使用説明書 R3 Moza

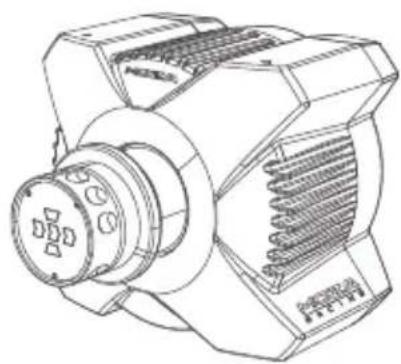

01 R3 ダイレクトドライブ・レーシング・シミュレーター

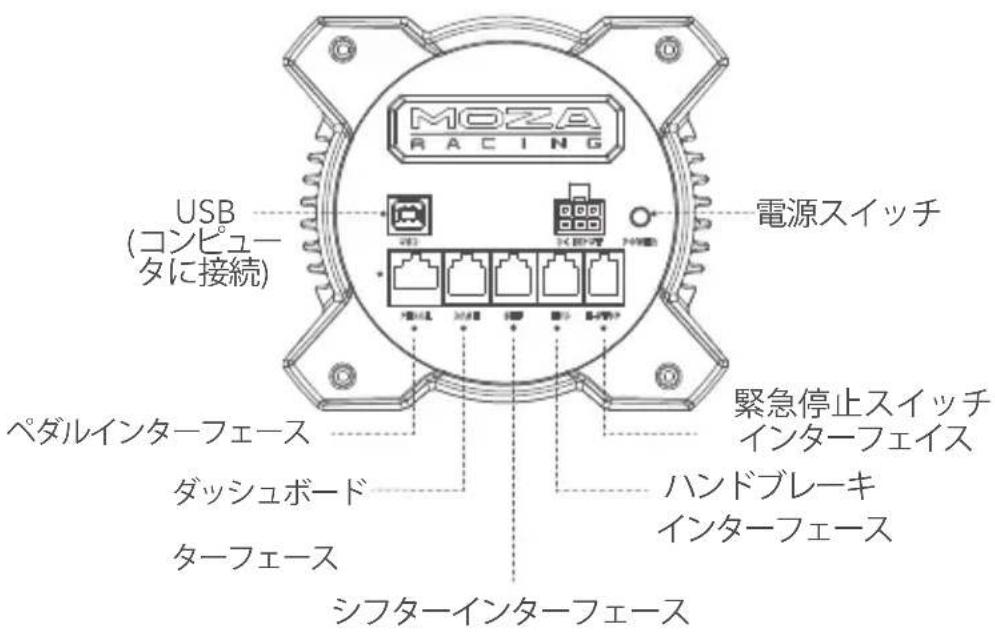

ベースインターフェース

MOZA RACING USB (コンピュータに接続) 電源スイッチ ペダルインターフェース ダッシュボード ターフェース 緊急停止スイッチ インターフェイス ハンドブレーキ インターフェース シフターインターフェース

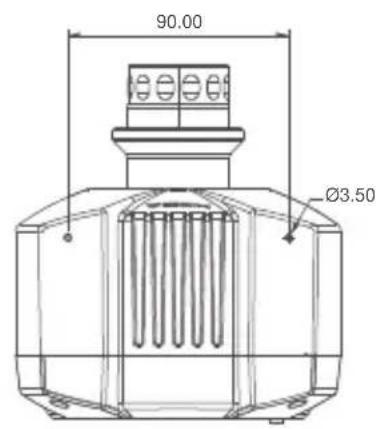

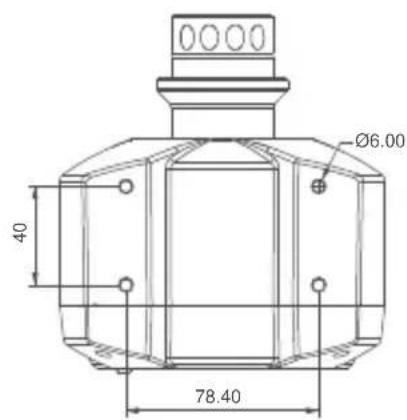

基本パラメーター

90.00 Ø3.50

Ø6.00 40 78.40

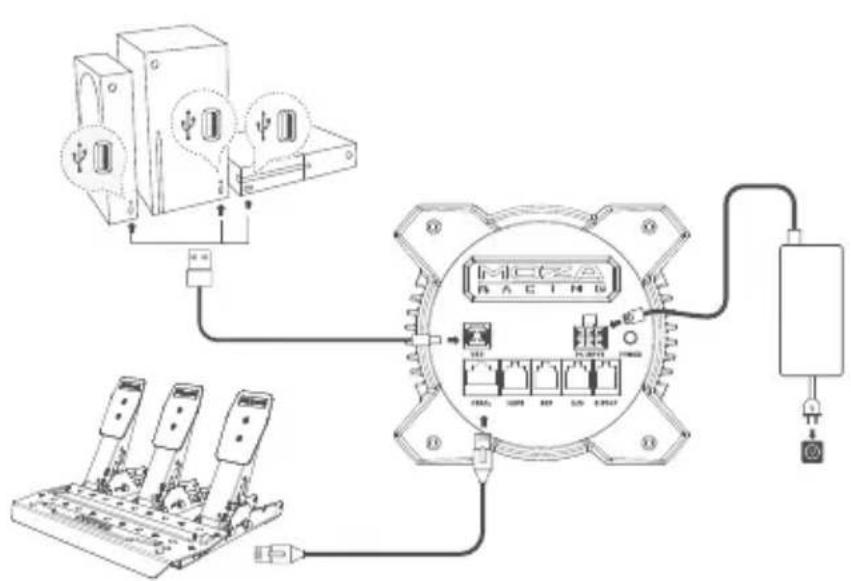

XBOXコンソールチュートリアルのインストール

1. SR-P Lite ペダルセットをドッキングステーションの PEDAL コネクタに接続します。
2. 電源コードと電源アダプターをコンセントに差し込みます。
3. USB-B/USB-A ケーブルの USB-B 側をドッキングステーションの USB-B コネクタに接続します。
4. USB-B/USB-A ケーブルの USB-A 側を Xbox 本体の USB-A コネクタに接続します。

ドック先端の電源スイッチを押すと、ドックとステアリングホイールの電源が入ります。Xboxコンソールの電源を入れると、ステアリングホイールのシフトインジケータライトが両側から中央に流れたら、Xboxモードになっており、自動的に使用を認識できます。ステアリングホイールのシフトインジケータライトが明るく、呼吸モードが暗い場合、PCモードです。この時、S1とS2ボタンを同時に3秒以上長押しするとXboxモードに切り替わり、自動的に認識して使用することができます。

1. 初回使用時にペダルのトラベルに異常がある場合、次の2つの方法で再調整することができます：①PCモードに入り、PCを接続し、ピットハウスでペダルが正常になるまで調整し、Xboxへ戻す ②MOZA RACING携帯電話APPをダウンロードし、APPでペダルを調整する。

注意：工場出荷時はXboxモードです。PCで使用する場合はモードを切り替える必要があります。

ステアリングホイールのセンターがずれたり、最大舵角がゲーム中のものと一致しない場合は、携帯電話のAPPを使用するか、PCに接続してピットハウスを使用してセンター出しや最大舵角の調整を行うことができます。詳しくは、下記「ピットハウスまたはAPPの使い方」をご参照ください。

コード が 引っ張られ たり、つまづ いたりしたときに Xbox 本体が動 いたり落ちたりするのを防ぐため に、アダプターケーブルの

Type-B オス側をベースに接続し、Type-B メス側を USB データケーブルに接続します。データケーブルを抜くときはスムーズに引っ張ることができます。

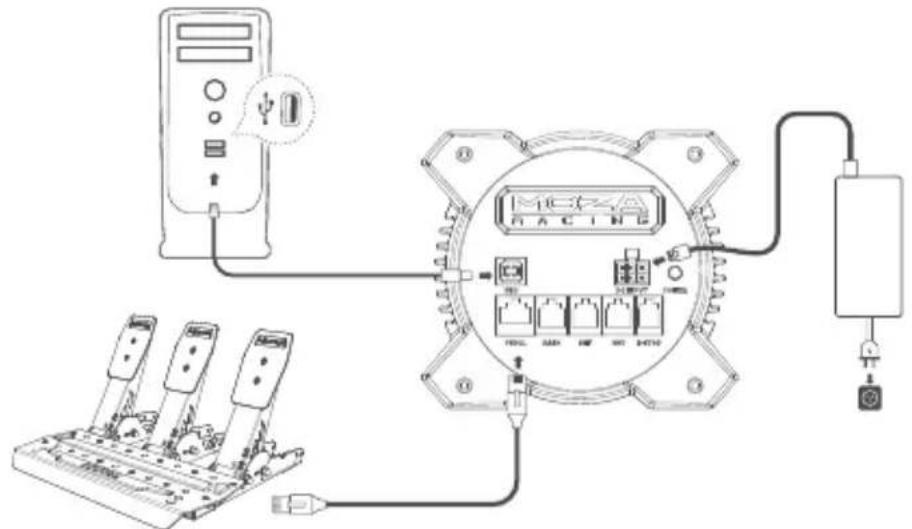

PCホストチュートリアルのインストール

1. ドッキングステーションを底部の2\~4個のネジ穴を通してエミュレータブラケットに固定します。

2. 電源コードとUSBケーブルType-BをR3ドックの端にある対応するポートに挿入し、電源コードのもう一方の端を220V電源ソケットに接続し、USBケーブルのType-A端をPCに接続する。

3.R3ドック先端の電源ボタンを短く押し、電源を入れます。

4.MOZAレーシングウェブサイトのヘルプセンター(www.mozaracing.com)から最新バージョンのMOZA Pit Houseソフトウェアをダウンロードし、インストールしてレースの旅を開始します。

5.詳細とチュートリアルビデオについては、ウェブサイト(www.mozaracing.com)をご覧ください。

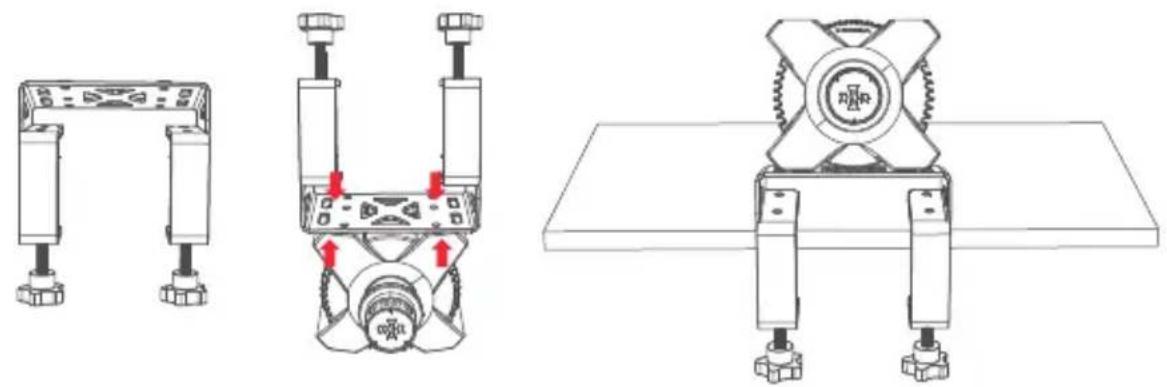

デスクトップクランプ取り付けチュートリアル

ベースの底面にある4つのネジ穴とデスクトップクランプの取り付け穴を合わせ、4つのネジでデスクトップクランプに固定します。デスクトップクランプのノブを調整し、デスクトップクランプをデスクトップクランプに固定します。デスクトップクランプをデスクトップクランプに固定した後、ノブをもう一度締め、完全に固定するようにしてください。

詳しい情報や説明ビデオについては、公式ウェブサイト（www.mozaracing.com）をご覧ください。

注意事項

- 火災や感電を避けるため、デバイスを雨や湿気にさらさないでください。

- 直射日光の当たる場所では使用しないでください。

- 健康のため、再生時間は適度に調節してください。

- 小さな付属品は窒息の危険があります!

- 13歳未満のお子様には保護者の同伴が必要です。

- 製造者の許可なく機器を分解することは固く禁じられています。

- 電気の安全を確保し、使用者の権利を守るため、デバイスは必ず工場出荷時の電源に接続してください。

- 関連する安全性を保護するため、部品の修理や交換は、正式に認可された修理センターでのみ行うことができます。

- 関連する電圧やその他のデータが一致していても、非標準電源の使用は禁止されています。

- 製品の損傷を避けるため、標準コンセントから供給されるAC電源のみを使用してください。

- デバイスを熱にさらさないでください。

- 長期間使用しない場合は、電源コードを抜き、電源から抜いてください。

- 異常を発見した場合は、ただちに使用を中止し、MOZAまたは認定センターにご相談ください。

- 最新の製品情報については、MOZA公式ウェブサイトおよびパブリックプラットフォームにご注意ください。

本製品は運転シミュレーション関連に限定しており、シミュレーションゲームと現実を区別し、安全運転を心がけてください。

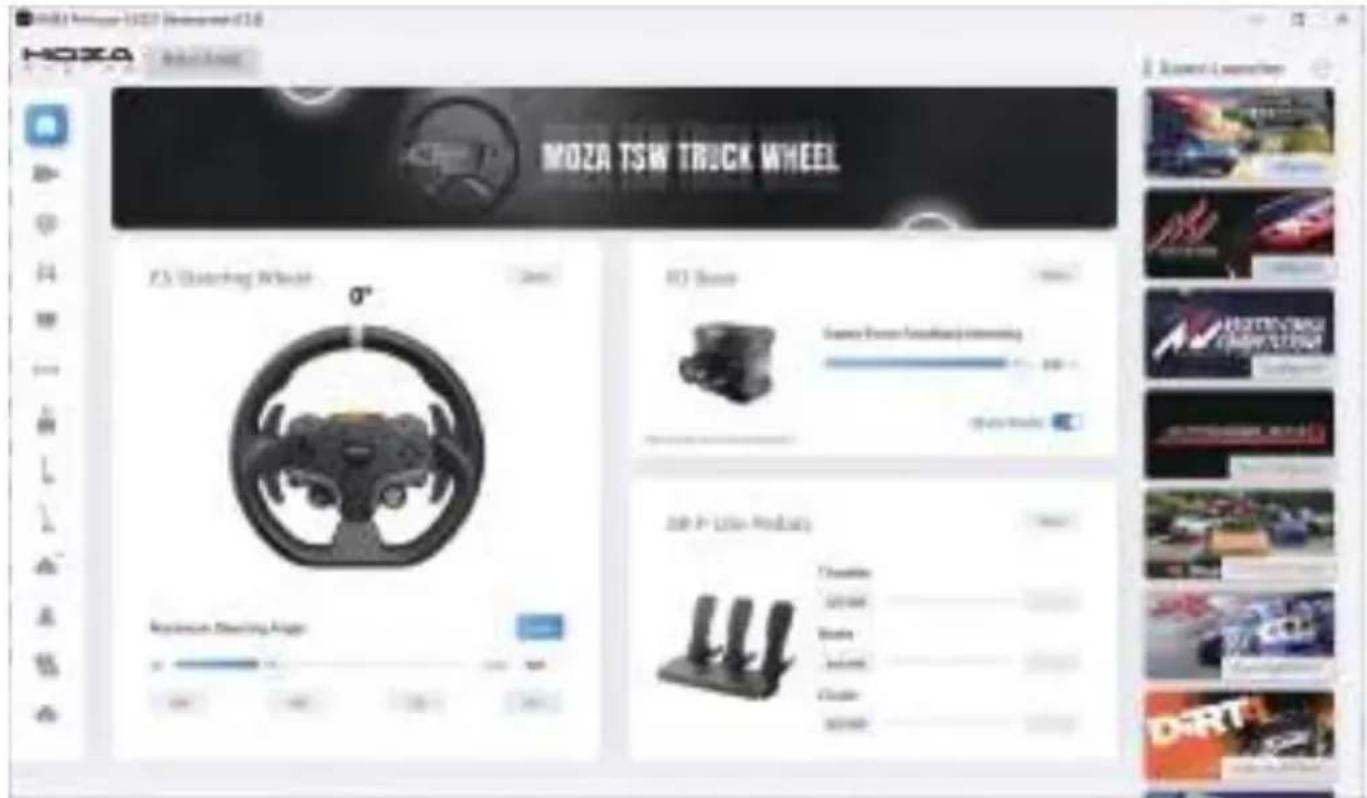

ソフトウェア紹介

メインページで接続されたデバイスの動作状況を確認し、ベースアングル、フォースフィードバック、ペダル、ステアリングホイール、メーターなどを設定し、素早くゲームを開始することもできます。（ステアリングホイールのセンターが0°の角度になる必要があります。）

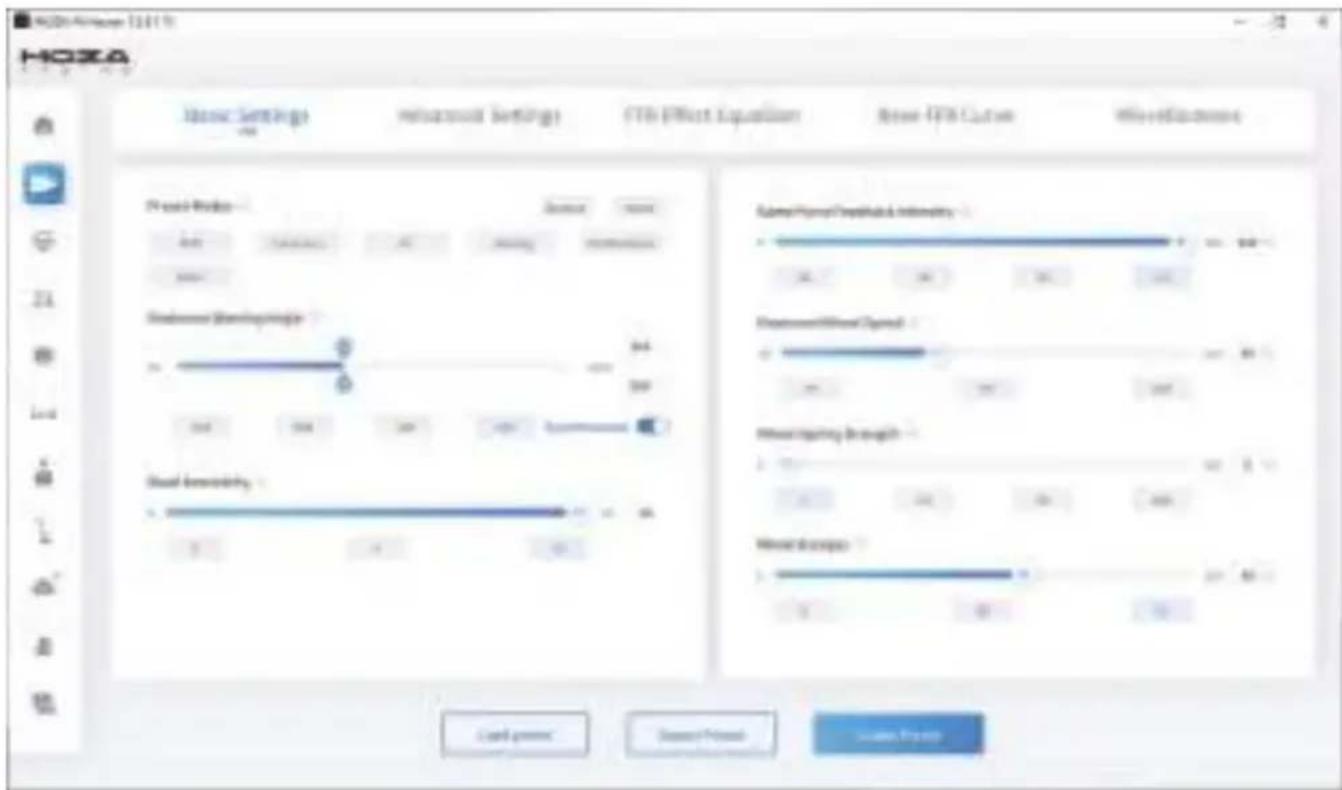

基本設定では、初心者プレーヤーが適切なフィーリングを素早くマッチさせることができます。プロフェッショナル設定では、上級プレーヤーが独自のフォースフィードバック効果を調整して驚かせることができます。

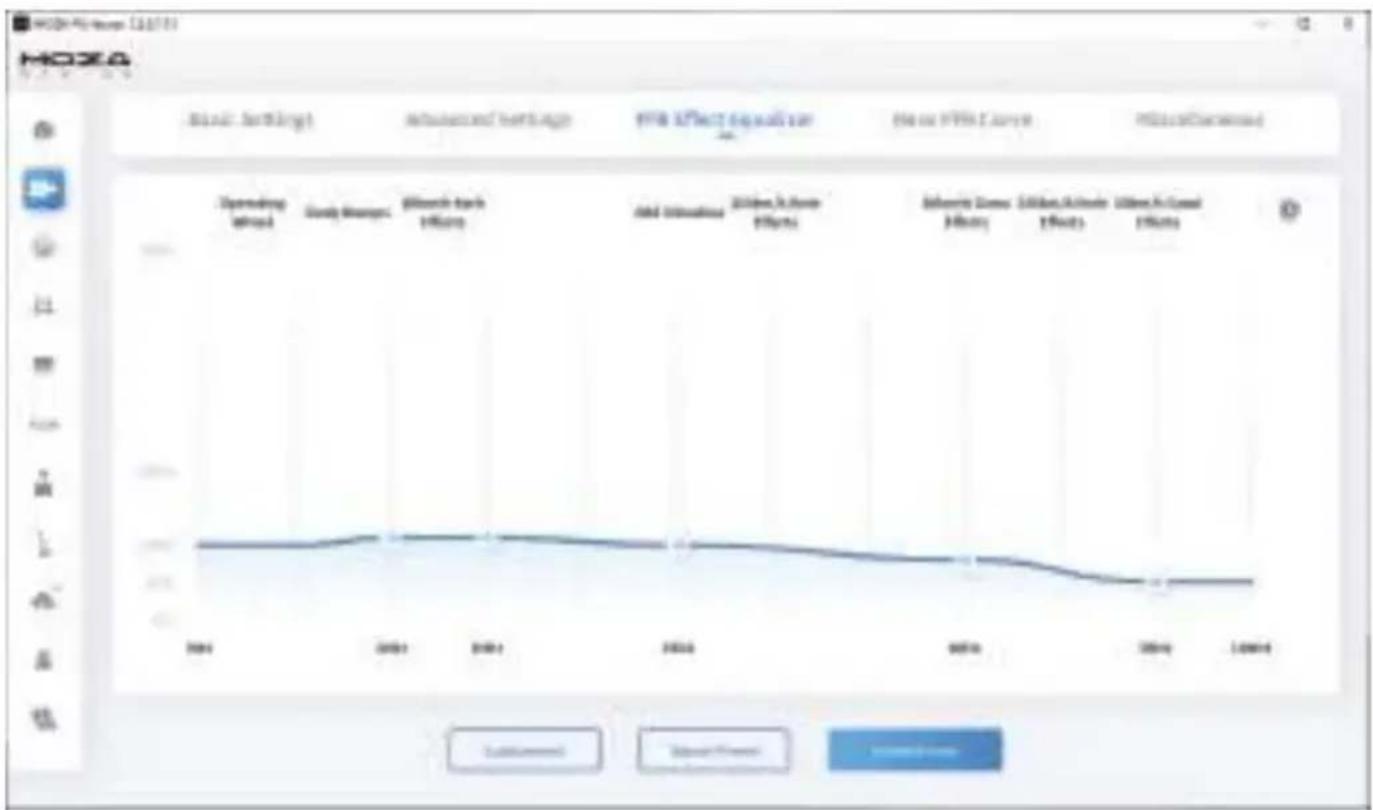

革新的なロードフィールイコライザーシステムにより、ユーザーは好みや異なるフィールド環境に応じてステアリングホイールのフィードバックを調整することができます。

ワンクリックで MOZA Racingのエコシステムをアップグレードし、最新機能を簡単にお楽しみください。

HOZA R3 Base ES Steering Wheel SR-P Lite Pedals HGP 260ftr Handbase Digital Bash

*ソフトウェアの詳細な使用方法については、MOZAウェブサイト（MOZARACING.COM）のヘルプセンターのページから詳細なマニュアルをダウンロードしてください。

1. App StoreからMOZA RACING APPをダウンロードして開き、"Connect Device "をクリックしてデバイスのSNコードの検索を開始する。
   2.SNコードに従ってデバイスが見つかったら、「接続」をクリックします。
   3.設定画面に入るには、「レーシングに入る」をクリックしてください。
   4.ベースやステアリングホイールのパラメータを設定・調整することができます。

プラットフォーム : Xbox Series X|S, Xbox One, Windows 10/11

駆動方式: ダイレクトドライブ

最大旋回角度：2000°

ケース材質：航空機グレードアルミニウム合金

ケースカラー: ブラック

最大トルク: 3.9 Nm

入力電圧: 100V\~240V AC ->12V DC

USBリフレッシュレート:1000Hz

APP機能:サポート

インターフェイス：電源、データ、ディスプレイ、ペダル、緊急停止スイッチ、ギアシフト、ハンドブレーキ

付属品：マニュアルと保証書、電源、データケーブル、ツールキット

固定方法：底部2\~4穴

ファームウェアオンラインアップグレード機能：サポート

FCC警告

この設備はFCC規則の第15部に適合している。操作は、（1）当該装置が有害な干渉を引き起こしてはならないこと、および）2）当該装置が意図しない操作を引き起こす可能性のある干渉を含め、受信した干渉をすべて受け入れなければならないことの2つの条件によって制限される。

コンプライアンスを担当する側から明示的に承認されていない変更や修正は、ユーザーがデバイスを操作する権限を無効にする可能性があります。

FCC規則の第15部によると、この設備はすでにテストを受けて、クラスbのデジタル設備の制限を満たしている。これらの制限は、住宅の設置における有害な干渉を合理的に保護することを目的としています。この装置は無線周波エネルギーを発生して放射し、指示通りに設置して使用しないと無線通信に有害な干渉を及ぼす可能性があります。ただし、特定のインストールで干渉が発生しない保証はありません。この装置がラジオやテレビの受信に有害な干渉を引き起こしている場合は、装置の電源を切ったり切ったりすることで確認できます。ユーザーは、次のいずれかの方法で干渉を修正しようとすることをお勧めします。

受信アンテナの向きを変更または再配置します。

設備と受信機の間の距離を増やす。

機器を受信機とは別の回路コンセントに接続します。

再販業者または経験のあるラジオ/テレビ技術者に支援を求める。

FCC無線周波暴露声明:

この装置は非制御環境に対して定められたFCC放射暴露制限に適合している。本装置を取り付けて操作するとき、放熱器とあなたの体との間の最小距離は20センチでなければならない。

ICの注意:

無線規格RSS-Gen、バージョン5

この装置には、カナダの革新、科学、経済発展部のライセンスフリーRSSに準拠したライセンスフリーの送信機/受信機が含まれています。操作は次の2つの条件によって制限されます。

このデバイスは干渉しない可能性があります。

この装置は、装置が正常に作動しない可能性のある干渉を含め、いかなる干渉も受け入れなければならない。

無線周波暴露声明:

デバイスは、非制御環境用に設定されたIC放射曝露制限値を満たしています。本装置を取り付けて操作するとき、放熱器とあなたの体との間の最小距離は20センチでなければならない。

02 ESレーシングステアリングホイール

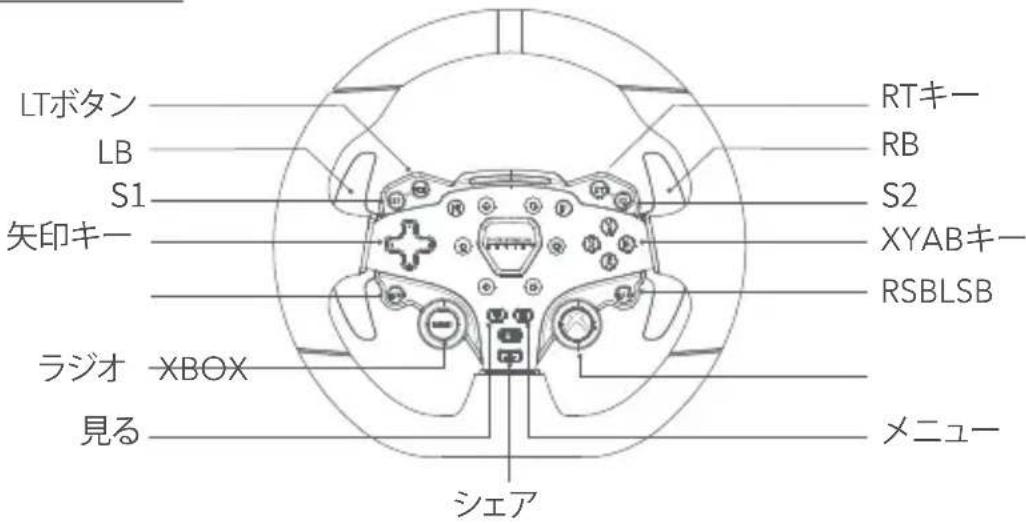

Xboxコンソールボタン

LTボタン LB S1 矢印キー ラジオ XBOX 見る RTキー RB S2 XYABキー RSBLSB メニューニ シェア

1. R3 RACING WHEEL AND PEDALSと互換性のあるゲームでは、LED RPMインジケーターが正常に動作します。互換性のあるゲームのリストはhttps://www.mozaracing.com/定期的に更新されます。
2. XboxモードとPCモードの切り替え方法: S1とS2ボタンを同時に3秒以上長押しすると、XboxモードとPCモードが切り替わります。シフトライトが両側から真ん中に流れたらXboxモード、シフトライトが明暗の呼吸モードになったらPCモードです。
3. Xboxの場合、ステアリングのLSBボタンとRSBボタンは特定のゲームでのみ正常に動作する。
4. XboxシリーズX|SおよびXbox OneのR3対応ゲーム一覧は以下をご覧ください:

1. ステアリングホイールクイックリリースメスコネクターの6つのボールを、ベースクイックリリースオスコネクターの6つのノッチに合わせます。
2. クイックリリースをディスクの方向に押します。
3. クイックリリースは自動的に所定の位置にロックされます。もし所定の位置にロックされない場合は、ディスクを少し回すか、ディスクを取り外して再度取り付けてみてください。
4. ディスクを取り外すには、クイックリリースの黒い部分を両手で握り、同時にディスクを引き抜きます。

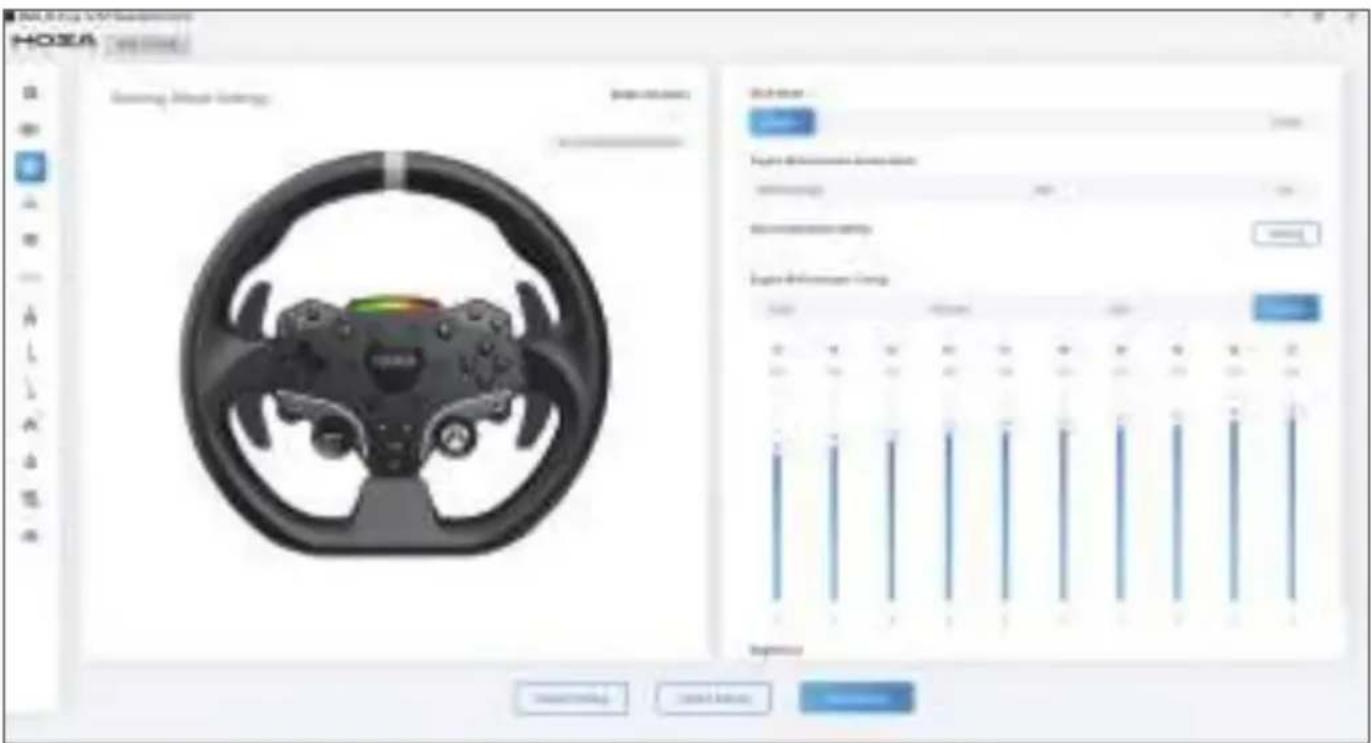

ステアリングホイールの構成

ESステアリングホイールは、MOZAピットハウスソフトウェアで簡単に素早く設定することができます。

• インジケータースイッチモード：インジケーターの状態を調整し、スピードに合わせてターン、オフ、常時オンに分けられます。
• インジケータライトディスプレイモード: モード1とモード2の2つのモードがあり、マウスがオプションの上に移動すると、詳細な説明がポップアップ表示されます。
• RPM設定:RPMとシフトインジケーターライトのタイミングの関係 によって、アドバンス、スタンダード、リミット、カスタマイズモードに分かれます。
• 明るさ調整：シフトインジケーターの明るさを調整します。

HOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZA GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZEN GOZENE

(ステアリングの詳しい設定や機能については、MOZA Racingのホームページをご覧ください)

製品仕様

ボディ材質：アルミニウム合金

パドル材質：アルミニウム合金

サイズ:280mm

ボタン数:22個

高い明るさLEDの ビード: 10pcs

理性的な遠隔測定: サ ポ 一ト

MOZAピットハウス経由の光設定：サポート

分解：リアルレーシングクイックリリース

03 SR-Pライトレーシングペダル

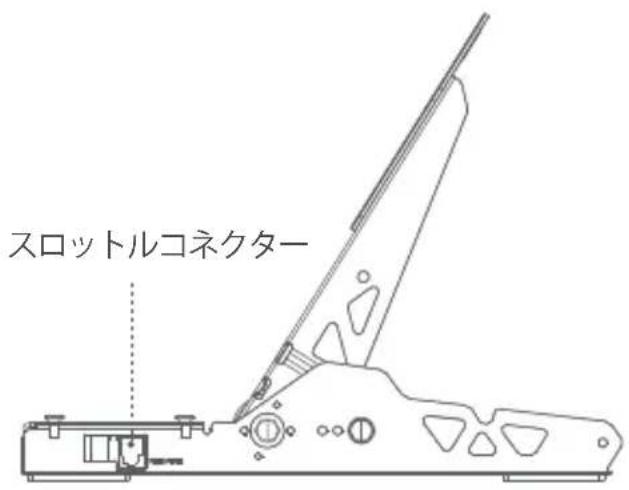

ペダル取り付け手順

1. ペダルをフットレストに取り付け、取り付け穴を調整し、2.5mmの六角スパナでM4*10ネジをフットレストに固定します。

2. ワイヤーを対応する取り付け穴に接続し、アグレッシブな走行時にハーネスがほつれたり絡まったりしないように、ペダルベースの下にあるワイヤークリップでワイヤーハーネスを固定します。

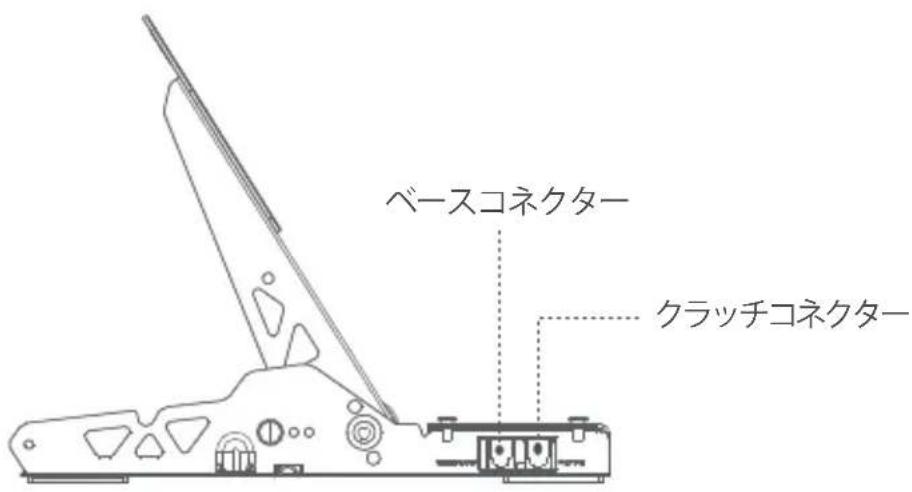

スロットルコネクター

ベースコネクター クラッチコネクター

3.RJ45ケーブルの一端をホイールベースのコネクターに、もう一端をベースのペダルコネクターに接続します。

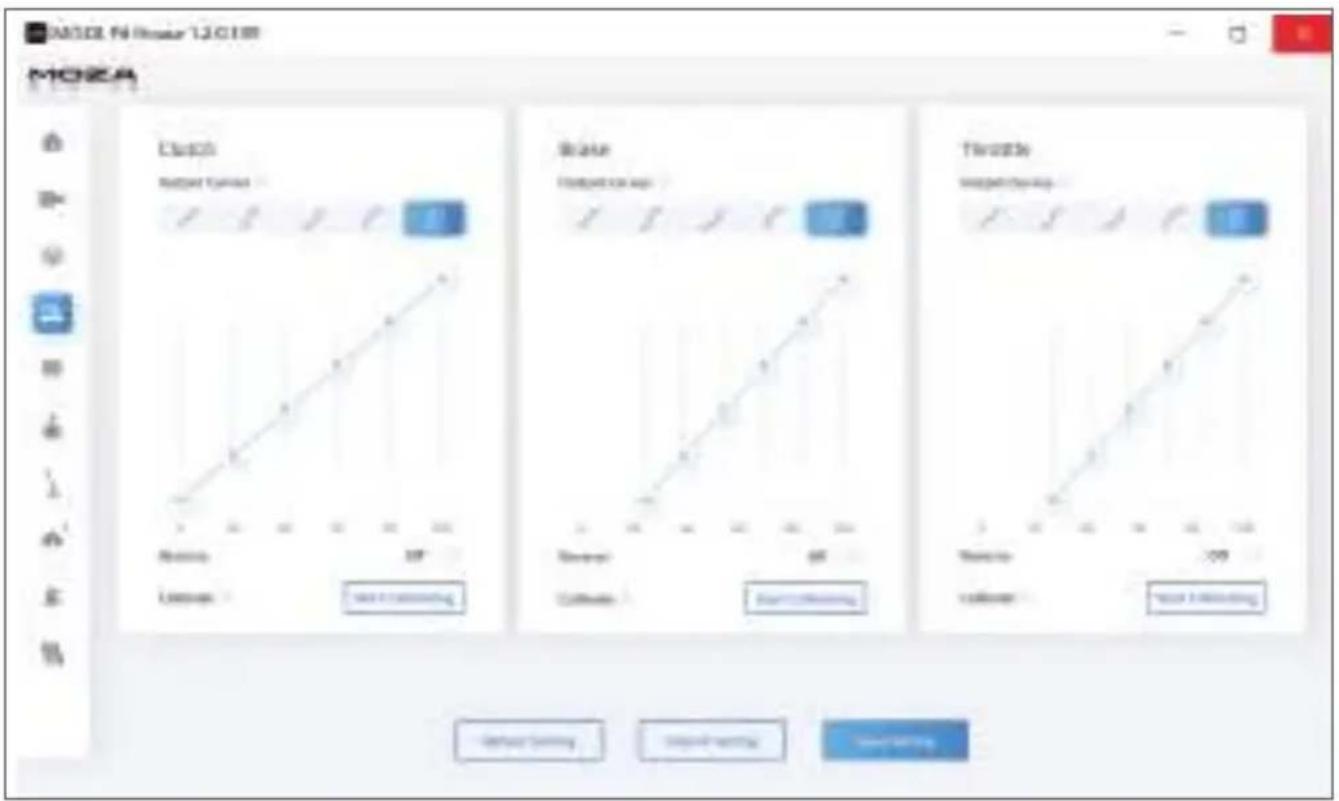

4. ペダルの動作状況はMOZAピットハウスで確認できます。(デバイスがグレーのままであったり、ペダルを踏んでも反応がない場合は、ベース端のコネクタを抜いてMOZAピットハウスの電源を切り、ベース端のコネクタを再度接続してMOZAピットハウスの電源を入れてください)。
5. ペダルトラベルは、MOZペットハウスでペダルのスタート、エンド、トラベルを設定することで再調整できます。

MOZA CLutch Clutch Turnover State State Turnover Thrusted Thrusted Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover 输出: 100% 输出: 100% 输出: 100% 输出: 100% 输出: 100% 输出: 100% 输出: 100% 输出: 100% 输出: 100% 输出: 100% 输出: 100% 输出: 100% 输出: 100% 输出: 100% 输出: 100% 输出: Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover Output Turnover

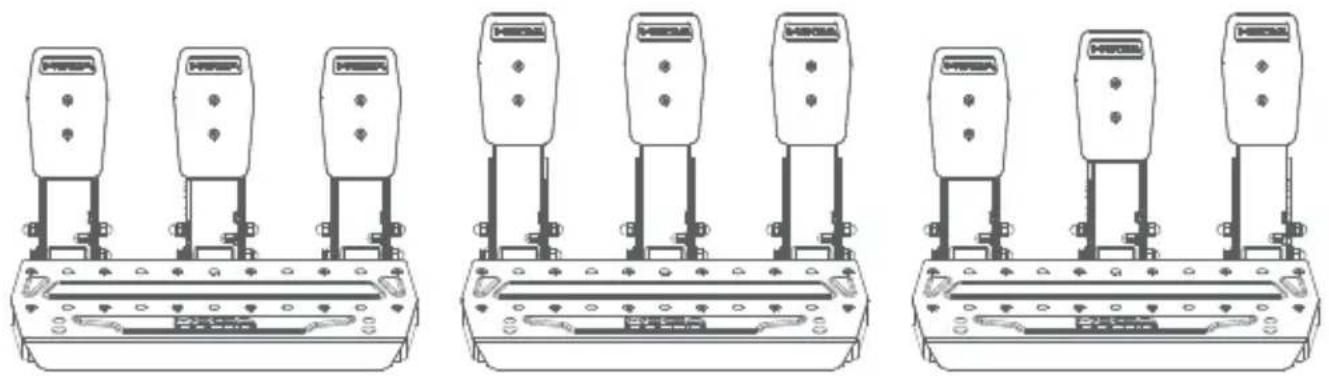

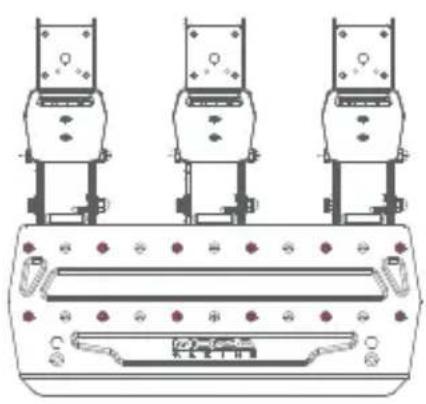

ペダルのピッチ調整方法

左右に動かしてペダルとベースの穴の間隔を調整し、ネジ穴を選んでネジを締めます（アクセル、ブレーキ、クラッチの間隔も同様に調整します）。

2.5mmの六角レンチでペダルボードのネジを反時計回りに回し、7mmのオープンエンドスパナで裏ナットとボードのネジを外し、ボードを上下に動かしてお好みの高さに調整し、ナットとネジを締めてボードをはめ込み固定します（アクセル、ブレーキ、クラッチのボードの調整も同じです）。

HOZA MOZA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA

HOZA MOZA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA GOYA
