MANUAL DE USUARIO R3 Moza

01 Simulador de carreras R3 Direct Drive

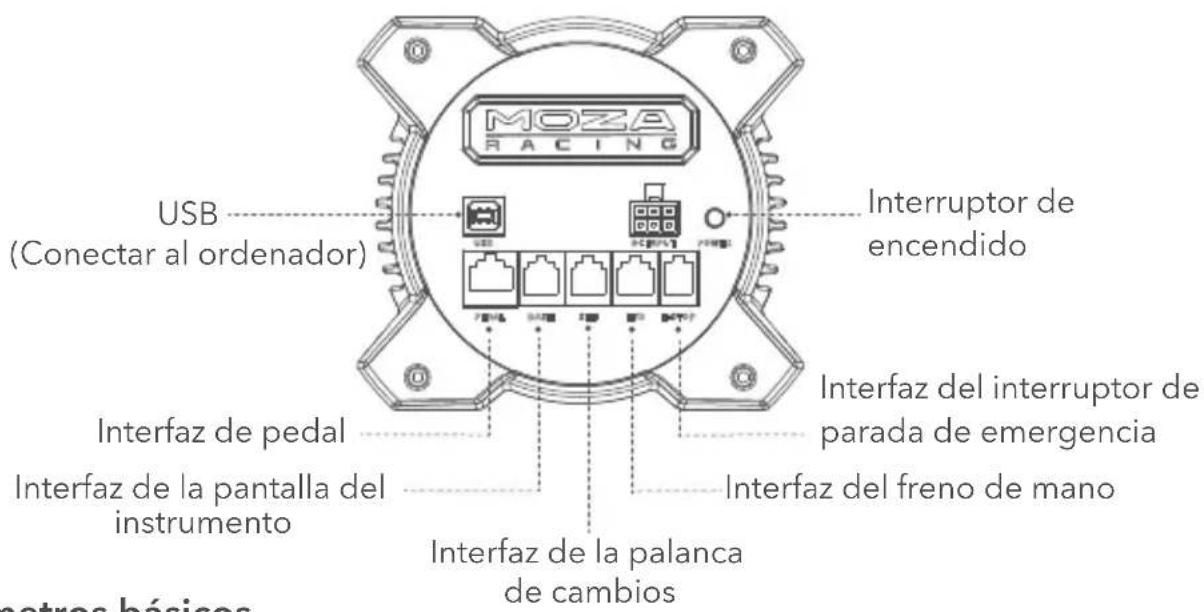

Introducción de la interfaz

MOZA RACING USB (Conectar al ordenador) Interruptor de encendido Interfaz de pedal Interfaz del interruptor de parada de emergencia Interfaz de la pantalla del instrumento Interfaz del freno de mano Interfaz de la palanca de cambios otros básicos

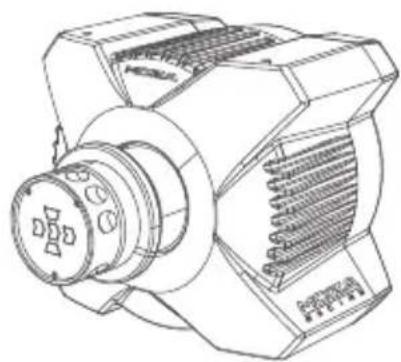

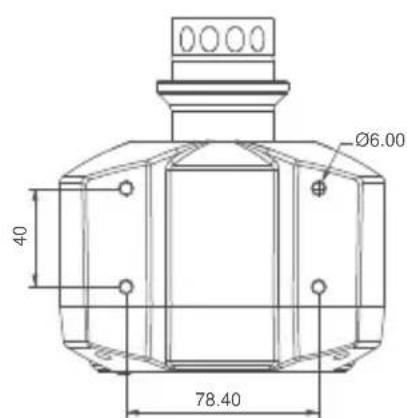

Parámetros básicos

90.00 Ø3.50

Ø6.00 40 78.40

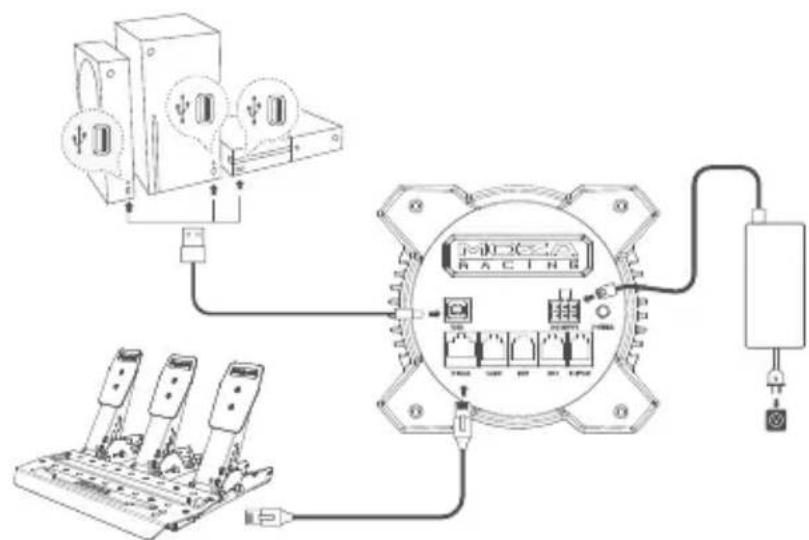

Tutorial de instalación de la consola XBOX

1. Conecte el juego de pedales SR-P Lite al conector PEDAL de la estación de acoplamiento.
   2.Enchufa el cable de alimentación y el adaptador de corriente a una toma eléctrica
2. Conecte el extremo USB-B del cable USB-B/USB-A al conector USB-B del extremo de la estación de acoplamiento.
3. Conecta el extremo USB-A del cable USB-B/USB-A al conector USB-A de la consola Xbox. La base y el volante se encenderán al pulsar el interruptor de encendido situado en el extremo de la base. Cuando se enciende la consola Xbox, si la luz indicadora de cambio de marchas del volante fluye desde los laterales hacia el centro, está en modo Xbox y puede reconocerse automáticamente para su uso. Si la luz indicadora de cambio del volante es brillante y el modo de respiración oscuro, está en modo PC, en este momento es necesario pulsar prolongadamente los botones S1 y S2 al mismo tiempo durante más de 3 segundos para cambiar al modo Xbox, puede ser reconocido y utilizado automáticamente.
   5.Si el recorrido del pedal es anormal durante el primer uso, hay dos maneras de volver a

calibrar el pedal: ① Entrar en el modo PC, conectar el PC, calibrar el pedal en la casa Pit hasta que sea normal, y luego cambiar de nuevo a la Xbox ② Descargar el MOZA RACING teléfono móvil APP, calibrar el pedal en la APP.

Nota: El modo por defecto de fábrica es el modo Xbox. Si necesitas usarlo en PC, tienes que cambiar el modo.

Si el volante no está centrado o el ángulo máximo de giro no coincide con el del juego, puedes utilizar la APP del teléfono móvil o conectarte a un PC para utilizar el Pit house para centrar o ajustar el ángulo máximo de giro. Para más detalles, consulte la siguiente sección sobre cómo utilizar el Pit house o la APP.

Instrucciones de uso del cable adaptador USB:

Para evitar que la consola Xbox se mueva o caiga cuando se tira del cable o se tropieza, puede conectar el extremo macho tipo B del cable adaptador a la base y el extremo hembra tipo B al cable de datos USB. El cable de datos se puede tirar suavemente cuando se desconecta.

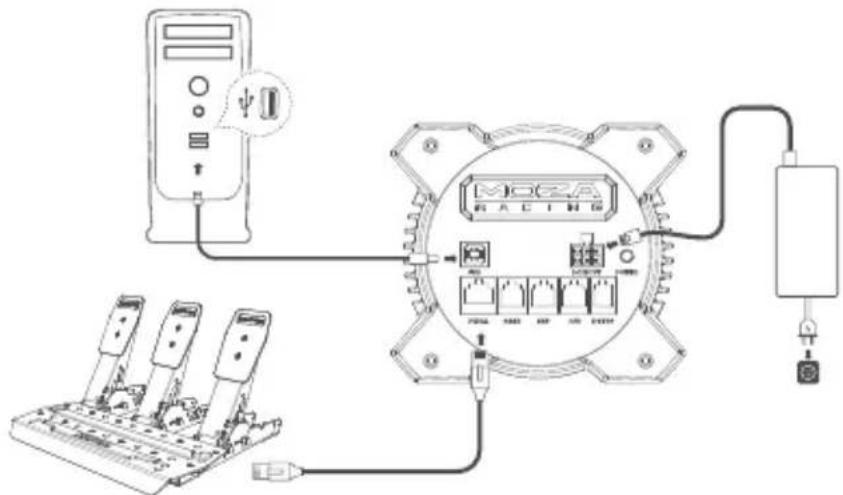

Tutorial de instalación del PC HOST

1. Fija la base de conexión al soporte del emulador a través de los 2\~4 agujeros para tornillos de la parte inferior.
2. Inserta el extremo TypeB del cable de alimentación y el cable USB en los puertos correspondientes en el extremo del dock R3, conecta el otro extremo del cable de alimentación a la toma de corriente de 220V, y el extremo TypeA del cable USB al PC.
3. Pulsa brevemente el botón de encendido en el extremo de la base R3 para encender la fuente de alimentación.
4. Descarga la última versión del software MOZA Pit House desde el Centro de ayuda del sitio web de MOZA Racing (www.mozaracing.com) e instálelo para comenzar su viaje de carreras.
5. Para más información y vídeos tutoriales, visita el sitio web (www.mozaracing.com).

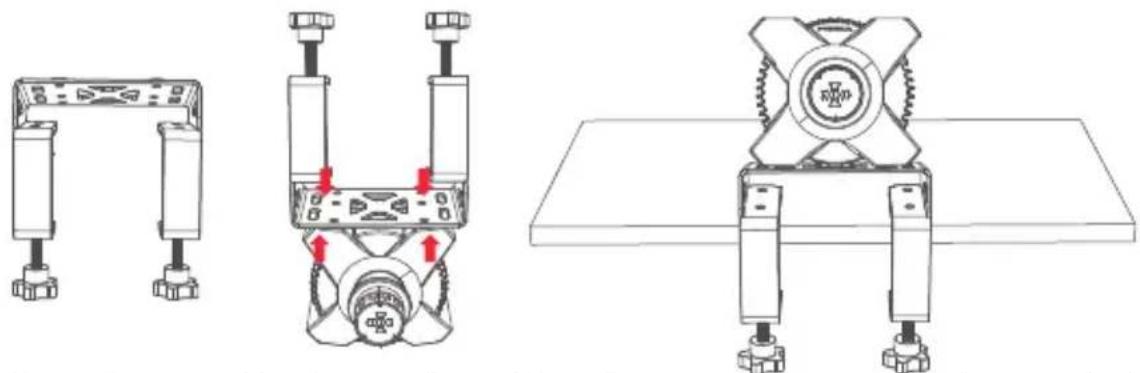

Tutorial de instalación de la abrazadera de sobremesa

Alinee los cuatro orificios para tornillos de la parte inferior de la base con los orificios de montaje de la abrazadera del escritorio, a continuación, utilice los cuatro tornillos para fijarlo a la abrazadera del escritorio, ajuste los pomos de la abrazadera del escritorio y haga que se apriete al escritorio, después de sujetar el escritorio, asegúrese de apretar los pomos de nuevo para que quede completamente fijo, para evitar que la abrazadera del escritorio se afloje y se caiga durante la intensa simulación de conducción.

Para obtener más información y vídeos de instrucciones, visite el sitio web oficial (www.mozaracing.com).

Precauciones

• No exponga el dispositivo a la lluvia ni a la humedad para evitar incendios o descargas eléctricas.
• No utilice el dispositivo bajo la luz solar directa.
• Por el bien de su salud, controle razonablemente el tiempo de reproducción.
• El aparato no es adecuado para niños menores de 6 años, los accesorios pequeños pueden provocar peligro de asfixia.
• Los menores de 13 años deben ir acompañados de sus padres.
• Queda terminantemente prohibido desmontar el aparato sin permiso del fabricante, de lo contrario se anulará la garantía.
• El aparato debe conectarse a la red eléctrica de fábrica para garantizar la seguridad de la electricidad y proteger los derechos de los usuarios.
• Para proteger la seguridad correspondiente, la reparación o sustitución de piezas sólo puede ser realizada por el centro de reparación oficial autorizado.
• Se prohíbe el uso de fuentes de alimentación no estándar, aunque el voltaje y otros datos pertinentes coincidan.
• Utilice únicamente alimentación de CA suministrada desde una toma de pared estándar para evitar daños en el producto.
• No exponga el aparato al calor.
• Si no va a utilizar el aparato durante un largo periodo de tiempo, desenchufe el cable de alimentación del aparato y desconéctelo de la fuente de alimentación.
• Si detecta alguna anomalía, deje de utilizar el producto inmediatamente y solicite asistencia a MOZA o al centro autorizado correspondiente.
• Siga el sitio web de MOZA y las plataformas públicas para obtener la información más reciente sobre el producto.

Este producto está limitado a actividades relacionadas con la simulación de conducción, por favor distinga entre los juegos de simulación y la realidad, y conduzca de forma segura.

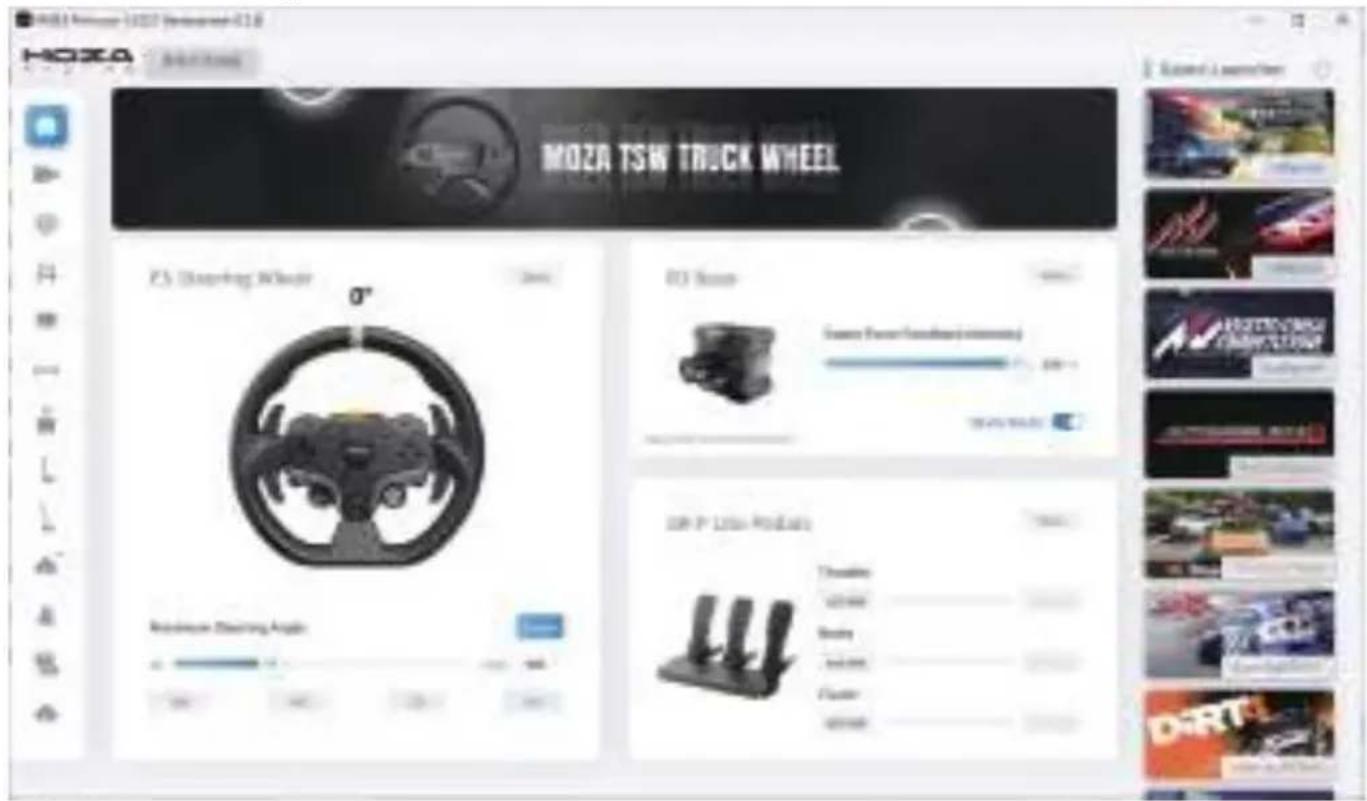

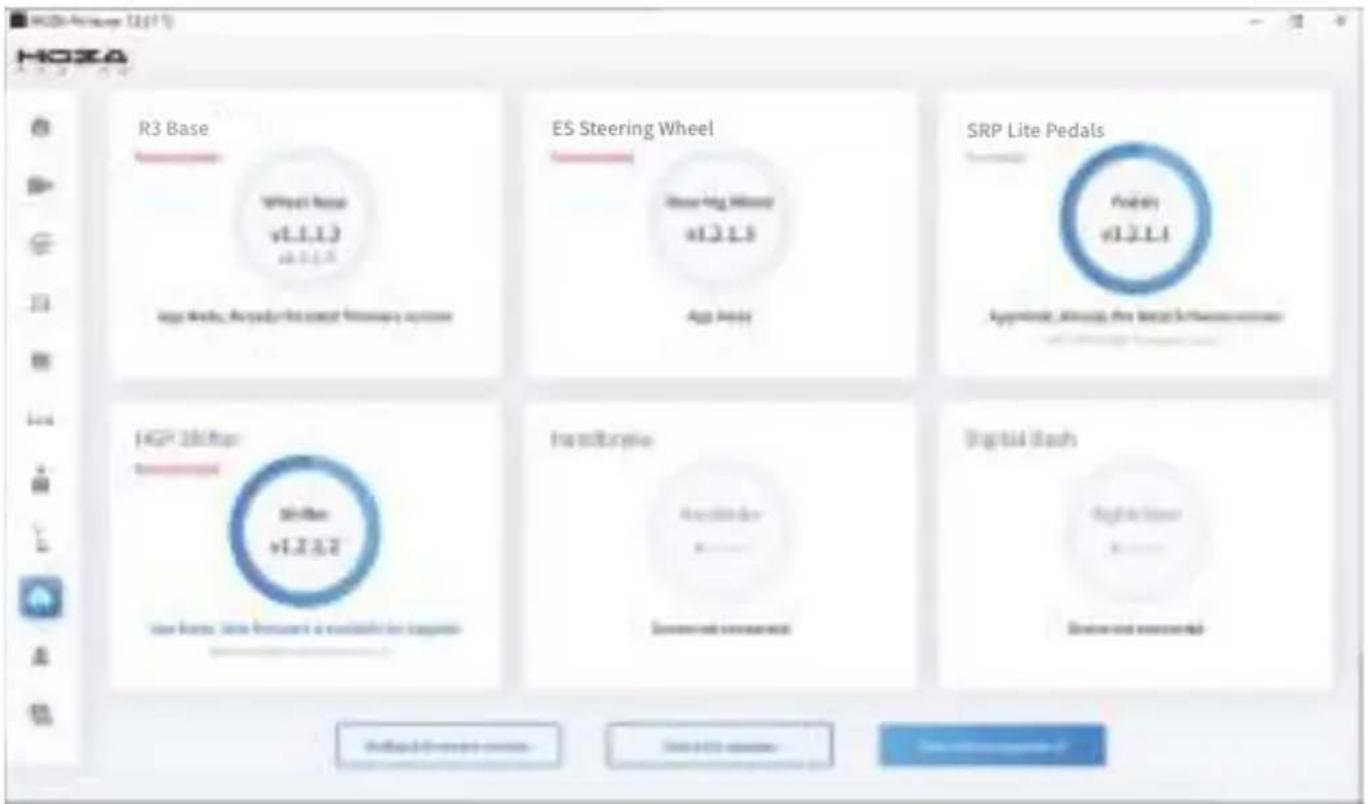

Introducción al software

Página principal para ver el estado de funcionamiento de los dispositivos conectados, configurar el ángulo de la base, la retroalimentación de fuerza, los pedales, el volante y los indicadores, etc., y también se puede iniciar el juego rápidamente.(El volante debe estar centrado en un ángulo de 0°)

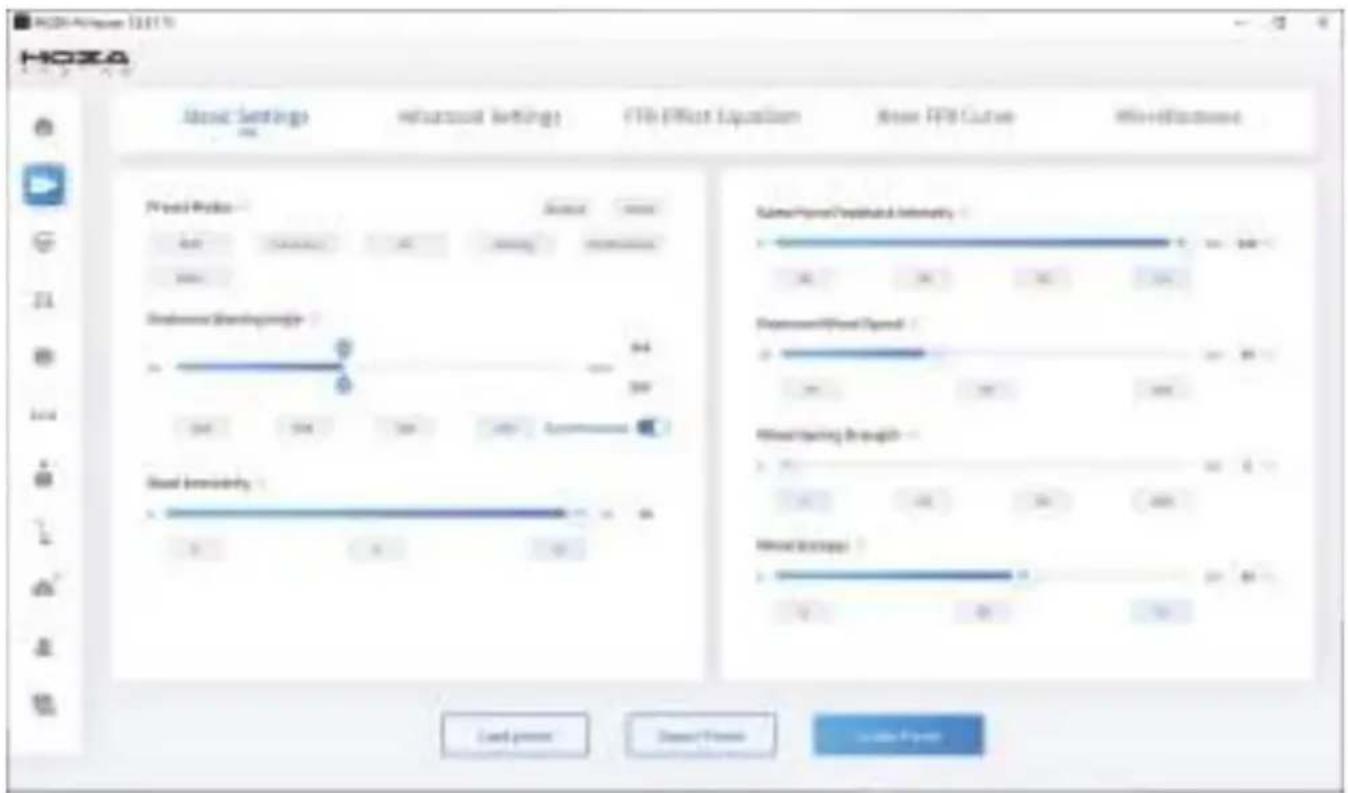

Los ajustes básicos ayudan a los jugadores principiantes a encontrar rápidamente la sensación adecuada; los ajustes profesionales permiten a los jugadores avanzados ajustar el exclusivo efecto Force Feedback para sorprenderles.

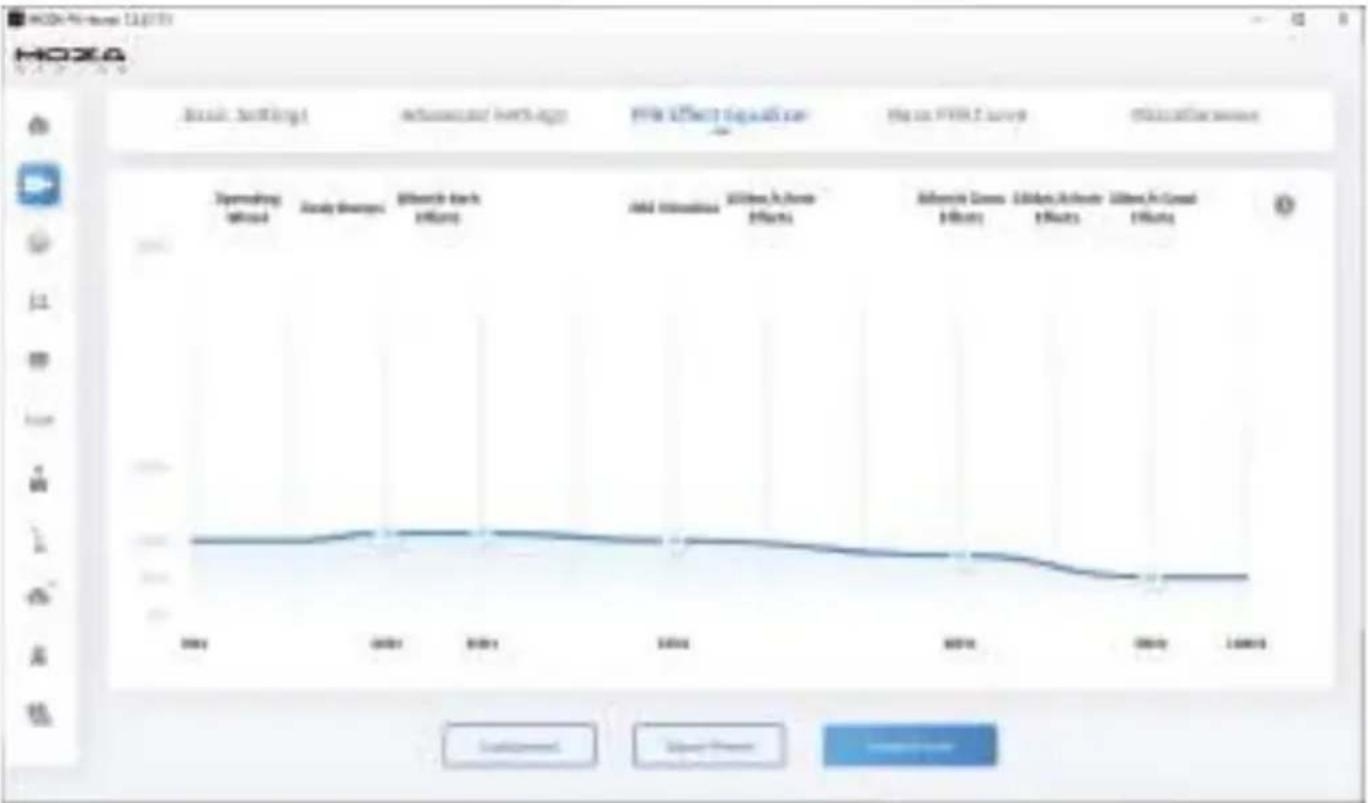

El innovador sistema Road Feel Equaliser permite a los usuarios ajustar la respuesta del volante según sus preferencias y los diferentes entornos del campo.

Actualiza tu ecosistema MOZA Racing con un solo clic y disfruta de las últimas funciones con facilidad.

*Para obtener instrucciones detalladas sobre el uso del software, visite la página del Centro de ayuda del sitio web de MOZA (MOZARACING.COM) para descargar el manual detallado.

Conexión Bluetooth

1. Descargue la APP MOZA RACING de la App Store y ábrala, haga clic en "Conectar dispositivo" para iniciar la búsqueda del código SN de su dispositivo.
2. Pulsa "Conectar" cuando encuentres tu dispositivo según el código SN.
3. Pulsa "Entrar en Carrera" para acceder a la página de configuración.
4. Puede configurar y ajustar los parámetros de la base o del volante.

Accionamiento: Direct Drive

Ángulo máximo de giro: 2000°

Material de la carcasa: Aleación de aluminio de calidad aeronáutica

Color de la carcasa: Negro

Par máximo: 3,9 Nm

Voltaje de entrada: 100V\~240V AC ->12V DC

Tasa de refresco USB: 1000Hz

Función APP: Soporte

Interfaz: alimentación, datos, pantalla, pedal, interruptor de parada de emergencia, cambio de marchas y freno de mano

Accesorios: manual y tarjeta de garantía, fuente de alimentación, cable de datos, kit de herramientas

Método de fijación: 2\~4 agujeros en la parte inferior

Función de actualización en línea del firmware: compatible

Advertencia FCC

El dispositivo cumple con la Parte 15 de las reglas de la FCC. El funcionamiento está sujeto a dos condiciones: (1) el equipo no debe causar interferencias perjudiciales, y (2) el equipo debe aceptar cualquier interferencia recibida, incluida la interferencia que pueda causar una operación no deseada.

Cualquier cambio o modificación sin la aprobación explícita de la parte responsable del cumplimiento puede invalidar los permisos del usuario para operar el dispositivo.

De acuerdo con la sección 15 de las reglas de la FCC, el dispositivo ha sido probado para cumplir con los límites para dispositivos digitales de Clase B. Estas restricciones están diseñadas para proporcionar una protección razonable contra interferencias perjudiciales en instalaciones residenciales. El dispositivo genera y emite energía de radiofrecuencia que puede causar interferencias perjudiciales en las comunicaciones de radio si no se instala y se utiliza de acuerdo con las instrucciones. Sin embargo, no se puede garantizar la ausencia de interferencias en una instalación específica. Si el dispositivo causa interferencias perjudiciales a la recepción de radio o televisión, esto puede determinarse apagando y encendiendo el dispositivo, y se alienta al usuario a tratar de corregir la interferencia mediante una o más de las siguientes medidas:

Redirigir o reubicar la antena receptora.

Aumentar la distancia entre el dispositivo y el receptor.

Conecte el dispositivo a una toma de circuito diferente del receptor.

Consulte al distribuidor o a un técnico de radio/television experimentado para obtener ayuda.

Declaración de la FCC sobre la exposición a la radiofrecuencia:

El dispositivo cumple con los límites de exposición a la radiación FCC establecidos para entornos no controlados. Al instalar y operar este equipo, la distancia mínima entre el radiador y su cuerpo debe ser de 20 cm.

IC Atención:

Especificación de estándares de radio RSS-Gen, 5a edición

El dispositivo incluye un transmisor/receptor sin licencia que cumple con el RSS sin licencia de Innovation, Science and Economic Development Canada. La operación está limitada por las siguientes dos condiciones:

Es posible que este dispositivo no cause interferencias.

El dispositivo debe aceptar cualquier interferencia, incluida la que pueda causar un funcionamiento incorrecto del dispositivo.

Declaración de exposición a la radiofrecuencia:

El dispositivo cumple con los límites de exposición a la radiación IC establecidos para entornos no controlados. Al instalar y operar este equipo, la distancia mínima entre el radiador y su cuerpo debe ser de 20 cm.

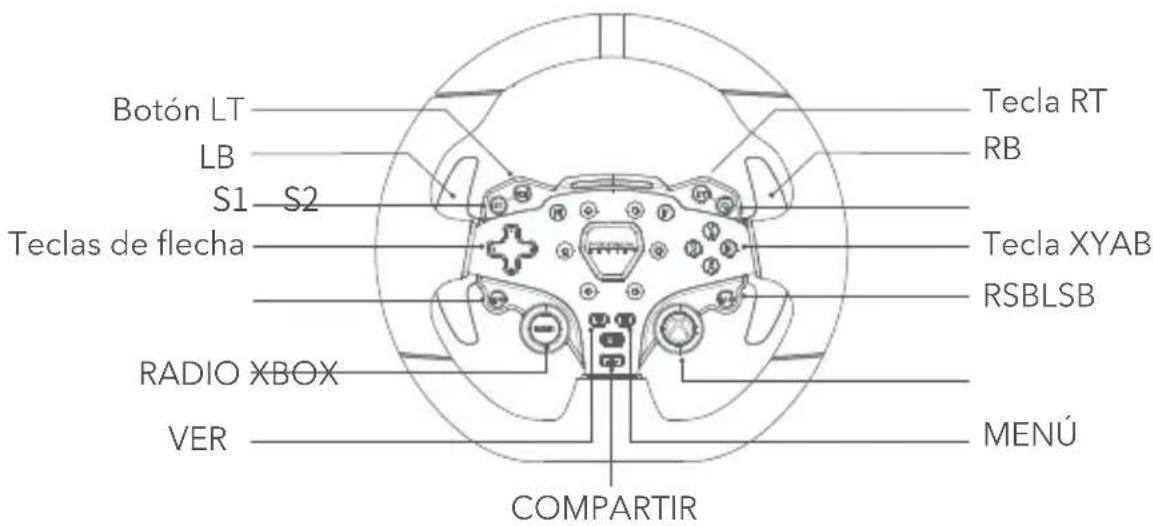

Botones de la consola Xbox

Botón LT LB S1 S2 Teclas de flecha TEcla RT RB Tecla XYAB RSBLSB RADIO XBOX VER MENÚ COMPARTIR

1. El indicador LED RPM funciona correctamente en los juegos compatibles con R3 RACING WHEEL AND PEDALS. La lista de juegos compatibles se encuentra en https://www.mozaracing.com/ y se actualizará regularmente.
2. Cómo cambiar entre los modos Xbox y PC: Mantenga pulsados los botones S1 y S2 simultáneamente durante más de 3 segundos para cambiar entre los modos Xbox y PC, cuando la luz de cambio parpadea con alta frecuencia, significa que el cambio se ha realizado correctamente. Cuando la luz de cambio fluye desde ambos lados hacia el centro, está en modo Xbox; cuando la luz de cambio está en modo de respiración brillante y oscura, está en modo PC.
   3.En Xbox, los botones LSB y RSB del volante sólo funcionan correctamente en determinados juegos.
3. Puedes encontrar una lista de juegos de Xbox Series X|S y Xbox One compatibles con R3 en: https://www.mozaracing.com/

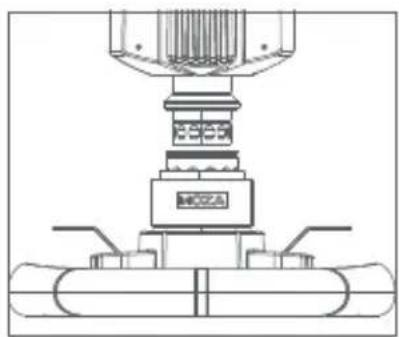

Cómo utilizar el cierre rápido

1. Coloca las 6 bolas del conector hembra de liberación rápida del volante con las 6 muescas del conector macho de liberación rápida de la estación de acoplamiento.

2.Presione el cierre rápido hacia el disco.

1. El cierre rápido se bloqueará automáticamente. Si no se bloquea, pruebe a girar ligeramente el disco o a extraerlo y volver a instalarlo.

2. Para extraer el disco, apriete la parte negra del cierre rápido con ambas manos y tire del disco al mismo tiempo.

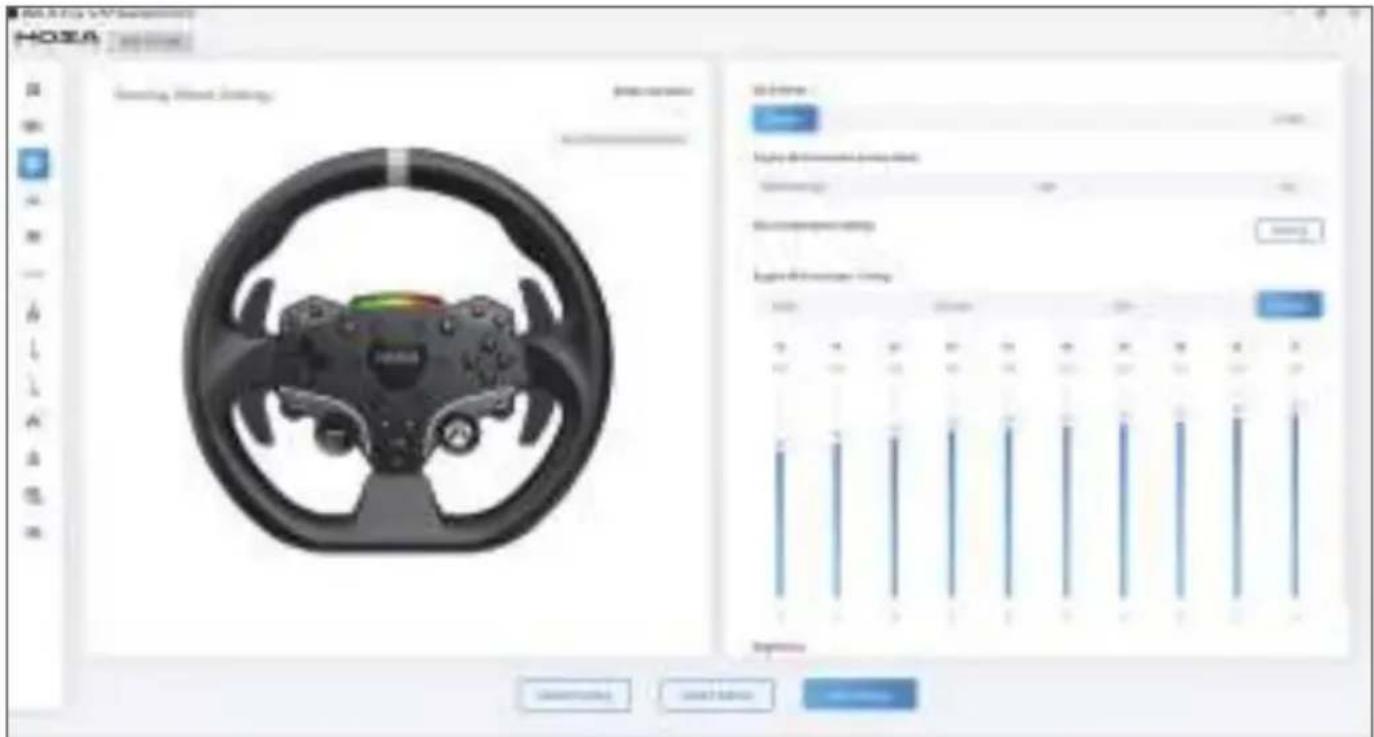

Configuración del volante

El volante ES puede configurarse fácil y rápidamente en el software MOZA Pit House.

• Modo del interruptor del indicador: ajuste del estado del indicador, dividido en giro con velocidad, apagado y siempre encendido.
• Modo de visualización de la luz indicadora: hay dos modos, modo 1 y modo 2, aparecerá una explicación detallada cuando el ratón se mueva sobre las opciones.
• Ajuste de RPM: de acuerdo con la relación entre las RPM y el tiempo de la luz indicadora de cambio, se divide en modos de avance, estándar, límite y personalizado.
• Ajuste de brillo: ajusta el brillo del indicador de cambio.

HOXA HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAO HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUAU HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA U HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA I HUA U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U

(Para obtener información detallada sobre los ajustes y las funciones del volante, visite el sitio web de MOZA Racing).

Especificaciones del producto

Material del cuerpo: aleación de aluminio

Material de la palanca: aleación de aluminio

Tamaño: 280mm

Botones: 22

LED de alto brillo: 10pcs

Telemetría inteligente: Soporte

Ajuste de la luz a través de MOZA Pit House: Apoyado

Desmontaje: Cierre rápido de carreras realista

03 Pedales SRP Lite Racing

Procedimiento de instalación del pedal

1. Instale el pedal en el reposapiés y ajuste los orificios de montaje, utilice una llave hexagonal de 2,5 mm para fijar los tornillos M4*10 al reposapiés, con el fin de garantizar la estabilidad del uso, se recomienda que los 4 tornillos de cada pedal estén instalados en su lugar.

2. Conecte los cables a los orificios de montaje correspondientes, y utilice los clips para cables situados debajo de la base del pedal para sujetar el mazo de cables y evitar que se deshilache y se enrede al conducir de forma agresiva.

1. Conecte un extremo del cable RJ45 al conector de la base de la rueda y el otro extremo al conector del pedal de la base.

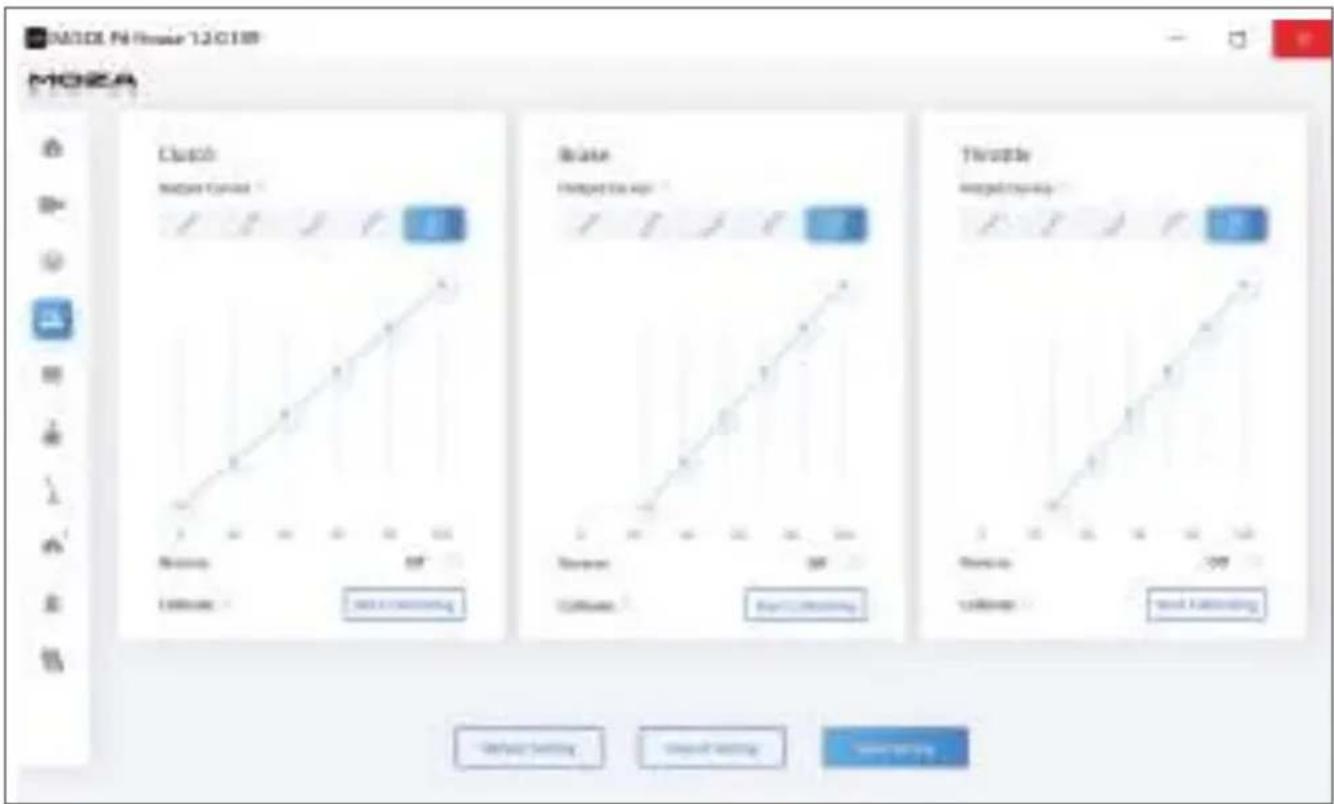

2. Puede ver el estado de funcionamiento del pedal en MOZA Pit House. (Si el dispositivo sigue en gris o no hay respuesta después de pedalear, desenchufe el conector del extremo de la base, apague el MOZA Pit House y, a continuación, vuelva a conectar el conector del extremo de la base y encienda el MOZA Pit House).
3. El recorrido del pedal se puede recalibrar en el MOZA Pit house ajustando el inicio, el final y el recorrido del pedal.

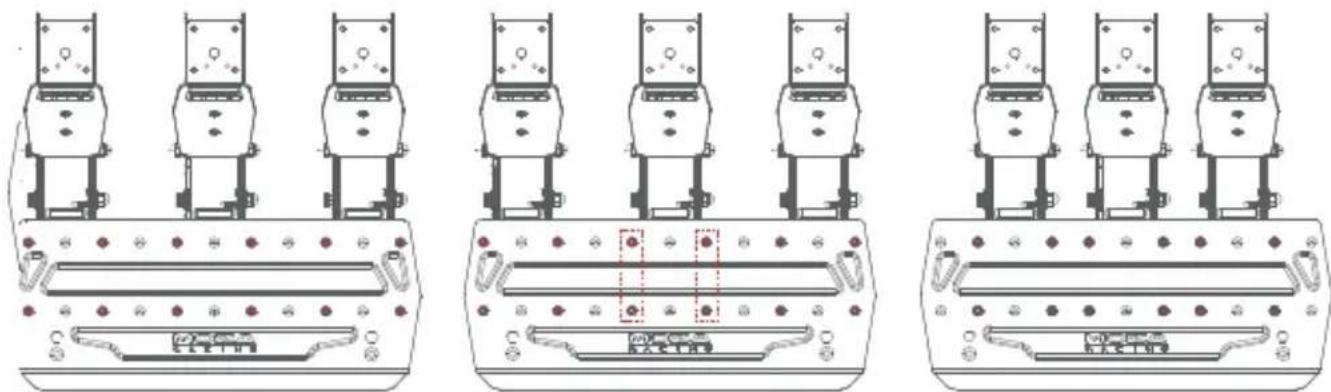

Instrucciones de ajuste del tono del pedal

Mueva a izquierda y derecha para ajustar la distancia entre el pedal y los orificios de la base, seleccione los orificios de los tornillos y luego bloquee los tornillos, (la distancia entre el acelerador, el freno y el embrague se ajusta de la misma manera).

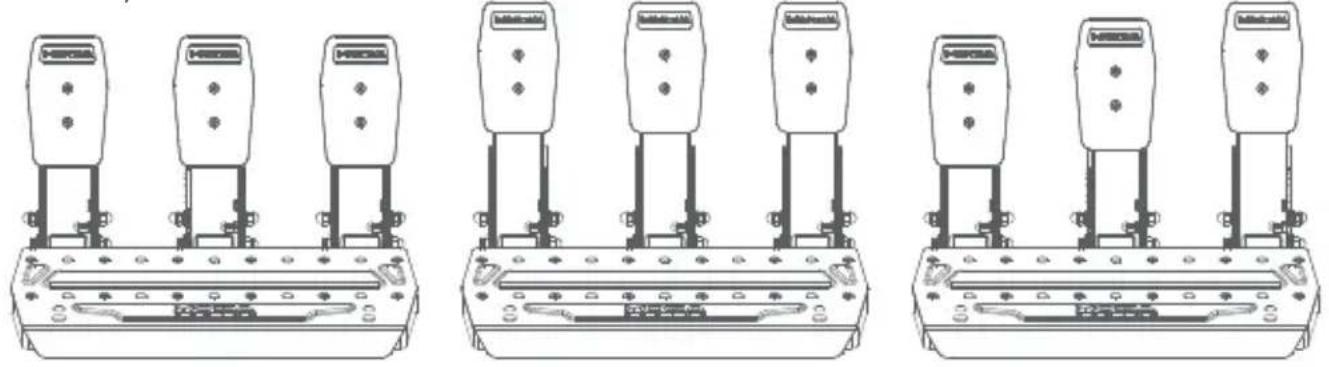

Instrucciones para ajustar la altura de la pedalera

Utilice una llave hexagonal de 2,5 mm para girar los tornillos del tablero de pedales en sentido antihorario y utilice una llave fija de 7 mm para quitar la tuerca trasera y los tornillos del tablero, mueva el tablero hacia arriba y hacia abajo para ajustar la altura del tablero según sus propias necesidades y, a continuación, apriete la tuerca y los tornillos para ajustar el tablero y fijarlo (los ajustes del tablero para el acelerador, el freno y el embrague son los mismos).

Parámetros del producto

Material general: acero de alta resistencia

Material del tablero: acero de alta resistencia

Color: negro

Modo de detección del acelerador: sensor Hall

Distancia entre pedales: ajustable

Altura de la placa del pedal: ajustable

Ajuste de software del recorrido del pedal: compatible

Función de inversión del recorrido del pedal: compatible

Función de ajuste de la curva de salida del pedal: Soporte

04 Lista de embalaje

- Abrazadera de escritorio de 15 grados

- Adaptador de corriente

- Cable de alimentación

- Mazo de cables x2

- Tornillos (Multi-Tamaño)

- Llave (Multi)

- Tuerca

- Almohadillas de silicona antideslizantes para pedales x2

- Tarjeta de gestión de cables

- Almohadilla plana M6 x4

- Adhesivo con logotipo
