MANUALE UTENTE R3 Moza

Superficie inferior del pedal antideslizante: soporte

01 Simulatore di corse a trasmissione diretta R3

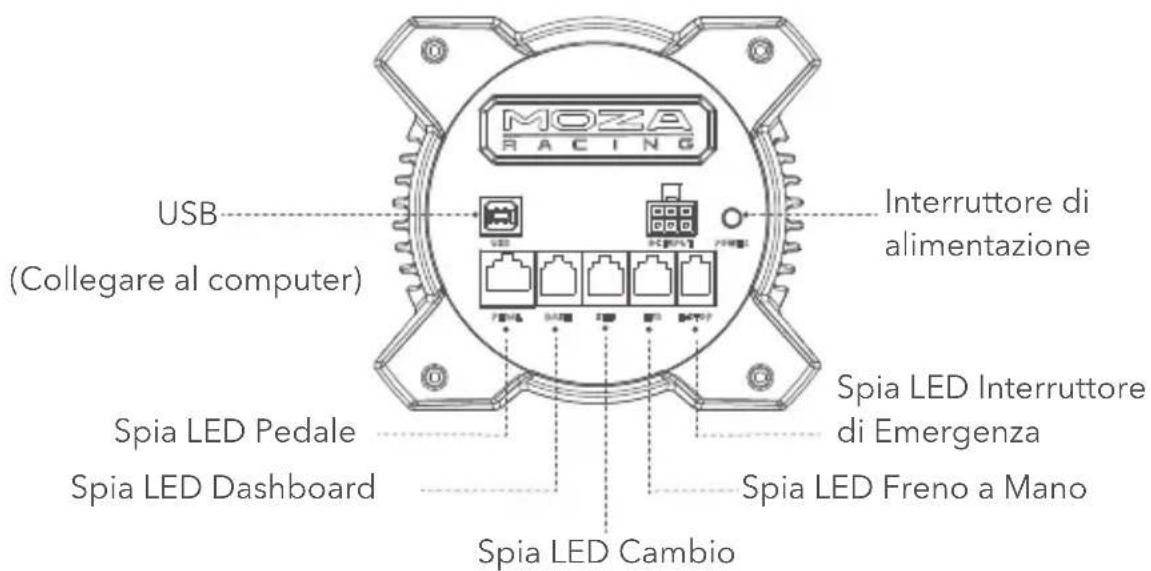

Introduzione dell'interfaccia di base

MOZA RACING USB (Collegare al computer) Interruttore di alimentazione Spia LED Pedale Spia LED Dashboard Spia LED Cambio Spia LED Interruttore di Emergenza Spia LED Freno a Mano

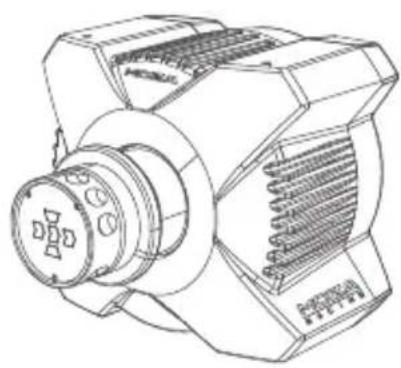

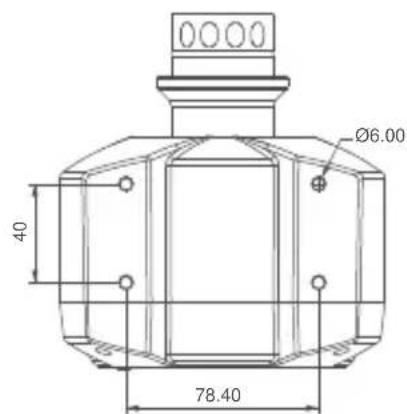

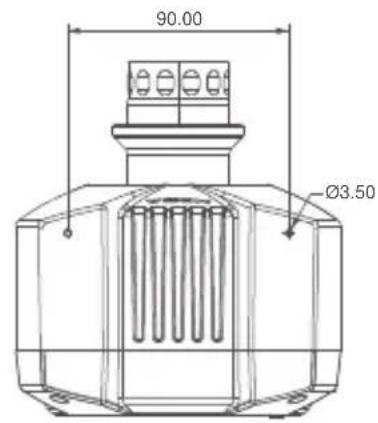

Dimensioni

90.00 Ø3.50

Ø6.00 40 78.40

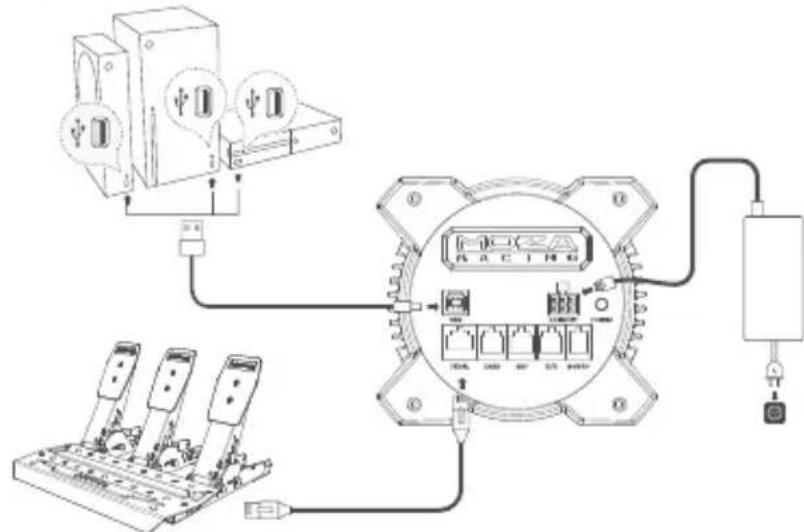

Guida Installazione su Console XBOX

1. Collegare la pedaliera SR-P Lite al connettore PEDAL della Base Direct Drive.
2. Collegare il cavo di alimentazione a una presa di corrente.
3. Collegare l'estremità USB-B del cavo USB-B/USB-A alla porta USB-B sul retro della Base Direct Drive.
4. Collegare l'estremità USB-A del cavo USB-B/USB-A alla porta USB-A della console Xbox. La Base e il volante si accendono quando si preme l'interruttore di alimentazione all'estremità del dock. Quando la console Xbox è accesa, Se le luci RPM scorrono dai lati verso il centro, è in modalità Xbox e può essere riconosciuta automaticamente per l'uso. Se le luci RPM sul volante lampeggiano, è in modalità PC; a questo punto è necessario premere a lungo i pulsanti S1 e S2 contemporaneamente per più di 3 secondi per passare alla modalità Xbox, che può essere riconosciuta e utilizzata automaticamente.

Se la corsa del pedale è anomala durante il primo utilizzo, ci sono due modi per ricalibrare il pedale: ① Entrare in modalità PC, collegare il pedale al PC, calibrare il pedale col software

MOZA Pit House fino a renderlo ottimale, quindi passare nuovamente alla modalità Xbox. 2 Scaricare l'APP MOZA Racing su smartphone, calibrare il pedale sull'APP.

Nota: la modalità predefinita è la modalità Xbox. Se si desidera utilizzarlo su PC, è necessario cambiare la modalità.

Se il volante non è centrato o l'angolo di sterzata massimo non corrisponde a quello del gioco, è possibile utilizzare l'APP del smartphone o collegarsi a un PC per utilizzare il software MOZA Pit House per centrare o regolare l'angolo di sterzata massimo. Per maggiori dettagli, consultare la sezione seguente su come utilizzare la Suite MOZA Pit Hoese o l'APP.

Istruzioni per l'uso del cavo adattatore USB:

Per evitare che la console Xbox si muova o cada quando il cavo viene tirato o inciampato, è possibile collegare l'estremità maschio di tipo B del cavo adattatore alla base e l'estremità femmina di tipo B al cavo dati USB il cavo dati può essere tirato senza problemi quando viene scollegato.

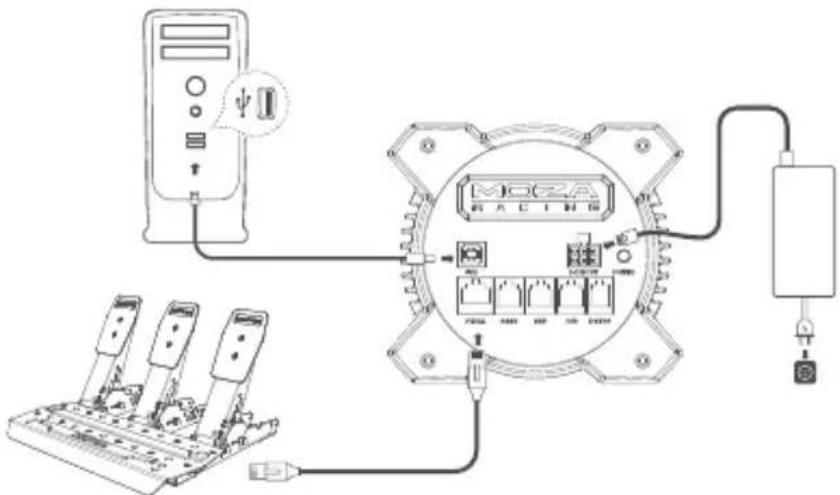

Guida Installazione su PC

1. Fissare la Base Direct Drive alle staffe del simulatore attraverso i 2\~4 fori per le viti presenti sotto la base.
2. Inserire il cavo di alimentazione e il cavo USB di tipo B nelle porte corrispondenti sul retro della Base Direct Drive R3, collegare l'altra estremità del cavo di alimentazione alla presa da 220 V e collegare l'estremità di tipo A del cavo USB al PC.
3. Premere brevemente il pulsante di accensione sul retro della Base Direct Drive R3 per accenderla.
4. Scaricare l'ultima versione del software MOZA Pit House dal Centro assistenza sul sito web di MOZA Racing (www.mozaracing.com) e installarlo per iniziare il viaggio nel mondo delle corse.
5. Per ulteriori informazioni e video tutorial, visitare il sito Web (www.mozaracing.com).

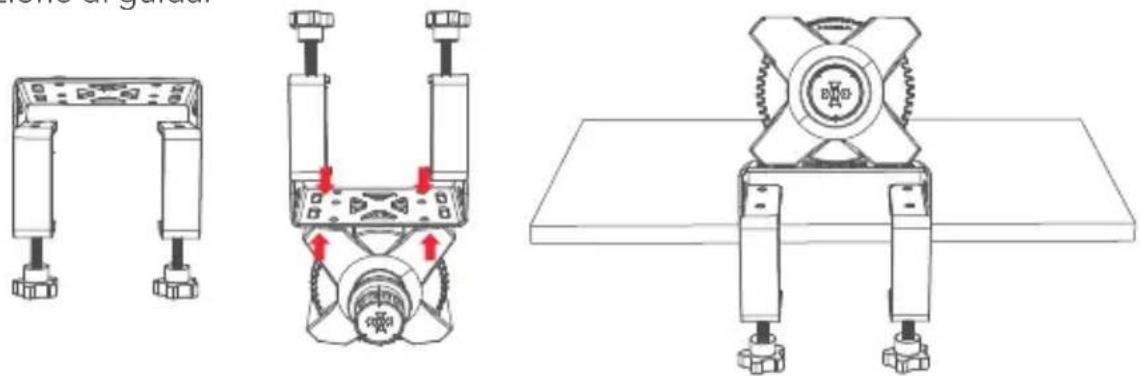

Guida Installazione con morsetti da tavolo

Allineare i quattro fori per le viti presenti sul fondo della base con i fori di montaggio sul morsetto da tavolo, quindi utilizzare le quattro viti per tavolo al morsetto da tavolo, regolare le manopole sul morsetto da tavolo e farlo aderire al tavolo; dopo aver bloccato il morsetto, assicurarsi di stringere nuovamente le manopole per fissarlo completamente, in modo da evitare che il morsetto del da tavolo si allenti e cada durante l'intensa

simulazione di guida.

Per ulteriori informazioni e video tutorial, visitare il sito Web ufficiale (www.mozaracing.com).

Precauzioni

• Non esporre il dispositivo a liquidi o all'umidità per evitare incendi o scosse elettriche.
• Non utilizzare il dispositivo alla luce diretta del sole.
• Per salvaguardare la vostra salute, monitorate i vostri tempi di gioco in modo ragionevole.
• Il dispositivo non è adatto a bambini di età inferiore a 6 anni, poiché i piccoli accessori possono causare il rischio di soffocamento!
• I bambini di età inferiore ai 13 anni devono essere accompagnati dai genitori.
• È severamente vietato smontare il dispositivo senza l'autorizzazione del produttore, pena l'annullamento della garanzia.
• Il dispositivo deve essere collegato alla corrente con il suo alimentatore proprietario per garantire la sicurezza dell'utente.
• Al fine di tutelare la sicurezza, la riparazione o la sostituzione dei componenti può essere effettuata solo da un centro di riparazione ufficiale autorizzato.
• È vietato l'uso di alimentatori non standard, anche se la tensione e gli altri dati corrispondono.
• Per evitare di danneggiare il prodotto, utilizzare esclusivamente l'alimentazione CA fornita da una presa a muro standard.
• Non esporre il dispositivo al calore.
• Se l'unità non viene utilizzata per un lungo periodo di tempo, staccare il cavo di alimentazione dall'unità e scollegarla dalla fonte di alimentazione.
• Se si riscontrano anomalie, interrompere immediatamente l'uso del dispositivo e rivolgersi a MOZA o al centro autorizzato competente.
• Per ulteriori informazioni visitate il sito web ufficiale MOZA Racing (www.mozaracing.com) e i nostri canali social.

Questo prodotto è limitato alle attività di simulazione di guida; si prega di distinguere tra giochi di simulazione e realtà e di guidare in modo sicuro.

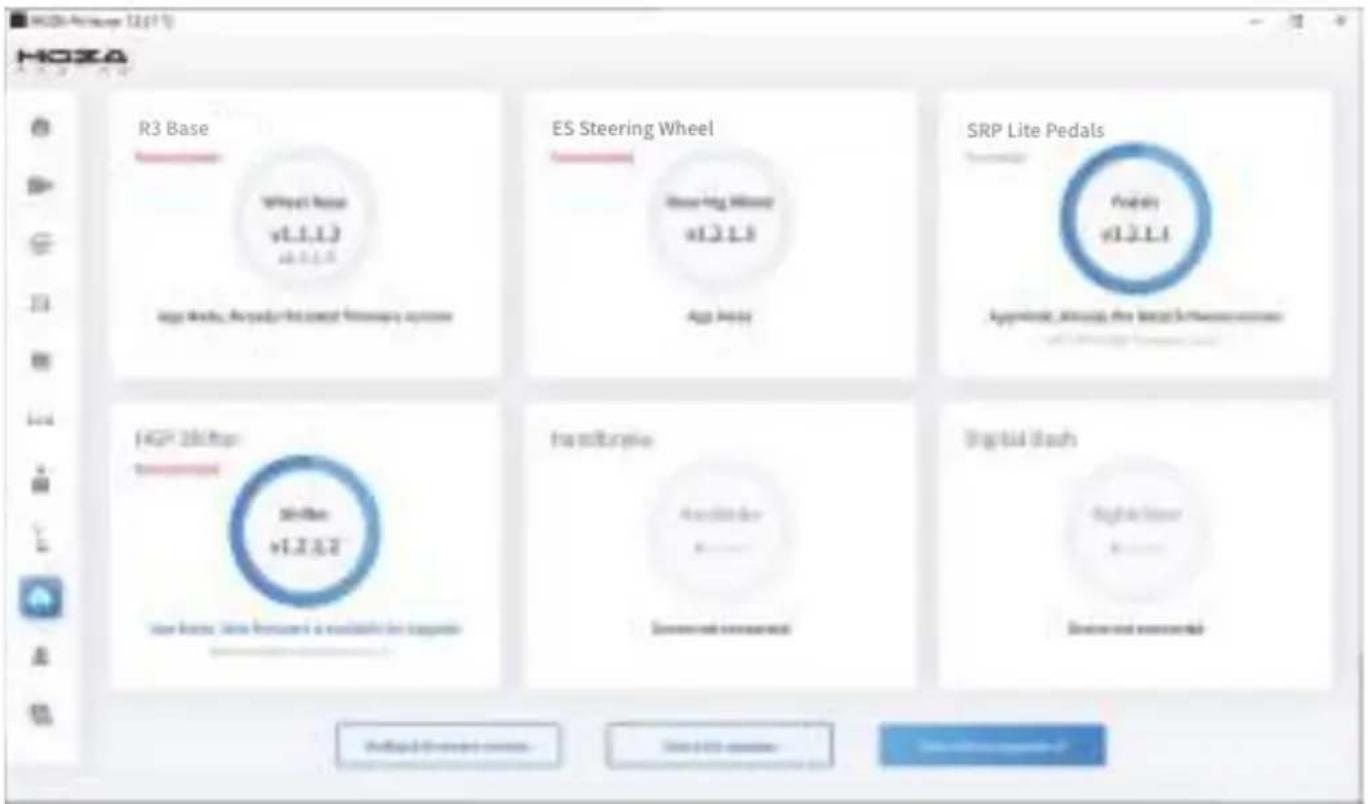

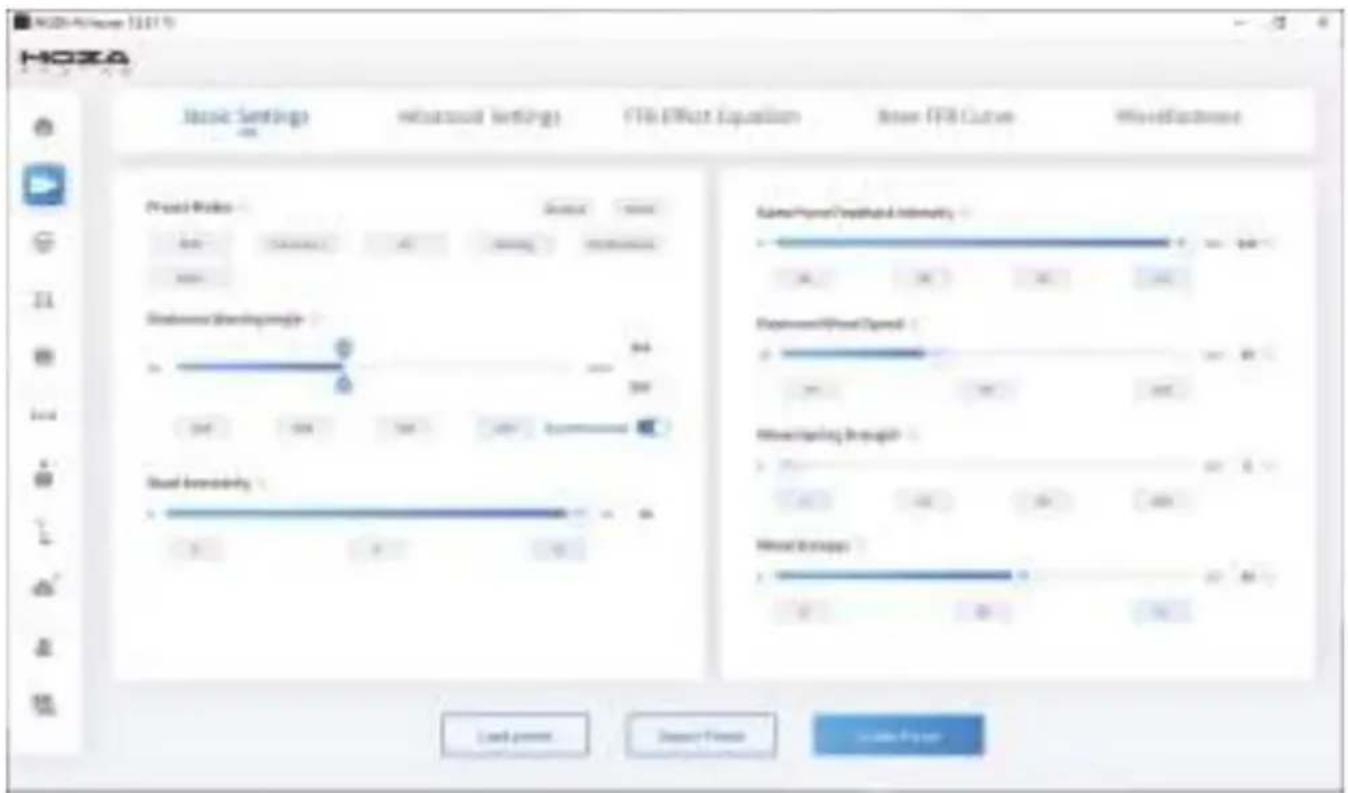

Introduzione al software

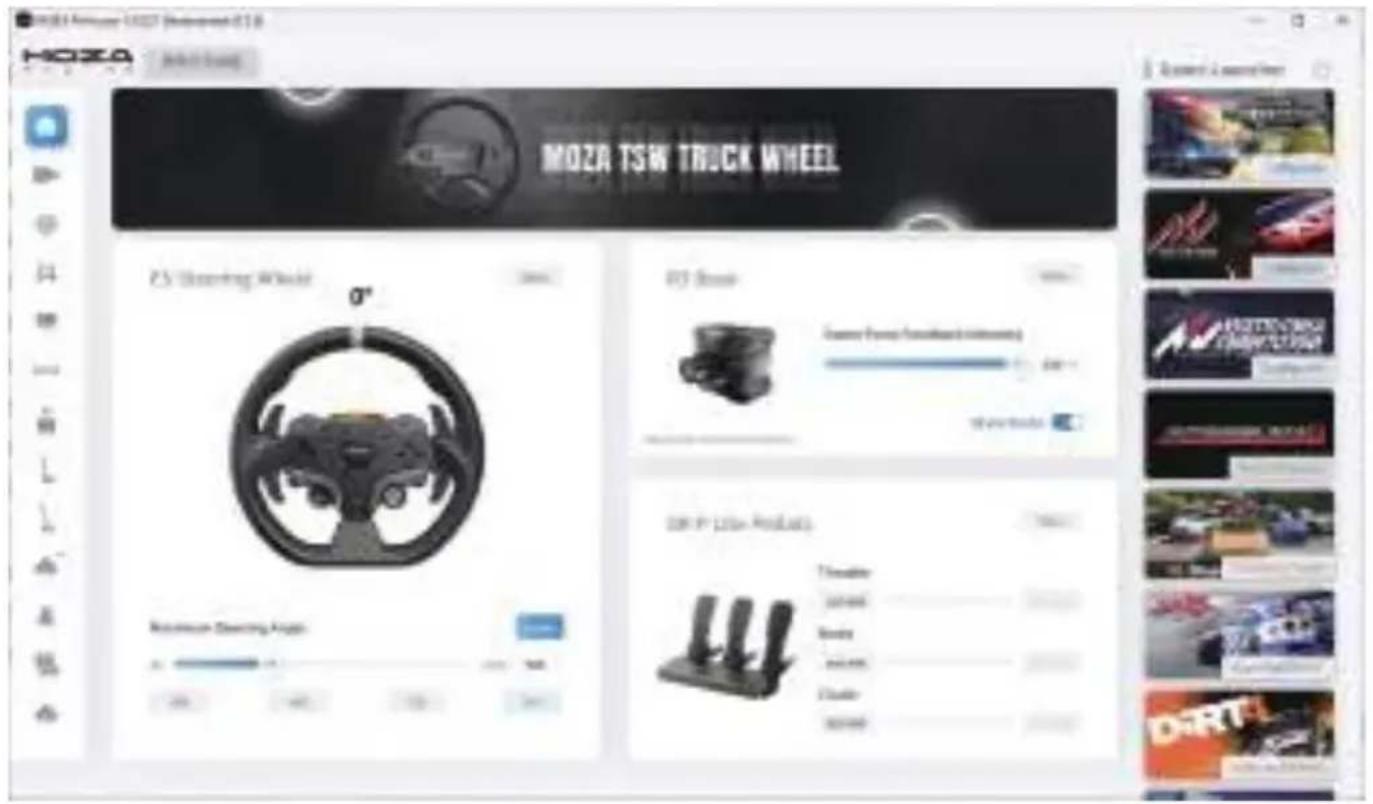

Pagina principale per visualizzare lo stato di funzionamento dei dispositivi collegati, impostare l'angolo di base, il force feedback, i pedali, il volante e gli indicatori, ecc. (il volante deve essere centrato con un angolo di 0°)

Le impostazioni di base aiutano i giocatori principianti a trovare rapidamente il giusto feeling; le impostazioni professionali consentono ai giocatori esperti di regolare l'effetto del Force Feedback per ottenere un realismo sorprendente.

HOZA Basic Settings refractual Settings FTR/ERNet Equation Base FTR Curve Wave/Express Fixed Rate 0.000 1.000 2.000 3.000 4.000 5.000 6.000 7.000 8.000 9.000 10.000 11.000 12.000 13.000 14.000 15.000 16.000 17.000 18.000 19.000 20.000 21.000 22.000 23.000 24.000 25.000 26.000 27.000 28.000 29.000 30.000 31.000 32.000 33.000 34.000 35.000 36.000 37.000 38.000 39.000 40.000 41.000 42.000 43.000 44.000 45.000 46.000 47.000 48.000 49.000 50.000 51.000 52.000 53.000 54.000 55.000 56.000 57.000 58.000 59.000 60.000 61.000 62.000 63.000 64.000 65.000 66.000 67.000 68.000 69.000 70.000 71.000 72.000 73.000 74.000 75.000 76.000 77.000 78.000 79.000 80.000 81.000 82.000 83.000 84.000 85.000 86.000 87.000 88.000 89.00Raw Hybrid/Depressed Intensity: Exponential/Power Speed: Reversing/Strength: Noise Estimation: Load Power: Display Power: Save/Play up

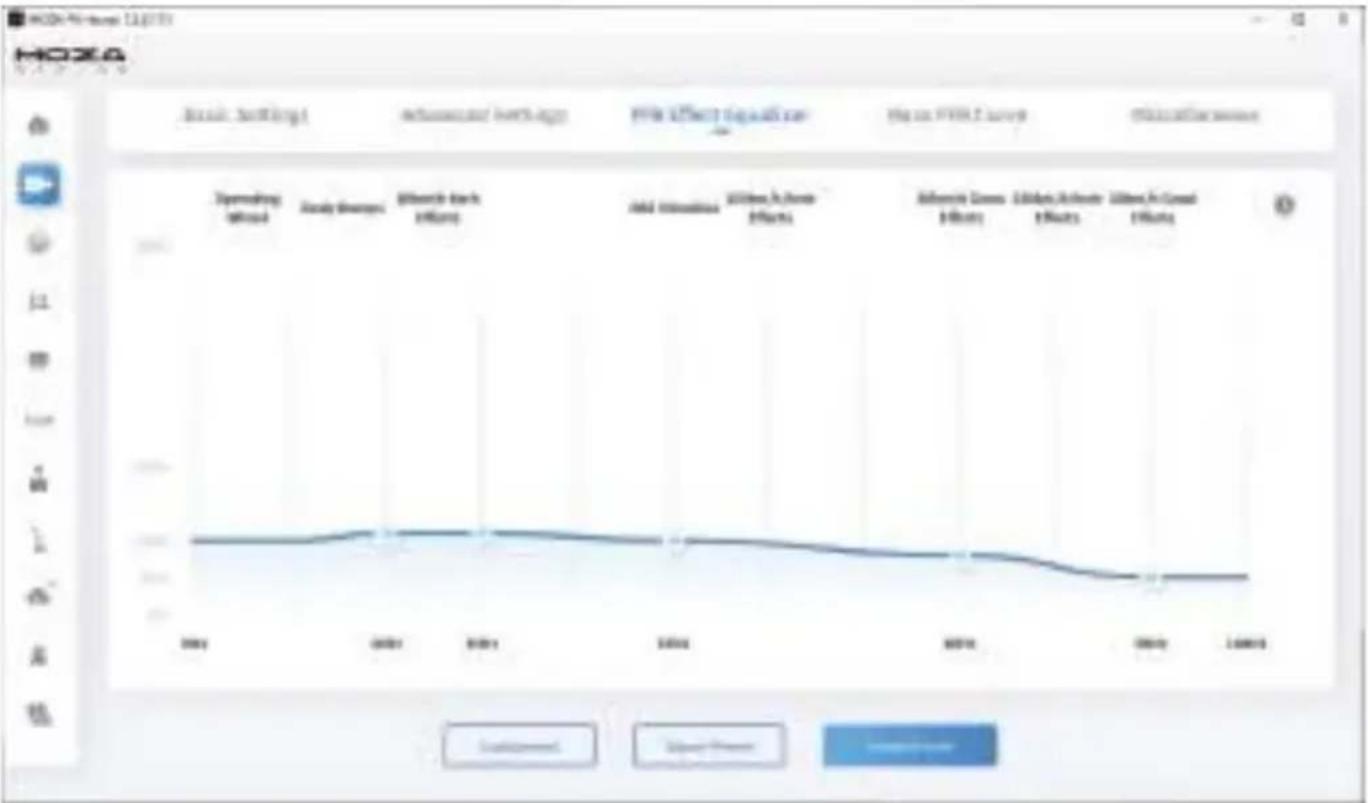

L'innovativo sistema Road Feel Equaliser consente agli utenti di regolare il feedback del volante in base alle proprie preferenze e ai diversi ambienti di gioco.

Aggiornate il vostro eco-sistema MOZA Racing con un solo clic e godetevi le ultime funzionalità con facilità.

*Per istruzioni dettagliate sull'uso del software, visitare la pagina del Centro assistenza del sito MOZA (MOZARACING.COM) per scaricare il manuale dettagliato.

Connessione Bluetooth

1. Scaricare l'APP MOZA RACING dall'App Store e aprirla, fare clic su "Connect Device" (Connetti dispositivo) per avviare la ricerca del codice SN del proprio dispositivo.
2. Fare clic su "Connetti" quando si trova il dispositivo in base al codice SN.
3. Fare clic su "Enter Racing" per accedere alla pagina di configurazione.
4. È possibile impostare e regolare i parametri della base o del volante.

Angolo di sterzata massimo: 2000°

Materiale della scocca: lega di alluminio di grado aeronautico

Colore della scocca: nero

Coppia massima: 3,9 Nm

Tensione di ingresso: 100V\~240V AC ->12V DC

Frequenza di aggiornamento USB: 1000Hz

Funzione APP: supportato

Interfaccia: alimentazione, dati, display, pedale, interruttore di arresto di emergenza, cambio e freno a mano

Accessori: manuale e scheda di garanzia, alimentatore, cavo dati, tool kit

Metodo di fissaggio: 2\~4 fori in basso

Funzione di aggiornamento online del firmware: supportato

Avvertenza FCC

Il dispositivo è conforme alla sezione 15 delle regole FCC. Il funzionamento è soggetto a due condizioni: (1) l'apparecchiatura non deve causare interferenze dannose e

(2)Il dispositivo non deve ricevere alcuna interferenza, incluse le interferenze che potrebbero causare operazioni indesiderate.

Qualsiasi modifica non esplicitamente approvata dalla parte responsabile della conformità del prodotto può invalidare l'autorizzazione dell'utente a smontare il dispositivo.

Il dispositivo è stato testato secondo la sezione 15 delle regole FCC e soddisfa i limiti per i dispositivi digitali di classe B. Queste restrizioni sono progettate per fornire una ragionevole protezione contro interferenze dannose nelle installazioni residenziali. Il dispositivo genera ed irradia energia a radiofrequenza che, se non installata e utilizzata come indicato, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non è possibile garantire l'assenza di interferenze in un'installazione specifica. Se l'apparecchiatura causa effettivamente interferenze dannose con la ricezione radio o televisiva, questo può essere determinato spegnendo e accendendo l'apparecchiatura e incoraggiando l'utente a tentare di correggere l'interferenza con una o più delle seguenti misure:

Reindirizzare o riposizionare l'antenna ricevente.

Aumenta la distanza tra il dispositivo e il ricevitore.

Collegare il dispositivo a una presa di circuito diversa dal ricevitore.

Chiedi aiuto al rivenditore o a un tecnico radio/televisivo esperto.

Dichiarazione FCC sull'esposizione alle radiofrequenze:

Il dispositivo è conforme ai limiti di esposizione alle radiazioni FCC stabiliti per ambienti non controllati. Durante l'installazione e il funzionamento dell'apparecchiatura, la distanza minima tra il radiatore e il corpo deve essere di 20 cm.

AVVERTENCE IC:

Specificazione standard radio RSS-Gen, 5a edizione

Il dispositivo contiene trasmettitori/ricevitori esenti da licenza conformi agli Innovation, Science and Economic Development Canada's license-exempt Radio Standards Specifications (RSS). L'operazione è soggetta da due condizioni:

Questo dispositivo non deve causare interferenze.

Il dispositivo non deve ricevere alcuna interferenza, incluse quelle che potrebbero causare un funzionamento non corretto dell'apparecchiatura.

Dichiarazione di esposizione a radiofrequenza:

Il dispositivo è conforme ai limiti di esposizione alle radiazioni IC impostati per un ambiente non controllato. Durante l'installazione e il funzionamento dell'apparecchiatura, la distanza minima tra il radiatore e il corpo deve essere di 20 cm.

02 Volante da corsa ES

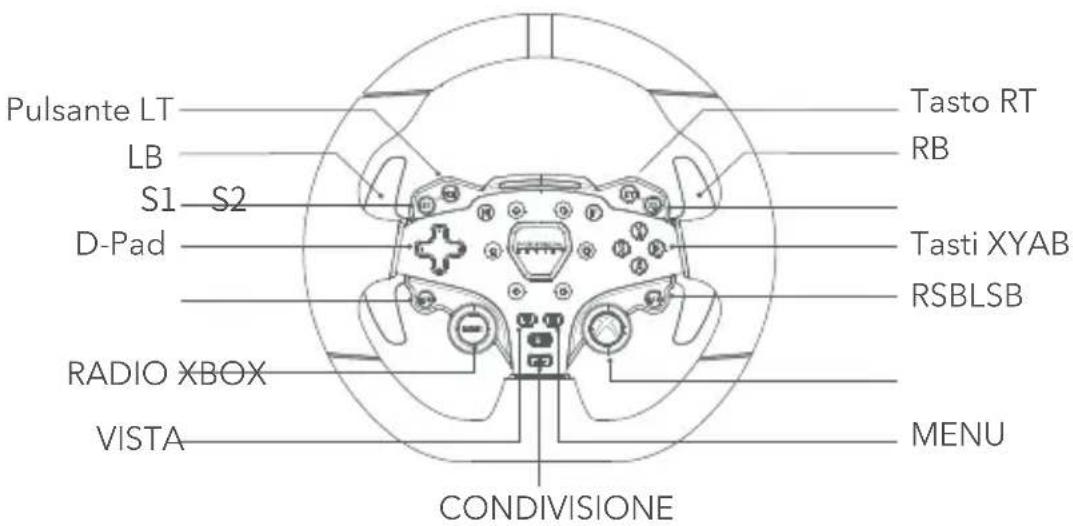

Tasti Xbox

Pulsante LT LB S1 S2 D-Pad Tasto RT RB Tasti XYAB RSBLSB RADIO XBOX VISTA MENU CONDIVISIONE

1. L'indicatore LED RPM funziona correttamente nei giochi compatibili con VOLANTE E PEDALIERA DEL BUNDLE R3. L'elenco dei giochi compatibili è disponibile sul sito https://www.mozaracing.com/ e verrà aggiornato regolarmente.
2. Come passare dalla modalità Xbox a quella PC: tenere premuti i pulsanti S1 e S2 contemporaneamente per più di 3 secondi per passare dalla modalità Xbox a quella PC; quando le luci RPM lampaggiano rapidamente, significa che il passaggio è avvenuto con successo. Quando la le luci RPM scorrono da entrambi i lati verso il centro, è in modalità Xbox; quando le luci RPM lampeggiano lentamente, è in modalità PC.
3. Su Xbox, i pulsanti LSB e RSB sul volante funzionano correttamente solo in alcuni giochi.
4. Un elenco dei giochi Xbox Series X|S e Xbox One compatibili con R3 è disponibile all'indirizzo: https://www.mozaracing.com/

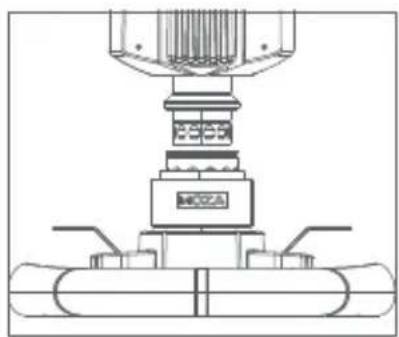

Come utilizzare lo sgancio rapido

1. Posizionare le 6 sfere del connettore femmina dello sgancio rapido del volante in linea con le 6 tacche del connettore maschio dello sgancio rapido della base.

2. Premere lo sgancio rapido in direzione del disco.

3. Lo sgancio rapido si blocca automaticamente in posizione. Se non si blocca in posizione, provare a ruotare leggermente il volante o a rimuoverlo e reinstallarlo.

4. Per rimuovere il volante, premere la parte nera dello sgancio rapido con entrambe le mani ed estrarre il volante contemporaneamente.

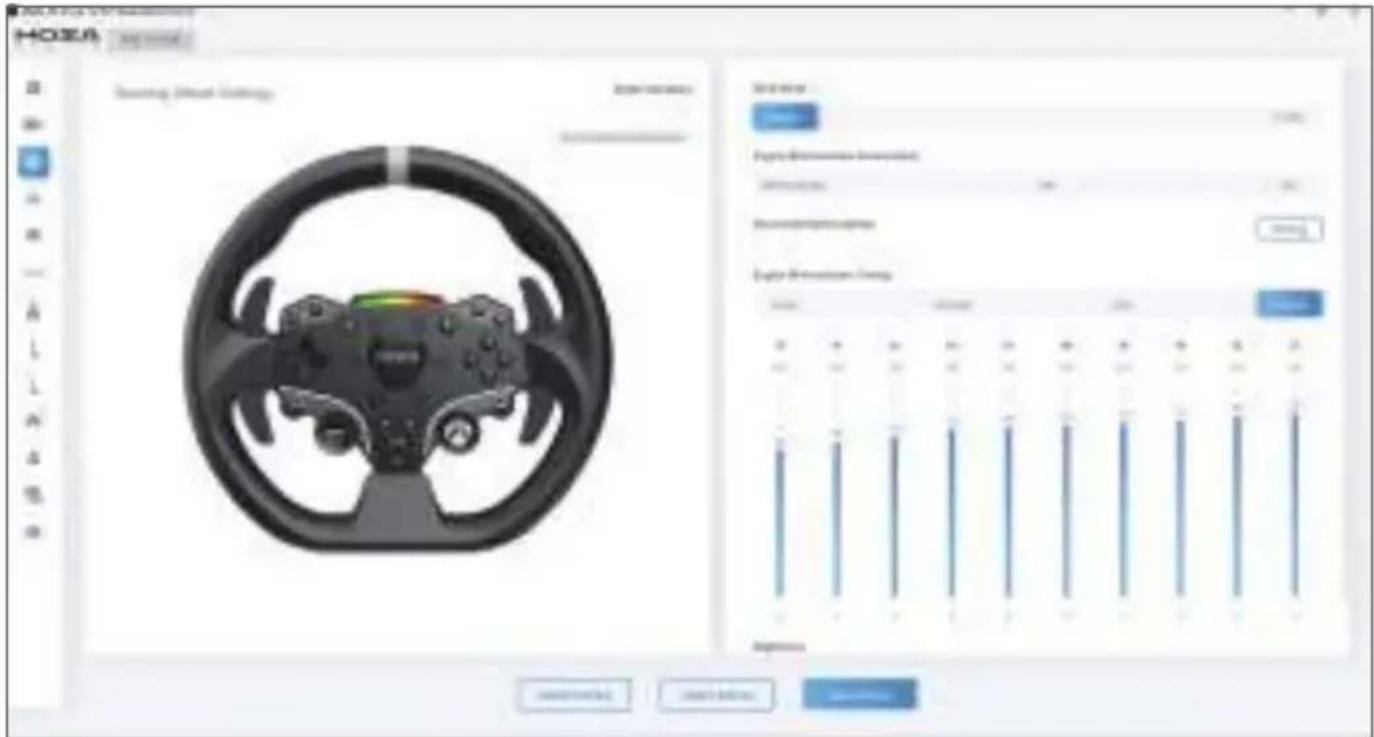

Configurazione del volante

Il volante ES può essere configurato facilmente e rapidamente nel software MOZA Pit House.

• Modalità interruttore indicatore: regolazione dello stato dell'indicatore, suddiviso in rotazione con velocità, spento e sempre acceso.
• Modalità di visualizzazione dell'indicatore luminoso: esistono due modalità, modalità 1 e modalità 2, la cui spiegazione dettagliata viene visualizzata al passaggio del mouse sulle opzioni.
• Impostazione del numero di giri: in base alla relazione tra il numero di giri e la tempistica della spia del cambio, si divide in modalità di anticipo, standard, limite e personalizzata.
• Regolazione della luminosità: regola la luminosità dell'indicatore di cambiata.

HOZA HUAOZA Operating Driver Control Home control View Photo Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset Footset

(Per informazioni dettagliate sulle impostazioni e le funzioni del volante, visitare il sito web di MOZA Racing).

Specifiche del prodotto

Materiale del corpo principale: lega di alluminio

Materiale palette: lega di alluminio

Dimensioni: 280 mm

Pulsanti: 22

Luci LED ad alta luminosità: 10pcs

Telemetria intelligente: supporto

Impostazione della luce tramite MOZA Pit House: supportata

Smontaggio: sqancio rapido realistico da corsa

03 Pedali da corsa SR-P Lite

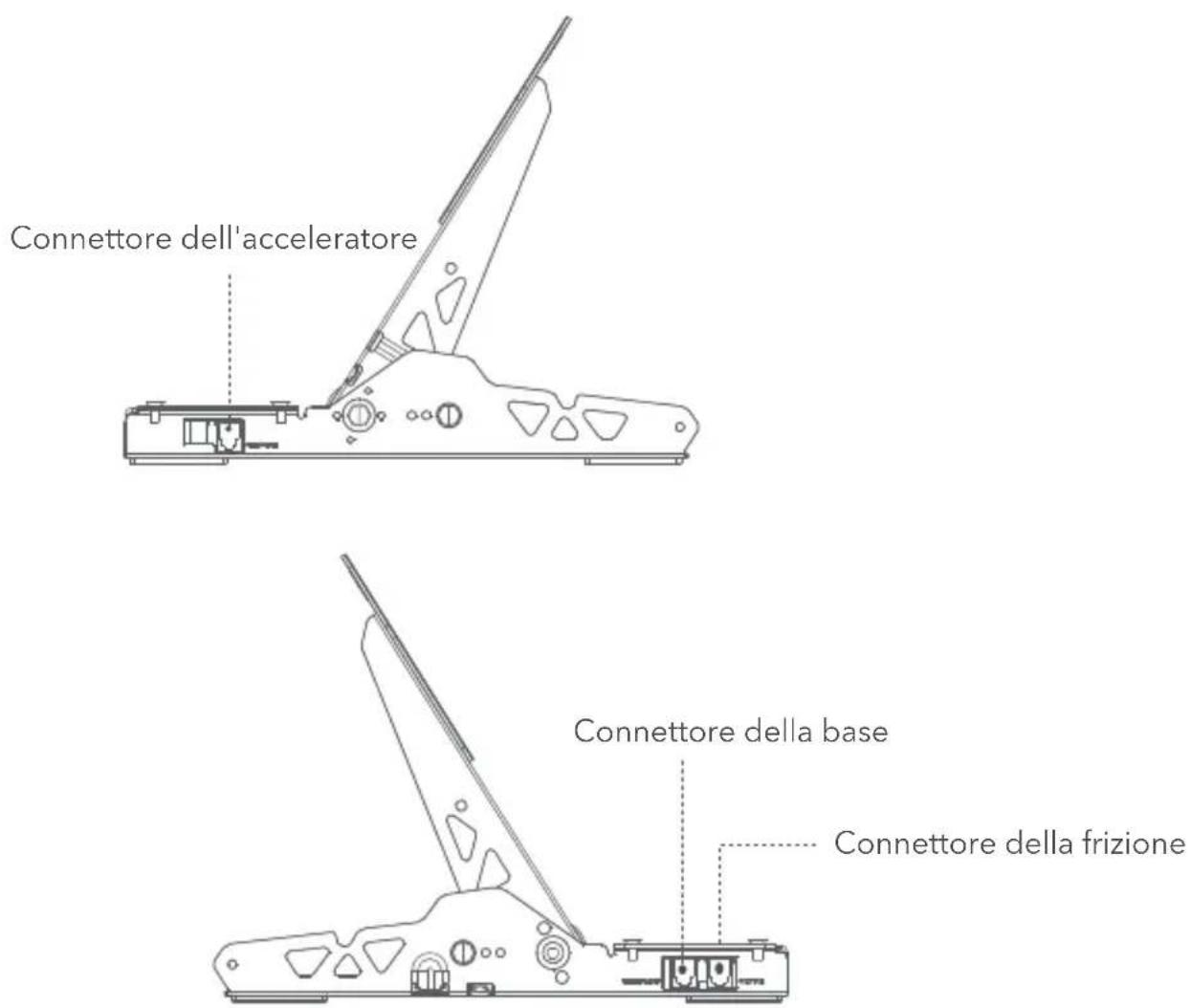

Procedura di installazione dei pedali

1. Montare il pedale sulla pedana e regolare i fori di montaggio; utilizzare una chiave esagonale da 2,5 mm per fissare le viti M4*10 alla pedana; per garantire la stabilità d'uso, si raccomanda di installare tutte e 4 le viti di ogni pedale.
2. Collegare i cavi alle porte corrispondenti e utilizzare i fermi per fili sotto la base del pedale per tenere il cablaggio ed evitare che si sfilacci e si aggrovigli in caso di guida aggressiva.

1. Collegare un'estremità del cavo RJ45 al connettore della base della ruota e l'altra estremità al connettore del pedale sulla base.
2. È possibile vedere lo stato di funzionamento del pedale in MOZA Pit House. (Se il dispositivo è ancora grigio o non risponde dopo la pressione, scollegare il connettore della base, chiudere il MOZA Pit House, quindi ricollegare il connettore della base e avviare MOZA Pit House).

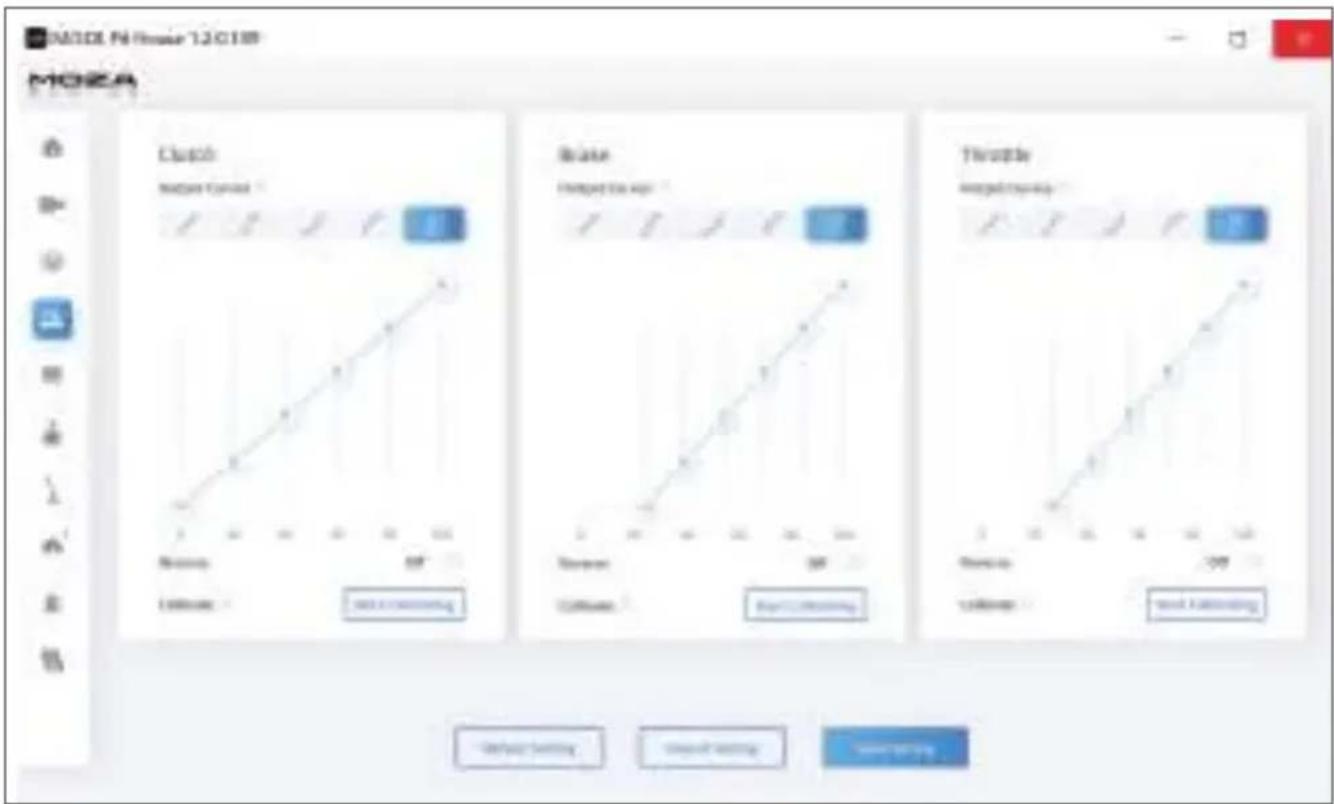

3. La corsa del pedale può essere ricalibrata su MOZA Pit house impostando l'inizio, la fine e la corsa del pedale.

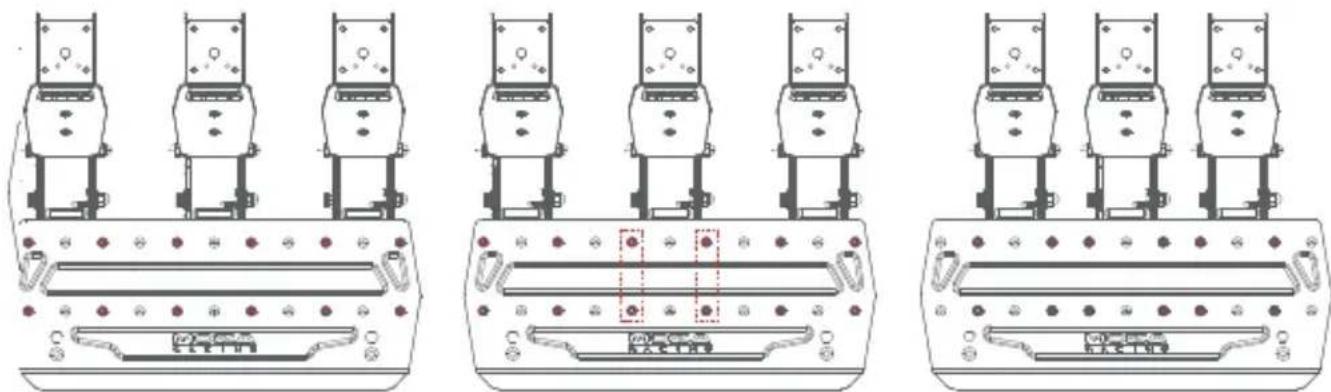

Istruzioni per la regolazione la distanza dei pedali

Spostarsi a sinistra e a destra per regolare la distanza tra il pedale e i fori della base, selezionare i fori delle viti e quindi serrare le viti (la distanza tra l'acceleratore, il freno e la frizione si regola allo stesso modo).

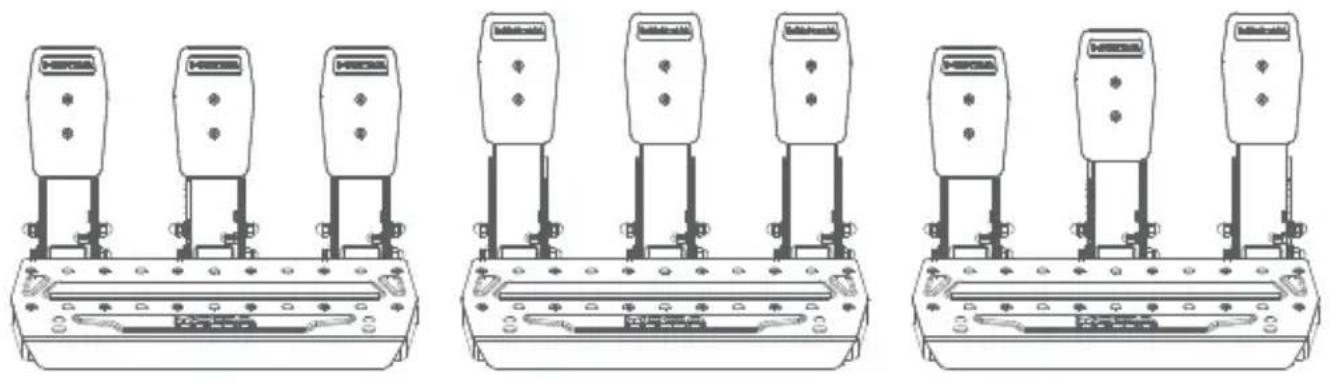

Istruzioni per la regolazione dell'altezza della pedaliera

Utilizzare una chiave esagonale da 2,5 mm per ruotare le viti della pedaliera in senso antiorario e utilizzare una chiave aperta da 7 mm per rimuovere il dado posteriore e le viti della pedaliera, spostare la pedaliera verso l'alto e verso il basso per regolare l'altezza della pedaliera in base alle proprie esigenze, quindi serrare il dado e le viti per adattarla e fissarla (la regolazione della pedaliera per l'acceleratore, il freno e la frizione è la stessa).

Parametri del prodotto

Materiale pedale: acciaio ad alta resistenza

Materiale piastra pedale: acciaio ad alta resistenza

Colore: nero

Modalità di rilevamento dell'acceleratore: sensore remove this di Hall

Distanza tra i pedali: regolabile

Altezza piastra pedale: regolabile

Regolazione software della corsa del pedale: supportata

Funzione di inversione della corsa del pedale: supportata

Funzione di regolazione della curva di uscita del pedale: supportata

Superficie inferiore del pedale antisdrucciolo: supportata

04 Elenco degli imballaggi

• Morsetto da tavolo a 15 gradi

- Adattatore di alimentazione

• Cavo di alimentazione

- Cablaggio x2

• Viti (multidimensionali)

• Chiave (multipla)

• Dado

- Cuscinetti in silicone antiscivolo per pedali x2

- Scheda di gestione dei cavi

• Cuscinetto piatto M6 x4

- Adesivo con logo
