ブランド	StarTech.com
モデル	65SAP2-TV-WALL-MOUNT
製品タイプ	フラットスクリーン用壁掛けマウント
使用目的	屋内専用
最大耐荷重	45 kg
対応壁材	木、コンクリート、コンクリートブロック
調整機能	あり（傾きおよび/または回転）
設置	2人必要
必要な工具	ドリル、ドライバー、水平器
安全性	調整時に挟み込みのリスク
お手入れ	柔らかい乾いた布で拭く
保証	2年間（StarTech.comの条件による）
マウントの重量	約3.5 kg
寸法（幅 x 高さ x 奥行き）	約60 x 40 x 5 cm

よくある質問 - 65SAP2-TV-WALL-MOUNT StarTech.com

壁掛けマウント65SAP2-TV-WALL-MOUNTの取り付け方法は？

設置には2人必要です。壁が画面の重量の少なくとも4倍に耐えられることを確認してください。水平器を使用し、適切な位置に穴を開けてください。付属のアンカーとネジで壁掛けマウントをしっかりと固定します。

このマウントの最大耐荷重は？

最大耐荷重は45kgです。怪我や損傷のリスクを避けるため、この制限を超えないでください。

対応する壁の種類は？

このマウントは木、コンクリート、コンクリートブロックの壁への設置用に設計されています。壁の構造が重量を支えられることを確認してください。

取り付けに特別な工具は必要ですか？

ドリル、ドライバー、水平器が必要です。付属の固定具がお使いの壁に適していることを確認してください。

このマウントを屋外で使用できますか？

いいえ、この製品は屋内専用です。屋外で使用すると、損傷や安全上のリスクが生じる可能性があります。

壁掛けマウントのお手入れ方法は？

柔らかい乾いた布で拭いてください。仕上げを傷める可能性のある強力な化学薬品は使用しないでください。

このマウントは傾きや回転が可能ですか？

はい、このマウントは必要に応じて傾きおよび/または回転調整が可能です。位置を調整する前に、すべてのケーブルが適切に配線されていることを確認してください。

この製品の保証期間は？

StarTech.comはこの壁掛けマウントに2年間の保証を提供しています。詳細についてはカスタマーサービスにお問い合わせください。

部品が不足している、または破損している場合の対処法は？

部品が不足または破損している場合は製品を使用しないでください。販売店またはStarTech.comサポートに連絡して交換部品を入手してください。

このマウントはすべてのフラットスクリーンに対応していますか？

このマウントは、重量が45kgを超えず、VESA互換性が確保されている限り、ほとんどのフラットスクリーンに対応します。お使いの画面の寸法と取り付けパターンを確認してください。

使用説明書 65SAP2-TV-WALL-MOUNT StarTech.com

薄型テレビ用壁掛け金具 - 最大65インチ、耐荷重45kg

製品ID

*製品はイメージと異なる場合があります。

1	延長アーム
2	取り付けレール
3	VESA垂直ブラケット
4	水準器
5	チルト調整ねじ
6	ケーブルクリップ

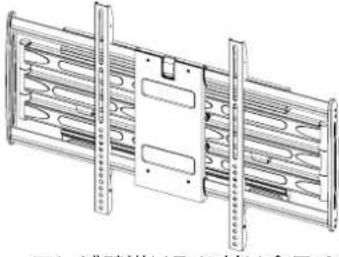

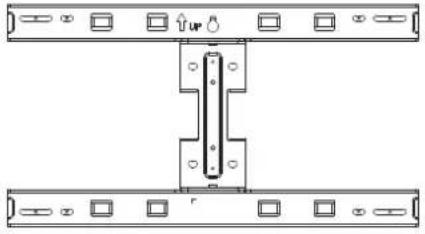

製品図

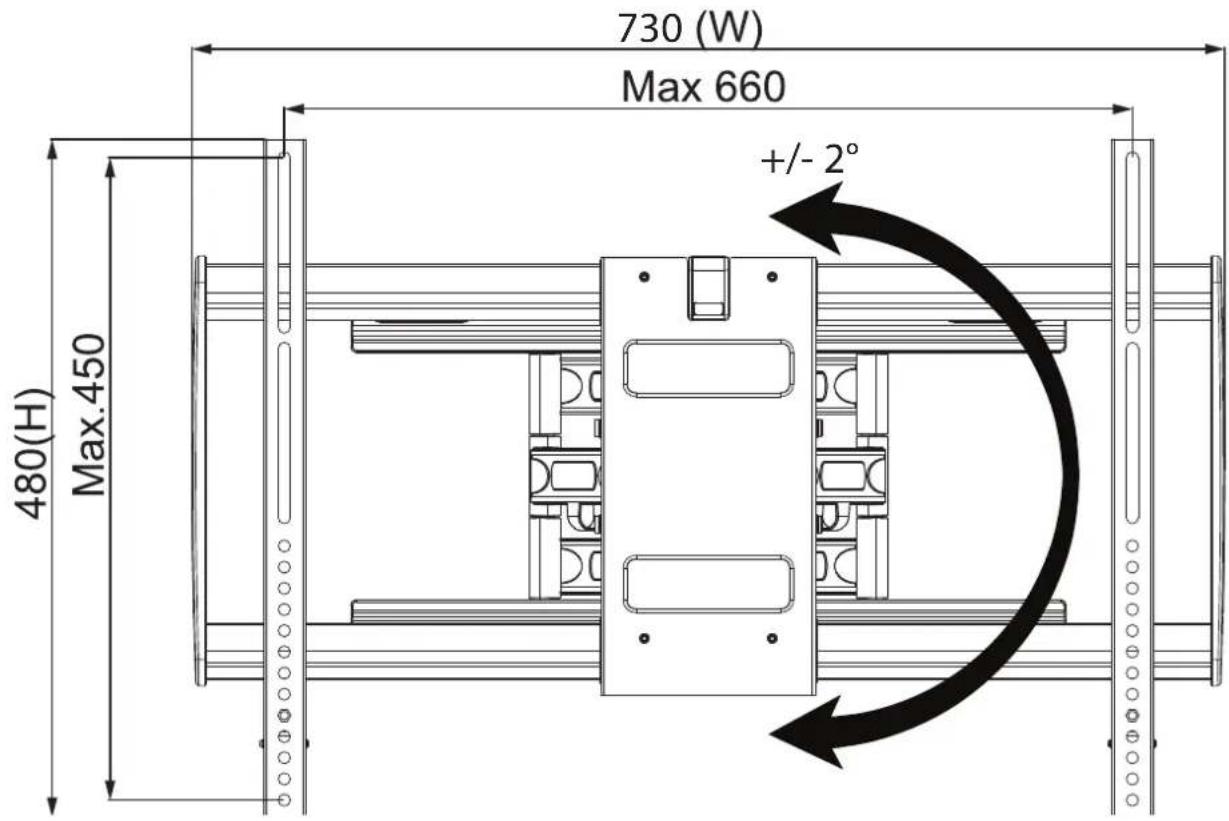

正面

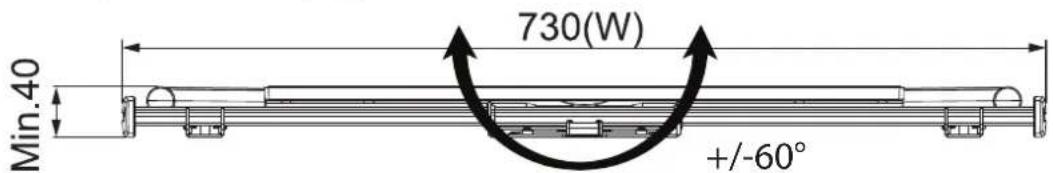

上面（折りたたんだ状態）

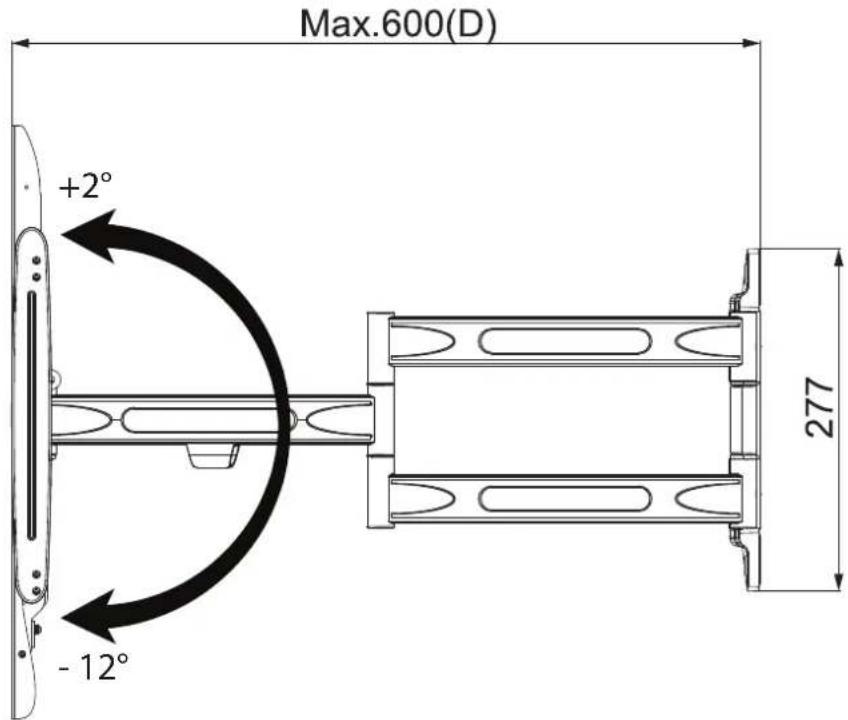

側面（伸ばした状態）

*单位：mm

パッケージ内容

テレビ壁掛け取り付け金具(A)数量:1		VESA垂直ブラケット(B)数量:2		VESA垂直ブラケット用ねじ(C)数量:2
壁取り付けテンプレート(D)数量:1		10mmレンチ(E)数量:1	M4×12mmねじ(F)Quantity:4	M4×18mmねじ(G)Quantity:4
M5×12mmねじ(H)数量:4	M6×12mmねじ(I)数量:4	M6×18mmねじ(J)数量:4	M8×12mmねじ(K)数量:4	M8×18mmねじ(L)数量:4
M8×25mmねじ(M)Quantity:4	5mm六角レンチ(N)数量:1	壁取り付け用ねじ(O)数量:5	コンクリートアンカー(P)数量:5	フッシャー(Q)数量:4
ユーザーマニュアル数量:1

必要条件

最新のマニュアル、製品情報、技術仕様、および適合宣言書については、HPをご覧ください: www.StarTech.com/ja-jp/65SAP2-TV-WALL-MOUNT

TV

• 耐荷重：45kg
• 対応VESAパターン：200×100、200×200、200×300、200×400、300×200、300×300、400×200、400×300、400×400、500×300、600×300、および600×400
• 対応ディスプレイサイズ：最大65インチ
• VESA規格に準拠した取り付け穴パターン

工具

• プラスドライバー
• マイナスドライバー
• スタッドファインダー（スタッド壁への取り付け用）
• 水準器
• 鉛筆
• ハンマー（コンクリート壁の取り付け用）
• 電動ドリル
• 5/16in (8mm) のスパナ
• 3/16in (\~4.5mm)の木工用ドリルビット。長さ55mm以上

- 25/64in (\~10mm)のコンクリート用ドリルビット。長さ55mm以上

Warnings

- StarTech.com K.K.は、この技術文書に記載されているインストール手順に起因するいかなる物的損害および/または人身事故に対して責任を負うものではありません。

- 最初に、この製品の組み立てや使用する前に、必ず取扱説明書最後までお読みいただき、内容をよくご確認ください。説明に従わない場合、怪我などの人身事故や物的損害が発生する可能性がありますので、十分ご注意ください。

- 壁面などの表面に穴を開ける前に、機器類の電源が切れていることを確認し、機器、電気、配管などの設備が配置される場所を予めご確認ください。

・本製品に同梱されている取付説明書や金具は、使用する壁面の構造によっては適切でない場合があります。本製品を壁面に取り付けるために必要な専門知識がない場合、または付属の金具の適合性を評価する必要がある場合は、専門の設置業者にご相談ください。

・この製品は、木製スタッド壁、堅牢なコンクリート壁、または軽量コンクリートブロック壁への設置を前提に設計されています。設置壁は、搭載機器の重量の少なくとも4倍の耐荷重を備えている必要があります。

・本製品の耐荷重を超えないようご注意ください。本製品に耐荷重以上の負荷がかかると、怪我などの人身事故や物的損害が発生する恐れがあります。

・モニターマウントの耐荷重：45kg。

・部品が欠けていたり、破損している場合は、本製品を絶対に操作しないでください。

・ディスプレイのねじは、過度に締め付けないでください。抵抗を感じたら、締め付けを中止してください。無理に締め続けると、ディスプレイの破損につながる恐れがあります。

・本製品に小さなお子様が乗って遊ばないようにして下さい。お子様が使用する際には、適切な監視を怠らないようにして下さい。

・本製品は、室内での使用を想定しています。戸外では使用しないで下さい。

- この製品の組み立ては必ず二人で行う必要があります。補助者なしで本製品の組み立てや機器の取り付けを行わないでください。

- 本製品に機器を追加する前に、本製品が適切に組み立てられていること、および本製品が追加した機器の重量に耐えられることを確認してください。

- 本製品を調整する前に、すべての機器が適切に固定されていることを確認してください。

- 機器の破損の原因となりますので、可動部分にケーブルなどが挟まれないようにしてください。

- 注意！ケーブルが挟まれるリスクを減らすために、ケーブルの適切な取り回し方法についての指示をよく読んで、それに従ってください。

- 【挟まれ注意！】指をはさむ危険があります。ディスプレイの調整時は、機械部品の動きで指などをはさむおそれのある箇所に手や指を近づけないでください。注意を怠ると、重大なけがにつながる恐れがありま。

壁に穴を開ける

スタッド壁（A）またはコンクリート/レンガ壁（B）

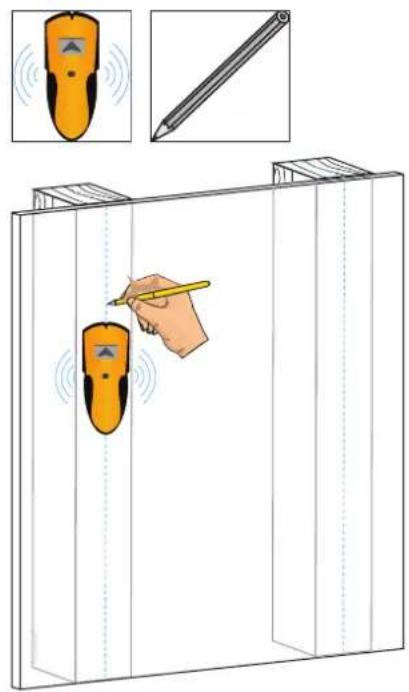

スタッド壁 (A)

A1 A2
