製品種別	フラットスクリーン用壁掛けブラケット
ブランド	StarTech.com
モデル	FPWARTS2
最大耐荷重	75 kg
VESA互換	100×100 mm から 400×400 mm
素材	スチール
色	ブラック
傾き	固定 (傾きなし)
回転	該当なし
最小奥行き	20 mm
製品寸法 (幅x高さx奥行き)	400 × 400 × 30 mm
製品重量	2.5 kg
壁取り付け必要	はい、認定専門家による
取り付けタイプ	壁固定
保証	2年
梱包内容	壁掛けブラケット、ネジ、プラグ、取扱説明書
対応壁材	コンクリート、レンガ、木材
認証	TÜV、UL
お手入れと清掃	柔らかい乾いた布で拭いてください
安全性	耐荷重を超えないようにしてください。壁の強度を確認してください。
修理可能性	修理可能な部品はありません。欠陥がある場合は交換してください。

よくある質問 - FPWARTS2 StarTech.com

FPWARTS2 壁掛けブラケットの最大耐荷重は？

FPWARTS2 壁掛けブラケットは最大 75 kg まで耐えられます。怪我や損傷を防ぐために、この制限を超えないでください。

このブラケットに対応するVESA寸法は？

このブラケットは 100×100 mm から 400×400 mm のVESA規格に対応しており、市場のほとんどのフラットスクリーンに対応します。

ブラケットにはすべての壁タイプに対応するネジが含まれていますか？

付属のキットには、コンクリート、レンガ、木材用のネジとプラグが含まれています。その他の素材（石膏ボードなど）の場合は、別途適切な固定具をご使用ください。

自分で取り付けることはできますか、それとも専門家に依頼する必要がありますか？

認定専門家による取り付けを強くお勧めします。不適切な固定はディスプレイの落下や怪我を引き起こす可能性があります。

ブラケットは何でできていますか？

ブラケットは高品質の強固なスチールで作られ、黒色仕上げで、強度と耐久性を保証します。

取り付け後のブラケットの奥行きは？

取り付け後のブラケットの奥行きは約 20 mm で、壁に非常に近い位置に設置できます。

ブラケットで画面を傾けることはできますか？

いいえ、FPWARTS2は 固定 ブラケットで、傾きや回転はできません。傾きが必要な場合は、可動式モデルをお選びください。

壁掛けブラケットのお手入れ方法は？

柔らかい乾いた布でほこりを拭き取ってください。仕上げを傷める可能性のある強力な化学薬品は使用しないでください。

部品が不足している、または破損している場合はどうすればよいですか？

部品が不足または破損している場合は、ブラケットを取り付けずに、StarTech.com カスタマーサービスに連絡して交換品を入手してください。

ブラケットに保証はありますか？

はい、ブラケットには製造上の欠陥に対する 2年 保証が付いています。クレームの際は購入証明書を保管してください。

使用説明書 FPWARTS2 StarTech.com

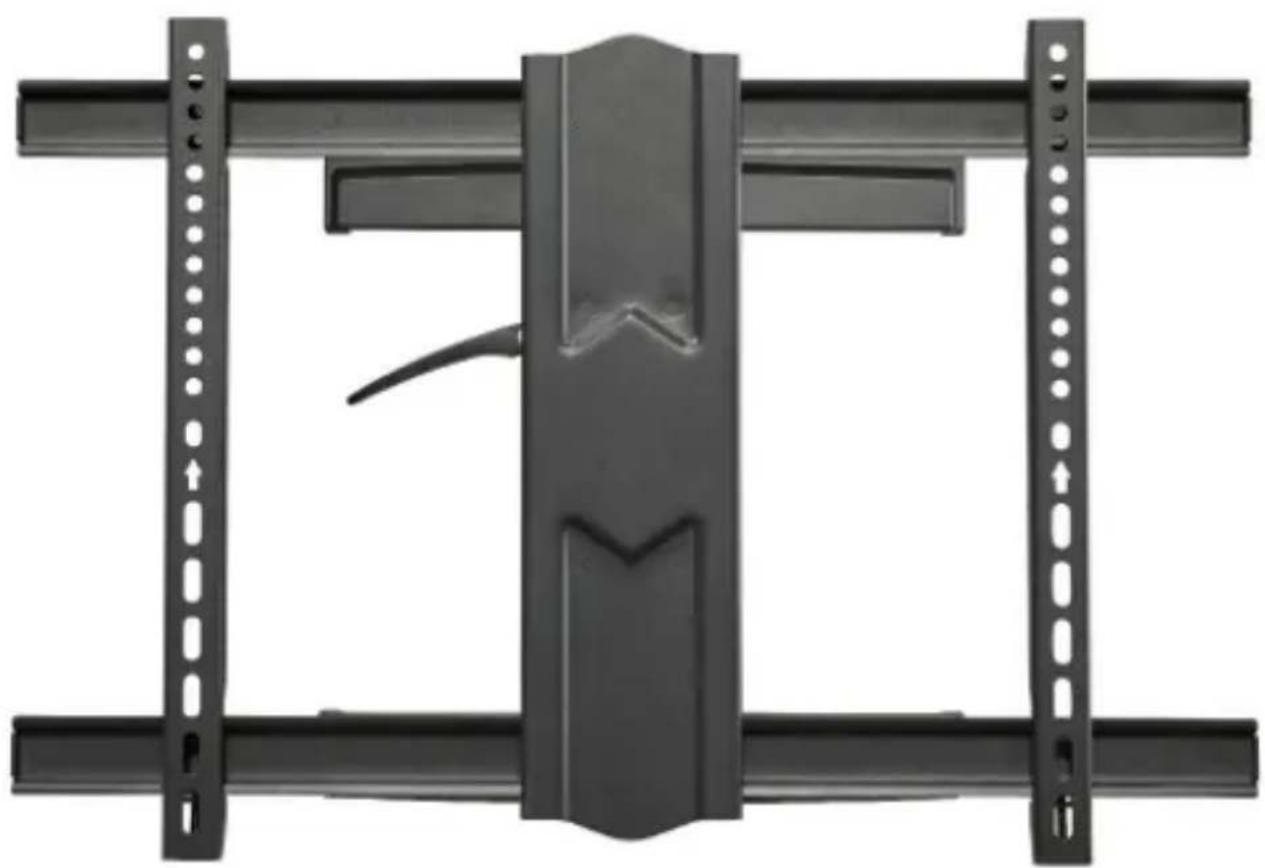

テレビ壁掛け金具 - 多関節アーム - 最大100インチ型テレビ対応

実際の製品は写真と異なることがあります。

取扱説明書

製品番号：FPWARTS2

最新の情報と仕様については、www.startech.com/FPWARTS2をご覧ください。

コンプライアンスについて

商標、登録商標、その他の保護された名称とシンボル使用

このマニュアルでは、StarTech.comとは一切関係のないサードパーティ企業の商標、登録商標、およびその他の保護された名称や記号を参照している場合があります。これらの参照は、説明のみを目的としており、StarTech.comによる製品またはサービスの推奨、あるいは該当するサードパーティ企業による本マニュアルが適用される製品の推奨を意味するものではありません。本書の本文中での直接的な認知にかかわらず、StarTech.comは、本マニュアルおよび関連文書に含まれるすべての商標、登録商標、サービスマーク、およびその他の保護された名前および記号がそれぞれの保有者の所有物であることをここに認めます。

PHILLIPS®は、米国Phillips Screw Companyの米国およびその他の国における登録商標です。

安全性について

安全对策

• 製品の設置やマウントは、使用地域の安全ガイドラインおよび建築基準に従い、有資格の専門業者が行うようにしてください。
• ケーブル（電源ケーブルと充電ケーブルを含む）は、適切な配置と引き回しを行い、電気障害やつまづきの危険性など、安全上のリスクを回避するようにしてください。

Safety Measures

- 必ず取扱説明書に従って本製品の組み立てを行って下さい。取り扱いを誤った場合に、傷害を負う恐れや物的損害が発生する恐れがあります。

- 取り付けるテレビの重量が、本製品で定められた最大積載重量を超えないようにして下さい。最大積載重量をオーバーした場合、傷害を負う恐れやテ装置に損害が発生する恐れがあります。本製品は、最大75kgまでの重量に対応しています。

- 本製品で使用している部品の一部が紛失していたり損傷している状態で使用するのは絶対に止めて下さい。

- この壁掛け金具は、木製の間柱、強固なコンクリート、軽量コンクリートブック壁への設置を想定して設計されています。また、取り付ける機器の重量の少なくとも4倍を支えることのできる壁面構造が必要です。

- 本製品に同梱されている取付け金具は、ご使用になる壁の構造に対して十分ではない場合があります。本製品を壁面に設置できるだけの専門知識がない場合は、専門業者に設置を依頼またはご使用になる壁面に適した取付け方法を問い合わせてください。

Warning Statements

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

Advertencias de Uso

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

ウォールマウントブラケットを壁面に固定......6

マウントプレートの挿入と固定……7

化粧カバーの装着....9

テレビマウントブラケットの装着....10

テレビをテレビ壁掛け金具本体に装着....12

操作....13

テレビの調整....13

配線....15

製品図

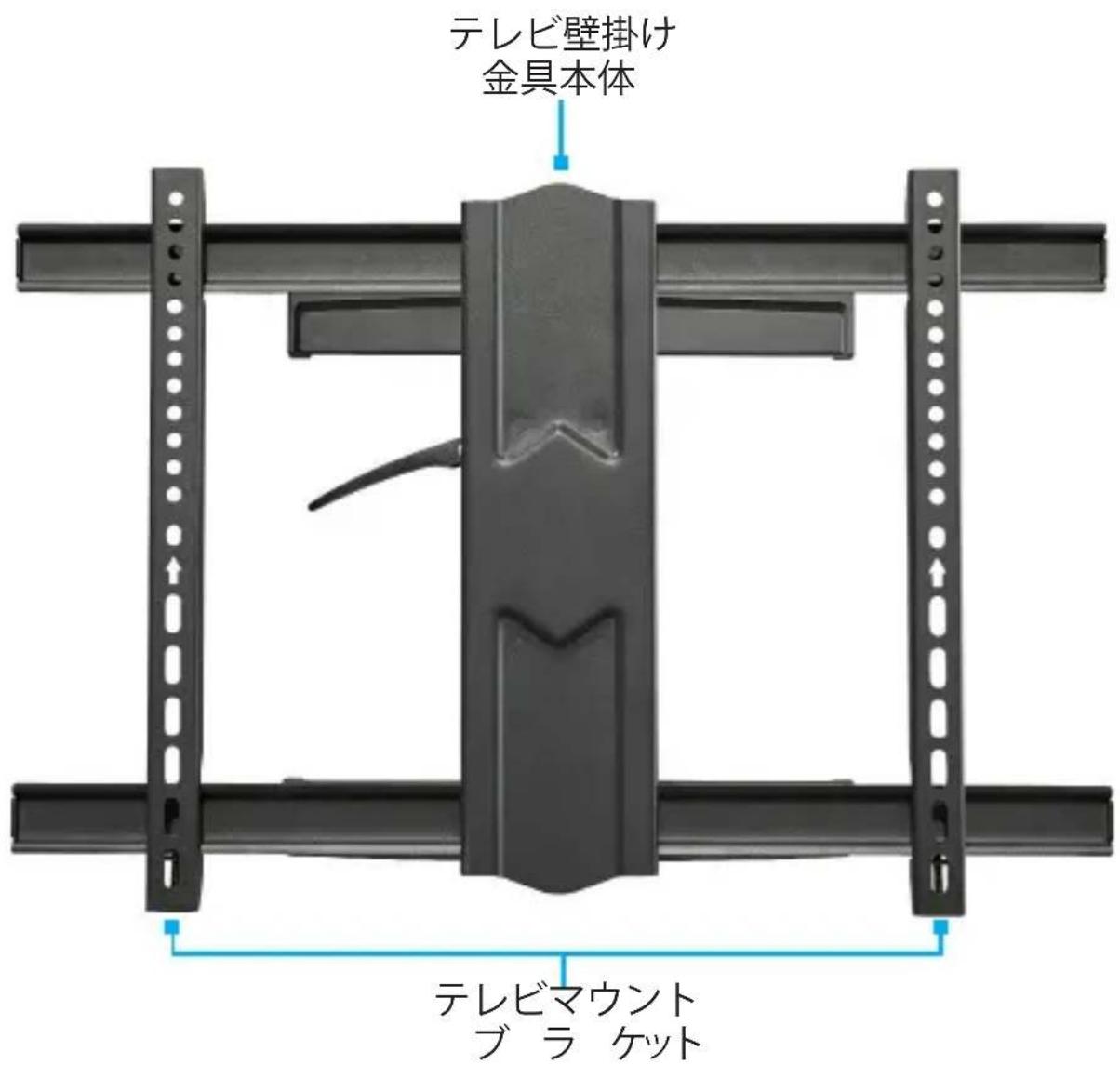

前面

テレビ壁掛け 金具本体 テレビマウント ブラ ケット

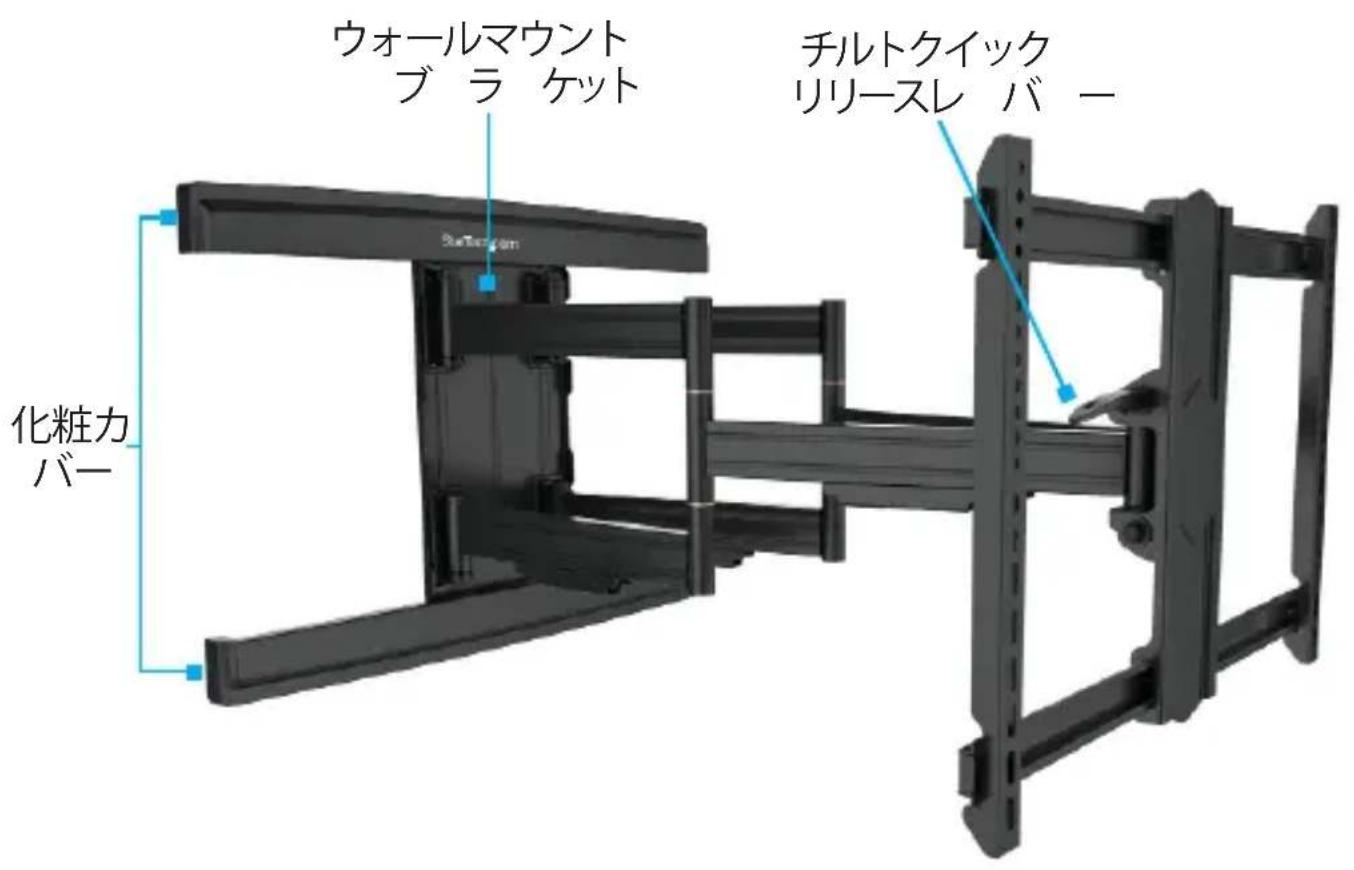

側面

ウォールマウント ブラ ケット チルトクイック リリースレ バー 化粧カ バー

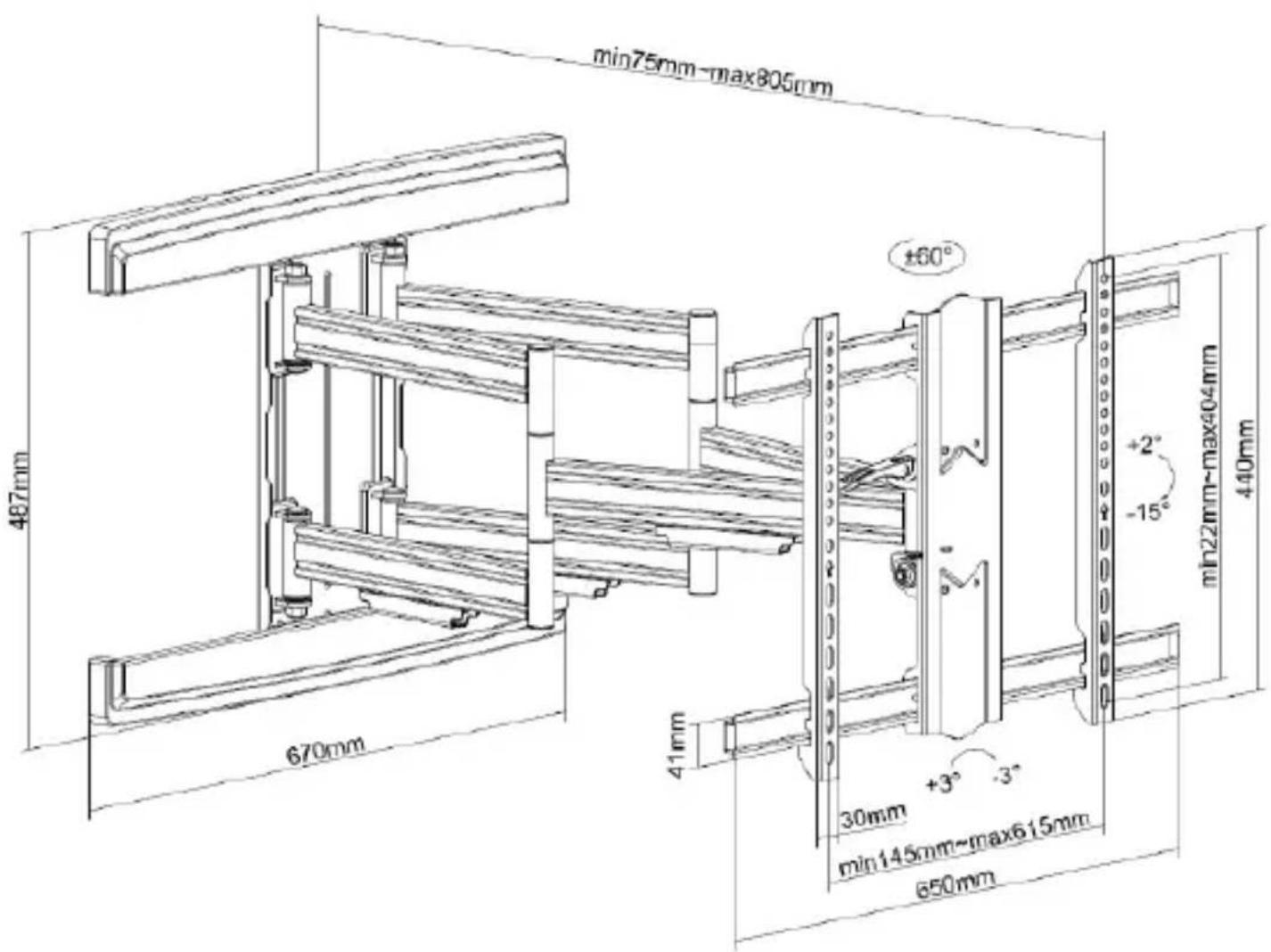

製品寸法

min75mm~max805mm 487mm 670mm ±60° +2° -15° min22mm~max404mm 440mm 30mm +3° -3° min145mm~max615mm 650mm 41mm

製品情報

パッケージ内容

・ウォールマウントブラケット×1
- 化粧カバー×2
・マウントプレート×2
- M6 x 15 mm ネジ x 7
・丸ワッシャー (小) x 7
・レンチ×1
・六角レンチx1
- M5 x 14 mm ネジ x 4
- M6 x 14 mm ネジ x 4
- M6 x 30 mm ネジ x 4
- M8 x 30 mm ネジx 4
- M8 x 50 mm ネジ x 4
・角ワッシャー×4
・スペーサー（小）×8
・スペーサー（大）×8
・丸ワッシャー (大) x6
- 取扱説明書x 1

取り付け金 具

· TV 壁掛け金具本体×1
・TV マウントブラケット×2
・マウントネジ x6
・ウォールアンカー×6

必要なもの

・ VESAマウント対応ディスプレイ
- プラスドライバー
- 水平器
- 設置面

技術仕様

項目 仕様
耐荷重	最大75kg
チルト	+2°/-15°
画面サイズ	最大100インチ(2540 mm)
スイベル	+60°/-60°
VESAマウント穴パターン	最小:200x100最大:600x400

取り付け方法

ウォールマウントブラケットを壁面に固定

警告:このテレビ壁掛け金具は、木製間柱、固体コンクリート、軽量コンクリートブロックなどへの取付を想定しています。壁面の構造には、少なくとも設置機器の4倍の重さを支える強度が必要となります。壁面の構造によっては、この製品に付属の取り付け金具では十分な強度が得られない場合があります。専門の業者に本テレビ壁掛け金具の取り付けを依頼してください。この注意が守られない場合、怪我や機器の損傷につながる恐れがあります。

FPWARTS2は、付属の取り付け金具を使用して設置することができます。水平器を使用し、ウォールブラケットが水平になっていることを確認してから設置面に取り付けてください。

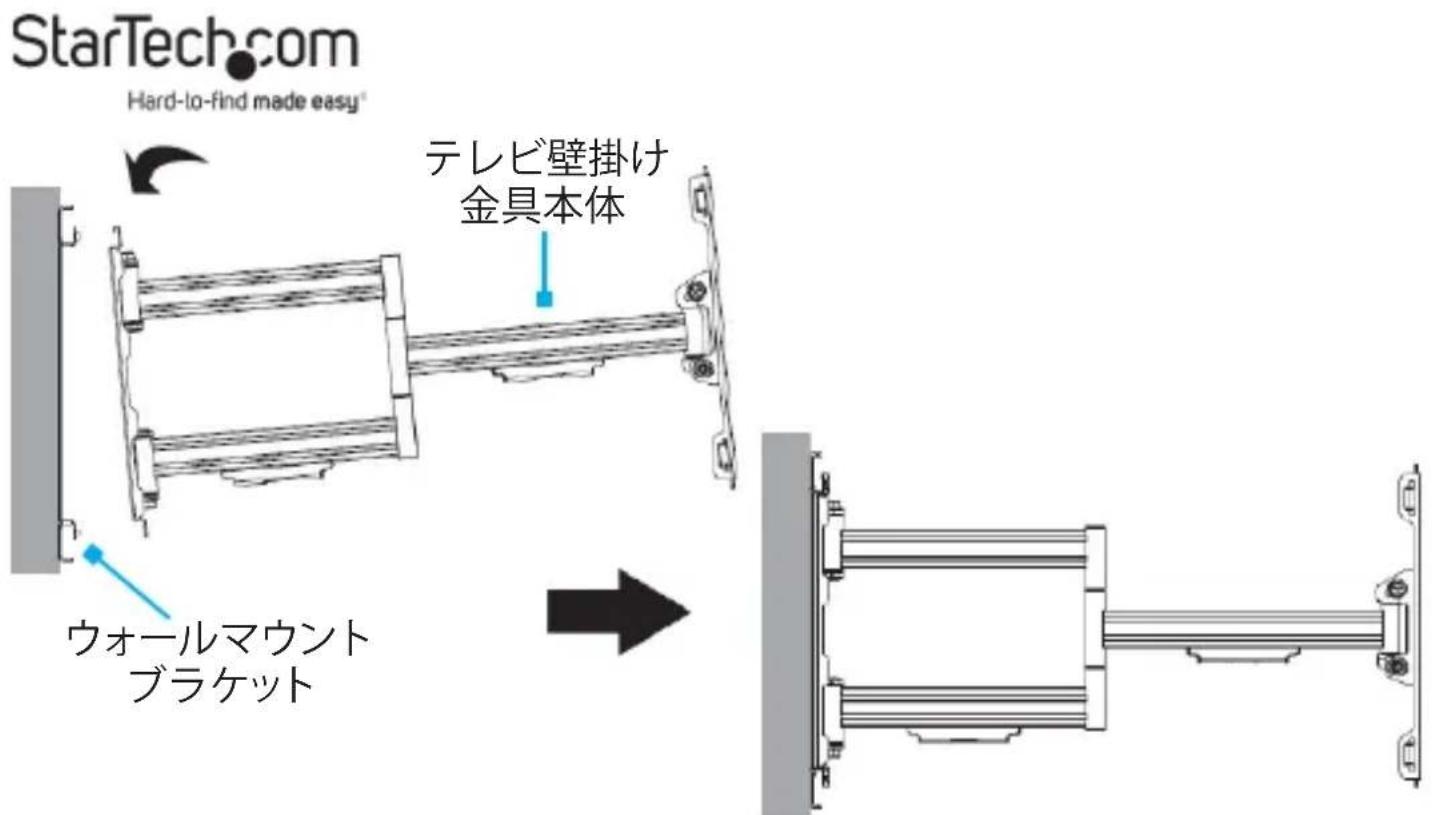

テレビ壁掛け金具本体の装着

1. テレビ壁掛け金具本体をウォールマウントブラケットに向けて引き上げます。
2. テレビ壁掛け金具本体上部をウォールマウントブラケットの上部エッジに引っ掛けます。
3. テレビ壁掛け金具本体の下部を、ウォールマウントブラケットにはまるまで押し下げます。(図1)

StarTech.com Hard-to-find made easy® テレビ壁掛け 金具本体 ウォールマウント ブラケット

图1

マウントプレートの挿入と固定

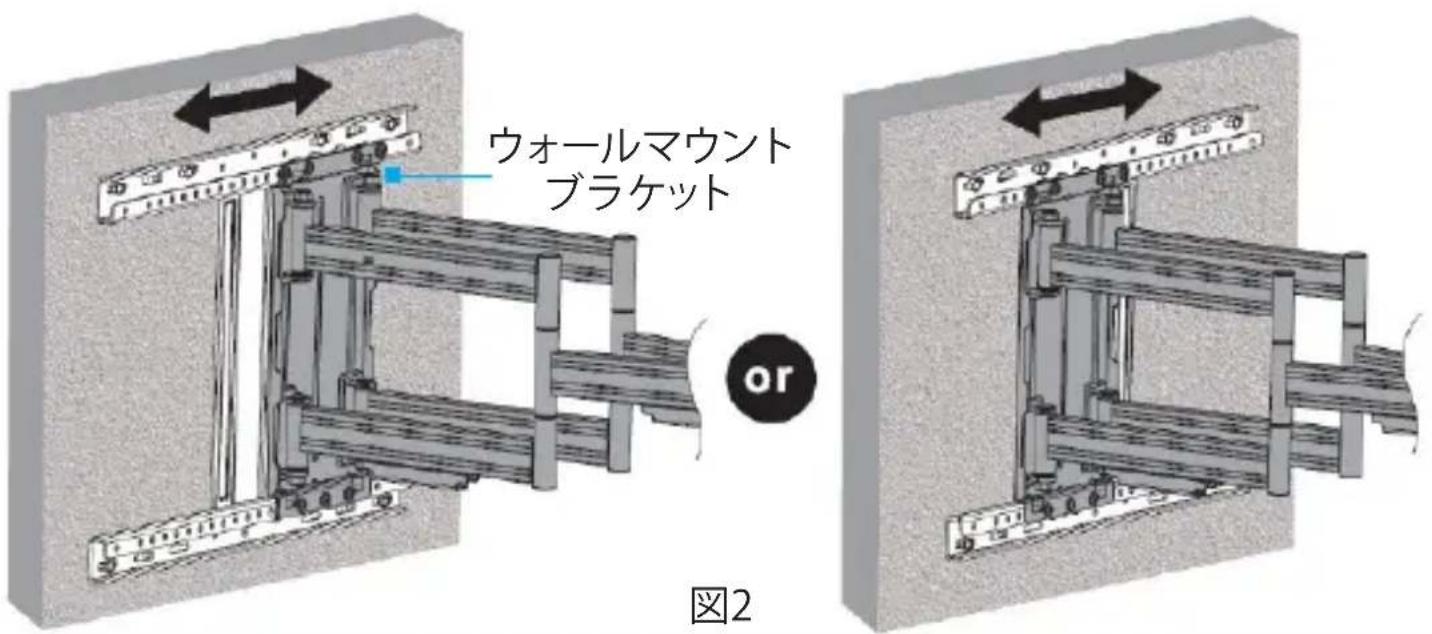

1. ウォールマウントブラケットに沿って、テレビ壁掛け金具本体の最終位置を決定します。決めた位置にテレビ壁掛け金具本体をスライドさせます。(図2)

注意:テレビ壁掛け金具本体の穴とウォールマウントブラケットの穴が一致するようにしてください。

ウォールマウント ブラケット or 図2

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

1. マウントプレート1個をテレビ壁掛け金具本体上部の後ろ、本体とウォールブラケットが接触する部分に挿入します。マウントプレートの2つの突起が上を向くように挿入してください。
2. マウントプレートの穴と、テレビ壁掛け金具本体およびウォールマウントブラケットの穴を揃えます。(図 3)

六角レンチ

图3

1. マウントプレートを抑えながら、M6 x 15mm 六角ネジ4個を丸ワッシャー(小) 4個に通し、テレビ壁掛け金具本体、ウォールブラケット、マウントプレートの上部の穴に挿入します。

2. M6 x 15mm 六角ネジ4個を六角レンチで途中まで締めます。

3. マウントプレート1個をテレビ壁掛け金具本体下部の後ろ、本体とウォールブラケットが接触する部分に挿入します。マウントプレートの2つの突起が下を向くように挿入してください。

4. マウントプレートの穴と、テレビ壁掛け金具本体およびウォールマウントブラケットの穴を揃えます。
5. マウントプレートを抑えながら、M6 x 15mm 六角ネジ3個を丸ワッシャー(小) 3個に通し、テレビ壁掛け金具本体、ウォールブラケット、マウントプレートの下部の穴に挿入します。
6. M6 x 15mm 六角ネジ7個全部を六角レンチで締めます。

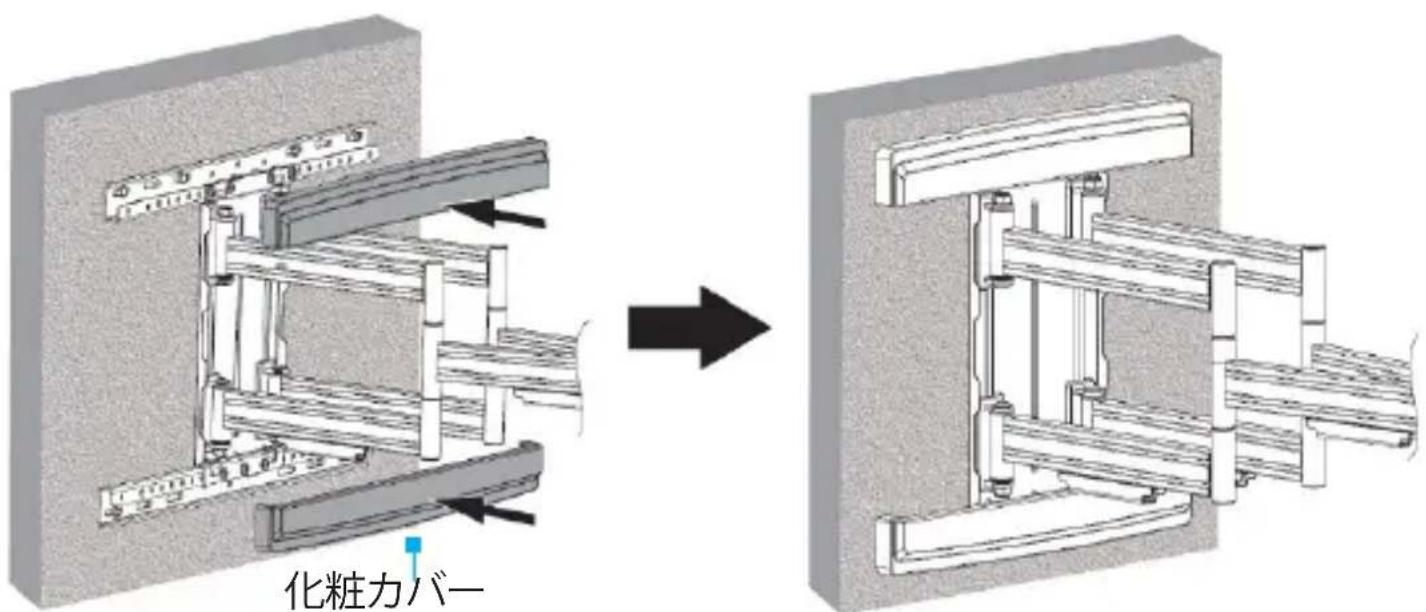

化粧カバーの装着

・上下の化粧カバーをテレビ壁掛け金具本体に取り付けます。それぞれの化粧カバーのタブがカチっとなるまでテレビ壁掛け金具本体に化粧カバーをかぶせます。(図4)

化粧カバー

图4

テレビマウントブラケットの装着

1. テレビ背面にアクセスできるよう画面を下に向けて、布などを敷いた平面にテレビを置きます。
2. （オプショナル）テレビの背面に装着済みのVESA金具があるか確認し、あれば取り外します。

注意:すべてのテレビにVESA金具がついているとは限りません。VESAマウント用のネジ4個のみを取り外してください。テレビ本体の構造を支えているネジを取り外さないでください。

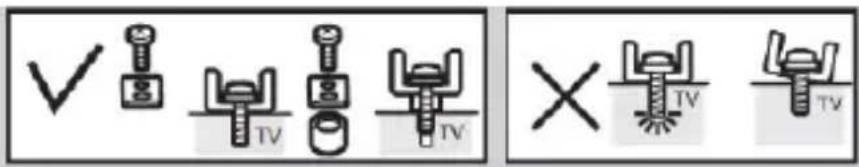

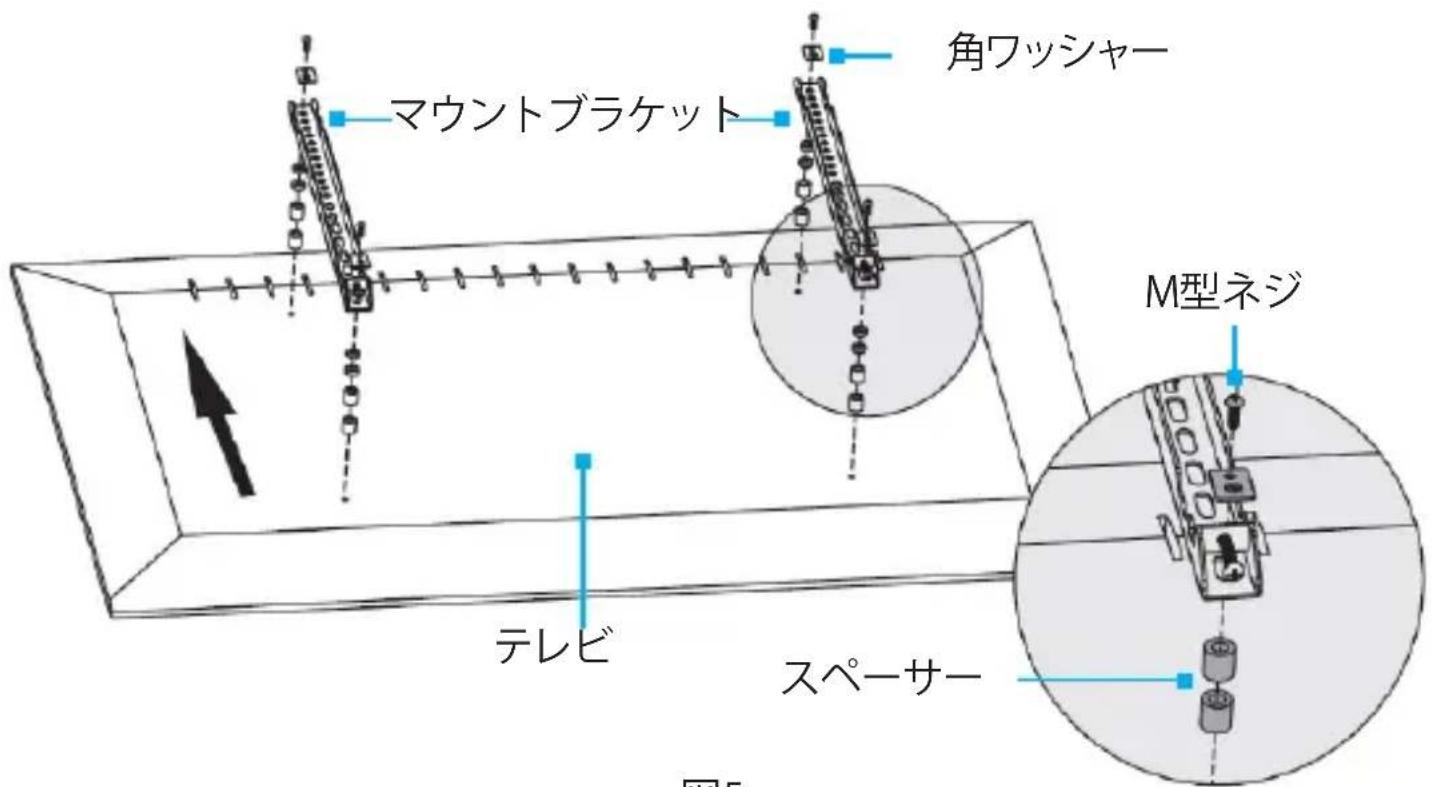

1. (オプショナル) 付属のM型ネジが長すぎる場合は、スペーサー(小または大)を、必要な数だけVESA取り付け穴の上に配置します。(図5)

マウントブラケット 角ワッシャー テレビ スペーサー M型ネジ 図5

图5

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

1. テレビ背面のVESA取付穴の上にテレビマウントブラケットを並行に配置します。テレビマウントブラケットの矢印が、テレビの下を向くようにします。(図6)
2. 角ワッシャー4個をテレビマウントブラケットの上に置きます。角ワッシャーの穴をVESAマウント穴と合わせます。

注意:角ワッシャー1個につき、2つの穴があります。M型ネジに合う穴を使用してください。

1. 適切なサイズのM型ネジ(例:M5 x 14mm ネジなど)を、角ワッシャー、テレビマウントブラケット、スペーサー(オプショナル)、テレビにねじ込みます。(図6)

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

1. プラスドライバーを使用し、M型ネジが縦ブラケットの表面と同じ位置に下がるまで締めます。

警告! M型ネジを締め付けすぎないでください。もし、予想外の抵抗があった場合は、直ちに使用を中止し、別の長さのM型ネジを使用してみてください。

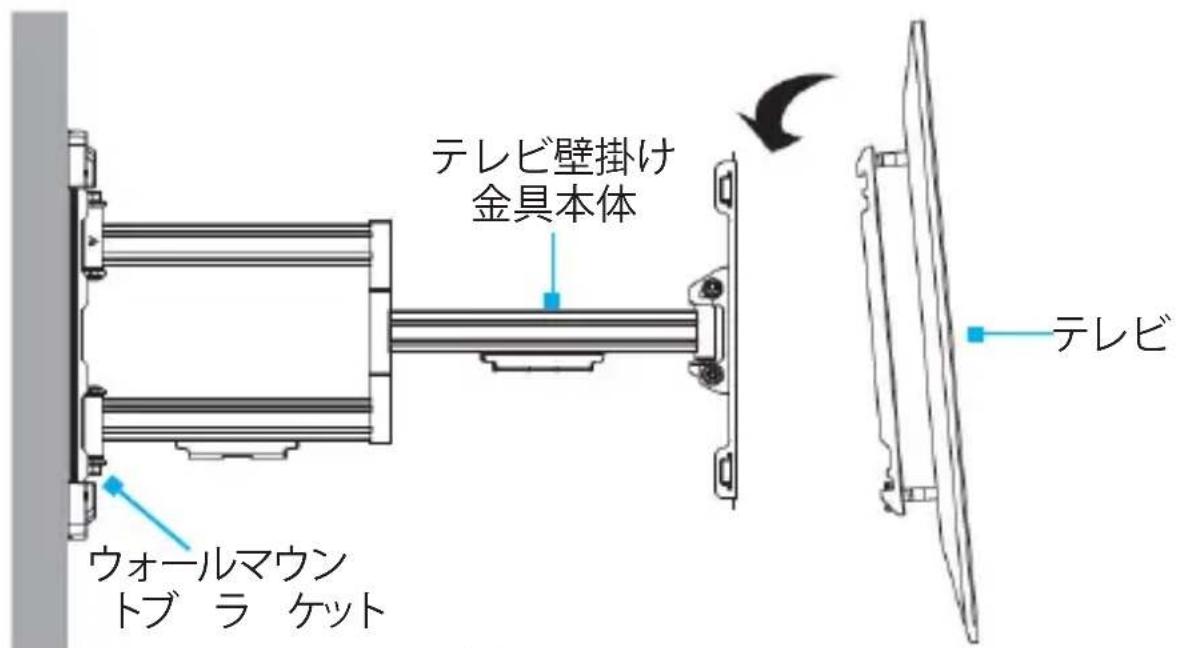

テレビをテレビ壁掛け金具本体に装着

1. プラスドライバーを使用し、テレビマウントブラケットの一番下にあるネジを取り外します。
2. テレビを持ち上げ、テレビ壁掛け金具本体に引っ掛けます。 この作業は2人で行ってください。

ヒント: テレビマウントブラケットのフックをテレビ壁掛け 金具本体の上部レールと揃えると掛けやすくなります。 (図7)

注意:適切な方法でテレビを持ち上げてください。

テレビ壁掛け 金具本体 ウオールマウン トブ ラ ケット テレビ

图7

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

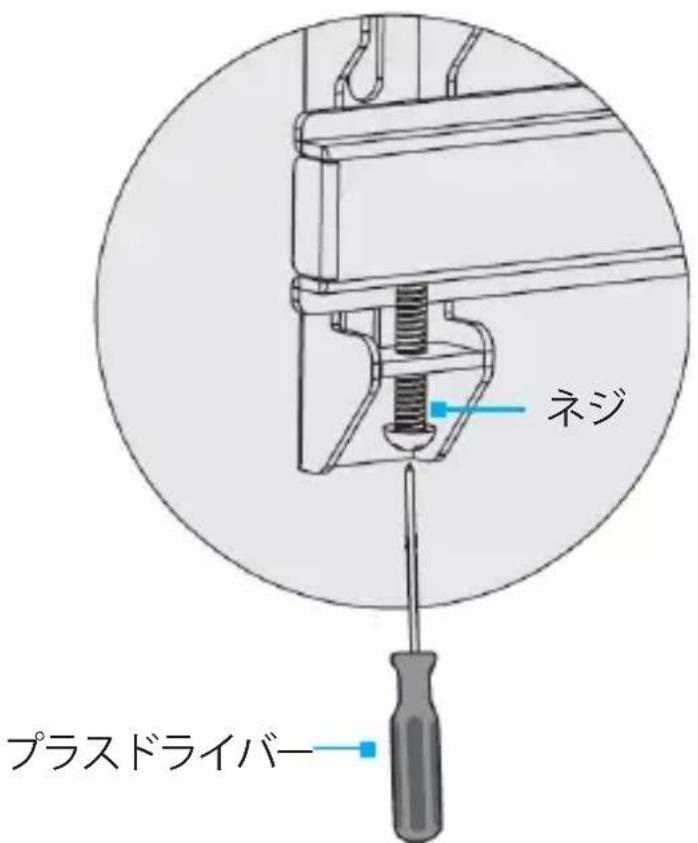

1. テレビマウントブラケットの一番下にネジを戻し入れ、プラスドライバーで締めます。(図8)

ネジ プラスドライバー

图8

操作

テレビの 調 整

警告!テレビを調整する際は、可動パーツに指を挟まないように気をつけてください。

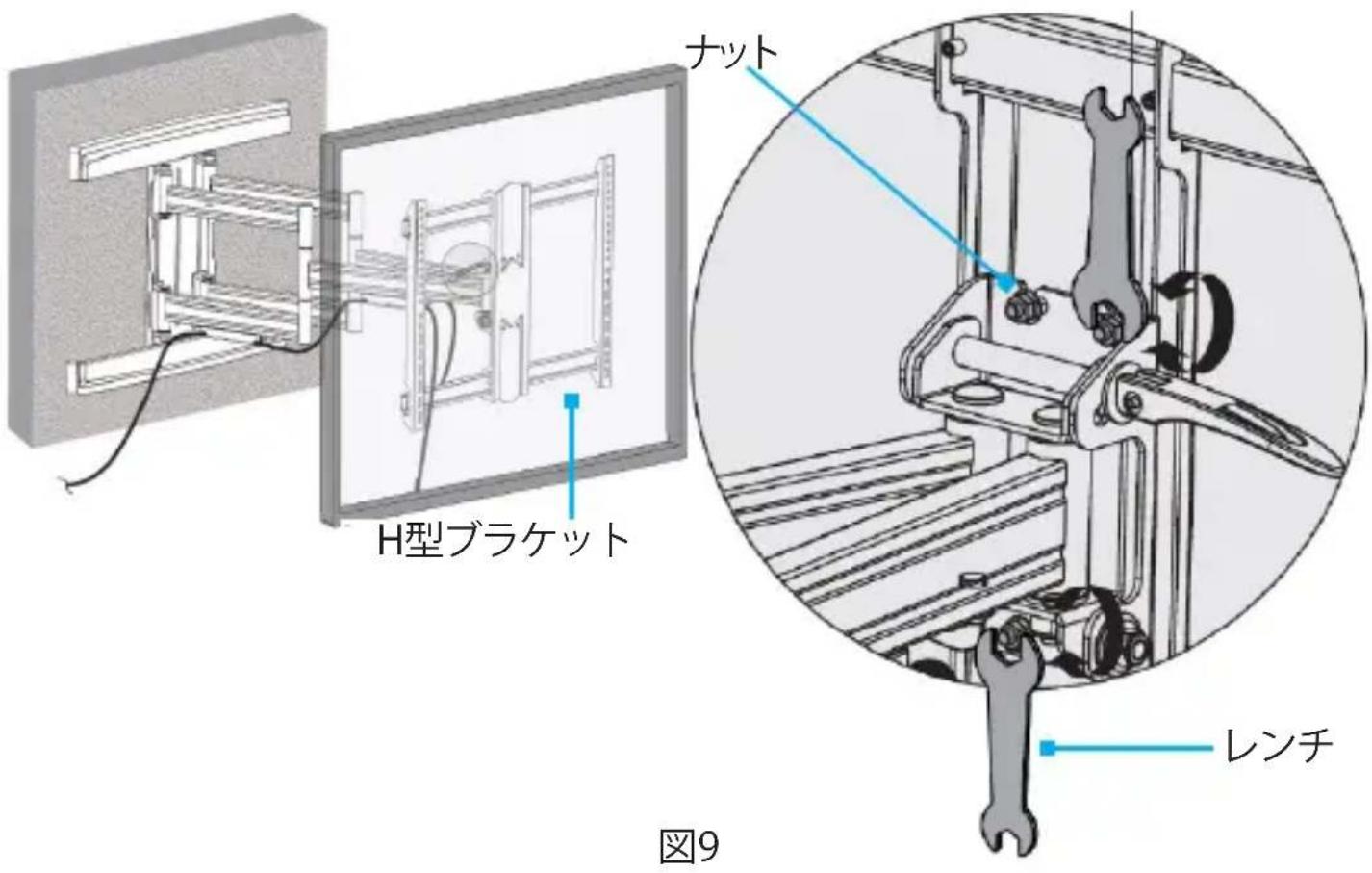

回転調整

注意:以下の調整ステップは、2人がかりで行うことを推奨します。

1. H型ブラケットの裏にある4つのナットをレンチで部分的にゆるめます。

2. テレビが水平になるように調整します。

ヒント：気泡水平器を使用すると便利です。

1. H型ブラケットの裏にある4つのナットをレンチで締めます。(図9)

H型ブラケット ナット レンチ 図9

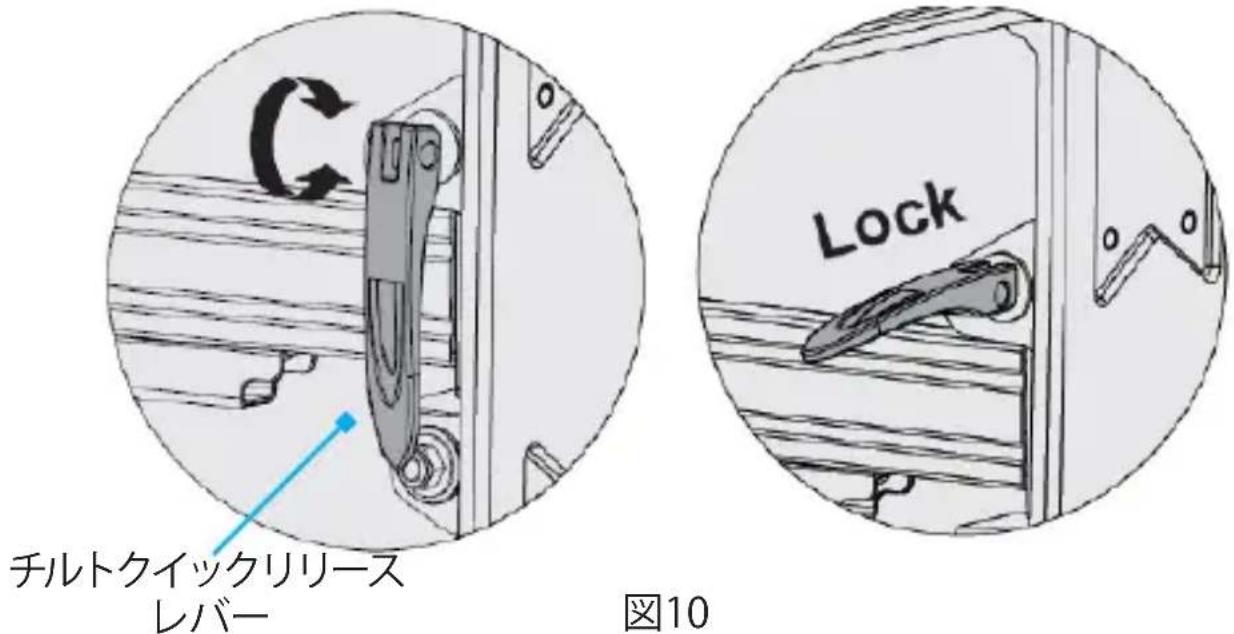

チルト調整

1. H型ブラケットの背面にあるチルトクイックリリースレバーを押し下げます。
2. テレビを前後に動かしてチルトを調整します。
3. H型ブラケットの背面にあるチルトクイックリリースレバーを押し上げます。(図10)

チルトクイックリリース レバー

スイベル調整

テレビを左右に動かして希望のビュー角度に調整します。

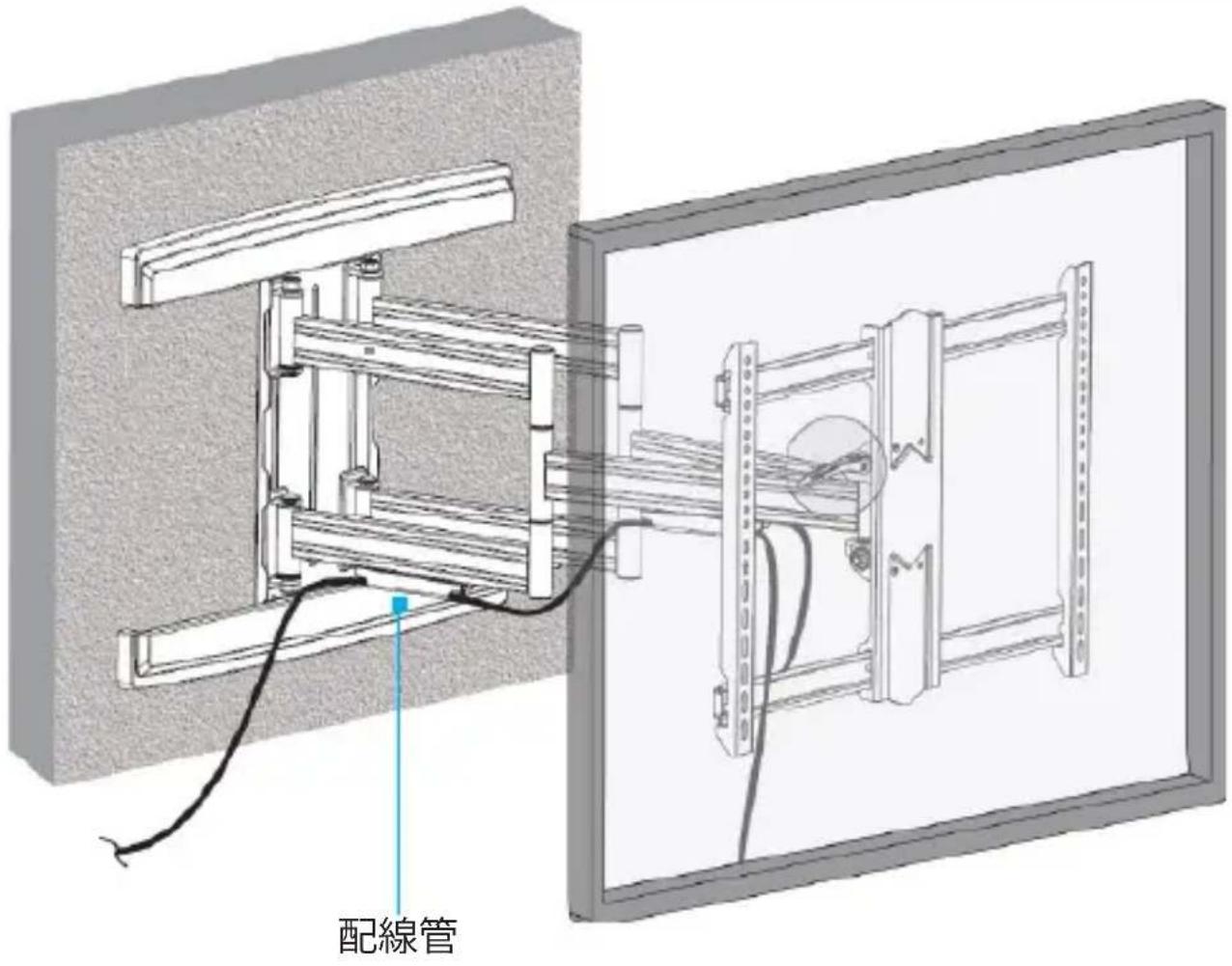

配線

1. 電源ケーブルとビデオケーブルをすべてテレビに接続します。
2. 電源ケーブルとビデオケーブルをテレビ壁掛け金具本体の下についている2つの配線管に挟みます。(図11)
3. （オプショナル）反対側のケーブル端を設置面の裏側に引き回します。

注意:このオプションについては、専門の業者に相談してください。壁内配線を行うには、特別な工具、手順、または特殊なケーブルが必要となる場合があります。

配線管

图11

製品保証について

この製品には、5年間保証がついています。

製品保証の諸条件と詳細については、こちらをご覧ください：www.startech.com/warranty.

責任制限

いかなる場合も、StarTech.com Ltd. および StarTech.com USA LLP（またはその役員、取締役、従業員、代理人）の、製品の使用に起因または関連する損（直接または間接、特別、懲罰、付随、結果的、その他）、利益の損失、事業の失、またはいかなる金銭的損失に対する責任は、製品に対して実際に支払った金額を超えないものとします。また、本製品を使用したことにより生じたいかる損害についても、本製品に対して支払われた実費を超えないものとします。

国または州によっては、偶発的または派生的な損害の除外または制限を認めていません。このような法律が適用される場合、このステートメントに含まれ制限または除外は、お客様に適用されない場合があります。
