FPWARTS1 - 壁掛け金具 StarTech.com - 無料のユーザーマニュアル

製品タイプ	フラットスクリーン用壁掛けブラケット
ブランド	StarTech.com
モデル	FPWARTS1
寸法（約）	40×25×5 cm
製品重量	1.5 kg
最大耐荷重	50 kg
VESA対応	75x75 mm ～ 400x400 mm
取付タイプ	固定式、壁掛け
素材	高耐力鋼
壁からの距離	約 2 cm
電源	なし（パッシブ）
設置	認定プロフェッショナルによる設置、地域の基準に準拠
メンテナンスと清掃	柔らかく乾いた布を使用、研磨剤入りの製品を避ける
安全上の注意	最大荷重を超えないこと；壁が重量の4倍に耐えられるか確認
交換部品	入手不可；完全交換が必要
修理可能性	ユーザーによる修理不可

よくある質問 - FPWARTS1 StarTech.com

FPWARTS1 壁掛けブラケットの最大耐荷重は？

FPWARTS1 壁掛けブラケットは最大50 kgまで対応可能です。この制限を超えると損傷や怪我の原因となるため、絶対に守ってください。

このブラケットはすべての画面に対応していますか？

75x75 mm から 400x400 mm のVESA規格に対応した画面に対応しています。お使いの画面の取り付け寸法をご確認ください。

設置には専門家に依頼する必要がありますか？

はい、設置は地域の基準や建築基準に従い、認定プロフェッショナルが行う必要があります。

設置に必要な工具は何ですか？

一般的な工具としては、ドリル、水準器、モンキーレンチ、ドライバーなどがあります。壁に適したアンカーとネジが付属しています。

ブラケットは石膏ボードの壁に設置できますか？

はい、壁が補強されているか、適切なアンカー（モーリーボルト）を使用すれば可能です。壁は画面の重量の4倍以上に耐えられる必要があります。

壁掛けブラケットの掃除方法は？

ほこりを取るには柔らかく乾いた布を使用してください。塗装を傷める可能性のある刺激の強い洗剤は避けてください。

この商品には保証がありますか？

StarTech.comはこの壁掛けブラケットに永久保証を提供しています。不具合がある場合はカスタマーサービスにお問い合わせください。

ブラケットは画面の傾斜を調整できますか？

いいえ、FPWARTS1は固定式ブラケットです。傾斜や回転はできません。

画面と壁の最小距離はどのくらいですか？

画面は壁から約2 cmの位置に取り付けられ、非常に薄いプロファイルを実現します。

このブラケットを50 kgを超える画面に使用できますか？

いいえ、怪我や物的損害のリスクがあります。最大耐荷重は厳密に50 kgです。

使用説明書 FPWARTS1 StarTech.com

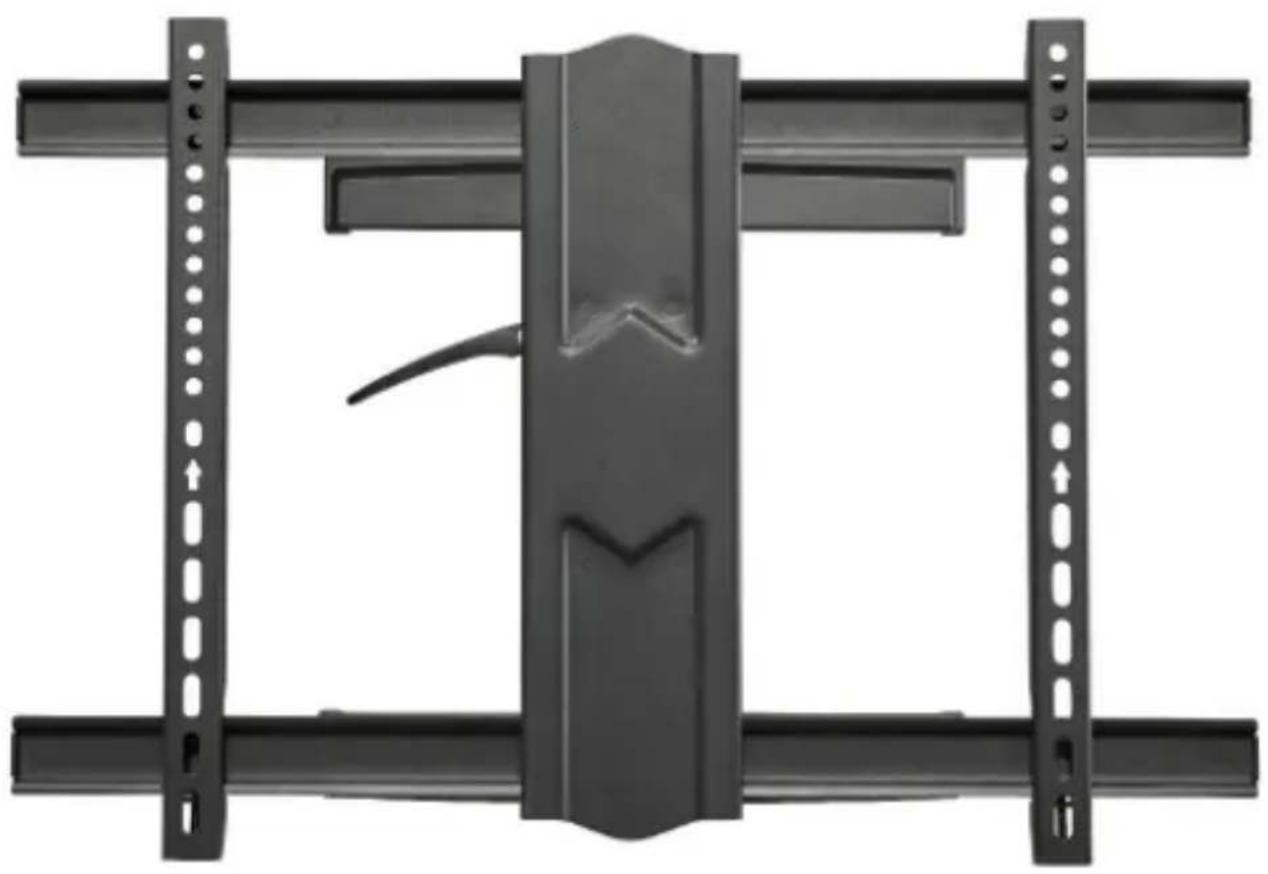

テレビ壁掛け金具 - 多関節アーム - 最大80インチ型テレビ対応

実際の製品は写真と異なることがあります。

取扱説明書

製品番号：FPWARTS1

最新の情報と仕様については、www.startech.com/FPWARTS1をご覧ください。

コンプライアンスについて

商標、登録商標、その他の保護された名称とシンボル使用

このマニュアルでは、StarTech.comとは一切関係のないサードパーティ企業の商標、登録商標、およびその他の保護された名称や記号を参照している場合があります。これらの参照は、説明のみを目的としており、StarTech.comによる製品またはサービスの推奨、あるいは該当するサードパーティ企業による本マニュアルが適用される製品の推奨を意味するものではありません。本書の本文中での直接的な認知にかかわらず、StarTech.comは、本マニュアルおよび関連文書に含まれるすべての商標、登録商標、サービスマーク、およびその他の保護された名前および記号がそれぞれの保有者の所有物であることをここに認めます。

PHILLIPS®は、米国Phillips Screw Companyの米国およびその他の国における登録商標です。

安全性について

安全对策

• 製品の設置やマウントは、使用地域の安全ガイドラインおよび建築基準に従い、有資格の専門業者が行うようにしてください。
• ケーブル（電源ケーブルと充電ケーブルを含む）は、適切な配置と引き回しを行い、電気障害やつまづきの危険性など、安全上のリスクを回避するようにしてください。

Safety Measures

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/sup

注意

- 必ず取扱説明書に従って本製品の組み立てを行って下さい。取り扱いを誤った場合に、傷害を負う恐れや物的損害が発生する恐れがあります。

- 取り付けるテレビの重量が、本製品で定められた最大積載重量を超えないようにして下さい。最大積載重量をオーバーした場合、傷害を負う恐れやテ装置に損害が発生する恐れがあります。本製品は、最大50kgまでの重量に対応しています。

- 本製品で使用している部品の一部が紛失していたり損傷している状態で使用するのは絶対に止めて下さい。

- この壁掛け金具は、木製の間柱、強固なコンクリート、軽量コンクリートブック壁への設置を想定して設計されています。また、取り付ける機器の重量の少なくとも4倍を支えることのできる壁面構造が必要です。

- 本製品に同梱されている取付け金具は、ご使用になる壁の構造に対して十分ではない場合があります。本製品を壁面に設置できるだけの専門知識がない場合は、専門業者に設置を依頼またはご使用になる壁面に適した取付け方法を問い合わせてください。

Warning Statements

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/sup

Mensagens de Aviso

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/sup

Advertencias de Uso

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/sup

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/sup

ウォールマウントブラケットを壁面に固定......6

マウントプレートの挿入と固定……7

化粧カバーの装着....9

テレビマウントブラケットの装着....10

テレビをテレビ壁掛け金具本体に装着....12

操作....14

テレビの調整....14

配線....16

製品図

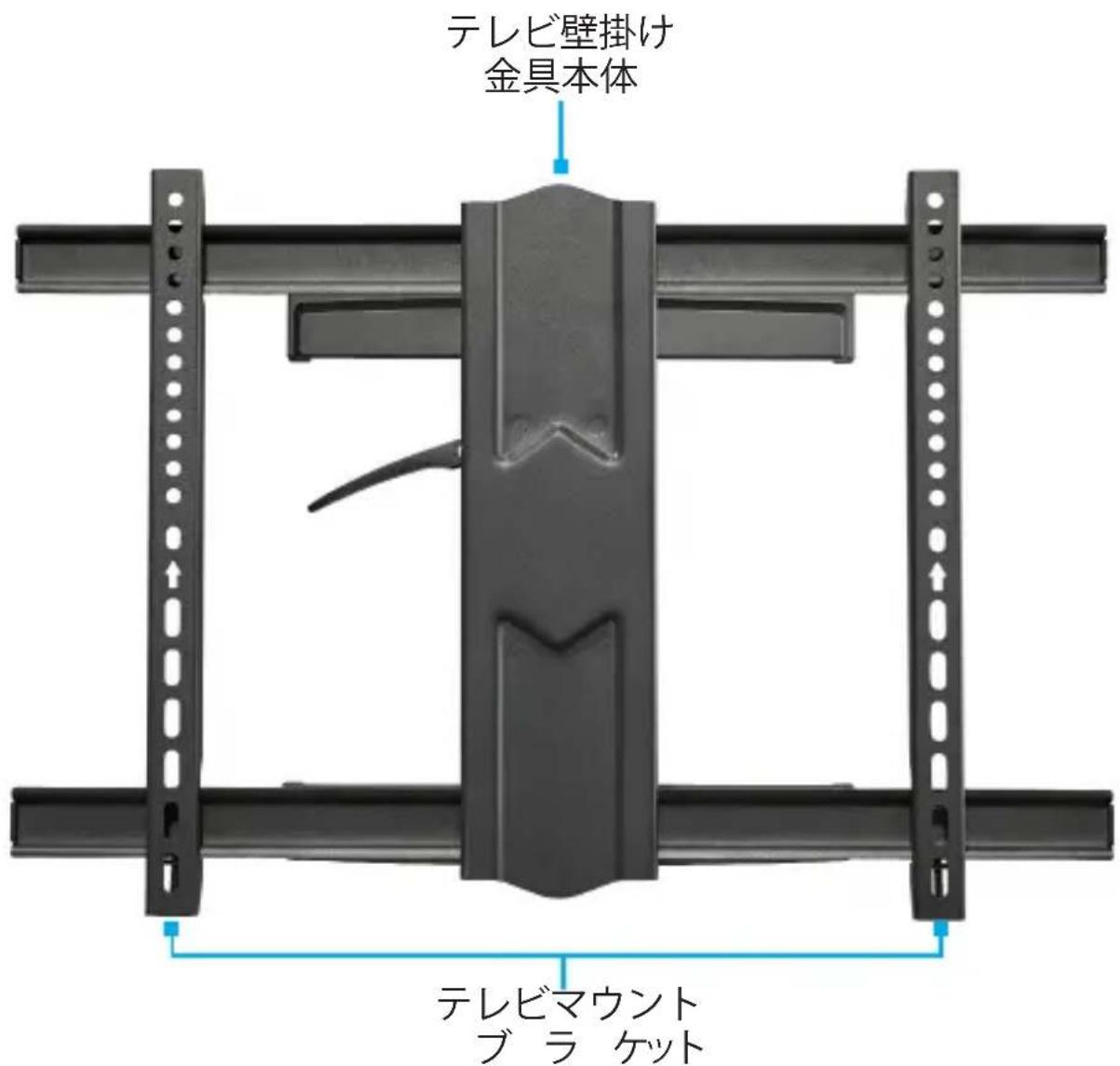

前面

テレビ壁掛け 金具本体 テレビマウント ブラ ケット

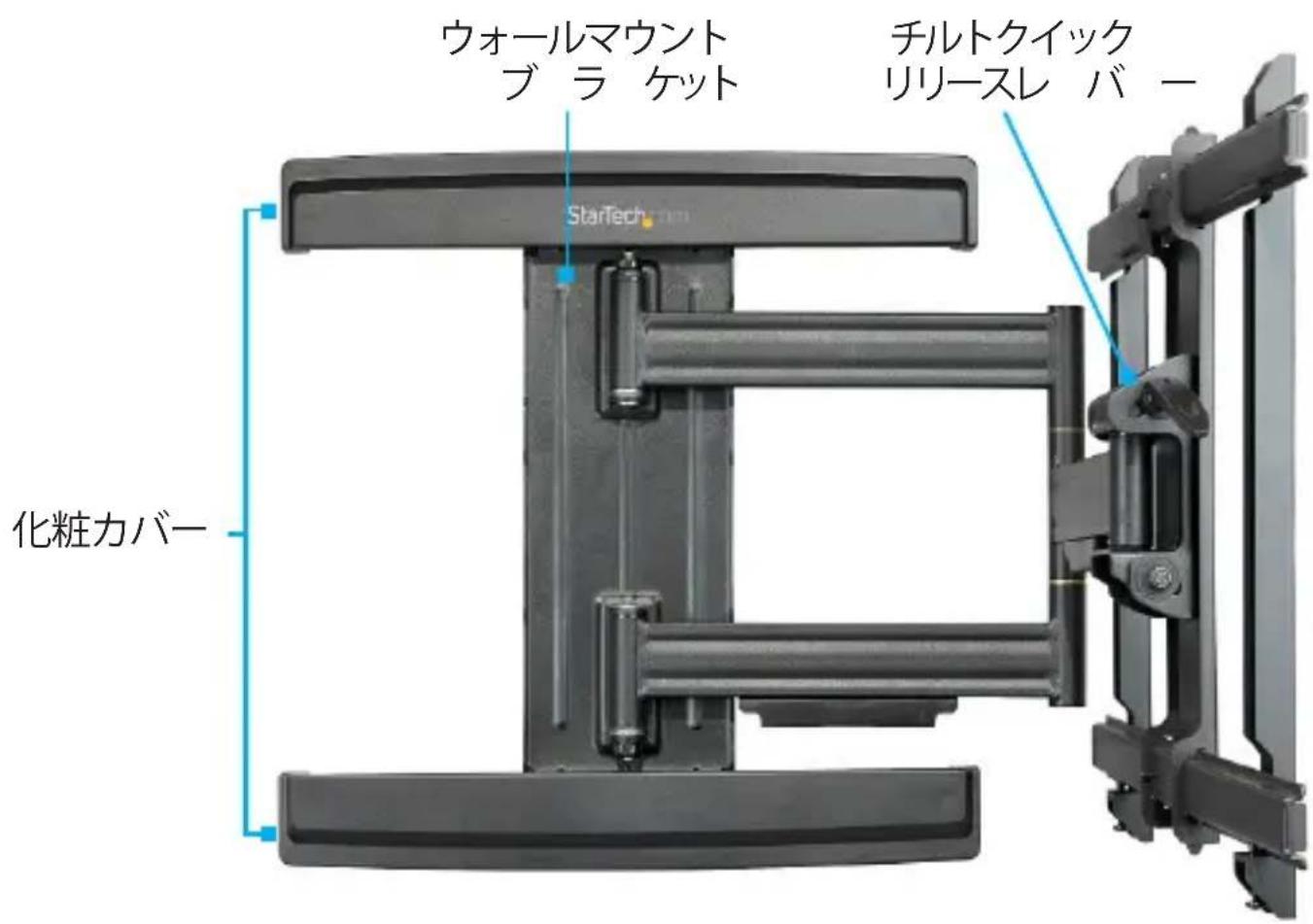

側面

ウォールマウント ブラ ケット チルトクイック リリースレ バー StarTech 化粧カバー

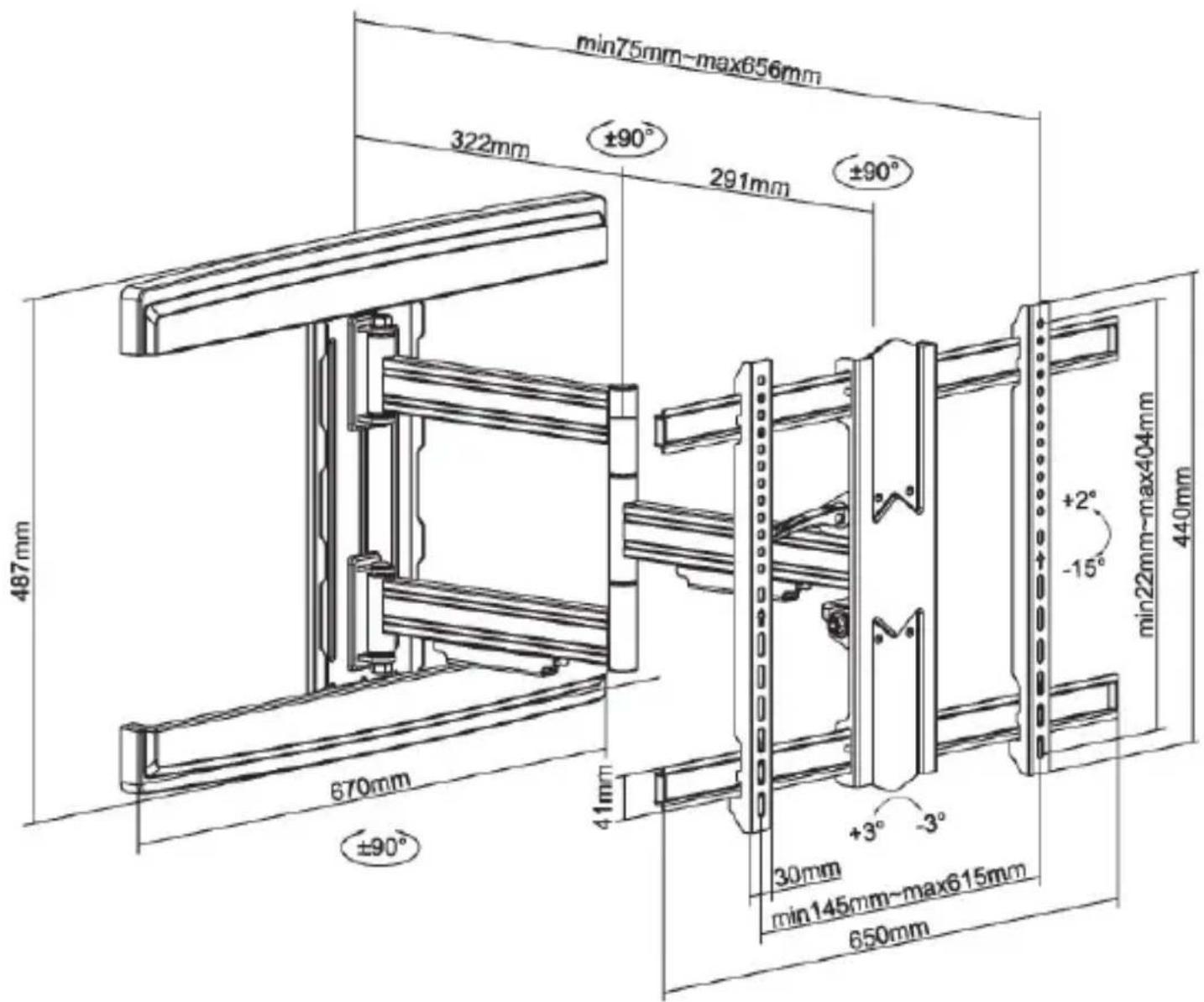

製品寸法

min75mm~max656mm 322mm ±90° 291mm ±90° 487mm 670mm ±90° 41mm +2° min22mm~max404mm 440mm 30mm +3° -3° min145mm~max615mm 650mm

製品情報

パッケージ内容

・ウォールマウントブラケット×1
- 化粧カバー×2
・マウントプレート×2
- M6 x 15 mm ネジ x 4
- 丸ワッシャー (小) x 4
・レンチ×1
・六角レンチx1
- M5 x 14 mm ネジx 4
- M6 x 14 mm ネジx 4
- M6 x 30 mm ネジx 4
- M8 x 30 mm ネジx 4
- M8 x 50 mm ネジx 4
- 角ワッシャーx 4
・スペーサー（小）×8
・スペーサー（大）×8
・丸ワッシャー (大) x6
- 取扱説明書x 1

取り付け金 具

• TV 壁掛け金具本体×1
・TVマウントブラケット×2
・マウントネジ x6
・ウォールアンカー×6

必要なもの

・ VESAマウント対応ディスプレイ
- プラスドライバー
- 水平器
· 設置面

技術仕様

項目 仕様
耐荷重
	最大50kg
チルト
	+2° / -15°
画面サイズ
	最大80インチ(2032 mm)
スイベル
	+90° / -90°
VESAマウント穴パターン
	最小:200x100最大:600x400

取り付け方法

ウォールマウントブラケットを壁面に固定

警告:このテレビ壁掛け金具は、木製間柱、固体コンクリート、軽量コンクリートブロックなどへの取付を想定しています。壁面の構造には、少なくとも設置機器の4倍の重さを支える強度が必要となります。壁面の構造によっては、この製品に付属の取り付け金具では十分な強度が得られない場合があります。専門の業者に本テレビ壁掛け金具の取り付けを依頼してください。この注意が守られない場合、怪我や機器の損傷につながる恐れがあります。

FPWARTS1は、付属の取り付け金具を使用して設置することができます。水平器を使用し、ウォールブラケットが水平になっていることを確認してから設置面に取り付けてください。

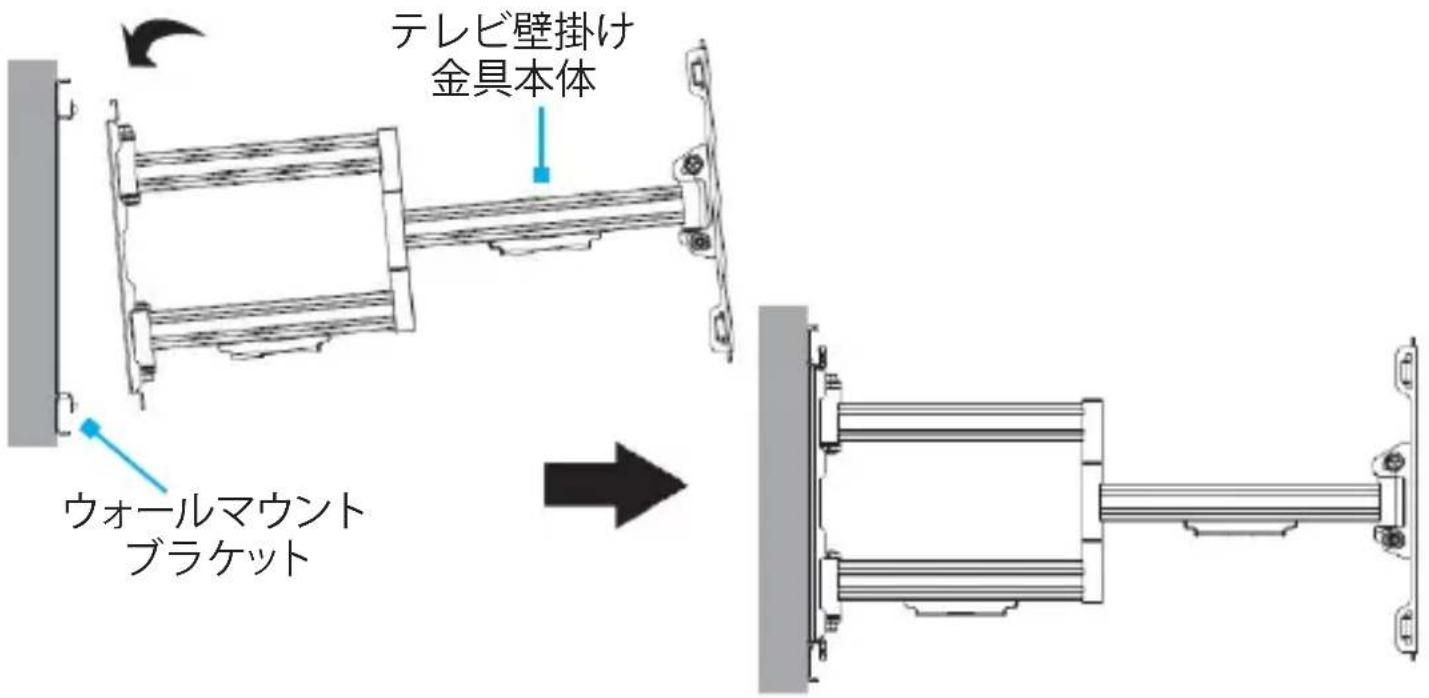

テレビ壁掛け金具本体の装着

1. テレビ壁掛け金具本体をウォールマウントブラケットに向けて引き上げます。
2. テレビ壁掛け金具本体上部をウォールマウントブラケットの上部エッジに引っ掛けます。
3. テレビ壁掛け金具本体の下部を、ウォールマウントブラケットにはまるまで押し下げます。(図 1)

图1

テレビ壁掛け 金具本体 ウォールマウント ブラケット

マウントプレートの挿入と固定

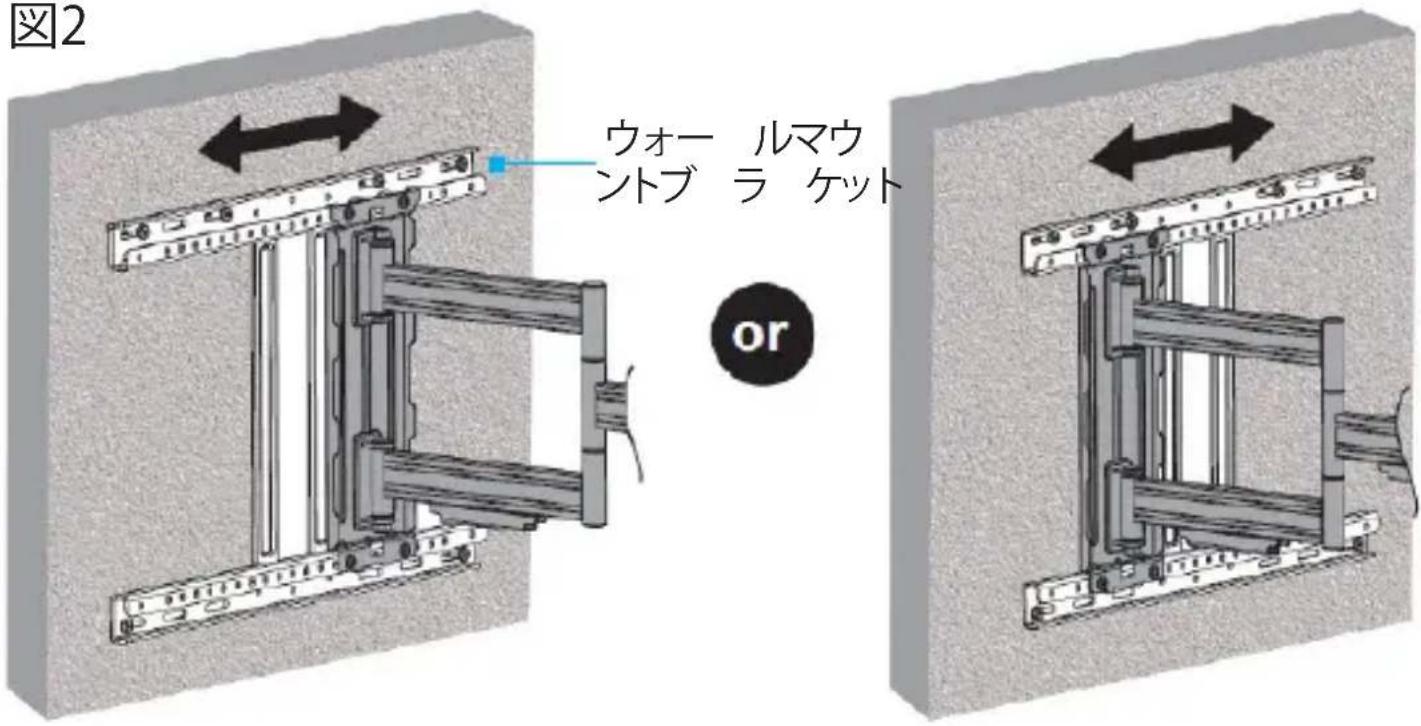

1. ウォールマウントブラケットに沿って、テレビ壁掛け金具本体の最終位置を決定します。決めた位置にテレビ壁掛け金具本体をスライドさせます。(図2)

注意:テレビ壁掛け金具本体の穴とウォールマウントブラケットの穴が一致するようにしてください。

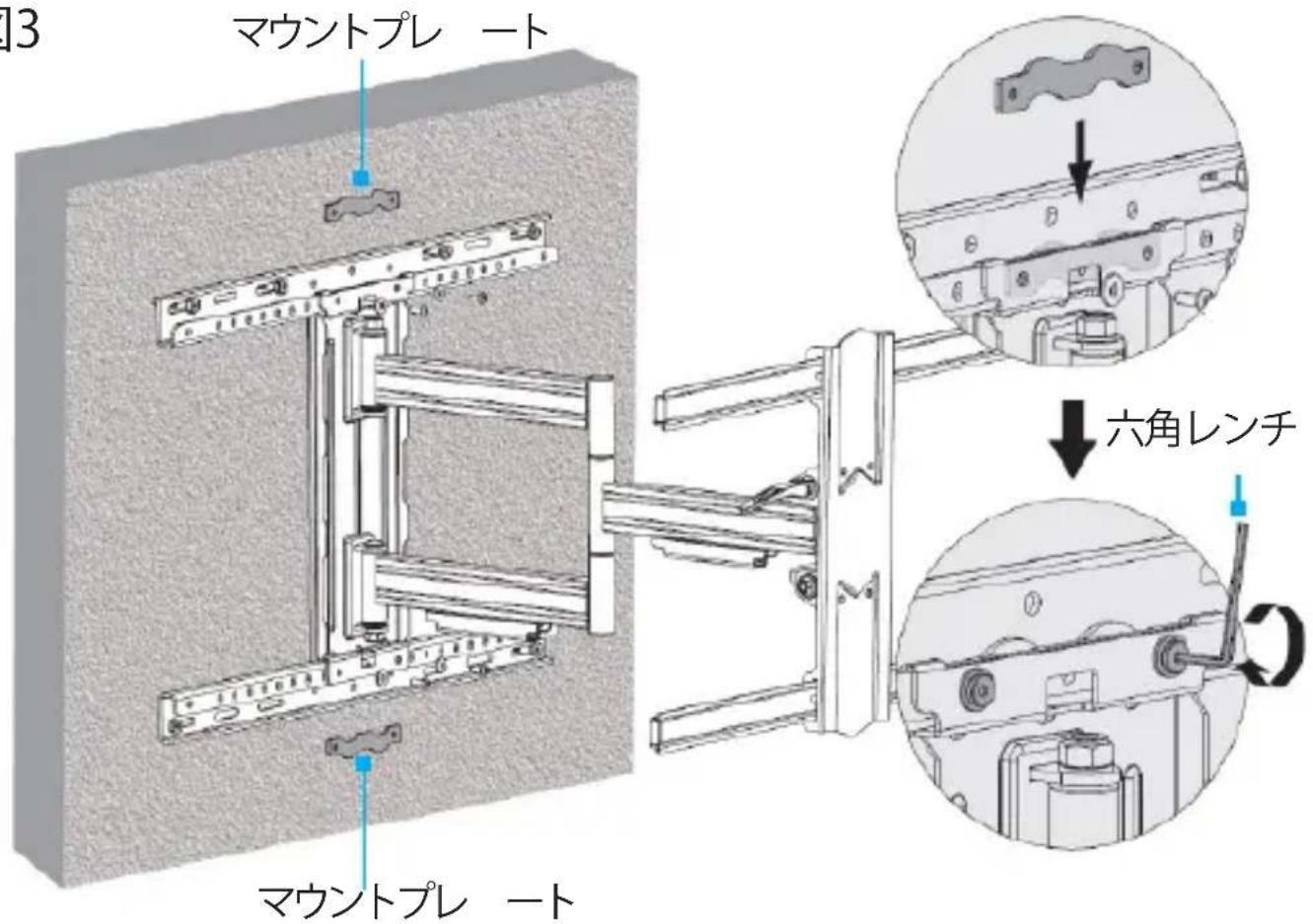

1. マウントプレート1個をテレビ壁掛け金具本体上部の後ろ、本体とウォールブラケットが接触する部分に挿入します。マウントプレートの2つの突起が上を向くように挿入してください。マウントプレートの穴と、テレビ壁掛け金具本体およびウォールマウントブラケットの穴を揃えます。(図3)

図2 ウォー ルマウ ントブ ラ ケット or

图3

マウントプレート マウントプレート 六角レンチ

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/sup

1. マウントプレートを抑えながら、M6 x 15mm 六角ネジ2個を丸ワッシャー(小) 2個に通し、テレビ壁掛け金具本体、ウォールブラケット、マウントプレートの上部の穴に挿入します。
2. M6 x 15mm 六角ネジ2個を六角レンチで途中まで締めます。
3. マウントプレート1個をテレビ壁掛け金具本体下部の後ろ、本体とウォールブラケットが接触する部分に挿入します。マウントプレートの2つの突起が下を向くように挿入してください。マウントプレートの穴と、テレビ壁掛け金具本体およびウォールマウントブラケットの穴を揃えます。
4. マウントプレートを抑えながら、M6 x 15mm 六角ネジ2個を丸ワッシャー(小) 2個に通し、テレビ壁掛け金具本体、ウォールブラケット、マウントプレートの下部の穴に挿入します。
5. M6 x 15mm 六角ネジを六角レンチで締めます。

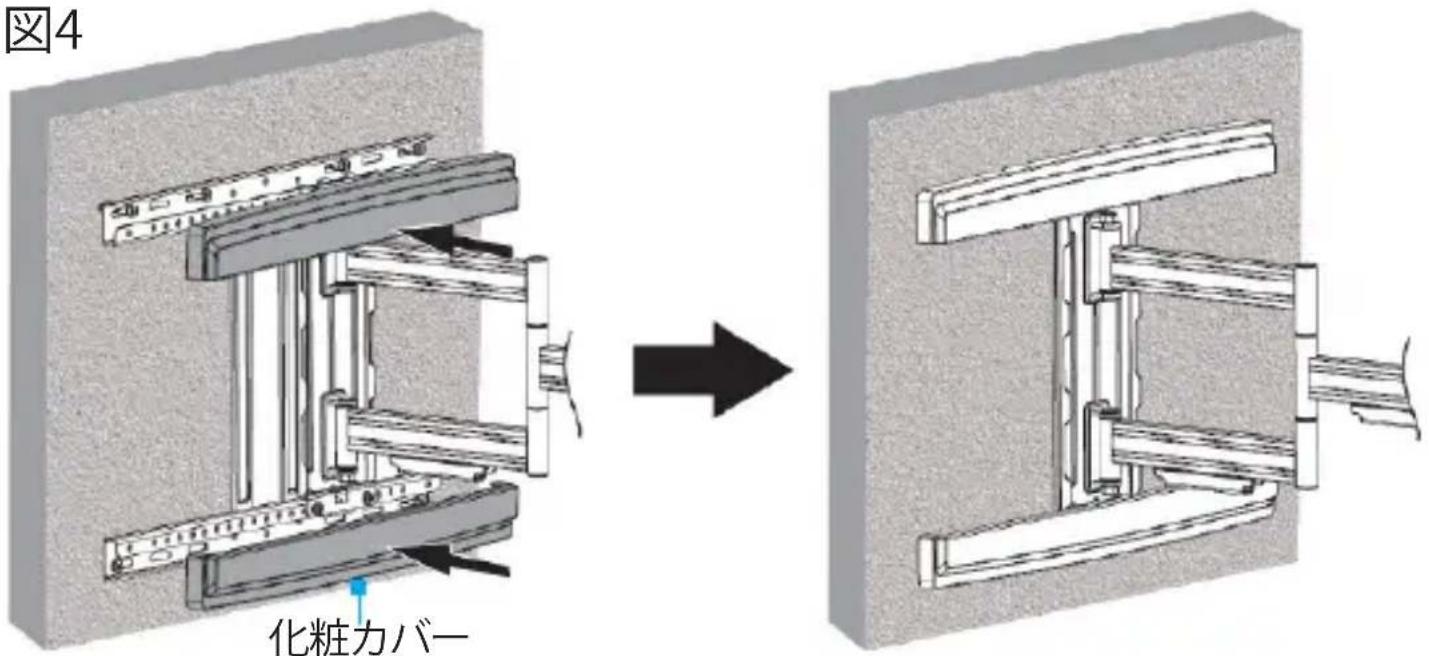

化粧カバーの装着

・上下の化粧カバーをテレビ壁掛け金具本体に取り付けます。それぞれの化粧カバーのタブがカチっとなるまでテレビ壁掛け金具本体に化粧カバーをかぶせます。(図4)

图4

図4 化粧力バー

テレビマウントブラケットの装着

1. テレビ背面にアクセスできるよう画面を下に向けて、布などを敷いた平面にテレビを置きます。
2. （オプショナル）テレビの背面に装着済みのVESA金具があるか確認し、あれば取り外します。

注意:すべてのテレビにVESA金具がついているとは限りません。VESAマウント用のネジ4個のみを取り外してください。テレビ本体の構造を支えているネジを取り外さないでください。

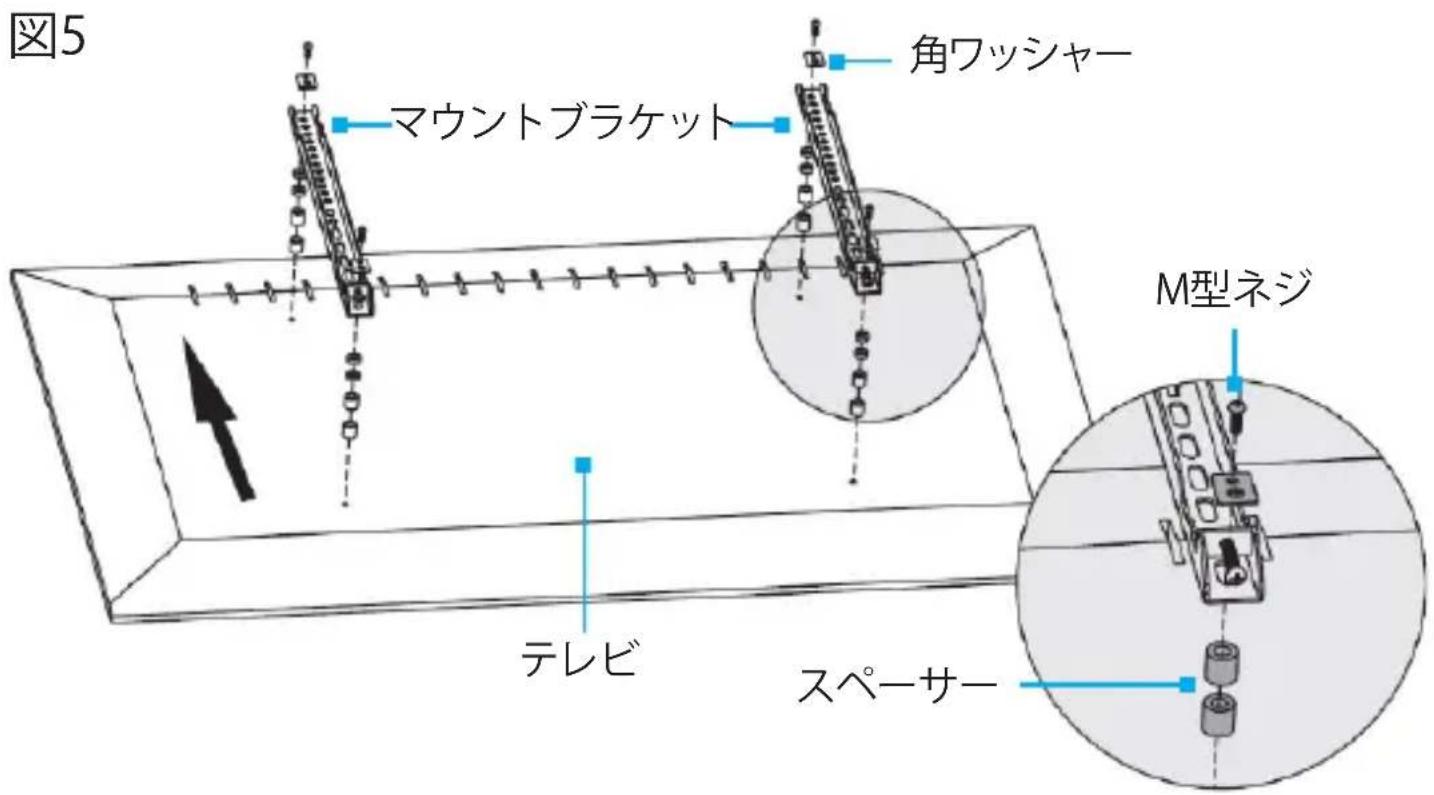

1. (オプショナル) スペーサー (小または大) を、必要な数だけ VESA取り付け穴の上に配置します。(図5)

図5 マウントブラケット 角ワッシャー テレビ スペーサー M型ネジ

1. テレビ背面のVESA取付穴の上にテレビマウントブラケットを並行に配置します。テレビマウントブラケットの矢印が、テレビの下を向くようにします。(図3)
2. 角ワッシャー4個をテレビマウントブラケットの上に置きます。角ワッシャーの穴をVESAマウント穴と合わせます。

注意:角ワッシャー1個につき、2つの穴があります。M型ネジに合う穴を使用してください。

1. 適切なサイズのM型ネジ(例:M5 x 14mm ネジなど)を、角ワッシャー、テレビマウントブラケット、スペーサー(オプショナル)、テレビにねじ込みます。(図6)

图6

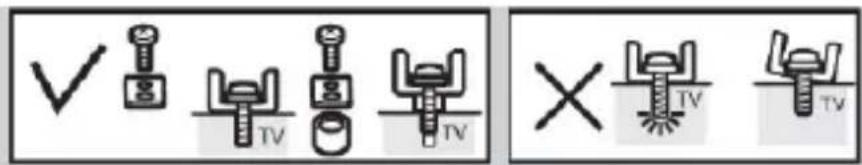

1. プラスドライバーを使用し、M型ネジが縦ブラケットの表面と同じ位置に下がるまで締めます。

警告! M型ネジを締め付けすぎないでください。もし、予想外の抵抗があった場合は、直ちに使用を中止し、別の長さのM型ネジを使用してみてください。

テレビをテレビ壁掛け金具本体に装着

1. プラスドライバーを使用し、テレビマウントブラケットの一番下にあるネジを取り外します。

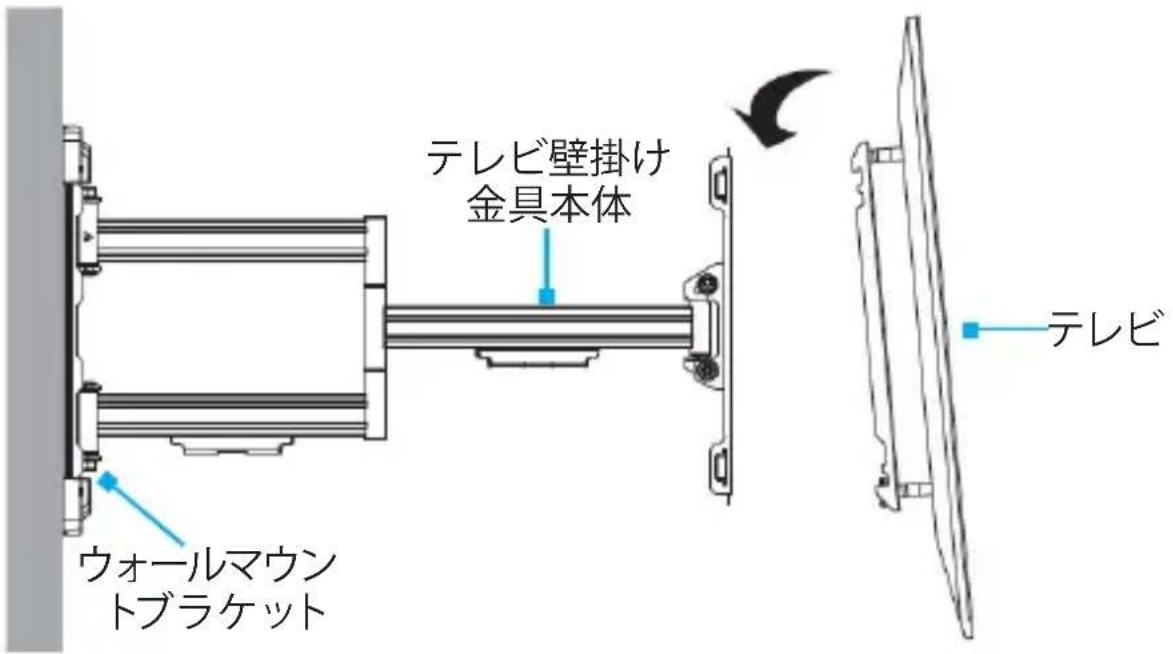

2. テレビを持ち上げ、テレビ壁掛け金具本体に引っ掛けます。 この作業は2人で行ってください。

ヒント: テレビマウントブラケットのフックをテレビ壁掛け

金具本体の上部レールと揃えると掛けやすくなります。

(图7)

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/sup

图7

テレビ壁掛け 金具本体 ウオールマウン トブラケット テレビ

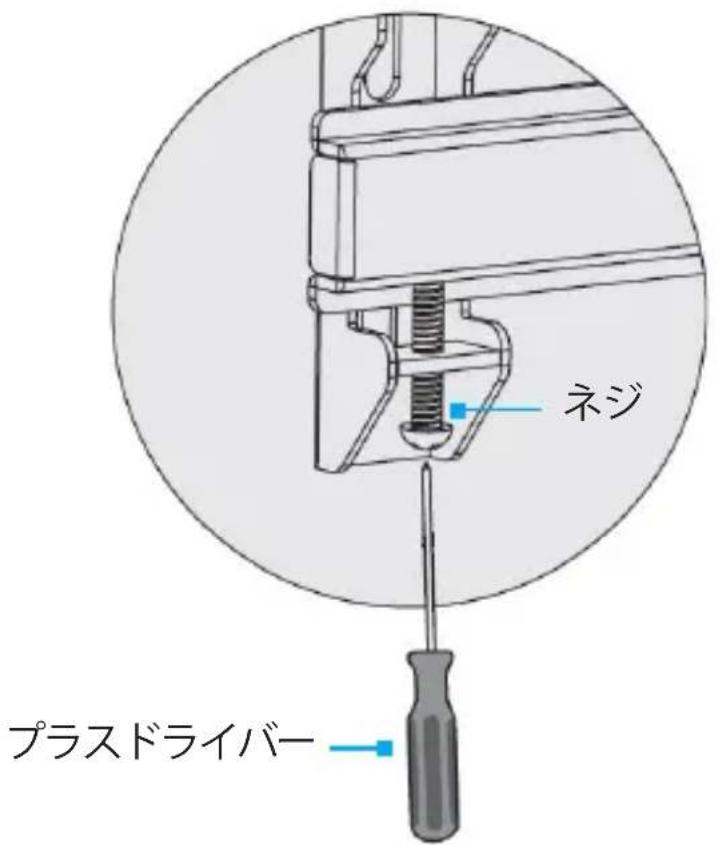

1. テレビマウントブラケットの一番下にネジを戻し入れ、プラスドライバーで締めます。(図8)

图8

ネジ プラスドライバー

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/sup

操作

テレビの 調 整

警告!テレビを調整する際は、可動パーツに指を挟まないように気をつけてください。

回転調整

注意:以下の調整ステップは、2人がかりで行うことを推奨します。

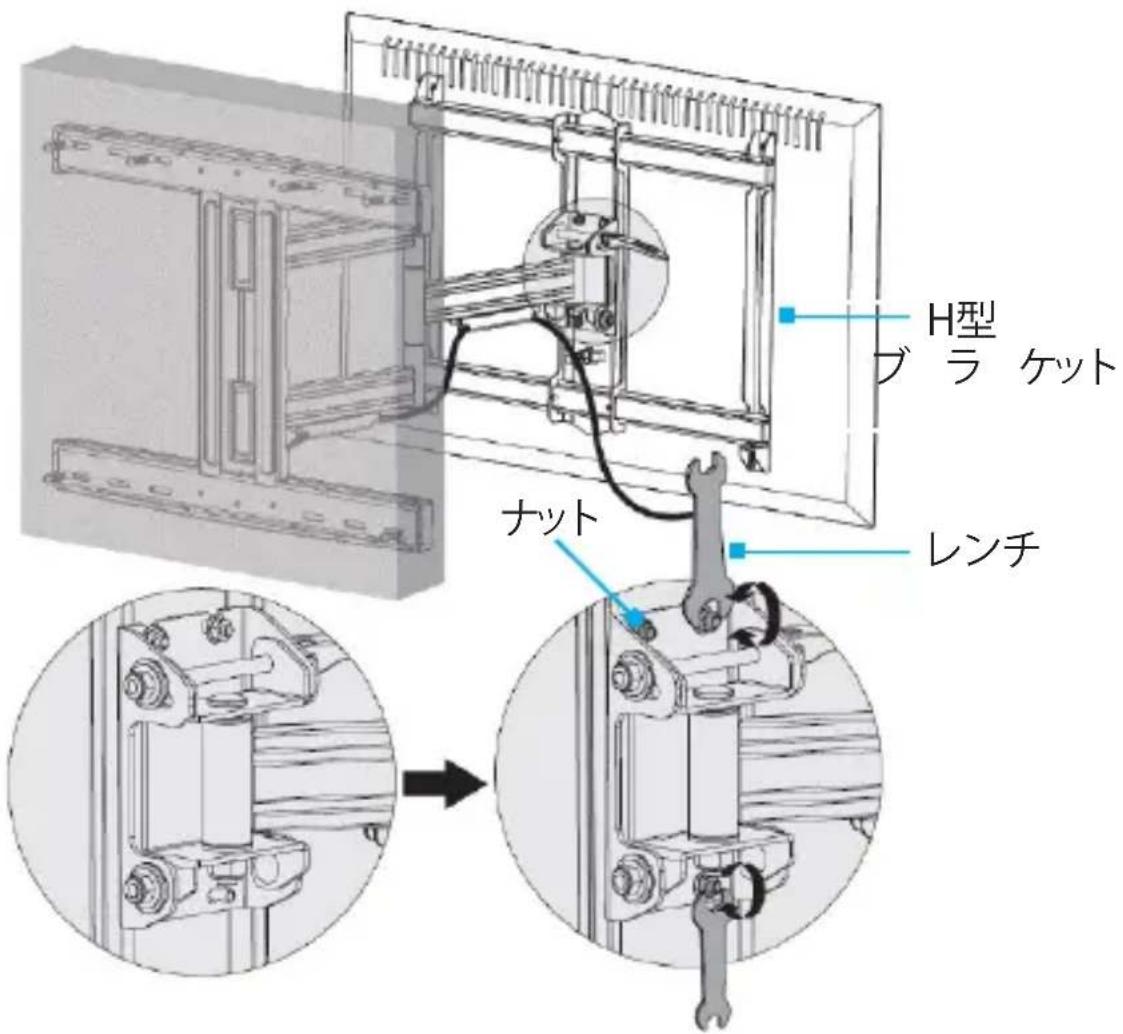

1. H型ブラケットの裏にある4つのナットをレンチで部分的にゆるめます。
2. テレビが水平になるように調整します。

ヒント: 気泡水平器を使用すると便利です。

1. H型ブラケットの裏にある4つのナットをレンチで締めます。 (図9)

チルト調整

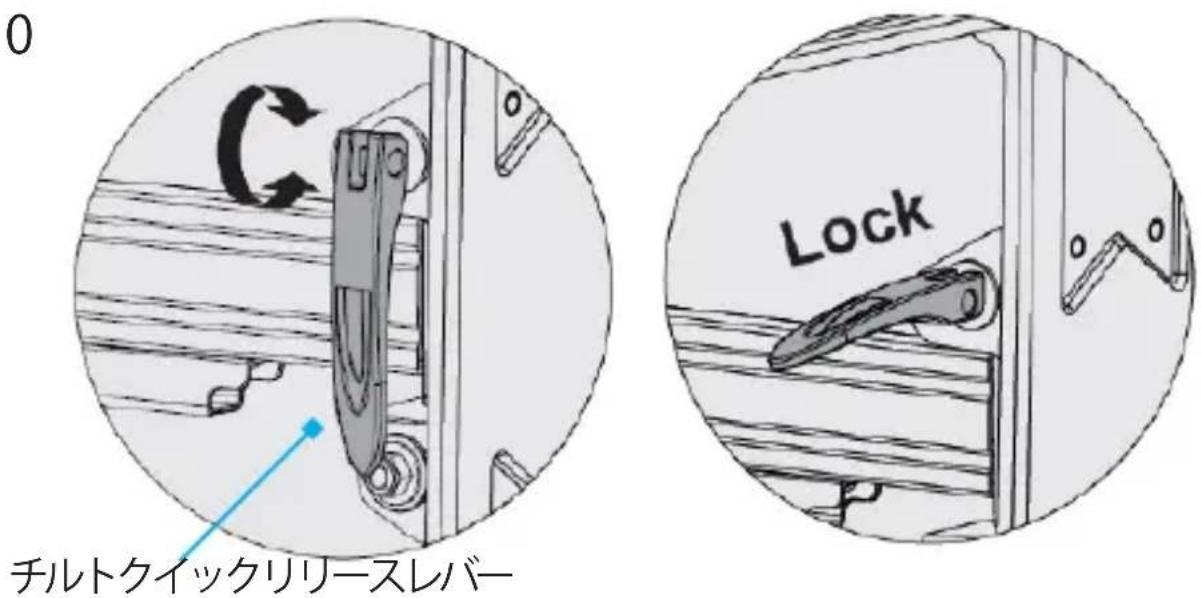

1. H型ブラケットの背面にあるチルトクイックリリースレバーを押し下げます。
2. テレビを前後に動かしてチルトを調整します。
3. H型ブラケットの背面にあるチルトクイックリリースレバーを押し上げます。(図10)

スイベル調整

テレビを左右に動かして希望のビュー角度に調整します。

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/sup

图9

H型 ブラ ケット ナット レンチ

图10

0 チルトクイックリリースレバー Lock

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/sup

配線

1. 電源ケーブルとビデオケーブルをすべてテレビに接続します。

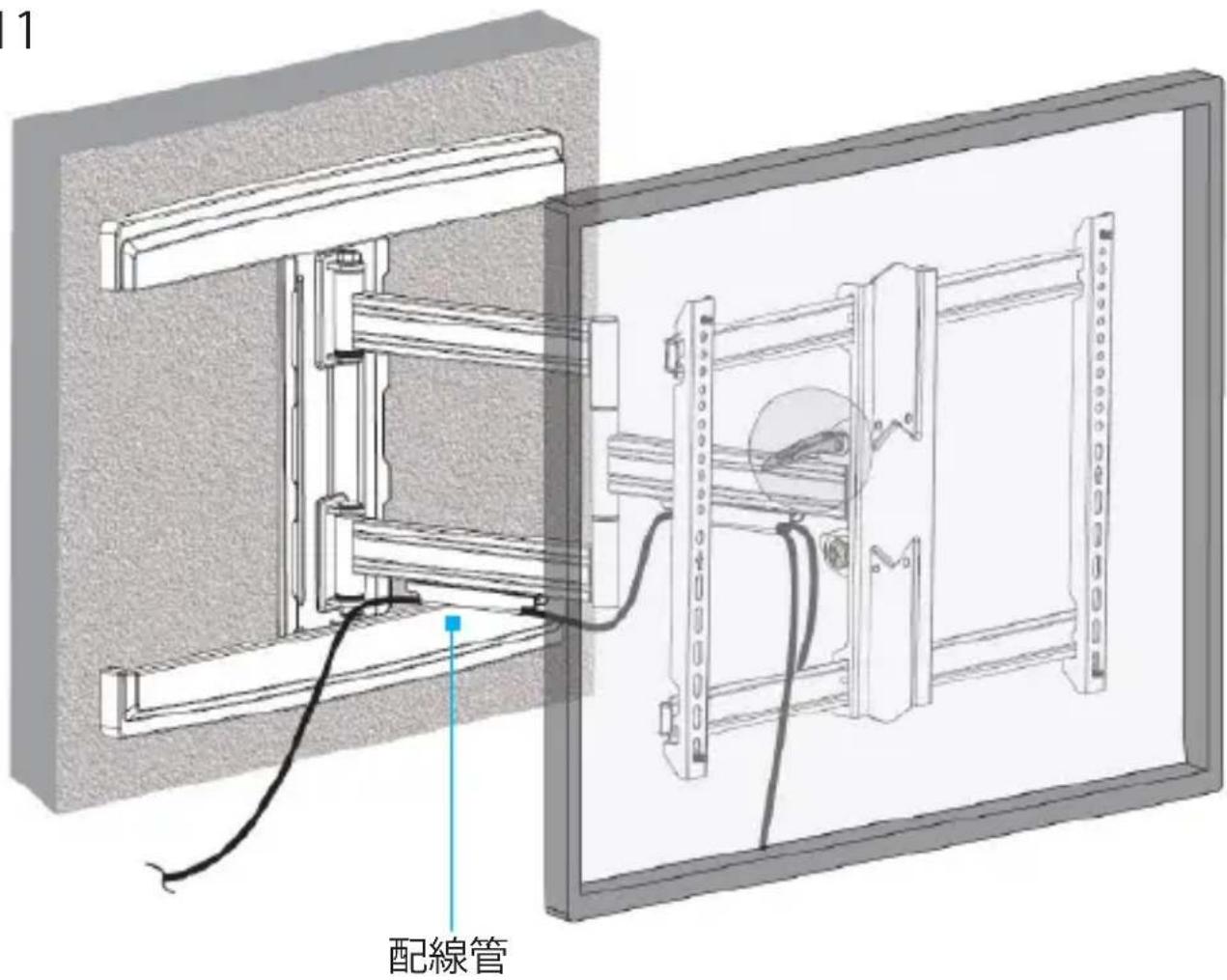

2. 電源ケーブルとビデオケーブルをテレビ壁掛け金具本体の下についている2つの配線管に挟みます。(図11)
3. （オプショナル）反対側のケーブル端を設置面の裏側に引き回します。

注意:このオプションについては、専門の業者に相談してください。壁内配線を行うには、特別な工具、手順、または特殊なケーブルが必要となる場合があります。

图11

1 配線管

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/sup

製品保証について

この製品には、5年間保証がついています。

製品保証の諸条件と詳細については、こちらをご覧ください：www.startech.com/warranty.

責任制限

いかなる場合も、StarTech.com Ltd. および StarTech.com USA LLP（またはその役員、取締役、従業員、代理人）の、製品の使用に起因または関連する損（直接または間接、特別、懲罰、付随、結果的、その他）、利益の損失、事業の失、またはいかなる金銭的損失に対する責任は、製品に対して実際に支払った金額を超えないものとします。また、本製品を使用したことにより生じたいかる損害についても、本製品に対して支払われた実費を超えないものとします。

国または州によっては、偶発的または派生的な損害の除外または制限を認めていません。このような法律が適用される場合、このステートメントに含まれ制限または除外は、お客様に適用されない場合があります。
