STNDMTV100 - 壁掛け金具 StarTech.com - 無料のユーザーマニュアル

製品タイプ	棚付きモバイルモニタースタンド
ブランド	StarTech.com
モデル	STNDMTV100
最大耐荷重（モニタースタンド）	100 kg
最大耐荷重（メディア棚）	5 kg
最大耐荷重（カメラ棚）	5 kg
素材	スチール
棚の数	2
キャスター	はい、ブレーキ付き
使用場所	屋内専用
組み立て必要性	はい、2人で行う
お手入れ	柔らかい乾いた布で拭く
安全	最大耐荷重を超えないこと、子供が登らないようにすること
修理可能性	部品はリクエストに応じて入手可能
寸法（おおよそ）	高さ調節可能、ベース60cm x 40cm

よくある質問 - STNDMTV100 StarTech.com

モニタースタンドの最大耐荷重は？

モニタースタンドの最大耐荷重は100 kgです。怪我や損傷を防ぐため、この制限を超えないでください。

このスタンドは屋外で使用できますか？

いいえ、この製品は屋内専用です。悪天候にさらされると損傷する可能性があります。

スタンドの掃除方法は？

ほこりを拭き取るには柔らかい乾いた布を使用してください。仕上げを傷める可能性のある研磨剤や液体の使用は避けてください。

スタンドには組立説明書が付属していますか？

はい、取扱説明書が付属しています。順序に従って手順を実行し、開始する前に各指示を十分に理解してください。

組み立てには2人必要ですか？

はい、重い部品を扱い事故を防ぐため、組み立てには2人必要です。

キャスターはロックできますか？

はい、キャスターにはブレーキが付いています。移動する前にロックを解除し、設置後にロックしてください。

どのような種類のモニターを取り付けられますか？

このスタンドは100 kgまでのほとんどのフラットスクリーンモニターに対応しています。取り付け前にVESAマウントの互換性を確認してください。

棚に追加の機器を置けますか？

はい、ただし各棚の5 kgの耐荷重を超えないように注意してください。機器がしっかり固定されていることを確認してください。

安全にスタンドを移動するには？

スタンドを移動する前にキャスターのロックを解除し、壊れやすい機器を取り外してください。ケーブルや不均一な表面の上を転がさないでください。

交換部品はどこで入手できますか？

交換部品はStarTech.comのカスタマーサービスから直接注文できます。参照番号については取扱説明書を参照してください。

使用説明書 STNDMTV100 StarTech.com

移動式テレビスタンド - 最大100インチ対応

商標、登録商標、その他の保護された名称とシンボル使用

このマニュアルでは、StarTech.comとは一切関係のないサードパーティ企業の商標、登録商標、およびその他の保護された名称や記号を参照している場合があります。これらの参照は、説明のみを目的としており、StarTech.comによる製品またはサービスの推奨、あるいは該当するサードパーティ企業による本マニュアルが適用される製品の推奨を意味するものではありません。本書の本文中での直接的な認知にかかわらず、StarTech.comは、本マニュアルおよび関連文書に含まれるすべての商標、登録商標、サービスマーク、およびその他の保護された名前および記号がそれぞれの保有者の所有物であることをここに認めます。

PHILLIPS®は、米国Phillips Screw Companyの米国およびその他の国における登録商標です。

安全性について

安全对策

- 製品の設置やマウントは、使用地域の安全ガイドラインおよび建築基準に従い、有資格の専門業者が行うようにしてください。

Safety Measures

• 必ず取扱説明書に従って本製品の組み立てを行って下さい。
• 最初に取扱説明書を最後まで読み、本製品の組み立て方をすべて理解してから組み立て作業と使用を始めて下さい。
• 本製品で定められた最大積載重量を超えないようにして下さい。最大積載重量をオーバーした場合、怪我をする恐れや器物破損の恐れがあります。

- メディアシェルフの耐荷重:5kg

- カメラシェルフの耐荷重:5kg

- テレビマウントの耐荷重:100kg

- 本製品に小さなお子様が乗って遊ばないようにして下さい。お子様が使用する際には、適切な監視を怠らないようにして下さい。

・本製品は、室内での使用を想定しています。戸外では使用しないで下さい。

- 本製品を組み立てる際、ネジを締めすぎないようにして下さい。ネジを締めているうちに手応えを感じたら、締めるのを止めてください。

- 本製品は、二人がかりでの組み立てを想定しています。手助けなしに単独で組み立てと設置を行わないで下さい。

- 本製品に装置を積載する前に、組み立てと設置が適切に行われたか確認して下さい。また、積載する装置の重量に本製品が対応しているか確認して下さい。

- 本製品の調整を行う前に、すべての装置が適切に設置されているか確認してください。

- コードやケーブルの上、または凹凸のある床面でカートを移動させないで下さい。

- カートを動かす前にキャスターのロックを解除してください。

Warning Statements

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：visit www.startech.com/su

tightening.

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

otra persona.

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

目次

安全性について……ii

注意……iii

製品図....1

前面....1

背面....2

製品寸法....3

前面....3

製品情報....4

パッケージ内容......4

必要なもの....6

技術仕様....7

取り付け方法....9

キャスターの装着....9

ベースと支柱の組み立て....10

ユニバーサルプレートの装着 13

メディアシェルフの組み立て....14

メディアシェルフを支柱に固定....15

テレビマウントブラケットの装着....17

テレビをユニバーサルプレートに固定....18

カメラシェルフの組み立て....19

カメラシェルフ部分の取り付け......20

配線....21

操作 22

テレビマウントブラケットのチルト調整....22

テレビスタンドの移動....22

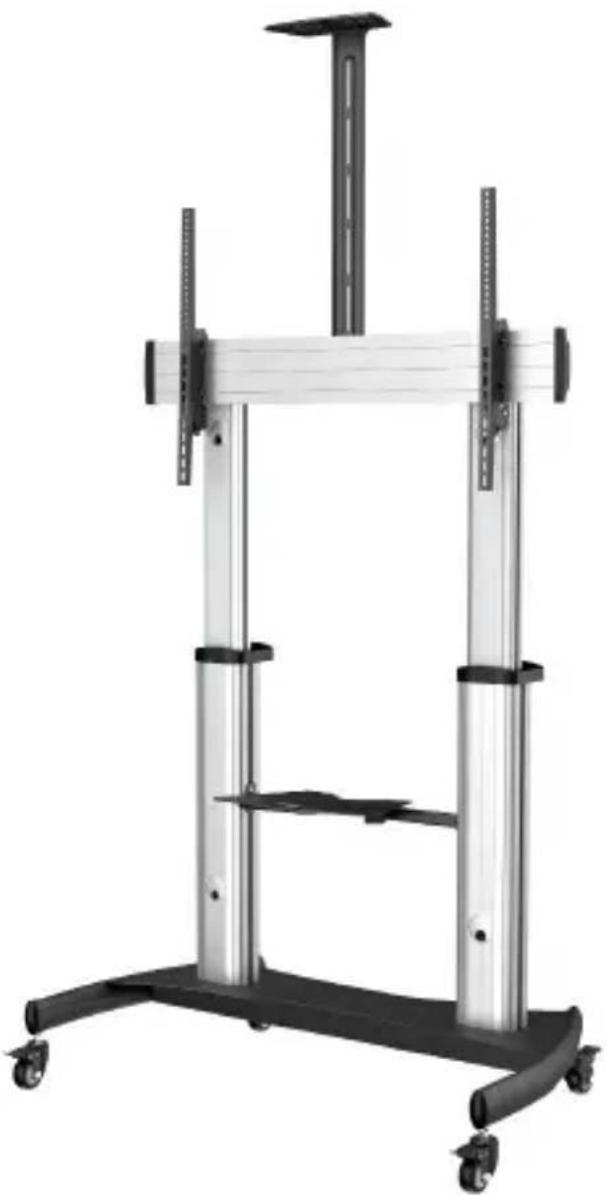

製品図

前面

カメラシェルフ 接続プレート 左テレビマウント ブラ ケット 右テレビマウント ブラ ケット ユニバーサル プレート 左支柱 右支柱 キャスター

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

背面

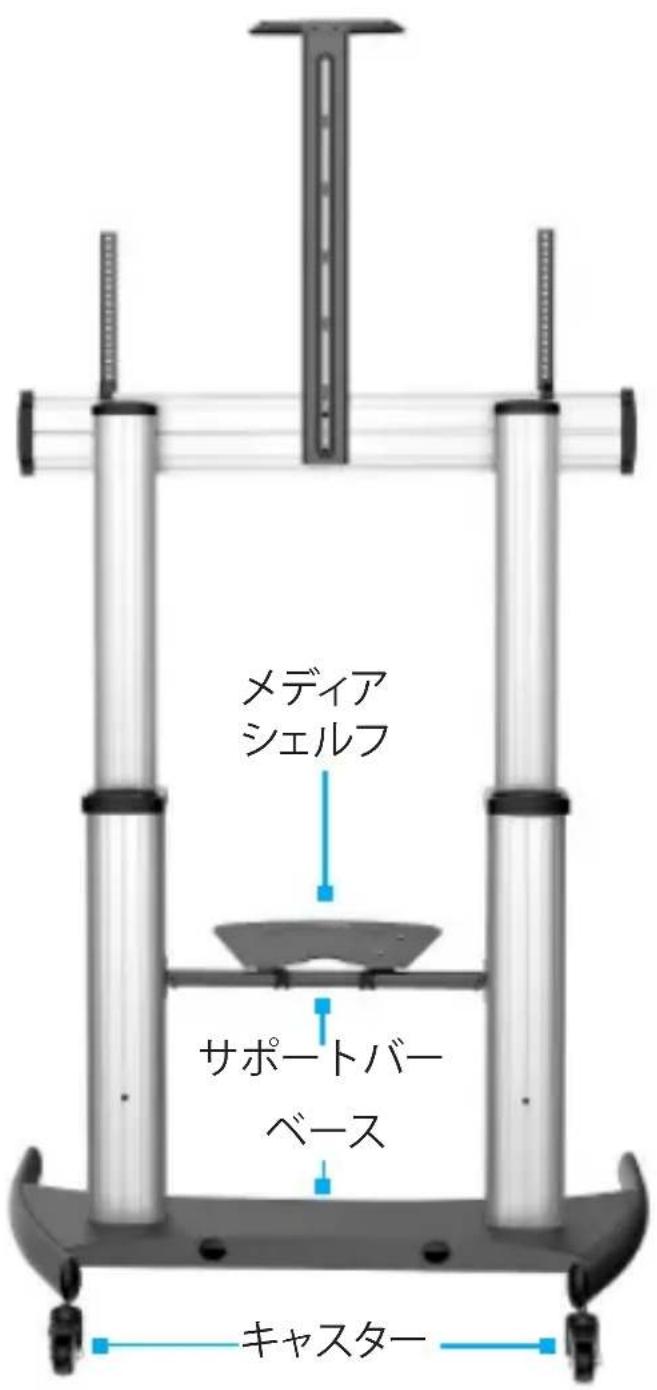

メディア シェルフ サポートバー ベース キャスター

製品寸法

前面

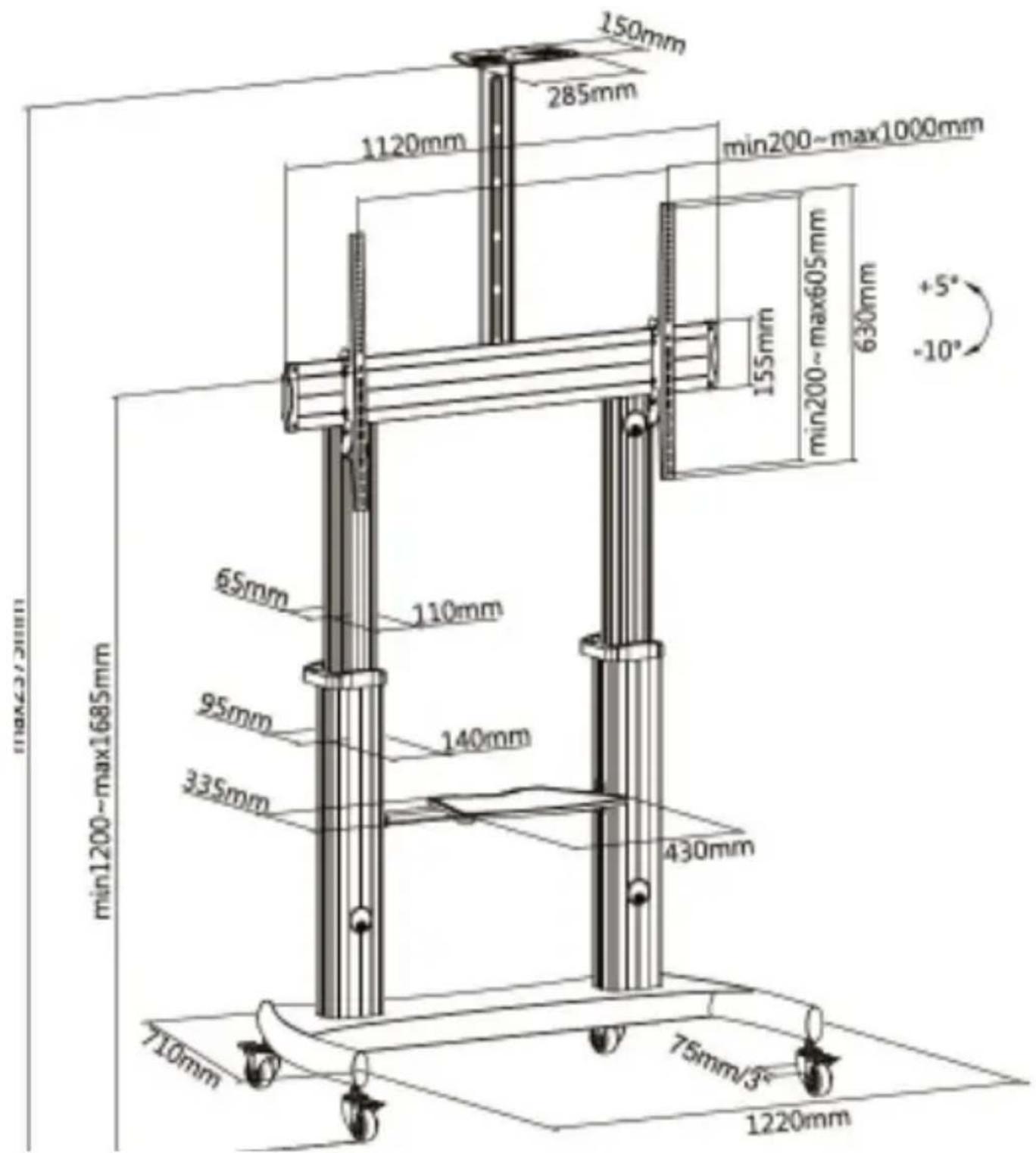

150mm 285mm 1120mm min200~max1000mm 155mm min200~max605mm 630mm +5° -10° min1200~max1685mm 65mm 110mm 95mm 140mm 335mm 430mm 710mm 75mm/3" 1220mm

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

製品情報

パッケージ内容

ベース数量:1	キャスター数量:4	ユニバーサルプレート数量:1	ハンドル数量2
左支柱数量:1	右支柱数量:1	左テレビマウントブ ラ ケット数量:1	右テレビマウントブ ラ ケット数量:1
トップカバー数量:2	メディアシェルフ数量:1	接続プレート数量:1	カメラシェルフ数量:1
サポートバー数量:1	ノブ数量:2	M6 x 25 mm ネジ数量:4	M4 x 6 mm ネジ数量:3
M4 x 6 mm 丸頭ネジ数量:2	M6 x 25 mm六角ネジ数量:2	M6 x 14 mm ネジ数量:6	M8 x 25 mm六角ネジ数量:8
M6 x 25 mmボタンネジ数量:2	六角レンチ数量:1	レンチ数量:1	M5 x 14 mm丸頭ネジ数量:4
M6 x 14 mm丸頭ネジ数量:4	M6 x 30 mm丸頭ネジ数量:4	M8 x 30 mm丸頭ネジ数量:4	M8 x 50 mm丸頭ネジ数量:4
角ワッシャー数量:4	スペーサー小数量:8	スペーサー大数量:8	取扱説明書数量:1

必要なもの

最新の要件については、こちらをご覧ください。

・テレビ×1
・(オプショナル) ウェブカメラ x 1
・(オプショナル) メディア装置 (DVDプレーヤーなど) x1
・(オプショナル) 南京錠
・プラスドライバー

技術仕様

項目 仕様
画面サイズ	60インチ-100インチ
耐荷重 テレビ--最大100kg	メディアシェルフ--最大5kgカメラシェルフ--最大5kg
VESA互換性	200x200 600x200200x300 600x300200x400 600x400300x200 800x400400x200 800x600400x300 900x600400x400 1000x600
チルト範囲	+5° ~ -10°
高さ調節	1220 mm -1650 mm
ケーブル結束機能	あり

取り付け方法

キャスターの装着

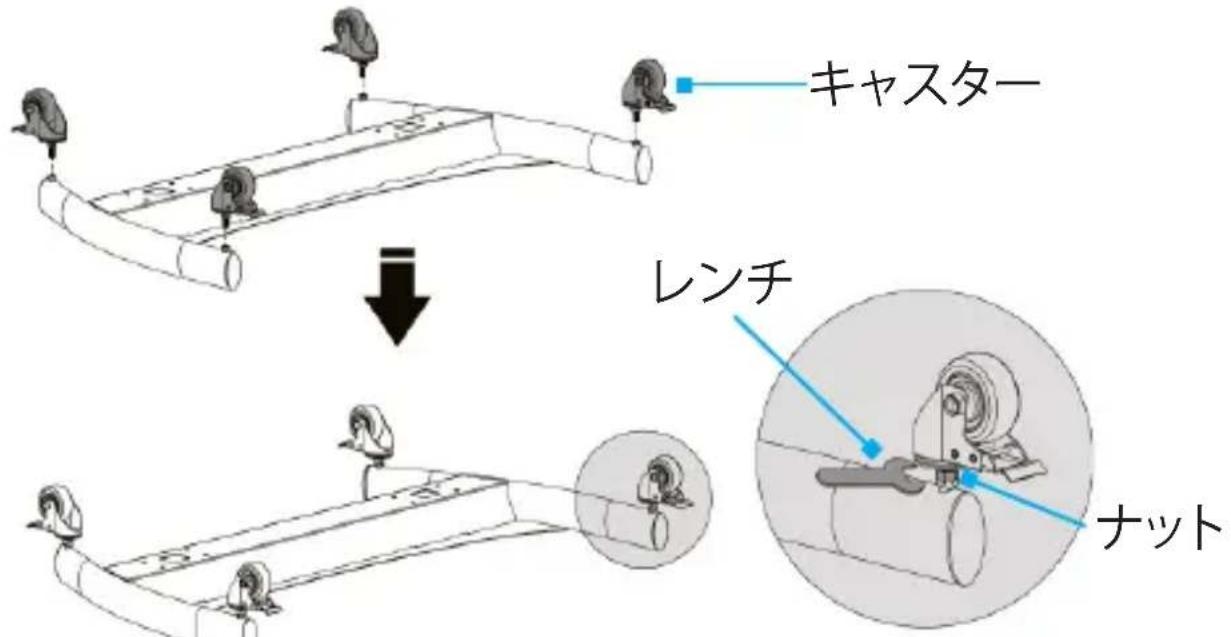

キャスター レンチ ナット

图1

1. ベースを逆さまにし、清潔な平面に置きます。(図1)

注意:固い素材の床に置く場合は、擦り傷がつかないよう、柔らかな布などを敷いてください。

1. キャスター4個をベース底面の穴に挿入し、レンチで締めます。
2. ベースを元に戻し、キャスターが床面に接触するようにします。
3. 床に傾斜がある場合は、ベースを逆さまにし、レンチで各キャスターについているナットを調整します。

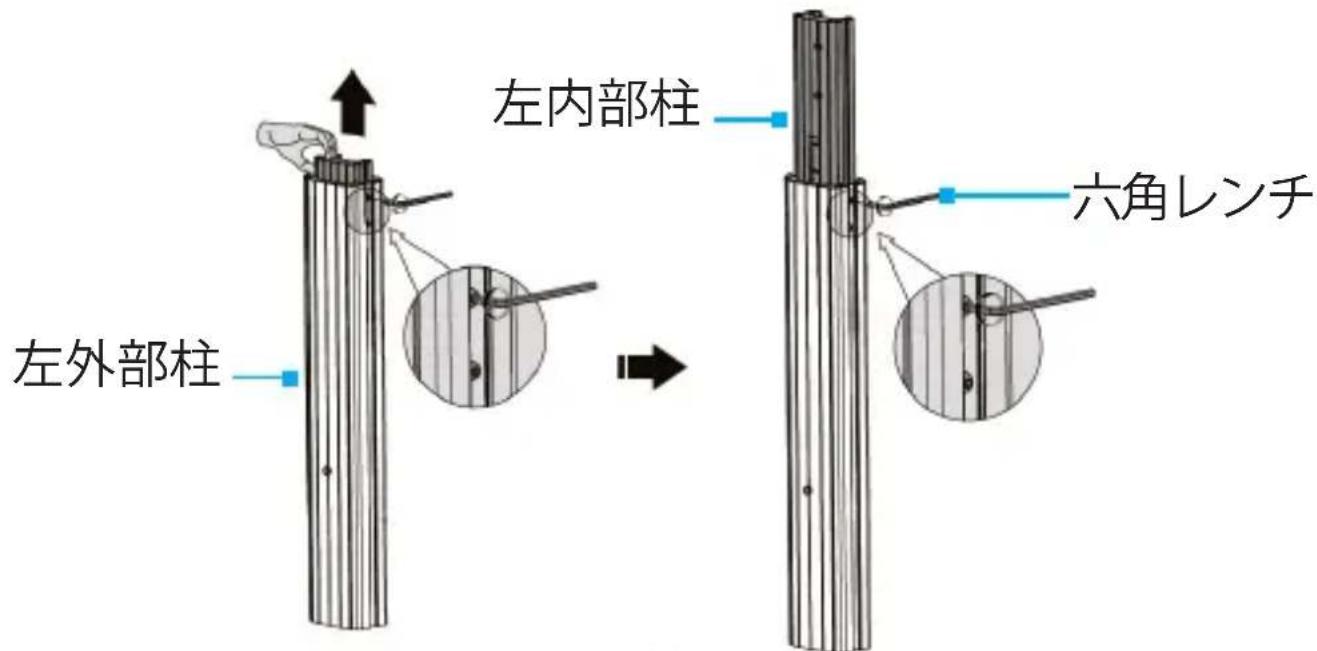

ベースと支柱の組み立て

左内部柱 左外部柱 六角レンチ

图2

1. テレビを固定する高さを決定します。
2. 左支柱の内部・外部柱を片手に持ち、左支柱の側面にある六角ネジ2個を六角レンチで緩めます。(図2)

注意:このステップは2人がかりで行うことを推奨します。

六角ネジを緩めた状態で内部柱・外部柱から手を離さないでください。

1. 希望のテレビ固定位置まで左支柱を伸ばします。左支柱の内部についている高さインジケーターを使用してください。
2. 六角レンチで六角ネジ2個を締めます。
3. ステップ2-4を繰り返して右支柱を組み立てます。各支柱の内部についている高さインジケーターを参照し、両方の支柱が同じ高さになるようにしてください。

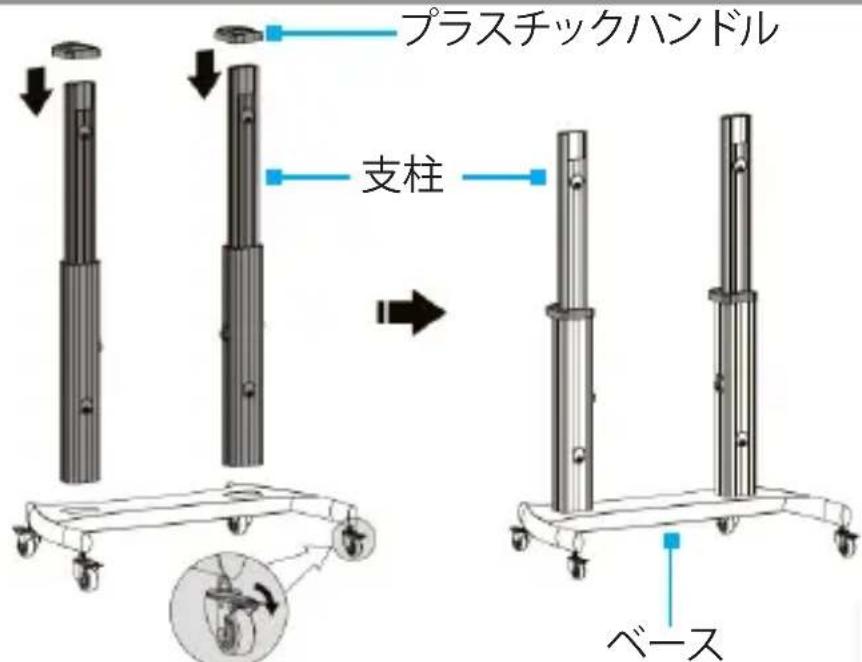

プラスチックハンドル 支柱 ベース

图3

1. ステップ7に進む前に、4つのキャスター全部にブレーキを かけます。(図3)
2. 左右の支柱をそれぞれベースに差し込みます。

注意:支柱のケーブル通し穴が前面を向くようにしてください。

1. 左支柱にプラスチックハンドル1個をかぶせます。プラスチックハンドルのグリップループ部分がベースの後ろ側を向くようにします。

注意:この時点では、左支柱はベースにネジ止めされていません。プラスチックハンドルを支柱につける際は注意が必要です。

1. ステップ8を繰り返し、右支柱を組み立てます。

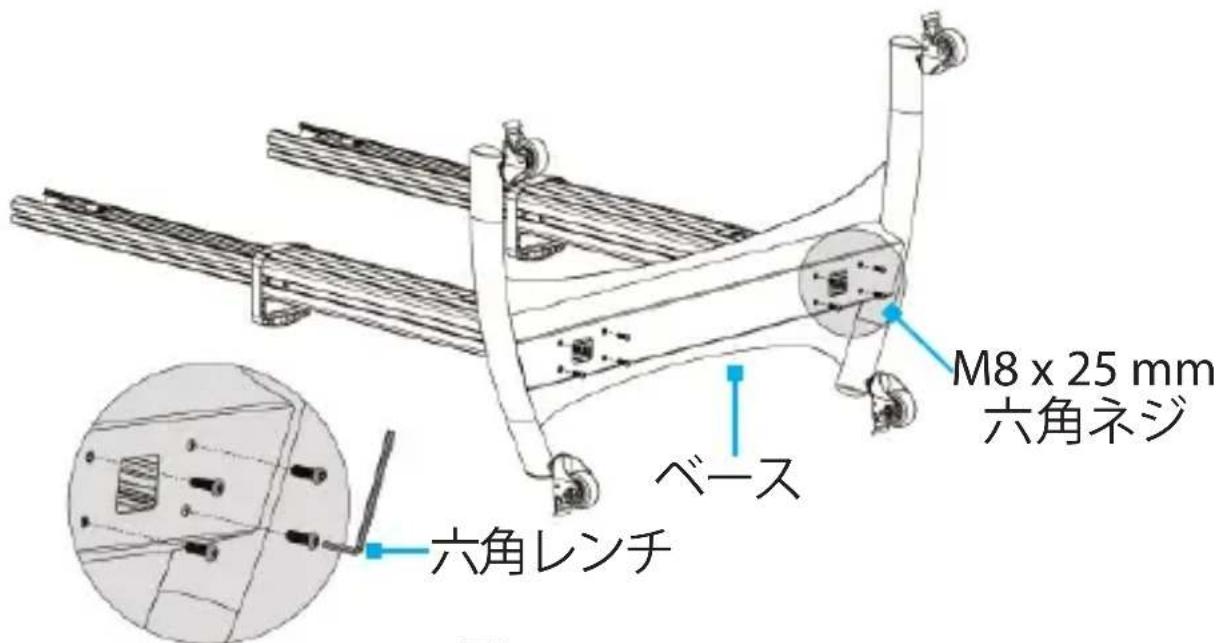

M8 x 25 mm 六角ネジ ベース 六角レンチ

图4

1. ベース底部にアクセスできるよう、組み立てた本体を横に傾けます。(図4)

注意:このステップを含め、移動式テレビカートを傾けたり動かしたりするステップでは、2人がかりで作業を行ってください。

1. ベースと左支柱にM8 x 25 mm 六角ネジ4個を挿入します。
2. 六角レンチで4個のM8 x 25 mm 六角ネジを全部締めます。
3. ステップ11-12を繰り返し、右支柱を取り付けます。
4. 組み立てた本体を傾け、直立位置に戻します。

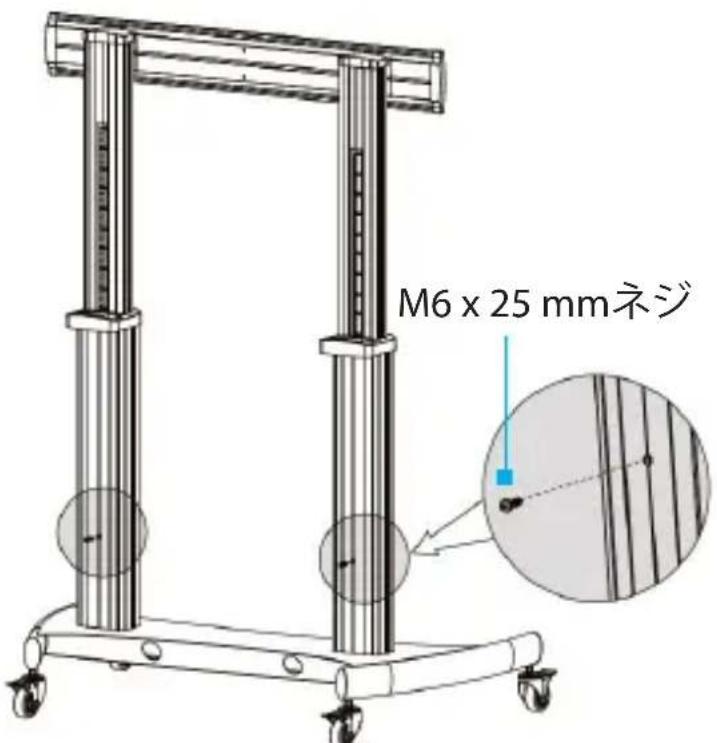

5. M6 x 25 mm ネジ1個を左支柱の後ろに挿入します。(図5) 警告!このステップを省略しないでください。このM6 x 25 mm ネジは、重要な安全ストップとして機能します。
6. プラスドライバーでM6 x 25 mm ネジを締めます。
7. ステップ15-16を右支柱で繰り返します。

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/sup

M6 x 25 mmネジ

图5

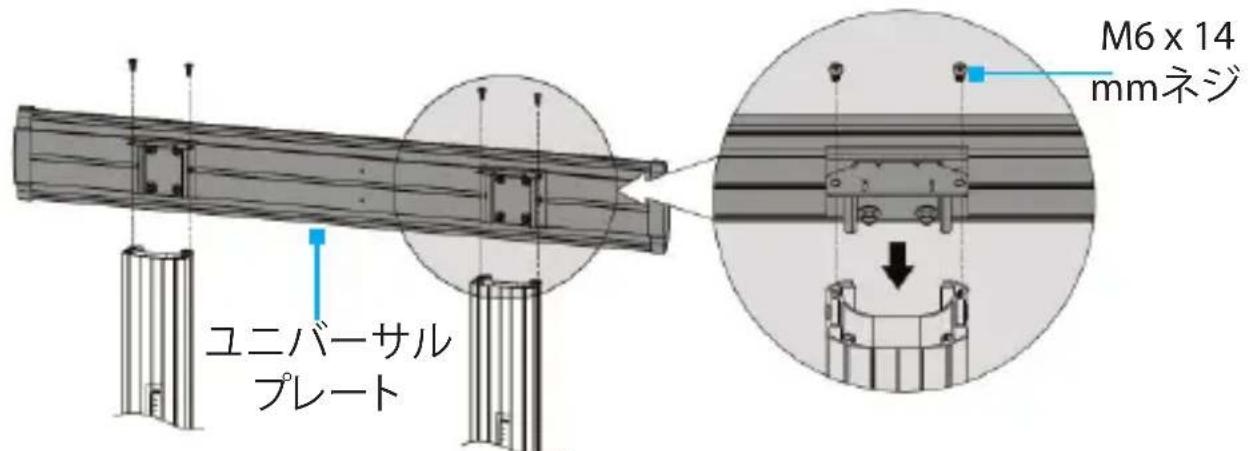

ユニバーサルプレートの装着

M6 x 14 mmネジ ユニバーサル プレート

图6

1. ユニバーサルプレートを左右支柱の上部に配置します。ユニバーサルプレートのネジ穴4個と、各支柱につき2個のネジ穴を揃えます。(図6)
2. M6 x 14 mm ネジ4個をユニバーサルプレートと支柱に挿入します（支柱1本につきネジ2個）。
3. M6 x 14 mm ネジ4個を全部プラスドライバーで締めます。

トップカバー 支柱

图7

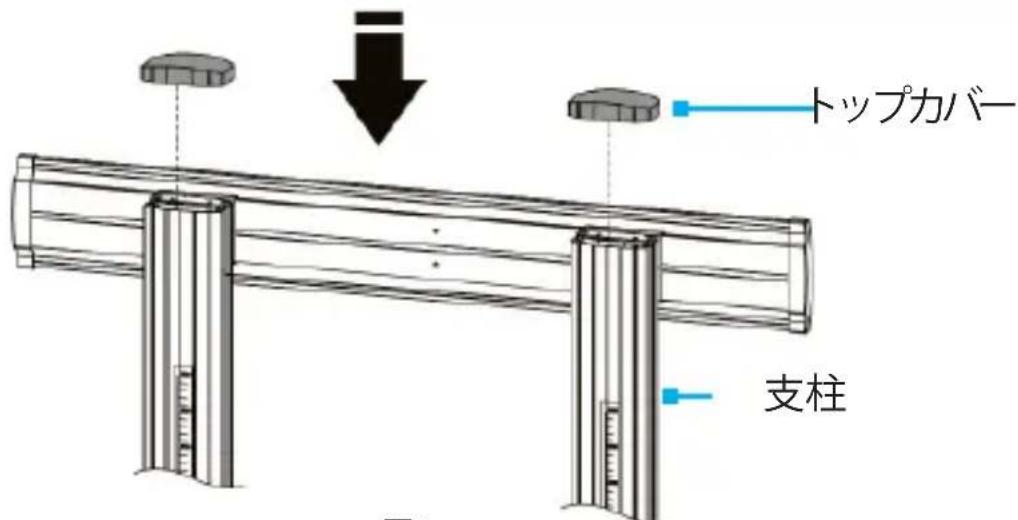

1. トップカバーを各支柱の上にかぶせます。(図7)

メディアシェルフの組み立て

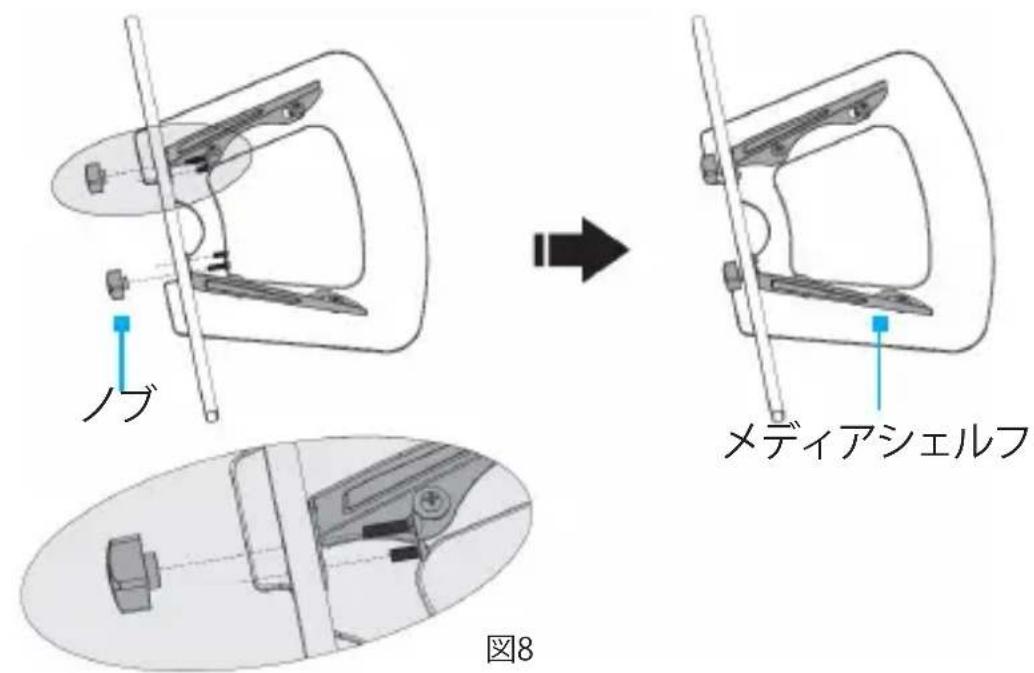

ノブ メディアシェルフ 図8

1. メディアシェルフを逆さまにして清潔な平面に置きます。

2. サポートバーをメディアシェルフの上に配置し、サポートバーとメディアシェルフの穴を揃えます。(図8)

3. サポートバーの一番外側の穴にノブ1個を合わせ、メディアシェルフ、サポートバー、ノブの角穴に M6 x 25mm ボタンネジを挿入します。

4. ノブを締めます。
5. ステップ3-4をもう一方のノブで繰り返します。
6. メディアシェルフの一番内側の丸穴とサポートバーにM6 x 14 mmネジ2個を挿入します。
7. プラスドライバーでM6 x 14 mm ネジを締めます。

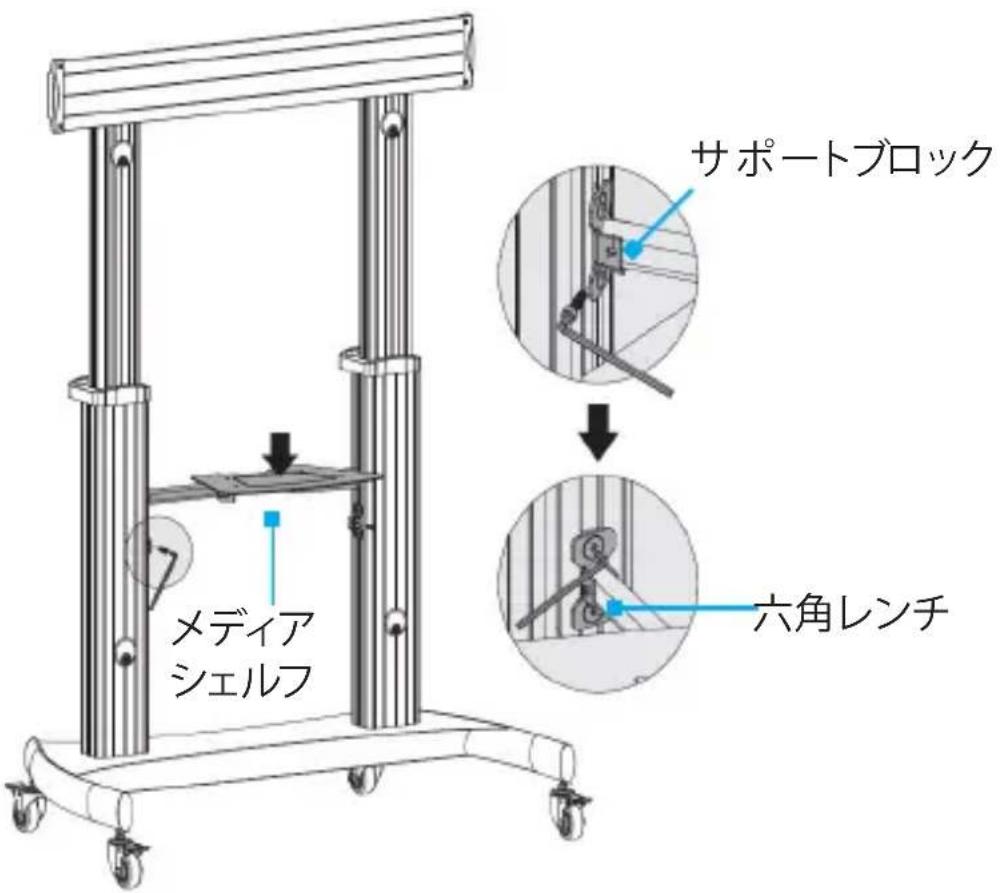

メディアシェルフを支柱に固定

メディア シェルフ サポートブロック 六角レンチ

图9

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

1. 組み立てたメディアシェルフを支柱の内側にあるサポートブロックの後ろに配置します。サポートバーの穴とサポートブロックの穴を揃えます。(図9)
2. 左支柱のサポートブロックの穴とサポートバーの穴にM6 x 25 mm 六角ネジ1個を挿入します。
3. 六角レンチで M6 x 25 mm 六角ネジを締めます。
4. ステップ2-3を右支柱で繰り返します。
5. メディアシェルフを固定する高さを決定します。
6. メディアシェルフ部分を支えながら、サポートブロックを左支柱に固定している六角ネジ2個を六角レンチで緩めます。
   注意:サポートブロックの六角ネジを全部締め終わるまで、メディアシェルフ部分を支え続けてください。
7. ステップ6を右支柱のサポートブロックで繰り返します。
8. メディアシェルフ部分が希望の高さになるよう上下に動かします。
9. サポートブロックの六角ネジ4個すべてを六角レンチで締めます。

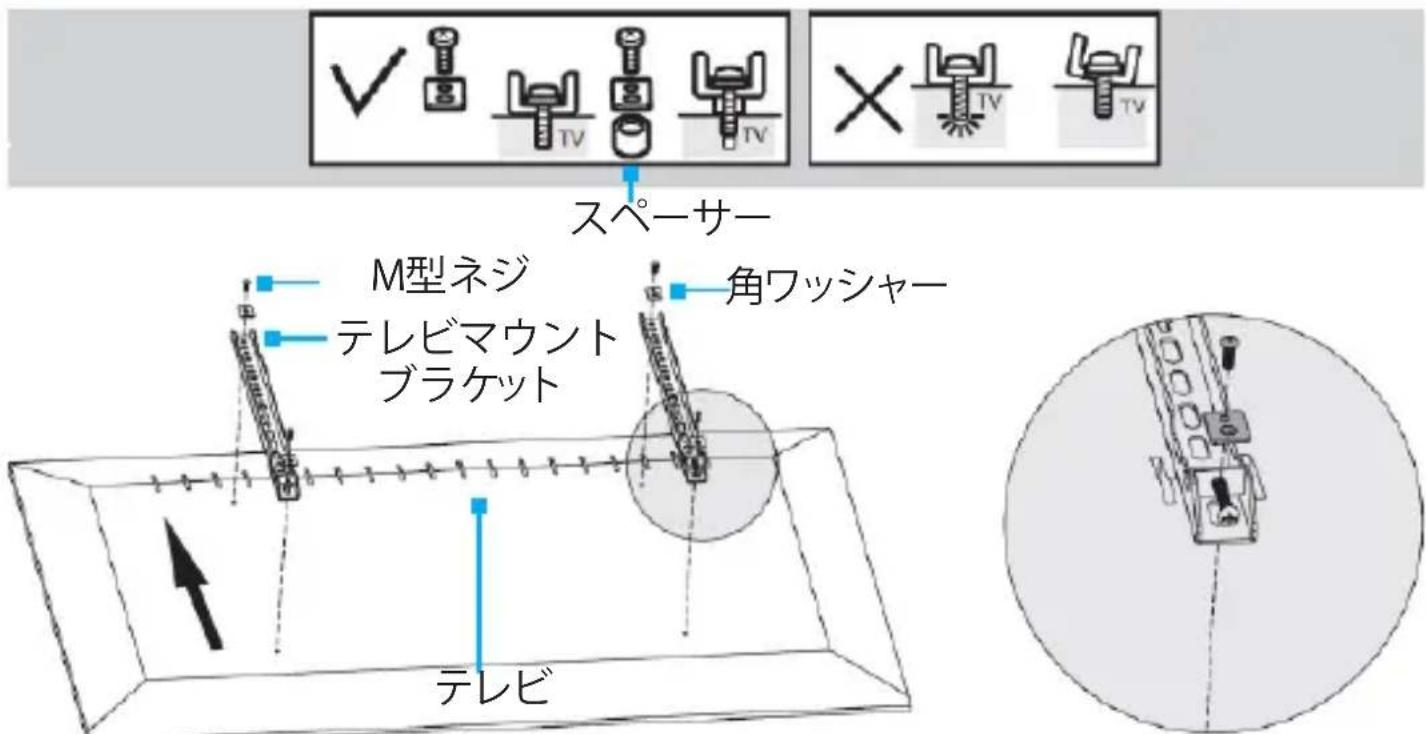

テレビマウントブラケットの装着

スペーサー M型ネジ テレビマウント ブラケット 角ワッシャー テレビ

图10

1. テレビ背面にアクセスできるよう画面を下に向けて、布などを敷いた平面にテレビを置きます。(図10)
2. (オプショナル) テレビの背面に装着済みの VESA 金具があるか確認し、あれば取り外します。

注意:すべてのテレビにVESA金具がついているとは限りません。VESAマウント用のネジ4個のみを取り外してください。テレビ本体の構造を支えているネジを取り外さないでください。

1. 角ワッシャーとスペーサー(小または大)を、必要な数だけ VESA取り付け穴の上に配置します。
2. テレビ背面のVESA取付穴の上にテレビマウントブラケットを並行に配置します。テレビマウントブラケットの矢印が、テレビの下を向くようにします。

マニュアル、動画、ドライバー、ダウンロード、技術図面などはこちら：www.startech.com/supp

1. 適切なサイズのM型ネジ(例: M5 x 14mm ネジなど)を、角ワッシャー、テレビマウントブラケット、スペーサー(オプショナル)、テレビにねじ込みます。

注意:角ワッシャー1個につき、2つの穴があります。M型ネジに合う穴を使用してください。

1. プラスドライバーを使用し、M型ネジがテレビマウントブラケットの表面と同じ位置に下がるまで締めます。

警告! M型ネジを締め付けすぎないでください。もし、予想外の抵抗があった場合は、直ちに使用を中止し、別の長さのM型ネジを使用してみてください。

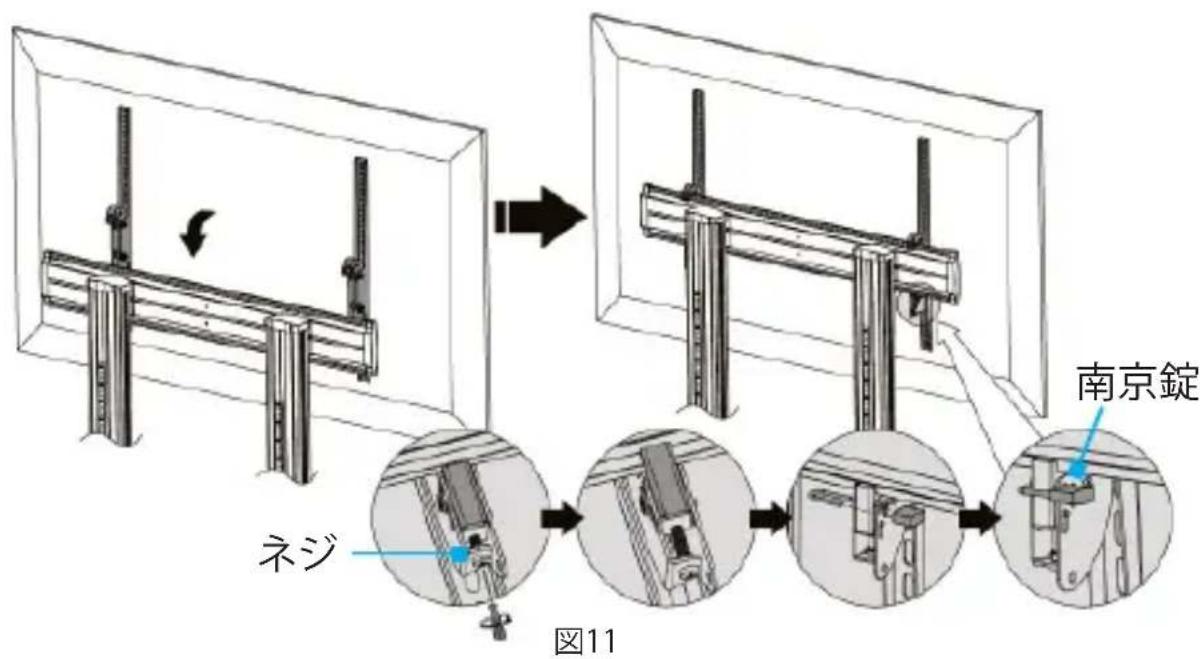

テレビをユニバーサルプレートに固定

南京錠 ネジ 図11

1. テレビマウントブラケットの底部のネジ2個をプラスドライバーで緩めます。(図11)

2. テレビを持ち上げ、ユニバーサルプレートに引っ掛けます。 この作業は二人で行ってください。

ヒント: テレビマウントブラケット上部のフックをユニバーサルプレートの上部レールと揃えると掛けやすくなります。

1. テレビマウントブラケット底部のネジ2個をプラスドライバーで締めます。
2. (オプショナル - 施錠する場合) どちらかのテレビマウントブラケット底部の穴に南京錠を通します。

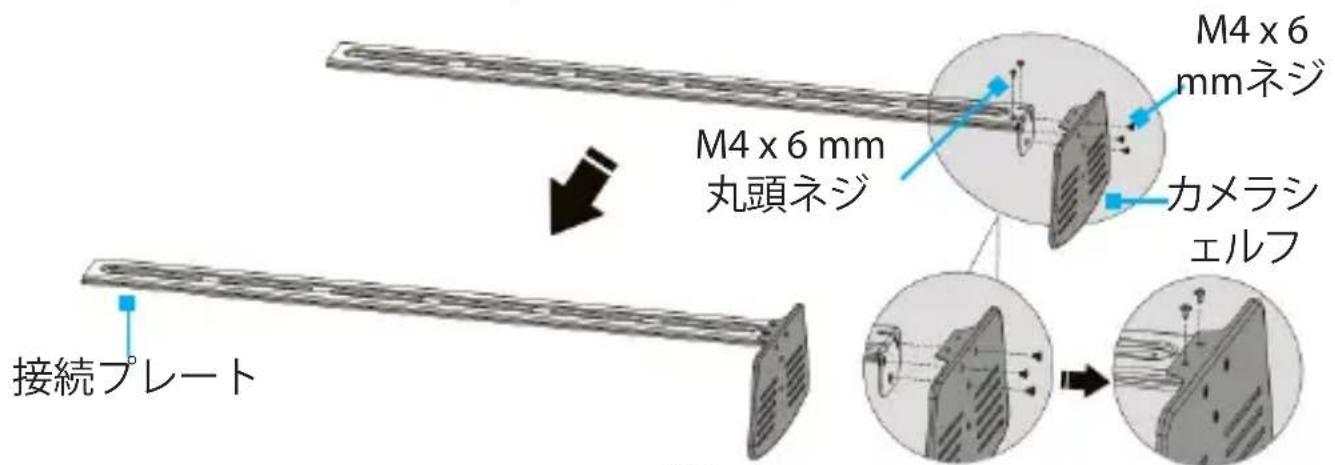

カメラシェルフの組み立て

M4 x 6 mm 丸頭ネジ M4 x 6 mmネジ カメラシ エルフ 接続プレート

图12

1. カメラシェルフを接続プレートの上部に合わせ、カメラシェルフの上部についている3つの穴と接続プレートの3つの穴を揃えます。(図12)
2. M4 x 6 mm ネジ3個をカメラシェルフ上部の穴と接続プレート上部の穴に挿入します。

3. M4 x 6 mm ネジ3個をプラスドライバーで締めます。

4. カメラシェルフ裏と接続プレート裏の穴にM4 x 6 mm 丸頭ネジ2個を挿入します。

5. プラスドライバーでM4 x 6 mm 丸頭ネジ 2個を締めます。

カメラシェルフ部分の取り付け

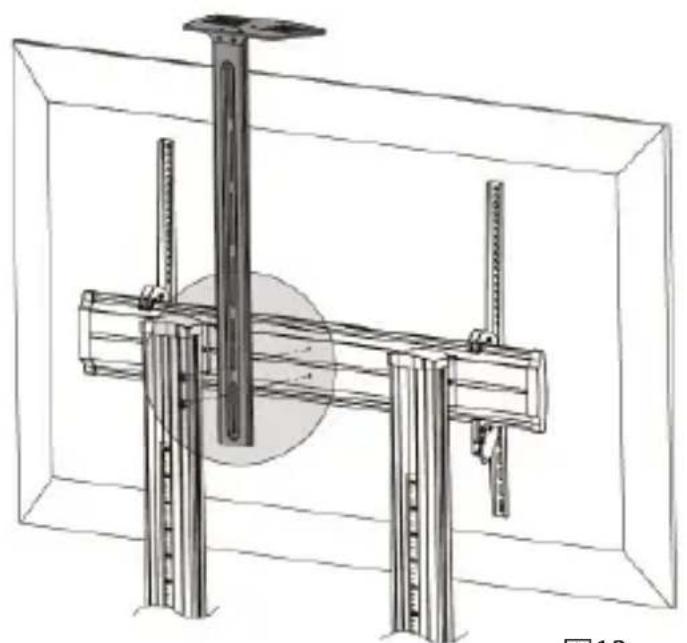

接続プレート M6 x 25 mm ネジ

图13

1. テレビの上にカメラシェルフを固定する高さを決定します。
2. カメラシェルフ部分をユニバーサルプレートの裏で希望の高さに合わせます。接続プレートのスロットとユニバーサルプレート裏の2つの穴を揃えます。(図13)
3. 接続プレートとユニバーサルプレートにM6 x 25 mmネジ2個を挿入します。
4. プラスドライバーでM6 x 25 mmネジ2個を締めます。

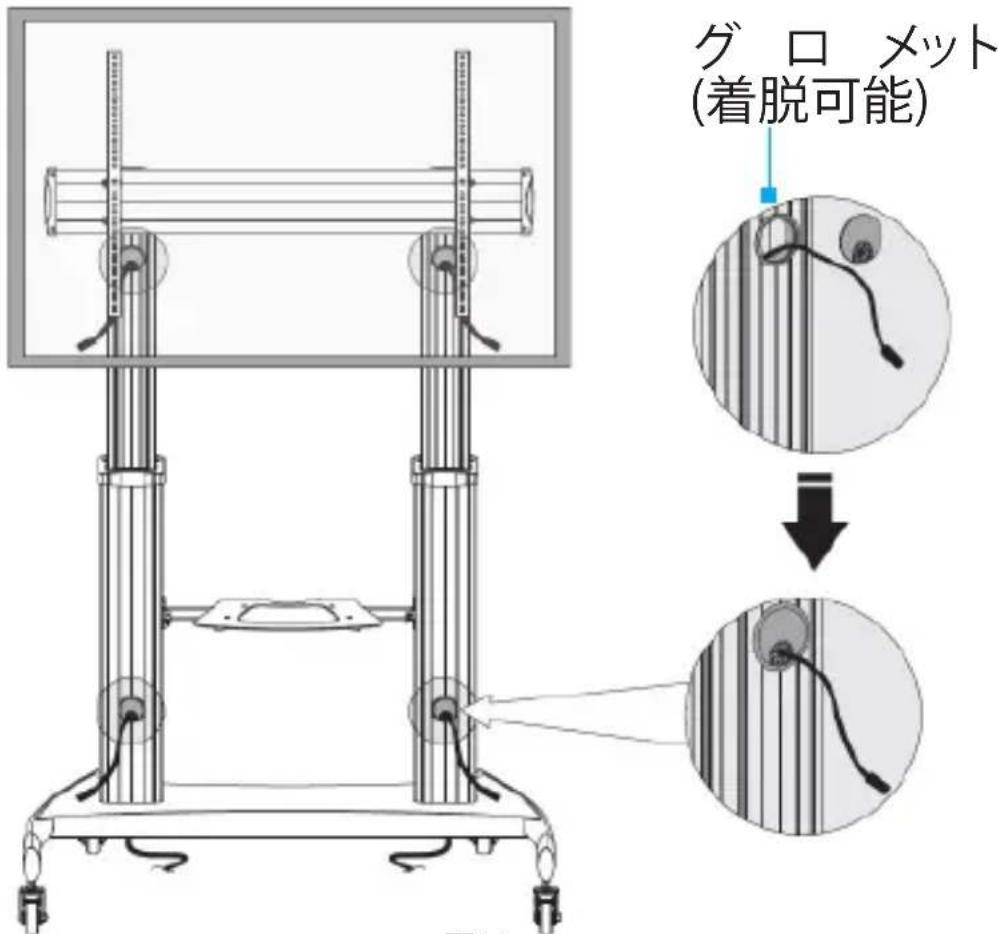

配線

グロメット (着脱可能)

图14

1. テレビ裏からケーブルを支柱上部前面のグロメットに引き回します。(図14)

注意:すべてのグロメットは着脱可能です。

1. ケーブルを支柱に通します。
2. ケーブルを支柱下部前面のグロメットから引き出し、電源およびビデオソースに接続します。

操作

テレビマウントブラケットのチルト調整

1. テレビマウントブラケットの外側についているナット2個をレンチで緩めます。

注意:ナットを完全に緩めないでください。

1. ステップ1をもう一方のテレビマウントブラケットで繰り返します。
2. テレビを希望の角度に傾けます。

注意: チルト調整は二人がかりで行ってください。

1. ステップ2-3で緩めたナットをレンチで締めます。

テレビスタンドの移動

警告!この移動式テレビスタンドは1人で動かさないでください。組み立てたテレビスタンドを動かすには、最低でも2人が必要です。

1. 組み立てたテレビスタンドからウェブカメラとメディアデバイスを外します。
2. テレビに接続したケーブルすべて (電源ケーブルとビデオケーブル) を外します。
3. キャスターのブレーキを外します。
4. プラスチックハンドルを握り、テレビスタンド本体を2人でゆっくりと動かします。コーナー部分を移動する際、または床に突起などがある場合は、十分に注意してください。
5. キャスターのブレーキをロックします。

製品保証について

この製品には、5年間保証がついています。

製品保証の諸条件と詳細については、こちらをご覧ください：www.startech.com/warranty.

責任制限

いかなる場合も、StarTech.com Ltd. および StarTech.com USA LLP（またはその役員、取締役、従業員、代理人）の、製品の使用に起因または関連する損（直接または間接、特別、懲罰、付随、結果的、その他）、利益の損失、事業の失、またはいかなる金銭的損失に対する責任は、製品に対して実際に支払った金額を超えないものとします。また、本製品を使用したことにより生じたいかる損害についても、本製品に対して支払われた実費を超えないものとします。

国または州によっては、偶発的または派生的な損害の除外または制限を認めていません。このような法律が適用される場合、このステートメントに含まれ制限または除外は、お客様に適用されない場合があります。

見つかる。つながる。役に立つ。StarTech.comが約束します。

StarTech.comは、パソコンまわりの接続パーツが揃うワンストップショップとて知られています。最先端テクノロジー、レガシー技術、新旧の規格をつなげパーツなど、さまざまな接続ソリューションに対応しています。

StarTech.comでは、迅速な製品調達を支援しています。ITニーズに応える製品を探し出し、必要な場所にお届けできる体制を整えています。弊社テクニカルアドバイザーにお問い合わせください。お探しの製品が必ず見つかります。

StarTech.com製品の詳細情報については、www.startech.comをご覧ください。独自のリソースと効率良く製品リサーチができるツールをご利用いただけます。

StarTech.comは、1985年に設立されたIT周辺機器およびテクノロジーパーツのメーカーです。米国、カナダ、英国、日本その他の国で事業を展開し、世界場にサービスを提供しています。

StarTech.comでは、ISO 9001認証に対応しています。

製品レビュー

StarTech.comでは、お客様からの製品レビューを募集しています。製品の用途や環境構成、または、便利な点や改善が求められる点などについて、コメントをお寄せください。

StarTech.com Ltd.

45 Artisans Cres.

London, Ontario

N5V 5E9

Canada
