Manual Revision: 04/11/2022 User Manual 最新情報および仕様については、ホームページをご確認ください： https://www.startech.com/ja-jp/PROJCEILMNT2 プロジェクター天吊り金具 SKU#: PROJCEILMNT2 実際の商品は写真と異なる場合があります1 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support 商標、登録商標、その他の保護された名称および記号の使用に

このマニュアルでは、StarTech.comとは一切関係のないサードパーティ企業の商標、 登録商標、およびその他の保護された名称や記号を参照している場合があります。 こ れらの参照は、説明のみを目的としており、StarTech.com による製品またはサービ スの推奨、あるいは該当するサードパーティ企業による本マニュアルが適用される製品 の推奨を意味するものではあり ません。 StarTech.comは、本マニュアルおよび関連文書に含まれるすべての商標、登録商 標、サービスマーク、およびその他の保護された名称および記号が、各保有者の財産 であることをここに認めます。2 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

• ケーブル（電源ケーブルと充電ケーブルを含む）は、適切な配置と引き回しを行 い、電気障害やつまづきの危険性など、安全上のリスクを回避するようにしてくださ い。3 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

• 必ず取扱説明書に従って本製品の組み立てを行って下さい。取り扱いを誤った場 合に、傷害を負う恐れや物的損害が発生する恐れがあります。

• 取り付けるモニターの重量が、本製品で定められた最大積載重量を超えないように して下さい。最大積載重量をオーバーした場合、傷害を負う恐れやモニターや本製 品に損害が発生する恐れがあります。本製品は、最大15kgまでのモニター重量に

• 本製品で使用している部品の一部が紛失していたり損傷している状態で使用する のは絶対に止めて下さい。

• 壁の構造はお客様の環境ごとに異なります。ご使用になる壁の構造タイプと取付 け金具が、取り付けモニターを確実に支持することを確認して下さい。確認を怠っ た場合、傷害を負う恐れや物的損害が発生する恐れがあります。壁の構造が、取 り付けるモニター重量の最低４倍まで支持できるだけの強度を持っていなければな

• 本製品に同梱されている取付け金具は、ご使用になる壁の構造に対して十分では ない場合があります。本製品を壁面に取り付ける時、十分な専門知識が不足して いると判断された場合、専門業者に連絡を取って、本製品の取り付けを行ってもら うか、お客様の壁の構造に適した詳しい取り付け方法を必ず確認してから取り付け

• 安全性について p. 2
• 注意事項 p. 3
• 製品図 p. 9
• 外形寸法 p. 10
• ポールを使用しない場合 p. 10

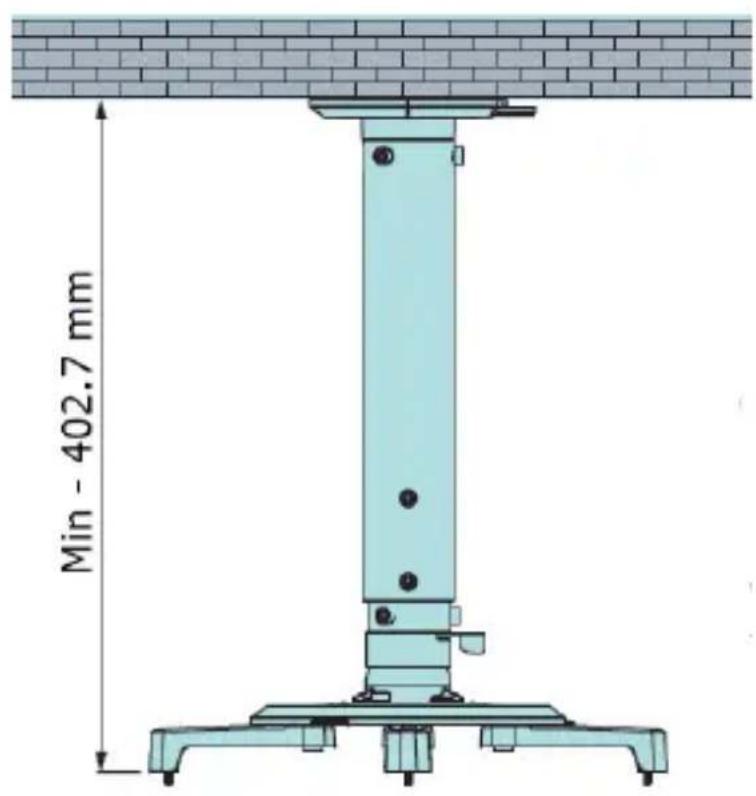

• ポールを使用する場合（ポール上部使用時） p. 10
• ポールを使用する場合（ポール上部・下部使用時） p. 11

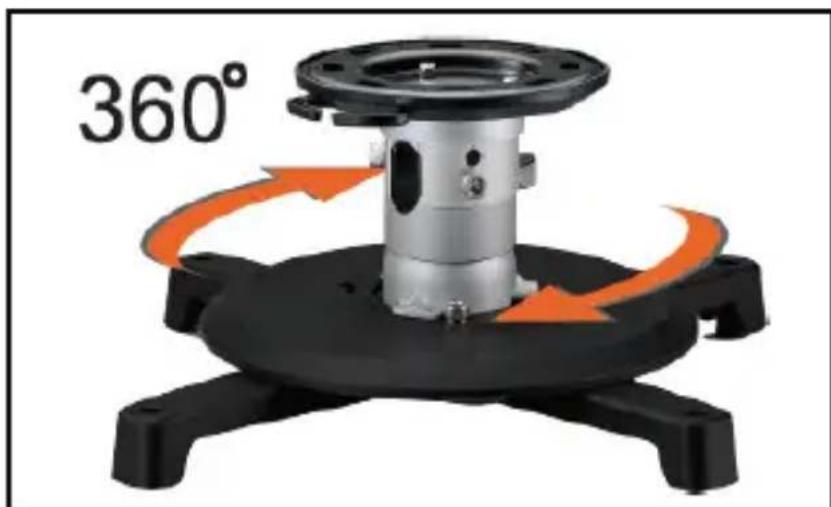

• 回転 p. 12
• 取付けパターン p. 12
• パッケージ内容 p. 13
• 製品に含まれるもの p. 13
• 仕様 p. 17
• 組立に必要な工具 p. 18
• プロジェクターマウントの取り付け（ポールを使用する場合） p. 19
• プロジェクターマウントの取り付け（ポールを使用しない場合） p. 28
• プロジェクターマウントを調整する p. 35
• トルクを調整する 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support p. 369

最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

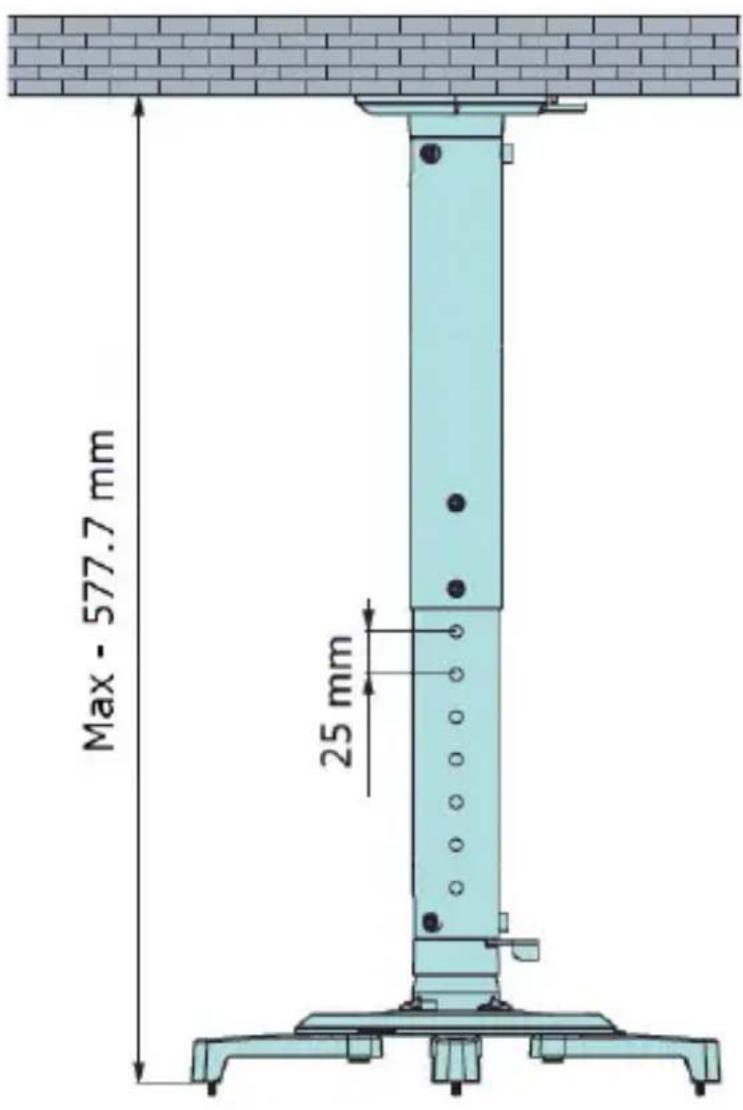

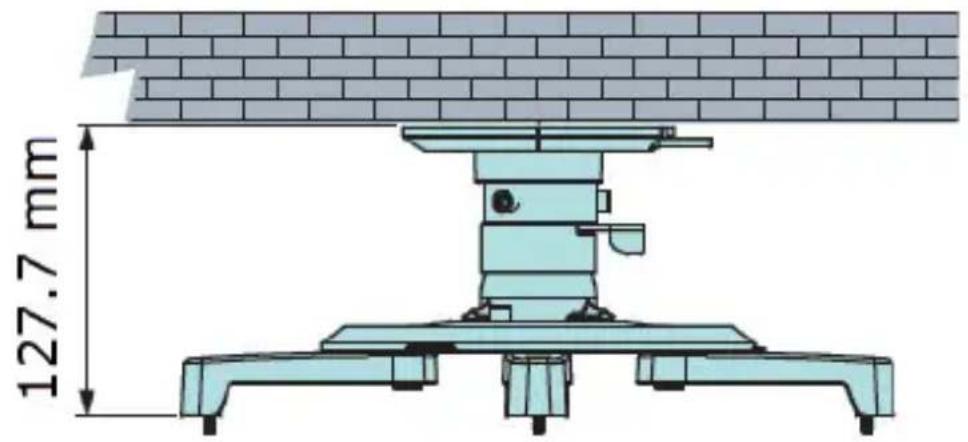

ポールを使用しない場合 ポールを使用する場合（ポール上部使用時）11 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support ポールを使用する場合（ポール上部・下部使用時）12 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

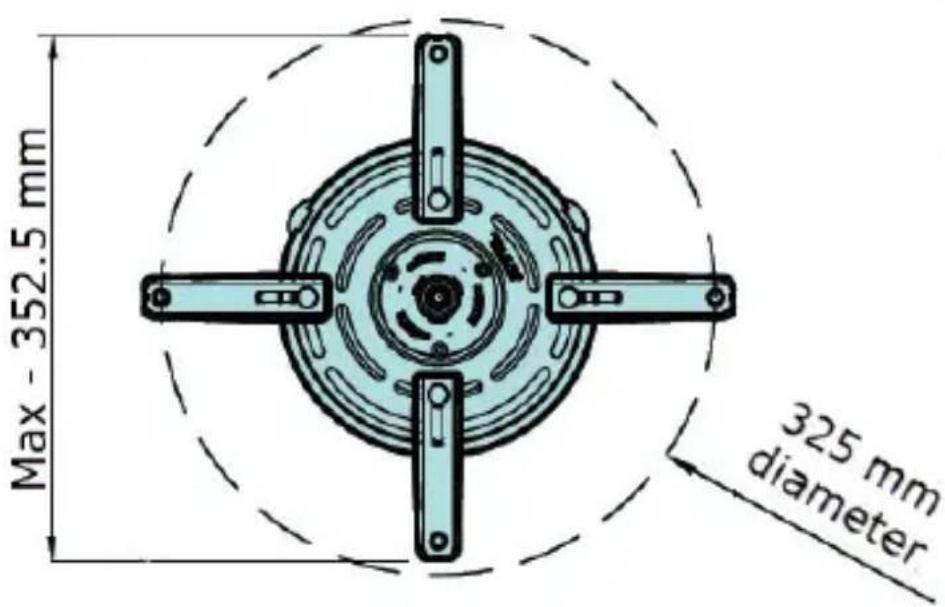

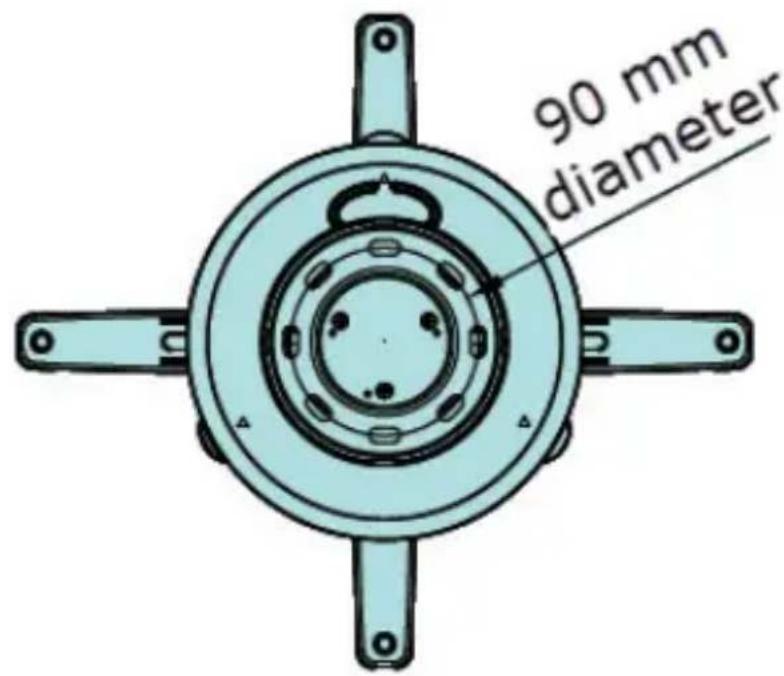

取付けパターン13 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

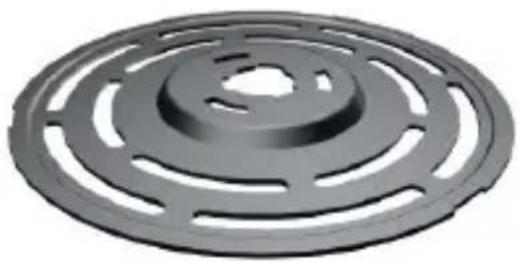

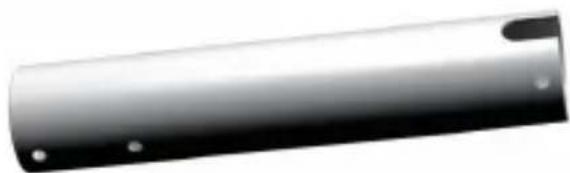

数量: 1 プロジェクタープレート 数量: 1 プロジェクタープレートカバー 数量: 1

数量: 114 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

数量: 4 M6 x 12 mm ネジ 数量: 7 5 mm 六角レンチ 数量: 115 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

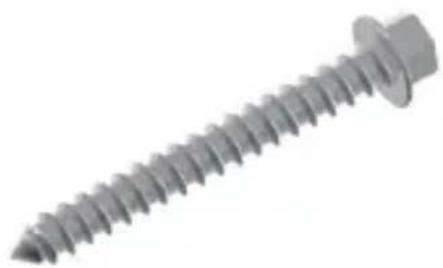

数量: 6 M3 x 24 mm ネジ 数量: 4 M4 x 24 mm ネジ 数量: 416 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support M5 x 24 mm ネジ 数量: 4 M6 x 24 mm ネジ 数量: 4 M6 x 65 mm ネジ 数量: 217 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

• プラスドライバーx 119 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support プロジェクターマウントの取り付け （ポールを使用する場合） 警告! 製品の取り付けは、地域の安全および建築基準法のガイドラインに 従って、認定された専門家が行う必要があります。天井の構造はさまざま であり、使用する構造と取り付け金具のタイプが、取り付けた機器を適切に サポートすることを確認することが重要です。安全ガイドラインに従わない場 合、重大な人身事故や機器の損傷・故障の原因となることがありますので

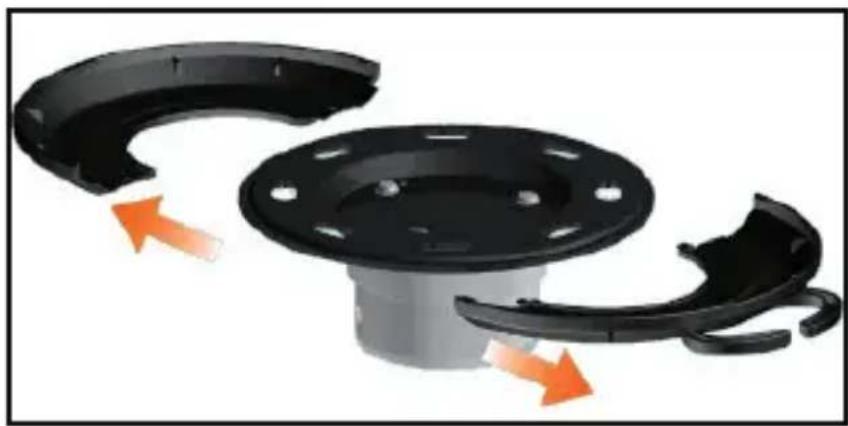

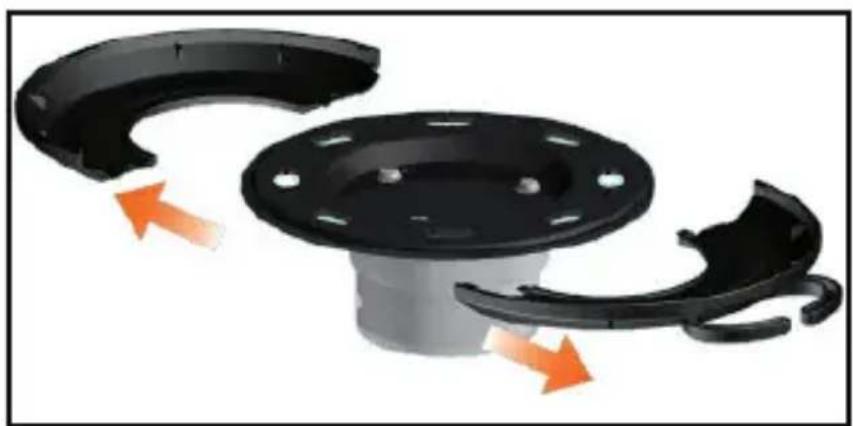

1. シーリングブラケットを取り付ける前に、シーリングブラケットカバーを取り外して、取

付穴が見えるようにします。シーリングブラケットカバーの両側をシーリングブラケット から引き離すと、シーリングブラケットカバーが2つに分解されます。 シーリングプレートカバーの取り外し

2. 付属の取り付けねじ（4個）または適切な金具を使用して、シーリングブラケット

を天井に取り付け ます。20 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

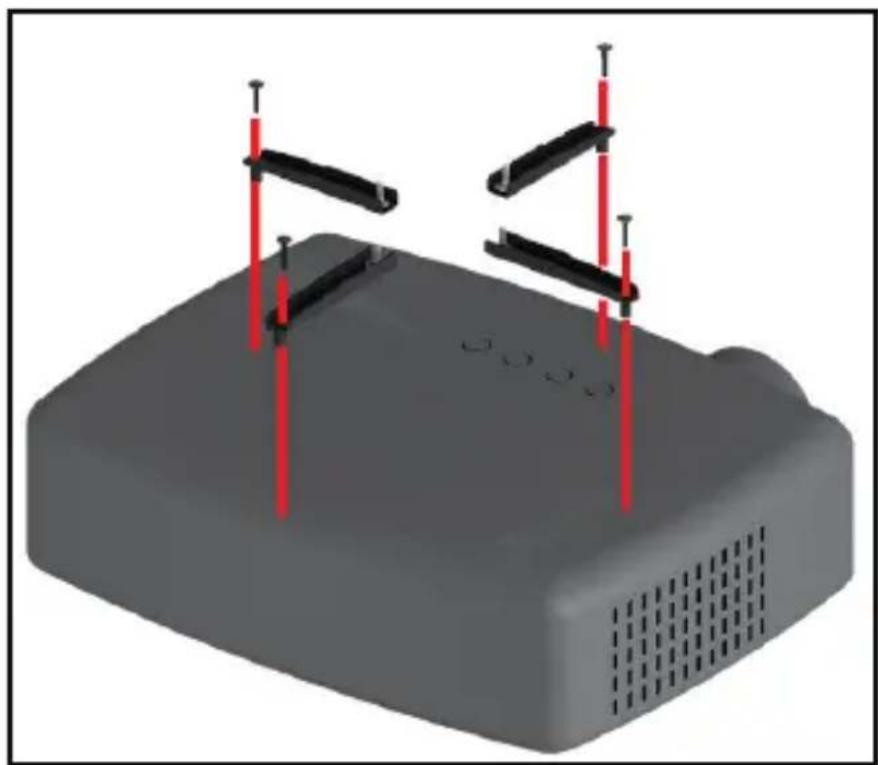

3. マウントアームをプロジェクター上部の取付穴に合わせます。

4. 適切な取り付けねじ（M3 x 24mm、M4 x 24mm、M5 x 24mm、または

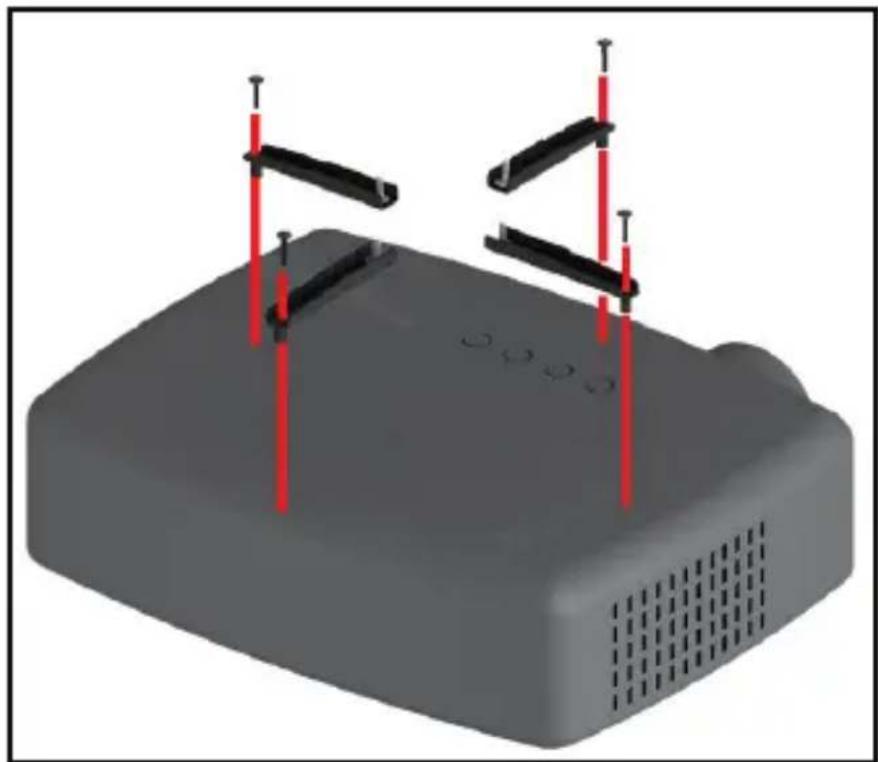

5. 選択した取り付けネジ（4個）を、マウントアームの取り付け穴からプロジェクター

の取り付け穴に挿入します。 マウントアームの取り付け

6. プラスドライバーを使用して、設置ネジを締めます。締め付けすぎに注意してくださ

い。21 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

7. マウントアームカバーをマウントアームの上に置き、マウントアーム のネジがマウントア

ームカバーのスロットから突き出るようにセットします。 アームカバーの取り付け

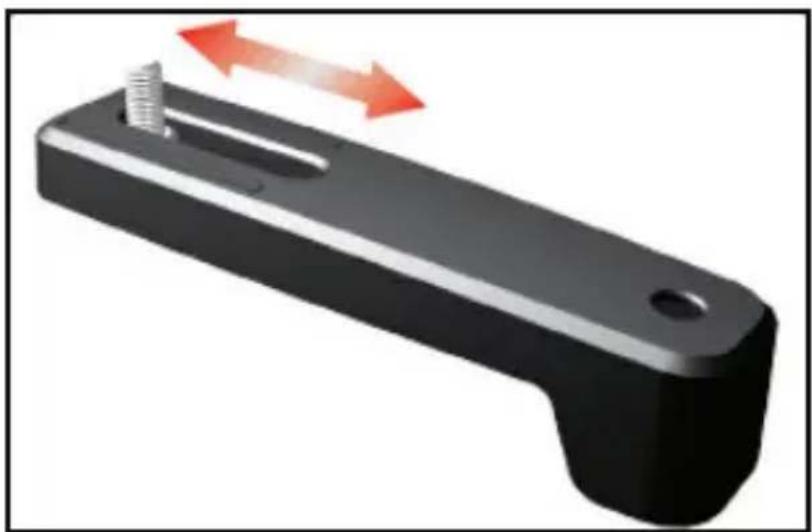

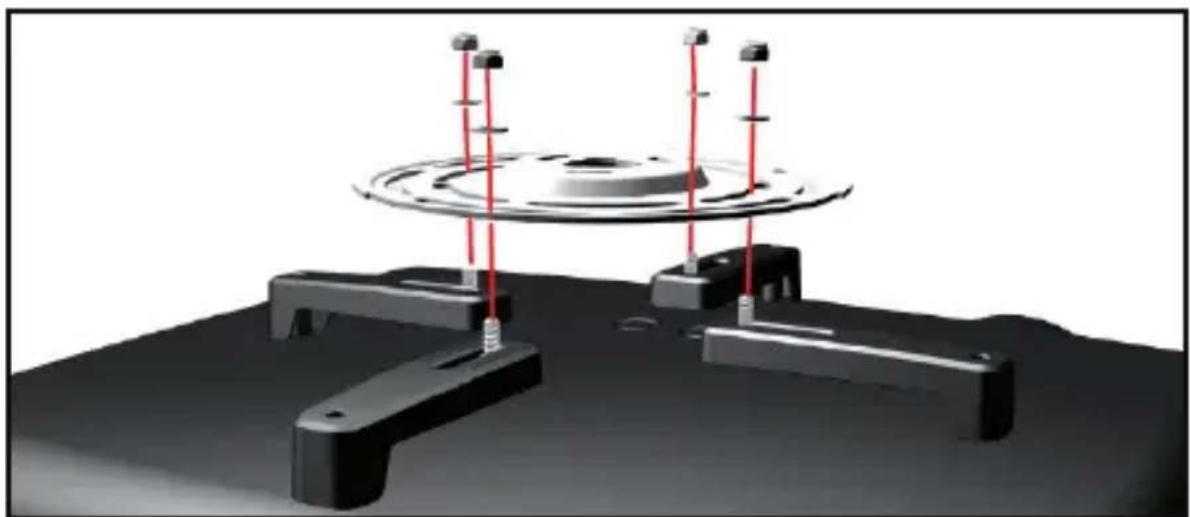

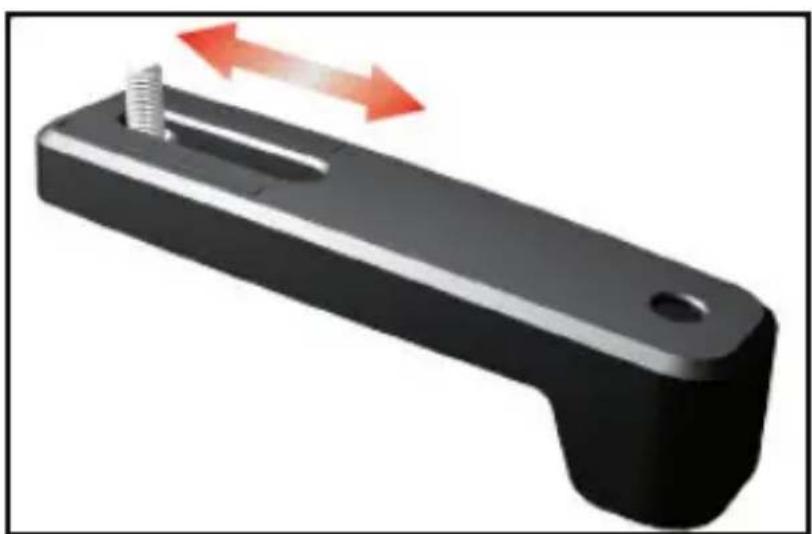

8. 取り付けアームのネジを、プロジェクタープレートの適切なスロット部に合わせます。

9. マウントアームのネジをプロジェクタープレートのスロットに挿入します。

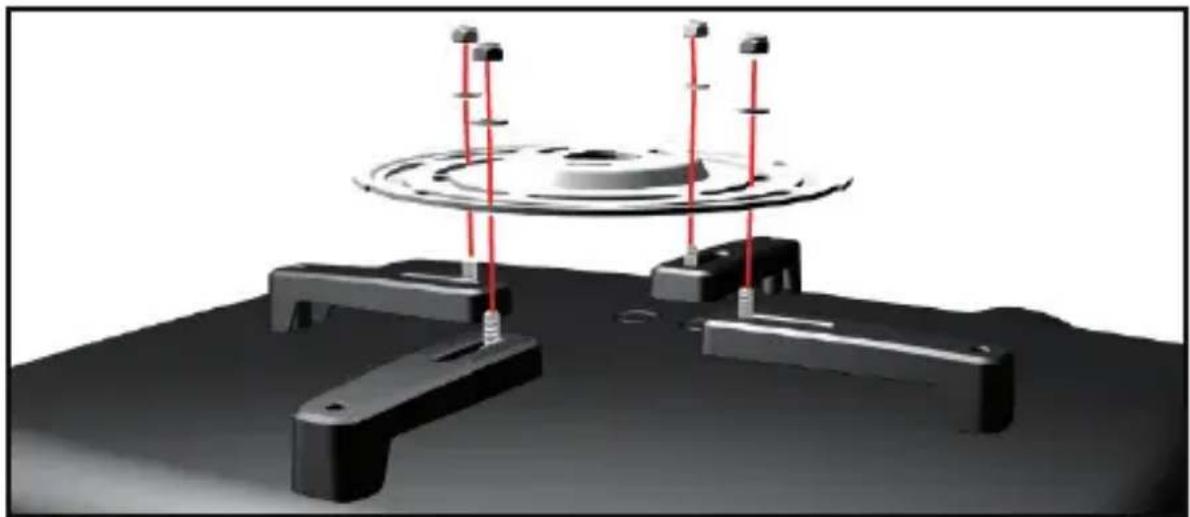

10. ワッシャー（4個）とナット（4個）をマウントアームのネジ（4個）にセット

し、8mmレンチを使用してナットを締めます。22 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support プロジェクタープレートの取り付け

11. プロジェクタープレートカバーをプロジェクタープレートの上に設置します。

12. ボールジョイント機構下部の突起をプロジェクタープレートカバー上部のスロットに

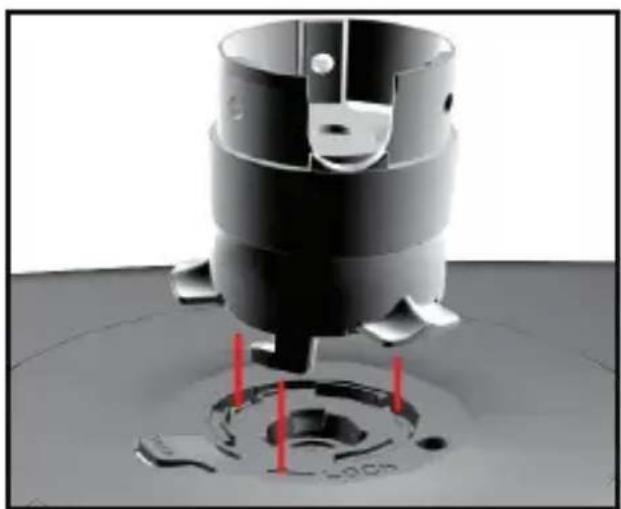

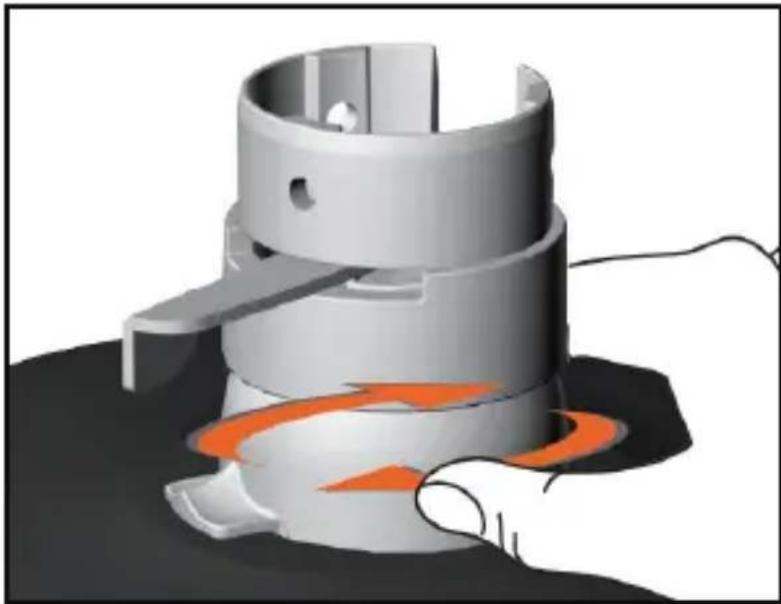

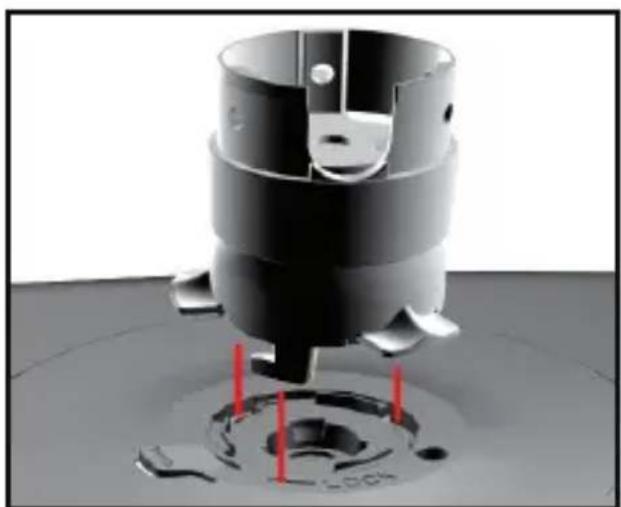

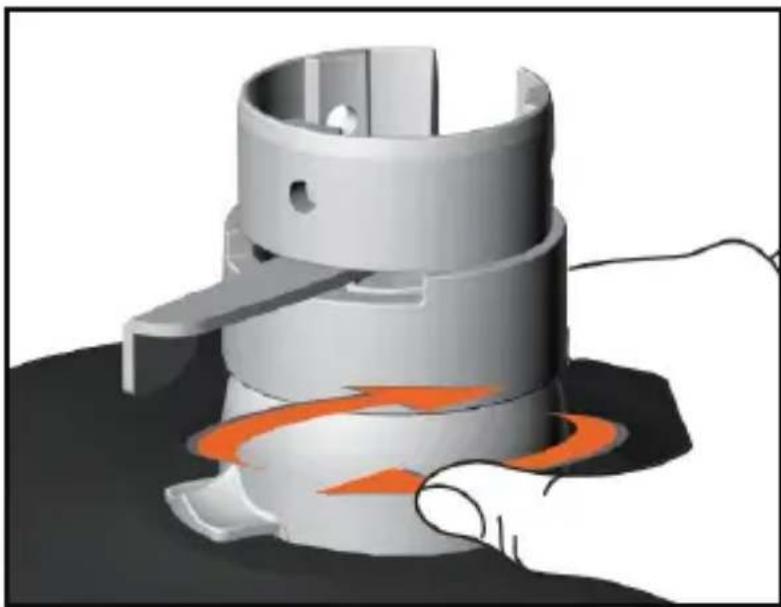

13. 突起をスロットに挿入し、ボールジョイント機構を時計方向に回転させ、ロックさ

せます。23 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support ボールジョイント機構を回転させる

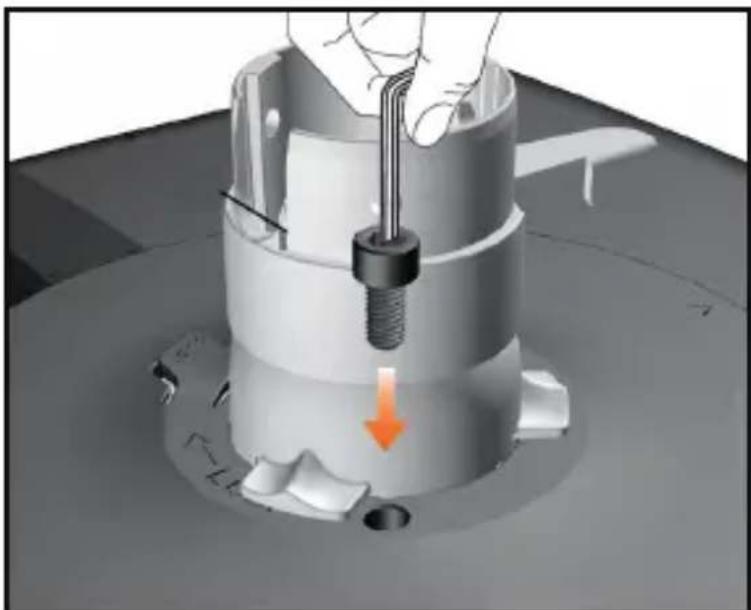

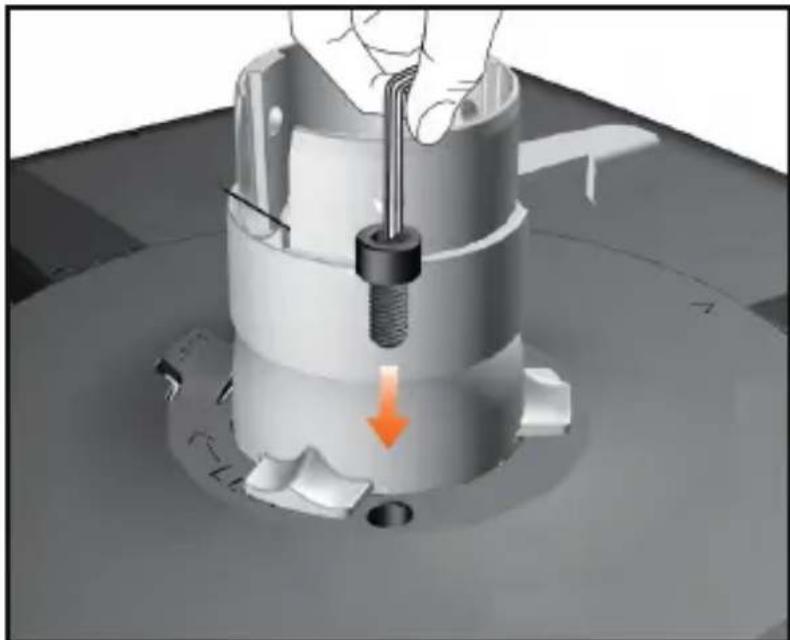

14. プロジェクタープレートカバーのロックネジ穴にM6×12mmネジを1本挿入

し、5mm六角レンチ（付属）を使って締めます。 M6×12mmネジを差し込む24 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

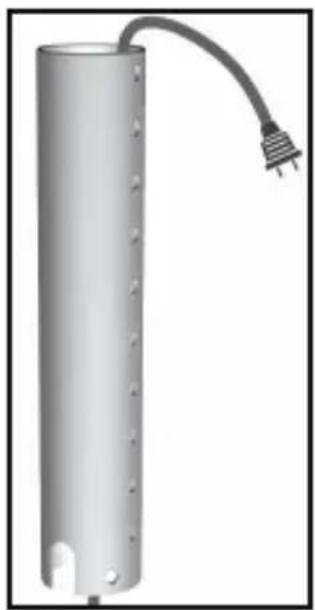

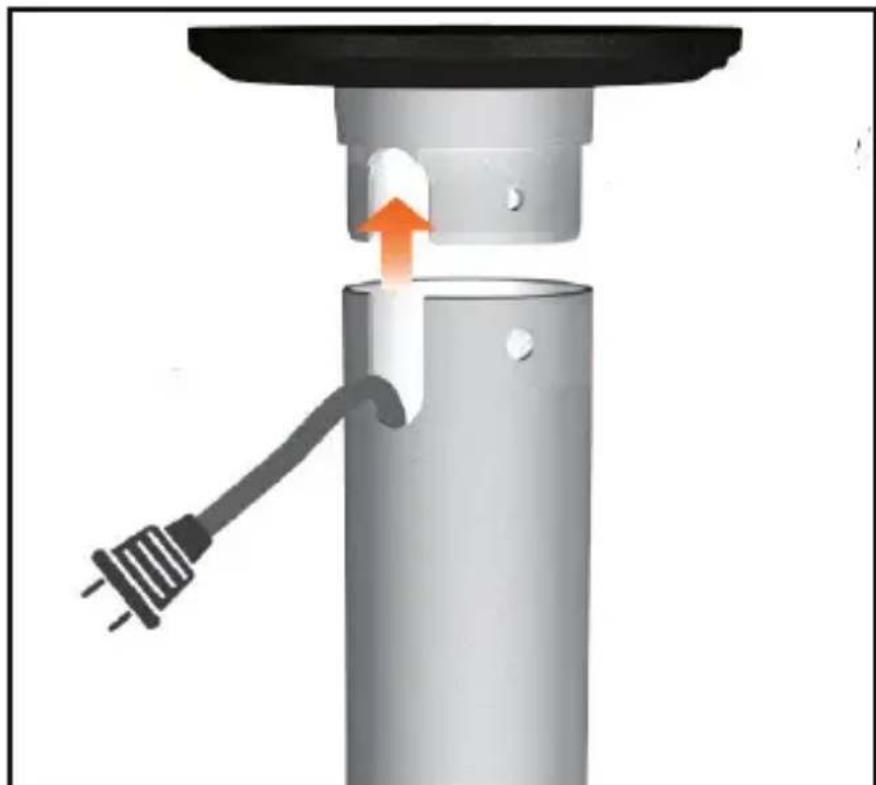

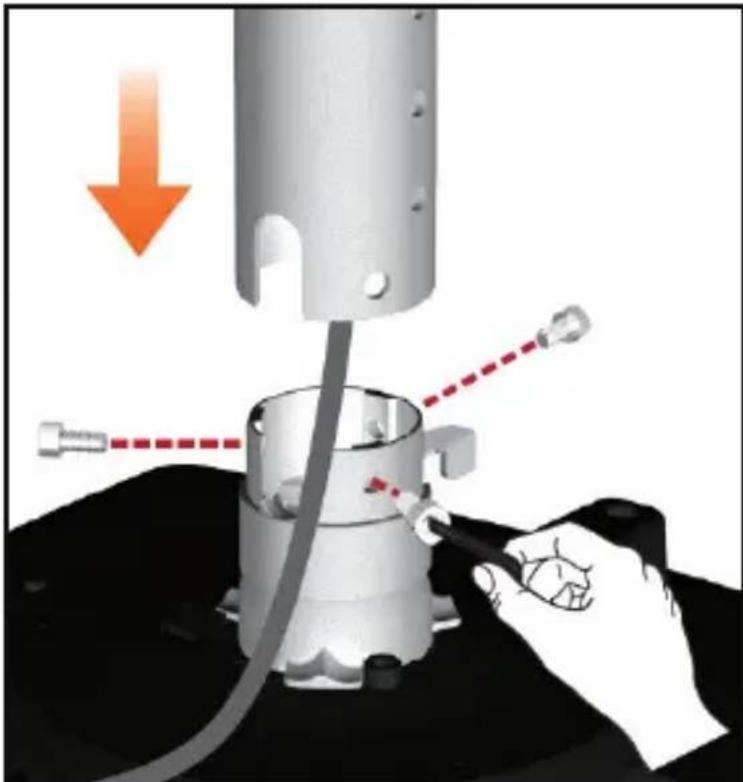

15. プロジェクターに接続されているケーブル（電源ケーブルなど）を、ケーブルノッチ付

きポール下部の下側を通り、上側から出します。 プロジェクター電源ケーブルの配線

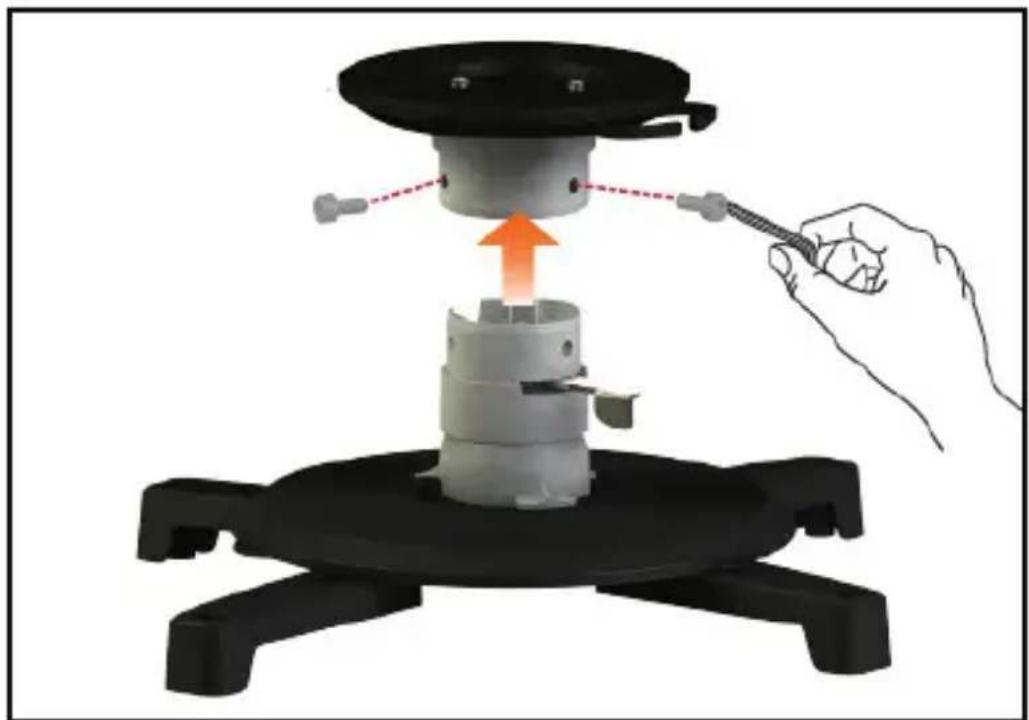

16. ポール下部（ケーブル切り欠き付き）の下側をボールジョイント機構の上部に取

り付けます。ポール下側の取付穴とボールジョイント機構の取付穴の位置が合って いることを確認し てください。 注：M6 x 12 mm ネジを挿入する前に、プロジェクターの電源ケーブルを下 極のケーブルノッチに通してください。

17. M6 x 12mm ネジ（3個）をポール下部の取付穴からボールジョイント機構の

18. 5mm 六角レンチを使って、M6 x 12mm のネジを締めます。25

最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support ポール下部のボールジョイント機構への取り付け

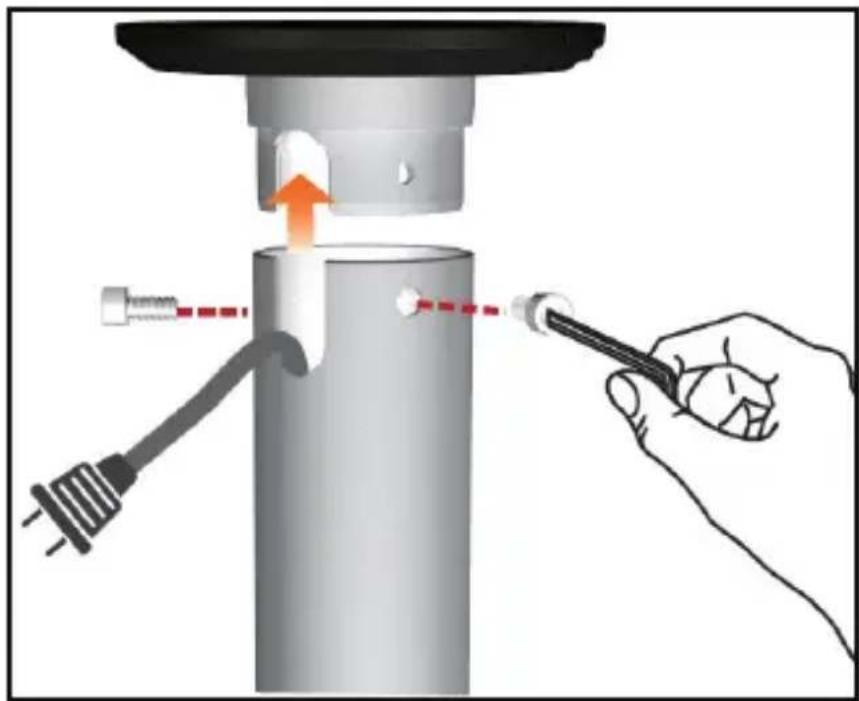

19. プロジェクターケーブルをポール上部に通し、ポール上部（ネジ穴2個を下向きに

して）をポール下部の上にスライドさせます。

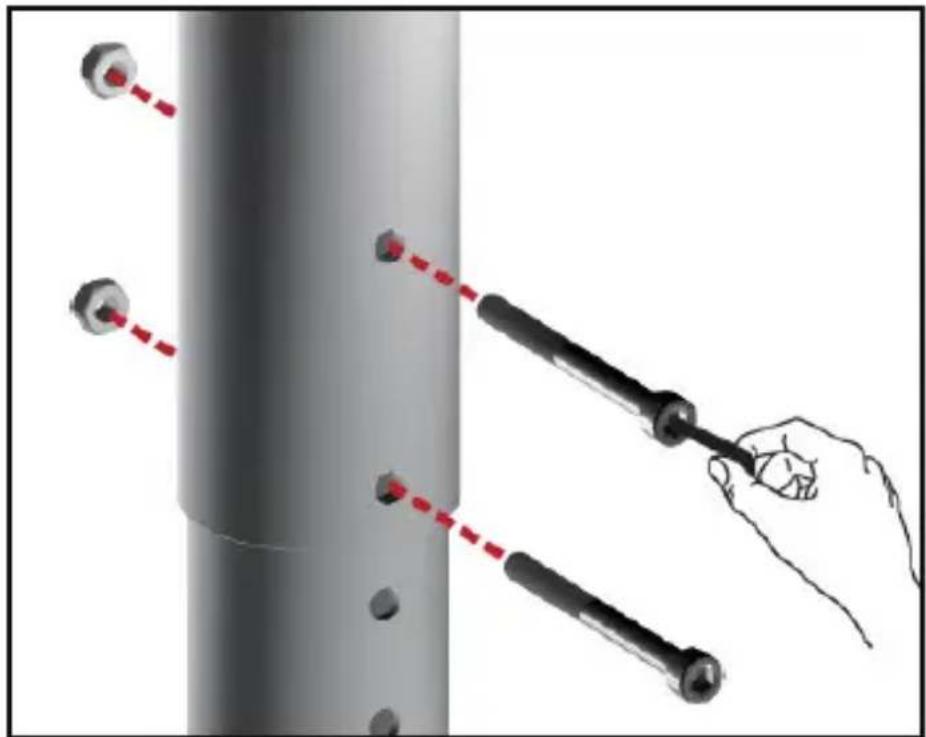

20. M6 x 65 mm ネジ（2個）を、ポール上部のネジ穴とポール下部の取り付け

穴（適切な高さ）に通し、反対側のナッ トに差し込みます。

21. 10 mm レンチで M6 x 65 mm ネジの端のナットを固定し、5 mm 六角レン

チで M6 x 65 mm ネジを締めます。26 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

22. プロジェクターとプロジェクターマウントの重量を支えながら、ポール上部をシーリング

プレートの上にスライドさせます。ポール上部のケーブル切り欠きと天井ブラケットの ケーブル切り欠きの位置を合わせてください。 注意：すべてのケーブルがケーブル切り欠きの側面から出るように、シーリン グブラケットに合っていることを確認します。27 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support ポール上部をシーリングマウントに取り付ける

23. ポール上部の取付穴と天井ブラケットにある取付穴を合わせます。

24. M6×12mmネジをポール上部の取付穴（3個）からシーリングブラケッ トの取

25. 5 mm 六角レンチを使用して、M6 x 12 mm ネジを締めます。28

最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

プロジェクターマウントの取り付け （ポールを使用しない場合） 警告! 製品の取り付けは、地域の安全および建築基準法のガイドラインに 従って、認定された専門家が行う必要があります。天井の構造はさまざま であり、使用する構造と取り付け金具のタイプが、取り付けた機器を適切に サポートすることを確認することが重要です。安全ガイドラインに従わない場 合、重大な人身事故や機器の損傷・故障の原因となることがありますので

1. シーリングブラケットを取り付ける前に、シーリングブラケットカバーを取り外して、取り

付け穴が見えるようにします。シーリングブラケットカバーの両側をシーリングブラケッ トから引き離すと、シーリングブラケットカバーが2つに分解されます。29 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support シーリングプレートカバーを取り外す

2. 付属の取付ネジ（×4）または適切な金具を使用して、シーリングブラケットを天

3. シーリングプレートカバーを天井に取り付ける場合は、シーリングプレートカバーの両

端をシーリングプレートカバーの上にスライドさせて、はめ込みます。

4. マウントアームをプロジェクター上部のマウント穴に合わせます。

5. 適切な取り付けネジ（M3 x 24mm、M4 x 24mm、M5 x 24mm、または

6. シーリングブラケットを取り付ける前に、シーリングブラケットカバーを取り外して、取り

付け穴が見えるようにします。シーリングブラケットカバーの両側をシーリングブラケッ トから引き離すと、シーリングブラケットカバーが2つに分解されます。.30 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support マウントアームの取り付け

7. プラスドライバーを使用して、取り付けネジを締めます。締め付けすぎに注意してく

ださい。31 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

8. マウントアームカバーをマウントアームの上に置き、マウントアーム のネジがマウントア

ームカバーのスロットから突き出るようにセットします。 アームカバーの取り付け

9. 取り付けアームのネジを、プロジェクタープレートの適切なスロット部に合わせます。

10. マウントアームのネジをプロジェクタープレートのスロットに挿入します。

11. ワッシャー（4個）とナット（4個）をマウントアームのネジ（4個）にセット

し、8mmレンチを使用してナットを締めます。32 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support プロジェクタープレートの取り付け

12. プロジェクタープレートカバーをプロジェクタープレートの上に置きます。

13. ボールジョイント機構下部の突起をプロジェクタープレートカバー上部のスロットに

14. 突起をスロットに挿入し、ボールジョイント機構を時計回りに回転させると、ロック

されます。33 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support ボールジョイント機構を回転させる

15. プロジェクタープレートカバーのロックネジ穴にM6×12mmネジを1本挿入

し、5mm六角レンチ（付属）を使って締めます。 M6×12mmネジを挿入する

16. ボールジョイント機構部の取付穴とシーリングプレートの取付穴の位置を合わせ

ます。34 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

17. M6×12mm ビスをボールジョイント機構の取付穴（×2）からシーリングプレー

18. 5mm 六角レンチを使用して、M6 x 12mm スクリューを締めます。

ボールジョイント機構のシーリングプレートへの取り付け35 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support プロジェクターマウントを調整する

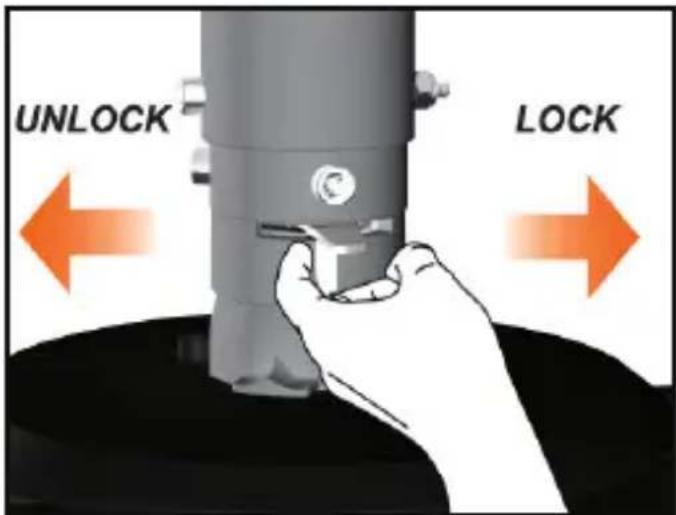

1. ボールジョイント機構のロックスイッチをロック解除の位置に移動します。

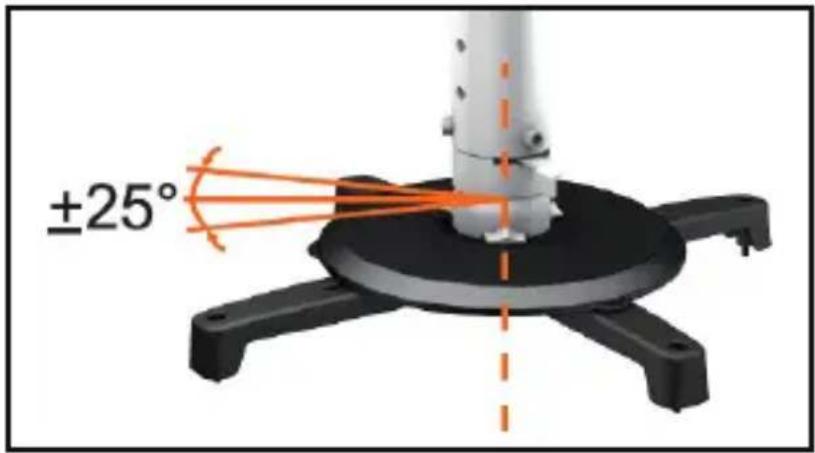

2. プロジェクターマウントを回転させ、プロジェクターの向きを調整します。

3. プロジェクターマウントを上下に傾けて、プロジェクターマウントの傾きを調整します。36

最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

4. プロジェクターマウントを任意の位置にセットしたら、ボールジョイント機構のロックス

イッチをロック位置に戻し、プロジェクターを固定します。

1. 5mm 六角レンチを使用し、ボールジョイント機構から M6 x 12mm ネジを設

置方法に応じて、下ポールまたはシーリングブラケットから取り外します。

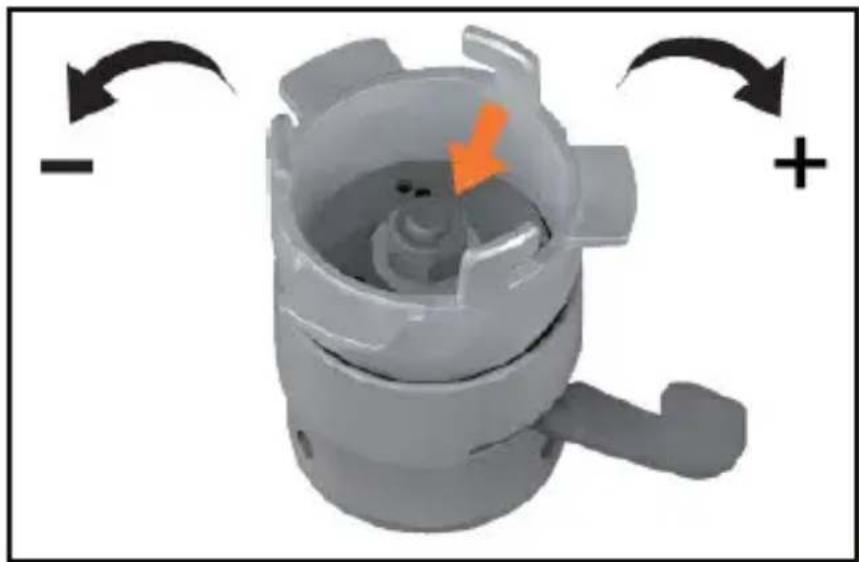

2. ソケットレンチと 8mm ソケットを使用して、ボールジョイント機構中央のナッ トを

緩める、もしくは、締めます。37 最新のマニュアル、ドライバー、ダウンロードなどはHPをご確認ください： www.startech.com/ja-jp/support

3. トルク調整が完了したら、ボールジョイント機構を元に戻します。5mm 六角レン

チを使用して M6×12mm ネジを締め、ボールジョイント機構を元の位置に固定 します。38
