使用説明書 GB350 C (2024) Honda

・部品番号を検索いただく際は必ず巻末の「パーツカタログユウデス」もース」も合わせてご確認ください。
・部品在庫状況。価格は、Honda正規販売店で相談ください。

管理 No.11K3RR01

GB350 Cr

[NC64-100]

パーツカタログ

1版

発行 2024 年 5 月

© Honda Motor Co., Ltd. 2024

まえがき 目次 1 エンジン 2 フレーム 3 部品番号索引 4 部品名索引 5

カラー写真とカラーラベルのご利用方法

●製品カタログで案内された車体色の写真が掲載されています。
●色物部品の受、発注のときにご利用ください。

・どのような車体色が売られているかひと目でわかります。
・現車がないときでも、お客様の車体色を確認するのに便利です。
- フォトNO.とまえがきの配色表を使用すれば正しい色物部品の部品番号を簡単に引くことができます。
- カラーラベルの貼付位置は、カラーラベルの貼り付け位置確認をご参照下さい。

●カラーラベル
●配色表

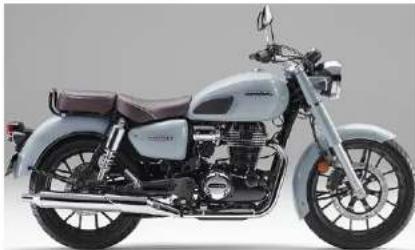

シャスタホワイト (NH-138)
[フォト NO.1]

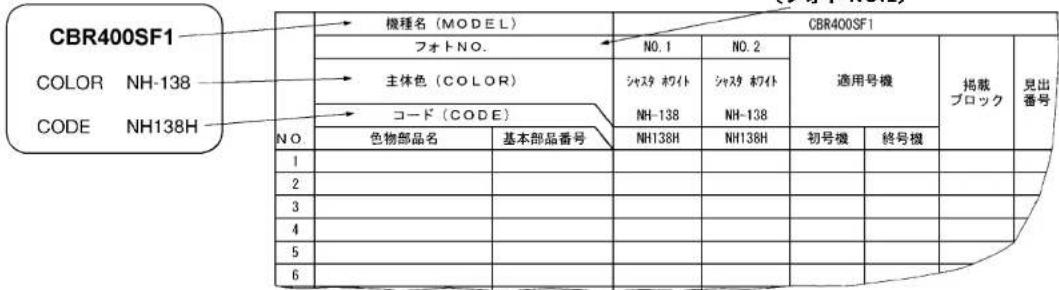

CBR400SF1 COLOR NH-138 CODE NH138H NO. 機種名 (MODEL) フオトNO. 主体色 (COLOR) コード (CODE) NO. 色物部品名 基本部品番号 NO.1 N0.2 シャスタ カワイト NH-138 NH-138 適用号機 初号機 終号機 掲載 ブロック 見出 番号

*車体色は印刷のため実物と多少異なる場合があります。

GB350 C (GB350CR) フレーム号機 NC64-1000001\~

ブコブルー (B-187)
[フォト NO.1]

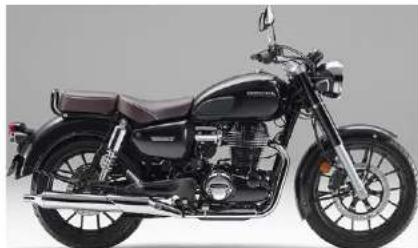

ガンメタルブラックメタリック（NH-C52M）
(フォト NO.2)

パーツカタログのご使用にあたって

●このパーツカタログは2024年5月1日現在で編集してあります。

・その後、補修部品の販売形態変更、削除（非販売）を行うことがございます。

・変更情報は最新のEPC（Electronic Parts Catalogue）に反映しています。

又パーツカタログニュースで案内していますので確認して下さい。

●部品注文は部品番号でご連絡下さい。

・部品注文時は、モデル、タイプ、号機、色、メーカー名、サイズを必要に応じて確認して下さい。

・イラストレーション（部品図）は部品検索の目安として記載していますので、現品と形状が異なる場合があります。

●部品の希望小売価格は、2024年5月現在の価格を記載しています。

・部品の希望小売価格は、予告なしに変更する事があります。

・部品の希望小売価格には消費税は含まれていません。

初版 2024年 5月 1日

本田技研工業株式会社

目次

ページNo.

- パーツカタログのご使用にあたって……1

- 部品情報の探し方.... 2

- パーツカタログの構成.... 3

- 部品に変更があったとき.... 4

- パーツカタログに使用されている略語.... 4

- 部品の記載ブロックと打刻号機の確認.... 5

- カラーラベルの貼り付け位置確認.... 5

· 号機管理表.... 6

- 配色表....7

- フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について 8

- 標準整備時間.... 12

- イラスト インデックス.... 16

- エンジン グループ.... 23

- フレーム グループ.... 45

- 部品番号索引.... 884

- 部品名索引.... 915

部品情報の探し方

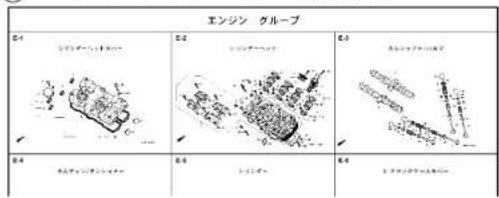

Ⓐ 「イラストインデックス」から探す方法

エンジン グループ C-1 シクリーンネットワーク C-2 シャッティング C-3 カレットフォーレッド C-4 カレットフォーレッド C-5 トリークター C-6 エフジンネットワークセンター

⑧「部品番号索引」から探す方法

部品番号索引
貯出番号	見現止	貯出番号	見現止	貯出番号
04000		13223-89V-751	36	10	14029-RTZ-013
24011-ME-050	34	13224-89V-751	36	10	19030-R1-013
		13225-89V-751	36	10	14031-RTZ-013
		13227-89V-751	36	10	14032-RTZ-013
06000		14000		14	19033-RTZ-013
06105-BW-2P06	76	3		14	19035-RTZ-013
06400-BW-2P16	74	3	4100-80E-000	21	2 14036-RTZ-013
06410-BW-2P69	62	1	4500-80E-000	21	2 14037-RTZ-013
06430-BW-2P69	62	2	4500-80E-000	24	2 14038-RTZ-013
06450-166-4C5	62	2	4481-80E-003	24	3 14038-RTZ-013
06450-443-4C5	62	2	4510-98E-000	24	4 14040-RTZ-013
06455-MOE-997	59	3		26	1 14042-RTZ-013
06455-MOE-997	59	3	4524-89V-690	24	6 14042-RTZ-013
			4545-89V-690	24	8 14042-RTZ-013
11QOQ
			4620-EW-891	24	8 14044-RTZ-013
			4711-80E-500	24	6 14045-RTZ-013
			4721-80E-500	25	6 14046-RTZ-013
			4722-EW-891	25	6 14047-RTZ-013
			4735-EW-891	25	8 14048-RTZ-013
			4736-EW-500	25	8 14048-RTZ-013
			4737-EW-500	25	9 14052-RTZ-013
			4738-EW-500	25	9 14052-RTZ-013
			4739-EW-500	25	9 14052-RTZ-013
			4755-EW-500	25	11 14052-RTZ-013
			4762-EW-500	25	11 14052-RTZ-013
			4763-EW-500	25

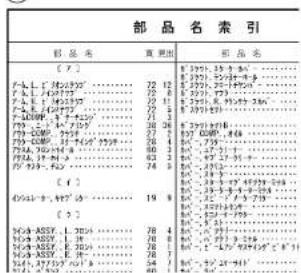

©「部品名索引」から探す方法

F-7 フロントフェンダー ブロックNO. 見出番号 タイプ プロセス番号 プロセス 小式 直径 P406 直径 P150mm タイプ 300 1 2 3 600 1 300 2 600 1 300 2 6, 300 1 300 2 6, 300 1 300 2 6, 300 1 300 2 6, 300 1 300 2 6, 300 1 300 2 6, 300 1 300 2 6, 300 1 300 1 300 2 6, 300 1 300 2 6, 300 1 300 2 6, 300 1 300 2 6, 300 1 300 2 6, 300 1 300 2 6, 300 1 300

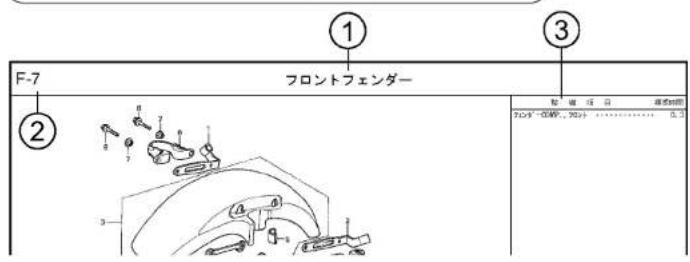

パーツカタログの構成

F-7 フロントフェンダー ① ③ ② 軽 値 位置 速度时间 70.9" 05'40", 20.2" 0.3

4 5 6 7 8 9 10 11 12 13 号出 郵品番号 郵品名 番号 1 45156-MCE-000 クランバー・R.フロントブレーキホース 2 45157-MCE-000 クランバー・L.フロントブレーキホース 3 61100-MCE-0002A フリンダ・COMP. フロンチ -NB4111M・フォーレルバーメダッキー 61100-MCE-000ZB +PB2840+キャシティフェニックスブルー 4 61101-MCE-000 カレート.フロントフォンダー 61101-MCE-010 5 61102-MCE-300 ケラシヨン.フロントフォンダー (アラシャ) 各字 使用仮数 遺用号幅 小児 CB400 価格 SFX SFY 初号値 軽号値 380 1 1 380 1 1 6,700 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6,700 1 1 400 2 2 400 2 2 120 2 2 3J.4J J.2J 1008000 1008001

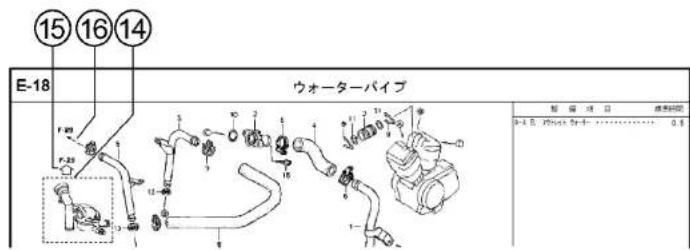

E-18 ウォーターパイプ F-20 F-20 15 16 14 1 2 3 4 5 6 7 8 9 10 11 12 13 14 製 印 注 录 遵 表 時間 P-1 B. P-20 (名:) 0.8

①ブロックタイトル ②ロックNO.
③整備項目／標準時間－標準整備時間
④見出番号

・本文の見出し番号に（）が付いているものは、前

ページより同じ見出し番号が続いていることを示します。

⑤部品番号 Honda色記号 部品名 色名称

⑨注記

・特記事項を部品名棚に（）で表示しています。

⑩希望小壳価格

・ジカ 市場状況等により変動するメーカー希望小

壳価格。

・オープン メーカー希望小売価格が存在せず、各小売

店が独自に決定する小売価。オープン価格。

⑪ 使用個数

・使用個数に（），（がつけられている部品はオプション
ナル部品です。
・使用個数に“N”と表示されている部品は必要に応じて
選択して使用する部品です。
・使用個数は各ブロック内に使用されている数を示します。

⑫適用号機

⑬タイプ

・タイプ欄が無記入のものは、すべてのタイプに共通使

用されます。

⑭

・内の部品は、他のブロックで案内されています。

⑮

・ぐはで国まれている掲載ブロックNo.を表示してい

ます

⑯

・←は該当部品の接続先ブロックNo.を表示しています。

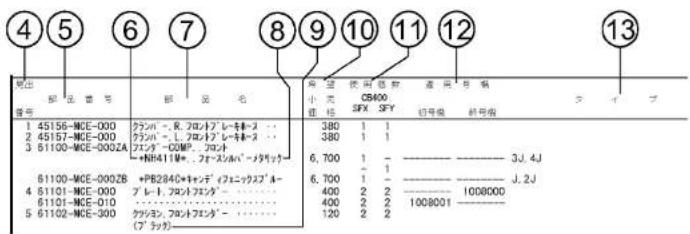

部品に変更があったとき

見出				令望		使用国数		適用号機
番号	部品番号	部品名	小売価格	CB400SFX	SFY	初号機	終号機
1	45158-MCE-000	ケラバー・R.フロントレーモータース	...	380	1	1
2	45157-MCE-000	ケラバー・L.フロントレーモータース	...	380	1	1
3	61100-MCE-000ZA	フェンダー-COMP.フロント+NH411M+.フォースルバーメタリック	...	6,700	1	-	-	3J.4J
	61100-MCE-000ZB	+PB284Cキャッデイフェニックスブレー	...	6,700	1	-	-	J.2J
4	61101-MCE-000	ブレート.フロントフェンダー	...	400	2	2
5	61101-MCE-010	...	...	400	2	2
5	61102-MCE-300	ケツッション.フロントフェンダー(プラック)	...	120	2	2
6	61105-MCE-000	ステー.フロントフェンダーマウンティング	...	400	2	2
7	61107-MR7-000	カラ(6.5)	...	110	4	4
8	96001-08020-00	オルト.フランジ 6X20	...	40	4	4

初号機から変更しないで 使用している。 左側にある場合は、1008001号機からの車に使用する。 右側にある場合は、1008000号機までの車に使用する。

●部品各末尾の（###）マークがあるものは供給に期限（非販売部品）があることを示します。

パーツカタログに使用されている略語

●パーツカタログには下記の略語が使用されています。

A …… アンペア

A.C. … オルタネーティング カーレント（交流）

A.M.……アタッチングマーク (貼り付けマーク)

ASSY. … アッセンブリー

C.D.I. …キャパシティブディス チャージイグニッション (容量放電点火)

COMP. … コンプリート

D.C.…… ダイレクトカーレント (直流)

G……グラム

KPH …… キロメーター毎時

L.……レフト（左）

L(100L)・リンク（駒数 100）

L.E.D.… ライトエミッテッド ダイオード（発光ダイオード）

MM……ミリメーター

R.……ライト（右）

STD.…… スタンダード

T(22T)… チョウ (歯数 22)

T.M.…… トランスクリプト マーク（転写マーク）

V……ボルト

W……ワット

WL…… ウイズラベリング (ストライブ、ラベル 類を含む)

WOL……ウイズアウトラベリング (ストライブ、ラベル 類を除く)

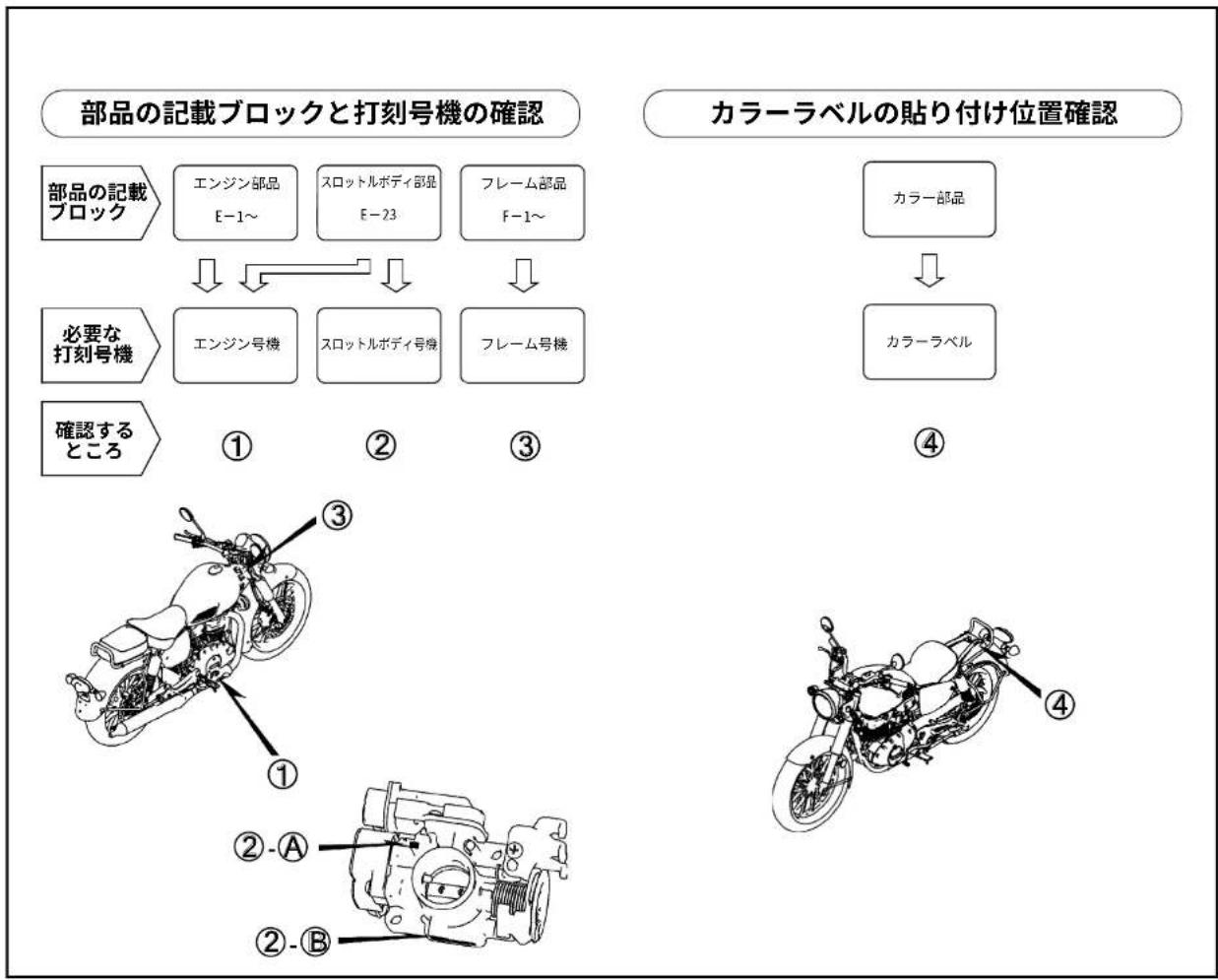


号機管理表

販売呼称機	種名 タイプ エンジン号機 フ	レーム号機 スロットルボディ号機
GB350 C GB	350C R	J NC59E-1100001~ NC64-1000001~ GQPSA A

・エンジン部品はエンジン号機・フレーム部品はフレーム号機を確認のうえ部品注文をして下さい。 ・キャブレター/スロットルボディアッセンブリーはエンジン号機で管理されていますが、その構成部品は下記アンダーラインで示したキャブレター/スロットルボディ号機で管理されていますので、部品注文時はキャブレター/スロットルボディ号機を確認して下さい。

GQ PSA AKC ア

A B

配色表

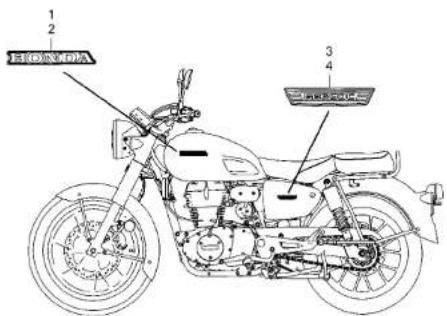

・色物部品をご注文の際は下記一覧表を参照して基本部品番号にパーツ色記号を加えた部品番号でご注文下さい。GB350 C (GB350CR)

NO.	機種名 (MODEL)		GB350CR
	フォトNO.		NO.1 NO.2		適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		プコブルーB-187 NH-C52M
	コード (CODE)
	色物部品名 基本部品番号 B187 NHC52 初号機 終号機
1 エブレム,L. 86102-K3R-D00 ZA ZA F-50 2
2 エブレム,L.サイドカバー 86832-K3R-J00 ZA ZA F-50 4
3 エブレム,R. 86101-K3R-D00 ZA ZA F-50 1
4 エブレム,R.サイドカバー 86831-K3R-J00 ZA ZA F-50 3
5 カバー,テールライト 80125-K3R-D00 ZB ZB F-34 6
6 カバーCOMP.,L.フロントフォークアツバー 51660-K3R-D00 ZJ ZH F-11 30
7 カバーCOMP.,L.フロントフォークロアー 51670-K3R-D00 ZJ ZH F-11 31
8 カバーCOMP.,R.フロントフォークアツバー 51610-K3R-D00 ZK ZJ F-11 24
9 カバーCOMP.,R.フロントフォークロアー 51620-K3R-D00 ZJ ZH F-11 27
10 カバーセット,L.サイド 83630-K3R-J00 ZB ZA F-24 14
11 カバーセット,R.サイド 83530-K3R-J00 ZB ZA F-24 9

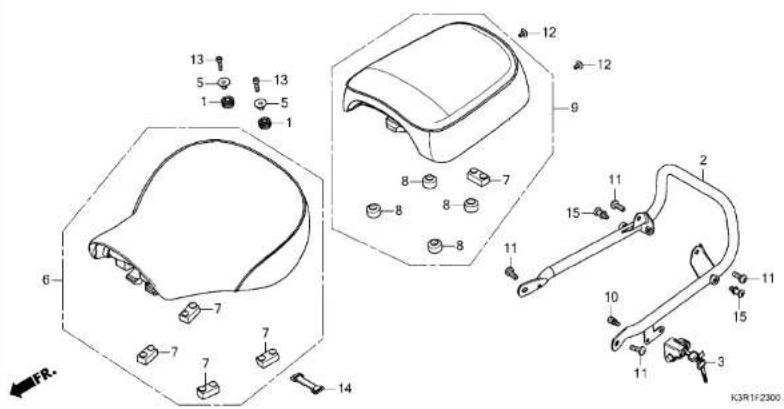

12 シートASSY.,ピリオン 77300-K3R-L01 ZB ZB F-23 9
13 シートCOMP.,シングル 77100-K3R-L01 ZB ZB F-23 6

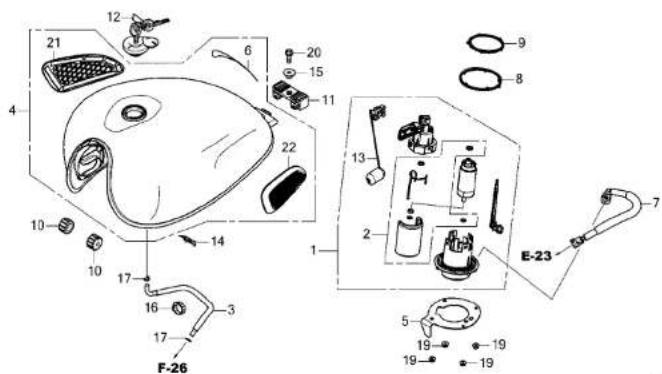

14 タンクASSY.,フユーエル 17500-K3R-J00 ZB ZA F-21 4
15 フエンダー,フロント 61100-K3R-D00 ZJ ZH F-10 4
16 フエンダーCOMP.,リヤー 80100-K3R-D00 ZJ ZH F-34 2
17 ブリツジ,フォークトップ 53230-K0Z-900 ZC ZC F-7 9
18 ホルダーコOMP.,パントルアツバー 53130-K0Z-900 ZA ZA F-7 8

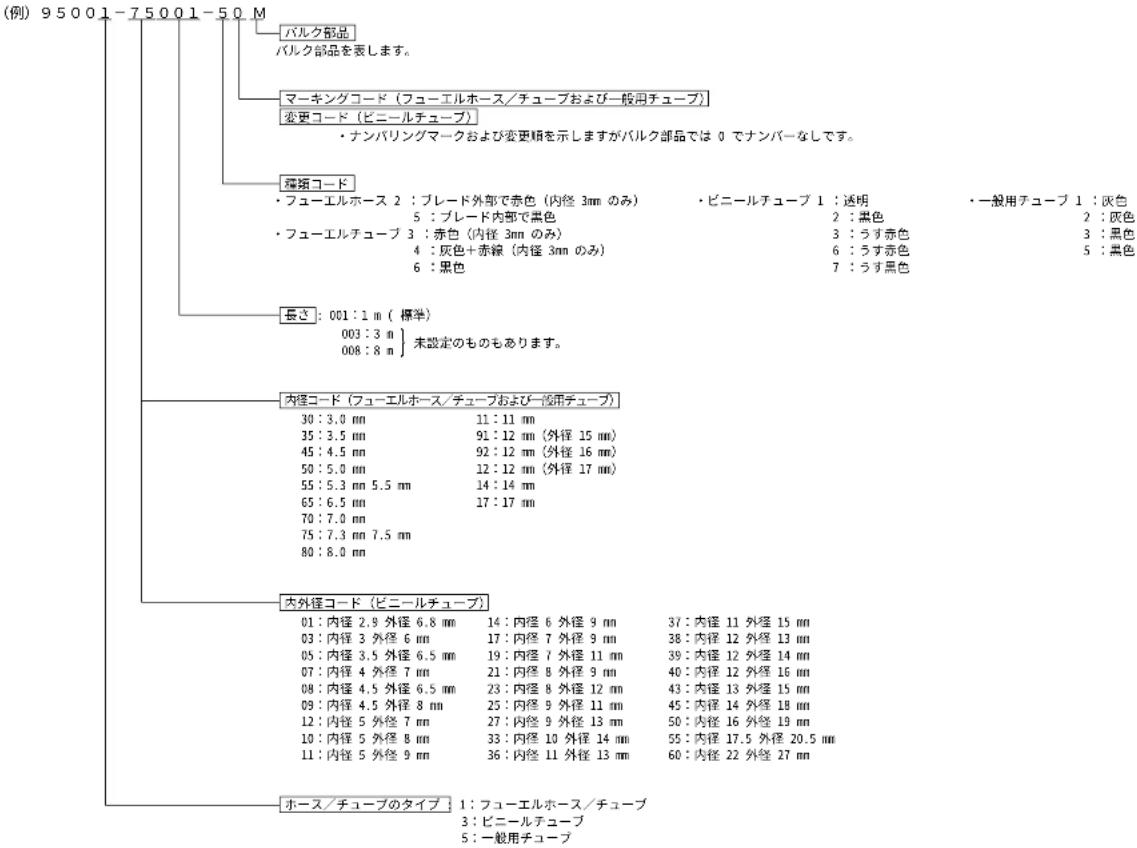

フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について

・標準部品のフューエルホース／チューブとビニールチューブ、および一般用チューブは長巻のバルク部品に代替されます。

・標準部品のフューエルホース／チューブとビニールチューブ、および一般用チューブを注文の際は、パーツカタログ本文中の部品名下に記載されている（）付バルク部品番号または下記一覧表でご確認の上ご注文ください。

・交換の際は部品名中に記載されている正規の長さにカットして使用してください。

(バルク部品のカット方法、ナンバー記入方法等の取り扱いについては、サービスマニュアルおよびバルク部品に同梱されている説明書を参照してください。)

・カット後の価格については、バーツカタログ本文に記載されている希望小売価格を参照してください。

・下記の表は標準部品番号とバルク部品番号一覧表です。記載の代替部品以外は絶対に使用しないで下さい。

フューエルホース/チューブ
標準部品番号 パルク部品番号		パルク部品
		内径 (mm)	長さ (m)
95001-30xxx-2x95001-30001-20M3.01
95001-30xxx-3x95001-30001-30M3.01
95001-30xxx-4x95001-30001-40M3.01
95001-35xxx-2x	95001-35001-50M<95001-35003-50M>	3.5	13
95001-35xxx-3x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-35xxx-4x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-35xxx-5x	95001-35001-50M<95001-35003-50M>	3.5	13
95001-35xxx-6x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-45xxx-2x	95001-45001-50M<95001-45003-50M>	4.5	13
95001-45xxx-3x	95001-45001-60M<95001-45003-60M> <95001-45008-60M>	4.5	138
95001-45xxx-4x	95001-45001-60M<95001-45003-60M> <95001-45008-60M>	4.5	138
95001-45xxx-5x	95001-45001-50M<95001-45003-50M>	4.5	13
95001-45xxx-6x	95001-45001-60M<95001-45003-60M> <95001-45008-60M>	4.5	138
95001-55xxx-2x	95001-55001-50M<95001-55003-50M> <95001-55008-50M>	5.5	138

フューエルホース/チューブ
標準部品番号 パルク部品番号		バルク部品
		内径(mm)	長さ(m)
95001-55xxx-3x	95001-55001-60M<95001-55003-60M><95001-55008-60M>	5.5	138
95001-55xxx-4x	95001-55001-60M<95001-55003-60M><95001-55008-60M>	5.5	138
95001-55xxx-5x	95001-55001-50M<95001-55003-50M><95001-55008-50M>	5.5	138
95001-55xxx-6x	95001-55001-60M<95001-55003-60M><95001-55008-60M>	5.5	138
95001-75xxx-2x	95001-75001-50M<95001-75003-50M>	7.5	13
95001-75xxx-3x	95001-75001-60M<95001-75008-60M>	7.5	138
95001-75xxx-4x	95001-75001-60M<95001-75003-60M><95001-75008-60M>	7.5	138
95001-75xxx-5x	95001-75001-50M<95001-75003-50M>	7.5	13
95001-75xxx-6x	95001-75001-60M<95001-75003-60M><95001-75008-60M>	7.5	138
95001-80xxx-2x9500	01-80001-50M8.01
95001-80xxx-3x9500	01-80001-60M8.01
95001-80xxx-4x9500	01-80001-60M8.01
95001-80xxx-5x9500	01-80001-50M8.01
95001-80xxx-6x9500	01-80001-60M8.01

ビニールチューブ

標準部品番号 バルク部品番号		バルク部品
		内径(mm)	外径(mm)	長さ(m)
95003-01xxx-3x	95003-01001-60M<95003-01002-80M>	2.9 6.8		13
95003-01xxx-60	95003-01001-60M<95003-01002-80M>	2.9 6.8		13
95003-03xxx-1x	95003-03001-60M<95003-03002-80M>	3.0 6.0		13
95003-03xxx-60	95003-03001-60M<95003-03002-80M>	3.0 6.0		13
95003-05xxx-3x	95003-05001-60M<95003-05002-80M> <95003-05008-80M>	3.5 6.5		138
95003-05xxx-60	95003-05001-60M<95003-05002-80M> <95003-05008-80M>	3.5 6.5		138
95003-07xxx-1x	95003-07001-10M<95003-07002-10M> <95003-07008-10M>	4.0 7.0		138
95003-07xxx-20	95003-07001-10M<95003-07002-10M> <95003-07008-10M>	4.0 7.0		138
95003-07xxx-3x	95003-07001-80M<95003-07002-60M> <95003-07008-60M>	4.0 7.0		138
95003-07xxx-60	95003-07001-80M<95003-07002-60M> <95003-07008-50M>	4.0 7.0		138
95003-07xxx-7x	95003-07001-70M<95003-07003-70M> <95003-07008-70M>	4.0 7.0		138
95003-08xxx-1x	95003-08001-12M<95003-08002-10M> <95003-08008-10M>	4.5 6.5		138
95003-09xxx-3x	95003-09001-60M<95003-09003-80M>	4.5 8.0		13
95003-09xxx-60	95003-09001-60M<95003-09003-60M>	4.5 8.0		13
95003-10xxx-1x	95003-10001-10M<95003-10002-10M>	5.0 6.0		13
95003-10xxx-20	95003-10001-10M<95003-10002-10M>	5.0 8.0		13
95003-10xxx-3x	95003-10001-60M<95003-10002-60M>	5.0 8.0		13
95003-10xxx-60	95003-10001-60M<95003-10002-60M>	5.0 8.0		13
95003-11xxx-3x	95003-11001-60A<95003-11003-60M> <95003-11008-60M>	5.0 9.0		138
95003-11xxx-60	95003-11001-60A<50003-11003-60M> <95003-11008-60M>	5.0 9.0		138
95003-12xxx-1x	95003-12001-10M<95003-12003-10M> <95003-12008-10M>	5.0 7.0		138
95003-12xxx-20	95003-12001-10M<95003-12003-10M> <95003-12008-10M>	5.0 7.0		138

ビニールチューブ

標準部品番号 バルク部品番号		バルク部品
		内径(mm)	外径(mm)	長さ(m)
95003-14xxx-1x	95003-14001-10M<95003-14003-10M>	6.0 9.0		13
95003-14xxx-3x	95003-14001-50M<95003-14003-60M>	6.0 9.0		13
95003-14xxx-20	95003-14001-10M<95003-14003-10M>	6.0 9.0		13
95003-17xxx-1x	95003-17001-10M<95003-17003-10M>	7.0 9.0		13
95003-19xxx-1x	95003-19001-10M<95003-19003-10M> <95003-19008-10M>	7.0 11.0		138
95003-19xxx-20	95003-19001-10M<95003-19003-10M> <95003-19008-10M>	7.0 11.0		138
95003-19xxx-3x	95003-19001-60M<95003-19003-60M> <95003-19008-60M>	7.0 11.0		138
95003-19xxx-60	95003-19001-60M<95003-19003-60M> <95003-19008-60M>	7.0 11.0		138
95003-40xxx-20	95003-40001-10M<95003-40003-10M>	12.0 19.0		13
95003-21xxx-1x	95003-21001-10M<95003-21003-10M>	8.0 9.0		13
95003-21xxx-20	95003-21001-10M<95003-21003-10M>	8.0 9.0		13
95003-23xxx-1x	95003-23001-10M<95003-23003-10M>	8.0 12.0		13
95003-23xxx-20	95003-23001-10M<95003-23003-10M>	8.0 12.0		13
95003-23xxx-3x	95003-23001-60M<95003-23003-60M> <95003-23008-60M>	8.0 12.0		138
95003-23xxx-60	95003-23001-60M<95003-23003-60M> <95003-23008-60M>	8.0 12.0		138
95003-25xxx-1x	95003-25001-10M<95003-25003-10M>	9.0 11.0		13
95003-25xxx-20	95003-25001-10M<95003-25003-10M>	9.0 11.0		13
95003-25xxx-3x	95003-25001-60M<95003-25003-60M>	9.0 11.0		13
95003-25xxx-7x	95003-25001-70M<95003-25003-70M>	9.0 11.0		13
95003-27xxx-1x	95003-27001-10M<95003-27003-10M>	9.0 11.0		13
95003-27xxx-20	95003-27001-10M<95003-27003-10M>	9.0 11.0		13
95003-27xxx-3x	95003-27001-60M<95003-27003-60M>	9.0 11.0		13
95003-27xxx-60	95003-27001-60M<95003-27003-60M>	9.0 11.0		13
95003-33xxx-1x	95003-33001-10M<95003-33003-10M>	10.0 14.0		13

ビニールチューブ

標準部品番号 バルク部品番号		バルク部品
		内径(mm)	外径(mm)	長さ(m)
95003-33xxx-20	95003-33001-10M<95003-33003-10M>	10.0 14.0		13
95003-36xxxx-1x	95003-36001-10M<95003-36003-10M>	11.0 13.0		138
	95003-36008-10M>
95003-36xxxx-20	95003-36001-10M<95003-36003-10M>	11.0 13.0		136
	95003-36008-10M>
95003-37xxx-3x	95003-37001-60M<95003-37003-60M>	11.0 15.0		13
95003-37xxx-60	95003-37001-60M<95003-37003-60M>	11.0 15.0		13
95003-38xxxx-1x	95003-38001-10M<95003-38003-10M>	12.0 17.0		13
95003-38xxxx-20	95003-38001-10M<95003-38003-10M>	12.0 17.0		13
95003-39xxx-1x	95003-39001-10M<95003-39003-10M>	12.0 18.0		13
95003-39xxx-20	95003-39001-10M<95003-39003-10M>	12.0 18.0		13
95003-40xxx-3x	95003-40001-60M<95003-40003-60M>	12.0 16.0		13
95003-40xxx-60	95003-40001-60M<95003-40003-60M>	12.0 16.0		13
95003-43xxx-1x	95003-43001-10M<95003-43003-10M>	13.0 15.0		13B
	95003-43008-10M>
95003-43xxx-20	95003-43001-10M<95003-43003-10M>	13.0 15.0		13B
	95003-43008-10M>
95003-45xxx-1x	95003-45001-10M<95003-45003-10M>	14.0 18.0		13B
	95003-45008-10M>
95003-45xxx-20	95003-45001-10M<95003-45003-10M>	14.0 18.0		13B
	95003-45008-10M>
95003-50xxx-1x	95003-50001-10M<95003-50003-10M>	15.0 19.0		13
95003-50xxx-20	95003-50001-10M<95003-50003-10M>	15.0 19.0		13
95003-50xxx-3x	95003-50001-60M<95003-50003-60M>	15.0 19.0		13
95003-55xxx-1x	95003-55001-10M<95003-55003-10M>	17.5 26.5		13
95003-55xxx-20	95003-55001-10M<95003-55003-10M>	17.5 26.5		13
95003-56xxx-1x	95003-60001-10M<95003-60003-10M>	22.0 27.0		13
95003-60xxx-20	95003-60001-16M<95003-60003-10M>	22.0 27.0		13
95003-60xxx-3x	95003-60001-60M<95003-60003-80M>	22.0 27.0		13
95003-60xxx-60	95003-60001-60M<95003-60003-80M>	22.0 27.0		13

一般用チューブ
標準部品番号 バルク部品番号		バルク部品
		内径 (mm)	長さ (m)
95005-11xxx-3x9500	5-11001-30M11.01
95005-11xxx-5x9500	5-11001-50M11.01
95005-12xxx-1x	95005-12001-10M<95005-12003-10M>	12.0	13
95005-12xxx-2x9500	5-12001-20M12.01
95005-12xxx-3x9500	5-12001-30M12.01
95005-12xxx-5x9500	5-12001-50M12.01
95005-14xxx-1x9500	5-14001-10M14.01
95005-14xxx-2x	95005-14001-20M<95005-14003-20M>	14.0	13
95005-14xxx-3x9500	5-14001-30M14.01
95005-14xxx-5x9500	5-14001-50M14.01
95005-17xxx-1x9500	5-17001-10M17.01
95005-17xxx-2x9500	5-17001-20M17.01
95005-17xxx-3x9500	5-17001-30M17.01
95005-17xxx-5x9500	5-17001-50M17.01
95005-30xxx-3x9500	5-30001-30M3.01
95005-30xxx-5x9500	5-30001-50M3.01
95005-35xxx-1x	95005-35001-10M<95005-35003-10M><95005-35008-10M>	3.5	138
95005-35xxx-2x9500	5-35001-20M3.51
95005-35xxx-3x9500	5-35001-30M3.51
95005-35xxx-4x	95005-35001-10M<95005-35003-10M><95005-35008-10M>	3.5	138
95005-35xxx-5x9500	5-35001-50M3.51
95005-45xxx-1x	95005-45001-10M<95005-45003-10M><95005-45008-10M>	4.5	138
95005-45xxx-2x9500	5-45001-20M4.51
95005-45xxx-3x9500	5-45001-30M4.51

一般用チューブ
標準部品番号 バルク部品番号		バルク部品
		内径 (mm)	長さ (m)
95005-45xxx-4x	95005-45001-10M<95005-45003-10M><95005-45008-10M>	4.5	138
95005-45xxx-5x95005-45001-50M4.51
95005-50xxx-3x	95005-50001-30M<95005-50003-30M>	5.0	13
95005-50xxx-5x95005-50001-50M5.01
95005-55xxx-1x	95005-55001-10M<95005-55003-10M><95005-55008-10M>	5.3	138
95005-55xxx-2x	95005-55001-20M<95005-55003-20M>	5.3	13
95005-55xxx-4x	95005-55001-10M<95005-55003-10M><95005-55008-10M>	5.3	138
95005-65xxx-1x	95005-65001-10M<95005-65003-10M>	6.5	13
95005-65xxx-2x95005-65001-20M6.51
95005-70xxx-3x	95005-70001-30M<95005-70003-30M>	7.0	13
95005-70xxx-5x95005-70001-50M7.01
95005-75xxx-1x	95005-75001-10M<95005-75003-10M>	7.3	13
95005-75xxx-2x95005-75001-20M 7.31
95005-80xxx-1x	95005-80001-10M<95005-80003-10M>	8.0	13
95005-80xxx-2x95005-80001-20M8.01

*注）Xは数字、英字を省略表示したものです。

◎ 注意: フューエルホース／チューブと一般用チューブ、及びビニールチューブを間違えて使用すると危険が生じます。

フューエルホース／チューブ使用箇所に一般用チューブ、及びビニールチューブを使用したり、その逆の使用は絶対しないで、パーツカタログ記載のバルク部品をサービスマニュアル及びバルク部品に同梱されている説明書に従って正しく使用してください。

● フューエルホース／チューブと一般用チューブ、及びビニールチューブのバルク部品番号の構成について

(例) 95001-75001-50 M バルク部品 バルク部品を表します。 マーキングコード（フューエルホース/チューブおよび一般用チューブ） 変更コード（ビニールチューブ） ・ナンバリングマークおよび変更順を示しますがバルク部品では 0 でナンバーなしです。 薬類コード ・フューエルホース 2：ブレード外部で赤色（内径 3mm のみ） ・ビニールチューブ 1：透明 ・一般用チューブ 1：灰色 5：ブレード内部で黒色 2：黒色 2：灰色 ・フューエルチューブ 3：赤色（内径 3mm のみ） 3：ラす赤色 3：黒色 4：灰色+赤線（内径 3mm のみ） 6：ラす赤色 5：黒色 6：黒色 7：ラす黒色 長さ：001：1 m（ 標準） 003：3 m 008：8 m} 未設定のものもあります。 内径コード（フューエルホース/チューブおよび一般用チューブ） 30：3.0 mm 11：11 mm 35：3.5 mm 91：12 mm（外径 15 mm） 45：4.5 mm 92：12 mm（外径 16 mm） 50：5.0 mm 12：12 mm（外径 17 mm） 55：5.3 mm 5.5 mm 14：14 mm 65：6.5 mm 17：17 mm 70：7.0 mm 75：7.3 mm 7.5 mm 80：8.0 mm 大外径コード（ビニールチューブ） 01：内径 2.9 外径 6.8 mm 14：内径 6 外径 9 mm 37：内径 11 外径 15 mm 03：内径 3 外径 6 mm 17：内径 7 外径 9 mm 38：内径 12 外径 13 mm 05：内径 3.5 外径 6.5 mm 19：内径 7 外径 11 mm 39：内径 12 外径 14 mm 07：内径 4 外径 7 mm 21：内径 8 外径 9 mm 40：内径 12 外径 16 mm 08：内径 4.5 外径 6.5 mm 23：内径 8 外径 12 mm 43：内径 13 外径 15 mm 09：内径 4.5 外径 8 mm 25：内径 9 外径 11 mm 45：内径 14 外径 18 mm 12：内径 5 外径 7 mm 27：内径 9 外径 13 mm 50：内径 16 外径 19 mm 10：内径 5 外径 8 mm 33：内径 10 外径 14 mm 55：内径 17.5 外径 20.5 mm 11：内径 5 外径 9 mm 36：内径 11 外径 13 mm 60：内径 22 外径 27 mm ホース／チューブのタイプ : 1: フューエルホース/チューブ 3: ビニールチューブ 5: 一般用チューブ

エンジン グループ
E-1シリンダーヘッドカバー	E-2シリンダーヘッド	E-3カムシャフト/バルブ
E-4カムチェン/テンショナー	E-5シリンダー	E-6R.クランクケースカバー
E-8クラッチ	E-9スターティングクラッチ	E-10L.クランクケースカバー

エンジン グループ
EOP-1ガスケットキットA	EOP-2ガスケットキットB
フレーム グループ

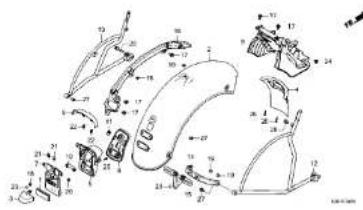

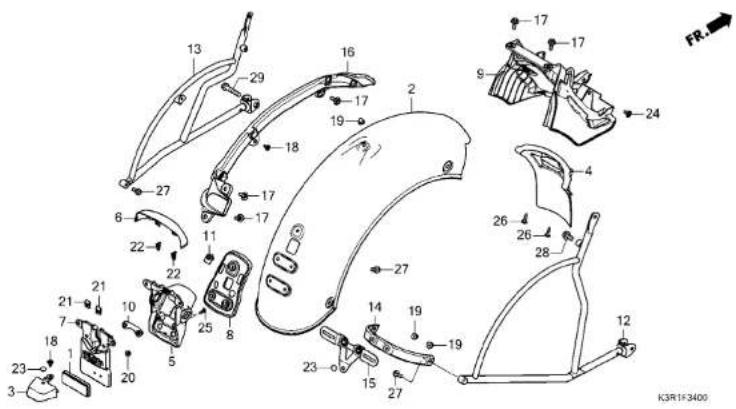

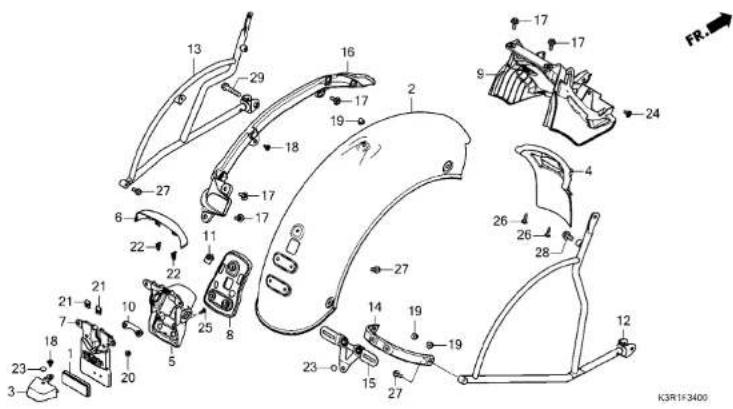

F-34リヤーフェンダー	F-35ウインカー	F-36テールライト

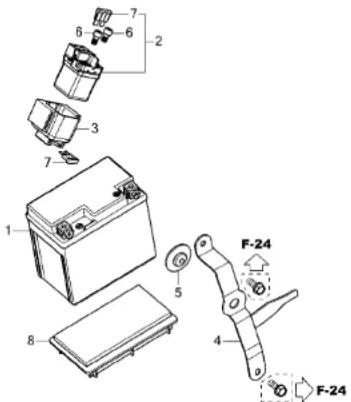

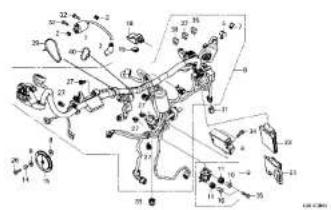

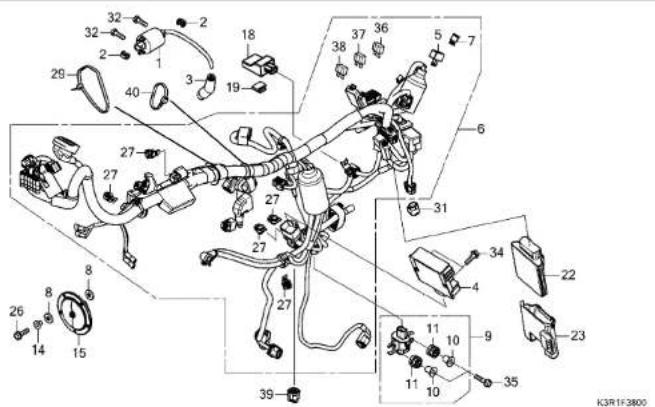

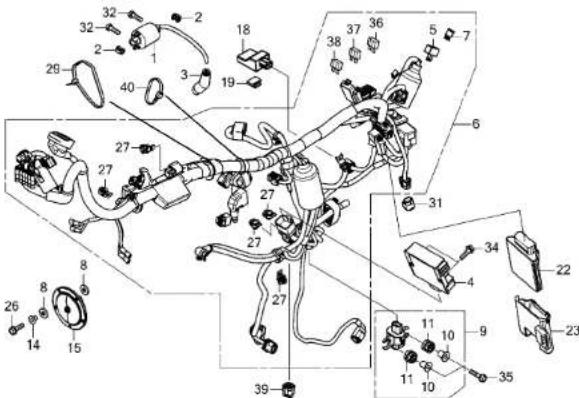

F-37バッテリー	F-38ワイヤーハーネス	F-39フレームボディ
F-48ツール	F-49コーションラベル	F-50エンブレム

E-1 シリンダーヘッドカバー
[WCCCK]K3R1E0100
	1 1111C4 ダバー, シリンダーヘッド...... 0.4
見出 部品番号部品名 希望使用個数適用号機 GB 350CR 初号機 終号機
1 12300-K0Z-900 カバー-ASSY., シリンダーヘッド ...... 7,600 12 12391-K0Z-900 カ スケット, ヘッド カバー - ...... 13 90017-K0Z-900 ホルト, ベッド カバー ...... 44 90543-MV9-670 ラバー, マウンティング ...... 45 94301-08200 ノックピン 8X20 ...... 1

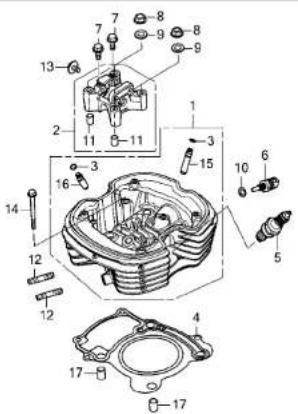

E-2 シリンダーヘッド
		K3R1E0200
			1 111106 ヘッド, シリンダー...... 2.4
見出 部品番号部品名 希望使用個数適用号機 GB 校イプ
番号	GB 350C R 初号機 終号機
1 12200-K0Z-D10 ヘッドCOMP., シリンダー ...... 47,400 1
2 12210-K0Z-901 ホルダーCOMP., カムシャフト ...... 1
3 12213-KSP-910 クリップ, バルブガイド ...... 2
4 12251-K0Z-901 ガスケット, シリンダーヘッド ...... 1
5 31916-K0Z-901 プラグ, スパーク(MR6K-9) (NGK) 1
6 37750-KOL-D01 センサーASSY., オイルテンプレチヤー ...... 1
7 90002-KWB-600 ボルト, フランジ 5X12 ...... 2
8 90204-K87-A30 ナツト, フランジ 10MM ...... 4
9 90410-GCC-000 ワッシャー 10MM ...... 4
10 90443-MBO-000 ワッシャー, シーリング 10.2MM ...... 1
11 94301-12160 ピンA, ノック 12X16 ...... 2
12 92900-08025-0E ボルト, スタット 8X25 ...... 2
13 93404-06012-00 ボルト, ラッシャー 6X12 ...... 1
14 95701-06065-00 ボルト, フランジ 6X65 ...... 2
15 12204-K0Z-305 ガイド, インレットパルブ (オーバーサイズ) 1
16 12205-K0Z-305 ガイド, エギゾーストパルブ (オーバーサイズ) 1
17 94301-12160 ピンA, ノック 12X16 ...... 2

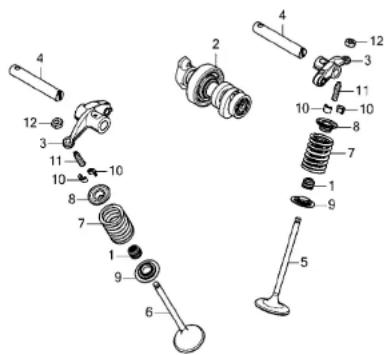

E-3カムシャフト / バルブ
K3R1E0300
		2 111118 カムシャフト...... 1.2
見出部品番号部品名希望使用個数適用号機GB350CR 初号機 終号機		タイプ
番号
1	12209-GB4-682 シール,パルプステム(アライ) ...... 460 2
2	14100-K0Z-900 カムシャフトCOMP ...... 1
3	14430-K0Z-900 アームCOMP ,パルプロッカー ...... 2
4	14451-K0Z-900 シャフト,ロッカーアーム ...... 2
5	14711-K0Z-900 パルプ ,インシット ...... 1
6	14721-K0Z-900 パルプ ,エキソースト ...... 1
7	14751-K0Z-901 スプリング ,パルプ ...... 2
8	14771-GB4-680 リテーナー,パルプスプリング ...... 2
9	14777-KGH-900 シート,パルプスプリング ...... 2
10	14781-KPL-900 コツター,パルプ ...... 4
11	90012-KWW-740 スクリュー,タベツトアジヤステイング ... 2
12	90206-KPL-900 ナツト,タベツトアジヤステイング ...... 2

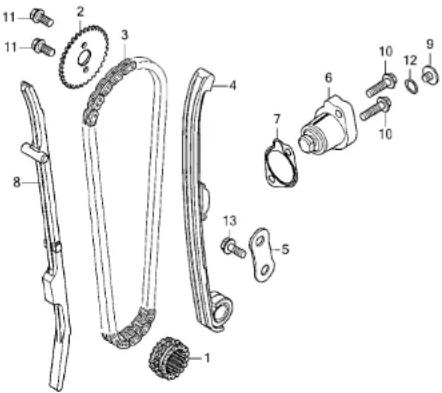

E-4カムチェン / テンショナー
K3R1E0400
	1 1101C8 スブロケット,タイミング...... 1.5
見出部品番号部品名GB350CR初号機終号機タイプ
1 14311-K0Z-D10 スブロケット,タイミング(17T) ...... 1,560 12 14321-K0Z-900 スブロケット, カム(34T) ...... 13 14401-K0Z-901 テエン, カム ...... 14 14510-K0Z-900 テンショナーCOMP., カムチェン ...... 15 14515-K0Z-900 プレート, カムチェンテンショナーセツティング 16 14520-K2K-D01 リフターASSY., テンショナー ...... 17 14560-K0Z-901 ガ スケット, テンショナーリフター ...... 18 14611-K0Z-900 ガ イド“, カムチェン ...... 19 90005-KYJ-900 スクリュー, パン 6X6 ...... 110 90011-KYJ-900 ボ ルト, フランジ 6X22(NSHF) ... 211 90083-KTW-900 ボ ルト, ノック 6MM ...... 212 91306-MG3-000 Oリング 1.5X9.5 ...... 113 95701-06016-00 ボ ルト, フランジ 6X16 ...... 1

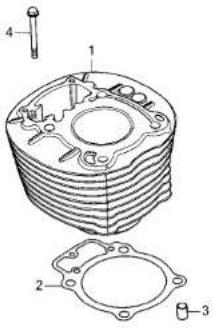

E-5 シリンダー
3-8K3R1EC600
	1 1111A5 シリンダー...... 2.0
見出 部品番号部品名 GB350CR 初号機 終号機	タイプ
1 12100-K0Z-900 シリンダーCOMP. ...... 37,900 12 12191-K0Z-900 ガスケット, シリンダー ...... 13 94301-12160 ピンA, ノツタ 12X16 ...... 24 95701-06065-00 ボルト, フランジ 6X65 ...... 1

E-6 R. クランクケースカバー
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
番号
1 11330-KOZ-D10 カバー、R. クランクケース...... 13,600 12 11333-KOZ-900 カバー、オイルフィルター...... 13 11370-KOZ-910 カバー-COMP、R. サイド...... 14 11372-KOZ-910 エンプレム、ホンダ...... 15 11375-KOZ-910 ラバー、サイド カバーマウンティング...... 36 11376-KOZ-910 カラー、サイド カバー...... 37 11394-KOZ-900 ガ スケット、R. クランクケースカバー...... 18 15412-KON-D01 フイルター-COMP、エンジンオイル...... 19 15421-KSP-910 スクリーン、オイルフィルター...... 110 15414-KON-D00 スプリング、オイルフィルター...... 111 15651-KOZ-900 グージ、オイルレベル...... 112 90012-K64-N00 ボルト、プランジ 6X35(NSHF)...... 13 90012-KYJ-900 ボルト、プランジ 6X25(NSHF)...... 14 90013-KOZ-910 ボルト、スペシャル 6X14...... 15 94301-08140 ノックピン 8X14...... 216 91301-MG8-003 Oリング 51X2.3(アライ)...... 117 91307-KRM-840 Oリング 18X3...... 1
E-8 クラッチ
見出部品番号部品名 GB350CR 初号機 終号機
1 22100-K0Z-901 アウターCOMP.,クラツチ ...... 21,000 12 22116-K0Z-901 ガイド,クラツチアウター ...... 13 22121-K87-A31 ヒンター,クラツチ ...... 14 22125-K0Z-901 シート,ジャダースブリング ...... 110 22350-K87-A31 プレートCOMP.,クラツチブレツシャー ... 111 22361-K0Z-901 プレート,セツティング ...... 112 22366-K0Z-900 ピース,クラツチジヨイント ...... 113 22401-K0Z-901 スブリンゲ,クラツチ ...... 314 22402-K87-A31 スブリンゲ,ジャダー ...... 115 22425-MJP-G51 シート,クラツチスブリング ...... 316 22850-K0Z-900 ロッド,クラツチリソター ...... 117 90008-KRM-840 ボルト,フランジ 6X25 ...... 318 90236-MGZ-J00 ナツト,ロッケ 18MM ...... 119 90404-KVK-900 ワッシャー 20X40X2 ...... 120 90458-HN1-A40 ワッシャー,スラスト 22X40X2.0 ...... 121 90501-ML3-910 ワッシャー 18X32X2 ...... 122 91012-KYJ-711 ベアリング,ニードル 28X33X16.8 123 22210-K0Z-305 デイスクセット,クラツチ...... 1

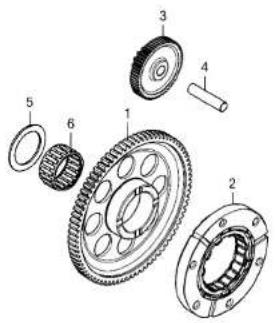

E-9 スターティングクラッチ
K3R1E0000
		1 (6)
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
1 28111-K0Z-D10 ギヤー,スタータードリブン(79T) ... 8,000 12 28125-K0Z-901 アウターCOMP.,スターティングクラッチ(JNB) 13 28131-K0Z-900 ギヤー,スターターリダクション(15T/62T) 14 28132-KN6-930 シャフト,リダクションギヤー ...... 15 90432-K0Z-900 ワッシャー 35MM ...... 16 91107-K0Z-901 ベアリング,ニードル 35X42X20 ... 1

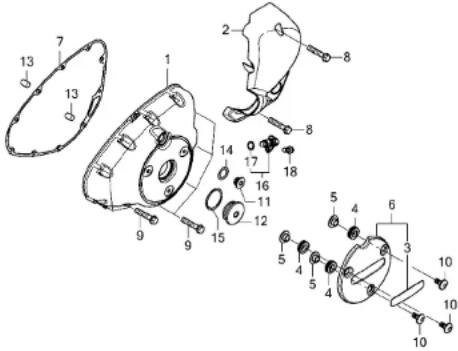

E-10 L. クランクケースカバー
K3R1E1000
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
1 11341-K0Z-D10 カバー、L. クランクケース ...... 9,950 12 11360-K0Z-D10 カバー-COMP、L. リヤー ...... 13 11372-K0Z-910 エンブレム、ホンダ ...... 14 11375-K0Z-910 ラバー、サイドカバー マウンティング ...... 35 11376-K0Z-910 カラー、サイドカバー ...... 36 11380-K0Z-910 カバー-COMP、L. サイド ...... 17 11395-K0Z-900 ガノスケツト、L. グランクケースカバー ...... 18 90010-MGZ-J00 ホルト、フランジ 6X28(NSHF) ...... 29 90012-K64-N00 ホルト、フランジ 6X35(NSHF) ...... 1010 90013-K0Z-910 ホルト、スペシャル 6X14 ...... 311 90084-K38-940 キャップ 14MM ...... 112 90087-K0Z-900 キャップ 38MM ...... 113 94301-08140 ノックピン 8X14 ...... 214 91303-KRM-840 Oリング 13.8X2.5 ...... 115 91305-K0Z-900 Oリング 37.5X2.4 ...... 116 37500-K0Z-D11 センサーASSY、クラシク ...... 117 37501-K2Y-J01 Oリング ...... 118 95701-06018-00 ボルト、フランジ 6X18 ...... 1

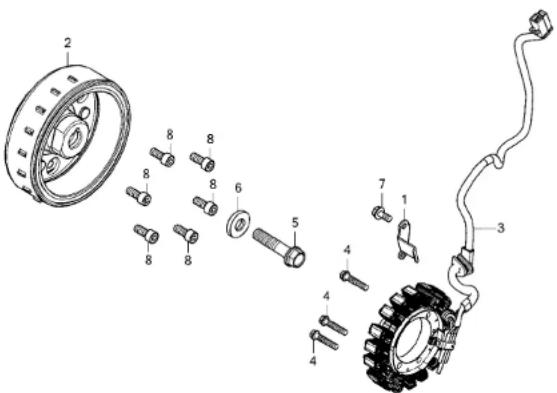

E-11ジェネレーター
←FR.K3R1E1100
	2 613105 ローターフライホイール...... 0.9
見出部品番号部品名希望使用個数適用号機GB350CR 初号機終号機タイプ
番号
1 11343-K0Z-D10 クランバー,A.C.ジエレーターコート 200 12 31110-K0Z-D11 フライオイルCOMP....... 13 31120-K0Z-D11 ステータ-COMP....... 14 90001-GAN-670 ホルト,フランジ 6X30 ...... 35 90023-K0Z-900 ホルト,フランジ 12X55 ...... 16 90401-KCY-670 ワツシャー 12.5X30X5 ...... 17 96001-06014-00 ボルト,フランジ 6X14 ...... 18 96600-08020-10 ボルト,ソケット 8X20 ...... 6

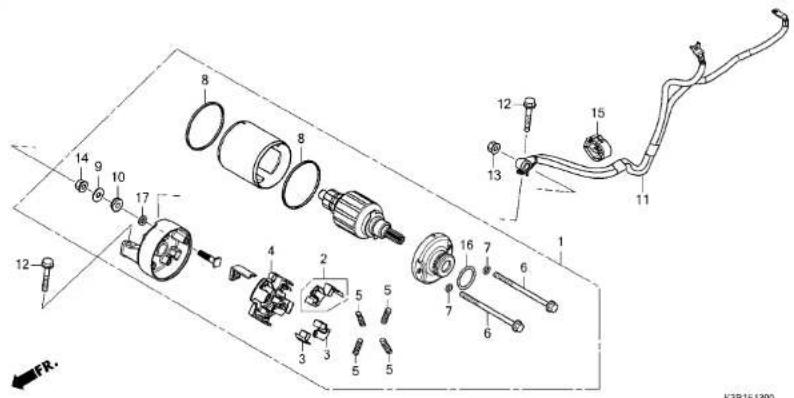

E-13 スターターモーター
			1 (16)
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
番号
1	31200-K0Z-901	モータ-ASSV.,スターター......	30,800 1
2	31201-K0Z-901	ブラシセツト(+)......	1
3	31202-K0Z-901	ブラシセツト(-)......	2
4	31203-K0Z-901	ホルダー,ブラシ......	1
5	31204-K0Z-901	スプリング,ブラシ......	4
6	31205-K0Z-901	ボルト,スルー......	2
7	31206-K0Z-901	Oリング......	2
8	31207-K0Z-901	シール,ヨーク......	2
9	31210-K0Z-901	アツシャー,プレイン......	1
10	32112-K0Z-901	インシレーター,アウタープッシュ......	1
11	32410-K0Z-D10	ケーブル,スターターモーター&アース......	1
12	90002-K0Z-900	ボルト,プランジ 6X28......	2
13	90071-KTE-D00	ナットワシヤー 6MM......	1
14	90201-K0Z-901	ナット,フランジ......	1
15	90690-MEF-800	クランプ,ハーネス......	1
16	91309-K0Z-901	Oリング(SPIGOT)......	1
17	91320-K0Z-901	リング,シール......	1

E-14オイルポンプ
K3R1E1400
	1 (3)
見出部品番号部品名GB350CR初号機終号機タイプ
1 15021-K0Z-900 ローターセット, オイルポンプ ...... 1,400 12 15110-K0Z-900 カバーCOMP, オイルポンプ ...... 13 15135-K0Z-900 シャフト, オイルポンプ ...... 14 94520-24000 サーケリップ, インターナル 24MM ...... 15 91203-KK0-003 オイルシール 14X22X5 ...... 16 95701-06025-00 ポルト, フランジ 6X25 ...... 37 94303-05080 ノックピン 5X8 ...... 2

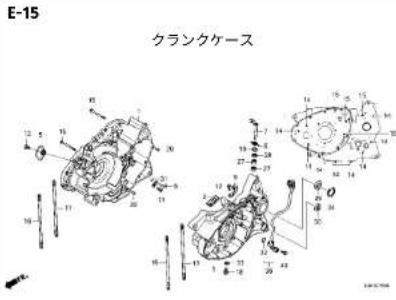

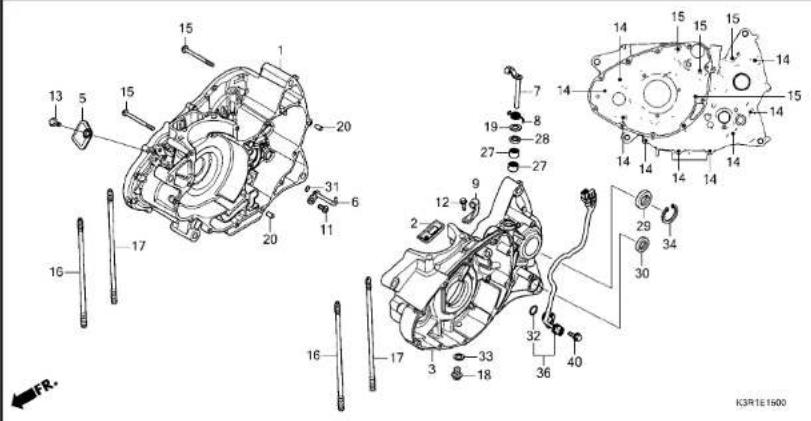

E-15 クランクケース
	1 110120 クランクケース :ライト......6.
[IMAGE]
見出部品番号部品名 GB350CR 初号機 終号機
1 04911-K0Z-J40 クランクケースCOMP.,R.(NC59E) .. 26,500 12 11110-K0Z-901 バルプCOMP.,リード ...... 13 11200-K0Z-900 クランクケースCOMP.,L. ...... 15 11530-K0Z-900 カバー,オイルライン ...... 16 15201-K0Z-901 ジェットCOMP.,ピストン ...... 17 22810-K0Z-900 レバー-COMP.,クラッチ ...... 18 22815-K0Z-900 スプリング,クラッチレバー ...... 19 22821-K0Z-900 レシーバー,クラッチケーブル ...... 111 90003-K0J-N00 ボルト,スペシャル 6X12 ...... 112 90010-K0Z-900 ボルト,フランジ 6X14 ...... 113 90010-KYJ-900 ボルト,フランジ 6X16(NSHF) ... 114 90014-KYJ-900 ボルト,フランジ 6X40(NSHF) ... 915 90021-K0Z-900 ボルト,フランジ 6X75 ...... 616 90031-K0Z-900 ボルト,シリンダースタッド(226) ... 217 90032-K0Z-900 ボルト,シリンダースタッド(237.5) . 218 90131-KRM-840 ボルト,ドレンブラグ 12MM ...... 119 90525-MBZ-610 ワッシャー ...... 120 94301-08140 ノックピン 8X14 ...... 227 91022-KYJ-711 ベアリング,ニードル 12X16X10 ... 228 91202-KSP-911 オイルシール 12X18X4 ...... 129 91203-K0Z-901 オイルシール 25X36X5 ...... 130 91203-KSP-911 オイルシール 14X22X5(アライ) ...... 131 91305-K0J-N00 Oリング 3.8X1.4 ...... 132 91305-KON-D00 Oリング 19.4X2.3 ...... 133 94109-12000 ワッシャー,ドレンブラグ 12MM ...... 1

E-15 クランクケース
見出 部品番号部品名 GB 350C 350C R 初号機 終号機	タイプ
34 94520-37000 サーケリップ, インターナル 37MM ······ 70 136 35759-K0Z-D11 コンタントASSY., チェンジ スイッチ······40 95701-06020-00 ボルト, フランジ 6X20········	11

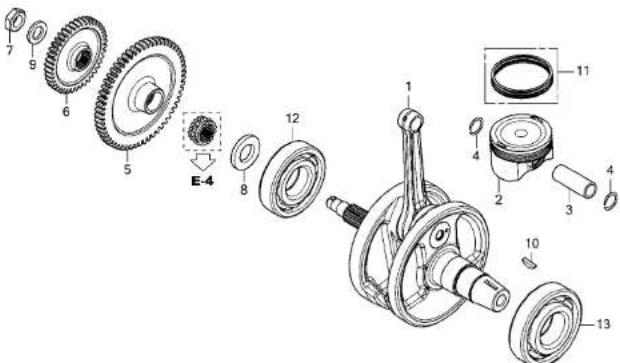

E-16 クランクシャフト / ピストン
K3R1E1600
		1 1101B5 クランクシャフト...... 5.8
見出部品番号部品名希望使用個数適用号機GB350CR 初号機 終号機タイプ
番号
1 13000-K0Z-D10 クランクシャフトCOMP. ...... 44,000 12 13101-K0Z-900 ピストン ...... 13 13111-K0Z-900 ピン, ピストン ...... 14 13112-KYJ-900 クリツプ , ピストンピン 17MM ...... 5 13431-K0Z-D10 ギャー, リャーバ ラシサード ライプ (58T) 16 23121-K0Z-D10 ギャー, プライマリート ライプ (42T) · 7 90235-K0Z-900 ナツト, ロツク 16MM ...... 8 90434-K0Z-900 ワツシャー 22MM ...... 9 90434-KPS-900 ワツシャー 16MM ...... 10 90742-KYJ-900 キー, ユッド ラフ 25X18 ...... 11 13010-K0Z-305 リング セット, ピストン(スタンダード) · 12 91001-K0Z-D11 ベ アリンダ , ラジ アルボール 13 91002-K0Z-D11 ベ アリンダ , ラジ アルボール 40X85X23.2 1

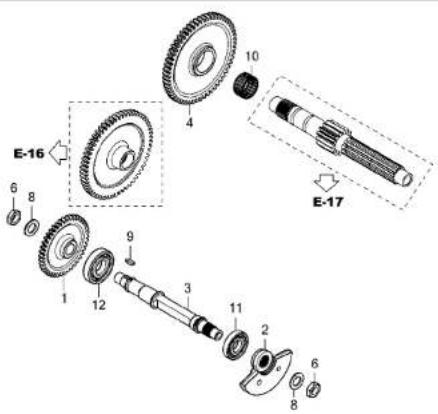

E-16-10 バランサーシャフト
	K3R1E1610
			1 1101L5 ギヤー,パラサードリブン...... 0.4
見出部品番号部品名 GB350CR 初号機 終号機			タイプ
1 13411-K0Z-901 ギヤー,フロントパラサードリブン(42T) 12 13413-K0Z-900 ウエイト,フロントパラサー ...... 13 13421-K0Z-D10 シャノト,フロントパラサー ...... 14 13441-K0Z-901 ギヤー,リヤーパラサードリブン(58T) 16 90204-KYJ-900 ナツト,6カク 14MM ...... 28 90433-MEY-670 ワッシャー 14.2X24 ...... 29 90741-KFB-000 キー,ウッド ラフ 4MM ...... 110 91012-KYJ-711 ベ アリング,ニード ル 28X33X16.8 111 91004-K0Z-901 ベ アリング,ラジ アルボール 6303... 112 91013-KYJ-711 ベ アリング,ラジ アルボール 6304... 1E-17 トランスミッション
			1 (5,8,10,13)
見出 部品番号部品名 希望使用個数適用号機 GB 校号機 終号機
番号	部品番号部品名	GB 350C R 初号機	タイプ
1	23211-K0Z-900 メインシャフト(14T) ...... 10,300	1
2	23221-K0Z-900 カウンターシャフト ......	1
3	23421-K0Z-900 ギヤー、カウンターシャフトソアースト(43T)	1
4	23422-K0Z-900 カラー 20X23X16.2 ......	1
5	23431-K0Z-900 ギヤー、メインシャフトセカント(19T) ..		1
6	23441-K0Z-900 ギヤー、カウンターシャフトセカント(37T)	1
7	23442-K0Z-900 カラー 28MM ......	1
8	23451-K0Z-900 ギヤー、メインシャフトサード(27T) ..		1
9	23461-K0Z-900 ギヤー、カウンターシャフトサード(38T) ·		1
10	23471-K0Z-900 ギヤー、メインシャフトフォース(30T) ...		1
11	23481-K0Z-900 ギヤー、カウンターシャフトフォース(33T) ·		1
12	23482-K0Z-900 カラー、スプ ライン 28X11 ......	1
13	23491-K0Z-900 ギヤー、メインシャフトフィス(30T) ...		1
14	23492-K0Z-900 カラー 22X25X13 ......	1
15	23501-K0Z-900 ギヤー、カウンターシャフトフィス(27T) ·		1
16	23512-K0Z-900 カラー、スプ ライン 25MM ......	1
17	23801-K0Z-900 スプ ロゲツト、ド ライプ(14T) ......		1
18	23802-K0Z-900 プレート、アイキシング ......	1
19	90407-KYJ-900 ワッシャー 22X29X1.0 ......	2
20	90441-KRM-840 プレート、ベ アリング ホルダー - ......	2
21	90451-K0Z-900 ワッシャー、スプ ライン 22X28X1.6 ..		2
22	90452-K0Z-900 ワッシャー、スプ ライン 28X34X1.6 ..		2
23	90453-KYJ-900 ワッシャー 17X28X1.0 ......	1
24	90454-428-000 ワッシャー、スラスト 20MM ......	1
25	90463-K0Z-900 ワッシャー、スプ ライン 28X45X1.6 ..		1

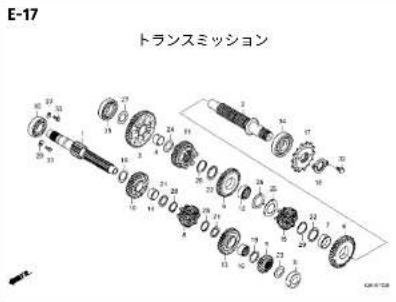

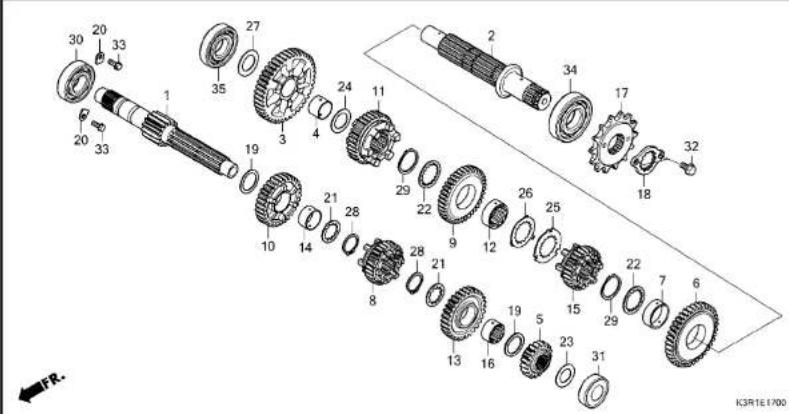

E-17 トランスミッション
見出 郵品番号部品名 希望使用個数適用号機 GB 350C R 初号機 終号機 タイプ
26 90464-MR7-000 ワッシャー,ロック 28MM ········ 390 127 90554-MEL-000 ワッシャー,スラスト 20MM ········ 128 90601-329-000 サーグリップ 22MM ········ 229 90603-MN4-000 サーグリップ 28MM ········ 230 91003-K0Z-901 ベ アリング,ラジ アルボール 62/22 · 131 91003-K38-901 ベ アリング,ラジ アルボール 17X42X12 132 95701-06012-00 ボ ルト,フランジ 6X12 ········ 233 95701-06016-00 ボ ルト,フランジ 6X16 ········ 234 91006-K0Z-901 ベ アリング,ラジ アルボール 6305 · · 135 91007-K0Z-901 ベ アリング,ラジ アルボール 6204U · 1

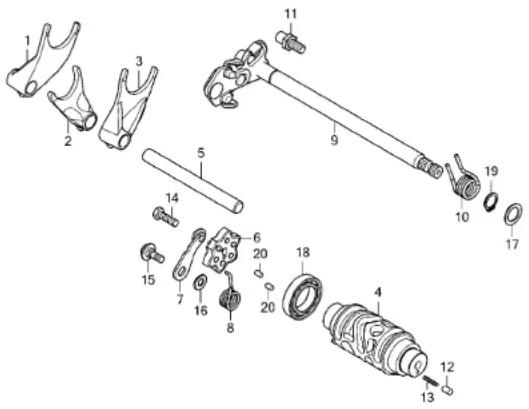

E-19 ギヤーシフトドラム
				1 (2,3)
K3R1E1000
見出 部品番号部品名 希望使用個数適用号機 GB 350C R 初号機 終号機
番号				タイプ
1	24211-K0Z-900	フォーケ,R,ギヤーシフト	3,570	1
2	24212-K0Z-900	フォーケ,センターギヤーシフト	1
3	24213-K0Z-900	フォーケ,L,ギヤーシフト	1
4	24301-K0Z-900	ドラム,ギヤーシフト	1
5	24321-K0Z-900	シャフト,ギヤーシフトフォーケ	1
6	24410-K0Z-900	プレートCOMP.,ギヤーシフトドラムストツバー	1
7	24430-KRM-B10	ストツバー-COMP.,ギヤーシフトドラム	1
8	24436-KRM-840	スプリング,シフトラムストツバー	1
9	24610-K0Z-900	スピントルCOMP.,ギヤーシフト	1
10	24651-KRM-840	スプリング,ギヤーシフトリターン	1
11	24652-KRM-840	ピン,シフトリターンスプリング	1
12	35751-KPH-900	キャップ,チエンジスイツチコンタクト	1
13	35752-KRM-840	スプリング,チエンジスイツチコンタクト	1
14	90003-KVS-900	ボルト,6カク6X20	1
15	90022-KRM-840	ピオツト,シフトラムストツバーアーム	1
16	90417-KRM-840	ワッシャー,ドラムストツバー	1
17	90457-KRM-840	ワッシャー,14MM	1
18	91001-KYJ-711	ベアリング,ラジアルボール6905	1
19	94510-14000	サークリップ,エキスターナル14MM	1
20	96220-30085	ローテー3X8.5	2

E-23 スロットルボディ
[XYZ2Z]K3R1E2300
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
1 16060-K0Z-D11 センサーセット 7,200 12 16075-K40-F01 Oリング,スロットルボディ 13 16076-K35-V01 Oリング 14 16077-KSS-J01 Oリング 15 16081-KVS-J01 スクリューワッシャー 5X12(トルクス) ... 16 16169-K56-N01 ステー,ワイヤー 17 16400-K0Z-D11 スロットルボディASSY.(GQPSA A) 18 16410-K0Z-D11 ホディセット 19 16430-K70-602 パルプセット,アイドルエアーコントロール・ 10 16450-K0Z-901 インジエクターASSY.,フコーエル...... 111 16472-KON-D01 シールリング,インジエクター 112 17110-K0Z-D10 パイブCOMP.,インレット 113 17119-K0Z-900 インシュレーター,インテークパイプ 117119-K0Z-910 19 17560-K0Z-D10 ジョイントCOMP.,インジエクター 121 91301-K0Z-900 Oリング,インレットパイプ 22 91301-P7A-004 Oリング 7.8X1.9 123 93891-04010-18 スクリューケッシャー 4X10 324 93891-04016-18 スクリューケッシャー 4X16 225 95701-06022-00 ボルト,フランジ 6X22 226 95701-06025-00 ボルト,フランジ 6X25 228 96001-06020-00 ボルト,フランジ 6X20 22

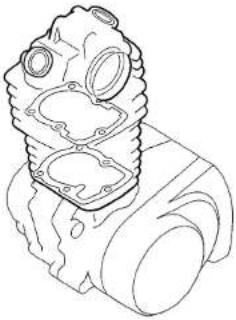

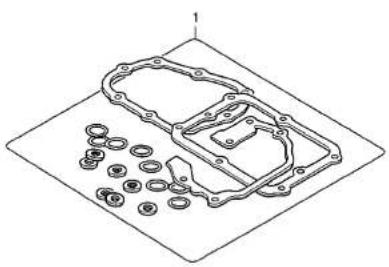

EOP-1ガスケットキット A
K3R1X0100
		未案内......
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機		タイプ
1 06111-K0Z-J00 ガ スケツトキットA ...... 4,990 112191-K0Z-900 ガ スケツト、シリング - ...... 112251-K0Z-901 ガ スケツト、シリング - ヘッド ...... 112391-K0Z-900 ガ スケツト、ヘッド カバー ...... 114560-K0Z-901 ガ スケツト、テンショナーリフター ...... 118291-MM5-860 ガ スケツト、エキゾ - ストパイプ ...... 190443-MB0-000 ワッシャー、シーリング 10.2MM ...... 190543-MV9-670 ラバー、マウンティング ...... 491301-K0Z-900 Oリング、イレットパイプ ...... 291306-MG3-000 Oリング 1.5X9.5 ...... 1

EOP-2ガスケットキット B
	未案内......
K3R1X0200
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機
番号	タイプ
1 06112-K0Z-J40 ガスケットキットB ...... 3,430 111394-K0Z-900 ガスケット、R.クランクケースカバー ...... 111395-K0Z-900 ガスケット、L.クランクケースカバー ...... 137501-K2Y-J01 Oリング ...... 191301-MG8-003 Oリング 51X2.3(アライ) ...... 191303-KRM-840 Oリング 13.8X2.5 ...... 191305-KOJ-N00 Oリング 3.8X1.4 ...... 191305-KON-D00 Oリング 19.4X2.3 ...... 191305-KOZ-900 Oリング 37.5X2.4 ...... 191307-KRM-840 Oリング 18X3 ...... 191309-KOZ-901 Oリング(SPTGOT) ...... 194109-12000 ワツシャー、ドレンプラグ 12MM ...... 1

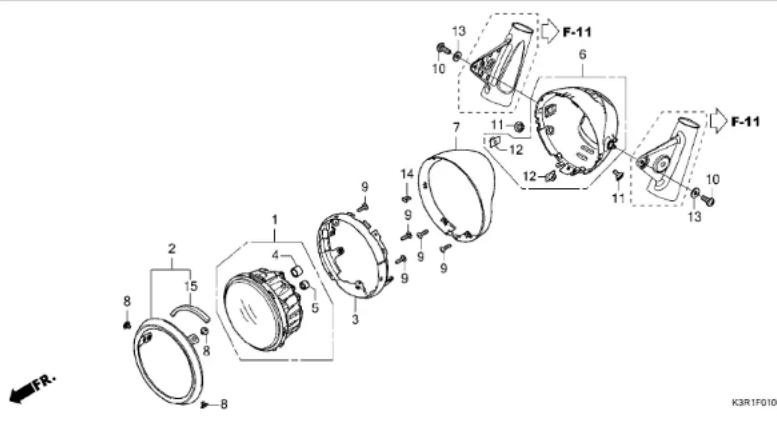

F-1ヘッドライト
			1 616115 ヘットライトアッセンブリー...... 0.3
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
番号
1	33100-K3R-D11 ヘッドライトASSY. ...... 33,100 1
2	33105-K3R-D10 リムASSY, ヘッドライト ...... 1
3	33102-K3R-D00 ステー, ヘッドライトリム ...... 1
4	33113-K07-M51 バイプ, CP ...... 1
5	33113-MEE-D01 バイプ, CP ...... 1
6	61302-K3R-D00 ケース, ヘッドライト ...... 1
7	61303-K3R-D10 ガーニツシユ, ヘッドライト ...... 1
8	90101-K3R-D00 スクリュー, スパシャル 5MM ...... 3
9	90103-K3R-D00 スクリュー, タツピング 4X14 ...... 5
10	90111-K0Z-900 ボルト, ゾケツトスパシャル 8X18 ...... 2
11	90152-K0Z-900 スクリュー, スパシャル 5X11 ...... 2
12	90501-K3R-D00 カラー, ヘッドライト ...... 2
13	90516-HW3-670 ワッシャー, スラスト 8MM ...... 2
14	90651-K14-A31 クリップ スライド ...... 1
15	33103-K3R-D00 スポンジ, ヘッドライトリムバー ...... 1

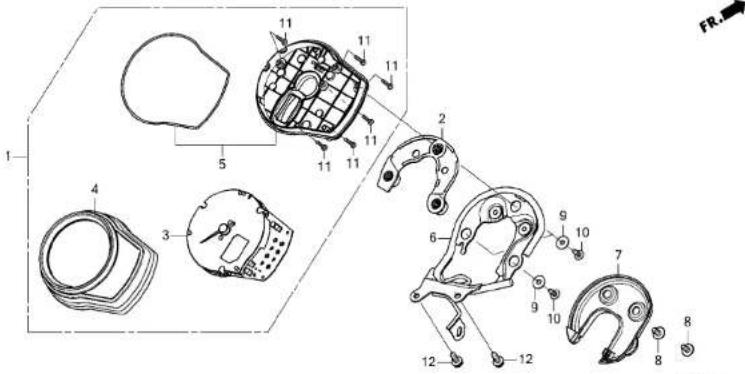

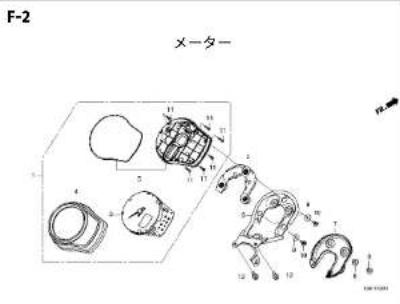

F-2メーター
	1 8121A1 メーターASSY.,コンビネーション...... 0.4
K3R1F0200
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
1 37100-K3R-R01 メータ-ASSY.,コンビネーション(KPH) 33,600 12 37101-K3R-D00 ラバー,メーター ...... 13 37200-K3R-R01 メータ-COMP.,スピード&L.C.D.(KPH) 14 37211-K3R-R01 ケースASSY.,アツバー ...... 15 37212-K0Z-901 ケースASSY.,メータ-ロアー ...... 16 61315-K3R-D00 ブラケットCOMP.,メーター ...... 17 61325-K3R-D00 カバー,メーター ...... 18 90120-K0Z-920 スクリュー,ピン 6X12 ...... 29 90155-K0Z-900 ワツシャー,プレイン 5MM ...... 310 90156-K0Z-900 スクリュー,タッピング 5X14 ...... 311 93903-22580 スクリュー,タッピング 3X20 ...... 612 95701-06014-07 ボルト,フランジ 6X14 ...... 2
F-3ミラー
K3R1F0300
	未案内......
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
1 88119-KWW-640キャップ,ロッケナット......46022 88210-K0G-901ミラーCOMP.......23 90101-KWW-640ホルト,アダブター10MM......24 90301-KWW-640ナット,6カク10MM(ヒダリネジ)...2

F-4 ハンドルレバー / スイッチ / ケーブル
見出 郵品番号部品名 希望使用個数適用号機 GB 350C R 初号機 終号機
1	17910-K0Z-J01 ケープルCOMP.A,スロットル ...... 2,120	1
2	17920-K0Z-J01 ケープルCOMP.B,スロットル ......	1
3	22870-K3R-L01 ケープルCOMP..クラッチ ......	1
4	35130-K0Z-D01 スイッチASSY..スタート&エンジンストツプ &ハザード ......	1
5	35200-K0Z-D01 スイッチASSY..ウインカー ......	1
6	35330-KWS-901 スイッチASSY..クラッチ ......	1
7	53140-K3R-D00 グリップCOMP..スロットル ......	1
8	53166-K3R-D00 グリップ,L.ハンドル ......	1
13	90129-K0Z-900 スクリューワツシャー 5X16 ......	2
14	90133-K0Z-900 スクリューワツシャー 5X25 ......	2
15	90652-K0Z-900 バンド..ラバー(60) ......	4
16	94050-06000 ナツト,フランジ 6MM ......	1
18	35152-KRY-970 カバー..クラツチスイッチ ......	1
19	45517-KCW-870 ホルダー..マスタージリンダー ......	1
20	53172-402-700 カバー..L.ハンドルレバー ......	1
21	53172-KYJ-900 プラケット,ハンドルレバー ......	1
22	53178-K0Z-D00 レバーCOMP..L.ハンドル ......	1
23	53192-KOA-DB0 ボルト,クラツチウイヤーアジヤステイング -	1
24	90113-KSP-901 ボルト,L.ハンドルレバービボツト -	1
25	90321-315-670 ナツト,フィキシング ......	1
26	96001-06022-07 ボルト,フランジ 6X22 ......	2

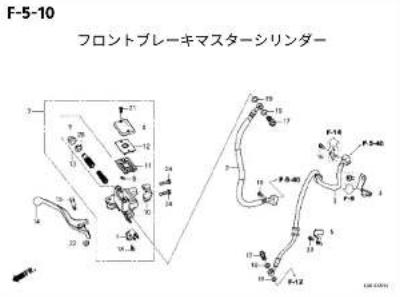

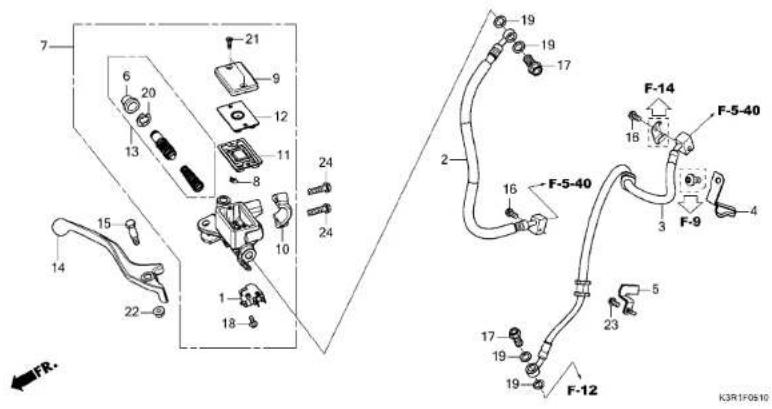

F-5-10 フロントブレーキマスターシリンダー
				1 6151B2 スイッチ,フロントストップ ...... 0.2
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
番号
1	35340-MGS-D31	スイッチASSY.,フロントストップ ......	1,030	1
2	45125-K3R-J01	ホースCOMP.A,フロントブレーキ ......	1
3	45128-K3R-J01	ホースCOMP.D,フロントブレーキ ......	1
4	45155-K3R-D00	クランバー-A,フロントブレーキホース ......	1
5	45158-K3R-D00	クランバー-B,フロントブレーキホース ......	1
6	45504-410-003	プーツCOMP. ......	1
7	45510-K0Z-901	シリンダーサブ ASSY.,フロントブレーキマスター	1
8	45512-MAG-006	プロテクター ......	1
9	45513-KK1-771	キャップ,マスターシリンダー ......	1
10	45517-166-006	ホルダー,マスターシリンダー ......	1
11	45520-GE2-006	ダイヤノラム ......	1
12	45521-K21-901	プレート,ダイヤノラム ......	1
13	45530-471-831	シリンダーセツト,マスター ......	1
14	53175-KPP-T01	レバー,R,ステアリングハンドル ......	1
15	90114-166-006	ボルト,ハンドルレバーピボット ......	1
16	90123-K0Z-900	ボルト,フランジ 6X12 ......	2
17	90145-MS9-612	ボルト,オイル 10X22(サガテツコウ) .	2
18	90508-K21-921	スクリューワツシャー 4X12 ......	1
19	90545-300-000	ワツシャー,オイルボルト ......	4
20	90651-MA5-671	サークリップ ......	1
21	93600-04012-16	スクリュー,フラット 4X12 ......	2
22	94050-06000	ナツト,フラジ 6MM ......	1
23	96001-06010-07	ボルト,フランジ 6X10 ......	1
24	96001-06022-07	ボルト,フランジ 6X22 ......	2

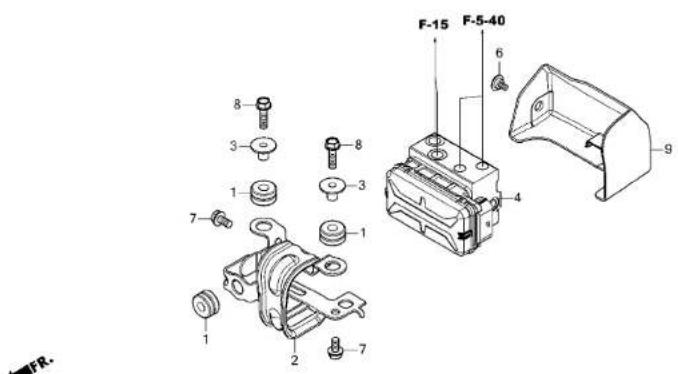

F-5-20 ABS モジュレーター
K3R1F0920
※出部品番号部品名GB350CR初号機 終号	タイプ
1 17245-107-010ラバー,エアークリーナーケースマウンティング 220 32 50245-K0Z-900ステーCOMP.,ABSモジ コレーター ...... 13 50246-K0Z-900カラー,ABSモジ コレーター ...... 24 57110-K0Z-D31 モジ コレータ-ASSY. ...... 16 90152-K0Z-900スクリュー,スペ シャル 5X11 ...... 17 95701-06012-08ボトル,フランジ 6X12 ...... 28 95701-06022-08ボトル,フランジ 6X22 ...... 29 61410-K0Z-D00カバー,ABSモジ ユレーター ...... 1

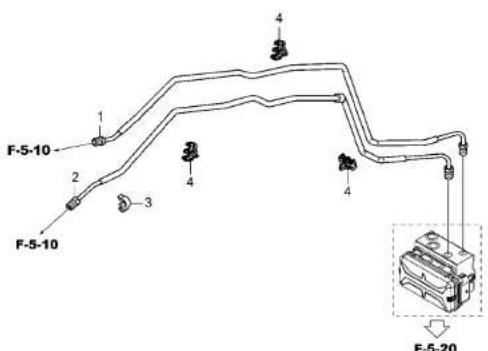

F-5-40ブレーキパイプ
←FR.K3R1F0640
	1 7121C8 パイプ B, フロントブレーキ...... 1.2
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
1 45126-K0Z-900 パイプ COMP.B, フロントブレーキ ... 1,700 12 45127-K0Z-900 パイプ COMP.C, フロントブレーキ ... 13 45165-MFN-D10 クリップ ,ABSスヒードセンサー ...... 14 46392-SAA-901 クリップ ,ブレーキパイプ ...... 3

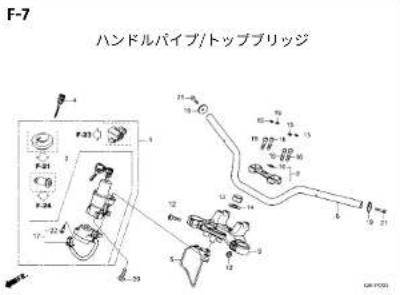

F-7 ハンドルパイプ / トップブリッジ
	1 6151A1 キーセット...... 1.0
見出 部品番号部品名 希望使用個数適用号機 GB 350C R 初号機 終号機
1 35010-K0Z-J00 キーセット ...... 18,100 12 35100-K0Z-J01 スイッチASSY.,コンピネーション&ロツク .. 4 35121-MAS-G01 キープランク ...... (1)5 45156-K3R-D00 ガイド,プロントプレーキホース ...... 16 53100-K0Z-D00 パイプ,ステアリングハンドル ...... 8 53130-K0Z-900ZA ホルダーCOMP.,ハンドルアッパー *NH35M*...クラウドシルバーメタリック 9 53230-K0Z-900ZC ブリツジ,フォークトップ *TYPE2* ...... 10 86150-KPG-901 エンブレム,プロダクション(マルイ) ... 86150-KPG-902 エンブレム,プロダクション(ウェハラ) ... 86150-KTJ-C60 エンブレム,プロダクション(シンコー) ... 86150-KWS-601 エンブレム,プロダクション(SJS) ... 112 90102-K0Z-900 ボルト,ソケット 8X30 ...... 13 90304-415-000 ナット,ステアリングステム ...... 14 90503-KGA-900 ワッシャー,ステアリングステム ...... 15 91455-KEA-000 キャップ,ソケットボルト 8MM ...... 16 96600-08032-08 ボルト,ソケット 8X32 ...... 17 35101-K0Z-J01 ベースCOMP.,コンタクト ...... 19 53104-K3R-D00 ウエイト,ステアリングハンドル ...... 20 90107-MBG-000 ボルト,ワウエイ 8MM ...... 221 90107-MCT-771 スクリュー,オーバル 6X35 ...... 222 91059-KY2-711 スクリュー,タッピング 3X16 ...... 3

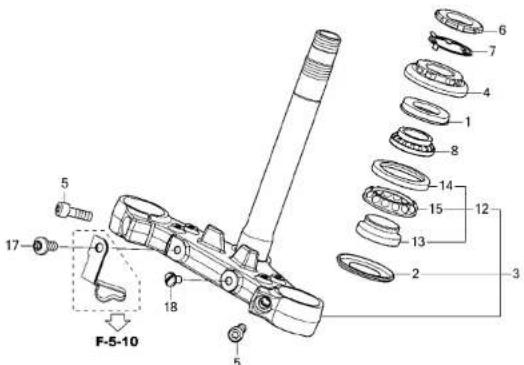

F-9 ステアリングステム
		3 510100 ステム/シャフトASSY.,ステアリング...... 1.5
K3R1F0800
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
番号
1	53213-MB4-771 ダストシール,ステアリング アツバ°-(アライ) 540 1
2	53214-371-010 ダストシール,ステアリング ヘット...... 1
3	53219-K3R-D00 ステムサブ ASSY.,ステアリング...... 1
4	53220-K0Z-900 スレッド COMP.,ステアリング ヘットトップ 1
5	90103-K87-A00 ボルト,リケット 10X25 ...... 2
6	90302-K0Z-910 スレッド B,ステアリング ヘットドップ ... 1
7	90506-425-830 ツツシャー,ロック ...... 1
8	91051-MKP-DN1 ベ アリング ,ヘツド パイプ アツバー(FAG) 1
12	91061-K0A-DB1 ベ アリング ,ヘツド パイプ アンダー(FAG) 1
	91061-KYJ-711 ベ アリング ,ヘツド パイプ アンダー(SKF) 1
13	91062-KYJ-711 レース,ステアリング コーン ...... 1
14	91063-KYJ-711 レース,ステアリング ホ°ール ...... 1
15	91066-KYJ-711 ボールASSY.,ステアリング スチール ...... 1
17	90109-K0Z-900 ボルト,ソケットスパ シャル 8X12 ...... 1
18	53174-K0Z-900 プラグ 8MM ...... 1

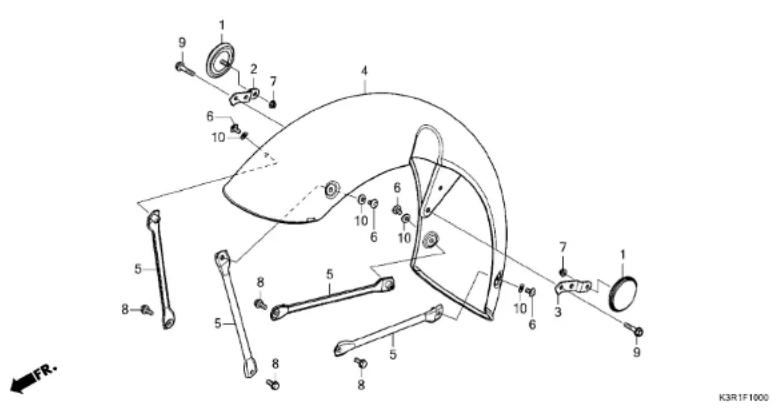

F-10 フロントフェンダー
	4 4131B7 フェンダー, フロント...... 0.4
見出 部品番号部品名 希望使用個数適用号機 GB 350C R 初号機 終号機
1 33740-KTE-601 リフレクター, フロントサイドリフレックス.... 510 22 33742-K3R-D00 ステー, R. フロントリフレクター...... 13 33743-K3R-D00 ステー, L. フロントリフレクター...... 14 61100-K3R-D00ZH フエンダー フロント*NHC52Mガノメタルブラックメタリック 161100-K3R-D00ZJ "B187"......ブコブルー 15 61120-K3R-D00 ステーCOMP., フロントフェンダー...... 46 90115-K0Z-900 スクリュー, パタン 6X10 ...... 47 90302-KTE-911 ナツト, フランジスペシャル 6MM (STMMONDS MARSHALL) 28 95701-06014-08 ボルト, フランジ 6X14 ...... 49 95701-06028-08 ボルト, フランジ 6X28 ...... 210 90443-MEL-000 ワッシャー 6MM ...... 4
F-11 フロントフォーク
	1 5111C3 フォークASSY.,フロント :ライト......0.
見出 部品番号部品名 GB 350CR 初号機 終号機
1 51400-K3R-D01 フォーケASSY.,R.フロント ...... 43,700 12 51401-K0Z-901 スプリング フロントフォーク ...... 23 51402-MGZ-J01 カラー,スプリング ...... 24 51410-K0Z-D01 パイプ COMP.,フロントフォーク ...... 25 51412-MB4-003 リンダ,バツケアシアブ(ショウワ) ...... 26 51414-MFJ-A51 ブッシュ,ガイド ...... 27 51415-MFJ-A51 ブッシュ,スライダー ...... 28 51416-MKL-D81 スプリング,フロントリバワンド ...... 29 51420-K3R-D01 ケース,R.ボトム ...... 10 51432-K0Z-901 ピーズ,オイルロツク ...... 211 51437-KV3-701 リンダ,ピストン ...... 212 51440-K0Z-D01 パイプ,シート ...... 213 51447-KA4-711 リンダ,オイルシールストツバー(ショウワ) · 214 51454-K0Z-901 ボルト,フロントフォーク ...... 215 51490-MKL-D81 シールセット,フロントフォーク ...... 216 51500-K3R-D01 フォーケASSY.,L.フロント ...... 117 51520-K3R-D01 ケース,L.ボトム ...... 118 90115-MEE-000 ボルト,ソケット 8X45 ...... 119 90116-KV3-701 ボルト,ソケット 8MM(ショウワ) ...... 220 90544-283-000 ワッシャー,スペシャル 8MM(ショウワ) .. 221 91251-MKL-D81 シール,ダスト(ショウワ) ...... 222 91356-KF0-003 ロリング 33.2X2.4 ...... 223 51460-K3R-D00 ガイト,カバー...... 224 51610-K3R-D00ZJ カバーCOMP.,R.フロントフォークアツバー "NHC52M*ガンメタルブラックメタリック	タイプ

F-11 フロントフォーク
見出 部品番号部品名 希望使用個数適用号機 GB 350C 初号機 結号機 タイプ
24) 51610-K3R-D00ZK カバー-COMP.,R.フロントフォークアツバー-*B187*......ブコブルー25 51611-K3R-D00 ラバー,フォークカバー アツバー......26 51612-K3R-D00 ラバー,フォークカバー ミドル......27 51620-K3R-D00ZH カバー-COMP.,R.フロントフォークロー-*MHC52M*ガシメタルブラックメタリック51620-K3R-D00ZJ *B187*......ブコブルー28 51621-K3R-D00 ラバー,フォークカバー ロアー......29 51630-K3R-D00 カバー,R.フロントフォークミドル......30 51660-K3R-D00ZH カバー-COMP.,L.フロントフォークアツバー-*NHC52M*ガシメタルブラックメタリック51660-K3R-D00ZJ *B187*......ブコブルー31 51670-K3R-D00ZH カバー-COMP.,L.フロントフォークロー-*NHC52M*ガシメタルブラックメタリック51670-K3R-D00ZJ *B187*......ブコブルー32 51680-K3R-D00 カバー,L.フロントフォークミドル......33 96001-06012-07 ボルト,フランジ 6X12......	122345678910111213141516171819202122323456789101112131415168091011121314151680910111213141516809101112131415168091011121314151680910111213141516809101112131415181920212232345678910111213141516809101112131415168091011121314151680910111213141516809101112131415	タイプ

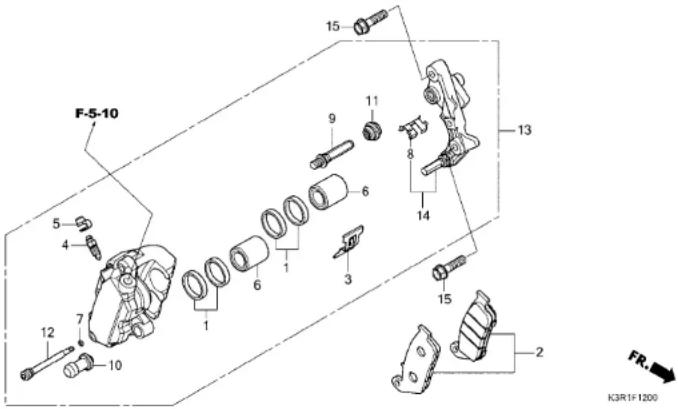

F-12 フロントブレーキキャリパー
見出 部品番号部品名 希望使用個数適用号機 GB 350C R 初号機 終号機
番号	部品番号部品名				GB 350C R 初号機 終号機	タイプ
1	06431-MA3-405	シールセツト,ピストン	......	580	2
2	06455-K31-902	パッドセツト,フロント	......		1
3	43108-MCT-006	スプリング,パッド	......		1
4	43352-568-003	スクリュー,プリーダー(ニッシン)	......		1
5	43353-461-771	キャップ,プリーダー	......		1
6	45107-ML4-006	ピストン	......		2
7	45111-MAJ-G41	リンダ,ストッパー	......		1
8	45112-MS9-611	リテナー	......		1
9	45131-ML7-921	ポルトA,ピン	......		1
10	45132-166-016	プーツ,ピンプッシュ(ニッシン)	......		1
11	45133-MA3-006	プーツB	......		1
12	45215-MAJ-G41	ピン,ハンガー	......		1
13	45250-KOZ-901	キヤパーパサブASSY.,R.フロント	......		1
14	45290-KOZ-901	プラケットサブASSY.,R.フロント	......		1
15	90131-K2K-D00	ポルト,フランジ 8X32	......		2

F-14 フロントホイール
	3 617196 センサー,ホイールスピード :フロント...... 0.3
見出 部品番号部品名 希望使用個数適用号機 GB 350CR 初号機 終号機
番号
1 38515-K0Z-900 クランバー,センサーコード ...... 220 1
2 38517-K0Z-900 クランバー,フロントセンサーコード ...... 1
3 38520-K3R-D01 センサー,フロントホイールスピード ...... 1
4 42704-MER-D00 ウェイト,バランス(10G) ...... N
42705-MER-D00 ウェイト,バランス(20G) ...... N
42706-MER-D00 ウェイト,バランス(30G) ...... N
5 42753-ML7-004 パルプ,リム(タンロップ) ...... 1
6 44301-K0Z-900 アクスル,フロントホイール ...... 1
7 44311-K0Z-900 カラー,フロントホイールサイト ...... 2
8 44515-K0Z-900 リング,フロントパルサー ...... 1
9 44620-K0Z-900 カラー,フロントアクスルディスタンス ...... 1
10 44650-K0Z-J00 ホイールサブ ASSY.,フロント(WOL) ... 1
11 44711-K0Z-J01 タイヤ,フロント(タンロップ)(100/90-19 M/C 57H) ...... 1
12 45251-K0Z-901 ディスク,フロントブレーキ ...... 1
13 90105-KSP-870 ボルト,ディスク 8X24 ...... 7
14 90106-K43-D20 ボルト,フランジ 6X14 ...... 1
15 90123-K0Z-900 ボルト,フランジ 6X12 ...... 1
16 90131-KYJ-610 ボルト,トルクス 5X10 ...... 3
17 90690-MGS-D81 クリップ,ケーブル 12MM ...... 3
18 91081-KYJ-711 ベアリング,ラジアルボール 6203UU (NEI) 2
19 91251-KGH-901 ダストシール 27X40X4.5(アイイ) ... 2

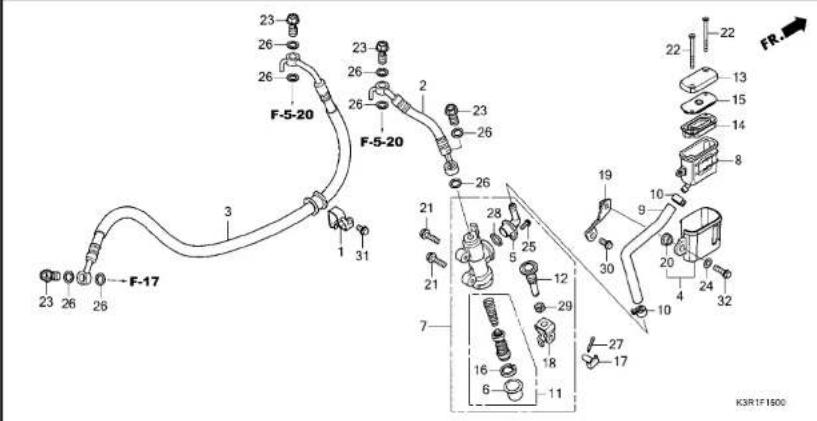

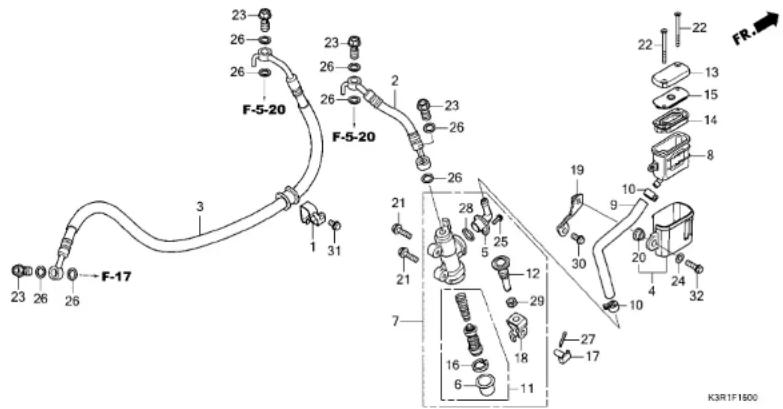

F-15リヤーブレーキマスターシリンダー
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
番号
1	43155-K0Z-D00	クランバー,リヤープレーキホース	......	230	1
2	43310-K0Z-J41	ホースCOMP.A,リヤープレーキ	......		1
3	43311-K0Z-J41	ホースCOMP.B,リヤープレーキ	......		1
4	43325-K0Z-900	カバーASSY.,オイルカツプ	......		1
5	43503-MER-D01	コネクター,マスターシリンダー	......		1
6	43504-MB2-006	ブーツCOMP.	......		1
7	43510-K0Z-901	シリンダーサブ ASSY.,リヤーマスター	..		1
8	43511-K43-D31	カップ COMP.,オイル(ニツシン)	......		1
9	43512-K0Z-901	ホース,リヤーマスターシリンダー	......		1
10	43514-KS6-701	クランプ,マスターシリンダーオイルホース	..		2
11	43520-MJ6-315	ピストンセット,マスターシリンダー(ニツシン)				1
12	43530-KS7-831	ロット COMP.,ブッシュ	......		1
13	45513-K33-D01	キャップ,マスターシリンダー	......		1
14	45520-GWO-911	ダイヤフラム	......		1
15	45521-GWO-911	プレート,ダイヤフラム	......		1
16	46182-MEL-D21	サークリップ	......		1
17	95015-54000	ピンD,ジヨイント	......		1
18	46504-KV6-702	ジョイント,ブレーキロッド	......		1
19	50172-K0Z-900	ステー,オイルカツプ	......		1
20	61101-K55-600	カラー,プロントフェンダーセッティング	...		1
21	90127-K47-N00	ボルト,フランジ 6X22	......		2
22	90140-K43-D31	スクリュー,フラット 4X50	......		2
23	90145-MS9-612	ボルト,オイル 10X22(サガ デツコウ)	..		4
24	90508-K0Z-900	ワッシャー,ブレイン 6MM	......			1
25	90508-K21-921	スクリューケッシャー 4X12	......		1

F-15リヤーブレーキマスターシリンダー
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
26 90545-300-000 ワッシャー,オイルボルト...... 185 827 94201-20150 ピン,スプリット 2.0X15...... 128 91212-422-006 Oリング 14.8X2.4......29 94002-08000-0S ナット,6カク 8MM......30 95701-06012-07 ボルト,フランジ 6X12......31 96001-06010-07 ボルト,フランジ 6X10......32 96001-06020-07 ボルト,フランジ 6X20......	1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111

2024.05.01 J

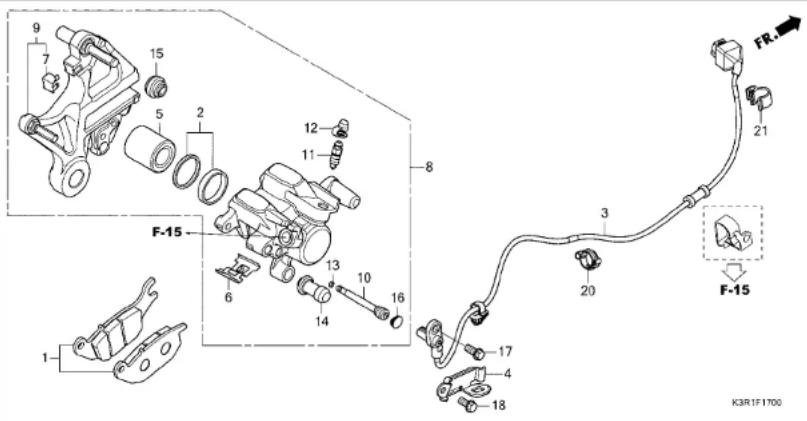

F-17リヤーブレーキキャリパー
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
番号
1	06435-K0Z-901	パットセット,リヤー	5,400	1
2	06451-MA7-405	シールセット,ピストン	1
3	38510-K0Z-D01	センサー,リヤーホイールスピード	1
4	38516-K0Z-900	クラッパー,リヤーセンサーコード	1
5	43107-MA7-006	ピストン	1
6	43108-KSP-B51	スプリング,パッド(ニッシン)	1
7	43112-KTM-751	リテナー	1
8	43150-K0Z-901	キヤリバーサプASSY.,リヤー	1
9	43190-K0Z-901	プラケットサプASSY.,リヤー	1
10	43215-KGH-901	ピン,ハンガー	1
11	43352-568-003	スクリュー,プリーダー(ニッシン)	1
12	43353-461-771	キヤップ,プリーダー	1
13	45111-MAJ-G41	リング,ストツパー	1
14	45132-166-016	プーツ,ピンプッシュ(ニッシン)	1
15	45133-MA3-006	プーツB	1
16	45203-MCC-006	プラグ,ピン	1
17	90106-K43-D20	ボルト,フランジ 6X14	1
18	90123-K0Z-900	ボルト,フランジ 6X12	1
20	90690-MGS-D81	クリップ,ケーブル 12MM	1
21	38517-MGE-003	クランプ,ABSコード(D12)	1

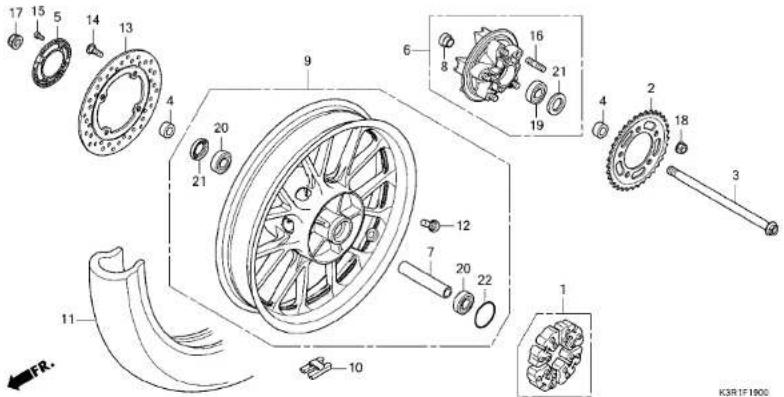

F-19 リヤーホイール
見出 部品番号部品名 希望使用個数適用号機 GB 350C R 初号機 終号機
1 06410-K0Z-900 ダンバーセット,ホイール ...... 2,750 1
2 41201-K0Z-900 スブロケット,フアイナルドリプン(35T) ...... 1
41201-K0Z-901 ...... 1
3 42301-K0Z-900 アクスル,リヤーホイール ...... 1
4 42312-K0Z-900 カラー,リヤーホイールサイド ...... 2
5 42515-K0Z-900 リング,リヤーバルサー ...... 1
6 42615-K0Z-900 フランジサブ ASSY.,リヤーフアイナルドリプン 1
7 42620-K0Z-900 カラー,リヤーアクスルディスタンス ...... 1
8 42625-K0Z-900 カラーB,リヤーアクスルディスタンス ...... 1
9 42650-K0Z-J00 ホイールサブ ASSY.,リヤー(WOL) ...... 1
10 42704-MER-D00 ウエイト,バランス(10G) ...... N
42705-MER-D00 ウエイト,バランス(20G) ...... N
42706-MER-D00 ウエイト,バランス(30G) ...... N
11 42711-K0Z-J01 タイヤ,リヤー(ダンロップ)(130/70-18 M/C 63H) ...... 1
12 42753-ML7-004 パルプ,リム(ダンロップ) ...... 1
13 43251-K0Z-901 ディスク,リケーブレーキ ...... 1
14 90105-KSP-870 ボルト,ディスク 8X24 ...... 4
15 90131-KYJ-610 ボルト,トルクス 5X10 ...... 4
16 90136-K0Z-900 ボルト,スタッフ 12X25 ...... 5
17 90305-KYJ-711 ナツト,フランジ 16MM(プリペリングトルク) ...... 1
18 90306-KTE-911 ナツト,フランジスペシャル 12MM(SIMMONDS MARSHALL) ...... 5
F-19リヤーホイール
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
19 91082-KYJ-711 ベアリング,ラジアルポール 6204UU(NEI)20 91083-KYJ-711 ベアリング,ラジアルポール 6303UU(NEI)21 91253-443-761 ダストシール 30X47X8(アライ)....22 91351-MGS-D30 Oリング 55X2......1

F-21 フューエルタンク / フューエルポンプ
			1 (8,9)
K3R1F2100
見出 郵品番号部品名 希望使用個数適用号機 GB 350C R 初号機 終号機
1 16700-K0Z-D01 ボンプ ASSY.,フユーエル ...... 22,600 1
2 16707-K94-T01 フイルターセット ...... 1
3 17411-K0Z-900 チューブ,チヤージ ...... 1
4 17500-K3R-J00ZA タングA ASSY.,フユーエル(WL)*NHC52M*ガンメタルブラックメタリック
17500-K3R-J00ZB "B187" ......ブコブルー
5 17506-K0Z-900 プレート,セッティング ...... 1
6 17508-K0Z-J40 フイルム,タンクブロテクター ...... 1
7 17528-K0Z-901 ホースCOMP.,フユーエルフィード ...... 1
8 17573-GHB-603 シール,ダスト ...... 1
9 17574-GHB-601 ガスケット,フユーエルポンプ ...... 1
10 17611-KFN-850 クツション,プロントフユーエルタンク ...... 2
11 17613-K0Z-900 クツション,リヤーフユーエルタンク ...... 1
12 17620-MEG-013 キサツブ COMP.,フユーエルフィラー(ホンダロック)
13 37800-K0Z-901 フユーエルユニット ...... 1
14 50211-K0Z-900 ガード,タンク ...... 1
15 90324-KCJ-660 カラー,フユーエルタンクマワンティング ...... 1
16 90652-K0Z-900 パンド,ラバー(60) ...... 1
17 90652-KWP-F00 クリップ,チューブ(B8) ...... 2
19 94050-06080 ナツト,フランジ 6MM ...... 4
20 95701-08025-08 ボルト,フランジ 8X25 ...... 1
21 17541-K3R-D00 パッドCOMP.,R.タンク ...... 1
22 17546-K3R-D00 パッドCOMP.,L.タンク ...... 1
F-23 シート
		2 4131F6 レール,グラブ :リヤー...... 0.
見出 部品番号部品名 希望使用個数適用号機 GB 350C R 初号機 終号機
编号		タイプ
1	33705-KW7-900 ラバーA,テールライトマウンティング .... 195 2
2	50400-K3R-D00 パイプCOMP.,リヤーグリップ .... 1
3	50710-KWV-003 ホルダーASSY.,ヘルメット ...... 1
5	61104-428-010 カラー,フロントフェンダー(ホワイト) .... 2
6	77100-K3R-L01ZB シートCOMP.,シングル *TYPE2* ...... 1
7	77205-KPP-T00 ラバー,シートセウティング ...... 5
8	77206-KTE-910 ラバー,シートセウティング ...... 4
9	77300-K3R-L01ZB シートASSY.,ピリオン *TYPE2* ...... 1
10	90107-K0Z-900 ホルト,ブレータオフ ...... 1
11	90111-K3R-D00 ホルト,ソケットスペシャル 8X23 .... 4
12	90120-K0Z-920 スクリュー,パン 6X12 ...... 2
13	96600-06022-00 ホルト,ソケット 6X22 ...... 2
14	31501-K0Z-900 バント,バッテリー ...... 1
15	90126-K0Z-J00 ホルト,フック(M8X12) ...... 2

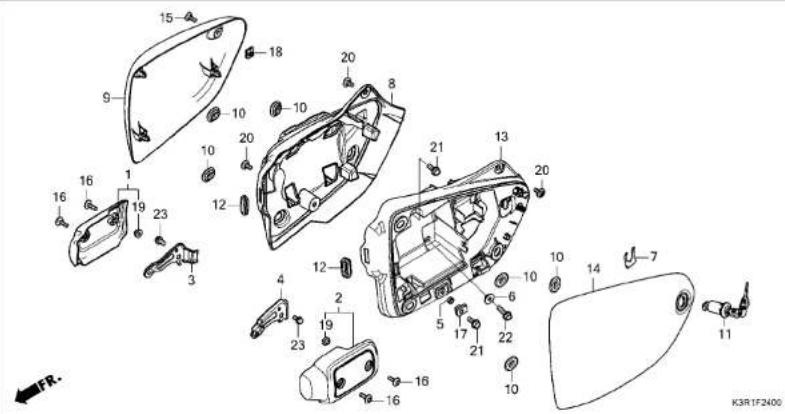

F-24 サイドカバー
	1 4111G5 ^* ,エアインテーク :ライト......0..
見出 部品番号部品名 希望使用個数適用号機 GB 350C 350CR 初号機 終号機
1 17140-K3R-D00 カバー-B,R.サイド...... 1,580 12 17150-K3R-D00 カバー-B,L.サイド...... 13 17160-K3R-D00 ステー,R.サイド カバー-(B) ...... 14 17170-K3R-D00 ステー,L.サイド カバー-(B) ...... 15 17223-KVX-600 カラー,エアークリーナー ...... 16 18316-KVB-900 カラー,マフラープ ロテクター ...... 17 75581-GN8-920 スブリング ・ロツクキーセツティング ...... 18 83520-K3R-D00 カバー,R.サイド インナー ...... 19 83530-K3R-J00ZA カバー-セット,R.サイド (WL) *NHC52M*ガンメタルブ ラックメタリック 83530-K3R-J00ZB "B187"......プコブルー 10 83542-KPN-900 グロメット,サイド カバー ...... 6 11 83550-KOZ-J01 ロツク,サイド カバー ...... 112 83611-K3R-D00 グロメット,サイド カバーインナー ...... 213 83620-K3R-D00 カバー,L.サイド インナー ...... 114 83630-K3R-J00ZA カバー-セット,L.サイド (WL) *NHC52M*ガンメタルブ ラックメタリック 83630-K3R-J00ZB "B187"......プコブルー 115 90134-KPP-T00 スクリュー,パン 5X14 ...... 116 90134-MJE-D00 スクリュー,パン 5X16 ...... 417 90311-KSH-900 ナツト,クリップ 6MM ...... 118 90320-KTE-600 ナツト,スブリング 5MM ...... 119 90502-K3R-D00 カラー,サイド カバー-(B) ...... 220 91509-GE2-760 スクリュー,パン 5X11.5 ...... 321 95701-06016-08 ボルト,フランジ 6X16 ...... 2
F-24 サイドカバー
見出 部品番号部品名 希望使用個数適用号機 GB 350C 350C 初号機 終号機
22 95701-06022-08 ボルト,フランジ 6X22 ········ 40 1 23 96001-06010-00 ボルト,フランジ 6X10 ········ 2

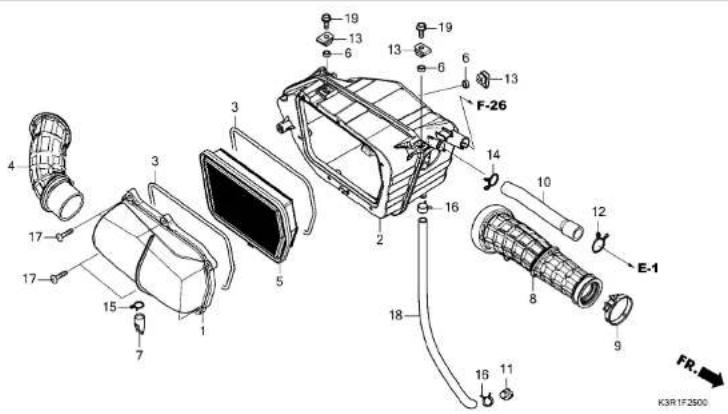

F-25 工アークリーナー
見出 部品番号部品名 希望使用個数適用号機 GB 350C 初号機 終号機
1	17207-K0Z-900	カバー,エアークリーナーケース ......	1,120 1
2	17210-K0Z-900	ケースCOMP.,エアークリーナー ......	1
3	17214-K38-900	シール,エアークリーナー ......	2
4	17215-K0Z-901	ダクト,エアークリーナー ......	1
5	17220-K0Z-900	エレメントCOMP.,エアークリーナー ......	1
6	17223-KVS-F30	カラー,エアークリーナー ......	3
7	17234-KCC-941	チューブ,エアークリーナードレン ......	1
8	17253-K0Z-900	チューブ,エアークリーナーコネクティング ...	1
9	17256-K0Z-900	パント,エアークリーナーコネクティング チューブ(42)	1
10	17265-K0Z-900	チューブ,ブリーザー ......	1
11	17370-419-700	プラグ,ブリーザーチューブ ......	1
12	17554-K0Z-900	クリップ,エアーホース 16MM ......	1
13	90311-KSH-900	ナット,クリップ 6MM ......	3
14	90655-K0Z-900	クリップ,エアーホース 16MM ......	1
15	90656-K0Z-900	クリップ,チューブ(B12.5) ......	1
16	90654-K0Z-900	クランプ,チューブ(D12) ......	2
17	93903-25580	スクリュー,タッピング 5X25 ......	6
18	95003-23036-31	チューブ,ビニール 8X12X360 (95003-23001-60M)	1
19	95701-06014-00	ボルト,フランジ 6X14 ......	2

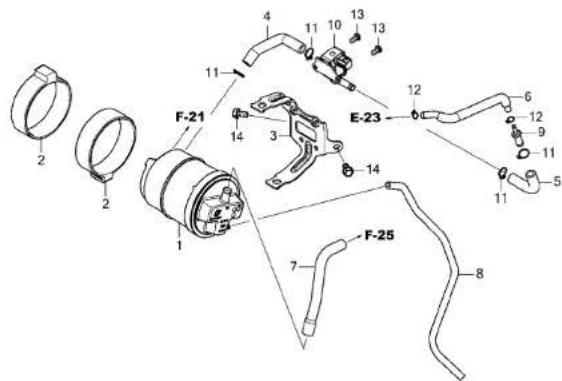

F-26 キャニスター
K3R1F2600
		1 3141A4 キャニスター...... 0.2
見出部品番号部品名希望使用個数源用号機GB350CR 初号機終号機タイプ
1 17310-K0Z-901 キャニスターCOMP. ...... 8,800 12 17320-K0Z-900 ラバー, キャニスター ...... 23 17325-K0Z-900 ステー, キャニスター ...... 14 17412-K0Z-900 チューブ A, パージ ...... 15 17413-K0Z-900 チューブ B, パージ ...... 16 17414-K0Z-900 チューブ C, パージ ...... 17 17415-K0Z-900 チューブ , エアー ...... 18 17416-K0Z-900 チューブ , ドレン ...... 19 19126-KM1-010 ジョイント, チューブ ...... 110 36162-K0Z-901 パルプ , パージ コントロールソレノイド · 111 90601-KWP-F00 クリツプ , チューブ (B12) ...... 412 90651-KWP-F00 クリツプ , チューブ (B7) ...... 213 93500-05010-0A スクリュー, パン 5X10 ...... 214 95701-06012-07 ボルト, フランジ 6X12 ...... 2

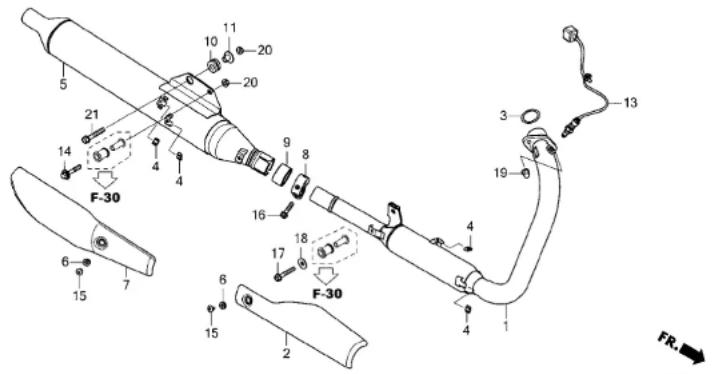

F-27 エキゾーストマフラー
K3R19-Z700
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
番号
1	18150-K3R-L00パイプCOMP.,エキゾースト......	58,500	1
2	18155-K3R-D00カバー,エキゾーストパイプ......	1
3	18291-MM5-860ガスケツト,エキゾーストパイプ......	1
4	18293-MCA-A20ラバー,プロテクターパッキン......	4
5	18310-K3R-J00マフラーCOMP.......	1
6	18345-MBT-610ラバー,プロテクターマウンティング......	2
7	18355-K3R-D00カバー,マフラー......	1
8	18374-ML0-000パント",L.エキゾーストパイプ......	1
9	18391-MN5-650パッキン,マフラー......	1
10	18423-K3R-D00ラバー,マフラーマウンティング......	1
11	18424-K3R-D00カラー,マフラーマウンティング......	1
13	36533-K0Z-D01センサー,エアーフュー・エルレシオ......	1
14	90101-K0P-D00ボルトワッシャー 8X50......	1
15	90113-KYJ-710スクリュー,パン 6X12......	2
16	90161-ML7-000ボルト,フランジ 8X35......	1
17	95701-08050-00ボルト,フランジ 8X50......	1
18	94103-08000ワッシャー,プレイン 8MM......	1
19	90304-ME1-670ナツト,キャップ 8MM......	2
20	94050-08070ナツト,フランジ 8MM......	2
21	95701-08055-07ボルト,フランジ 8X55......	1

F-29ペダル
					1 4101A1 ベダル,ギヤーチェンジ...... 0.1
K3R1F2800
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
番号	部品番号部品名			GB350CR初号機終号機
1	24701-K0Z-900	ベダルCOMP.,ギヤーチエンジ......	3,060	1
2	24781-KSP-860	ラバー,チエンジベダル......	2
3	35350-K0Z-D21	スイッチASSY.,リヤーストップ......	1
4	35357-HP0-A00	スプリング,ストップスイッチ......	1
5	46500-K0Z-900	ベダルCOMP.,リヤープレーキ......	1
6	46510-K0Z-900	ステー,リターンスプリング......	1
7	46513-K0Z-900	スプリング,ブレーキリターン......	1
8	46525-KK0-003	ダストシール 17X20X2.5......	2
9	90113-K0Z-900	ボルト,スペシャル 8X12......	1
10	90114-K0Z-900	ボルト,フランジ 6X10......	1
11	90652-K0Z-900	バンドラバー(60)......	1
12	94103-06800	ワツシャー,ブレイン 6MN......	1
13	95701-06020-07	ボルト,フランジ 6X20......	1

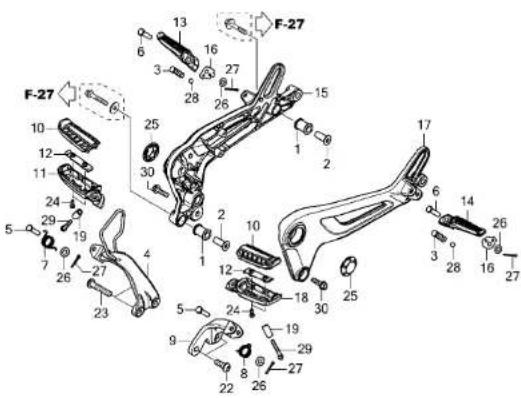

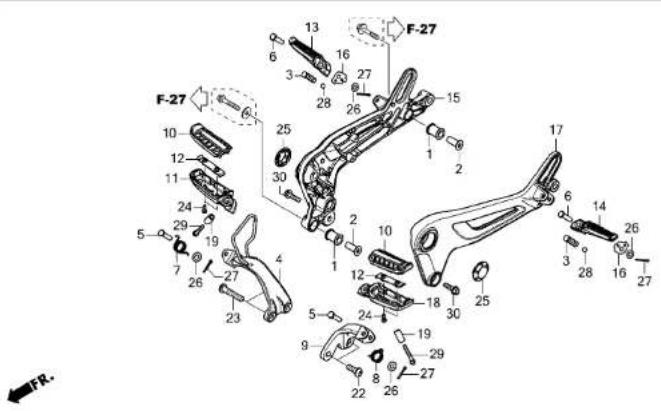

F-30ステップ
					4 4101C4 プラケット,ステップ :ライト...... 0 4
K3R1F3000
見出	希望使用個数適用号機
	部品番号部品名	GB350CR	初号機	終号機	タイプ
番号
1	18421-M80-000	ラバー,マフラーマウンティング	300	2
2	18422-K0Z-900	カラー,マフラーマウンティング	2
3	28333-300-000	スプリング,キックスターターストツバー	2
4	50550-K0Z-900	プラケットCOMP.,R.メインステップ	1
5	50602-K0Z-900	ピン,メインステップパージヨイント	2
6	50603-K0Z-900	ピン,ステップパージヨイント	2
7	50617-K0Z-900	スプリング,R.ステップリターン	1
8	50627-K0Z-900	スプリング,L.ステップリターン	1
9	50650-K0Z-D00	プラケットCOMP.,L.メインステップ	1
10	50661-K0Z-900	ラバー,メインステップ	2
11	50701-K0Z-900	バー,R.メインステップ	1
12	50703-K0Z-900	プレート,ステップピツティング	2
13	50711-K0Z-900	バー,R.ピリオンステップ	1
14	50712-K0Z-900	バー,L.ピリオンステップ	1
15	50715-K3R-D00	ホルダー,R.ピリオンステップ	1
16	50718-K0Z-900	プレート,ピリオンステップクリック	2
17	50725-K3R-D00	ホルダー,L.ピリオンステップ	1
18	50801-K0Z-900	バー,L.メインステップ	1
19	51486-K3R-D00	カラー,ステップロアー	2
22	90118-K0Z-900	ポルト,ソケット 10X28	2
23	90119-K0Z-900	ポルト,ソケット 10X52	2
24	90128-K0Z-900	ポルト,メインステップ ラバーセツティング	4
25	90302-K0Z-900	キャップ,リヤーフオーピポット	2
26	90516-K0Z-900	ワッシャー,プレイン 8MM	4
27	90751-K0Z-900	ピン,スプリット(2)	4

F-30ステップ
K3R1F3000
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
28 90901-KSS-900 ポール,スチール #8 ········ 35 229 92501-06035-0A ボルト,6カクキャップ 6X35 ········230 95701-08028-08 ボルト,フランジ 8X28 ········2

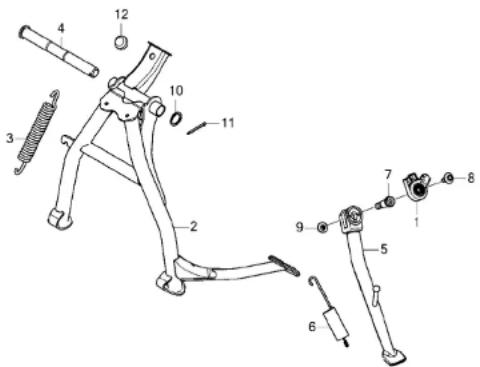

F-31 サイドスタンド
K3R1F3100
		1 615195 スイッチ,サイド"スタンド...... 0.2
見出 部品番号部品名 希望使用個数適用号機 GB 350C R 初号機 終号機
1 35700-KOJ-N01 スイッチASSY.,サイド"スタンド"(アルプ"スアルバイン) 12 50500-KOZ-900 スタンド"COMP.,メイン...... 13 50522-KOZ-900 スプリング",メインスタンド...... 14 50526-KOZ-900 シャフト,メインスタンド"ビ"ボット...... 15 50530-KOZ-900 パーCOMP.,サイド"スタンド...... 16 50543-KOZ-900 スプリング"ASSY.,サイド"スタンド... 17 90112-KOZ-900 ボルト,サイド"スタンド"ビ"ボット...... 18 90132-KYJ-960 ボルト,スペシャル GX16...... 19 90304-KTE-911 ナツト,フランジスペシャル 10MM(STIMMONDS MARSHALL) 110 90521-028-000 ワッシャー 17X22...... 111 94201-30300 ピン,スプリット 3.0X30...... 112 95011-62000 ラバーB,スタンド"ストツバー...... 1
F-32スウィングアーム
	1 410195 ケース,ドライブチェーン...... 0.1
見出部品番号部品名希望使用個数適用号機GB350CR 初号機終号機
编号		タイプ
1 40510-K0Z-900 ケース,ドライブチェン ...... 2,300 12 40511-K0Z-900 プレート,チェンケース ...... 13 40512-K0Z-900 カラー:6.2X5 ...... 24 40530-K0Z-901 チェン,ドライブ(DID520VF4-104LE) 15 40542-K0Z-900 ボルト,チェンアジャスティング ...... 26 40543-K0Z-900 アジヤスター,チェン ...... 27 52101-K0Z-900 ボルト,スウィングアームピポット ...... 18 52105-K0Z-900 カラー,R.スウィングアームピポット ...... 29 52106-K0Z-900 カラー,L.スウィングアームピポット ...... 110 52170-K0Z-900 スライダー,チェン ...... 111 52200-K0Z-D00 スウィングアームサブ ASSY.,リヤー ...... 112 90305-GE8-003 ナツト,U 14MM ...... 113 90503-K0Z-900 ワッシャー 15X25X2.3 ...... 214 90653-K0Z-900 サーグリップ,インターナル 35MM ...... 115 91071-MJO-003 ベアリング,ニードル 22X29X30(NTN) 116 91205-965-003 オイルシール 22X31XS(アライ) ...... 117 91213-MB2-003 ダストシール 22X35X7(アライ) ...... 118 91283-ML7-003 ダストシール 22X29X4(アライ) ...... 219 94511-10000 サーグリップ,エキスターナル 10MM ...... 220 95701-06016-07 ボルト,フラッジ 6X16 ...... 221 96100-62020-10 ベアリング,ラジアルボール 6202 .. 1

F-33リヤークッション
[YYYYC]K3R1F3300
	1 5121B6 クッションASSY., リヤー :レフト...... 0 1
見出希望使用個数適用号機部品番号部品名GB350CR 初号機 終号	タイプ
1 52400-K3R-D01 クッションASSY., リヤー ...... 36,700 22 90109-K0Z-900 ボルト, ツケットスペシャル 8X12 ...... 23 90502-K87-A00 ツツシヤー 8.5X26 ...... 44 90126-K0Z-J00 ボルト, ツック(M8X12) ...... 2

F-34リヤーフェンダー
			2 413102 フェンダー, リヤー...... 0.6
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
编号
1	33741-KPL-902	リフレクター, リフレックス(FIEM) ......	1,090 1
2	80100-K3R-D00ZH	フエンダ-COMP, リヤー*NHK52M*ガンメタルブラックメタリック	1
	80100-K3R-D00ZJ	*B187*......ブコブルー	1
3	80103-K3R-D00	カバー, ライセンスライト ......	1
4	80105-K3R-D00	マツドガード, リヤー ......	1
5	80120-K3R-D00	ベース, テールライト ......	1
6	80125-K3R-D00ZB	カバー, テールライト*NH1*......ブラック	1
7	80130-K3R-D00	カバー, テールライトベース ......	1
8	80140-K3R-D00	ラバー, リヤーフエンダー ......	1
9	80200-K3R-D00	カバー, リヤーフエンダー アンダー ......	1
10	80250-K3R-D00	ブレードA, テールライトマウント ......	1
11	80251-K3R-D00	ブレートB, テールライトマウント ......	1
12	81110-K3R-D00	ステーコップ,, R, リヤーフエンダー サポート	1
13	81120-K3R-L00	ステーコップ,, L, リヤーフエンダー サポート	1
14	81130-K3R-D00	ブレート, リヤーフエンダー インナー ......	1
15	84700-K3R-D00	ブラッツ, ナンバープレート ......	1
16	84702-K3R-D00	カバー, ハネス ......	1
17	90100-K80-C00	デルト, アランジ 6MM ......	5
18	90116-K0A-E11	リベット, アツシユ 6MM ......	2
19	90151-K0Z-900	ナツト, キャップ 6MM ......	3
20	90301-KWN-901	ナツト,U 5MM ......	1
21	90344-KTE-910	ナツト, クリップ 4MM ......	2
22	90666-K59-A11	クリップ, スナップノイツティング (PO) ·	2

F-34リヤーフェンダー
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
23 90852-K3R-D00 ブラグ,ホール......180 224 91509-GE2-760 スクリュー,パン 5X11.5......25 93903-24420 スクリュー,タツピング 4X16 ...... 226 93903-25480 スクリュー,タツピング 5X20 ...... 227 95701-06014-07 ボルト,フランジ 6X14 ......28 95701-08014-07 ボルト,フランジ 8X14 ......29 95701-08040-07 ボルト,フランジ 8X40 ......	1311
F-35ウインカー
	1 6161C4 ウインカー:ライトフロント......0.3
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
1 33400-K3R-D01 ウインカーASSY.,R.フロント ...... 10,700 12 33450-K3R-D01 ウインカーASSY.,L.フロント ...... 13 33600-K0Z-901 ウインカーASSY.,R.リヤー ...... 14 33650-K0Z-901 ウインカーASSY.,L.リヤー ...... 15 61315-GGJ-700 ステー,ウインカー ...... 27 94050-10000 ナット,フランジ 10MM ...... 28 94050-10070 ナット,フランジ 10MM ...... 2

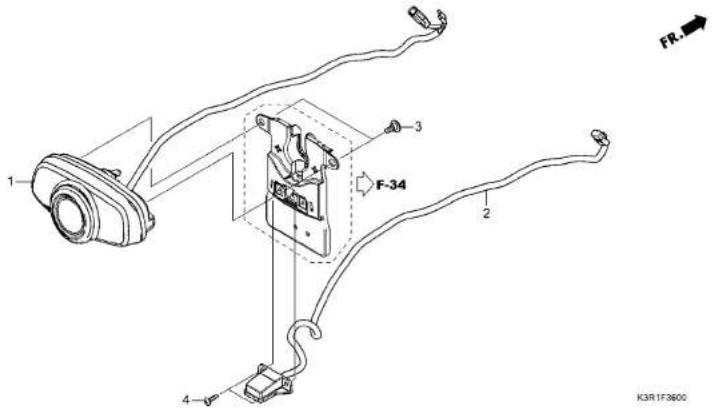

F-36 テールライト
	1 6161D5 テールライトユニット...... 0.7
見出希望使用個数適用号機部品番号部品名GB350CR 初号機 終号機	タイプ
1 33701-K3R-D01 テールライトユニット ...... 19,700 12 33720-K3R-D01 ライトASSY.,ライセンス ...... 13 91509-K0Z-900 スクリー,バン 5X13.5 ...... 24 93903-24420 スクリー,タッピング 4X16 ...... 2

F-37 バッテリー
K3R1F3700
	1 610100 バッテリー...... 0.2
見出部品番号部品名希望使用個数適用号機GB350CR 初号機終号機タイプ
番号
1 31500-GEE-017 バッテリー(YTZ7S)(6S コアサ) ... ジカ 12 35850-K0Z-901 スイッチASSY.,スターターマグネチック ... 13 35856-K0Z-900 ラバ -,ショック ...... 14 50386-K3R-D00 バント,バッテリー ...... 15 83618-323-000 ラバ -,バッテリーボックス ...... 16 90111-MR5-000 ボルト,ソケット 5X9 ...... 27 98200-33000 ヒユーズ,プレート(30A) ...... 28 81320-K0Z-J00 スベーサ-ASSY.,バッテリー ...... 1

F-38 ワイヤーハーネス
K3R1F3800
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機
番号			タイプ
1	30500-K0Z-J01	コイルASSY.,イグニツション......	4,010 1
2	30520-GFM-900	スペーサー,イグニツションコイル......	2
3	30700-K0Z-J01	キャップ ASSY.,ノイズサブレツサー...	1
4	31600-K0Z-D01	レクチアイヤーASSY.,レギユレート...	1
5	31700-124-008	レクチアイヤーASSY.,シリコン(シンディングン)	1
6	32100-K3R-J00	ハーネス,ウイヤー......	1
7	32146-SJ4-003	ダイオード(3P)......	1
8	33714-KL3-620	ラバー,テールライトブラケット......	2
9	35160-KRE-G01	センサーASSY.,バングアングル......	1
10	35162-KRE-G00	カラー......	2
11	35163-KRE-G00	グロメット......	2
14	38112-K41-N00	カラー,ホーンセツティング......	1
15	38110-KPP-T01	ホーンCOMP.(ハイ)......	1
18	38301-K0Z-D01	リレーCOMP.,クインカー(LED)......	1
19	38306-KK4-000	サスパソション,ウインカーリレー(ミツバ)......	1
22	38770-K3R-J01	PGM-FTユニット......	1
23	38771-K0Z-900	クッション,PGM-FTユニット......	1
26	90031-GHB-640	ボルト,フランジ6X16......	1
27	90651-K2T-V01	クリップ,カプラー(ダークブラウン)......	5
29	90651-K31-A61	バンド,ワイヤーハーネス......	1
31	91771-MKK-H11	キャップ,ダミー(GP)(レクト)......	1
32	92101-06020-4J	ボルト,6カク6X20......	2
34	95701-06020-08	ボルト,フランジ6X20......	2
35	95701-06025-08	ボルト,フランジ6X25......	2

F-38 ワイヤーハーネス
見出 部品番号部品名 GB 350C 格号機 タイプ
36 98200-40750 ヒコーズ,ミニ(7.5A) ...... 35 637 98200-41000 ヒコーズ,ミニ(10A) ...... 338 98200-42000 ヒコーズ,ミニ(20A) ...... 339 32101-K3R-J00 カブラー ダミ-(4P) ...... 140 90651-KV6-003 パンド,ウイヤ-165MM(ブラック) · 1

3

F-39 フレームボディ
	1 410100 ボディ,フレーム...... 7.0
見出 部品番号部品名 希望使用個数適用号機 GB 350C R 初号機 終号機
1 50100-K3R-J00 ボディCOMP.,フレーム ...... 139,400 12 50169-K0Z-900 ガイドB,ケラツチケープル ...... 13 50171-K0Z-900 ステーCOMP.,イグニツションコイル ...... 14 50174-K0Z-900 ガイド,ハーネス ...... 16 50176-K0Z-J00 ステーB,L.ホーン ...... 17 50192-K0Z-D00 ステー,バンクアンケルセンサー ...... 18 50351-K0Z-900 プレート,フロントエンジンハンガー ...... 29 50353-K0Z-900 プレートCOMP.,リヤーエンジンハンガー ...... 110 50355-K0Z-900 プレート,R.リヤーエンジンハンガー ...... 111 50356-K0Z-900 カラー,エンジンハンガー ...... 212 53173-K0Z-900 プラグ GMM ...... 313 53174-K0Z-900 プラグ 8MM ...... 114 90103-K0Z-900 ボルト,フランジ 10X200 ...... 115 94050-10070 ナット,フランジ 10MM ...... 716 95701-06012-07 ボルト,フランジ 6X12 ...... 517 95701-08012-07 ボルト,フランジ 8X12 ...... 118 95801-10050-07 ボルト,フランジ 10X50 ...... 219 95801-10080-07 ボルト,フランジ 10X80 ...... 320 95801-10130-07 ボルト,フランジ 10X130 ...... 221 95801-10150-07 ボルト,フランジ 10X150 ...... 1
F-48 ツール
K3R1F-4800
		未案内......
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機		タイプ
番号
1	38235-S04-003 プーラー、ミニヒューズ(スミトモ) ...... 115 1
2	89214-ML0-000 レンチ、ポツクス(10) ...... (1)
3	89216-KTE-910 レンチ、スパークプラグ ...... (1)
4	89217-KTE-910 スパナビン ...... 1
5	89221-KYJ-H00 レンチ、6カク 5MM ...... 1
6	99001-08000 スパナ 8 ...... (1)
7	99001-14170 スパナ 14X17 ...... 1
8	99003-10000 ドライバー1,プラスクリュー(NO.2) (1)

3

F-49 コーションラベル
K3R1F-4000
		未案内......
見出 郵品番号部品名 希望使用個数適用号機 GB 350C R 初号機 終号機
番号
1	87505-K64-J00 ラベル,タイヤ&ドライブチエン ...... 260	1
2	87508-MCR-D01 ラベル,チエンアジャスター ......	1
3	87541-K0Z-J00 ラベル,オイルキャパシティー ......	1
4	87560-MY1-701 マーケ,ドライブコーション ......	1

F-50エンブレム
K3R1F5000
			未案内......
見出部品番号部品名希望使用個数適用号機GB350CR初号機終号機タイプ
1 86101-K3R-D00ZA エンプレム,R.(HONDA)*TYPE1*....12 86102-K3R-D00ZA エンプレム,L.(HONDA)*TYPE1*....13 86831-K3R-J00ZA エンプレム,R.サイドカバー*TYPE1*....14 86832-K3R-J00ZA エンプレム,L.サイドカバー*TYPE1*....1

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出
04000		13111-KOZ-900 37 3		17119-KOZ-900 42 13		18422-KOZ-900 72 2		24610-KOZ-900 41 9	33701-K3R-D01 80 1
		13112-KYJ-900 37 4		17119-KOZ-910 42 13		18423-K3R-D00 70 10		24651-KRM-840 41 10	33705-KW7-900 65 1
04911-KOZ-J40 35 1		13411-KOZ-901 38 1		17140-K3R-D00 66 1		18424-K3R-D00 70 11		24652-KRM-840 41 11	33714-KL3-620 82 8
		13413-KOZ-900 38 2		17150-K3R-D00 66 2				24701-KOZ-900 71 1	33720-K3R-D01 80 2
06000		13421-KOZ-D10 38 3		17160-K3R-D00 66 3		19000		24781-KSP-860 71 2	33740-KTE-601 54 1
		13431-KOZ-D10 37 5		17170-K3R-D00 66 4					33741-KPL-902 77 1
06111-KOZ-J00 43 1		13441-KOZ-901 38 4		17207-KOZ-900 68 1		19126-KM1-010 69 9		28000	33742-K3R-D00 54 2
06112-KOZ-J40 44 1				17210-KOZ-900 68 2					33743-K3R-D00 54 3
06410-KOZ-900 62 1		14000		17214-K3R-900 68 3		22000		28111-KOZ-D10 30 1
06431-MA3-405 57 1				17215-KOZ-901 68 4				28125-KOZ-901 30 2	35000
06435-KOZ-901 61 1		14100-KOZ-900 25 2		17220-KOZ-900 68 5		22100-KOZ-901 29 1		28131-KOZ-900 30 3
06451-MA7-405 61 2		14311-KOZ-D10 26 1		17223-KVS-F30 68 6		22116-KOZ-901 29 2		28132-KN6-930 30 4	35010-KOZ-J00 52 1
06455-K31-902 57 2		14321-KOZ-900 26 2		17223-KVX-600 66 5		22121-K87-A31 29 3		28333-300-000 72 3	35100-KOZ-J01 52 2
		14401-KOZ-901 26 3		17234-KCC-941 68 7		22125-KOZ-901 29 4			35101-KOZ-J01 52 17
11000		14430-KOZ-900 25 3		17245-107-010 50 1		22210-KOZ-305 29 23		30000	35121-MAS-G01 52 4
		14451-KOZ-900 25 4		17253-KOZ-900 68 8		22350-K87-A31 29 10			35130-KOZ-D01 48 4
11110-KOZ-901 35 2		14510-KOZ-900 26 4		17256-KOZ-900 68 9		22361-KOZ-901 29 11		30500-KOZ-J01 82 1	35152-KRY-970 48 18
11200-KOZ-900 35 3		14515-KOZ-900 26 5		17265-KOZ-900 68 10		22366-KOZ-900 29 12		30520-GFM-900 82 2	35160-KRE-G01 82 9
11330-KOZ-D10 28 1		14520-K2K-D01 26 6		17310-KOZ-901 69 1		22401-KOZ-901 29 13		30700-KOZ-J01 82 3	35162-KRE-G00 82 10
11333-KOZ-900 28 2		14560-KOZ-901 26 7		17320-KOZ-900 69 2		22402-K87-A31 29 14			35163-KRE-G00 82 11
11341-KOZ-D10 31 1			43 1	17325-KOZ-900 69 3		22425-MJP-651 29 15		31000	35200-KOZ-D01 48 5
11343-KOZ-D10 32 1		14611-KOZ-900 26 8		17370-419-700 68 11		22810-KOZ-900 35 7			35330-KWS-901 48 6
11360-KOZ-D10 31 2		14711-KOZ-900 25 5		17411-KOZ-900 64 3		22815-KOZ-900 35 8		31110-KOZ-D11 32 2	35340-MGS-D31 49 1
11370-KOZ-910 28 3		14721-KOZ-900 25 6		17412-KOZ-900 69 4		22821-KOZ-900 35 9		31120-KOZ-D11 32 3	35350-KOZ-D21 71 3
11372-KOZ-910 28 4		14751-KOZ-901 25 7		17413-KOZ-900 69 5		22850-KOZ-900 29 16		31200-KOZ-901 33 1	35357-HPO-A00 71 4
	31 3	14771-GB4-680 25 8		17414-KOZ-900 69 6		22870-K3R-L01 48 3		31201-KOZ-901 33 2	35700-KOJ-N01 74 1
11375-KOZ-910 28 5		14777-KGH-900 25 9		17415-KOZ-900 69 7				31202-KOZ-901 33 3	35751-KPH-900 41 12
	31 4	14781-KPL-900 25 10		17416-KOZ-900 69 8		23000		31203-KOZ-901 33 4	35752-KRM-840 41 13
11376-KOZ-910 28 6				17500-K3R-J00ZA 64 4				31204-KOZ-901 33 5	35759-KOZ-D11 36 36
	31 5	15000		17500-K3R-J00ZB 64 4		23121-KOZ-D10 37 6		31205-KOZ-901 33 6	35850-KOZ-901 81 2
11380-KOZ-910 31 6				17506-KOZ-900 64 5		23211-KOZ-900 39 1		31206-KOZ-901 33 7	35856-KOZ-900 81 3
11394-KOZ-900 28 7		15021-KOZ-900 34 1		17508-KOZ-J40 64 6		23221-KOZ-900 39 2		31207-KOZ-901 33 8
	44 1	15110-KOZ-900 34 2		17528-KOZ-901 64 7		23421-KOZ-900 39 3		31210-KOZ-901 33 9	36000
11395-KOZ-900 31 7		15135-KOZ-900 34 3		17541-K3R-D00 64 21		23422-KOZ-900 39 4		31500-GEE-017 81 1
	44 1	15201-KOZ-901 35 6		17546-K3R-D00 64 22		23431-KOZ-900 39 5		31501-KOZ-900 65 14	36162-KOZ-901 69 10
11530-KOZ-900 35 5		15412-KON-D01 28 8		17554-KOZ-900 68 12		23441-KOZ-900 39 6		31600-KOZ-D01 82 4	36533-KOZ-D01 70 13
		15414-KON-D00 28 10		17560-KOZ-D10 42 19		23442-KOZ-900 39 7		31700-124-008 82 5
	12000			17573-GHB-603 64 8		23451-KOZ-900 39 8		31916-KOZ-901 24 5	37000
		15421-KSP-910 28 9		17574-GHB-601 64 9		23461-KOZ-900 39 9
12100-KOZ-900 27 1				17611-KFN-850 64 10		23471-KOZ-900 39 10		32000	37100-K3R-R01 46 1
12191-KOZ-900 27 2		16000		17613-KOZ-900 64 11		23481-KOZ-900 39 11			37101-K3R-D00 46 2
	43 1			17620-MEG-013 64 12		23482-KOZ-900 39 12		32100-K3R-J00 82 6	37200-K3R-R01 46 3
12200-KOZ-D10 24 1		16060-KOZ-D11 42 1		17910-KOZ-J01 48 1		23491-KOZ-900 39 13		32101-K3R-J00 83 39	37211-K3R-R01 46 4
12204-KOZ-305 24 15		16075-K40-F01 42 2		17920-KOZ-J01 48 2		23492-KOZ-900 39 14		32112-KOZ-901 33 10	37212-KOZ-901 46 5
12205-KOZ-305 24 16		16076-K35-V01 42 3				23501-KOZ-900 39 15		32146-SJ4-003 82 7	37500-KOZ-D11 31 16
12209-GB4-682 25 1		16077-KSS-J01 42 4		18000		23512-KOZ-900 39 16		32410-KOZ-D10 33 11	37501-KZY-J01 31 17
12210-KOZ-901 24 2		16081-KVS-J01 42 5				23801-KOZ-900 39 17
12213-KSP-910 24 3		16169-KS6-N01 42 6		18150-K3R-L00 70 1		23802-KOZ-900 39 18		33000	37750-KOL-D01 24 6
12251-KOZ-901 24 4		16400-KOZ-D11 42 7		18155-K3R-D00 70 2					37800-KOZ-901 64 13
	43 1	16410-KOZ-D11 42 8		18291-MM5-860 43 1		24000		33100-K3R-D11 45 1
12300-KOZ-900 23 1		16430-K70-602 42 9			70 3			33102-K3R-D00 45 3	38000
12391-KOZ-900 23 2		16450-KOZ-901 42 10		18293-MCA-A20 70 4		24211-KOZ-900 41 1		33103-K3R-D00 45 15
	43 1	16472-KON-D01 42 11		18310-K3R-J00 70 5		24212-KOZ-900 41 2		33105-K3R-D10 45 2	38110-KPP-T01 82 15
		16700-KOZ-D01 64 1		18316-KVB-900 66 6		24213-KOZ-900 41 3		33113-KOZ-M51 45 4	38112-K41-N00 82 14
13000		16707-K94-T01 64 2		18345-MBT-610 70 6		24301-KOZ-900 41 4		33113-MEE-D01 45 5	38235-SO4-003 85 1
				18355-K3R-D00 70 7		24321-KOZ-900 41 5		33400-K3R-D01 79 1	38301-KOZ-D01 82 18
13000-KOZ-D10 37 1		17000		18374-MLD-000 70 8		24410-KOZ-900 41 6		33450-K3R-D01 79 2	38306-KK4-000 82 19
13010-KOZ-305 37 11				18391-MNS-650 70 9		24430-KRM-B10 41 7		33600-KOZ-901 79 3	38510-KOZ-D01 61 3
13101-KOZ-900 37 2		17110-KOZ-D10 42 12		18421-MBO-000 72 1		24436-KRM-840 41 8		33650-KOZ-901 79 4	38515-KOZ-900 58 1
38516-KOZ-900 61 4		43504-MB2-006 59 6		46504-KV6-702 59 18		51447-KA4-711 55 13		61101-K55-600 59 20
38517-KOZ-900 58 2		43510-KOZ-901 59 7		46510-KOZ-900 71 6		51454-KOZ-901 55 14		61104 428-010 65 5
38517-MGF-003 61 21		43511-K43-D31 59 8		46513-KOZ-900 71 7		51460-K3R-D00 55 23		61120-K3R-D00 54 5
38520-K3R-D01 58 3		43512-KOZ-901 59 9		46525-KKO-003 71 8		51486-K3R-D00 72 19		61302-K3R-D00 45 6
38770-K3R-J01 82 22		43514-KS6-701 59 10				51490-NKL-D81 55 15		61303-K3R-D10 45 7
38771-KOZ-900 82 23		43520-MJ6-315 59 11		50000		51500-K3R-D01 55 16		61315-G6J-700 79 5
		43530-KS7-831 59 12				51520-K3R-D01 55 17		61315-K3R-D00 46 6
40000				50100-K3R-J00 84 1		51610-K3R-D00ZJ 55 24		61325-K3R-D00 46 7
		44000		50169-KOZ-900 84 2		51610-K3R-D00ZK 56 24		61410-KOZ-D00 50 9
40510-KOZ-900 75 1				50171-KOZ-900 84 3		51611-K3R-D00 56 25
40511-KOZ-900 75 2		44301-KOZ-900 58 6		50172-KOZ-900 59 19		51612-K3R-D00 56 26		75000
40512-KOZ-900 75 3		44311-KOZ-900 58 7		50174-KOZ-900 84 4		51620-K3R-D00ZH 56 27
40530-KOZ-901 75 4		44515-KOZ-900 58 8		50176-KOZ-900 84 6		51620-K3R-D00ZJ 56 27		75581-GN8-920 66 7
40542-KOZ-900 75 5		44620-KOZ-900 58 9		50192-KOZ-000 84 7		51621-K3R-D00 56 28
40543-KOZ-900 75 6		44650-KOZ-J00 58 10		50211-KOZ-900 64 14		51630-K3R-D00 56 29		77000
		44711-KOZ-J01 58 11		50245-KOZ-900 50 2		51660-K3R-D00ZH 56 30
41000				50246-KOZ-900 50 3		51660-K3R-D00ZJ 56 30		77100-K3R-L01ZB 65 6
		45000		50351-KOZ-900 84 8		51670-K3R-D00ZH 56 31		77205-KPP-T00 65 7
41201-KOZ-900 62 2				50353-KOZ-900 84 9		51670-K3R-D00ZJ 56 31		77206-KTE-910 65 8
41201-KOZ-901 62 2		45107-ML4-006 57 6		50355-KOZ-900 84 10		51680-K3R-D00 56 32		77300-K3R-L01ZB 65 9
		45111-MAJ-641 57 7		50356-KOZ-900 84 11
42000			61 13	50386-K3R-D00 81 4		52000		80000
		45112-MS9-611 57 8		50400-K3R-D00 65 2
42301-KOZ-900 62 3		45125-K3R-J01 49 2		50500-KOZ-900 74 2		52101-KOZ-900 75 7		80100-K3R-D00ZH 77 2
42312-KOZ-900 62 4		45126-KOZ-900 51 1		50522-KOZ-900 74 3		52105-KOZ-900 75 8		80100-K3R-D00ZJ 77 2
42515-KOZ-900 62 5		45127-KOZ-900 51 2		50526-KOZ-900 74 4		52106-KOZ-900 75 9		80103-K3R-D00 77 3
42615-KOZ-900 62 6		45128-K3R-J01 49 3		50530-KOZ-900 74 5		52170-KOZ-900 75 10		80105-K3R-D00 77 4
42620-KOZ-900 62 7		45131-ML7-921 57 9		50543-KOZ-900 74 6		52200-KOZ-D00 75 11		80120-K3R-D00 77 5
42625-KOZ-900 62 8		45132-166-016 57 10		50550-KOZ-900 72 4		52400-K3R-D01 76 1		80125-K3R-D00ZB 77 6
42650-KOZ-J00 62 9			61 14	50602-KOZ-900 72 5				80130-K3R-D00 77 7
42704-MER-D00 58 4		45133-MA3-006 57 11		50603-KOZ-900 72 6		53000		80140-K3R-D00 77 8
	62 10		61 15	50617-KOZ-900 72 7				80200-K3R-D00 77 9
42705-MER-D00 58 4		45155-K3R-D00 49 4		50627-KOZ-900 72 8		53100-KOZ-D00 52 6		80250-K3R-D00 77 10
	62 10	45156-K3R-D00 52 5		50650-KOZ-D00 72 9		53104-K3R-D00 52 19		80251-K3R-D00 77 11
42706-MER-D00 58 4		45158-K3R-D00 49 5		50661-KOZ-900 72 10		53130-KOZ-900ZA 52 8
	62 10	45165-MFN-D10 51 3		50701-KOZ-900 72 11		53140-K3R-D00 48 7		81000
42711-KOZ-J01 62 11		45203-MCC-006 61 16		50703-KOZ-900 72 12		53166-K3R-D00 48 8
42753-ML7-004 58 5		45215-MAJ-641 57 12		50710-KWV-003 65 3		53172-402-700 48 20		81110-K3R-D00 77 12
	62 12	45250-KOZ-901 57 13		50711-KOZ-900 72 13		53172-KYJ-900 48 21		81120-K3R-100 77 13
		45251-KOZ-901 58 12		50712-KOZ-900 72 14		53173-KOZ-900 84 12		81130-K3R-D00 77 14
43000		45290-KOZ-901 57 14		50715-K3R-D00 72 15		53174-KOZ-900 53 18		81320-KOZ-J00 81 8
		45504-410-003 49 6		50718-KOZ-900 72 16			84 13		90010-MGZ-J00 31 8
43107-MA7-006 61 5		45510-KOZ-901 49 7		50725-K3R-D00 72 17		53175-KPP-T01 49 14		83000
43108-KSP-B51 61 6		45512-MA6-006 49 8		50801-KOZ-900 72 18		53178-KOZ-D00 48 22			90012-K64-M00 28 12
43108-MCT-006 57 3		45513-K33-D01 59 13				53192-KOA-DBO 48 23		83520-K3R-D00 66 8
43112-KTM-751 61 7		45513-KK1-771 49 9		51000		53213-MBA-771 53 1		83530-K3R-J00ZA 66 9
43150-KOZ-901 61 8		45517-166-006 49 10				53214-371-010 53 2		83530-K3R-J00ZB 66 9
43155-KOZ-D00 59 1		45517-KCW-870 48 19		51400-K3R-D01 55 1		53219-K3R-D00 53 3		83542-KPN-900 66 10
43190-KOZ-901 61 9		45520-GE2-006 49 11		51401-KOZ-901 55 2		53220-KOZ-900 53 4		83550-KOZ-J01 66 11
43215-KGH-901 61 10		45520-GWO-911 59 14		51402-MGZ-J01 55 3		53230-KOZ-900ZC 52 9		83611-K3R-D00 66 12
43251-KOZ-901 62 13		45521-GWO-911 59 15		51410-KOZ-D01 55 4				83618-323-000 81 5
43310-KOZ-J41 59 2		45521-K21-901 49 12		51412-MB4-003 55 5		57000		83620-K3R-D00 66 13
43311-KOZ-J41 59 3		45530-471-831 49 13		51414-MFJ-A51 55 6				83630-K3R-J00ZA 66 14
43325-KOZ-900 59 4				51415-MFJ-A51 55 7		57110-KOZ-D31 50 4		83630-K3R-J00ZB 66 14
43352-568-003 57 4		46000		51416-MKL-D81 55 8					90031-GHB-640 82 26
	61 11			51420-K3R-D01 55 9		61000		84000
43353-461-771 57 5		46182-MEL-D21 59 16		51432-KOZ-901 55 10					90031-KOZ-900 35 16
	61 12	46392-SAA-901 51 4		51437-KV3-701 55 11		61100-K3R-D00ZH 54 4		84700-K3R-D00 77 15
43503-MER-D01 59 5		46500-KOZ-900 71 5		51440-KOZ-D01 55 12		61100-K3R-D00ZJ 54 4		84702-K3R-D00 77 16

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号
90084-K38-940	31 11	90155-KOZ-900	46 9	90516-K3R-D00	45 13	91082-KYJ-711	63 19	93903-25580	68 17	95701-06028-08 54 9
90087-KOZ-900	31 12	90156-KOZ-900	46 10	90521-028-000	74 10	91083-KYJ-711	63 20			95701-06065-00 24 14
90100-K80-C00	77 17	90161-MLT-000	70 16	90525-MBZ-610	35 19	91107-KOZ-901	30 6	94000		95701-08012-07 84 17
90101-KOP-D00	70 14	90201-KOZ-901	33 14	90543-MV9-670	23 4	91202-KSP-911	35 28			95701-08012-07 84 17
90101-K3R-D00	45 8	90204-K87-A30	24 8		43 1	91203-KOZ-901	35 29	94002-08000-0S	60 29	95701-08014-07 78 28
90101-KWW-640	47 3	90204-KYJ-900	38 6	90544-283-000	55 20	91203-KK0-003	34 5	94050-06000	48 16	95701-08025-08 64 20
90102-KOZ-900	52 12	90206-KPL-900	25 12	90545-300-000	49 19	91203-KSP-911	35 30		49 22	95701-08028-08 73 30
90103-KOZ-900	84 14	90235-KOZ-900	37 7		60 26	91205-965-003	75 16	94050-06080	64 19	95701-08040-07 78 29
90103-K3R-D00	45 9	90236-MGZ-J00	29 18	90554-MEL-000	40 27	91212-422-006	60 28	94050-08070	70 20	95701-08050-00 70 17
90103-K87-A00	53 5	90301-KWN-901	77 20	90601-329-000	40 28	91213-MBZ-003	75 17	94050-10000	79 7	95701-08055-07 70 21
90105-KSP-870	58 13	90301-KWW-640	47 4	90601-KWP-F00	69 11	91251-KGH-901	58 19	94050-10070	79 8	95801-10050-07 84 18
	62 14	90302-KOZ-900	72 25	90603-MN4-000	40 29	91251-MKL-D81	55 21		84 15	95801-10080-07 84 19
90106-K43-D20	58 14	90302-KOZ-910	53 6	90651-KI4-A31	45 14	91253-443-761	63 21	94103-06800	71 12	95801-10130-07 84 20
	61 17	90302-KTE-911	54 7	90651-KZT-V01	82 27	91283-MLT-003	75 18	94103-08000	70 18	95801-10150-07 84 21
90107-KOZ-900	65 10	90304-415-000	52 13	90651-K31-A61	82 29	91301-KOZ-900	42 21	94109-12000	35 33
90107-MBG-000	52 20	90304-KTE-911	74 9	90651-KV6-003	83 40		43 1	944 1		96000
90107-MCT-771	52 21	90304-ME1-670	70 19	90651-KWP-F00	69 12	91301-MG8-003	28 16	94201-20150	60 27
90109-KOZ-900	53 17	90305-GE8-003	75 12	90651-MA5-671	49 20		44 1	94201-30300	74 11	96001-06010-00 67 23
	76 2	90305-KYJ-711	62 17	90652-KOZ-900	48 15	91301-P7A-004	42 22	94301-08140	28 15	96001-06010-07 49 23
90111-KOZ-900	45 10	90306-KTE-911	62 18		64 16	91303-KRM-840	31 14		31 13
90111-K3R-D00	65 11	90311-KSH-900	66 17		71 11		44 1		35 20	96001-06012-07 56 33
90111-MR5-000	81 6		68 13	90652-KWP-F00	64 17	91305-KOJ-N00	35 31	94301-08200	23 5	96001-06014-00 32 7
90112-KOZ-900	74 7	90320-KTE-600	66 18	90653-KOZ-900	75 14		44 1	94301-12160	24 11	96001-06020-00 42 28
90113-KOZ-900	71 9	90321-315-670	48 25	90654-KOZ-900	68 16	91305-KON-D00	35 32			96001-06020-07 60 32
90113-KSP-901	48 24	90324-KCJ-660	64 15	90655-KOZ-900	68 14		44 1		27 3	96001-06022-07 48 26
90113-KYJ-710	70 15	90344-KTE-910	77 21	90656-KOZ-900	68 15	91305-KOZ-900	31 15	94303-05080	34 7
90114-166-006	49 15	90401-KCY-670	32 6	90666-K59-A11	77 22		44 1	94510-14000	41 19	96100-62020-10 75 21
90114-KOZ-900	71 10	90404-KVK-900	29 19	90690-MEF-800	33 15	91306-MG3-000	26 12	94511-10000	75 19	96220-30085 41 20
90115-KOZ-900	54 6	90407-KYJ-900	39 19	90690-MGS-D81	58 17		43 1	94520-24000	34 4	96600-06022-00 65 13
90115-MEF-000	55 18	90410-GCC-000	24 9		61 20	91307-KRM-840	28 17	94520-37000	36 34	96600-08020-10 32 8
90116-KOA-E11	77 18	90417-KRM-840	41 16	90741-KFB-000	38 9		44 1			96600-08032-08 52 16
90116-KV3-701	55 19	90432-KOZ-900	30 5	90742-KYJ-900	37 10	91309-KOZ-901	33 16		95000
90118-KOZ-900	72 22	90433-MEY-670	38 8	90751-KOZ-900	72 27		44 1			98000
90119-KOZ-900	72 23	90434-KOZ-900	37 8	90852-K3R-D00	78 23	91320-KOZ-901	33 17	95003-23036-31 68 18
90120-KOZ-920	46 8	90434-KPS-900	37 9	90901-KSS-900	73 28	91351-MGS-D30	63 22		95011-62000 74 12	98200-33000 81 7
	65 12	90441-KRM-840	39 20			91356-KFO-003	55 22		95015-54000 59 17	98200-40750 83 36
90123-KOZ-900	49 16	90443-MBO-000	24 10	91000		91455-KEA-000	52 15		95701-06012-00 40 32	98200-41000 83 37
	58 15					91509-GE2-760	66 20		95701-06012-07 60 30	98200-42000 83 38
	61 18	90443-MEL-000	54 10	91001-KOZ-D11	37 12		78 24		69 14
90126-KOZ-JOO	65 15	90451-KOZ-900	39 21	91001-KYJ-T11	41 18	91509-KOZ-900	80 3		84 16	99000
	76 4	90452-KOZ-900	39 22	91002-KOZ-D11	37 13	91771-MKK-H11	82 31
90127-K47-NOO	59 21	90453-KYJ-900	39 23	91003-KOZ-901	40 30			95701-06012-08 50 7
90128-KOZ-900	72 24	90454-428-000	39 24	91003-K38-901	40 31			95701-06014-00 68 19
90129-KOZ-900	48 13	90457-KRM-840	41 17	91004-KOZ-901	38 11			95701-06014-07 46 12
90131-KZK-DOO	57 15	90458-HN1-A40	29 20	91006-KOZ-901	40 34			78 27
90131-KRM-840	35 18	90463-KOZ-900	39 25	91007-KOZ-901	40 35			95701-06014-08 54 8
90131-KYJ-610	58 16	90464-MR7-000	40 26	91012-KYJ-T11	29 22			95701-06016-08 26 13
	62 15	90501-K3R-DOO	45 12		38 10			40 33
90132-KYJ-960	74 8	90501-ML3-910	29 21	91013-KYJ-T11	38 12			95701-06016-07 75 20
90133-KOZ-9OO	48 14	90502-K3R-DOO	66 19	91022-KYJ-T11	35 27			95701-06016-08 66 21
90134-KPP-TOO	66 15	90502-K87-AOO	76 3	91051-MKP-DN1	53 8			95701-06018-00 31 18
90134-MJE-DOO	66 16	90503-KOZ-9OO	75 13	91059-KYZ-T11	52 22			95701-06020-00 36 40
90136-KOZ-9OO	62 16	90503-KGA-9OO	52 14	91061-KOA-DB1	53 12			95701-06020-07 71 13
90140-K43-D31	59 22	90506-KD25-830	53 7	91061-KYJ-T11	53 12			95701-06022-08 42 34
90145-MS9-612	49 17	90508-KOZ-9OO	59 24	91062-KYJ-T11	53 13			95701-06022-08 42 25
	59 23	90508-K21-921	49 18	91063-KYJ-T11	53 14			95701-06022-08 50 8
90151-KOZ-9OO	77 19		59 25	91066-KYJ-T11	53 15			67 22
90152-KOZ-9OO	45 11	90516-HW3-670	45 13	91071-MJO-003	75 15			42 26
	50 6	90516-KOZ-9OO	72 26	91081-KYJ-T11	58 18			95701-06025-08 34 6

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
[ア]		ガスケット,シリンダー......	27 243 1	カラー,エアークリーナー......	66 568 6	キャツプ ASSY.,ノイズサブレッサー......	82 364 12
アームCOMP.,バルブロッカー......	25 3	ガスケット,シリンダーヘッド......	24 443 1	カラー,エンジンハンガー......	84 1128 6	キャツプCOMP.,フコーエルライダー......	69 161 8
アウタ-COMP.,クラッチ......	29 1	ガスケット,テンショナーリフター......	26 743 1	カラー,サイトカバー......	31 566 19	キャピパーサブ ASSY.,リヤー......	57 13
アウタ-COMP.,スターティングクラッチ......	30 2	ガスケット,フェーエルポンプ......	64 923 243 1	カラー,ステップロアー......	72 1939 16	キャピパーサブ ASSY.,R.フロント......	48 847
アクスル,フロントホイール......	58 6	ガスケット,ヘッドカバー......	43 1	カラー,スプライン 25MM......	39 1639 12	グリップ,L.ハンドル......	82 1166 1066 12
アクスル,リヤーホイール......	62 3	ガスケット,L.クランクケースカバー......	31 744 1	カラー,スプライン 28X11......	55 364 15	グリップ, L.ハンドル......	64 1064 1182 23
アジシャスター,チエン......	75 6	ガスケット,R.クランクケースカバー......	28 744 1	カラー,フロントアルディースランス......	58 965 559 2058 745 1282 1466 670 1172 2	グリップ, L.ハンドル......	48 847
インジエクターASSY.,フユーエル......	42 10	ガスケットオットA......	43 144 1	カラー,フロントフェンダーセツティング......	58 965 559 2058 745 1282 1466 670 1172 2	グリップ, L.ハンドル......	48 847
インシレーター,アウタープツシュ......	33 10	ガスケットオットB......	44 139 259 868 170 228 235 548 1877 677 777 1670 746 777 931 341 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 3	カラー,マフラーマウンティング......	62 762 450 375 975 862 8	グロメット,サイドカバー......	66 1066 1264 1064 1182 2376 135 331
インシレーター,インテークパイプ......	42 13	カウターシャフト......	39 259 868 170 228 235 548 1877 677 777 1670 746 777 931 341 331 331 331 331 331 331 331 331 331 330 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 330 331 331 331 331 331 331 331 331 331 331 331 331 331 331 3	カラー,リヤーアクスルディスクターレイト......	62 762 450 375 975 862 8	グロメット,サイドカバーインナー......	66 1066 1264 1064 1182 2376 135 331
ウインカーASSY.,L.フロント......	79 2	カバーチェリーチナケース......	68 170 228 235 548 1877 677 777 1670 746 777 931 341 331 331 331 331 331 331 331 331 331 331 331 330 331 331 331 331 331 331 331 331 331 331 331 331 3	カラー,リヤーアクスルディスクターレイト......	62 762 450 375 975 862 8	グロメット,サイバーエルタンク......	66 1066 1264 1064 1182 2376 135 331
ウインカーASSY.,L.リヤー......	79 4	カバーチェリーストパイプ......	70 228 235 548 1877 677 777 1670 746 777 931 341 331 331 331 331 331 331 331 331 331 331 331 331 330 331 331 331 331 331 331 331 331 331 331 331 3	カラー,ABSSミングレーターレイト......	62 762 450 375 975 862 8	グロメット,リヤーエルセンターレード......	66 1066 1264 1064 1182 2376 135 331
ウインカーASSY.,R.フロント......	79 1	カバーチェリーフルタイチ......	70 228 235 548 1877 677 777 1670 746 777 931 341 331 331 331 331 331 331 331 331 331 331 331 331 20	カラー,L.スウィングアームビボット......	62 762 450 375 975 862 8	グロメット,センサーコード......	66 1066 1264 1064 1182 2376 135 331
ウイイト,スファリングパンドル......	52 19	カバーチェリーティルベース......	77 1670 228 235 548 1877 677 777 1670 746 777 931 341 331 331 331 331 331 331 331 331 331 331 331 331 332 20	カラー,R.スウィングアームビボット......	62 762 450 375 975 862 8	グロメット,リヤーエルセンターレード......	66 1066 1264 1064 1182 2376 135 331
ウエイト,パラス......	58 4	カバーチェリーバネス......	77 1670 228 235 548 1877 677 777 1670 746 777 931 341 331 331 331 331 331 331 331 331 331 331 331
ウエイト,フロントパランサー......	62 10	カバーチェリーメター......	77 931 341 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 20	カラー,B.リヤーアクスルディスクターレイト......	62 762 450 375 975 862 8	グロメット,AFプロトプレーネキホース......	66 1066 1264 1064 1182 2376 135 331
エイ		カバーチェリーアイセンライト......	77 931 341 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 330 331	【キ】	ゼヤー,カウンターシャフトサード......	62 762 450 375 975 862 8	グロメット,ヒチューブ......
エレメントCOMP.,エアークリーナー......	68 5	カバーチェリーエンダーアンダー......	77 931 341 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 332 20	ギー,カウンターシャフトセカンド......	62 762 450 375 975 862 8	グロメット,マスターシリンダーオイルホース......	66 1066 1264 1064 1182 2376 135 331
エンブレム,プロダクション......	52 10	カバーチェリーエレーター......	50 931 341 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 331 330 331	ギー,カウンターシャフトファースイト......	62 762 450 375 975 862 8	グロメット,アエーボース 16MM......	66 1066 1264 1064 1182 2376 135 331
エンブレム,ホンダ......	28 4	カバーチェリーインナー......	66 1348 2056 3228 166 828 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 0	ギー,カウンターシャフトファースイト......	62 762 450 375 975 862 8	グロメット,カプラー......	66 1066 1264 1064 1182 2376 135 331
エンブレム,L......	87 2	カバーチェリールバー......	48 2056 3228 166 828 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 228 22

2024.05.01 J

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
ケーブルCOMP.A.,スロットル......48 1ケーブルCOMP.B.,スロットル......48 2[コ]コイルASSY.,イグニツション......82 1コツター,パルプ......25 10コネクター,マスターシリンダー......59 5コンタクトASSY.,デエンジスイッチ......36 36[サ]サークリップ......49 20サークリップ22MM......40 28サークリップ28MM......40 29サークリップ,インターナル24MM......34 4サークリップ,インターナル35MM......75 14サークリップ,インターナル37MM......36 34サークリップ,エキスターナル10MM......75 19サークリップ,エキスターナル14MM......41 19サスペンション,ウインカーリレー......82 19[シ]ジェットCOMP.,ピストン......35 6ジョイント,チューブ......69 9ジョイント,ブレーキロッド......59 18ジョイントCOMP.,インジエクター......42 19シート,クラツチス„リング......29 15シート,ジャダースプリング......29 4シート,パルプスプリング......25 9シートASSY.,ピリオン......65 9シートCOMP.,シングル......65 6シール,エアーケリーナー......68 3シール,ダスト......55 21シール,ダストステム......64 8シール,パルプステム......25 1シール,ヨータ......33 8シール,エアーケリーナー......57 1シール,エアーケリーナー......61 2シールセプト,フロントフォー......55 15シールリングインジエクター......42 11シャフト,オイルボンプ......34 3シャフト,ギヤーシフトフォー......41 5シャフト,フロントドアシンサ......38 3シャフト,メイスタンドピボット......74 4シャフト,リダクションキヤー......30 4シャフト,ロジカーアーム......25 4リンダーサッASSY.,フロントプレーキマスター49 7リンダーサッASSY.,リヤーマスター......59 7リンダーサッASSY.,マスター......49 7リンダーサッASSY.,マスター......49 13リンダーサッASSY.,マスター......27 1[ス]スイツチASSY.,ウインカー......48 5スイツチASSY.,クラッチ......48 6	スイツチASSY.,コンビネーション&コツク......52 2スイツチASSY.,サイドスタント......74 1スイツチASSY.,スターターエンジンスイツチASSY.,スターターマグネック......81 2スイツチASSY.,フロントストップ......49 1スイツチASSY.,リヤーストップ......71 3スウィングアームサブASSY.,リヤー......75 11スクリュー,オーバル6X35......52 21スクリュー,スペシャル5MM......45 8スクリュー,スペシャル5X11......45 11スクリュー,タツピング3X16......50 6スクリュー,タツピング3X20......46 11スクリュー,タツピング4X14......78 25スクリュー,タツピング4X16......78 25スクリュー,タツピング5X14......46 10スクリュー,タツピング5X20......68 17スクリュー,タツピング5X25......25 11スクリュー,バパン5X10......69 13スクリュー,バパン5X11.5......66 20スクリュー,バパン5X13.5......80 3スクリュー,バパン5X14......66 15スクリュー,バパン5X16......54 6スクリュー,バパン6X10......46 8スクリュー,バパン6X12......65 12スクリュー,フラツト4X12......49 21スクリュー,フラツト4X50......59 22スクリュー,ワッシャー4X10......42 23スクリュー,ワッシャー4X12......59 25スクリュー,ワッシャー4X16......42 24スクリュー,ワッシャー5X12......42 5スクリュー,ワッシャー5X16......48 13スクリュー,ワッシャー5X25......48 14スタントCOMP.,メイン......74 2ステー,ワインカ......79 5ステー,オイルカップ......59 19ステー,キャンスラー......69 3ステー,バングアングルセンサー......84 7ステー,ヘッドライトリム......45 3ステー,リターンスプリング......71 6ステー,ワイヤー......42 6ステー,L.サイドカバー......66 4ステー,R.サイドカバー......54 3ステー,R.サイドカバー......66 3ステー,R.サイドカバー......54 2ステー,B.L.ホーン......84 6ステーCOMP.,イグニッションコイル......84 3	ステーCOMP.,フロントフェンダー......54 5ステーCOMP.,ABSビジコレーター......50 2ステーCOMP.,L.リヤーフェンダーサポート......77 13ステーCOMP.,R.リヤーフェンダーサポート......77 12ステムサブASSY.,スプアリング......53 3ストツパー-COMP.,ギヤーシフトドラム......41 7スパナ14X17......85 7スパナ8......85 6スパナピン......85 4スピントルCOMP.,ギヤーシフト......41 9スプリング,オイルフィルター......28 10スプリング,ギヤーシフトリターン......41 10スプリング,ネツクスターターストウバー......72 3スプリング,クラッチ......29 13スプリング,クラッチレバー......35 8スプリング,シフトピノムストツバー......41 8スプリング,ストツプアイツチ......71 4スプリング,チェンジスイッチコンタクト......41 13スプリング,バツド......57 3スプリング,バノルプスプリング,ファラン......33 5スプリング,ファレーキリターン......71 7スプリング,フロントフォーク......55 2スプリング,フロントリバウンド......55 8スプリング,メインスタンド......74 3スプリング,ロツッキーセツティング......66 7スプリング,L.ステップリターン......72 8スプリング,R.ステップリターン......72 7スプリング,ASSY.,サイドスタンド......74 6スプロケット,カム......26 2スプロケット,タイミング......26 1スプロケット,ドライブ......39 17スベーサー,イグニツショコイル......82 2スベーサーASSY.,バッテリー......81 8スポンジ“,ヘッドライリムラバー......45 15スライダー,チェン......75 10スレットB,ステアリングヘッドトップ......53 6スレットCOMP.,ステアリングヘッドトップ......53 4スロツトルポディASSY.......42 7[セ]センサー,エアーフューエルレシオ......70 13センサー,プロントホイルヒビード......58 3センサー,リャーホイルスピード......61 3センサーセッシャ......42 1センサーASSY.,オイルテンプレチャー......24 6センサーASSY.,クラッチ......31 16センサーASSY.,バンクアンブル......82 9センター,クラッチ......29 3[タ]ダイオード......82 7ダイヤフラム......49 11	ダイヤフラム......59 14タクト,エアクリーナー......68 4ダストシール17X20X2.5......71 8ダストシール22X29X4......75 18ダストシール22X35X7......75 17ダストシール27X40X4.5......58 19ダストシール30X47X8......63 21ダストシール,ステアリングアッパーパー......53 1ダストシール,ステアリングヘッド......53 2ダンパーセッドン,ホイール......62 1タイヤ,フロント......58 11タイヤ,リヤー......62 11タンクASSY.,フユール......64 4[チ]チェン,カム......26 3チェン,ドライブ......75 4デューブ,エアー......69 7デューブ,エアーキリーナーコスタティング......68 8デューブ,エアーキリーナードレン......68 7デューブ,チャージ......64 3デューブ,ドレン......69 8デューブ,ピーニール8X12X360......68 18デューブ,プリーザー......68 10デューブ,A,バージ......69 4デューブ,B,バージ......69 5デューブC,バージ......69 6[テ]デイスク,フロントブレーキ......58 12デイスク,リヤーブレーキ......62 13デイスクセット,クラッチ......29 23テールライトユニット......80 1テンシヨナーCOMP.,カムチエン......26 4[ト]ドライバー-1,プラスクリユー......85 8ドラム,ギャーシフト......41 4[ナ]ナツト,6カク10MM......47 4ナツト,6カク14MM......38 6ナツト,6カク8MM......60 29ナツト,キャップ6MM......77 19ナツト,キャップ8MM......70 19ナツト,クリップ4MM......77 21ナツト,クリップ6MM......66 17ナツト,ステアリングステム......52 13ナツト,スプリング5MM......66 18ナツト,タベツアジヤスティング......25 12ナツト,フリッシング......48 25ナツト,フランジ......33 14ナツト,フランジ10MM......24 879 7

2024.05.01 J

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
ナット,フランジ 10MM ......	79 884 15	バント,ラバー ......	64 1671 11	プラシセット ......	33 23	ヘアリング,ラジアルボール......	17X42X12 40 31
ナット,フランジ 16MM ......	62 17	バント,ワイヤー 165MM ......	83 40	プリッジ,フォークトップ ......	52 9	ヘアリング,ラジアルボール......	32X76X17.5 37 12
ナット,フランジ 6MM ......	48 16	バント,ワイヤー・ハーネス ......	82 29	プレート,カムドエンジンヨーセツティング ......	26 5	ヘアリング,ラジアルボール......	40X85X23.2 37 13
	49 22	バント,L.エキゾーストパイプ ......	70 8	プレート,スラップ セツティング ......	72 12	ペダルCOMP.,ギヤーエンジ ......	71 1
	64 19	ハーネス,ワイヤー ......	82 6	プレート,セツティング ......	29 11	ペダルCOMP.,リヤープレーキ ......	71 5
ナット,フランジ 8MM ......	70 20	[ヒ]		プレート,ダイヤフラム ......	64 5	ヘッドライトASSY......	45 1
ナット,フランジスペシャル 10MM ......	74 9			プレート,チエンケース ......	75 2	ヘッドCOMP.,シリンダー ......	24 1
ナット,フランジスペシャル 12MM ......	62 18			プレート,ピリオンステップ クリツク ......	72 16	[ホ]
ナット,フランジスペシャル 6MM ......	54 7			プレート,フィキシング ......	39 18	ボール,スチール #8 ......	73 28
ナット,ロツク 16MM ......	37 7			プレート,プロントエンジンハンガー ......	84 8	ボールASSY.,スアリングスチール ......	53 15
ナット,ロツク 18MM ......	29 18			プレート,ベアリング ホルダー ......	39 20	デイヤツット ......	42 8
ナット,U 14MM ......	75 12			プレート,リヤープエンダーインナー ......	77 14	デイCOMP.,フレーム ......	84 1
ナット,U 5MM ......	77 20			プレート,R.リヤープエンジンハンガー ......	84 10	ボルト,6カク 6X20 ......	41 14
ナットウツシャー 6MM ......	33 13			プレートA.テールライトマウント ......	77 10	ボルト,6カクキャワブ ......	82 32
[ノ]				プレートB.テールライトマウント ......	77 11	ボルト,アダプター 10MM ......	47 3
ノックピン 5X8 ......	34 7			プレートCOMP.,ギヤーシフトラム ......		ボルト,オイル 10X22 ......	49 17
ノックピン 8X14 ......	28 15			ストツパ- 41 6		ボルト,クラッチワイヤーアジヤスティング ......	48 23
	31 13			プレートCOMP.,クラッチプレッシャー ......	29 10	ボルト,サイドスタンド ピポット ......	74 7
	35 20			プレートCOMP.,リヤープエンジンハンガー ......	84 9	ボルト,シリンダースタウト ......	35 16
ノックピン 8X20 ......	23 5			プロテクター ......	49 8	ボルト,スウィングアームピポット ......	75 7
[ハ]				フィルターセット ......	64 2	ボルト,スタツド 12X25 ......	62 16
バー,L.ピリオンステップ ......	72 14			フィルタ-COMP.,エンジンオイル ......	28 8	ボルト,スタツド 8X25 ......	24 12
バー,L.メインステップ ......	72 18			フィルム,タンクブテクター ......	64 6	ボルト,スペシャル 6X12 ......	35 11
バー,R.ピリオンステップ ......	72 13			フェンターフロント ......	54 4	ボルト,スペシャル 6X14 ......	28 14
バー,R.メインステップ ......	72 11			フェンタ-COMP.,リヤープ......	77 2	ボルト,スペシャル 6X16 ......	74 8
バー-COMP.,サイドスタンド ......	74 5			フォーケ,センターギャンフト ......	41 2	ボルト,スペシャル 8X12 ......	71 9
バーイプ,シート ......	55 12			フォーケ,R.ギヤーシフト ......	41 3	ボルト,ソケット 10X25 ......	33 6
バーイプ,ステアリングハンドル ......	52 6			フォーケASSY.,L.フロント ......	55 16	ボルト,ソケット 10X28 ......	53 5
バーイプ,CP ......	45 4			フォーケASSY.,R.フロント ......	55 1	ボルト,ソケット 10X52 ......	72 23
	5			フェエルユニット ......	64 13	ボルト,ソケット 5X9 ......	81 6
バーイプCOMP.,インレット ......	42 12			フライオイルCOMP.,リヤーファイナル ......	32 2	ボルト,ソケット 6X22 ......	65 13
バーイプCOMP.,エキゾースト ......	70 1			ドリブン 62 6		ボルト,ソケット 8X20 ......	55 19
バーイプCOMP.,フロントフオーケ ......	55 4			[ヘ]		ボルト,ソケット 8X30 ......	32 8
バーイプCOMP.,リヤープリッブ ......	65 2			ベース,テールライト ......	77 5	ボルト,ソケット 8X32 ......	52 12
バーイプCOMP.B.,フロントプレーキ ......	51 1			ベースCOMP.,コンタクト ......	52 17	ボルト,ソケット 8X45 ......	55 18
バーイプCOMP.C.,フロントプレーキ ......	51 2			ベースリング,ニードル 12X16X10 ......	35 27	ボルト,ソケットスペシャル 8X12 ......	53 17
バーツキン,マフラー ......	70 9			ベースリング,ニードル 22X29X30 ......	75 15	ボルト,ソケット 8X18 ......	76 2
バーツテリー......	81 1			ベースリング,ニードル 28X33X16.8 ......	29 22	ボルト,ソケットスペシャル 8X23 ......	45 10
バーツトセツト,フロント ......	57 2			ベースリング,ニードル 35X42X20 ......	30 6	ボルト,ソケットスペシャル 8X24 ......	65 11
バーツトセツトリーサー ......	61 1			ベースリング,ヘッドパイプアパーパー ......	53 8	ボルト,ソケットスペシャル 8X25 ......	75 5
バーツトCOMP.,L.タンク ......	64 22			ベースリング,ヘッドパイプアーダー ......	53 12	ボルト,ディスク 8X24 ......	58 13
バーツトCOMP.R.タンク ......	64 21			ベースリング,ラジ アルボール......	40 30	ボルト,プレンプラグ 12MM ......	62 14
バールプ,インレット ......	25 5			ベースリング,ラジ アルボール......	75 21	ボルト,トルクス 5X10 ......	58 16
バールプ,エキゾースト ......	25 6			ベースリング,ラジ アルボール......	63 03	ボルト,ディスク 6XM ......	62 15
バールプ,パージコントロールソレノイド -	69 10			ベースリング,ラジ アルボール......	38 11	ボルト,ノツク 6MM ......	26 11
バールプ,リム ......	58 5			ベースリング,ラジ アルボール......	38 12	ボルト,ハンドルパピポット ......	49 15
	62 12			ベースリング,ラジ アルボール......	40 34	ボルト,プレークオフ ......	65 10
バールプセツト,アイドルエアーコントロール -	42 9			ベースリング,ラジ アルボール......	41 18
バールプCOMP.,リード -	35 2			ベースリング,ラジ アルボール......	41 18
バーンド,エアーケリーナーコネクティング°				ベースリング,ラジ アルボール......	41 18
チューブ 68 9				ベースリング,ラジ アルボール......	41 18
バード,バッテリー ......	65 14			ベースリング,ラジ アルボール......	41 18
	81 4			ベースリング,ラジ アルボール......	41 18
バーント,ラバー ......	48 15			ベースリング,ラジ アルボール......	41 18

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
ボルト,フランジ	65 1576 4	ボルト,フランジ 6X35	28 1231 9	[ モ ]		[ レ ]
ボルト,フランジ	10X130	64 20	ボルト,フランジ 6X40	35 14	モータ-ASSY ,スターター	33 1	レース,ステアリング コーン	53 13
ボルト,フランジ	10X150	84 21	ボルト,フランジ 6X65	24 14	モジ ユレータ-ASSY .	50 4	レース,ステアリング ポール	53 14
ボルト,フランジ	10X200	84 14		27 4	[ ラ ]		レクチファイヤーシSSY ,シリコン	82 5
ボルト,フランジ	10X50	84 18	ボルト,フランジ 6X75	35 15			レクチファイヤーシSSY ,レギ コレート	82 4
ボルト,フランジ	10X80	84 19	ボルト,フランジ 8X12	84 17	ライトASSY ,ライセンス	80 2	レシーバー ,クラツケーブル	35 9
ボルト,フランジ	12X55	32 5	ボルト,フランジ 8X14	78 28	ラバー ,エアクリーナーケースマウンティング	50 1	レバー ,R. スアブリング ハントル	49 14
ボルト,フランジ	5X12	24 7	ボルト,フランジ 8X25	64 20	ラバー ,キャニスター	69 2	レバー -COMP ,クラツキ	35 7
ボルト,フランジ	6MM	77 17	ボルト,フランジ 8X28	73 30	ラバー ,サイド 'カバ' マウンティング	28 5	レバー -COMP ,L. ハンドル	48 22
ボルト,フランジ	6X10	49 23	ボルト,フランジ 8X32	57 15		31 4	レンチ ,6カク 5MM	85 5
		60 31	ボルト,フランジ 8X35	70 16		ラバー ,シートセツティング	65 7	レンチ ,スパーク ブラグ
		67 23	ボルト,フランジ 8X40	78 29				85 3
		71 10	ボルト,フランジ 8X50	70 17				85 2
ボルト,フランジ	6X12	40 32	ボルト,フランジ 8X55	70 21	ラバー ,ショック	81 3
		49 16	ボルト,フロントフォーキ	55 14	ラバー ,チェンジ 'ベダル	71 2
		50 7	ボルト ,ベッド 'カバー	23 3	ラバー ,テールイトブ ラケット	82 8		[ ロ ]
		56 33	ボルト ,メインステップ ラバ' ベッティング	72 24	ラバー ,バツリーボ 'ツクス	81 5		ローターセット ,オイルボッブ
		58 15	ボルト ,ワンウエイ 8MM	52 20	ラバー ,プロクターバ 'ツキン	70 4		ローラー 3X8 .5
		60 30	ボルト ,L. ハンドルレバ' -ピ 'ホワット	48 24	ラバー ,プロクターマウンティング	70 6		ロツク ,サイド 'カバー'
		61 18	ボルトワッシャー 6X12	24 13	ラバー ,フォーキカバ' -アリドー	56 25		ロツド COMP . ,クラツテリクター
		69 14	ボルトワッシャー 8X50	70 14	ラバー ,フォーキカバ' -ミドル	56 26		59 12
		84 16	ボルトA ,ビン	57 9	ラバー ,フォーキカバ' -ロワー	56 28
ボルト,フランジ	6X14	32 7	ボンプ ASSY ,フェエル	64 1	ラバー ,マフラーマウンティング	23 4
		35 12	ホース ,リヤーマスターシリンダー	59 9		43 1
		46 12	ホースCOMP . ,フコールフィード	64 7	ラバー ,メーター	70 10		ワッシャー
		54 8	ホースCOMP . A ,フロントブ レーキ	49 2		72 1		ワッシャー 10MM
		58 14	ホースCOMP . A ,リヤーブ レーキ	59 2				ワッシャー 12.5X30X5
		61 17	ホースCOMP . B ,リヤーブ レーキ	59 3				ワッシャー 14.2X24
		68 19	ホースCOMP . D ,フロントブ レーキ	49 3				ワッシャー 14MM
		78 27	ホースCOMP .	82 15				ワッシャー 15X25X2 .3
ボルト,フランジ	6X16	26 13	ホイールサブ ASSY ,フロント	58 10	ラバー ,A ,テールイトマウンティング	65 1		ワッシャー 16MM
		35 13	ホイールサブ ASSY ,リギー	62 9				ワッシャー 17X22
		40 33	ホルダー ,ブラシ	33 4				ワッシャー 17X28X1.0
		66 21	ホルダー ,マスターシリンダー	48 19	ラベル ,タイヤ&ド 'ライブ チエン	86 1		ワッシャー 18X32X2
		75 20			ラベル ,チェンアジ 'スター	86 2		ワッシャー 20X40X2
		82 26	ホルダー ,L .ピ 'リオンステップ	72 17				ワッシャー 22MM
ボルト,フランジ	6X18	31 18	ホルダー ,R .ピ 'リオンステップ	72 15	( リ )			ワッシャー 22X29X1.0
ボルト,フランジ	6X20	36 40	ホルダー ,ASSY . ,ヘルメット	65 3				ワッシャー 35MM
		42 28	ホルダー -COMP . ,カムシャフト	24 2				ワッシャー 6MM
		60 32	ホルダー -COMP . ,ハンドル アツバー	52 8				ワッシャー 6MM
		71 13						ワッシャー 8.5X26
		82 34	[ マ ]					ワッシャー ,オイルボルト
ボルト,フランジ	6X22	26 10						ワッシャー ,シーリング 10.2MM
		42 25	マーク ,ド 'ライブ コーション	86 4				ワッシャー ,ステアリング クーム
		48 26	マツド ガード ,リヤー	77 4				ワッシャー ,スプ ライン 22X28X1.6
		49 24	マフラーコOMP .	70 5				ワッシャー ,スプ ライン 28X34X1.6
		50 8						ワッシャー ,スプ ライン 28X45X1.6
		59 21	[ ミ ]					ワッシャー ,スペ シャル 8MM
		67 22						ワッシャー ,スラスト 20MM
ボルト,フランジ	6X25	28 13	ミラーCOMP .	47 2				ワッシャー ,スラスト 22X40X2.0
		29 17	[ メ ]					ワッシャー ,スラスト 8MM
		34 6						ワッシャー ,ドラムストツバー
		42 26						ワッシャー ,ド 'レンプ 'ラグ 12MM
		82 35	メーターエSSY . ,コンピ 'ネーション	46 1				44 1
ボルト,フランジ	6X28	31 8	メーターコOMP . ,スピ "ード" &L . C .D .	46 3				39 9
		33 12	メインシャフト	39 1				46 9
		54 9						46 9
ボルト,フランジ	6X30	32 4						59 24

部品名 索引
部品名 頁見出	部品名 頁見出	部品名 頁見出	部品名 頁見出
フツシヤー,プレイン 6MM ········ 71 12フツシヤー,プレイン 8MM ········ 45 1370 1872 26フツシヤー,ロック ········ 53 7フツシヤー,ロック 28MM ········ 40 26〔0〕
Oリング ········ 31 1733 742 344 1Oリング 1.5X9.5 ········ 26 1243 1Oリング 13.8X2.5 ········ 31 1444 1Oリング 14.8X2.4 ········ 60 28Oリング 18X3 ········ 28 17Oリング 19.4X2.3 ········ 35 3244 1Oリング 3.8X1.4 ········ 35 3144 1Oリング 33.2X2.4 ········ 55 22Oリング 37.5X2.4 ········ 31 1544 1Oリング 51X2.3 ········ 28 1644 1Oリング 55X2 ········ 63 22Oリング 7.8X1.9 ········ 42 22Oリング ,インレットパイプ ········ 42 21Oリング ,スロットルポ デイ ········ 42 2〔P〕PGM-FIユニット ········ 82 22

1

まえがき

目次

2

エンジン

3

フレーム

4

部品番号索引

5

部品名索引

GB350 C (NC64-100)

パーツカタログ

発行本田技研工業株式会社

編集 本田技研工業株式会社

サービス部 サービス情報課

HONDA

パーツカタログニュース

本田技研工業株式会社 サービス部 サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2024.09.26

パーツカタログ管理 No.	11K3RR01
パーツカタログタイトル	GB350 CGB350 C R
ニュース No.	002

ブロック番号	見出番号	処置	部品番号	部品名	使用個数 603500 R	適用号機		タイプ
						初号機	終号機
F-14	3	E	38520-K3R-D01	*部品番号削除
		A	38520-K3R-J41	センサー、フロントホイールスピード......	1
F-17	3	E	38510-K0Z-D01	*部品番号削除
		A	38510-K3R-J41	センサー、リヤーホイールスピード......	1

处置記号 A: 部品番号变更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 通用号機訂正 M: 部品名訂正 T: 通用訂正 Z: 注記訂正
