使用説明書 XL750 TRANSALP (2023) Honda

・部品番号を検索のただく際は、必ず巻来のお「パーツカタログユウデス」もース」も合わせてご確認ください。
・部品在庫状況。価格はよHonda正規販売店にご相談ください。

XL750p

[RD16-100]

パーツカタログ

1版

発行 2023 年 5 月

© Honda Motor Co., Ltd. 2023

まえがき 目次 1 エンジン 2 フレーム 3 部品番号索引 4 部品名索引 5

カラー写真とカラーラベルのご利用方法

●製品カタログで案内された車体色の写真が掲載されています。
●色物部品の受、発注のときにご利用ください。

・どのような車体色が売られているかひと目でわかります。
・現車がないときでも、お客様の車体色を確認するのに便利です。
- フォトNO.とまえがきの配色表を使用すれば正しい色物部品の部品番号を簡単に引くことができます。
- カラーラベルの貼付位置は、カラーラベルの貼り付け位置確認をご参照下さい。

●カラーラベル
●配色表

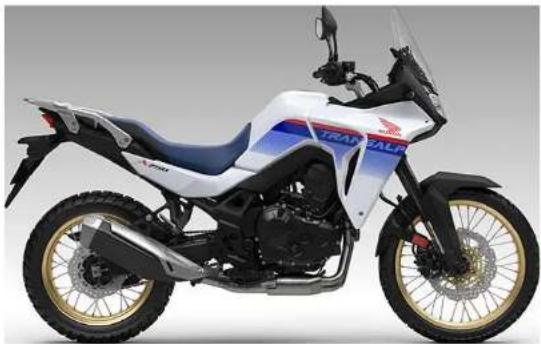

シャスタホワイト (NH-138)
[フォト NO.1]

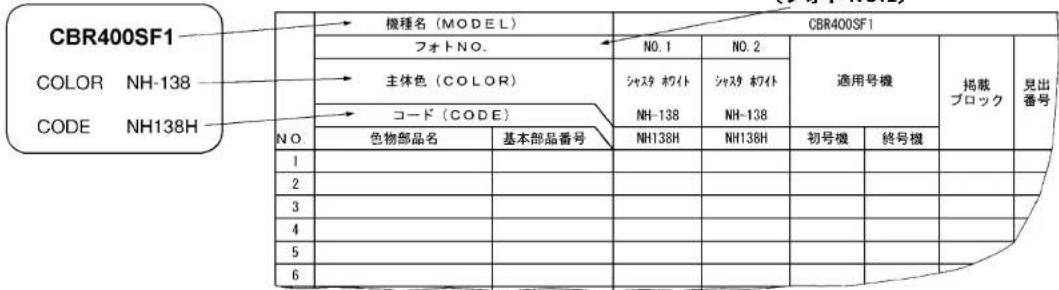

CBR400SF1 COLOR NH-138 CODE NH138H NO. 機種名 (MODEL) フオトNO. 主体色 (COLOR) コード (CODE) NO. 色物部品名 基本部品番号 NO. 1 NO. 2 シャスタ カワイト シャスタ カワイト NH-138 NH-138 適用号機 初号機 終号機 掲載 ブロック 見出 番号

*車体色は印刷のため実物と多少異なる場合があります。

XL750 TRANSALP (XL750p) フレーム号機 RD16-1000001~

ロスホワイト(NH-196)[フォト NO.1]

2023.05.01 J

パーツカタログのご使用にあたって

●このパーツカタログは2023年5月1日現在で編集してあります。

・その後、補修部品の販売形態変更、削除（非販売）を行うことがございます。

・変更情報は最新のEPC（Electronic Parts Catalogue）に反映しています。

又パーツカタログニュースで案内していますので確認して下さい。

●部品注文は部品番号でご連絡下さい。

・部品注文時は、モデル、タイプ、号機、色、メーカー名、サイズを必要に応じて確認して下さい。

・イラストレーション（部品図）は部品検索の目安として記載していますので、現品と形状が異なる場合があります。

●部品の希望小売価格は、2023年5月現在の価格を記載しています。

・部品の希望小売価格は、予告なしに変更する事があります。

・部品の希望小売価格には消費税は含まれていません。

初版 2023年 5月 1日

本田技研工業株式会社

目次

ページNo.

- パーツカタログのご使用にあたって……1

- 部品情報の探し方.... 2

- パーツカタログの構成.... 3

- 部品に変更があったとき.... 4

- パーツカタログに使用されている略語.... 4

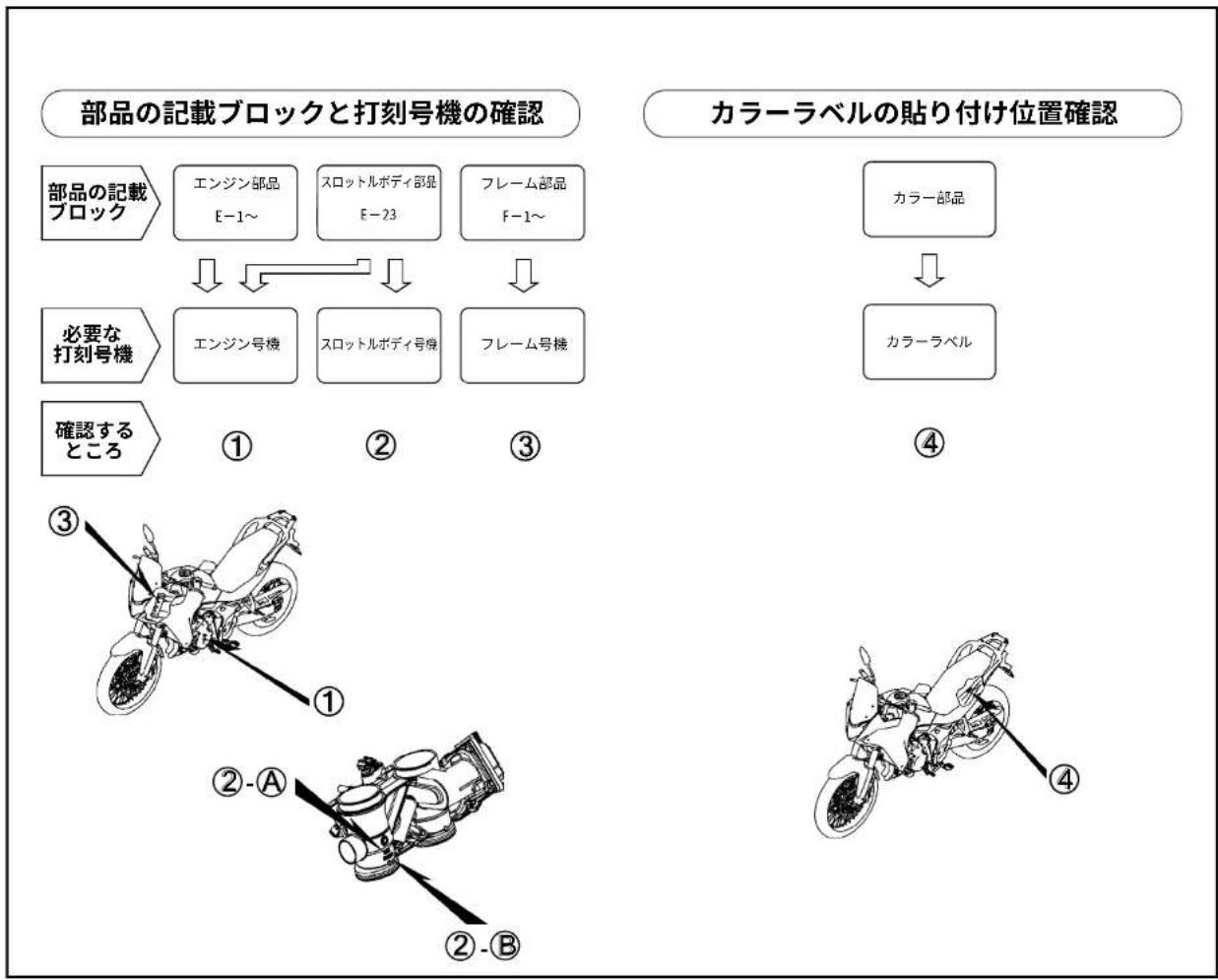

- 部品の記載ブロックと打刻号機の確認.... 5

- カラーラベルの貼り付け位置確認.... 5

· 号機管理表.... 6

- 配色表....7

- フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について 9

- 標準整備時間.... 13

- イラスト インデックス.... 17

- エンジン グループ.... 25

- フレーム グループ.... 51

- 部品番号索引.... 994

- 部品名索引.... 1035

部品情報の探し方

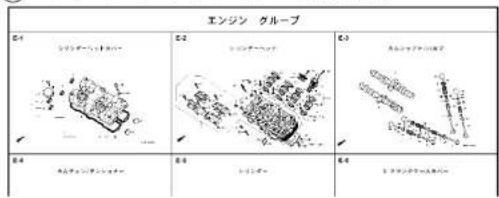

Ⓐ 「イラストインデックス」から探す方法

エンジン グループ C-1 シクリーンネットワーク C-2 シャッティング C-3 カレットフォーレッド C-4 カレットフォーレッド C-5 トリークター C-6 エフジンネットワークセンター

⑧「部品番号索引」から探す方法

部品番号索引
貯出番号	見現止	貯出番号	見現止	貯出番号
04000		13223-89V-751	36	10	14029-RTZ-013
24011-ME-050	34	13224-89V-751	36	10	19030-R1-013
		13225-89V-751	36	10	19031-R1-013
		13227-89V-751	36	10	19032-R1-013
06000		14000		14	19033-R1-013
				14	19034-R1-013
06105-BYR-2P6	76	3	41000-80E-000	21	2 14035-R7-013
06402-BYR-2P16	74	3
06412-BYR-2P69	62	1	4500-80E-000	21	2 14037-R2-013
06432-BYR-2P69	62	2
06455-166-A25	62	2	4481-80E-003	24	3 14038-R7-013
06455-166-A25	62	2
06455-443-A25	62	2
06455-MOE-956	59	3	4510-80E-000	24	4 14040-R7-013
06455-MOE-956	59	3
11000			4545-80E-89D	24	4 14042-R7-013
11210-BXO-906	33	1	4711-80E-000	21	4 14045-R7-013
11230-BXO-255	26	1	4721-80E-000	21	4 14047-R7-013
11232-BXO-956	32	2	4729-80E-000	21	4 14048-R7-013
11233-BXO-956	36	2	4735-80E-000	21	4 14048-R7-013
11362-BXO-956	31	3	4731-80E-000	21	4 14052-R7-013
11362-BXO-956	31	3
11394-BXO-956	39	3	4755-YXZ-000	21	4 14052-R7-013
11691-BXO-956	29	5	4767-KXZ-000	21	4 14053-R7-013

©「部品名索引」から探す方法

部品名索引 製品名 真別出 部品名 (7) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ F-1 L. 1, フロマリ F-0 L. 1, フロマリ F-0 L. 1, フロマリ F-0 L. 1, フロマリ F-0 L. 1, フロマリ F-0 L. 1, フロマリ F-0 L. 1, フロマリ F-0 L. 1, フロマリ F-0 L 1, フロマリ F-0 L 1, フロマリ F-0 L 1, フロマリ F-0 L 1, フロマリ F-0 L 1, フロマリ F-0 L 1, フロマリ F-0 L 1, フロマリ F-0 L 1, フロマリ (8) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ F-1 L. 1, フロマリ F-0 L. 1, フロマリ (9) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ F-1 L. 1, フロマリ (10) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ F-1 L. 1, フロマリ (11) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (12) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (13) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (14) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (15) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (16) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (17) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (18) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (19) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (20) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (21) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (22) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (23) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (24) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (25) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (26) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (27) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (28) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (29) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (30) F-6 L. 1, フロマリ F-5 L. 1, フロマリ F-4 L. 1, フロマリ F-3 L. 1, フロマリ F-2 L. 1, フロマリ (31) F-6 L. 1, 花豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆亚豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆豆亚口) (32) F-6 S.A.S.S.Y. S-A.S.S.Y. S-B.S.S.Y. S-C.S.S.Y. S-D.S.S.Y. S-E.S.S.Y. S-F.S.S.Y. S-G.S.S.Y. S-H.S.S.Y. S-I.S.S.Y. S-J.S.S.Y. S-K.S.S.Y. S-L.S.S.Y. S-M.S.S.Y. S-N.S.S.Y. S-O.S.S.Y. S-P.S.S.Y. S-T.S.S.Y. S-U.S.S.Y. S-V.S.S.Y. S-W.S.S.Y. (33) S-A.S.S.Y. S-B.S.S.Y. S-C.S.S.Y. S-D.S.S.Y. S-E.S.S.Y. S-F.S.S.Y. S-G.S.S.Y. S-H.S.S.Y. S-I.S.S.Y. S-J.S.S.Y. S-O.S.S.Y. (34) S-A.S.S.Y. S-B.S.S.Y. S-C.S.S.Y. S-D.S.S.Y. S-E.S.S.Y. S-F.S.S.Y. S-G.S.S.Y. S-H.S.S.Y. (35) S-A.S.S.Y. S-B.S.S.Y. S-C.S.S.Y. S-D.S.S.Y. S-E.S.S.Y. S-J.S.S.Y. S-O.S.S.Y. (36) S-A.S.S.Y. S-B.S.S.Y. S-C.S.S.Y. S-D.S.S.Y. S-E.S.S.Y. (37) S-A.S.S.Y. S-B.S.S.Y. S-C.S.S.Y. S-D.S.S.Y. S-E.S.S.Y. (38) S-A.S.S.Y. S-B.S.S.Y. S-C.S.S.Y. S-D.S.S.Y. (39) S-A.S.S.Y. S-B.S.S.Y. S-C.S.S.Y. S-D.S.S.Y. (40) S-A.S.S.Y. S-B.S.S.Y. S-C.S.S.Y. S-D.S.S.Y. (41) S-A.S.S.Y. S-B.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.A.C.

F-7 フロントフェンダー ブロックNO. 見出番号 タイプ プロセス番号 プロセス 小式 直径 P406 直径 P150mm タイプ 300 1 2 3 600 1 2 3 600 1 2 3 600 1 2 3 600 1 2 3 600 1 2 3 600 1 2 3 600 1 2 3 600 1 2 3 600 1 2 3 600 1 2 3 発注: 1000円(株) 発注: 100円(株) 発注: 100円(株) 発注: 100円(株) 発注: 100円(株) 発注: 100円(株) 発注: 100円(株) 発注: 100円(株) 発注: 100円(株) 発注: 100円 (株) 発注: 100円 (株) 発注: 100円 (株) 発注: 100円 (株) 発注: 100円 (株) 発注: 100円 (株) 発注: 100円 (株) 発注: 100円 (株) 発注: 100円 (株) 登注: 100円 (株) 登注: 100円 (株) 登注: 100円 (株) 登注: 100円 (株) 登注: 100円 (株) 登注: 100円 (株) 登注: 100円 (株) 登注: 100円 (株) 登注: 988円(株) 登注: 988円(株) 登注: 988円(株) 登注: 988円(株) 登注: 988円(株) 登注: 988円(株) 登注: 988円(株) 登注: 988円(株) 登注: 988円(株) 発注: 988円(株) 発注: 988円(株) 発注: 988円(株) 発注: 988円(株) 発注: 988円(株) 発注: 988円(株) 発注: 988円(株) 発注: 988円(株) 発注: 128円(株) 発注: 128円(株) 発注: 128円(株) 発注: 128円(株) 発注: 128円(株) 発注: 128円(株) 発注: 128円(株) 発注: 128円(株) 発注: 128円(本) 発注: 128円(本) 発注: 128円(本) 発注: 128円(本) 発注: 128円(本) 発注: 128円(本) 発注: 128円(本) 発注: 128円(本) 発注: 128円(本) 発 注: 128円(本) 発 注: 128円(本) 発 注: 128円(本) 発 注: 128円(本) 発 注: 128円(本) 発 注: 128円(本) 発 注: 128円(本) 発 注: 128円(本) 発 注: 155円(本) 発 注: 155円(本) 発 注: 155円(本) 発 注: 155円(本) 発 注: 155円(本) 発 注: 155円(本) 発 注: 155円(本) 発 注: 155円(本) 発 注: 155円(本) ページNO. 2000.09.01

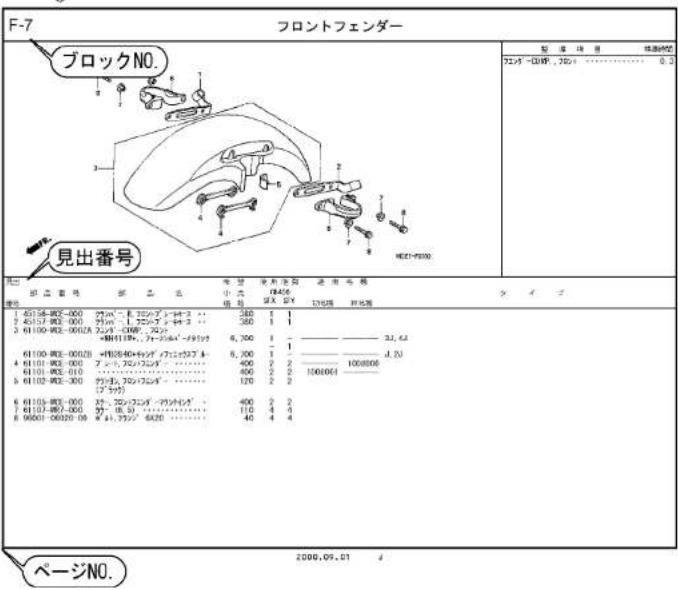

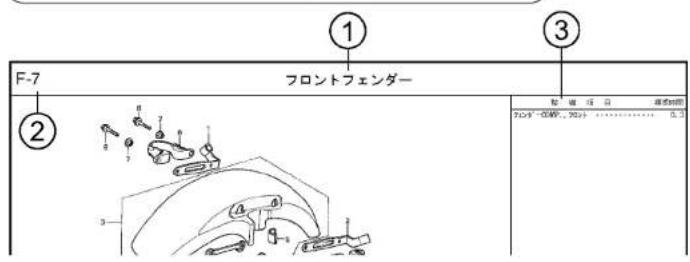

パーツカタログの構成

F-7 フロントフェンダー ① ③ ② 軽 値 位置 速度时间 70.9" 05'40", 70.2" 0.3

④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭⑬ 号出 郵品番号 郵品名 番号 1 45156-MCE-000 クランチ - R. フロントブレーキホース 2 45157-MCE-000 クランチ - L. フロントブレーキホース 3 61100-MCE-000ZA フロンジ - COMP. フロンチ +BN411M - ファースルバーメダッキー 81100-MCE-0002B +PB284C+キャッチ イフェニックスブルー 4 61101-MCE-000 グレート. フロントフレンダー 61101-MCE-010 グレート. フロントフレンダー 5 61102-MCE-300 ケラシコン. フロントフレンダー (アラッカー) 小児 没用経営 減用写除 GB400 SFX SFY 価格 式格 380 1 1 380 1 1 6,700 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6,700 1 - 1 - 3J,4J 400 2 2 2 1008000 400 2 2 2 120 2 2

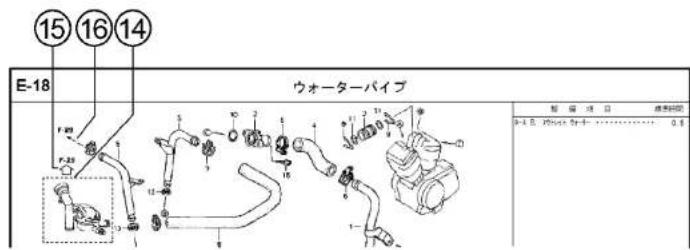

E-18 ウォーターパイプ F-20 F-20 15 16 14 1 2 3 4 5 6 7 8 9 10 11 12 13 14 製 印 注 录 遵 表 時間 P-1 B. P-20a 0+ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 0.8

①ブロックタイトル ②ロックNO.
③整備項目／標準時間－標準整備時間
④見出番号

・本文の見出し番号に（）が付いているものは、前

ページより同じ見出し番号が続いていることを示します。

⑤部品番号 Honda色記号 部品名 色名称

⑨注記

・特記事項を部品名棚に（）で表示しています。

⑩希望小壳価格

・ジカ 市場状況等により変動するメーカー希望小

壳価格。

・オープン メーカー希望小売価格が存在せず、各小売

店が独自に決定する小売価。オープン価格。

⑪ 使用個数

・使用個数に（），（がつけられている部品はオプション
ナル部品です。
・使用個数に“N”と表示されている部品は必要に応じて
選択して使用する部品です。
・使用個数は各ブロック内に使用されている数を示します。

⑫適用号機

⑬タイプ

・タイプ欄が無記入のものは、すべてのタイプに共通使

用されます。

⑭

・内の部品は、他のブロックで案内されています。

⑮

・ぐはで国まれている掲載ブロックNo.を表示してい

ます

⑯

・←は該当部品の接続先ブロックNo.を表示しています。

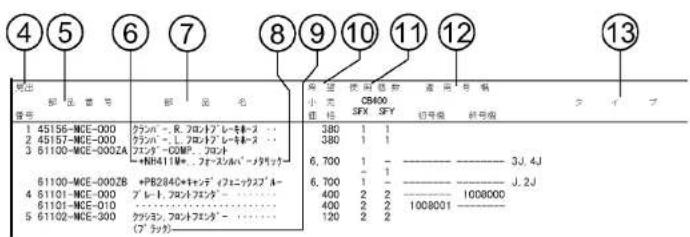

部品に変更があったとき

見出				令望		使用国数		適用号機
番号	部品番号	部品名	小売価格	CB400SFX	SFY	初号機	終号機
1	45158-MCE-000	ケラバー・R.フロントレーモータース	...	380	1	1
2	45157-MCE-000	ケラバー・L.フロントレーモータース	...	380	1	1
3	61100-MCE-000ZA	フェンダー-COMP.フロント+NPH411M+.フォースルバーメタリック	...	6,700	1	-	-	3J.4J
	61100-MCE-000ZB	+PB284Cキャッデイフェニックスブレー	...	6,700	1	-	-	J.2J
4	61101-MCE-000	ブレート.フロントフェンダー	...	400	2	2
5	61102-MCE-300	ケツッション.フロントフェンダー(プラック)	...	400	2	2
			...	120	2	2
6	61105-MCE-000	ステー.フロントフェンダーマウンティング	...	400	2	2
7	61107-MR7-000	カラ(6.5)	...	110	4	4
8	96001-08020-00	オルト.フランジ 6X20	...	40	4	4

初号機から変更しないで 使用している。 左側にある場合は、1008001号機からの車に使用する。 右側にある場合は、1008000号機までの車に使用する。

●部品各末尾の（###）マークがあるものは供給に期限（非販売部品）があることを示します。

パーツカタログに使用されている略語

●パーツカタログには下記の略語が使用されています。

A……アンペア

A.C. … オルタネーティング カーレント（交流）

A.M.……アタッチングマーク (貼り付けマーク)

ASSY. … アッセンブリー

C.D.I. …キャパシティブディス チャージイグニッション (容量放電点火)

COMP. … コンプリート

D.C.…… ダイレクトカーレント (直流)

G……グラム

KPH …… キロメーター毎時

L.……レフト（左）

L(100L)・リンク（駒数 100）

L.E.D.… ライトエミッテッド ダイオード（発光ダイオード）

MM……ミリメーター

R.……ライト（右）

STD.…… スタンダード

T(22T)… チョウ (歯数 22)

T.M.…… トランスクリプト マーク（転写マーク）

V……ボルト

W……ワット

WL…… ウイズラベリング (ストライブ、ラベル 類を含む)

WOL……ウイズアウトラベリング (ストライブ、ラベル 類を除く)

号機管理表

販売呼称	機種名	名称	エンジン号機	フレミム号機	ロットルボディ号機	スロットルボディ号機
XL750TRANSALP	XL750P 2J		RD16E-100000	1~ RD16-1000001~ GN	J3A A

・エンジン部品はエンジン号機・フレーム部品はフレーム号機を確認のうえ部品注文をして下さい。
・キャブレター/スロットルボディアッセンブリーはエンジン号機で管理されていますが、その構成部品は下記アンダーラインで示したキャブレター/スロットルボディ号機で管理されていますので、部品注文時はキャブレター/スロットルボディ号機を確認して下さい。

GN J3A AKC 7

A B

配色表

・色物部品をご注文の際は下記一覧表を参照して基本部品番号にパーツ色記号を加えた部品番号でご注文下さい。XL750 TRANSALP (XL750P)

NO.	機種名 (MODEL)		XL750P
	フォトNO.		No.1	適用号機		掲載ブロック	見出番号
	主体色 (COLOR)		ロスホワイトNH-196
	コード (CODE)
	色物部品名 基本部品番号 NH196 初号機 終号機
1 カルASSY.,L.サイド 64360-MLC-D10 ZA F-45 7
2 カルASSY.,R.サイド 64310-MLC-D10 ZA F-45 3
3 カバーセットA,L.サイド 83600-MLC-D00 ZA F-24 7
4 カバーセットA,R.サイド 83500-MLC-D00 ZA F-24 5
5 キリヤ-,リヤ- 81210-MLC-D00 ZA F-24 4
6 シートASSY.,ダブル 77200-MLC-D00 ZA F-23 3
7 スティングアームサブ ASSY.,リヤー 52200-MKS-E00 ZB F-32 15
8 スライブ,L.フユーエルタンク 85172-MLC-D10 ZA F-50 2
9 スライブ,R.フユーエルタンク 85171-MLC-D10 ZA F-50 1
10 ストライブ A,L.サイド カウル 86642-MLC-D10 ZA F-50 6
11 ストライブ A,R.サイド カウル 86641-MLC-D10 ZA F-50 5
12 ストライブ B,L.サイド カウル 86644-MLC-D10 ZA F-50 8
13 ストライブ B,R.サイド カウル 86643-MLC-D10 ZA F-50 7
14 タンクASSY.,フユーエル 17500-MLC-D10 ZA F-21 3
15 トリム,フユーエルタンク 17516-KCZ-000 ZB						F-21	5
16 プラケットCOMP.,L.ステップ 50620-MLC-D00 ZA F-30 9
17 プラケットCOMP.,R.ステップ 50610-MLC-D00 ZA F-30 5
18 ホルダー,L.ピリオンステップ 50720-MLC-D00 ZA F-30 16

XL750 TRANSALP (XL750P)

NO.	機種名 (MODEL)			XL750P
	フォトNO.			No.1	適用号機		掲載ブロック	見出番号
	主体色 (COLOR)			ロスホワイトNH-196
	コード (CODE)
	色物部品名 基本部品番号 NH196 初号機 終号機
19	オルダー, R.ピリオンステップ 50710-M			LC-D00 ZA F-30 13
20	オルダー, ハンド'ルアッパ- 53131-K94			T00 ZE F-7 11
21	オルダー, ハンド'ルロア- 53132-MLC-D			D00 ZC F-7 12
22	ボディCOMP., フレーム 50100-MLC-			D00 ZA F-39 1
23	マーク, L.ウイング		86202-MLC-D00 ZA F-50 4
24	マーク, R.ウイング		86201-MLC-D00 ZA F-50 3
25	マーク, サイドカバー-A		86831-MLC-D00 ZA F-50 9

フューエルホース／チューブとビニールチューブ、および一般用チューブの使用について

・標準部品のフューエルホース／チューブとビニールチューブ、および一般用チューブは長巻のバルク部品に代替されます。

・標準部品のフューエルホース／チューブとビニールチューブ、および一般用チューブを注文の際は、パーツカタログ本文中の部品名下に記載されている（）付バルク部品番号または下記一覧表でご確認の上ご注文ください。

・交換の際は部品名中に記載されている正規の長さにカットして使用してください。

(バルク部品のカット方法、ナンバー記入方法等の取り扱いについては、サービスマニュアルおよびバルク部品に同梱されている説明書を参照してください。)

・カット後の価格については、バーツカタログ本文に記載されている希望小売価格を参照してください。

・下記の表は標準部品番号とバルク部品番号一覧表です。記載の代替部品以外は絶対に使用しないで下さい。

フューエルホース/チューブ
標準部品番号 パルク部品番号		バルク部品
		内径 (mm)	長さ (m)
95001-30xxx-2x95001-30001-20M3.01
95001-30xxx-3x95001-30001-30M3.01
95001-30xxx-4x95001-30001-40M3.01
95001-35xxx-2x	95001-35001-50M<95001-35003-50M>	3.5	13
95001-35xxx-3x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-35xxx-4x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-35xxx-5x	95001-35001-50M<95001-35003-50M>	3.5	13
95001-35xxx-6x	95001-35001-60M<95001-35003-60M>	3.5	13
95001-45xxx-2x	95001-45001-50M<95001-45003-50M>	4.5	13
95001-45xxx-3x	95001-45001-60M<95001-45003-60M><95001-45008-60M>	4.5	138
95001-45xxx-4x	95001-45001-60M<95001-45003-60M><95001-45008-60M>	4.5	138
95001-45xxx-5x	95001-45001-50M<95001-45003-50M>	4.5	13
95001-45xxx-6x	95001-45001-60M<95001-45003-60M><95001-45008-60M>	4.5	138
95001-55xxx-2x	95001-55001-50M<95001-55003-50M><95001-55008-50M>	5.5	138

フューエルホース/チューブ
標準部品番号 バルク部品番号		バルク部品
		内径 (mm)	長さ (m)
95001-55xxx-3x	95001-55001-60M<95001-55003-60M><95001-55008-60M>	5.5	138
95001-55xxx-4x	95001-55001-60M<95001-55003-60M><95001-55008-60M>	5.5	138
95001-55xxx-5x	95001-55001-50M<95001-55003-50M><95001-55008-50M>	5.5	138
95001-55xxx-6x	95001-55001-60M<95001-55003-60M><95001-55008-60M>	5.5	138
95001-75xxx-2x	95001-75001-50M<95001-75003-50M>	7.5	13
95001-75xxx-3x	95001-75001-60M<95001-75008-60M>	7.5	138
95001-75xxx-4x	95001-75001-60M<95001-75003-60M><95001-75008-60M>	7.5	138
95001-75xxx-5x	95001-75001-50M<95001-75003-50M>	7.5	13
95001-75xxx-6x	95001-75001-60M<95001-75003-60M><95001-75008-60M>	7.5	138
95001-80xxx-2x95001-80001-50M8.01
95001-80xxx-3x95001-80001-60M8.01
95001-80xxx-4x95001-80001-60M8.01
95001-80xxx-5x95001-80001-50M8.01
95001-80xxx-6x95001-80001-60M8.01

ビニールチューブ
標準部品番号	パルク部品番号	パルク部品
		内径(mm)	外径(mm)	長さ(m)
95003-01xxx-3x	95003-01001-60M<95003-01003-60M>	2.9 6.8		13
95003-01xxx-60	95003-01001-60M<95003-01003-60M>	2.9 6.8		13
95003-03xxx-3x	95003-03001-60M<95003-03003-60M>	3.0 6.0		13
95003-03xxx-60	95003-03001-60M<95003-03003-50M>	3.0 6.0		13
95003-05xxx-3x	95003-05001-60M<95003-05003-60M> <95003-05008-60M>	3.5 6.5		138
95003-05xxx-60	95003-05001-60M<95003-05003-60M> <95003-05008-60M>	3.5 6.5		138
95003-07xxx-1x	95003-07001-10M<95003-07003-10M> <95003-07008-10M>	4.0 7.0		138
95003-07xxx-20	95003-07001-10M<95003-07003-10M> <95003-07008-10M>	4.0 7.0		138
95003-07xxx-3x	95003-07001-50M<95003-07003-60M> <95003-07008-60M>	4.0 7.0		138
95003-07xxx-60	95003-07001-50M<95003-07003-60M> <95003-07008-50M>	4.0 7.0		138
95003-07xxx-7x	95003-07001-70M<95003-07003-70M> <95003-07008-70M>	4.0 7.0		138
95003-08xxx-1x	95003-08001-10M<95003-08003-10M> <95003-08008-10M>	4.5 6.5		138
95003-09xxx-3x	95003-09001-60M<95003-09003-50M>	4.5 8.0		13
95003-09xxx-60	95003-09001-60M<95003-09003-50M>	4.5 8.0		13
95003-10xxx-1x	95003-10001-10M<95003-10003-10M>	5.0 8.0		13
95003-10xxx-20	95003-10001-10M<95003-10003-10M>	5.0 8.0		13
95003-10xxx-3x	95003-10001-60M<95003-10003-60M>	5.0 8.0		13
95003-10xxx-60	95003-10001-60M<95003-10003-60M>	5.0 8.0		13
95003-11xxx-3x	95003-11001-60M<95003-11003-60M> <95003-11008-60M>	5.0 9.0		138
95003-11xxx-60	95003-11001-60M<50003-11003-60M> <95003-11008-60M>	5.0 9.0		138
95003-12xxx-1x	95003-12001-10M<95003-12003-10M> <95003-12008-10M>	5.0 7.0		138
95003-12xxx-20	95003-12001-10M<95003-12003-10M> <95003-12008-10M>	5.0 7.0		138

ビニールチューブ
標準部品番号 バルク部品番号		バルク部品
		内径(mm)	外径(mm)	長さ(m)
95003-14xxxx-1x	95003-14001-10M<95003-14003-10M>	6.0 9.0		13
95003-14xxxx-3x	95003-14001-50M<95003-14003-60M>	6.0 9.0		13
95003-14xxxx-20	95003-14001-10M<95003-14003-10M>	6.0 9.0		13
95003-17xxxx-1x	95003-17001-10M<95003-17003-10M>	7.0 9.0		13
95003-19xxxx-1x	95003-19001-10M<95003-19003-10M> <95003-19008-10M>	7.0 11.0		138
95003-19xxxx-20	95003-19001-10M<95003-19003-10M> <95003-19008-10M>	7.0 11.0		138
95003-19xxx-3x	95003-19001-60M<95003-19003-60M> <95003-19008-60M>	7.0 11.0		138
95003-19xxx-60	95003-19001-60M<95003-19003-60M> <95003-19008-60M>	7.0 11.0		138
95003-40xxxx-20	95003-40001-10M<95003-40003-10M>	12.0 16.0		13
95003-21xxxx-1x	95003-21001-10M<95003-21003-10M>	8.0 9.0		13
95003-21xxx-20	95003-21001-10M<95003-21003-10M>	8.0 9.0		13
95003-23xxx-1x	95003-23001-10M<95003-23003-10M>	8.0 12.0		13
95003-23xxxx-20	95003-23001-10M<95003-23003-10M>	8.0 12.0		13
95003-23xxxx-3x	95003-23001-60M<95003-23003-60M> <95003-23008-60M>	8.0 12.0		138
95003-23xxxx-60	95003-23001-60M<95003-23003-60M> <95003-23008-60M>	8.0 12.0		138
95003-25xxx-1x	95003-25001-10M<95003-25003-10M>	9.0 11.0		13
95003-25xxx-20	95003-25001-10M<95003-25003-10M>	9.0 11.0		13
95003-25xxx-3x	95003-25001-60M<95003-25003-60M>	9.0 11.0		13
95003-25xxx-7x	95003-25001-70M<95003-25003-70M>	9.0 11.0		13
95003-27xxxx-1x	95003-27001-10M<95003-27003-10M>	9.0 12.0		13
95003-27xxx-20	95003-27001-10M<95003-27003-10M>	9.0 12.0		13
95003-27xxx-3x	95003-27001-60M<95003-27003-60M>	9.0 12.0		13
95003-27xxx-60	95003-27001-60M<95003-27003-60M>	9.0 12.0		13
95003-33xxxx-1x	95003-33001-10M<95003-33003-10M>	10.0 14.0		13

ビニールチューブ
標準部品番号 バルク部品番号		バルク部品
		内径(mm)	外径(mm)	長さ(m)
95003-33xxx-20	95003-33001-10M<95003-33003-10M>	10.0	10.0	13
95003-36xxx-1x	95003-36001-10M<95003-36003-10M>	11.0	13.0	138
95003-36xxx-20	95003-36001-10M<95003-36003-10M>	11.0	13.0	138
95003-37xxx-2x	95003-37001-60M<95003-37003-60M>	11.0	15.0	13
95003-37xxx-60	95003-37001-60M<95003-37003-60M>	11.0	15.0	13
95003-38xxx-1x	95003-38001-10M<95003-38003-10M>	12.0	17.0	13
95003-38xxx-20	95003-38001-10M<95003-38003-10M>	12.0	17.0	13
95003-39xxx-1x	95003-39001-10M<95003-39003-10M>	12.0	14.0	13
95003-39xxx-20	95003-39001-10M<95003-39003-10M>	12.0	14.0	13
95003-40xxx-3x	95003-40001-60M<95003-40003-60M>	12.0	16.0	13
95003-40xxx-60	95003-40001-60M<95003-40003-60M>	12.0	16.0	13
95003-43xxx-1x	95003-43001-10M<95003-43003-10M>	13.0	15.0	138
95003-43xxx-20	95003-43001-10M<95003-43003-10M>	13.0	15.0	138
95003-45xxx-1x	95003-45001-10M<95003-45003-10M>	14.0	18.0	138
95003-45xxx-20	95003-45001-10M<95003-45003-10M>	14.0	18.0	138
95003-50xxx-1x	95003-50001-10M<95003-50003-10M>	16.0	19.0	13
95003-50xxx-20	95003-50001-10M<95003-50003-10M>	16.0	19.0	13
95003-50xxx-3x	95003-50001-60M<95003-50003-60M>	16.0	19.0	13
95003-55xxx-1x	95003-55001-10M<95003-55003-10M>	17.5	26.5	13
95003-55xxx-20	95003-55001-10M<95003-55003-10M>	17.5	26.5	13
95003-60xxx-1x	95003-60001-10M<95003-60003-10M>	22.0	27.0	13
95003-60xxx-20	95003-60001-10M<95003-60003-10M>	22.0	27.0	13
95003-60xxx-3x	95003-60001-60M<95003-60003-60M>	22.0	27.0	13
95003-60xxx-60	95003-60001-60M<95003-60003-60M>	22.0	27.0	13

一般用チューブ
標準部品番号 バルク部品番号		バルク部品
		内径 (mm)	長さ (m)
95005-11xxx-3x9500	5-11001-30M11.01
95005-11xxx-5x9500	5-11001-50M11.01
95005-12xxx-1x	95005-12001-10M<95005-12003-10M>	12.0	13
95005-12xxx-2x9500	5-12001-20M12.01
95005-12xxx-3x9500	5-12001-30M12.01
95005-12xxx-5x9500	5-12001-50M12.01
95005-14xxx-1x9500	5-14001-10M14.01
95005-14xxx-2x	95005-14001-20M<95005-14003-20M>	14.0	13
95005-14xxx-3x9500	5-14001-30M14.01
95005-14xxx-5x9500	5-14001-50M14.01
95005-17xxx-1x9500	5-17001-10M17.01
95005-17xxx-2x9500	5-17001-20M17.01
95005-17xxx-3x9500	5-17001-30M17.01
95005-17xxx-5x9500	5-17001-50M17.01
95005-30xxx-3x9500	5-30001-30M3.01
95005-30xxx-5x9500	5-30001-50M3.01
95005-35xxx-1x	95005-35001-10M<95005-35003-10M><95005-35008-10M>	3.5	138
95005-35xxx-2x9500	5-35001-20M3.51
95005-35xxx-3x9500	5-35001-30M3.51
95005-35xxx-4x	95005-35001-10M<95005-35003-10M><95005-35008-10M>	3.5	138
95005-35xxx-5x9500	5-35001-50M3.51
95005-45xxx-1x	95005-45001-10M<95005-45003-10M><95005-45008-10M>	4.5	138
95005-45xxx-2x9500	5-45001-20M4.51
95005-45xxx-3x9500	5-45001-30M4.51

一般用チューブ
標準部品番号 バルク部品番号		バルク部品
		内径 (mm)	長さ (m)
95005-45xxx-4x	95005-45001-10M<95005-45003-10M><95005-45008-10M>	4.5	138
95005-45xxx-5x95005-45001-50M4.51
95005-50xxx-3x	95005-50001-30M<95005-50003-30M>	5.0	13
95005-50xxx-5x95005-50001-50M5.01
95005-55xxx-1x	95005-55001-10M<95005-55003-10M><95005-55008-10M>	5.3	138
95005-55xxx-2x	95005-55001-20M<95005-55003-20M>	5.3	13
95005-55xxx-4x	95005-55001-10M<95005-55003-10M><95005-55008-10M>	5.3	138
95005-65xxx-1x	95005-65001-10M<95005-65003-10M>	6.5	13
95005-65xxx-2x95005-65001-20M6.51
95005-70xxx-3x	95005-70001-30M<95005-70003-30M>	7.0	13
95005-70xxx-5x95005-70001-50M7.01
95005-75xxx-1x	95005-75001-10M<95005-75003-10M>	7.3	13
95005-75xxx-2x95005-75001-20M 7.31
95005-80xxx-1x	95005-80001-10M<95005-80003-10M>	8.0	13
95005-80xxx-2x95005-80001-20M8.01

*注）Xは数字、英字を省略表示したものです。

◎ 注意: フューエルホース／チューブと一般用チューブ、及びビニールチューブを間違えて使用すると危険が生じます。

フューエルホース／チューブ使用箇所に一般用チューブ、及びビニールチューブを使用したり、その逆の使用は絶対しないで、パーツカタログ記載のバルク部品をサービスマニュアル及びバルク部品に同梱されている説明書に従って正しく使用してください。

● フューエルホース／チューブと一般用チューブ、及びビニールチューブのバルク部品番号の構成について

(例) 95001-75001-50M

バルク部品

バルク部品を表します。

マーキングコード（フューエルホース／チューブおよび一般用チューブ）

変更コード（ビニールチューブ）

・ナンバリングマークおよび変更順を示しますがバルク部品では0でナンバーなしです。

種類コード

・フューエルホース 2 : ブレード外部で赤色 (内径 3mm のみ)

5:ブレード内部で黒色

・フューエルチューブ 3 : 赤色 (内径 3mm のみ)

4: 灰色+赤線 (内径 3mm のみ)

6：黑色

・ビニールチューブ 1 : 透明 ・一般用チューブ 1 : 灰色

2：黑色

3:うす赤色

6：うす赤色

7：うす黑色

長さ: 001:1 m ( 標举)

003:3 n

008:8 m 未設定のものもあります。

内径コード（フューエルホース/チューブおよび一般用チューブ）

30:3.0 mm

35:3.5 mm

45:4.5nn

50:5.0 mm

55:5.3 mm 5.5 mm

65:6.5 mm

70:7.0 mm

75:7.3 mm 7.5 mm

80:8.0 mm

内外径コード（ビニールチューブ）

01: 内径 2.9 外径 6.8 mm

03：内径3外径6mm

05：内径3.5外径6.5mm

07：内径4外径7mm

09：内径4.5外径6.5mm

09: 内径 4.5 外径 8 mm

12: 内径 5 外径 7 mm

10: 内径 5 外径 8 mm

11: 内径 5 外径 9 mm

14：内径6外径9mm

17: 内径 7 外径 9 mm

19:内径7外径11m

21: 内径 8 外径 9 mm

23:内径8外径12m

25：内径9外径11m

27:内径9外径13m

33：内径 10 外径 14 mm

36: 内径 11 外径 13 mm

37: 内径 11 外径 15 mm

38: 内径 12 外径 13 mm

39: 内径 12 外径 14 mm

40: 内径 12 外径 16 mm

43: 内径 13 外径 15 mm

45:内径 14 外径 18 mm

50:内径 16 外径 19 mm

55: 内径 17.5 外径 20.5 mm

60: 内径 22 外径 27 mm

ホース/チューブのタイプ 1: フューエルホース/チューブ

3:ビニールチューフ

5：一般用チューブ

エンジン グループ
E-11ジェネレーター	E-13スターターモーター	E-14オイルパン/オイルポンプ

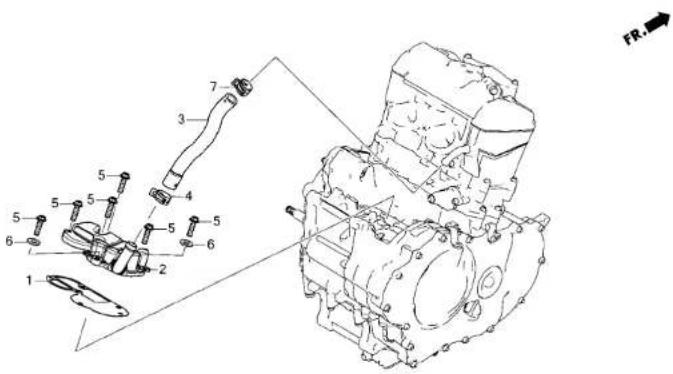

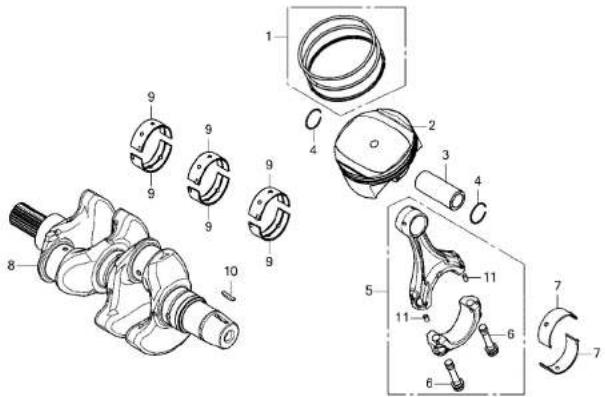

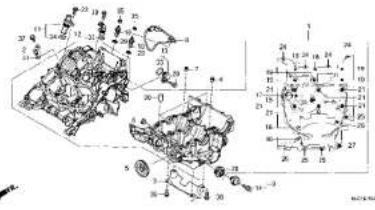

E-15クランクケース	E-15-10ブリーザーカバー	E-16クランクシャフト/ピストン
E-16-10バランスサーシャフト	E-17トランスミッション	E-19ギャーシフトドラム

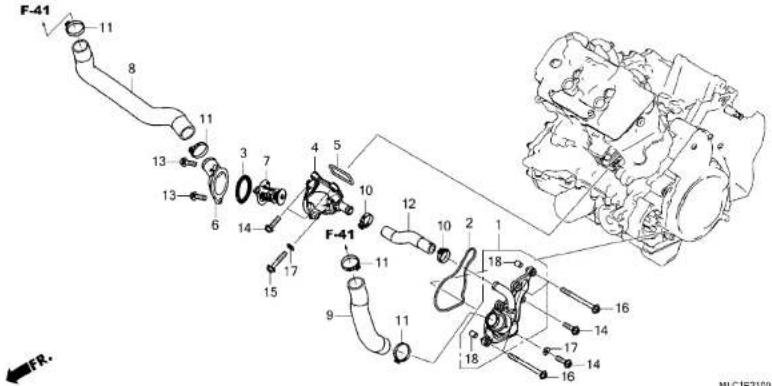

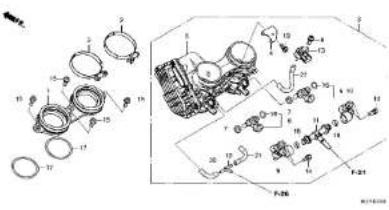

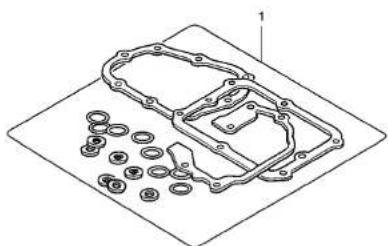

E-21サーモスタット/ウォーターホース	E-23スロットルボディ	EOP-1ガスケットキットA
EOP-2ガスケットキットB
フレーム グループ

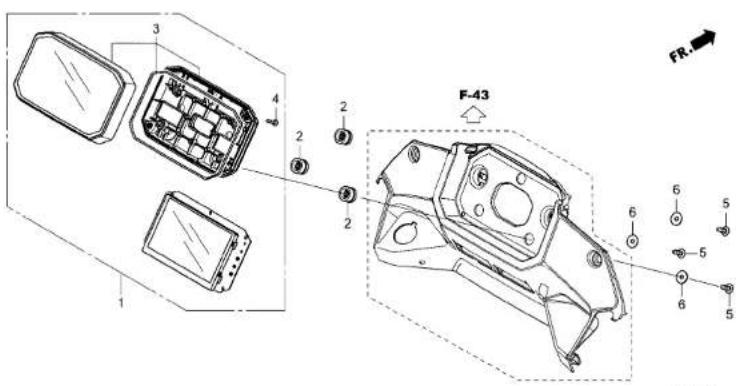

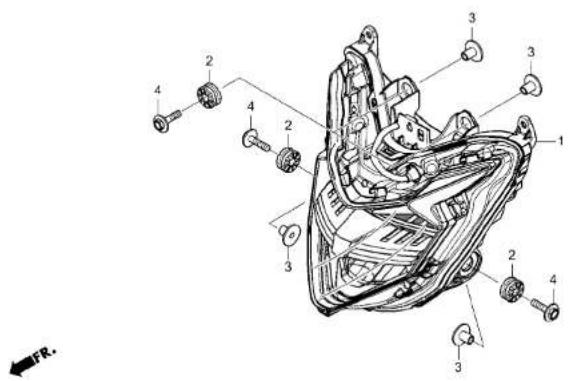

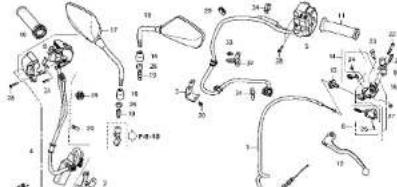

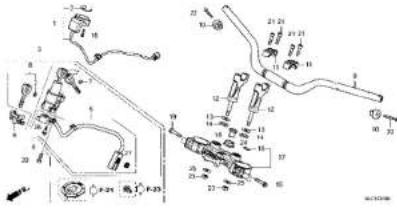

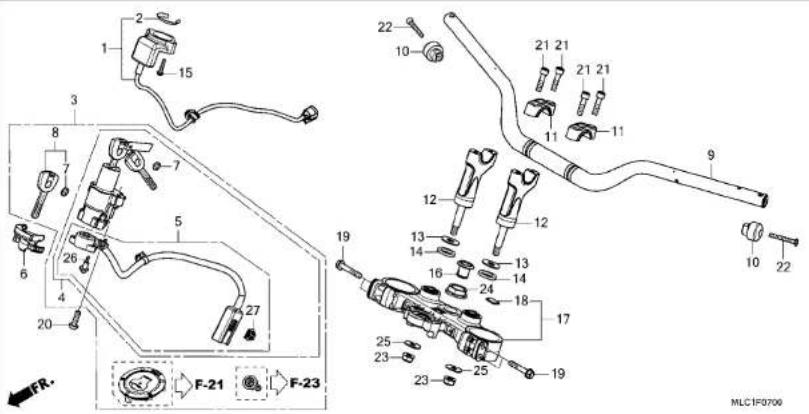

F-1ヘッドライト	F-2メーター	F-4ハンドルスイッチ/グリップ/ケーブル/ミラー

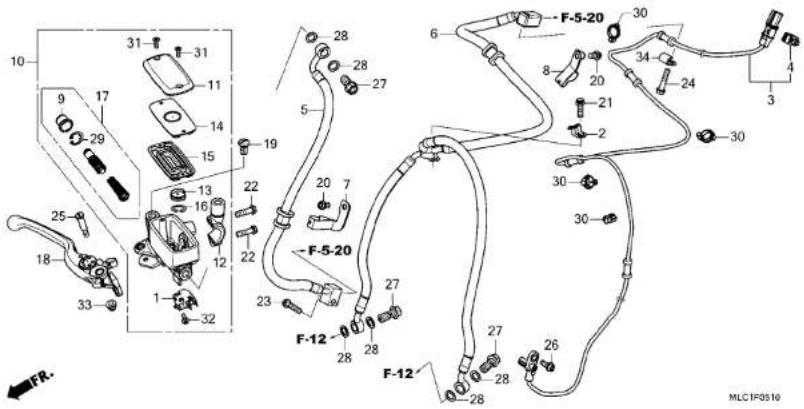

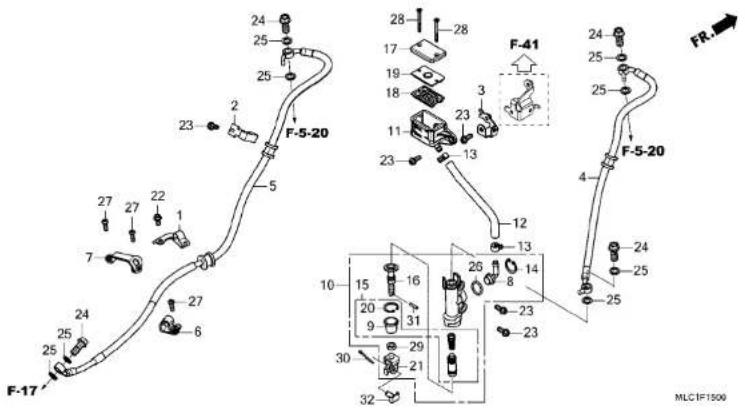

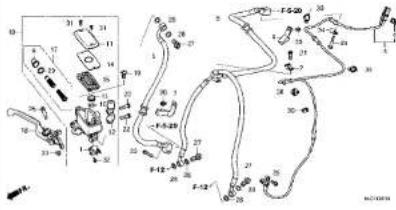

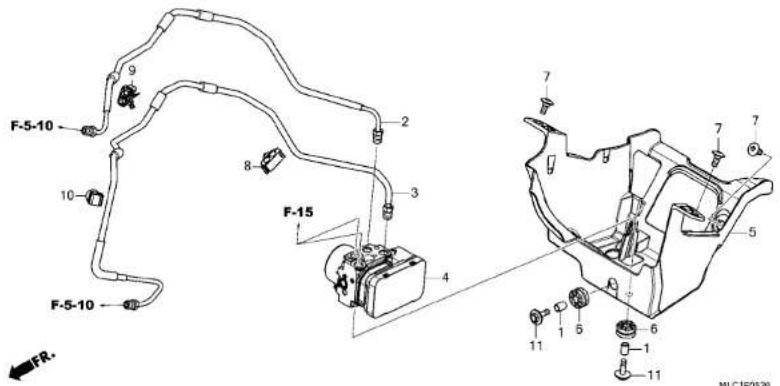

F-5-10フロントブレーキマスターシリンダー	F-5-20ABSモジュレーター/ブレーキパイプ	F-7ハンドルパイプ/トップブリッジ

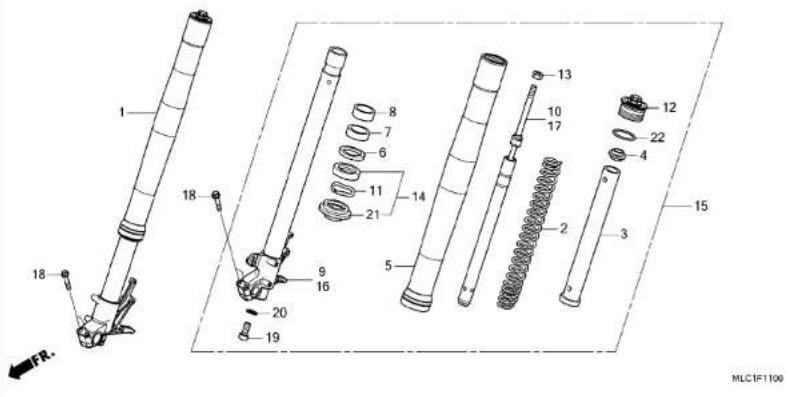

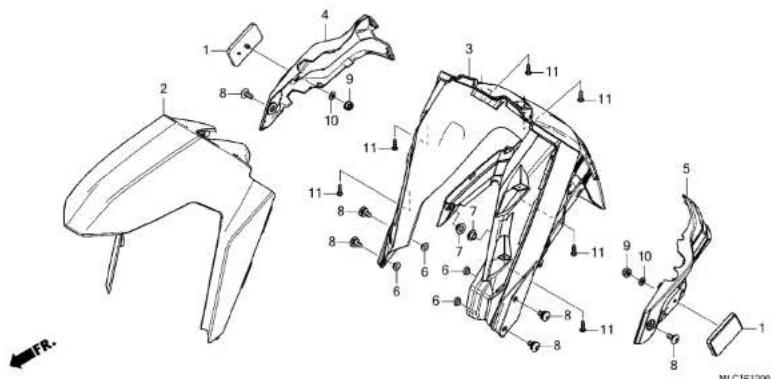

F-9ステアリングステム	F-10フロントフェンダー	F-11フロントフォーク

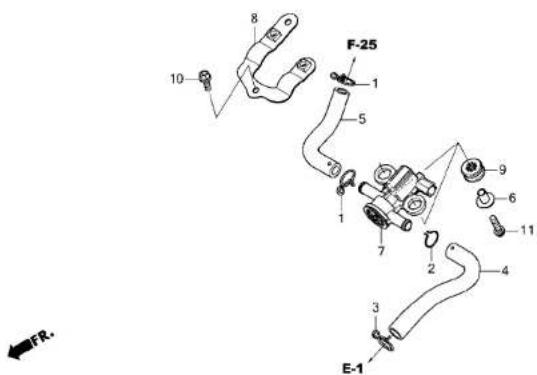

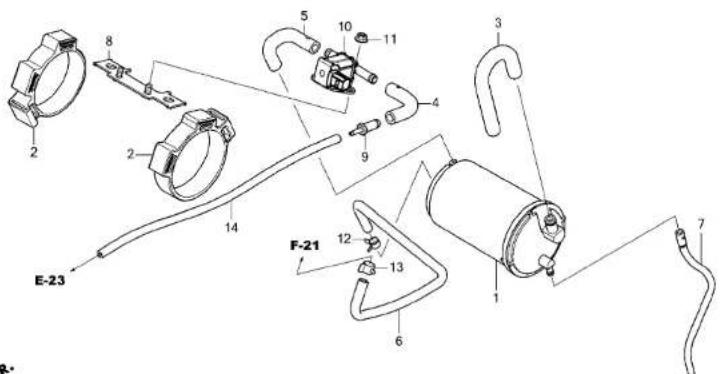

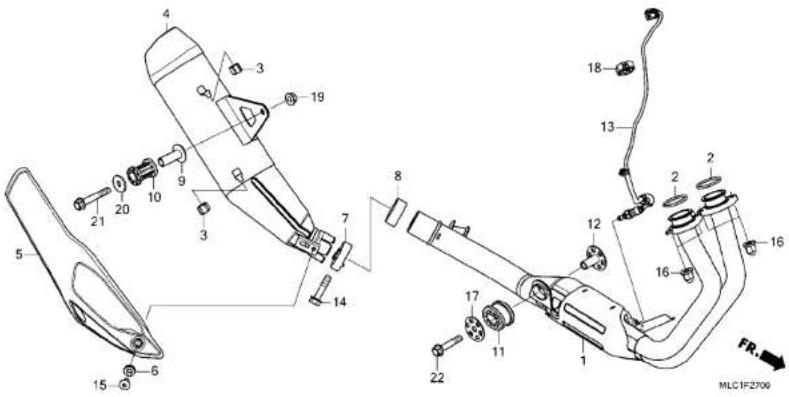

F-25-20エアーインジェクションソレノイドバルブ	F-26キャニスター	F-27エキゾーストマフラー

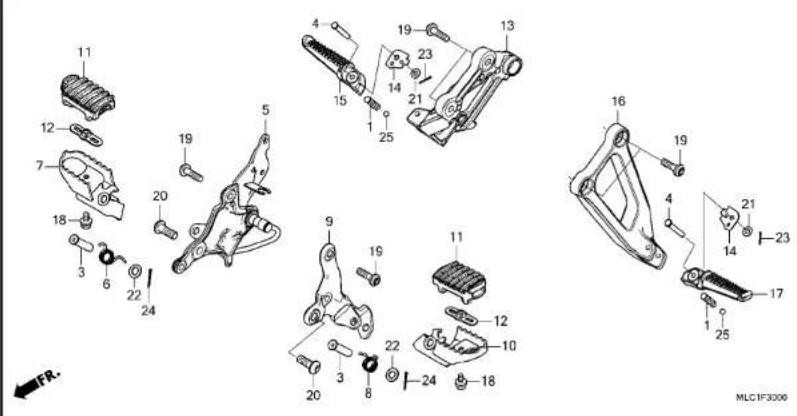

F-29ペダル	F-30ステップ	F-31サイドスタンド

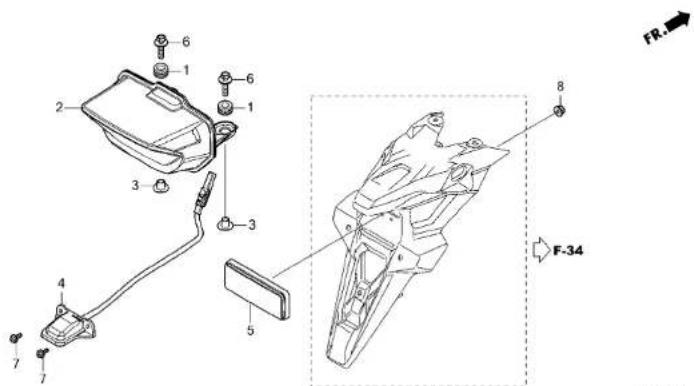

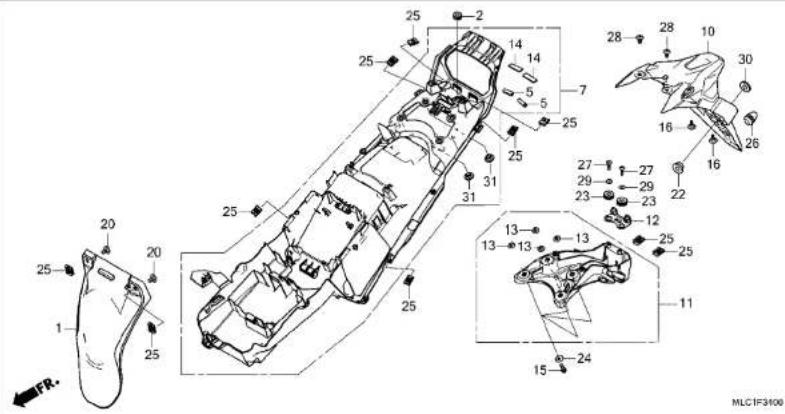

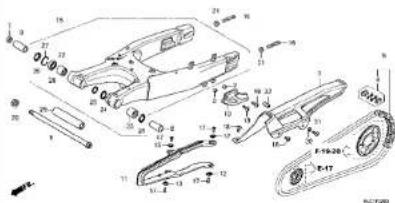

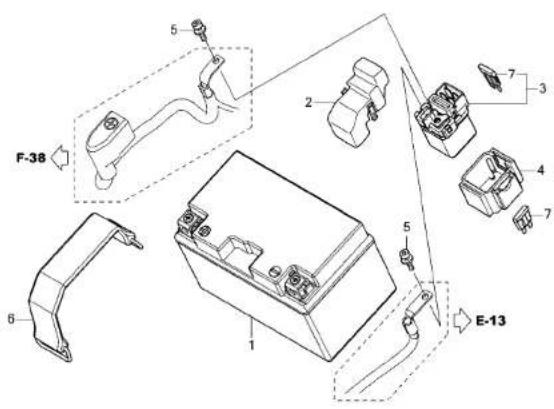

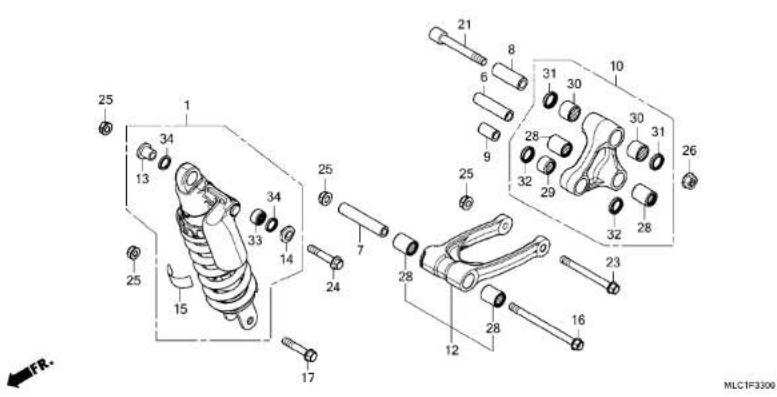

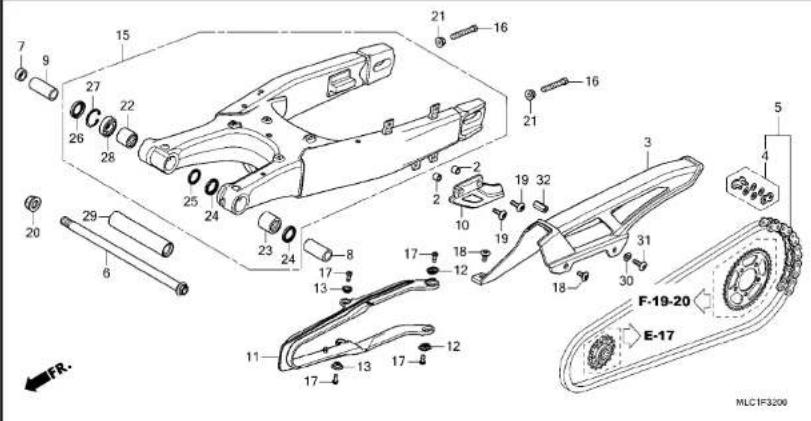

F-32スウィングアーム	F-33リヤークッションF-36テールライト/ライセンスライト	F-34リヤーフェンダーF-37バッテリー
	F-38-20イグニッションコイル	F-39フレームボディ

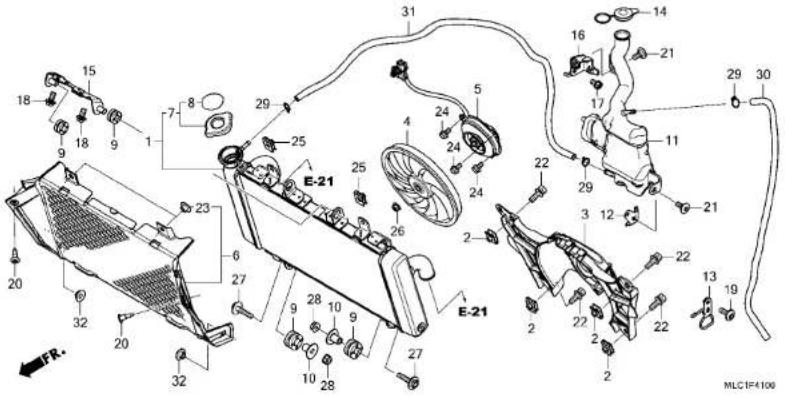

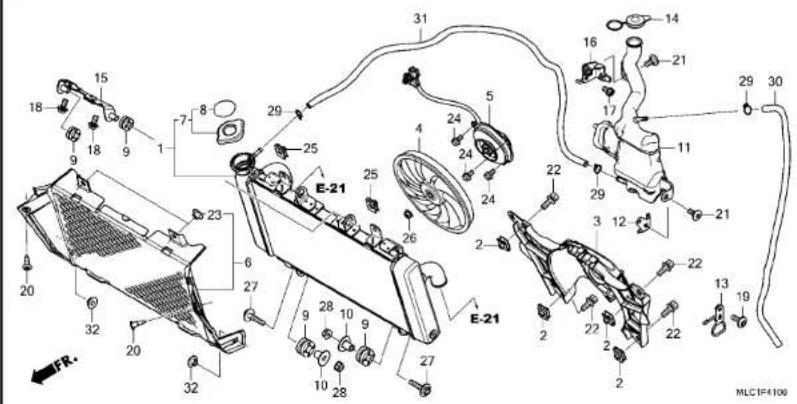

F-41ラジェター/リザーブタンク	F-43フロントカバー	F-45ミドルカウル

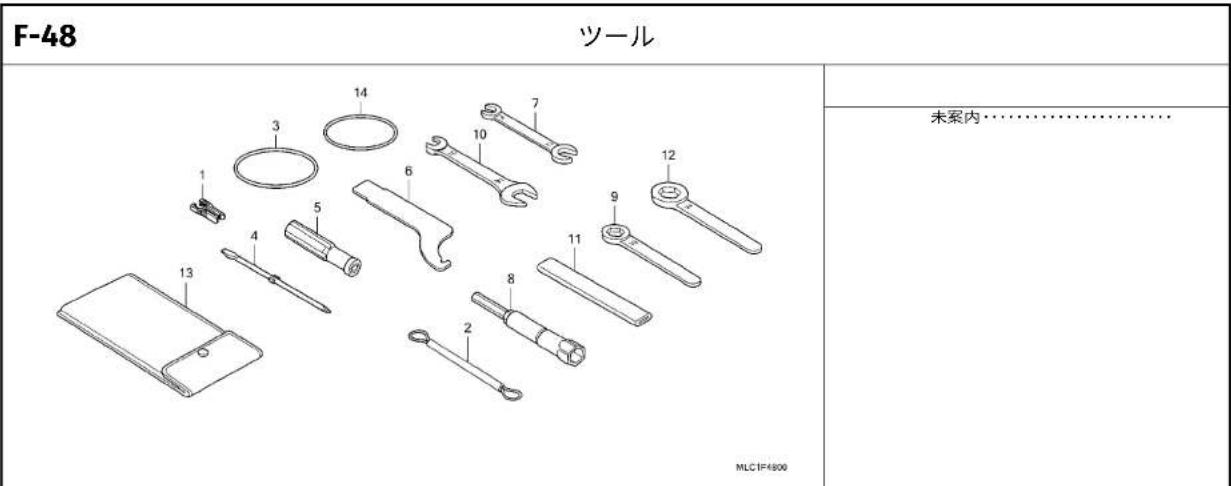

F-48ツール	F-49コーションラベル	F-50マーク/ストライプ

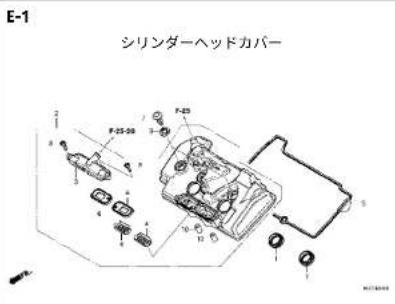

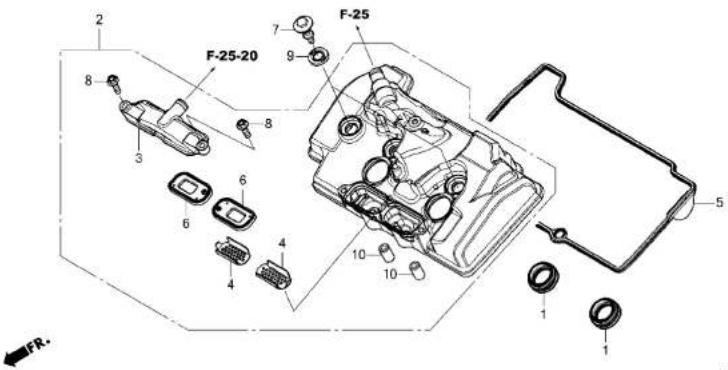

E-1シリンダーヘッドカバー
MLC160100
	2 1111C4 カバー, シリンダーヘッド...... 2.0
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機
番号
1 12229-MLB-D00 シール, プラグ チューブ ...... 480 22 12310-MLB-D00 カバー-ASSY, シリンダーヘッド ...... 13 12331-MLB-D00 カバー, リード パルブ ...... 14 12341-MAT-750 プレート, ボート(AI) ...... 25 12391-MLB-D00 ガ スケット, シリンダーヘッド カバー ... 16 18601-KEA-741 バルブ COMP., リード (アライ) ...... 27 90017-KWW-740 ホルト, ベット カバー ...... 38 90028-GHB-660 ボルト, フランジ 6X20(S-NSHF) · 29 90543-MV9-670 ラバー, マウンティング ...... 310 94301-10160 ノックピン 10X16 ...... 2

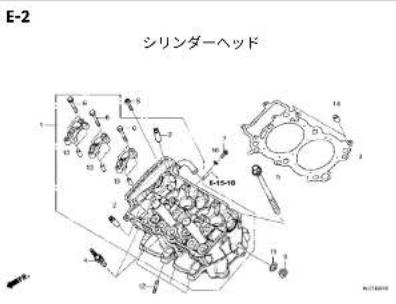

E-2シリンダーヘッド
			1 111106 ヘッド, シリンダー...... 5.8
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機
番号			タイプ
1	12010-MLB-D00	ヘッド ASSY., シリンダー ...... 72,200	1
2	12204-HL4-305	ガイド, インゲトバルブ(オーバーサイズ)
		(インテーケ/エキゾースト)	8
3	12251-MLB-D01	ガスケット, シリンダー ヘッド ......	1
4	31909-MJP-G51	プラグ, スパーク(SILMAR8A9S)
		(NGK)	2
5	90007-MLB-D00	ボルトツシャー 12X163 ......	6
6	90017-MAG-000	ボルト, フランジ 6X45.5 ......	6
7	90028-GHB-630	ボルト, フランジ 6X14(S-NSHF) ·	1
8	90028-GHB-710	ボルト, フランジ 6X32(S-NSHF) ·	2
9	90032-MJP-G50	ボルト, シーリング 14MM ......	1
10	90463-ML7-000	ワッシャー, シーリング 6.5MM ......	1
11	90544-KF0-000	ワッシャー, シーリング 14MM ......	1
12	92900-08025-0B	ボルト, スタッド 8X25 ......
13	94301-08200	ノックピン 8X20 ......	4
14	94301-10160	ノックピン 10X16 ......	6
			2

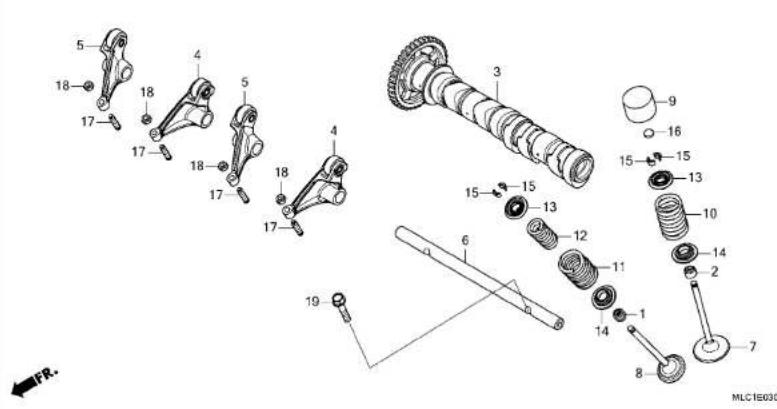

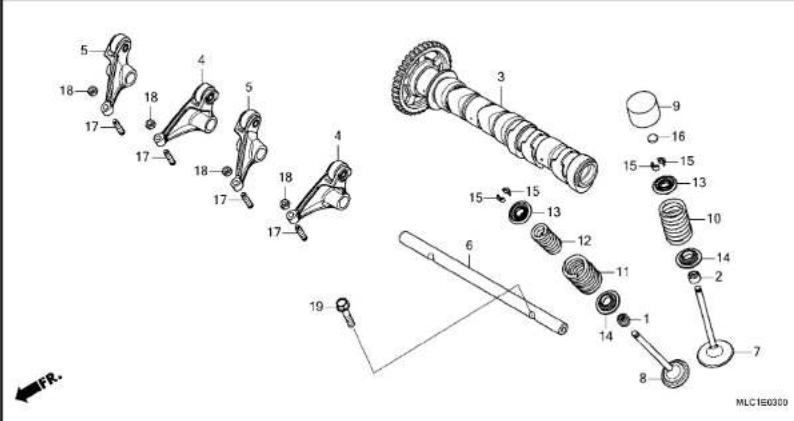

E-3カムシャフト / バルブ
	3 111118 カムシャフト...... 3.0
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機
编号		タイプ
1	12208-413-003 シール,パルプステム(アライ) ......	460 4
2	12208-MEG-003 シール,パルプステム(アライ) ......	4
3	14110-MLB-D00 カムシャットCOMP.(38T) ......	1
4	14410-HL4-000 アームCOMP.A,エキゾーストロッカー ...	2
5	14420-HL4-000 アームCOMP.B,エキゾーストロッカー ...	2
6	14451-MLB-D00 シャフト,ロッカーアーム ......	1
7	14711-MLB-D00 パルプ,インシット ......	4
8	14721-MLB-D00 パルプ,エキゾースト ......	4
9	14731-MGE-010 リフター,パルプ ......	4
10	14751-MLB-D02 スプリング,インレットパルプ ......	4
11	14761-MLB-D01 スプリング,エキゾーストパルプアウター	4
12	14762-MLB-D01 スプリング,エキゾーストパルプインナー	4
13	14771-HL4-000 リテーナー,パルプスプリング ......	8
14	14775-MJP-G50 シート,パルプスプリング ......	8
15	14781-HAO-770 コツター,パルプ ......	16
16	14901-MBB-000 シム,タバツト(1.20) ......	4
	14902-MBB-000 シム,タバツト(1.225) ......	4
	14903-MBB-000 シム,タバツト(1.250) ......	4
	14904-MBB-000 シム,タバツト(1.275) ......	4
	14905-MBB-000 シム,タバツト(1.30) ......	4
	14906-MBB-000 シム,タバツト(1.325) ......	4
	14907-MBB-000 シム,タバツト(1.350) ......	4
	14908-MBB-000 シム,タバツト(1.375) ......	4
	14909-MBB-000 シム,タバツト(1.40) ......	4
	14910-MBB-000 シム,タバツト(1.425) ......	4
	14911-MBB-000 シム,タバツト(1.450) ......	4

E-3カムシャフト / バルブ
見出希望使用個数適用号機部品番号部品名XL750P初号機終号機
16) 14912-MBB-000 シム,タバット(1.475)...... 420 414913-MBB-000 シム,タバット(1.50)...... 414914-MBB-000 シム,タバット(1.525)...... 414915-MBB-000 シム,タバット(1.550)...... 414916-MBB-000 シム,タバット(1.575)...... 414917-MBB-000 シム,タバット(1.60)...... 414918-MBB-000 シム,タバット(1.625)...... 414919-MBB-000 シム,タバット(1.650)...... 414920-MBB-000 シム,タバット(1.675)...... 414921-MBB-000 シム,タバット(1.70)...... 414922-MBB-000 シム,タバット(1.725)...... 414923-MBB-000 シム,タバット(1.750)...... 414924-MBB-000 シム,タバット(1.775)...... 414925-MBB-000 シム,タバット(1.80)...... 414926-MBB-000 シム,タバット(1.825)...... 414927-MBB-000 シム,タバット(1.850)...... 414928-MBB-000 シム,タバット(1.875)...... 414929-MBB-000 シム,タバット(1.90)...... 414930-MBB-000 シム,タバット(1.925)...... 414931-MBB-000 シム,タバット(1.950)...... 414932-MBB-000 シム,タバット(1.975)...... 414933-MBB-000 シム,タバット(2.00)...... 414934-MBB-000 シム,タバット(2.025)...... 414935-MBB-000 シム,タバット(2.050)...... 414936-MBB-000 シム,タバット(2.075)...... 414937-MBB-000 シム,タバット(2.10)...... 414938-MBB-000 シム,タバット(2.125)...... 414939-MBB-000 シム,タバット(2.150)...... 414940-MBB-000 シム,タバット(2.175)...... 4
見出希望使用個数適用号機部品番号部品名XL750P初号機 終号機
16) 14941-MBB-000 シム,タペット(2.20)...... 420 414942-MBB-000 シム,タペット(2.225)...... 414943-MBB-000 シム,タペット(2.250)...... 414944-MBB-000 シム,タペット(2.275)...... 414945-MBB-000 シム,タペット(2.30)...... 414946-MBB-000 シム,タペット(2.325)...... 414947-MBB-000 シム,タペット(2.350)...... 414948-MBB-000 シム,タペット(2.375)...... 414949-MBB-000 シム,タペット(2.40)...... 414950-MBB-000 シム,タペット(2.425)...... 414951-MBB-000 シム,タペット(2.450)...... 417 90012-HL6-A00 スクリュー,タペットアジヤステイング.... 418 90206-KM3-000 ナツト,タペットアジヤステイング.... 419 95701-06030-00 ボルト,フランジ 6X30...... 1

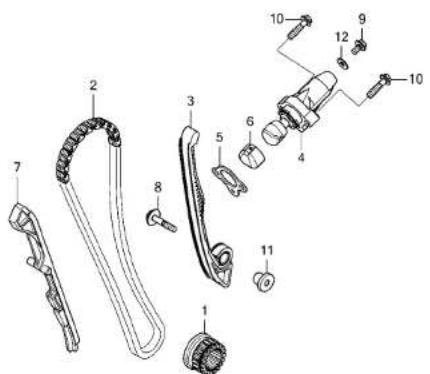

E-4カムチェン / テンショナー
MLC160400
			1 1101C8 スブロケット,タイミング...... 4.1
見出部品番号部品名希望使用個数適用号機XL7SOP初号機終号機タイプ
番号
1	14311-MLB-D00	スプロケット,タイミング(19T) ...... 2,820	1
2	14401-MLB-D01	チェン,カム(118L)(ダイドー)(DID SCH-0411L SV-118)	1
3	14510-MLB-D00	テンショナーCOMP.,カムチエン ......	1
4	14520-MLB-D01	リフターASSY.,デシヨナー ......	1
5	14523-HL4-003	ガスケット,テンショナーホール ......	1
6	14524-MBB-000	キャップ,リアターパット ......	1
7	14611-MLB-D00	ガイドA,カムチエン ......	1
8	90022-MFJ-D00	ピポツト,カムチエンテンショナー ......	1
9	90028-GHB-610	ポルト,フランジ 6X10(S-NSHF) .	1
10	90028-GHB-680	ポルト,フランジ 6X25(S-NSHF) .	2
11	90401-MLB-D00	カラー,カムチエンテンショナー ......	1
12	90442-397-000	ワッシャー,シーリング 6MM ......	1

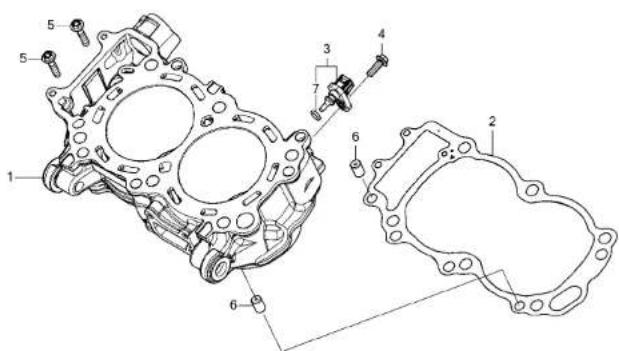

E-5シリンダー
MLC16000
				1 1111A5 シリンダー...... 9.7
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機タイプ
番号	12100-MLB-D00 シリンダー ...... 75,600 12191-MLB-D01 カスケット,シリンダー(ニホンメタルガスケット) 137870-K1N-V01 センサーASSY.,ウォーターテンプレチャー(ミッピージ) 1490026-GHB-650 ホルト,フランジ 6X18(S-NSHF) · 1590028-GHB-690 ホルト,フランジ 6X28(S-NSHF) · 2690701-MV9-670 ノックピン 10X16 ...... 2791304-K1N-V01 Oリング ...... 1

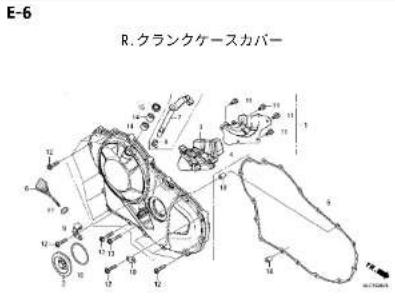

E-6 R. クランクケースカバー
	1 110159 かバー, クランクケース :ライト...... 0.5
見出 郵品番号 郵品名 神望使用個数適用号機 XL7SOP 初号機 終号機
番号
1 11330-MLB-D00 カバー-COMP.,R.クランクケース ...... 19,600 12 11332-MGZ-J00 キャップ 45MM ...... 13 11334-MLB-D00 ラバー,R.カバー ...... 14 11336-MLB-D00 プレート,R.カバーーラバー ...... 15 11394-MLB-D01 ガスケット,R.クランクケースカバー ...... 16 15651-MLB-D00 ケージ,オイルレベル ...... 17 22810-MLB-D00 レバー-COMP.,クラッチ ...... 18 22815-MJE-D00 スプリング,クラッチレベル ...... 19 22821-MLB-D00 レシーバー,クラッチケープル ...... 110 32157-MJM-D00 ステー,ハーネスクリップ ...... 111 90013-883-000 ボルト,フランジ 6X12(CT200) ... 412 90028-GHB-690 ボルト,フランジ 6X28(S-NSHF) . 1413 90028-GHB-720 ボルト,フランジ 6X35(S-NSHF) . 214 91053-MFJ-D01 ベアリング,ニードル 12X16X10 ... 215 91204-KKO-003 オイルシール 12X18X5(アライ) ...... 116 91301-ML7-003 Oリング 48.1X3.6(アライ) ...... 117 91307-035-000 Oリング 18X3 ...... 118 94301-08140 ノックピン 8X14 ...... 2

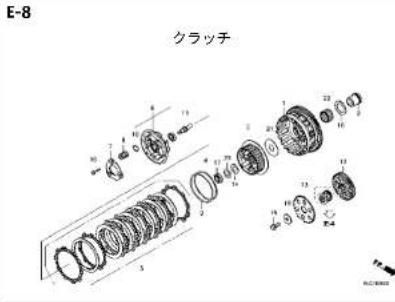

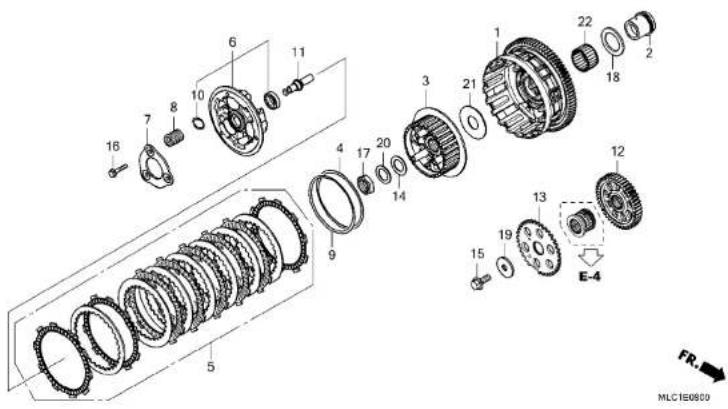

E-8 クラッチ
見出部品番号部品名希望使用個数適用号機XL750P初号機終号機
番号			タイプ
1	22100-MLB-D01	アウターCOMP.,クラッチ(80T)......	23,100 1
2	22116-MLB-D00	ガイド,クラッチアウター......	1
3	22121-MKZ-J01	センターラツチ......	1
4	22125-ML7-000	シート,ジャーメスプリング......	1
5	22210-MLB-305	ディスクセット,クラッチ......	1
6	22350-MLB-D01	プレートCOMP.,クラッチプレツシャー...	1
7	22361-MKN-D11	プレート,セッティング......	1
8	22401-MLB-D00	スプリング,クラッチ......	3
9	22402-K87-A31	スプリング,ジャーメス......	1
10	22425-MJP-G51	シート,クラッチスプリング......	3
11	22847-MLB-D00	ピン,クラッチリフター......	1
12	23103-MLB-D01	ギヤーブライマリードライブ(45T)......	1
13	30291-MLB-D00	プレート,クラッチバルザー......	1
14	52143-KZ3-860	ワッシャー,スウイングアームサイド......	1
15	90013-MJP-G50	ボルト,スペシャル 10X25......	1
16	90050-MKZ-J01	ボルト,フランジ 6X30......	3
17	90231-MM5-000	ナツト,ロッケ 22MM......	1
18	90401-MFA-670	ワッシャー 35X50X3.2......	1
19	90414-MKT-D00	ワッシャー 10.5X40X5......	1
20	90432-MM5-000	ワッシャー,スプリング 22MM......	1
21	90459-MM4-000	ワッシャー 60X25X2......	1
22	91102-MEE-003	ベアリング B,ニードル 35X41X23.8(ホワイト)	1

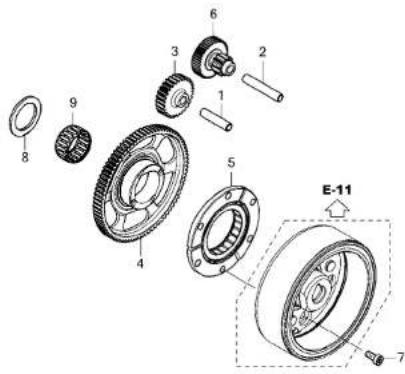

E-9 スターティングクラッチ
					3 (6)
MLC18000
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機
番号					タイプ
1	28102-ME9-000	ピン 10X44	......	470	1
2	28102-MEH-000	ピン 10X58	......	1
3	28106-MLB-D00	ギヤー,スターターアイドル(27T)	......	1
4	28110-MLB-D00	ギヤーCOMP.,スタータードリブン(81T)
5	28125-MLB-D01	アウターCOMP.,スターティングクラッチ	..	1
6	28131-MLB-D00	ギヤー,スターターリダクション(11T/46T)
7	90010-MAY-000	ボルト,ソケット 8MM	......	6
8	90401-MFA-670	ワツシャー 35X50X3.2	......	1
9	91107-KOZ-901	ベアリング,ニードル 35X42X20	..	1

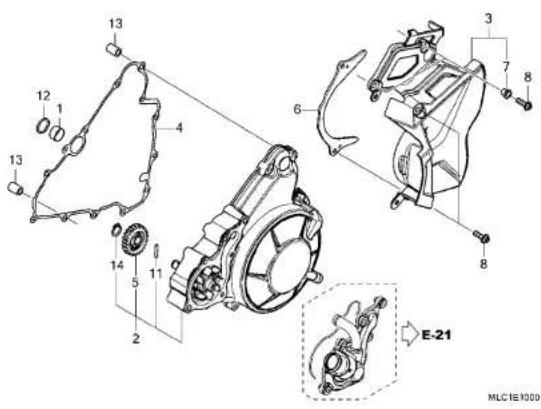

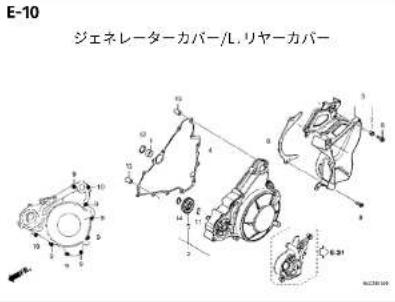

E-10ジェネレーターカバー /L. リヤーカバー
	2 1101B1 カバー,オルタネーター...... 1.8
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機タイプ
番号
1 11102-MKE-A00 カラー,ウォーターパス ...... 260 12 11320-MLB-D00 カバー-ASSY.,A.C.ジエネレーター ... 13 11351-MLB-D00 カバー-COMP.,L.リヤー ...... 14 11392-MLB-D01 ガスケット,A.C.ジエネレーターカバー · 15 19246-MLB-D00 ギャー,オイルポンプドリブン(23T) 16 23812-MLB-D00 ガイド“,ドライブチエン ...... 17 61107-MCR-D00 カラー,フロントフェンダー ...... 28 90026-GHB-660 ホルト,フランジ 6X20(S-NSHF) · 49 90028-GHB-690 ホルト,フランジ 6X28(S-NSHF) · 710 90028-GHB-720 ホルト,フランジ 6X35(S-NSHF) · 211 91101-HA2-300 ピン 4X20 ...... 112 91302-MKE-A70 Oリング 2.4X19 ...... 113 94301-08140 ノックピン 8X14 ...... 214 94510-11000 サーケリップ,エキスターナル 11MM ...... 1

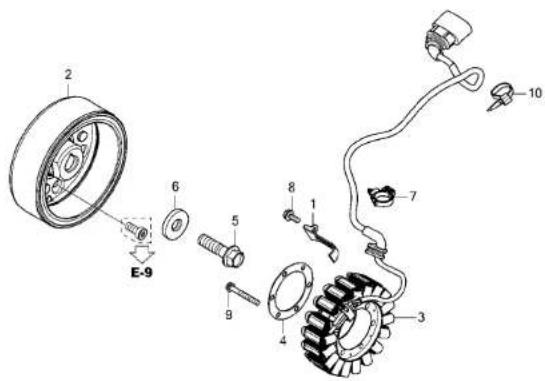

E-11 ジェネレーター
MLC1E1100
	2 613105 ローター/プライホール...... 1.9
見出部品番号部品名希望使用個数適用号機XL7SOP初号機終号機タイプ
1 11333-MLB-D00 クランバー、A.C.ジエネレーターコード・200 12 31110-MLB-D01 フライオイルCOMP.......13 31120-MLC-D01 ステータ-COMP.......14 31125-MKT-D00 プレート、ステーター.......15 90025-MEW-920 ポルト、フランジ 12X50(UBS)....16 90403-MEW-920 ワッシャー 12.5X34X5.......17 90652-HC4-003 クランプ、ハーネス.......18 95701-06014-00 ボルト、フランジ 6X14.......19 96001-06045-00 ボルト、フランジ 6X45.......510 90650-KV6-003 パンド、ワイヤー 95MM.......1
E-13 スターターモーター
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機
番号			タイプ
1	31200-MLB-D01	モータ-ASSV.,スターター......	30,800 1
2	31201-MEW-921	ブラシセツトA,カーボン......	1
3	31202-MEW-921	ブラシセツトB,カーボン......	1
4	31203-MEW-921	ホルダー,ブラシ......	1
5	31204-MEW-921	スプリング,カーボンブラシ......	4
6	31205-HP5-601	ボルト,セツティング......	2
7	31206-MEW-921	ボルト,ターミナル......	1
8	31207-HP5-601	リング......	2
9	31208-MEW-921	インシュレーター......	1
10	31209-MEW-921	ストツバー,ターミナル......	1
11	31210-MEW-921	ワツシヤー......	1
12	32405-MLB-D00	ケープル,スターター&アース......	1
13	90071-MBO-000	ナットワツシャー 6MM......	2
14	91309-425-003	Oリング 24.4X3.1(アライ)......	1
15	91320-MBO-000	Oリング 4X2......	1
16	93892-05012-08	スクリューウッシャー 5X12......	1
17	95801-06028-08	ボルト,フランジ 6X28......	2

E-14 オイルパン / オイルポンプ
				1 (2)
見出 部品番号部品名			希望使用個数適用号機 XL 750 P 初号機 終号機	タイプ
番号
1	11211-MLB-D00	バン,オイル	10,000	1
2	11395-MLB-D01	ガスケット,オイルパン	1
3	15010-MKR-305	フィルターセット,オイル	(1)
4	15100-MLB-D00	ボンブ ASSV,オイル	1
5	15150-MLB-D00	ストレーナ-COMP.,オイル	1
6	15154-MAT-000	バツキン,タイルストレーナー	2
7	15410-MFJ-D02	カートリッジ,オイルフィルター(ワコワフィルター)	1
8	19246-MLB-D00	ギヤー,オイルポンプドリブン(23T)	1
9	32157-MJM-D00	ステー,ハーネスクリップ	2
10	90019-MBO-000	ポス,オイルフィルター	1
11	90028-GHB-690	ポルト,フランジ 6X28(S-NSHF)		11
12	90131-883-000	ポルト,ドレンプラグ 12X15		1
13	91101-HA2-300	ピン 4X20		1
14	91308-KOJ-N00	Oリング 18.8X2.4	1
15	94109-12000	ワッシャー,ドレンプラグ 12MM		1
16	94510-11000	サークリップ,エキスターナル 11MM		1
17	95701-06025-00	ポルト,フランジ 6X25		1
18	95701-06050-00	ポルト,フランジ 6X50		2

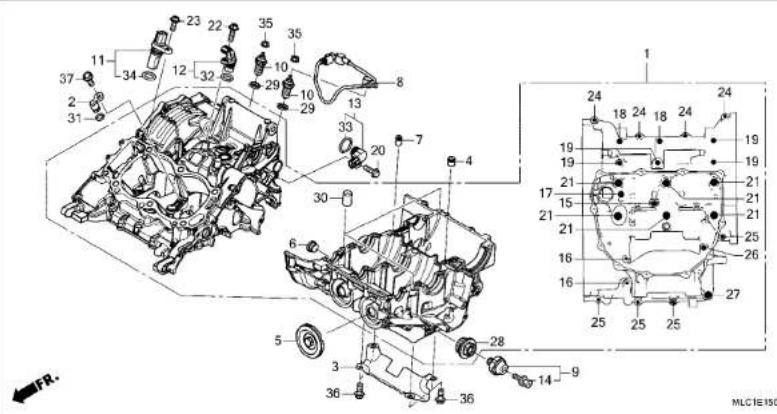

E-15 クランクケース
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機
编号			タイプ
1	04911-MLC-J00	クランクケースセット(RD16E)......	109,800 1
2	11141-MLB-D01	ジエツット,オイル......	1
3	11203-MLB-D00	プレート,パッソル......	1
4	11207-MKS-E00	オリブイス 1.2MM......	1
5	11221-MLB-D00	キャップ 20MM......	1
6	12206-MBW-000	ボルト,シーリング 14MM......	1
7	15516-MLB-D00	オリブイス 1.7MM......	1
8	32106-MLB-D00	サブ ハーネス,ニュートラル&スピンドル...	1
9	35500-MEH-661	スイッチASSY.,オイルプレッシャー(DENSO)	1
10	35600-MKF-D41	スイッチASSY.,ニュートラル......	2
11	37500-K26-G82	センサ-ASSY.,クランク......	1
12	37700-K48-A01	センサ-ASSY.,スピード......	1
13	38800-HL8-A01	センサ-ASSY.,アングル(350DEGREE)	1
14	90002-PA6-003	ボルトワッシャー 4X8(DENSO)......	1
15	90002-RGA-000	ボルト,シーリング 12X8......	1
16	90004-PC9-000	ボルト,フランジ 6X90......	2
17	90005-MAZ-000	ボルト,ソケット 10MM......	1
18	90005-MLB-D00	ボルト,フランジ 8X45......	2
19	90006-K64-N00	ボルト,フランジ 8X75......	4
20	90011-MGE-D00	ボルト,ノック 6MM......	1
21	90015-MKS-E00	ボルト,フランジ 10X130......	6
22	90026-GHB-650	ボルト,フランジ 6X18(S-NSHF)	1
23	90028-GHB-640	ボルト,フランジ 6X16(S-NSHF)	1

E-15 クランクケース
見出希望使用個数適用号機部品番号部品名 XL750P 初号機 終号機		タイプ
24 90030-GHB-710 ボルト,フランジ 6X32 ······· 140 425 90030-GHB-750 ボルト,フランジ 6X45 ·······26 90035-GHB-770 ボルト,フランジ 8X55 ·······27 90040-GHB-800 ボルト,フランジ 10X70 ·······28 90048-MFL-000 ボルト,シーリング 22MM ·······29 90443-MJ6-000 ワッシャー,ニユートラル ·······230 90701-MV9-670 ノックピン 10X16 ·······31 91301-ZM0-V31 0リング 6.8X1.9(アライ) ·····32 91303-MKH-D21 0リング B ·······133 91310-MGE-D01 0リング 16.5X2.5 ·······34 91333-PNC-006 0リング ·······135 94050-04000 ナット,フランジ 4MM ·······236 95701-06014-00 ボルト,フランジ 6X14 ·······37 95701-06016-00 ボルト,フランジ 6X16 ·······	4111131111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111

E-15-10 ブリーザーカバー
				2 (1)
MLCIE1510
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機				タイプ
1	11325-MLB-D01	ガスケット,ブリーザーカバー	275 1
2	11340-MLB-D00	カバーCOMP.,ブリーザー	1
3	11345-MLB-D00	チューブ,ブリーザーカバー	1
4	19509-GE2-003	クランプ,チューブ(D19)	1
5	90028-GHB-670	ボルト,フランジ 6X22(S-NSHF)	6
6	90463-ML7-000	ワッシャー,シーリング 6.5MM	2
7	91405-KTO-680	クランプ,チューブ(D17)	1

E-16 クランクシャフト / ピストン
			2 (1,3,4,5,7)
MLC1E1800
見出 部品番号部品名 希望使用個数適用号機 XL 7SOP 初号機 終号機
番号			タイプ
1	13011-MLB-D00	リングゼット,ビストン......	3,280 2
2	13101-MLB-D00	ビストン......	2
3	13111-MLB-D00	ピン,ビストン......	2
4	13112-MC7-000	クリップ,ビストンピン 22MM......	4
5	13210-MLB-D00	ロッド ASSY.,コネクティング......	2
6	13213-MGE-003	ボルト,コネクティングロット......	4
7	13222-MS2-611	ベアリング V,コネクティングロット(ブルー)	4
	13223-MS2-611	ベアリング Z,コネクティングロット(ブラック)	4
	13224-MS2-611	ベアリング A,コネクティングロット(ブラウン)	4
	13225-MS2-611	ベアリング B,コネクティングロット(グリーン)	4
	13226-MS2-611	ベアリング C,コネクティングロット(イエロー)	4
8	13310-MLB-D00	クランクシャフトCOMP......	1
9	13313-MCS-003	ベアリング A,クランクシャフト(ブルー)	6
	13314-MCS-003	ベアリング B,クランクシャフト(ブラック)	6
	13315-MCS-003	ベアリング C,クランクシャフト(ブラック)	6
	13316-MCS-003	ベアリング D,クランクシャフト(グリーン)	6
	13317-MCS-003	ベアリング E,クランクシャフト(イエロー)	6
10	90701-KAS-900	キー,スペシャルクットラフ 25X18......	1
11	94303-03050	ノツケピン 3X5......	4

E-16-10 バランサーシャフト
						2 (1)
MLC1E1810
見出 部品番号部品名 希望使用個数適用号機 XL 750 P 初号機 終号機
番号	13323-K64-NA1	ヘアリングA,パランサーシャフト(ブルー)	560	6
	13324-K64-NA1	ヘアリングB,パランサーシャフト(ブラック)		6
	13325-K64-NA1	ヘアリングC,パランサーシャフト(ブラウン)		6
	13326-K64-NA1	ヘアリングD,パランサーシャフト(グリーン)		6
	13327-K64-NA1	ヘアリングE,パランサーシャフト(イロー)		6
2	13420-MLB-D00	シャフトCOMP.,フロントパランサー	......	1
3	13440-MLB-D00	シャフトCOMP.,リヤーパラサンサー	......	1
4	13442-MLB-D00	ギヤー,リヤーパラサンサードリブン(A5T)		1
5	90021-MM5-000	ポルトウッシャー 6X12	......	1
6	90458-MLB-D00	ワツシヤー,パランサーサイド	......	2
7	91015-MM5-003	ヘアリング,ニードル 19X25X22.8		2

E-17 トランスミッション
					1 (5,8,12,15)
見出 部品番号部品名 希望使用個数適用号機 XL 750 P 初号機 終号機
番号					タイプ
1	23211-MLB-D00	メインシャフト(13T)	10,800	1
2	23212-MLB-D00	プレート,メインシャフトベ アリング セッティング	1
3	23220-MLB-D00	カウンターシャフトCOMP.	1
4	23421-MLB-D00	ギヤー,カウンターシャフトファースト(39T)	1
5	23431-MLB-D00	ギヤー,メインシャフトヒカント(16T)	1
6	23441-MLB-D00	ギヤー,カウンターシャフトセカント(35T)	1
7	23442-MM4-000	カラー 28MM	1
8	23451-MLB-D00	ギヤー,メインシャフトサード &フォース (20T/25T)	1
9	23461-MLB-D00	ギヤー,カウンターシャフトサード(33T)	1
10	23462-MLB-D00	カラー,スプライン 28X31X10	2
11	23481-MLB-D00	ギヤー,カウンターシャフトフォース(33T)	1
12	23491-MLB-D00	ギヤー,メインシャフトフィス(31T)	1
13	23492-MGZ-J00	カラー 25X28X12	1
14	23501-MLB-D00	ギヤー,カウンターシャフトフィス(34T)	1
15	23511-MLB-D00	ギヤー,メインシャフトシックス(33T)	1
16	23512-MV9-670	カラー,スプライン 25X28X13	1
17	23521-MLB-D00	ギヤー,カウンターシャフトシックス(31T)	1
18	23801-MLB-D00	スプロケット,ドライブ(16T)	1
19	24261-283-000	ピン,ギヤーシフトオーグガイド	1
20	90037-422-003	ポルト,スペシャル 10MM	1
21	90402-HA5-000	ワツシヤー,スラスト 24MM	1
22	90451-704-000	ワツシヤーA,スラスト 20MM	1
23	90451-KY2-000	ワツシヤー,スプライン 25X31X1.5	2

E-17 トランスミッション
見出希望使用個数適用号機部品番号部品名 XL750P 初号機 終号機
24 90452-MKR-D10 ワッシャー,スプ ライン 28X27X1 ····· 200 325 90454-428-000 ワッシャー,スラスト 20MM ········	1
26 90456-MA6-000 ワッシャー,スラスト 25MM ········	1
27 90459-438-000 ワッシャー 10.2MM ········	1
28 90461-KY2-000 ワッシャー,スプ ライン 25MM ········	1
29 90462-KAZ-000 ワッシャー,ロック 25MM ········	1
30 90463-MLB-D00 ワッシャー,スプ ライン 28MM ········	1
31 90464-MLB-D00 ワッシャー,ロック 28MM ········	1
32 90601-107-000 サーグリップ 25MM ········	2
33 90603-MN4-000 サーグリップ 28MM ········	3
34 91001-MLB-D01 ベ アリング,ラジ アルボールスペ シャル63/28 135 91006-MGS-D31 ベ アリング,ラジ アルボール 6204U・	1
36 91022-MJE-DB1 ベ アリング,ニード ル 20MM(NTN)・	1
37 91026 MEL-003 ベ アリング,ニード ル 24X28X10 ・	1
38 91207-MBB-013 オイルシール 39X72X8 ········	1
39 94560-72200 リング,スナップ 72NM ········	1
40 95701-06014-00 ボ ルト,フランジ 6X14 ········	3

E-19 ギヤーシフトドラム
見出 部品番号部品名 希望使用個数適用号機 XL 750 P 初号機 終号機
1 24211-MLB-D00 フォーケ,ギヤーシフト(R./L.) ······ 3,770 22 24212-MLB-D00 フォーケ,ゼンターギヤーシフト ········ 13 24310-MLB-D00 ドラムCOMP.,ギヤーシフト ········ 14 24315-MLB-D00 センターCOMP.,シフトラム ········ 15 24321-MEE-D00 シャフト,ギヤーシフトフォーク ········ 16 24430-MJP-G50 ストツバー-COMP.,ギヤーシフトドラム · 17 24435-MLB-D00 スプリング,シフトドラムストツバー ··· 18 24610-MLB-D00 スピントルCOMP.,ギヤーシフト ····· 19 24613-MJP-G50 プレート,スピントルセツティング ····· 110 24651-MLB-D00 スプリング,ギヤーシフトリターン ······ 111 24652-HA0-D00 ピン,ギヤーシフトリターンスプリング ··· 112 90021-MM5-D00 ボルトワッケー 6X12 ········ 213 90023-MR5-670 ボルト,ギヤーシフトドラムストツバーアーム ピボット 114 90417-360-D00 ワッシャー,ドラムストツバー ········ 115 90453-235-D00 ワッシャー,スラスト 16MM ········ 116 91007-MLB-D01 ベアリング,ラジアルボール 25X50X8 117 91201-MGS-D31 オイルシール 16X24X5 ········ 118 94510-16000 サーキリップ,エキスターナル 16MM ····· 119 95701-06014-00 ボルト,フランジ 6X14 ········ 120 96220-40080 ローラー 4X8 ········ 121 96600-08020-10 ボルト,ソケット 8X20 ········ 1
E-21 サーモスタット / ウォーターホース
			1 (2)
見出 部品番号部品名 希望使用個数適用号機 XL 750 P 初号機 終号機
1	19220-MLB-D00	カバー-COMP.,ウオーターボンプ....	4,230 1
2	19226-MLB-D00	ガスケット,ウオーターボンプ ポディ...	1
3	19305-MGZ-J01	ラバー サーモスタット......	1
4	19311-MLB-D00	ケース,サーモスタット......	1
5	19312-MLB-D00	ガスケット,サーモスタットケース......	1
6	19316-MLB-D00	カバー サーモスタット......	1
7	19320-MFJ-D01	サーモスタット......	1
8	19501-MLB-D00	ホースA,ラジ エター......	1
9	19502-MLB-D00	ホースB,ラジ エター......	1
10	19511-MKF-D41	クランプ,ホース(D19)......	2
11	19514-MKF-D41	クランプ,ホース(D29.8)......	4
12	19527-MLB-D00	ホース,ウオーターバイパス......	1
13	90028-GHB-650	ボルト,フランジ 6X18(S-NSHF) ·	2
14	90028-GHB-670	ボルト,フランジ 6X22(S-NSHF) ·	4
15	90028-GHB-710	ボルト,フランジ 6X32(S-NSHF) ·	1
16	90028-GHB-780	ボルト,フランジ 6X60(S-NSHF) ·	4
17	90463-ML7-000	ワッシャー,シーリング 6.5MM......	2
18	90702-MGS-D30	ノツクピン 8X10......	2

E-23 スロットルボディ
見出部品番号部品名希望使用個数適用号機XL750P初号機終号機
番号
1	16210-MLB-D00インシュレーターCOMP.,スロットルボディ 3,540	1
2	16218-MKK-D00バンド,インシュレーター......	2
3	16400-MLB-D01ボディASSY.,スロットル(GNJ3A A)	1
4	16402-MLB-D01ステーMAPセンサー......	1
5	16410-MLB-D01ボディセット......	1
6	16450-MKR-D11インジエクターASSY.,フコーエル......	2
7	16472-MKP-T00シールリング,インジエクター......	2
8	16542-MEL-003ボルトツッシャー 6X18......	1
9	16610-MKP-T01パイプ,フコーエル(A)......	1
10	16620-MKP-T01パイプ,フコーエル(B)......	1
11	16630-MLB-D01Tジョイント,フコーエル......	1
12	17201-MG9-000ジョイントA,バキュームチューブ......	1
13	37830-MLB-D01センサーASSY.,マップ......	1
14	90021-MGZ-D02ボルト,ショルダー......	4
15	90071-MEL-000ボルト,フランジソケット 6X16......	4
16	91301-MKP-T01Oリング......	2
17	91301-MKS-F00Oリング 49.3X2.5......	2
18	91301-PLC-000Oリング 7.47X3.6......	2
19	93892-06014-18スクリューアッシャー 6X14......	1
20	95005-35040-20チュブ 3.5X40(95005-35001-20M)	1
21	95005-35055-20チュブ 3.5X55(95005-35001-20M)	1
22	95005-35085-20チュブ 3.5X85(95005-35001-20M)	1

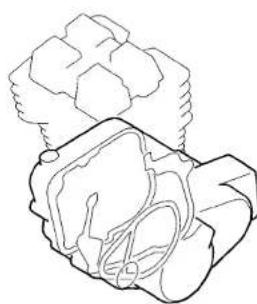

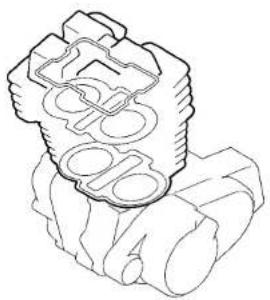

EOP-1ガスケットキット A
MLC1X0100
		未案内......
見出部品番号部品名希望使用個数適用号機XL750P初号機終号機		タイプ
番号
1 06111-MLB-D00 ガ スケツトキットA ...... 8,350 112191-MLB-D01 ガ スケツト,シリンダ -(ニホンメタルガスケット)112229-MLB-D00 シール, プラグ チューブ ...... 212251-MLB-D01 ガ スケツト,シリンダ -ヘツド ...... 112391-MLB-D00 ガ スケツト,シリンダ -ヘツド カバー - ......114523-HL4-003 ガ スケツト,テンショナール-ル ...... 118291-MM8-880 ガ スケツト,エギヴ -ストバ イブ ...... 219305-MGZ-J01 ラバー,サーモスタット ...... 119312-MLB-D00 ガ スケツト,サーモスタットケース ...... 190442-397-000 ワッシャー, シーリング 6MM ...... 190463-ML7-000 ワッシャー, シーリング 6.5MM ...... 190543-MV9-670 ラバー, マウンティング ...... 390544-KF0-000 ワッシャー, シーリング 14MM ...... 191301-MKS-E00 Oリング 49.3X2.5 ...... 291304-K1N-V01 Oリング ...... 1

EOP-2ガスケットキット B
MLC1X0200
	未案内......
見出部品番号部品名希望使用個数適用号機XL750P初号機終号機
1 06112-MLB-D01 ガスケットキットB ...... 5,800 111325-MLB-D01 ガスケット、ブリーザーカバー ...... 111392-MLB-D01 ガスケット、A.C.ジエネレーターカバー .. 111394-MLB-D01 ガスケット、R.クランクケースカバー ...... 111395-MLB-D01 ガスケット、オイルパン ...... 115154-MAT-000 パツキン、オイルストレーナー ...... 219226-MLB-D00 ガスケット、ワオーターボンプボディ .. 190443-MJ6-000 ワツシャー、ニュートラル ...... 290463-ML7-000 ワツシャー、シーリング 6.5MM ...... 491301-ML7-003 Oリング 48.1X3.6(アライ) ...... 191301-7M0-V31 Oリング 6.8X1.9(アライ) ...... 191302-MKE-A70 Oリング 2.4X19 ...... 191303-MKH-D21 Oリング B ...... 191307-035-000 Oリング 18X3 ...... 191308-KOJ-N00 Oリング 18.8X2.4 ...... 191309-425-003 Oリング 24.4X3.1(アライ) ...... 191310-MGE-D01 Oリング 16.5X2.5 ...... 191333-PNC-006 Oリング ...... 194109-12000 ワツシャー、ドレンプラグ 12MM ...... 1
F-1ヘッドライト
MLCIF0100
		1 6161A7 ヘッドライトユニット...... 1.0
見出部品番号部品名希望使用個数適用号機 XL750P 初号機 終号機		タイプ
133100-MLB-D01 ヘッドライトASSY. ...... 58,700 1233705-KW7-900 ラバール、テーレライトマウンティング(ヘッドライトリツケヨウ)4361104-KZZ-900 カラー ...... 4493404-06025-08 ボルトワッシャー 6X25 ...... 4

F-2メーター
MLC1F0200
	1 8121A1 メーターASSY.,コンビネーション...... 0.3
見出部品番号部品名希望使用個数適用号機 XL7SOP初号機終号機タイプ
1 37100-MLC-D01 メータ-ASSY.,コンビネーション(KPH/MPH) 12 37244-MM4-000 ラバーレスビードメーターマウンティング 33 37630-MLC-D01 ケースASSY...... 14 90314-KVS-F22 スクリュー,タッピング 3X14 ...... 95 93913-25420 スクリュー,タッピング 5X16 ...... 36 94103-05800 ワッシャー,プレイン SMM ...... 3
F-4 ハンドルスイッチ / グリップ / ケーブル / ミラー
		1 811115 ケーブル,クラッチ...... 1.3
見出部品番号部品名希望使用個数適用号機XL750P 初号機 柊号機		タイプ
番号
1	22870-MLC-D01 ケープルCOMP.,クラッチ ......	1,570 1
2	32150-MLC-D00 ステー,R.ハーネスクリップ ......	1
3	32155-MLB-D00 ステー,ハーネスクリップ(L.) ......	1
4	35135-MLC-D01 スイッチユニット,エンジンストツプ&グリップ APS	1
5	35200-MLC-D01 スイッチASSY.,ウインカー ......	1
6	35335-MLC-D00 スイッチセット,クラッチ ......	1
8	37971-MKR-D31 プレートA,セッティング ......	1
9	45518-MFN-D01 ホルダー,マスターシリンダー ......	1
10	53140-K64-N01 グリップ ASSY.,スロットル ......	1
11	53150-MGS-D30 グリップ,L.ハンドル ......	1
12	53182-MCJ-750 レバーCOMP.,L.ハンドル ......	1
13	53183-MCJ-750 ボルト,ケープルアジアヤステイング ......	1
14	53190-MCJ-751 スプリング セット,クラッチレバー ......	1
15	53195-MKJ-E50 ブラケットセット,クラッチレバー ......	1
16	88130-MFG-D00 カバー,ロックナツト ......	2
17	88210-MLC-D00 ミラーCOMP.,R. ......	1
18	88220-MLC-D00 ミラーCOMP.,L. ......	1
19	90003-MW3-620 ボルト,アダプター 10MM ......	2
20	90021-GHB-620 ボルト,フランジ 6X12(S-SHDR) -	2
21	90021-GHB-670 ボルト,フランジ 6X22(S-SHDR) -	1
22	90021-GHB-710 ボルト,フランジ 6X32(S-SHDR) -	1
23	90122-MCJ-750 ボルト,レバービボット ......	1
24	90123-MCJ-751 スクリュー,パン 4X10 ......	1
25	90124-MKJ-E51 スクリュー,パン 3X20 ......	1

F-4ハンドルスイッチ / グリップ / ケーブル / ミラー
見出部品番号部品名 XL750P 初号機 絞号機
26 90201-MN3-620 ナット,6カク 10MM(ヒダリネジ) ... 360 227 90301-MCJ-750 ナット,U 6MM......28 90508-MGE-D00 スクリーウッシャー 5X25 ......29 90690-MEF-800 クランプ,ルーネス ...... 331 93892-05016-08 スクリーウッシャー 5X16 ......32 35106-MLC-D00 ガイト,ケープル ......133 90021-GHB-620 ボルト,フランジ 6X12(S-SHDR) ·34 90650-KV6-003 パント,ウイヤー 95MM......	希望使用個数適用号機タ イ プ

F-5-10 フロントブレーキマスターシリンダー
			1 6151B2 スイッチ,フロントストップ...... 0.2
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機
番号			タイプ
1	35340-MGS-D31	スイッチASSV.,フロントストップ......	1,030 1
2	38514-MKK-D00	クランバー,センサーコート......	1
3	38520-MLC-D01	センサー,フロントホイールスピード......	1
4	42524-T5A-003	クリップ,カプラー(ダーケブルー)......	1
5	45125-MLC-D01	ホースCOMP.A,フロントブレーキ......	1
6	45128-MLC-D01	ホースCOMP.D,フロントブレーキ......	1
7	45155-MLC-D00	クランバー-A,フロントブレーキホース......	1
8	45156-MLC-D00	クランバー-B,フロントブレーキホース......	1
9	45504-410-003	プーツCOMP........	1
10	45510-MLC-D01	シリンダーサブASSY.,フロントマスター..	1
11	45513-MM5-016	キャップ,マスターシリンダー(ニツシン)......	1
12	45517-KFR-861	ホルダー,ミラー......	1
13	45518-MEN-J01	セパレータ-COMP........	1
14	45518-MM5-006	プレート,ダイヤフラム......	1
15	45520-MM5-006	ダイヤフラム......	1
16	45523-KA3-731	リング......	1
17	45530-MA4-671	シリンダーセット,マスター......	1
18	53170-MKK-D01	レバーASSY.,R.ハンドル......	1
19	53174-463-770	プラグ,ハントルレバープラケット......	1
20	90021-GHB-620	ホルト,フランジ6X12(S-SHDR)......	2
21	90021-GHB-650	ボルト,フランジ6X18......	1
22	90021-GHB-670	ボルト,フランジ6X22(S-SHDR)......	2
23	90021-GHB-680	ボルト,フランジ6X25(S-SHDR)......	1
24	90105-MEJ-D00	ボルト,フランジ6X30......	1
25	90114-MA5-671	ボルト,ハンドルレバーピボット......	1

F-5-10 フロントブレーキマスターシリンダー
見出 部品番号部品名 XL7SOP 初号機 车号機
26 90117-MKS-E00 ボルト, フランジ 6X14 ······· 135 127 90145-MS9-612 ボルト, オイル 10X22(サガテツコウ) ·28 90545-300-000 ワッシャー, オイルボルト ······· 629 90651-MA5-671 サーケリツグ ······· 130 90690-MGS-D81 クリツブ, ケープル 12MM ·······31 93600-04012-16 スクリュー, フラット 4X12 ·······232 93893-04012-17 スクリュークッシャー 4X12 ·······33 94050-06000 ナット, フランジ 6MM ······· 134 38515-K94-T10 クランバー, センサーコード ······· 1
F-5-20 ABS モジュレーター / ブレーキパイプ
---- ----
※出部品番号部品名希望使用個数適用号機XL750P初号機終号機
1 33603-053-650 カラー ...... 150 22 45126-MLB-D00 パイブCOMP.B.フロントブレーキ ... 13 45127-MLB-D00 パイブCOMP.C.フロントブレーキ ... 14 57110-MLC-D01 モジユレータASSY. ...... 15 61410-MLB-D00 トレイ,ABSEMシユレーター ...... 16 77208-KW7-900 ラバーB,シートマウンティング ...... 27 90118-MJK-N20 スクリュー,スパシャル 6X14 ...... 38 90661-K87-L51 クランプ,プレーキパイプ(7.0X2) · 19 90661-MEW-921 クランプ,プレーキパイプ(7.0X2) · 110 90661-MGS-D71 クランプ,プレーキパイプ(7.0) ...... 111 93404-06020-07 ボルトワッシャー 6X20 ...... 2

F-7 ハンドルパイプ / トップブリッジ
見出 郵品番号 郵品名 希望使用個数適用号機 XL 750 P 初号機 終号機
1	30430-MLC-K01	レシーバーコニット......	8,700 1
2	30433-MKA-D81	シール,イグニツションスイッチ......	1
3	35010-MLC-D00	キーセット......	1
4	35100-MLB-D01	スイッチASSY..コンピネーション&ロック......	1
5	35101-MLB-D01	ベースCOMP..コンタクト......	1
6	35105-MFJ-D01	ガイド..コート......	1
7	35113-MJE-D00	エンプレム,キー......	4
8	35111-MJE-D02	キ-COMP..イモビライザー......	2
9	53100-MLC-D00	パイプCOMP..ステアリングハンドル......	1
10	53104-MLC-D00	ウエイト,ステアリングハンドル......	2
11	53131-K94-T00ZE	ホルダー・ハンドルアツバー*NHA40M^マットクリプトンシルバーメタリック	2
12	53132-MLC-D00ZC	ホルダー・ハンドルロアー*NHA40M^マットクリプトンシルバーメタリック	2
13	53135-MJP-G50	ワッシャー・ハンドルホルダー......	2
14	53136-MJP-G50	ラバー・ハンドルホルダー......	2
15	53192-MFL-000	スクリーワッシャー 5X25......	2
16	53232-K94-T00	キャップ,ステアリングナツト......	1
17	53300-MLC-D00	ブリツジCOMP..フォークトップ......	1
18	86150-KPG-901	エンプレム,プロダクション(マルイ)......	1
	86150-KPG-902	エンプレム,プロダクション(ウェハラ)......	1
19	90105-MLC-D00	ボルト,フランジ 8X45......	4
20	90107-MBG-000	ボルト,ワンウェイ 8MM......	2

F-7ハンドルパイプ / トップブリッジ
見出希望使用個数適用号機部品番号部品名XL750P 初号機 終号機
21 90155-K87-A00 ボルト、ソケット 8X32 ········ 165 422 90191-MJ0-000 スクリコー、オーバル 6X50 ········23 90304-GE8-003 ナット、U 10MM(フセラシ) ········24 90304-MCF-000 ナット、ステアリング ステムノランジ ······ 125 90501-MJP-G50 ワッシャー、プレイン 10MM ········26 91059-KY2-711 スクリコー、タッピング 3X16 ········27 91533-S82-003 クリップ、ガブラー(ブラック) ········ 1	タイプ

F-9ステアリングステム
			3 510100 ステム/シャフトASSY.,ステアリング...... 2.5MLCTF0300
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号
番号	希望使用個数適用号機
	部品番号部品名	XL750P	タイプ
1	53213-MB4-771 ダストシール,ステアリング アツバー(アライ) 540	1
2	53214-371-010 ダストシール,ステアリング ヘッド	1
3	53219-MLC-D00 ステムサブ ASSY.,ステアリング	1
4	53220-K87-A00 スレッド COMP.,ステアリング ヘッド
		1
5	90105-MLC-D00 ボルト,フランジ" 8X45	4
6	90302-425-830 スレッド B,ステアリング ヘッド	1
7	90506-425-830 ワッシャー,ロック	1
8	91016-KT8-005 ベリアリング,ペットパイプアンダー(コウヨク)	1
9	91051-MKP-DN1 ベリアリング,ペットパイプアップー( FAG)	1

F-10 フロントフェンダー
		2 413103 フェンダーA, フロント...... 0.3
見出 部品番号部品名 希望使用個数適用号機 XL750P 初号機 終号機		タイプ
1 33741-MLA-D31 リフレクター, リフレックス ...... 760 22 61110-MKS-E00 カバー, フロントフェンダー (WOL) ...... 13 61100-MKS-E00 フェンダーCOMP., フロント ...... 14 61101-MJP-G51 カバー, R. フロントフェンダー ...... 15 61102-MJP-G51 カバー, L. フロントフェンダー ...... 16 61105-MJP-G50 カラー, フロントフェンダー ...... 47 80118-MFJ-D00 カラー, フェンダー ...... 28 90118-MR1-000 スクリュー, パン 6X14 ...... 69 90302-435-761 ナツト, 6カタ 5MM ...... 210 90401-ZVA-000 ワッシャー 6MM ...... 211 93903-24380 スクリュー, タッピング 4X12 ...... 6

F-11 フロントフォーク
				1 5111C3 フォークASSY.,フロント :ライト......0.
見出 部品番号部品名		希望使用個数適用号機
		XL7SOP	初号機	タイプ
1	51400-MLC-D01 フォークASSY.,R.フロント ......	85,700	1
2	51401-MLC-D01 スプリング,R.フロントフォーケ(サユウニショガ)		2
3	51403-MLC-D01 カラー,スプリング ......	2
4	51406-MW4-D03 ストッパー,スプリングシート ......	2
5	51410-MLC-D01 チューブ,アウター ......	2
6	51412-KA4-711 リング,バツクアップ ......	2
7	51414-MFN-D01 プツシユ,ガイド ......	2
8	51415-MFN-D01 プツシユ,スライダー ......	2
9	51425-MLC-D01 パイプCOMP.,R.スライド ......	1
10	51430-MLC-D01 ダンパー-COMP.,フロント ......(ミギョウ)		1
11	51447-KA4-711 リング,オイルシールストツバー(ショウワ) .	2
12	51450-MLC-D01 ボルトCOMP.,フロントフォーケ ......	2
13	51451-MAJ-G41 ナット,6カク 10MM ......	2
14	51490-MLC-D01 シールピット,フロントフォーケ ......	2
15	51500-MLC-D01 フォークASSY.,L.フロント ......	1
16	51525-MLC-D01 パイプCOMP.,L.スライド ......	1
17	51530-MLC-D01 ダンパー-COMP.,フロント ......(ヒダリヨウ)		1
18	90105-MLC-D00 ボルト,ファンジ 8X45 ......	4
19	90116-KV3-701 ボルト,ソケット 8MM(ショウワ) ......	2
20	90544-283-000 ワツシャー,スペシャル 8MM(ショウワ) ..	2
21	91254-MLC-D01 ダストシール ......	2
22	91356-KZ3-003 Oリング 44.7X2.4 ......	2

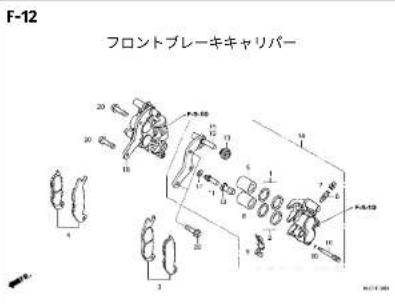

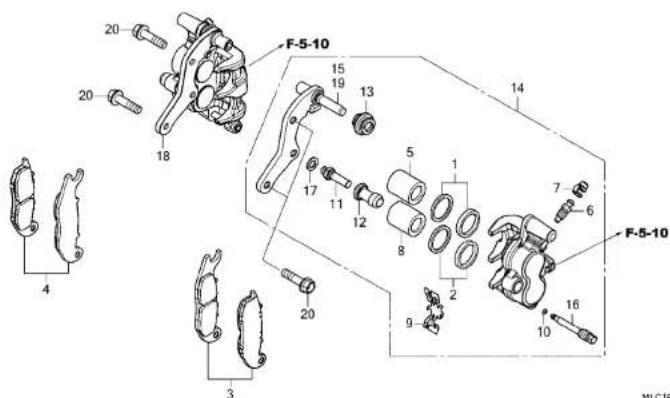

F-12 フロントブレーキキャリパー
			3 7111A0 シュー(パッド)セット,ブレーキ :レフトフロント・ 0.
見出 部品番号部品名		希望使用個数適用号機 XL 750 P 初号機 終号機	タイプ
番号
1	06431-MA3-405 シールセット,ピストン	580 2
2	06451-GE2-405 シールセット,ピストン	2
3	06451-MLC-D01 パッドセット,L.フロントブレーキ	1
4	06455-MLC-D01 パッドセット,R.フロントブレーキ	1
5	43107-MBG-006 ピストン 27X27	2
6	43352-568-003 スクリュー,ブリーダー(ニッシン)	2
7	43353-461-771 キャップ,ブリーダー	2
8	45107-GE2-006 ピストン	2
9	45108-KPH-951 スプリング,バッド	2
10	45111-MAJ-G41 リング,ストツバー	2
11	45131-GZ0-006 ボルト,ピン	2
12	45132-166-016 アーツ,ピンプッシュ(ニッシン)	2
13	45133-MA3-006 アーツB	2
14	45150-MLC-D01 キャリバーサブ ASSY.,L.フロント	1
15	45190-MLC-D01 ブラケットサブ ASSY.,L.フロント キャリバー	1
16	45215-KPH-951 ピン,ハンガー	2
17	45216-166-006 ワッシャー,ウェーブ	2
18	45250-MLC-D01 キャリバーサブ ASSY.,R.フロント	1
19	45290-MLC-D01 ブラケットサブ ASSY.,R.フロント キャリバー	1
20	90104-MEH-000 ボルト,フランジ 8X32	4

F-14-20 フロントホイール
	2 7101A6 ウェイト,バランス :フロント...... 0.6
見出 部品番号部品名 希望使用個数適用号機 XL 750 P 初号機 終号機
1 06440-MKK-D00 スポーケセット,フロント ...... 350 362 42704-MEG-003 ウエイト,バランス(15G) ...... N42705-MEG-003 ウエイト,バランス(20G) ...... N3 44301-MKS-E00 アクスル,フロントホール ...... 14 44302-MJP-G50 キャップ,フロントアクスル ...... 15 44311-MJP-G50 カラー,フロントホールサイド ...... 26 44515-MKS-E00 リング,フロントパルリー ...... 17 44620-MKS-E00 カラー,フロントアクスルディスタンス ...... 18 44635-MKS-E00 パブサブ ASSY.,フロント ...... 19 44650-MKS-NDO ホイールサブ ASSY.,フロント ...... 110 44701-MKK-DA2 リム,フロントホール(21X2.15) ...... 111 44711-MKS-E02 タイヤ,フロント(METZELER)(90/90-21 M/C 54H) ...... 144711-MLC-D01 タイヤ,フロント(ダンロップ)(90/90-21 M/C 54H) ...... 112 44712-400-024 チューブ,タイヤ(ダンロップ) ...... 144712-MKS-E02 チューブ,タイヤ(METZELER) ...... 113 44713-KS6-641 フラップ,タイヤ(ダンロップ) ...... 144713-MKS-E02 フラップ(METZELER) ...... 114 45120-MLC-D01 ディスクCOMP.,R.フロントプレーキ .. 115 45220-MLC-D01 ディスクCOMP.,L.フロントプレーキ .. 116 90103-MLC-D00 ボルト,プレーキディスク 6X17 ...... 1217 90131-MGE-000 ボルト,トルクス 5X8 ...... 318 90304-MJP-G50 ナツト,フロントアクスル ...... 119 91009-GEO-004 ベアリング,ラジアルボール 6004UU (NTN) ...... 220 91257-230-003 オイルシール 28X42X7(アライ) ...... 2

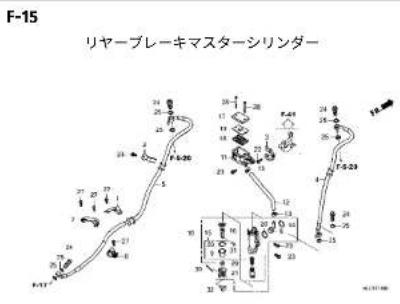

F-15リヤーブレーキマスターシリンダー
					4 712180 ホースA, リヤーブレーキ...... 1.8
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機
番号					タイプ
1	43155-MJP-G50	クランバー, リヤーブレーキホース ......	530	1
2	43155-MLB-D00	クランバーA, リヤーブレーキホース ......	1
3	43158-MLB-D00	ステーA, オイルカツブ ......	1
4	43310-MLC-D01	ホースCOMP.A, リヤーブレーキ ......	1
5	43311-MLC-D01	ホースCOMP.B, リヤーブレーキ ......	1
6	43468-MJL-D70	ガイド, リヤーブレーキホース ......	1
7	43469-MKE-A00	ガイドB, プレーキホース ......	1
8	43503-KS6-701	コネクター, マスターシリンダ - ......	1
9	43504-MB2-006	プーツCOMP. ......	1
10	43510-MLC-D01	シリンダーサブASSY., リヤーマスター ...	1
11	43511-KV3-831	カップCOMP., オイル ......	1
12	43512-MLC-D01	ホース, リヤーマスターシリンダ - ......	1
13	43514-KS6-701	クランプ, マスターシリンダ オイルホース ...	2
14	43517-KS6-701	サークリップ, リヤーマスターシリンダ - ...	1
15	43520-MB2-315	ピストンセット, マスターシリンダ -(ニツシン)	1
16	43530-MV9-006	ロッドCOMP., プツシュ ......	1
17	45513-KK1-771	キャップ, マスターシリンダ - ......	1
18	45520-MG7-006	ダイヤフラム ......	1
19	45521-HA2-006	プレート, ダイヤフラム ......	1
20	46182-MEL-D21	サークリップ ......	1
21	46504-MAL-601	ジョイント, プレーキロッド ......	1
22	90021-GHB-610	ボルト, フランジ 6X10(S-SHDR) .	1
23	90021-GHB-630	ボルト, フランジ 6X14(S-SHDR) .	5
24	90145-MS9-612	ボルト, オイル 10X22(サガ アツコウ) .	4
25	90545-300-000	クッシャー, オイルボルト ......	8

F-15リヤーブレーキマスターシリンダー

※出希望使用個数適用号機部品番号部品名XL750P初号機終号機

26 91212-422-006 リング 14.8X2.4 ...... 180 127 93500-05016-06 スクリコー,パン 5X16 ......28 93600-04040-16 スクリコー,フラット 4X40 ......29 94002-08000-05 ナット,6カク 8MM ......30 94201-20150 ピン,スプリット 2.0X15 ...... 131 94305-20102 ピン,スプリング 2X10 ...... 132 95015-54000 ピン0,ジョイント ...... 1

F-17リヤーブレーキキャリパー
			1 711140 シュー(パッド)セット,ブレーキ :リヤー...... 0.
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機
番号			タイプ
1	06435-MEJ-026	パッドセット,リヤー......	6,050 1
2	06451-443-405	シールセット,ピストン......	1
3	38510-MLC-D01	センサー,リヤーホイールスピード......	1
5	43107-KT7-761	ピストン......	1
6	43108-MBB-006	スプリングパッド......	1
7	43110-MJP-G61	ブラケットCOMP.,リヤー......	1
9	43112-MV9-016	リテナーナ......	1
10	43131-KW3-006	ポルト,ピン......	1
11	43132-KT7-761	プーツ,スリープ......	1
12	43150-MJP-G61	キヤリバーサブASSY.,リヤー(ニッシン)	1
13	43215-KZ4-J41	ピン,ハンガー......	1
14	43352-568-003	スクリュー,ブリーダー(ニッシン)......	1
15	43353-461-771	キャップ,ブリーダー......	1
16	45111-MA3-006	スリープ......	1
17	45111-MAJ-G41	リング,ストツバー......	1
18	45133-MA3-006	プーツB......	1
19	90117-MKS-F00	ポルト,フランジ6X14......	1
20	90180-MN8-006	ポルト,フランジ8X49......	1
21	90690-MGS-D81	クリップ,ケーブル 12MM......	4

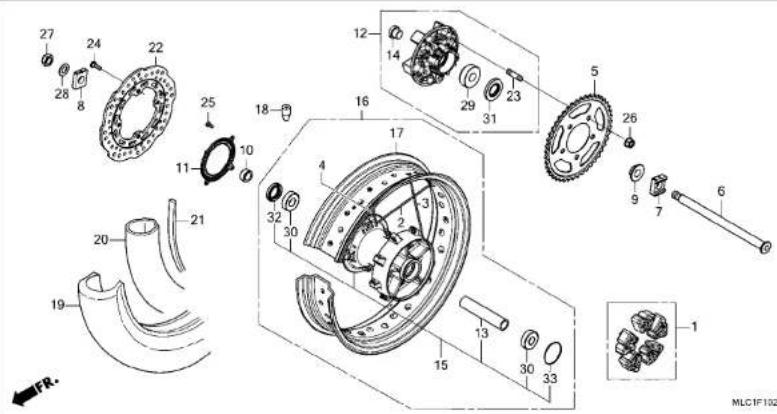

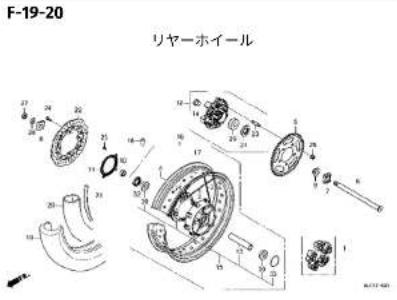

F-19-20リヤーホイール
				1 (33)
見出部品番号部品名希望使用個数適用号機XL750P 初号機終号機
番号				タイプ
1	06410-MBB-000	ダンパーセット,ホイール	2,640 1
2	06420-MKK-D00	スポークセットA,リヤー	8
3	06421-MKK-D00	スポークセットB,リヤー	16
4	06422-MKK-D00	スポークセットC,リヤー	8
5	41201-MLC-D00	スプロケット,フアイナルドリブン(45T)	1
6	42301-MKS-E00	アクスル,リヤーホイール	1
7	42305-MKS-E00	カラー,L.リヤーアクスル	1
8	42306-MKS-E00	カラー,R.リヤーアクスル	1
9	42311-MGS-D10	カラー,L.リヤーホイールサイト	1
10	42312-MGS-D10	カラー,リヤーブレーキサイト	1
11	42515-MKS-E00	リング,リヤーバルサー	1
12	42615-MLC-D00	フランジサブASSY.,フアイナルドリブン	1
13	42620-MKS-E20	カラー,リヤーアクスルディスタンス	1
14	42625-MJP-G50	カラー,B,リヤーホイールディスタンス	1
15	42635-MLC-D00	ハブサブASSY.,リヤー	1
16	42650-MLC-D10	ホイールサブASSY.,リヤー	1
17	42701-MKK-DA2	リム,リヤーカイール(18M/CXMT4.00)	1
18	42704-MEG-003	ウェイト,バランス(15G)	N
19	42711-MKS-E02	タイヤ,リヤー(METZELER)(150/70R18 M/C 70H)	1
	42711-MLC-D01	タイヤ,リヤー(ダンロップ)(150/70R18 M/C 70H)	1
20	42712-MGC-N23	チューブ,タイヤ(ダンロップ)	1
	42712-MKS-E02	チューブ,タイヤ(METZELER)	1
21	42713-MGC-N21	フラツブ,タイヤ(ダンロップ)	1

F-19-20リヤーホイール
見出部品番号部品名 XL750P 初号機 終号機		タイプ
21) 42713-MKS-E02 フラツプ (METZELER) ジカ 122 43251-MJP-G51 ディスク,リケーブレーキ(コタカ) ジカ23 90102-MAS-D00 ボルト,スタッド 12X25 ジカ24 90108-MLB-D00 ボルト,ブレーキディスク 8X24 ジカ25 90131-MGE-D00 ボルト,トルクス 5X8 ジカ26 90302-MKT-D01 ナットU,フランジ 12MM ジカ27 90306-MCS-G01 ナット,U 18MM ジカ28 90401-KZ4-890 ワッシャー 18X32X2 ジカ29 91051-MAS-D03 ベ アリング,ラジアルボール 63/22・30 91053-MKY-D51 ベ アリング,ラジアルボール 6204UU(NSK) 2
31 91252-MAS-D03 ダストシール 30X56X7.5 ジカ32 91253-443-761 ダストシール 30X47X8(アライ) ジカ33 91351-MGS-D30 Oリング 55X2 ジカ

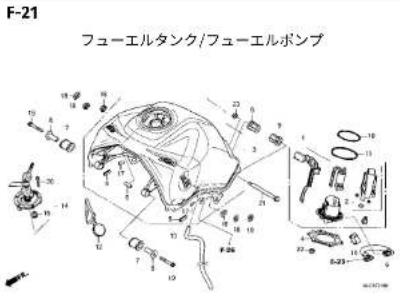

F-21 フューエルタンク / フューエルポンプ
		1 (10,11)
見出 郵品番号部品名		希望使用個数適用号機 XL 750 P 初号機 終号機 タイプ
1	16700-MLC-D01 ボンブユニット,フコーエル ......	42,400 1
2	16730-MLB-D01 フイルタ-ASSY.,フコーエル ......	1
3	17500-MLC-D10ZA タンタASSY.,フコーエル(WL) *MH196*......ロスホワイト	1
4	17506-MLB-D00 プレート,フコーエルポンプセッティング •	1
5	17516-KCZ-000ZB トリム,フコーエルタンク *MH1*......ブラック	3
6	17526-MLB-D01 ホースCOMP.,フコーエルフィード ......	1
7	17534-MKN-D50 ラバー,フロントタンクマウンティング ......	2
8	17538-K77-900 カラー ......	2
9	17572-KPP-T00 グツション,フコーエルタンクリヤーピボット •	2
10	17572-MKT-D00 ガスケット,フコーエルポンプ ......	1
11	17573-MKT-D00 シール,ダスト ......	1
12	17576-MLB-D00 ストラップ,フコーエルタンク ......	1
13	17590-MLB-D00 チューブ,タンクドレン ......	1
14	17620-MJS-J33 キャップCOMP.,フコーエルフィラー ......	1
15	17621-MGP-D62 シール,ブリーザー ......	1
16	53781-SEO-952 クリップ,リターンホース ......	1
17	80103-MFE-670 ラバー,テールライト ......	2
18	83551-300-000 グロメット,エアークリーナーケース ......	6
19	90021-GHB-740 ボルト,フランジ 6X40(S-SHDR) -	2
20	90110-MGP-D60 ボルト,ソケット 4X24(ステンレス) ......	3
21	90135-MS2-000 ボルト,タンクヒンジ ......	1
22	90201-415-000 ナット,キャップ 6MM ......	6
23	90301-473-003 ナット,U 6MM(フセラシ) ......	1

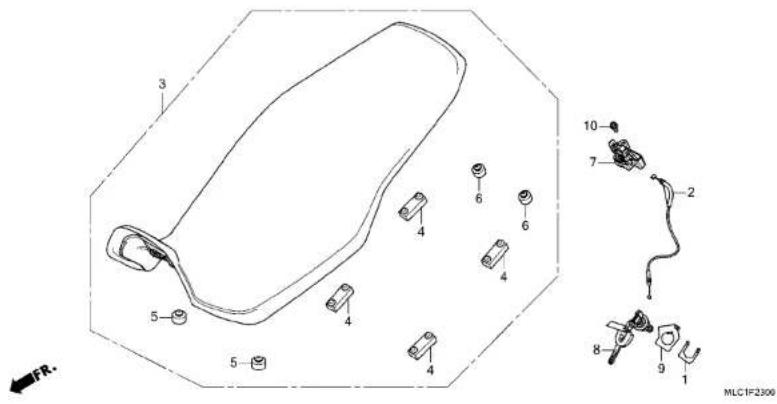

F-23 シート
		2 811175 ケーブル,シートロック...... 0.5
見出部品番号部品名希望使用個数適用号機 XL 750 P 初号機 終号機		タイプ
番号
1	75581-MJN-A00 スプリング,ロツクキーセツティング ...... 280 1
2	77156-MLC-D01 ケープル,シートロック ...... 1
3	77200-MLC-D00ZA シートASSY.,ダブル *TYPE2* ...... 1
4	77205-286-000 ラバー-B,シートセツティング ...... 4
5	77206-426-000 ラバー,シートセツティング ...... 2
6	77206-GF0-000 ラバー,シートクッション ...... 2
7	77220-MLC-D01 フック,シートキャッチ ...... 1
8	77239-MKA-D73 キー,シートロック(WAVE) ...... 1
9	77582-MLC-D00 ステー,シートロックケープル ...... 1
10	90021-GHB-620 ボルト,フランジ 6X12(S-SHDR) . 1

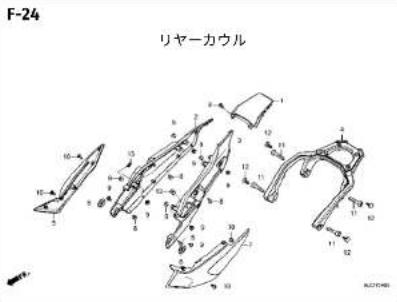

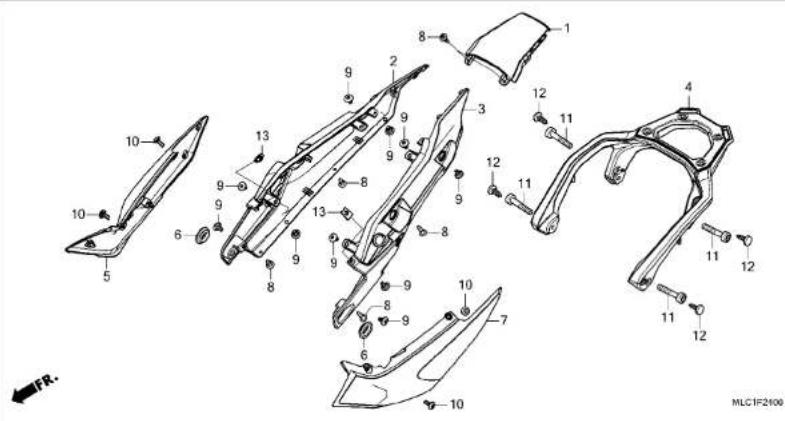

F-24リヤーカウル
			1 4111M5 カウル,シート:センター......0.5
見出部品番号部品名希望使用個数適用号機XL7SOP初号機終号機タイプ
番号
1	77231-MLC-D00 カウル,リヤーセンター ......	1,450	1
2	77240-MLC-D00 カウル,R.リヤー ......		1
3	77250-MLC-D00 カウル,L.リヤー ......		1
4	81210-MLC-D00ZA キャリヤー,リヤー*MH460M"...オメガ"シルバ"メタリック		1
5	83500-MLC-D00ZA ムバ" - セットA,R.サイド"(WL)*TYPE3"......		1
6	83551-GE2-000 グロメット,エアークリーナーケース ......	2
7	83600-MLC-D00ZA カバ" - セットA,L.サイド"(WL)*TYPE3"......		1
8	90116-SP0-003 クリップ",バンパーシール ......	6
9	90122-MJK-N20 スクリュー,スペシャル 5X11 ......	10
10	90132-MJE-D40 スクリュー,バン 5X14 ......	4
11	90158-MLC-D00 ボルト,ソケット 8X45 ......	4
12	90656-MGH-641 クリップ",ブラシ ......	4
13	90677-KAN-961 ナット,クリップ 5MM ......	2

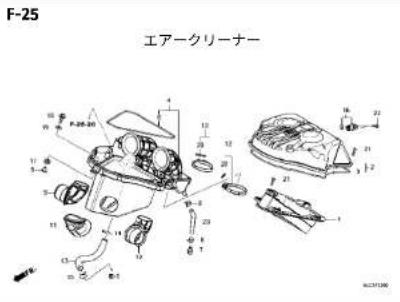

F-25エアークリーナー
			1 (3,6)
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機
编号
1	17210-MLB-D00	エレメントCOMP.,エアークリーナー......	4,460 1
2	17220-MLB-D00	カバー-COMP.,エアークリーナー......	1
3	17222-MLB-D00	シール,エアークリーナー......	1
4	17225-MLB-D00	ケースサブ ASSY.,エアークリーナー......	1
5	17232-KYJ-900	カラー,エアークリーナーマウンティング......	1
6	17232-MLB-D00	シール,エアークリーナーケース......	1
7	17237-MGS-D30	プラグ......	1
8	17238-MGS-D30	クランプ,チューブ......	2
9	17241-MLB-D00	ジョイント,R.ダクト......	1
10	17242-MLB-D00	ジョイント,L.ダクト......	1
11	17243-MLB-D01	ダクト,センター......	1
12	17257-MLB-D00	バント,コネクティング チューブ......	2
13	17265-MLB-D00	チューブ,プリーサー......	1
14	17369-KB4-670	クリップ,プリーサーチューブ......	1
15	17724-102-700	クリップ,サブタンクホース......	1
16	37880-KWW-C01	センサーASSY.,エアーテンプレチャー......	1
17	83545-KCJ-690	ラバー,サイド カバー......	1
18	90013-GHB-660	ボルト,アランジ 6X22......	1
19	90503-MLB-D00	ワッシャー,プレイン 6MM......	1
20	93500-04025-0H	スクリュー,バン 4X25......	2
21	93903-25480	スクリコー,タツピング 5X20......	14
22	93913-255J0	スクリコー,タツピング 5X20......	2
23	95003-23010-60	チューブ,ビニール 8X12X100(95003-23001-60M)	1

F-25-20エアーインジェクションソレノイドバルブ
MLCIF2520
			7 314130 バルブ,セカンダリーエアーコントコール...... 1.8
見出部品番号部品名希望使用個数適用号機XL7SOP初号機終号機タイプ
番号
1	15772-551-000	クリップ,ブリーザーチコーブ...... 225	2
2	17367-MJ1-000	クリップ(ヒ,チューブ......)	1
3	17369-KB4-670	クリップ,ブリーザーチコーブ......	1
4	18613-MLB-D00	チューブ,エア-インジエクションソレノイド......	1
5	18653-MLB-D00	チューブ(AISV-エア-クリーナー)......	1
6	33111-MJN-A00	カラー......	2
7	36450-KVK-902	パルプASSY.,エア-インジエクションソレノイド......	1
8	36451-MLB-D00	ステー,エア-インジエクションソレノイド......	1
9	36455-MLB-D00	ラバー(AISV)......	2
10	90021-GHB-630	ポルト,フランジ 6X14(S-SHDR) ·	1
11	90021-GHB-670	ポルト,フランジ 6X22(S-SHDR) ·	2

F-26 キャニスター
MLC1F2500
		1 3141A4 キャニスター...... 0.3
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機		タイプ
番号
1	17410-MLB-D01 キャニスターCOMP.......8,800 1
2	17411-MLB-D00 ラバー、キャニスターマウンティング......2
3	17412-MLB-D00 チューブ、オーブンエアー......1
4	17414-MKT-D00 チューブ B(PCSV-ジヨイント)......1
5	17414-MLB-D00 チューブ(PCSV-キャニスター)......1
6	17419-MLB-D00 チューブ、フユーエルタングジヨイント......1
7	17423-MLB-D00 チューブ、キャニスタートレン......1
8	17430-MLB-D00 ステーCOMP.._パージコントロールソレノイド1
9	19126-KM1-010 ジョイント、チューブ......1
10	36162-K0Z-901 パルプ、パージコントロールソレノイド1
11	94050-05080 ナツト、フランジ 5MM......2
12	95002-40800-08 クランプ、チューブ(D8)......1
13	95002-41000-08 クランプ、チューブ(D10)......1
14	95005-35270-20 チューブ 3.5X270(95005-35001-20M) 1

F-27 エキゾーストマフラー
見出 郵品番号部品名 希望使用個数適用号機 XL 750 P 初号機 終号機
1	18150-MLC-D01 パイブCOMP.,エキゾースト ......	130,100	1
2	18291-MM8-880 ガスケット,エキゾーストパイプ ......	2
3	18293-MNO-000 ラバー,プロテクター ......	2
4	18310-MLC-D00 マソラーCOMP.,エキゾースト ......	1
5	18340-MLB-D00 カバー-COMP.,マフラー ......	1
6	18345-MBT-610 ラバー,プロテクターマウンティング ......	1
7	18371-MLB-D00 パント°,マフラー ......	1
8	18391-MEL-000 パッキン,マフラー ......	1
9	18420-MGZ-J00 カラー,マフラーマウンティング ......	1
10	18421-MGZ-J00 ラバー,マフラーマウンティング ......	1
11	18422-MFJ-D10 ラバー,エキゾーストパイプマウンティング ......	1
12	18423-MGC-N20 カラー,エキゾーストパイプマウンティング ......	1
13	36533-MLB-D01 センサー,エアーフローエルレシオ ......	1
14	90103-KCM-620 ボルト,フランジ 8X35 ......	1
15	90113-GFP-B00 スクリュー,パン 6X12 ......	1
16	90304-ME1-670 ナット,キャップ 8MM ......	4
17	90501-MGC-N20 ワッシャー 8.5X38 ......	1
18	90690-MEF-800 クランプ,ハーネス ......	1
19	94050-08000 ナット,フランジ 8MM ......	1
20	94103-08000 ワッシャー,プレイン 8MM ......	1
21	96300-08050-04 ボルト,フランジ 8X50 ......	1
22	96400-08040-04 ボルト,フランジ 8X40 ......	1

F-29 ペダル
-MLC1F2000		1 4101A1 ベダル,ギーチェンジ...... 0.2
見出部品番号部品名希望使用個数適用号機XL750P 初号機終号機		タイプ
1 24705-MLC-D00 ベダルCOMP.,ギーチエンジ ...... 6,150 12 24706-MK3-770 ラバー,ダストツール ...... 43 24710-MLC-D00 アームCOMP.,ギーチエンジ ...... 14 24781-KR3-770 ラバー,ギーチエンジベダル ...... 15 35350-MKJ-E51 スイッチASSY.,リヤーストップ ...... 16 35357-HP0-A00 スプリング,ストップスイッチ ...... 17 46500-MLC-D00 ベダルASSY.,リヤープレーキ ...... 18 46511-MJF-A00 スプリング,ブレーキペダル ...... 19 90030-GHB-660 ホルト,フランジ 6X20 ...... 110 90115-MLC-D00 ホルト,チエンジピホット ...... 111 90165-MLA-A00 ホルト,タイロッド ...... 112 90301-MGZ-J00 ナツト,スペシャル 6MM(ヒダリネジ) . 113 90451-GBL-870 ワッシャー 14MM ...... 114 90601-KAF-003 クリップ,スイッチカバー ...... 115 90690-MEF-800 クランプ,ハース ...... 116 94002-06070-OS ナツト,6カク 6MM ...... 117 94511-14000 サークリップ,エキスターナル 14MM ...... 118 24724-MBW-D21 カバー,ダスト ...... 2

F-30ステップ
	5 4101N2 ホルダー,ステップ :ライト......04
見出部品番号部品名希望使用個数適用号機XL750P初号機終号機
1 28333-300-000 スプリング,オックスターターストツバー ... 210 23 50603-KA3-710 ピン,ステップ ジヨイント ...... 24 50603-MLC-D00 ピン,ステップ ジヨイント ...... 25 50610-MLC-D00ZA プラケットCOMP.,R.ステップ*NHA86M*マットパリスティックブラックメタリック 16 50617-KZ4-J40 スプリング,R.ステップリターン ...... 17 50617-MKK-D00 ステップCOMP.,R. ...... 18 50618-KZ4-J40 スプリング,L.ステップリターン ...... 19 50620-MLC-D00ZA プラケットCOMP.,L.ステップ*NHA86M*マットパリスティックブラックメタリック 110 50627-MKK-D00 ステップCOMP.,L. ...... 111 50661-MKK-D00 ラバー,メインステップ ...... 212 50662-MKK-D00 プレート,ステップ ラバーセツティング ... 213 50710-MLC-D00ZA ホルダー,R.ピリオンステップ*NHA86M*マットパリスティックブラックメタリック 114 50718-MLC-D00 プレート,ピリオンステップ クリック ...... 215 50720-KT7-761 パー,R.ピリオンステップ ...... 116 50720-MLC-D00ZA ホルダー,L.ピリオンステップ*NHA86M*マットパリスティックブラックメタリック 117 50730-KT7-761 パー,L.ピリオンステップ ...... 118 90102-MW3-600 ボルト,フランジ 6X10 ...... 219 90105-MKN-D50 ボルト,ソケット 8X28 ...... 6
F-30ステップ
MLC1F3300
見出希望使用個数適用号機部品番号部品名 XL 750P 初号機 終号機		タイプ
20 90118-MJN-A00 ボルト, ソケット 10X28 ······· 275 2
21 94101-06000 ワッシャー, プレイン 6MM ······· 2
22 94102-10000 ワッシャー, プレイン 10MM ······· 2
23 94201-16120 ピン, スプリット 1.6X12 ······· 2
24 94201-20180 ピン, スプリット 2.0X18 ······· 2
25 96211-08000 ボール, スチール #8(1/4) ······· 2

F-31 サイドスタンド
MLCIF3100
	1 615195 スイッチ,サイドスタンド...... 1.1
見出 部品番号部品名 希望使用個数適用号機 XL7SOP 初号機 終号機
1 35700-MLC-D01 スイッチASSY.,サイドスタンド ...... 4,020 12 50530-MLC-D00 バーコCOMP,サイドスタンド ...... 13 50541-MEW-920 スプリング,サイドスタンド ...... 14 90108-MK6-670 ホルト,サイドスタンドピポット ...... 15 90147-MCE-950 ホルト,スペシャル 6X16 ...... 16 90203-MF9-710 ナツト,サイドスタンド ...... 1
F-32スウィングアーム
	3 410195 ケース,ドライブチェーン...... 0.1
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機		タイプ
2 52161-MLC-D00 カラー,チエンガード ...... 155 23 40510-MKS-E00 ケース,ドライブチエン ...... 14 40545-MLB-D01 ジョイント,ドライブチエン(ダイドー) 140545-MLB-D02 ジョイント,ドライブチエン(RK JAPAN) 15 40540-MLC-D01 テエン,ドライブ(ダイドー)(DID520VM5-130ZB)(ヒョウジュンリンク126L) 140540-MLC-D02 チエン,ドライブ(RK JAPAN)(RK520KZ0Z2-130LJ)(ヒョウジュンリンク126L) 16 52101-MLC-D00 ボルト,スウィングアームピポット ...... 17 52141-MKS-E00 カラー,A,ピポット ...... 18 52143-MLB-D00 カラー,L,ピポットディスタシス ...... 19 52143-MKS-E00 カラー,R,ピポットディスタシス ...... 110 52160-MKS-E00 ガード,チエン ...... 111 52170-MLC-D00 スライダー,チエン ...... 112 52171-KRG-000 ワツシャー,チエンスライダー ...... 213 52171-MAN-620 ワツシャー,チエンスライダー ...... 215 52200-MKS-E00ZB スウィングアームサブ ASSY., リャー*TYPE1* ...... 116 9010G-MCF-D00 ボルト,6カク 8X50 ...... 217 9010T-MJP-G50 スクリュー,バン 5X12 ...... 418 90118-MJK-N20 スクリュー,スペシャル 6X14 ...... 219 90119-MKS-E00 ボルト,スペシャル 6X20 ...... 220 90305-MY5-731 ナツト,U 16MM ...... 1

F-32 スウィングアーム
見出 部品番号部品名	希望使用個数適用号機 XL 750 P 初号機 終号機 タイプ
21 90309-357-000 ナット,6カカ 8MM ········ 300 2
22 91063-MZ1-003 ベ アリング ,ニードル 24X31X28 ·	1
23 91071-MT7-003 ベ アリング ,ニードル(NTN) ······ 1
24 91202-MAL-601 ダストシール 25X33X4 ········	2
25 91203-GC8-003 オイルシール 24X31X3.5 ········	1
26 91214-MAL-601 ダストシール 23X35X5 ········	1
27 94520-35000 サーキリップ ,インターナル 35MM ······ 1
28 96100-60030-10 ベ アリング ,ラジ アルボール 6003 ·	1
29 52141-MLC-D00 カラー,センターピ ポ ツトディスクランス ···	1
30 40511-MLC-D00 カラー,チエンケース ········ 1
31 90119-MKJ-D00 スクリュー,パン 6X20 ········	1
32 90304-MLC-D00 ナット,スペシャル 6MM ········	1
F-33リヤークッション
	1 512115 クッションASSY.,リヤー...... 0.3
見出部品番号部品名希望使用個数適用号機XL750P 初号機終号機タイプ
1 52400-MLC-J11 クツションASSY.,リヤー...... 74,000 16 52462-MJP-650 カラーB,クツションアーム...... 17 52463-MGS-D10 カラーB,クツションアーム...... 18 52463-MJP-650 カラーC,クツションアーム...... 19 52464-MJP-650 カラーD,クツションアーム...... 110 52465-MKK-D00 アームサブ ASSY.,クツション...... 112 52475-MJP-650 ロットサブ ASSY.,クツションコネクティング...... 113 52486-MCB-611 カラーA,リヤークッションアツバー...... 114 52487-MCB-611 カラーB,リヤーケッションアツバー...... 115 87516-KS7-832 ラベル,リヤーダンパーワーニング...... 116 90121-MLC-D00 ボルト,フランジ 10X115 ...... 117 90122-MLC-D00 ボルト,フランジ 10X53 ...... 121 90128-MJP-G50 ボルト,ソケット 12X91 ...... 123 90130-MLG-E00 ホルト,フランジ 10X106 ...... 124 90153-KFO-000 ホルト,フランジ 10X55 ...... 125 90305-MLB-D01 ナットU,フランジ 10MM ...... 426 90305-MLC-D01 ナットU,フランジ 12MM ...... 128 91052-MGS-D31 ベ アリング,ニードル 17X24X30 .. 429 91071-K45-NL1 ベ アリング,ニードル 17X24X17(FAG) (FAG) 130 91071-KSP-901 ベ アリング,ニードル 20X26X20 .. 231 91254-KS6-003 ダ ストシール 20X26X4.5(アライ) .. 232 91262-KV3-831 ダ ストシール 17X24X5(アライ) .... 233 91077-GS2-702 ベ アリング,ニードル 16X22X12 .. 134 91351-GS2-701 ダ ストシール,リヤーケッションアッパー... 2

F-34リヤーフェンダー
	1 4131G4 マッドガード:リヤー......01
見出部品番号部品名希望使用個数適用号機XL750P初号機終号機		タイプ
1 17218-MLC-D00 マッドガード......3,450 12 19639-GBC-000 ラバー・マウンティング......15 77212-MFJ-D00 プロテクター、ラバー......27 80105-MLC-D00 フエンダーCOMP.B、リヤー......10 80110-MKS-A00 フエンダーA、リヤー......11 80115-MKS-E00 ステー、フエンダーA......12 80116-MKS-E00 ブラケット、ライセンスライト......13 80118-MFJ-D00 カラー、フエンダー......414 80129-MEG-000 ラバー、リヤーフレーム......215 90020-GHB-670 ボルト、フランジ 6X22......416 90113-MGP-D00 スクリュー、スペシャル 5X14......220 90122-MJK-N20 スクリュー、スペシャル 5X11......222 90402-GBO-900 ワッシャー、ナンバーープラケットセツティング......223 90505-MC4-000 グロメットA、エアークリーナーケース......24 90525-030-000 ワッシャーB、バンドルホルダーセツティング......425 90677-KAN-961 ナット、クリップ 5MM......1026 90899-422-610 ブラグ、コーンタイプ......127 93903-24480 スクリュー、タッピング 4X16......228 93903-25280 スクリュー、タッピング 5X12......229 94103-04700 ワッシャー、プレイン 4MM......230 94103-06800 ワッシャー、プレイン 6MM......231 44125-MN5-000 カラー、フロントオイールカバー......(リヤー)4
F-35ウインカー
			1 (3)
MLCIF3500
見出部品番号部品名希望使用個数適用号機XL750P初号機終号機
番号
1	33400-MKS-E01	ウインカ-ASSY.,R.フロント......	7,600 1
2	33411-MKK-A00	カラー,ウインカー......	2
3	33412-MKH-D00	ラバー,R.ウインカーマウンティング......	1
4	33450-MKS-E01	ウインカ-ASSY.,L.フロント......	1
5	33452-MKH-D00	ラバー,L.ウインカーマウンティング......	1
6	33600-MKS-E01	ウインカ-ASSY.,R.リヤー......	1
7	33650-MKS-E01	ウインカ-ASSY.,L.リヤー......	1
8	93401-05040-08	ポルトワッシャー 5X40......	2
9	33411-MKH-D00	カラー,ウインカー......	2
10	33412-MKP-D40	ラバー,R.ウインカーマウンティング(L.リヤー)......	1
11	33452-MKP-D40	ラバー,L.ウインカーマウンティング(R.リヤー)......	1
12	93401-05025-08	ポルトワッシャー 5X25......	2

3

F-36 テールライト / ライセンスライト
MLCIF3500
				2 6161D5 テールライトユニット...... 0.6
見出 部品番号部品名 希望使用個数適用号機 XL7SOP 初号機 終号機
编号
1	19639-GBC-000	ラバー,マウンティング......	85	2
2	33701-MKS-E01	テールライトユニット......		1
3	33705-MKS-E00	カラー,テールライト......		2
4	33720-MKS-E01	ライトASSY.,ライセンス......		1
5	33741-MS6-921	リフレクター,リフレックス(スタンレー)......		1
6	93404-05020-08	ポルトワッシャー 5X20......		2
7	90008-ZM7-000	ポルト 4X10......		2
8	90301-MG8-000	ナツト,フランジ 5MM(フセラシ)......		1

F-37 バッテリー

MLC1F3700

見出部品番号部品名希望使用個数適用号機XL750P 初号機終号機

1 31500-MCL-023 バッテリー(VTZ10S)(6S コアリ) ジカ 12 32406-MLB-D00 カバー、スターターマグ ネテックスイツチ 13 35850-MT4-003 スイツチASSY、スターターマグ ネテック 14 35856-MLB-D01 ラバー、ショック 15 90111-MR5-000 ボルト、ソケット 5X9 26 95012-17001 バント F、バッテリー(155MM) 17 98200-33000 ヒユーズ、プレート(30A) 2

F-38 ワイヤーハーネス
見出 部品番号部品名		希望使用個数適用号機XL7SOP 初号機終号機
番号			タイプ
1	31600-MKN-D51	レクチファイーASSY.,レギユレート...	21,600 1
2	31730-MAS-601	ダイオードASSY.,スリーウエイ(スミトモ)	1
3	32100-MLC-J10	ハーネス,ワイヤー......	1
4	35160-MGS-D31	センサーASSY.,バンクアングル......	1
5	38120-KCZ-J71	ホーンCOMP.(ロー)...	1
6	38255-MLB-D00	カバー-COMP.,アッパー......	1
7	38501-MKP-DN1	リレーCOMP.,パワー(MICRO ISO 4P)	6
8	38506-KZZ-900	カバー,リレー(2P)......	1
9	38770-MLC-J11	PGM-FTユニット......	1
10	38940-MKR-D11	チャージャーコニット,USB(TYPE-C)	1
11	38941-MLA-A00	カバー,USBチャージャー(TYPE-C)	1
12	38942-MLA-A00	キャツプ,USBチャージャーカバー......	1
13	38950-MLC-D01	コントロールユニット,ボディ......	1
14	90020-GHB-640	ボルト,フランジ6X16......	2
15	90025-GHB-630	ボルト,フランジ6X14......	1
16	90026-GHB-670	ボルト,フランジ6X22(S-NSHF)	2
17	90036-GHB-630	ボルト,フランジ8X14......	1
18	90651-KVG-003	バノド,ワイヤー165MM(ブラック)	5
19	90652-HC4-003	クランプ,ハーネス......	1
20	90690-GHB-651	クリップ,ケーブル15MM......	1
21	90690-GHB-661	クリップ,ケーブル20MM......	1
22	90690-MEF-800	クランプ,ハーネス......	1
23	90690-SAO-003	ストラップ,ワイヤーハーネス25MM(ブラック)	1

F-38 ワイヤーハーネス
見出希望使用個数適用号機部品番号部品名 XL750P 初号機 終号機
24 91771-MKK-H11 キャップ,ダミー(6P)(レソド)...... 170 125 98200-41000 ヒユーズ,ミニ(10A)...... 926 98200-41500 ヒユーズ,ミニ(15A)...... 327 98200-43000 ヒユーズ,ミニ(30A)...... 328 89012-GFM-900 パンド,ツール...... 129 32605-GEV-761 キャップ,ダミー(WPC 4P 090 M)(ナチュラル) (ナチュラル) 130 39504-MKL-J00 テープA,ダブルフェイス...... 131 39505-KSV-K70 テープB,ダブルフェイス...... 132 39520-MKL-J01 ETCユニット(2.0)...... 133 39530-MKL-J01 アンテナASSY.,ETC(2.0)...... 134 90650-KV6-003 パンド,ワイヤー 95NM...... 135 90690-MEF-800 クランプ,ハーネス...... 2

F-38-20イグニッションコイル
MLCIF3820
	2 6141C8 コイル,イグニッション:レフト......1.
見出部品番号部品名希望使用個数適用号機XL7SOP初号機終号機タイプ
1 18365-MEE-D00 ワツシャー,ラバー 8.5X13X2.5 ... 150 42 30510-MLB-D01 コイルCOMP.,イグニツション ...... 23 30520-ML7-D00 スペーサー,イグニツションコイル ...... 44 30550-MLB-D00 ステ-COMP.,R.イグニツションコイル .. 15 30560-MLB-D00 ステ-COMP.,L.イグニツションコイル .. 16 30700-K95-A21 キャップ ASSY.,ノイズサブレッサー ... 27 61101-K1T-A10 カラー,リフレクター ...... 48 92101-06020-4J ボルト,6カク 6X20 ...... 49 93404-06016-08 ボルトウツシャー 6X16 ...... 4
F-39 フレームボディ
MLC1F3000
		1 410100 ボディ,フレーム...... 8.7
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機		タイプ
番号
1	50100-MLC-D00ZA ボディCOMP.,フレーム*NHA86N*マットルリスティックブラックメタリック	1
2	50350-MLB-D00 プレートCOMP.,R.フロントエンジンハンガー	1
3	50360-MLB-D00 プレートCOMP.,L.フロントエンジンハンガー	1
4	50401-MLC-D00 カバー,R.ビポット............	1
5	50451-MLC-D00 カバー,L.ビポット............	1
6	90101-MLB-D00 ホルト,フランジ 12X40............	2
7	90102-MLB-D00 ホルト,フランジ 10X67............	4
8	90103-MLB-D00 ホルト,フランジ 10X156............	1
9	90104-MLB-D00 ホルト,フランジ 12X160............	1
10	90364-MEJ-000 ナツト,フランジ 12MM............	1
11	94050-10070 ナツト,フランジ 10MM............	5
12	90104-MLC-D00 ホルト,スペシャル 8X16............	2

F-41 ラジエター / リザーブタンク
見出	部品番号部品名	希望使用個数適用号機
		XL750P	タイプ
编号
1	19010-MLC-A01	ラジエタ-COMP.	54,400 1
2	19014-KEA-003	ナット,ピッティング(6MM)	4
3	19015-MLB-D01	シュラウドCOMP.	1
4	19020-MFG-D01	ノアンCOMP.,ターリング	1
5	19030-MLB-D01	モーターASSY.,ファン	1
6	19032-MLB-D00	グリル,ラジエター	1
7	19037-GEE-710	キャップCOMP.,ラジエター(T.RAD)	1
8	19046-PAA-A00	ラベル,ラジエターキャップ	1
9	19051-KA3-830	ラバー,ラジエターマウンティング	4
10	19052-MGH-640	カラー,ラジエターマウンティング	2
11	19101-MLB-D00	タンク,リザーブ	1
12	19103-MLB-D00	ステー,リザーブ タンク	1
13	19107-MLB-D00	ステー,チューブ クランプ	1
14	19109-KBP-900	キャップ,リザーブ タンク	1
15	19130-MLB-D00	ステー,ラジエターアツバー	1
16	43159-MLB-D00	ステーB,オイルカップ	1
17	90021-GHB-610	ボルト,フランジ GX10(S-SHDR)	1
18	90026-GHB-620	ボルト,フランジ GX12(S-NSHF)	2
19	90116-MJM-D40	ボルト,スペシャル GX16	1
20	90116-SPO-003	クリップ,バンバーシール	2
21	90118-MJK-N20	スクリュー,スペシャル 6X14	2
22	90120-KCR-003	ボルトワッシャー 6X16	4
23	90129-463-770	カラー,リフレクターセツティング	2
24	90196-MBB-003	ボルト,フランジ 5X10	3
25	90303-MGZ-J40	ナット,クリップ 6MM	2

F-41ラジエター / リザーブタンク
見出希望使用個数適用号機部品番号部品名XL750P初号機 終号機
番号
26 90315-MK3-003 ナツト,セレイト 5MM ...... 130 127 93404-06028-07 ホルトワッシャー 6X28 ......228 94050-06070 ナツト,フランジ 6MM ...... 229 95002-02100 クリッブ,チューブ(B10) ...... 330 95005-50500-30 チューブ 5X500(95005-50001-30M) 131 95005-55880-20 チューブ 5.3X880(95005-55001-20M) 132 84706-163-670 カラー,テールライトマワンティング ...... 2

F-43 フロントカバー
	1 4131FW DAV^ ,ヘッドライト :アッパ°·········0.
見出 部品番号部品名 希望使用個数適用号機 XL750P 初号機 終号機
1 64131-MLC-D00 カバ°-A,フロントアツバ°- ...... 7,000 12 64132-MLC-D00 バイザー...... 13 64205-166-610 ワツシャー,スケリーンセツァイング ...... 44 64224-MLC-D00 ステー,R.スクリーン ...... 15 64234-MLC-D00 ステー,L.スクリーン ...... 16 64241-MKP-J80 キャツブ,パイプエンド ...... 27 64260-MLC-D00 パネル,メーター ...... 18 64285-MKP-J00 グロメット,イソナーパスル ...... 19 64501-MLC-J10 ステーCOMP.,フロントアツバーカウル ... 110 67101-MLC-D00 ウインド"スクリーン ...... 111 83551-GE2-000 グロメット,エアークリーナーケース ...... 412 90111-KW3-003 ナット,カウルセツティング 5XM ...... 413 90114-MKC-A00 スクリュー,スペシャル 5X15 ...... 214 90116-SPO-003 クリツブ,パシバーシール ...... 215 90122-MJK-N20 スクリュー,スペシャル 5X11 ...... 216 90134-MJE-D00 スクリュー,パン 5X16 ...... 417 90443-KTM-970 ナット,キャップ 8MM ...... 218 90504-964-000 ワツシャー,スラスト 5KM ...... 419 90507-ZV1-000 ワツシャー,ナイロン 9KM ...... 420 90677-KAN-961 ナット,クリップ 5MM ...... 221 93401-06012-08 ボルトワツシャー 6X12 ...... 422 93903-24380 スクリュー,タツピング 4X12 ...... 323 95801-08032-00 ボルト,フランジ 8X32 ...... 2
F-45ミドルカウル
見出部品番号部品名希望使用個数適用号機XL750P初号機終号機
164230-MLC-D00カウル,R.インナー......3,8001264240-MLC-D00カウル,L.インナー......1364310-MLC-D10ZAカウルASSY.,R.サイド(WL)*TYPE1*......1464330-MLC-D00カバー,R.プロントサイド......1564337-MLB-D00ジコイント,ダクト......2664350-MLC-D00マツト,サイド カウル......2764360-MLC-D10ZAカウルASSY.,L.サイド(WL)*TYPE1*......1864430-MLC-D00カバー,L.プロントサイド......1964602-MFJ-J00マツトA,L.リヤーアンダーカバー......(サユニシヨウ)21083151-MLC-D00シエルター,フユーエルタンク......11183521-MLC-D00カバー-B,R.サイド......11283551-GE2-000グロメット,エアークリーナーケース......81383621-MLC-D00カバー-B,L.サイド......11490085-MCZ-000ポレト,スペシャル6X17......21590116-KOA-E11リベツット,ブツシコ6MM......121690116-SPO-003クリップ,バンパーシール......41790118-MJK-N20スクリュー,スペシャル6X14......21890119-MKS-E00ポルト,スペシャル6X20......21990122-MJK-N20スクリュー,スペシャル5X11......122090130-MKN-D50スクリュー,バン6X8......22190132-MJE-D40スクリュー,バン5X14......22290677-KAN-961ナツト,クリップ5MM......12

見出	部品番号部品名		希望使用個数適用号機		タイプ
			XL750P	初号機終号機
编号
1	38235-504-003	プーラー,ミニヒューズ(スミトモ)......	115	1
2	77236-KEA-000	ワイヤーヘルメットセツティング......		1
3	80123-GN5-900	バンドツール......		2
4	89102-538-000	ドライバー,スクリー(NO.2 + -)......	1
5	89103-538-000	グリップ......		1
6	89202-MFJ-D00	スパナ,ピン......		1
7	89211-MGZ-J00	スパナ 8X12......		(1)
8	89216-HL4-A00	レンチ,プラグ(14MM)......		(1)
9	89219-KMW-601	レンチ,アイ 19MM......		(1)
	99006-19000	......	1
10	99001-10140	スパナ 10X14......		1
11	99006-12000	ハンドル,アイレンチ 12MM......		1
12	99006-24000	レンチ,アイ 24MM......		(1)
13	99008-01600	バツグ,ツール 160MM......		1
14	83606-KWS-901	バンド,ツール......		1

F-49 コーションラベル
MLC1F4000
		未案内......
見出部品番号部品名希望使用個数適用号機XL750P 初号機 終号機		タイプ
1 87505-MLC-J10 ラベル,タイヤ&ドライブチエン ...... 260 12 87508-MJJ-D31 ラベル,チェンアジャスター ...... 13 87520-MLC-J10 ラベル,カーゴリミット(8.0K6) ...... 14 87541-MLC-J10 ラベル,オイルキャパシティー ...... 15 87560-MY1-701 マーク,ドライブコーション ...... 1

F-50マーク / ストライブ
MLCIF5000
			未案内............
見出番号	部品番号部品名	希望使用個数適用号機XL7SOP初号機終号機	タイプ
1	86171-MLC-D10ZA ストライブ,R.フコーエルタンク*TYPE1*......	1
2	86172-MLC-D10ZA ストライブ,L.フコーエルタンク*TYPE1*......	1
3	86201-MLC-D00ZA マーク,R.ウイング(100MM)*TYPE3*......	1
4	86202-MLC-D00ZA マーク,L.ウイング(100MM)*TYPE3*......	1
5	86641-MLC-D10ZA ストライブ A,R.サイド カウル*TYPE1*......	1
6	86642-MLC-D10ZA ストライブ A,L.サイド カウル*TYPE1*......	1
7	86643-MLC-D10ZA ストライブ B,R.サイド カウル*TYPE1*......	1
8	86644-MLC-D10ZA ストライブ B,L.サイド カウル*TYPE1*......	1
9	86831-MLC-D00ZA マーク,サイド カバーA*TYPE3*......	2

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出
04000		49 1	14902-MBB-000 27 16	15516-MLB-D00 39 7	17620-MJS-J33 70 14	19527-MLB-D00 47 12
		12310-MLB-D00 25 2	14903-MBB-000 27 16	15651-MLB-D00 32 6	17621-MGP-D62 70 15	19639-GBC-000 84 2
04911-MLC-J00 39 1		12331-MLB-D00 25 3	14904-MBB-000 27 16	15772-551-000 74 1	17724-102-700 73 15	86 1
		12341-MAT-750 25 4	14905-MBB-000 27 16
06000		12391-MLB-D00 25 5	14906-MBB-000 27 16	16000	18000	22000
		49 1	14907-MBB-000 27 16
06111-MLB-D00 49 1			14908-MBB-000 27 16	16210-MLB-D00 48 1	18150-MLC-D01 76 1	22100-MLB-D01 33 1
06112-MLB-D01 50 1		13000	14909-MBB-000 27 16	16218-MKK-D00 48 2	18291-MM8-880 49 1	22116-MLB-D00 33 2
06410-MBB-000 68 1			14910-MBB-000 27 16	16400-MLB-D01 48 3	76 2	22121-MKZ-J01 33 3
06420-MKK-D00 68 2		13011-MLB-D00 42 1	14911-MBB-000 27 16	16402-MLB-D01 48 4	18293-MNO-000 76 3	22125-ML7-000 33 4
06421-MKK-D00 68 3		13101-MLB-D00 42 2	14912-MBB-000 28 16	16410-MLB-D01 48 5	18310-MLC-D00 76 4	22210-MLB-305 33 5
06422-MKK-D00 68 4		13111-MLB-D00 42 3	14913-MBB-000 28 16	16450-MKR-D11 48 6	18340-MLB-D00 76 5	22350-MLB-D01 33 6
06431-MA3-405 63 1		13112-MC7-000 42 4	14914-MBB-000 28 16	16472-MKP-T00 48 7	18345-MBT-610 76 6	22361-MKN-D11 33 7
06435-MEJ-026 67 1		13210-MLB-D00 42 5	14915-MBB-000 28 16	16542-MEL-003 48 8	18365-MEE-D00 90 1	22401-MLB-D00 33 8
06440-MKK-D00 64 1		13213-MGE-003 42 6	14916-MBB-000 28 16	16610-MKP-T01 48 9	18371-MLB-D00 76 7	22402-K87-A31 33 9
06451-443-405 67 2		13222-MS2-611 42 7	14917-MBB-000 28 16	16620-MKP-T01 48 10	18391-MEL-000 76 8	22425-MJP-G51 33 10
06451-GE2-405 63 2		13223-MS2-611 42 7	14918-MBB-000 28 16	16630-MLB-D01 48 11	18420-MGZ-J00 76 9	22810-MLB-D00 32 7
06451-MLC-D01 63 3		13224-MS2-611 42 7	14919-MBB-000 28 16	16700-MLC-D01 70 1	18421-MGZ-J00 76 10	22815-MJE-D00 32 8
06455-MLC-D01 63 4		13225-MS2-611 42 7	14920-MBB-000 28 16	16730-MLB-D01 70 2	18422-MFJ-D10 76 11	22821-MLB-D00 32 9
		13226-MS2-611 42 7	14921-MBB-000 28 16		18423-MGC-N20 76 12	22847-MLB-D00 33 11
11000		13310-MLB-D00 42 8	14922-MBB-000 28 16	17000	18601-KEA-741 25 6	22870-MLC-D01 53 1
		13313-MCS-003 42 9	14923-MBB-000 28 16		18613-MLB-D00 74 4
11102-MKE-A00 35 1		13314-MCS-003 42 9	14924-MBB-000 28 16	17201-MG9-000 48 12	18653-MLB-D00 74 5	23000
11141-MLB-D01 39 2		13315-MCS-003 42 9	14925-MBB-000 28 16	17210-MLB-D00 73 1
11203-MLB-D00 39 3		13316-MCS-003 42 9	14926-MBB-000 28 16	17218-MLC-D00 84 1	19000	23103-MLB-D01 33 12
11207-MKS-E00 39 4		13317-MCS-003 42 9	14927-MBB-000 28 16	17220-MLB-D00 73 2		23211-MLB-D00 44 1
11211-MLB-D00 38 1		13323-KG4-NA1 43 1	14928-MBB-000 28 16	17222-MLB-D00 73 3	19010-MLC-A01 92 1	23212-MLB-D00 44 2
11221-MLB-D00 39 5		13324-KG4-NA1 43 1	14929-MBB-000 28 16	17225-MLB-D00 73 4	19014-KEA-003 92 2	23220-MLB-D00 44 3
11320-MLB-D00 35 2		13325-KG4-NA1 43 1	14930-MBB-000 28 16	17232-KYJ-900 73 5	19015-MLB-D01 92 3	23421-MLB-D00 44 4
11325-MLB-D01 41 1		13326-KG4-NA1 43 1	14931-MBB-000 28 16	17232-MLB-D00 73 6	19020-MFG-D01 92 4	23431-MLB-D00 44 5
50 1		13327-KG4-NA1 43 1	14932-MBB-000 28 16	17237-MGS-D30 73 7	19030-MLB-D01 92 5	23441-MLB-D00 44 6
11330-MLB-D00 32 1		13420-MLB-D00 43 2	14933-MBB-000 28 16	17238-MGS-D30 73 8	19032-MLB-D00 92 6	23442-MM4-000 44 7
11332-MGZ-J00 32 2		13440-MLB-D00 43 3	14934-MBB-000 28 16	17241-MLB-D00 73 9	19037-GEE-710 92 7	23451-MLB-D00 44 8
11333-MLB-D00 36 1		13442-MLB-D00 43 4	14935-MBB-000 28 16	17242-MLB-D00 73 10	19046-PAA-A00 92 8	23461-MLB-D00 44 9
11334-MLB-D00 32 3			14936-MBB-000 28 16	17243-MLB-D01 73 11	19051-KA3-830 92 9	23462-MLB-D00 44 10
11336-MLB-D00 32 4		14000	14937-MBB-000 28 16	17257-MLB-D00 73 12	19052-MGH-640 92 10	23481-MLB-D00 44 11
11340-MLB-D00 41 2			14938-MBB-000 28 16	17265-MLB-D00 73 13	19101-MLB-D00 92 11	23491-MLB-D00 44 12
11345-MLB-D00 41 3		14110-MLB-D00 27 3	14939-MBB-000 28 16	17367-WJ1-000 74 2	19103-MLB-D00 92 12	23492-MGZ-J00 44 13
11351-MLB-D00 35 3		14311-MLB-D00 30 1	14940-MBB-000 28 16	17369-KB4-670 73 14	19107-MLB-D00 92 13	23501-MLB-D00 44 14
11392-MLB-D01 35 4		14401-MLB-D01 30 2	14941-MBB-000 29 16		74 3	23511-MLB-D00 44 15
50 1		14410-HL4-000 27 4	14942-MBB-000 29 16	17410-MLB-D01 75 1	19126-KM1-010 75 9	23512-MV9-670 44 16
11394-MLB-D01 32 5		14420-HL4-000 27 5	14943-MBB-000 29 16	17411-MLB-D00 75 2	19130-MLB-D00 92 15	23521-MLB-D00 44 17
50 1		14451-MLB-D00 27 6	14944-MBB-000 29 16	17412-MLB-D00 75 3	19220-MLB-D00 47 1	23801-MLB-D00 44 18
11395-MLB-D01 38 2		14510-MLB-D00 30 3	14945-MBB-000 29 16	17414-MKT-D00 75 4	19226-MLB-D00 47 2	23812-MLB-D00 35 6
50 1		14520-MLB-D01 30 4	14946-MBB-000 29 16	17414-MLB-D00 75 5		50 1
		14523-HL4-003 30 5	14947-MBB-000 29 16	17419-MLB-D00 75 6		24000
12000		49 1	14948-MBB-000 29 16	17423-MLB-D00 75 7		38 8
			14949-MBB-000 29 16	17430-MLB-D00 75 8	19305-MGZ-J01 47 3	24211-MLB-D00 46 1
12010-MLB-D00 26 1		14611-MLB-D00 30 7	14950-MBB-000 29 16	17500-MLC-D10ZA 70 3		49 1	24212-MLB-D00 46 2
12100-MLB-D00 31 1		14711-MLB-D00 27 7	14951-MBB-000 29 16	17506-MLB-D00 70 4	19311-MLB-D00 47 4	24261-283-000 44 19
12191-MLB-D01 31 2		14721-MLB-D00 27 8		17516-KCZ-000ZB 70 5	19312-MLB-D00 47 5	24310-MLB-D00 46 3
49 1		14731-MGE-010 27 9	15000	17526-MLB-D01 70 6		49 1	24315-MLB-D00 46 4
12204-HL4-305 26 2		14751-MLB-D02 27 10		17534-MKN-D50 70 7	19316-MLB-D00 47 6	24321-MEE-000 46 5
12206-MBW-000 39 6		14761-MLB-D01 27 11	15010-MKR-305 38 3	17538-KZZ-900 70 8	19320-MFJ-D01 47 7	24430-MJP-G50 46 6
12208-MEG-003 27 2		14762-MLB-D01 27 12	15100-MLB-D00 38 4	17572-KPP-T00 70 9	19501-MLB-D00 47 8	24435-MLB-D00 46 7
12208-MEG-003 27 2		14771-HL4-000 27 13	15150-MLB-D00 38 5	17572-MKT-D00 70 10	19502-MLB-D00 47 9	24610-MLB-D00 46 8
12229-MLB-D00 25 1		14775-MJP-G50 27 14	15154-MAT-000 38 6	17573-MKT-D00 70 11	19509-GEZ-D03 41 4	24613-MJP-G50 46 9
49 1		14781-HAO-770 27 15		17576-MLB-D00 70 12	19511-MKF-D41 47 10	24651-MLB-D00 46 10
12251-MLB-D01 26 3		14901-MBB-000 27 16	15410-MFJ-D02 38 7	17590-MLB-D00 70 13	19514-MKF-D41 47 11	24652-HAO-000 46 11

部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号
24705-MLC-D00	77 1	33000	37830-MLB-D01	48 13	68 18	44713-MKS-E02	64 13	50610-MLC-D00ZA 78 5
24706-MK3-770	77 2		37870-KIN-V01	31 3	42705-MEG-003	64 2		50617-KZ4-J40 78 6
24710-MLC-D00	77 3	33100-MLB-D01	51 1	37880-KWV-C01	73 16	42711-MKS-E02	68 19	45000
24724-MBW-D21	77 18	33111-MJN-A00	74 6	37971-MKR-D31	53 8	42711-MLC-D01	68 19
24781-KR3-770	77 4	33400-MKS-E01	85 1	38000	42712-MGC-N23	68 20	45107-GE2-006	63 8
		33411-MKH-D00	85 9		42712-MKS-E02	68 20	45108-KPH-951	63 9
28000		33411-MKK-A00	85 2		42713-MGC-N21	68 21	45111-MA3-006	67 16
		33412-MKH-D00	85 3	38120-KCZ-J71	88 5	42713-MKS-E02	69 21	45111-MAJ-G41	63 10
28102-ME9-000	34 1	33412-MKP-D40	85 10	38235-S04-003	96 1			67 17
28102-MEH-000	34 2	33450-MKS-E01	85 4	38255-MLB-D00	88 6	43000	45120-MLC-D01	64 14
28106-MLB-D00	34 3	33452-MKH-D00	85 5	38501-MKP-DN1	88 7		45125-MLC-D01	55 5
28110-MLB-D00	34 4	33452-MKP-D40	85 11	38506-KZZ-900	88 8	43107-KT7-761	67 5	45126-MLB-D00	57 2
28125-MLB-D01	34 5	33600-MKS-E01	85 6	38510-MLC-D01	67 3	43107-MBG-006	63 5	45127-MLB-D00	57 3
28131-MLB-D00	34 6	33603-053-650	57 1	38514-MKK-D00	55 2	43108-MBB-006	67 6	45128-MLC-D01	55 6
28333-300-000	78 1	33650-MKS-E01	85 7	38515-K94-T10	56 34	43110-WJP-G61	67 7	45131-GZO-006	63 11
		33701-MKS-E01	86 2	38520-MLC-D01	55 3	43112-WV9-016	67 9	45132-166-016	63 12
30000		33705-KW7-900	51 2	38770-MLC-J11	88 9	43131-KW3-006	67 10	45133-MA3-006	63 13
		33705-MKS-E00	86 3	38800-HL8-A01	39 13	43132-KT7-761	67 11		67 18
30291-MLB-D00	33 13	33720-MKS-E01	86 4	38940-MKR-D11	88 10	43150-WJP-G61	67 12	45150-MLC-D01	63 14
30430-MLC-K01	58 1	33741-MLA-D31	61 1	38941-MLA-A00	88 11	43155-WJP-G50	65 1	45155-MLC-D00	55 7
30433-MKA-D81	58 2	33741-MS6-921	86 5	38942-MLA-A00	88 12	43155-MLB-D00	65 2	45156-MLC-D00	55 8
30510-MLB-D01	90 2			38950-MLC-D01	88 13	43158-MLB-D00	65 3	45190-MLC-D01	63 15
30520-ML7-000	90 3	35000				43159-MLB-D00	92 16	45215-KPH-951	63 16
30550-MLB-D00	90 4			39000		43215-KZ4-J41	67 13	45216-166-006	63 17
30560-MLB-D00	90 5	35010-MLC-D00	58 3			43251-WJP-G51	69 22	45220-MLC-D01	64 15
30700-K95-A21	90 6	35100-MLB-D01	58 4	39504-MKL-J00	89 30	43310-MLC-D01	65 4	45250-MLC-D01	63 18
		35101-MLB-D01	58 5	39505-KSV-K70	89 31	43311-MLC-D01	65 5	45290-MLC-D01	63 19
31000		35105-MFJ-D01	58 6	39520-MKL-J01	89 32	43352-568-003	63 6	45504-410-003	55 9
		35106-MLC-D00	54 32	39530-MKL-J01	89 33		67 14	45510-MLC-D01	55 10
31110-MLB-D01	36 2	35111-MJE-D02	58 8			43353-461-771	63 7	45513-KKI-771	65 17
31120-MLC-D01	36 3	35113-MJE-D00	58 7	40000			67 15	45513-MMS-016	55 11
31125-MKT-D00	36 4	35135-MLC-D01	53 4			43468-MJL-D70	65 6	45517-KFR-861	55 12
31200-MLB-D01	37 1	35160-MGS-D31	88 4	40510-MKS-E00	81 3	43469-MKE-A00	65 7	45518-MEN-J01	55 13
31201-MEW-921	37 2	35200-MLC-D01	53 5	40511-MLC-D00	82 30	43503-KS6-701	65 8	45518-MFN-D01	53 9
31202-MEW-921	37 3	35335-MLC-D00	53 6	40540-MLC-D01	81 5	43504-MB2-006	65 9	45518-MMS-006	55 14
31203-MEW-921	37 4	35340-MGS-D31	55 1	40540-MLC-D02	81 5	43510-MLC-D01	65 10	45520-MGT-006	65 18
31204-MEW-921	37 5	35350-MKJ-E51	77 5	40545-MLB-D01	81 4	43511-KV3-831	65 11	45520-MMS-006	55 15
31205-HP5-601	37 6	35357-HP0-A00	77 6	40545-MLB-D02	81 4	43512-MLC-D01	65 12	45521-HA2-006	65 19
31206-MEW-921	37 7	35500-MEH-661	39 9			43514-KS6-701	65 13	45523-KA3-731	55 16
31207-HP5-601	37 8	35600-MKF-D41	39 10	41000		43517-KS6-701	65 14	45530-MA4-671	55 17
31208-MEW-921	37 9	35700-MLC-D01	80 1			43520-MB2-315	65 15
31209-MEW-921	37 10	35850-MT4-003	87 3	41201-MLC-D00	68 5	43530-MV9-006	65 16	46000
31210-MEW-921	37 11	35856-MLB-D01	87 4
31500-MCL-023	87 1			42000		44000		46182-MEL-D21	65 20
31600-MKN-D51	88 1	36000						46500-MLC-D00	77 7
31730-MAS-D01	88 2			42301-MKS-E00	68 6	44125-MNS-000	84 31	46504-MAL-D01	65 21
31909-MJP-G51	26 4	36162-KOZ-901	75 10	42305-MKS-E00	68 7	44301-MKS-E00	64 3	46511-MJF-A00	77 8
		36450-KVK-902	74 7	42306-MKS-E00	68 8	44302-MJP-G50	64 4
		36451-MLB-D00	74 8	42311-MGS-D10	68 9	44311-MJP-G50	64 5	50000
		36455-MLB-D00	74 9	42312-MGS-D10	68 10	44515-MKS-E00	64 6
32000				42515-MKS-E00	68 11	44620-MKS-E00	64 7	50100-MLC-D00ZA	91 1
		36533-MLB-D01	76 13	42524-T5A-003	55 4	44635-MKS-E00	64 8	50350-MLB-D00	91 2
				42615-MLC-D00	68 12	44650-MKS-ND0	64 9	50360-MLB-D00	91 3
				42620-MKS-E20	68 13	44701-MKK-DA2	64 10	50401-MLC-D00	91 4
				42625-MJP-G50	68 14	44711-MKS-E02	64 11	50451-MLC-D00	91 5
				42635-MLC-D00	68 15	44711-MLC-D01	64 11	50530-MLC-D00	80 2
				42650-MLC-D10	68 16	44712-400-024	64 12	50541-MEW-920	80 3
				42701-MKK-DA2	68 17	44712-MKS-E02	64 12	50603-KA3-710	78 3
				42704-MEG-003	64 2	44713-KS6-641	64 13	50603-MLC-D00	78 4
部品番号索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出
53000		64501-MLC-J10 94 964602-MFJ-J00 95 9		84000		90013-MJP-G50 33 1590015-MKS-E00 39 2190017-KwV-740 25 790017-MA6-000 26 690019-MB0-000 38 1090020-GHB-640 88 1490020-GHB-670 84 1590021-GHB-610 65 2290021-GHB-620 53 209021-GHB-630 65 2390021-GHB-630 55 2190021-GHB-670 53 2190021-GHB-670 53 2190021-GHB-670 53 2190021-GHB-670 53 2190021-GHB-670 53 2190021-GHB-670 53 2190021-GHB-670	90048-MFL-000 40 2890050-MKZ-J01 33 1690071-MB0-000 37 1390071-MFL-000 48 1590085-MCZ-000 95 1490101-MLB-000 91 690102-MAS-000 69 2390102-MLB-000 91 790102-MW3-600 78 1890103-KCM-620 76 1490103-MLB-000 91 890103-MLC-D00 64 1690104-MEH-000 63 2090104-MLC-D00 91 990104-MLC-D00 91 1290105-MEJ-D00 55 2490105-MKN-D50 78 1990105-MLC-D00 58 1990105-MKZ-670 80 490108-MLB-D00 69 2490110-MGP-D60 70 2090111-MW3-003 94 1290111-MRS-000 87 590113-GFP-B00 76 1590113-MGP-D00 84 1690114-MA5-671 55 2590114-MKC-A00 94 1390115-MLC-D00 77 1090116-KOA-E11 95 1590116-KV3-701 62 1990116-MJM-D40 92 1990116-SPD-003 72 890117-MKS-E00 56 2690118-MJK-N20 57 790118-MJK-N20 57 790118-MJK-N20 57 790118-MJK-N20 57 790118-MJK-N20 57 790118-MJK-N20 57 790118-MJK-N20 57 790118-MJK-N2O 57 790118-MJK-N20 57 790118-MJK-N20 57 790118-MJK-N20 57 790118-MJK-N20 57 790118-MJK-N20 57 790118-MJK-N20 57 790117-MKS-E00 56 2690117-MKS-E00 56 2690117-MKS-E00 56 2690117-MKS-E00 56 2690117-MKS-E00 56 2690117-MKS-E00 56 2690117-MKS-E00 56 2690120-MKCR-O00 56 2690120-MKCR-O00 56 2690120-MKCR-O00 56 2690120-MKCR-O00 56 2690120-MKCR-O00 56 2690120-MKCR-O00 56 2690120-MMCL-D00 56 2690120-MMCL-D00 56 2690120-MMCL-D00 56 2690120-MMCL-D00 56 2690120-MMCL-D00 56 2690120-MMCL-D00 56 2690120-MMC-LDL-D00 56 2690120-MMC-LDL-D00 56 2690120-MMC-LDL-D00 56 2690120-MMC-LDL-D00 56 2690120-MMC-LDL-D00 56 2690120-MMC-LDL-D00 56 26
53100-MLC-D00 58 953104-MLC-D00 58 1053131-K94-T00ZE 58 1153132-MLC-D00ZC 58 1253135-MJP-G50 58 1353136-MJP-G50 58 1453140-K64-N01 53 1053150-MGS-D30 53 1153170-MKK-D01 55 1853174-463-770 55 1953182-MCJ-750 53 1253183-MCJ-750 53 1353190-MCJ-751 53 1453192-MFL-000 58 1553195-MKJ-E50 53 1553213-MB4-771 60 153214-371-010 60 253219-MLC-D00 60 353220-K87-A00 60 453232-K94-T00 58 1653300-MLC-D00 58 1753781-SEO-952 70 165700057110-MLC-D01 57 46100061100-MKS-E00 61 361101-KLT-A10 90 761101-MJP-G51 61 461102-MJP-G51 61 561104-KZZ-900 51 361105-MJP-G50 61 661107-MCR-D00 35 761110-MKS-E00 61 261410-MLB-D00 57 56400064131-MLC-D00 94 164132-MLC-D00 94 264205-166-610 94 364224-MLC-D00 94 464230-MLC-D00 95 164234-MLC-D00 94 564240-MLC-D00 95 264241-MKP-J80 94 664260-MLC-D00 94 764285-MKP-J00 94 864310-MLC-D10ZA 95 364330-MLC-D00 95 464337-MLB-D00 95 564350-MLC-D00 95 664360-MLC-D10ZA 95 764430-MLC-D00 95 8		84706-163-670 93 328600086101-MLC-D00 94 1086150-KPG-901 58 1886150-KPG-902 58 1886171-MLC-D10ZA 98 1786172-MLC-D10ZA 98 2886201-MLC-D00ZA 98 386202-MLC-D00ZA 98 486641-MLC-D10ZA 98 586642-MLC-D10ZA 98 686643-MLC-D10ZA 98 7866644-MLC-D10ZA 98 886831-MLC-D00ZA 98 9870008722-MLC-D10ZA 97 787236-KEA-000 96 277239-MKA-D73 71 877240-MLC-D00 72 277250-MLC-D00 72 377582-MLC-D00 71 98000088130-MFG-D00 53 1688220-MLC-D00 53 1788220-MLC-D00 53 1889012-GFM-900 89 2889102-538-000 96 489103-538-000 96 589202-MFJ-D00 96 689211-MGZ-J00 96 789216-HL4-A00 96 889219-KWN-601 96 99000090002-PA6-003 39 1490002-RGA-000 39 1590003-MW3-620 53 199004-PC9-000 39 169005-MAZ-000 39 179005-MLB-D00 39 189006-K64-N00 39 199007-MLB-D00 26 590008-ZM7-000 86 790010-MAY-000 34 790011-MGE-D00 39 209012-HL6-A00 29 179013-883-000 32 119013-GHB-660 73 18	90028-GHB-710 26 89028-GHB-720 32 139028-GHB-780 47 169030-GHB-660 77 99030-GHB-710 40 249030-GHB-750 40 259032-WJP-650 26 99035-GHB-770 40 269036-GHB-630 88 179037-422-003 44 209040-GHB-800 40 27	90118-MJN-A00 79 2090118-MRJ-000 61 890119-MKJ-D00 82 3190119-MKS-E00 81 1990120-KCR-003 92 2290121-MLC-D00 83 1690122-MCJ-750 53 2390122-MJK-N20 72 990122-MJK-N20 72 990122-MKC-N20 84 2090122-MKC-N20 84 2090122-MKC-N20 84 2090122-MKC-N20 84 2090122-MKC-N20 84 2090122-MKC-N20 84 2090122-MKC-N20 84 209014-MLB-D00 33 199014-MLB-D00 33 199014-MLB-D00 33 199014-MLB-D00 33 199014-MLB-D00 33 199014-MLB-D00 33 199014-MLB-D00 33 199015-MLC-D00 56 269015-MLC-D00 56 269015-MLC-D00 56 269015-MLC-D00 56 269015-MLC-D00 56 269015-MLC-D00 56 269015-MLC-D00 56 269016-MLB-D00 33 199016-MLB-D00 33 199016-MLB-D00 33 199016-MLB-D00 33 199016-MLB-D00 33 199016-MLB-D00 33 199016-MLB-D00 33 199017-MLB-D00 33 199017-MLB-D00 33 199017-MLB-D00 33 199017-MLB-D00 33 199017-MLB-D00 33 199017-MLB-D00 33 199017-MLB-MLB-D00 33 199017-MLB-D00 33 199017-MLB-D00 33 199017-MLB-D00 33 199017-MLB-D00 33 199017-MLB-D00 33 199017-MLB-CDD-D00 33 199017-MLB-CDD-D00 33 199017-MLB-CDD-D00 33 199017-MLB-CDD-D00 33 199017-MLB-CDD-D00 33 199017-MLB-CDD-D00 33 19

部品番号 索引
部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出	部品番号	頁見出
90432-MM5-000	33 20	90690-GHB-651	88 20	91301-PLC-000	48 18	94000		96000
90442-397-000	30 12	90690-GHB-661	88 21	91301-ZM0-V31	40 31
	49 1	90690-MEF-800	54 29		50 1	94002-06070-0S	77 16	96001-06045-00	36 9
90443-KTM-970	94 17		76 18	91302-MKE-A70	35 12	94002-08000-0S	66 29	96100-60030-10	82 28
90443-MJ6-000	40 29		77 15		50 1	94050-04000	40 35	96211-08000	79 25
	50 1		88 22	91303-MKH-D21	40 32	94050-05080	75 11	96220-40080	46 20
90451-704-000	44 22		89 35		50 1	94050-06000	56 33	96300-08050-04	76 21
90451-GBL-870	77 13	90690-MGS-D81	56 30		49 1	94050-06070	93 28	96400-08040-04	76 22
90451-KY2-000	44 23		67 21	91304-K1N-V01	31 7	94050-08000	76 19	96600-08020-10	46 21
90452-MKR-D10	45 24	90690-SA0-003	88 23			94050-10070	91 11
90453-235-000	46 15	90701-KAS-900	42 10		50 1	94101-06000	79 21	98000
90454-428-000	45 25	90701-MV9-670	31 6	91308-KOJ-N00	38 14	94102-10000	79 22
90456-MA6-000	45 26		40 30		50 1	94103-04700	84 29	98200-33000	87 7
90458-MLB-D00	43 6	90702-MGS-D30	47 18	91309-425-003	37 14	94103-05800	52 6	98200-41000	89 25
90459-438-000	45 27	90899-422-610	84 26		50 1	94103-06800	84 30	98200-41500	89 26
90459-MM4-000	33 21			91310-MGE-D01	40 33	94103-08000	76 20	98200-43000	89 27
90461-KY2-000	45 28	91000			50 1	94109-12000	38 15
90462-KAZ-000	45 29			91320-MB0-000	37 15		50 1	99000
90463-ML7-000	26 10	91001-MLB-D01	45 34	91333-PNC-006	40 34
	41 6	91006-MGS-D31	45 35		50 1	94201-16120	79 23
	47 17	91007-MLB-D01	46 16	91351-GS2-701	83 34	94201-20150	66 30	99001-10140	96 10
	49 1	91009-GEO-004	64 19	91351-MGS-D30	69 33	94201-20180	79 24	99006-12000	96 11
	50 1	91015-MN5-003	43 7	91356-KZ3-003	62 22		35 13	99006-19000	96 9
90463-MLB-D00	45 30	91016-KT8-005	60 8	91405-KTO-680	41 7	94301-08200	26 13	99006-24000	96 12
90464-MLB-D00	45 31	91022-MJE-DB1	45 36	91533-S82-003	59 27	94301-10160	25 10
90501-MGC-N20	76 17	91026-MEL-003	45 37	91771-MKK-H11	89 24		26 14
90501-MJP-G50	59 25	91051-MAS-003	69 29			94303-03050	42 11
90503-MLB-D00	73 19	91051-MKP-DN1	60 9	92000		94305-20102	66 31
90504-964-000	94 18	91052-MGS-D31	83 28			94510-11000	35 14
90505-MC4-000	84 23	91053-MFJ-D01	32 14	92101-06020-4J	90 8		38 16
90506-425-830	60 7	91053-MKY-D51	69 30	92900-08025-0B	26 12	94510-16000	46 18
90507-ZV1-000	94 19	91059-KY2-711	59 26			94511-14000	77 17
90508-MGE-D00	54 28	91063-MZ1-003	82 22	93000		94520-35000	82 27
90525-030-000	84 24	91071-K45-NL1	83 29			94560-72200	45 39
90543-MV9-670	25 9	91071-KSP-901	83 30	93401-05025-08	85 12
	49 1	91071-MT7-003	82 23	93401-05040-08	85 8	95000
90544-283-000	62 20	91077-GS2-702	83 33	93401-06012-08	94 21
90544-KFO-000	26 11	91101-HA2-300	35 11	93404-05020-08	86 6	95002-02100	93 29
	49 1		38 13	93404-06016-08	90 9	95002-40800-08	75 12
90545-300-000	56 28	91102-MEE-003	33 22	93404-06020-07	57 11	95002-41000-08	75 13
	65 25	91107-KOZ-901	34 9	93404-06025-08	51 4	95003-23010-60	73 23
90601-107-000	45 32	91201-MGS-D31	46 17	93404-06028-07	93 27	95005-35040-20	48 20
90601-KAF-003	77 14	91202-MAL-601	82 24	93500-04025-0H	73 20	95005-35055-20	48 21
90603-MN4-000	45 33	91203-GC8-003	82 25	93500-05016-06	66 27	95005-35085-20	48 22
90650-KV6-003	36 10	91204-KK0-003	32 15	93600-04012-16	56 31	95005-35270-20	75 14
	54 34	91207-MBB-013	45 38	93600-04040-16	66 28	95005-50500-30	93 30
	89 34	91212-422-006	66 26	93892-05012-08	37 16	95005-55880-20	93 31
90651-KV6-003	88 18	91214-MAL-601	82 26	93892-05016-08	54 31	95012-17001	87 6
90651-MA5-671	56 29	91252-MAS-003	69 31	93892-06014-18	48 19	95015-54000	66 32
90652-HC4-003	36 7	91253-443-761	69 32	93893-04012-17	56 32	95701-06014-00	36 8
	88 19	91254-KS6-003	83 31	93903-24380	61 11		40 36
90656-MGH-641	72 12	91254-MLC-D01	62 21		94 22		45 40
90661-K87-L51	57 8	91257-230-003	64 20	93903-24480	84 27		46 19
90661-MEW-921	57 9	91262-KV3-831	83 32	93903-25280	84 28	95701-06016-00	40 37
90661-MGS-D71	57 10	91301-MKP-T01	48 16	93903-25480	73 21	95701-06025-00	38 17
90677-KAN-961	72 13	91301-MKS-E00	48 17	93913-25420	52 5	95701-06030-00	29 19
	84 25		49 1	93913-255J0	73 22	95701-06050-00	38 18
	94 20	91301-ML7-003	32 16			95801-06028-08	37 17
	95 22		50 1			95801-08032-00	94 23

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
[ア]		ガスケット,エギソーストパイプ	76 2	カバー-COMP,R.クランケース	32 1		ギヤー,スターターアイドール	34 3
アームサブ ASSY.,クツション	83 10	ガスケット,オイルパン	38 2	カムシャフトCOMP.	27 3		ギヤー,スターターリダ クション	34 6
アームCOMP.,ギヤーチエンジ	17 3		50 1	カラー	51 3		ギヤー,プライマリード ライプ	33 12
アームCOMP.A,エギソーストロッカー	27 4	ガスケット,サーモスタットケース	47 5		57 1		ギヤー,メインシャットサード &フォース	44 8
アームCOMP.B,エギソーストロッカー	27 5	ガスケット,シリンダー	49 1		70 8		ギヤー,メインシャットシングクス	44 15
アウタ-COMP.,クラッチ	33 1		31 2		74 6		ギヤー,メインシャットセカンド	44 5
アウタ-COMP.,スターティング クラッチ	34 5	ガスケット,シリンダーヘッド	49 1	カラー 25X28X12	44 13		ギヤー,メインシャットフィス	44 12
アクスル,フロントホイール	64 3		26 3	カラー 28MM	44 7		ギヤー,リヤーパ ランカード リブン	43 4
アクスル,リヤーボホール	68 6	ガスケット,シリンダーヘッド カバー	49 1	カラー,クインカー	85 2		ギヤー-COMP.,スタータード リブン	34 4
アンテナASSY.,ETC	89 33		25 5			9	キーブ、シートロッケ	71 8
[イ]		ガスケット,アンショーホール	49 1	カラー,カオーヤーバス	35 1		キーベゼト	58 3
インジ エクター-ASSY.,フコーエル	48 6	ガスケット,プリーサーカバー	30 5	カラー,エアークリーナーマウンティング	73 5		キーメップ,イモビ ライザー	58 8
インシュレーター	37 9		49 1	カラー,エギソーストパイプ マウンティング	76 12		キヤツプ 20MM	39 5
インシュレーター-COMP.,メロツトルボディ 48 1		ガスケット,フユーエルポンプ	41 1	カラー,カムチエンティショナー	30 11		キヤツプ 45MM	32 2
		ガスケット,A.C.ジ エネレーターカバー	50 1	カラー,スプ ライン 25X28X13	44 16		キヤツプ,ステアリング ナット	58 16
			70 10	カラー,スプ ライン 28X31X10	44 10		キヤツプ,ダミー	89 24
[ウ]		ガスケット,R.クランケースカバー	35 4	カラー,セクタービ ポツトディ スタンス	82 29		キヤツプ,パイプ エンド	94 6
			50 1	カラー,チェンガード	81 2		キヤツプ,プリーダー	63 7
ウインカー-ASSY.,L.フロント	85 4	ガスケットネットA	49 1	カラー,チェンケース	82 30		キヤツプ,フロントアクスル	67 15
ウインカー-ASSY.,L.リヤー	85 7	ガスケットネットB	50 1	カラー,テールライト	86 3		キヤツプ,マスターーリンダー	64 4
ウインカー-ASSY.,R.フロント	85 1	カートリツジ,オイルフィルター	38 7	カラー,テールライトマウンティング	93 32		キヤツプ,マスターーリンダー	55 11
ウインカー-ASSY.,R.リヤー	85 6	カウル,リヤーセンター	72 1	カラー,フェンダー	61 7		キヤツプ,リザーブ タンク	65 17
ウインド スクリーン	94 10	カウル,L.インナー	95 2	カラー,フロントアクスルディ スタンス	64 7		キヤツプ,リターパ パツ	92 14
ウエイト,スティアリング ハトドル	58 10	カウル,L.リヤー	72 3	カラー,フロントエンダー	35 7		キヤツプ,USBチャージャーカバー	30 6
ウエイト,パランス	64 2	カウル,R.インナー	95 1		61 6		キヤツプ,ASSY.,ノイズ サフレツサー	88 12
	68 18	カウル,R.リヤー	72 2	カラー,フロントホイールカバー	84 31		キヤツプ,COMP.,フユーエルマイラー	90 6
[エ]		カウルASSY.,L.サイド	95 7	カラー,フロントホイールサイト	64 5		キヤツプ,COMP.,ラジ エター	70 14
		カウルASSY.,R.サイド	95 3	カラー,マフラーユウンティング	76 9		キヤニスタ-COMP.	92 7
		カウンターシャフトCOMP.	44 3	カラー,ラジ エターワンティング	92 10		キヤリバーサブ ASSY.,リヤー	75 1
エレメントCOMP.,エアークリーナー	73 1	カツプ COMP.,オイル	65 11	カラー,リフレクター	90 7		キヤリバーサブ ASSY.,L.フロント	67 12
エンブレム,キー	58 7	カバー,サーモスタット	47 6	カラー,リフレクターセツティング	92 23		キヤリバーサブ ASSY.,L.フロント	63 14
エンブレム,プロダクション	58 18	カバー,スターマグ ネイスツクスイツチ	87 2	カラー,リヤーアクスルディ スタンス	68 13		キヤリバーサブ ASSY.,R.フロント	63 18
		カバー,ダスト	77 18	カラー,リヤーカレネサイト	68 10		キヤリバーサブ エンド	72 4
[オ]		カバー,フロントフエンダー	61 2	カラー,L.ピ ボ ツッドディスタンス	81 8
		カバー,リード パルプ	25 3	カラー,L.リヤーアクスル	68 7
		カバー,リレー	88 8	カラー,L.リヤーオイルケイド	68 9
オイルシール 12X18X5	32 15	カバー,ロナクナツト	53 16	カラー,R.ピ ボ ツッドディスタンス	81 9		グリツプ	96 5
オイルシール 16X24X5	46 17	カバー,L.ピ ボ ツッド	91 5	カラー,R.リヤーアクスル	68 8		グリツプ,L.ハンドル	53 11
オイルシール 24X31X3.5	82 25	カバー,L.フロントサイド	95 8	カラー,A.ピ ボ ツッド	81 7		グリツプ ASSY.,スロウトル	53 10
オイルシール 28X42X7	64 20	カバー,L.フロントエンダー	61 5	カラー,A.リヤーケツッションアツバー	83 13		グリル,ラジ エター	92 6
オイルシール 39X72X8	45 38	カバー,R.ピ ボ ツッド	91 4	カラー,B.クッションアーム	83 6		グロメット,インナーパ ネル	94 8
オリフィス 1.2MM	39 4	カバー,R.フロントサイド	95 4			7		72 6
オリフィス 1.7MM	39 7	カバー,R.フロントエンダー	61 4	カラー,B.リヤーケツッションアツバー	83 14
		カバー,USBチャンリー	88 11	カラー,B.リヤーオイルディ スタンス	68 14
		カバー,セットA,L.サイド	72 7	カラー,C.クッションアーム	83 8
		カバー,セットA,R.サイド	72 5	カラー,D.クッションアーム	83 9
[カ]		カバー,A.フロントアッパーツ	94 1
		カバー-ASSY.,シリンダーヘッド	25 2
		カバー-ASSY.,A.C.ジ エネレーター	35 2
		カバー,B.L.リッド	95 13
		カバー,B.R.リッド	95 11
		カバー-COMP.,アツバー	88 6
		カバー-COMP.,ウォーターポンプ	47 1
		カバー-COMP.,エアークリーナー	73 2
		カバー-COMP.,ブリーザー	41 2
		カバー-COMP.,マワラー	76 5
		カバー-COMP.,L.リヤー	35 3

部品名

頁見出

部品名

頁見出

部品名

頁見出

部品名

頁見出

クランプ,チユーブ......41 473 875 1213

サーキリップ......7サークリップ......7 サークリップ 25MM......サーキリップ 28MM......サーキリップ,インターナル 35MM......サーキリップ,エキスターナル 11MM......サーキリップ,エキスターナル 14MM......サーキリップ,エキスターナル 16MM......サーキリップ,リヤーマスターシリンダー......サーエスタット......サブ ハーネス,ニュートラル&スピンドル......[ シ ]

[ サ ]

[ ス ]

ステー,シートロツケープブル......71 9ステー,チューブ クランプ......92 13ステー,ハーネスクリップ......32 1038 953 3

クランプ,ハーネス......36 754 2976 1877 1588 192289 35

サーキリップ......7 サークリップ 25MM......サーキリップ 28MM......サーキリップ,インターナル 35MM......サーキリップ,エキスターナル 11MM......サーキリップ,エキスターナル 14MM......サーキリップ,エキスターナル 16MM......サーキリップ,エキスターナル 16MM......サーキリップ,リヤーマスターシリンダー......サーエスタット......サブ ハーネス,ニュートラル&スピンドル......[ シ ]

[ ス ]

[ ス ]

ステー,フェンダ-A......84 11ステー,ラジ エエーツッパー......92 15ステー,リザーフ タタク......92 12ステー,L.スクリー......94 5ステー,MAPセクシー......48 4ステー,R.スクリー......94 4ステー,R.ハーネスクリップ......53 2ステータ-COMP......36 3ステ-A,オイルカツブ......65 3ステ-B,オイルカツブ......92 16ステー-COMP.,バージ コントロールソレノイト......75 8

クランプ,アレーキパイプ......57 8910

ジ エイツ,オイル......3 ジ エイツ,オイル......3 ジ エイツ,オイル......3 ジ ジ エイツ,オイル......3 ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ケ カ レー......55 459 2756 3067 21

[ シ ]

[ ス ]

ステー-COMP.,フロントアツパーカウル......94 9ステー-COMP.,L.イグニツションコイル......90 5ステー-COMP.,R.イグニツションコイル......90 4ステップ-COMP.,L......78 10ステップ-COMP.,R......78 7ステムサブ ASSY.,ステアリング......60 3ストツバー,スプリング シート......62 4ストツバー,ターミル......37 10ストツバー-COMP.,ギヤーシフト ラム......46 6ストライプ,A.R.サイド カウル......98 5ストライプ,B.R.サイド カウル......98 8ストライプ,B.R.サイド カウル......98 7ストラップ,フロール タク......70 12ストラップ,ワイヤーマネス 25MM......88 23ストレーナ-COMP.,オイル......38 5スパナ 10X14......96 10スパナ 8X12......96 7スパナ,ピン......96 6スピントル-COMP.,ギヤーシフト......46 8スプリング,インレットパルプ......27 10スプリング,エキザーストパルプ アクター......27 11

クランプ,ホース......47 1011

ジ エイツ,オイル......3 ジ エイツ,オイル......3 ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ 15MM......88 2088 2173 1577 1492 2094 1495 16

[ シ ]

[ ス ]

ステー,フェンダ-A......84 11ステー,ラジ エエーツッパー......92 15ステー,リザーフ タタク......92 12ステー,L.スクリー......94 5ステー,MAPセクシー......48 4ステー,R.スクリー......94 4ステー,R.ハーネスクリツブ......53 2ステータ-COMP......36 3ステ-A,オイルカツブ......65 3ステ-B,オイルカツブ......92 16ステー-COMP.,バージ コントロールソレノイト......75 8

クランプ,マスターシリンダーオイルホース......65 13クリップ,カブラー......55 44

ジ エイツ,オイル......3 ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ 15MM......88 2089 2173 1577 1493 2972 8

[ シ ]

[ ス ]

ステー-COMP.,フロントアツパーカウル......94 9ステー-COMP.,L.イグニツションコイル......90 5ステー-COMP.,R.イグニツションコイル......90 4ステップ-COMP.,L......78 10ステップ-COMP.,R......78 7ステムサブ ASSY,,ステアリング......60 3ストツバー,スプリング シート......62 4ストツバー,ターミル......37 10ストツバー-COMP.,ギヤーシフト ラム......46 6ストライプ,A.R.サイド カウル......98 5ストライプ,B.R.サイド カウル......98 8ストラップ,B.R.サイド カウル......98 7ストラップ,フロール タク......70 12ストラップ,ワイヤーマネス 25MM......88 23

クランプ,ケーブル 12MM......67 21

ジ エイツ,オイル......3 ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ 16MM......88 2089 2173 1577 1493 2972 8

[ シ ]

[ ス ]

ステー-COMP.,フロントアツパーカウル......94 9ステー-COMP.,L.イグニツションコイル......90 5ステー-COMP.,R.イグニツションコイル......904ステップ-COMP.,L......78 10ステップ-COMP.,R......78 7ステムサブ ASSY,,ステアリング......60 3ストツバー,スプリング シート......62 4ストツバー,ターミル......37 10ストツバー-COMP.,ギヤーシフト ラム......46 6ストライプ,A.R.サイド カウル......88 6ステムサブ ASSY,,ステアリング......60 3ストツバー,C.A.エーチッパー......70 12ストラップ,C.A.エーチッパー......70 12ストラップ,C.A.エーチッパー......70 12ストラップ,C.A.エーチッパー......70 12ストラップ,C.A.エーチッパー......70 12ストラップ,C.A.エーチッパー......70 12ストラップ,C.A.エーチッパー......70 12

クリップ,ケーブル 15MM......88 20クリップ,ケーブル 20MM......88 21クリップ,サブタンクホース......73 15クリップ,スイチカバー......77 14クリップ,テューブ......93 29クリップ,バッパーシール......72 8

ジ エイツ,オイル......3 ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ティック......73 10ジ エイツ,オイル......3 ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ケ カ レー......73 3ジ エイツ,オイル......3 ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ザ セット......74 13

[ シ ]

[ ス ]

ステー,フェンダ-A......84 11ステー,ラジ エエーツッパー......92 15ステー,リザーフ タタク......94 5ステー,L.スクリー......94 5ステー,MAPセクシー......48 4ステー,R.スクリー......94 4ステー,R.スクリップ,R.スクリップ,リターン......78 8ステー,A.オイルカツブ......65 3ステー,B.オイルカツブ......92 16ステー-COMP.,バージ コントロールソレノイト......75 8

クリップ,ピストンピン 22MM......42 4クリップ,アラシ ......72 12クリップ,ブリーザーチューブ......73 14クリップ,ピストンピン 22MM......74 13クリップ,リターンホース......70 16クリップ C,チューブ ......74 2

シール,プラグ チューブ......2 ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ェンターコース......73 6シール,ダ スト......70 11シール,パルプ ステム......2 ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ジ ザ ルーム......72 2

[ シ ]

[ ス ]

ステー,フェンダ-A......84 20ステー,COMP.,フロントアツパーカウル......94 5ステー,COMP.,L.イグニツションコイル......90 5ステー,MAPセクシー......94 4ステップ-COMP.,L.イグニツションコイル......78 4ステップ-COMP.,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ(R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップR.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリープ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリープ,K.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,K.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリープ, 12

[ シ ]

[ ス ]

ステー,フェンダ-A......84 11ステー,ラジ エエーツッパー......92 15ステー,L.スクリー......94 5ステー,MAPセクシー......94 4ステー,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリップ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリブ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリつ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプレ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリープ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリアン,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリπ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリィR.R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプR.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,K.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ(R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,V.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,R.スクリプ,アラシル......72 10

[ シ ]

[ ス ]

[ ス ]

ケージ,オイルレベル......32 6ケース,サーボスタット......47 4ケース,トライブ ディン......81 3ケースサブ ASSY..エアークリーナー......73 4ケースASSY..バーソッペー......52 3ケージ,ル,シートロック......71 2ケージ,ル,スタータ-&&アース......37 12ケージ,ルCOMP.,クラッチ......53 1[ コ ]

[ シ ]

[ ス ]

[ ス ]

コイルCOMP.,イグニツション......90 2コウッター,バルブ......27 15コネクター,マスターシリンダー......65 8コントロールユニット,ボディー......88 13

シール,セレット,フロントフォー......62 14シール,ルング...インジェクター......48 7シール,ターブェ...ランス......95 10シール,ツット......27 16シャフト,ギヤーシフトフォー......46 5シャフト,RQCCーアーム......27 6シャフトCOMP.,フロントバンリー......43 2シャフトCOMP.,リヤーパンランサー......43 3シール,ツット......92 3シール,ターブェ...ランス......31 1シール,サーサフトマスター......55 10シール,サーサフトマスター......65 10シール,セレット,マスター......55 17

[ シ ]

[ ス ]

[ ス ]

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
スプ ロケット, タイミング...... 30 1スプ ロケット, ドライブ...... 44 18スプ ロケット, アアイルド リブン...... 68 5スペーサー, イグニツションコイル...... 90 3スポークセット, フロント...... 64 1スポークセットA, リヤー...... 68 2スポークセットB, リヤー...... 68 3スポークセットC, リヤー...... 68 4スライダー, チェン...... 81 11スリーブ...... 67 16スレッド B, ステアリング ヘッド トップ... 60 6スレッド COMP., ステアリング ヘッドトップ 60 4[セ]セパレーターCOMP...... 55 13センサー, エアーフローエルレシオ...... 76 13センサー, フロントホイールスピート...... 55 3センサー, リヤーオールスピード...... 67 3センサーASSY., アグル...... 39 13センサーASSY., ウォータテンプレチャー...... 31 3センサーASSY., イアーテンプレチャー...... 73 16センサーASSY., クランク...... 39 11センサーASSY., スピード...... 39 12センサーASSY., パンクアンブル...... 88 4センサーASSY., マップ...... 48 13センターラックチ...... 33 3センターモCOMP., シフトドラム...... 46 4[タ]ダイオード ASSY., スリークエイ...... 88 2ダイイヤフラム...... 55 15ダイト, センター...... 73 11ダストシール...... 62 21ダストシール 17X24X5...... 83 32ダストシール 20X26X4.5...... 83 31ダストシール 23X35X5...... 82 26ダストシール 25X33X4...... 82 24ダストシール 30X47X8...... 69 32ダストシール 30X56X7.5...... 69 31ダストシール, ステアリング アツババー...... 60 1ダストシール, ステアリング ヘット...... 60 2ダストシール, リャーケツヨンアパーパー...... 83 34ダントパーセット, ホイール...... 68 1ダントパーセット, フロント...... 62 10タイヤ, フロント...... 64 11タイヤ, リヤー...... 68 19タンク, リザープ...... 92 11タンクASSY., フューエル...... 70 3[テ]チェン, カム...... 30 2チェンド ライブ...... 81 5チャージ ヤーユニット, USB...... 88 10	テユーブ...... 74 5デューブ 3.5X270...... 75 14デューブ 3.5X40...... 48 20デューブ 3.5X55...... 48 22デューブ 3.5X85...... 48 22デューブ 5.3X880...... 93 31デューブ 5X500...... 93 30デューブ, アウター...... 62 5デューブ, エアーインジ エクションソレノイト...... 74 4デューブ, オープンエアー...... 75 3デューブ, キャニスタード レン...... 75 7デューブ, タイヤ...... 64 12デューブ, タンクトレン...... 70 13デューブ, ピニール 8X12X100...... 73 23デューブ, プリーザー...... 73 13デューブ, プリーザーーカバー...... 41 3デューブ, フローエルタンクジ ヨイント...... 75 6デューブ B...... 75 4[テ]ディスク, リヤープレーキ...... 69 22ディスクセット, クラッチ...... 33 5ディスクCOMP., L.プロントプレーキ...... 64 15ディスクCOMP., R.プロントプレーキ...... 64 14テープ A, ダブルエンイス...... 89 30テープ B, ダブルエンイス...... 89 31テールライトユニット...... 86 2デンショナーCOMP., カムフェン...... 30 3[ト]ドライバー, スクリコー...... 96 4ドラムCOMP., ギャーシフト...... 46 3トリム, フューエルタンク...... 70 5トレイ, ABSモジ ユレーター...... 57 5[ナ]ナツト, 6カク 10MM...... 54 26ナツト, 6カク 5MM...... 61 9ナツト, 6カク 6MM...... 77 16ナツト, 6カク 8MM...... 66 29ナツト, カウルセツティング 5MM...... 94 12ナツト, キャップ 6MM...... 70 22ナツト, キャップ 8MM...... 76 16ナツト, クリップ 5MM...... 72 13ナツト, クリップ 9MM...... 84 25ナツト, クリップ 6MM...... 92 25ナツト, サイドスタンド...... 80 6ナツト, ステアリング ステムフランジ...... 59 24ナツト, スペ シャル 6MM...... 77 12	ナツト, スペ シャル 6MM...... 82 32ナツト, セツティング...... 92 2ナツト, セイイト 5MM...... 93 26ナツト, タペ ツッピ アジヤスティング...... 29 18ナツト, フランジ 10MM...... 91 11ナツト, フランジ 12MM...... 91 10ナツト, フランジ 4MM...... 40 35ナツト, フランジ 5MM...... 75 11ナツト, フランジ 6MM...... 56 33ナツト, フランジ 8MM...... 76 19ナツト, フロントアクスル...... 64 18ナツト, ロック 22MM...... 33 17ナツト, U 10MM...... 59 23ナツト, U 16MM...... 81 20ナツト, U 18MM...... 69 27ナツト, U 6MM...... 54 27ナツト, U, フランジ 12MM...... 83 26ナツトウッシャー 6MM...... 37 13ナツトU, フランジ 10MM...... 83 25ナツトU, フランジ 12MM...... 69 26[ノ]ノックピン 10X16...... 25 10ノックピン 3X5...... 42 11ノックピン 8X10...... 47 18ノックピン 8X14...... 32 18ノックピン 8X20...... 26 13(ハ)バー, L.ビ リオンステップ...... 78 17バー, R.ビ リオンステップ...... 78 15バー, COMP., サイド スタンド...... 80 2パイ イザー...... 94 2パイプ, フューエル...... 48 9パイプ, COMP., エキゾースト...... 76 1パイプ, COMP., ステアリング ハンドル...... 58 9パイプ, COMP., L.スライド...... 62 16パイプ, COMP., R.スライド...... 62 9パイプ, COMP.B, フロントプレーキ...... 57 2パイプ, COMP.C, フロントプレーキ...... 57 3パイッキン, オイルストレーナー...... 38 6パイッキン, マフラー...... 76 8パイッグ, ヴール 160MM...... 96 13パイッテリー...... 87 1パイッドセット, リヤー...... 67 1パイッドセット, L.フロントプレーキ...... 63 3パイッドセット, R.フロントプレーキ...... 63 4パイネル, メーター...... 94 7	パルプ, インレット...... 27 7パルプ, エギジュースト...... 27 8パルプ, パージ コントロールソレノイド...... 75 10パルプ, ÄSSY., エアーイング エクションソレノイド...... 74 7パルプ COMP., リード...... 25 6パント, オオイル...... 38 1パント, インシュレーター...... 48 2パント, コネッティング チューブ...... 73 12パント, ツール...... 89 28パント, マフラー...... 96 3パント, ワイヤー 165MM...... 88 18パント, ワイヤー 95MM...... 36 10パント, F., パッテリー...... 87 6パース, リヤー...... 88 3パブサッ ASSY., フロント...... 64 8パブサッ ASSY., リヤー...... 68 15ハンドル, アイレンチ 12MM...... 96 11[ヒ]ピストン...... 42 2ピストン 27X27...... 63 5ピストンセット, マスターシリンダー...... 65 15ピポット, カルチンエンショナー...... 30 8ピン 10X44...... 34 1ピン 10X58...... 34 2ピン 4X20...... 35 11ピン, ギャーシフトフォークガイド...... 44 19ピン, ギャーシフトリターンスプリング...... 46 11ピン, クラッチリフター...... 33 11ピン, ステップ ジヨイント...... 78 3ピン, スプリット 1.6X12...... 79 23ピン, スプリット 2.0X15...... 66 30ピン, スプリット 2.0X18...... 79 24ピン, スプリット 2X10...... 66 31ピン, ハンガー...... 63 16ピン, ピストン...... 67 13ピン, ピストン...... 42 3ピン, ユルジョイント...... 66 32ヒコース, プレード...... 87 7ヒコース, ミニ...... 89 25[7]ブーケ, スリープ...... 67 11ブーグ, ピンプ ツッユ...... 63 12ブーグB...... 63 13ブーグB...... 67 18

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
プーツCOMP.	55 965 9	[^]		ホ'ルト, ダヤーシフトドラムストツバーアームビポット	ボ'ルト, フランジ	6X10	65 2278 1892 1791 17
プーラー, ミニトユーズ	96 1	ベースCOMP., コンタクト	58 5	ホ'ルト, ケープルアジヤステイング	53 13
ブツシコ, ガイド	62 7	ヘアリング, ニードル	82 23	ホ'ルト, コネクティングロッド	42 6	ホ'ルト, フランジ	6X12	32 11
ブツシコ, ステレダー	62 8	ヘアリング, ニードル	12X16X10	ホ'ルト, サイドスタンドビポット	80 4
ブラグ	73 7	ヘアリング, ニードル	16X22X12	ホ'ルト, シーリング	12X8	ホ'ルト, フランジ	54 3355 20
ブラグ, コーンタイプ	84 26	ヘアリング, ニードル	17X24X17	ホ'ルト, シーリング	14MM	ホ'ルト, フランジ	71 1092 18
ブラグ, パバーク	26 4	ヘアリング, ニードル	17X24X30	ホ'ルト, シーリング	22MM	ホ'ルト, フランジ	6X14	26 736 8
ブラグ, ハンドルレバー・ ラケット	55 19	ヘアリング, ニードル	19X25X22.8	ホ'ルト, シヨルダ	48 14
ブラグツト, ラセンスライト	84 12	ヘアリング, ニードル	20MM	ホ'ルト, スウイング アームビポット	81 6
ブラグツトサブ ASSY., L. フロントキヤリバー	63 15	ヘアリング, ニードル	24X28X10	ホ'ルト, スワイルグ アームビポット	69 23
ブラグツトサブ ASSY., R. フロントキヤリバー	63 19	ヘアリング, ニードル	24X31X28	ホ'ルト, スワイルグ アームビポット	26 12
ブラグツトセツト, クラッチレバー	53 15	ヘアリング, ニードル	35X42X20	ホ'ルト, スベシャル	10MM	ホ'ルト, フランジ	46 1956 26
ブラグツトCOMP., リヤー	67 7	ヘアリング, ヘツドパイプ アツバー	60 9	ホ'ルト, スベシャル	10X25	ホ'ルト, フランジ	65 2367 19
ブラグツトCOMP., L. ステップ	78 9	ヘアリング, ヘツドパイプ アツバー	60 8	ホ'ルト, スベシャル	6X16	ホ'ルト, フランジ	74 1088 15
ブラグツトCOMP., R. ステップ	78 5	ヘアリング, ラジアルボール	25X50X8	ホ'ルト, スベシャル	6X17	ホ'ルト, フランジ	39 2340 37
ブラグセットA, カーボン	37 2	ヘアリング, ラジアルボール	6003	ホ'ルト, スベシャル	95 14
ブラグセットB, カーボン	37 3	ヘアリング, ラジアルボール	6004UU	ホ'ルト, スベシャル	8X16	ホ'ルト, フランジ	6X18	31 439 22
ブリッジCOMP., フオーキトップ	58 17	ヘアリング, ラジアルボール	6204U	ホ'ルト, サベシャル	91 12
ブレート, クランクバルサー	33 13	ヘアリング, ラジアルボール	63/22	ホ'ルト, サベシャル	37 6
ブレート, ステータ	36 4	ヘアリング, ラジアルボール	63/28	ホ'ルト, サベシャル	10MM	ホ'ルト, フランジ	6X20	25 835 8
ブレート, ステップ ラバーセツティング	78 12	ヘアリング A, クランクシャフト	63/28	ホ'ルト, サベシャル	10X28	ホ'ルト, フランジ	6X22	41 547 14
ブレート, スピンドルセツティング	46 9	ヘアリング A, コネクティングロッド	42 9	ホ'ルト, サベシャル	12X91	ホ'ルト, フランジ	73 1874 11
ブレート, セツティング	33 7	ヘアリング A, バランサーシャフト	43 1	ホ'ルト, サベシャル	4X24	ホ'ルト, フランジ	88 16
ブレート, ダイヤフラム	55 14	ヘアリング B, クランクシャフト	42 9	ホ'ルト, サベシャル	5X9	ホ'ルト, フランジ	6X25	30 1038 17
ブレート, バツフル	39 3	ヘアリング B, コネクティングロッド	42 7	ホ'ルト, サベシャル	8XM	ホ'ルト, フランジ	55 23
ブレート, ピリオンステップ クリック	78 14	ヘアリング B, ニードル	35X41X23.8	ホ'ルト, サベシャル	8X20	ホ'ルト, フランジ	6X28	31 532 21
ブレート, フコールポンプ セツティング	70 4	ヘアリング B, バランサーシャフト	43 1	ホ'ルト, サベシャル	8X28	ホ'ルト, フランジ	55 22
ブレート, ポート	25 4	ヘアリング C, クランクシャフト	42 9	ホ'ルト, サベシャル	8X32	ホ'ルト, フランジ	73 18
ブレート, メインシャフトベ アリング	セツティング	ヘアリング C, コネクティングロッド	42 7	ホ'ルト, サベシャル	8X45	ホ'ルト, フランジ	73 18
ブレート, R. カバーラバー	32 4	ヘアリング D, バランサーシャフト	43 1	ホ'ルト, タイロット	77 11
ブレートA, セツティング	53 8	ヘアリング D, バランサーシャフト	43 1	ホ'ルト, タイロット	70 21
ブレートCOMP., クラッチプレッシャー	33 6	ヘアリング E, クランクシャフト	42 9	ホ'ルト, ドレープラグ	12X15	ホ'ルト, フランジ	6X25	30 1038 17
ブレートCOMP., L. フロントエンジンハンガ - 91 3	ハンガ - 91 3	ヘアリング Y, コネクティングロッド	42 7	ホ'ルト, テルクス	5X8	ホ'ルト, フランジ	55 23
ブレートCOMP., R. フロントエンジンハンガ - 91 2	ハンガ - 91 2	ヘアリング Z, コネクティングロッド	42 7	ホ'ルト, プツク	6MM	ホ'ルト, フランジ	6X28	31 532 12
ブロテクター, ラバ -	84 5	ヘダルASSY, リヤープレーキ	77 7	ホ'ルト, ハンドルレバー・ ポツト	55 25
ファンCOMP., クーティング	92 4	ヘダルCOMP., ギヤーチエンジ	77 1	ホ'ルト, ピン	63 11
フィルターセッツ, オイル	38 3	ヘッドライトASSY, シリンダ -	26 1	ホ'ルト, ブレーキディスク	6X17	ホ'ルト, フランジ	6X30	29 1933 16
フィルターエSSY, フコール	70 2			ホ'ルト, ブレーキディスク	6X17	ホ'ルト, フランジ	6X30	29 1933 16
フェンダ-A, リヤー	84 10	[お]		ホ'ルト, ブレーキディスク	6X17	ホ'ルト, フランジ	6X30	29 1933 16
フェンダ-COMP., フロント	61 3			ホ'ルト, ブレーキディスク	6X17	ホ'ルト, フランジ	6X30	29 1933 16
フェンダ-COMP., B, リヤー	84 7	ボール, スチール #8	79 25	ホ'ルト, ブレーキディスク	6X17	ホ'ルト, フランジ	6X30	29 1933 16
フォーグ, ギャーシフト	46 1	ボース, オイルフルター	38 10	ホ'ルト, ブレーキディスク	6X17	ホ'ルト, フランジ	6X30	29 1933 16
フォーグ, センターギャーシフト	46 2	ボディセツト	48 5	ホ'ルト, ブレーキディスク	6X17	ホ'ルト, フランジ	6X30	29 1933 16
フォーグASSY., L. フロント	62 15	ボディASSY., スロツトル	48 3	ホ'ルト, ブレーキディスク	6X17	ホ'ルト, フランジ	6X30	29 1933 16
フォーグASSY., R. フロント	62 1	ボディCOMP., レーム	91 1	ホ'ルト, ブレーキディスク	6X17	ホ'ルト, フランジ	6X30	29 1933 16
ツック, シートキャッチ	71 7	ボルト 4X10	86 7	ホ'ルト, ブレーキディスク	6X17	ホ'ルト, フランジ	6X30	29 1933 16
フライホイールCOMP.	36 2	ボルト, 6カク 6X20	90 8	ホ'ルト, ブレーキディスク	6X17	ホ'ルト, フランジ	6X30	29 1933 16
フランツ	64 13	ボルト, 6カク 8X50	81 16	ホ'ルト, ブレーキディスク	6X17	ホ'ルト, フランジ	6X30	29 1933 16
フランツ, タイヤ	64 13	ボルト, アダプター 10MM	53 19	ホ'ルト, ブレーキディスク	6X17	ホ'ルト, フランジ	6X30	29 1933 16
	68 21	ボルト, イイル 10X22	56 27	ホ'ルト, ブレーキディスク	6X17	ホ'ルト, フランジ	6X30	29 1933 16
フランジサブ ASSY., ファイナルドリブン	68 12			ホ'ルト, ブレーキディスク	6X17	ホ'ルト, フランジ	6X30	29 1933 16

部品名	頁見出	部品名	頁見出	部品名	頁見出	部品名	頁見出
ボルト,フランジ	6X60......47 16	マーク,ドライブ コーション......97 5	ラバー-B,シートセツティング......71 4	ワッシャー 14MM......77 13
ボルト,フランジ	6X90......39 16	マーク,L.ウイング......98 4	ラバー-B,シートマウティング......57 6	ワッシャー 18X32X2......69 28
ボルト,フランジ	8X14......88 17	マーク,R.ウイング......98 3	ラバー,オイルキヤパ ライヤー......97 4	ワッシャー 35X50X3..2......33 18
ボルト,フランジ	8X32......63 20	マツド ガード......84 1	ラバー,カーゴ リミット......97 3	ワッシャー 60X25X2......33 21
ボルト,フランジ	8X35......94 23	マツド,サイド カウル......95 6	ラバー,タイヤド ライプ ザエン......97 1	ワッシャー 6MM......61 10
ボルト,フランジ	8X40......76 14	マツド,A,L.リヤーアンダーカバー......95 9	ラバー,エアング ヤスター......97 2	ワッシャー 8.5X38......76 17
ボルト,フランジ	8X45......39 18	マフラ-COMP.,エギソースト......76 4	ラバー,リヤーダンパワーニング......83 15	ワッシャー,ウェーブ......63 17
	58 19(ミ)		(り)	ワッシャー,オイルボルト......56 28
	60 5ミラー-COMP.,L......53 18			65 25
ボルト,フランジ	8X49......67 20	ミラー-COMP.,R......53 17	リテーナー......67 9	ワッシャー,シーリング 14MM......26 11
ボルト,フランジ	8X50......76 21	[メ]	リテーナー,バルブ スプリング......27 13	ワッシャー,シーリング 6.5MM......26 10
ボルト,フランジ	8X55......40 26		リフター,バルブ......27 9	ワッシャー,シーリング 6.5MM......26 10
ボルト,フランジ	8X75......39 19		リフター,ASSY.,テンシナー......30 4	ワッシャー,シーリング 6.5MM......26 10
ボルト,フランジ	ソケット 6X16......48 15	メータ-ASSY.,コンピネーション......52 1	リフレクター,リフレックス......61 1	ワッシャー,シーリング 6MM......26 11
ボルト,ヘッド カバー......25 7	メインシャフト......44 1		リベツト,ブッシュ 6MM......95 15	ワッシャー,シーリング 6MM......26 11
ボルト,レバービポット......53 23	[モ]		リム,フロントホイール......64 10	ワッシャー,スウィング アームサイト......33 14
ボルト,ソウエイ 8MM......58 20		モータ-ASSY.,スターター......37 1	リル-COMP.,パワー......88 7	ワッシャー,スクリーンセツティング......94 3
ボルトワッシャー 12X163......26 5	モータ-ASSY.,スターター......37 1	モータ-ASSY.,ファン......92 5	リング......37 8	ワッシャー,スプライク 25MM......45 28
ボルトワッシャー 4X8......39 14	モータ-ASSY.,スターター......37 1	モージ コレーターASSY......57 4	55 16	ワッシャー,スプライク 25X31X1.5......44 23
ボルトワッシャー 5X20......86 6	モータ-ASSY.,ファン......92 5		リング,オイルシールストツバー......62 11	ワッシャー,スプライク 28MM......45 30
ボルトワッシャー 5X25......85 12	モージ コレーターASSY......57 4		リング,ストツバー......63 10	ワッシャー,スプライク 28X27X1......45 24
ボルトワッシャー 5X40......85 8	[ラ]		67 17	ワッシャー,スプライク 22MM......33 20
ボルトワッシャー 6X12......43 5		ライトASSY.,ライセンス......86 4	リング,スナップ 72MM......45 39	ワッシャー,スペシャル 8MM......62 20
	46 12ラジ エター-COMP......92 1		リング,,パックアップ......62 6	ワッシャー,スライク 16MM......46 15
ボルトワッシャー 6X16......90 9	ラバー......74 9	ラバー,エギソーストバ イブ マウンティング......76 11	リング,,フロントバルザー......64 6	ワッシャー,スライク 20MM......45 25
ボルトワッシャー 6X18......48 8	ラバー,ギヤーチエンジ ベダル......77 4	ラバー,キャニスターマウンティング......75 2	リング,,リヤーバルター......68 11	ワッシャー,スライク 24MM......44 21
ボルトワッシャー 6X20......57 11	ラバー,サーモスタット......47 3		リング,,セツト,ピ ストン......42 1	ワッシャー,スライク 25MM......45 26
ボルトワッシャー 6X25......51 4	ラバー,サーモスタット......47 3		(レ)	ワッシャー,スライク 5MM......94 18
ボルトワッシャー 6X28......93 27				ワッシャー,チェンスライダー......81 12
ボルトCOMP.,フロントフォーケ......62 12	ラバー,サイド カバー......73 17	ラバー,サイド カバー......73 17	レクチアイヤーシスYY.,レギ コレート......88 1	ワッシャー,ドラムストツバー......13
ボルトコップ,フロートエル......70 1	ラバー,シートクッション......71 6	ラバー,シートクッション......71 6	レシーバー,クラツデープール......32 9	ワッシャー,ドレンプラグ 12MM......38 15
ボルトコップ ASSY.,オイル......38 4	ラバー,シートセツティング......71 5	ラバー,シートセツティング......71 5	レシーバー,ユーツント......58 1	ワッシャー,ナロン 9MM......50 1
ホース,ウォーターバイパス......47 12	ラバー,ショック......87 4	ラバー,ショック......87 4	レバー-ASSY.,R.ハンドル......55 18	ワッシャー,ナロンパープ ラケットセツティング......94 19
ホース,リャーマスターシリンダー......65 12	ラバー,スピード メータマウンティング......52 2	ラバー,スピード メータマウンティング......52 2	レバー-COMP.,クラッチ......32 7	ワッシャー,ナンバー ラケットセツティング......84 22
ホースA,ラジ エター......47 8	ラバー,ダストシール......77 2	ラバー,ダストシール......77 2	レバー-COMP.,L.ハンドル......53 12	ワッシャー,ニュートラル......40 29
ホースB,ラジ エター......47 9	ラバー,テールライト......70 17	ラバー,テールライト......70 17	レンチ,アイ 19MM......96 9	ワッシャー,バランサーサイト......50 1
ホースCOMP.,フロントフィード......70 6	ラバー,ハンド ルホルダー......58 14	ラバー,ハンド ルホルダー......58 14	レンチ,アイ 24MM......96 12	ワッシャー,バランサーサイト......43 6
ホースCOMP.A,フロントプレーキ......55 5	ラバー,プロテクター......76 3	ラバー,プロテクター......76 3	レンチ,プラグ......96 8	ワッシャー,ハンド ルホルダー......58 13
ホースCOMP.A,リヤーブ レーキ......65 4	ラバー,プロトタンクマウンティング......70 7			ワッシャー,プレイン 10MM......59 25
ホースCOMP.B,リヤーブ レーキ......65 5	ラバー,マウンティング......25 9		[ロ]	ワッシャー,プレイン 4MM......79 22
ホースCOMP.D,フロントプレーキ......55 6				ワッシャー,プレイン 5MM......84 29
ホースCOMP.,88 5	ラバー,マフラーマウンティング......49 1	ローラー 4X8......46 20	ロッド サブ ASSY.,クッション......83 12	ワッシャー,プレイン 5MM......52 6
ホイループ ASSY.,プロント......64 9	ラバー,マフラーマウンティング......84 2	ロッド サブ ASSY.,クッション......84 2	コネクティング......42 5	ワッシャー,プレイン 6MM......73 19
ホイループ ASSY.,リヤー......68 16		ロッド サブ ASSY.,コネクティング......84 2	ロッド ASSY.,コネクティング......65 16	ワッシャー,プレイン 6MM......79 21
ホイルダーパ、ハンドルアップー......58 11	ラバー,メインステップ......76 10	ロッド ASSY.,コネクティング......84 2	ロッド ASSY.,コネクティング......65 16	ワッシャー,プレイン 8MM......76 20
ホイルダーパ、ハンドルロアー......58 12	ラバー,フェンターマウンティング......78 11	ロッド ASSY.,コネクティング......84 2	ロッド ASSY.,コネクティング......65 16	ワッシャー,プレイン 8MM......76 20
ホイルダーパ、ブラシ.........37 4	ラバー,フェンターマウンティング......78 11	ロッド ASSY.,コネクティング......84 2	ロッド ASSY.,コネクティング......65 16	ワッシャー,プレイン 8MM......76 20
ホイルダーパ、マスターシリンダー......53 9	ラバー,リヤーブレーム......92 9	ロッド ASSY.,コネクティング......84 2	ロッド ASSY.,コネクティング......65 16	ワッシャー,プレイン 8MM......76 20
ホイルダーパ、スラー......55 12	ラバー,L.ウインカーマウンティング......84 14	ロッド ASSY.,コネクティング......84 14	ロッド ASSY.,コネクティング......65 16	ワッシャー,プレイン 8MM......76 20
ホイルダーパ、L.Lビ リオンステップ......78 16	ラバー,L.ウインカーマウンティング......85 5	ロッド ASSY.,コネクティング......84 2	ロッド ASSY.,コネクティング......65 16	ワッシャー,プレイン 8MM......76 20
ホイルダーパ、R.Lビ リオンステップ......78 13	ラバー,L.ウインカーマウンティング......85 3	ロッド ASSY.,コネクティング......84 2	ロッド ASSY.,コネクティング......65 16	ワッシャー,プレイン 8MM......76 20
[マ]	ラバー,R.カバー......32 3	ロッド ASSY.,コネクティング......84 2	ロッド ASSY.,コネクティング......65 16	ワッシャー,プレイン 8MM......76 20
マーク,サイド カバー-A......98 9	ラバー,A.テールライトマウンティング......51 2	ロッド ASSY.,コネクティング......84 2	ロッド ASSY.,コネクティング......65 16	ワッシャー,プレイン 8MM......76 20

2023.05.01 J

部品名索引
部品名頁見出	部品名頁見出	部品名頁見出	部品名頁見出
[E]ETCユニット 89 32[0]
Oリング 31 740 3448 1649 150 1
Oリング 14.8X2.4 66 26Oリング 16.5X2.5 40 3350 1
Oリング 18.8X2.4 38 1450 1
Oリング 18X3 32 1750 1
Oリング 2.4X19 35 1250 1
Oリング 24.4X3.1 37 1450 1
Oリング 44.7X2.4 62 22Oリング 48.1X3.6 32 1650 1
Oリング 49.3X2.5 48 1749 1
Oリング 4X2 37 15Oリング 55X2 69 33Oリング 6.8X1.9 40 3150 1
Oリング 7.47X3.6 48 18Oリング B 40 3250 1
[P]PGM-FIユニット 88 9[T]Tジョイント,フユ-エル 48 11

2023.05.01 J

1

まえがき

目次

2

エンジン

3

フレーム

4

部品番号索引

5

部品名索引

XL750 TRANSALP [RD16-100]

パーツカタログ

一 二 三 一 二

L _ _ _ _ _ _ J

発行本田技研工業株式会社

編集 本田技研工業株式会社

サービス部 サービス情報課

HONDA

パーツカタログニュース

本田技研工業株式会社 サービス部 サービス情報課

パーツカタログを下記内容に訂正します。

注）記載の希望小売価格には消費税は含まれていません。

2023.10.11

パーツカタログ管理 No.	11MLCP01
パーツカタログタイトル	XL750 TRANSALPXL750 P
ニュース No.	001

ブロック番号	見出番号	処置	部品番号	部品名	使用個数 750 P	通用号機		タイプ
						初号機	終号機
F-14-20	11	E	44711-MLC-D01	*部品番号削除
		A	44711-MLC-D02	タイヤ,フロント(ダンロップ)(90/90-21 M/C 54H)	1
F-19-20	19	E	42711-MLC-D01	*部品番号削除
		A	42711-MLC-D02	タイヤ,リター(ダンロップ)(150/70R18 M/C 70H)	1

处置記号 A: 部品番号変更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 通用号機訂正 M: 部品名訂正 T: 通用訂正 Z: 注記訂正
