使用説明書 MMX 330 PRO BEYERDYNAMIC

PUTTING INTO OPERATION

ヘッドセットをゲームコンソールに接続……41

ヘッドセットの装着....41

ヘッドバンドの設定 41

マイクの設定....41

リモコン 41

お手入れ....41

イヤーパッドの交換 42

ヘッドバンドクッションの交換 42

技術データ 43

サービス....43

廃棄 43

保証 43

beyerdynamicのSTELLAR.45ドライバー付きゲーミングヘッ

ドセットMMX 330 PROをお買い求めいただき

誠にありがとうございます。

少々お時間をいただき、製品のご使用前に、

この説明書を注意深くお読みください。

安全上のご注意

怪我の危険

▶ 大音量で長時間続けて聞くと聴力が損なわれ、永久的に聴力が失われる場合があります。そのため、できるだけ低音量のボリュームレベルを使用してください。
▶ 万一耳鳴りがする場合には、ヘッドホンの使用を避けるか、音量を下げてください。
「騒音と振動によりもたらされる危険から勤務者を保護するための規則」では、次のように規定されています:

音圧レベル(SPL)使用時間
85 dBの場合	最大8時間
88 dBの場合	最大4時間
91 dBの場合	最大2時間
94 dBの場合	最大1時間
97 dBの場合	最大30分
100 dBの場合	最大15分

▶ ヘッドホンをご使用の際は、音量（ボリューム）が最小に設定されていることをご確認ください。音量を最初に調整してからヘッドホンを装着してください。
▶ コードで接続されているヘッドホンの使用中に、突発的な動作を行なわないようにしてください。特にピアス、イヤリング、メガネなどを身に着けている場合に、それらに接続ケーブルがからまることがあり、重傷を負うおそれがあります。

マイク

本マイクをファンタム電源(12 - 48 V)を装備したマイク入力に接続すると、マイクが破壊されます。このため、このようなマイク入力には接続しないでください。

生命の危険

▶ ヘッドホンは音による外部への注意力を大幅に低減します。路上でヘッドホンを使用することにより、大変危険な状況が発生することがあります。ユーザーの聴覚に著しく影響を及ぼすこと、また道路交通での安全を脅かすことも、避ける必要があります。 そのために、ヘッドホンを路上で使用せず、危険性のある機械や装置の動作範囲内で使用しないでください。 ▶ 加えて、聴力に影響を及ぼしてはならない状況、特に鉄道の踏切を渡るときや工事現場ではヘッドホンの使用を避けてください。

賠償責任 / 適切な使用方法

本製品説明書に記載されている以外の方法では本製品を使用しないでください。 製品の不注意な、不適切な、間違った、またはメーカー指定の目的に合わない使用による製品の損傷または人員の負傷について、beyerdynamic GmbH & Co. KG は責任を負いません。

バージョン

MMX 330 PRO ゲーミングヘッドセット、黒、開放型……注文番号1001163

MMX 330 PRO MANUFAKTUR ゲーミングヘッドセット、 開放型、個別に選択可能な 装備付き……注文番号1001566

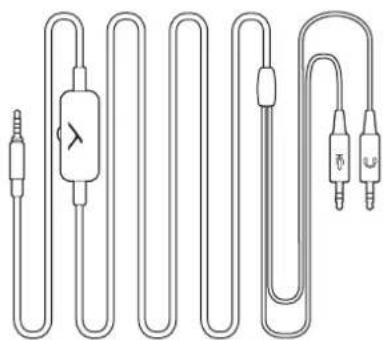

同梱付属品

接続ケーブル1本、3極3.5 mmフォーンプラグ2個付きPCなどのヘッドホン出力およびマイク入力との接続用

アダプター1個、3.5 mmフォーンソケット2個および3.5 mmフォーンプラグ1個付き、ゲームコンソール、 タブレット、スマートフォンなどの3.5 mmコンビソケットとの接続用

付属品と交換部品

▶ 付属品や交換部品に関する情報はインターネットをご覧ください。https://www.beyerdynamic.com
▶ MMX 330 PROの使用時に技術的問題があった場合、または使用するために詳細情報が必要である場合には、当社FAQページをご覧ください。
https://support.beyerdynamic.com

使用開始手順

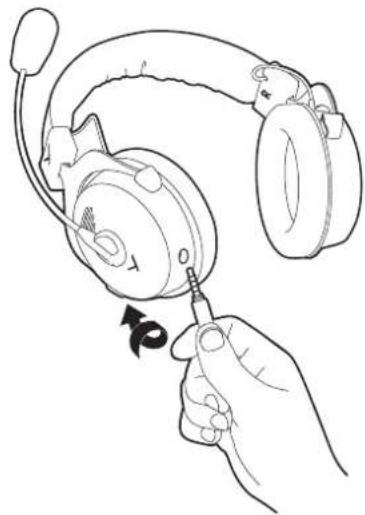

接続ケーブルの接続

接続ケーブルはヘッドホン側に5ピンフォーンプラグを装備しており、ロック機構があります。

▶ 接続ケーブルを軽く回しながらハウジングシェルに接続します。

よくあるエラーの原因は、5ピンフォーンプラグがヘッドセットに正しく接続されていないことです。 機能しない場合は、5ピンフォーンプラグを一度抜いて、軽く回しながらソケット内に確実に押し込み、フォーンプラグの5極すべてが接触するようにします。

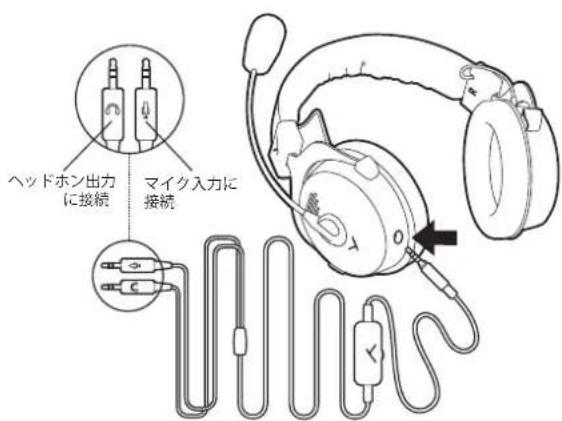

ヘッドセットをP Clに接続

接続ケーブルのもう一方の側にはPCに接続する3ピン3.5 mmフォーンプラグが2個あります。

▶ ヘッドホンのマークが付いているプラグを、お使いのPCのヘッドホン出力に接続します。
▶ マイクのマークが付いているプラグを、お使いのPCのマイク入力に接続します。

ヘッドホン出力 に接続 マイク入力に 接続 C X

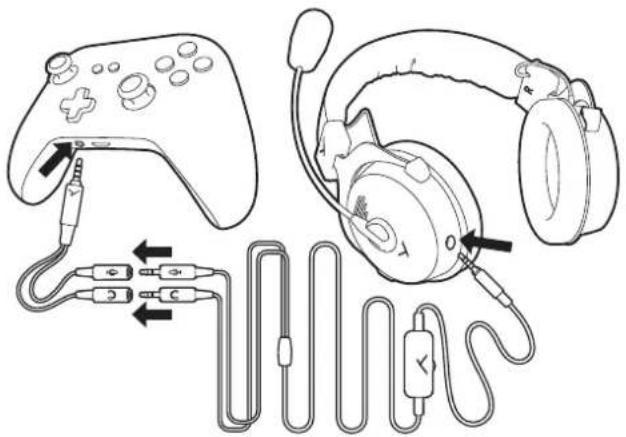

ヘッドセットをゲームコンソールに接続

PCとは異なり、ゲームコンソールに3.5 mmフォーンコネクタは1個だけです。

▶ 同梱のアダプターと接続ケーブルを図示のようにゲームコンソールに接続します。
▶ オプションとして、3.5 mmフォーンプラグ付きの1.2 m長のコンソールケーブル（注文番号918105）が入手できます。

柔軟なスワンネック部を曲げて、口の中央の約2センチメートル前に来るようにします。

スワンネック部の湾曲は最大で90°までにしてください。延びすぎたり早期の摩耗を防ぐためです。

リモコン

接続ケーブルでは内蔵リモコンが利用でき、音量コントローラーとミュートスイッチがあります。音量コントローラーを用いてヘッドセットの音量を設定します。ミュートスイッチでマイクをミュートにしたり有効にします。

音量を上げる:

▶ 音量コントローラーを上向きに回します。

音量を下げる:

▶ 音量コントローラーを下向きに回します。

マイクをミュートにする：

▶ ミュートスイッチを下へずらします（赤色のマークが見えます）。

マイクを有効にする:

▶ ミュートスイッチを上にずらします (赤色のマークは見えなくなります)。

ヘッド セットの装着

▶ ヘッドセットを頭に置いてください。その際、マイクは左側にあります。
▶ マイクが口の前の中央に来るように位置調整してください。ポップノイズを防止するために、マイクはポップガード付きでのみ使用してください。

ヘッド バンド の 設 定

▶ ヘッドセットのヘッドバンドを左右のハウジングシェルにある調節可能なフォークジョイントで頭に合わせて、装着快適性を最適化します。
▶ ヘッドバンドを頭の中央をわたして延ばす場合には以下のように設定します。

- 両方の耳が完全に隠れる

• 耳に軽く圧力が感じられる
• ヘッドバンドの両側で延長長さを同じにする

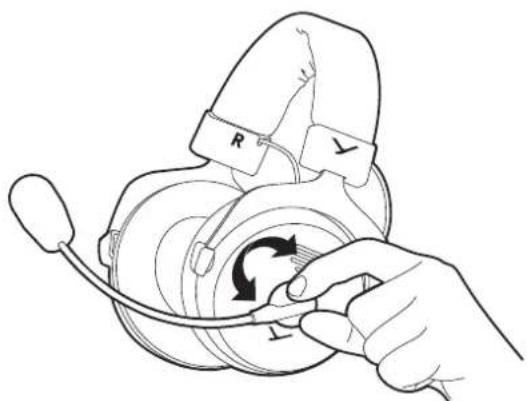

マイクの 設 定

▶ 固定したマイクアームホルダーを回して（決してスワンネック部ではなく！）マイクをご希望の位置にします。

▶ ポップガードがマイクを完全に覆っていることに注意してください。

ミュートスイッ マイクはミュート 音量コントローラー

ミュートスイッチ マイクは有効 音量コントローラー

お手入れ

衛生上の理由のため、イヤーパッドおよびヘッドバンドクッションは柔らかい、水で湿らせた布で必要に応じて清掃してください。水がハウジングシェルまたはトランスデューサーに入らないように注意してください。
▶ 必要に応じて、イヤーパッドやヘッドバンドクッションを慎重に取り外し、低刺激性のせっけん水で洗ってください。

溶剤系洗剤は決してご使用にならないでください!加えて、イヤーパッドおよびヘッドバンドクッションは完全に乾かしてから再度固定してください。

清掃するためにいなかる場合も掃除機を使用しないでください。もし使用するとMMX 330 PROに修理不可能な損傷が生じます。

▶ イヤーパッドおよびヘッドバンドクッションは自然に摩耗していくため、必要に応じて交換してください（「付属品と交換部品」参照）。この交換はご自分で簡単に行えます。これに関しては「イヤーパッドの交換」および「ヘッドバンドクッションの交換」の章をご覧ください。
その他のコンポーネントを交換する必要がある場合は、担当の beyerdynamic 代理店までお問い合わせください。

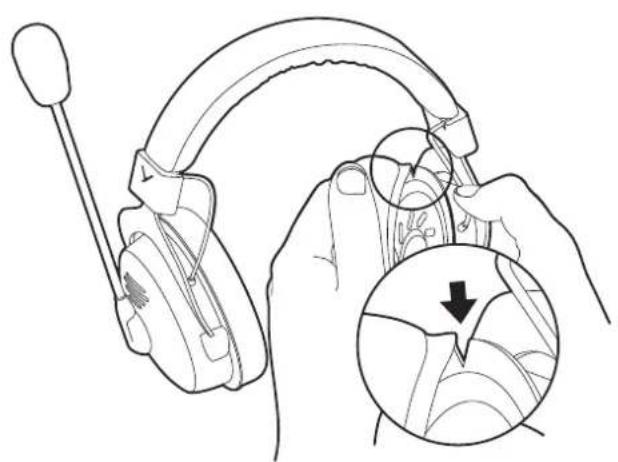

イヤーパッドの交換

▶ イヤーパッドを指先で注意深く引っ張ってハウジングシェルから外します。

▶ ヘッドバンドクッションのボタンを外し、取り外します。

新しいイヤーパッドのプラスチック製のリップ部をハウジングの刻み目に押し込み、完全に嵌るまで、イヤーパッドを時計方向へ回します。

▶ 新しいヘッドバンドクッションをヘッドバンドと接続ケーブルに被せて、スナップボタンを閉じます。

トランスデューサー種類 ダイナミック
動作原理 開放型
着用タイプ 耳覆い型 周波数範
周波数範囲 5 - 40,000 Hz
定格インピーダンス 48 Ω
音圧レベル @1 mW/500 Hz	96 dB
THD @500 Hz < 0.05 %
定格出力 30 mW
定格圧力 5.5 N
重量	318 g
コードの長さと種 類	2.5 m / フラットケーブル、差し込み可能、片側に5極ステレオフォーンプラグ付きr
コネクタ	ステレオフォーンプラグ2個3.5 mm & アダプター1 x 4-pin 3.5 mmジャックプラグ - 2 x 3-pin 3.5 mmジャックソ ケッ

マイク

トランスデューサー種類	コンデンサー(back electret)
動作原理	圧力勾配トランスデューサー
ポーラパターン	単一指向性
電流供給の種類	T-パワ
パワー 供給電圧	2 - 9 V
電流消費	0.6 mA
での感度 f = 1 kHz	21.6 mV/Pa
周波数範囲	20 - 20.000 Hz
最大音圧レベル	121 dB
マイク出力	非対称
マイクアームの長さ	約190 mm
ヘッド 直 径	13 mm

(全データは EN 60 268-7 に準拠)

サービス

▶ 点検が必要な場合は、資格を持つ専門家または次までで連絡ください。

beyerdynamic Service- und Logistik Center beyerdynamic サービスおよびロジスティック センターの Eメール: [e-mail]

▶ いかなる場合でもMMX 330 PROをご自分で分解しないでください。分解した場合は、すべての保証が無効になるおそれがあります。

廃棄

製品、取扱説明書、または梱包にあるこのマークは、電気機器および電子機器は、その耐用年数終了時に家庭ごみとは分けて廃棄する必要があることを意味します。
▶ 使用した機器は現行の規則に常に従って廃棄してください。

保証

beyerdynamicは、購入されたbeyerdynamic製品に2年間の期限のある保証を用意しています。

正確な保証条件は当社ウェブサイトでご覧になれます。
