使用説明書 RMM-131 SONY
電気製品は、安全のための注意事項を守らないと、火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。
RMM-131
安全のために
このラックマウントキットを組み立てて電気製品を設置する際に、安全のための注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。
事故を防ぐために安全のための注意事項を必ずお守りください。
警告表示の意味
取り付けかた（本書）および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。
この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。
この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。
注意を促す記号
注意
火災
感電
行為を禁止する記号
禁止
行為を指示する記号
指示
火災
感電
下記の注意を守らないと、火災や感電により死亡や大けがにつながることがあります。
禁止
電源コードを傷つけない
電源コードを 傷 つけると、火 災 や感電の原因となることがあります。
- 設置時に、製品と壁やラック（棚）などの間にはさみ 込んだりしない。
- 電源コードを加工したり、傷つけたりしない。
- 重いものをのせたり、引っ張ったりしない。
- 熱器具に近づけたり、加熱したりしない。
- 電源コードを抜くときは、必ずプラグを持って抜く。
万一、電源コードが傷んだら、お買上げ店またはソニーのサービス窓口に交換をご依頼ください。
指示
機器をラックに確実に組み込む
機器をラックに組み込む際には、カチッと音がするまで押し込み、機器を確実にロックしてください。完全にロックされていない場合、機器が飛び出してけがの原因となることがあります。
注意
下記の注意を守らないと、
けがをしたり周辺の物品に損害を与えることがあります。
注意
転倒、移動防止の処置をする
機器をラックに取り付け、取り外しするときに、転倒、移動防止の処置をしないと、倒れたり、動いたりして、けがの原因となることがあります。
安定した姿勢で注意深く作業してください。
また、ラックの設置状況や強度を充分にお確かめください。
注意
運搬・設置時は慎重に
機器を運搬・設置するときは、確実に底面全体を保持し、安定した姿勢で行ってください。運搬・設置中にバランスを崩すと、落下によりけがの原因となるあります。また、機器と設置面との間に指を挟まないようにご注意ください。
指示
車載、不安定な場所、振動の多い場所での使用時には、機器をネジ止めする
機器を車載、不安定な場所、振動の多い場所で使用するときは、取っ手上部または下部を付属のネジで止め、ラックに確実に固定してください。固定が不充分な場合、機器が飛び出してけがの原因となることがあります。
概要/Introduction/Introduction/Einleitung
お買上げいただきありがとうございます。
RMM-131は、ベータカム SPビデオカセットレ コーダー /ヤー、DVCAMデジタルビデオカセットレコーダー / プレーヤー
MSW-2000シリーズ/HDW-2000シリーズデジタルビデオカセットレコーダー/プレーヤーを、EIA規格の19インチ標準ラックに取り付けるため のラックマウントキットです。
適用できる機器
- 重量が40kg以下のもの
- 幅が 427mm以下のもの
- 高さが 4 ^1) (約176mm) のもの
適用できるラック
奥行きが660～830mm（22インチレール）のもの
RMM-131は、以下の部品で構成されています。組み立てを始める前に、部品が全てそろっているかどうかお確かめください。
仕様および外観は、改良のため予告なく変更することがありますConception et spécifications sont sujettes à
が、ご了承ください。
取り付けは必ず2人以上で行ってください。取り付ける機器をレールに差し込むときに機器をしっかり支えないと、けがや事故の原因となります。特にストッパーとレールの間に指を挟まないようにご注意ください。
Caution
① 機器の底面の足を外す。
外した 足とネジは、後日使用する場合のために保管してください。
② レール Ⓐのストッパーを押しながら、内側レールを引き抜く。
③ 機器側面中央のネジを外し、外したネジで内側レールを機器に取り付ける。
内側レールの先端から、機器の前面までが約57mmになるように取り付けます。
④ 機器前側面のネジを外し、取っ手⑧に付いているネジで機器に取っ手を取り付ける。
3

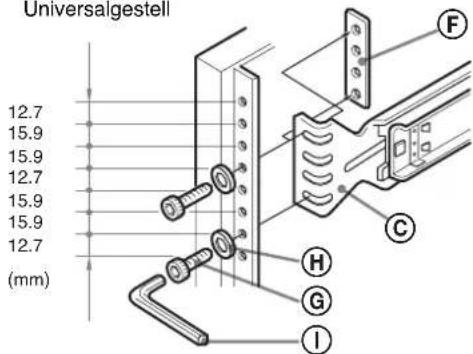

ユニバーサルタイプのラック
Universal-type rack/Rack de type universel/Universalgestell


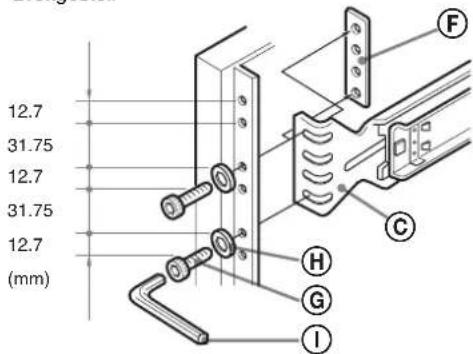

Wide-type rack/Rack de type large/Breitgestell
① 外側レールに、レール取り付け金具⑥を板ナット（大）⑭とネジ⑤で仮止めする。
② 外側レールをラックに取り付けたときに、レールの先端からラックの取っ手を取り付ける面までの距離が50～55cmになるように調整し、ネジ®を締めてレール取り付け金具を固定する。
③ 取り付け金貝を、板ナット（小）⑤と六角穴付きネジ⑥、半ワッシャー ①を使ってラックに取り付ける。
ラックによっては、Lレンチ①が締めにくいことがあります。その場合は、板ナッ⑤を外側に、ワッシャー⑧とネジ⑨を内側にして取り付けてください。
Note
① 内側レールのストッパーを押しながら外側レールに差し込み、カチっというまで機器をラックに押し込む。
取っ手のバネ式ストッパーによって、機器は固定されます。
② 機器ががたつく場合は、取っ手⑧のストッパーを押して機器を引き出し、取っ手のネジをゆるめてストッパーの位置を微調整する。
③ 収っ手のネジ穴をキャップ ⑤ で寒ぐ。
取っ手上部または下部のネジ穴を、ねと飾りワッシャー®で締めてラックに固定します。
使わなかったネジ穴をキャッ⑰で塞ぎます。
ソニー株式会社 〒108-0075 東京都港区港南1-7-1
