はじめに

このたびは、VOX MVX150C1/MVX150Hギター・アンプをお買い上げいただきまして、ありがとうございます。本製品を未永くご愛用いただくためにも、取扱説明書をよくお読みになって、正しい方法でご使用ください。

おもな特長

Nutubeとは？

Nutubelは、株式会社コルグとノリタケ伊勢電子株式会社が、蛍光表示管の技術を応用して開発した新しい真空管です。 Nutubelは従来の真空管と同じく、アノード・グリッド・フィラメントの構造を持ち、完全な3極真空管として動作します。また従来の真空管と同様、真空管特有の豊かな倍音やレスポンスを生み出します。

フロント・パネル

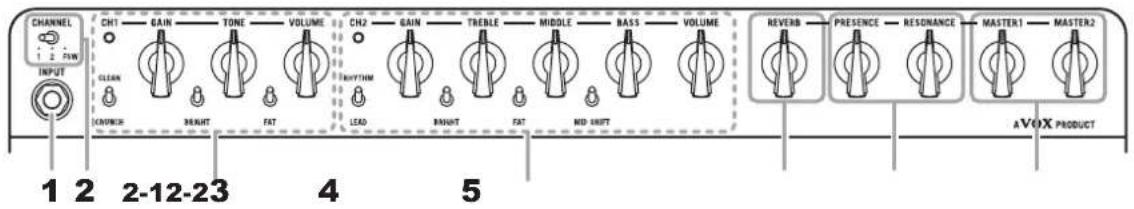

CHANNEL 1 2 35W INPUT CHT GAIN TONE VOLUME CH2 GAIN TREBLE MIDDLE BASS VOLUME REVERB PRESENCE RESONANCE MASTER1 MASTER2 1 2 2-12-23 4 5 A VOX PRODUCT

1. INPUT

ギターを接続します。

2. チャンネル

2つのチャンネルに、それぞれ2つのモードが存在します。

チャンネルはCHANNELスイッチで切り替えできます。オプションのフット・スイッチによってチャンネル切り替えを行う場合は、FSWに設定してください。

2-1. CH1

CH1にはCLEAN、CRUNCHの2モードを搭載しています。

操作はGAIN、TONE、VOLUMEで行います。

BRIGHT、FATスイッチの設定によって、多岐に渡るサウンドが表現できます。

2-2. CH2

CH2にはRHYTHM、LEADの2モードを搭載しています。

操作はGAIN、TREBLE、MIDDLE、BASS、VOLUMEで行います。

こちらはBRIGHT、FATに加え、MID-SHIFTスイッチを搭載しています。

3. REVERB

本機は高品質なデジタル・リバーブを搭載しています。

フット・スイッチによりオン、オフが可能です。

4. PRESENCE 、 RESONANCE

この2つのコントロールによって、より洗練されたサウンド・メイクが可能となります。

PRESENCEは超高域を、RESONANCEは超低域を調整するために使用します。

5. MASTER1、2

本機には2つのMASTERボリュームを搭載しています。これはオプションのフット・スイッチにより切り替え可能です。

通常はMASTER1を使用ください。フット・スイッチを使用すると、MASTER2が選択できるようになります。

MASTERボリュームを上げていくと、パワー・アンプ段に搭載したNutubeが徐々に歪み出します。

リア・パネル

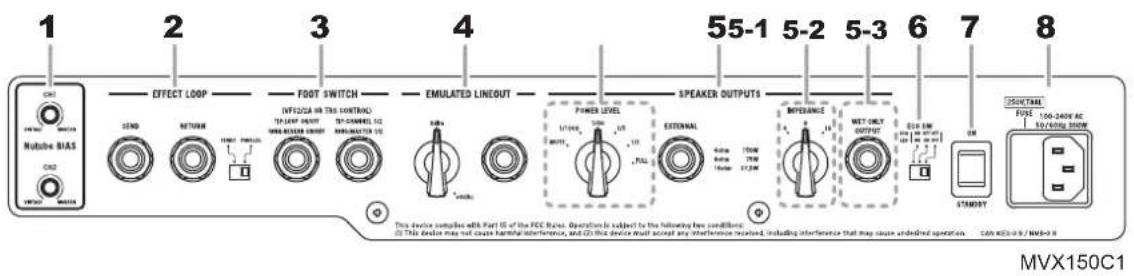

1 2 3 4 55-1 5-2 5-3 6 7 8 NBube BIAS CNC1 OUTPUT MOSI CNC2 OUTPUT EFFECT LOOP RETURN OFF/FLUOR (VEF/CAH OR THIS CONTROL) TP/LEAF OUTPUT TIP/SMR/NL/CCN WIRE/MALLER/CCN EMULATED LINEOUT POWER LEVEL SPEAKER OUTPUTS EXTERNAL 40mA 750W 80mA 750W 17.5W 17.5W 17.5W 17.5W 17.5W 17.5W 17.5W 17.5W 17.5W 17.5W 17.5W 17.5W 17.5W 17.5W 17.5W 17.5W 17.5W 100V/240V AC EV/DOM/300V STMD/RTY CINUTRAL FINE 1:00-240V AC EV/DOM/300V MVX150C1

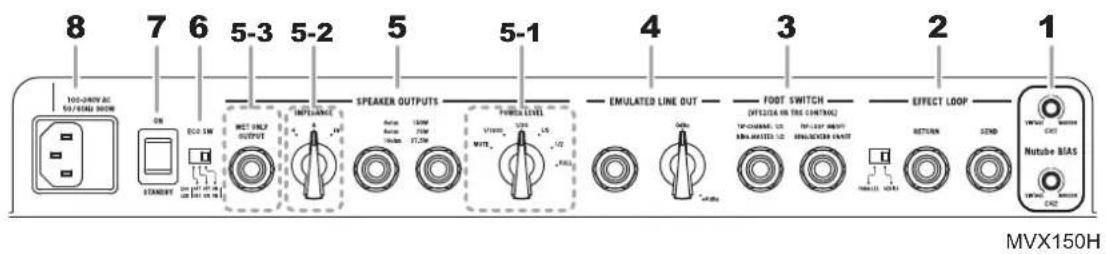

8 7 6 5-3 5-2 5 5-1 4 3 2 1 10+ON/AV AT SOVERE SHOW ON ECU SW MET ONLY OUTPUT SPEAKER OUTPUTS EMULATED LINE OUT FOOT SWITCH OFFICE OR THE CONTROL TYP-CHARGE, LO RUM RATED, LO TYP-LOAD MODEY RUM/LOCK SWITCH EFFECT LOOP RETURN SEND NUTUBE BIAS MIXUS CX2 MVX150H

1. Nutube BIAS

CH1、2のプリ・アンプに搭載したNutubeのバイアス電圧(動作点)を、個別に調整できます。

VINTAGE: 電圧を低くすると、ヴィンテージ・ギター・アンプのような、場合によっては不安定と感じるようなサウンドが得られます。

MODERN: 電圧を高くすると、ゲインが増加した上で、よりスムーズなサウンドが得られます。

2. EFFECT LOOP

SERIES(直列)/PARALLEL(並列)の切り替えが可能なSEND、RETURN端子を搭載しています。フット・スイッチによりオン、オフが可能です。

3. FOOTSWITCH

2つのフット・スイッチ端子を搭載しており、以下の表の操作が行えます。 操作にはオプションのVFS2、VFS2Aが使用できます。

TIP 市販のTRS標準フォーン端子接続のオープン/クローズ・タイプのフット・スイッチも使用できます。

TIP: LOOP ON/OFFRING: REVERB ON/OFF	スイッチ1 EFFECT LOOPのオン、オフを切り替えます。
	スイッチ2 REVERBのオン、オフを切り替えます。
TIP: CHANNEL 1/2RING: MASTER 1/2	スイッチ1 CHANNEL1とCHANNEL 2を切り替えます。
	スイッチ2 MASTER1とMASTER2を切り替えます。

エミュレーション回路を通した出力端子です。本機は、有名なダイナミック・マイクによりスピーカー・キャビネットを収録したサウンドを再現した、アナログのキャビネット・エミュレーション回路を搭載しています。

5. SPEAKER OUTPUTS

MVX150C1は、EXTERNALスピーカー出力端子を搭載しています。外部のスピーカー・キャビネットを使用する際に接続します。ケーブルを接続すると、内蔵スピーカーからは音が出なくなります。（最小インピーダンス：4オーム）

MVX150Hは、2つの同じスピーカー出力端子を搭載しています。

MVX150Hで2つ同時に接続すると並列に接続されます。このときのインピーダンスの合計が4オーム未満にならないように注意してください。2台同じものを接続する場合は、各8オーム以上のスピーカーキャビネットをご使用ください。

5-1. POWER LEVEL

この6接点セレクターにより、最終的な音量、ワッテージを決定します。MUTEを選択すればアンプはミュートされるため、EMULATED LINE OUTを使用したサイレント・レコーディングが可能です。

5-2. IMPEDANCE

使用するスピーカー・キャビネットのインピーダンスと合わせてください。

(MVX150C1の内蔵スピーカーは、4オームです。)

5-3. WET ONLY SPEAKER OUTPUT

EFFECT LOOPまたはREVERBを使用している際に、ウェット（エフェクト）シグナルのみを出力するスピーカー端子です。スピーカー・ケーブルを接続すると自動的に、内部回路でドライ/ウェットが分離され、通常のSPEAKER OUTPUTからはドライのみが出力されます。これによりプロの現場で使用されるようなドライ/ウェット・システムが、簡単に構築できます。

この出力は通常のスピーカー出力とは独立しており、最小インピーダンスは4オームです。

WET ONLY SPEAKER OUTPUT端子を使用する場合、出力は最適なワット数に自動的に切り替わります。

例えば、通常のSPEAKER OUTPUTとWET ONLY SPEAKER OUTPUTに同時に接続した場合、それぞれ最大75Wに制限されます。

注意！スピーカーを接続しなくてもアンプは故障しません。

注意！出力はBTL接続（ステレオ・アンプの2つの出力をブリッジ接続してモノラル・アンプとして使用する方法）です。これはスリーブ（シールド）がグラウンドでは無く、信号ラインであることを意味します。この端子をスピーカー・キャビネット以外に接続すると、本機の故障の原因となりますのでご注意ください。

警告！本機を正しく使用するために、下記の事項を守ってください。

a) ワット数がアンプの出力以下のスピーカー・キャビネットは使用しないでください。この警告を無視した場合、スピーカーが破損する可能性があります。
b) スピーカー・キャビネットとの接続には、質の良いスピーカー・ケーブルをご使用ください。ギター用のシールド・ケーブルは決して使用しないでください。
c) ケーブルを接続するときは必ず電源をオフの状態で行ってください。電源をオンのままケーブルを抜き差しするとアンプが壊れる原因となります。

注意！MVX150C1/MVX150Hへの接続に使用するケーブル（スピーカーの接続時のケーブルを除く）は、高品質でしっかりシールドされたものをご使用ください。ケーブルの長さは10メートル以内のものを使用してください。また、スピーカーの接続にはシールド線ではない、スピーカー専用のケーブルをご使用ください。

6. ECO SW

この3接点スイッチにより、ECOモード、LEDモードが選択できます。

ECOがオンの場合、オート・パワー・オフ機能が働きます。

LEDがオンの場合、フロントのLED照明が点灯します。

7. 電源スイッチ

本機をONするか、STANDBY（OFF）する際に、長押ししてください。

8. 電源端子

付属の電源コードを接続します。

オート・パワー・オフ機能

本機には、オート・パワー・オフ機能が搭載されています。オート・パワー・オフ機能は、INPUT端子から入力が無い状態が約30分続くと、自動的に電源が切れる機能です。

一度電源が切れるとコントロールなどを操作しても復帰しません。電源を入れ直してください。

注意！入力音の音量や変化が極端に小さい場合は、オート・パワー・オフ機能が動作する場合があります。また、設定や環境によってはギターを弾いていなくても、ノイズによって、オート・パワー・オフ機能が動作しない場合があります。

TIP 工場出荷時は、オート・パワー・オフ機能が有効(ECO SWがECO=ON)になっています。ECO SWをECO=OFFの位置にすると、オートパワーオフ機能が無効になります。

過負荷保護機能

本機には、アンプを過負荷から保護する機能が搭載されています。

スピーカー・ケーブルがショートしていたり、間違ったスピーカー・キャビネットを使用した際に、パワー・アンプが動作を停止することがあります。また、合計出力が150Wを超えた際には、電源がシャットダウンすることがあります。

このような症状の場合、スピーカー、キャビネット、合計出力等を再度チェックしてから、電源を入れ直してください。

電源コードの接続について

感電と機器の損傷を防ぐために、アース接続を確実に行ってください。

注意！電源は必ずAC100Vを使用してください。

注意！電源コードは必ず付属のものをお使いください。他の電源コードを使用した場合、故障などの原因になります。

接地極付きコンセントに接続する場合

接地極付きコンセントに電源コードのプラグをそのまま差し込んでください。

接地極付きコンセント 電源コード

アース端子付きコンセントに接続する場合

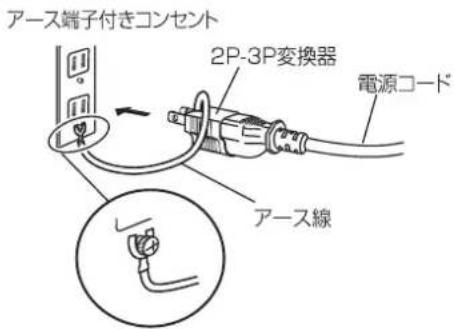

電源コードのプラグに、2P-3P変換器を取り付けます。そして、コンセントのアース端子にアース線を接続し、2P-3P変換器のプラグを差し込みます。

警告！アース接続は、コンセントにプラグを差し込む前に行ってください。また、アース接続を外すときは、コンセントからプラグを抜いてから行ってください。

アース端子付きコンセント 2P-3P変換器 電源コード アース線

2P-3P変換器のアース線のU字端子にカバーが付いている場合は、カバーをはずして使用してください。

仕様

入出力端子: INPUT、SEND、RETURN、EMULATED LINE OUT、SPEAKER OUTPUT (MVX150H: SPEAKER OUTPUTx2, MVX150C1: EXTERNAL)、WET ONLY SPEAKER OUTPUT

パワー・アンプ出力: 最大150W RMS@4Ω、75W RMS@8Ω、37.5W RMS@16Ω

スピーカー: (MVX150C1) Celestion製G12H-150 Redback12インチスピーカー(4Ω) x 1

消費電力: 最大300W

外形寸法（WxDxH）：MVX150C1:520x260x535

MVX150H: 520x219x194

質量: MVX150C1: 19.4kg MVX150H: 7.1kg

付属品：電源コード、取扱説明書

オプション: VFS2Aフット・スイッチ、VFS2フット・スイッチ
