使用説明書 CC 4000 CREST AUDIO

警告: 電気製品を使用するときは、次の項目を含め、基本的な注意事項を常にお守りください。

1. 本書の指示内容をお読みください。

2. 本書は保管してください。

3. すべての警告に注意してください。

4. すべての指示に従ってください。

5. 本装置を水の近くで使用しないでください。

6. お手入れには乾いた布をお使いください。

7. 開口部をふさがないでください。メーカーの指示に従って設置してください。

8. ラジェータ、ストーブなど (アンプを含む)、発熱体の近くに設置しないでください。

9. 分極プラグや接地プラグの安全性を担なわないようにしてください。分極プラグの2つのブレードは、一方が他より幅広くなっています。接地式のプラグには2つのブレードと接地プラグがあります。幅広のブレードや接地プラグは安全のために付けられています。所定のフラグがコンセントなどに合わない場合、旧式のコンセントなどの交換について技術者に問い合わせてください。

10. 電源コードを踏んだり挟んだりしないように保護してください。特にプラグ、コンセント、装置から出る部分を保護してください。

11. 備品/付属品はメーカーのものを使用してください。

12. カート、スタンド、三脚、ブラケット、テーブルなどは、メーカー指定のもの、または装置とともに販売されているもの使用してください。使用するときは、カートと装置を動かしたときに横転などでケガをしないよう注意してください。

13. 落雷の恐れのある嵐のとき、または長期間使用しないときは本装置の電源を外してください。

14. 保守作業はすべて資格のあるサービス担当者に依頼してください。保守作業が必要になるのは、装置が故障した場合、たとえば、電コードやプラグが破損、装置に液体がかかる。物が落ちる、雨など湿度の影響を受ける、正常に動作しない、落下した場合などです。

15. グランドピン（接地ピン）は決して取り外さないでください。フリーブックレット「感電と接地」を入手してください。装置の電源に記載されているタイプの電源にのみ接続してください。

16. 本製品をラックに載せる場合は、背面を支持するものが必要です。

17. Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E, the earth symbol, colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red.

18. 電気機器に水がかからないようにしてください。花瓶など液体の入ったものを装置に置かないように注意してください。

19. オン/オフスイッチは、主電源のどちらの側も切断しません。オン/オフスイッチがオフ位置のとき、シャシー内部のエネルギー（高は危険なレベルにあります。主電源プラグまたは機器のカプラが切断装置になっています。切断装置はすぐに動作し使用できる状態にしておく必要があります。

20. 極めて高い騒音レベルは聴覚を永久に損なう原因になることがあります。騒音による聴覚障害の可能性は人によって異なりますが、分に高い騒音を十分長い時間浴びた場合には、ほぼすべての人が何らかの障害を被ります。米国労働安全衛生庁 (OSHA) は、許容できるノイズレベル（騒音暴露レベル）を次のように定めています。

1日当たりの時間	サウンドレベルdBA、スローレスポンス
8	90
6	92
4	95
3	97
2	100
112	102
1	105
12	110
1/4以下	115

OSHAによると、上記許容限度を超える場合は聴覚障害の原因になります。騒音が上記限度を超える場合は、永久的な聴覚障害を避けるため、このアンプシステムの操作時に、外耳道または耳全体にイヤブラグやプロテクタを装着する必要があります。高音圧レベルによる危険な状態を避けるため、このアンプシステムのような高音圧レベルを出力する機器に触れる人はすべて、本機を使用中はプロテクタにより聴覚を保護することをおすすめします。

本書は保管してください!

重要安全事项

カートンや梱包材は保管してください。搬送する場合は、製品ご購入時の元のパッケージを使用してください。
パッケージの交換については、Crest Audio カスタマサービス部まで直接お問い合わせください。
② 機器を操作する前に、マニュアルなど付属の文書をすべてお読みください。文書はすべて将来使用するときのために保管してください。
③ 正しい操作を行うため、本体シャンに記載されている指示に従ってください。
④ 電源スイッチまたはサーキットブレーカを "オン" 位置にしたまま放置しないでください。
⑤ 電源コードに磨耗、破損などがある場合は本体を使用しないでください。 電源コードは、踏みつけられたり挟まれたりしないように配線してください。
⑥ 本体は常に、AC グランド線を電気系統のグランドに接続した状態で操作してください。機器の一部のグランド(接地)手段が破損しないように注意してください。
7 不適切な ACG 電圧の接続による破損員は、保証の対象になりません。主電源電圧は、本体背面に掲載されているものと同じでなければなりません。
⑧ 高温の（赤色）端子は接地しないでください。高温の（赤色）出力をグランドや別の高温の（赤色）出力に接続しないでください。
⑨ 接続する前には、電源を切り、本体を主電源電圧から切り離してください。
⑩ 機器がフル出力になるレベルを超える信号レベルで入力をドライブしないでください。

⑪ アンプのチャンネルの出力は別のチャンネルの入力に戻さないでください。

アンプの出力を他のアンプ出力を直列または並列に接続しないでください。

どのような理由であっても、スピーカーの破損について Crest Audio は責任を負いません。

⑫ アンプの入力や出力を他の電圧源に接続しないでください。アンプの電源が入っているかどうかにかかわらず、電圧源は、バッテリ、主電源、電源などです。
⑬ アンプがブリッジモノモードのとき、アンプ出力をオシロスコープなどのテスト機器に接続すると、アンプとテスト機器の両方が破損する可能性があります。
⑭ 水などの液体が本体はかわらないようにしてください。液体の中に立つなどして本体を操作しないでください。
15 ファンの換気口をふさがないでください。

本体内の空気の通常の流れを妨げるような場所で機器を操作しないでください。たとえばベッド、ウェザーシート、カーペット、密閉されたラックなどです。

⑯ 汚れ、ホコリ、煙の多い環境で使用する場合:定期的に本体の汚れを取り除いてください。
⑰ ストーブ、レジスタ、ラジエータなどの熱源の近くで本機を使用しないでください。
18 長時間使用しない場合、機器の電源コードをコンセントから抜いてください。

サービス・保守について

カバーは取り外さないでください。 カバーを外した場合、電圧による傷害の恐れがあります。内部にユーザが修理できるパーツはありません。

次のような場合、機器の保守は指定サービス担当者が行う必要があります。

A. 電源コードやプラグが破損している。
B. 機器が雨ざらしになっている。
C. 機器が正常に動作しないか、明らかに性能が落ちている。
D. 機器を落としたか外装が破損した。

サービス・保守作業を行うには

最寄りの Crest Audio サービスセンター、代理店、ディーラー、もしくは電話で 201.909.8700、Crest Audio（米国）までお問い合わせいただくか、または www.crestaudio.com をご覧ください。

電子メール

[e-mail]

このシンボルは、文書に説明されている重要な手続き、注意事項に従うことを警告するものです。

このシンボルは、機器の外装内に、絶縁されていない“危険な電圧”があり、感電の危険があることを警告するものです。

警告

本機の ON/OFF スイッチ は主電源の両側を切断しません。電源スイッチを OFF 位置にしたとき、外装内部のエネルギーにより危害の及ぶ可能性があります。

1 本書の使い方 p.2

はじめに p.3

2 取り付け p.4

開梱

マウンティング

電源の接続

冷却に必要なこと

操作上の注意事項

入力の接続

出力の接続

3 特徵 p.6

フロントパネル

リアパネル

4 動作モード p.9

ステレオ

パラレル

ブリッジモノ

5 保護機能 p.10

自動クリップ制限

IGM™ インピーダンス検出

熱保護

短絡回路

DC 電圧保護

電源オン/オフ保護

AUTORAMP™ 信号コントロール

6 安全 p.12

スピーカー保護

ユーザの責任

7 サービスとサポート p.13

サポート

連絡先

a 仕様 p.14

ワイヤゲージ チャート p.17

内容

付録

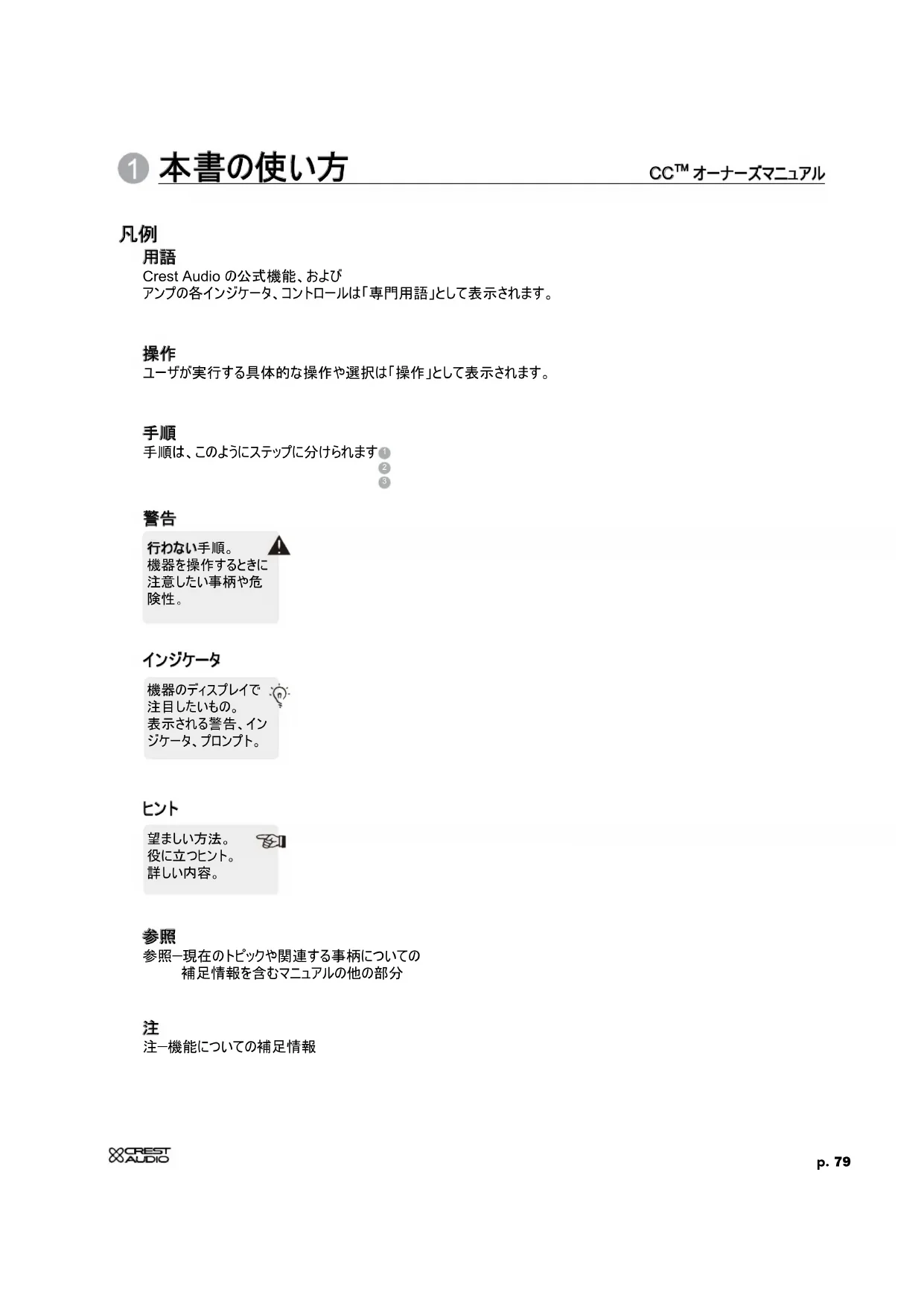

① 本書の使い方

凡例

用語

Crest Audio の公式機能、および

アンプの各インジケータ、コントロールは「専門用語」として表示されます。

操作

ユーザが実行する具体的な操作や選択は「操作」として表示されます。

手順

手順は、このようにステップに分けられます

警告

行わない手順。

機器を操作するときに注意したい事柄や危険性。

インジケータ

機器のディスプレイで注目したいもの。 表示される警告、インジケータ、プロンプト。

ヒント

望ましい方法。

役に立つヒント。 詳しい内容。

参照

参照—現在のトピックや関連する事柄についての補足情報を含むマニュアルの他の部分

注

注一機能についての補足情報

ようこそ

Crest Audio CC™ シリーズパワーアンプをお買い上げいただきありがとうございます。厳しい条件下でも、長年の間、動作の信頼性を損なわないように設計されたCrest CC シリーズアンプは、驚くほどコンパクトながら、Crest Audio の名を広めた音の優位性と、比肩するもののない信頼性を備えています。先進技術と充実した保護回路により、負荷や電力を扱いにくい困難な条件下でも動作効率を高めています。ACL™（自動クリップ制限）回路は、2 オームと低い負荷までトラブルフリー動作を保証します。自動クリップ制限回路は、ドライバを保護し、極めて過大な負荷条件下でも音の整合性を保証します。Crest Audio の高効率設計は、トンネル冷却ヒートシンクと可変速 DC ファンを使用します。冷却構造は、全体の動作温度を低く保ち、その結果、出力トランジスタの寿命を長くします。モデル CC 4000、CC 2800、CC 1800 パワーアンプは、Crest Audio の画期的な "電力密度" 回路とパッケージを採用しています。

安全のため、入力 出力、電源系接続のセクションのほか、重要な注意事項のセクションもお読みください。

開梱

梱包を解いた後にアンプをチェックしてください。不具合がある場合はすぐに購入元に連絡してください。製品出荷時に生じた不具合について、運送人にクレームを起こすことができるのは荷受人だけです。カートン、梱包材はすべて保管してください。本体をCrest Audio 本社、支店、サービスセンター、または供給元に返送する必要がある場合、購入時のパッケージを使用してください。購入時のカートンが利用できない場合は、Crest に連絡して交換してください。

マウンティング

CC シリーズアンプは標準 19" ラックでマウントします。サポートのためリアマウントイヤーがついており、これは、移動式、ツアー用のサウンドシステムなど、期間限定の取り付けに便利です。リアパネルにケーブルやコネクタがあるため、直角ドライバ、オフセットドライバ、または六角キーがあると、リアマウントイヤーをレールに固定しやすくなります。

電源の接続

CC シリーズアンプの所要電力は定格の I/8 (音楽用の通常の条件)、I/3 (音楽的に極端な条件) です。最大電流定格は、フロントパネルのサーキットブレーカによってのみ制限されます。各アンプに必要な電流については、付録セクションの仕様を参照してください。主電源電圧がアンプの背面に記載されているものと同じか確認してください。不適切な AC 電圧をアンプに接続したことが原因で起こる破損は、保証の対象になりません。出荷される Crest アンプは、注文時に他に記載のない限り、次の仕様になっています。

オプション 1 北米 120VAC / 60 Hz

オプション 2 欧州、アジア 230VAC / 50 Hz

オプション 3 オーストラリア 240VAC / 50 Hz

オプション 4 南米 120VAC / 60 Hz または 240VAC / 50 Hz

パッケージの交換については、Crest Audio カスタマサービス部まで直接お問い合わせください。参照ーサービスとサポート

オーディオの接続を行う ときは、常に、アンプの 電源を切り、ア 接続を外してください。 また、電源を入れるとき は、滅衰器を切った状 態にしてください。

冷却に必要なこと

CC™ シリーズアンプは、強制的空気冷却システムにより、低く均一な動作温度を保っています。リアパネルのファンによって空気がアンプに取り入れられ、トンネル型チャンネルのヒートシンクにある冷却フィンを通り、フロントパネルのグリルから排気されます。ヒートシンクが熱くなりすぎた場合、その検出回路が出カリレーを開き、当該チャンネルから負荷を切り離します。CC 1800 は共通のヒートシンク1つとシングルファンを使用しますが、回路は別に持っています。冷却空気を逃がすため、アンプ背面に適度な空気を送り、アンプ前面に十分なスペースを確保することが大切です。アンプをラックマウントとする場合、ラック前面にドアやカバーを使用しないでください。排気は抵抗なく流す必要があります。背面が閉じたラックを使用する場合は、ラックのリアパネルにファンを使い、ラックに圧力をかけ、十分な空気が送られるようにします。

操作上の注意事項

主電源電圧がアンプの背面に記載されているものと同じか確認してください。不適切な AC 電圧をアンプに接続したことが原因で起こる破損は、保証の対象になりません。所要電圧については「電源の接続」セクションをご覧ください。

CC シリーズアンプは AUTORAMPTM 回路を備え、これは出力リレーが閉じた後に信号レベルを徐々に上げますが、入力の信号レベルが高い場合にスピーカーの破損を防ぐため、いつでも、電源を入れるときにゲインコントロールを切っておくことをおすすめします。購入、自作いずれでも、動作をトラブルフリーにするため、ハンダ付けを含めて、品質の良い接続手段、入力ケーブル、スピーカーケーブルを使用してください。繰り返し発生する問題のほとんどは、ケーブルの不具合が原因です。

負荷インピーダンスやケーブルの長さに合ったゲージを選択するには、ワイヤゲージチャートを参照してください。ケーブルの抵抗により、アンプの電力は次の2つの形で失われます。抵抗に対して直接失われ ( I^2R 損失)、また、アンプに対する負荷のインピーダンスが上がる結果、アンプに必要な電力が低下します。また、モードスイッチが用途に合わせて正しくセットされているか確認してください。詳しくは、「ステレオ」「パラレル」「ブリッジモノ」を参照してください。

入力の接続

入力の接続には、アンプのリアパネルにある 3ピン XLR (ピン 2+) または 6.3 mm プラグ "コンビ" コネクタを使用します。入力はアクティブバランスです。入力の過負荷ポイントは、事実上すべての信号ソースの最大出力レベルを受けるのに十分な高さになっています。

出力の接続

モデルはすべて、チャンネルごとに2つの出力（スピーカー）接続があります。ケーブルは、バナナプラグ、スペードラグ、またはベアワイヤでウェイバインディングポストに接続できます。望ましいのは、Speakon（スピコン）コネクタを介して接続することです。

アンプの前に、加熱した空気を逃がすのに十分なスペースがあるか確認してください。

提案:背面が閉じたラックの場合、アンプ4機ごとに標準ラックスペースの空きを少なくとも11つ。つくります。

オーディオの接続を行うときは、常に、アンプの電源を切り、アンプの接続を外してください。また、電源を入れるときは、減衰器を切った状態にしてください。

③ 特徵

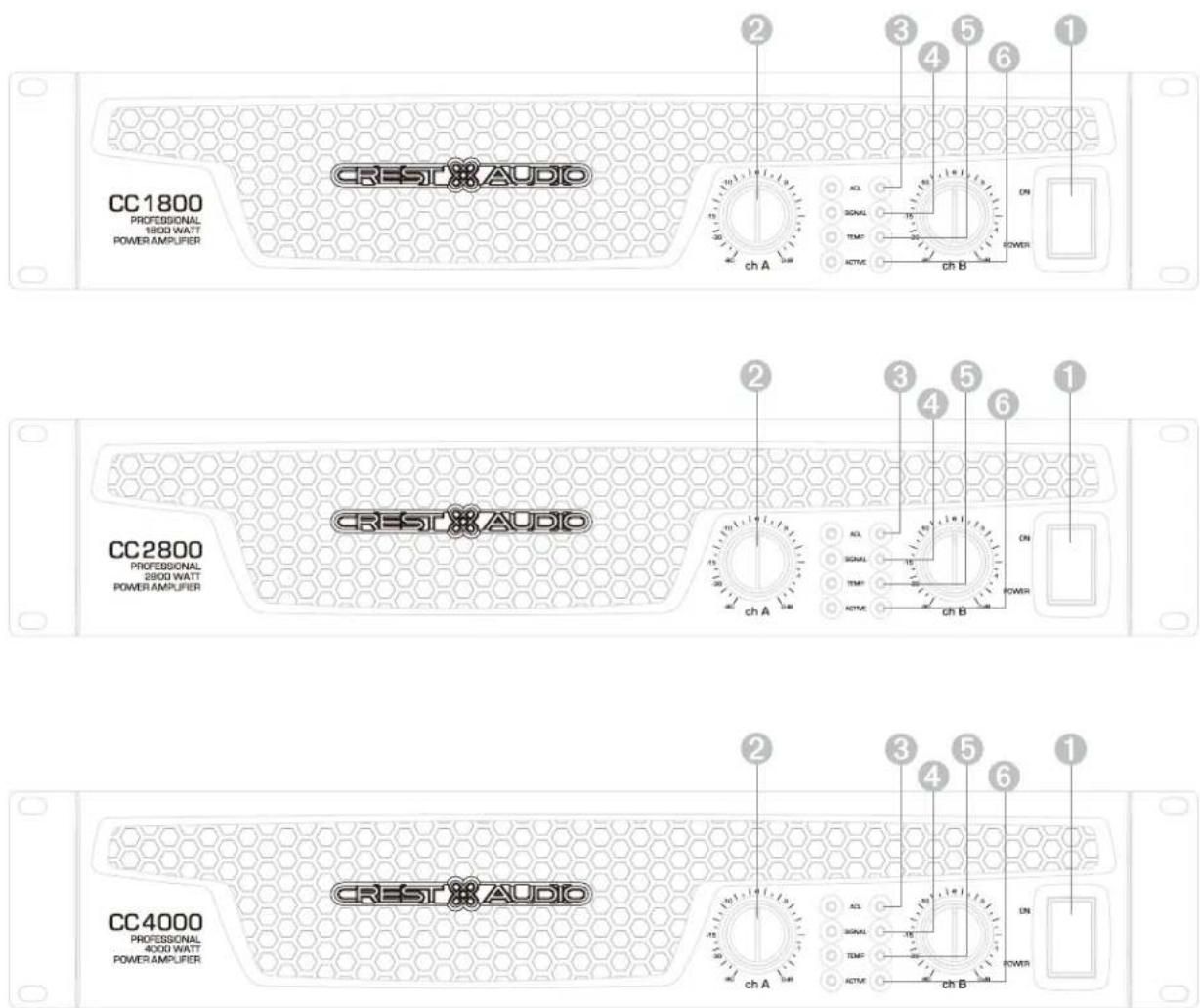

フロントパネル

スイッチとコントロール

① ACC電源スイッチサーキットブレーカ

CC シリーズアンプは、フロントパネルにコンビネーション AC スイッチ/サーキットブレーカを備えています。正常に使用している時にスイッチが切れた場合は、一度 ON 位置に戻してください。オンのままでない場合、アンプの修理/保守が必要です。

② 入力减衰器

可能な場合は、減衰器を時計回りに終端までセットし、システムの最適ヘッドルームを保ちます。フロントパネルにある入力減衰器コントロール（1つはチャンネル A 用、1つはチャンネル B 用）は、どのモードでも、各アンプチャンネルに合わせてゲインを調整します。標準電圧ゲイン、入力感度については、本書終わりの仕様をご覧ください。

インジケータ

CC シリーズアンプは、チャンネルごとに次の4つのフロントパネル LED インジケータがあります。ACL™（自動クリップ制限）、信号、Temp、アクティブ。これらの LED インジケータは、各チャンネルの動作状態を知らせ、異常な状態があればこれを警告します。

③ ACLLED

チャンネルの ACL LED は、クリッピングが始まると点灯します。LED の点滅が速く、断続的な場合、チャンネルはクリップしきい値にあり、安定した明るい点灯は、アンプがクリップを制限している状態、またはゲインを下げてクリップの激しい波形がスピーカーに届くのを防いでいる状態です。詳しくは自動クリップ制限のセクションをご覧ください。最初の電源投入時、ACL LED が点灯して、AUTORAMPTM ゲインリダクション回路が起動されたことを示します。これは、スピーカーリレーが閉じているときに突然の信号バーストを防ぐためです。

4 SignalLED

この LED は、そのチャンネルの出力信号が約 4 ボルト RMS 以上（入力で0.1 ボルト以上、減衰 0 dB、標準電圧ゲイン x40）のとき点灯します。これは、信号が届いていて、アンプによって増幅されているかチェックするとき便利です。

5 Temp LED

Temp LED は、過熱状態により、チャンネルの出力リレーが開いており、スピーカーが切り離されているときに点灯します。チャンネル温度が安全な動作状態に戻ると、LED は消灯し、チャンネルの出力リレーは閉じ、スピーカーは再接続されます。

6 Active LED

Active LED は、そのチャンネルの出力リレーが閉じ、チャンネルが動作可能なことを示します。正常な動作のとき点灯し、チャンネルが自動クリップ制限または ACL ゲインリダクションのときでもオンのままです。これは保護機能であり、出力リレーを閉じた状態にします。アクティブ LED が消灯した場合、出力コネクタには信号がありません。

電源は AC 主電源の片側しか切れません。電源スイッチがオフ位置にあるとき、外装内のエネルギーは危険なレベルに達することがあります。

ブリッジモードのとき、スピーカーの負荷がチャンネル間で均等に共有されるように、両方の減衰器を同じ位置にする必要があります。詳しくは、「ブリッジモノ動作」のセクションと注意事項を参照してください。

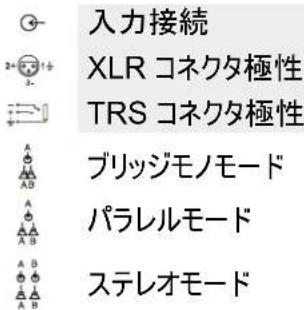

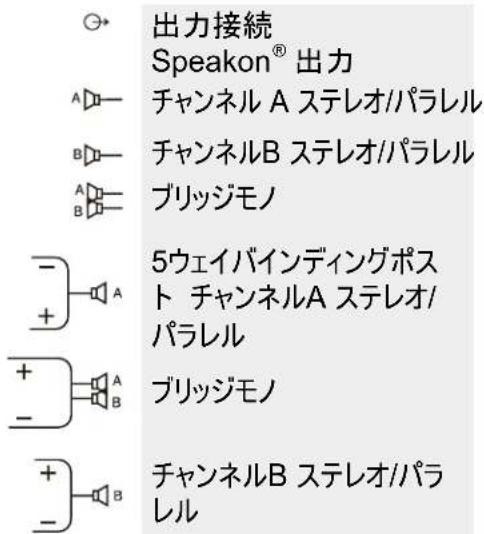

リアパネル凡例

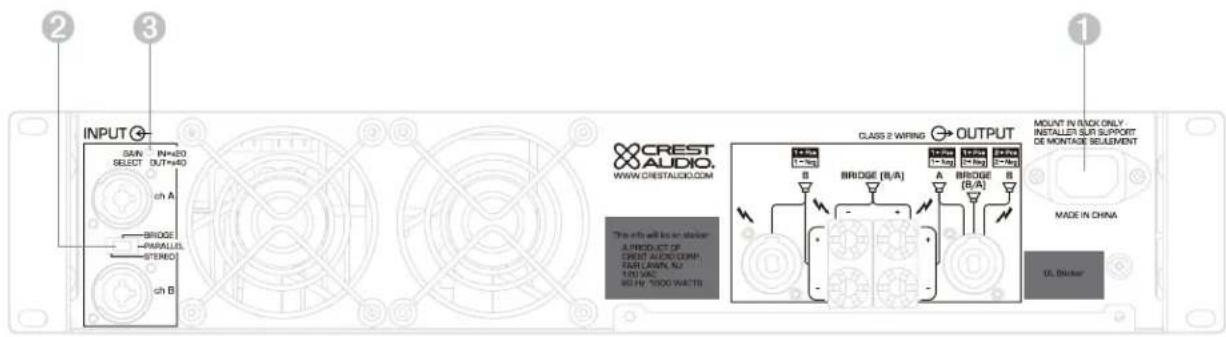

リアパネル

① 旧EC電源工木ケタ

標準 IEC 終端電源ケーブルに対応

② Mode Select スイッチ

リアパネルの Mode Select スイッチは、アンプがステレオ、パラレル、ブリッジモードのどのモードかを決めます。Mode Select スイッチは、アンプの電源を入れた状態で操作しないでください。詳しくは、「ステレオ」「ブリッジモノ」のセクションを参照してください。

③ Gain Select スイッチ

リアパネルの Gain Select スイッチは、アンプの総ゲインが 40 (32 dB) か、またはゲイン 20 (26 dB) かを決めます。アウト位置は x40、イン位置は x20 を選択します。

ステレオ

ステレオ (デュアルチャンネル) 動作の場合、アンプをオフにし、モードセレクトスイッチをステレオ位置にします。このモードでは、両方のチャンネルが互いに独立して動作し、それぞれの入力減衰器がそれぞれのレベルをコントロールします。したがってチャンネルAの入力の信号は、チャンネルAの出力で増幅された信号、チャンネルBの入力の信号は、チャンネルBの出力で増幅された信号になります。

パラレル

パラレル（デュアルチャンネル/シングル入力）動作の場合、アンプをオフにし、モードスイッチをパラレル位置にします。チャンネル A の入力側の信号により両方のアンプチャンネルがドライブされます。ジャンパー線は不要です。出力接続はステレオモードと同じです。チャンネル A とチャンネル B の入力コネクタは、別のアンプにパッチできるようにストラップ止めしてあります。どちらの入力減衰器もアクティブなままで、チャンネルごとに異なるレベルをセットできます。電力その他の一般的な性能仕様はステレオモードと同じです。

ブリッジモノ

両方のアンプチャンネルをブリッジすることによって、強力なシングルチャンネルのモノラルアンプにすることができます。ブリッジモードでの動作には十分注意してください。出力端子の電圧は致命的に危険な状態になる可能性があります。アンプをブリッジするには、アンプの電源を切り、リアパネルのアンプモード選択スイッチをブリッジ位置にスライドします。信号をチャンネル A の入力に印加し、チャンネル A、B の “+” バインディングポストであるホット出力間にスピーカーを接続します。または、チャンネル A の Speakon® コネクタのピン “1+POS”、“2+NEG” 間に接続します。パラレル動作と同様、どちらの入力コネクタもストラップ止めしてあり、一方のアンプの入力をドライブします。

各出力の一方がグランドであるステレオやパラレルモードとは異なり、ブリッジモードではどちら側もホットです。チャンネル A の側は入力と同じ極性です。ブリッジモードの公称最小負荷インピーダンスは 4 オームで、これは両方のチャンネルを 2 オームでドライブすることと等価です。4 オーム未満のブリッジ負荷をドライブすると、ACL 回路が起動し、その結果電力が失われ、さらに熱的過負荷を引き起こすこともあります。

ブリッジモードのとき、スピーカーの負荷がチャンネル間で均等に共有されるように、両方の減衰器を同じ位置にする必要があります。

保護機能

CC シリーズアンプは、どのような条件下でも、それ自体とスピーカーの両方を保護する回路を採用しています。Crest Audio は、アンプを可能な限り間違いのないもの、フールプルーフにするため、短絡回路、開回路、負荷の不一致、DC 電圧、および過熱に耐えるものにするよう努めています。 チャンネルが自動クリップモードまたは ACL™ ゲインリダクションモードになった場合、スピーカーの負荷は接続されたままですが、クリッピングの割合や出力はすぐに下がります。何か問題が起き、チャンネルが保護モードになった場合、そのチャンネルの Temp LED が点灯します。出力の DC 電圧、可聴周波数以下の過剰な周波数、または熱的過負荷により、チャンネルの出力リレーがスピーカーを切断し、この状態は、問題が解決するか、アンプがクールダウンするまで続きます。

自動クリップ制限 (ACL)

チャンネルが、厳しい、継続的なクリッピングを起こす方向にドライブされるとき、クリップリミッタ回路がチャンネルゲインを自動的にわずかにクリッピングするレベルに下げ、損失を与える連続高出力方形波が生じる可能性を見越してスピーカーを保護します。クリップリミッタを起動する可能性のある状況には、フィードバックが制御されないこと、振動、不適切な機器の設定、アンプのアップストリームの不具合などがあります。通常のプログラム遷移によってクリップリミッタがトリガされることはありません。トリガするのは、過剰な定常クリッピングだけです。制限が加わると ACL LED が明るく連続的に点灯します。

IGM™ インピーダンス検出

CC シリーズアンプの特徴は、どのような負荷でも安全な動作を可能にする画期的な回路にあります。出力ステージが過負荷になる負荷をアンプが検出すると、瞬間ゲイン変調 (IGM) 回路がチャンネルゲインを安全なレベルに調整します。出力ステージ保護というこの方法は、強制的に制限する従来のアンプよりはるかに優れています。IGM 回路は、通常は音が透過的ですが、起動時は目立ちます。

熱保護

内部のファンは、平常条件下であれば常に、アンプの動作を所定の温度範囲内に保ちます。チャンネルのヒントシンク温度が75℃に達する場合、これは空気の流れが遮られている可能性を示しますが、そのチャンネルはそれ自体を個別に保護するために、冷却するまで自体の負荷を切り離してシャットダウンします。その時、チャンネルのTemp LEDが点灯し、アクティブLEDは消灯、ACL LEDは点灯したまま、冷却ファンは高速で動作します。CC 1800は共通のヒートシンク1つとシングルファンを使用しますが、回路は別に持っています。

短絡回路

出力が短絡した場合、IGMとサーマル回路が自動的にアンプを保護します。IGM回路は、短絡回路を極めてストレスの大きい負荷条件として検出し、信号を減衰し、チャンネルの出力トランジスタを過電流ストレスから保護します。短絡回路が残った場合、チャンネルは最終的にそれ自体を熱保護するため、負荷を遮断します。

DC 電圧保護

アンプが DC 電圧や可聴周波数以下の周波数をその出力端子で検出した場合、自体の出カリレーが直ちに開き、スピーカーの破損を防ぎます。

電源オン/オフ保護

電源が入ったとき、約6秒間、電源が安定する間、アンプは保護モードのままで、出力は切断された状態にあります。出カリレーが開くと、ACL LED が点灯します。電源が切れたとき、サンプ音やポップ音が聞こえないように、スピーカーの負荷は直ちに切断されます。

AUTORAMP™ 信号コントロール

CC シリーズアンプが電源オンになるかまたは保護モードでなくなると、AUTORAMP 回路が起動します。スピーカーが切断されている間、AUTORAMP 回路は信号をフルに減衰します。出カリレーが閉じた後、信号はゆっくり、徐々にその設定レベルまで上がります。AUTORAMP 信号コントロール回路は、次に示すように、従来の瞬時オン回路にはない重要なメリットがあります。

1. 電源投入時 (または保護モードから抜けるとき) に信号がある場合、スピーカーは、これを破損させる恐れのあるオーディオ電力の突然のバーストを免れます。
2. ゲインは、出カリレーが閉じた後まで小さくなるため、接点にアークは生じず、したがって耐用期間が長くなります。

スピーカー保護

スピーカーはすべて、電気的、熱的、物理的な制限があり、破損や障害を防ぐにはこの制限を守る必要があります。過大な電力、高周波ドライバに加わる低周波、クリッピングの激しい波形、および DC 電圧はすべて、コーンや圧縮ドライバに致命的な影響を与えることがあります。Crest Audio CC シリーズアンプは、DC 電圧や可聴周波数以下の信号に対してスピーカーを自動的に保護します。詳しくは、保護機能のセクションをご覧ください。中間高周波ないし高周波のスピーカー、特に圧縮ドライバは、過大な電圧、クリッピング波形、または定格通過帯域未満の周波数による破損の影響を受けやすくなっています。低域および中域の電子クロスオーバーが正しいアンプ、ドライバに接続され、高周波帯域のものに誤って接続されることのないように十分注意してください。アンプのクリッピングポイントは、その最大ピーク出力電圧であり、高出力の Crest Audio CC シリーズアンプには、多くのスピーカーが安全に処理できる以上の電圧を生じるものがあります。アンプのピーク時出力性能がスピーカーシステムにとって過大にならないようにしてください。

スピーカが過大な電圧を受けず、アンプがクリップしないようにするには、適切に調整された外部リミッタ（または10:1以上の比のコンプレッサ）を使い、出力電圧をコントロールします。電子クロスオーバーがアクティブなシステムでは、周波数帯域ごとに1つ使用します。クリップリミッタは、スピーカーに印加される連続方形波の持続時間を制限します。ただしアンプは、通常の音楽的な遷移バーストが通る状態です。スピーカーシステムには、電圧制限回路を持ち、外部に別の制限機構を必要としないプロセッサを搭載したものがあります。

スピーカードライバに対して電圧を制限するためにヒューズを使用できますが、ただしそれは(電圧制限デバイスとしてではなく)電流制限デバイスとしてですが、解決方法としては不完全です。ヒューズは、最も弱いリンクとしては、交換が必要になる前に制限できるのは1回だけです。品質の劣るヒューズの中には、スピーカーの動きに対するアンプのダンピングを劣化させ、システムの音質まで低下させる大きな直列抵抗を持つものがあります。ヒューズを使用することになった場合は、スピーカーメーカーに問い合わせるなどして、適正な電流定格と必要なタイムラグを確認してください。

低周波のスピーカー外装は、それ自体の調整周波数よりも低い周波数でドライブしないでください。音響減衰が小さくなる結果、電圧が強くなくても、ポーテッドスピーカーが底を打つ可能性はあります。スピーカーシステム仕様を参照して周波数限度を求めてください。

アンプのメンテナンスとユーザの責任

CC シリーズアンプは、定期的なメンテナンスを必要とせず、耐用期間中の内部調整も必要ありません。CC シリーズアンプは、非常にパワフルですから、スピーカーだけでなく、人間に対しても潜在的な危険性はあります。本マニュアルの「重要な注意事項」を読むこと、およびアンプの取り付け、配線、操作を正しく行うことはユーザの責任です。過剰電圧、特にブリッジアンプの高出力で多くのスピーカーが簡単に破損もしくは破壊されます。スピーカー保護のセクションを読み、スピーカーの連続出力性能、ピーク出力性能を常に意識してください。

サポート

可能性は低いのですが、もしもアンプに問題が生じた場合は、指定代理店、サービスセンター、または当社工場に直接修理を依頼し返送してください。

保守サービスを受けるには、最寄りの Crest Audio サービスセンター、代理店、ディーラー、または Crest Audio の支店までお問い合わせください。インターネットにアクセスできる場合は、Crest Audio ウェブサイトをご覧ください。

設計が複雑であり、感電の危険があるため、どのような修理でも、資格のある技術者に依頼する必要があります。本体の工場へ返送する必要がある場合は、元のカートンで返送してください。梱包に不備がある場合、アンプが故障する可能性もあります。

[Non-Text]

連絡先

カスタマサービス

電話 866.8127378 米国

ファックス 601.486.1380 米国

電子メール [e-mail]

技術サポート

電話 866.812.7378 米国

ファックス 601.486.1380 米国

電子メール [e-mail]

ウェブサイト

www.crestaudio.com

パッケージの交換については、Crest Audio カスタマサービスまでお問い合わせください。

郵便

Crest Audio Inc.

711 A Street

Meridian, MS 39301 USA

CC™ シリーズ
1800

定格出力ブリッジ4オーム	1850ワット@1kHz/<0.1%T.H.D.
定格出力(2×2オーム)	900ワット/チャンネル@1kHz<0.05%T.H.D.両チャンネルドライブ
定格出力(2×4オーム)	700ワット/チャンネル@1kHz/<0.05%T.H.D.両チャンネルドライブ
定格出力(2×8オーム)	450ワット/チャンネル@1kHz/<0.05%T.H.D.両チャンネルドライブ
定格出力(1×2オーム)	950ワット@1kHz/<0.05%T.H.D.
定格出力(1×4オーム)	775ワット@1kHz/<0.05%T.H.D.
定格出力(1×8オーム)	475ワット@1kHz/<0.05%T.H.D.
最小負荷インピーダンス	2オーム
最大RMS電圧変動	73ボルト
周波数応答	10Hz-100kHz;+0,-3dB/1ワット
電力帯域幅	10Hz-50kHz;+0,-3dB/定格4オーム出力
T.H.D.(2×2オーム)	<0.2%@700ワット/チャンネル、20Hz-20kHz
T.H.D.(2×4オーム)	<0.1%@600ワット/チャンネル、20Hz-20kHz
T.H.D.(2×8オーム)	<0.1%@425ワット/チャンネル、20Hz-20kHz
入力CMRR	>-75dB@1kHz
電圧ゲイン	x40(32dB)x20(26dB)
クロストーク	>-55dB@1kHz/定格出力@8オーム
ハム、ノイズ	>-106dB,定格出力@8オーム
スルーレート	>35V/us
減衰係数(8オーム)	>150:1@20Hz-1kHz/8オーム
位相応答	+6-12度、20Hz-20kHz
入力感度(x40)	1.32volts+/-3%/1kHz,定格出力4オーム,1.06ボルト+/-3%/1kHz,定格出力2オーム
入力インピーダンス	15kオーム,平衡
電流引き込み@1/8出力	1,000ワット@2オーム,685ワット@4オーム,400ワット@8オーム
電流引き込み@1/3出力	2,340ワット@2オーム,1,650ワット@4オーム,1,000ワット@8オーム
冷却	1バックパネル温度依存可変速80mmDCファン
コントロール	2フロントパネル減衰器、リアパネルモードスイッチ
インジケータLED	2ACLTM(自動クリップ制限),2信号プレゼンス,2アクティブステータス,2Temp
保護	サーマル,DC,電源オンバースト,可聴周波数以下,不正負荷
コネクタ	コンビXLR&6.3mmフォン入力,Speakon、5ウェイバインディングポストスピーカー出力,15ampIEC電源コネクタ
構造	16ga.スチール,鋳造フロントパネル
寸法	88.9mm×482.6mm×377.8mm+31.8mm,リアサポートイヤー、コネクタ(3.5"×19"×14.875"+1.25")
正味重量	14.8kg(32.6lbs.)
総重量	15.9kg(35lbs.)

出力測定はすべて 120 VAC、電源トランスコールド、2 オーム出力は磁気サーキットブレーカで時間制限。

2800

定格出力ブリッジ4オーム	2,800 ワット @ 1 kHz / <0.1% T.H.D.
定格出力 (2 x 2 オーム)	1,400 ワット/チャンネル @ 1 kHz <0.05% T.H.D. 両チャンネルドライブ
定格出力 (2 x 4 オーム)	965 ワット/チャンネル @ 1 kHz / <0.05% T.H.D. 両チャンネルドライブ
定格出力 (2 x 8 オーム)	595 ワット/チャンネル @ 1 kHz / <0.05% T.H.D. 両チャンネルドライブ
定格出力 (1 x 2 オーム)	1,850 ワット @ 1 kHz / <0.1% T.H.D.
定格出力 (1 x 4 オーム)	1,150 ワット @ 1 kHz / <0.05% T.H.D.
定格出力 (1 x 8 オーム)	665 ワット @ 1 kHz / <0.05% T.H.D.
最小負荷インピーダンス	2 オーム
最大 RMS 電圧変動	82 ポルト
周波数応答	10 Hz - 100 kHz; +0, -2.0 dB / 1 ワット
電力帯域幅	10 Hz -35 kHz; +0, -3 dB / 定格 4 オーム出力
T.H.D. (2 x 2 オーム)	<0.15 @ 1.150 ワット/チャンネル、20 Hz - 20 kHz
T.H.D. (2 x 4 オーム)	<0.1% @ 880 ワット/チャンネル、20 Hz - 20 kHz
T.H.D. (2 x 8 オーム)	<0.1% @ 560 ワット/チャンネル、20 Hz - 20 kHz
入力 CMRR	>-65 dB @ 1 kHz
電圧ゲイン	x40 (32 dB) x20 (26 dB)
クロストーク	>-65 dB @ 1 kHz / 定格出力 @ 8 オーム
ハム、ノイズ	>-111 dB, 定格出力@ 8 オーム
スルーレート	>15V/us
減衰係数 (8 オーム)	>500:1 @ 20 Hz - 1 kHz
位相応答	+5 ~ -15 度、20 Hz - 20 kHz
入力感度 (x40)	1.7 volts +/- 3% / 1 kHz, 定格出力 4 オーム、1.36 ポルト +/- 3% / 1 kHz, 定格出力 2 オーム
入力インピーダンス	15 k オーム, 平衡
電流引き込み @ 1/8 出力	1,250 ワット @ 2 オーム、880 ワット @ 4 オーム、570 ワット @ 8 オーム
電流引き込み @ 1/3 出力	2,905 ワット @ 2 オーム、2,220 ワット @ 4 オーム、1,355 ワット @ 8 オーム
冷却	2パックパネル温度依存可変速 80 mm DC ファン
コントロール	2 フロントパネル減衰器、リアパネルモードスイッチ
インジケータ LED	2 ACLTM (自動クリップ制限), 2 信号プレゼンス, 2 アクティブステータス, 2 Temp
保護	サーマル, DC, 電源オンバースト, 可聴周波数以下, 不正負荷
コネクタ	コンビ XLR & 6.3 mm フォン入力, Speakon、5ウェイバインディングポスト スピーカー出力、15 amp IEC 電源コネクタ
構造	16 ga. スチール、鋳造フロントパネル
寸法	88.9 mm x 482.6 mm x 377.8 mm + 31.8 mm、リアサポートイヤー、コネクタ (3.5" x 19" x 14.875" + 1.25")
正味重量	18.05 kg (39.8 lbs.)
総重量	19.23 kg (42.4 lbs.)

出力測定はすべて 120 VAC、電源トランス コールド,2 オーム出力は磁気サーキットブレーカで時間制限.

CC™ シリーズ

	4000
定格出力ブリッジ4オーム	4,000 ワット @ 1 kHz / <0.1% T.H.D.
定格出力 (2×2オーム)	2,000 ワット/チャンネル @ 1 kHz <0.1% T.H.D. 両チャンネルドライブ
定格出力 (2×4オーム)	1,350 ワット/チャンネル @ 1 kHz / <0.05% T.H.D. 両チャンネルドライブ
定格出力 (2×8オーム)	800 ワット/チャンネル @ 1 kHz / <0.05% T.H.D. 両チャンネルドライブ
定格出力 (1×2オーム)	2,550 ワット @ 1 kHz / <0.1% T.H.D.
定格出力 (1×4オーム)	1,600 ワット @ 1 kHz / <0.05% T.H.D.
定格出力 (1×8オーム)	900 ワット @ 1 kHz / <0.05% T.H.D.
最小負荷インピーダンス	2 オーム
最大 RMS 電圧変動	93 ボルト
周波数応答	10 Hz - 100 kHz; +0, -2 dB / 1 ワット
電力帯域幅	10 Hz -35 kHz; +0, -3 dB / 定格 4 オーム出力
T.H.D. (2×2オーム)	<0.2% @ 1,475 ワット/チャンネル、20 Hz - 20 kHz
T.H.D. (2×4オーム)	<0.1% @ 1,150 ワット/チャンネル、20 Hz - 20 kHz
T.H.D. (2×8オーム)	<0.1% @ 700 ワット/チャンネル、20 Hz - 20 kHz
入力 CMRR	> -65 dB @ 1 kHz
電圧ゲイン	x40 (32 dB) x20 (26 dB)
クロストーク	> -65 dB @ 1 kHz / 定格出力 @ 8 オーム
ハム、ノイズ	> -112 dB, 定格出力 @ 8 オーム
スルーレート	> 15V/us
減衰係数 (8オーム)	> 500:1 @ 20 Hz - 1 kHz
位相応答	+5 ~ -15 度、20 Hz - 20 kHz
入力感度 (x40)	1.88 volts +/- 3% / 1 kHz, 定格出力 4 オーム, 1.62 ポルト +/- 3% / 1 kHz, 定格出力 2 オーム
入力インピーダンス	15 k オーム, 平衡
電流引き込み @ 1/8 出力	1,825 ワット @ 2 オーム, 1,185 ワット @ 4 オーム, 720 ワット @ 8 オーム
電流引き込み @ 1/3 出力	4,535 ワット @ 2 オーム, 2,975 ワット @ 4 オーム, 1,835 ワット @ 8 オーム
冷却	2パックパネル温度依存可変速 80 mm DC ファン
コントロール	2 フロントパネル減衰器、リアパネルモードスイッチ
インジケータ LED	2 ACLTM (自動クリップ制限), 2 信号プレゼンス, 2 アクティブステータス, 2 Temp
保護	サーマル, DC, 電源オンバースト, 可聴周波数以下, 不正負荷
コネクタ	コンビ XLR & 6.3 mm フォン入力, Speakon、5ウェイバインディングポスト スピーカー出力, 15 amp IEC 電源コネクタ
構造	16 ga スチール、鋳造フロントパネル、鋳造ハンドル
寸法	88.9 mm x 482.6 mm x 377.8 mm + 31.8 mm、リアサポートイヤー、コネクタ (3.5" x 19" x 14.875" + 1.25")
正味重量	19.64 kg (43.3 lbs.)
総重量	20.8 kg (45.8 lbs.)

出力測定はすべて 120 VAC、電源トランス コールド,2 オーム出力は磁気サーキットブレーカで時間制限.

標準ケーブル長	ワイヤゲージ			電力損失
		8Ω負荷	4Ω負荷	2Ω負荷
2メートル	0.3mm2	2.9%	5.6%	10.8%
	0.5	1.74	3.4	6.7
	0.75	1.16	2.3	4.5
	1.5	0.58	1.16	2.3
	2.5	0.35	0.70	1.39
	4.0	0.22	0.44	0.87
5メートル	0.5mm2	4.3%	8.2%	15.5%
	0.75	2.9	5.6	10.8
	1.5	1.45	2.9	5.6
	2.5	0.87	1.74	3.4
	4	0.55	1.09	2.2
	6	0.37	0.73	1.45
10メートル	0.5mm2	8.24%	5.5%	28%
	0.75	5.6	10.8	19.9
	1.5	2.9	5.6	10.8
	2.5	1.74	2.9	6.7
	4	1.09	1.74	4.3
	6	0.73	1.09	2.9
30メートル	0.75mm2	15.5%	0.73%	45%
	1.5	8.2	15.5	28
	2.5	5.1	9.8	18.2
	4	3.2	6.3	12.0
	6	2.2	4.3	8.2
	10	1.31	2.6	5.1
5フィート	18AWG	0.81%	1.61%	3.2%
	16	0.51	1.02	2.0
	14	0.32	0.64	1.28
	12	0.20	0.40	0.80
	10	0.128	0.25	0.51
10フィート	18AWG	1.61%	3.2%	6.2%
	16	1.02	2.0	4.0
	14	0.64	1.28	2.5
	12	0.40	0.80	1.60
	10	0.25	0.51	1.01
40フィート	18AWG	6.2%	11.9%	22%
	16	4.0	7.7	14.6
	14	2.5	5.0	9.6
	12	1.60	3.2	6.2
	10	1.01	2.0	4.0
	8	0.60	1.20	2.4
80フィート	18AWG	11.9%	22%	37%
	16	7.7	14.6	26
	14	5.0	9.6	17.8
	12	3.2	6.2	11.8
	10	2.0	4.0	7.7
	8	1.20	2.4	4.7

옵션 3 空平 240VAC / 50 Hz
