使用説明書 Concerto Grosso HECO

THE SOUND YOU CAN'T HEAR...

HECO製品をお買い上げいただき誠にありがとうございます。

このスピーカーによりお客様のニーズに応じた本格的かつ自然なサウンドを得ることが可能となります。

なお、お買い求めいただいたスピーカーをご使用いただく前に、下記の注意事項を必ず最後までお読みください。

設置説明

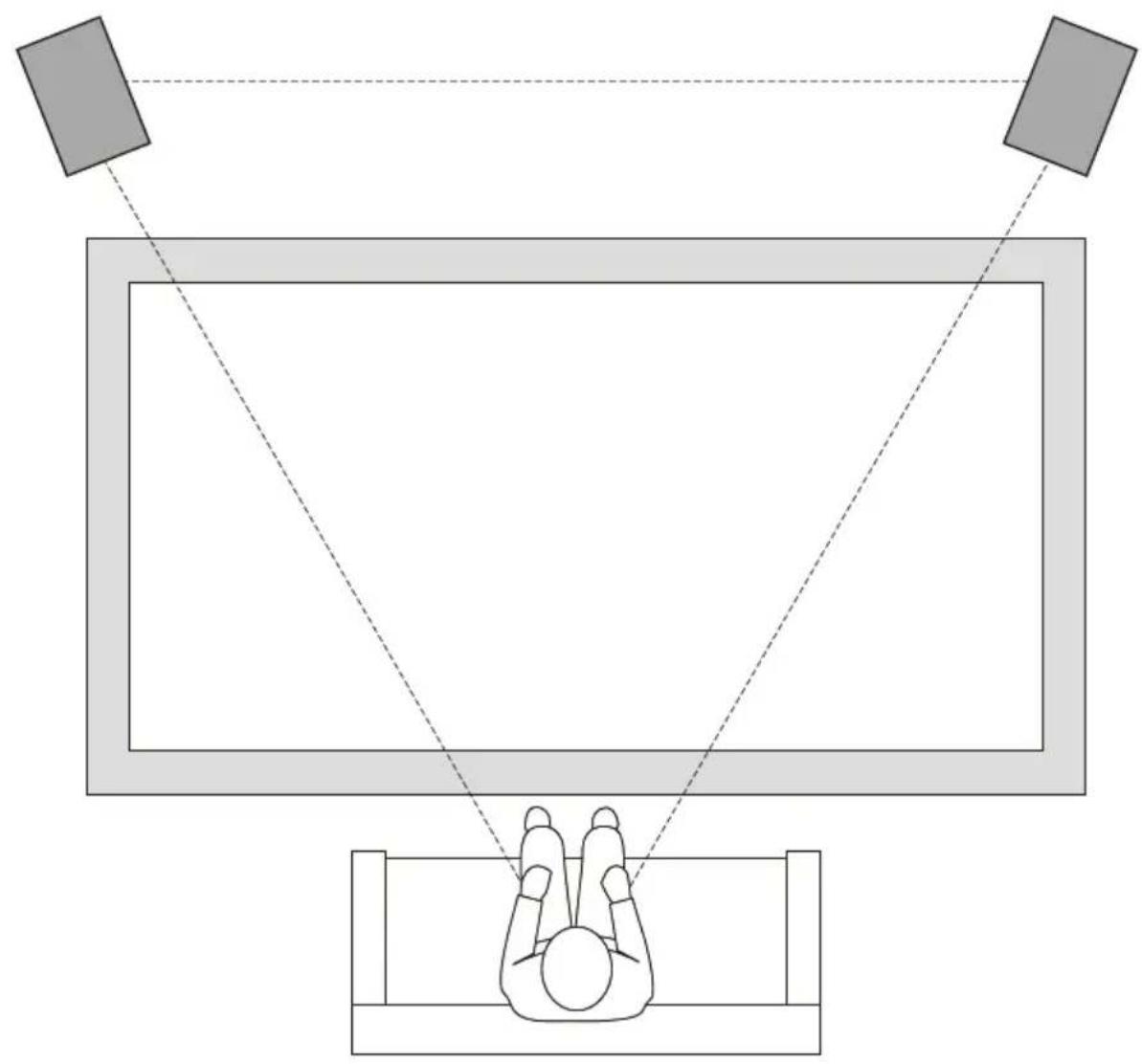

CONCERTO GROSSOはできるだけリスニングポジションに向け、壁から離して設置してください (図1)。

音を楽しむ最良の位置は、スピーカーと聴く位置とが三角形をつくった場合に得られます。左右のスピーカーから聴く位置までが同じ距離だと、音響信号が届くまでの時間も同じなので、調和のとれた自然な音質が得られます。

スピーカーと聴く位置との間には、視界がさえぎられないようにしてください。吸音性や反射性のある障害物は、音質を落とします。

側面に配置されるサブウーファーは、あるスピーカーでは左に、別のスピーカーでは左に設置されます。

サブウーファーと、向い合せに設置されたパッシブラジエーターは外観が同じであるため、接触端子にあるマーキング“L”または“R”によってのみ認識できます。設置が適切であれば、サブウーファーは、その都度内側に置かれ、それはほとんどの場合に最適なサウンドにつながります。好ましくない空間音響が低音域リスポンスに悪影響を及ぼす場合には、サブウーファーが外側に向かうよう、一時的にスピーカーを交換することをお勧めします。

スパイク

設置時には付属のスパイクのご使用をお勧めします。これらのスパイクにはカウンターナットが装備されており、これにより高さ調整が可能となっています。

床面の高さが一定でない場合、スパイクでこれを補正すると安定した設置が可能となります。さらにこれによりスピーカーを床面から離すことができるため、反響音発生の回避にもつながります。

各スパイクから硬ゴム製の脚キャップを取り外し、ボックス下部のねじスリーブ内にねじ込みます。

スパイクを取り付ける際には誰かにボックスを斜めに支えてもらうと、床面に傷がつく心配がありません。

まず、2個の隣接するスパイクをねじ込み、ボックスを床面へ降ろす前に相応のワッシャを（ゴム面を下に向けて）適切な位置に設置します。その後、反対側の2個のスパイクも取り付け、相応に降ろします。最後にボックスの垂直調整を行ない、スパイクをカウンターナットで固定します。

バイワイヤリングとバイアンプ、トリワイヤリングとトリアンプ

CONCERTO GROSSOの接続部には8個のネジ端子が装備されています。これにより、従来のアンプ接続に加えてバイワイヤリング/バイアンプ接続およびトリワイヤリング/トリアンプ接続が可能とされています。

左側に（-）端子があります。

上部の端子は高音域パスに、中間の端子は中音域パスに、下部の端子は、正面の低中音と側面の低音を共に含む低音域パスに接続されます。右上にも端子があるため、これらの端子により2dBの高音域ブーストを行なうことも可能です。また、中央右側の端子を使用すると中音域の減衰も可能となります。

適切な設定は、再生空間やスピーカー設置方法およびそれぞれのお好みに応じて異なります。

吸音効果の高い室内（重いソファーやカーテンなどがある場合）に設置する場合にはツイーターを+2dBに設定し、吸音効果の低い室内の壁近くに設置する場合にはミッドレンジを-2dBに設定することをお勧めします。

バイワイヤリングとは、高音域および低音域の周波数を独立したケーブルを介して送ることを指します。バイアンプ法ではケーブルがもう1本必要となるだけでなく、パワーアンプももう1台追加する必要があります。

トリワイヤリングでは、さらにもう1本のケーブルとさらにもう1台のパワーアンプが必要となります。

ケーブルブリッジは4個付属されています。

通常の使用方法時には、Yケーブルブリッジ（ケーブルシュー1個とバナナプラグ2個）を使用してスピーー端子を接続してください（図2a～d参照）。

バイワイヤリングおよびバイアンプ接続を行なう場合には、他のケーブルブリッジ（ケーブルシュー1個とバナナプラグ1個）を使用してください（図2e～1参照）。

トリワイヤリングおよびトリアンプ接続時にはブリッジを使用しないでください。アンプへの接続方法は図2m～tを参照してください。

HECO CONCERTO GROSSO スピーカーの接続に関する一般的なご注意

警告：CONCERTO GROSSOスピーカーの端子部にはHifiアンプのスピーカー出力のみを接続してください。

スピーカーを接続するためには、専門店でお買い求めになれる特別なスピーカーコードが必要です。音質が落ちないように、長さが3メートルまでのコードは、断面が最低2.5 mm²、それ以上の場合は直径が最低

4 mm² のコードを用いることをお勧めします。

アンプやレシーバーは、すべての接続作業が終了するまで、スイッチを切っておいてください。正確なコードの長さを測ることができるように、スピーカーは予定された位置に配置しておきます。両方のチャンネルに使用するコードは、どちらも同じ長さにしてください。

コードを接続する時は、必ず位相に応じた接続をするよう、気をつけてください。つまり、スピーカーの黒い端子（-）は、アンプの（-）端子と、それからスピーカーの赤い端子（+）は、アンプの（+）端子と接続していなければなりません。市販のスピーカー・コードですと、位相に応じた接続が間違いなく行えるよう、コードの内部が波型の起伏になっているか、色違いのストライプで印がついています。

CONCERTO GROSSO の端子部は3本ケーブル構成用に設定されています:

バナナプラグを使用した接続(図 3a)

スペードラグを使用した接続(図 3b)

工場出荷設定なし(図 3c)

工場出荷設定のおこなわれていないケーブルは先端を約10～15 mm 絶縁してください。先端は、錫メッキするよりはねじって端子に入れたほうがよく、それをネジで固定します。

コードがしっかり繋がれているか、また突き出た導線などでショートしていないかどうか、よく確かめてください。この二つの事項は、アンプに重大な損傷を与える原因となることがありますので、ご注意ください。

お手入れ

塗装面の掃除には、刺激の弱い家庭用洗剤のご使用をお勧めします。家具用艶出しクリーナー等はご使用にならないで下さい。

修理を必要としないためのアドバイス

HECOのスピーカーはすべて、トーンコントロールが中央のポジションに設定されている時、つまりアンプのリニア再生状態の場合には、最良の音質が出るように調整されています。トーンコントロールのつまみを大きく回すと、低音および／または高温にかかるエネルギーが増加して、ボリュームが高い場合にはスピーカーが損傷することがあります。

ボックスの使用負荷よりもずっと高い出力パワーが出せるアンプをお持ちの場合は、音量を無理に上げると、非常にまれではありますが、スピーカーが損傷する場合があります。

しかし、出力パワーがもっと弱いアンプの場合ですと、強力なアンプよりもずっと早くボリュームが上がるので、中程度の音量でもボックスを損傷する恐れがあります。このようなボリュームの上げ過ぎは明らかに測定可能で耳に聞き取れるひずみを起こし、スピーカーにとって致命的です。

したがって、ボリュームを調整の場合にはひずみにはくれぐれもご注意ください。そして、ひずみが出た場合にはただちにボリュームを下げてください。大きい音量を好まれる方は、アンプが、少なくともボックスが堪えられるだけの出力パワーに抑えるよう、ご注意ください。

一般には…

アンプ、チューナー、およびCDプレイヤーは、低価格の製品に限らず、耳には聞こえないような、高周波の振動を再生することがあります。お持ちの高音用スピーカーが低い、または中程度のボリュームで音が出なくなることがございましたら、専門の技術者に点検してもらってください。

技術仕様

機器構成：4ウェイ, バスリフレックス

負荷電力：325 / 550 W

インピーダンス：4 - 8 Ohm

周波数範囲：16 - 50 000 Hz

推奨アンプ出力：30 - 550 W

効率(1W/1m): 92 dB

寸法(WxHxD): 324 x 1352 (除く スパイク) x 617 mm

重量：63.1 kg

付属品: スパイク4個

技術仕様データは変更することがありますのでご注意ください。
