このガイドでは、TC52 タッチ コンピュータとアクセサリの使用方法について説明します。

このガイドで示している画面とウィンドウの図は、例として示しているものであり、実際の画面とは異なる

マニュアル セットは、ユーザーの個々のニーズに応じた情報を提供します。次のマニュアルで構成

• TC52 Touch Computer Quick Start Guide - デバイスをはじめて使用する方を対象としたクイック スタート ガイドです。

• TC52 タッチ コンピュータ ユーザー ガイド (Android 8.1 Oreo 向け ) - デバイスの使用方法につい

• TC52 Touch Computer Integrator Guide for Android 8.1 Oreo - デバイスとアクセサリの設定方法 について説明しています。

このガイドは、以下のモデルを対象としています。 図 1 構成

4GB RAM/ 32GB Flash 2D イメージャ (SE-4710) および 統合 NFC 搭載 Android ベース、 Google™ モバイ

4GB RAM/ 32GB Flash 2D イメージャ (SE-4710) および 統合 NFC 搭載 Android ベース、 AOSP 8.1.0 ( 中 国のみ )このガイドについて

ソフトウェア バージョン 現在のソフトウェア バージョンを確認するには、以下の手順に従います。

1. ステータス バーから下にスワイプして、[Quick Settings] ( クイック設定 ) バーを開きます。

2. > [System] ( システム ) にタッチします。

3. [About phone] ( 端末情報 ) にタッチします。

4. スクロールして、次の情報を表示します。

• Android セキュリティ パッチ レベル

デバイスのシリアル番号を確認するには、 [About phone] (端末情報 ) > [Status] (端末の状態 ) にタッチしま

このガイドは、次の章で構成されています。

• 「ご使用の前に」では、デバイスを初めて使用する際の手順について説明します。

• 「デバイスの使用」では、デバイスの操作手順について説明します。

• 「アプリケーション」では、デバイスにインストールされているアプリケーションの使用方法について説

• 「データ収集」では、イメージャを使用してバーコード データを収集する手順について説明します。

• 「無線」では、さまざまな無線オプションについて説明します。

• 「アクセサリ」では、デバイス用のアクセサリの使用方法について説明します。

• 「メンテナンスとトラブルシューティング」では、クリーニングの手順と、デバイスの操作中に発生する 問題に対するトラブルシューティング ソリューションについて説明します。

• 「技術仕様」では、デバイスの技術仕様について説明します。

本書では、次の表記規則を使用しています。

• ダイアログ ボックス名、ウィンドウ名、画面名

• ドロップダウン リスト名、リスト ボックス名

• 実行する必要はあるが、順番どおりに実行しなくてもかまわない手順

• 順番どおりに実行する必要のある手順 ( 順を追った手順 ) は、番号付きのリストで示されます。

• 『DS36X8 Product Reference Guide』、(p/n MN-002689-xx)

• 『RS6000 Ring Scanner User Guide』、(p/n MN-002704-xx)

• 『DS2278 Series Scanner Product Reference Guide』、(p/n MN-002915-xx) 本書およびすべてのガイドの最新バージョンは、次のサイトから入手可能です : zebra.com/support

本機器に問題が発生した場合は、お客様の地域のお客様サポートにお問い合わせください。お問い合わせ先 は、次のサイトに記載されています : zebra.com/support サポートへのお問い合わせの際は、以下の情報をご用意ください。

• 装置のシリアル番号 ( 製造ラベルに記載 )

• モデル番号または製品名 ( 製造ラベルに記載 )

• ソフトウェアのタイプとバージョン番号 カスタマー サポートは、お客様のお問い合わせに対して、サポート合意書に指定された期限までに、電子 メール、または電話で回答します。 カスタマー サポートが問題を解決できない場合、修理のため機器をご返送いただくことがあります。その際 に詳しい手順をご案内します。弊社は、承認済みの梱包箱を使用せずに発生した搬送時の損傷について、 その責任を負わないものとします。装置を不適切な状態で発送すると、保証が無効になる場合があります。 修理のために発送する際には、事前に microSD カードをデバイスから取り外してください。 ご使用の製品をビジネス パートナーから購入された場合、サポートについては購入先のビジネス パートナー にお問い合わせください。このガイドについて

マニュアルに関するフィードバック このガイドについてのご意見、ご質問またはご提案がある場合は、[e-mail] まで電子メ ールにてご連絡ください。16

この章では、デバイスを初めて使用する際の手順について説明します。

1. デバイスを覆っている保護材を慎重にすべて取り外し、後で保管や搬送に使えるように、梱包箱を

2. 次のものが含まれていることを確認します。

15.48 ワット時 ( 一般 ) / >4,150 mAh PowerPrecision+ リチウム イオン バッテリ

3. 機器に破損がないか確認してください。不足または破損している機器がある場合は、ただちにグ

ローバル カスタマー サポート センターにお問い合わせください。

4. デバイスを初めて使用する前に、スキャン ウィンドウ、ディスプレイ、カメラ ウィンドウを覆っ

ている搬送保護フィルムをはがしてください。ご使用の前に

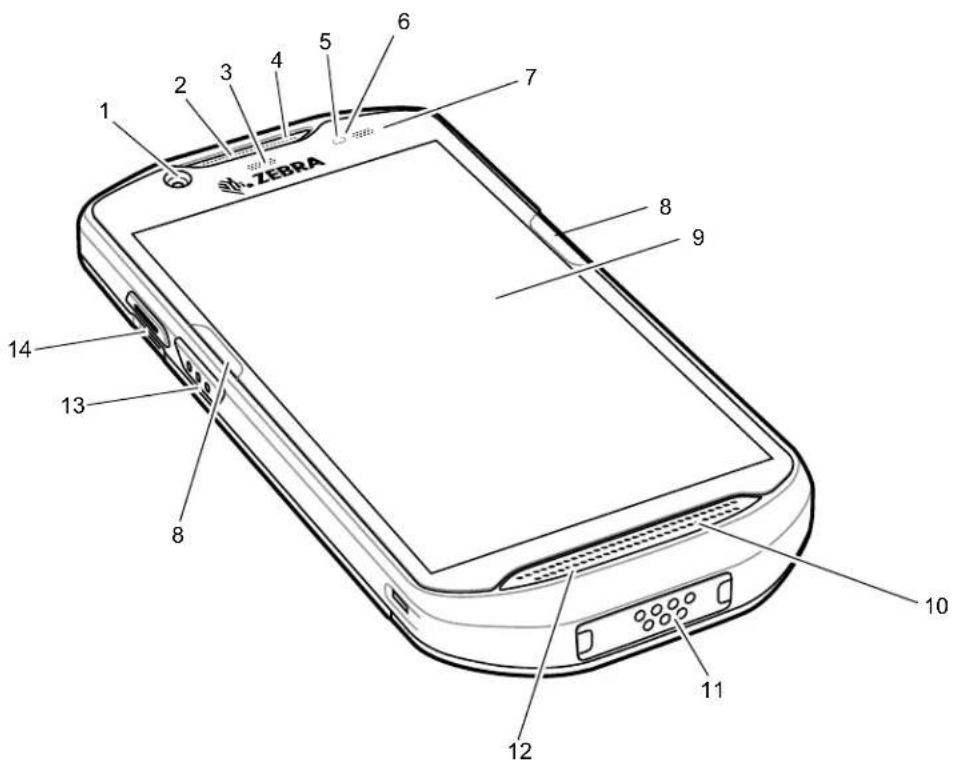

1 前面カメラ 写真やビデオを撮影します。 2 レシーバ ハンドセット モードでのオーディオ再生に使用します。 3 データ収集 LED データ収集ステータスを示します。 4 マイク スピーカフォン モードでの通信に使用します。 5 近接センサ 近接状態を判別し、ハンドセット モードでディスプレイをオフに

6 光センサ 周辺光を認識して、ディスプレイ バックライトの輝度をコントロ

7 充電 / 通知 LED 充電中のバッテリ充電状態や、アプリケーションから生成された

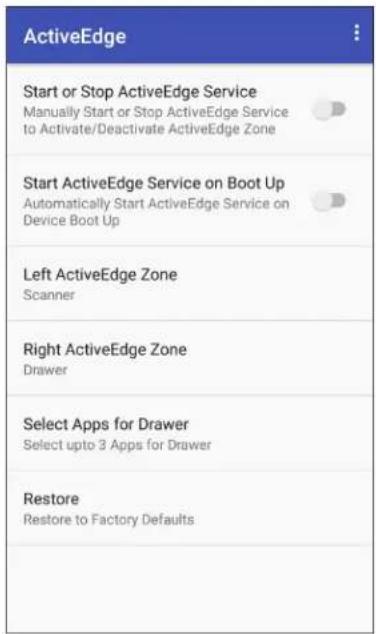

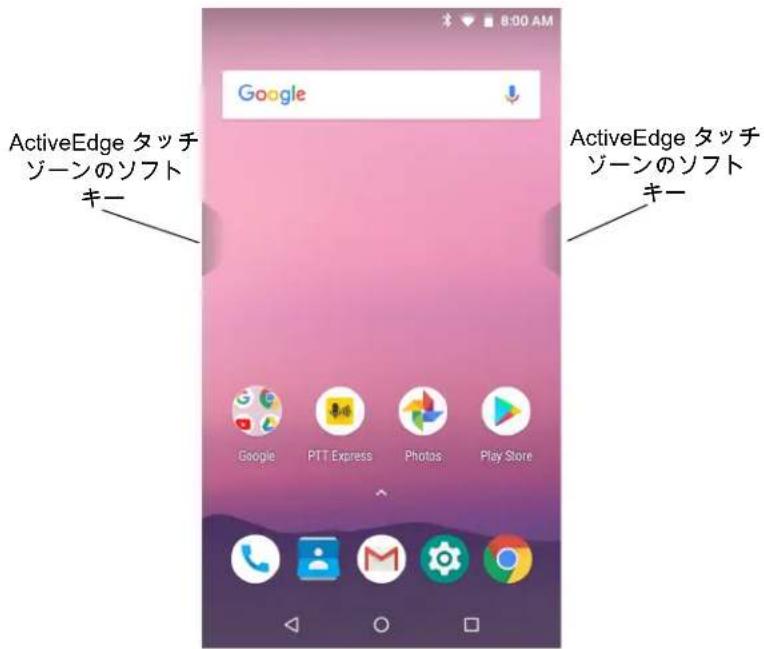

8 ActiveEdge タッチゾーン ディスプレイの周辺に配置されたプログラミング可能なダイナミ ック ソフト キー ( 頻繁に使用するアプリケーションや機能にアク セスできるワンタッチ アクセスに対応 )。 9 タッチ スクリーン デバイスの操作に必要なすべての情報が表示されます。

図 3 背面 10 スピーカ ビデオや音楽の再生音を出力します。スピーカフォン モードでは

11 インタフェース コネクタ ホストとクライアントの USB 通信や、オーディオおよびデバイス の充電に使用するケーブルやアクセサリを接続します。 注意 : デバイスの適切な密閉状態を維持するため、インタフェー ス コネクタは取り外さないでください。 12 マイク ハンドセット モードでの通信に使用します。 13 スキャン ボタン データの収集を開始します ( プログラム可能 )。 14 PTT ボタン プッシュトゥトーク通信を開始します ( プログラム可能 )。 表 2 背面の外観

15.48 ワット時 ( 一般 ) / >4,150 mAh PowerPrecision+ リチウム イオ

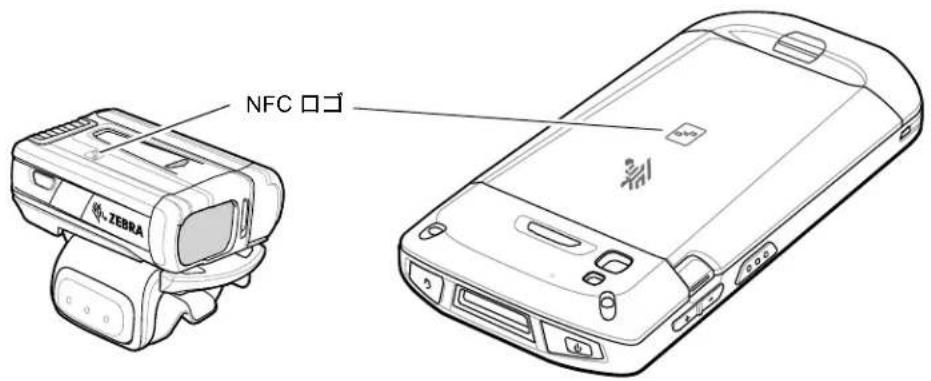

ベーシック ハンド ストラップ アクセサリの取り付け先になります。 17 NFC アンテナ 他の NFC 対応デバイスとの通信を提供します。 18 スキャン ボタン データの収集を開始します ( プログラム可能 )。 19 バッテリ リリース ラッチ 押すとバッテリが外れます。 20 音量上 / 下ボタン オーディオの音量を上げたり下げたりします ( プログラム可能 )。 21 背面カメラ 写真やビデオを撮影します。 22 カメラ フラッシュ カメラの照明として使用します。 表 1 前面の外観 (続き )

この手順は、初めてデバイスを使用するときに実行します。

1. micro Secure Digital (SD) カードを取り付けます ( オプション )。

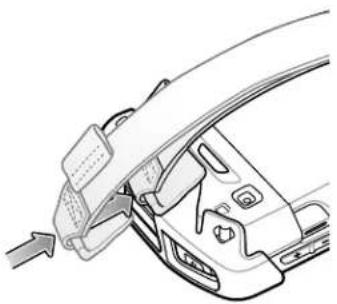

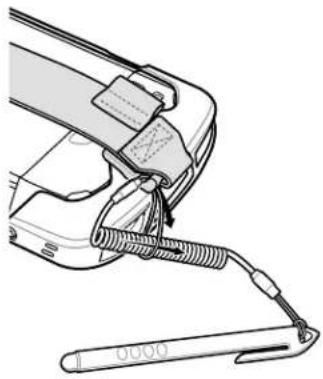

2. ハンド ストラップを取り付けます ( オプション )。

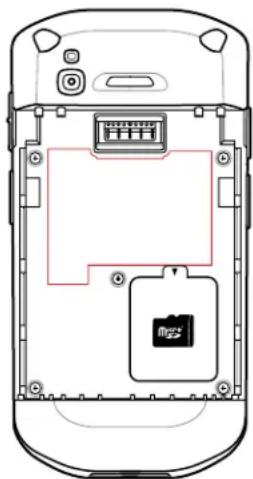

microSD カードの取り付け microSD カード スロットを不揮発性のセカンダリ ストレージとして使用できます。スロットはバッテリ パ ックの下にあります。カードに添付されているマニュアルで詳細を確認し、メーカー推奨の使用方法に従っ

microSD カードを損傷しないように、静電気放電 (ESD) に関する注意事項に従ってください。ESD に関する注意 事項には、ESD マット上での作業や、作業する場合の適切な接地などが記載されています。

2. microSD カード ホルダをスライドさせてロックを解除します。

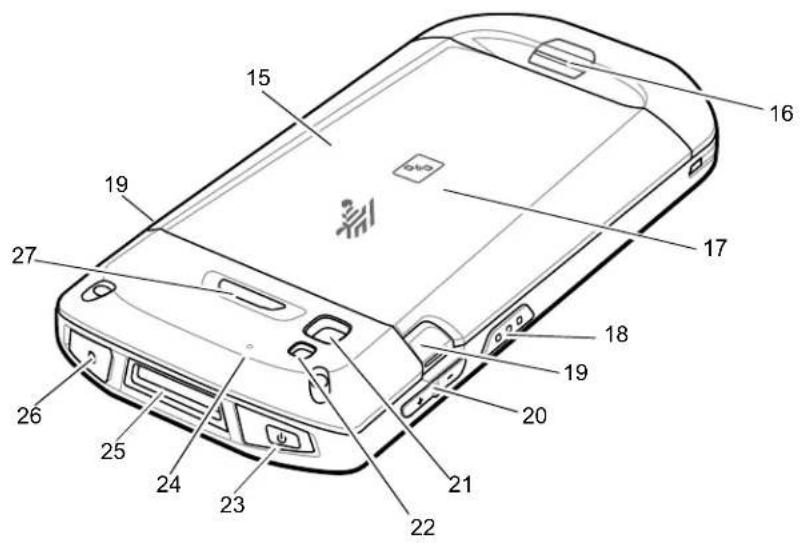

23 電源ボタン ディスプレイをオン / オフします。ボタンを長押ししてリセット、 電源オフまたはバッテリ交換を行います。 24 マイク 雑音消去に使用されます。 25 スキャナ ウィンドウ イメージャを使用したデータ収集に使用します。 26 ヘッドセット ジャック ヘッドセットへの音声の出力に使用します。 27 プログラム可能ボタン プログラムできます。 表 2 背面の外観 (続き ) 番号 項目 機能ご使用の前に

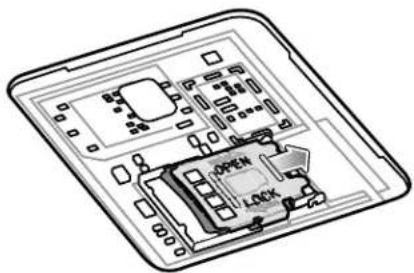

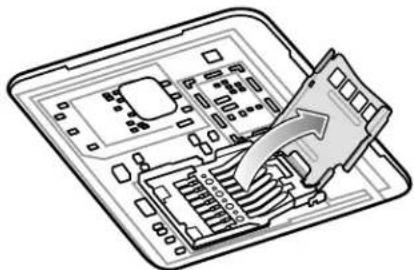

図 5 microSD カード ホルダのロックを解除する

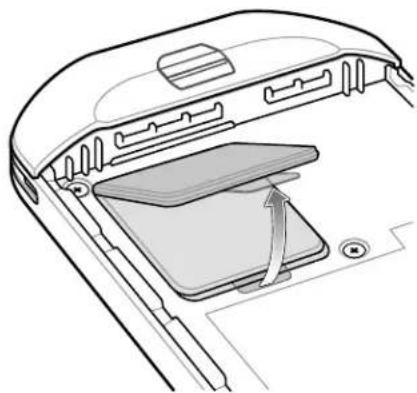

3. microSD カード ホルダを持ち上げます。

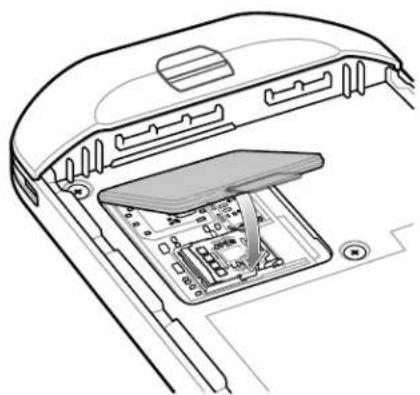

図 6 microSD カード ホルダを持ち上げる

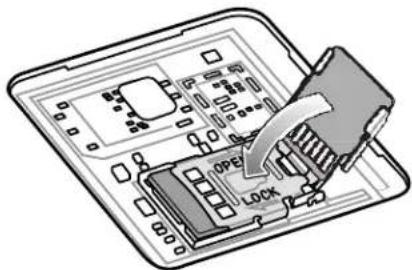

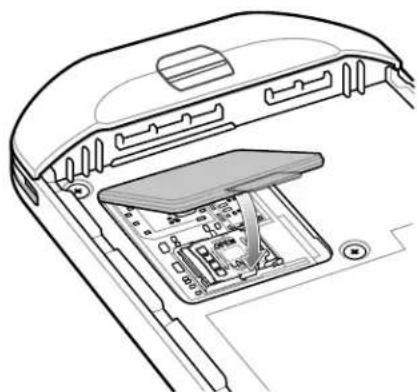

4. microSD カードをカード ホルダ ドアに挿入して、ドアの両端にある固定タブ内部にスライドさせて挿入

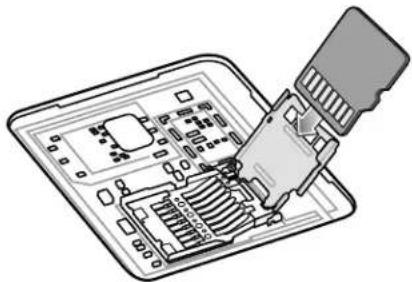

図 7 microSD カードをホルダに挿入する

5. microSD カード ホルダを閉じ、スライドさせてロックします。

デバイスの適切な密閉状態を確保するために、アクセス ドアを元の位置にしっかりと取り付ける必要があります。

6. アクセス ドアを元に戻します。ご使用の前に

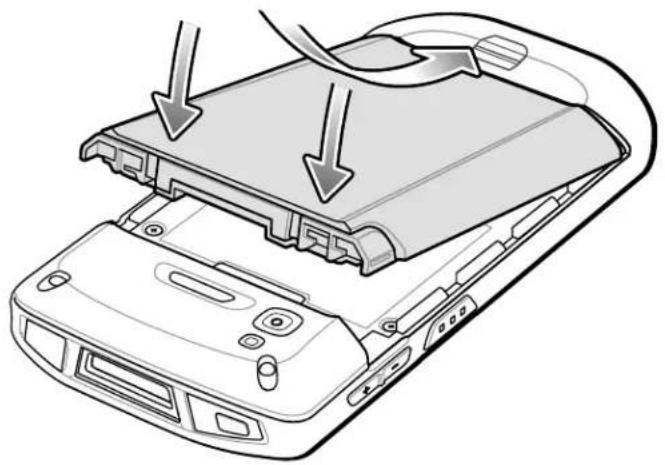

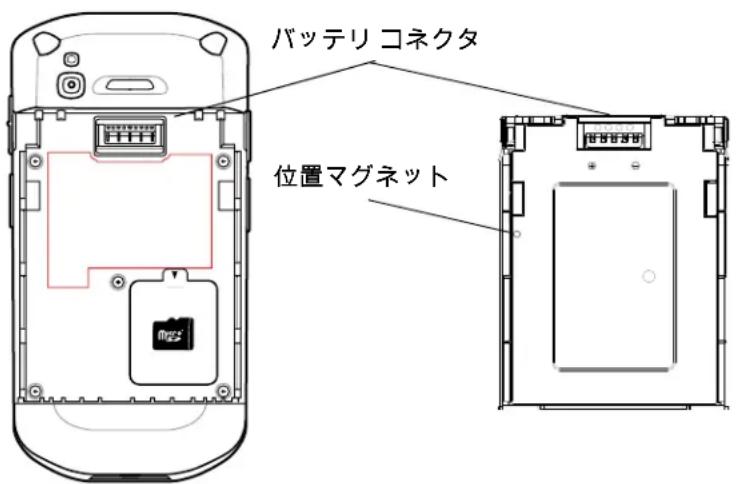

1. デバイスの背面のバッテリ収納部に、バッテリを取り付けます。この場合、バッテリの下側を先に入れます。

図 10 バッテリの下側をバッテリ収納部に挿入する

2. バッテリ リリース ラッチが所定の位置に収まるまで、バッテリをバッテリ収納部に押し込みます。

デバイスを初めて使用する場合は、まずバッテリ充電 / 通知 LED が緑色に点灯するまで、メイン バッテリを 充電します。デバイスを充電するには、ケーブルまたはクレードルを使って適切な電源に接続してくださ い。デバイスで使用可能なアクセサリの詳細については、アクセサリを参照してください。 バッテリが完全に空になっている場合、約 2.5 時間で 90%、約 3 時間で 100% 充電されます。

多くの場合、日常的な使用に対しては 90% までの充電で充分です。100% のフル充電を行うと、約 14 時間連続で使

最も速く充電するには、Zebra の充電アクセサリおよびバッテリのみを使用してください。デバイスをスリープ モードに して、室温でバッテリを充電します。ご使用の前に

バッテリの充電は、5 ～ 40°C (41 ~ 104°F) の温度で行います。デバイスやアクセサリのバッテリ充電は、常 に安全で適切な方法で行われます。高温時 ( 約 37°C 以上 (98°F 以上 )) など ) には、デバイスやアクセサリ は、バッテリを適切な温度に保つため、短時間でバッテリの充電を中止したり再開したりすることがありま す。異常な温度のため充電を中止した場合には、LED が点灯し、ディスプレイに通知が表示されます。 メイン バッテリを充電するには、次の手順に従います。

1. 充電アクセサリを適切な電源に接続します。

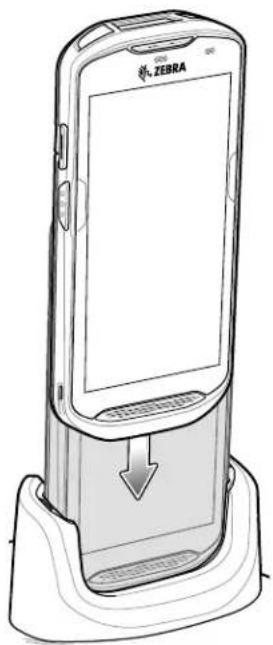

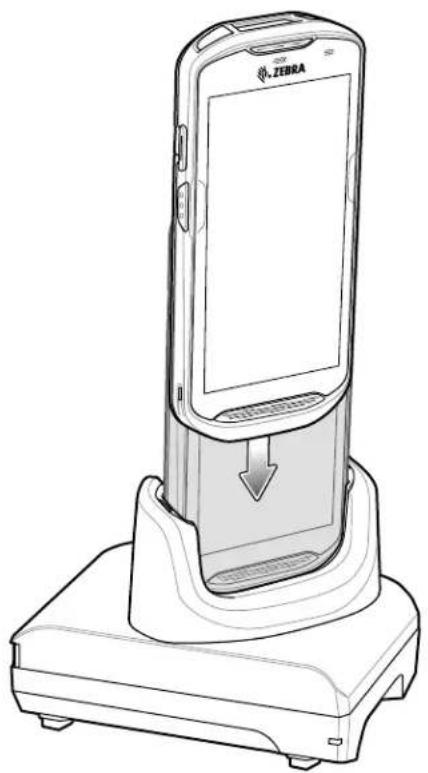

2. デバイスをクレードルにセットするか、ケーブルを接続します。デバイスの電源がオンになり、充電が開

始されます。充電中は、充電 / 通知 LED が黄色に点滅し、充電が完了すると緑色に変わります。

Google アカウント設定 注 : Google™ アカウントを設定するには、デバイスがインターネットに接続されている必要があります。 Google アカウントを必要とするのは、GMS ソフトウェアがインストールされているデバイスのみです。 デバイスを初めて起動すると、セットアップ ウィザードが表示されます。画面に表示される指示に従って Google アカウントの設定、および Play ストアからアイテムを購入するための Google ウォレットの設定を 行い、個人情報を入力して、バックアップ / リストア機能を有効にします。 表 3 充電 /通知 LED 充電イ ン ジケー タ 状態 LED 意味 消灯 デバイスは充電されていません。デバイスが正しくクレード ルにセットされていないか、電源に接続されていません。 充電器 / クレードルに電源が供給されていません。 黄色でゆっくり点滅 (4 秒に 1 回

デバイスは充電中です。 赤色でゆっくり点滅 (4 秒に 1 回

デバイスは充電中ですが、バッテリの寿命が近づいています。 緑色で点灯 充電が完了しました。 赤色で点灯 充電を完了しましたが、バッテリの寿命が近づいています。 黄色で速く点滅 (1 秒に 2 回点滅) 充電エラーです。次のような場合に、この状態になります。

• 充電完了までの時間が長すぎる ( 通常は 8 時間 )。 赤色で速く点滅 (1 秒に 2 回点滅) 充電エラーですが、バッテリの寿命が近づいています。次の ような場合に、この状態になります。

• 充電完了までの時間が長すぎる ( 通常は 8 時間 )。ご使用の前に

Zebra Visibility Services デバイスは、デバイス分析情報を収集してシステム管理者に提供します。初めてデバイスが起動したとき ( または工場出荷時およびエンタープライズ リセット後 )、Zebra Services (Zebra サービス ) 契約画面が表示

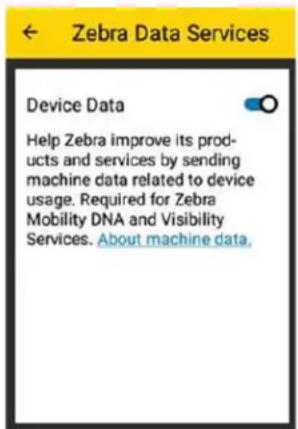

図 11 Zebra サービス [Device Data] ( デバイスデータ ) スイッチにタッチすると、デバイスの分析データ送信が無効になります。

注意: バッテリの交換中は、microSD カードを抜き差ししないでください。

1. メニューが表示されるまで、電源ボタンを押し続けます。

2. [Battery Swap] ( バッテリ交換 ) にタッチします。

赤色の LED が完全に消灯するまで、バッテリを取り外さないでください。データが失われる可能性があります。

4. 赤色の LED が消灯するまで待ちます。

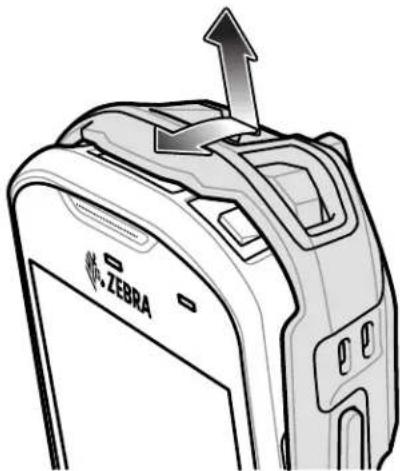

5. ハンド ストラップが取り付けられている場合は、ハンド ストラップを外します。

6. 2 つのバッテリ ラッチを押し込みます。ご使用の前に

7. バッテリをデバイスから取り出します。

75 秒以内にバッテリを交換します。75 秒経過するとデバイスが再起動されて、データが失われる可能性があります。

8. デバイスの背面のバッテリ コンパートメントに、交換用のバッテリを取り付けます。この際、バッテリ

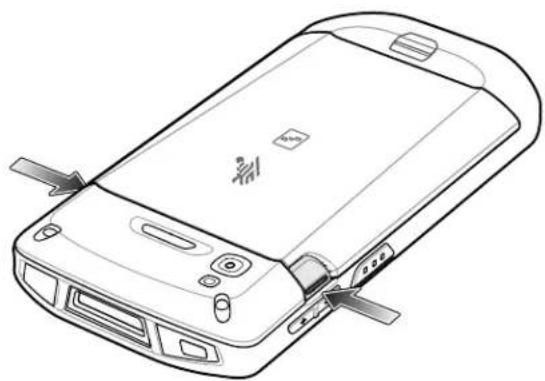

9. バッテリ リリース ラッチが固定されるまで、バッテリを押し下げます。

10.必要に応じて、ハンド ストラップを元に戻します。 11.電源ボタンを押して、デバイスの電源をオンにします。 microSD カードの交換 microSD カードを交換するには、次の手順に従います。

1. メニューが表示されるまで、電源ボタンを押し続けます。

2. [Power off] ( 電源オフ ) にタッチします。

4. ハンド ストラップが取り付けられている場合は、ハンド ストラップ クリップをデバイスの上にスライド

5. 2 つのバッテリ ラッチを押し込みます。

6. バッテリをデバイスから取り出します。

8. microSD カードをホルダから取り外します。

9. 交換用の microSD カードを取り付けます。

デバイスの適切な密閉状態を確保するために、アクセス ドアを元の位置にしっかりと取り付ける必要があります。 10.アクセス ドアを元に戻します。 図 15 アクセス ドアを元に戻す 11.デバイスの背面のバッテリ収納部に、バッテリを取り付けます。この場合、バッテリの下側を先に入れ

12.バッテリ リリース ラッチが固定されるまで、バッテリを押し下げます。 13.必要に応じて、ハンド ストラップを元に戻します。 14.電源ボタンを長押しして、デバイスの電源をオンにします。ご使用の前に

デバイス設定へのアクセス デバイス設定にアクセスするには、以下の手順に従います。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 にタッチします。

2. ホーム画面で、画面の一番下から上にスワイプし、 にタッチします。

注 : バッテリ充電レベルを確認する前に、すべての AC 電源 (クレードルまたはケーブル) からデバイスを取り外します。 メイン バッテリの充電状態を確認するには、[Settings] ( 設定 ) を開いて、[System] ( システム ) > [About phone] ( 端末情報 ) > [Battery Information] ( バッテリ情報 ) の順にタッチします。 または、画面の下から上にスワイプし、 にタッチして Battery Manager( バッテリ マネージャ ) アプリを開 きます。[Advanced info] ( 詳細情報 ) にタッチします。66 ページの 「バッテリ マネージャ」を参照してく

[Battery present status] ( バッテリの現在の状態 ) には、バッテリが装着されているかどうかが示され、 [Battery level] ( バッテリ レベル ) にはバッテリ充電量 ( フル充電と比較した割合 ) が表示されます。バッテ リのパーセンテージは、クイック アクセス パネルのバッテリ アイコンの隣にも表示できます。ステータス バーから 2 本の指で下にスワイプして、クイック アクセス パネルを開きます。

[Battery] ( バッテリ ) 画面には、バッテリの充電状況の詳細、バッテリ管理オプション、バッテリを最も消費 しているアプリケーションの一覧が表示されます。 バッテリ管理オプションでは、バッテリの使用時間を延ばしたり、アプリにタッチして消費電力の詳細を表 示したりできます。表示される情報はアプリによって異なります。一部のアプリには、設定画面を開くボタ

ンが付いていて、電力消費を調整できるものがあります。[DISABLE] ( 無効化 ) または [FORCE CLOSE] ( 強

制終了 ) ボタンを使用して、電力を過度に消費するアプリを無効にします。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 にタッチします。

2. [Battery] ( バッテリ ) にタッチします。

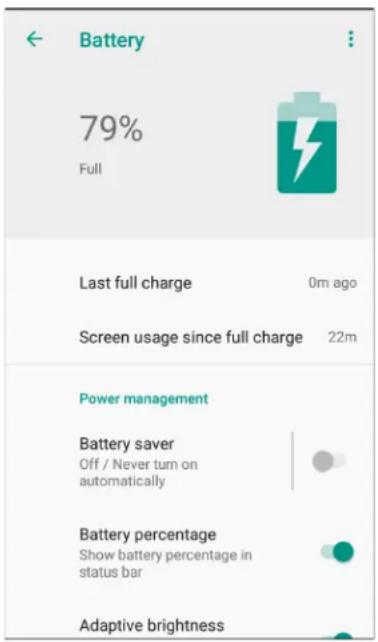

図 16 [Battery] ( バッテリ ) 画面ご使用の前に

バッテリ充電残量が 18% 未満になると、デバイスを電源に接続するよう求める通知がデバイスに表示されま す。ユーザーは、次の充電アクセサリのいずれかを使用してバッテリを充電する必要があります。 バッテリ充電残量が 10% 未満になると、デバイスを電源に接続するように求める通知がデバイスに表示され ます。いずれかの充電アクセサリを使用してバッテリを充電してください。 バッテリ充電残量が 4% 未満になると、デバイスの電源がオフになります。いずれかの充電アクセサリを使 用してバッテリを充電してください。 図 17 低バッテリ通知

バッテリを節約するためのヒントを以下に示します。

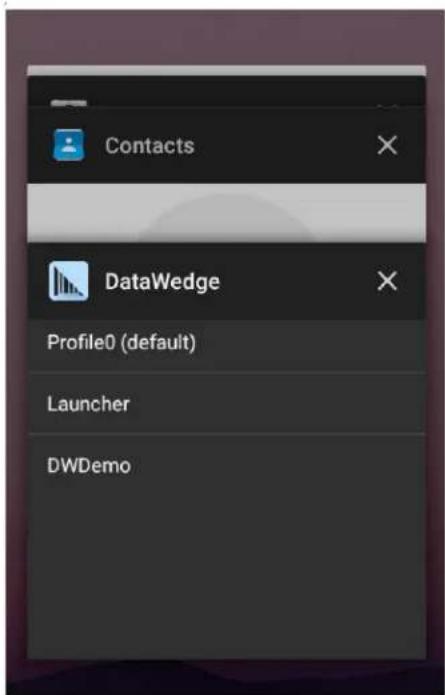

• DataWedge 起動プログラムのプロファイルを無効にします。このデバイスについては、『Integrator Guide for Android 8.1』を参照してください。

• しばらく使用しなかった場合に画面がオフになるように設定します。

• 無線を使用していないときには、すべての無線機能をオフにします。

• メール、カレンダ、連絡先、その他のアプリの自動同期をオフにします。

• 音楽やビデオなどのアプリを使用するとデバイスがサスペンド状態にならないので、これらのアプリケー ションの使用は最小限に抑えてください。

• バッテリ セーバー モードを有効にします。ステータス バーから下にスワイプして、[Battery saver] ( バ ッテリ セーバー ) にタッチします。

無線 LAN でネットワーク タイム プロトコル (NTP) がサポートされていない場合は、タイム ゾーンまたは日 時の設定のみ必要です。 日時を設定するには、次の手順に従います。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 にタッチします。

2. [Settings] ( 設定 ) > [Date & time] (日付/時刻 ) の順にタッチします。

3. [Automatic date & time] ( 日付と時刻の自動同期 ) にタッチして、日付と時刻の自動同期を無効にしま

4. [Set date] ( 日付の設定 ) にタッチします。ご使用の前に

5. カレンダで、今日の日付を設定します。

7. [Set time] ( 時間の設定 ) にタッチします。

8. 緑色の丸いアイコンにタッチし、現在の時間までドラッグして放します。

9. 緑色の丸いアイコンにタッチし、現在の分までドラッグして放します。

10.[AM] ( 午前 ) または [PM] ( 午後 ) にタッチします。 11.[OK] にタッチします。 12.[Select time zone] ( タイム ゾーンの選択 ) にタッチします。 13.リストから現在のタイム ゾーンを選択します。

画面の輝度の変更、ナイトライトの有効化、背景画像の変更、画面回転の有効化、スリープ時間の設定、フ ォント サイズの変更は、ディスプレイの設定を使用して行います。

手動で画面の輝度を設定するには、次の手順に従います。

1. ステータス バーから 2 本の指で下にスワイプして、クイック アクセス パネルを開きます。

2. アイコンをスライドさせて画面の輝度レベルを調整します。

図 18 輝度スライダ 内蔵光センサでデバイスが自動的に画面の明るさを調整できるようにするには、次の手順に従います。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 にタッチします。

2. [Display] ( ディスプレイ ) にタッチします。

3. 無効になっている場合は、[Adaptive brightness] ( 輝度の自動調整 ) にタッチして、輝度が自動的に調整

デフォルトでは、[Adaptive brightness] ( 輝度の自動調整 ) は有効になっています。無効にするには、ス イッチを切り替えます。

デフォルトで、画面回転は有効になっています。 画面回転を無効にするには、次の手順に従います。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 にタッチします。

2. [Display] ( ディスプレイ ) > [Advanced] ( 詳細 ) の順にタッチします。

3. [Auto-rotate screen] ( 画面の自動回転 ) にタッチします。

ホーム画面の回転を変更するには、29 ページの「ホーム画面回転の設定」を参照してください。

デフォルトでは、ホーム画面の回転は無効になっています。ホーム画面の回転を有効にするには、次の手順

ホーム画面を回転するには、画面の回転を有効にする必要があります。

1. オプションが表示されるまで、ホーム画面を長押しします。

2. [HOME SETTINGS] ( ホームの設定 ) にタッチします。

3. [Allow Home screen rotation] ( ホーム画面の回転を許可する ) にタッチします。

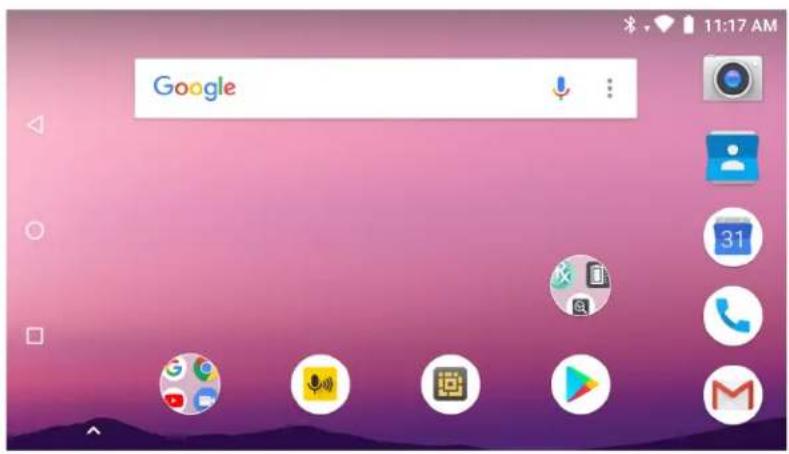

図 19 回転されたホーム画面ご使用の前に

画面タイムアウトの設定 画面のスリープ時間を設定するには、次の手順に従います。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 にタッチします。

2. [Display] ( 表示 ) > [Advanced] ( 詳細 ) > [Sleep] ( スリープ ) の順にタッチします。

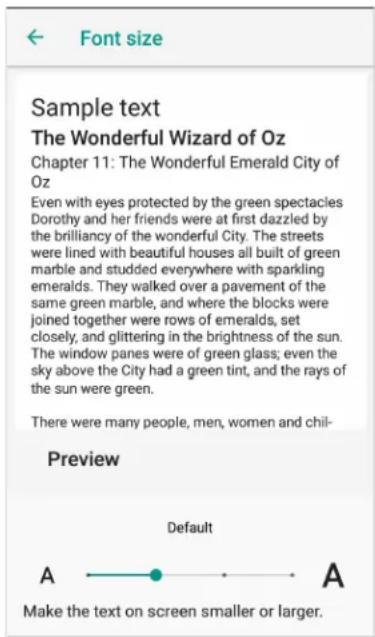

フォント サイズの設定 システム アプリのフォント サイズを設定するには、次の手順に従います。

1. ステータス バーから下にスワイプして [Quick Settings] (クイック設定) パネルを開き、 にタッチします。

2. [Display] ( ディスプレイ ) > [Advanced] ( 詳細 ) の順にタッチします。

3. [Font size] ( フォント サイズ ) にタッチします。

4. フォント サイズ値を 1 つ選択します。

• [Default] ( デフォルト )ご使用の前に

周辺光で調整されるディスプレイ [Ambient display] ( アンビエント ディスプレイ ) 設定により、通知を受信したときに画面が表示されます。 この機能を無効にするには、次の手順に従います。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 にタッチします。

2. [Display] ( ディスプレイ ) > [Advanced] ( 詳細 ) の順にタッチします。

3. [Ambient display] ( アンビエント ディスプレイ ) に触れます。

4. [When to Show] ( 表示するタイミング ) セクションで、スイッチを使用してオプションを有効または無効

タッチ パネル モード デバイスは、指、導電性チップが付いたスタイラス、または手袋をはめた指によるタッチを検出できます。

医療用のラテックス、皮革、綿または羊毛製の手袋を使用できます。 最適なパフォーマンスを得るためには、Zebra 認定スタイラスペンをご使用ください。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 にタッチします。

2. [Display] ( ディスプレイ ) > [Advanced] ( 詳細 ) の順にタッチします。

3. [Touch panel mode] ( タッチ パネル モード ) にタッチします。

図 21 [Screen Protector Mode] ( スクリーン保護シート モード ) のダイアログ ボックス

a. [Glove and Finger (Screen Protector off)] ( 手袋および指 ( スクリーン保護シートなし )): スクリーン 保護シートが貼られていない画面で、指および手袋をはめた状態の指で使用できます。 b. [Stylus and Finger (Screen Protector off)] ( スタイラスペンおよび指 ( スクリーン保護シートなし )): スクリーン保護シートが貼られていない画面で、指やスタイラスペンを使用できます。 c. [Finger Only (Screen Protector off)] ( 指のみ ( スクリーン保護シートなし )): スクリーン保護シートが 貼られていない画面で、指を使用できます。ご使用の前に

d. [Glove and Finger (Screen Protector on)] ( 手袋および指 ( スクリーン保護シートあり)): スクリーン 保護シートが貼られた画面で、指および手袋をはめた状態の指を使用できます。 e. [Stylus and Finger (Screen Protector on)] ( スタイラスペンおよび指 ( スクリーン保護シートあり )): スクリーン保護シートが貼られた画面で、指やスタイラスペンを使用できます。

通知 LED の設定 充電 / 通知 LED は、電子メールや VoIP などのアプリケーションでプログラム可能な通知が生成された場合、 またはデバイスが Bluetooth デバイスに接続された場合に青色に点灯します。デフォルトでは、LED 通知は 有効になっています。通知設定を変更するには、次の手順を実行します。

1. ステータス バーから 2 本の指で下にスワイプして、クイック アクセス パネルを開き、 にタッチします。

2. [Apps & notifications] ( アプリと通知 ) > [Notifications] ( 通知 ) にタッチします。

3. [Blink light] ( 点滅ライト) にタッチして、通知のオン / オフを切り替えます。

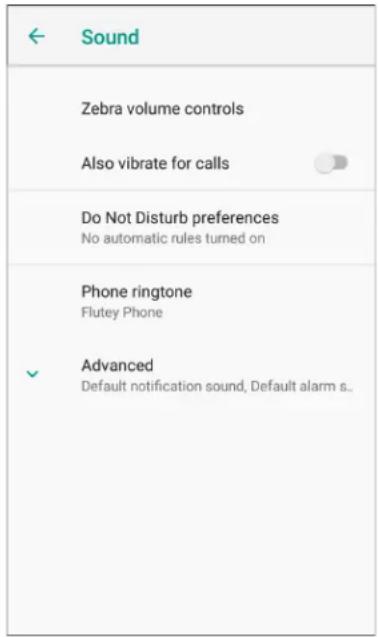

[Sound] ( サウンド) 設定を使用して、メディアおよびアラームの音量を設定します。 サウンド設定にアクセスするには、次の手順に従います。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定) バーを開き、 にタッチします。

2. [Sounds] ( サウンド ) にタッチします。

3. オプションにタッチしてサウンドを設定します。

図 22 [Sounds] ( サウンド) 画面ご使用の前に

• [Ring volume] ( 着信音の音量 ) - 着信音の音量を制御します。

• [Media volume] ( メディアの音量 ) - 音楽、ゲーム、メディアの音量を制御します。

• [Alarm volume] ( アラームの音量 ) - アラーム時計の音量を制御します。

• [Notifications volume] ( 通知の音量 ) - 通知の音量を制御します。

• [Scanner volume] ( スキャナの音量 ) - スキャナの音量を制御します。

• - 着信音、通知およびスキャナをミュートします。デバイスから音が出ることも、振動すること

• - メディアおよびアラーム以外のすべての音をミュートします。振動モードは動作します。

• - ユーザーが指定したレベルですべてのサウンドが有効になります。

• [Also vibrate for calls] ( 通話に対しても振動 ) - オン / オフを切り替えます。

• [Do Not Disturb preferences] ( 非通知 ) - サウンドの一部またはすべてをミュートします。

• [Priority only allows] ( 優先する通知のみを許可 ) - 次の項目の優先度を設定します。

• [Reminders] ( リマインダ ) - オンとオフを切り替えます。

• [Events] ( イベント ) - オンとオフを切り替えます。

• [Alarms] ( アラーム ) - 常にオンです。

• [Messages] ( メッセージ ) - 全員許可、星付きの連絡先の許可、すべての連絡先の許可、許可しな いのいずれかを選択します。連絡先に星を付けるには、連絡先アプリを使用します。

• [Block when screen is on] ( 画面がオンの場合にブロックする ) - このオプションを使用すると、デ バイスをアクティブに使用している間は、通知が画面上に表示されなくなります。

• [Block when screen is off] ( 画面がオフの場合にブロックする ) - このオプションを使用すると、 デバイスを使用していないときに新しい通知を受信しても、画面上の通知はオンにならず、LED ラ

• [Automatic rules] ( 自動ルール ) - デバイスをいつ自動的に無音にするかを選択します。週末や平日な どの既定のルールにタッチするか、独自のルールを作成します。独自のルールを作成するには、[Add more] ( 追加 )、[Time rule] ( 時間ルール ) の順にタッチします。

• [Advanced] ( 詳細 ) - タッチして高度なサウンドオプションを表示します。

• [Default notification sound] ( デフォルト通知音 ) - タッチして、すべてのシステム通知で再生される サウンドを選択します。

• [Default alarm sound] ( デフォルトのアラーム音 ) - タッチして、アラームのサウンドを選択します。

• [Dial pad tones] ( ダイヤル パッド操作音 ) - ダイヤル パッドのキーを押したときに音が鳴ります ( デフォルト - 無効 )。

• [Screen locking sounds] ( 画面ロック音 ) - 画面をロックまたはロック解除したときに音が鳴りま す ( デフォルト – 有効 )。

• [Charging sounds] ( 充電音 ) - 使用できません。

• [Touch sounds] ( タッチ操作音 ) - 画面上で選択したときに音が鳴ります ( デフォルト – 有効 )。

• [Vibrate on tap] ( タップ時の振動 ) - 画面上で選択したときに、デバイスが振動します ( デフォルト

• [Emergency Broadcasts] ( 緊急警報 ) - タッチして、緊急警報の設定および通知を構成します。ご使用の前に

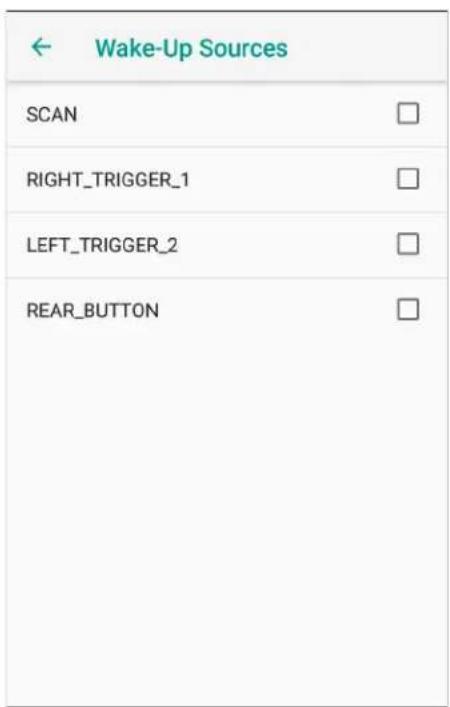

ウェイクアップ ソース デフォルトでは、デバイスは、ユーザーが電源ボタンを押すとサスペンド モードからウェイクアップしま す。デバイスの左側にある PPT ボタンまたはスキャン ボタンを押した場合に復帰するよう設定できます。

1. ステータス バーから 2 本の指で下にスワイプして、クイック アクセス パネルを開き、 にタッチします。

2. [Wake-Up Sources] ( ウェイクアップ ソース ) にタッチします。

3. 次のオプションを 1 つ以上タッチします。

• 左スキャンボタンを有効にするには、[SCAN] ( スキャン ) チェックボックスにタッチします。チェッ クボックスに、チェックマークが表示されます。

• 右のスキャンボタンを有効にするには、[RIGHT_TRIGGER_2] チェックボックスにタッチします。チ ェックボックスに、チェックマークが表示されます。

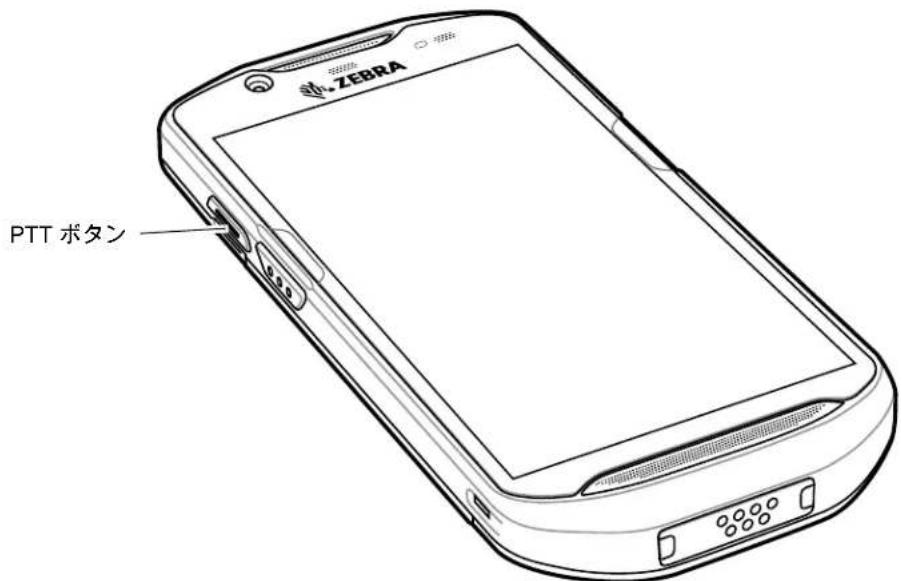

• PTT ボタンを有効にするには、[LEFT_TRIGGER_2] チェックボックスにタッチします。チェックボ ックスに、チェックマークが表示されます。

• [REAR_BUTTON] チェックボックス リア プログラマブル ボタンにタッチします。チェックボックス に、チェックマークが表示されます。 図 23 ウェイクアップ ソース

ここでは、デバイスのボタン、ステータス アイコン、コントロールについて説明します。また、デバイスのリセ ット方法、データの入力など、デバイスの基本的な使用方法についても説明します。 Google モバイル サービス 注 : このセクションは、 Google Mobile Services(GMS) デバイスにのみ適用されます。 GMS を搭載したデバイスには、追加機能を提供するアプリとサービスが含まれています。 GMS には次のコンポーネントが含まれています。

• アプリ - GMS は、Chrome、Gmail、ドライブ、マップなどのさまざまな Google アプリおよび関連ウィジェ

• 音声入力 - 接続されたネットワークと切断されたネットワークの両方で多言語による自由形式の音声入力を テキストに変換します。キーボードのマイクのアイコンをタッチして起動します。

• TalkBack サービス - ユーザー インタフェースのさまざまな部分で音声によるフィードバックを提供しま す。有効にするには、[Settings] ( 設定 ) > [Accessibility] ( ユーザー補助 ) を選択します。

• ネットワーク位置情報プロバイダ - モバイル ネットワーク タワー情報および Wi-Fi アクセス ポイント情報 を使用して、GPS を使用せずに位置情報を提供する位置情報プロバイダを追加します。有効にするには、 [Settings] ( 設定 ) > [Location access] ( 位置情報アクセス ) を選択します。

• Widevine DRM - デジタル著作権管理 (DRM) を有効にして、保護されたストリーミングビデオコンテンツ を再生できるようにします。Google Play Store からの DRM 情報を有効にします。

• Google クラウドメッセージング - デバイスは、同じ接続上のサーバーおよび他のデバイスからデータを受

• バックアップと復元 - ユーザー設定とアプリを Google サーバーにバックアップし、工場出荷時の設定に リセットした後でそのサーバーから設定を復元できます。

• Google アカウント - Google アカウントを作成し、そのアカウントを使用して、メール、ファイル、音楽、写 真、連絡先、カレンダ イベントを同期できます。

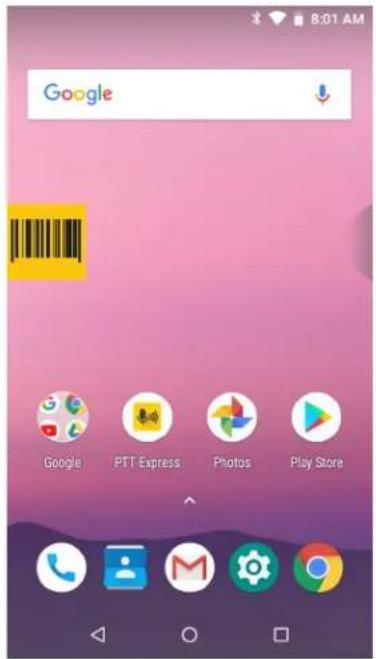

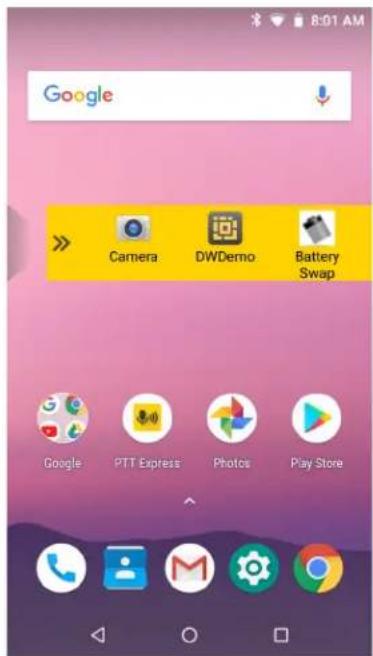

ホーム画面は、デバイスをオンにすると表示されます。設定によって、ホーム画面に表示される内容は異なりま す。詳細については、システム管理者に問い合わせてください。デバイスの使用

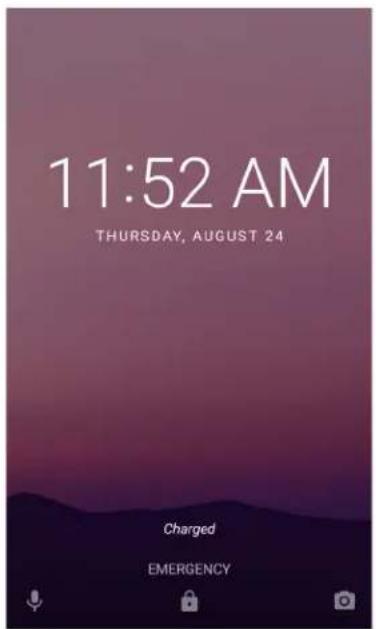

サスペンドまたは画面タイムアウトの後、ホーム画面にはロック スライダが表示されます。画面にタッチし、 上にスライドさせてロックを解除します。画面のロックの詳細については、53ページの 「画面のロック解除」を

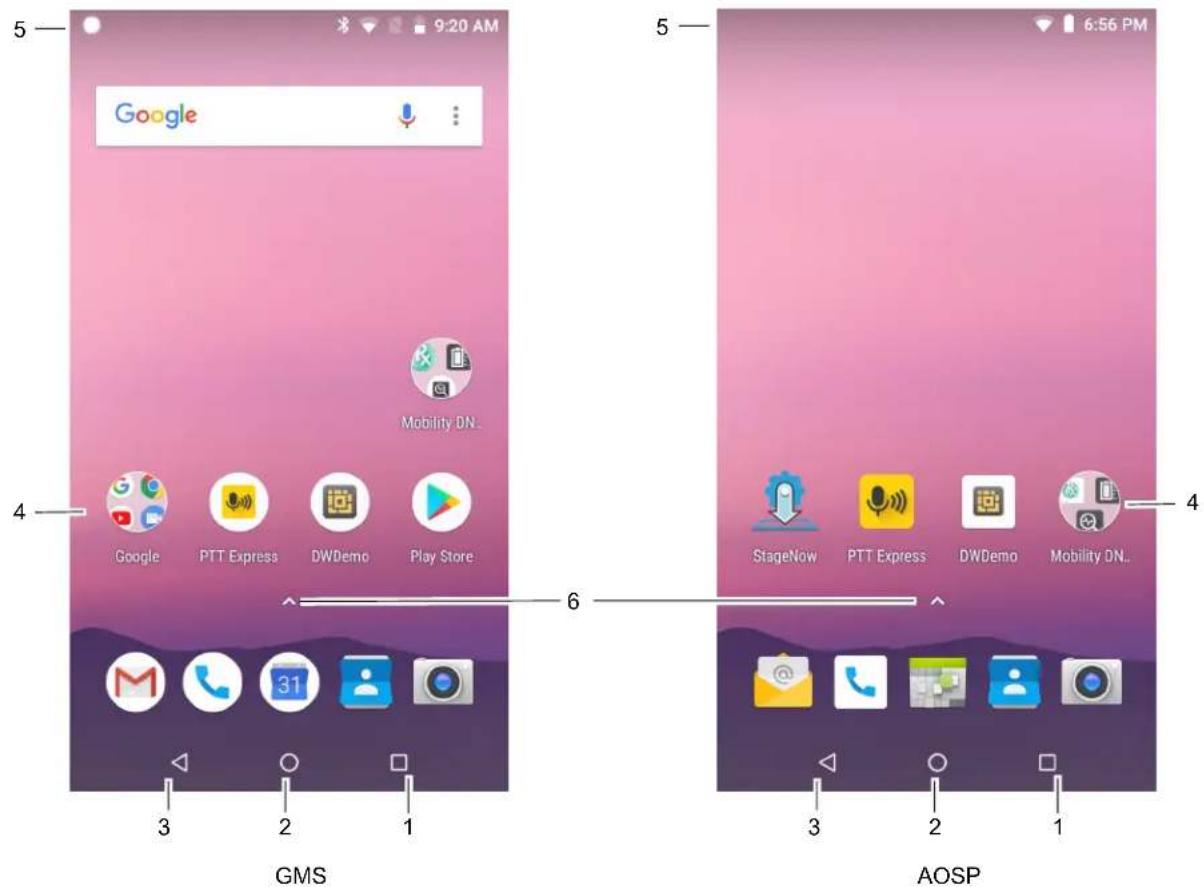

図 24 ホーム画面 ホーム画面には、ウィジェットとショートカットの配置に関する 4 つの追加画面が表示されます。利用可能な場 合、画面を左右にスワイプすると、追加画面が表示されます。追加画面はデフォルトでは見えません。 表 4 ホーム画面の項目

1 — 履歴ボタン 最近使用したアプリケーションを表示します。 2 — ホーム ホーム画面を表示します。 3 — 戻る 前の画面を表示します。 4 — ショートカット

デバイスにインストールされているアプリケーションが開きます。詳細については、 42 ページの 「アプリ ショートカットとウィジェット」を参照してください。 5 — ステータス バー 時間、ステータス アイコン ( 右側 )、および通知アイコン ( 左側 ) が表示されます。 詳細については、37 ページの 「ステータス バー」および38 ページの 「通知の管 理」を参照してください。 6 — アプリメニュー インストールされているすべてのアプリを一覧表示する [All App] ( すべてのアプリ ) ウィンドウを開きます。

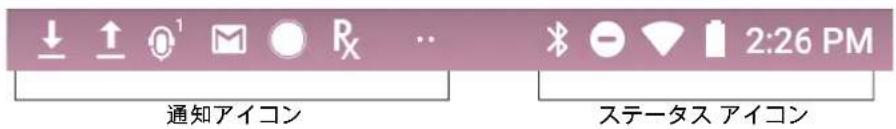

ステータス バーには、時間、通知アイコン ( 左側 )、およびステータス アイコン ( 右側 ) が表示されます。

表示するアイコンが多すぎる場合、一部のステータス アイコンがステータス バーに表示されないことがあります。 図 25 通知アイコンおよびステータス アイコン ステータス バーに表示可能な数より多くの通知がある場合は、他にも通知があることを示す 2 つの点が表示され ます。ステータス バーから下にスワイプして [Notification] ( 通知 ) パネルを開き、すべての通知とステータスを表

アラームがアクティブです。 メイン バッテリがフル充電されました。 メインバッテリが部分的に放電されています。 メイン バッテリの残量が少なくなっています。 メイン バッテリの残量が非常に少なくなっています。 メイン バッテリを充電中です。 メディアおよびアラーム以外のすべての音をミュートにします。振動モードは動作します。 非通知モードが有効になっています。 飛行機モードが有効になっています。すべての無線がオフになります。 Bluetooth がオンになっています。 デバイスが Bluetooth デバイスに接続されています。 Wi-Fi ネットワークに接続されています。 Wi-Fi ネットワークに接続されていないか、Wi-Fi 信号がありません。 イーサネット ネットワークに接続されています。 スピーカフォンが有効です。デバイスの使用

通知アイコンは、新しいメッセージの到着、カレンダ イベント、アラーム、進行中のイベントを報告します。通 知が行われると、簡単な説明とともにアイコンがステータス バーに表示されます。表示される可能性のある通知 アイコンとその説明のリストについては、38 ページの 「通知アイコン」を参照してください。すべての通知の リストを表示するには、[Notifications] ( 通知 ) パネルを開きます。 表 6 通知ア イ コ ン

メイン バッテリの残量が少なくなっています。 表示されていない通知がまだあります。

次のイベントを示します。GMS 以外のデバイスのみ。 次のイベントを示します。GMS デバイスのみ。 公開 Wi-Fi ネットワークが利用できます。

サインインまたは同期に関する問題が生じています。 デバイスがデータをアップロードしています。 アニメ化されている場合はデバイスがデータをダウンロード中で、アニメ化されていない 場合はダウンロードが完了しています。 デバイスは USB ケーブルで接続されています。 デバイスが VPN ( 仮想プライベート ネットワーク ) 経由で接続されている、または VPN が

内部ストレージのエラーをチェックして準備しています。 デバイスで USB デバッグが有効になっています。 ヘッドセットがデバイスに接続されています。 PTT Express Voice クライアントのステータス。詳細なリストについては、「PTT Express」 100 ページの 「PTT 通知アイコン」を参照してください。 RxLogger アプリが実行中であることを示します。 RS6000 がデバイスに接続されていることを示します。

RS507 または RS6000 が HID モードでデバイスに接続されていることを示します。デバイスの使用

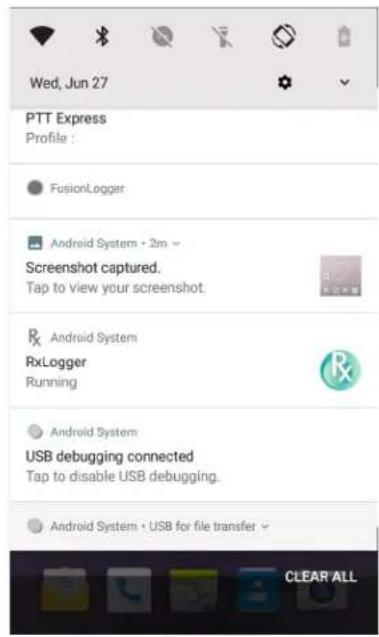

[Notification] ( 通知 ) パネルを開くには、画面の上部からステータス バーを下にドラッグします。 図 26 [Notifications] ( 通知 ) パネル 通知に応答するには、[Notifications] ( 通知 ) パネルを開き、通知をタッチします。[Notifications] ( 通知 ) パネルが 閉じ、対応するアプリが開きます。 すべての通知をクリアするには、[ 通知 ] パネルを開き、[CLEAR ALL] ( すべてクリア ) をタッチします。イベン ト ベースのすべての通知が削除されます。進行中の通知はそのままリストに残ります。 [Notifications] ( 通知 ) パネルを閉じるには、[Notifications] ( 通知 ) を上にスワイプします。

特定のアプリの通知設定を構成するには、次の手順に従います。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 をタッチします。

4. 使用可能なオプションを選択します。

• [On] ( オン )/[Off] ( オフ ) - このアプリからのすべての通知をオン ( デフォルト) またはオフにします。

• [Allow notification dot] ( 通知のドットを許可する ) - このアプリが通知ドットをアプリアイコンに追加で

• [Allow interruptions] ( 割り込みを許可 ) - このアプリからの、サウンド、バイブレーション、または画面 でのポップアップによる通知を許可しません。

• [Override Do Not Disturb] ( 非通知を上書き ) - [Do Not Disturb] ( 非通知 ) が [Priority Only] ( 優先通知のみ) に設定されている場合は、通知に割り込みを許可します。

• [Categories] ( カテゴリ ) - このアプリからの特定のタイプの通知を許可しません。

• [Additional settings in the app] ( アプリのその他の設定 ) - アプリの設定を開きます。デバイスの使用

注 : アプリの通知設定を変更するには、通知を少し左または右にスライドして にタッチします。 全アプリの通知設定の表示 すべてのアプリの通知設定を表示するには、次の手順に従います。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 をタッチします。

2. [Apps & Notifications] ( アプリと通知 ) をタッチします。

3. [Notifications] ( 通知 ) まで下にスクロールして通知をオフにしたアプリの数を表示します。

4. 特定のアプリの通知設定を設定または表示する方法については、39 ページの 「アプリ通知の設定」を参照し

ロック画面の通知の制御 デバイスがロックされているときに通知を表示するかどうかを管理します。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 をタッチします。

2. [Apps & notifications] ( アプリと通知 ) >[Notifications] ( 通知 ) にタッチします。

3. [On the lock screen] ( ロック画面に表示 ) にタッチして、次のいずれかを選択します。

• [Show all notification content] ( すべての通知コンテンツを表示 ) ( デフォルト )

• [Don't show notifications at all] ( 通知を表示しない ) クイック アクセス パネル クイックアクセスパネルを使用して、頻繁に使用する設定 ( 飛行機モードなど ) にアクセスします。 図 27 クイック設定バー すべての [Quick Settings] ( クイック設定 ) パネルを表示するには、次の手順に従います。

• デバイスがロックされている場合は、1 回下にスワイプします。

• デバイスがロック解除されている場合は、2 本の指で 1 回、または 1 本の指で 2 回下にスワイプします。デバイスの使用

• クイック設定バーが開いている場合は、下矢印をタッチします。 図 28 クイック アクセス パネル

一部のアイコンが図示されていません。アイコンは異なる場合があります。 設定を変更するには、次のアイコンにタッチします。

• [Display brightness] ( 画面の明るさ ) - スライダを使用して、画面の明るさを増減します。

• [Wi-Fi network] (Wi-Fi ネットワーク ) - Wi-Fi をオンまたはオフにします。Wi-Fi 設定を開くには、Wi-Fi ネット ワーク名をタッチします。

• [Bluetooth settings] (Bluetooth 設定 ) - Bluetooth のオンとオフを切り替えます。Bluetooth 設定を開くには、 [Bluetooth] をタッチします。

• [Battery saver] ( バッテリ セーバー ) - バッテリ セーバー モードのオン / オフを切り替えます。バッテリ セーバ ー モードがオンになっている場合、バッテリ電力を維持するためにデバイスのパフォーマンスが低下します。

• [Invert colors] ( 色を反転 ) - 表示色を反転します。

• [Do not disturb] ( 非通知 ) - 通知を受信する方法とタイミングを制御します。

• [Airplane mode] ( 機内モード ) - 機内モードのオンとオフを切り替えます。機内モードがオンだと、デバイス は Wi-Fi や Bluetooth に接続しません。

• [Auto-rotate] ( 自動回転 ) - デバイスの向きを縦または横方向でロックするか、自動的に回転するように設定し

• [Flashlight] ( 懐中電灯 ) - フラッシュライトをオンまたはオフにします。カメラのフラッシュをオンまたはオフ

• [Location] ( 位置情報 ) - 位置情報機能を有効または無効にします。

• [Night Light] ( ナイト ライト ) - 照度の低い場所でも画面を見やすくするために、画面を暖色系の色合いに切り 替えます。日没から夜明けまで、または他の時間帯に、自動的にオンになるように [Night Light] ( ナイト ライ ト ) を設定します。

• [Nearby] ( 周辺情報 ) - デバイスの近くのサービスや他のデバイスを見つけて操作します。

• [Cast] ( キャスト ) - Chromecast や Google Cast が内蔵されたテレビで、携帯電話のコンテンツをキャスト共 有します。キャスト画面にタッチしてデバイスのリストを表示し、デバイスにタッチしてキャストを開始し

クイック設定のアイコンの編集 クイックアクセスパネルの最初のいくつかの設定タイルが [Quick Settings] ( クイック設定 ) バーになります。 設定タイルを移動するには、次の手順に従います。

1. クイックアクセスパネルを開きます。

3. 設定タイルをタッチして別の場所にドラッグします。

5. をタッチしてタイルを保存し、[Quick Settings] ( クイック設定 ) に戻ります。

設定タイルを追加するには、次の手順に従います。

1. クイックアクセスパネルを開きます。

3. [Quick Settings] ( クイック設定 ) パネルを上にスライドして、その他のタイルを表示します。

4. 設定タイルをタッチして、[Drag to add tiles] ( ドラッグしてタイルを追加 ) 領域からメインの領域にタイルを

6. をタッチしてタイルを保存し、クイックアクセスパネルに戻ります。

設定タイルを削除するには、次の手順に従います。

1. クイックアクセスパネルを開きます。

3. 設定タイルをタッチして、[Drag here to remove] ( ここまでドラッグして削除 ) 領域にタイルをドラッグし

5. をタッチしてタイルを保存し、クイックアクセスパネルに戻ります。

アプリ ショートカットとウィジェット ホーム画面に配置されたアプリ ショートカットを使用すると、アプリにすばやく簡単にアクセスできます。ウィ ジェットとはホーム画面に置かれた内蔵型のアプリであり、これを使用して、頻繁に使用する機能にアクセスで

アプリ ショートカットをホーム画面に追加する ホーム画面にアプリ ショートカットを追加するには、次の手順に従います。

2. 画面の一番下から上にスワイプします。

3. リストをスクロールして、アプリ アイコンを見つけます。

4. ホーム画面が表示されるまで、アイコンを長押しします。デバイスの使用

5. アイコンを画面に配置したら、指を放します。

ホーム画面にウィジェットを追加する ホーム画面にウィジェットを追加するには、次の手順に従います。

2. メニューが表示されるまで長押しします。

3. [WIDGETS] ( ウィジェット ) をタッチします。

4. リストをスクロールして、ウィジェットを見つけます。

5. ホーム画面が表示されるまで、ウィジェットを長押しします。

6. ウィジェットを画面に配置したら、指を放します。

ホーム画面での項目の移動 ホーム画面でアプリ ショートカットまたはウィジェットを移動するには、次の手順に従います。

1. 画面でフローティング状態になるまで項目を長押しします。

2. 項目を新しい場所にドラッグします。画面の端で少し待ってから、隣接するホーム画面まで項目をドラッグ

3. 指を持ち上げ、項目をホーム画面に配置します。

アプリ ショートカットまたはウィジェットをホーム画面から削除する アプリ ショートカットまたはウィジェットをホーム画面から削除するには、次の手順に従います。

2. アプリ ショートカット アイコンまたはウィジェット アイコンを、画面でフローティング状態になるまで長押

[Remove] ( 削除 ) までアイコンをドラッグし、放します。

フォルダを使用して、同様のアプリケーションを整理します。フォルダをタップして、フォルダ内の項目を開

ホーム画面に 2 つ以上のアプリのアイコンが必要です。 フォルダを作成するには、次の手順に従います。

2. 1 つのアプリケーション アイコンを長押しします。

3. アイコンをドラッグし、別のアイコンの上に重ねます。

フォルダに名前を付けるには、次の手順に従います。

2. タイトル領域をタッチし、キーボードを使用してフォルダ名を入力します。

4. ホーム画面をタッチしてフォルダを閉じます。フォルダの下にフォルダ名が表示されます。

フォルダを削除するには、次の手順に従います。

1. フォルダ アイコンが拡大表示されるまで長押しします。

[Remove] ( 削除 ) までドラッグして放します。

ホーム画面の壁紙を変更するには、次の手順に従います。

1. メニューが表示されるまで、画面を長押しします。

2. [WALLPAPERS] ( 壁紙 ) をタッチします。

3. [Photos] ( フォト ) または [Gallery] ( ギャラリ ) をタッチして写真を選択するか、またはプレインストールさ

4. [Set wallpaper] ( 壁紙の設定 ) をタッチします。

タッチスクリーンの使用方法 高感度のマルチタップ スクリーンを使用して、デバイスを操作します。

• 画面キーボードを使用して、文字や記号を入力します。

• 画面ボタンを押します。 タイトル領域デバイスの使用

• タップして長押し - 次の項目をタップして長押し、以下の操作を行います。

• ホーム画面の項目を長押しして、新しい場所またはゴミ箱に移動します。

• [Apps] ( アプリ ) 内の項目を長押しして、ショートカットをホーム画面に作成します。

• ホーム画面を長押しして、ホーム画面をカスタマイズするメニューを開きます。

• ホーム画面の何も表示されていないエリアを長押しして、メニューを開きます。

• ドラッグ - タップして長押ししてから、新しい位置まで指を移動させます。

• スワイプ - 画面上で上下または左右に指を移動して、次を行います。

• [Launcher] ( 起動プログラム ) ウィンドウにその他のアプリ アイコンを表示します。

• ダブルタップ - Web ページ、マップ、または他の画面で 2 回タップして、ズームインやズームアウトを行い

• ピンチ - 一部のアプリでは、画面上に指を 2 本置いて指の間隔を狭めたり ( ズームアウト)、離したり ( ズーム イン ) して、ズームインとズームアウトを行うことができます。

テキスト フィールドにテキストを入力するには、画面キーボードを使用します。

入力したテキストを編集して、メニュー コマンドを使用し、アプリ内または複数のアプリ間でテキストの切り取 り、コピー、および貼り付けを行います。アプリの中には、表示しているテキストの一部またはすべての編集を サポートしていないものや、テキストの選択に独自の方法を使用するものもあります。 数字、記号、および特殊文字の入力 数字および記号を入力するには、次の手順に従います。

• メニューが表示されるまで最上部の行にあるキーの 1 つを長押ししてから、数字または特殊文字を選択します。

• Shift キーを 1 回タッチすると、大文字を 1 回入力できます。Shift キーを 2 回タッチすると、大文字ロックさ れます。もう一度 Shift キーをタッチすると、Capslock のロックが解除されます。

?123 にタッチすると、数字と記号のキーボードに切り替わります。

• 数字と記号のキーボードで =\< キーにタッチすると、別の記号が表示されます。 特殊文字を入力するには、他の記号のメニューが開くまで数字または記号のキーを長押しします。キーボードの 上に、より大きいバージョンのキーが短時間表示されます。

キーボードを有効にするには、次の手順に従います。

1. ステータス バーから下にスワイプして [Quick Setting] ( クイック設定 ) バーを開き、 をタッチします。

2. [System] ( システム ) > [Languages & input] ( 言語と入力 ) > [Virtual keyboard] ( 仮想キーボード ) >

[Manage keyboards] ( キーボードの管理 ) の順に選択します。

3. タッチしてキーボードを有効にします。デバイスの使用

キーボードを切り替えるには、テキスト ボックスをタッチして、現在のキーボードを表示します。

• Android キーボードまたは Gboard キーボードでは、 を長押しします。

• エンタープライズキーボードでは、 にタッチします。

このモードは、デバイスをミュートして音や振動を出さないようにします。 たとえば、次のような場合に [Do Not Disturb] ( 非通知 ) を使用します。

• 通知をお気に入りの連絡先からのメッセージに限定する

デバイスを完全にミュートにするか、または、重要なアラームや重要な着信のみの通知を受けます。

デバイスを完全にミュートして音や振動が出ないようにするには、[Total Silence] ( 完全非通知 ) を選択します。 完全非通知モードの場合 :

• メッセージまたは通知の受信時でも、デバイス は振動せず、音も出しません。

• 音楽、ビデオ、ゲーム、その他のメディアのサウンドはミュートになります。

完全非通知モードではすべてのアラームが消音されます。

1. ステータス バーから 2 本の指で下にスワイプして、クイック アクセス パネルを開きます。

2. [Do not disturb] ( 非通知 ) > [Total silence] ( 完全非通知 ) をタッチします。

3. [Until you turn it off] ( オフにするまで ) を選択するか、一定の期間を選択します。

4. [Done] ( 完了 ) をタッチします。

[Total Silence] (完全非通知) がオンの場合、クイック アクセス パネルとステータス バーに が表示されます。 [Total Silence] (完全非通知) をオフにするには、クイック アクセス パネルを開き、[Total Silence] (完全非通知) を

デバイスのミュート時でもアラームは再生されるように設定するには、[Alarms Only] ( アラームのみ ) を選択し ます。このオプションでは、音楽、ビデオ、ゲーム、その他のメディアからのサウンドはミュートになりません。

1. ステータス バーから 2 本の指で下にスワイプして、クイック アクセス パネルを開きます。

2. [Do not disturb] ( 非通知 ) > [Alarms only] ( アラームのみ ) をタッチします。

3. [Until you turn it off] ( オフにするまで ) を選択するか、一定の期間を選択します。デバイスの使用

4. [Done] ( 完了 ) をタッチします。

[Alarms Only] ( アラームのみ ) がオンの場合、クイック アクセス パネルとステータス バーに が表示され

[Alarms Only] ( アラームのみ ) をオフにするには、クイック アクセス パネルを開き、[Alarms Only] ( アラームの み ) をタッチします。

すばやく [Alarms Only] (アラームのみ) をオンにするには、画面が表示されている状態で、音量が最小になるまで音量下 ボタンを長押しします。音量が最小の状態で、音量下ボタンをもう一度押すと、[Alarms Only] (アラームのみ) がオンになり

[Alarms Only] ( アラームのみ ) をオフにするには、音量上ボタンまたは音量下ボタンを押し、警告メッセージで [END NOW] ( 今すぐ終了) をタッチします。 音と振動の自動的なブロック 特定の時間またはイベント中に自動的にデバイスを無音にし、サウンドをオンにして、非通知モードを無効にし

一定時間での音のミュート 夜間や週末など、特定の時間帯に デバイスを自動的にミュートします。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 をタッチします。

2. [Sound] ( サウンド ) > [Do Not Disturb preferences] ( 非通知設定 ) をタッチします。

3. デフォルトの [Weekend] ( 週末 ) または [Weeknight] ( 平日の夜 ) をタッチします。もしくは、新しいルール

を作成するには、[Add more] ( さらに追加 ) > [Time rule] ( 時間ルール ) の順にタッチします。

6. 新しいルールを編集するには、次の手順に従います。

• [Rule name] ( ルール名 ) - ルールの名前を変更します。

• [Days] ( 日 )、[Start time] ( 開始時刻 )、[End time] ( 終了時刻 ) - ルールのスケジュールを設定します。

• [Do Not Disturb preferences] ( 非通知設定) - ルールが [Alarms only] ( アラームのみ )、[Priority only] ( 優先通知のみ )、[Total silence] ( 完全非通知 ) のいずれを使用するかを選択します。

• [Alarm can override end time] ( アラームは終了時刻をオーバーライドできる) - 次のアラームが開始され るまでアラームが鳴り続けます。

7. 上部の [On/Off] ( オン / オフ ) スイッチをタッチしてルールをオンにします。

イベントおよび会議でのミュート イベントまたは会議中にデバイスを自動的にミュートするには、イベント ルールを設定します。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 をタッチします。

2. [Sound] ( サウンド ) > [Do Not Disturb preferences] ( 非通知設定 ) をタッチします。

3. デフォルトのルールを編集するには、[Event] ( イベント ) をタッチします。また、新しいルールを作成するに

は、[Add rule] ( ルールの追加 ) > [Event rule] ( イベント ルール ) をタッチします。デバイスの使用

• [Rule name] ( ルール名 ) - ルールの名前を変更します。

• [During events for] ( イベント ) - ルールで使用する Google カレンダーのイベントを選択します。

• [Where reply is] ( 返答 ) は、[Yes, Maybe, or Not replied] ( 必要、不明、または不要 )、[Yes or Maybe] ( 必要または不明 )、 [Yes] ( 必要 ) のいずれかに設定します。

• [Do Not Disturb preferences] ( 非通知設定 ) - ルールで [Priority only] ( 優先通知のみ )、[Alarms only] ( アラームのみ )、[Total silence] ( 完全非通知 ) のいずれを使用するかを選択します。

5. 上部の [On/Off] ( オン / オフ ) スイッチをタッチしてルールをオンにします。

デバイスが [Do not Disturb] ( 非通知 ) モードになっている場合、[Alarms only] ( アラームのみ )/[Priority only] ( 優先 通知のみ ) 、または [Total silence] ( 完全非通知 ) が表示されます。 [Do not Disturb] ( 非通知 ) をオフにするには、次のどちらかの手順に従います。

• クイック アクセス パネルで、[Alarms only] ( アラームのみ )、[Priority only] ( 優先通知のみ )、または [Total silence] ( 完全非通知 ) をタッチします。

• 音量下ボタンを押して、[End Now] ( 今すぐ終了 ) をタッチします。 特定アプリの非通知の上書き 特定のアプリの通知を有効にするには、次の手順に従います。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 をタッチします。

4. [Override Do Not Disturb] ( 非通知を上書き ) をタッチします。デバイスの使用

[APPS] ( アプリ ) 画面には、インストールされているすべてのアプリのアイコンが表示されます。次の表は、デ バイスにインストールされているアプリの一覧です。アプリのインストールおよびアンインストールの詳細につ いては、『device Integrator Guide for Android Version 8.1』を参照してください。 表 7 アプ リ

[ActiveEdge Touch Zone] – 他のワークフロー アプリやタスクの最中に、タッチして主要な機能やアプリにすばやく便利

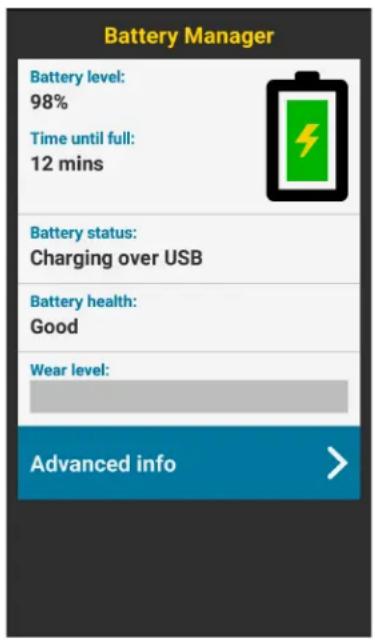

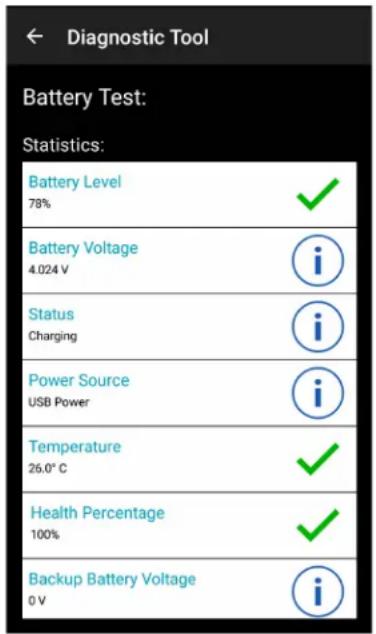

[Battery Manager] ( バッテリ マネージャ ) - 充電レベル、ステータス、健全性、消耗レベルな どのバッテリ情報を表示します。 [Battery Swap] ( バッテリ交換 ) - バッテリの交換時、デバイスをバッテリ交換モードにするた

[Bluetooth Pairing Utility] (Bluetooth ペアリング ユーティリティ ) – バーコードをスキャン して RS507 ハンズフリー イメージャをデバイスとペアリングするために使用します。 詳細については、を参照してください。 [Clock] ( 時計 ) - 予定のアラームをスケジュール設定するために使用したり、目覚ましとして 使用したりします。GMS/GMS – 制限のみ。 [Clock] ( 時計 ) - 予定のアラームをスケジュール設定するために使用したり、目覚ましとして 使用したりします。AOSP のみ。 [Camera] ( カメラ ) - 写真を撮ったり、ビデオを録画したりします。詳細については、70 ペー ジの 「カメラ」を参照してください。 [Chrome] - インターネットまたはイントラネットにアクセスするために使用します。 GMS/GMS – 制限のみ。 [Chromium] - インターネットまたはイントラネットにアクセスするために使用します。 AOSP のみ。 [File Browser] ( ファイル ブラウザ ) - デバイス上のファイルを整理および管理します。 [Contacts] ( 連絡先 ) - 連絡先の情報を管理するために使用します。詳細については、69 ペー ジの 「連絡先」を参照してください。デバイスの使用

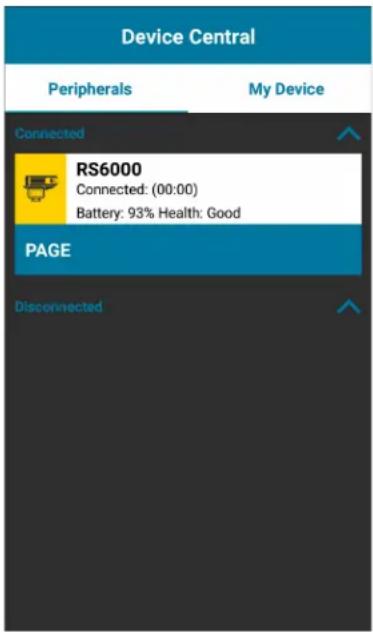

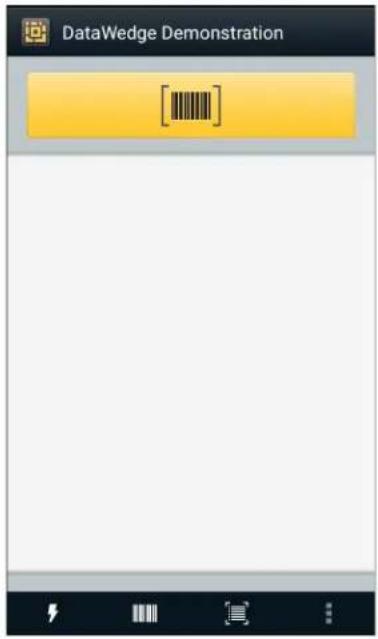

[DataWedge] - イメージャを使用したデータ収集を有効にします。 [Device Central] - デバイスおよび接続された周辺機器に関して詳細情報を表示します。詳細 については、95 ページの 「Device Central」を参照してください。 [Diagnostic Tool] ( 診断ツール ) - デバイスの診断に使用します。 [Drive] ( ドライブ ) - 写真、ビデオ、ドキュメント、およびその他のファイルを個人用ストレ ージ サイトにアップロードします。GMS/GMS – 制限のみ。 [DWDemo] - イメージャを使用したデータ収集機能のデモンストレーションを行うことができ ます。詳細については、98 ページの 「DataWedge のデモンストレーション」を参照してくだ

[PTT Express] - Voice Over IP (VoIP) 通信のための PTT Express クライアントを起動するの に使用します (AOSP のみ )。 [Files] ( ファイル ) - デバイス上のファイルを管理します。詳細については、81 ページの 「フ ァイル」を参照してください。 [Gallery] ( ギャラリ ) - microSD カードに保存されている写真を表示するために使用します。 詳細については、82 ページの 「ギャラリ」を参照してください。AOSP のみ。 [Gmail] - Google 電子メール アカウントを使用して電子メールを送受信するために使用しま す。GMS/GMS –制限のみ。 [Google] - Google 検索アプリを起動します。GMS/GMS – 制限のみ。 [Hangouts] ( ハングアウト ) - テキスト メッセージと写真を使用して友人と通信するために使 用します。GMS/GMS – 制限のみ。 [Keep] - ノートを作成、編集、共有するために使用します。GMS/GMS – 制限のみ。 [License Manager] ( ライセンス マネージャ ) - デバイスのソフトウェアライセンスを管理する

[Maps] ( マップ ) - 地図上で自分がいる場所を表示するために使用します ( 公共の乗り継ぎ、 交通、または衛星オーバーレイを使用します )。目的の会社や場所を検索します。車、自転 車、徒歩、公共の交通機関で移動するユーザーのために、音声ガイド付きのナビゲーションを 提供し、渋滞回避情報や迂回ルートも表示します。GMS/GMS – 制限のみ。 表 7 アプ リ (続き ) アイコン 説明デバイスの使用

[Music] ( 音楽 ) - microSD card に保存されている音楽を再生します。AOSP のみ。 [Phone] ( 電話 ) - 一部の Voice Over IP (VoIP) クライアント (VoIP テレフォニー対応専用 ) との 使用時に、電話番号をダイヤルするために使用します。 [Photos] ( 写真 ) - 写真を Google アカウントと同期するために使用します。詳細については、 89 ページの 「写真」を参照してください。GMS/GMS – 制限のみ。 [Play Movies & TV] (Play ムービー & TV) - デバイスでムービーとビデオを表示します。 GMS/GMS – 制限のみ。 [Play Music] (Play ミュージック ) - 音楽を聴くために使用します。GMS/GMS – 制限のみ。 [Play Store] (Play ストア ) - 音楽、ムービー、書籍、Android アプリ、ゲームを Google Play ストアからダウンロードします。GMS/GMS – 制限のみ。 [PTT Express] - VoIP 通信用の PTT Express クライアントの起動に使用します。 [RxLogger] - デバイスおよびアプリに関する問題を診断するために使用します。詳細について は、『device Touch Computer Integrator Guide for Android Version 8.1』を参照してください。 [RxLogger Utility] (RxLogger ユーティリティ ) – RxLogger のデータの表示、バックアップ、 およびアーカイブに使用します。 [Search] ( 検索 ) - Web の検索に使用します。インターネット接続が必要です。AOSP のみ。 [Settings] ( 設定 ) - デバイスを設定するために使用します。 [SimulScan Demo] (SimulScan デモ ) - デバイスの文書収集機能をデモンストレーションする

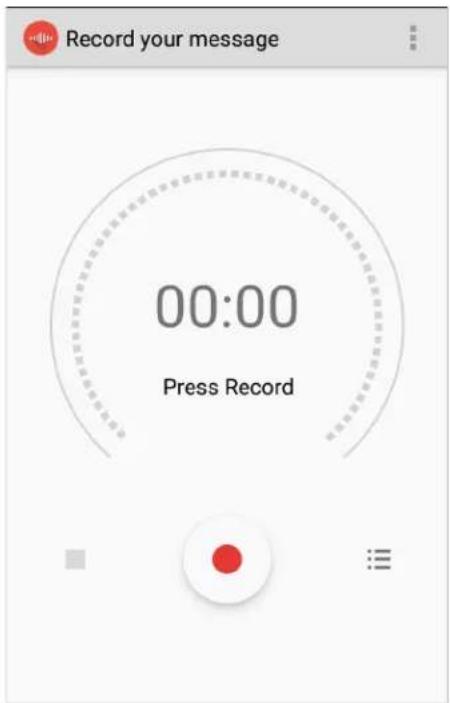

[Sound Recorder] ( サウンド レコーダ ) - 音声を録音するために使用します。 [StageNow] - 設定、ファームウェア、およびソフトウェアの導入を開始することで、初期使 用に向けて デバイス がデバイスをステージングできるようにします。 表 7 ア プ リ (続き ) アイコン 説明デバイスの使用

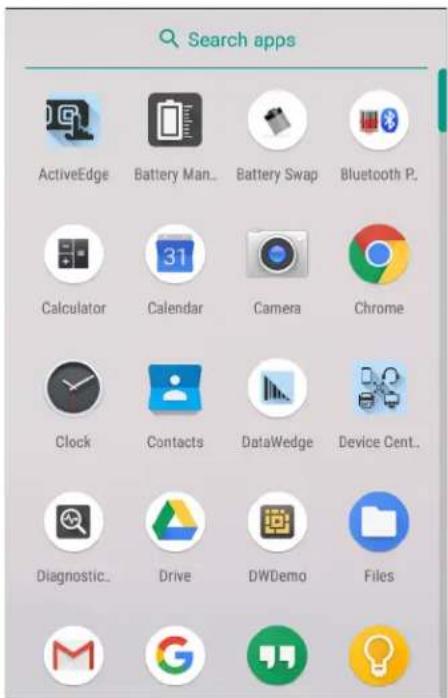

デバイスにインストールされたすべてのアプリには、[APPS] (アプリ ) ウィンドウを使用してアクセスできます。

1. ホーム画面で、画面の一番下から上にスワイプします。

2. [APPS] ( アプリ ) ウィンドウを上または下にスライドすると、その他のアプリ アイコンが表示されます。ア

プリを開くには、アイコンをタッチします。 [Worry Free WiFi Analyzer] ( 心配無用の WiFi 分析) - 診断用インテリジェント アプリ。周辺 領域を診断し、受信範囲の穴の検出や付近のアクセスポイントなど、ネットワークに関する統 計情報を表示します。『Worry Free Wi-Fi Analyzer Administrator Guide for Android.』を参照し

[YouTube] - YouTube Web サイトでビデオを見るために使用します。GMS/GMS – 制限のみ。 [Zebra Bluetooth] - Bluetooth ロギングの設定に使用します。 表 7 ア プ リ (続き ) アイコン 説明デバイスの使用

最近使用したアプリ間の切り替え 最近使ったアプリ間を切り替えるには、次の手順に従います。

1. をタッチします。最近使用したアプリのアイコンが表示されたウィンドウが画面に表示されます。

2. ウィンドウを上下にスライドすると、最近使用したすべてのアプリを表示できます。

3. 左か右にスワイプすると、アプリはリストから削除されて、強制的に終了します。

4. アイコンをタッチするとアプリケーションが開きます。 をタッチすると現在の画面に戻ります。

[Lock screen] ( 画面のロック ) を使用して、デバイス上のデータへのアクセスを保護します。電子メール アカウ ントによっては、画面をロックする必要があります。ロック機能の設定の詳細については、『device Touch Computer Integrator Guide for Android Version 8.1』を参照してください。 画面がロックされた場合、デバイスのロックを解除するには、パターン、PIN、またはパスワードが必要になり ます。電源ボタンを押すと、画面がロックされます。また、事前に定義したタイムアウト時間が経過した場合も デバイスがロックされます。 電源ボタンを押してから放すと、画面が戻ってきます。ロック画面が表示されます。画面を上にスワイプしてロ ックを解除します。[Pattern] ( パターン ) 画面のロック解除機能を有効にしている場合は、ロック画面ではなく、 パターン画面が表示されます。[PIN] または [Password] ( パスワード ) 画面のロック解除機能を有効にしている場 合は、画面をロック解除した後に、PIN またはパスワードを入力します。デバイスの使用

図 32 ロック画面 図 33 PIN 画面 図 34 パターン画面デバイスの使用

デバイスがポケットに入っているときや、特定の場所の近くにあるときなど、状況によってはデバイスのロックを 解除したままにしておきます。スマートロックを使用すると、PIN 、パターン、またはパスワードを使用してデ バイスのロックを解除する必要がなくなります。 スマートロックを有効にするには、次の手順に従います。

1. 画面ロック機能 (PIN 、パターン、またはパスワード ) が有効になっていることを確認します。

2. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 をタッチします。デバイスの使用

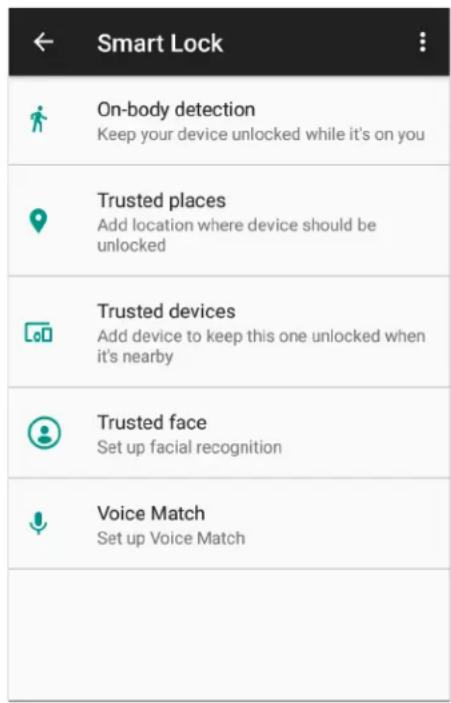

3. [Security & location] ( セキュリティと場所 ) > [Smart Lock] ( スマートロック ) の順にタッチします。

4. 続行するには、 PIN 、パターン、またはパスワードを入力します。

5. 次のいずれかのオプションを選択します。

6. 画面に表示される指示に従って、各オプションを設定します。

リセット機能には、ソフト リセットとハード リセットの 2 種類があります。 ソフト リセットの実行 アプリケーションが応答を停止した場合は、ソフト リセットを実行します。

1. メニューが表示されるまで、電源ボタンを長押しします。

2. [Restart] ( 再起動 ) にタッチします。

3. デバイスが再起動します。デバイスの使用

ハード リセットの実行 注意: デバイスに microSD カードが取り付けられている状態でハード リセットを実行すると、microSD カードの損傷やデー タ破損が発生する可能性があります。 デバイスが応答を停止した場合は、ハード リセットを実行します。

1. 電源ボタン、左スキャンボタン、および音量上げボタンを 4 秒以上同時に押します。

2. 画面がオフになったら、ボタンを放します。

ユーザーが電源ボタンを押したときや、([Display settings] ( ディスプレイの設定 ) ウィンドウで設定した ) 一定の 期間にわたって非アクティブな状態が続いた場合に、デバイスはサスペンド モードになります。 デバイス をサスペンド モードからウェイクアップするには、電源ボタンを押します。ロック画面が表示されま す。画面を上にスワイプしてロックを解除します。[Pattern] ( パターン ) 画面のロック解除機能を有効にしている 場合は、ロック画面ではなく、パターン画面が表示されます。[PIN] または [Password] ( パスワード ) 画面のロッ ク解除機能を有効にしている場合は、画面をロック解除した後に、PIN またはパスワードを入力します。53 ペー ジの 「画面のロック解除」を参照してください。

間違った PIN、パスワードまたはパターンを 5 回入力すると、再試行するまで 30 秒待たなければならなくなります。 PIN、パスワードまたはパターンを忘れてしまった場合は、システム管理者に連絡してください。 USB を使用してホスト コンピュータにファイルを転送する デバイスとホスト コンピュータの間でファイルを転送するには、USB ケーブルまたは USB クレードルを使用し て デバイス をホスト コンピュータに接続します。 デバイスをホスト コンピュータに接続する場合は、ホスト コンピュータの USB デバイスの接続と切断の指示に 従って、ファイルの損傷や破損を防ぎます。

注 : メディア転送プロトコル (MTP) を使用して、デバイス (内部メモリ または microSD カード) とホスト コンピュータ間で ファイルをコピーします。

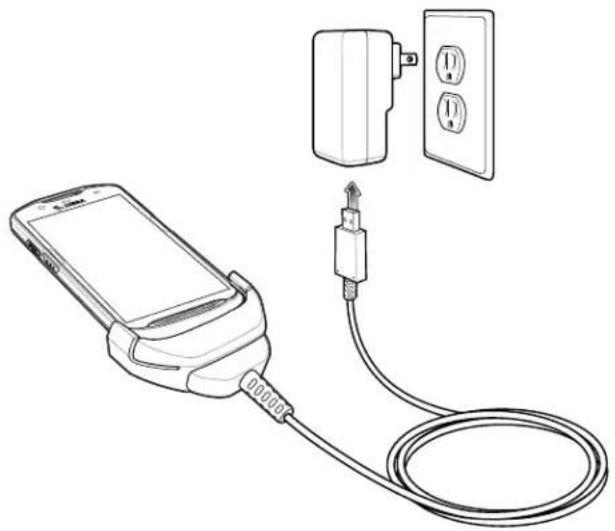

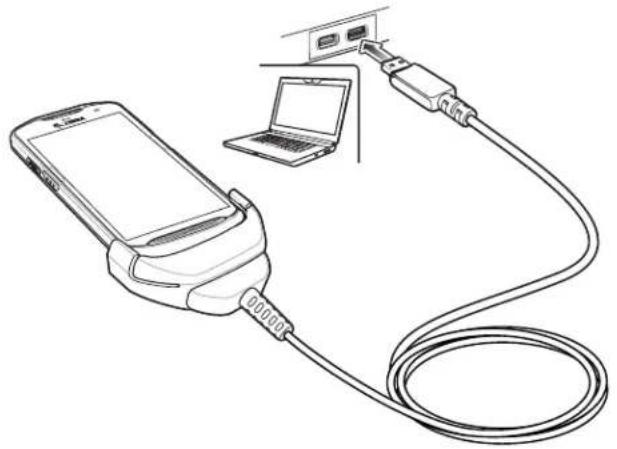

1. USB ケーブルをデバイスに接続するか、デバイスを USB クレードルに配置します。デバイスの使用

2. [Notifications] ( 通知 ) パネルを表示して、[USB charging this device] (USB でこのデバイスを充電中 ) をタッ

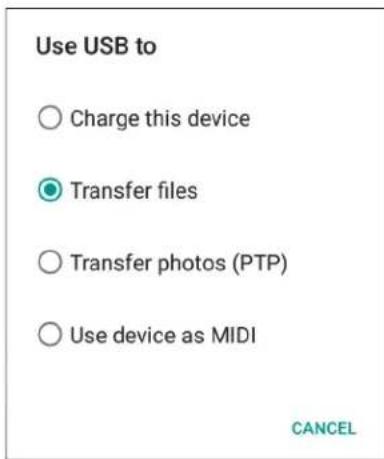

デフォルトでは、[Charge this device] ( このデバイスを充電する ) が選択されています。 図 37 [Use USB] (USB の用途 ) ダイアログ ボックス

3. [Transfer files] ( ファイルの転送 ) をタッチします。

[Transfer files] (ファイル転送) の設定を変更してから USB ケーブルを切断すると、設定は [Charge this device] (この デバイスを充電する) に戻ります。USB ケーブルを再接続した場合は、[Transfer files] (ファイルの転送) をもう一度選択し

4. ホスト コンピュータ上で、ファイル エクスプローラ アプリケーションを開きます。

5. ポータブル デバイスとして表示されるデバイスを探します。

6. [SD Card] (SD カード ) または [Internal storage] ( 内部ストレージ ) フォルダを開きます。

7. 必要に応じて、デバイスとの間でファイルをコピーしたり、ファイルを削除したりします。

写真転送プロトコルを使用してファイルを転送するには、次の手順に従います。

写真転送プロトコル (PTP) を使用して、 microSD カードまたは内部メモリからホスト コンピュータに写真をコピーします。

1. USB ケーブルをデバイスに接続するか、デバイスを USB クレードルに配置します。セットアップ情報につい

2. [Notifications] ( 通知 ) パネルを表示して、[USB charging this device] (USB でこのデバイスを充電中 ) をタッ

3. [Transfer photos (PTP)] ( 写真の転送 (PTP)) をタッチします。

4. ホスト コンピュータ上で、ファイル エクスプローラ アプリケーションを開きます。

5. SD カード または 内部ストレージ フォルダを開きます。

6. 目的に応じて、写真のコピーまたは削除を行います。デバイスの使用

ホスト コンピュータから切断する デバイスをホスト コンピュータから切断するには、次の手順に従います。

情報を失わないよう、ホスト コンピュータの指示に従ってmicroSD カードのマウントを解除し、USB デバイスの接続を

1. ホスト コンピュータで、デバイスをアンマウントします。

2. USB をデバイスから取り外すか、 デバイスをクレードルから取り外します。60

このセクションでは、デバイスにインストールされているアプリケーションについて説明します。 ActiveEdge タッチ ゾーン ActiveEdge タッチ ゾーン アプリを使用すると、別のアプリを使用しているときに、よく使用する 機能やアプリにワンタッチですばやく簡単にアクセスできるよう設定を変更できます。

ActiveEdge タッチ ゾーンは、ディスプレイが [Portrait] (縦向き) モードに設定されているときにのみ使用できます。 ActiveEdge の設定 図 38 ActiveEdge アプリの設定 ActiveEdge を設定するには、ホーム画面の一番下から上にスワイプし、 にタッチします。アプリケーション

• [Start or Stop ActiveEdge Service] (ActiveEdge サービスの開始または停止 ) - タッチして、ActiveEdge サービスを開始 /停止し、ActiveEdge ゾーンを有効 / 無効にします。

• [Start ActiveEdge Service on Boot Up] ( 起動時に ActiveEdge サービスを開始 ) - デバイスの起動時に ActiveEdge サービスを自動的に開始します。このサービスが常に実行され、利用できる状態になります。

• [Left ActiveEdge Zone] ( 左 ActiveEdge ゾーン ) - 左の ActiveEdge ゾーンを [Scanner] (スキャナ )、 [Drawer] ( ドロワ )、または [None] ( なし ) に設定します。

• [Right ActiveEdge Zone] ( 右 ActiveEdge ゾーン ) - 右の ActiveEdge ゾーンを [Scanner] (スキャナ )、 [Drawer] ( ドロワ )、または [None] ( なし ) に設定します。 図 39 左右の ActiveEdge ゾーン

• [Select Apps for Drawer] ( ドロワのアプリを選択 ) - ドロワに表示するアプリを 3 つまで選択できます。 ドロワのアプリの選択を参照してください。

• [Restore] ( 復元 ) - 設定を工場出荷時のデフォルトに戻します。

• [About ActiveEdge] ( バージョン情報 ) - [About ActiveEdge] (バージョン情報 ) ウィンドウを開いて、バ ージョン番号を表示します。 > [About] ( バージョン情報 ) を選択します。

[Left ActiveEdge Zone] ( 左 ActiveEdge ゾーン) または [Right ActiveEdge Zone] ( 右 ActiveEdge ゾーン ) が [Drawer] ( ドロワ ) に設定されている場合、ドロワに表示するアプリを 3 つまで選択します。 ドロワに表示するアプリを選択するには、次の手順に従います。アプリケーション

1. [Select Apps for Drawer] ( ドロワのアプリを選択 ) にタッチします。

図 40 [Select Apps for Drawer] ( ドロワのアプリを選択 )

2. > [Select Apps] ( アプリの選択 ) の順にタッチします。

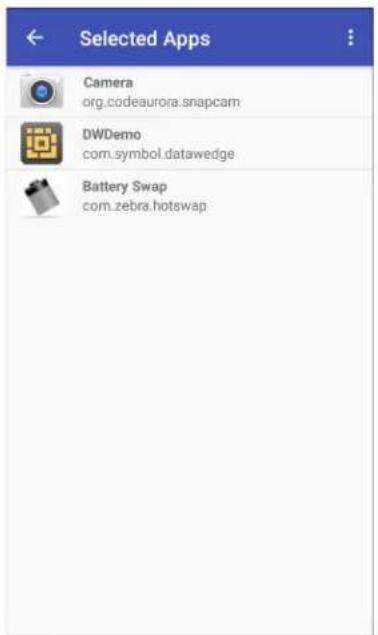

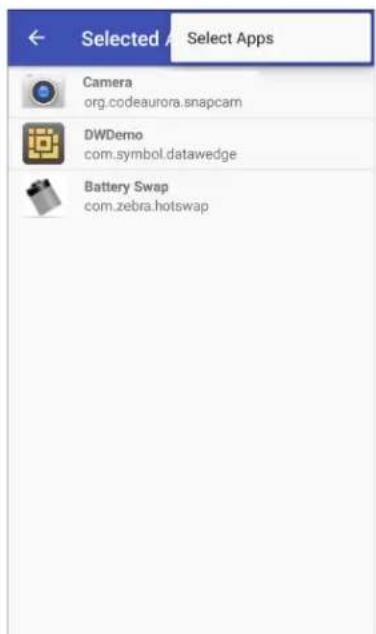

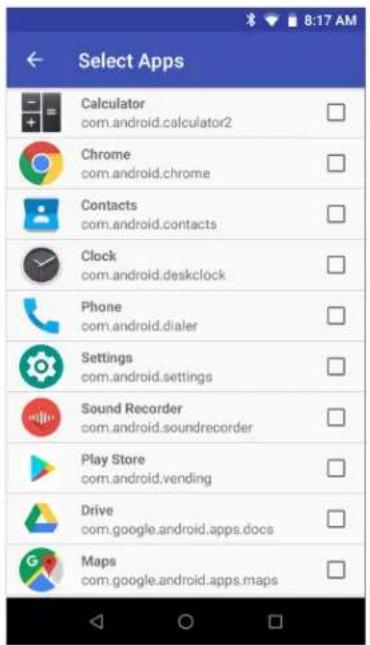

図 41 [Select Apps for Drawer] ( ドロワのアプリを選択 )

3. [Drawer] ( ドロワ ) に表示するアプリを 3 つまで選択します。

を、[Scanner] (スキャナ)、[Drawer] (ドロワ)、[None] (なし) のいずれかに設定します。ただし、両方のゾーン

[Drawer] (ドロワ) に設定することはできません。アプリケーション

図 42 [Select Apps for Drawer] ( ドロワのアプリを選択 )

ActiveEdge の使用 設定を行うと、ディスプレイの周辺に配置されたソフト キーを使って、頻繁に使用するアプリやタスクにア クセスできるようになります。 図 43 ActiveEdge タッチ ゾーンのソフト キー あるソフトキーがスキャナに設定されている場合は、そのソフトキーを長押ししながらバーコードをスキャ

図 44 スキャナに設定された左 ActiveEdge ゾーン ActiveEdge タッチ

あるソフトキーがドロワに設定されている場合は、そのソフトキーにタッチしてドロワを開き、アプリを選

図 45 ドロワに設定された右 ActiveEdge ゾーン アプリを選択すると、ドロワが自動的に閉じられます。アプリケーション

[Battery Manager] ( バッテリ マネージャ ) は、バッテリに関する詳細情報を提供します。 バッテリ マネージャを開くには、ホーム画面の一番下から上にスワイプして にタッチします。 図 46 バッテリ マネージャの画面

• [Battery level] (バッテリ レベル) - 現在のバッテリ充電レベル ( パーセンテージ )。レベルが不明の場合 は、[-%] が表示されます。

• [Time until full] ( 完全充電までの時間 ) - バッテリが完全に充電されるまでの時間。

• [Time since charging] ( 充電時間 ) - デバイスが充電を開始してからの時間。

• [Time until empty] ( 空になるまでの時間 ) - バッテリが空になるまでの時間。 表 8 バ ッ テ リ ア イ コ ンの説明

バッテリの充電レベルです。 バッテリは充電中です。 バッテリ充電レベルが 20% 未満です。アプリケーション

• [Not charging] ( 充電していない ) - デバイスが AC 電源に接続されていません。

• [Charging over AC] (AC から充電中 ) - デバイスが AC 電源に接続されていて充電中です。

• [Charging over USB] (USB から充電中 ) - デバイスが USB ケーブルでホスト コンピュータに接続さ

• [Discharging] ( 放電 ) - バッテリが放電中です。

• [Full] ( フル ) - バッテリが完全に充電されています。

• [Unknown] ( 不明 ) - バッテリの状態が不明です。

• [Battery Health] ( バッテリ健全性 ) - バッテリの健全性です。重大なエラーが発生した場合は、 が表示 されます。タッチするとエラーの説明が表示されます。

• [Decommission] ( 廃棄 ) - 寿命を過ぎているので、バッテリを交換する必要があります。システム管 理者にお問い合わせください。

• [Good] ( 良好 ) - バッテリは良好な状態です。

• [Charge error] ( 充電エラー ) - 充電中にエラーが発生しました。システム管理者にお問い合わせく

• [Over Current] ( 過電流 ) - 過電流状態が発生しました。システム管理者にお問い合わせください。

• [Dead] ( 使用不可 ) - バッテリを充電できません。バッテリを交換します。

• [Over Voltage] ( 過電圧 ) - 過電圧状態が発生しました。システム管理者にお問い合わせください。

• [Below Temperature] ( 温度低下 ) - バッテリの温度が動作温度を下回っています。システム管理者に お問い合わせください。

• [Failure Detected] ( 障害検出 ) - バッテリに障害が検出されました。システム管理者にお問い合わせく

• [Unknown] ( 不明 ) - システム管理者にお問い合わせください。

• [Wear level] ( 消耗レベル ) - バッテリの健全性をグラフ形式で示します。消耗レベルが 80% を超えると、 バーの色が赤に変わります。

• [Advanced info] ( 詳細情報 ) - タッチして追加のバッテリ情報を表示します。

• [Battery Present Status] ( バッテリ存在状態 ) - バッテリが存在することを示します。

• [Battery level] ( バッテリ レベル ) - バッテリ充電レベル ( パーセンテージのスケール )。

• [Battery scale] ( バッテリ スケール ) - バッテリ レベル (100) を確認するために使用されます。

• [Battery voltage] ( バッテリ電圧 ) - 現在のバッテリ電圧 ( ミリボルト単位 )。

• [Battery temperature] ( バッテリ温度 ) - バッテリの現在の温度 ( 摂氏 )。

• [Battery technology] ( バッテリ テクノロジ ) - バッテリの種類。

• [Battery current] ( バッテリ電流 ) - 過去 1 秒間にバッテリに入出力された平均電流 (mAh )。

• [Battery manufacture date] ( バッテリ製造日 ) - 製造日。

• [Battery serial number] ( バッテリ シリアル番号 ) - バッテリのシリアル番号。番号は、バッテリ ラベ ルに印刷されているシリアル番号と一致します。

• [Battery part number] ( バッテリ部品番号 ) - バッテリの部品番号。

• [Battery rated capacity] ( バッテリ定格容量) - バックアップバッテリの定格容量を一覧表示します (mAh)。

• [Battery decommission status] ( バッテリ廃棄ステータス ) - バッテリの耐用期間が過ぎているかどうか

• [Battery Good] ( バッテリ良好 ) - バッテリの健全性は良好です。アプリケーション

• [Decommissioned Battery] ( 廃棄バッテリ ) - 寿命を過ぎているので、バッテリを交換する必要が

• [Base cumulative charge] ( 基本累積充電量 ) - Zebra 充電器のみを使用した累積充電量です。

• [Battery present capacity] ( バッテリの現在の容量 ) - バッテリが完全に充電されている場合、現在の 放電状態でバッテリから得ることができる最大容量です。

• [Battery health percentage] ( バッテリ健全性の割合 ) - 0 ～ 100 の範囲の割合です。 「design_capacity」の放電率における、「design_capacity」に対する 「present_capacity」の割合で

• [% decommission threshold] ( 廃棄しきい値 %) - 良好なバッテリを 80% とした場合の、デフォルト

• [Battery present charge] ( バッテリの現在の充電量 ) - 現在の放電状態で使用できるバッテリ残量を

• [Battery total cumulative charge] ( バッテリ合計累積充電量 ) - すべての充電器による合計累積充電

• [Battery time since first use] ( 初回使用時からのバッテリ使用時間 ) - 初めてバッテリを Zebra ターミ ナルに取り付けてから経過した時間。

• [Battery error status] ( バッテリ エラー ステータス ) - バッテリのエラー ステータス。

• [App version] ( アプリ バージョン ) - アプリケーションのバージョン番号。アプリケーション

[Contacts] ( 連絡先 ) アプリを使用して、連絡先を管理します。 ホームまたはアプリ画面から [Contacts] ( 連絡先 ) にタッチして連絡先のメインリストを開きます。連絡先 はアルファベット順に表示されます。上下にスワイプして、リストをスクロールします。

1. [Contacts] ( 連絡先 ) アプリで、 にタッチします。

2. 連絡先に複数のアカウントがある場合は、使用するアカウントにタッチします。

3. 連絡先の名前およびその他の情報を入力します。フィールドにタッチして入力を開始し、下にスワイプし

4. [Home] ( ホーム ) または [Work] ( 仕事 ) など、電子メール アドレスにプリセットのラベルを付けてメニュ

ーを開くには、連絡先情報の項目の右にあるラベルにタッチします。独自のラベルを作成する場合は、 メニューで [Custom] ( カスタム ) にタッチします。

5. [Add New Contact] ( 新しい連絡先の追加 ) の横にあるチェック マークにタッチします。

1. [Contacts] ( 連絡先 ) アプリで、編集する連絡先の名前にタッチします。

4. [SAVE] ( 保存 ) にタッチします。

1. [Contacts] ( 連絡先 ) アプリで、削除する連絡先の名前にタッチします。

3. [Delete] ( 削除 ) にタッチします。

4. [DELETE] ( 削除 ) にタッチして確定します。アプリケーション

このセクションでは、内蔵デジタル カメラを使用した写真の撮影とビデオの録画について説明します。 microSD カードが取り付けられていてストレージパスが手動で変更されている場合、デバイスは microSD カードに写真 やビデオを保存します。デフォルトでは、写真やビデオはデバイスの内部ストレージに保存されます。また、microSD カードを取り付けていない場合も内部ストレージに保存されます。

注 : カメラ設定の説明については、72 ページの「写真設定」を参照してください。

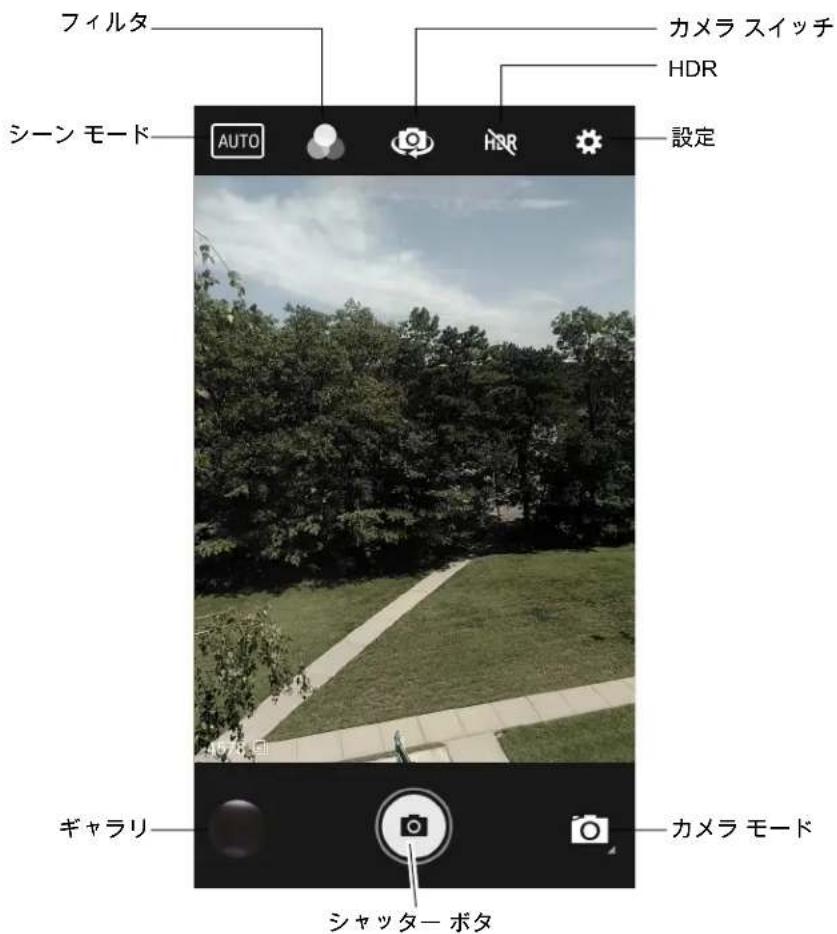

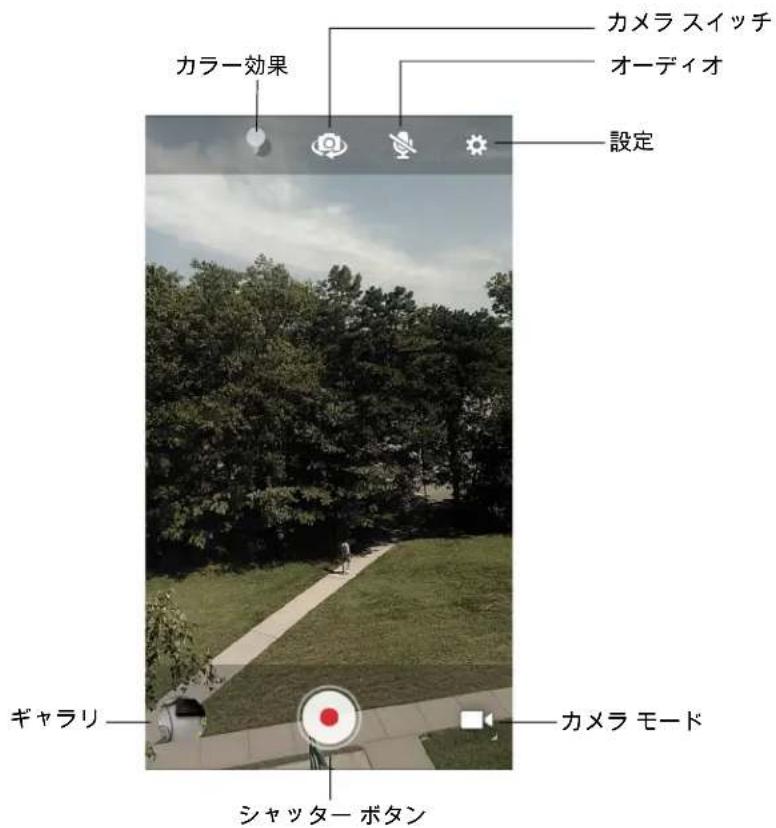

1. ホーム画面の一番下から上にスワイプし、[Camera] ( カメラ ) にタッチします。

2. 必要に応じて、[Camera Mode] ( カメラ モード ) アイコンにタッチして、 にタッチします。

3. 背面カメラと前面カメラを切り替えるには、 にタッチします。

4. 被写体を画面のフレームに合わせます。

5. ズームインまたはズームアウトを行うには、2 本の指を画面に置いて指の間隔を狭めたり、離したりしま

す。ズームを操作するオプションが画面に表示されます。

6. 画面の焦点を合わせる領域にタッチします。焦点の場所を示す円が表示されます。焦点が合うと、2 本の

カメラで写真が撮影され、シャッター音が鳴ります。 撮影した写真は短時間、サムネイルとして左下隅に表示されます。

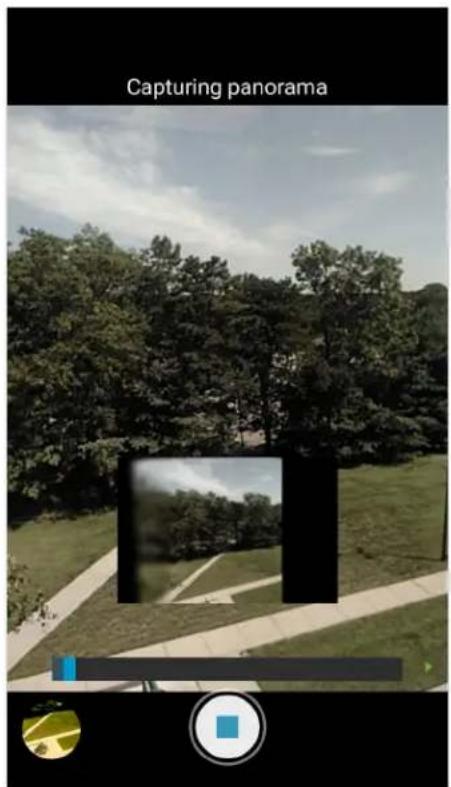

パノラマ モードでは、場所 ( シーン ) をゆっくりパンして、単一の幅広い画像を撮影できます。

1. ホーム画面の一番下から上にスワイプし、[Camera] ( カメラ ) にタッチします。

2. [Camera Mode] ( カメラ モード ) にタッチして、 にタッチします。

3. 撮影するシーンの片側をフレームに合わせます。

4. にタッチして、撮影するエリア全体をゆっくりパンしていきます。撮影中は、小さな白い正方形がボ

タン内に表示されます。 パンが速すぎると、「Too fast」( 速すぎます ) というメッセージが表示されます。

5. にタッチして撮影を終了します。パノラマがすぐに表示され、画像を保存している間、進捗インジケ

1. ホーム画面の一番下から上にスワイプし、[Camera] ( カメラ ) にタッチします。

2. [Camera Mode] ( カメラ モード ) にタッチして、 にタッチします。

3. 背面カメラと前面カメラ ( 存在する場合 ) を切り替えるには、 にタッチします。

4. カメラを向けて、シーンをフレームに合わせます。

5. ズームインまたはズームアウトを行うには、2 本の指を画面に置いて指の間隔を狭めたり、離したりしま

す。ズームを操作するオプションが画面に表示されます。

録画残り時間が画面の左上に表示されます。

撮影したビデオは短時間、サムネイルとして左下隅に表示されます。

写真モードの場合は、写真設定が画面に表示されます。 にタッチして、写真設定のオプションを表示し

• [Selfie Flash] ( 自撮りフラッシュ ) - 画面を白にして、調光設定で光量を少し追加します。オプション: [Off] ( オフ ) ( デフォルト )、または [On] ( オン )。

• [Picture size] ( 写真サイズ ) - タッチして、写真のサイズ ( ピクセル単位 ) を、[5M pixels] (5M ピクセル ) ( デフォルト )、[3M pixels] (3M ピクセル )、[HD1080]、[2M pixels] (2M ピクセル )、[HD720]、[1M pixels] (1M ピクセル )、[WVGA]、[VGA]、[QVGA] のいずれかに設定します。

• [Countdown timer] ( カウントダウンタイマ ) -[Off] ( オフ ) ( デフォルト)、[2 seconds] (2 秒 )、[5 seconds] (5 秒 )、[10 seconds] (10 秒 ) のいずれかに設定します。

• [Storage] ( ストレージ ) - 写真を保存する場所を、[Phone] ( 電話機 ) または [SD Card] (SD カード) に設

• [Face Detection] ( 顔検出 ) - 顔検出を Off ( デフォルト ) または On に設定します。

• ISO - カメラの感度を設定します。オプション : [Auto] ( 自動 ) ( デフォルト )、[ISO Auto (HJR)] (ISO 自動

(HJR))、[ISO100]、[ISO200]、[ISO400]、[ISO800]、[ISO1600]

• [Exposure] ( 露出 ) - タッチして、露出設定を調整します。オプション : [+2]、[+1]、[0] (デフォルト )、 [-1]、[-2]

• [White balance] ( ホワイト バランス ) - 最も自然な色調になるように、光源の種類に合わせてどのように 色を調整するかを選択します。

• [Incandescent] ( 白熱灯 ) - 白熱灯に適するようにホワイト バランスを調整します。

• [Fluorescent] ( 蛍光灯 ) - 蛍光灯に適するようにホワイト バランスを調整します。

• [Auto] ( 自動 ) - ホワイト バランスを自動的に調整します ( デフォルト )。

• [Daylight] ( 昼光 ) - 昼光に適するようにホワイト バランスを調整します。

• [Cloudy] ( 曇り ) - 曇天の環境に適するようにホワイト バランスを調整します。

• [Redeye reduction] ( 赤目軽減 ) - 赤目現象を除去します。オプション : [Disable] ( 無効化 ) ( デフォルト ) または [Enable] ( 有効化 )。

• [ZSL] - ボタンが押されたときに、カメラがただちに写真を撮影するように設定します ( デフォルトで有効

• [Selfie Mirror] ( 自撮りミラー ) -[Disable] ( 無効 ) ( デフォルト ) または [Enable] ( 有効 ) に設定します。

• [Anti Banding] ( アンチ バンディング ) - 一定ではない人工光源によって引き起こされる問題をカメラが回 避できるようにします。これらの光源は、人の目には検知されず、連続的に見えるほど十分に速く循環し ています ( ちらついています )。カメラの目 ( センサ ) ではこのちらつきが見えることがあります。オプシ ョン : [Auto] ( 自動 ) ( デフォルト )、[60Hz]、[50Hz]、[Off]。

• [Flash] ( フラッシュ ) - フラッシュの有無を露出計に判別させるか、すべての撮影でフラッシュをオンま

• [Off] ( オフ ) - フラッシュを無効にします。

• [Auto] ( 自動 ) - 露出計に基づいて、自動的にフラッシュを調整します ( デフォルト)。

• [On] ( オン ) - 写真を撮影するときにフラッシュが有効になります。

• [Torch] ( トーチ ) - 継続的にフラッシュをオンにします。

• [Picture size] ( 写真サイズ ) - 写真のサイズ (ピクセル単位 ) を、[13M pixels] (13M ピクセル) (デフォルト )、[8M pixels] (8M ピクセル )、[5M pixels] (5M ピクセル )、[3M pixels] (3M ピクセル )、HD 1080、[2Mアプリケーション

pixels] (2M ピクセル )、[HD720]、[1M pixels] (1M ピクセル )、[WVGA]、[VGA]、[QVGA] のいずれか

• [Countdown timer] ( カウントダウンタイマ) - [Off] (オフ )( デフォルト )、[2 seconds] (2 秒 )、[5 seconds] (5 秒 )、[10 seconds] (10 秒 ) を選択します。

• [Storage] ( ストレージ ) - 写真の保存先を設定します。[Phone] (電話機 ) または [SD Card] (SD カード)。

• [Face Detection] ( 顔検出 ) - 顔検出を Off ( デフォルト) または On に設定します。

• ISO - カメラの感度を次から選択します。[Auto] ( 自動 ) ( デフォルト)、[ISO Auto (HJR)] (ISO 自動

(HJR))、[ISO100]、[ISO200]、[ISO400]、[ISO800] または [ISO1600]。

• [Exposure] ( 露出 ) - 露出設定を次から選択します。[+2]、[+1]、[0] ( デフォルト )、[-1] または [-2]。

• [White balance] ( ホワイト バランス) - 最も自然な色調になるように、光源の種類に合わせてどのように 色を調整するかを選択します。

• [Incandescent] ( 白熱灯 ) - 白熱灯に適するようにホワイト バランスを調整します。

• [Fluorescent] ( 蛍光灯 ) - 蛍光灯に適するようにホワイト バランスを調整します。

• [Auto] ( 自動 ) - ホワイト バランスを自動的に調整します ( デフォルト )。

• [Daylight] ( 昼光 ) - 昼光に適するようにホワイト バランスを調整します。

• [Cloudy] ( 曇り ) - 曇天の環境に適するようにホワイト バランスを調整します。

• [Chroma Flash] ( 彩度フラッシュ ) - 1 枚はフラッシュ付き、もう 1 枚はフラッシュなしの 2 枚の写真を 撮影するようにカメラを設定します。2 つの画像を組み合わせて、フラッシュなしの写真からの鮮明さと 明瞭さおよび明るい色調と、フラッシュなしの写真の自然な色を組み合わせて最終画像を生成します。オ プション : [Off] ( オフ ) ( デフォルト) または [On] ( オン )。

• [Redeye reduction] ( 赤目軽減) - 赤目現象を除去します。オプション : [Disable] ( 無効化 ) ( デフォルト ) または [Enable] ( 有効化 )。

• ZSL - ボタンが押されたときに、カメラがただちに写真を撮影するように設定します (デフォルトで有効)。

• [Anti Banding] (アンチ バンディング ) - 一定ではない人工光源によって引き起こされる問題をカメラが回 避できるようにします。これらの光源は、人の目には検知されず、連続的に見えるほど十分に速く循環し ています ( ちらついています )。カメラの目 ( センサ ) ではこのちらつきが見えることがあります。オプシ ョン : [Auto] ( 自動 ) ( デフォルト )、[60Hz]、[50Hz]、[Off]。

ビデオ モードの場合は、ビデオ設定が画面に表示されます。 にタッチして、ビデオ設定のオプションを表

• [Video quality] ( ビデオ品質 ) - ビデオ品質を次から選択します。[HD1080] ( デフォルト )、[HD720]、 [SD 480p]。

• [Video duration] ( ビデオの再生時間) - 次から選択します。[30 seconds (MMS)] (30 秒 (MMS))

30 minutes] (30 分 ) ( デフォルト )。アプリケーション

• [Storage] ( ストレージ ) - 写真の保存先を次から選択します。[Phone] ( 電話機 ) ( デフォルト )、[SD Card] (SD カード )[White balance] ( ホワイト バランス ) - 最も自然な色調になるように、光源の種類に合 わせてどのように色を調整するかを選択します。

• [Incandescent] ( 白熱灯 ) - 白熱灯に適するようにホワイト バランスを調整します。

• [Fluorescent] ( 蛍光灯 ) - 蛍光灯に適するようにホワイト バランスを調整します。

• [Auto] ( 自動 ) - ホワイト バランスを自動的に調整します ( デフォルト )。

• [Daylight] ( 昼光 ) - 昼光に適するようにホワイト バランスを調整します。

• [Cloudy] ( 曇り ) - 曇天の環境に適するようにホワイト バランスを調整します。

• [Image Stabilization] ( 画像の安定化 ) - デバイスの動きによるビデオの手振れを低減する設定です。オプ ション : [On] ( オン ) または [Off] ( オフ ) ( デフォルト)。

• [Flash] ( フラッシュ ) - 背面カメラのフラッシュの有効 / 無効を露出計で判別するか、すべての撮影でフラ ッシュをオンまたはオフにするかを選択します。

• [Off] ( オフ ) - フラッシュを無効にします ( デフォルト )。

• [Torch] ( トーチ ) - 継続的にフラッシュをオンにします。

• [Video duration] ( ビデオの再生時間) - 次から選択します。[30 seconds (MMS)] (30 秒 (MMS))、[30 minutes] (30 分 ) ( デフォルト )。

• [Storage] ( ストレージ ) - 写真の保存先を次から選択します。[Phone] ( 電話 ) ( デフォルト ) または [SD Card] (SD カード )。

• [White balance] ( ホワイト バランス ) - 最も自然な色調になるように、光源の種類に合わせてどのように 色を調整するかを選択します。

• [Incandescent] ( 白熱灯 ) - 白熱灯に適するようにホワイト バランスを調整します。

• [Fluorescent] ( 蛍光灯 ) - 蛍光灯に適するようにホワイト バランスを調整します。

• [Auto] ( 自動 ) - ホワイト バランスを自動的に調整します ( デフォルト )。

• [Daylight] ( 昼光 ) - 昼光に適するようにホワイト バランスを調整します。

• [Cloudy] ( 曇り ) - 曇天の環境に適するようにホワイト バランスを調整します。

• [Image Stabilization] ( 画像の安定化 ) - デバイスの動きによるビデオの手振れを低減する設定です。オプ ション : [On] ( オン ) または [Off] ( オフ ) ( デフォルト)。アプリケーション

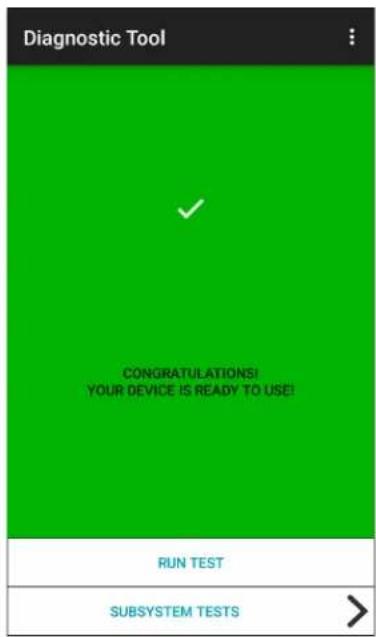

[Diagnostic Tool] ( 診断ツール ) は、デバイスの健全性を判断するユーティリティです。デバイスのトラブ ルシューティングには、診断ツールを使用します。

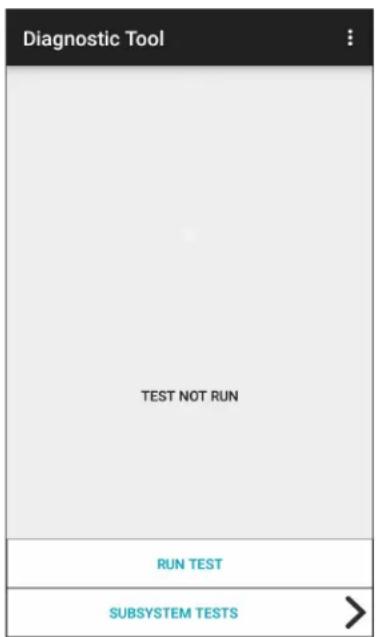

1. ホーム画面の一番下から上にスワイプし、 にタッチします。

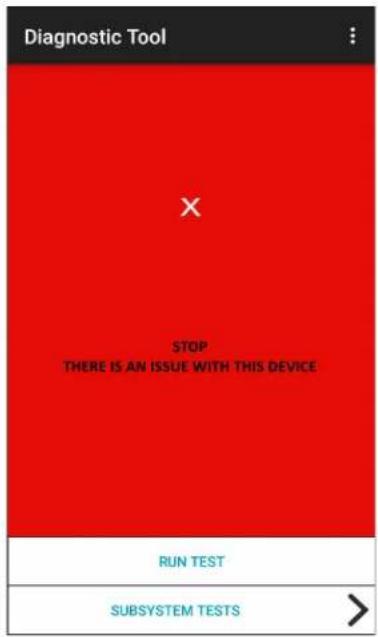

2. [Run Test] ( テストの実行 ) にタッチします。このアプリは、有効になっているすべてのサブシステムを

テストします ( デフォルトでは、バッテリ テストとシステム テストのみ )。サブシステム テストを有効に する方法については、79 ページの 「設定」を参照してください。 図 51 テスト合格 ( 不具合がなかった場合 ) の画面 図 52 テスト不合格 ( 不具合があった場合 ) の画面アプリケーション

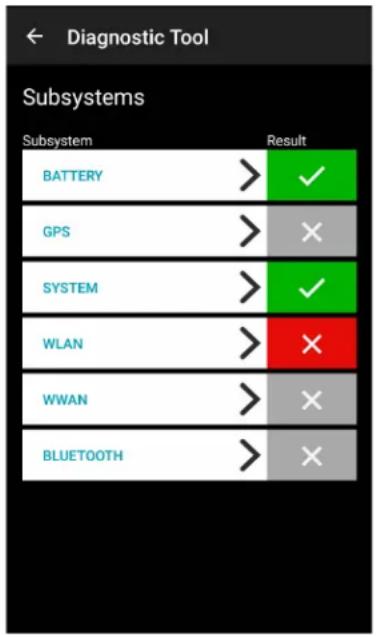

3. サブシステム テストを表示するには、[Subsystem Tests] ( サブシステム テスト ) にタッチします。

図 53 [Subsystem] ( サブシステム ) 画面 表 9 サブシステム テス ト の結果を表すア イ コ ン

テストに合格しました。 テストに合格しませんでした。 テストがサポートされていないか、有効になっていません。アプリケーション

4. サブシステムのいずれかにタッチすると、詳細が表示されます。

図 54 バッテリ サブシステムの詳細情報

デフォルトでは、バッテリ テストとシステム テストのみが有効になっています。その他のテストを有効にす るには、次の手順に従います。

1. > [Settings] ( 設定 ) の順にタッチします。

2. テスト名の左側にタッチします。チェックマークが付いた緑色のボックスが表示されます。

3. [SAVE] ( 保存 ) にタッチします。

4. [Yes] ( はい ) にタッチして確定します。

バッテリ テストの情報 [Battery Test] ( バッテリ テスト ) では、次の情報が表示されます。

• [Battery Level] ( バッテリ レベル ) - 現在のバッテリ充電レベル

• [Battery Voltage] ( バッテリ電圧 ) - 現在のバッテリ電圧

• [Status] ( ステータス ) - バッテリが充電中 (AC 電源を使用している ) か、放電中 ( バッテリ電源を使用し

• [Power Source] ( 電源 ) - バッテリと外部電源のどちらからデバイスに電力が供給されているか

• [Temperature] ( 温度 ) - 現在のバッテリ温度

• [Health Percentage] ( 健全性パーセント ) - 設計容量の放電率に基づき、設計容量に対する現在の容量の

• [Backup Battery Voltage] ( バックアップ バッテリ電圧 ) - バックアップ バッテリ電圧

GPS テストの情報 このデバイスではサポートされていません。 システム テストの情報 [System Test] ( システム テスト ) では、CPU またはメモリの負荷が高すぎないか、デバイスで実行中のプロ セスが多すぎないか、デバイスのストレージが満杯に近くなっていないかが判断されます。 システム テストでは、次の情報が取得されます。

• [CPU Load] (CPU 負荷 ) - 使用している CPU 量

• [Free Physical Memory] ( 物理メモリの空き容量 ) - 使用可能な RAM の量

• [Free Storage] ( 空きストレージ ) - 使用可能な内部フラッシュ メモリの量

• [Process Count] ( プロセス カウント ) - 現在実行中のプロセス数 WLAN テストの情報 Wi-Fi 無線がないか無効になっている場合は、このテストをスキップします。このテストでは、デバイスの WLAN 設定が正しいかどうか、また、アクセス ポイントやネットワークとの接続があるかどうかが判断され

WLAN テストでは、次の情報が取得されます。

• [WLAN Enabled] (WLAN 有効 ) - WLAN 無線の有効 / 無効

• [WLAN Status] (WLAN ステータス ) - アクセス ポイントとの現在の接続状態

• [ESSID] - ワイヤレス ネットワークの名前

• [BSSID] - 接続されているアクセス ポイントの MAC アドレス

• [MAC Address] (MAC アドレス ) - デバイスの MAC アドレス

• [Signal] ( 信号 ) - Wi-Fi 信号の強度 ( 単位は dBm)

• [IP Address] (IP アドレス ) - デバイスの IP アドレス WWAN テストの情報 このデバイスではサポートされていません。 Bluetooth テストの情報 Bluetooth テストでは、次の情報が取得されます。

• [Enabled] ( 有効 ) - Bluetooth 無線の有効 / 無効

• [Status] ( ステータス ) - 他の Bluetooth デバイスとのペアリング状態

• [Connectable/Discoverable] ( 接続可能 / 検出可能 ) - デバイスが検出可能かどうか、接続可能かどうか

• [Address] ( アドレス ) - Bluetooth 無線の MAC アドレス

• [Name] ( 名前 ) - デバイスの Bluetooth 名アプリケーション

ファイル アプリを使用して、デバイス上のファイルを表示および管理します。 [Files] ( ファイル ) を開くには、画面の一番下から上にスワイプして、 にタッチします。 図 55 ファイル画面

• アイテムにタッチしたままにすると、[File Operations] ( ファイル操作) メニューが開きます。オプションを

• - ファイルを他のデバイスと共有します。

• [Open with] ( 次で開く ) - ファイルを開くために使用するアプリを選択します。

• [Select all] ( すべて選択 ) - すべてのフォルダとファイルを選択します。

• [Copy to...] ( コピー先 ...)- ファイルをコピーします。

• [Move to...] ( 移動先 ...)- 選択したファイルを新しい場所に移動します。

• [Compress] ( 圧縮 ) - 選択したファイルを ZIP ファイルに圧縮します。

• [Rename] ( 名前変更 ) - ファイルの名前を変更します。

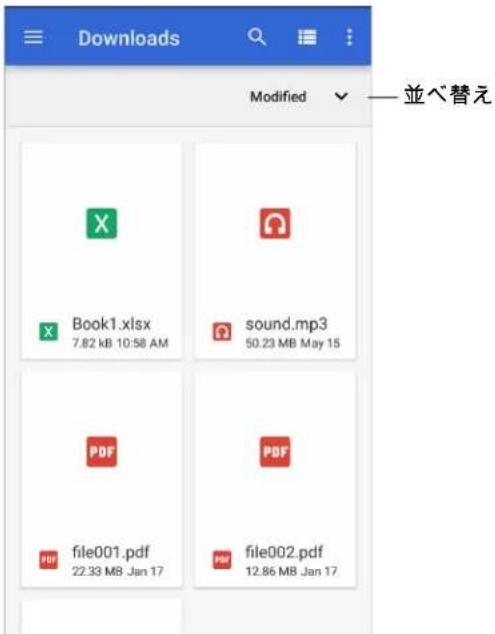

• ファイルを名前、タイプ、サイズ、または日付で並べ替えるには、並べ替えドロップダウンにタッチします。

• - すべてのファイルの場所を表示します。

• - デバイス上の特定のファイルを検索します。

• / - フォルダの表示形式をリスト / グリッドの間で切り替えます。

• [New Window] ( 新規ウィンドウ ) - 新規の [Files] ( ファイル ) ウィンドウを作成します。

• [New Folder] ( 新しいフォルダ ) - 新しいフォルダを作成します。

• [Select all] ( すべて選択 ) - すべてのフォルダとファイルを選択します。

• [Show/Hide internal storage] ( 内部ストレージの表示 / 非表示 ) - 内部ストレージの表示 / 非表示を切り

注 : 次の画像形式をサポートしています: jpeg、gif、png、および bmp。

次のビデオ形式をサポートしています : H.263、H.264 および MPEG4 シンプル プロファイル。

AOSP が搭載されたデバイスでのみ使用できます。 [Gallery] ( ギャラリ) では次の操作が可能です。

• 写真やビデオを共有する [Gallery] ( ギャラリ ) には、microSD カードおよび内部メモリに保存されたすべての写真とビデオが表示さ

[Gallery] ( ギャラり ) を開くには、ホーム画面の一番下から上にスワイプして [Gallery] ( ギャラり ) にタッチ するか、カメラ アプリで左下のサムネイル画像にタッチします。 デフォルトでは、Gallery ( ギャラリ ) は [Timeline] ( タイムライン ) ビューで開かれます。 図 56 ギャラリ - タイムライン ビューアプリケーション

> [Albums] ( アルバム ) にタッチするとアルバム順で表示されます。 > [Videos] ( ビデオ ) にタッチす るとビデオのみが表示されます。 図 57 ギャラリ - アルバム ビュー

• アルバムにタッチして開き、その内容を表示します。アルバム内の写真やビデオは時系列で表示されます。

• アルバム内の写真またはビデオは、タッチして表示できます。

• > [Timeline] ( タイムライン ) にタッチすると、デフォルトの [Gallery] ( ギャラリ ) 画面に戻ります。アプリケーション

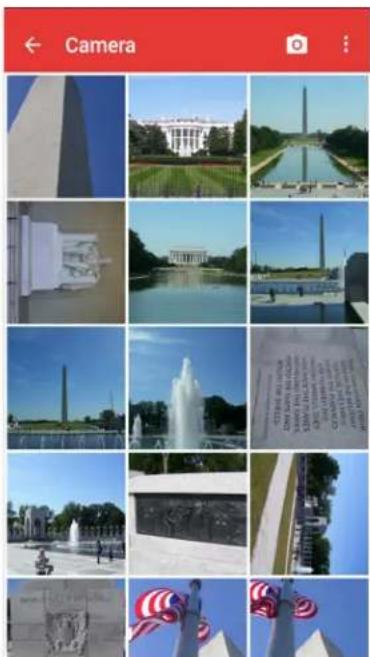

アルバムには、画像やビデオがフォルダに分類されています。アルバムにタッチして開きます。写真やビデ オは時系列のグリッド形式で一覧表示されます。アルバムの名前は画面の上部に表示されます。 図 58 アルバム内の写真 上下にスワイプして、画像をスクロールします。

1. ホーム画面の一番下から上にスワイプし、[Gallery] ( ギャラリ ) にタッチします。

2. アルバムを長押しして強調表示します。

3. 必要に応じて、他のアルバムにタッチします。

4. にタッチします。[Share] ( 共有 ) メニューが開きます。

5. 選択したアルバムの共有に使用するアプリにタッチします。

1. ホーム画面の一番下から上にスワイプし、[Gallery] ( ギャラリ ) にタッチします。

2. アルバムを長押しして強調表示します。

4. [Details] ( 詳細情報 ) にタッチします。アプリケーション

アルバムとその内容を削除するには、次の手順に従います。

1. ホーム画面の一番下から上にスワイプし、[Gallery] ( ギャラリ ) にタッチします。

2. アルバムを長押しして強調表示します。

3. 削除するその他のアルバムにチェックマークを付けます。

5. [Delete selected item?] ( 選択した項目を削除しますか ?) メニューで、[OK] にタッチしてアルバムを削

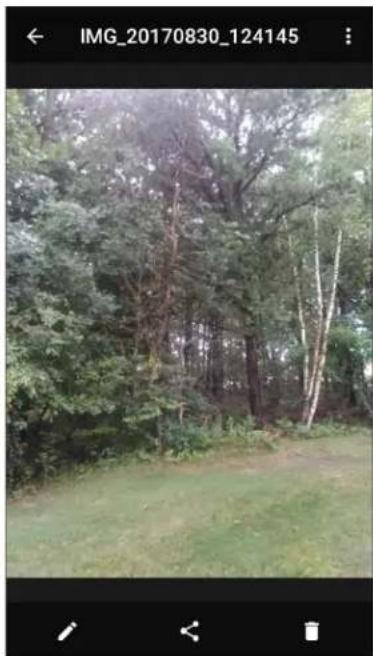

[Gallery] ( ギャラリ ) を使用して、デバイス内の写真を表示し、写真の編集および共有を行います。 写真の表示およびブラウズ 写真を表示するには、次の手順に従います。

1. ホーム画面の一番下から上にスワイプし、[Gallery] ( ギャラリ ) にタッチします。

4. 左右にスワイプして、アルバム内の次の写真または前の写真を表示します。

5. デバイスを回転させて、写真を縦向き ( ポートレート ) または横向き ( ランドスケープ ) で表示します。

新しい向きで写真が表示されます ( ただし、保存はされません )。アプリケーション

6. 写真にタッチすると、コントロールが表示されます。

7. 画面をダブルタップしてズームインするか、2 本の指を画面において指の間隔を狭めたり、離したりして、

8. 表示範囲から外れている部分を表示するには、写真をドラッグします。

1. [Gallery] ( ギャラリ ) で、写真にタッチしてコントロールを表示します。

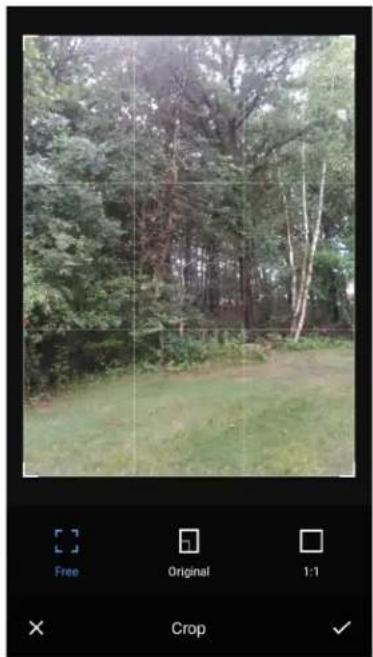

2. > > の順にタッチします。トリミング ツールが表示されます。

3. トリミング ツールを使用して、写真をトリミングする部分を選択します。

• トリミング ツールの内側からドラッグすると、トリミング部分が移動します。

• トリミング ツールの縁をドラッグすると、トリミング部分が任意の比率でサイズ変更されます。 図 60 元のバージョンは保持されます。

4. > [SAVE] ( 保存 ) にタッチして、トリミングした写真のコピーを保存します。元のバージョンは保持さ

1. ホーム画面の一番下から上にスワイプし、[Gallery] ( ギャラリ ) にタッチします。

5. [Set picture as] ( 写真の設定 ) にタッチします。

6. [Contact photo] ( 連絡先用の写真 ) にタッチします。アプリケーション

7. [Contacts] ( 連絡先 ) で、連絡先にタッチします。

8. 白色のボックスにタッチし、写真を適切にトリミングします。

9. [SAVE] ( 保存 ) にタッチします。

1. ホーム画面の一番下から上にスワイプし、[Gallery] ( ギャラリ ) にタッチします。

5. 選択した写真の共有に使用するアプリにタッチします。

1. ホーム画面の一番下から上にスワイプし、[Gallery] ( ギャラリ ) にタッチします。

5. [OK] にタッチして、写真を削除します。

[Gallery] ( ギャラリ ) を使用して、ビデオの表示と共有を行います。

1. ホーム画面の一番下から上にスワイプし、[Gallery] ( ギャラリ ) にタッチします。

5. 画面にタッチすると、再生コントロールが表示されます。

1. ホーム画面の一番下から上にスワイプし、[Gallery] ( ギャラリ ) にタッチします。

4. にタッチします。[Share] ( 共有 ) メニューが表示されます。

5. 選択したビデオの共有に使用するアプリにタッチします。

6. 選択したアプリの指示に従います。アプリケーション

1. ホーム画面の一番下から上にスワイプし、[Gallery] ( ギャラリ ) にタッチします。

5. [OK] にタッチします。アプリケーション

注 : 次の画像形式をサポートしています: jpeg、gif、png、bmp

次のビデオ形式をサポートしています: H.263、H.264、MPEG4 シンプル プロファイル

GMS が搭載されたデバイスでのみ使用できます。 [Photos] ( フォト ) では、次の操作を実行できます。

• 写真やビデオを共有する [Photos] ( フォト ) には、microSD カードおよび内部メモリに保存されたすべての写真とビデオが表示さ

[Photos] ( フォト ) を開くには、ホーム画面の一番下から上にスワイプして、[Photos] ( フォト ) にタッチ

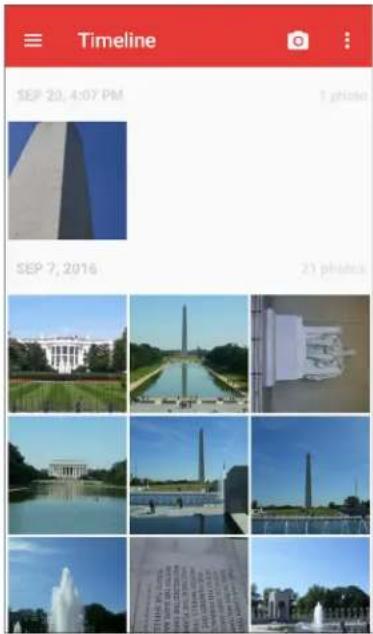

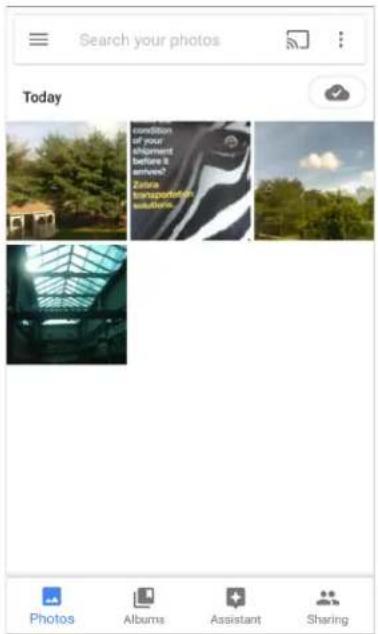

デフォルトでは、[Photos] ( フォト ) は写真ビューで開かれます。 図 61 [Photos] ( フォト ) ビューアプリケーション

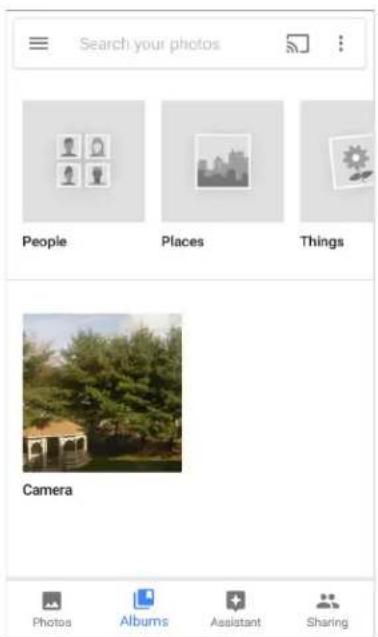

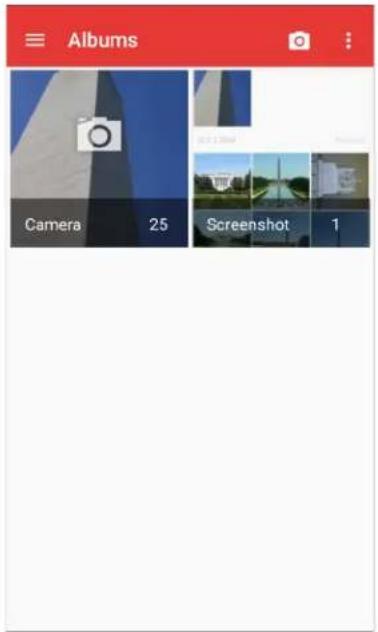

[Albums] ( アルバム ) にタッチすると、アルバム順に写真が表示されます。 図 62 [Albums] ( アルバム ) ビュー

• アルバムにタッチして、その内容を表示します。アルバム内の写真とビデオは時系列で表示されます。

• アルバム内の写真またはビデオは、タッチして表示できます。

• にタッチすると、メイン画面に戻ります。アプリケーション

アルバムには、画像やビデオがフォルダに分類されています。アルバムにタッチして開きます。写真やビデ オは時系列のグリッド形式で一覧表示されます。アルバムの名前は画面の上部に表示されます。 図 63 アルバム内の写真 上にスワイプして、画像をスクロールします。

1. ホーム画面の一番下から上にスワイプし、[Photos] ( フォト ) にタッチします。

2. [Albums] ( アルバム ) にタッチします。

4. > [Select] ( 選択 ) の順にタッチします。

5. アルバム内のすべての写真を選択します。

6. にタッチします。[Share] ( 共有 ) メニューが開きます。

7. 選択したアルバムの共有に使用するアプリにタッチします。

アルバムとその内容を削除するには、次の手順に従います。

1. ホーム画面の一番下から上にスワイプし、[Photos] ( フォト ) にタッチします。

2. [Albums] ( アルバム ) にタッチします。

3. 目的のアルバムにタッチします。アプリケーション

4. > [Select] ( 選択 ) の順にタッチします。

5. アルバム内のすべての写真を選択します。

7. [Move to trash] ( ゴミ箱に移動 ) にタッチして、アルバムを削除します。

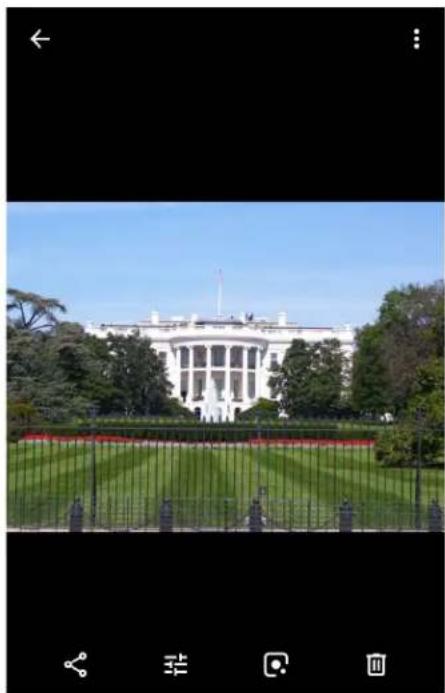

[Photos] ( フォト ) を使用して、内部メモリと microSD カードにある写真を表示します。 写真の表示およびブラウズ

1. ホーム画面の一番下から上にスワイプし、[Photos] ( フォト ) にタッチします。

3. 左右にスワイプして、アルバム内の次の写真または前の写真を表示します。

4. デバイスを回転させて、写真を縦向き ( ポートレート ) または横向き ( ランドスケープ ) で表示します。

新しい向きで写真が表示されます ( ただし、保存はされません )。

5. 写真にタッチすると、コントロールが表示されます。

6. 画面をダブルタップしてズームインするか、2 本の指を画面において指の間隔を狭めたり、離したりして、

7. 表示範囲から外れている部分を表示するには、写真をドラッグします。アプリケーション

1. ホーム画面の一番下から上にスワイプし、[Photos] ( フォト ) にタッチします。

2. 写真にタッチして、コントロールを表示します。

3. > の順にタッチします。トリミング ツールが表示されます。

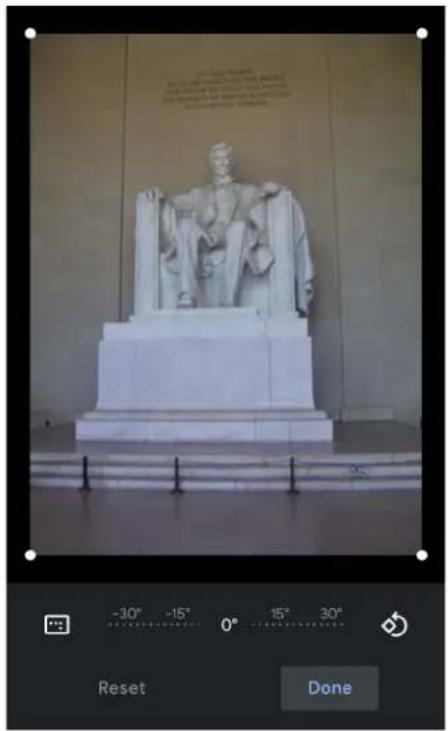

図 65 元のバージョンは保持されます。

4. トリミング ツールを使用して、写真をトリミングする部分を選択します。

• トリミング部分の内側からドラッグすると、トリミング部分が移動します。

• トリミング部分の縁をドラッグすると、トリミング部分が任意の比率でサイズ変更されます。

5. [DONE] ( 完了 ) にタッチします。

6. [SAVE] ( 保存 ) にタッチして、トリミングした写真のコピーを保存します。元のバージョンは保持され

1. ホーム画面の一番下から上にスワイプし、[Photos] ( フォト ) にタッチします。

3. > [Use as] ( 用途 ) にタッチします。

4. [Contact photo] ( 連絡先用の写真 ) にタッチします。

5. [Contacts] ( 連絡先 ) アプリで、連絡先にタッチします。

6. 白色のボックスにタッチし、写真を適切にトリミングします。

7. [Done] ( 完了 ) にタッチします。アプリケーション

1. ホーム画面の一番下から上にスワイプし、[Photos] ( フォト ) にタッチします。

5. 選択した写真の共有に使用するアプリにタッチします。

1. ホーム画面の一番下から上にスワイプし、[Photos] ( フォト ) にタッチします。

4. [MOVE TO TRASH] ( ゴミ箱に移動 ) にタッチします。

[Photos] ( フォト ) を使用して、ビデオの表示と共有を行います。

1. ホーム画面の一番下から上にスワイプし、[Photos] ( フォト ) にタッチします。

3. 画面にタッチすると、再生コントロールが表示されます。

1. ホーム画面の一番下から上にスワイプし、[Photos] ( フォト ) にタッチします。

3. にタッチします。[Share] ( 共有 ) メニューが表示されます。

4. 選択したビデオの共有に使用するアプリにタッチします。

1. ホーム画面の一番下から上にスワイプし、[Photos] ( フォト ) にタッチします。

4. [MOVE TO TRASH] ( ゴミ箱に移動 ) にタッチして、ビデオを削除します。アプリケーション

Device Central [Device Central] には、デバイスと接続済み周辺機器の詳細情報が表示されます。次の Zebra デバイスに対

• RS507/RS507X ハンズフリー イメージャ

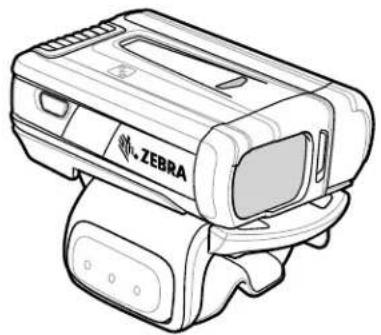

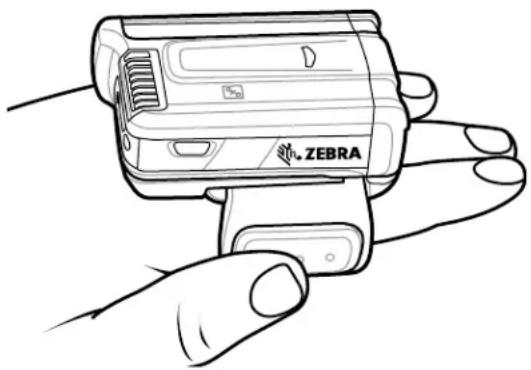

• RS6000 Bluetooth リング スキャナ

• HS3100 Bluetooth ヘッドセット

• DS3678 デジタル スキャナ [Device Central] の機能は次のとおりです。

• 対応周辺機器を Bluetooth または有線接続で検出し、ペアリングします。

• 接続済み RS6000 リング スキャナを呼び出します。

• 対応リング スキャナのファームウェアをアップデートします。詳細については、『RS5000 Quick Start Guide』または 『RS6000 User Guide』を参照してください。

• 接続済みの周辺機器の情報を通知バーに表示します。 図 66 [Device Central] 画面 [Device Central] タブ

• [Peripherals] ( 周辺機器 ) タブ - 現在接続されている周辺機器と、以前に接続された周辺機器をすべて表 示します。接続済みの周辺機器には、接続時間 ( 分単位 ) が表示されます。RS6000 が接続されると、 [Page] ( 呼び出し ) ボタンが表示されます。96 ページの 「RS6000 リング スキャナの呼び出し」を参照 してください。アプリケーション

周辺機器の情報にタッチすると、[Device Details] ( デバイスの詳細 ) 画面が表示されます。

• [Device Details] ( デバイスの詳細 ) - 選択した周辺機器の詳細なデバイス情報を表示します。

• [My Device] ( マイ デバイス ) タブ - デバイスに関する情報、および Device Central の現在のバージョンを

• [Device Details] ( デバイスの詳細 ) - [Phone status] ( 端末の状態 ) 画面を表示します。

• [Device Battery Details] ( デバイス バッテリの詳細 ) - [Battery] ( バッテリ ) 画面を表示します。 図 67 RS6000 の呼び出し RS6000 リング スキャナの呼び出し [Page] (呼び出し) を使用すると、接続されている RS6000 リング スキャナを簡単に見つけることができます。

1. RS6000 リング スキャナを接続している状態で、画面の一番下から上にスワイプし、 にタッチします。

RS6000 リング スキャナとデバイスの距離は 10m (32 フィート) 以内にしてください。アプリケーション

2. RS6000 の周辺機器情報で [Page] ( 呼び出し ) にタッチして RS6000 を呼び出します。呼び出された

RS6000 は、ビープ音を鳴らし振動します。 図 68 RS6000 の呼び出し 呼び出しを停止するには、RS6000 のスキャン トリガを押します。トリガレス RS6000 で、RS6000 をリセ ットしてページングを停止します。『RS6000 ユーザー ガイド』を参照してください。アプリケーション

DataWedge のデモンストレーション 注 : DataWedge はホーム画面で無効になっています。この機能を有効にするには、DetaWedge 設定に移動してバーコ ード入力オプションを有効にします。 データ収集機能をデモンストレーションするには、[DataWedge Demonstration] (DataWedge デモンスト レーション ) を使用します。 図 69 [DataWedge Demonstration] (DataWedge デモンストレーション ) ウィンドウ 表 10 [DataWedge Demonstration] (DataWedge デモンス ト レーシ ョ ン ) のア イ コ ン

照明 イメージャの照明がオンになっています。タッチすると照明がオフに

イメージャの照明がオフになっています。タッチすると照明がオンに

データ収集 データ読み取り機能が内蔵イメージャを使用して行われています。 Bluetooth スキャナが接続されています。 Bluetooth スキャナが接続されていません。 データキャプチャ機能は、背面カメラから実行します。アプリケーション

注 : DataWedge の設定の詳細については、デバイスの『Integrator Guide for Android Version 8.1』を参照してください。

スキャナを選択するには、 [Settings] ( 設定 ) > [Scanner selection] ( スキャナ選択 ) の順にタッチします。 詳細については、データ収集を参照してください。 データ読み取りを有効にするには、プログラム可能ボタンを押すか、黄色のスキャン ボタンにタッチします。 データは、黄色のボタンの下にあるテキスト フィールドに表示されます。 スキャン モード イメージャがピックリスト モードになっています。タッチすると、 通常のスキャン モードに切り替わります。 イメージャが通常のスキャン モードになっています。タッチすると、 ピックリスト モードに切り替わります。 メニューを開き、アプリケーション情報の表示、またはアプリケーシ ョンの DataWedge プロファイルの設定を行います。 表 10 [DataWedge Demonstration] (DataWedge デモンス ト レーシ ョ ン ) のアイ コ ン (続き ) アイコン 説明アプリケーション

PTT Express Voice クライアント 注 : PTT Express Voice クライアントを使用すると、異なる企業のデバイス間でプッシュトゥトーク (PTT) 通信を行うこ とができるようになります。PTT Express は、既存の無線ローカル エリア ネットワーク (WLAN) インフラストラクチャを 利用して、音声通信サーバーなしでシンプルな PTT 通信機能を提供します。

• グループ通話 : 他の音声クライアント ユーザーとの通信を開始するには、PTT (Talk) ボタンを押して、 その状態を維持します。

• プライベート応答 : 直前のブロードキャストの発信元に応答したり、プライベート応答を行ったりするに は、PTT ボタンを 2 回押します。 PTT 音声通知 音声クライアントを使用するときに、以下の通知音が役立ちます。

• トーク トーン : チャープ音が 2 回鳴ります。[Talk] ( トーク ) ボタンを押すと鳴ります。これはユーザーに 会話の開始を促す合図です。

• アクセス トーン : ビープ音が 1 回鳴ります。相手のユーザーがブロードキャストまたは応答を終了すると 鳴ります。こちら側からグループ ブロードキャストまたはプライベート応答を開始できる合図です。

• ビジー トーン : 連続トーンが鳴ります。[Talk] ( トーク ) ボタンを押したときに別のユーザーが同じトーク グループですでに通信を開始しているときに鳴ります。許容される最大送信時間 (60 秒 ) を経過すると鳴

• 徐々に高くなるビープ音が 3 回鳴ります。PTT Express で WLAN 接続を確立してサービスが有効にな

• 徐々に低くなるビープ音が 3 回鳴ります。PTT Express の WLAN 接続が失われるか、サービスが無効

PTT 通知アイコン PTT Express Voice クライアントの現在の状態を示します。 表 11 PTT Express ア イ コ ンの説明

PTT Express Voice クライアントは無効になっています。 PTT Express Voice クライアントは有効になっていますが、WLAN に接続されていません。 PTT Express Voice クライアントは有効で、WLAN に接続されています。アイコンの隣に ある番号のトーク グループをリッスンしています。 PTT Express Voice クライアントは有効で、WLAN に接続されています。アイコンの隣に ある番号のトーク グループで通信しています。 PTT Express Voice クライアントは有効で、WLAN に接続されています。プライベート応 答を行っています。アプリケーション

1. ホーム画面の一番下から上にスワイプし、 にタッチします。

2. [Enable/Disable Switch] ( スイッチのオン / オフ ) を [ON] (オン) の位置にスライドします。ボタンが

[ON] ( オン ) に変わります。 トーク グループの選択 PTT Express ユーザーは、32 のトーク グループの 1 つを選択できます。ただし、デバイスで一度に有効に できるのは、1 つのトーク グループのみです。32 のトーク グループのいずれか 1 つにタッチします。選択 したトーク グループが強調表示されます。 PTT 通信 注 : このセクションでは、デフォルトの PTT Express クライアント設定について説明します。クライアントの使用に関 する詳細については、『PTT Express V1.2 User Guide』を参照してください。 PTT 通信は、グループ通話として確立できます。PTT Express が有効になると、デバイスの左側の PTT ボタ ンが PTT 通信に割り当てられます。有線ヘッドセットを使用する場合は、ヘッドセットのトークボタンを押 して、グループ通話を開始することもできます。

有線ヘッドセットを使用する場合は、Zebra の有線ヘッドセットと PTT ボタンのみを使用します。 図 70 PTT ボタン PTT Express Voice クライアントは有効でミュートになっています。 PTT Express Voice クライアントは有効になっていますが、VoIP テレフォニー コールを行 っているため、通信できません。 表 11 PTT Express ア イ コ ンの説明 (続き )

注 : 有線ヘッドセットを使用する場合は、Zebra の有線ヘッドセットと PTT ボタンのみを使用します。

1. PTT ボタン ( またはヘッドセットのトークボタン ) を長押しして、トーク トーンが鳴るのを待ちます。

ビジー トーンが聞こえた場合は、ボタンを放し、しばらく待ってからやり直してください。PTT Express と WLAN が有効になっていることを確認してください。

2. 通話トーンが聞こえたら、通話を開始します。

ボタンを 60 秒 (デフォルト) 以上押し続けると、その通話が終了して、他のユーザーがグループ通話を開始できる ようになります。話し終わったら、ボタンを放して他のユーザーが会話できるようにしてください。 プライベート応答での応答 プライベート応答を開始できるのは、グループ通話が確立されてからです。最初のプライベート応答は、 グループ通話の発信元に対して実行されます。

2. 10 秒以内に PTT ボタンを 2 回押して、トーク トーンが鳴るのを待ちます。

3. ビジー トーンが聞こえた場合は、ボタンを放し、しばらく待ってからやり直してください。PTT Express

と WLAN が有効になっていることを確認してください。

4. トーク トーンが鳴ったら、通話を開始します。

5. 話し終わったら、ボタンを放します。

1. ホーム画面の一番下から上にスワイプし、 にタッチします。

2. [Enable/Disable Switch] ( スイッチのオン / オフ ) を [OFF] ( オフ ) の位置にスライドします。ボタンが

[OFF] ( オフ ) に変わります。

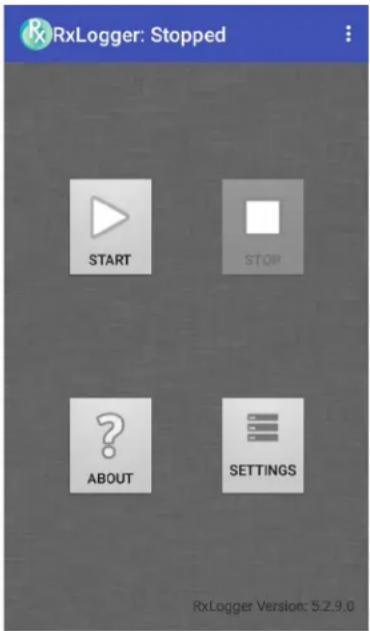

RxLogger RxLogger は、アプリとシステム メトリックを提供する包括的な診断ツールです。このツールとシームレス に連携するカスタム プラグインを作成します。RxLogger はデバイスおよびアプリの問題を診断し、次の情 報を追跡します。CPU 負荷、メモリ負荷、メモリのスナップショット、バッテリ消費、電源の状態、無線ロ ギング、TCP ダンプ、Bluetooth ロギング、GPS ロギング、logcat、ANR ダンプなど。生成されたログやフ ァイルはすべてデバイスのフラッシュ ストレージ ( 内蔵または外付け ) に保存されます。 図 71 RxLoggerアプリケーション

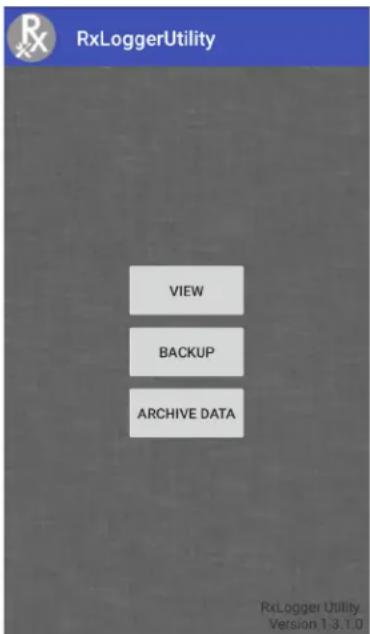

RxLogger ユーティリティ RxLogger ユーティリティは、RxLogger の実行時にデバイスでログを表示するデータ監視アプリケーション です。アプリ ビューまたはオーバーレイ ビューで、ログや RxLogger ユーティリティの機能にアクセスでき

アプリ ビューで、RxLogger ユーティリティ内のログを表示します。 図 72 RxLogger ユーティリティのアプリ ビュー RxLogger ユーティリティの使い方の詳細については、デバイスの 『Integrator Guide』を参照してください。アプリケーション

SimulScan デモ SimulScan アプリは、SimulScan 対応のデバイスに搭載されるデモンストレーション アプリです。特別な設 定なしで、そのまま使用できます。 SimulScan デモアプリには、次が含まれています。

• 郵便、輸送、物流の例 - 光学式文字認識 (OCR) と光学式マーク認識 (OMR) の機能をデモンストレーショ

• 製造の例 - MultiCode 20 の機能をデモンストレーションします。

• デモのカスタマイズ - テンプレート ビルダを使用してテンプレートを作成するか、デフォルトのテンプレ ートを使用します。デバイス上のテンプレートをテストします。 図 73 SimulScan デモのホーム画面 サンプル フォームの印刷 [Postal, Transportation & Logistics] ( 郵送、運輸、物流 ) または [Manufacturing] ( 製造 ) のデモを実行するに は、デバイスに保存されているサンプル フォームを印刷します。

1. [SimulScan Demo] (SimulScan デモ ) アプリケーションを起動します。

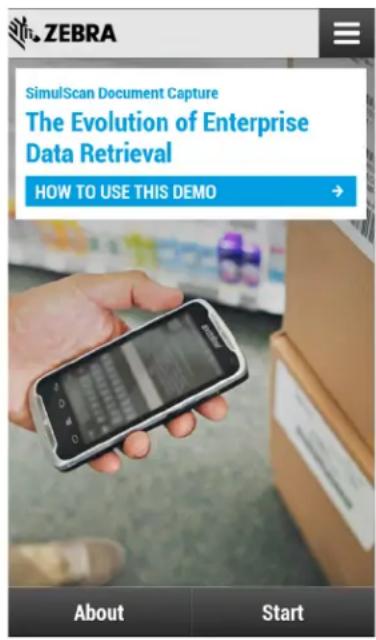

2. [SimulScan Demo] (SimulScan デモ) のホーム画面で、[HOW TO USE THIS DEMO] ( このデモの使用方

3. 下にスクロールして、[Export sample forms] ( サンプル フォームのエクスポート ) ボタンにタッチしま

す。フォームが内部ストレージの \simulscan\samples フォルダにコピーされます。

4. USB 充電ケーブルを使用して、デバイスをコンピュータに接続します。

\simulscan\samples フォルダからコンピュータにファイルをコピーします。

6. フォームを印刷します。アプリケーション

1. 郵便、運送、物流のフォームを印刷します。105 ページの 「サンプル フォームの印刷」を参照してくだ

3. デバイス上で、[SimulScan Demo] (SimulScan デモ ) アプリを起動します。

4. 画面の右上にある [Menu] ( メニュー ) アイコンにタッチします。

5. [Postal, Transportation & Logistics] ( 郵送、運輸、物流 ) にタッチします。

6. [Start SimulScan] (SimulScan の開始 ) にタッチします。アプリケーション

7. 画面下の画像コントロールを使用して、フラッシュ、音声、ズーム レベルを制御します。

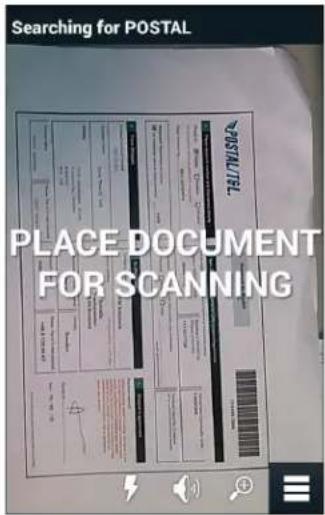

8. カメラをフォームの上に配置します。フォームの境界線全体が画面に表示されることを確認します。

10.デバイスでフォームが検出されると、[Tap Screen to Scan] ( 画面をタップしてスキャン ) というメッセ ージが画面に表示されます。 11.画面をタップして、データ収集を開始します。完了すると、ビープ音が鳴り、フォームのデータが表示さ

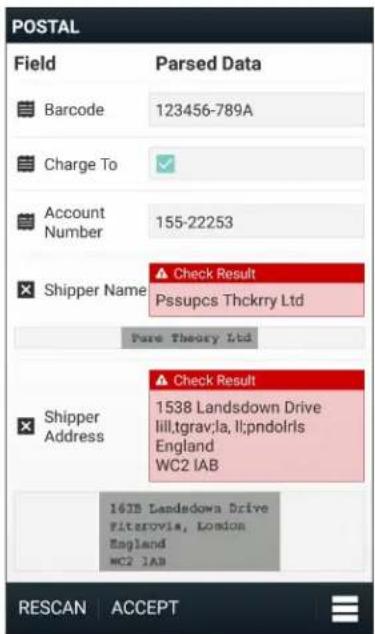

図 76 郵送のデータ画面 12.エラーを修正する場合は、テキスト ボックスにタッチします。注 : 多数のエラーがある場合は、[Rescan] ( 再スキャン ) にタッチして収集を再度実行します。アプリケーション

13.[Accept] ( 承諾 ) にタッチし、データが正しいことを確定します。[Results summary] ( 結果の要約 ) 画面

1. 製造フォームを印刷します。105 ページの 「サンプル フォームの印刷」を参照してください。

3. デバイス上で、[SimulScan Demo] (SimulScan デモ ) アプリを起動します。

4. 画面の右上にある [Menu] ( メニュー ) アイコンにタッチします。

5. [Manufacturing] ( 製造 ) にタッチします。

6. [Start SimulScan] (SimulScan の開始 ) にタッチします。

7. デバイスの先端を文書の方に向け、文書上の収集対象を中央に合わせます。

8. デバイスを固定します。アプリケーション

9. デバイスがデータ収集を開始します。完了すると、デバイスからビープ音が鳴り、ドキュメントのデータ

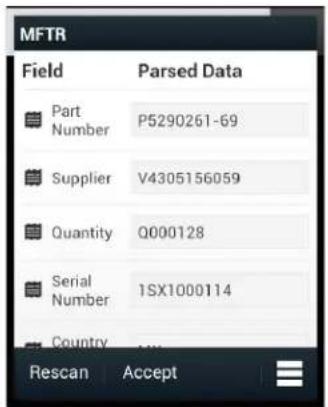

図 78 製造データ 10.エラーを修正する場合は、テキスト ボックスにタッチします。多数のエラーがある場合は、[Rescan] ( 再スキャン ) にタッチして収集を再度実行します。 11.[Accept] ( 承諾 ) にタッチし、データが正しいことを確定します。[Results summary] ( 結果の要約 ) 画面

[SimulScan Demo] (SimulScan デモ ) アプリケーションを設定するには、[Menu] ( メニュー ) アイコン > [Settings] ( 設定 ) にタッチします。 図 79 [Settings] ( 設定 ) 画面

• [Volume] ( 音量 ) - 音声通知のオン / オフを切り替えます。アプリケーション

• [Haptic] ( ハプティック ) - 振動通知のオン / オフを切り替えます。

• [Debug mode] ( デバッグ モード ) - デバッグ モードのオン / オフを切り替えます。

• [Template server login credentials] ( テンプレート サーバーのログイン認証情報 ) - テンプレート サーバ ーにアクセスするための認証情報を入力します。

データ収集オプションを設定するには、[Advanced Settings] ( 詳細設定 ) を使用します。データ収集画面で、 画面の右下にある にタッチします。 図 80 [Advanced Settings] ( 詳細設定 ) 画面

• [Identification Timeout] ( 識別タイムアウト ) - 対象文書の識別のタイムアウト時間を設定します。オプシ ョン : [2 seconds] (2 秒 )、[5 seconds] (5 秒)、[10 seconds] (10 秒)、[15 seconds] (15 秒 )、[20 seconds] (20 秒 )、または [25 seconds] (25 秒 )。

• [Processing Timeout] ( 処理タイムアウト ) - 対象となる文書が識別された後で、処理がタイムアウトす

• [Audio feedback] ( オーディオ フィードバック ) - 正常に完了した解析に関するオーディオ フィードバッ クのオンとオフを切り替えます。

• [Haptic feedback] ( ハプティック フィードバック ) - 正常に完了した解析に関するハプティック フィード バックのオンとオフを切り替えます。

• [LED Feedback] (LED フィードバック ) - 正常に完了した解析に関する LED フィードバックのオンとオフ

• [Debug mode] ( デバッグ モード ) - 有効になっている場合、収集されたフォーム、領域の画像、領域の 値、および他のデータが、セッションでストレージに書き込まれます。管理者から指示された場合にのみ

• [Auto Capture] ( 自動収集 ) - 検出されたフォームを自動的に収集する場合は、[On] ( オン ) に設定しま す。手動で、つまりユーザーが画面をタップするかトリガ ボタンを押したときにフォームを収集する場 合は、[Off] ( オフ ) に設定します。アプリケーション

• [Image Correction] ( 画像修正 ) - 文書にしわが寄っているか曲がっていて、高度な画像修正が必要な場合

• [Capture Sensitivity] ( 収集感度 ) - 文書の識別精度を高めるには、処理を行う前にこの機能の感度を上

• [About] ( バージョン情報 ) - SimulScan エンジンのバージョン番号を表示します。

• [Quit Scanner] ( スキャナの終了 ) - [Advanced Settings] ( 詳細設定 ) 画面を終了します。 デモのカスタマイズの作成 カスタマイズしたデモを作成する前に、次の手順を実行します。

• テンプレート ビルダ ツールを使用してテンプレートを作成します。

• 会社のロゴと画像をデバイスの保存場所にコピーします。

1. [Menu] ( メニュー ) アイコンにタッチします。

2. [Setup Custom Demo] ( カスタム デモの設定 ) にタッチします。

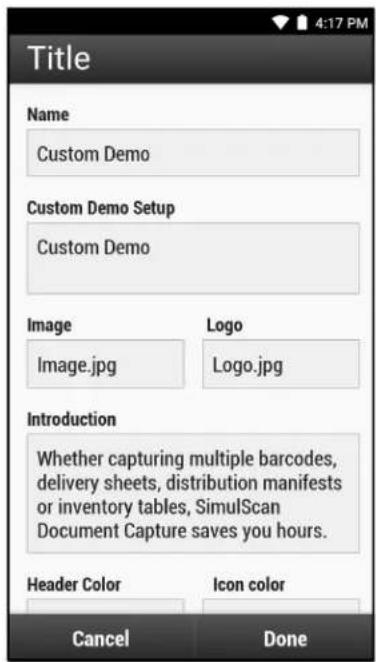

3. [Name] ( 名前 ) テキストボックスに、ドロップダウンメニューで表示されるカスタムデモの名前を入力し

4. [Custom Demo Setup] ( カスタムデモセットアップ ) テキストボックスに、デモ画面のタイトルボックス

で表示されるデモのタイトルを入力します。

5. [Image] ( 画像 ) フィールドにタッチして、SD カードから画像を選択します。

6. [Logo] ( ロゴ ) フィールドにタッチして、SD カードからロゴ画像を選択します。

7. [Introduction] (イントロダクション) テキスト ボックスに、デモ画面に表示されるテキストを入力しま

8. [Header color] ( ヘッダー色 ) テキスト ボックスに、ヘッダーの色の値を 16 進数で入力します。アプリケーション

9. [Icon color] ( アイコン色 ) テキスト ボックスに、メニュー アイコンとボタン テキストの色の値を 16 進

10.[Key Features] ( 主要機能 ) テキスト ボックスに、[Key Feature] ( 主要機能 ) の見出しの下に箇条書きで表 示されるテキストを入力します。 11.[SimulScan Document Capture Template] (SimulScan 文書収集テンプレート ) フィールドでいずれか のテンプレートにタッチして選択します。 a. [Browse external storage] ( 外部ストレージの参照 ) - デバイスに読み込まれたテンプレートを選択

b. [Default templates] ( デフォルトのテンプレート ) - デフォルト テンプレートのいずれかを選択しま

c. [Select from server] ( サーバーから選択 ) - SimulScan サーバーからテンプレートを選択します。 12.[Done] ( 完了 ) にタッチします。カスタマイズされたサンプルが画面に表示されます。 13.[Start SimulScan] (SimulScan の開始 ) にタッチして、デモを開始します。 デフォルトのテンプレート 次のテンプレートを使用できます。

• デフォルト - BankCheck.xml - 銀行小切手の MICR E-13B フォント (19 ～ 40 文字 ) を読み取ります。

• デフォルト - Barcode 1.xml - サポートされているバーコードを 1 つ読み取ります。

• デフォルト - Barcode 10.xml - サポートされているバーコードを最大 10 個まで読み取ります。

• デフォルト - Barcode 2.xml - サポートされているバー コードを 2 つ読み取ります。

• デフォルト - Barcode 4.xml - サポートされているバーコードを最大 4 つ読み取ります。

• デフォルト - Barcode 5.xml - サポートされているバーコードを最大 5 つ読み取ります。

• デフォルト - BookNumber.xml - OCR-B ISBN の 10 桁または 13 桁の図書番号を読み取ります。

• デフォルト - DocCap + Optional Barcode - ページ全体の画像を読み取り、そのフォーム内のサポートさ れているバーコードを読み取ります。読み取られる領域は、実線の枠線またはバックグラウンドのコント ラストで定義された、読み取り視野内で最大の長方形の領域です。このモードでは OCR または OMR コ ンテンツは読み取りません。読み取られた領域は、修正、傾き補正、鮮明化などの処理がさらに施された うえで、画像として戻されます。

• デフォルト - DocCap + Required Barcode - ページ全体の画像を読み取り、フォーム内のサポートされて いるバーコードを読み取ります。読み取られる領域は、実線の枠線またはバックグラウンドのコントラス トで定義された、読み取り視野内で最大の長方形の領域です。このモードでは OCR または OMR コンテ ンツは読み取りません。読み取られた領域は、修正、傾き補正、鮮明化などの処理がさらに施されたうえ で、画像として戻されます。

• デフォルト - TravelDoc.xml - OCR-B Type A および Type B フォントのパスポートとビザを読み取ります。

• デフォルト - Unstructured Multi-Line - 最大 7 行のテキストを読み取ります。

• デフォルト - Unstructured Single Line - 1 行のテキストを読み取ります。アプリケーション

[Sound Recorder] ( サウンド レコーダ ) を使用して、音声メッセージを録音します。 録音は microSD カード ( 取り付けられている場合 ) または内蔵ストレージに保存され、[Music] ( 音楽 ) アプリ (GMS が未搭載のデバイス ) または [Play Music] (Play ミュージック) アプリ (GMS 搭載のデバイス ) で使用で

図 82 サウンド レコーダ アプリケーション にタッチするとオプション メニューが開きます。

• [File type] ( ファイルタイプ ) - 録音ファイルのファイル タイプを選択します。

• [Storage location] ( ストレージの場所 ) - 録音ファイルの保存場所を選択します。

デバイスは以下を使用するデータ収集をサポートしています。

• RS507/RS507x ハンズフリー イメージャ

• RS6000 Bluetooth リング スキャナ

2D 内蔵イメージャ搭載のデバイスは、次の機能を備えています。

• 最も一般的なリニア コード、ポスタル コード、PDF417 コード、2D マトリックス コードを含 む、各種バーコード シンボルの全方向読み取り。

• 画像を収集して、各種画像処理アプリケーションで処理するためにホストにダウンロードする

• 容易な読み取り操作を可能にする直感的な高性能半導体レーザー照準機能 ( 十字およびドット

イメージャは、イメージングの技術を使用してバーコードの画像を撮影し、画像をメモリに保存して、 先進のソフトウェア読み取りアルゴリズムを実行し、画像からバーコード データを抽出します。

内蔵カメラ ベースのバーコード スキャン ソリューションを備えたデバイスには、次の機能があり

• 最も一般的なリニア コード、ポスタル コード、QR コード、PDF417 コード、2D マトリックス コードを含む、各種バーコード シンボルの全方向読み取り。

• 容易に照準を合わせることができる十字レチクル。

• 読み取り視野内の多数のバーコードから特定のバーコードを読み取るピックリスト モード。 このソリューションでは、高度なカメラ技術を使用してバーコードのデジタル画像を撮影し、先進の ソフトウェア読み取りアルゴリズムを実行して画像からデータを抽出します。データ収集

内蔵リニア イメージャ搭載のデバイスは、次の機能を備えています。

• 最も一般的な 1-D コード タイプを含む、各種バーコード シンボル体系の読み取り。

• 容易な読み取り操作を可能にする直感的な照準機能。 イメージャは、イメージングの技術を使用してバーコードの画像を撮影し、画像をメモリに保存して、先進 のソフトウェア読み取りアルゴリズムを実行し、画像からバーコード データを抽出します。

内蔵イメージャ搭載のデバイスは、次の 2 つの動作モードをサポートしています。各モードは、スキャン ボ タンを押して有効にします。

• 読み取りモード: このモードでは、デバイスは読み取り視野内にあるバーコードを見つけて読み取ります。 スキャン ボタンを押している間、またはバーコードを読み取るまで、イメージャはこのモードのままに

ピック リスト モードを有効にするには、DataWedge で設定するか、API コマンドを使ってアプリケーション内で設

• ピック リスト モード : このモードでは、デバイスの読み取り視野内に複数のバーコードが存在する場合 に、選択的にバーコードを読み取れます。選択的に読み取るには、目的のバーコードに照準の十字または ドットを合わせて、そのバーコードのみを読み取ります。この機能は、複数のバーコードが含まれている ピック リストや、複数のタイプ (1D または 2D) のバーコードが含まれている製造ラベルや輸送ラベルの 読み取りに適しています。

基本マルチバーコード モードを有効にするには、DataWedge で設定するか、API コマンドを使ってアプリケーショ

• 基本マルチバーコード モード : このモードでは、デバイスは読み取り視野内にある特定数の一意なバーコ ードを見つけて読み取ります。スキャン ボタンを押している間、またはすべてのバーコードを読み取る まで、デバイスはこのモードのままになります。統合 SE2100 または SE4710 イメージャでのみ使用可能

• デバイスは、プログラムされた数の一意なバーコードのスキャンを試行します (2 から 10 まで )。

• 重複バーコード ( 同じシンボル体系のタイプとデータ ) がある場合、重複バーコードの 1 つだけが読み 取られ、残りは無視されます。ラベルに 2 つの重複バーコードと別の 2 つの異なるバーコードがある 場合、そのラベルからは、最大 3 つのバーコードが読み取られます。1 つは重複として無視されます。

• 複数のシンボル体系のバーコードを一緒に取得できます。たとえば、基本マルチバーコード スキャン の指定数量が 4 で、2 つのバーコードがシンボル体系 Code 128、他の 2 つはシンボル体系 Code 39

• 一意なバーコードの数がデバイスに指定されていない場合は、デバイスを近づけて追加のバーコード を収集するか、タイムアウトが発生するまで、データは読み取られません。デバイスの読み取り視野 内に、指定された数よりも多くのバーコードが含まれている場合、一意なバーコードの指定数に達す るまで、デバイスはバーコードをランダムに読み取ります。たとえば、数が 2 に設定されていて、8 つのバーコードが表示されている場合、デバイスは最初に検出した 2 つの一意なバーコードを読み取 り、データをランダムな順番で返します。

• 基本マルチバーコード モードでは、連結バーコードはサポートされていません。データ収集

RS507/RS507x ハンズフリー イメージャ RS507 および RS507x ハンズフリー イメージャは、一次元と二次元のバーコード シンボル体系のウェアラ ブル バーコード スキャン ソリューションです。このスキャナは、デバイスへの Bluetooth ヒューマン イン タフェース デバイス (HID) 接続をサポートします。 図 83 RS507/RS507x ハンズフリー イメージャ 詳細については、『RS507/RS507x Hands-free Imager Product Reference Guide』を参照してください。 RS6000 Bluetooth リング スキャナ RS6000 Bluetooth リング スキャナは、一次元と二次元のバーコード シンボル体系のウェアラブル バーコー ド スキャン ソリューションです。 図 84 RS6000 Bluetooth リング スキャナ 詳細については、『RS6000 Bluetooth Ring Scanner Product Reference Guide』を参照してください。データ収集

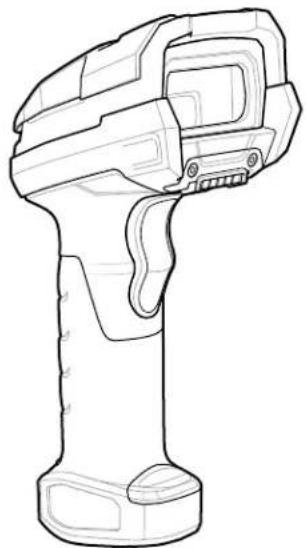

DS3678 デジタル スキャナ コードレス DS3678 は、一次元と二次元のバーコードの高度な全方向スキャン性能を備え、軽量かつ高度な 人間工学に基づいて設計されています。 図 85 DS3678 デジタル スキャナ 詳細については、『DS36X8 Digital Scanner Product Reference Guide』を参照してください。 LI3678 リニア スキャナ コードレス LI3678 は、長時間にわたって簡単かつ快適に利用できる、優れたスキャン性能と高度な人間工学を 統合した軽量スキャナです。 図 86 LI3678 リニア スキャナ 詳細については、『LI36X8 Linear Scanner Product Reference Guide』を参照してください。データ収集

DS2278 デジタル スキャナ DS2278 デジタル イメージャ スキャナは、性能や機能を低下させることなく 1D と 2D の両方のバーコードを

図 87 DS2278 デジタル スキャナ 詳細については、『DS22788 Digital Scanner Product Reference Guide』を参照してください。 スキャン操作に関する考慮事項 通常、スキャン操作は、照準合わせ、スキャン、読み取りなど、すぐに習得可能ないくつかの読み取り試行 操作から構成されますが、最適なスキャン効率を実現するためにも次のことを考慮してください。

• 範囲 : スキャナは、特定の読み取り距離 ( バーコードからの最小距離と最大距離の範囲内 ) に最適化され ています。この範囲は、バーコードの密度とスキャン デバイスの光学系によって異なります。高速で一 貫性を持って読み取るには範囲内でスキャンします。近すぎたり遠すぎたりすると、正しく読み取ること ができません。スキャナを近づけたり遠ざけたりして、スキャンするバーコードの適切な読み取り距離を

• 角度 : スキャン角度は、すばやく読み取るために重要です。バーコードに当たったレーザー光線が反射し てスキャナに直接戻ってくるような角度でスキャンした場合、この正反射によりスキャナは読み取れなく なります。これを回避するには、光線が直接戻ってこないような角度でバーコードをスキャンしてくださ い。スキャナは正しく読み取るために、散乱した反射光線を収集する必要があるので、あまりに鋭角な角 度ではスキャンしないでください。少し練習すれば、適切な許容範囲を確認できます。

• シンボルが大きい場合は、デバイスを離してください。

• シンボルのバーの間隔が狭い場合は、デバイスを近づけてください。 注 : スキャン手順は、アプリとデバイスの構成によって異なります。アプリによっては、スキャン手順が上 記とは異なる場合があります。 内部イメージャによるスキャン バーコードを読み取るには、スキャン対応アプリケーションが必要です。このデバイスには、ユーザーがイ メージャでバーコード データを読み取ったり、バーコード コンテンツを表示したりできる、DataWedge ア プリが含まれています。 内部イメージャでスキャンするには、以下の手順に従います。

1. アプリがデバイスで開かれていること、およびテキスト フィールドがフォーカスされている ( テキスト

カーソルがテキスト フィールドにある ) ことを確認します。データ収集

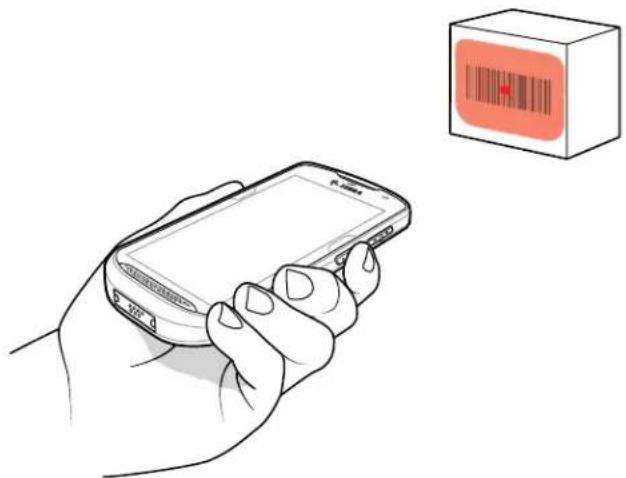

2. デバイスの上部にある出力ウィンドウをバーコードに向けます。

3. スキャン ボタンを押したままにします。

照準を合わせるための赤色のレーザー照準パターンがオンになります。

デバイスがピックリスト モードの場合、十字またはドットの照準がバーコードに当たるまでイメージャはバーコー

4. バーコードが照準パターンの十字の領域に納まっていることを確認します。照準ドットにより、明るい照

明条件での視認性が高まります。 図 89 照準パターン 図 90 複数のバーコードがある場合のピック リスト モード

5. デフォルト設定の場合、データ収集 LED が緑色で点灯してビープ音が鳴り、バーコードの読み取りが正

常に完了したことが示されます。データ収集

イメージャの読み取りは、通常、瞬時に行われます。精度の悪いバーコードや読み取りづらいバーコードの場合は、 スキャン ボタンを押し続けると、デバイスがデジタル写真 (画像) を撮影する手順を繰り返します。

7. バーコード コンテンツ データが、テキスト フィールドに表示されます。

内蔵カメラによるスキャン バーコードを読み取るには、スキャン対応アプリケーションが必要です。このデバイスには、ユーザーがイ メージャでバーコード データを読み取ったり、バーコード コンテンツを表示したりできる、DataWedge ア プリが含まれています。 内蔵カメラでスキャンするには、次の手順に従います。

暗い照明下でバーコード データを読み取る場合、DataWedge アプリケーションで、[Illumination mode] (照明モード) を

1. アプリがデバイスで開かれていること、およびテキスト フィールドがフォーカスされている ( テキスト

カーソルがテキスト フィールドにある ) ことを確認します。

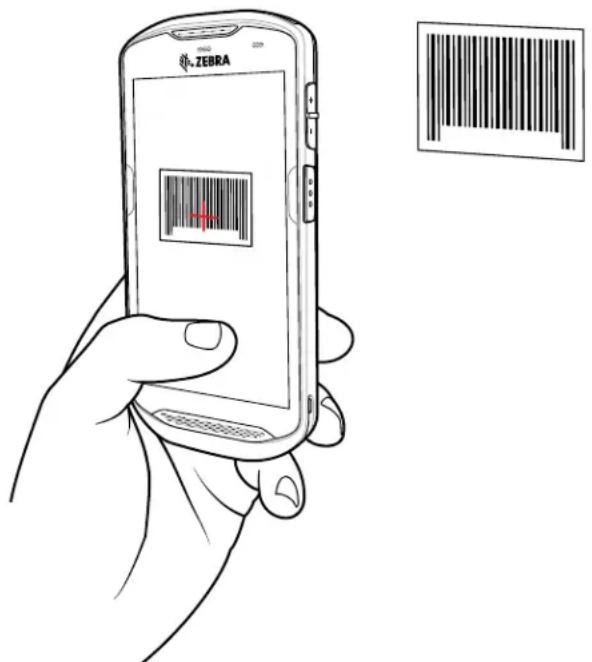

2. デバイスの背面にある出力ウィンドウをバーコードに向けます。

3. スキャン ボタンを押したままにします。デフォルトで、プレビュー ウィンドウが画面に表示されます。

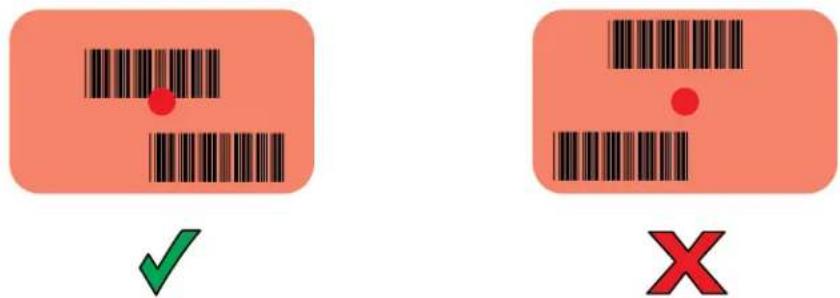

ピックリスト モードが有効になっているときに、バーコードが画面の赤い照準の中央に来るようにデバイスを動か

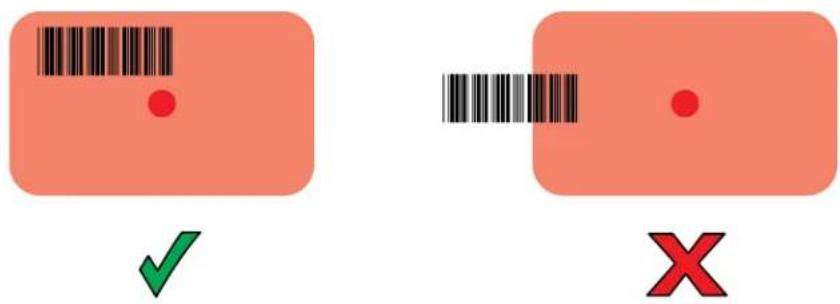

4. バーコードが画面に表示されるまでデバイスを移動します。

5. 読み取り LED が緑色で点灯してビープ音が鳴り、デバイスが振動して、バーコードの読み取りが正常に

完了したことが示されます ( デフォルト設定の場合 )。

6. 読み取られたデータがテキスト フィールドに表示されます。データ収集

RS6000 Bluetooth リング スキャナによるスキャン バーコードを読み取るには、スキャン対応アプリが必要です。デバイスには、ユーザーがスキャナでバーコ ード データを読み取ったり、バーコード コンテンツを表示したりできる、DataWedge アプリがあります。 RS6000 でスキャンするには、次の手順に従います。

1. RS6000 をデバイスとペアリングします。詳細については、128 ページの 「Simple Serial Interface を使

用してペアリングする」または 129 ページの 「Bluetooth ヒューマン インタフェース デバイスを使用し てペアリングする」を参照してください。

2. アプリがデバイスで開かれていること、およびテキスト フィールドがフォーカスされている ( テキスト

カーソルがテキスト フィールドにある ) ことを確認します。

3. RS6000 をバーコードに向けます。

図 92 RS6000 でのバーコード スキャン操作

照準を合わせるための赤色のレーザー照準パターンがオンになります。照準パターンの十字の領域にバー コードが納まっていることを確認します。照準ドットにより、明るい照明条件での視認性が高まります。 RS6000 LED が緑色に点灯してビープ音が鳴り、バーコードの読み取りが正常に完了したことが示されま す。RS6000 がピック リスト モードの場合、十字の照準の中心がバーコードに当たるまで、RS6000 は バーコードを読み取りません。データ収集

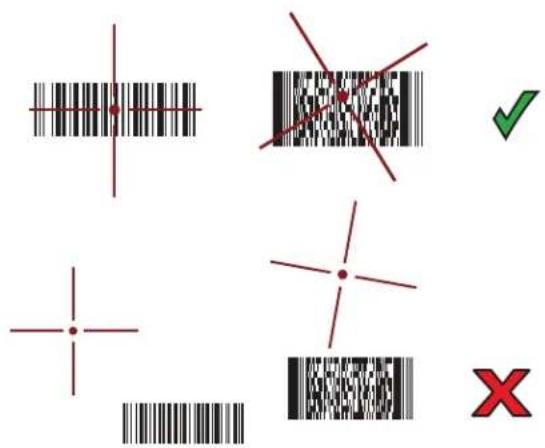

図 93 RS6000 の照準パターン 図 94 RS6000 ピック リスト モード : 複数のバーコードが照準パターン内にある場合

5. 読み取られたデータがテキスト フィールドに表示されます。

RS507/RS507X ハンズフリー イメージャによるスキャン バーコードを読み取るには、スキャン対応アプリが必要です。デバイスには、ユーザーがスキャナでバーコ ード データを読み取ったり、バーコード コンテンツを表示したりできる、DataWedge アプリがあります。 RS507/RS507X でスキャンするには、次の手順に従います。

1. RS507/RS507X をデバイスとペアリングします。詳細については、128 ページの 「Simple Serial

Interface を使用してペアリングする」または 127 ページの 「Near Field Communication を使用して HID モードでペアリングする」を参照してください。

2. アプリがデバイスで開かれていること、およびテキスト フィールドがフォーカスされている ( テキスト

カーソルがテキスト フィールドにある ) ことを確認します。データ収集

3. RS507/RS507X をバーコードに向けます。

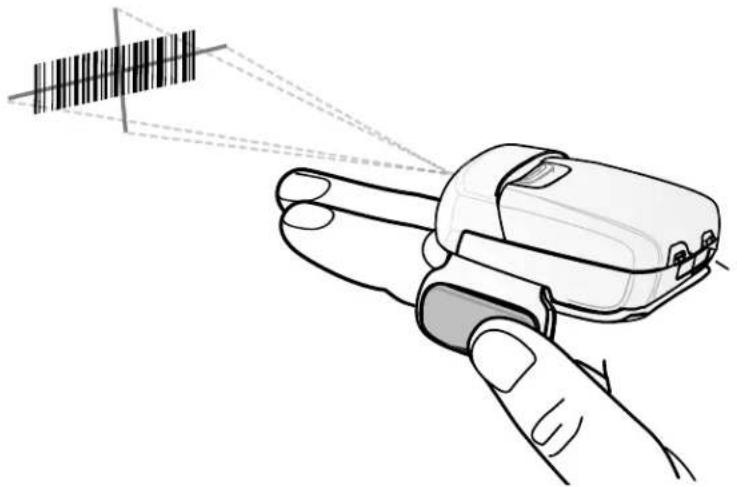

図 95 RS507/RS507X でのバーコード スキャン操作

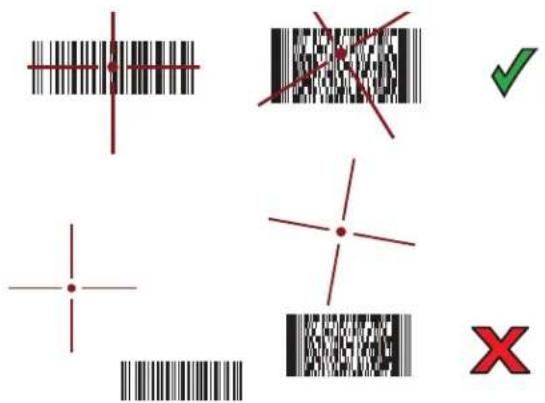

照準を合わせるための赤色のレーザー照準パターンがオンになります。照準パターンの十字の領域にバー コードが納まっていることを確認します。照準ドットにより、明るい照明条件での視認性が高まります。

RS507/RS507X LED が緑色に点灯してビープ音が鳴り、バーコードの読み取りが正常に完了したことが

示されます。RS507/RS507X がピック リスト モードの場合、十字の照準の中心がバーコードに当たるま で、RS507/RS507X はバーコードを読み取りません。 図 96 RS507/RS507X の照準パターン 図 97 RS507/RS507X ピック リスト モード : 複数のバーコードが照準パターン内にある場合

5. 読み取られたデータがテキスト フィールドに表示されます。データ収集

DS3678 Bluetooth スキャナによるスキャン DS3678 でスキャンするには、次の手順に従います。

1. DS3678 をデバイスとペアリングします。詳細については、130 ページの 「Bluetooth スキャナのペアリ

2. アプリがデバイスで開かれていること、およびテキスト フィールドがフォーカスされている ( テキスト

カーソルがテキスト フィールドにある ) ことを確認します。

3. DS3678 をバーコードに向けます。

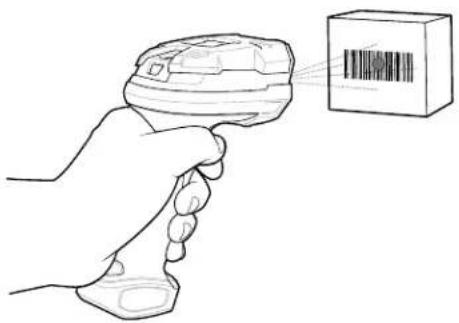

図 98 DS 3678 ( 図は -SR) によるバーコードスキャン

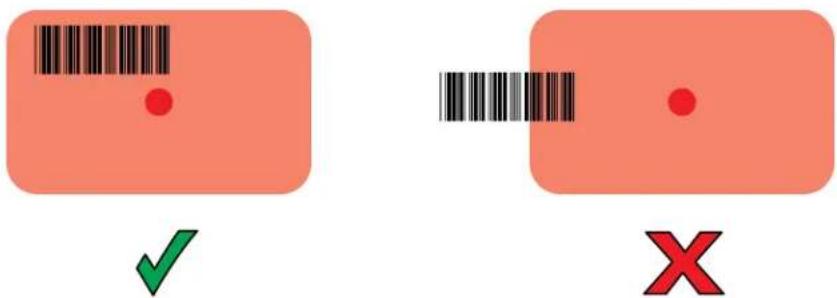

照準パターンの領域にバーコードが納まっていることを確認します。照準ドットにより、明るい照明条件 での視認性が高まります。 図 99 DS3678-SR の照準パターン 図 100 DS3678-SR ピック リスト モード : 複数のバーコードが照準パターン内にある場合

5. 読み取られたデータがテキスト フィールドに表示されます。データ収集

LI3678 リニアイメージャによるスキャン LI3678 でスキャンするには、次の手順に従います。

1. LI3678 をデバイスとペアリングします。詳細については、130 ページの 「Bluetooth スキャナのペアリ

2. アプリがデバイスで開かれていること、およびテキスト フィールドがフォーカスされている ( テキスト

カーソルがテキスト フィールドにある ) ことを確認します。

3. LI3678 をバーコードに向けます。

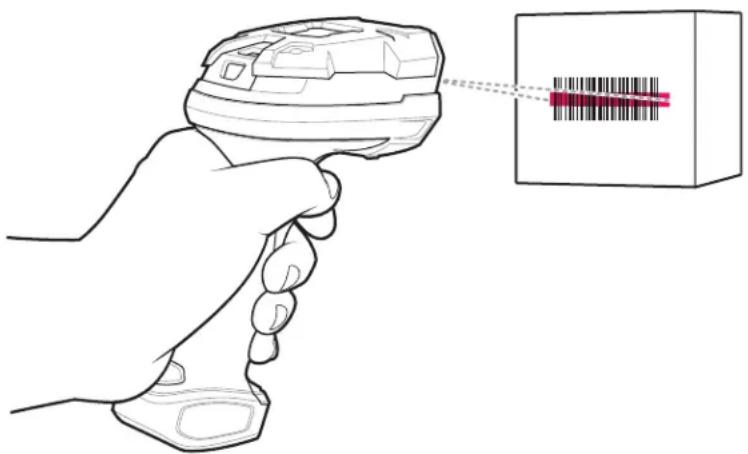

図 101 LI3678 でのバーコード スキャン操作

5. 照準パターンがバーコード全体に重なっていることを確認してください。

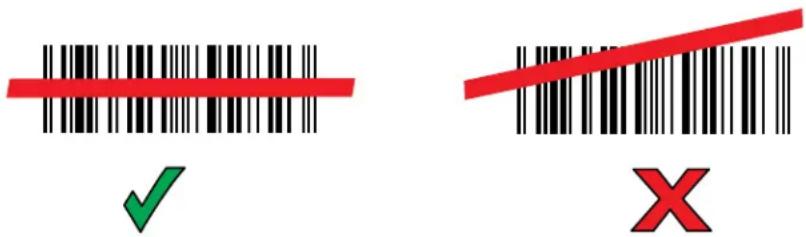

図 102 LI3678-SR の照準パターン

6. 読み取りが成功すると、スキャナからビープ音が鳴り、LED が緑色に 1 回点滅します。

7. 読み取られたデータがテキスト フィールドに表示されます。

DS2278 デジタルスキャナによるスキャン DS2278 でスキャンするには、次の手順に従います。

1. DS278 をデバイスとペアリングします。詳細については、130 ページの 「Bluetooth スキャナのペアリン

2. アプリがデバイスで開かれていること、およびテキスト フィールドがフォーカスされている ( テキスト

カーソルがテキスト フィールドにある ) ことを確認します。データ収集

図 103 DS2278 でのバーコード スキャン操作

5. 照準パターンがバーコード全体に重なっていることを確認してください。

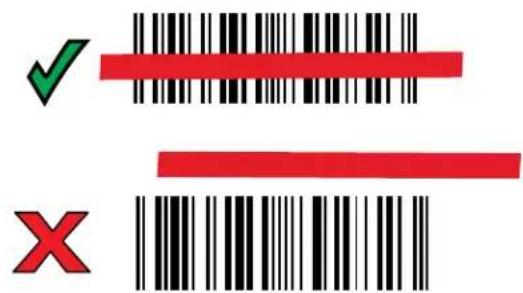

図 104 DS2278 の照準パターン

6. 読み取りに成功すると、スキャナからビープ音が鳴り、LED が点滅して、スキャンラインがオフになり

7. 読み取られたデータがテキスト フィールドに表示されます。

RS507/RS507X/RS6000 ハンズフリー イメージャのペアリング 以下のいずれかの方法により、RS507/RS507X または RS6000 イメージャをデバイスに接続します。

• Bluetooth ヒューマン インタフェース デバイス (HID) モード Near Field Communication を使用してペアリングする デバイスでは、NFC を使用して RS6000 とペアリングできます。

RS6000 のみ。 NFC を使用してペアリングするには、次の手順に従います。

1. RS6000 が SSI モードになっていることを確認します。詳細については、『RS6000 User Guide』を参照

2. NFC がデバイスで有効になっていることを確認します。

3. RS6000 の NFC アイコンとデバイスの NFC アイコンを合わせます。

RS6000 がデバイスとの接続を確立しようとしていることを示す、青色の状態 LED が点滅します。接続 が確立されると、状態 LED が消灯し、RS6000 から低いビープ音と高いビープ音が続けて鳴ります。 通知がデバイスの画面に表示され、 アイコンがステータス バーに表示されます。 図 105 NFC アンテナを合わせる Near Field Communication を使用して HID モードでペアリングする

デバイスは、NFC を使用して RS6000 と HID モードでペアリングできます。

RS6000 のみ。 NFC を使用して HID モードでペアリングするには、次の手順に従います。

1. NFC がデバイスで有効になっていることを確認します。

2. デバイスで Bluetooth が有効になっていることを確認します。

3. RS6000 をヒューマン インタフェース デバイス (HID) モードに設定します。RS6000 がすでに HID モー

ドになっている場合は、手順 4 に進みます。 a. バッテリを RS6000 から取り出します。 b. 復元キーを長押しします。 c. バッテリを RS6000 に取り付けます。 d. さえずりのような音が鳴ってスキャン LED が緑色に点滅するまで、復元キーを約 5 秒間押し続けます。 e. 以下のバーコードをスキャンして、RS6000 を HID モードに設定します。 図 106 RS6000 Bluetooth HID バーコード

4. バッテリを RS6000 から取り出します。

5. バッテリを RS6000 に再度取り付けます。

6. RS6000 の NFC アイコンとデバイスの NFC アイコンを合わせます。

RS6000 がデバイスとの接続を確立しようとしていることを示す、青色の状態 LED が点滅します。接続 が確立されると、状態 LED が消灯し、RS6000 から低いビープ音と高いビープ音が続けて鳴ります。 通知がデバイスの画面に表示され、 アイコンがステータス バーに表示されます。 図 107 NFC アンテナを合わせる Simple Serial Interface を使用してペアリングする

SSI を使用して RS507/RS507X または RS6000 をデバイスとペアリングするには、次の手順に従います。

1. ホーム画面の一番下から上にスワイプし、 にタッチします。

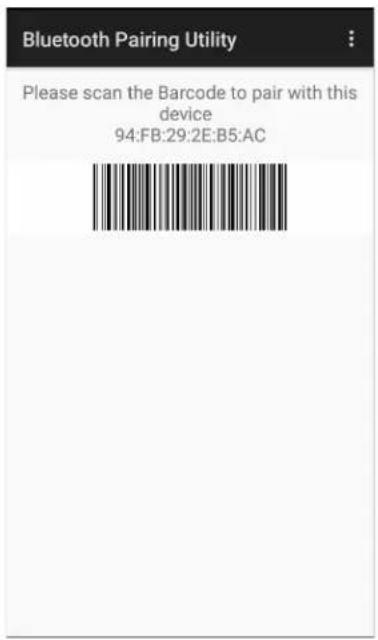

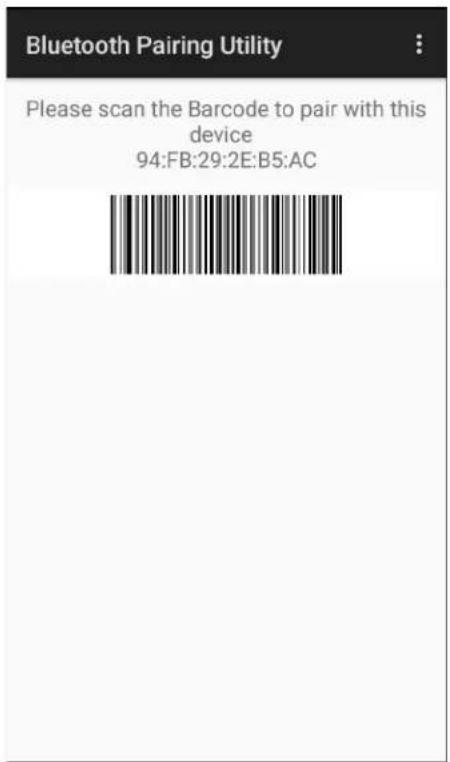

図 108 [Bluetooth Pairing Utility] (Bluetooth ペアリング ユーティリティ )

2. RS507/RS507X または RS6000 を使用して、画面のバーコードをスキャンします。

RS507/RS507X または RS6000 から、高いビープ音と低いビープ音が交互に鳴ります。スキャン LED が

緑色に点滅し、RS507/RS507X または RS6000 がデバイスとの接続を確立しようとしていることが示さ

れます。接続が確立されると、スキャン LED が消え、RS507/RS507X または RS6000 から、低いビープ

音と高いビープ音が続けて鳴ります。 通知が [Notification] ( 通知 ) パネルに表示され、 アイコンがステータス バーに表示されます。 Bluetooth ヒューマン インタフェース デバイスを使用してペアリングする

HID を使用して RS507/RS507X または RS6000 をデバイスとペアリングするには、次の手順に従います。

1. 両方のデバイスで Bluetooth が有効になっていることを確認します。

2. 検出する Bluetooth デバイスが検出可能なモードになっていることを確認します。

3. 2 つのデバイスの距離が 10m (32.8 フィート ) 以上離れていないことを確認します。

4. RS507/RS507X または RS6000 をヒューマン インタフェース デバイス (HID) モードに設定します。

RS507/RS507X または RS6000 がすでに HID モードになっている場合は、手順 5 に進みます。

a. バッテリを RS507/RS507X または RS6000 から取り出します。 b. 復元キーを長押しします。 c. バッテリを RS507/RS507X または RS6000 に取り付けます。 d. さえずりのような音が鳴ってスキャン LED が緑色に点滅するまで、復元キーを約 5 秒間押し続けます。 e. 以下のバーコードをスキャンして、RS507/RS507X または RS6000 を HID モードに設定します。 図 109 RS507 Bluetooth HID バーコード 図 110 RS6000 Bluetooth HID バーコード

5. バッテリを RS507/RS507X または RS6000 から取り出します。

6. バッテリを RS507/RS507X または RS6000 に再度取り付けます。

7. ステータス バーから下にスワイプしてクイック アクセス パネルを開き、 にタッチします。

8. [Bluetooth] にタッチします。

9. [Pair new device] ( 新しいデバイスをペアリング ) にタッチします。エリア内に検出できる Bluetooth デ

バイスの検索が開始され、[Available devices] ( 使用可能なデバイス ) にデバイスのリストが表示されま

10.リストをスクロールし、RS507/RS507X または RS6000 を選択します。 デバイスが RS507/RS507X または RS6000 に接続されると、デバイス名の下に [Connected] ( 接続済み ) と表示されます。Bluetooth デバイスが [Paired devices] ( ペアリング済みデバイス ) リストに追加され、 信頼された ( ペアリングされた ) 接続が確立されます。データ収集

画面に通知が表示され、 アイコンがステータス バーに表示されます。 Bluetooth スキャナのペアリング Bluetooth ヒューマン インタフェース デバイス (HID) モードで、スキャナをデバイスに接続します。 Simple Serial Interface を使用してペアリングする SSI を使用してスキャナをデバイスとペアリングするには、次の手順に従います。

1. 2 つのデバイスの距離が 10m (32.8 フィート ) 以上離れていないことを確認します。

2. スキャナにバッテリを取り付けます。

3. デバイスのホーム画面で、画面の一番下から上にスワイプし、 にタッチします。

図 111 [Bluetooth Pairing Utility] (Bluetooth ペアリング ユーティリティ )

4. スキャナを使用して、画面のバーコードをスキャンします。

スキャナから、高いビープ音と低いビープ音が交互に計 4 回鳴ります。スキャン LED が緑色に点滅し、 スキャナがデバイスとの接続を確立しようとしていることが示されます。接続が確立されると、スキャン LED が消え、スキャナから、低いビープ音と高いビープ音が続けて鳴ります。

5. デバイスで にタッチします。データ収集

Bluetooth ヒューマン インタフェース デバイスを使用してペアリングする HID を使用してスキャナをデバイスとペアリングするには、次の手順に従います。

1. バッテリをスキャナから取り出します。

3. スキャナを再起動したら、以下のバーコードをスキャンして、スキャナを HID モードに設定します。

図 112 Bluetooth HID Classic バーコード

4. デバイスで、ステータス バーから下にスワイプしてクイック アクセス パネルを開き、 にタッチします。

5. [Bluetooth] にタッチします。

6. [Pair new device] ( 新しいデバイスをペアリング ) にタッチします。デバイスで、エリア内に検出できる

Bluetooth デバイスの検索が開始され、[Available devices] ( 使用可能なデバイス ) にデバイスのリストが

7. リストをスクロールして XXXXX xxxxxx (XXXXX はスキャナで xxxxxx はシリアル番号 ) を選択します。

スキャナに接続されると、デバイス名の下に [Connected] ( 接続済み ) が表示され、スキャナからビープ 音が 1 回鳴ります。Bluetooth デバイスが [Paired devices] ( ペアリング済みデバイス ) リストに追加さ れ、信頼された ( ペアリングされた ) 接続が確立されます。データ収集

DataWedge DataWedge は、コードを作成せずに、アプリケーションに高度なバーコード スキャン機能を追加するユー ティリティです。これはバックグラウンドで実行され、組み込み型のバーコード スキャナへのインタフェー スを処理します。収集されたバーコード データはキーストロークに変換され、キーパッドで入力したかのよ うに、目的のアプリケーションに送信されます。 DataWedge を設定するには、デバイスの 『Integrator Guide』または 『Product Reference Guide』を参照し

1. ホーム画面の一番下から上にスワイプし、 にタッチします。

2. > [Settings] ( 設定 ) の順にタッチします。

3. [DataWedge enabled] (DataWedge の有効化 ) チェックボックスにタッチします。青色のチェックマーク

がチェックボックスに表示され、DataWedge が有効になったことが示されます。

1. ホーム画面の一番下から上にスワイプし、 にタッチします。

2. > [Settings] ( 設定 ) の順にタッチします。

3. [DataWedge enabled] (DataWedge の有効化 ) チェックボックスにタッチします。チェックボックスから

青色のチェックマークが消え、DataWedge が無効になったことが示されます。

このセクションでは、次の無線機能について説明します。

• 無線ローカル エリア ネットワーク (WLAN)

無線ローカル エリア ネットワーク 無線ローカル エリア ネットワーク (WLAN) を使用すると、屋内でデバイスの無線通信が可能になり ます。WLAN でデバイスを使用するには、WLAN を実行するために必要なハードウェア ( インフラ ストラクチャとも呼ばれる ) を施設にセットアップする必要があります。この通信を有効にするに は、インフラストラクチャとデバイスを正しく設定する必要があります。 インフラストラクチャの設定方法については、インフラストラクチャ ( アクセス ポイント (AP)、ア クセス ポート、スイッチ、Radius サーバーなど ) に付属しているマニュアルを参照してください。 選択した WLAN セキュリティ方式を適用するようにインフラストラクチャを設定したら、[Wireless & networks] (無線とネットワーク) 設定を使用して、そのセキュリティ方式に適合するようにデバイ スを設定してください。 デバイスは、次の WLAN セキュリティ オプションをサポートします。

• EAP-FAST:MSCHAPv2 および GTC 認証を使用します。 ステータスバーには、Wi-Fi ネットワークが利用できるかどうかを示すアイコンと、Wi-Fi の状態を示 すアイコンが表示されます。詳細については、37 ページの 「ステータス バー」を参照してください。 注 : バッテリの寿命を延ばすには、使用していないときに Wi-Fi をオフにします。無線

Wi-Fi ネットワークのスキャンと接続 Wi-Fi ネットワークをスキャンして接続するには、次の手順に従います。

1. ステータス バーから下にスワイプして、クイック アクセス パネルを開きます。

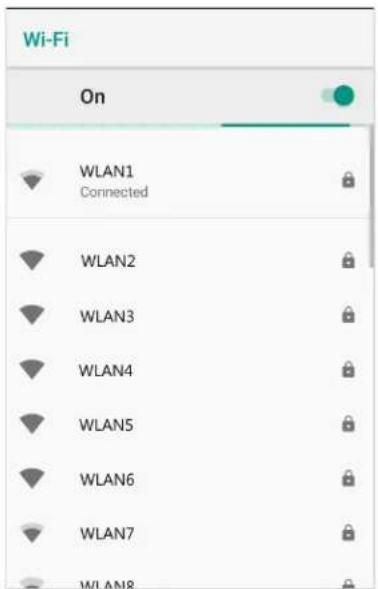

2. [Wi - Fi] にタッチして、[Wi-Fi] 画面を開きます。デバイスはエリア内の WLAN を検索して一覧表示しま

3. リストをスクロールし、使用する WLAN ネットワークを選択します。

4. 公開ネットワークの場合は、プロファイルを一度タッチするか長押しして [Connect to network] ( ネット

ワークに接続 ) を選択します。また、セキュア ネットワークの場合は、要求されるパスワードまたはその 他の認証情報を入力してから、[Connect] ( 接続 ) にタッチします。詳細については、システム管理者に問

デバイスは、Dynamic Host Configuration Protocol (DHCP) プロトコルを使用して、ネットワークからネッ トワーク アドレスなどの必要な情報を取得します。固定インターネットプロトコル (IP) アドレスを使用し無線

てデバイスを設定する方法の詳細については、デバイスの 『Integrator Guide for more information』を参照

5. Wi-Fi の設定フィールドに、[Connected] ( 接続済み ) が表示され、デバイスが WLAN に接続されている

Wi-Fi ネットワークの削除 認識または接続されているネットワークを削除するには、次の手順に従います。

1. ステータス バーから下にスワイプしてクイック アクセス パネルを開き、 にタッチします。

2. [Network & Internet] ( ネットワークとインターネット ) > [W-FI] の順にタッチします。

3. リストの下部までスクロールして、[Saved networks] ( 保存済みのネットワーク ) にタッチします。

4. ネットワークの名前が表示されます。

5. ダイアログ ボックスで、[FORGET] ( 消去 ) にタッチします。

Bluetooth Bluetooth デバイスは、周波数ホッピング方式スペクトル拡散 (FHSS) 無線周波数 (RF) を使用して 2.4GHz の産業科学医療用 (ISM) バンド (802.15.1) でデータを送受信する無線通信が可能です。Bluetooth 無線テクノ ロジは、短距離 (10m/32.8 フィート ) 通信用に特別に開発された低消費電力の通信技術です。 Bluetooth 機能を搭載したデバイスは、プリンタ、アクセス ポイント、その他のモバイル デバイスといった Bluetooth 対応デバイスと、情報 ( ファイル、予定、タスクなど ) を交換できます。 デバイスでは、Bluetooth Low Energy がサポートされています。Bluetooth Low Energy は、医療、フィット ネス、セキュリティおよびホーム エンタテインメント業界のアプリケーションを対象としています。 Bluetooth の標準の範囲を確保しつつ、電力消費とコストの削減を可能にします。 適応型周波数ホッピング 適応型周波数ホッピング (AFH: Adaptive Frequency Hopping) は、固定周波数干渉を回避する方式で、 Bluetooth 音声通信に使用できます。AFH が機能するには、piconet (Bluetooth ネットワーク ) 内のすべての デバイスが AFH に対応している必要があります。デバイスの接続時および検出時に AFH は行われません。 802.11b で重要な通信を行っている場合は、Bluetooth 接続の確立や検出を行わないでください。Bluetooth の AFH は、次の 4 つの主なセクションから構成されています。

• チャネル分類 - チャネルごとに干渉を検出する方式、または定義済みのチャネル マスクで干渉を検出する

• リンク管理 - AFH 情報を調整して、Bluetooth ネットワーク全体に AFH 情報を配信します。

• ホップ シーケンス修正 - ホッピング チャネル数を選択的に削減して干渉を回避します。

• チャネル メンテナンス - 定期的にチャネルを再評価する方法です。 AFH が有効な場合、Bluetooth 無線は 802.11b 高速チャネルを通るのではなく、「ホッピング」します。AFH の共存性により、エンタープライズ デバイスはあらゆるインフラストラクチャでの動作が可能です。 デバイスの Bluetooth 無線は、Class 2 デバイス パワー クラスとして動作します。最大出力は 2.5mW で、 予想伝送距離は 10m (32.8 フィート ) です。伝送距離は、出力およびデバイスの違いや空間 ( 開放空間または 閉鎖されたオフィス空間 ) によって左右されるので、パワー クラスに基づいて伝送距離を判断することは困

注 : 802.11b での高速な動作が求められる場合は、Bluetooth 無線テクノロジの照会を実行することはお勧めしません。

現在の Bluetooth 仕様は、リンク レベルでセキュリティを定義しています。アプリケーションレベルのセキ ュリティは指定されていません。このため、アプリケーション開発者は、各自のニーズに応じてカスタマイ ズしたセキュリティ メカニズムを定義できます。リンクレベルのセキュリティは、ユーザー間ではなくデバ イス間に適用されるのに対して、アプリケーションレベルのセキュリティはユーザーごとに実装できます。 Bluetooth の仕様では、デバイスの認証に必要なセキュリティ アルゴリズムとプロシージャ、および必要に 応じてデバイス間で伝送されるデータを暗号化するためのセキュリティ アルゴリズムとプロシージャを定め ています。デバイスの認証は、Bluetooth の必須の機能ですが、リンクの暗号化は任意の機能です。 Bluetooth デバイスのペアリングは、デバイスを認証してデバイスのリンク キーを作成するための、初期化 キーを作成する方法で行われます。ペアリングしようとするデバイスの共通個人識別番号 (PIN) を入力する と、初期化キーが生成されます。PIN は無線では送信されません。デフォルトでは、Bluetooth スタックは、 キーが要求されたときにキーなしで応答します ( キー要求イベントに応答するかどうかはユーザー次第です )。Bluetooth デバイスの認証は、チャレンジレスポンス トランザクションをベースにしています。Bluetooth では、他の 128 ビットキーの作成に使用した PIN またはパスキーをセキュリティおよび暗号化のために使用 できます。暗号化キーは、ペアリング デバイスの認証に使用したリンク キーから導出されます。また、 Bluetooth 無線の制限された伝送距離と周波数の高速ホッピングにより、離れた場所からの傍受が困難である ことも特長の 1 つです。

• セキュリティ保護された環境でペアリングを行う

• PIN コードを公開しない、また PIN コードをデバイスに保存しない

• アプリケーションレベルのセキュリティを実装する Bluetooth プロファイル デバイスは、次の表に示す Bluetooth サービスに対応しています。 表 12 Bluetooth プ ロ フ ァ イル

サービス検索プロトコル (SDP) 既知のサービスおよび特殊なサービスの他、一般サービスの検索も処

シリアル ポート プロファイル (SPP) RFCOMM プロトコルを使った 2 台の Bluetooth ピア デバイス間で、 シリアル ケーブル接続のエミュレートが可能になります。たとえば、 デバイスをプリンタに接続できます。 オブジェクト プッシュ プロファ イル (OPP) デバイスとプッシュ サーバーの間で、オブジェクトのプッシュとプル

高品質オーディオ配信プロファ イル (A2DP) ステレオ並みの高品質な音声を無線ヘッドセットや無線ステレオ スピ ーカにストリーミング配信します。 オーディオ / ビデオ リモート制 御プロファイル (AVRCP) ユーザーがアクセスできる A/V 機器をデバイスで制御できるようにし ます。A2DP と組み合わせて使用できます。 パーソナル エリア ネットワーク (PAN) Bluetooth Network Encapsulation を使用して、Bluetooth リンクで L3 の ネットワーク機能を提供します。PANU ロールのみサポートされます。無線

Bluetooth の出力状態 Bluetooth 無線はデフォルトではオフになっています。

• [Suspend] ( サスペンド ) - デバイスがサスペンド モードに移行したときに、Bluetooth 無線はオンのまま

• [Airplane Mode] ( 機内モード ) - デバイスを [Airplane Mode] ( 機内モード ) に設定すると、Bluetooth 無線 がオフになります。機内モードをオフにすると、Bluetooth 無線が前の状態に戻ります。機内モードがオ ンの場合でも、必要に応じて Bluetooth 無線をオンにできます。 Bluetooth 無線出力 バッテリを節約する場合、または無線機器の使用が制限されている区域 ( 航空機内など ) に立ち入る場合は、 Bluetooth 無線をオフにします。無線をオフにすると、他の Bluetooth デバイスからのデバイス検出も接続も できなくなります。通信圏内の他の Bluetooth デバイスと情報を交換するには、Bluetooth 無線をオンにしま す。デバイスが近接した場所にあるに場合のみ Bluetooth 無線で通信してください。

バッテリを長持ちさせるには、未使用時に無線をオフにします。 Bluetooth を有効にする Bluetooth を有効にするには、次の手順に従います。 ヒューマン インタフェース デバ イス プロファイル (HID) Bluetooth キーボード、ポインティング デバイス、ゲーム デバイス、 およびリモート監視デバイスから接続できるようになります。 ヘッドセットプロファイル (HSP) Bluetooth ヘッドセットのようなハンズフリー デバイスから、デバイス の発信と着信を実行できるようになります。 ハンズフリープロファイル (HFP) カー ハンズフリー キットと車内のデバイスの間の通信を可能にします。 Phone Book Access Profile (PBAP) 車載キットと携帯デバイスの間で Phone Book オブジェクトの交換が 可能になるので、車載キットで着信通話の発信者の名前を表示し、 Phone Book をダウンロードして、ユーザーが車載ディスプレイから 通話を開始できるようになります。 アウト オブ バンド (OOB) ペアリング プロセスの際に使用される情報の交換を可能にします。 ペアリングは Bluetooth 無線で行いますが、OOB メカニズムからの情 報を必要とします。OOB を NFC で使用すると、時間のかかる検出プ ロセスを行う必要がなくなり、デバイスを近付けるだけでペアリング できるようになります。 Symbol Serial Interface (SSI) Bluetooth イメージャと通信できます。 一般属性プロファイル (GATT) Bluetooth Low Energy プロトコル用にプロファイルの検出と説明のサ ービスを提供します。セットに属性をグループ化してサービスを形成 する方法を定義します。 ダイヤルアップネットワーク (DUN) Bluetooth を介してインターネットやその他のダイヤルアップ サービス にアクセスするための標準を提供します。 一般アクセス プロファイル (GAP) デバイスの検出と認証に使用します。 OBEX (OBject EXchange) デバイス間のバイナリオブジェクトの交換が容易になります。 表 12 Bluetooth プ ロ フ ァ イル (続き ) プロファイル 説明無線

1. ステータス バーから下にスワイプして、クイック アクセス パネルを開きます。

2. にタッチして、Bluetooth をオンにします。

Bluetooth を無効にする Bluetooth を無効にするには、次の手順に従います。

1. ステータス バーから下にスワイプして、クイック アクセス パネルを開きます。

2. にタッチして、Bluetooth をオフにします。

Bluetooth デバイスを検出する デバイスは、検出されたデバイスとペアリングされていなくても、そのデバイスから情報を受信できます。 ただし、ペアリングしておくと、Bluetooth 無線をオンにした時点で、デバイスとペアリングされたデバイス は自動的に情報を交換します。通信圏内の Bluetooth デバイスを検出するには、次の手順に従います。

1. 両方のデバイスで Bluetooth が有効になっていることを確認します。

2. 検出する Bluetooth デバイスが検出可能なモードになっていることを確認します。

3. 2 つのデバイスの距離が 10m (32.8 フィート ) 以上離れていないことを確認します。

4. ステータス バーから下にスワイプして、クイック アクセス パネルを開きます。

5. [Bluetooth] にタッチします。

6. [MORE SETTINGS] ( その他の設定 ) にタッチします。[Bluetooth] 画面が表示されます。

7. [Pair new device] ( 新しいデバイスをペアリング ) にタッチします。デバイスで、エリア内に検出できる

Bluetooth デバイスの検索が開始され、[Available devices] ( 使用可能なデバイス ) にデバイスのリストが

8. リストをスクロールし、デバイスを選択します。[Bluetooth pairing request] (Bluetooth ペアリングのリク

エスト ) ダイアログ ボックスが表示されます。

9. 両方のデバイスで [Pair] ( ペアリング ) にタッチします。

10.Bluetooth デバイスが [Paired devices] ( ペアリング済みデバイス ) リストに追加され、信頼された ( ペア リングされた ) 接続が確立されます。 Bluetooth の名前の変更 デバイスには汎用の Bluetooth 名があり、他のデバイスに接続されると、デフォルトでこの名前が表示され

1. ステータス バーから下にスワイプしてクイック アクセス パネルを開き、 にタッチします。

2. [Connected devices] ( 接続済みのデバイス ) > [Bluetooth] の順にタッチします。

3. Bluetooth がオンになっていない場合は、スイッチにタッチし Bluetooth をオンにします。

4. [Device name] ( デバイス名 ) にタッチします。

5. 名前を入力して、[RENAME] ( 名前変更 ) にタッチします。無線

Bluetooth デバイスへの接続 ペアリングが完了したら、Bluetooth デバイスに接続します。

1. ステータス バーから下にスワイプしてクイック アクセス パネルを開き、 にタッチします。

2. [Connected devices] ( 接続済みのデバイス ) > [Bluetooth] の順にタッチします。

3. リストで、未接続の Bluetooth デバイスにタッチします。

接続すると、デバイス名の下に [Connected] ( 接続済み ) と表示されます。 Bluetooth デバイスのプロファイル選択 一部の Bluetooth デバイスには複数のプロファイルが含まれています。プロファイルを選択するには、次の

1. ステータス バーから下にスワイプしてクイック アクセス パネルを開き、 にタッチします。

2. [Connected devices] ( 接続済みのデバイス ) > [Bluetooth] の順にタッチします。

3. [Paired Devices] ( ペアリング済みデバイス ) リストで、デバイス名の隣にある にタッチします。

4. プロファイルをオンまたはオフにして、デバイスがプロファイルを使用できるようにします。

Bluetooth デバイスのペアリング解除 Bluetooth デバイスのペアリングを解除してすべてのペアリング情報を消去するには、次の手順に従います。

1. ステータス バーから下にスワイプしてクイック アクセス パネルを開き、 にタッチします。

2. [Connected devices] ( 接続済みのデバイス ) > [Bluetooth] の順にタッチします。

3. [Paired Devices] ( ペアリング済みデバイス ) リストで、デバイス名の隣にある にタッチします。

4. [FORGET] ( 消去 ) にタッチします。

NFC/HF RFID は、リーダーと非接触型スマート カード間の安全なトランザクションを可能にする短距離無

線接続技術です。この技術は、HF 13.56MHz の免許不要の帯域を利用し、ISO/IEC 14443 type A/B ( 近接 ) お よび ISO/IEC 15693 ( 近傍 ) 標準に基づいています。デバイスでは次の動作モードがサポートされています。

• カード エミュレーション モード NFC を使用して、デバイスで次を実行できます。

• 非接触型チケット、ID カードおよび ePassport などの非接触型カードの読み取り。無線

• SmartPoster やチケットなどの非接触型カードのほか、自動販売機などの NFC インタフェース搭載デバ イスに対する情報の読み取りと書き込み。

• サポート対象の医用センサからの情報の読み取り。

• プリンタ、リング スキャナ ( 例 : RS6000)、ヘッドセット ( 例 : HS3100) など、サポート対象の Bluetooth デバイスとのペアリング。

• 支払い、チケット、SmartPoster などの非接触型カードのエミュレート。 デバイスの NFC アンテナは、ユーザーが手に持った状態で、デバイスの上部から NFC カードを読み取れる ように配置されています。 NFC カードの読み取り NFC カードを読み取るには、次の手順に従います。

1. NFC 対応アプリケーションを起動します。

2. 次に示すように、デバイスを持ちます。

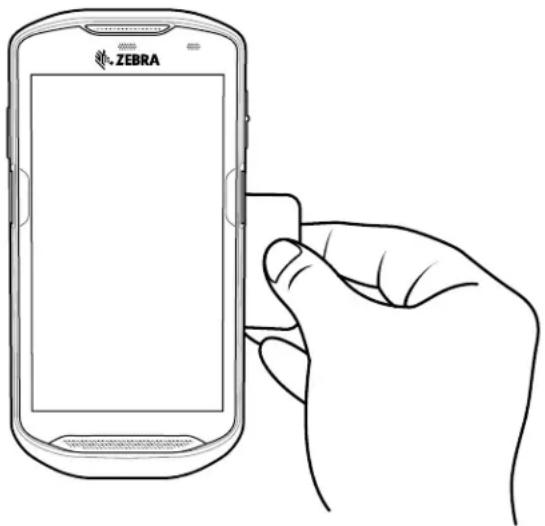

3. デバイスがカードを検出するまで、デバイスを NFC カードに近づけます。

4. トランザクションが完了するまで ( 通常はアプリケーションによって示される )、カードを固定したまま

NFC を使用した情報の共有 複数のデバイスを背中合わせにして、画面に表示されている Web ページ、連絡先カード、画像、YouTube のリンクまたは位置情報などのコンテンツを送信できます。 両方のデバイスがロックされていないこと、NFC をサポートしていること、および NFC と Android Beam の両方がオンになっていることを確認してください。

1. Web ページ、ビデオ、写真、または連絡先が含まれている画面を開きます。無線

2. デバイスの背面を、他のデバイスの背面に向けます。

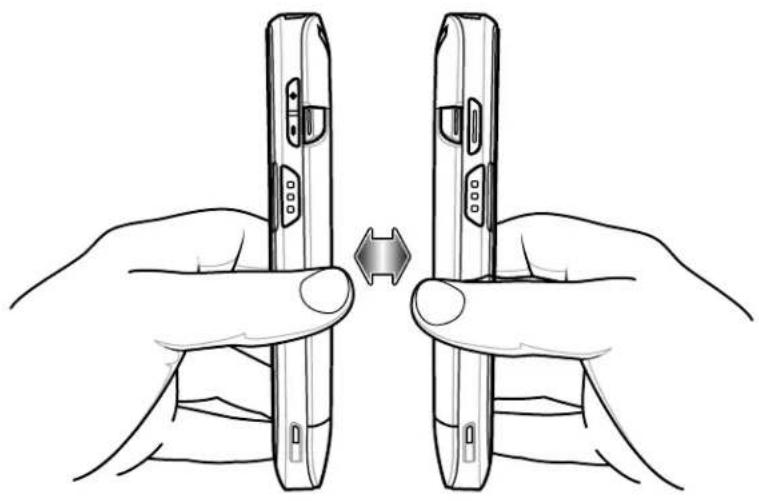

図 116 NFC を使用したデータの共有 デバイスが接続された時点で、サウンドが再生され、画面に表示されている画像のサイズが縮小され、 [Touch to beam] ( タッチして送信 ) というメッセージが表示されます。

[Cast] ( キャスト ) を使用して、Miracast 対応無線ディスプレイにデバイスの画面をミラー表示します。

1. ステータス バーから下にスワイプして [Quick Settings] ( クイック設定 ) バーを開き、 にタッチします。

2. [Connected Devices] ( 接続済みのデバイス ) にタッチします。

3. [Cast] ( キャスト ) にタッチします。

4. > [Enable wireless display] ( 無線ディスプレイを有効にする ) にタッチします。デバイスは近くの

Miracast デバイスを検索して一覧表示します。

5. デバイスにタッチしてキャストを開始します。

この章では、デバイス アクセサリの使用方法について説明します。

次の表に、デバイスで使用できるアクセサリを示します。 表 13 ア ク セサ アクセサリ 部品番号 説明

CRD-TC51-1SCU-01 デバイスの充電および通信用です。クレード

ル、電源 (PWR-BGA12V50W0WW)、および

DC 電源コードを含みます。 4 スロット充電専用クレードル (バッテリ充電器キット付き)

CRD-TC51-5SC4B-01 最大 4 台のデバイスと 4 個の予備バッテリを

(PWR-BGA12V108W0WW)、および DC 電源

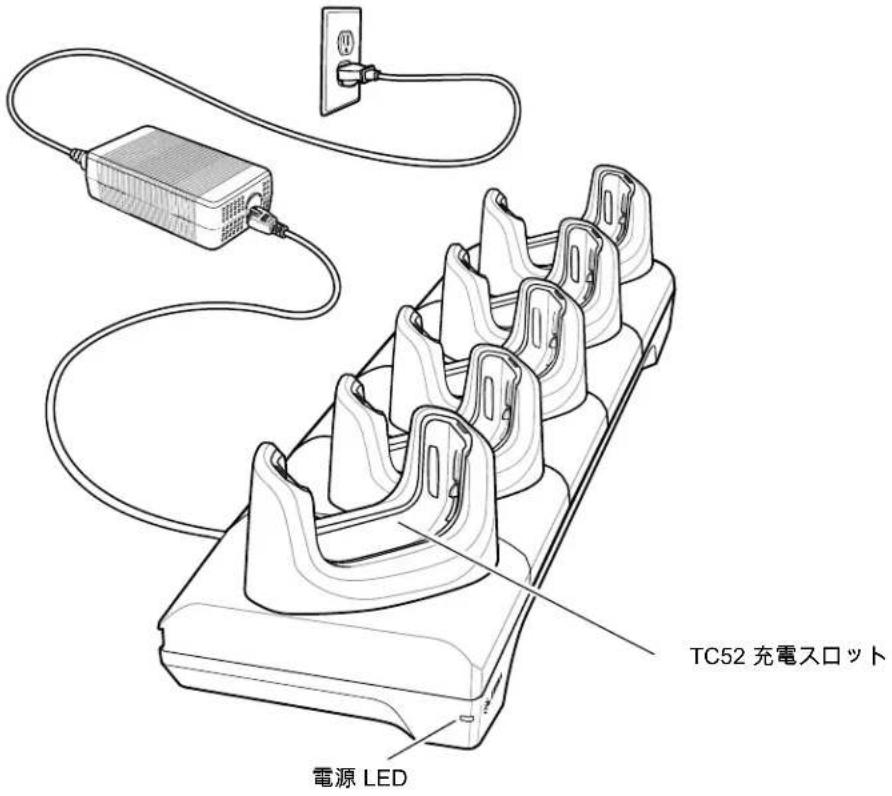

CRD-TC51-5SCHG-01 最大 5 台のデバイスを充電します。クレード

ル、電源 (PWR-BGA12V108W0WW)、および

DC 電源コードを含みます。 5 スロット イーサネット

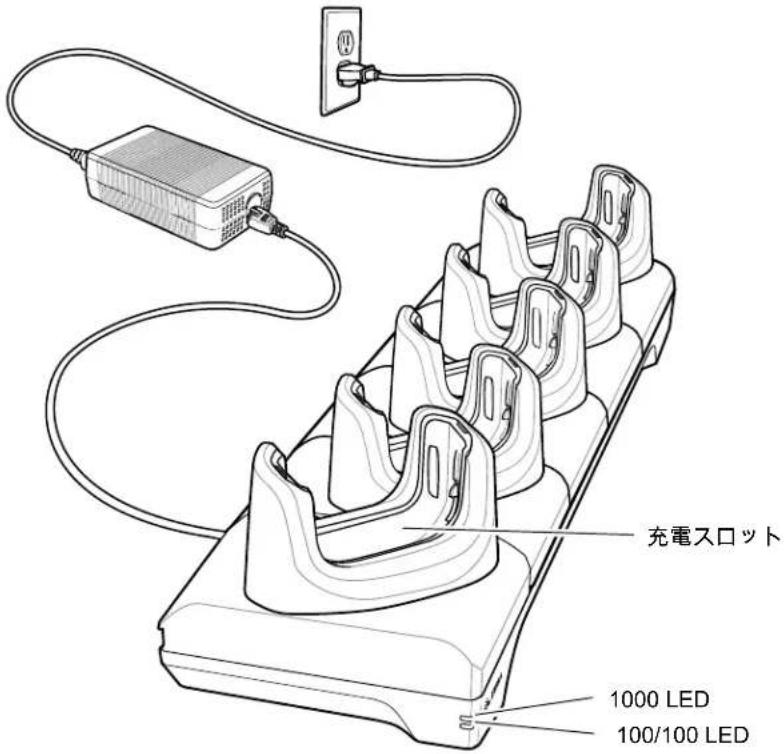

CRD-TC51-5SETH-01 最大 5 台のデバイスの充電およびイーサネッ

(PWR-BGA12V108W0WW)、および DC 電源

クレードル マウント BRKT-SCRD-SMRK-01 壁面またはラックに 5 スロット充電専用クレ ードル、5 スロット イーサネット クレード ル、および 4 スロット バッテリ充電器を取り

USB イーサネット アダプタ KT-TC51-ETH1-01 1 スロット USB/充電専用クレードル キットを

使用して、USB およびイーサネット通信を行

PowerPrecisionPlus バッテリ BTRY-TC51-43MA1-01

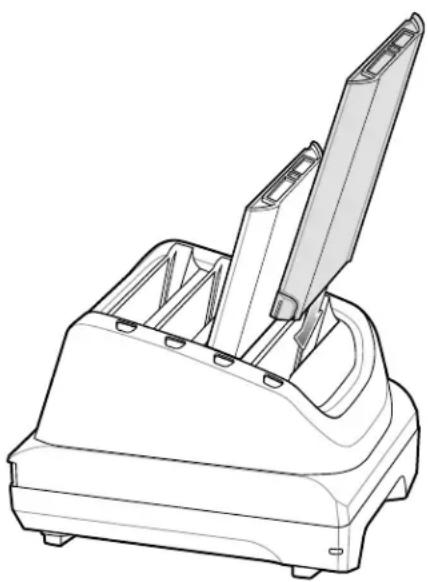

交換用バッテリ ( シングル パック )。 交換用バッテリ (10 パック )。 4 スロット バッテリ充電器キ

SAC-TC51-4SCHG-01 最大 4 個のバッテリ パックを同時に充電しま

(PWR-BGA12V50W0WW)、および DC 電源

充電専用車載用クレードル CRD-TC56-CVCD1-01 デバイスを充電するとともに、しっかりと固

定します。電源ケーブル CHG-AUTO-CLA1-01 または CHG-AUTO-HWIRE1-01 (別売り) が必要です。 充電ケーブルおよび通信ケーブル

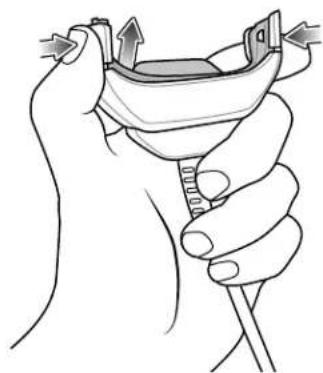

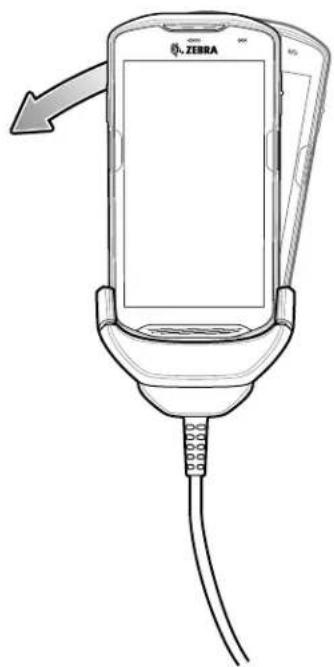

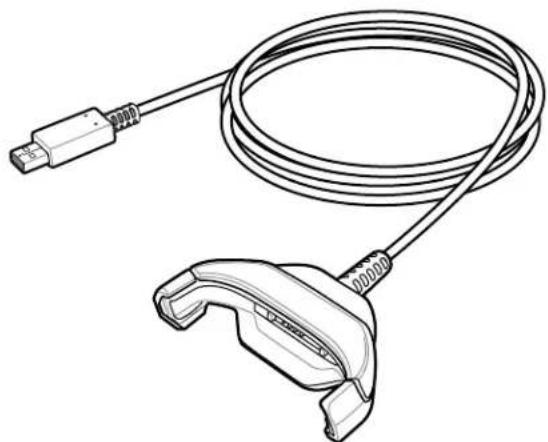

高耐久性充電 /USB ケーブル CBL-TC51-USB1-01 デバイスの通信および電源用です。電源

PWR-WUA5V12W0xx が必要です。 高耐久性 USB-C アダプタ ADPTR-TC56-USBC-01 USB-C ケーブル (CBL-TC5X-USBC2A-01) を 使用して、デバイスとの通信と電源供給を行

USB-C 通信充電ケーブル CBL-TC5X-USBC2A-01 UBC-A から USB-C で通信とデバイスへの電

USB 通信ケーブル 25-124330-01R 1 スロット USB/ 充電専用クレードルキットで

使用するマイクロ USB と USB の間の通信を

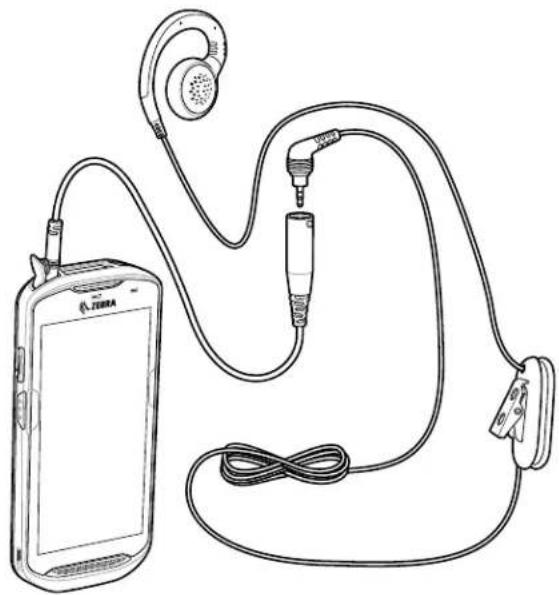

オーディオ アクセサリ 2.5mm オーディオ アダプタ CBL-TC51-HDST25-01 デバイスに差し込み、2.5mm プラグの有線ヘ ッドセットに音声を送ります。 2.5mm ヘッドセット HDST-25MM-PTVP-01 PTT 通話および VoIP 通話に使用します。 3.5mm オーディオ アダプタ CBL-TC51-HDST35-01 デバイスに差し込み、3.5mm カラード プラグ の有線ヘッドセットに音声を送ります。 3.5mm ヘッドセット HDST-35MM-PTVP-01 PTT 通話および VoIP 通話に使用します。

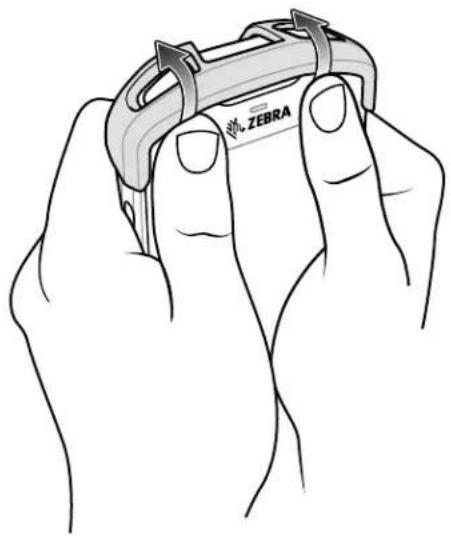

高耐久性ブーツ SG-TC5X-EXO1-01 デバイスの保護を強化します。

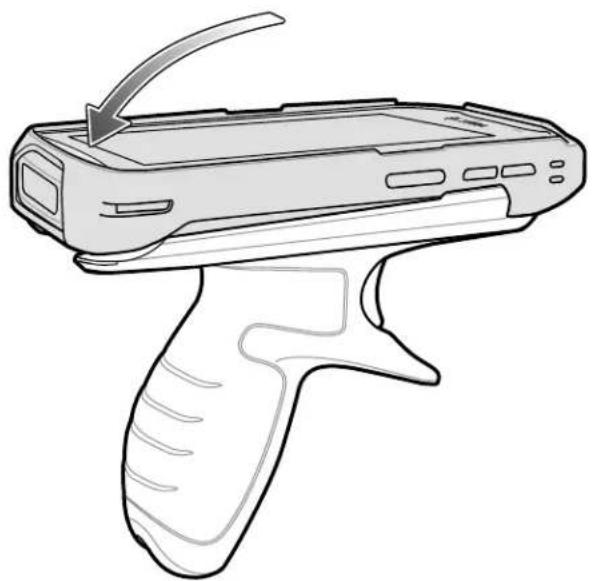

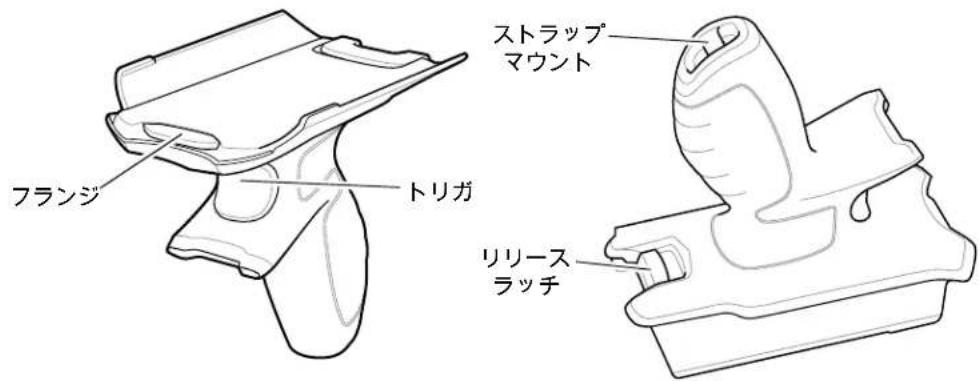

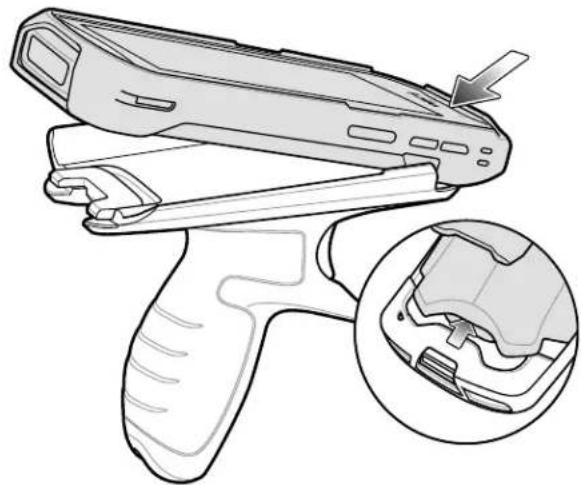

トリガ ハンドル TRG-TC51-SNP1-01 使いやすく生産性の高いスキャン操作を可能

にするスキャナ トリガを備えた、ガン タイプ のハンドルを取り付けます。高耐久性ブーツ

トリガ ハンドル キット ( 高耐久性ブーツ付き )

TRG-TC51-TRG1-01 使いやすく生産性の高いスキャン操作を可能

にするスキャナ トリガを備えた、ガン タイプ のハンドルを取り付けます。

スクリーン保護シート KT-TC51-SCRNP1-01 画面保護を強化します。

SmartDEX ソリューション DEX30 デバイスに無線 DEX 通信機能を提供します。

リスト ストラップ SG-PD40-WLD1-01 デバイスをしっかりと保持するために使用し

ます。トリガ ハンドルまたは高耐久性ブーツ

表 13 ア ク セサ (続き ) アクセサリ 部品番号 説明アクセサリ

高耐久性 I/O コネクタ ADP-TC51-RGIO1-03 交換用の高耐久性 I/O コネクタ (3 パック )。

ソフト ホルスタ SG-TC51-HLSTR1-01 デバイスをしっかりと保持するために使用し

ます。高耐久性ブーツとトリガ ハンドル付き のデバイスに対応します。

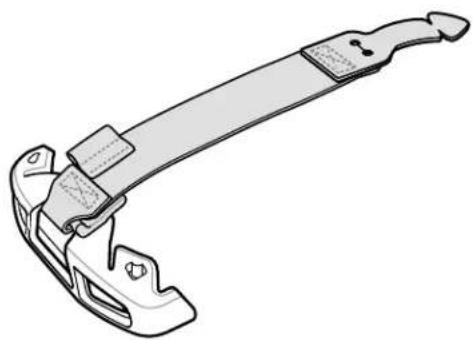

ハンド ストラップ SG-TC51-EHDSTP1-03 ハンド ストラップ マウント クリップ用交換

ベーシック ハンドストラップ SG-TC51-BHDSTP1-03 高耐久性ブーツを装着していないデバイスを

持ちやすくするためのハンド ストラップです。 スタイラスペンおよびコイル

SG-TC7X-STYLUS-03 スタイラスペンとコイル ストラップ (3 パック)。

電源 PWR-BGA12V50W0WW 1 スロット USB 充電クレードルおよび 4 スロ

ット予備バッテリ充電器に電力を供給しま す。AC 電源コードが必要です。

電源 PWR-BGA12V108W0WW 4 スロット充電専用クレードル ( バッテリ充

電器付き )、5 スロット充電専用クレードルお よび 5 スロット イーサネット クレードルに 電力を供給します。p/n 50-16002-029R の DC 電源コードと、国別のアース付き 3 ワイヤ AC 電源コードが必要です ( 別売り )。 電源 PWR-WUA5V12W0US 高耐久性充電 /USB ケーブルに 12VDC、2.5A の電力を供給します。米国で使用するための プラグ アダプタが含まれます。 電源 PWR-WUA5V12W0GB 高耐久性充電 /USB ケーブルに 12VDC、2.5A の電力を供給します。欧州連合で使用するた めのプラグ アダプタが含まれます。 電源 PWR-WUA5V12W0EU 高耐久性充電 /USB ケーブルに 12VDC、2.5A の電力を供給します。英国で使用するための プラグ アダプタが含まれます。 電源 PWR-WUA5V12W0AU 高耐久性充電 /USB ケーブルに 12VDC、2.5A の電力を供給します。オーストラリアで使用 するためのプラグ アダプタが含まれます。 電源 PWR-WUA5V12W0CN 高耐久性充電 /USB ケーブルに 12VDC、2.5A の電力を供給します。中国で使用するための プラグ アダプタが含まれます。 電源 PWR-WUA5V12W0IN 高耐久性充電 /USB ケーブルに 12VDC、2.5A の電力を供給します。インドで使用するため のプラグ アダプタが含まれます。 電源 PWR-WUA5V12W0KR 高耐久性充電 /USB ケーブルに 12VDC、2.5A の電力を供給します。韓国で使用するための プラグ アダプタが含まれます。 電源 PWR-WUA5V12W0BR 高耐久性充電 /USB ケーブルに 12VDC、2.5A の電力を供給します。ブラジルで使用するた めのプラグ アダプタが含まれます。 表 13 ア ク セサ (続き ) アクセサリ 部品番号 説明アクセサリ

1 スロット USB 充電クレードル 注意: 180 ページの「バッテリの安全に関するガイドライン」で説明している、バッテリの安全に関するガイドラ インに従ってください。 1 スロット USB 充電クレードルには、次のような機能があります。

• デバイスの操作に必要な DC 5V の電力を供給する。

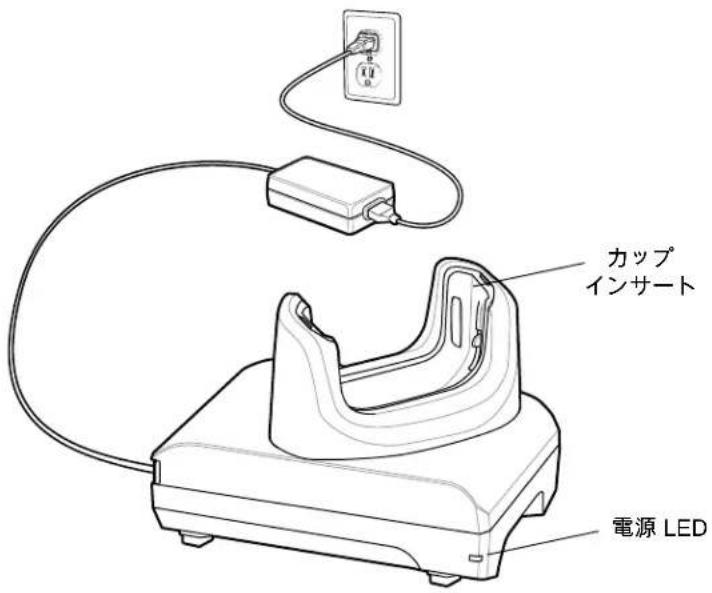

• ホスト コンピュータとの USB 通信を行う。 図 117 1 スロット USB 充電クレードル DC 電源コード CBL-DC-381A1-01 電源 (PWR-BGA12V108W0WW) からバッテリ 充電器付き 4 スロット充電専用クレードル、 5 スロット充電専用クレードル、および 5 スロ ット イーサネット クレードルに電力を供給し

DC 電源コード CBL-DC-388A1-01 電源 (PWR-BGA12V50W0WW) から 1 スロッ ト USB/ 充電専用クレードルおよび 4 スロッ ト バッテリ充電器に電力を供給します。 2 股 DC ケーブル CBL-DC-523A1-01 1 つの電源 (PWR-BGA12V108W0WW) を 2 台 の 4 スロット バッテリ充電器に接続します。 US AC 電源コード 23844-00-00R 電源に電力を供給します。 表 13 ア ク セサ (続き ) アクセサリ 部品番号 説明 電源 LED

デバイスを充電するには、次の手順に従います。

デバイスに高耐久性ブーツがある場合は、デバイスを挿入する前にカップ インサートを取り外します。詳細につい ては、『Integrator Guide』を参照してください。 デフォルトで、デバイスはインタフェース コネクタを搭載しています。USB タイプ C ケーブルを接続するためにインタ フェース コネクタを取り外している場合は、クレードルに置いて充電したり、イーサネット IP アドレスを受信したりす る前に、コネクタを元に戻してください ( クレードルに装着している場合 )。

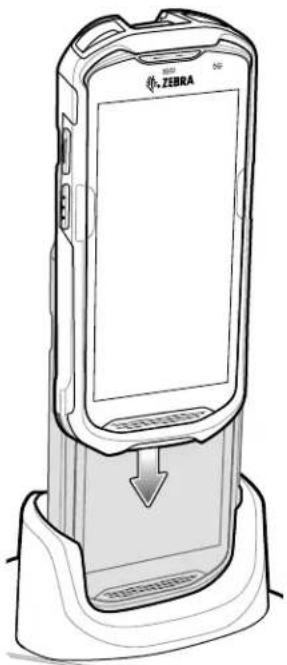

1. スロットにデバイスを挿入すると充電が開始されます。

2. デバイスが正しくセットされていることを確認してください。

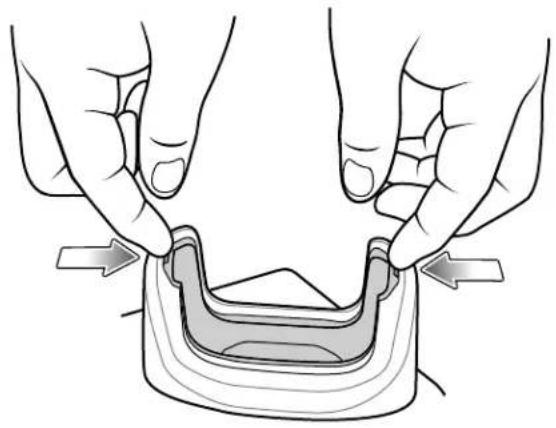

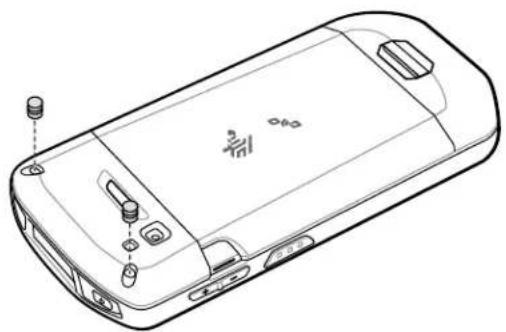

高耐久性ブーツを装着したデバイスをクレードルに挿入する クレードルの各カップにはアタッチメントがあります。高耐久性ブーツを装着したデバイスを挿入する場合 は、先にアタッチメントを取り外す必要があります。アタッチメントを取り外した後で、デバイスをカップ に挿入します。アクセサリ

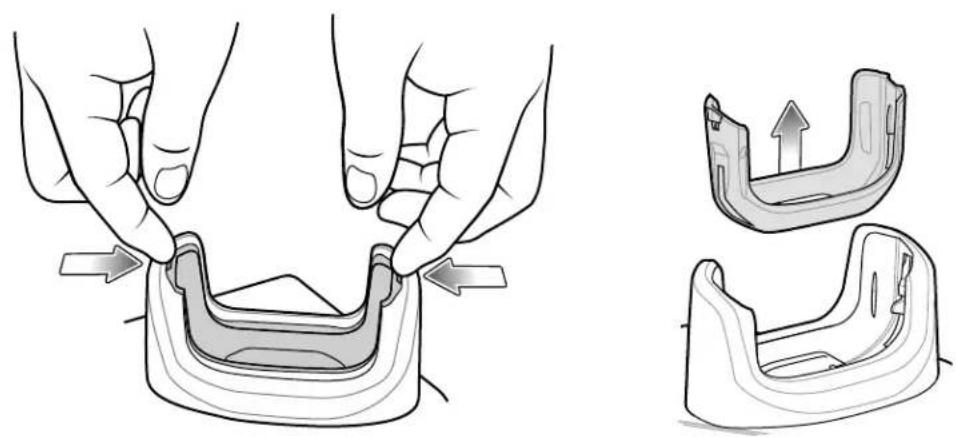

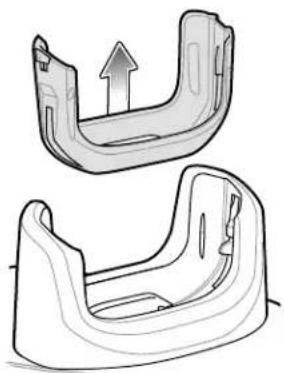

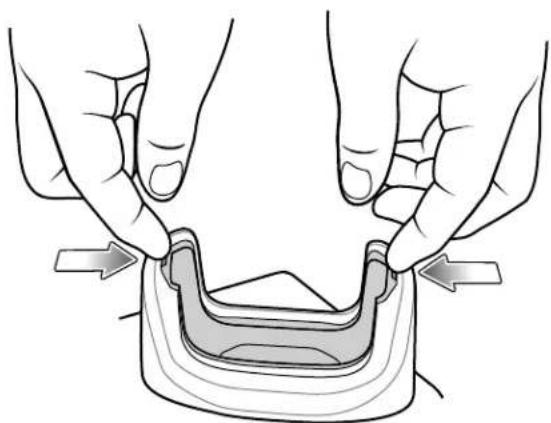

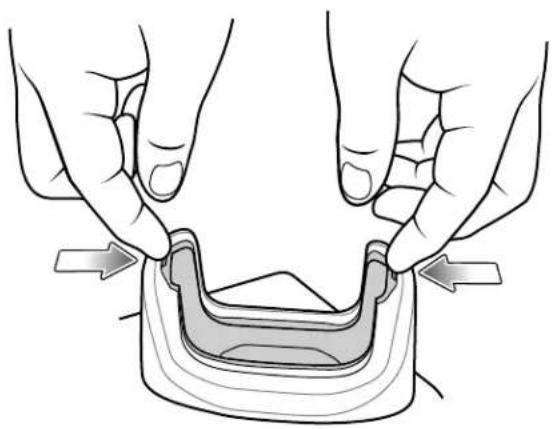

図 119 ホルダからアタッチメントを取り外す

デバイスの充電 / 通知 LED は、デバイスのバッテリ充電状態を示します。デバイスの充電状態については、 22 ページの表 3 を参照してください。>

15.48 ワット時 ( 一般 ) / >4,150 mAh バッテリが完全に空になってい

る場合は、約 2.5 時間で 90%、約 3 時間で 100% 充電されます。

多くの場合、日常的な使用に対しては 90% までの充電で充分です。100% のフル充電を行うと、約 14 時間連続で使

最も速く充電するには、Zebra の充電アクセサリおよびバッテリのみを使用してください。デバイスをスリープ モード にして、室温でバッテリを充電します。

バッテリの充電は、5 ～ 40°C (41 ～ 104°F) の温度で行います。本デバイスまたはクレードルでは、常に安 全で適切な方法で充電が行われます。高温時 ( 約 37°C 以上 (98°F 以上 ) など ) には、デバイスまたはクレー ドルは、バッテリの充電を有効と無効に交互に短時間で切り替えて、バッテリを許容温度に保つ場合があり ます。異常な温度のために充電が無効になった場合は、デバイスおよびクレードルの LED に表示されます。 4 スロット充電専用クレードル ( バッテリ充電器付き ) 注意: 180 ページの「バッテリの安全に関するガイドライン」で説明している、バッテリの安全に関するガイドラ インに従ってください。 4 スロット充電専用クレードル ( バッテリ充電器付き ) には、次のような機能があります。

• デバイスの操作に必要な DC 5V の電力を供給する。

• バッテリ充電器アダプタを使用して、同時に最大 4 台のデバイスと最大 4 台の予備バッテリを充電する。アクセサリ

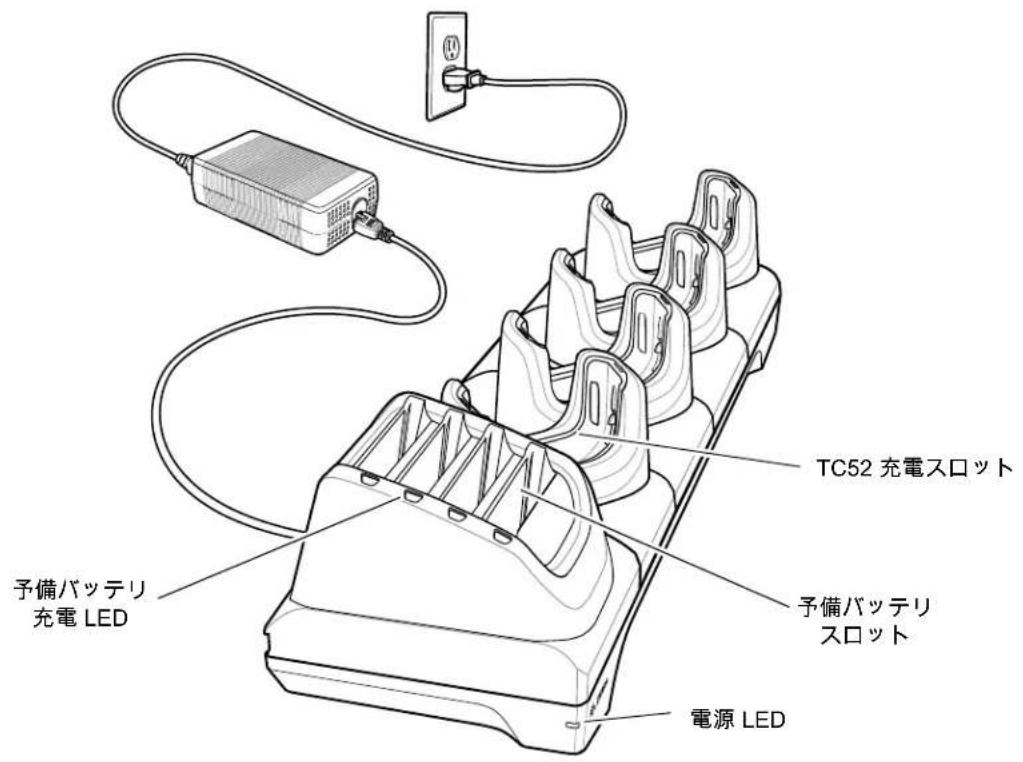

図 120 4 スロット充電専用クレードル ( バッテリ充電器付き )

デバイスを充電するには、次の手順に従います。

デバイスに高耐久性ブーツがある場合は、デバイスを挿入する前にカップ インサートを取り外します。詳細につい ては、『Integrator Guide』を参照してください。

1. スロットにデバイスを挿入すると充電が開始されます。

図 121 デバイスのバッテリの充電 図 122 予備バッテリの充電

2. デバイスが正しくセットされていることを確認してください。

4 スロット バッテリ充電器のクレードルへの取り付け方法の詳細については『Integrator Guide』を参照してください。 電源 LEDアクセサリ

高耐久性ブーツを装着した　TC52 をクレードルに挿入する クレードルの各カップにはアタッチメントがあります。高耐久性ブーツを装着したデバイスを挿入する場合 は、先にアタッチメントを取り外す必要があります。アタッチメントを取り外した後で、デバイスをカップ

図 123 ホルダからアタッチメントを取り外す

メイン バッテリの充電 デバイスの充電 / 通知 LED は、デバイスのバッテリ充電状態を示します。デバイスの充電状態については、 22 ページの表 3 を参照してください。バッテリが完全に空になっている場合、約 2.5 時間で 90%、約 3 時間 で 100% 充電されます。

多くの場合、日常的な使用に対しては 90% までの充電で充分です。100% のフル充電を行うと、約 14 時間連続で使

最も速く充電するには、Zebra の充電アクセサリおよびバッテリのみを使用してください。デバイスをスリープ モードに して、室温でバッテリを充電します。

カップの予備バッテリ充電 LED は、予備バッテリの充電の状態を示します。バッテリが完全に空になってい る場合、約 2.3 時間で 90%、約 3 時間で 100% 充電されます。

多くの場合、日常的な使用に対しては 90% までの充電で充分です。100% のフル充電を行うと、約 14 時間連続で使

最も速く充電するには、Zebra の充電アクセサリおよびバッテリのみを使用してください。アクセサリ

バッテリの充電は、5 ～ 40°C (41 ～ 104°F) の温度で行います。本デバイスまたはクレードルでは、常に安 全で適切な方法で充電が行われます。高温時 ( 約 37°C 以上 (98°F 以上 ) など ) には、デバイスまたはクレー ドルは、バッテリの充電を有効と無効に交互に短時間で切り替えて、バッテリを許容温度に保つ場合があり ます。異常な温度のために充電が無効になった場合は、デバイスおよびクレードルの LED に表示されます。 5 スロット充電専用クレードル 注意: 180 ページの「バッテリの安全に関するガイドライン」で説明している、バッテリの安全に関するガイドラ インに従ってください。 5 スロット充電専用クレードルには、次のような機能があります。

• デバイスの操作に必要な DC 5V の電力を供給する。

• 最大 5 台のデバイスを同時に充電する。 表 14 予備バ ッ テ リ LED の充電イ ン ジケー タ LED LED 意味

予備バッテリを充電中です。 黄色と明るい黄色が交互に点灯 適切な予備バッテリを充電中です。

予備バッテリの充電が完了しました。 緑色と明るい緑色が交互に点灯 適切な予備バッテリの充電が完了しました。

予備バッテリを充電中です。バッテリの寿命が近づいて

充電が完了しました。バッテリの寿命が近づいています。 赤色で速く点滅 (1 秒に 2 回点滅 ) 充電中にエラーが発生しました。予備バッテリが正しく 挿入されているか確認してください。バッテリの寿命が

スロットに予備バッテリがありません。予備バッテリが スロットに正しく装着されていません。クレードルに電 源が供給されていません。アクセサリ

図 124 5 スロット充電専用クレードル

デバイスを充電するには、次の手順に従います。

デバイスに高耐久性ブーツがある場合は、デバイスを挿入する前にカップ インサートを取り外します。詳細につい ては、『TC52 Touch Computer Integrator Guide for Android 8 Oreo』を参照してください。

1. スロットにデバイスを挿入すると充電が開始されます。

電源 LED TC52 充電スロットアクセサリ

2. デバイスが正しくセットされていることを確認してください。

4 スロット バッテリ充電器をクレードルに設置する方法については、『Integrator Guide for Android 8.1 Oreo』を参

高耐久性ブーツを装着したデバイスをクレードルに挿入する クレードルの各カップにはアタッチメントがあります。高耐久性ブーツを装着したデバイスを挿入する場合 は、先にアタッチメントを取り外す必要があります。アタッチメントを取り外した後で、デバイスをカップ

図 126 ホルダからアタッチメントを取り外すアクセサリ

メイン バッテリの充電 デバイスの充電 / 通知 LED は、デバイスのバッテリ充電状態を示します。デバイスの充電状態については、 22 ページの表 3 を参照してください。バッテリが完全に空になっている場合、約 2.5 時間で 90%、約 3 時間 で 100% 充電されます。

多くの場合、日常的な使用に対しては 90% までの充電で充分です。100% のフル充電を行うと、約 14 時間連続で使

最も速く充電するには、Zebra の充電アクセサリおよびバッテリのみを使用してください。デバイスをスリープ モードに して、室温でバッテリを充電します。

バッテリの充電は、5 ～ 40°C (41 ～ 104°F) の温度で行います。本デバイスまたはクレードルでは、常に安 全で適切な方法で充電が行われます。高温時 ( 約 37°C 以上 (98°F 以上 ) など ) には、デバイスまたはクレー ドルは、バッテリの充電を有効と無効に交互に短時間で切り替えて、バッテリを許容温度に保つ場合があり ます。異常な温度のために充電が無効になった場合は、デバイスおよびクレードルの LED に表示されます。 5 スロット イーサネット クレードル 注意: 180 ページの「バッテリの安全に関するガイドライン」で説明している、バッテリの安全に関するガイドラ インに従ってください。 5 スロット イーサネット クレードルには、次のような機能があります。

• デバイスの操作に必要な DC 5V の電力を供給する。

• 最大 5 台のデバイスをイーサネット ネットワークに接続する。

• 最大 5 台のデバイスを同時に充電する。アクセサリ

図 127 5 スロット イーサネット クレードル

デバイスを充電するには、次の手順に従います。

デバイスに高耐久性ブーツがある場合は、デバイスを挿入する前にカップ インサートを取り外します。詳細につい ては、『TC52 Touch Computer Integrator Guide for Android 8 Oreo』を参照してください。

1. スロットにデバイスを挿入すると充電が開始されます。

2. デバイスが正しくセットされていることを確認してください。

高耐久性ブーツを装着した　TC52 をクレードルに挿入する クレードルの各カップにはアタッチメントがあります。高耐久性ブーツを装着したデバイスを挿入する場合 は、先にアタッチメントを取り外す必要があります。アタッチメントを取り外した後で、デバイスをカップ

図 129 ホルダからアタッチメントを取り外すアクセサリ

メイン バッテリの充電 デバイスの充電 / 通知 LED は、デバイスのバッテリ充電状態を示します。デバイスの充電状態については、 22 ページの表 3 を参照してください。バッテリが完全に空になっている場合、約 2.5 時間で 90%、約 3 時間 で 100% 充電されます。

多くの場合、日常的な使用に対しては 90% までの充電で充分です。100% のフル充電を行うと、約 14 時間連続で使

最も速く充電するには、Zebra の充電アクセサリおよびバッテリのみを使用してください。デバイスをスリープ モードに して、室温でバッテリを充電します。

バッテリの充電は、5 ～ 40°C (41 ～ 104°F) の温度で行います。本デバイスまたはクレードルでは、常に安 全で適切な方法で充電が行われます。高温時 ( 約 37°C 以上 (98°F 以上 ) など ) には、デバイスまたはクレー ドルは、バッテリの充電を有効と無効に交互に短時間で切り替えて、バッテリを許容温度に保つ場合があり ます。異常な温度のために充電が無効になった場合は、デバイスおよびクレードルの LED に表示されます。 イーサネット接続の確立 注 : イーサネット設定の詳細については、『TC52 Touch Computer Integrator Guide for Android 8 Oreo』を参照してくだ

1. ステータス バーから 2 本の指で下にスワイプして、クイック アクセス パネルを開き、 にタッチします。

2. [Ethernet] ( イーサネット ) にタッチします。

3. イーサネット スイッチを [ON] ( オン ) の位置にスライドします。

アイコンがステータス バーに表示されます。

5. [Eth0] にタッチし、イーサネット接続の詳細を表示します。

LED インジケータ クレードルの側面には、2 つの緑色の LED があります。これらの緑色の LED は、点灯および点滅してデー タ転送速度を示します。 表 15 LED デー タ速度イ ン ジケー タ データ速度 1000 LED 100/10 LED 1Gbps オン / 点滅 消灯 100Mbps 消灯 オン / 点滅 10Mbps 消灯 オン / 点滅アクセサリ

4 スロット バッテリ充電器 注意: 180 ページの「バッテリの安全に関するガイドライン」で説明している、バッテリの安全に関するガイドラ インに従ってください。 ここでは、4 スロット バッテリ充電器を使用して最大 4 台のデバイス バッテリを充電する方法について説明

2. バッテリをバッテリ スロットに差し込み、バッテリをゆっくり押し下げて正しく接触させます。

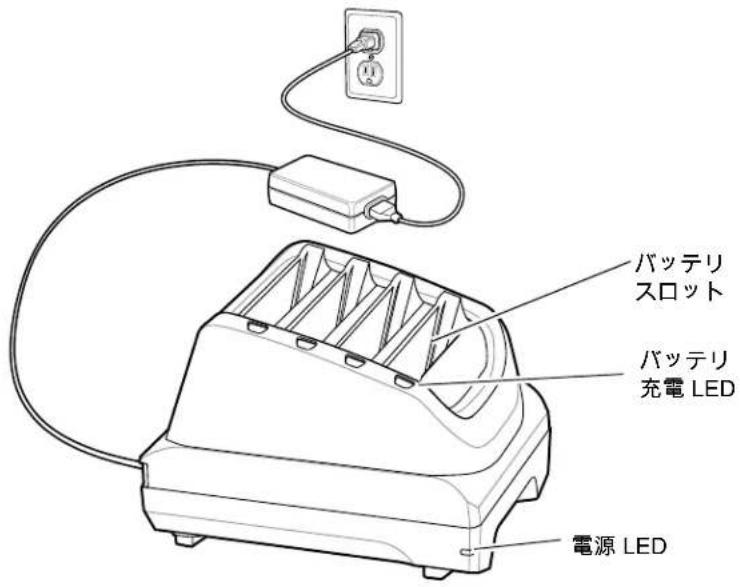

図 130 4 スロット バッテリ充電器

図 131 充電器にバッテリを挿入 バッテリ充電 LED はそれぞれ、各スロットのバッテリ充電状態を示します。予備バッテリの充電インジケー タの説明については、151 ページの表 14 を参照してください。

15.48 ワット時 ( 一般 ) / >4,150 mAh バッテリが完全に空になっている場合は約 2.3 時間で 90% まで、約 3

多くの場合、日常的な使用に対しては 90% までの充電で充分です。100% のフル充電を行うと、約 14 時間連続で使

最も速く充電するには、Zebra の充電アクセサリおよびバッテリのみを使用してください。

バッテリの充電は、5 ～ 40°C (41 ～ 104°F) の温度で行います。本デバイスまたはクレードルでは、常に安 全で適切な方法で充電が行われます。高温時 ( 約 37°C 以上 (98°F 以上 ) など ) には、デバイスまたはクレー ドルは、バッテリの充電を有効と無効に交互に短時間で切り替えて、バッテリを許容温度に保つ場合があり ます。異常な温度のために充電が無効になった場合は、デバイスおよびクレードルの LED に表示されます。

高耐久性ブーツは、デバイスの保護を強化します。

高耐久性ブーツを装着するには、次の手順に従います。

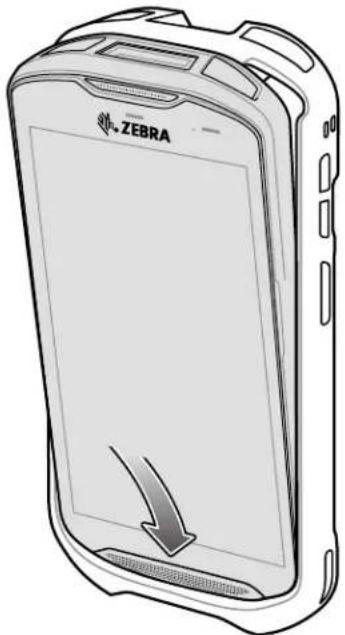

1. デバイスの下部をブーツの下部に挿入します。アクセサリ

2. 高耐久性ブーツの上部をデバイスの上部に持ち上げてかぶせます。

図 133 ブーツをデバイスの上まで持ち上げる

3. デバイスを高耐久性ブーツに押し込みます。アクセサリ

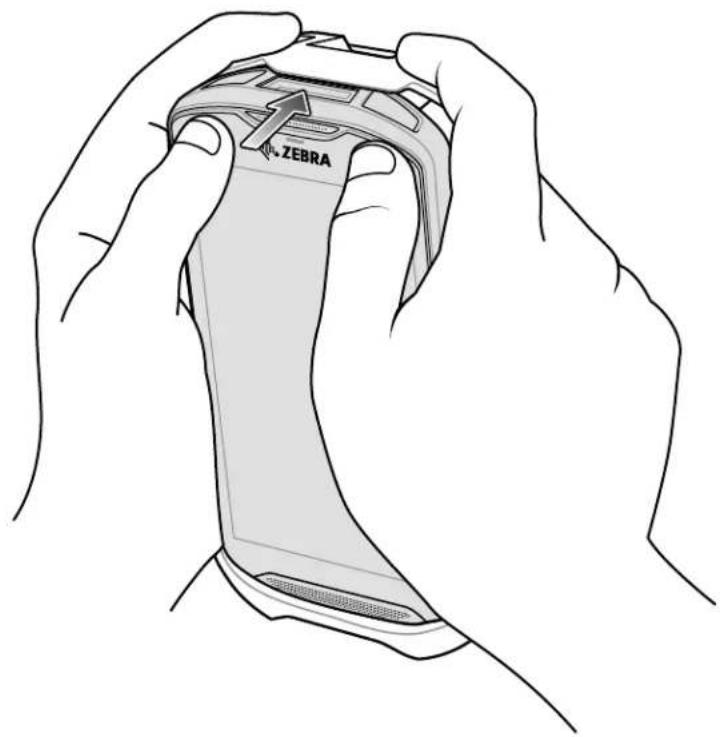

図 134 デバイスをブーツに押し込む スタイラスペンの取り付け オプションのスタイラスペンを取り付けるには、次の手順に従います。

1. ストラップの端のループの 1 つをスタイラスペンの穴に通します。

3. ループが締まるまでストラップを引きます。

4. ハンド ストラップ ホルダにループを挿入します。

5. スタイラスペンをループに通します。

図 135 スタイラスペンにストラップを取り付けるアクセサリ

図 136 ハンド ストラップにスタイラスペンを取り付ける

高耐久性ブーツを装着しているデバイスをクレードル カップに挿入する場合は、まず、カップからアタッチ メントを取り外します。

1. 両手の人差し指を使用して、アタッチメントをカップの中心に向かって押します。

図 137 中心に向かってアタッチメントを押す

2. アタッチメントをカップから持ち上げます。アクセサリ

図 138 アタッチメントをカップから持ち上げる

3. クレードルにデバイスを装着します。

図 139 ブーツを装着しているデバイスをクレードル カップに装着する ベーシック ハンド ストラップ キット ベーシック ハンド ストラップ キットを使用して、ハンド ストラップをデバイスに取り付けます。アクセサリ

図 140 ベーシック ハンド ストラップ キット

ベーシック ハンド ストラップ キットを取り付けるには、次の手順に従います。

1. デバイスの背面にある 2 つのゴム製プラグを取り外します。

2. 上部キャップをデバイスの位置に合わせます。

3. デバイスの上部を覆うように上部キャップをかぶせます。

図 142 デバイスの上部を覆うように上部キャップをかぶせる

4. ハンド ストラップのタブの先端をデバイスのスロットに挿入します。アクセサリ

図 143 ハンド ストラップ タブをスロットに挿入する

5. タブをストラップの切れ込みに通します。

6. ハンド ストラップ クリップを上部キャップの位置に合わせます。

図 145 ハンド ストラップ クリップを上部キャップに取り付ける

7. クリップを上部キャップに押し込みます。

ベーシック ハンド ストラップ キットを取り外すには、次の手順に従います。

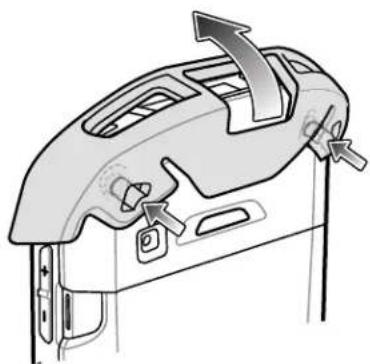

1. 親指を使って、上部キャップを回転させるようにしてデバイスの上部から押し上げます。アクセサリ

2. ストラップ タブを切り込みスロットから引き出します。

3. ハンド ストラップ タブをデバイスのスロットから引き出します。

2.5mm オーディオ アダプタ 注 : オーディオ アダプタは、デバイスの標準構成で使用できます。 デバイスに 2.5mm オーディオ アダプタを接続し、その端を 2.5mm プラグの有線ヘッドセットに接続します。 2.5mm ヘッドセットを接続するには、次の手順に従います。

1. ヘッドセットのジャック カバーを開きます。

2. 2.5mm オーディオ アダプタ プラグをヘッドセット ジャックに差し込みます。

図 147 オーディオ アダプタを装着する

3. 2.5mm ヘッドセットのプラグをオーディオ アダプタのジャックに差し込みます。アクセサリ

図 148 ヘッドセットをオーディオ アダプタに接続する

ヘッドセットを取り外した後は、ヘッドセットのジャック カバーをしっかりと元に戻し、適切な密閉状態を確保

3.5mm オーディオ アダプタ 注 : オーディオ アダプタは、デバイスの標準構成で使用できます。 デバイスに 3.5mm オーディオ アダプタを接続し、その端を 3.5mm プラグの有線ヘッドセットに接続します。 3.5mm ヘッドセットを接続するには、次の手順に従います。

1. ヘッドセットのジャック カバーを開きます。

2. 3.5mm オーディオ アダプタ プラグをヘッドセット ジャックに差し込みます。

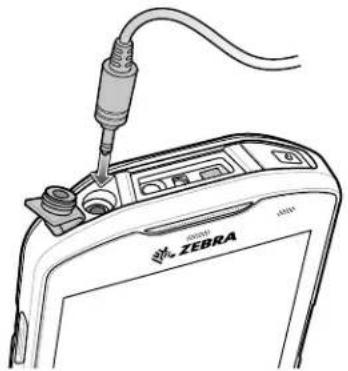

図 149 オーディオ アダプタを装着する

3. ヘッドセットの 3.5mm コネクタ プラグを 3.5mm オーディオ アダプタに接続します。アクセサリ

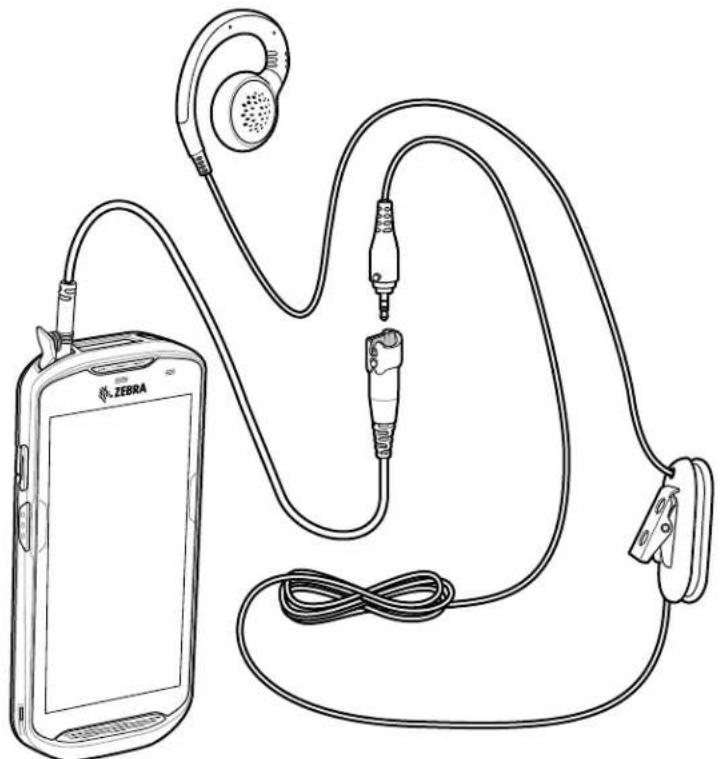

図 150 3.5mm アダプタ ケーブルにヘッドセットを接続する

ヘッドセットを取り外した後は、ヘッドセットのジャック カバーをしっかりと元に戻し、適切な密閉状態を確保

高耐久性充電 /USB ケーブル 高耐久性充電 /USB ケーブルはデバイスの下部にはめます。使用しないときは簡単に取り外せます。デバイ スに接続すると、デバイスの充電、およびホスト コンピュータへのデータ転送が可能になります。 図 151 高耐久性充電 /USB ケーブルアクセサリ

1. デバイスを斜めにして、ケーブルのカップ下部に触れるまで挿入します。

図 152 デバイスをケーブルのカップに挿入する

2. デバイスを回転させるようにしてカップに挿入します。

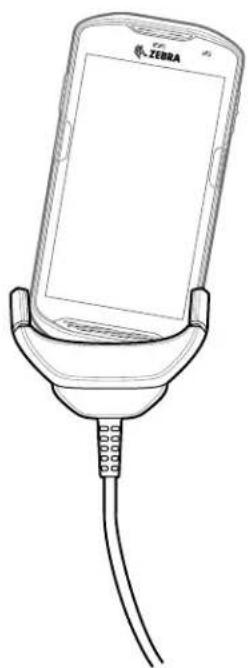

図 153 デバイスを回転させるようにしてケーブル カップに挿入するアクセサリ

高耐久性ブーツを装着している TC52 への接続 高耐久性ブーツを装着しているデバイスに高耐久性充電 /USB ケーブルを接続するには、次の手順に従います。

1. 親指と人差し指を使用して、カップの両端を内側に押します。

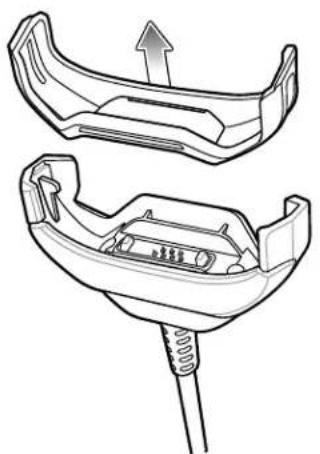

図 154 ケーブルのカップ インサートを取り外す

2. アタッチメントをカップから持ち上げます。

3. ケーブル カップをデバイスの下部の位置に合わせます。

4. デバイスをケーブル カップに押し込み、しっかりと固定します。

USB 通信 デバイスをホスト コンピュータに接続するには、次の手順に従います。

1. 高耐久性充電 /USB ケーブルをデバイスに接続します。

2. ケーブルの USB コネクタをホスト コンピュータに接続します。アクセサリ

図 156 高耐久性充電 /USB ケーブルをホスト コンピュータに接続する

高耐久性充電 /USB ケーブルを使用してデバイスを充電するには、次の手順に従います。

1. 高耐久性充電 /USB ケーブルをデバイスに接続します。

2. 電源の USB コネクタを接続します。

電源の設定の詳細については、177 ページの 電源 を参照してください。 デフォルトで、デバイスはインタフェース コネクタを搭載しています。USB タイプ C ケーブルを接続するためにインタ フェース コネクタを取り外している場合は、クレードルに置いて充電したり、イーサネット IP アドレスを受信したりす る前に、コネクタを元に戻してください ( クレードルに装着している場合 )。

3. 電源を電源コンセントに差し込みます。

図 157 高耐久性充電 /USB ケーブルを使用した充電アクセサリ

高耐久性充電 /USB ケーブルの取り外し 高耐久性充電 /USB ケーブルをデバイスから取り外すには、次の手順に従います。

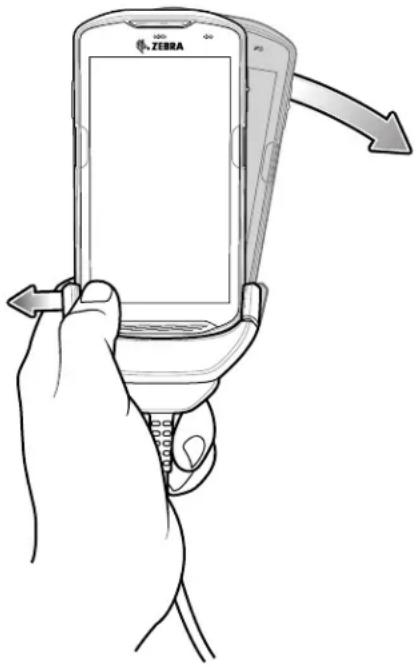

図 158 高耐久性充電 /USB ケーブルからデバイスを取り外す

2. 高耐久性充電 /USB ケーブルを反対側に押します。

3. 高耐久性充電 /USB ケーブルからデバイスを取り外します。

メイン バッテリの充電 デバイスの充電 / 通知 LED は、デバイスのバッテリ充電状態を示します。デバイスの充電状態については、 22 ページの表 3 を参照してください。バッテリが完全に空になっている場合、約 2.5 時間で 90%、約 3 時間 で 100% 充電されます。

多くの場合、日常的な使用に対しては 90% までの充電で充分です。100% のフル充電を行うと、約 14 時間連続で使

最も速く充電するには、Zebra の充電アクセサリおよびバッテリのみを使用してください。デバイスをスリープ モードに して、室温でバッテリを充電します。

バッテリの充電は、5 ～ 40°C (41 ～ 104°F) の温度で行います。本デバイスまたはクレードルでは、常に安 全で適切な方法で充電が行われます。高温時 ( 約 37°C 以上 (98°F 以上 ) など ) には、デバイスまたはクレー ドルは、バッテリの充電を有効と無効に交互に短時間で切り替えて、バッテリを許容温度に保つ場合があり ます。異常な温度のために充電が無効になった場合は、デバイスおよびクレードルの LED に表示されます。アクセサリ

注 : トリガ ハンドルをデバイスに取り付けるには、高耐久性ブーツが必要です。トリガ ハンドル (p/n TRG-TC51-SNP1-01) には、高耐久性ブーツが含まれていません。別途購入する必要があります。トリガ ハンドル キット (p/n TRG-TC51-TRG1-01) には、高耐久性ブーツが含まれています。 トリガ ハンドルを使用すると、スキャン トリガを備えたガン タイプのハンドルをデバイスに取り付けるこ とができます。長時間にわたる大量のスキャンが必要な作業でデバイスを使用する場合に、ユーザーへの負

図 159 トリガ ハンドル 高耐久性ブーツの取り付け 注 : 高耐久性ブーツにハンド ストラップを取り付けている場合は、ブーツ取り付けの前に外します。 高耐久性ブーツを装着するには、次の手順に従います。

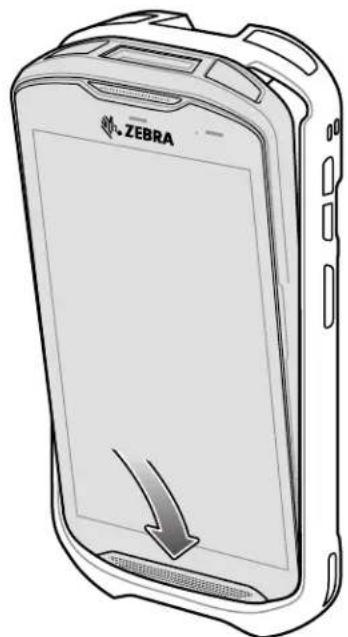

1. デバイスの下部をブーツの下部に挿入します。

2. 高耐久性ブーツの上部をデバイスの上部に持ち上げてかぶせます。

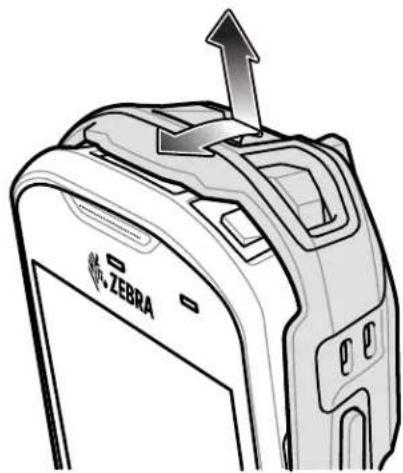

図 161 ブーツをデバイスの上まで持ち上げる

3. デバイスを高耐久性ブーツに押し込みます。

図 162 デバイスをブーツに押し込む オプションのストラップの取り付け トリガ ハンドルにストラップを取り付けるには、次の手順に従います。

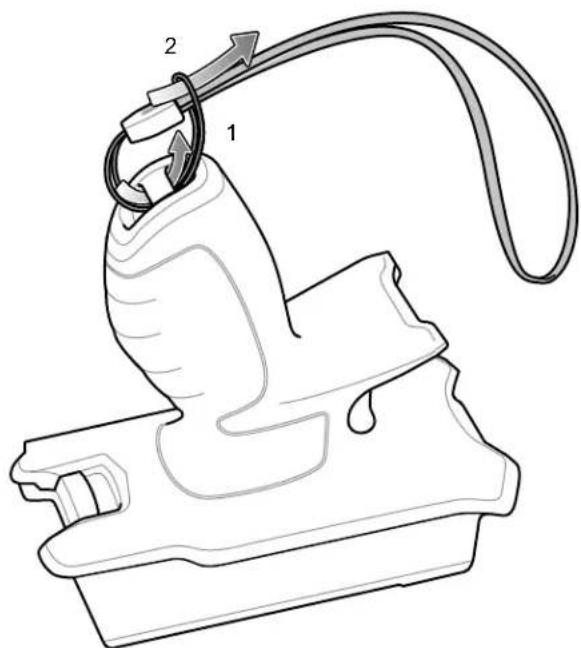

1. ストラップの端のループをハンドルの下部にあるスロットに挿入します。

2. ストラップをループに通します。アクセサリ

図 163 アタッチメント プレートをハンドルに取り付ける

3. ループが締まるまでストラップを引きます。

トリガ ハンドルへのデバイスのセット トリガ ハンドルにデバイスを取り付けるには、次の手順に従います。

1. トリガ ハンドルのフランジを、高耐久性ブーツの上部の位置に合わせて挿入します。

図 164 トリガ ハンドルにデバイスを取り付ける

2. デバイスを回転させて、所定の位置にカチッとはまるまで押し下げます。

図 165 デバイスを回転させてトリガ ハンドルに取り付ける トリガ ハンドルからのデバイスの取り外し トリガ ハンドルからデバイスを取り外すには、次の手順に従います。

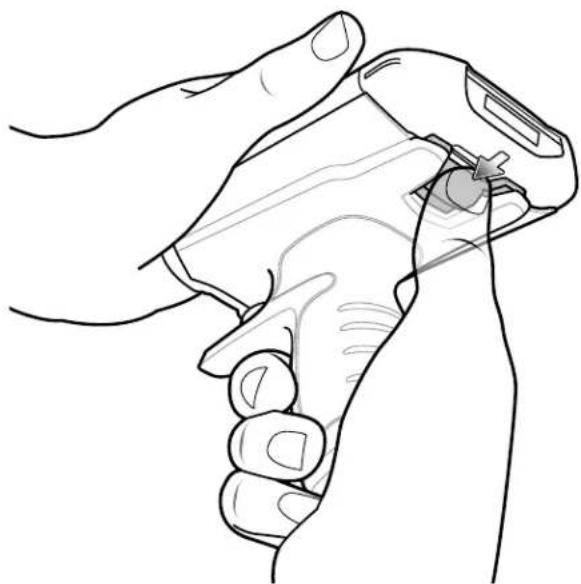

1. トリガ ハンドルのリリース ラッチを押します。

2. デバイスを前方にスライドさせ、デバイスの下部を回転させて持ち上げます。アクセサリ

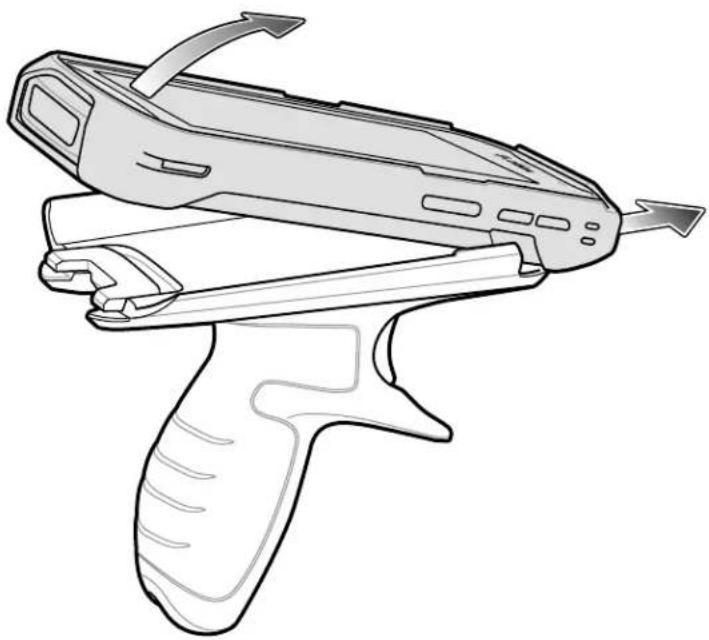

図 167 トリガ ハンドルからデバイスを取り外す

高耐久性充電 /USB ケーブル付きの電源を使用して、デバイスを充電します。海外でも使用できるように、 さまざまな構成の電源があり、プラグ アダプタも複数用意されています。プラグ アダプタを変更するには、

2. プラグ アダプタを回転させて電源から持ち上げます。

図 169 プラグ アダプタを持ち上げる

3. 交換するプラグ アダプタを電源に挿入します。アクセサリ

4. プラグ アダプタを下に回転させて所定の位置にはめ込みます。

図 171 プラグ アダプタを回転させて電源に挿入する179 メンテナンスとトラブルシ

この章では、デバイスのクリーニングと保管方法、および操作中に発生する可能性のある問題のトラブルシ ューティングについて説明します。 デバイスのメンテナンス トラブルを避けるため、デバイスの使用中は次の注意事項を守ってください。

• スクリーンを傷付けないように、タッチスクリーンでの使用を目的とした付属のタッチペンまたは先端が プラスチックのペンをご使用ください。デバイスの画面の表面で、実際のペンや鉛筆、その他の鋭利なも のを使用しないでください。

• デバイスのタッチスクリーンはガラス製です。デバイスを落としたり、強い衝撃を与えたりしないでくだ

• デバイスを極度の高温または低温にさらさないでください。暑い日に車のダッシュボードに置いたままに したり、熱源のそばに置いたりしないでください。

• ほこりや湿気が極端に多い場所では、デバイスの保管を避けてください。

• デバイスをクリーニングする場合は、レンズ用の柔らかい布を使用してください。デバイスのディスプレ イが汚れた場合は、柔らかい布を使用可能な洗剤で湿らせてクリーニングします。使用できる洗剤のリス トについては、181 ページの 使用可能な洗剤の活性成分を参照してください。

• バッテリの寿命と製品の性能を最大限に活用するために、充電式バッテリは定期的に交換してください。 バッテリの寿命は、ユーザーの利用状況によって異なります。 ディスプレイのベスト プラクティス

画像の残留は、静的な画像を長時間画面に表示した場合に発生することがあります。新しい画像を表示した 後も、前の画像がかすかに表示されることがあります。画像の残留を避けるには、次の手順に従います。

• アイドル状態が数分間続いたときにディスプレイがオフになるように設定します。

• デバイスを使用していないときには、ディスプレイをオフにします。メンテナンスとトラブルシューティング

• 次の特性を持つスクリーン セーバーを使用します。

• 背景色を黒に設定しているスクリーン セーバー

• 小さな画像 ( ディスプレイ サイズの約 2%) が移動しているスクリーン セーバー

• 画面上で画像をランダムに移動させるスクリーン セーバー

• 静止画像を使用する場合は、スクリーン セーバーを有効にする バッテリの安全に関するガイドライン 機器を充電する場所には埃が溜まらないようにしてください。また、近くに可燃性の物質や薬品を置かない でください。業務環境以外で機器を充電する場合は、特に細心の注意を払ってください。

• バッテリの使用、保管、および充電については、ユーザー ガイドに記載されているガイドラインに従っ

• バッテリを正しく使用しないと、火災、爆発、またはその他の事故の原因となる場合があります。

• モバイル デバイスのバッテリを充電する場合、バッテリと充電器の温度を 5°C ～ 40°C (41°F ～ 104°F) に保つ必要があります。

• 互換性のないバッテリや充電器は使用しないでください。互換性のないバッテリまたは充電器を使用する と、火災、爆発、液漏れなどの事故の原因となる場合があります。バッテリまたは充電器の互換性につい てのご質問は、Zebra サポートにお問い合わせください。

• USB ポートを充電用の電源として利用する機器は、USB-IF のロゴのある製品か、USB-IF コンプライア ンス プログラムで認証された製品のみに接続できます。

• バッテリの分解、外殻のはぎ取り、破砕、屈曲、変形、穴開け、切断などを行わないでください。

• バッテリ駆動式の機器を硬い地面に落として強い衝撃を与えると、バッテリがオーバーヒートする原因に

• バッテリをショートさせたり、金属や導電性の物体をバッテリ端子に接触させたりしないでください。

• 改造や再加工、バッテリ内部への異物の挿入、水やその他の液体への浸漬や接触、火、爆発物または他の 危険物との接触は避けてください。

• 駐車中の車両内、またはラジエータなどの熱源の近くなど、高温になる可能性のある場所あるいはその近 くに、機器を放置または保管しないでください。バッテリを電子レンジや乾燥機に入れないでください。

• 児童がバッテリを使用する場合は、保護者の監督が必要です。

• 使用済みの充電式バッテリは、現地の規制に従ってすみやかに廃棄してください。

• バッテリを廃棄するときは焼却しないでください。

• バッテリを飲み込んだ場合は、ただちに医師の診断を受けてください。

• バッテリが液漏れした場合は、漏れた液体が皮膚や目に触れないようにしてください。触れてしまった場 合は、接触部位を大量の水で洗い流し、医師の診断を受けてください。

• 機器またはバッテリの破損が疑われる場合は、Zebra サポートに検査を依頼してください。

注意: 必ず保護用めがねを着用してください。 ご使用前に、アルコール製品に関する警告ラベルをお読みください。 医学的な理由などで他の溶液を使用する必要がある場合は、グローバル カスタマー サポート センターに詳細をお問い合

警告 : 製品が高温の油やその他の可燃性の液体と接触しないようにしてください。万一そのような液体に触れた場合 は、製品を電源から抜き、このガイドラインに従ってただちに製品をクリーニングしてください。メンテナンスとトラブルシューティング

使用可能な洗剤の活性成分 クリーナーの種類は問いませんが、イソプロピル アルコール、漂白剤 ( 次亜塩素酸ナトリウム ) 1 ( 下記の重要な

、過酸化水素、塩化アンモニウム、中性食器洗剤のいずれか、またはその組み合わせを活性成分と するクリーナーを使用する必要があります。

湿らせたワイプを使用し、液体のクリーナーが溜まらないようにしてください。

次亜塩素酸ナトリウム ( 漂白剤) ベースの製品を使用するときは、必ず製造業者の推奨手順に従い、使用中は手袋を 着用し、使用後は残留分をアルコールで湿らせた布または綿棒で除去して、デバイスを取り扱うときに残留分が長時 間皮膚と接触しないようにします。 液状 ( ワイプを含む ) の次亜塩素酸ナトリウムに暴露されると、この化学物質の強力な酸化性によりデバイスの金属 面が酸化 ( 腐食 ) しやすくなります。このような消毒剤がデバイスの金属に触れた場合は、クリーニングの手順の後、 アルコールで湿らせた布または綿棒でただちに除去することが重要です。

化学薬品の中には、デバイスの樹脂部分を傷めることが判明しているために、デバイスに接触しないような 配慮が必要なものがあります。このような化学薬品として、アセトン、ケトン、エーテル、芳香族炭化水素 および塩素化炭化水素、水性またはアルコール性アルカリ溶液、エタノールアミン、トルエン、トリクロロ エチレン、ベンゼン、石炭酸、および TB- リゾフォルムがあります。 多くのビニール製手袋には、フタレート系の添加剤が含有されています。これは、医療用途には推奨でき ず、デバイスの筐体にも有害なことがわかっています。 デバイスのクリーニング方法 デバイスに液体を直接塗布しないでください。柔らかい布にしみ込ませて使用するか、ワイプを使用してく ださい。布やワイプにデバイスをくるまず、力を入れずに優しく表面を拭きます。ディスプレイの周辺など に液体がたまらないように注意してください。デバイスは、自然乾燥させてから使用してください。 完全なクリーニングには、モバイル デバイスからハンドストラップやクレードル アタッチメントなどのアクセサリ アタ ッチメントをすべて取り外してから、個別にクリーニングすることをお勧めします。 クリーニングの際の注意事項 フタレートを含有する手袋を着用してデバイスを扱わないでください。また、手袋を外した後は、手を洗っ て汚染残留物を除去してからデバイスを扱ってください。 デバイスを扱う前に、エタノールアミンを含有する除菌ローションなど、上記の有害成分を含有する製品を 使用していた場合は、デバイスの損傷を防止するために、手を完全に乾燥させてからデバイスを扱うように

バッテリ コネクタに洗浄剤が付着した場合は、薬剤をできる限り完全に拭き取ってから、アルコール ウェット テ ィッシュでクリーニングします。コネクタに薬剤が蓄積するのを最小限に抑えるため、デバイスのクリーニングと消毒の 前にターミナルにバッテリを取り付けることもお勧めします。 デバイスで洗浄 / 殺菌剤を使用するとき、洗浄 / 殺菌剤の製造業者により規定された指示に従うことが重要です。メンテナンスとトラブルシューティング

モバイル デバイスが使用される環境はそれぞれ異なるので、クリーニングの頻度はユーザーが判断し、必要 に応じた頻度でクリーニングを行ってください。汚れに気付いたら、こまめにモバイル デバイスをクリーニ ングし、汚れが蓄積して後でクリーニングが面倒にならないようにします。 常に最適な画像をキャプチャできるように、カメラ ウィンドウの定期的なクリーニング、特に汚れや埃の多 い環境で使用した後のクリーニングを推奨します。 デバイスのクリーニング

使用可能なアルコール ワイプですべてのボタンやトリガを含め、筺体を完全に拭き取ります。

ディスプレイは使用可能なアルコール ワイプで拭いてもかまいません。ただし、ディスプレイの端の付近に 液体がたまらないように注意してください。縞状の跡が残らないように、すぐに研磨性のない柔らかい布で ディスプレイを拭きます。 カメラと出力ウィンドウ レンズ用ティッシュ ペーパー、またはメガネなど光学材料のクリーニングに適した用具で定期的にカメラと 出力ウィンドウを拭いてください。 バッテリ ガイド スロット アルコールに浸した綿棒をバッテリ ガイド レールに挿入してごみをきれいに取り除き、乾いた綿棒でふき取 って乾かします。メンテナンスとトラブルシューティング

バッテリ コネクタと位置マグネットのクリーニング バッテリ コネクタと位置マグネットをクリーニングするには、次の手順に従います。 図 172 バッテリ コネクタと位置マグネット

1. モバイル コンピュータからメイン バッテリを取り外します。

2. 綿棒のコットン部をイソプロピルアルコールに浸します。

3. 油分や汚れを取り除くには、綿棒のコットン部で、バッテリとターミナル側にある位置マグネットとコネ

クタ部分を軽くこすります。コネクタまたはマグネットに綿の屑が残らないようにしてください。

5. 乾いた綿棒で、ステップ 3 と 4 を繰り返します。コネクタまたはマグネットに綿の屑が残らないようにし

6. 油分や埃が残っていないか確認し、必要であればクリーニング処理を繰り返します。

漂白剤ベースの化学薬品でバッテリ コネクタまたは位置マグネットをクリーニングした後は、バッテリ コネクタ とロケータ マグネットのクリーニング手順に従って、コネクタや位置マグネットから漂白剤を取り除きます。 クレードルのコネクタのクリーニング クレードルのコネクタをクリーニングするには、次の手順に従います。

1. クレードルから DC 電源ケーブルを外します。

2. 綿棒のコットン部をイソプロピルアルコールに浸します。

3. 綿棒のコットン部で、コネクタのピンに沿って拭きます。コネクタの片側から反対側に向けて、ゆっくり

綿棒を往復させます。コネクタにコットンの屑が残らないようにしてください。

4. コネクタのすべての面を綿棒で拭く必要があります。

5. 綿棒のコットンの屑をすべて取り除きます。

6. クレードルの他の部分に油分や埃が見つかった場合は、糸くずの出ない布とアルコールを使用して取り除

位置マグネットメンテナンスとトラブルシューティング

7. アルコールが蒸発するまで 10 ～ 30 分 ( 周辺の温度と湿度による ) 放置してから、クレードルに電源をつ

気温が低く湿度が高い場合は、長い乾燥時間が必要となります。温度が高く、湿度が低い場合は、乾燥時

漂白剤ベースの化学薬品でクレードル コネクタをクリーニングした後は、クレードル コネクタのクリーニング手 順に従って、コネクタから漂白剤を取り除きます。 トラブルシューティング 次の表は、発生する可能性がある典型的な問題と、それらを解決するための対処方法を示します。 TC52 表 16 TC52 のトラブルシューティング

デバイスのバッテリを充電または交換します。

デバイスのバッテリを充電または交換します。

バッテリに問題がある。 バッテリを交換します。それでもデバイスが動作しない 場合は、リセットします。

デバイスをクレードルに差し込みます。21 ページの バ ッテリの充電を参照してください。

周辺温度が 5°C (41°F) 未満になるか 40°C (104°F) を超え ると、バッテリは充電されません。

電源ボタンを押します。メンテナンスとトラブルシューティング

デバイスをクレードルに置き直すか、通信ケーブルをつ なぎ直して再度転送します。

セットアップを実行します。 Wi-Fi でのデータ通

Wi-Fi 無線をオンにします。 アクセス ポイントの通 信範囲から外れている。 アクセス ポイントの近くに移動します。 Bluetooth でのデー

Bluetooth 無線をオンにします。 相手側 Bluetooth デバ

相手側デバイスの 10m (32.8 フィート) 以内に移動します。 音が鳴らない。 音量設定が低いかオフ

ディスプレイは使用しないまま一定時間が経過するとオ フになります。この時間を、15 秒、30 秒、1 分、2 分、 5 分、10 分、または 30 分に設定します。

デバイスが反応しない。 デバイスを再起動します。

デバイスに保存されてい るファイルが多すぎる。 使用しないメモや記録を削除します。必要に応じて、 その記録をホスト コンピュータに保存します ( または SD カードを使用してメモリを追加します )。

ユーザーがデバイスにインストールしたアプリケーショ ンを削除し、メモリを解放します。[Settings] ( 設定 ) > [Apps & notifications] ( アプリと通知 ) を選択します。 リストからアプリを選択して、[UNINSTALL] ( アンイン ストール ) を選択します。 表 16 TC52 のトラブルシューティング ( 続き ) 問題 原因 対処方法メンテナンスとトラブルシューティング

デバイスにスキャン アプリケーションをロードするか、 DataWedge を有効にします。システム管理者にお問い合

デバイスを正しいスキャン距離に置きます。

スキャンするバーコードのタイプに対応するように、デ バイスを設定します。EMDK または DataWedge アプリ ケーションを参照します。

正しく読み取ったときにデバイスがビープ音を鳴らさな い場合は、正しく読み取ったときにビープ音を鳴らすよ うにアプリケーションを設定します。

スキャナのトリガを押したときにレーザー光線の放射が 停止する場合は、バッテリ レベルを確認します。バッテ リ残量が少なくなっていると、バッテリ残量が少ないこ とがデバイスから通知される前に、スキャナがシャット オフされます。注 : この対処法を実行してもスキャナが コードを読み取らない場合は、代理店またはグローバル カスタマー サポート センターにお問い合わせください。

他の Bluetooth デバイスから 10m (32.8 フィート ) 以内に デバイスを近づけます。 近くの Bluetooth デバ

検出するには、近くの Bluetooth デバイスの電源をオン

Bluetooth デバイスを検出可能なモードに設定します。必 要に応じて、当該デバイスのユーザー マニュアルを参照

ユーザーがパスワードの入力を 5 回間違えると、PIN、 パターンまたはパスワードを使用するときに 30 秒待つ

表 16 TC52 のトラブルシューティング ( 続き ) 問題 原因 対処方法187

以降のセクションでは、デバイスの技術仕様について説明します。 TC52 表 17 TC52 技術仕様

寸法 高さ : 155mm (6.1 インチ ) 幅 : 75.5mm (2.9 インチ ) 奥行き : 18.6mm (0.73 インチ ) 重量 : 249g (8.8 オンス ) ( バッテリ搭載時 ) ディスプレイ 5.0 インチ 高解像度 (1280 × 720)、非常に明るい画像で、屋外 でも見ることができ、タッチ パネルに光学的に結合されている タッチ パネル スタイラスペン、指または手袋をはめた指先入力 ( 別売の導電 性スタイラスペン ) によるデュアル モード容量方式タッチ、 Corning Gorilla Glass、水滴除去、指紋耐性の汚れ防止コーティ

バックライト 発光ダイオード (LED) バックライト バッテリ 充電式リチウム イオン、Power Precision+ 標準容量、 >

ワット時 ( 一般 ) / > 4,150 mAh 最小 、バッテリサイクル回数を 長くするためバッテリ テクノロジを向上、バッテリ メトリック にバッテリ残量をリアルタイムに表示できるためバッテリ管理 が容易、急速 充電 ( 最大 2.4 mA) 拡張スロット ユーザーがアクセス可能な最大 32GB SDHC および最大 256GB SDXC 対応の MicroSD (FAT32 フォーマット使用 ) 接続インタフェース USB (Universal Serial Bus) 2.0 High Speed ( ホストとクライア

ネットワーク接続 WLAN、WPAN (Bluetooth) 通知 可聴音、多色 LED、バイブ キーパッド 画面キーボード技術仕様

音声およびオーディオ 3 個のマイク ( 雑音消去機能付き )、バイブレータ通知、スピー カ、Bluetooth 無線ヘッドセットに対応高性能スピーカ フォン、 PTT ヘッドセットに対応、セルラ回路切り替えボイス、 HD Voice と SWB/FB オーディオ ボタン プログラム可能な戻るボタン、デュアル専用スキャン ボタン、 専用プッシュトゥトーク ボタン、音量上 / 下ボタン

CPU Qualcomm Snapdragon 660 OCTA - コア、 2.2GHz オペレーティング システム GMS およびその他のサービスを制御するための、 Zebra の制限 モードを搭載した Android 8.1 Oreo

メモリ 4GB RAM/32GB フラッシュ

出力 USB: 5VDC @ 500mA ( 最大 )

動作温度 -20°C ～ 50°C (-4°F ～ 122°F) 相対湿度 オペレーティング : 5 ～ 95% ( 結露なきこと ) 保管温度 -40°C ～ 70°C (-40°F ～ 158°F) 充電温度 5°C ～ 40°C (41°F ～ 104°F) 湿度 5 ～ 85% ( 結露なきこと ) 耐落下衝撃性能 -10°C ～ 50°C (14°F ～ 122°F) を超える温度で、1.2m (4 フィー ト ) の高さからコンクリートを覆うタイルに複数回落下しても

MIL-STD 810 G 適合の高耐久性ブーツを装着した状態で、1.8m (6 フィート ) の高さから複数回コンクリートに落下しても動作

転倒 0.5m (1.6 フィート ) の転倒を 500 回繰り返しても動作可能、 IEC の耐転倒衝撃仕様に準拠および高水準達成 シーリング IP67 および IP65 ( 該当する IEC シーリング加工仕様に適合 ) 静電気放電 (ESD) ±15kVDC 大気放電、±8kVDC 直接放電、±8kVDC 間接放電 振動 4G PK サイン波 (5Hz ～ 2kHz)、0.04g2/Hz ランダム (20Hz ～ 2kHz)、試験時間は 1 軸あたり 60 分間で 3 軸実施 耐熱衝撃性 -40°C ～ 70°C (-40°F ～ 158°F) の急激な温度変化 インタラクティブ センサ テクノロジ (IST) モーション センサ 3 軸加速度計 (MEMS Gyro 搭載 ) 光センサ ディスプレイ バックライトの明るさを自動調整 近接センサ 音声通話中にユーザーがハンドセットを頭に当てていることを 自動的に検出し、ディスプレイ出力とタッチ入力を無効化 圧力センサ 場所の高度情報を自動的に検出 マグネメータ eCompass が方向を自動的に検出 無線 LAN データ / 音声通信 無線 IEEE 802.11a/b/g/n/ac/d/h/i/k/r/v/w、Wi-Fi ™ 準拠、IPv4、 IPv6、2X2 MIMO 表 17 TC52 技術仕様 (続き )

サポートされるデータ速度 5GHz: 802.11a/n/ac - 最大 866.7Mbps 2.4GHz: 802.11b/g/n - 最大 300Mbps 動作チャンネル チャネル 1 ～ 13 (2412 ～ 2472MHz) チャネル 36 ～ 165 (5180 ～ 5825MHz) チャネル帯域幅 : 20、40、80MHz 実際の動作チャネル / 周波数は、各地域の規制および承認機関に

セキュリティと暗号化 WEP (40 または 104 ビット )、WPA/WPA2 Personal (TKIP およ び AES)、WPA/WPA2 Enterprise (TKIP および AES) — EAP-TTLS (PAP、MSCHAP、MSCHAPv2)、EAP-TLS、 EAP-PEAPv0-MSCHAPv2、EAP-PEAPv1-GTC、EAP-LEAP、 EAP-PWD 移動中のデータ : FIPS 140-2 レベル 1 保存データ : FIPS 140-2 レベル 1 認証 WFA(802.11n、WMM-PS、802.11r、PMF) 高速ローミング PMKID キャッシュ、Cisco CCKM、802.11r、OKC 無線 PAN データおよび音声通信 Bluetooth[Bluetooth] クラス 2、Bluetooth V5.0、Bluetooth Low Energy(BLE)

スキャン LED 照準器付き SE4710 イメージャ (1D および 2D)Digimarc の

カメラ 前面 — 5MP、f/2.0 絞りカメラ 背面 — 13MP オートフォーカス、f/2.2 絞り、背面カメラ フラ ッシュ LED はバランスの取れた白色光を生成し、トーチ モー ドに対応、手ぶれ補正機能付き 4K ビデオ Near Field Communications (NFC) ISO 14443 タイプ A および B、F、FeliCa および ISO 15693 カ ード、P2P モードおよびホストを介したカード エミュレーション 2D イメージャ エンジン (SE4710) の仕様 読み取り幅 水平 - 48.0° 垂直 - 36.7° 画像解像度 1280 ( 縦 ) × 960 ( 横 ) ピクセル 回転 360° ピッチ ±60° スキュー許容差 ±60° 周辺光 直射日光 : 10,000 フィート キャンドル (107,639 ルクス ) 焦点範囲 読み取り部前面からの距離 : 17.7cm (7.0 インチ ) レーザー照準波長 可視半導体レーザー (VLD): 655nm ±10nm 中央点光電力 : 0.6mW ( 通常 ) パターン角度 : 48.0° 水平、38.0° 垂直 照明システム LED: 温白色 LED パターン角度 : 505 輝度で 80° 表 17 TC52 技術仕様 (続き )

表 18 デー タ収集読み取 り 可能 コ ー ド

1D バーコード Chinese 2 of 5、Codabar、Code 11、Code 128、Code 39、 Code 93、ディスクリート 2 of 5、EAN-13、EAN-8、インターリ ーブド 2 of 5、MSI、UPCA、UPCE、UPCE1、ISBN/Bookland、 ISSN、クーポン コード、Matrix 2 of 5 2D バーコード オーストラリア郵便、アステカコード、カナダ郵便、コンポジ ット Ab、コンポジット C、データマトリックス、オランダ郵 便、GS1 データバー、GS1 リミテッド、GS1 リミテッド、GS1 データマトリックス、Han Xin、日本郵便番号、マイクロ PDF、

マイクロ QR コード、PDF-417、QR コード、TLC-39、

• 1 スロット USB/ 充電専用クレードル キット p. 142
• 4 スロット充電専用クレードル ( バッテリ充電器キット付 き ) p. 142
• 4 スロット バッテリ充電器キット p. 143
• 5 スロット イーサネット クレードル キット p. 142
• 5 スロット充電専用クレードル キット p. 142

Google アカウント設定 . . . . . . . . . . . . . . . . . . . . . . . . . . 22 モバイル サービス . . . . . . . . . . . . . . . . . . . . . . . . 35

microSD カード . . . . . . . . . . . . . . . . . . . . . . . . . . . 19, 24 microSD カードの取り付け . . . . . . . . . . . . . . . . . . . . . 19

• RS507 スキャン操作 p. 122
• RS507/RS6000 Bluetooth HID を使用したペアリング p. 129
• Simple Serial Interface を使用したペアリング p. 128
• ペアリング p. 126
• RS507 スキャニング p. 122
• , 124, 125 RS6000 スキャン操作 p. 121
• RS6000 スキャニング p. 121
• RxLogger p. 103
• RxLogger ユーティリティ p. 104

USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57 USB を使用したファイルの転送 . . . . . . . . . . . . . . . . . 57

イーサネット接続 . . . . . . . . . . . . . . . . . . . . . . . . . . .157 一般的なサウンド設定 . . . . . . . . . . . . . . . . . . . . . . . . .32 イメージャ スキャン . . . . . . . . . . . . . . . . . . . . . . . . .114

ウィジェット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42 追加 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43 ウェイクアップ ソース . . . . . . . . . . . . . . . . . . . . . . . .34

オーディオ アダプタ . . . . . . . . . . . . . . . . . . . . . . . . .143 音と振動の自動的なブロック . . . . . . . . . . . . . . . . . . .47

アルバムの処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

クイック アクセス パネル . . . . . . . . . . . . . . . . . . . . . . 40

コネクタのクリーニング . . . . . . . . . . . . . . . . . . 183 クレードル マウント . . . . . . . . . . . . . . . . . . . . . . . . . 142

サウンド レコーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

• アクセス p. 26
• 一般的なサウンド p. 32
• ウェイクアップ ソース p. 34
• 音と振動の自動的なブロック p. 47
• 音と振動の制限 p. 46
• カメラ p. 72
• , 74 カメラ写真 p. 72
• カメラ ビデオ p. 74
• アンビエント ディスプレイ 索引 p. 31

• ソフトウェアのバージョン p. 13
• ソフトウェア バージョン p. 13
• ソフト ホルスタ p. 144
• ソフト リセット p. 56

タッチ モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

• データキャプチャ p. 114
• バーコードスキャン p. 114
• データ収集 p. 114
• デジタル カメラ p. 114

トラブルシューティング . . . . . . . . . . . . . . . . . . . . . . 184 トリガ ハンドル . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143 トリガ ハンドル キット . . . . . . . . . . . . . . . . . . . . . . . 143

• Bluetooth HID を使用 (DS3678) p. 130
• Bluetooth HID を使用 (RS507/RS6000) p. 129
• DS3678 p. 130
• RS507/RS6000 ハンズフリー イメージャ p. 126
• Simple Serial Interface を使用 (DS3678) p. 130
• Simple Serial Interface を使用 (RS507/RS6000) .128 ベーシック ハンドストラップ p. 144
• ヘッドセット ジャック p. 19

無線ローカル エリア ネットワーク . . . . . . . . . . . . . . 133

• クリーニングの際の注意事項 p. 181
• クリーニング頻度 p. 182
• クリーニング方法 p. 180
• 使用可能な洗剤の活性成分 p. 181
• デバイスのクリーニング方法 p. 181
• 有害成分 p. 181
