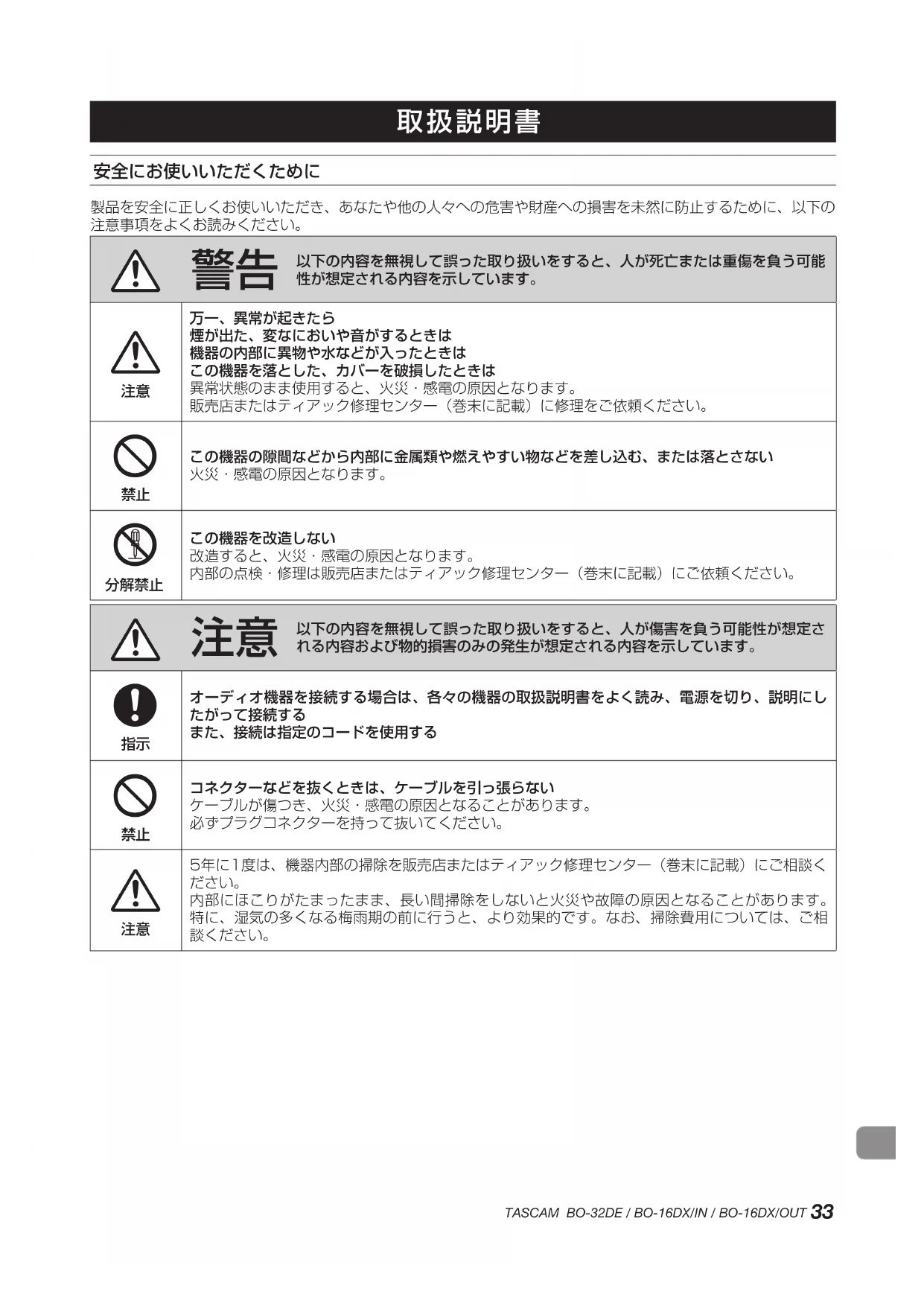

このたびは、TASCAM BO-32DE／BO-16DX/IN／BO-16DX/OUTをお買い上げいただきまして、誠にありがとうございます。ご使用になる前に、この取扱説明書をよくお読みになり、正しい取り扱い方法をご理解いただいた上で、末永くご愛用くださいますようお願い申し上げます。お読みになったあとは、いつでも見られる所に保管してください。

また取扱説明書は、TASCAMのウェブサイト（https://tascam.jp/jp/）からダウンロードすることができます。

本機の概要

BO-32DE :

●32ch D-sub 25pin - ユーロブロックコネクターへの変換が可能（ユーロブロック端子は、入出力端子が共通となるため入力／出力数は8chグループごとに自由にアサイン可能）

タブ付ユーロブロックプラグ付属

PO-16DX/IN :

16ch D-sub 25pin - XLR（メス）コネクタへの変換が可能

BO-16DX/OUT :

16ch D-sub 25pin - XLR（オス）コネクタへの変換が可能

端子上部に信号系統などのラベルを張り付け可能なスペースが確保

☐sub 25pはAES59-2012準拠：TASCAMピンアサインを採用

五地逆転の設置を考慮したシルク

U、奥行45mmのコンパクトサイズ

本製品の構成

本製品の構成は、以下の通りです。

開梱は本体に損傷を与えないよう慎重に行ってください。梱包箱と梱包材は、後日輸送するときのために保管しておいてください。 付属品が不足している場合や輸送中の損傷が見られる場合は、お買い上げの販売店にお問い合わせください。

体 x1

●一口ブロックプラグ（BO-32DEのみ） x32

●ーブルバンドキット（BO-32DEのみ）……x1

●ックマウントビスキット....x1

取扱説明書（本書、保証書付き）....x1

設置上の注意

のような場所に設置しないでください。故障の原因となります。 振動の多い場所

窓際などの直射日光が当たる場所

暖房器具のそばなど極端に温度が高い場所

極端に温度が低い場所

湿気の多い場所や風通しが悪い場所

ほこりの多い場所

ワーアンプなど熱を発生する機器の上に本機を置かないでください。

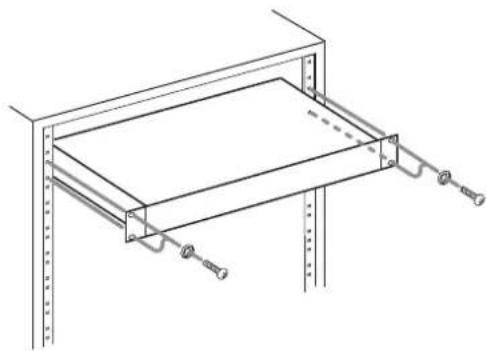

●機をラックにマウントする場合は、付属のラックマウントビスキットを使って、下図のように取り付けてください。

ラックマウントアングルの本体への取り付け方向を変えることで、フロントパネルとリアパネルを入れ替えてラックに取り付けることができます。

また、ラックマウントアングルを外し、卓上に置いて使用する事も可能です。

本機を寒い場所から暖かい場所へ移動したときや、寒い部屋を暖めた直後など、気温が急激に変化すると結露を生じることがあります。結露したときは、約1～2時間放置してからお使いください。

製品のお手入れ

製品の汚れは、柔らかい乾いた布で拭いてください。化学ぞうきん、ベンジン、シンナー、アルコールなどで拭かないでください。表面を傷める、または色落ちさせる原因となります。

ユーザー登録について

TASCAMのウェブサイトにて、オンラインでのユーザー登録をお願い致します。

https://tascam.jp/jp/login

アフターサービス

の製品には、保証書が添付（巻末に記載）されています。大切に保管してください。万が一販売店の捺印やご購入日の記載がない場合は、無料修理保証の対象外になりますので、ご購入時のレシートなどご購入店・ご購入日が確認できる物を一緒に保管してください。

保証期間は、お買い上げの日より1年です。保証期間中は、記載内容によりティアック修理センター（巻末に記載）が無償修理致します。その他の詳細については、保証書をご参照ください。

保証期間経過後、または保証書を提示されない場合の修理などについては、お買い上げの販売店またはティアック修理センター（巻末に記載）にご相談ください。修理によって機能を維持できる場合は、お客様のご要望により有料修理致します。

万一、故障が発生した場合は使用を中止し、必ず電源プラグをコンセントから抜いて、お買い上げの販売店またはティアック修理センター（巻末に記載）までご連絡ください。修理を依頼される場合は、次の内容をお知らせください。 なお、本機の故障、もしくは不具合により発生した付随的損害（録音内容などの補償）の責については、ご容赦ください。

型名、型番

(BO-32DE / BO-16DX/IN / BO-16DX/OUT)

製造番号（Serial No.）

故障の症状（できるだけ詳しく）

お買い上げの年月日

お買い上げの販売店名

お問い合わせ先については、巻末をご参照ください。

本機を廃棄する場合に必要となる収集費などの費用は、お客様のご負担になります。

フロントパネル

BO-32DE

TASCAM 80-2008 31 29 27 25 23 32 30 28 26 23 21 19 17 24 22 20 18 16 13 11 9 16 14 12 10 7 5 3 1 8 6 4 2

BO-16DX/IN

TASCAM B0-NOXIN ②

BO-16DX/OUT

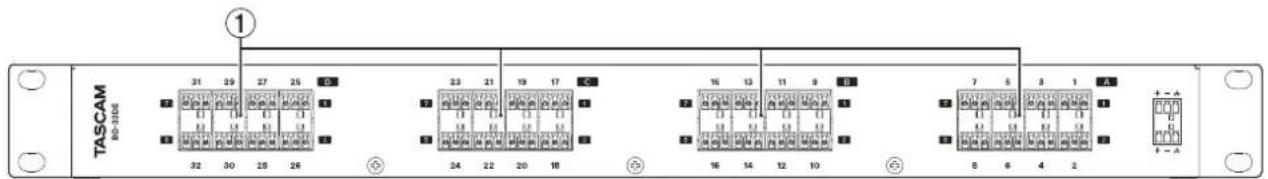

① ユーロブロック端子
アナログ入出力端子（ユーロブロックバランス）です。（左からHOT、COLD、GND）

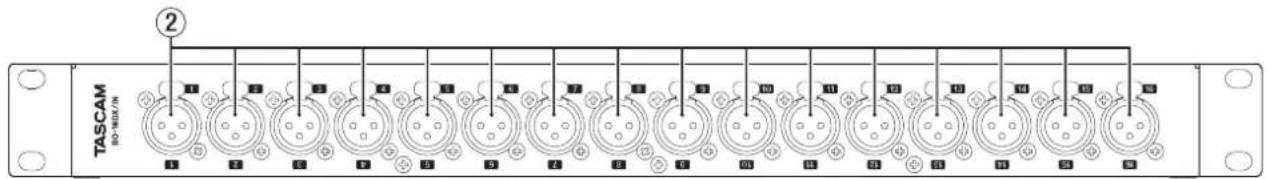

② BALANCED INPUT 1-16端子
アナログ入力端子（XLRバランス）です。（1：GND、2：HOT、3：COLD）

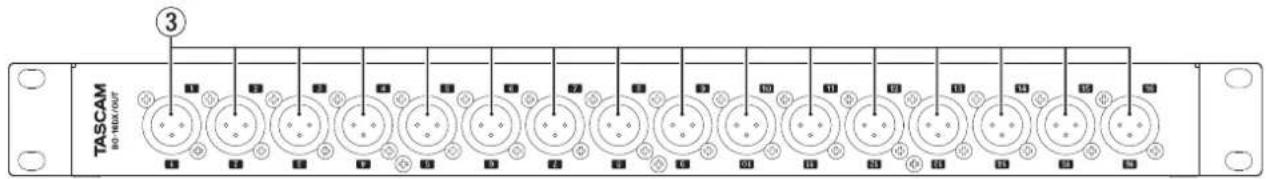

③ BALANCED OUTPUT 1-16端子
アナログ出力端子（XLRバランス）です。（1：GND、2：HOT、3：COLD）

リアパネル

BO-32DE

④ CE TASCAM TRAC CORPORATION TEACH INC. WORLD 410000

BO-16DX/IN

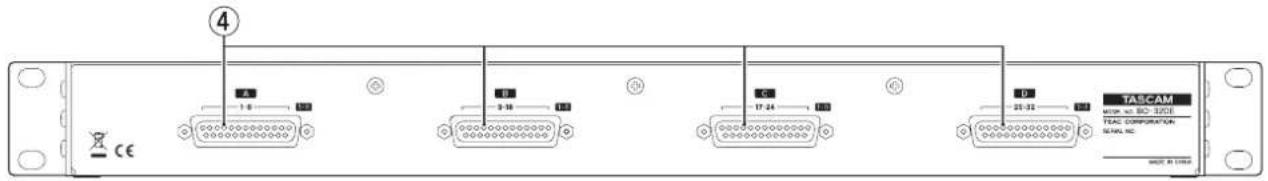

④ 1-8 / 9-16 / 17-24 / 25-32 端子

アナログ入出力端子（D-Sub 25ピン：バランス）です。

アナログ入出力用D-Subマルチケーブルを使用して、外部アナログ（バランス）機器と接続し、1-8／9-16／17-24／25-32チャンネルの信号を送信します。

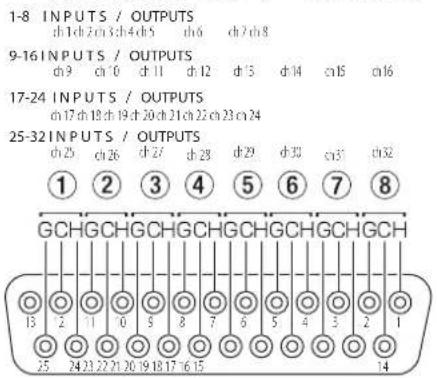

D-Sub端子のピンアサイン*は、以下をご参照ください。(1-8／9-16／17-24／25-32端子共通)

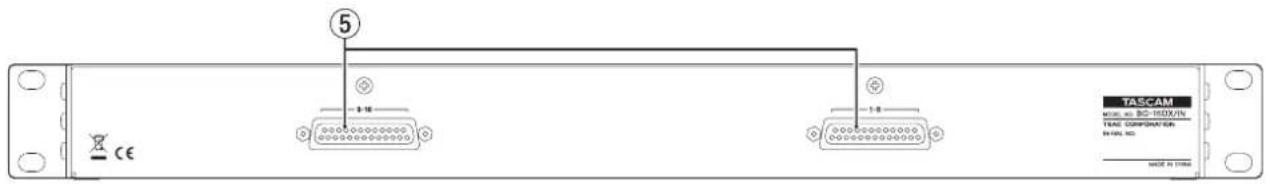

⑤ 1-8 / 9-16 端子

アナログ入力／出力端子（D-Sub 25ピン：バランス）です。

アナログ入力／出力用D-Subマルチケーブルを使用して、外部アナログ（バランス）機器と接続し、1-8／9-16チャンネルの信号を送信します。

D-Sub端子のピンアサイン*は、以下をご参照ください。（1-8／9-16端子共通）

* ピンアサイン：TASCAM's DB-25 pinout Standard AES59-2012準拠

ANALOG INPUTS / OUTPUTS

1-8 INPUTS / OUTPUTS ch 1 ch 2 cn 3 ch 4 ch 5 ch 6 ch 7 ch 8 9-16 INPUTS / OUTPUTS ch 9 ch 10 ch 11 ch 12 ch 13 ch 14 cn 15 cn 16 17-24 INPUTS / OUTPUTS ch 17 ch 18 ch 19 ch 20 ch 21 ch 22 ch 23 cn 24 25-32 INPUTS / OUTPUTS ch 25 ch 26 ch 27 ch 28 ch 29 d 30 cn 31 cn 32 ①②③④⑤⑥⑦⑧ GCHGCHGCHGCHGCHGCHGCHGCH 13 2 1 0 5 8 7 6 5 4 3 2 1 25 24 23 22 21 20 19 18 17 16 15 14

ユーロブロックプラグの接続について

1. ユーロブロックプラグの端子ネジを緩めます。
2. ケーブルを差し込みます。
3. ユーロブロックプラグの端子ネジを締め付けます。
4. 付属のケーブルバンドを使用し、ケーブルをタブに固定します。

コネクター：Euroblock（Balanced）3.81mmピッチ x16（32ch）

リア

コネクター：D-sub 25pin female x4

固定ネジ：No.4-40 UNC（インチタイプ）x8

BO-16DX/IN

フロント

コネクター：XLR-3-31（1：GND、2：HOT、3：COLD）x16

リア

コネクター：D-sub 25pin female x2

固定ネジ：No.4-40 UNC（インチタイプ）x4

BO-16DX/OUT

フロント

コネクター：XLR-3-32（1：GND、2：HOT、3：COLD）×16

リア

コネクター：D-sub 25pin female x2

固定ネジ：No.4-40 UNC（インチタイプ）x4

一般

外形寸法（幅 x 高さ x 奥行き、突起を含む）

482.6 x 44.1 x 50.8mm (BO-32DE)

法図については、巻末をご参照ください。
