| 製品の種類 | ビデオエンコーダブレード用シャーシ |
| ブランド | AXIS |
| モデル | Q7920 |
| カテゴリー | オーディオ/ビデオコンバーター |
| 電源 | 100-240 V AC、最大365 W |
| スロット数 | 14（1-14の番号、4グループ） |
| ネットワークコネクタ | 4 x RJ45（10/100/1000 Mbit/s）、4 x SFP（1000 Mbit/s） |
| I/Oコネクタ | 端子台による12の設定可能な入出力 |
| RS-485コネクタ | PTZ制御用6チャンネル半二重 |
| ネットワーク冗長性 | はい、RJ45とSFP間の自動切り替え（4アップリンクグループ） |
| ホットスワップ | ブレード、電源ユニット、ファンホルダー |
| 使用条件 | 屋内、0-45 °C、湿度10-85%（結露なきこと） |
| 接地 | 接地ネジによる必須 |
| 清掃 | 純水を含ませた清潔な布 |
| 保証 | www.axis.com/warranty/ を参照 |
よくある質問 - Q7920 AXIS
ユーザーの質問 Q7920 AXIS
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード オーディオ/ビデオコンバーター 無料でPDF形式で！マニュアルを見つける Q7920 - AXIS 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 Q7920 ブランド AXIS.
使用説明書 Q7920 AXIS
この装置は、クラスB情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。取扱説明書に従って正しい取り扱いをして下さい。
Korea
本製品を設置する前に、このインストールガイドをよくお読みください。インストールガイドは、後で参照できるように保管しておいてください。
危険危険レベル
| ▲危険 | 回避しない場合、死亡または重傷につながる危険な状態を示します。 |
| ▲警告 | 回避しない場合、死亡または重傷につながる可能性のある危険な状態を示します。 |
| ▲注意 | 回避しない場合、軽傷または中程度の怪我につながる可能性のある危険な状態を示します。 |
| 注記 | 回避しない場合、器物の破損につながる可能性のある状態を示します。 |
その他の他のセサゼンズルベル
| 重要 | 製品を正しく機能させるために不可欠な重要情報を示します。 |
注意製品を最大限に活用するために役立つ有用な情報を示します。
安全宴館手順
注記
- 本製品は、お使いになる地域の法律や規制に準拠して使用してください。
- 本製品を屋外またはそれに準じる環境で使用する場合は、認定済みの屋外用筐体に収納して設置する必要があります。
- 本製品は乾燥した換気のよい環境に保管してください。
- 本製品に衝撃または強い圧力を加えないでください。
- 本製品を不安定なブラケット、表面、または壁に設置しないでください。
- 本製品を設置する際には、適切な工具のみを使用してください。過剰な力がかかると、製品が損傷することがあります。
- 化学薬品、腐食剤、噴霧式クリーナーは使用しないでください。清掃には、きれいな水に浸した清潔な布を使用してください。
- 製品の技術仕様に準拠したアクセサリーのみを使用してください。これらのアクセサリーは、Axisまたはサードパーティから入手できます。
- Axisが提供または推奨する交換部品のみを使用してください。
- 製品を自分で修理しないでください。修理については、Axisのサポートまたは販売代理店にお問い合わせください。
輸送輸送
注記
- 本製品を運搬する際は、製品が損傷しないよう、元の梱包か同等の梱包を使用してください。
インネストモトルガルガイド
このインストールガイドでは、AXISQ7920シャーシをお使いのネットワークにインストールする手順について説明します。
設置護顱手順
- パッケージの内容、ツールなど、設置に必要な物がそろっているかを確認します。ペーを参照してください。
- 「ハードウェアの概要」をよく読みます。 ペー 滋参照してください。
3.ハードウェアを設置します。 ペー を参願してください。
パッパッジの内容内容
- ビデオエンコーダーシャーシ
-AXISQ7920
- カバープレート
-1ポート用フロントパネルカバー×1
-2ポート用フロントパネルカバー×6
- AC電源コード×2
欧州
英国
-米国、カナダ、日本
-オーストラリア
スイス
-デンマーク
韓国
-アルゼンチン
- ターミナルコネクター
-14ピンターミナルコネクター×28
-2ピンターミナルコネクター×14
- 印刷物
-AXISQ7920シャーシインストールガイド(本書)
- 付属品

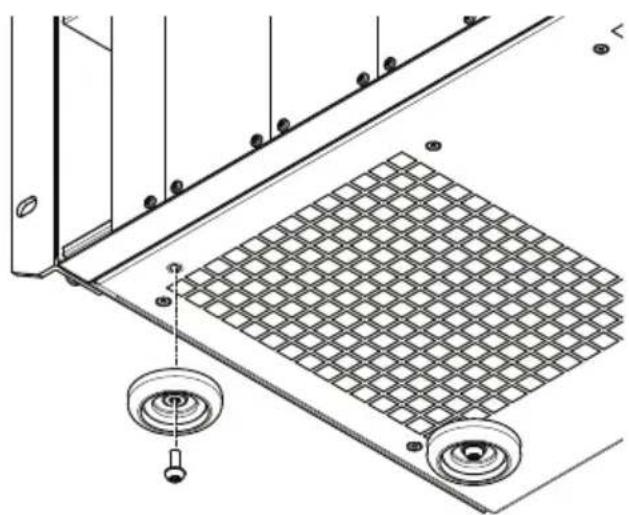

脚×4
ハードウドウの概要概要

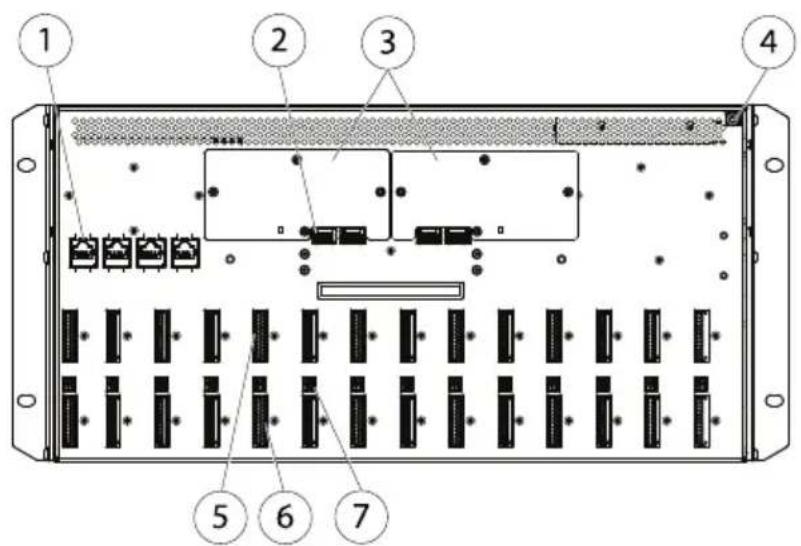

1 RJ45 ネットワーク コネクター 1 \~ 4
2 SFP ネットワークポート 1～4
3 ファントレイカバー
4 アース端子ネジ
5 I/O ターミナルコネクター
6 RS - 485 コネクター
7 電源入出力コネクター
注意
SFPモジュールは、AXISQ7920に付属していません。

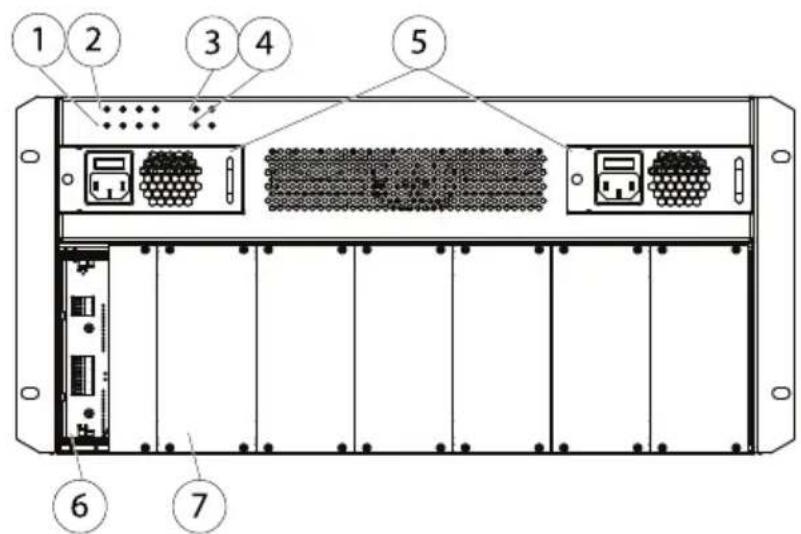

1 SFP ネットワークポート LED 1～4
2 RJ45 ネットワークコネクター LED 1 \~ 4
3 電源ユニット LED 1、2
4 ファン LED 1、2
5 電源 1、2（電源ユニット 1、2）
6 スロット 1
7 フロントパネルカバー
LED イLED ナジターター
| LED LED | 色 色 | 表示表示 |
| RJ45ネットワークコネクター1~4 | 緑 | 1000メガビット/秒のネットワークに接続している場合、点灯します。ネットワークパケットを送受信した場合、点滅します。 |
| 黄 | 10/100メガビット/秒のネットワークに接続している場合、点灯します。ネットワークパケットを送受信した場合、点滅します。 | |
| 消灯ネットワーク接続なし | ||
| LED LED | 鲁色 | 表示表示 |
| SFPネットワークポート1~4 | 緑 | 1000メガビット/秒のネットワークに接続している場合、点灯します。ネットワークパケットを送受信した場合、点滅します。 |
| 消灯ネットワーク接続なし | ||
| LED LED | 色 色 | 表示表示 |
| 電源ユニット1、2 | 緑 | 電源ユニット1、2が接続され、オンになっています。 |
| 赤 | 電源ユニット1または2が故障しています。あるいは、電源ユニット1または2が接続されていないか、オフになっています。 | |
| ファンLED1、2 | 緑 | 両方のファンが動作しています。 |
| 緑/赤で点滅 | 一方のファンが故障しています。 | |
| 赤 | 両方のファンが故障しています。 |
注意
電源が故障した場合は、新しい電源と交換します。電源の交換をページ参照してください。
ファンが故障した場合は、新しいファントレイと交換します。 ファントレイの交換，へを参照じてください。
仕様仕様
動作緣備条件
AXISQ7920は屋内専用モデルです。
| 製品製品 | 温度溫度 | 湿度湿度 |
| AXISQ7920 | 0°C~45°C | 10~85%RH(結露不可) |
消費電力
| 製品製品 | AC AC |
| AXISQ7920 | 100~240VAC、最大365W |
ハードウドウの設置設置
設置設置一般要件
- 電源は1.8m以内に配置してください。
- 十分な換気を確保するため、最低限以下の空きスペースを確保してください。
シャーシの下方に1U
シャーシの左右に5cm
-シャーシの前後に5cm
- 他の装置や物を直接シャーシの上に載せないでください。取り付けブラケットは、1ユニット以上を支えるようには設計されていません。
- 過度な埃は避けてください。
AXISQ7920には、2つのオン/オフスイッチがあります。AXISQ7920の電源を切るには、両方のスイッチをオフにする必要があります。
AXISQ7920の電源スイッチをオンにする前に、アース端子ネジを使用して正しく接地されていることを確認してください。
使用する地域に合わせて、適切なAC電源コードを使用してください。
警告
- ケースに触っても電気ショックを受けないように、AXISQ7920への電力供給は接地した電源コードを使用して行ってください。
- 設置先の建物は、過電流、短絡、地絡に対する保護を備えている必要があります。
- ビデオエンコーダーシャーシに異物が入った場合は、必ず電源を切断してから除去してください。
Axis ビ威ビデオエンダーダセブドード
S/N — SЭリアル番号。製品のMAC/イーサネットアドレスと同じ
P/N —製品のモデル番号
バスゴネカ タターシャーシのI/Oターミナルコネクターへの物理インターフェース
Axis ビンボニオコネダーダレチドの装着装着
AXISQ7920では、14のAxisビデオエンコーダーブレードを装着できます。ブレードを装着するスロットは、左から右に1～14の番号が付いており、4つのスロットグループ(スロット1～4、スロット5～7、スロット8～10、スロット11～14)に分かれます。
最初のブレードはスロット1に挿入してください。その後は、すべてのスロットに自由に装着できます。AXISQ7920のパフォーマンスを最適化する方法については、パフォーマンスの最为参照してください。ジ86
AXISQ7920の機能をフルに利用するには、スロット1にAXISQ7436、AXISQ7406、AXISQ7414、AXISP7224、または、さらに新しいブレードを挿入する必要があります。
AXISQ7920にAxisビデオエンコーダーブレードを装着するには、以下の手順に従います。
- ビデオエンコーダーブレードを装着したいスロットのフロントパネルカバーを外します。
2.ガイドを使用して、ビデオエンコーダーを装着します。 - フロントパネルカバーを固定していたネジを使用して、ビデオエンコーダーを固定します。
AXISQ7920では、ビデオエンコーダーブレードのホットスワップが可能です。ブレードの挿抜の際、AXISQ7920の電源を切断する必要はありません。
達記
すべての空きスロットに、フロントパネルカバーを取り付ける必要があります。
コネカ衣タター
背面背面のカタタター
ネッネワトウヨネカ永ケ標準RJ45コネクター。10/100/1000メガビット/秒用
ネツネワードウヨネクタケケ標準SFPコネクター。1000メガビット/秒用
RS-485 コネ485 夕タ通常、パン/チルト/ズーム装置の接続に使用します。
電源電圧力由外力外力外力DC100mA出力。外部装置への電力供給に使用できます。
I/Oタ+ノエナカカネカ メタ最大12のI/O物理インターフェース
シャシサHDシID
シャシセHDID15:シャーシのID。マルチシャーシ構成において使用します。
シャシセHDHDP:現在は未使用
ピン配置配置
AXIS QAX00、QAX90QAX80 シQ792のRS485 コ路対象タクセの配置配置
| ピンピン | 機能機能 | 説明説明 |
| 1 | チャンネル1、RS485A | PTZ装置などの補助装置の制御に使用する半二重RS485インターフェース |
| 2 | チャンネル1、RS485B | |
| 3 | チャンネル2、RS485A | |
| 4 | チャンネル2、RS485B | |
| 5 | チャンネル3、RS485A | |
| 6 | チャンネル3、RS485B | |
| 7 | チャンネル4、RS485A | |
| 8 | チャンネル4、RS485B | |
| 9 | チャンネル5、RS485A | |
| 10 | チャンネル5、RS485B | |
| 11 | チャンネル6、RS485A | |
| 12 | チャンネル6、RS485B |
この表は、AXISQ7436ブレードを装着する際に使用します。AXISQ7920で別のブレードを使用する場合は、そのブレードのインストールガイドを参照してください。
AXIS QAX00、QAX00QAX20 シQ7920のF(○)ロスカタケタビの配置配置
| ピンピン | 機能機能 | 説明説明 | |
| 1 | チャンネル1、設定可能I/O1 | デジタル入力-動作させるにはGNDに、動作させない場合はフロート状態(未接続)にします。デジタル出力-オープンドレインNFETトランジスターを使用。ソースをGNDに接続。外部リレーとともに使用する場合は、過渡電圧から保護するため、ダイオードを負荷と並列に接続する必要があります。 | 最小入力=-40VDC最大入力=+40VDC最大負荷=100mA最大電圧=+40VDC(トランジスターに対する数値) |
| 2 | チャンネル2、設定可能I/O1 | ||
| 3 | チャンネル3、設定可能I/O1 | ||
| 4 | チャンネル4、設定可能I/O1 | ||
| 5 | チャンネル5、設定可能I/O1 | ||
| 6 | チャンネル6、設定可能I/O1 | ||
| 7 | チャンネル1、設定可能I/O2 | ||
| 8 | チャンネル2、設定可能I/O2 | ||
| 9 | チャンネル3、設定可能I/O2 | ||
| 10 | チャンネル4、設定可能I/O2 | ||
| 11 | チャンネル5、設定可能I/O2 | ||
| 12 | チャンネル6、設定可能I/O2 | ||
この表は、AXISQ7436ブレードを装着する際に使用します。AXISQ7920で別のブレードを使用する場合は、そのブレードのインストールガイドを参照してください。
電源電源換交換
- 交換が必要な電源をオフにします。

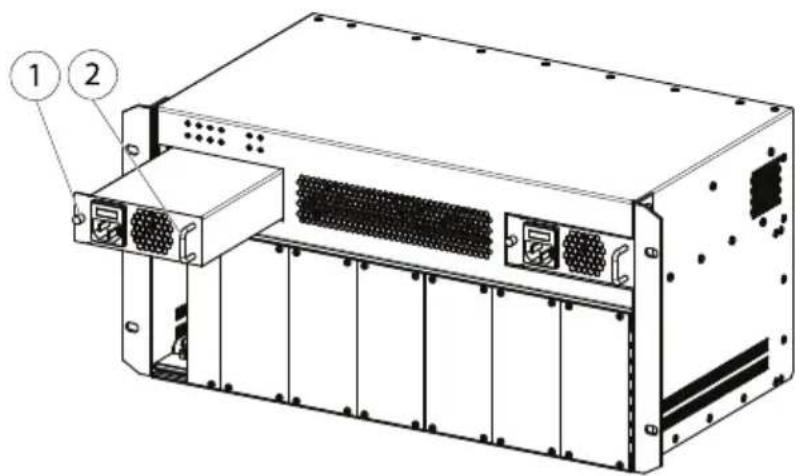

2.電源の左側にあるネジをゆるめ、ハンドルを使用して電源を取り外します。 - 新しい電源を挿入し、ネジを締め直します。
AXISQ7920では、電源ユニットのホットスワップが可能です。電源ユニットの着脱の際、AXISQ7920の電源を切断する必要はありません。
ファンホンドの交換交換

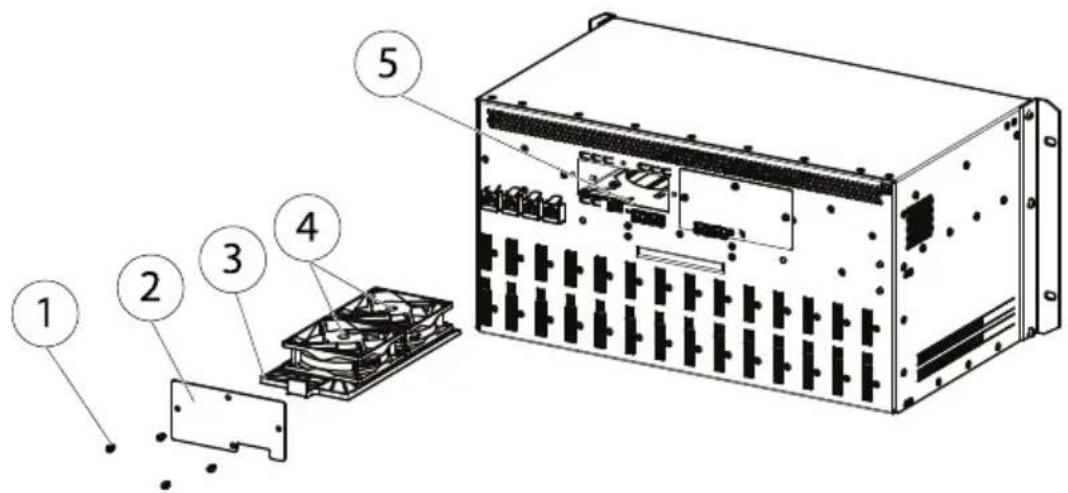

1 ネジ×4 2 ファントレイのカバー 3 ファントレイ 4 ファン
5 ファン電源コネクター×2
ファントレイを交換するには、以下の手順に従います。
- ファントレイのカバーを外します。
2.ファンを電源コネクターから切断します。
3.ファントレイをゆっくりと引き出します。
4.新しいファントレイを挿入します。
5.ファンを電源コネクターに接続します。
6.ファントレイのカバーを取り付けます。
AXISQ7920では、ファントレイのホットスワップが可能です。ファントレイの着脱の際、AXISQ7920の電源を切断する必要はありません。
パフポチボシスの最適最適化
ファチムウムアのアのプラグサグドード
AXISQ7920は、ファームウェアを自動的にアップグレードする機能を備えています。AXISQ7920のスロット1にAXISQ7920の現行バージョンより新しいファームウェアを備えたブレードを挿入すると、AXISQ7920は自動的に新しいバージョンにアップグレードされます。アップグレードの完了には1分ほどかかる場合があります。
ネッネワドウ冗髪雄性
AXISQ7920のネットワーク冗長性は、ソフトウェアによって制御され、2つ以上のネットワークコネクター(RJ45またはSFP)の接続を必要とします。AXISQ7920には4つのアップリンクグループがあり、各グループのSFPコネクターとRJ45コネクターが1つずつ用意されています。SFPコネクターはRJ45コネクターに優先します。接続の異常が発生した場合、まず同じアップリンクグループの接続がチェックされ、必要に応じて、ネットワーク接続を確立できるまで、他のアップリンクグループの接続が次々とチェックされます。
ホッホスタヌップ
AXISQ7920では、ブレード、ファントレイ、電源ユニットのホットスワップが可能です。ブレード、ファントレイ、電源ユニットは、AXISQ7920の動作に影響することなく着脱することができます。
ラッタ藍観観観无シモン
ラック監視デーモン機能を使用するには、スロット1にAXISQ7436、AXISQ7406、AXISQ7414、AXISP7224、または、さらに新しいブレードを挿入する必要があります。
最大最大ネット出力出力
AXISQ7920のネットワークパフォーマンスを最適化するには、できるだけ多数のアップリンクグループ(RJ45またはSFP)をアクティブにします。ブレードはスロットグループ間で均等に分配します。
アクティブにしたスロットグループごとに、アップリンクグループをアクティブにする必要があります。スロットグループとアップリンクグループの関係については、以下を参照してください。
スロットグループ1:スロット1～4、アップリンクグループ1
スロットグループ2:スロット5～7、アップリンクグループ2
スロットグループ3:スロット8～10、アップリンクグループ3
スロットグループ4:スロット11～14、アップリンクグループ4
4、6、8、10のブレードを設置する際にブレードを均等に挿入する例を以下の表に示します。
| ブレチドの数の数 | 4 4 | 6 6 | 8 8 | 10 10 |
| スロヌ中1ト | XX | XX | XX | XX |
| スロヌ中2B | XX | XX | XX | |
| スロヌ中3B | XX | |||
| スロヌ中4B | ||||
| スロヌ中5B | XX | XX | ||
| スロヌ中6B | XX | XX | XX | |
| スロヌ中7B | XX | |||
| スロヌ中8B | XX | XX | ||
| スロヌ中9B | XX | XX | XX | |
| スロヌ中10ト10 | XX | |||
| スロヌ中11ト11 | XX | |||
| スロヌ中12ト12 | XX | XX | XX | |
| スロヌ中13ト13 | XX | XX | ||
| スロヌ中14ト14 | XX | XX |
保証保証
Axisの製品保証と関連情報については、www .axis.com/warrantyご覧ください。
