はじめに
本書は、当社のデジタルカメラ（以降、カメラと記載する）に対応した別売アクセサリーの互換性や使いかたを紹介するガイドです。ご使用の前に、必ず製品に付属の説明書と本書をよくお読みのうえ、正しくお使いください。
使用前の注意
・別売アクセサリーの電源は、特別な記載がない限り、カメラから供給されます。・お使いのカメラによっては、本書で紹介している機能に対応していない場合があります。お使いのカメラの使用説明書も併せてご覧ください。・本書の操作手順で紹介しているアクセサリーや工具は、一部のカメラ（モデル）に付属していることがあります。詳細については、お使いのカメラの使用説明書をご覧ください。アクセサリーに工具が付属している場合もあります。カメラまたはアクセサリーに工具が付属していない場合は、市販の工具をお使いください。
カメラまたはアクセサリーを落下させないよう、安定した場所に設置し、調整を行ってください。・対応していないカメラには接続しないでください。
■本書の読み方
本書の使用説明の構成や表記の意味は次のとおりです。
本書記載の内容は、別売品の仕様に関するものです。
（×）知っておいていただきたい追加情報です。
□参照先を示します。
カメラ キヤノン製ビデオカメラについて
- 本書は多言語です。右下の言語をクリックすると、その言語の先頭（目次）に移動します。
本書の記載内容は2022年9月現在のものです。製品の仕様および外観や本書の記載内容は、改良等のため予告なく変更することがあります。
本書に記載のアクセサリーとカメラの対応表
製品の機能を拡張する主なアクセサリーについて記載しています。
| 別売アクセサイー | XF705 XF605 | XA75 /XA70 | XA60 | XA55 | XA40 | |
| 通信 |
| GPSレシーバーGP-E2 | ● | ● | ● | ● | ● | ● | 5 |
| 機能擴張／レンズ対応 |
| リモーツコンドローマーRC-V100 | ● | ● | ● | ● | ● | ● | -* |
| リモーツカメラconihtローマーRC-IP100 | | ●-* | | | | | |
| フィヤレスconihtローマーWL-D89 | | | | | ●-* | | |
| フィヤレスconihtローマーWL-D6000 | ●-* | | | | | | |
| テレコンバーダーTL-H58／TL-U58 | TL-U58 TL-U58 TL-U58 TL-H58 TL-U58 TL-H58 | 7 |
| フィドアタチメntb WA-H58／WA-U58 | WA-U58 WA-U58 WA-U58 WA-H58 WA-U58 WA-H58 | 9 |
| 撮影stsル／構成 |
| ハンドルデバイ卜 HDU-1／HDU-3 | | | | | HDU-3 HDU-1 | 12 |
詳細については、カメラの使用説明書とアクセサリーの説明書をご覧ください。
通信
GPSレシーバー GP-E2
カメラのマルチアクセサリー端子またはUSB端子にGPSレシーバーGP-E2を接続して撮影すると、クリップや静止画のメタデータにGPSから取得した位置情報（経度、緯度、標高。以下、「GPS情報」）を記録します。カメラのUSB端子に接続して撮影する場合は、GP-E2付属の携帯用ケースに入れ、カメラのグリップベルトまたは腰に取り付けて使用することをお勧めします。GP-E2を使用するには単3形電池が必要です。GP-E2の取り付け方や機能の詳細については、GP-E2の説明書をご覧ください。
カメラのUSB端子がType-Cの場合は、別売のインターフェースケーブルIFC-40AB IIIまたはIFC-150AB IIIが必要です。また、カメラによっては、カメラのUSB端子のメニュー設定が必須の場合があります。詳細については、お使いのカメラの使用説明書をご覧ください。
記録する情報
| 記錄方式 | GPS 情報
(經度、緯度、標高) | 協定世界時
(UTC) |
| 動画 | MP4 | ● | ● |
| XF-AVC* | ● | - |
| 靜止画 ● ● | | |
- Canon XF Utility を使用すると、GPS情報を使ってクリップを検索することができます。
GPSレシーバーを接続して有効にする
1. GP-E2の電源を切る

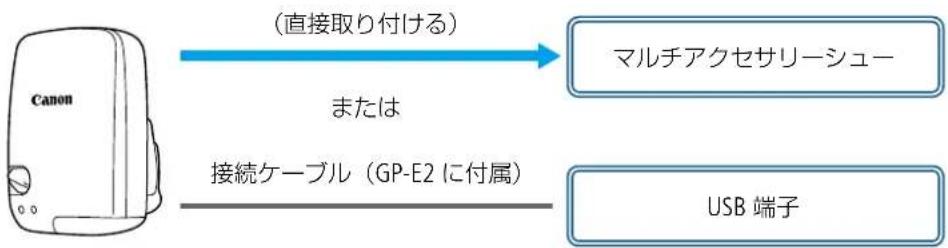

2. GP-E2をカメラに接続する
- カメラのマルチアクセサリー端子、または付属の接続ケーブルや別売のインターフェースケーブルを使ってカメラのUSB端子に接続する。
3. GP-E2の電源を入れる
- GPS機能が有効になります。画面にアイコンが点滅表示され、GPS衛星を探索します。 - 衛星を捕捉するとアイコンが点灯し、以降に記録する動画/静止画にGPS情報が付加されます。
！
GP-E2をカメラのマルチアクセサリー端子とUSB端子に同時に接続しないでください。 - GPSレシーバーは、使用する国／地域の法令等の規制に従って使用してください。国／地域によってはGPSの使用が規制されます。国外で使用する場合は特に注意してください。 電子機器の使用が制限される場所での使用には十分ご注意ください。 - 動画や静止画に記録されるGPS情報には、個人を特定する情報が含まれる場合があります。そのため、GPS情報が記録された動画や静止画を他人に渡したり、インターネット等の不特定多数の人々が観覧可能な環境に掲載する場合は、十分ご注意ください。 - GPSレシーバーは、磁石やモーターの近くなど、強い磁気を発生する場所には絶対に置かないでください。
#
- 動画に記録されるGPS情報は、撮影開始時点の位置情報です。 - GPSから取得した時刻情報を使って、カメラの日時を自動的に設定できます。お使いのカメラの使用説明書に記載されている設定メニューをご覧ください。
- バッテリーを交換したときや本機の電源を切ったときは、GPS衛星からの信号の受信に時間がかかることがあります。
- カメラの端子に接続したケーブルやデータケーブルを、GPSレシーバーの近くに配置しないでください。GPS情報に影響を与える可能性があります。
- ステータス画面を表示できるカメラは、GPSから取得した位置情報や衛星捕捉状態、信号強度などをステータス画面で確認できます。詳細については、お使いのカメラの使用説明書をご覧ください。 GP-E2の次の機能には対応していません。
- 自動時刻設定の「今すぐ実行」
- 電子コンパス
- 設定した間隔で位置情報を更新する
機能拡張／レンズ対応
テレコンバーターTL-H58/TL-U58
テレコンバーターTL-H58/TL-U58を使うと、1.5倍に拡大して撮影できます。カメラによっては、手ブレ補正や最短撮影距離が変わります。詳細については、お使いのカメラの使用説明書をご覧ください。
付属品
カメラに取り付ける
カメラにテレコンバーターを取り付けます。ここでは、TL-U58の取り付け方を例に説明します。TL-H58の取り付け方も同様です。
テレコンバーターをカメラのフィルター取り付けねじに完全にねじ込みます。
- カメラに取り付けたときは、レンズを太陽に向けないでください。カメラが故障する恐れがあります。
- テレコンバーターとカメラのレンズフードやフィルターは、同時に使用しないでください。
- 撮影中は手ブレをおこしやすいので、三脚などをご使用ください。
- 使用前に、テレコンバーターとカメラのレンズのゴミをブロアなどで完全に取り除いてください。表面のゴミにピントが合うことがあります。
- テレコンバーターを使用する場合は、カメラのメニュー設定が必要です。詳細については、お使いのカメラの使用説明書をご覧ください。
- カメラによっては、テレコンバーターを取り付けると、カメラ前面のタリーランプが見えなくなったり、リモコンの受光範囲が狭くなったりすることがあります。別売のビデオライトを使用時にはご注意ください。
- テレコンバーターを使用して、ワイド（広角）側の撮影を行った場合、カメラによってはテレビの画面周辺部にレンズの枠が写ることがあります。
- レンズには指紋がつきやすいので、ご注意ください。湿度の高い場所で、長期間保管されますと、カビが生えることがあります。
- フィルターバランスを調整する場合は、テレコンバーターを取り付けてから行っていただくようお願いいたします。
主仕様
| テレconiendar |
| TL-H58 TL-U58 | |
| 倍率 | 約1.5倍 | 約1.5倍 |
| レンズ構成 | 3群5枚 | 3群5枚 |
| ねじ径 | 58 mm 58 mm | |
| ARGE | ∅69 mm×64 mm ∅79 mm×69 mm | |
| 質量約273g約350g | | |

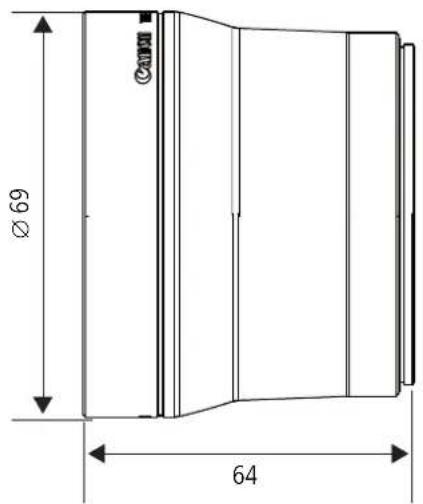

TL-H58寸法図
単位：mm

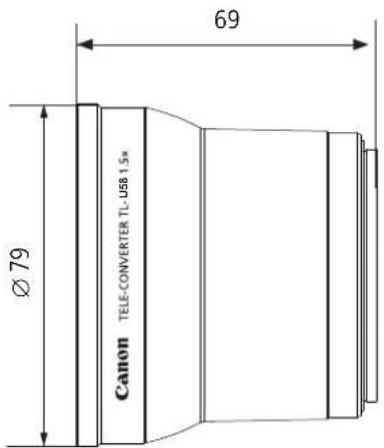

TL-U58寸法図
単位：mm
ワイドコンバーターWA-H58/WA-U58は、より広角側の撮影を行うためのアタッチメントです。カメラによっては、手ぶれ補正の効果や最近撮影距離が変わることがあります。詳細については、お使いのカメラの使用説明書をご覧ください。
付属品
□レンズキャップ □レンズキャップ（背面） □レンズケース □取扱説明書
カメラに取り付ける
カメラにワイドアタッチメントを取り付けます。ここでは、WA-U58の取り付け方を例にして説明いたします。WA-H58の取り付け方も同様です。

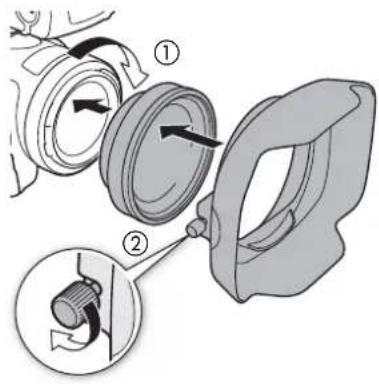

1. カメラのレンズフードを外して、ワイドアタッチメントをカメラのフィルター取り付けねじに完全にねじ込む（①）。2. ワイドアタッチメントの先端に付属のフードを取り付け、固定ねじで固定する（②）。
- 付属のフードは曲がらないように、まっすぐに取り付ける（曲がっているとフードが映り込むことがある）。
- ワイドアタッチメントを取り付けると、画面周辺が湾曲して写ることがあります。
- ワイドアタッチメントとカメラのレンズフードやフィルターは、同時に使用しないでください。
- 使用前、レンズの汚れやほこりを、完全に取り除いてください。表面のごみに触れると傷がつくことがあります。
- ワイドアタッチメントを使用する場合は、カメラのメニュー設定が必要です。詳細については、お使いのカメラの使用説明書をご覧ください。
- カメラによっては、ワイドアタッチメントを取り付けると、カメラ前面のストラップが見えなくなったり、リモコンの受光範囲が狭くなったり、別売のビデオライトを使用時に影ができることがありますので、ご注意ください。
- レンズには指紋が付きやすいので、ご注意ください。
- 保管するときは、必ずレンズキャップを取り付けてください。
- 湿度の高い場所で、長期間保管しないでください。カビが生える恐れがありますので、ご注意ください。
- ホワイトバランスを調整する場合は、ワイドアタッチメントを取り付けてから行うことをお願いいたします。
主仕様
| ウイドアタチメnt |
| WA-H58 WA-U58 | |
| 倍率 | 約0.75倍 | 約0.8倍 |
| レンズ構成 | 2群2枚 | 2群2枚 |
| ねじ径 | 58 mm 58 mm | |
| ARGE フローなし： | 約 Ø9 mm（最大径）×28 mm
フロー付き：
約144 mm（幅）×102 mm（高さ）
×68 mm（奥行き） | フローなし：
約 Ø85 mm（最大径）×33 mm
フロー付き：
約150 mm（幅）×106 mm（高さ）
×72 mm（奥行き） |
| 質量 フローなし：約 | 260 g
フロー付き：約 310 g | フローなし：約 325 g
フロー付き：約 380 g |

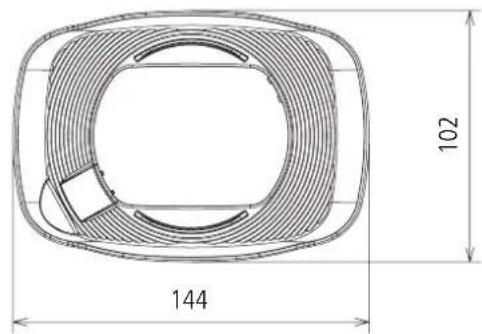

WA-H58寸法
単位：mm

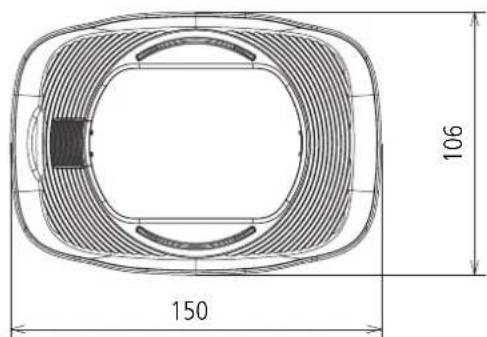

単位：mm
撮影スケジュール/構成
ハンドルユニットHDU-1/HDU-3
ハンドルユニットHDU-1/HDU-3は、カメラに取り付け、INPUT端子や赤外線リモコン、ランタンなどが使用できます。ハンドルユニットの取り付け方法の詳細については、お使いのカメラの使用説明書をご覧ください。

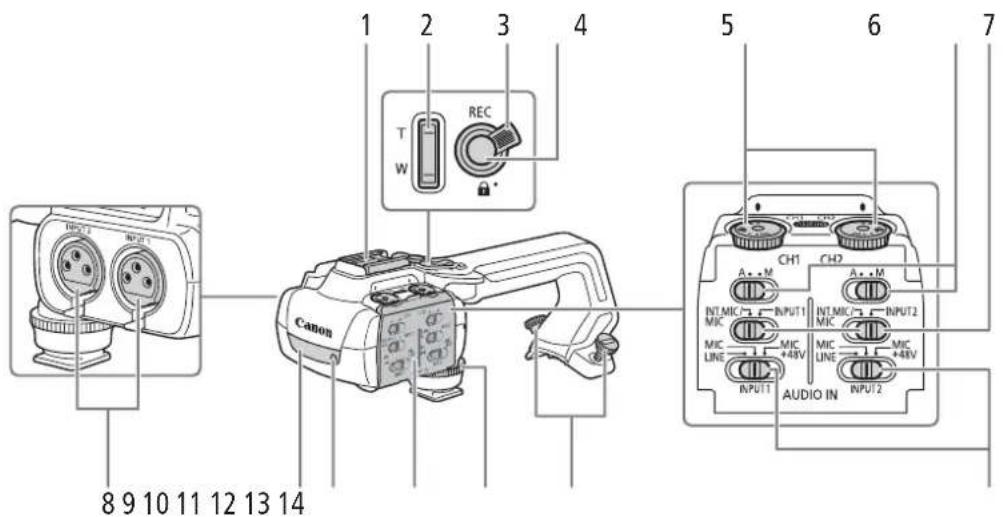

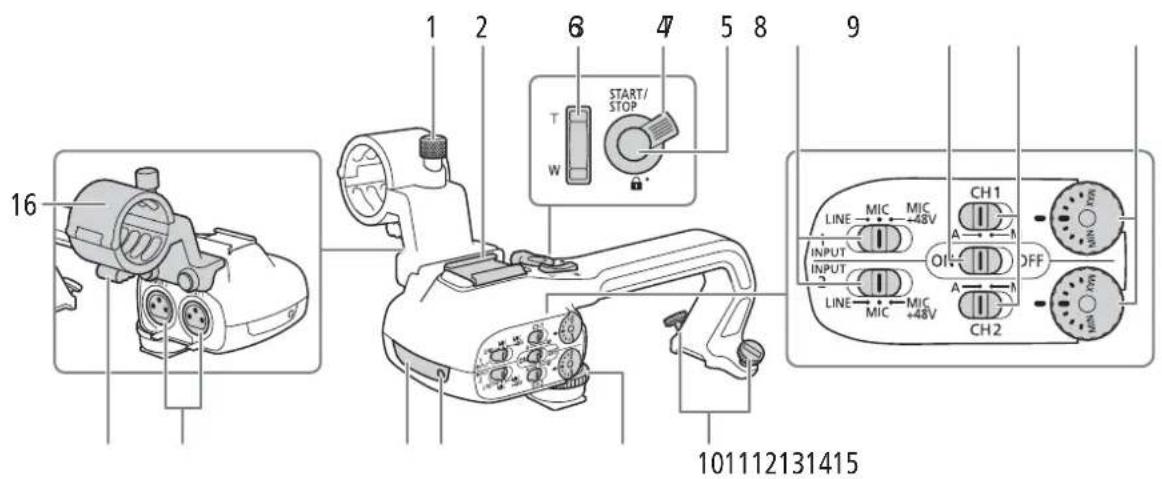

各部の名称
HDU-1
1外部マイク固定ネジ 9録音レベル調整つまみ(CH1/CH2) 2アクセサリーシュー 10ハンドルユニット取り付けねじ 3ハンドルストラップ 11ハンドルユニット固定 4ロックレバー 12ランタン 5 START/STOP（スタート/ストップ）ボタン 13 赤外線リモコン 6 INPUT端子感度切り替え式（INPUT1/INPUT2端子） 14 ヘッドホン端子 7 INPUT端子入力切り替えスイッチ 15 スピーカー 8録音レベル切り替えスイッチ（CH1/CH2）
ハンドルユニット
1外部マイク固定ネジ 2外部マイクホルダー 3 シューアダプター
ハンドルユニットの取り付け

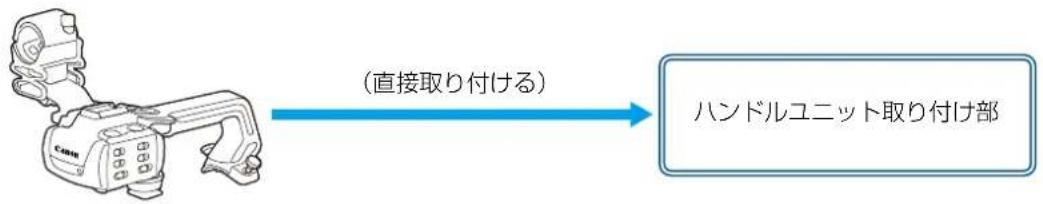

カメラにハンドルユニットを取り付けます。ここでは、HDU-3の取り付け方を例に説明します。HDU-1の取り付け方も同様です。

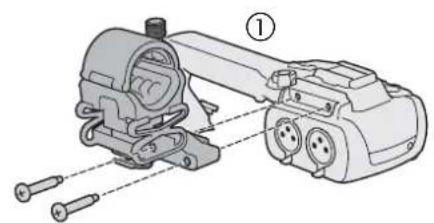

1.カメラの電源を切る 2.プラスのドライバー（市販）を使用して、ハンドルユニットに付属の2本のネジでマイクホルダーをハンドルユニットに取り付けます（①） 3.ハンドルを後ろから前にスライドさせ、ハンドルユニット固定部（②）に合わせます。次にハンドルユニット取り付け部（③）に合わせます 4.その状態のネジを回して固定します（④） - ハンドルデバイス取り付け部は、トルク方式で締めてください。
主仕様
| ハンドル HvEBUS |
| HDU-1 HDU-3 | |
| INPUT 1 端子 / INPUT 2 端子 | XLR 3 ヒンヤック (① ハーリド、② ヤット、③ ユーリド)、2 系統 平衡MIC時: 感度: -60 dBu (ボリ HvEBUS 宣示者、フルスケル -18 dB)LINE時: 感度: +4 dBu (ボリ HvEBUS 宣示者、フルスケル -18 dB)Att: 20 dB |
| 動作温度 0°C ~ +40°C | |
| 外形寸法 (幅×高さ×奥行さ) | 約112×115×180 mm | 約112×139×197 mm |
| 質量 約 253g 約 305g | | |

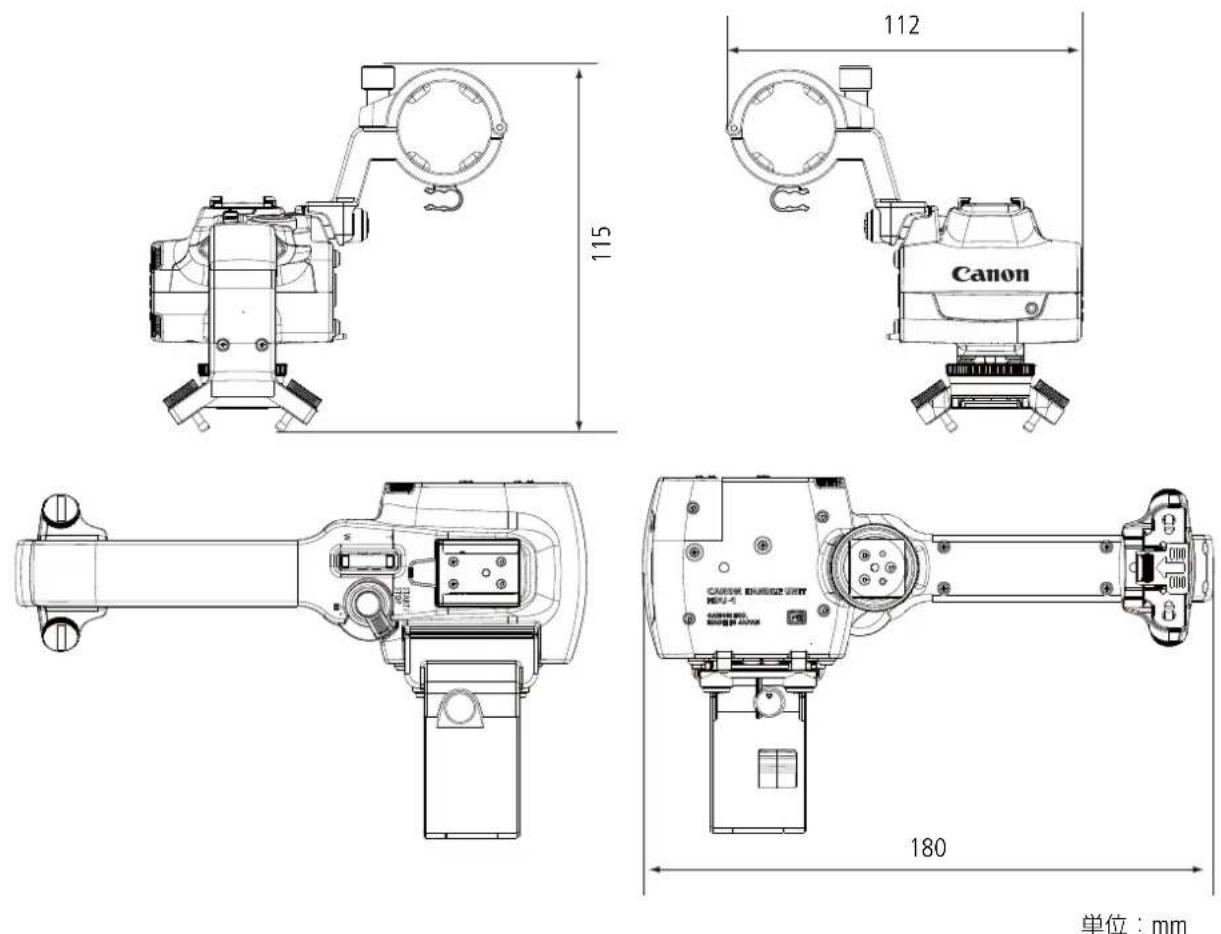

HDU-1寸法図

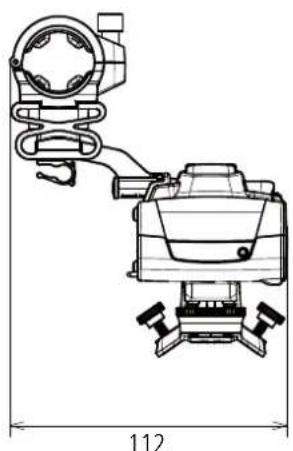

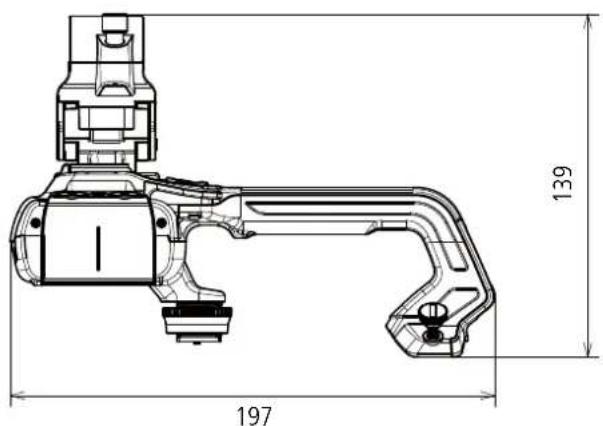

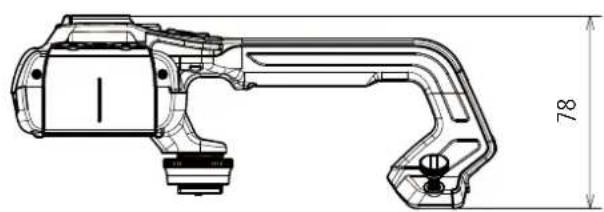

HDU-3寸法図
単位：mm
3 はじめに
9 INPUT端子：INPUT1（右）、INPUT2（左）
10 赤外線
11 撮影ランプ 12 オーディオコントロールカバー 13 ハンドル前端ネジ 14 ハンドル後端ネジ
マイクホルダーユニット（HDU-3同梱）
