使用説明書 DJMonitor 32 Party HERCULES
-
はじめに....3
1.1. パッケージ内容....3
1.2. 仕様....3
1.3. 推獎事項....4 -
DJSPEAKER 32 PARTY スピーカーキットを設置する......4
2.1. スピーカーを配置する....4
2.2. スピーカーキットを接続する....5
2.2.1 コンピュータとの接続 6
2.2.2. ヘッドフォン用ジャックを備えたテレビとの接続 6
2.2.3. 左右オーディオ出力を備えた DVD プレーヤー/テレビとの接続……6
- DJSPEAKER 32 PARTY スピーカーキットを使用する....7

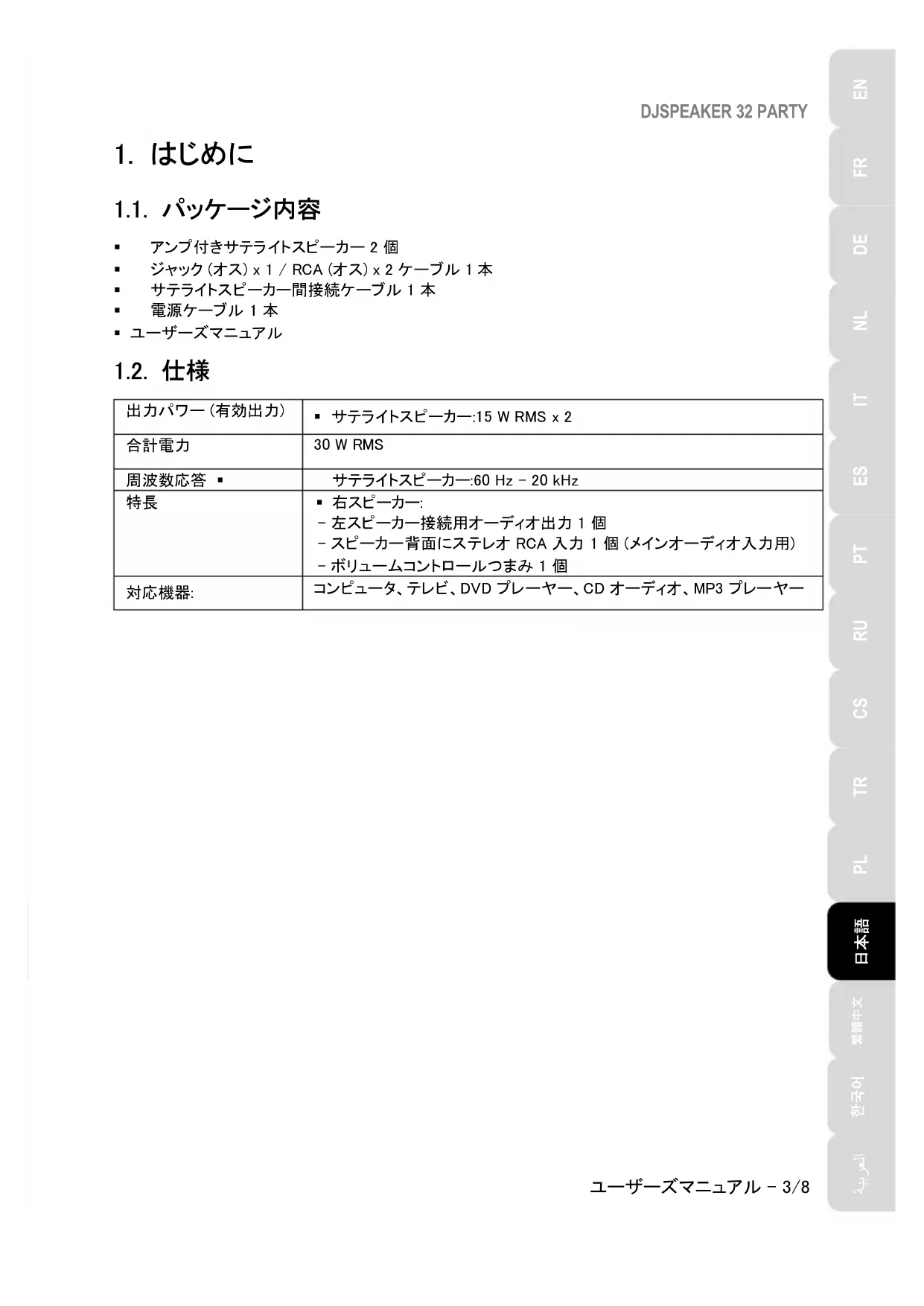

1. はじめに
1.1. パッケージ内容
■ アンプ付きサテライトスピーカー 2 個
■ ジャック (オス) x 1 / RCA (オス) x 2 ケーブル 1 本
■ サテライトスピーカー間接続ケーブル 1 本
■ 電源ケーブル 1 本
■ ユーザーズマニュアル
1.2. 仕様
| 出力パワー(有効出力) | ▪ サテライトスピーカー:15 W RMS x 2 |
| 合計電力 | 30 W RMS |
| 周波数応答 ■ | サテライトスピーカー:60 Hz - 20 kHz |
| 特長 | ▪ 右スピーカー:- 左スピーカー接続用オーディオ出力 1 個- スピーカー背面にステレオ RCA 入力 1 個 (メインオーディオ入力用)- ボリュームコントロールつまみ 1 個 |
| 対応機器: | コンピュータ、テレビ、DVD プレーヤー、CD オーディオ、MP3 プレーヤー |
1.3. 推獎事項
- 落下を防ぐため、サテライトスピーカーは平らな場所に置いてください。
- 内部の部品の破損を防ぐため、スピーカーキットは絶対に開けないでください。
- このスピーカーキットは、温暖な環境での使用を想定して設計されています。
- 火災や放電の危険を防ぐため、スピーカーキットを次の場所に近づけないでください:
- 雨または湿度、およびその他の液体（水、化学薬品など）、ヒーター、ストーブ、およびその他の熱を発する器具（アンプを含む）、および直射日光。
- -スピーカーキットに水滴や水がかからないようにしてください。
-
- 液体が入った容器（コップ、花瓶など）をスピーカーキットの上に置かないでください。
- スピーカーキットを長期間使用しないときは、電源ケーブルを抜いてください。電源ケーブルを抜くときは、必ずケーブルではなくプラグを持って引っ張ってください。
- コンセントに接続されたスピーカーキットの電源プラグは、必ずアクセスしやすい状態に保ってください。
- クリーニングを行う前に、スピーカーキットを取り外してください。湿らせた布を使用してください。 エアゾールクリーナーは使用しないでください。
- スピーカーキットの電源プラグは電源のオンオフに使われるため、常にアクセスしやすい状態にしてください。
- マーキングは、スピーカーの背面に記載されています。
2. DJSPEAKER 32 PARTY スピーカーキットを設置する
2.1. スピーカーを配置する
- サテライトスピーカーを机の上に、モニターのどちらかの隣に置きます。この際、スピーカーは両壁から 50cm 以上離してください。
- スピーカーを聴くポジションのほうに向け、このポジションから等距離に置きます。
2.2. スピーカーキットを接続する
- スピーカーキットに接続するオーディオソース（コンピュータ、テレビ、DVD プレーヤーなど）の電源をオフにします。

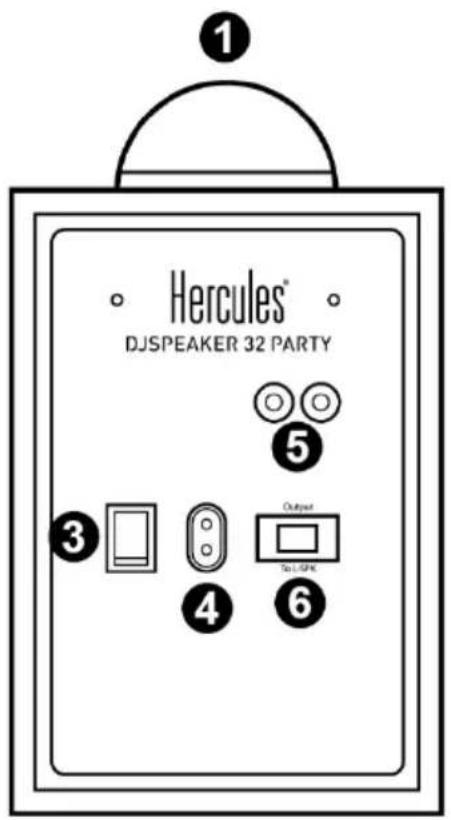

- 全体接続図:


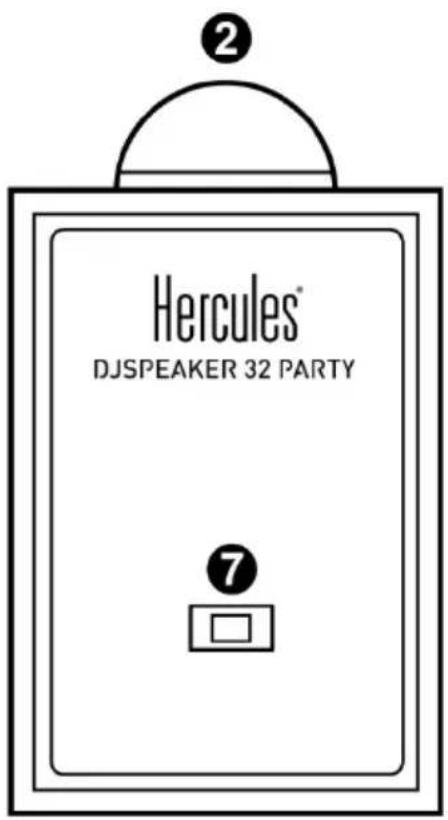

2: 左スピーカー
3: ON/OFF スイッチ
4: 電源コネクター
5: メイン入力用コネクター
6: 右サテライトスピーカー用コネクター
7: 左サテライトスピーカー用コネクター
DJSPEAKER 32 PARTY

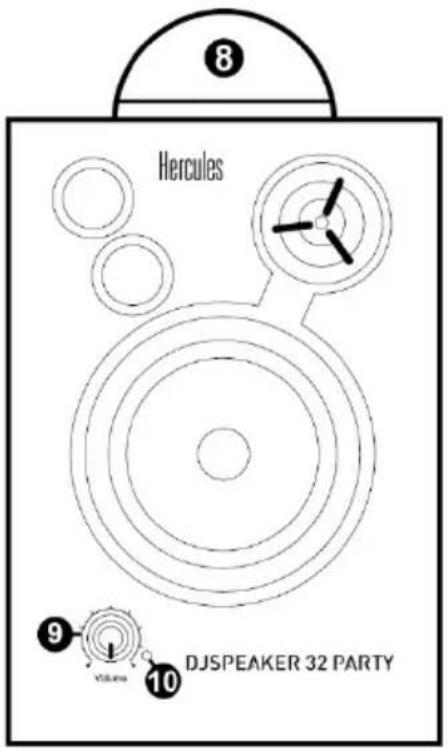

- 右スピーカー (コントロール付き)/赤外線リモコン:
8:内蔵 LED ランプ
12:常時モード
9:マスターボリューム コントロールつまみ
13:自動モード
10:電源 LED
14:点滅モード
11:オン/オフボタン
2.2.1. コンピュータとの接続
付属のジャック（オス）/ RCA（オス x 2）ケーブルを使って、スピーカーキットのメイン入力（右サテライトスピーカーの背面にある RCA コネクター）を、サウンドカードまたはコンピュータのマザーボードに搭載されたサウンドカードの、緑のフロントスピーカー用コネクターまたはフロント出力用コネクターに接続します。
2.2.2. ヘッドフォン用ジャックを備えたテレビとの接続
- スピーカーキットのメイン入力（右サテライトスピーカーの背面にある RCA コネクター）をテレビのヘッドフォン用ジャックに接続します。
2.2.3. 左右オーディオ出力を備えた DVD プレーヤー/テレビとの接続
ジャック (メス)/RCA (オス x 2) ケーブルが必要です (付属していません。下の図 A を参照してください)。
- ジャック (オス)/RCA (オス x 2) ケーブルを、ジャック (メス)/RCA (オス) ケーブルに接続します。
- ジャック (メス)/RCA (オス x 2) ケーブルの白の RCA コネクターを、DVD プレーヤー/テレビの対応するオーディオ出力端子に接続します。
6/8 - ユーザーズマニュアル
- ジャック (メス)/RCA (オス x 2) ケーブルの赤の RCA コネクターを、DVD プレーヤー/テレビの対応するオーディオ出力端子に接続します。
3. DJSPEAKER 32 PARTY スピーカーキットを使用する
- 使用するオーディオソース（コンピュータ、テレビ、DVD プレーヤーなど）の電源を入れます。
- スピーカーキットの電源ケーブル (4) をコンセントに接続します。
- ON/OFF スイッチ (3) を「ON」にします。
- マスターボリュームを調整します。
DJSPEAKER 32 PARTY
著作權
© 2019 Guillemot Corporation S.A. 不許複製・禁無断転載。Hercules® は、Guillemot Corporation S.A. の登録商標です。それ以外の商標は、すべて、それぞれの所有者に帰属します。本書に記載の図は、実際の装置と異なる場合があります。内容、デザイン、仕様は予告なく変更する場合があり、国により異なる場合があります。
環境保護推獎
国内の電気電子機器のリサイクル法を遵守してください。
リサイクルのための廃機器の収集地点や廃棄方法についての詳細は、お住まいの地域の自治体までお問い合わせください。
本書は保管しておいてください。色や装飾は変更する場合があります。
www.hercules.com
Hercules
テクニカルサポート
https://support.hercules.com
