M220 - モニター SHARP - 無料のユーザーマニュアル

製品タイプ	22インチLCDモニター
ブランド	Sharp
モデル	M220
画面サイズ	22インチ（対角54.7 cm）
最大解像度	1920 x 1080（フルHD）
表示技術	TFT LCD
輝度	250 cd/m²
コントラスト	3000:1（標準）
視野角	水平・垂直178°
接続端子	HDMI×1、D-sub（VGA）×1、3.5mmオーディオ出力×1
電源	AC 100 V（50/60 Hz）
消費電力	25 W（動作時）、0.5 W（待機時）

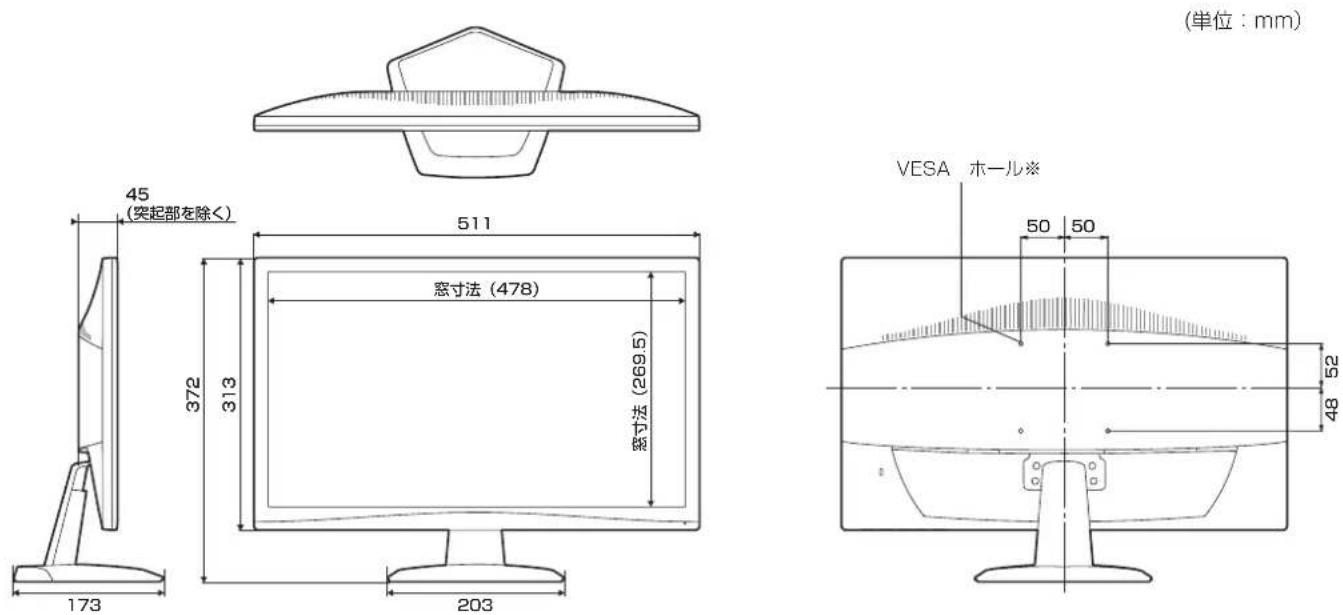

スタンド含む寸法	511 x 173 x 372 mm
スタンドなし寸法	511 x 45 x 313 mm
スタンド含む重量	3.1 kg
スタンドなし重量	3.0 kg
梱包重量	4.15 kg
動作温度	0 °C～40 °C
動作湿度	10 %～80 %（結露なきこと）
主な機能	画質調整（輝度、コントラスト、色温度）、画質モード、自動調整、多言語OSD
お手入れ方法	柔らかく乾いた布で拭いてください。頑固な汚れは、中性洗剤を少し含ませた布で拭き、乾いた布で仕上げてください。シンナーやベンジンなどの揮発性溶剤や研磨剤は使用しないでください。
安全上のご注意	キャビネットを開けないでください。付属の電源コードのみを使用してください。水や湿気にさらさないでください。衝撃を与えないでください。
部品と修理可能性	LEDバックライトは消耗品とみなされます。生産終了後7年間は交換部品が提供されます。保証期間は5年または40,000時間です。
付属品	電源コード（1.5m）、VGAケーブル（1.5m）、スタンド、取扱説明書、保証書

よくある質問 - M220 SHARP

Sharp M220モニターの画面を掃除する方法は？

ほこりを取るには柔らかく乾いた布を使用してください。頑固な汚れには、布を水と中性洗剤で軽く湿らせてから優しく拭き、乾いた布で拭き取ってください。ベンジン、シンナー、揮発性溶剤は表面を傷める恐れがあるので絶対に使用しないでください。

画面が点灯しない場合の対処法は？

電源コードがモニターとコンセントに正しく接続されているか確認してください。前面の電源ボタンを押してください。電源ランプが消えたままの場合は、消してから5秒待ってから再投入してください。コンセントに通電しているか確認してください。

M220モニターにパソコンを接続する方法は？

付属のVGAケーブルまたは認定HDMIケーブルを使用して、一端をモニター（VGAの場合はD-subポート、HDMIの場合はHDMIポート）に、もう一端をパソコンに接続してください。モニターの電源を入れ、次にパソコンの電源を入れます。画像が表示されない場合は、OSDメニューで正しい入力ソースを選択してください。

画像がぼやける原因は？

OSDメニューの自動調整機能を使用して位置と位相を最適化してください。パソコンの解像度がネイティブ解像度（1920x1080）に設定されているか確認してください。VGA接続の場合は、メニューで位相とクロックを調整してください。

画面の明るさを調整する方法は？

任意のコントロールボタンを押してOSDメニューを開きます。「- / +」ボタンで明るさのアイコン（太陽）を選択し、同じボタンで値を調整します。OKを押して確定します。

モニターから音がするのは正常ですか？

電子部品により、軽いハム音やホイッスル音が発生することがありますが、正常な場合があります。音が大きすぎる場合は、すべてのケーブルが正しく接続されているか確認してください。問題が解決しない場合は、シャープのカスタマーサービスにご連絡ください。

OSDメニューの言語を変更する方法は？

メインメニューで歯車アイコン（設定）を選択します。「OSD言語」まで移動し、英語、日本語、簡体字中国語、繁体字中国語から選択します。OKを押して確定します。

このモニターはゲーム機で使用できますか？

はい、Sharp M220はHDMI経由で1920x1080p @60Hzをサポートしています。ゲーム機をHDMIケーブルで接続してください。応答速度はゲームに適しています。ゲーム機が対応解像度に設定されていることを確認してください。

ドット抜けがある場合の対処法は？

製造プロセス上、少数のドット欠けや常時点灯ドットは正常な場合があります。このモニターの有効画素率は99.99989%以上です。不良ドットの数が多い場合は、保証期間内にシャープのサポートにご連絡ください。

モニターのスタンドを取り付ける方法は？

モニターを画面を下にして柔らかい布の上に置き、画面を保護します。スタンドを背面の溝にカチッと音がするまで差し込みます。モニターを起こす前に、しっかり固定されていることを確認してください。取り外すには、ロックを押しながら引き抜いてください。

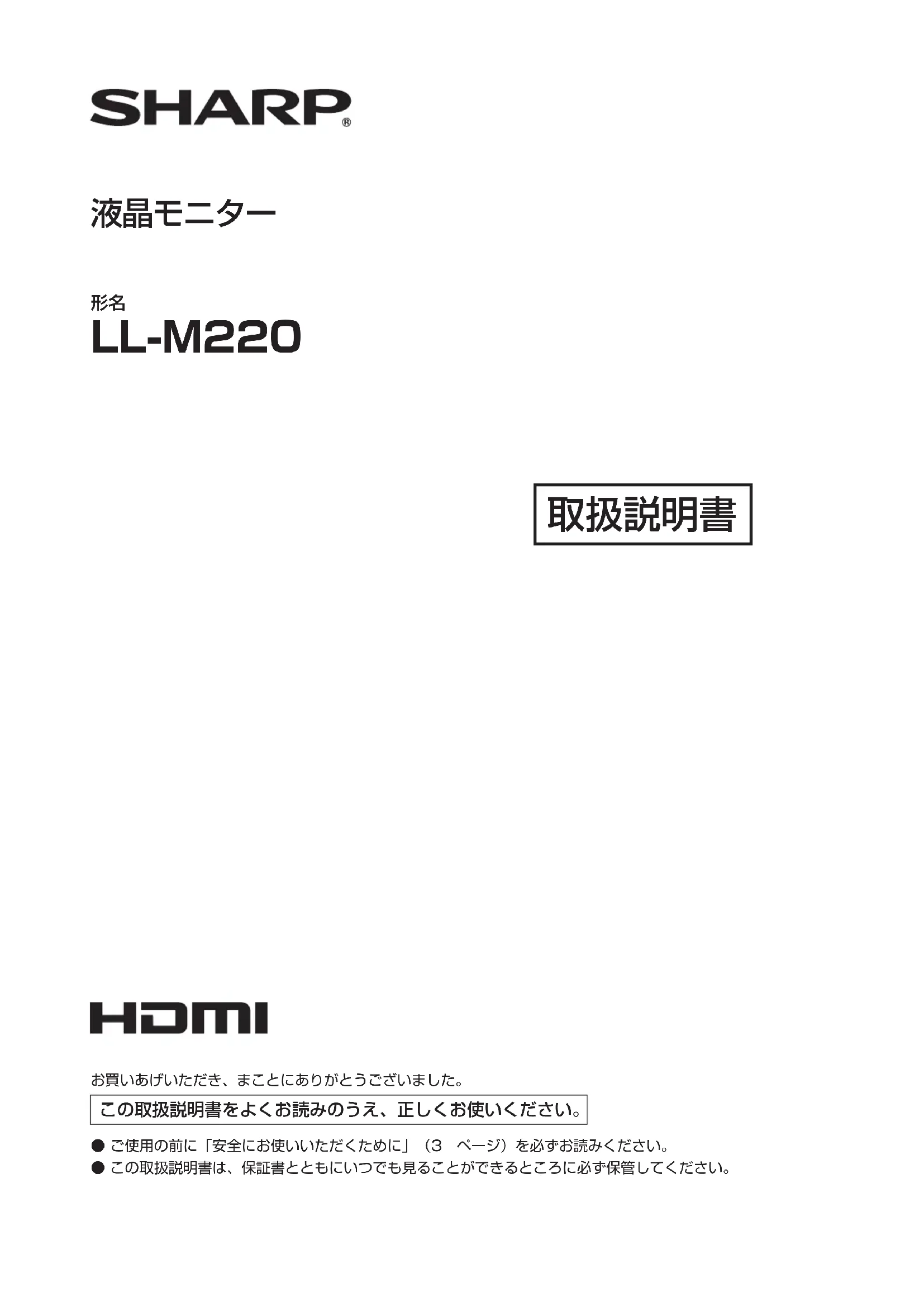

使用説明書 M220 SHARP

ご取扱説明書をよくお読みのうえ、正しくお使いください。

● 使用前に「安全に使うために」（3ページ）を必ずお読みください。 ● この取扱説明書は、保証書とともに、いつでも見ることができるよう大切に保管してください。

目次

安全： 3

使用上の注意・ 5

付属品を確認する 5

設置の仕方 6

スタンドの取付 6

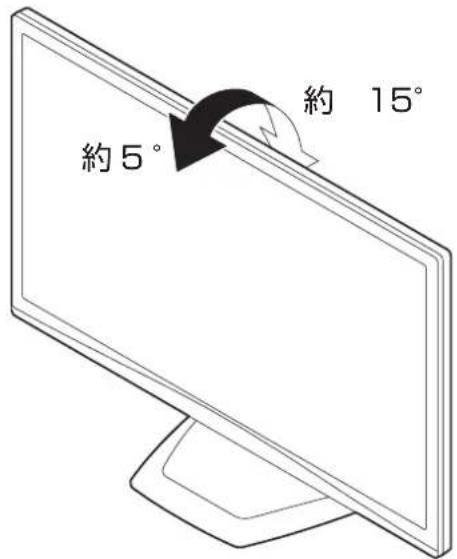

角度調整 6

スタンドの取外し 6

電源の接続… 7

各部の名称と機器の接続… 8

電源の入/切・ 9

電源を入れる． 9

電源を切る 9

本機の設定 10

MEXUN-TOPOTONI 10

設定メニューの詳細 10

MxInmXiueoの詳細 10

故障かな？と思ったら 11

AFTura-saeus！

12

仕様 13

付属の電源コードは当該製品専用です。他の機器には使用しないでください。

電波障害に関する注意

この装置は、クラスB情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビの受信に影響を及ぼす場合があります。取扱説明書に従って、正しくお取り扱いください。

VCCI-B

正しくお取り扱いいただいても、電波の状況によっては、ラジオやテレビの受信に影響を及ぼすことがあります。そのような場合は、次の点にご注意ください。

※ この製品をラジオやテレビの受信機から十分に離してください。

※ この製品とラジオ、テレビ受信機を別のコンセントに接続してください。

※ クラスB情報技術装置の技術基準に適合させるために、この製品の下記の端子に接続するケーブルは、同軸またはシールドされたものを使用してください。

HDMI入力端子、D-sub入力端子

当社は、国際エネルギースタープログラムの参加事業者として、本製品が国際エネルギースタープログラムの対象製品に関する基準を満たしていると判断しました。

願

※ 本製品は厳重な品質管理と検査を経て出荷しておりますが、万一故障や不具合が発生した場合は、お買い上げの販売店または弊社の顧客相談窓口にご連絡ください。 ※ お客様が第三者による修理・改造を行った場合、保証の対象外となることがあります。 ※ TFTカラー液晶パネルは、非常に精密度の高い技術で作られておりますが、画面の一部に点灯しない画素や常時点灯する画素が存在する場合があります。また、見る角度によって色のむらや明るさのむらが生じる場合がありますが、これらは本機の動作上の故障ではありません。あらかじめご了承ください。 ※ 同一画像を長時間表示させないでください。残像現象が発生する場合があります。残像現象は、動画等を表示することで、徐々に軽減いたします。 ※ 本機の廃棄については、各自治体の廃棄ルールに従ってください。 ※ この製品は付属品を含めて、改良のため予告なく変更することがあります。

安全にお使いいただくために

この取扱説明書には、安全にお使いいただくためのいろいろな表示をしています。

その表示を無視して、誤った取り扱いをすることによって生じる内容を「警告」「注意」に区分しています。内容をよく理解してください。

図記号の意味（図記号の一例です。）

記号は、気をつける必要があることを表しています。

記号は、してはいけないことを表しています。

記号は、しなければならないことを表しています。

警告

表示。

電源コードを傷つけないでください。引っ張らない。無理に曲げない。本機や重い物の下敷きにしない。加熱しない。加工しないでください。また、熱器具に近付けない。

電源コードを傷つけると、火災や感電の原因になります。

電源は、AC100V(50/60Hz)のコンセントを使用する。

指定以外の電源を使用すると、火災や感電の原因になります。

雷が鳴り始めたら、本機の電源を切り、電源プラグをコンセントから抜く。

火災や感電の原因になります。

発熱したり、煙が出たり、変なにおいがするなど各種の異常が起きたら、すぐに本機の電源を切り、電源プラグをコンセントから抜く。

異常状態のまま使用を続けると、火災や感電の原因になります。お買い上げの販売店またはお客様ご相談窓口にご連絡ください。

機器を落としたり、キャビネットを破損したときは、本機の電源を切り、電源プラグをコンセントから抜く。

そのまま使用すると火災や感電の原因になります。お買い上げの販売店またはお客様ご相談窓口にご連絡ください。

電源プラグの刃や刃の付近に、ほこりや金属物が付着しているときは、電源プラグを抜いて乾いた布で取り除く。

内部に水や異物が入ったときは、本機の電源を切り、電源プラグをコンセントから抜く。

そのまま使用すると火災や感電の原因になります。

風通しの悪い場所、ほこりや湿気の多い場所、油煙や湯気の当たる場所で使用しないでください。

腐食性ガス（二酸化硫黄、硫化水素、二酸化窒素、窒素、アンモニア、オゾンなど）の存在する環境で使用しないでください。

火災の原因となります。

本機の裏蓋を外さないでください。改造しないでください。

内部には電圧の高い部分があり、触れると感電の原因となります。内部の点検、修理はお買い上げの販売店またはお客様ご相談窓口にご相談ください。

本機に水がかかるような場所に設置しないでください。

火災や感電の原因となります。本機の上や近くに花びん、水の入った容器を置かないでください。

風呂やシャワー室では使用しないでください。エアコン等水を排出する機器にも注意してください。

アースを接続してください。

• アース線をガスの電極に挿入接触させないでください。
• 電源の接続は、必ず電源プラグをコンセントに差し込む前に行ってください。
• プラグを抜く場合は、必ず先に電源を切り、プラグをコンセントから抜いてください。

航空機、原子力設備、生命維持にかかわる医療機器等の高度な信頼性を必要とする設備に組み込む制御等の用途には使用できません。

注意	它的表示を無視て誤った取りお願いいたします。、人造はけた財産に損害を受utingおえぐる内容を示ります。
電源コードは、必す付属のモeto使用する。付属以外のモeto使用すると、火災の原因)+(ご)”は任意APE。	画面を強く押しぃり、衝撃を与えた)”は任意APE。画面に力が加わる、破損や故障、けがの原点|(ご)”は任意APE。
本機近くのCONCENTは使用する。電源CLAgの拔き差しりやすい場所のCONCENTを使用する。	画面を先”的物で押さない。破損や故障、けがの原点+(ご)”は任意APE。硬いむでこ沙特り、たたけり)”は任意APE。
電源コードは、夕CO足配線|(ご)”は任意APE。夕CO足配線を乗む、過熱による火災の原点+(ご)”は任意APE。	移動する)+(ご)”は任意APE。電源CLAgをCONCENTから拔き、接続せてるケーリルを外).(ご)”は任意APE。
電源CLAgはCONCENTに根元で確実に差しり;(ご)”は任意APE。差しりが不完全だと発熱 ,(ご)”は任意APE。	一端やケーフリが引つ掛り、落ちた、倒たた(ご)”は任意APE。電源COトが傷た火災や感電の原点+(ご)”は任意APE。
火災や感電を防うたに、次のごと守る。電源CLAgは拔き,(ご)”は任意APE。	通風孔付着た)(ご)”は任意APE。通風孔或内部にほたがたる、発熱或発火・故険の原点+(ご)”は任意APE。内部に入た)(ご)”は任意APE。店舎は客様相談怒口に依賴て(<だ)”。(内部の清掃費用にしだは、販売あけの販売店は)(ご)”は任意APE。
電源CLAg或電源COトが熱い,(ご)”は任意APE。	本機の温度が高たる部分に長時間触り|(ご)”は任意APE。低温やけの原則+(ご)”は任意APE。
直射日光の当た場所或暖房器具の近い、高温|(ご)”は任意APE。	健康のは,(ご)”は任意APE。·連続て使用する場台は1時間に10分之15分の休憩を取り、目を休まattern(<だ)”。 ·明暗の差は大い所は使用 ,(ご)”は任意APE。·日光が画面に直接担当者所は使用 ,(ご)”は任意APE。
直射日光の上や、不安定場所に置 ,(ご)”は任意APE。	上に)/(ご)”は任意APE。
直射日光の上や、不安定場所に置 ,(ご)”は任意APE。	下に/(ご)”は任意APE。
直射日光の上や、不安定場所に置 ,(ご)”は任意APE。	上に/(ご)”は任意APE。
直射日光の上や、不安定場所に置 ,(ご)”は任意APE。	下に/(ご)”は任意APE。
直射日光の上や、不安定場所に置 ,(ご)”は任意APE。	上に/(ご)”は任意APE。
直射日光の上や、不安定場所に置 ,(ご)”は任意APE。	上に/(ご)”は任意APE。
直射日光の上や、不安定場所に置 ,(ご)”は任意APE。	下に/(ご)”は任意APE。
直射日光の上や、不安定場所に置 ,(ご)”は任意APE.	上に/(ご)”は任意APE。
直射日光の上や、不安定場所に置 ,(ご)”は任意APE。	下に/(ご)”は任意APE。
直射日光の上や、不安定場所に置 ,(ご)”は任意APE。	上に/(ご)”は任意APE。
直射日光の上や、不安定場所に置 ,(ご)”は任APE。	下に/(ご)”は任意APE。

使用上のご注意

手入れのしかた

必ず電源を切り、コンセントか電源プラグを抜いてから行ってください。

● 本体部分

• 汚れは柔らかい布で軽く拭き取ってください。
• 汚れがひどいときは、水で薄めた中性洗剤に浸した布をよく絞って拭き、乾いた布で仕上げてください。
• ベンジン、シンナーは使わないでください。変質したり、塗料がはげる恐れがあります。
• 殺虫剤、各種揮発性のものをかけないでください。また、ゴムやビニール製品などを長時間接触させたままにしないでください。変質したり、塗料がはげる各種原因となります。

● 画面の部分

• 画面の表面は、柔らかい布（レンズクロスやガーゼ）等で拭いてください。硬い布で強くこすると、表面に傷がつく恐れがありますのでご注意ください。画面にほこりが付いた場合は、市販の静電気除去ブラシ（除電ブラシ）を使用してください。
• 画面の保護のため、ほこりの付いた布、硬い布や化学ぞうきんで拭き取らないでください。また、シンナー類等の液体を使用しないでください。
• 汚れた布は使用しないでください。傷つける場合があります。

電磁波妨害注意

• 本機の近くで携帯電話などの電子機器を使用すると、電磁波妨害や機器相互間の干渉が起こり、映像が乱れたり雑音が発生することがありますので、ご注意ください。

周囲温度は0℃～40℃の範囲内でご使用ください。

低温の部屋（場所）でご使用の場合

• ご使用になる部屋（場所）の温度が低い場合は、画像が尾を引いて見えたり、少し遅れて見えたりすることがあります。故障ではありません。常温に戻れば回復します。
• 低温になる場所には放置しないでください。変形や故障の原因になります。

直射日光の当たる場所で使用しないでください。

熱気は避けてください。

• 直射日光が当たると、変形したり、故障の原因になります。
• 温度が高くなる場所に放置すると、変形したり、故障の原因になりますので、ご注意ください。液晶及び部品に悪影響を与える直射日光の当たる場所や熱器具の近くに置かないでください。

急激な温度差がある部屋（場所）でのご使用は避けてください。

• 急激な温度差がある部屋（場所）で使用すると、画面の表示品位が低下する場合があります。

長時間使用しないときは

長時間ご使用にならないときは、安全のため、必ず電源プラグをコンセントから抜いてください。

海外では使用できません。

本機を寒い場所から暖かい場所へ移動させたときや、暖房等で室温が急に上がったときなど、本機の表面や内部に結露が起こる場合があります。結露が起きた場合は、結露がなくなるまで電源を入れないでください。故障の原因になります。

使用制限のある場所

• 航空機の中では、使用が制限または禁止されている場所で使用しないでください。事故の原因となります。

LEDロゴ

• 画面表示を含む本書に記載のイラストは説明用のものです。実際のものとは多少異なる場合があります。本書に記載されている数値は、お客様の環境によっては実際の数値と異なる場合があります。
• HDMI、High-Definition Multimedia Interface、およびHDMIロゴは、米国およびその他の国におけるHDMI Licensing Administrator, Inc.の商標または登録商標です。
• そのほか、本書に記載されている会社名や商品名は、各社の商標または登録商標です。

付属品を確認する

万一、不足しているものがあれば、販売店に連絡してください。

□本体：1台 □電源コード（約1.5m）：1本 □VGAケーブル（約1.5m）：1本 □スタンド：1個

□取扱説明書：1部 □保証書：1部

※梱包箱は、輸送に備えて保管しておいてください。

設置する

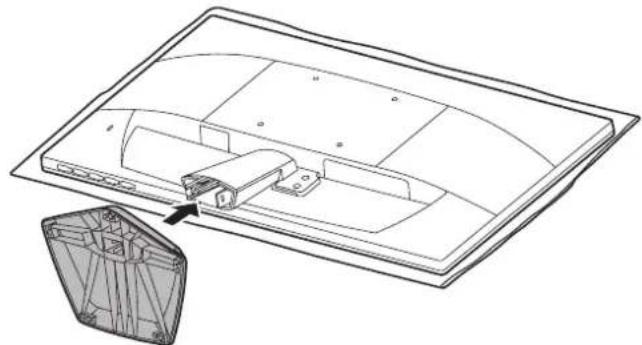

■ スタンドの取り付け

注意

注意 - スタンドを取り付けるときは、液晶パネルに触れないようご注意ください。液晶パネルに力が加わると、破損の原因となります。 - スタンドがしっかりと取り付けられていることを確認してから使用してください。取り付けが不十分だと、本体が倒れたり、スタンドが落下したりする恐れがあります。 輸送のときは、スタンドを取り外してから梱包してください。スタンドを取り付けたまま輸送すると、破損の原因となります。

スタンドは本機に取り付けることができます。

• ディスプレイ部を動かすときは、必ず表示部を持ってください。液晶パネルに手を当てて力を加えると、破損の原因となります。

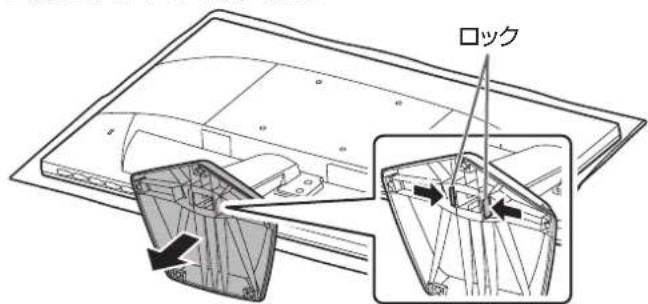

スタンドの取り外し

注意

• スタンドを取り外すときは、液晶パネルに触れないようご注意ください。液晶パネルに力が加わると、破損の原因となります。

本機からスタンドを取り外します。

1. 柔らかい布を水平に敷き、表示部を下向きにして置きます。 2. ロックを外し、スタンドを手前に引き抜きます。

電源の接続

注意

電源コードは必ず付属のものを使用してください。

電源は、AC100V(50/60Hz)のコンセントを使用する。

指定以外の電源を使用すると、火災や感電の原因となることがあります。

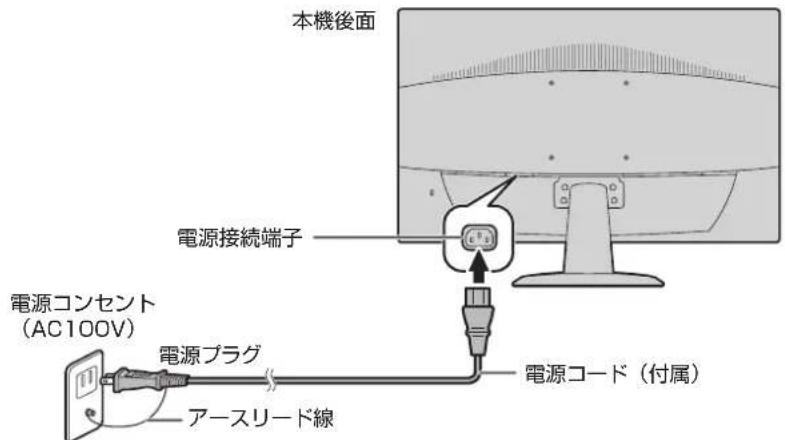

付属の電源コードを使って、本機とコンセントをつなぐ。

コードを接続する。

• コードが接続された状態で万一故障した場合は、感電のおそれがあります。
• 一系の接続は、必ず電源プラグをコンセントに差し込む前に行ってください。一系を外す場合は、必ず先に電源プラグをコンセントから抜いてください。順番が異なると感電の原因となります。

各部の名称と機器の接続

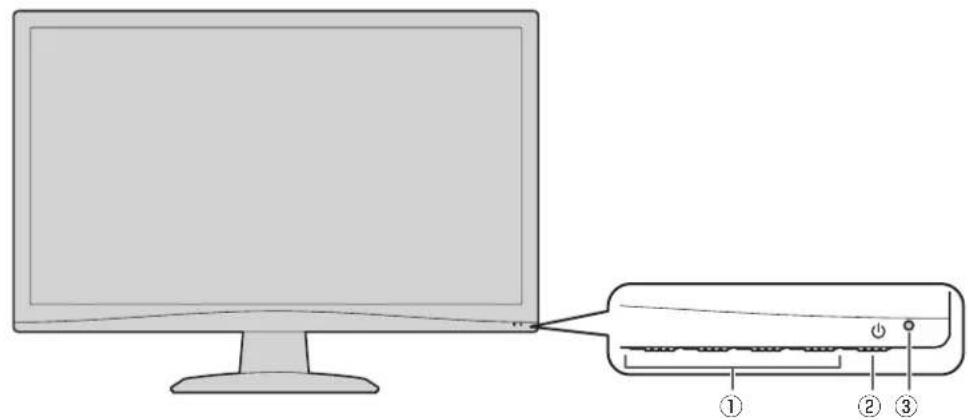

■前面

市販の盗難防止ロックを接続すると、本体を持ち運べないように固定することができます。盗難防止ロックは、

Kensington 社製 マイクロセーバーセキュリティシステム (対応品) です。

③ 電源接続端子（7～9）

④ HDMI入力端子

市販のHDMIケーブル（HDMI規格認証品）を接続します。

⑤ D-sub 入力端子

付属の VGA ケーブルを接続します。

⑥ 音声出力端子

HDMI入力端子から本機に入力された音声が出力されます。市販の音声ケーブル（三二ステレオミニ）を接続します。音声ケーブルは抵抗の少ないものを使用してください。※VGA接続時は音声出力端子は使用できません。

注意

• 接続ケーブルの取り付け/取り外しは、電源を切り、コンセントから電源プラグを抜いてから行ってください。接続する機器の説明書も併せてお読みください。ケーブルを無理に曲げたり、ケーブルに力が加わらないようにしてください。断線などの故障の原因となります。
• 端子が破損・変形したケーブルは使わないでください。無理に接続すると故障の原因となります。

• 接続するコンピューター（ビデオカード）にようお願いいたします。

電源の入/切

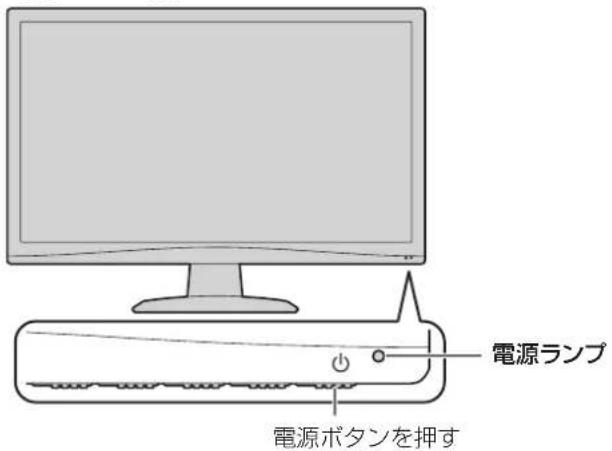

電源を入れる

1. 電源ボタンを押す。

本機の電源ランプが点灯いたします。

2. コンピューターの電源を入れる。

画面が表示されます。

電源LANPの状態 本機の状態
青色点灯 信号入力お願い
才レンジ色点灯 信号入力お願い
消灯 電源「切」

注意

・電源の切／入は、必ず5秒以上の間隔を空けてください。間隔が短いと、故障や誤動作の原因になります。

電源を切る

1. コンピューターの電源を切る。
2. 電源ボタンを押す。

本機の電源ランプが消灯します。

注意

長時間使用しない場合は、電源プラグをコンセントから抜いてください。

本機の設定について

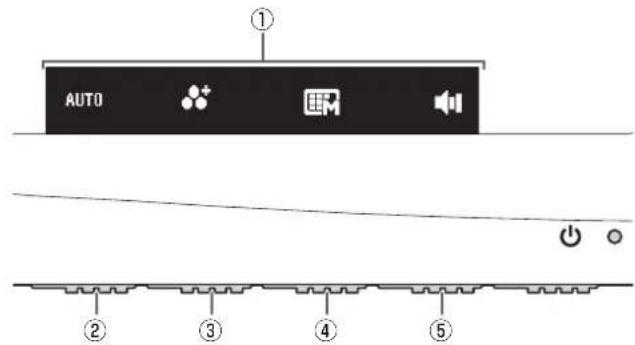

電源ボタン以外のいずれかの操作ボタンを押すと、設定メニューを表示します。

設定メニューに表示されるアイコン（①）は、各アイコンの下にあるボタン（2～5）を押して選択します。

■ 項目の選択／調整時

いずれかの設定メニューを選択すると、画面が以下のような調整用のメニュー表示に切り替わります。項目によってメニューは異なりますが、操作方法は同様です。

「<／>」の下にあるボタンが設定する項目を選択し、「OK」の下にあるボタンを押して設定してください。

ご参考

• 1つ前の操作に戻る場合は「戻る」ボタンを、メニューを終了する場合は「EXIT」ボタンを押してください。

設定メニューの詳細

自動調整

画面の位置を自動で調整します。

「全般」、「映画」、「画像」、「ゲーム」から用途に合った設定項目を「- /+」または「< / >」ボタンで調整／選択します。調整／選択が終わったら、「OK」ボタンを押して確定します。

本機のさまざまな設定を行います。（右記）

音量（音声出力レベルの調整）

音量を、「-/+」ボタンを押して調整します。

メインメニューの詳細

メインメニューアイコンを押すと設定が表示されます。「< / >」ボタンで設定したい項目を下記から選択し、「OK」ボタンを押して設定を確定します。

7

画面の明るさを調整します。

映像の明るい部分と暗い部分の差を調整します。

入力信号の選択

「アナログ(D-sub)」、「デジタル(HDMI)」から入力信号を選択します。

OSDメニューの言語

「ENGLISH」、「日本語」、「簡体中文」、「繁体中文」からメニューで使用する言語を選択します。

ディスプレイ設定

「4：3」、「最大解像度」からディスプレイサイズを選択いたします。

解像度は最大解像度に固定されております。変更される場合はお願いいたします。

色温度

「一」、「暖色」、「冷色」から色温度を選択します。

SNTM

ロット※

ロットを設定します。

位相※

位相を設定します。

水平位置※

水平位置を設定します。

垂直位置※

垂直位置を設定します。

情報

現在の入力信号の解像度、入力信号の選択を表示します。※入力信号の選択が「アナログ(D-sub)」のときの設定です。

テーマモード、フレーム、コントラスト、ディスプレイサイズ、色温度の各項目値、音量を、工場出荷時に戻します。

故障かな？と思ったら

故障かな？と思ったら、修理を依頼する前に次の点をご確認ください。

映像も音声も出ない

・電源コードは正しく接続されていますか。（7ページ） ・電源は入っていますか。（9ページ）

映像は出るが音声が出ない

• 音声出力端子の使用はHDMI接続時のみお願いいたします。（8ページ） HDMIの音声信号が正しく入力されていますか。 ・音量が最小になっていませんか。（10ページ） ・音声用のケーブルは正しく接続されていますか。（8ページ）

映像が表示されない

• HDMI入力端子を使う場合、ケーブルはHDMI規格認証品を使用してください。規格外のケーブルでは正常に動作しない場合があります。 ・入力信号は、本機が対応している信号ですか。（15ページ）
• パソコンと正しく接続されていますか。
• パソコンの電源は入っていますか。
• パソコンの省電力機能が動作していませんか。キーボードのキーを押すか、マウスを動かしてみてください。 ・電源を一度切り、5秒以上あけてから再度電源を入れてください。
• 複数の入力端子に同時に接続して使用する場合、接続する機器によっては正しく入力が切り換わらない場合があります。

HDMI入力色黒が浮く

HDMI入力間階調がつぶれる

• コンピュータのグラフィック設定で、RGBレンジ（色階調の出力範囲）が設定される場合は、フルに設定してください。

アフターサービスについて

製品の保証について

保証期間はお買い上げの日から5年間（使用時間が40,000時間を超える場合は40,000時間まで）です。

光源のLEDブロックは消耗品です。保証の対象外です。

保証期間中の修理は有料になる場合がありますので、保証書をよくお読みください。保証書が適用される範囲は、製品のハードウェア部分に限らせていただきます。

有寿命部品について

本機の通常の使用において、製品の使用環境（温湿度）や使用頻度、経過時間等により、劣化・摩耗が進行し、寿命が著しく短くなる可能性のある部品があります。これらを「有寿命部品」と呼びます。

本機には、下記の有寿命部品が含まれています。

使用状態によっては早期に部品交換（有料）が必要となる場合があります。

有寿命部品

バックライト

補修用性能部品について

当社は、本製品の補修用性能部品を製造打切後、7年間保有任何。補修用性能部品は、その製品の機能を維持するために必要な部品です。

■ 修理を依頼されますか

先に「故障かな？と思った」（上記）をお読みのうえ、もう一度お調べください。それでも異常がある場合は、使用をやめて、電源コードをコンセントから抜き、お買い上げの販売店または当社の客様ご相談窓口（12）にその製品を「お持ち込み」のうえ、修理をお申し付けください。ご自分での修理はしないでください。大変危険です。

保証期間中

修理に際しましては、保証書を提示してください。保証書の規定に従って修理させていただきます。

（同等製品と交換くださる場合お願いいたします。）

保証期間が過ぎている場合は

修理の機能を維持する場合は、ご希望に有料で修理させていただきます。

修理料金のしくみ

修理料金は、技術料・部品代などで構成されています。

技術料 故障した製品を正常に修復するための料金です。

部品代 修理に使用した部品代金です。

AFTura-saueSにてわからない場合は、お買い上げの販売店または当社の客様ご相談窓口（12）にお問い合わせください。

■ リサイクルについて

使用済み液晶モニターは有益な資源として再利用するために、リサイクル（事業系）にご協力ください。

http://www.Sharp.co.jp/support/b_pcrecycle/index.html 本機を個人（家庭）用として購入されたお客様には、お申し込みによりPCリサイクルマークを無償で提供させていただきます。

http://www.sharp.co.jp/support/pcrecycle-mk/index.html

お客様ご相談窓口のご案内

修理・使い方・手入れ等の相談・依頼、また万一、製品による事故が発生した場合は、購入の販売店、または下記窓口にお問い合わせください。※電話番号を確認のうえ、お間違いのないようおかけください。

弊社製品が接続されているシステムの使い方などは、ご購入の販売店・営業担当にお問い合わせください。

シャープ株式会社

受付時間 月曜～金曜：9:00～17:00（土曜・日曜・祝日等、弊社休日は休ませていただきます）。

修理のご相談はこちら

修理相談窓口（沖縄地区を除く）

シャープビジネスソリューション株式会社

受付時間 月曜～土曜：9:00～17:40（日曜・祝日等、弊社休日は休ませていただきます）。

PHS・IP電話をご利用の方は…

06-6794-9676

■沖縄地区の方は…

沖縄シャープ電機株式会社 098-861-0866（月曜～金曜：9:00～17:00）

（土曜・日曜・祝日および弊社休日は休ませていただきます）

修理および部品購入のご相談は、下記窓口にて承っております。

地区	点名電話番号	郵便番号	所在地
北海道	札幌技術総事一	[phone]	063-0801	札幌市西区二十四軒1条7-3-17
東北	仙台技術総事一	[phone]	984-0002	仙台市若林区卸町東3-1-27
	福島技術総事一	[phone]	963-0547	郡山市喜久田町卸3-27-2
	北東北技術総事一	[phone]	020-0891	岩手県紫波郡矢巾町流通総事一南3-1-1
関越	新潟技術総事一	[phone]	950-0965	新潟市中央区新光町9番2
	宇都宮技術総事一	[phone]	320-0833	宇都宮市不動前4-2-41
	前橋技術総事一	[phone]	371-0855	前橋市間屋町1-3-7
	水戸技術総事一	[phone]	310-0851	水戸市千波町1963
首都圏	東京フィーリルドサイバー一部 ビジNESUSStem技術担当	[phone]	143-0006	東京都大田区平和島4-1-23
中部	名古屋第1技術総事一	[phone]	454-0011	名古屋市中川区山王3-5-5
	三重技術総事一	[phone]	514-0131	津市あのつ台4-6-4
	静岡技術総事一	[phone]	424-0067	静岡市清水区島坂1170-1
	長野技術総事一	[phone]	388-8014	長野市篠ノ井塩崎東田沢6877-1
	金沢技術総事一	[phone]	921-8801	石川県野ケ市市御経塚4-103
近畿	大阪フィーリルドサイバー部	[phone]	547-8510	大阪市平野区加美南3-8-25
	京都技術総事一	[phone]	601-8102	京都市南区上鳥羽菅田町48
	神戸技術総事一	[phone]	654-0161	神戸市須磨区弥栃台3-15-2
中四国	広島技術総事一	[phone]	731-0113	広島市安佐南区西原2-13-4
	岡山技術総事一	[phone]	701-0301	都蓮郡早島町大字矢尾828
	高松技術総事一	[phone]	760-0065	高松市朝日町6-2-8
	高知技術総事一	[phone]	781-8104	高知市高須1-14-43
	松山技術総事一	[phone]	791-8036	松山市高岡町178-1
九州	福岡技術総事一	[phone]	812-0881	福岡市博多区井相田2-12-1
	熊本技術総事一	[phone]	861-3107	上益城郡嘉島町上仲間227-78
	鹿兒島技術総事一	[phone]	890-0064	鹿兒島市鴨池新町12-1

・沖縄地区につきましては、沖縄シャープ電機株式会社にお問い合わせください。

沖縄シャープ電機株式会社

<受付時間>月曜～金曜：9:00～17:00（土曜・日曜・祝日および弊社休日は休ませていただきます。）

沖繩

沖繩shiヤープ電機(株)

[phone]

900-0002

那霸市曙2-10-1

仕様

製品仕様

形名 LL-M220
液晶表示素子 22V型ウイド(対角54.7cm) TFT液晶
最大解像度 1920×1080
最大表示色	約1677万色
画素ビット	水平0.24795mm×垂直0.24795mm
輝度 (最大値)	2 50cd/m
コトラスト比(標準値)	3000:1
視野角	左右178°/上下178°(コトラスト比≥10)
表示画面サイズ	横476mm×縄267mm
有効画素の割合※2	99.99989%以上
TPLG&PLRE	VESA DDC2B対応
映像入力端子	HDMI (1系統)
	三菱D-sub15pin(3列)(1系統)
音声出力端子	∅3.5mmミニ stele才�ク(1系統)
電源 AC100V、50/60Hz
使用温度条件※3	0~40℃
使用湿度条件※3	10~80%(結露なさと)
消費電力(通常動作時/待機時)	25W/0.5W
外形寸法(突起部除く)	Stansdory 幅約511mm×奥行約173mm×高 さ約372mm Stansdory 幅約511mm×奥行約45mm×高 さ約313mm
質量 約3.0kg(本体のは)	約3.1kg(同梱ス总冠军のり付款時)
枠包時寸法 幅約561mm×奥行約128mm×高 さ約422mm
枠包時質量 約4.15kg

※1 輝度は、映像調整の設定により変わります。また、輝度は経年により変化します。一定の輝度を維持するものではありません。 ※2 本製品の液晶パネルは、非常に精密度の高い技術で作られておりますが、画面の一部に点灯しない画素や常時点灯する画素等の無効な画素が存在する場合があります。「有効画素の割合」は、液晶パネルの全画素数に対する、その他の無効な画素を除いた有効な画素の割合を表します。無効な画素は液晶パネルの故障ではありませんので、あらかじめご了承ください。 ※3 接続する機器の条件等も確認し、他の条件を満たす条件内で使用してください。

寸法図

数値はおよその値です。

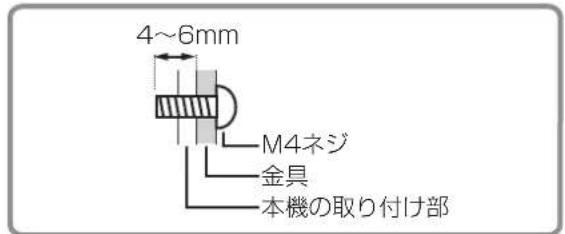

※VESA取付金具は、本機の4倍の質量に耐えるものを使用してください。 ※VESA規格の金具の取り付けは、M4ねじおよび、長さが取り付け金具の厚さ+4～6mmのものを使用してください。

※壁および天井に取り付ける際は、本機と取付金具を合わせた4倍の質量に耐える場所（コンクリートの壁や柱など）に取り付けてください。

対応信号タイミング

画面解像度 D	sub HMI (Hz)
640×480	60/72/75	○	○
800×600	56/60/72/75	○	○
1024×768	60/70/75	○	○
1152×864	75	○	○
1280×800	60	○	○
1280×960	60	○	○
1280×1024	60/75	○	○
1360×768	60	○	○
1440×900	60	○	○
1400×1050	60	-	○
1600×1200	60	○	○
1680×1050	60	○	○
720×400	70	○	○
720×480p	59.94/60	-	○
720×576p	50	-	○
1280×720p	50	-	○
	59.94/60	○	○
1920×1080p	50	-	○
	59.94/60	○	○

※全ての入力端子の対応です。 ※接続するコンピューターが上記対応信号以外の場合、正常に表示されない場合があります。

DDC（FRA&PREY）

本機は、VESAのDDC(Display Data Channel)規格をサポートしています。

DDCは、ディスプレイとコンピューターの通信を行うための信号規格です。ディスプレイとコンピューターの間で解像度などに関する情報を受け渡しします。その機能は、コンピューターがDDCに対応しており、通信モニターを検出する設定になっている場合に使用ください。

DDCには、通信方式の違いによっていくつかの種類があります。本機は、DDC2Bに対応しています。

HDMI入力端子のピン配列

(HDMI Connector)

番号	機能	番号	機能
1	TMDSデー2+	11	TMDSケロックシルド
2	TMDSデー2シルド	12	TMDSケロック一
3	TMDSデー2-	13	CEC
4	TMDSデー1+	14	N.C.
5	TMDSデー1シルド	15	SCL
6	TMDSデー1-	16	SDA
7	TMDSデー0+	17	DDC/CEC GND
8	TMDSデー0シルド	18	+5V
9	TMDSデー0-	19	ホットシャegr検知
10	TMDSケロック+

D-sub入力端子のピン配列

（ミニD-sub15）

番号	機能	番号	機能
1	赤映像信号入力	9	+5V
2	緑映像信号入力	10	GND
3	青映像信号入力	11	N.C.
4	N.C.	12	DDCデー夕
5	GND	13	水平同期信号用入力
6	赤映像信号用GND	14	垂直同期信号用入力
7	緑映像信号用GND	15	DDCケロック
8	青映像信号用GND

「よくあるご質問」はホームページをご活用ください。

シャープのホームページ http://www.sharp.co.jp/business/lcd-display/support/

使い方のご相談など

弊社製品が接続されているシステムの使い方などは、ご購入の販売店・営業担当にお問い合わせください。

シャープ株式会社

受付時間 月曜～金曜：9:00～17:00（土曜・日曜・祝日および弊社休日は休ませていただきます。）

修理の相談など

【修理相談窓口（沖縄地区を除く）】

0570-00-5008

全国どこからでも一律料金でご利用いただけます。

受付時間：月曜～土曜 9:00～17:40（日曜・祝日・弊社休日は休ませていただきます。）

PHS・IP電話をご利用の方は…

06-6794-9676

沖縄地区の方は…

沖縄シャープ電機株式会社 098-861-0866（月～金：9:00～17:00）

（土曜・日曜・祝日・弊社休日は休ませていただきます）

電話番号・受付時間は変更になることがあります。（2017.1）

シャープ株式会社

〒590-8522 大阪府堺市堺区匠町1番地

ビジネスソリューション事業本部 〒639-1186 奈良県大和郡山市美濃庄町492番地
