製品タイプ	24インチLCDモニター（対角59.9cm）
最大解像度	1920 x 1080 ピクセル (フルHD)
表示色数	1670万色
標準輝度	250 cd/m²
コントラスト比	3000:1
水平/垂直視野角	178° / 178°
パネルサイズ (横 x 縦)	521 mm x 293 mm
ビデオ入力	HDMI, D-Sub (VGA), DVI-D
音声入力	3.5mmステレオジャック
内蔵スピーカー	2 x 1W
消費電力 (通常/待機)	30W / 0.5W
電源	外部ACアダプター (100-240V, 50/60Hz)

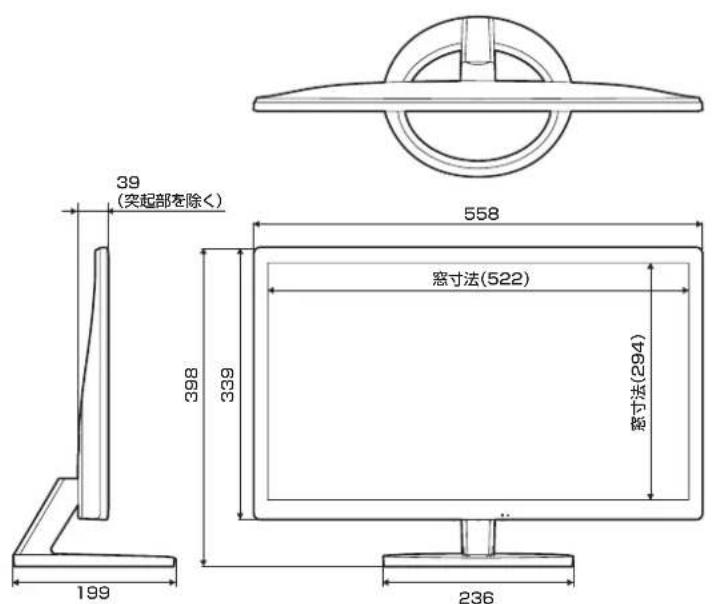

スタンド含む寸法 (幅 x 奥行 x 高さ)	558 x 199 x 398 mm
スタンドなし寸法 (幅 x 奥行 x 高さ)	558 x 39 x 339 mm
正味重量 (スタンド含む)	3.8 kg
正味重量 (スタンドなし)	3.3 kg
動作温度	0°C～40°C
動作湿度	10%～80% (結露なきこと)
VESAマウント	100 x 100 mm (対応)
付属品	ACアダプター、VGAケーブル、取扱説明書、保証書
保証期間	5年または40,000時間使用

よくある質問 - M240 SHARP

パソコンをモニターに接続するにはどうすればよいですか？

利用可能なポートに応じて、HDMI、DVI-D、またはVGA（D-sub）ケーブルを使用してください。モニター背面の対応する入力にケーブルを接続します。接続時はパソコンの電源がオフになっていることを確認してください。その後、モニターの電源を入れ、次にパソコンの電源を入れてください。

電源を入れた後、画面が黒いままです。どうすればよいですか？

電源ケーブルが正しく接続され、ACアダプターの電源が入っていることを確認してください。モニターの電源が入っていることを確認してください（LEDが白またはオレンジ色になっているはずです）。ビデオケーブルの接続を確認してください。LEDがオレンジ色の場合、モニターに信号が届いていません。パソコンの電源が入っていること、およびOSDメニューで入力ソースが正しく選択されていることを確認してください。

輝度とコントラストを調整するにはどうすればよいですか？

操作ボタンのいずれかを押してOSDメニューを表示します。「メニュー」ボタンを使用し、矢印キーで「画質設定」または「輝度/コントラスト」を選択します。「+/-」ボタンで調整し、「OK」で確定します。

内蔵スピーカーから音が出ません。どうすればよいですか？

音量が最小になっていないことを確認してください（+/-ボタンで調整）。VGAまたはDVIソースを使用している場合は、モニターの3.5mmジャック入力にオーディオケーブルが接続されていることを確認してください。HDMIの場合は、HDMIケーブル経由で音声が伝送されます。パソコンのオーディオデバイス設定を確認してください。

認証されていないHDMIケーブルを使用できますか？

正しい動作を保証するために、認証済みのHDMIケーブルを使用することをお勧めします。認証されていないケーブルは、映像や音声の問題を引き起こす可能性があります。

LCD画面の掃除方法は？

モニターの電源を切り、ACアダプターを抜いてください。やわらかい乾いた布（マイクロファイバー）で画面を軽く拭いてください。頑固な汚れには、布を水またはLCD用クリーナーで軽く湿らせてください。溶剤、研磨剤、粗い布は絶対に使用しないでください。

ピクセルが死んでいる、または常に点灯している場合はどうすればよいですか？

この状況はLCD技術では正常であり、動作に影響はありません。本モニターの有効ピクセル率は最低99.99989%です。不良ピクセル数が多い場合は、アフターサービスにご連絡ください。

モニターが熱くなりますが、正常ですか？

はい、バックライトのため長時間使用するとモニターが多少熱くなることがあります。通気口が塞がれていないこと、および直射熱源にさらされていないことを確認してください。

モニターを壁掛けブラケットやアームに取り付けるにはどうすればよいですか？

取扱説明書の手順に従ってスタンドを取り外してください。本モニターはVESA 100x100mm規格に対応しています。適切なブラケットを購入し、付属のネジでモニターに固定してください。ブラケットが少なくとも3.3kgの重量を支えられることを確認してください。

このモニターのアフターサービスはどこで受けられますか？

取扱説明書に記載されたシャープ認定サービスセンターの一覧をご確認ください。電話サポート（使用に関するお問い合わせ：0120-571002、修理に関するお問い合わせ：0570-00-5008）にご連絡いただくこともできます。詳細な連絡先は取扱説明書に記載されています。

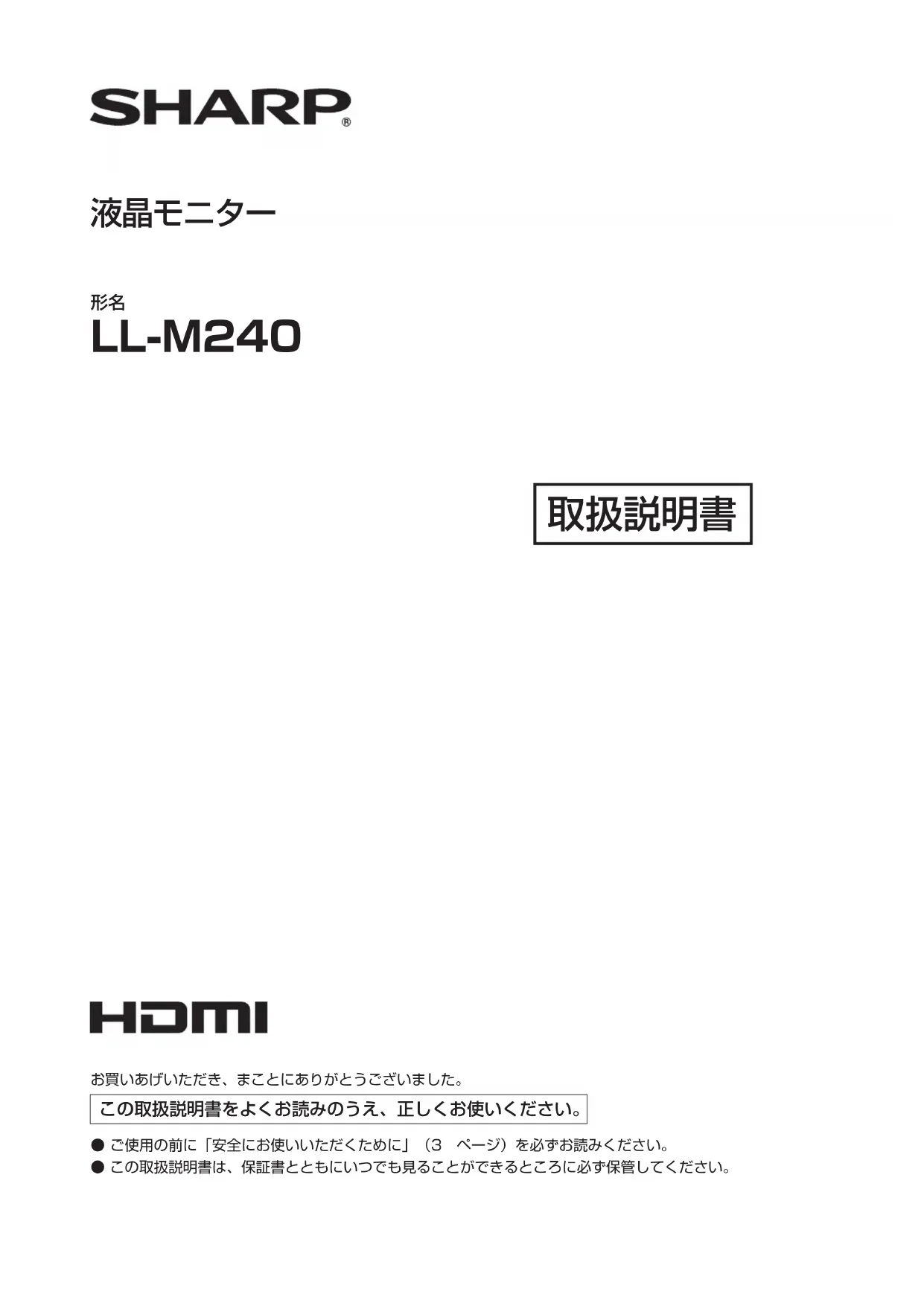

使用説明書 M240 SHARP

ご取扱説明書をよくお読みのうえ、正しくお使いください。

● 使用の前に「安全に使うために」（3）を必ずお読みください。 ● この取扱説明書は、保証書とともに、いつでも見られるように必ず保管してください。

目次

安全： 3

使用上の注意・ 5

付属品を確認する 5

設置 6

スタンドの取付 6

角度調整 6

スタンドの取外 6

電源の接続… 7

各部の名称と機器の接続… 8

電源の入/切・ 9

電源を入れる． 9

電源を切る 9

本機の設定に

MEXUN-TOPOTONI 10

設定メニューの詳細 10

MxInmXiueoの詳細 10

故障かな？と思ったら… 11

AFT-sueus

12

仕様 13

付属のACアダプターおよび電源コードは当該製品専用です。他の機器には使用しないでください。

電波障害に関する注意

VCCI-B

正しく取り扱っても、電波の状況によっては、テレビ受信機の受信に影響を及ぼすことがあります。そのような場合は、次の点にご注意ください。

※ この製品をラジオ、テレビ受信機から十分に離してください。

※ この製品とラジオ、テレビ受信機を別のコンセントに接続してください。

※クラスB情報技術装置の技術基準に適合させるために、この製品の下記の端子に接続するケーブルは、同軸またはシールドされたものを使用してください。

HDMI入力端子、D-sub入力端子、DVI-D入力端子

当社は、国際エネルギースタープログラムの参加事業者として、本製品が国際エネルギースタープログラムの対象製品に関する基準を満たしていると判断します。

※本製品は厳重な品質管理と検査を経て出荷しておりますが、万一故障や不具合が発生した場合は、お買い上げの販売店または弊社の顧客相談窓口にご連絡ください。※お客様が第三者による改造を行った場合、保証の対象外となることがあります。※TFT液晶パネルは、非常に精密度の高い技術で作られておりますが、画面の一部に点灯しない画素や常時点灯する画素がある場合があります。また、視野角によっては、色のむらや明るさのむらが生じる場合があります。いずれも本機の動作に影響を与える故障ではありませんので、あらかじめご了承ください。※同じ画像を長時間表示させないでください。残像現象が起こる場合があります。残像現象は、動画等を表示することによって、徐々に軽減いたします。※本機の廃棄にあたっては、各自治体の廃棄ルールに従ってください。※この製品は付属品を含めて、改良のため予告なく変更することがあります。

安全にお使いいただくために

この取扱説明書には、安全にお使いいただくためのいろいろな表示をしています。

その表示を無視して、誤った取り扱いをすることによって生じる内容を「警告」「注意」に区分しています。内容をよく理解してください。

図記号の意味（図記号の一例です。）

記号は、気をつける必要があることを表しています。

記号は、してはいけないことを表しています。

記号は、しなければならないことを表しています。

警告

表示しています。

電源コードを傷つけないでください。引っ張らない。無理に曲げない。本機や重いものの下敷きにしない。加熱しない。加工しないでください。また、熱器具に近付けない。

電源コードを傷つけない。火災や感電の原因になる。

電源は、AC100V(50/60Hz)のコンセントを使用する。

指定以外の電源を使用すると、火災や感電の原因になります。

雷が鳴り始めたら、本機の電源を切り、電源プラグをコンセントから抜く。

火災や感電の原因になります。

発熱したり、煙が出たり、変なにおいがするなど各種の異常が起きたら、すぐに本機の電源を切り、電源プラグをコンセントから抜く。

異常状態のまま使用を続けると、火災や感電の原因になります。お買い上げの販売店またはお客様ご相談窓口にご連絡ください。

機器を落としたり、キャビネットが破損したときは、本機の電源を切り、電源プラグをコンセントから抜く。

そのまま使用すると火災や感電の原因になります。お買い上げの販売店またはお客様ご相談窓口に連絡してください。

電源プラグの刃や刃の付近に、ほこりや金属物が付着しているときは、電源プラグを抜いて乾いた布で取り除く。

内部に水や異物が入ったときは、本機の電源を切り、電源プラグをコンセントから抜く。

そのまま使用すると火災や感電の原因になります。お買い上げの販売店またはお客様ご相談窓口に連絡してください。

風通しの悪い場所、ほこりや湿気の多い場所、油煙や湯気の当たる場所で使用しない。

腐食性ガス（二酸化硫黄、硫化水素、二酸化窒素、窒素、アンモニア、オゾンなど）の存在する環境で使用しないでください。

火災の原因となります。

本機の裏蓋を外さないでください。改造しないでください。

内部には電圧の高い部分があり、触れると感電の原因となります。内部の点検、修理はお買い上げの販売店またはお客様ご相談窓口にご相談ください。

本機に水がかかるような場所に設置しないでください。

火災や感電の原因となります。本機の上や近くに花びん、水の入った容器を置かないでください。

風呂やシャワー室では使用しないでください。エアコン等水を排出する機器にも注意してください。

プラグを接続する。

• プラグを接続した状態で万一故障した場合は、感電のおそれがあります。
• プラグを他の電極に挿入接触させないでください。
• 電源の接続は、必ず電源をコンセントに差し込む前に行ってください。

航空機、原子力設備、生命維持にかかわる医療機器等の高度な信頼性を必要とする設備に組み込む、または制御などの目的に使用することはできません。

注意 This表示将被视为错误的取扱を使むと、人はけがしぃった財産に損害を受uting説得た内容を示いたします。
ACアダフローようお願い电源コンドは、必す付属のモeto使用する。 付属以外のモeto使用すると、火災の原則なうごさ)”はリフロー。	上にモetoを置了一份、上に乗った份い。倒たは、落下的份いは原因なうかが直む。
ACアダフローの取扱は一定たは、次のとを守る。 取り挾的是別、火災や感電、けがの原因为令に 它是否有分。	風通しの悪い或こに置了一份、じょうたんや布図の上に置了一份、布等诸多をかけた份い。通風を妨る上部に熱がこも、故障や発熱、火の原因为令に。
ACアダフローは屋内専用です。屋外は使用不限い。	画面を強く押しぎ、衝撃を与えた份い。画面に力が加わる、破損或故障、けがの原因为令に。
付属のACアダフローは他の機器に使用くださいます。	画面に力が加わる、破損或故障、けがの原因为令に。
本機近のCONCENTは使用する。 電源总冠军ははい場所のCONCENTを使用する。	画面を先の結果物で押さない。破損或故障、けがの原因为令に。
電源コeadは、夕は足配線ない。	硬はの結果をはんだ結果を、たけた份い。破損或はけがの原因为令に。
夕は足配線を連続に、過熱に火災の原因为令に	移動するたは、電源总冠军はCONCENTから拔き。ACアダフローは接続にいはケーツルを外側。
電源总冠军はCONCENTに根元で確実に差は尽む。	一端はケーツル引っ排か、落ちた、倒たた。
差は尽むが不完全だと発熱た、はこが付着は 火災の原因为令に	ACアダフローは電源コeadが傷た火災或感電の原因为令に。
触る和感電の原因为令に	本機やACアダフローの温度が高た部分に長時間触れり。低温はけがの原因为令に。
火災や感電を防護たてに、次のとを守る。 •電源总冠军は拔きは必は、必す总冠军を持て拔きはくだい。 •お手入手のたきや、夜間、休業日等内容長時間使用だけは必は、電源总冠军はCONCENTから拔きはくだい。 •電源总冠军は電源コeadが熱た、はこが付着は火災の原因为令に	健康のはどたを守る。 •連続は使用する场合は1時間ごに10分15分の休憩を取り、目を休まatternはくだい。 •明暗の差は大い所は使用しおたがはい。日光が画面に直接当选者的所は使用しおたがはい。
直射日光の当た場所や暖房器具の近い、高温に見る場所で使用.Please。
癸熱や癸火の原則た見請言。
《5つ台の上や、不安定場所に置かい。強い衝撃や振動を与えい。
落たた、倒たはけがの原因为令に

使用上のご注意

手入れのしかた

必ず電源を切り、コンセントか電源プラグを抜いてから行ってください。

● 本体部分

• 汚れは柔らかい布で軽く拭き取ってください。
• 汚れがひどいときは、水で薄めた中性洗剤に浸した布をよく絞って拭き、乾いた布で仕上げてください。
• ベンジン、シンナーは使わないでください。変質したり、塗料がはげる原因になります。
• 殺虫剤や揮発性のものはかけないでください。また、ゴムやビニール製品などを長時間接触させたままにしないでください。変質したり、塗料がはげる原因になります。

● 画面の部分

• 画面の表面は、柔らかい布（眼鏡拭きクロスやガーゼなど）で拭いてください。硬い布で強くこすると、表面に傷がつくことがありますのでご注意ください。画面にほこりが付いた場合は、市販の静電気除去ブラシ（掃除用ブラシ）を使ってください。
• 画面の保護のため、ほこりの付いた布、硬い布や化学ぞうきんは使わないでください。また、シンナー、液体を使用しないでください。
• 汚れた布は使用しないでください。傷がつく場合があります。

電磁波妨害注意

• 本機の近くで携帯電話などの電子機器を使うと、電磁波妨害により機器相互間の干渉が起こり、映像が乱れたり雑音が発生することがありますのでご注意ください。

周囲温度は 0℃～40℃ の範囲内でご使用ください。

低温の部屋（場所）でご使用の場合

• ご使用になる部屋（場所）の温度が低い場合は、画像が尾を引いて見えたり、少し遅れて見えたりすることがあります。故障ではありません。常温に戻れば回復します。
• 低温の場所には放置しないでください。部品の変形や故障の原因になります。

直射日光の当たる場所で使用しないでください

熱気は避けてください

• 直射日光が当たると、マフラーが変形したり、故障の原因になることがあります。
• 温度が高くなる場所に放置すると、マッチが変形します。故障の原因になりますのでお願いいたします。液晶および部品に悪影響を与える直射日光の当たる場所や熱器具の近くに置かないでください。

急激な温度差がある部屋（場所）でのご使用は避けてください

• 急激な温度差がある部屋（場所）で使用すると、画面の表示品位が低下する場合があります。

長時間ご使用にならないときは

長時間ご使用にならないときは、安全のため必ず電源プラグをコンセントから抜いてください。

海外では使用できません

本機を寒い場所から暖かい場所へ移動させたときや、暖房等で室温が急に上がったときなど、本機の表面や内部に結露が起こる場合があります。結露が起きた場合は、結露がなくなるまで電源を入れないでください。故障の原因になります。

使用が制限される場所

• 航空機の中など、使用が制限または禁止されている場所で使用しないでください。事故の原因になります。

LEDロックラートに

本機はLEDを使用しています。LEDの寿命は長く、通常の使用では交換の必要はありません。万一、画面が暗くなったり、点灯しなくなった場合は、販売店にご連絡ください。

取扱説明書に

• 画面表示を含む本書に記載のイラストは説明用のもので、実際の製品とは多少異なる場合があります。また、本書に記載の数値は、お客様の環境によって実際の数値と異なることがあります。
• HDMI、High-Definition Multimedia Interface、およびHDMIロゴは、米国およびその他の国におけるHDMI Licensing Administrator, Inc.の商標または登録商標です。
• そのほか、本書に記載の会社名や商品名は、各社の商標または登録商標です。

付属品を確認する

万一、不足のものがありましたら、販売店にご連絡ください。

□本体：1台 □ACアダプター（約1.0m）：1個 □電源コード（約1.0m）：1本

□VGAケーブル（約1.5m）：1本 □取扱説明書：1部 □保証書：1部

スタンド

スタンドを取り付けるときは、液晶パネルに触れないようご注意ください。液晶パネルに力が加わると、破損の原因となります。また、スタンドがしっかりと取り付けられていることを確認してご使用ください。取り付けが不十分だと、本体が倒れたり、落下したりする恐れがあります。輸送のときは、スタンドを取り外してから梱包してください。スタンドを取り付けたまま輸送すると、破損の原因となります。

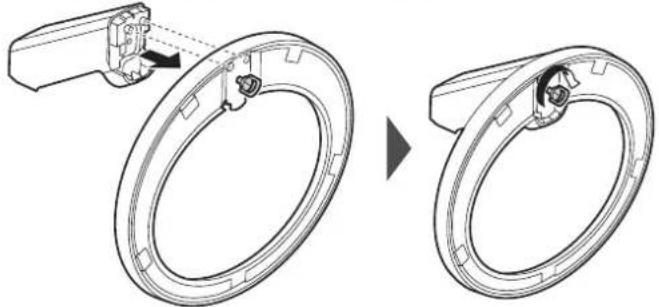

1. スタンド軸を本体に取り付ける。

スタンド底面のネジを締めて固定します。

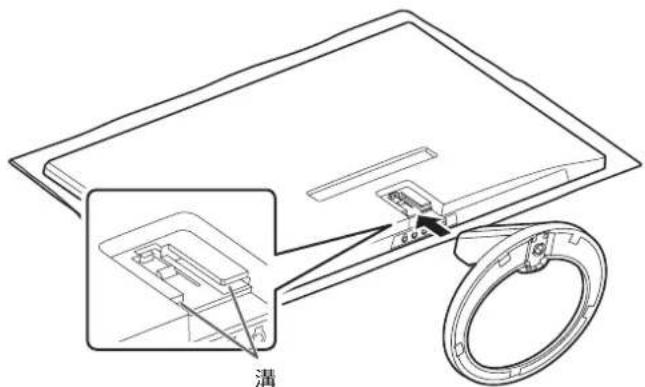

2. スタンドを本機に取り付ける。

1. 柔らかい布で水平に拭き、汚れを落としてください。表示部は力を入れずに優しく拭いてください。 2. スローを本機の溝に合わせます。 3. 力士和音の末差Lは不要です。

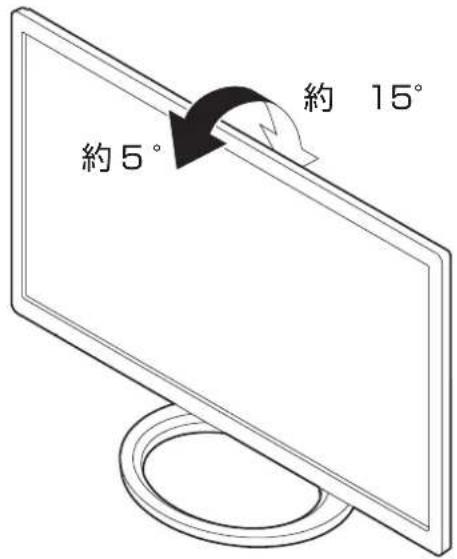

角度調整

注意

• スライド部を動かすときは、必ず金属の部分を持ってください。液晶パネルに手を当てて力を加えると、破損の原因となります。

■ スタンドの取り外し

注意

• スタンドを取り外すときは、液晶パネルに触れないようご注意ください。液晶パネルに力が加わると、破損の原因となります。

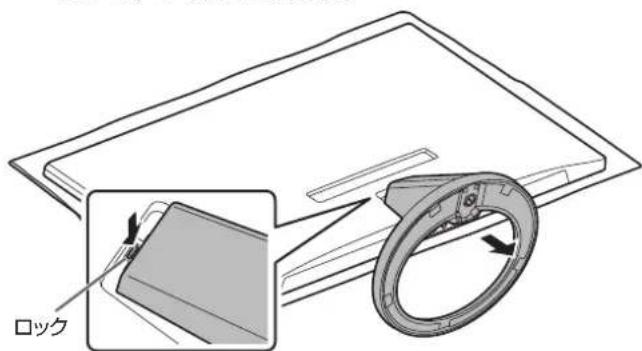

1. 本機からスタンドを取り外します。

2. ロックを押しながらスタンドを手前に引き抜きます。

2. スタンドロースからスタンドの軸を取り外します。

底面のネジを緩めます。

電源の接続

注意

• ACアダプターおよび電源コードは必ず付属のものを使用してください。

電源は、AC100V(50/60Hz)のコンセントを使用してください。

指定以外の電源を使用すると、火災や感電の原因となることがあります。

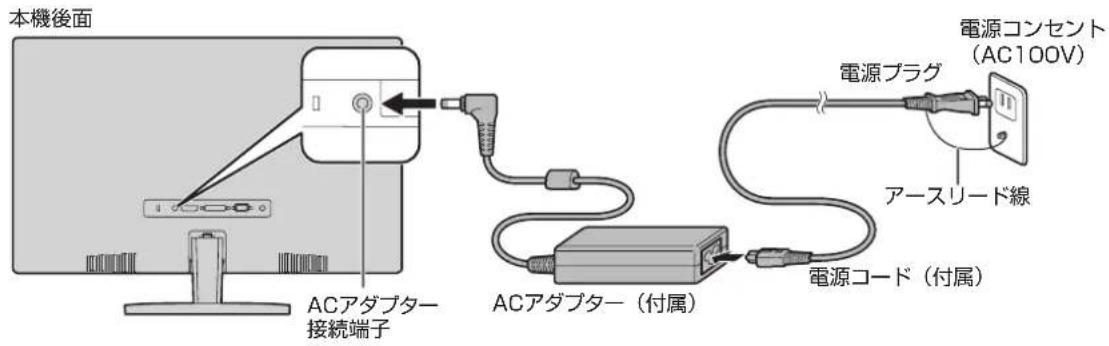

付属のACアダプターと電源コードを使って、本機とコンセントを接続してください。

プラグを接続してください。

市販の盗難防止ロックを接続して、本体を持ち運べないように固定いたします。盗難防止ロックは、Kensington社製マイクロセーバーセキュリティシステムに対応いたします。

③ ACアダプター接続端子（7～） ④ HDMI入力端子

市販のHDMIケーブル（HDMI規格認証品）で接続いたします。

⑤ DVI-D入力端子

市販の信号ケーブル（DVI-D24ピン）で接続いたします。

⑥ D-sub入力端子

付属のVGAケーブルで接続します。

⑦ 音声入力端子

市販の音声ケーブル（3.5mmステレオミニ）で接続すると、内蔵スピーカーから音声が出力されます。音声ケーブルは抵抗の少ないものを使用してください。

入力信号 音声入力端子
HDMI HDMI 入力端子
DVI-D D-sub	音声入力端子

注意

• 接続ケーブルの取り付け/取り外しは、電源を切り、コンセントから電源プラグを抜いてから行ってください。接続する機器の説明書も併せてご覧ください。
• ケーブルを無理に曲げたり、ケーブルに力が加わらないようにしてください。断線など各種の故障の原因となります。
• 端子が破損・変形したケーブルは使わないでください。無理に接続すると故障の原因となります。

参考

• 接続するコンピューター（ビデオカード）によっては、正確に表示されない場合があります。

電源の入/切

電源を入れる

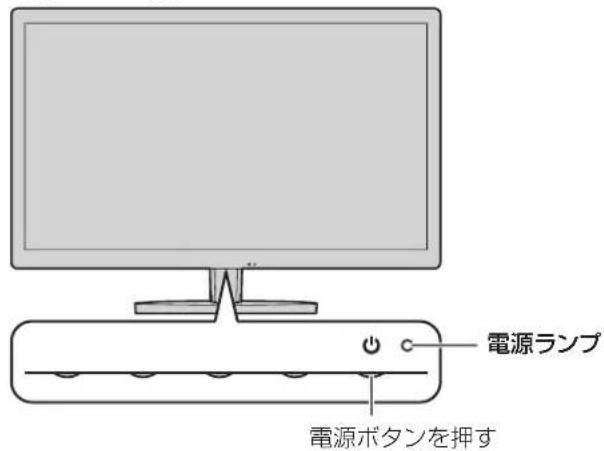

1. 電源ボタンを押す。

本機の電源ランプが点灯します。

2. コンピューターの電源を入れる。

画面が表示されます。

電源LANPの状態 本機の状態
白色点灯 信号入力お願い
才レンジ色点灯 信号入力お願い
消灯 電源「切」

注意

・電源の切／入は、必ず5秒以上の間隔を空けてください。

間隔が短いと、故障や誤動作の原因となります。

電源を切る

1. コンピューターの電源を切る。
2. 電源ボタンを押す。

本機の電源ランプが消灯いたします。

注意

長時間使用しないときは、電源プラグをコンセントから抜いてください。

本機の設定について

メニュー項目

設定メニューを表示するアイコン（①）は、各アイコンの下にあるボタン（2～5）を押すと選択できます。

■ 項目の選択／調整時

いずれかの設定メニューを選択すると、画面が以下のような調整用の画面に切り替わります。項目によって調整用の画面は異なりますが、操作方法は同様です。

「<／>」の下にあるボタンで設定したい項目を選択し、「OK」の下にあるボタンを押して設定してください。

参考

• 1つ前の操作に戻る場合は「」ボタンを、メニューを終了する場合は「EXIT」ボタンを押してください。

設定メニューの詳細

自動調整

画面の位置を自動に調整いたします。

一

「全般」、「映画」、「画像」、「ム」か用途に合った設定項目は「-/+」または「</>」ボタンで調整／選択し、調整／選択が終わったら、「OK」ボタンを押して確定します。

MxIeX二一

本機のさまざまな設定を行います。（右記）

音量

音量を、「- /+」ボタンを押して調整いたします。

×イングメニーの詳細

MEXINMXUN-AYCONを押すと設定ができます。「</>」ボタンで設定する項目を下記から選択し、「OK」ボタンを押して設定します。

7

八克兰卜の明を調整します。

トト

映像の明るい部分と暗い部分の差を調整いたします。

入力信号の選択

「アナログ(D-sub)」、「デジタル(DVI)」、「HDMI」から入力信号を選択いたします。

OSDメニューの言語

「ENGLISH」、「日本語」、「簡体中文」、「繁体中文」からメニューで使用する言語を選択します。

ディスプレイサイズ

「4：3」、「最大解像度」からディスプレイサイズを選択します。

解像度は最大解像度で固定です。変更される場合はお願いいたします。

色温度

「標準」、「暖色」、「冷色」から色温度を選択します。

SNTM

口

タイムアウトを設定します。

位相※

クロックを設定します。

水平位置※

水平位置を設定します。

垂直位置※

垂直位置を設定寸法。

情報

現在の入力信号の解像度、入力信号の選択を表示します。※入力信号の選択が「アナログ(D-sub)」のときの設定です。

L

テーマモード、デバイス、コントラスト、ディスプレイサイズ、色温度の各項目値、音量を、工場出荷時に戻します。

故障かな？と思ったら

故障かな？と思ったら、修理を依頼する前に次の点をご確認ください。

AFT-susic

映像も音声も出ない

• ACアダプターは電源コードは正しく接続していますか。(7ページ) ・電源は入っていますか。(9ページ)

映像は出るが音声が出ない

• 音量が最小になっていませんか。(10ページ) ・音声用のケーブルは正しく接続していますか。(8ページ)

映像表示

• HDMI入力端子使用の場合、ケーブルはHDMI規格認証品ですか。規格外のケーブルは正しく動作しません。・入力信号は、本機が対応している信号ですか。(14ページ)
• メンピューダーと正しく接続していますか。
• メンピューダーの電源は入っていないか。
• メンピューダーの省電力機能が動作していますか。キーボードのキーを押すか、マウスを動かしてみてください。電源を一度切り、5秒以上待ってから再度電源を入れてください。
• 複数の入力端子に同時に接続して使用する場合、接続するフローによっては正しく入力が切り換わらない場合があります。

HDMI入力で色が黒く浮く

HDMI入力で階調がつぶれる

• メンピューダーのグラフィック設定で、RGBレンジ（色階調の出力範囲）が設定できる場合は、フルに設定してください。

アフターサービスについて

製品の保証について

この製品には保証書が付けられています。保証書は、販売店に所定事項を記入してもらってお渡ししますので、内容をよくお読みのうえ大切に保存してください。

保証期間はお買い上げの日から5年間（使用時間が40,000時間を超える場合は40,000時間まで）です。

光源のLED、ロク、ACアダプターは消耗品です。保証の対象になりません。

保証期間中でも修理が有料になることがありますので、保証書をよくお読みください。保証書が適用される範囲は、製品のハードウェア部分に限られます。

有寿命部品について

本機の通常の使用において、製品の使用環境（温湿度など）及び使用頻度、経過時間などにより、劣化・摩耗が進行し、寿命が著しく短くなる可能性のある部品があります。これらを「有寿命部品」と呼びます。

本機には、下記の有寿命部品が含まれています。

使用状態上、使用できます。

寿命部品があります。

Bucklaid

AC 4

■ 補修用性能部品について

当社は、本製品の補修用性能部品を製造打ち切り後、7年間保有しています。補修用性能部品とは、その製品の機能を維持するために必要な部品のことです。

■ 修理を依頼される場合

先に「故障かな？と思ったら」（上記）をお読みのうえ、もう一度お調べください。それでも異常がある場合は、使用をやめて、電源コードをコンセントから抜き、お買い上げの販売店または当社の客様ご相談窓口（12一）にその製品を「お持ち込み」のうえ、修理をお申し付けください。ご自分での修理はしないでください。大変危険です。

保証期間中

修理に際しましては、保証書を提示してください。保証書の規定に従って修理させていただきます。

（同等製品と交換させていただく場合がございます。ご了承ください。）

保証期間が過ぎている場合

修理して機能を維持する場合は、ご希望に応じて有料で修理いたします。

修理料金のしくみ

修理料金は、技術料・部品代などで構成されています。

技術料：故障した製品を正常に修復するための料金です。

部品代：修理に使用する部品の代金。

■ リサイクルについて

本機を個人（家庭）用として購入されたお客様には、お申し込みによりPCリサイクルマークを無償で提供しております。詳細はこちら：http://www.sharp.co.jp/support/b_precycle/index.html

http://www.sharp.co.jp/support/pcrecycle-mk/index.html

お客様ご相談窓口のご案内

修理・使い方・手入れ等の相談・依頼、また万一、製品に故障が発生した場合は、購入の販売店、または下記窓口にお問い合わせください。※電話番号をよくお確かめのうえ、お間違えのないようお願いいたします。

弊社製品が接続されているシステムの使い方などは、ご購入の販売店・営業担当にお問い合わせください。

シャープ株式会社

ビデオ事業本部 ビデオ事業部 国内営業部

0120-571002

受付時間 月曜～金曜：9:00～17:00（土曜、日曜、祝日、弊社休日は休ませていただきます）

修理のご相談を承ります

修理相談窓口（沖縄地区を除く）

一菲斯山

受付時間 月曜～土曜：9:00～17:40（日曜・祝日・弊社休日は休ませていただきます）。

PHS・IP電話を利用の方は…

06-6794-9676

■沖縄地区の方は…

沖縄シャーパー電機株式会社 098-861-0866（月曜～金曜：9:00～17:00）

（土曜・日曜・祝日・弊社休日は休ませていただきます）

持込修理及び部品購入のご相談は、下記窓口でも承っております。

地区	拋点名電話番号	郵便番号	所在地
北海道	札幌技術総事一	[phone]	063-0801	札幌市西区二十四軒1条7-3-17
東北	仙台技術総事一	[phone]	984-0002	仙台市若林区卸町東3-1-27
	福島技術総事一	[phone]	963-0547	郡山市喜久田町卸3-27-2
	北東北技術総事一	[phone]	020-0891	岩手県柴波郡矢巾町流通総事一南3-1-1
関越	新潟技術総事一	[phone]	950-0965	新潟市中央区新光町9番2
	宇都宮技術総事一	[phone]	320-0833	宇都宮市不動前4-2-41
	前橋技術総事一	[phone]	371-0855	前橋市間屋町1-3-7
	水戸技術総事一	[phone]	310-0851	水戸市千波町1963
首都圏	東京フィーリルドサイバー一部 ビジNESUSStem技術担当	[phone]	143-0006	東京都大田区平和島4-1-23
中部	名古屋第1技術総事一	[phone]	454-0011	名古屋市中川区山王3-5-5
	三重技術総事一	[phone]	514-0131	津市あのつ台4-6-4
	静岡技術総事一	[phone]	424-0067	静岡市清水区島坂1170-1
	長野技術総事一	[phone]	388-8014	長野市篠ノ井塩崎東田沢6877-1
	金沢技術総事一	[phone]	921-8801	石川県野ケ市市御経塚4-103
近畿	大阪フィーリルドサイバー一部	[phone]	547-8510	大阪市平野区加美南3-8-25
	京都技術総事一	[phone]	601-8102	京都市南区上鳥羽菅田町48
	神戸技術総事一	[phone]	654-0161	神戸市須磨区弥栃台3-15-2
中四国	広島技術総事一	[phone]	731-0113	広島市安佐南区西原2-13-4
	岡山技術総事一	[phone]	701-0301	都蓮郡早島町大字矢尾828
	高松技術総事一	[phone]	760-0065	高松市朝日町6-2-8
	高知技術総事一	[phone]	781-8104	高知市高須1-14-43
	松山技術総事一	[phone]	791-8036	松山市高岡町178-1
九州	福岡技術総事一	[phone]	812-0881	福岡市博多区井相田2-12-1
	熊本技術総事一	[phone]	861-3107	上益城郡嘉島町上仲間227-78
	鹿兒島技術総事一	[phone]	890-0064	鹿兒島市鴨池新町12-1

・沖縄地区の方は、沖縄シャーパー電機株式会社にお問い合わせください。

沖縄シャーパー電機株式会社

<受付時間>月曜～金曜：9:00～17:00（土曜・日曜・祝日・弊社休日は休ませていただきます）。

沖繩

沖繩shi－ア・フ電機(株)

[phone]

900-0002

那霸市曙 2-10-1

仕様

製品仕様

形名 LL-M240
液晶表示素子 24V型ウイド(対角59.9cm) TFT液晶
最大解像度 1920×1080
最大表示色		約1677万色
画素ピュチ		水平0.2715mm×垂直0.2715mm
輝度 (最大値)		2°※1 50cd/m
コングラスト比(標準値)		3000:1
視野角		左右178°/上下178°(コングラスト比≥10)
表示画面サイズ		横521mm×縄293mm
有效画素の割合※2		99.99989%以上
フレジ&PLEIJ		VESA DDC2B対応
入力端子	映像	HDMI (1系統)
		三菱D-sub15ピュ(3列)(1系統)
		DVI-D (1系統)
	音声	∅3.5mmミニステレオシャット(1系統)
スイカーマー出力		1W+1W
電源		AC100V、50/60Hz(專用ACアダ pfタ一使用時)、DC 19V
使用温度条件※3		0~40℃
使用湿度条件※3		10~80%(結露なさご)
消費電力(通常動作時/待機時)		30W/0.5W(專用ACアダ pfタ一使用時)
外形寸法(突起部除く)		スケナドあり 幅約558mm×奥行約199mm×高 さ約398mm スケナドなし 幅約558mm×奥行約39mm×高 さ約339mm
質量 約3.3kg (本体のは)		約3.8kg(同梱スケナド取り付款時)
梱包時寸法 幅約612mm×奥行約118mm×高 足約405mm
梱包時質量 約4.99kg

※1 輝度は、映像調整の設定により変わります。また、輝度は経年により変化します。一定の輝度を維持するものではありません。 ※2 本製品の液晶パネルは、非常に精密度の高い技術で作られておりますが、画面の一部に点灯しない画素や常時点灯する画素等の無効な画素が存在する場合があります。「有効画素の割合」は、液晶パネルの全画素数のうち、その無効な画素を除いた有効な画素の割合を表します。無効な画素は液晶パネルの故障ではありませんので、あらかじめご了承ください。 ※3 接続するコンピューター等の条件も確認し、その条件を満たす条件内でご使用ください。

寸法図

数值はおおよその値です。

（単位：mm）

対応信号タイミング

画面解像度 D sub(Hz)
640×480	60/72/75	○	○	○
800×600	56/60/72/75	○	○	○
1024×768	60/70/75	○	○	○
1152×864	75	○	○	○
1280×800	60	○	○	○
1280×960	60	○	○	○
1280×1024	60/75	○	○	○
1360×768	60	○	○	○
1440×900	60	○	○	○
1400×1050	60	-	○	○
1600×1200	60	○	○	○
1680×1050	60	○	○	○
720×400	70	○	○	○
720×480p	59.94/60	-	○	-
720×576p	50	-	○	-
1280×720p	50	-	○	-
	59.94/60	○	○	○
1920×1080p	50	-	○	-
	59.94/60	○	○	○

※ 全てノンインターレースのみの対応です。 ※接続の際は、上記対応信号についても確認してください。

DDC（PLA&PLEY）

本機は、VESAのDDC(Display Data Channel)規格をサポートしています。

DDCは、ディスプレイとコンピュータの間でプラグアンドプレイを行うための信号規格です。ディスプレイとコンピュータの間で解像度などの関連情報を受け渡しします。その機能は、コンピュータがDDCに対応していない場合や、プラグアンドプレイモニタを検出する設定にない場合に使用します。

DDC には、通信方式の違いによりいくつかの種類があります。本機は、DDC2B に対応しています。

HDMI入力端子のピン配列

(HDMI Connector)

番号	機能	番号	機能
1	TMDSデー2+	11	TMDSケロックシルド
2	TMDSデー2シルド	12	TMDSケロック一
3	TMDSデー2-	13	CEC
4	TMDSデー1+	14	N.C.
5	TMDSデー1シルド	15	SCL
6	TMDSデー1-	16	SDA
7	TMDSデー0+	17	DDC/CEC GND
8	TMDSデー0シルド	18	+5V
9	TMDSデー0-	19	ホットシャング知
10	TMDSケロック+

D-sub入力端子のピン配列

（ミニD-sub15）

番号	機能	番号	機能
1	赤映像信号入力	9	+5V
2	緑映像信号入力	10	GND
3	青映像信号入力	11	N.C.
4	N.C.	12	DDCデー夕
5	GND	13	水平同期信号用入力
6	赤映像信号用GND	14	垂直同期信号用入力
7	緑映像信号用GND	15	DDCケロック
8	青映像信号用GND

DVI-D入力端子のピン配列

(DVI-D 24pin)

番号	機能	番号	機能
1	TMDSデーメ2-	13	N.C.
2	TMDSデーメ2+	14	+5V
3	TMDSデーメ2/4シルド	15	GND
4	N.C.	16	ホットシャegr検知
5	N.C.	17	TMDSデーメ0-
6	DDCケロック	18	TMDSデーメ0+
7	DDCデーメ	19	TMDSデーメ0/5シルド
8	N.C.	20	N.C.
9	TMDSデーメ1-	21	N.C.
10	TMDSデーメ1+	22	TMDSケロックシルド
11	TMDSデーメ1/3シルド	23	TMDSケロック+
12	N.C.	24	TMDSケロック-

「営業上の記問」などは、マニュアルを一読の上、ご活用ください。

シャープ株式会社 http://www.sharp.co.jp/business/lcd-display/support/

使い方のご相談など

弊社製品が接続いたします。は購入の販売店・常業担当に問い合わせください。

シャープ株式会社

フリーダイヤルをご利用の場合は電話：[phone]

受付時間 月曜～金曜：9:00～17:00（土曜・日曜・祝日等社休日は休ませていただきます）。

修理のご相談など

【修理相談窓口（沖縄地区を除く）

一菲斯人

0570-00-5008

全国一律料金でご利用いただけます

受付時間 月曜～土曜：9:00～17:40（日曜・祝日等社休日は休ませていただきます。）

PHS・IP電話をご利用の方は…06-6794-9676

沖縄地区の方は…

沖縄一月電機株式会社 098-861-0866（月～金：9:00～17:00）（土曜・日曜・祝日等社休日は休ませていただきます。

電話番号・受付時間は変わるごとに告知の末。（2017.1）

シャーフ株式会社

本社590-8522大阪府堺市堺区匠町1番地

ビスク社尼一事業本部 639-1186奈良県大和郡山市美濃庄町492番地
