使用説明書 USB32DVIPRO StarTech.com

USB 3.0 - VGA 外付けビデオカード

USB 3.0 - HDMI 外付けビデオカード

USB 3.0 - DVI 外付けビデオカード

注意: Windows 7以降を搭載しているコンピューターシステムは、USBディスプレイアダプタが接続されるとソフトウェアとドライバを自動的にインストールします。お使いのコンピューターシステムがWindowsの旧バージョンまたはMac OSX®を搭載している場合は、USBディスプレイアダプタを接続する前に、必ずソフトウェアとドライバをインストールするようにしてください（インストール手順を参照）。

最新の情報はwww.startech.comでご確認ください

FCC 準 拠 ステ ートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めしす：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。

- 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。

- 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切 StarTech.com とは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.com による当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.com は、本書で使用されるすべての商標、登録商標、サービスマーク、その他法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに....1

付属品....1

動作環境....1

インストール手順……2

Windowsでのインストール手順......2

Mac OSXでのインストール手順....3

USBマルチビデオアダプタのインストール手順 4

USBビデオアダプタの設定......5

Windows ^® 5

Mac OSX 8

技術仕様....10

技術サポート....11

保証に関する情報....11

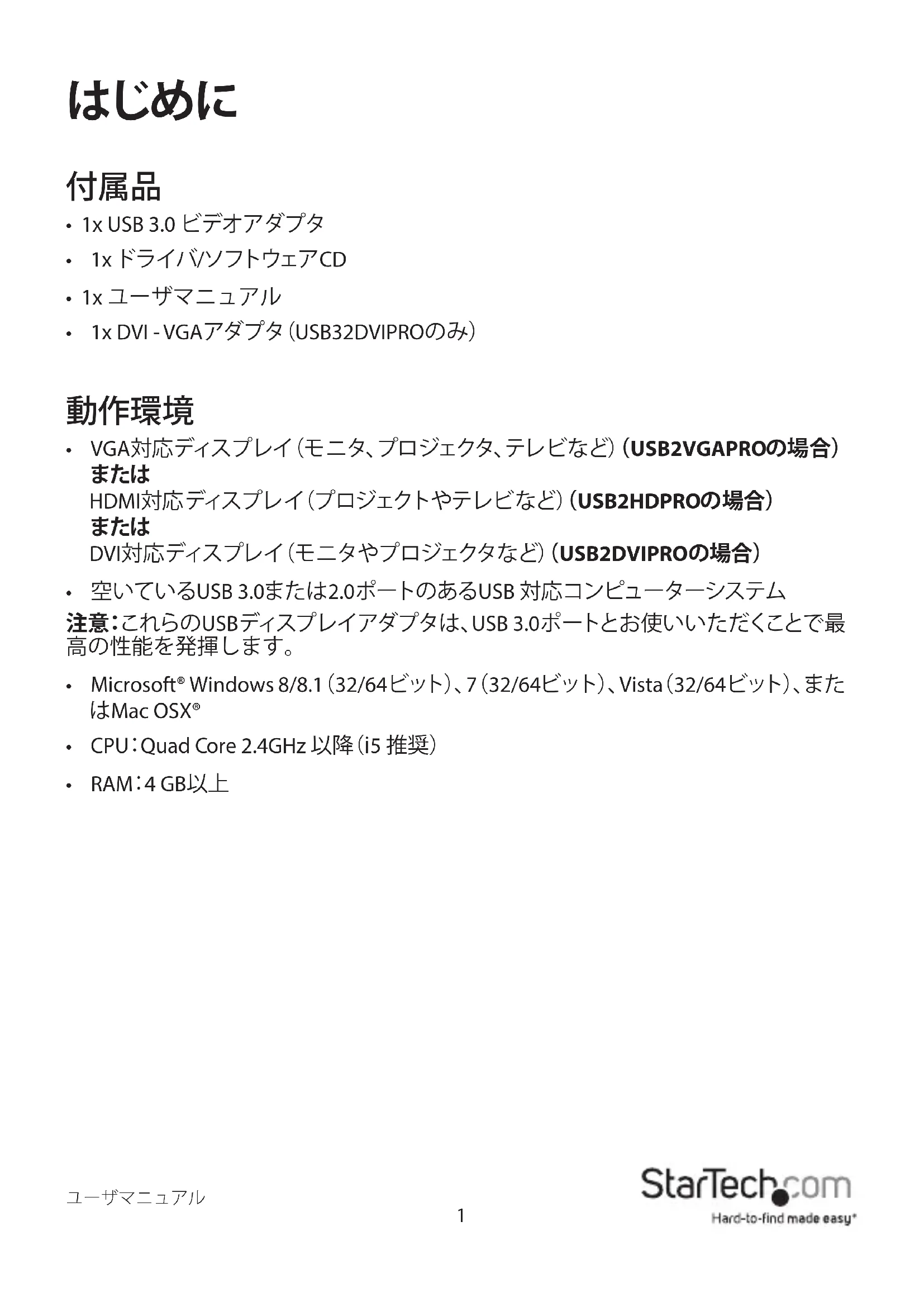

はじめに

付属品

• 1x USB 3.0 ビデオアダプタ
• 1x ドライバソフトウェアCD
• 1x ユーザマニュアル
• 1x DVI - VGAアダプタ (USB32DVIPROのみ)

動作環境

- VGA対応ディスプレイ (モニタ、プロジェクタ、テレビなど) (USB2VGAPROの場合) または

HDMI対応ディスプレイ(プロジェクトやテレビなど)(USB2HDPROの場合)

または

DVI対応ディスプレイ(モニタやプロジェクタなど)(USB2DVIPROの場合)

- 空いているUSB 3.0または2.0ポートのあるUSB 対応コンピューターシステム

注意:これらのUSBディスプレイアダプタは、USB 3.0ポートとお使いいただくことで最高の性能を発揮します。

• Microsoft® Windows 8/8.1 (32/64ビット)、7 (32/64ビット)、Vista (32/64ビット)、またはMac OSX®
  • CPU:Quad Core 2.4GHz 以降(i5 推奨)
• RAM:4 GB以上

インストール手順

Windowsでのインストール手順

Windows® 7以降を搭載しているコンピューターシステムは、USBディスプレイアダプタが接続されるとソフトウェアとドライバを自動的にインストールします。お使いのンピューターシステムがWindowsの旧バージョンを搭載している場合は、USBディスプレイアダプタを接続する前に、必ずソフトウェアとドライバをインストールするようにしてください（インストール手順は後述）。

注意:お使いのコンピューターシステムがWindows 7以降を搭載している場合は、ステップ1～3は必要ありませんので、ステップ4に飛んでください。

1. 最新のドライバをStarTech.comのウェブサイトからダウンロードするか(推奨)、同梱のドライバCDをCD/DVD-ROMドライバに挿入します。

2. セットアップアプリケーションファイル (Setup.exe) を特定します。このファイルはドライバCDのルートディレクトリ(D:\など) に入っているか、ダウンロードされています。

3. Setup.exeアプリケーションを実行すると、インストールウィザードが開きます。インストールの画面での指示に従い、インストール手順を完了します。インストールウィザードはWindowsのバージョンにより異なります。ウィザードが終了すると、セットアッププログラムがデバイスドライバとソフトウェアアプリケーションをインストールします。

DisplayLink Core Software

注意:インストール中に画面が点滅したり、前の画面に戻ることがあります。インスールの完了を知らせるメッセージは表示されません。

1. 「DisplayLink Coreソフトウェア」画面が消えたら、USBビデオアダプタをUSBケーブルを使ってお使いのパソコンに接続します。

2. システムがドライバとソフトウェアアプリケーションを起動します（インストール中に「DisplayLink Coreソフトウェア設定」画面が点滅したり、前の画面に戻ることがあります）。

注意：一部のパソコンでは、USBディスプレイアダプタを起動するのにシステムの再起動が必要かもしれません。

1. VGAまたはHDMIディスプレイとUSBディスプレイアダプタのVGA（USB32VGAPRO）またはHDMI（USB32HDPRO）ポートをケーブルで接続します。

これで、USBビデオアダプタがお使いいただけます。

Mac OSXでのインストール手順

注意:USBディスプレイアダプタ

をお使いのMacに接続する前に、必ずソフトウェアをインストールするようにしてください（インストール手順は後述）。

1. （同梱の）ドライバCDをCD/DVD-ROMドライバに挿入します。

2. ドライバCDを参照して、「DisplayLinkインストーラ」ファイル(DisplayLink-OSX.dmg)を探します。

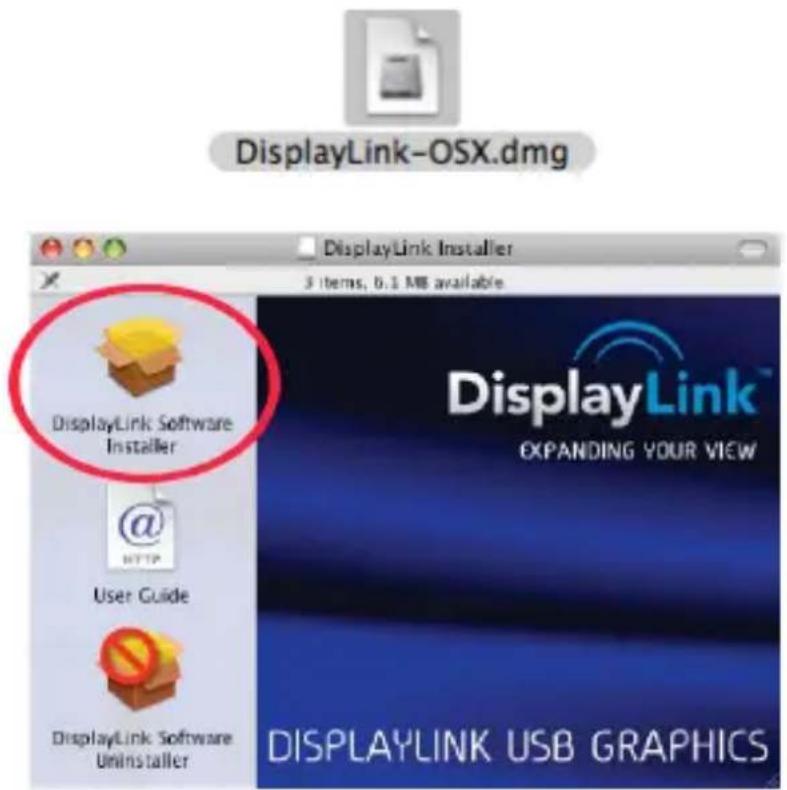

3. 「DisplayLinkインストーラ」ファイル(DisplayLink-OSX.dmg)上でダブルクリックし、インストールを開始します。

DisplayLink-OSX.dmg DisplayLink Installer 3 items, 6.1 MB available DisplayLink Software Installer User Guide DisplayLink Software Uninstaller DisplayLink USB GRAPHICS

1. 保存されていないファイルは必ず保存してから、「再起動」ボタンをクリックしま

1. コンピューターが再起動したら、USBディスプレイアダプタを空いているUSBポートに接続します。これで、アダプタがお使いいただけます。

注意:さらにUSBディスプレイアダプタを追加したい場合は、空いているUSBポートに接続していくだけです。最大で、1台のコンピューター上で4つまでUSBディスプレイダプタが使用できます。

USBマルチビデオアダプタのインストール手順

必ず最新バージョンのドライバをインストールするようにしてください。または、StarTech.comのウェブサイト（www.startech.com）からダウンロードしてください。

1. 標準的なドライバインストール手順に従い、最初のUSBビデオアダプタを接続するところまで完了してください。
2. 別のモニタ/ディスプレイを2つ目のUSBビデオアダプタに接続してから、ディスプレイの電源を入れます。
3. 2つ目のUSBビデオアダプタ上のUSBコネクタをホストコンピューターの空いているUSBポートに接続します。ドライバのインストールが自動的に始まります。

インストールする各USBビデオアダプタに対して、同じ手順を繰り返します。すべてのUSBビデオアダプタのインストールが完了したら、コンピューターを再起動します。再起動すると、もう1回だけ再起動するようにプロンプトされる場合があります。指示に従って、もう一度再起動してください。

USBビデオアダプタの設定

Windows®

デバイスが接続されていると、タスクバーにアイコンが表示されます。インストールると、DisplayLinkマネージャメニューにアクセスできるようになります。

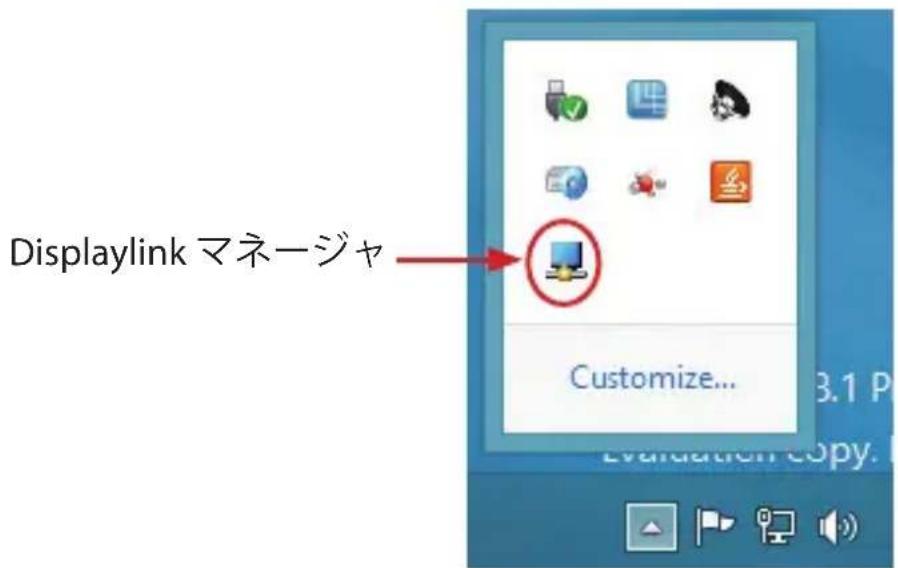

1. タスクバーから、「非表示となっているアイコンを表示する」をクリックし、すべての利用可能なアイコンを表示します。

Displaylink マネージャ Customize... 3.1 P Evaluation copy.

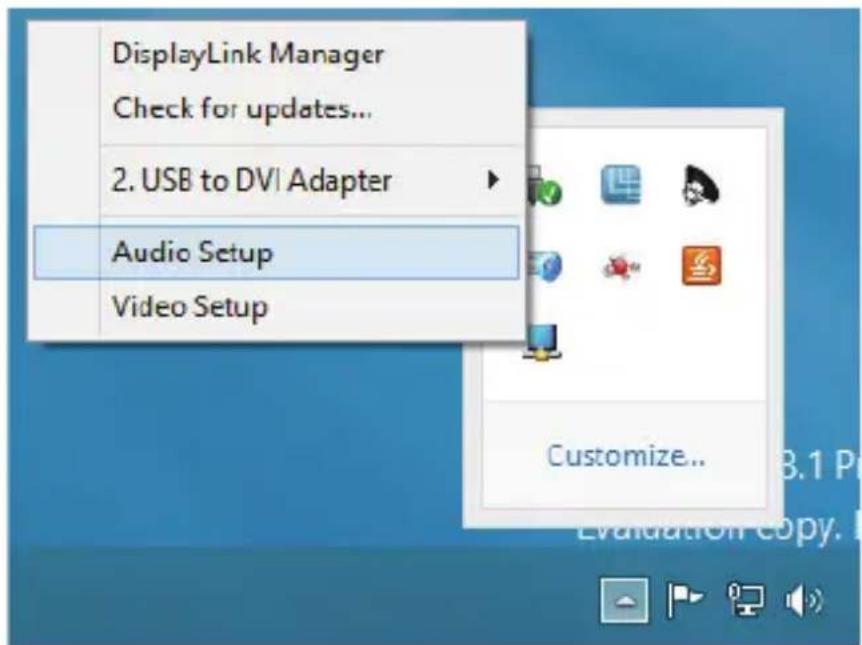

1. DisplayLink」アイコンをクリックし、設定可能なオプションメニューを開きます。 定可能なオプションの各説明は後述します。

DisplayLink Manager Check for updates... 2. USB to DVI Adapter Audio Setup Video Setup Customize...

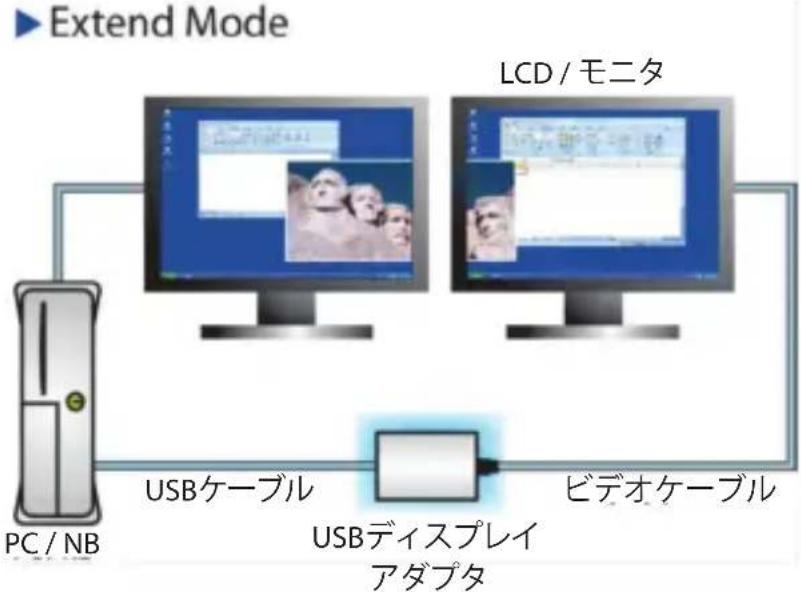

延長

「延長」が選択されると、USBディスプレイアダプタに接続されるモニタが、ユーザのアクティブなWindowsデスクトップの延長先を表示します。デスクトップを拡張することができることは生産性を高めるのに役立ち、より多くのアプリケーションや文書を同時に閲覧することができます。画面から画面へとカーソルを動かすか、sプリケーションをドラッグすることで、各モニタのアプリケーションにアクセスすることができます。


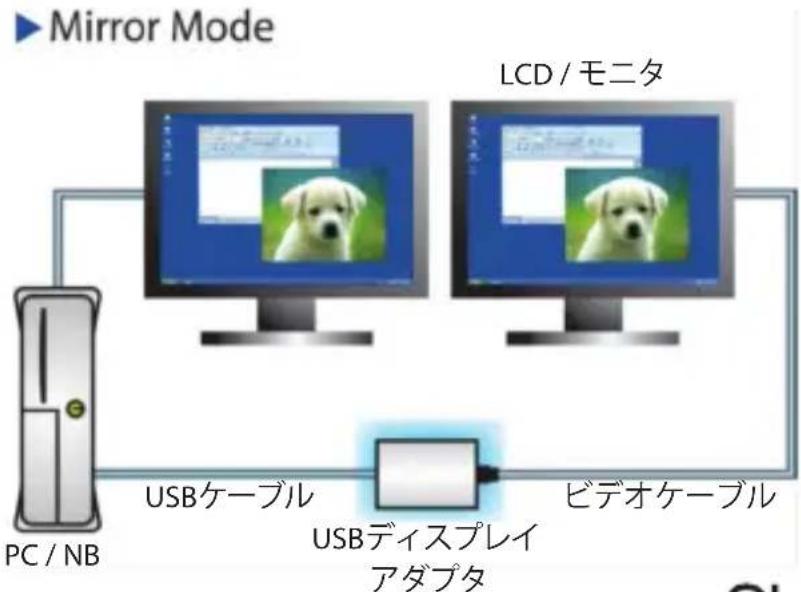

ミラー

「ミラー」が選択されると、USBディスプレイアダプタがプライマリディスプレイに映し出されるコンテンツを 接続されるモニタ上に複製します。

注意:ディスプレイの設定（解像度、色深度、リフレッシュレートなど）はすべてのされるモニタ間で同様に適用されます が、お使いのシステムは デフォルトとして、すべての接続されるモニタの環境設定を最も仕様の低いモニタのディスプレイの設定に合わせます。

ユーザマニュアル

延長先

「延長先」を選択すると、USBディスプレイアダプタに接続されているモニタのプライマリモニタとの位置関係が分かるようになります。位置関係が特定されたら、モニタの位置をマウスのカーソルを使って移動することができます。

接続されているモニタの配置を調節するには、DisplayLinkマネージャのオプションメニューから「延長先」を選択します。次に、向き（上/下/右/左）を選択し、接続されているモニタの向きを希望の配置に合わせて変更します。

画面解像度

このオプションを使うとUSBグラフィックスアダプタに接続されるモニタの解像度が変更できます。サブメニューに表示される対応解像度リストから希望する解像度を選択するだけで設定が完了します。

スクリーンの向き

このオプションでは、スクリーンを表示する向きを変更することができます。最も良く使用されている向きは、横向きと縦向きです。

メイン モニタとして 設定する

このオプションを選択すると、お使いのコンピューターがUSBグラフィックスアダプタを通して接続されるモニタをメインモニタと認識します。メインモニタはすべてのシステムアラートを表示し、アプリケーション実行では最優先されます。

ノート型パソコンのモニタを切る

このオプションは、オンボードシステムモニタをオフにします。このオプションを選択すると、デスクトップ型/ノート型パソコンのモニタが使えなくなることにご注意ください。

オフ

このオプションはUSBグラフィックスアダプタに接続されるモニタをオフにします。

Mac OSX

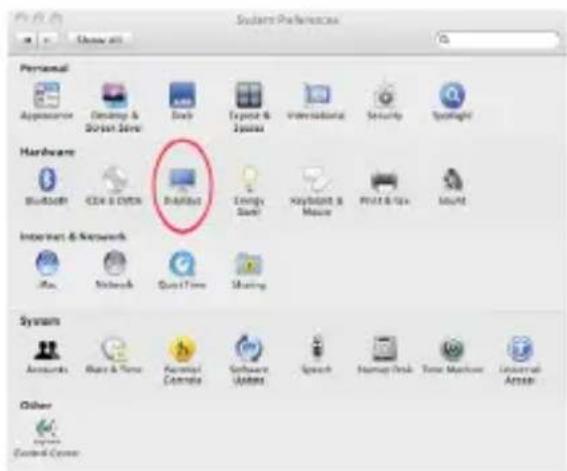

ディスプレイの設定やモニタの配置を設定するには、システム環境設定メニューから ディスプレイの設定 択します:

Systems Preferences Personal Appellation Options & Screen Save Dock Expose & System International Security Spotlight Hardware Bluetooth CDN & OFFX Database Energy Save Keyboard & Mouse Print & Sys Mouth Internet & Network iRun Network QuickTime Sharing System Accounts Share & Time Facilities Controls Software Updates Speech Backup Disk Time Monitor Universal Audio Other Control Center

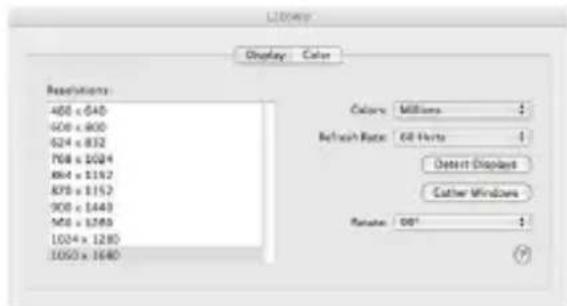

Library Display Color Repetitions 400 x 640 500 x 800 624 x 832 768 x 1024 864 x 1152 878 x 1152 900 x 1440 948 x 1289 1024 x 1280 1050 x 1640 Colors Millions Refresh Rate: 68 Hertz Detect Displays Cather Windows Balance: 00° ?

各ディスプレイのディスプレイ設定がそれぞれの画面に表示されます。これらすべてを1つの場所から設定するには、「画面を終結する」ボタンを押します。各スクリーンディスプレイ環境設定画面が表示されます。

最大ビデオ解像度が左側に一覧表示されます。各ディスプレイの配置を変更するには、「アレンジメント」ボタン（プライマリディスプレイ上にあります）をクリックしまこれで、コンピューター上で各ディスプレイの配置を変えることができます。

延長モードまたはミラーモードでアダプタを使う

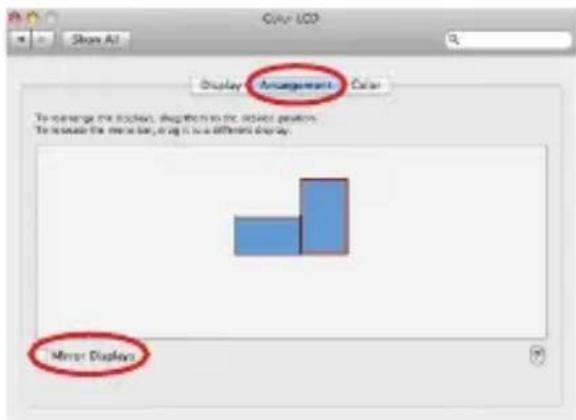

デフォルトでは、USBディスプレイアダプタは延長ディスプレイとして設定されています。ディスプレイをミラーリング/クローンディスプレイとして使うには、「アレンジメント」ページの「ミラーディスプレイ」ボックスにチェックマークを入れます。ディスプレイ設定画面が表示されます。モニタを延長ディスプレイに戻すにはこのチェックマークを外します。

延長ディスプレイとミラーリングしているディスプレイを同時に使用するには、ミラーリングを切り、「アレンジメント」ページで+キーを長押しし、プライマリディスプレイ（白いバーが表示されています）でミラーリングしたいディスプレイをドラッグ・アンド・ドロップします。

この手順をミラーリングしたい各ディスプレイで繰り返します。他のすべてのディスレイは延長ディスプレイとなります。

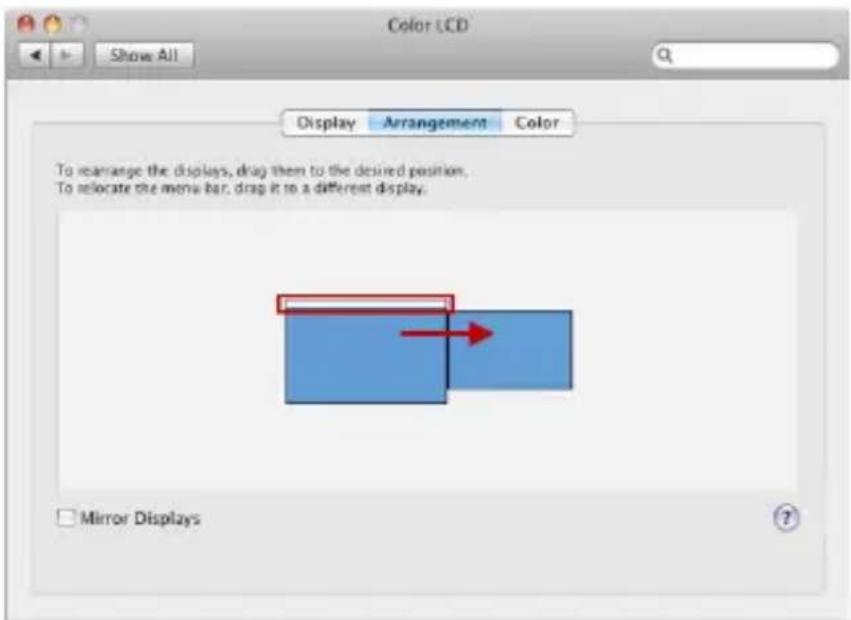

「システム環境設定」メニューの「ディスプレイ」セクションで、どのディスプレイをプライマリとして使用するかを変更することができます。「ディスプレイ」セクションでは、それぞれの接続されているディスプレイは青いボックスで表示されます。ディスレイ間の白い「メニューバー」をクリック・アンド・ドラッグ（下図で強調表示）しディスプレイをプライマリとするか調整します。

注意:プライマリディスプレイを変更すると、新規画面が表示される場所や「メニュー」の位置が変わります。

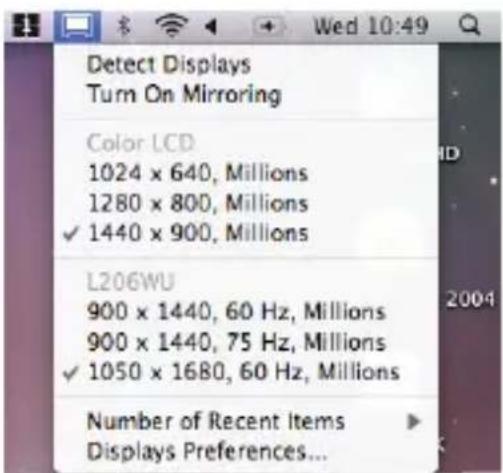

「ディスプレイ環境設定」ウィンドウの「メニューバー」にある「ディスプレイを表示する」にチェックマークを入れている場合、メニューバーの「表示」アイコンをクリックればディスプレイの設定ができます。このオプションを選択すると、メニューが次のうに表示されます：

Detect Displays Turn On Mirroring Color LCD 1024 x 640, Millions 1280 x 800, Millions ✓ 1440 x 900, Millions L206WU 900 x 1440, 60 Hz, Millions 900 x 1440, 75 Hz, Millions ✓ 1050 x 1680, 60 Hz, Millions Number of Recent Items Displays Preferences...

メディア 再生

延長モードで動作している場合、USBディスプレイアダプタは様々なメディアプレイヤーを用いてメディアファイルとDVDを再生することができますが、クローンモードでにビデオの再生機能は制限されています。

技術仕様

オーディオ仕様	5.1チャンネルサラウンドステレオ(48kHz)(USB32HDPROのみ)
オーディオビデオ入力	USB 3.0
最大解像度	1920 x 1200
オーディオビデオ出力	VGA (USB32VGAPRO)HDMI (USB32HDPRO)DVI (USB32DVIPRO)
ケーブル長	0.91 m
チップセットID	Displaylink DL3500
色	黒
エンクロージャの材質	プラスチック
オーディオ	はい
メモリ	512MB DDR II
OS互換性	Windows®7(32/64ビット)、Windows®8/8.1(32/64ビット)*Aero 3DインターフェースサポートMac OSX注意:Windows 7以降をお使いの場合は、DisplayLinkドライバが自動的にダウンロードとインストールを行います
最大解像度	ワイドスクリーン(16/32ビット):2560x1600(USB32DVIPROのみ)、2048x1152、1920x1200、1920x1080、1680x1050、1600x900、1440x900、1360x768、1280x800、1280x768、1280x720標準(16/32ビット):1600x1200、1400x1050、1280x1024、1280x960、1152x864、1024x768、800x600

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンラインツール、マニュアル、ダウンロード可資料をご用意しています。

ドライバやソフトウェアに関する最新情報はwww.startech.com/downloadsでご確認ください

保証に関する情報

本製品は2年間保証が付いています。

また、StarTech.com は、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.com は商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. やStarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別、罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
