使用説明書 USB21000S2 StarTech.com

マニュアル改訂日:07/207/2016 最新の情報はwww.startech.comでご確認ください USB21000S2 USB 2.0 －Gigabit Ethernetアダプタ *実際の製品は写真と異なる場合があります。 DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.comユーザマニュアル FCC準拠ステートメント 本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを 確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された 場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数 エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無 線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起 きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発 生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できま す）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めしま

• 受信アンテナの向きを変えるか、場所を変える。

• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を

• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。 商標、登録商標、その他法律で保護されている名称やシンボルの使用 本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウ ェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありま せん。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech. comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商 品への保証を意味するものではありません。本書で直接的に肯定する表現があったとして も、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その他 法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。ユーザマニュアル

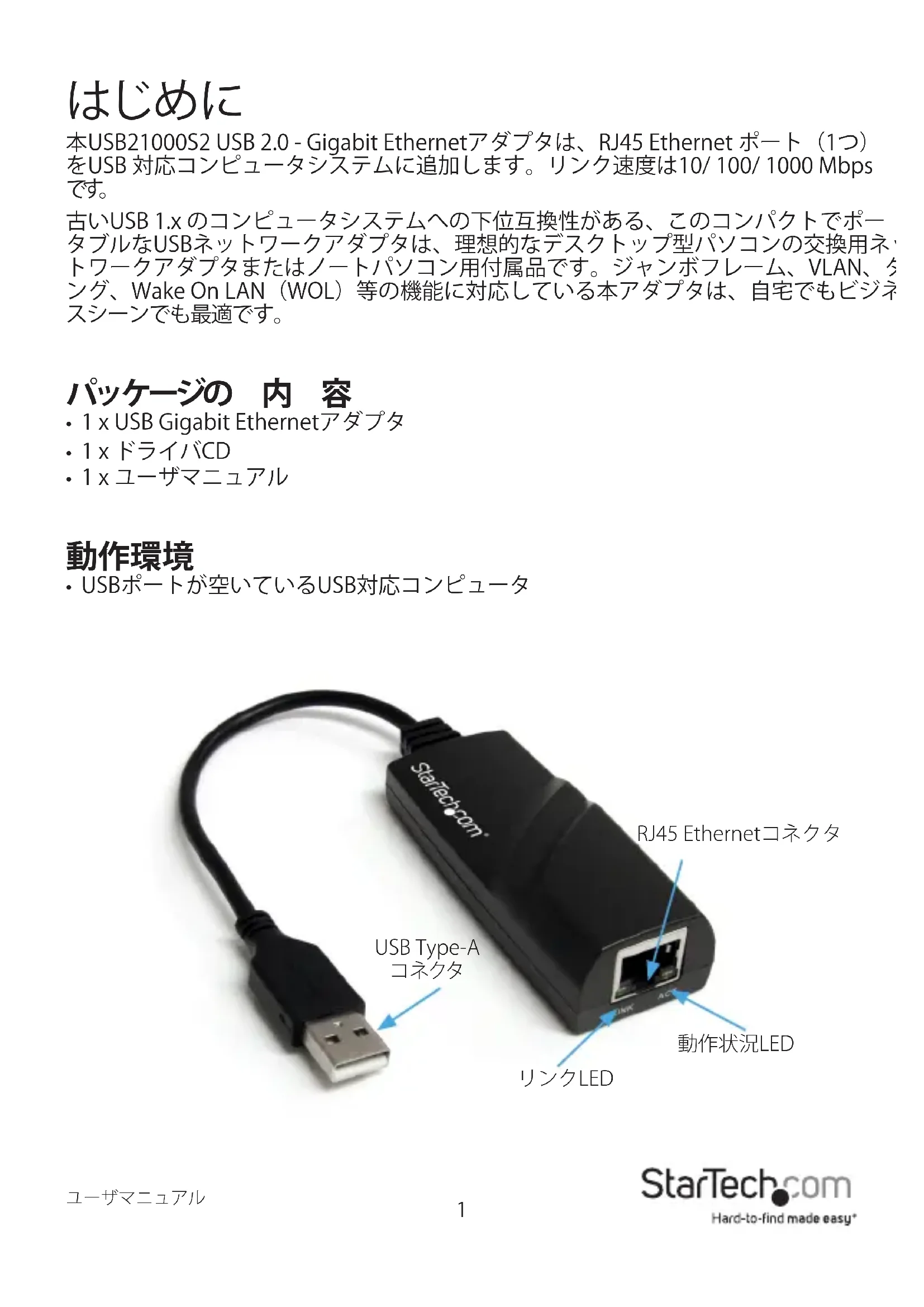

本USB21000S2 USB 2.0 - Gigabit Ethernetアダプタは、RJ45 Ethernet ポート（1つ） をUSB 対応コンピュータシステムに追加します。リンク速度は10/ 100/ 1000 Mbps

古いUSB 1.x のコンピュータシステムへの下位互換性がある、このコンパクトでポー タブルなUSBネットワークアダプタは、理想的なデスクトップ型パソコンの交換用ネッ トワークアダプタまたはノートパソコン用付属品です。ジャンボフレーム、VLAN、タギ ング、Wake On LAN（WOL）等の機能に対応している本アダプタは、自宅でもビジネ スシーンでも最適です。

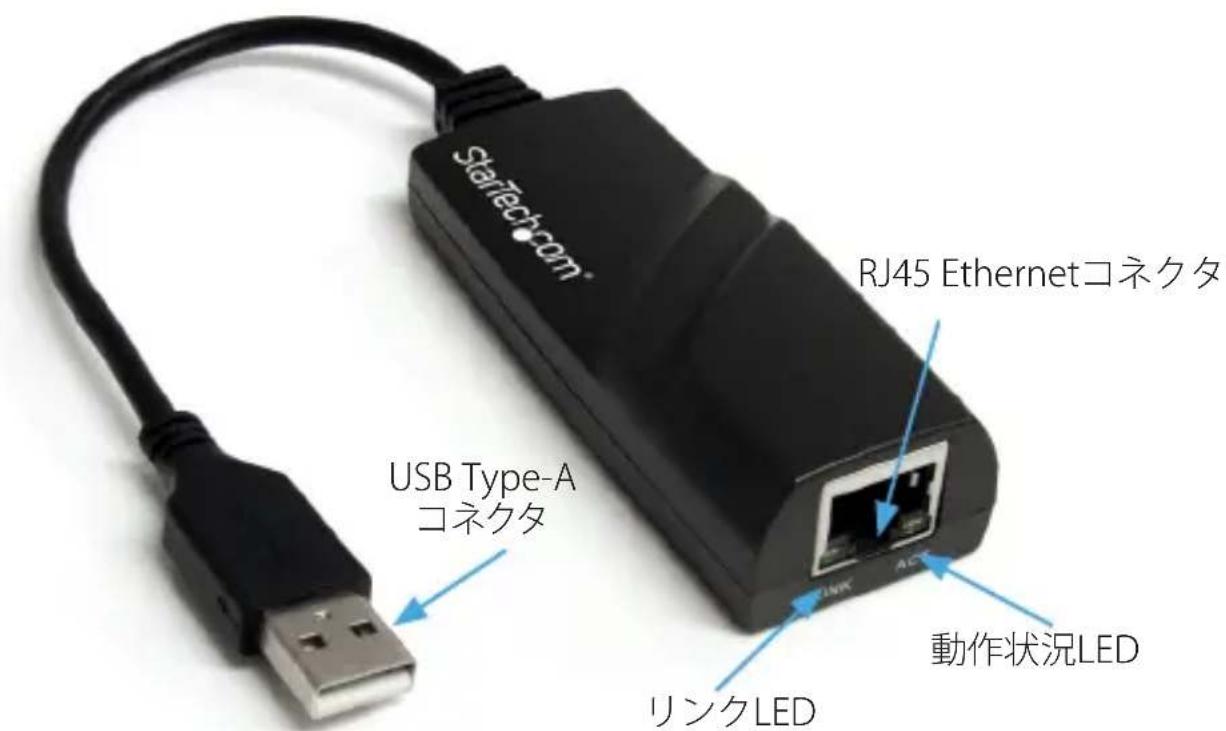

• USBポートが空いているUSB対応コンピュータ リンクLED 動作状況LED USB Type-A

RJ45 Ethernetコネクタユーザマニュアル

• Microsoft Windows XP（32/64ビット）/ Server 2003（32/64ビット）/ Server 2008 R2/ Vista（32/64ビット）/ 7（32/64ビット）/ 8（32/64ビット）、Mac OS 10.6/ 10.7/ 10.8またはLinux。

ドライバインストール手順 Windows XP/ Server 2003/ Server 2008 R2/ Vista/ 7/ 8

1. Windowsが起動したら、同梱のドライバCDをコンピュータのCD/DVDドライブに

2. オートプレイが自動的に起動し、CD内のすべてのフォルダを表示するか、すべて

ファイルとフォルダを表示するかを確認します。これらが起こらない場合は、[My Computer（マイコンピュータ）] を開き、CD/DVDドライブ上でダブルクリックしま

3. 適切なオペレーティングシステムバージョンのフォルダにアクセスします

（Windows）。「Setup.exe」という名前のファイルをダブルクリックします。

4. ドライバのインストールウィザードが起動します。ウィザードの指示に従ってインス

トールを行い完了すると、ドライバがインストールされている状態となっています。

5. コンピュータを再起動すると、ネットワークアダプタが使用可能状態になります。

Mac OS 10.6/ 10.7/ 10.8

1. Mac OSが起動したら、同梱のドライバCDをコンピュータのCD/DVDドライブに挿

2. Finderウィンドウを開き、サイドバーのCDアイコンをクリックします。

3. 適切なオペレーティングシステムバージョンのフォルダにアクセスします（Mac）。

ドライバのインストールファイル（*.pkg）をダブルクリックします。

4. これにより、ドライバのインストールウィザードが起動するはずです。ウィザードの

指示に従ってインストールを行い、完了すると、すべての必要なドライバがインス トールされている状態となっています。

5. コンピュータを再起動してインストールを完了します。[システム環境設定] の [ネッ

トワーク] 設定画面でネットワークアダプタを確認し設定します。 ハードウェアインストール手順

1. ドライバが正常にインストールできたら、アダプタをコンピュータシステムの空い

2. アダプタが自動的に認識されドライバがインストールされます。

3. オペレーティングシステムがドライバのインストールを完了すると、新しいネットワユーザマニュアル

ークデバイスが使用できる状態になります。

4. RJ45終端Ethernetケーブルをアダプタに接続すると、緑色の「LINK」LEDが点灯し、

ネットワークへの接続が検出されたことを知らせます。

5. ご利用のネットワークに合わせて必要な設定変更を行ってください。一般的な設

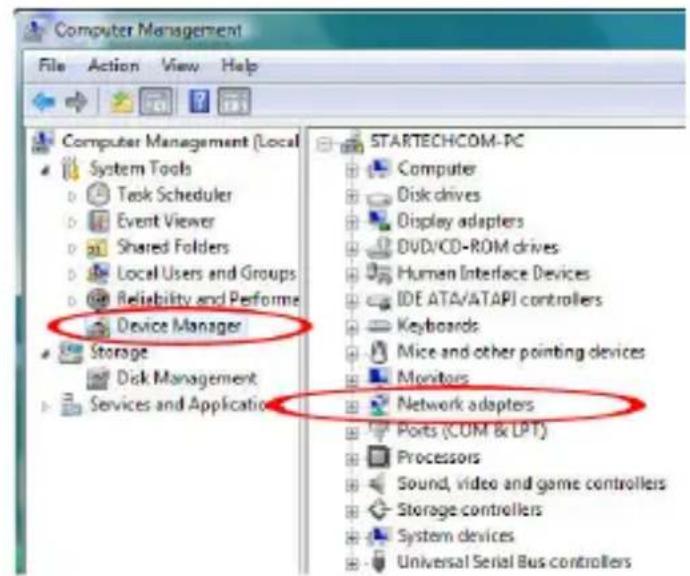

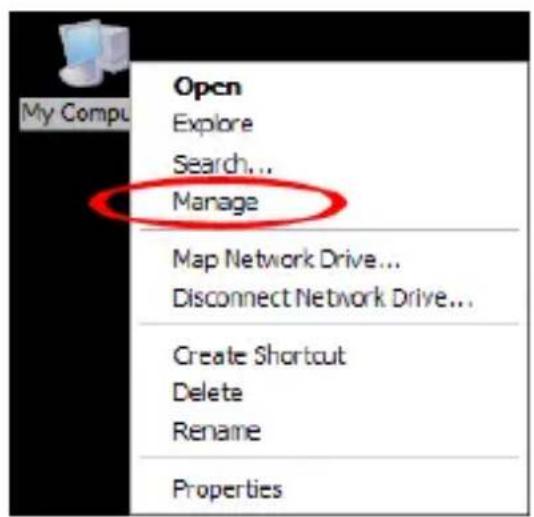

定方法はオペレーティングシステムごとに異なります。 インストー ル の 確 認 Windows XP/ Server 2003/ Server 2008 R2/ Vista/ 7/ 8 メインデスクトップから、「マイコンピュータ」（Vista/7をお使いの場合は「コン ピューター」）を右クリックし、「管理」を選択します。新しく開いた [Computer Management（コンピューター管理）] 画面左側の [Device Manager（デバイスマネ ージャ）] を選択します。

「ネットワークアダプタ」カテゴリの「デバイスマネージャ」に、USBネットワークデバ イスが新たにリストに表示されているのが確認できるはずです。ユーザマニュアル

ホストインターフェース USB 2.0 チップセットID SMSC LAN7500

1 x USB Aタイプ（オス） 1 x RJ45 Ethernet（メス） LED 1 x Gigabitリンク 1 x 動作状況

10/ 100/ 1000 Mbps Auto MDIXサポート

39g 対 応オペレーティングシステム Windows XP（32/64ビット）/ Server 2003（32/64ビット）/ Server 2008 R2/ Vista（32/64ビット）/ 7（32/64ビット）/ 8 （32/64ビット）、Mac OS 10.6/ 10.7/ 10.8またはLinux。ユーザマニュアル

StarTech.comの永久無料技術サポートは、 当社が業界屈指のソリューションを提供 するという企業理念において不可欠な部分を構成しています。お使いの製品につい てヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。 当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード可 能資料をご用意しています。 ドライバやソフトウェアに関する最新情報はwww.startech.com/downloadsでご確

本製品は2年間保証が付いています。 また、StarTech.comは、資材や製造工程での欠陥に起因する商品 を、新品購入日から、記載されている期間保証します。この期間中、 これら商品は修理のために返品されるか、当社の裁量にて相当品と 交換いたします。保証で適用されるのは、部品代と人件費のみです。 StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起 因する欠陥や損傷に対して保証いたしかねます。

StarTech.com Ltd. やStarTech.com USA LLP（またはその役員、幹部、従業員、または 代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別、 懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失に 対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部 の州では、偶発的または派生的損害に対する免責または限定的保証を認めていませ ん。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適 用されない場合があります。見つけにくい製品が簡単に見つかります。StarTech.comでは、これが企業理念で す。それは、お客様へのお約束です。 StarTech.comは、お客様が必要とするあらゆる接続用パーツを取り揃えたワンス トップショップです。最新技術からレガシー製品、そしてこれらの新旧デバイスを 一緒に使うためのあらゆるパーツ。当社はお客様のソリューションを接続するパ ーツを見つけるお手伝いをしています。 当社はお客様が必要なパーツを見つけるのを助け、世界中どこでも素早く配送 します。当社の技術アドバイザーまでご連絡いただくか、当社のウェブサイトまで アクセスしていただくだけで、お客様が必要としている製品をすぐに提示します。 StarTech.comが提供しているすべての製品に関する詳細な情報はwww. startech.comまでアクセスでご確認ください。ウェブサイトだけの便利な工具をお

StarTech.comは接続や技術パーツのISO 9001認証メーカです。StarTech.comは 1985年に創立し、米国、カナダ、イギリス、台湾に拠点を構え、世界中の市場でサ ービスを提供しています。
