ST1000SPEXD3 - ネットワークカード / アダプター StarTech.com - 無料のユーザーマニュアル

製品タイプ	ネットワークカード（PCI Express Gigabit Ethernet）
モデル	ST1000SPEXD3
ブランド	StarTech.com
寸法（幅×奥行×高さ）	約12 cm × 6 cm × 2 cm
重量	約50 g
インターフェース	PCI Express 3.0 x1
ネットワーク規格	IEEE 802.3ab（ギガビットイーサネット）
データ転送速度	10/100/1000 Mbps
電源	PCI Express バスから供給（3.3V）
消費電力	約2 W
対応OS	Windows、Linux、macOS（ドライバーが必要な場合あり）
主な機能	ギガビットイーサネット接続、Wake-on-LAN対応、Jumboフレーム対応
メンテナンスとクリーニング	乾いた柔らかい布で埃を取り除いてください。液体洗剤は使用しないでください。
安全上の注意	取り扱い時は静電気防止対策を実施してください。コンピューターの電源を切り、アースに触れてから作業してください。
交換部品と修理	ユーザーによる修理可能な部品はありません。保証期間中はメーカーまたは販売店にご連絡ください。
一般情報	低プロファイルブラケット付属。RoHS準拠。2年間保証。

よくある質問 - ST1000SPEXD3 StarTech.com

ST1000SPEXD3はどのような規格のネットワークカードですか？

これはPCI Express 3.0 x1インターフェースのギガビットイーサネットカードで、10/100/1000 Mbpsの速度をサポートします。

取り付け方法は？

コンピューターの電源を切り、PCI Expressスロットにカードを差し込み、ブラケットをネジで固定します。ドライバーが必要な場合は、StarTech.comの公式サイトからダウンロードしてください。

対応するオペレーティングシステムは？

Windows、Linux、macOSの主要なOSに対応していますが、特定のバージョンではドライバーのインストールが必要な場合があります。

低プロファイルブラケットは付属しますか？

はい、標準ブラケットに加えて低プロファイルブラケットが付属しており、スリムケースにも取り付け可能です。

Wake-on-LAN（WOL）は利用できますか？

はい、本カードはWake-on-LANに対応しています。対応するマザーボードとソフトウェア設定が必要です。

Jumboフレームはサポートしていますか？

はい、Jumboフレームに対応しており、最大9KBのパケットサイズを設定できます。

Windowsでドライバーをインストールする方法は？

Windows 10/11では自動認識されることが多いですが、手動インストールが必要な場合は、StarTech.comのサポートページから最新ドライバーをダウンロードしてください。

カードが認識されない場合の対処法は？

カードが正しく挿入されているか確認し、別のPCIeスロットを試してください。また、BIOS/UEFIでPCIeスロットが有効になっているか確認し、ドライバーを再インストールしてください。

他のネットワークカードと比べて何が優れていますか？

StarTech.com製で信頼性が高く、PCI Express 3.0対応により帯域幅が広く、低プロファイルブラケット付属で互換性が高い点が特徴です。

保証期間は？

通常2年間の保証が付いています。詳細は製品パッケージまたは公式サイトをご確認ください。

使用説明書 ST1000SPEXD3 StarTech.com

2ポート PCI Express Gigabit Ethernetネットワークカード

ST1000SPEXD3

*実際の製品は写真と異なる場合があります。

最新の情報はwww.startech.comでご確認ください

FCC 準 拠 ステ ートメント

本製品はFCC規則パート15のクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

- 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その他律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに....1

付属品....1

動作環境....1

インストール手順……2

ハードウェアインストール手順……2

ドライバインストール手順....2

技術仕様....4

技術サポート....5

保証に関する情報......5

はじめに

付属品

• 1 x PCI Expressネットワークカード
• 1x薄型ブラケット
• 1x ドライバCD
• 1x ユーザマニュアル

動作環境

• 空いているフルプロファイル/薄型PCI Express拡張スロット
• Windows® 8 (32/64ビット)、7 (32/64ビット)、Vista (32/64ビット)、XP (32/64ビット)、2000Windows® Server 2008 R2、2003 (32/64ビット) Mac OS 10.4 - 10.8、Linux

インストール手順

警告!他のすべてのパソコン周辺機器同様、PCI Expressカードも静電気により深刻なダメージを受ける場合があります。コンピューターケースを開ける前や、PCI Expressカードに触れる前には、必ず適切に接地するようにしてください。StarTech.comでは、お客様がコンピューターコンポーネントを実装する際には、帯電防止ストラップを着用することを推奨しています。帯電防止ストラップが手に入らない場合、接地済みの大型金属面（コンピューターケースなど）に数秒触れ、お客様の体に蓄積した静電気を放電してください。また、PCI Expressカードは端を持つようにし、ゴールドコネクタ部に触れないようにしてください。

ハードウェアインストール手順

1. コンピューターと、コンピューターに接続されているすべての周辺機器(プリンタや外付けHDDなど)の電源を切ります。コンピューターの背面にある電源プラグから電源ケーブルを外し、すべての周辺機器との接続を外します。
2. コンピューターケースのカバーを外します。詳細は、コンピューター購入時に同梱されてきたユーザマニュアルでご確認ください。
3. 空いているPCI Expressスロットを探し、コンピューターケースの裏にある金属製カバープレートを外します(詳細は、コンピューター購入時に同梱されてきたユーザマニュアルでご確認ください)。このカードは追加レーンのPCI Expressスロット(x4、x8、x16スロット)に挿入し、お使いになれます。
4. カードを空いているPCI Expressスロットに挿入し、ケース背面のブラケットを固定します。

注意:薄型デスクトップシステムにカードをインストールする場合は、工場で取り付られた標準プロファイルブラケットを同梱の薄型（ハーフハイト）インストール用ブチケットに取り替える必要があるかもしれません。

1. コンピューターケースのカバーを元通りに取り付けます。

2. 電源のソケットにパワーケーブルを挿入し、ステップ1で外したすべてのコネクタを再度接続してください。

ドライバインストール手順

1. Windowsを起動すると「新しいハードウェアが検出されました」ウィザードが画面に表示される場合は、画面をキャンセルするか、閉じて、ドライバCDをCD/DVDドライバに挿入します。

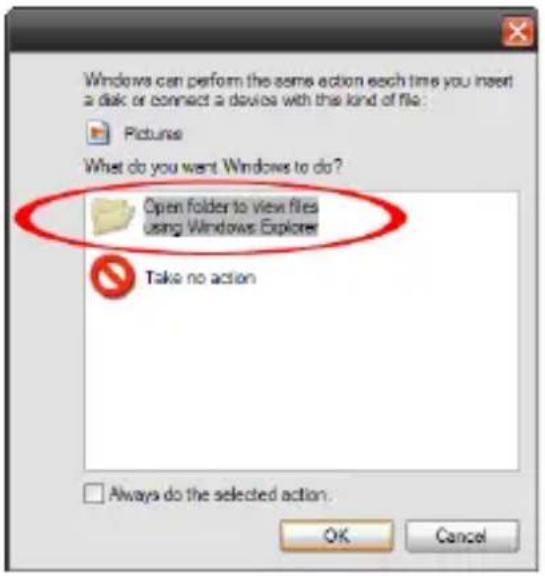

2. オートプレイが自動的に起動し、CD内のすべてのフォルダを表示するか、ファイルを参照するようにプロンプトします。これらが起こらない場合は、「マイコンピュータ」を開き、CD/DVDドライブ上でダブルクリックします。

1. 「LAN」＞「Realtek」＞「RealtekRTL8111B_8111C_8111E」の順にお使いのフォルダを開き、最後に開いたフォルダ内の「Setup.exe」ファイルをダブルクリックします。
2. これにより、ドライバのインストールウィザードが起動するはずです。ウィザード指示に従ってインストールを行い、完了すると、すべての必要なドライバがインストールされている状態となっています。

Windows Vista/7/8/Server 2008 R2

1. Windowsを起動すると「新しいハードウェアが検出されました」ウィザードが画面に表示される場合は、画面をキャンセルするか、閉じる、またはドライバをインスールしないを選び、ドライバCDをCD/DVDドライバに挿入します。
2. オートプレイが自動的に起動し、CD内のすべてのフォルダを表示するか、ファイルを参照するようにプロンプトします。これらが起こらない場合は、「コンピュータを開き、CD/DVDアイコン上でダブルクリックします。
3. 「LAN」＞「Realtek」＞「RealtekRTL8111B_8111C_8111E」の順にお使いのフォルダを開き、最後に開いたフォルダ内の「Setup.exe」ファイルをダブルクリックします。
4. これにより、ドライバのインストールウィザードが起動するはずです。ウィザード指示に従ってインストールを行い、完了すると、すべての必要なドライバがインストールされている状態となっています。

技術仕様

ホストインターフェース	PCI Express rev. 2.0(x1 スロットコネクタ)
フォー ムファクタ	フルプロファイルブラケットが取り付けられた状態で出荷。薄型ブラケットは同梱
チップセット I D	Realtek RTL8111E & PLX PEX8608
最大データ転送速度	2000 Mbps (フルデュプレックス)、1000 Mbps (ハーフデュプレックス)
保管温度	-20°C ~ 85°C
湿度	5% ~ 95% 相対湿度
外形寸法	88mm x 64mm
対 応オペレ 一ティングシステム	Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64ビット)/8 (32/64ビット)Mac OS 10.4-10.8、Linux kernel 2.4.x、SCO OpenServer 5.0.7/6

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンラインツール、マニュアル、ダウンロード可資料をご用意しています。

ドライバやソフトウェアに関する最新情報はwww.startech.com/downloadsでご確認ください

保証に関する情報

本製品は2年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. や StarTech.com USA LLP (またはその役員、幹部、従業員、または代理人) は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別、罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
