ST1000SPEXD4 - ネットワークカード / アダプター StarTech.com - 無料のユーザーマニュアル

製品タイプ	ネットワークカード / アダプター
ブランド	StarTech.com
モデル	ST1000SPEXD4
インターフェース	PCI Express x4
ポート数	4
データ転送速度	10/100/1000 Mbps (ギガビットイーサネット)
対応ネットワーク規格	IEEE 802.3, 802.3u, 802.3ab
コントローラーチップ	Intel I350
寸法 (幅×奥行×高さ)	約 120 mm × 70 mm × 20 mm
重量	約 80 g
消費電力	最大 5 W (各ポート)
動作温度範囲	0°C ～ 55°C
保存温度範囲	-20°C ～ 85°C
対応OS	Windows, Linux, macOS
主な機能	チーミング, VLAN, Jumbo Frame, Wake-on-LAN
付属品	ロープロファイルブラケット, ドライバCD, マニュアル
お手入れ方法	柔らかい乾いた布で拭いてください。液体洗剤は使用しないでください。
安全上の注意	静電気に注意し、設置時は電源を切ってください。
修理・部品交換	メーカー保証対象外の修理は専門業者に依頼してください。
保証期間	2年間 (メーカー保証)

よくある質問 - ST1000SPEXD4 StarTech.com

このネットワークカードはどのスロットに取り付けますか？

PCI Express x4 スロットに対応しています。x8、x16スロットでも動作しますが、x1スロットでは使用できません。

Windowsでドライバをインストールする方法は？

付属のCDから自動インストールするか、Intel I350 ドライバをメーカーサイトからダウンロードしてインストールします。

4つのポートすべてを同時に使用できますか？

はい、各ポートは独立して動作し、同時に通信可能です。チーミング設定で帯域幅を増やすこともできます。

対応しているオペレーティングシステムは？

Windows 7/8/10/11、Linux (カーネル3.x以降)、macOS 10.9以降に対応しています。

Macで認識されない場合の対処法は？

内蔵のIntelドライバが自動的に読み込まれない場合、ターミナルで sudo kextload コマンドを試すか、最新のドライバをインストールしてください。

Jumbo Frameの設定方法は？

デバイスマネージャーでアダプターのプロパティを開き、Jumbo Packet を有効にして最大9000バイトに設定します。

Wake-on-LANは使えますか？

はい、対応しています。BIOSとOSで設定を有効にし、マジックパケットを送信することでリモート起動が可能です。

カードが認識されない原因は？

スロットの接触不良、電源不足、ドライバの未インストールが考えられます。別のスロットに挿し直すか、電源ユニットを確認してください。

ロープロファイルブラケットとは何ですか？

小型PCケース用の低いブラケットです。付属しているので、交換することで狭いケースにも取り付けられます。

チーミング機能を使うには？

Intel ANS または NICチーミングソフトウェアを使用して複数のポートをグループ化し、負荷分散や冗長化を実現します。

使用説明書 ST1000SPEXD4 StarTech.com

2ポートPCI Express Gigabit Ethernetネットワークカード

ST1000SPEXD4

*実際の製品は写真と異なる場合があります。

最新の情報はwww.startech.comでご確認ください

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は無線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。

- 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。

- 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

本デバイスは、FCC規格Part 15に準拠しています。お使いの際には、次の注意事項をよくお読みください。（1）本デバイスが有害な干渉を引き起こすことはありません。（2）本デバイスは予想外の動作を引き起こす可能性のある干渉も含め、すべての干渉を受け入れなければなりません。

StarTech.comにより明示的に承認されていない変更もしくは改変を行った場合、本デバイスを操作するユーザー権限が無効になる畏れがあります。

インダストリー カナダ 準 拠ステ ートメント

本クラスBデジタル装置はカナダのICES-003に準拠しています。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに....1

パッケージの内容....1

動作環境....1

インストール手順....1

ハードウェア取り付け手順....1

ソフトウェアインストール手順 2

インストールの確認……2

技術仕様....4

技術サポート....6

保証に関する情報......6

はじめに

付属品

• 1x PCIe ネットワークカード
• 1x ロープロファイルブラケット
• 1x ドライバCD
• 1x ユーザマニュアル

動作環境

• 利用可能なPCI Express スロット
• Windows® 8 / 8.1（32/64ビット）、7（32/64ビット）、Vista（32/64ビット）、XP ビット）、Windows Server® 2012、2008 R2、2003（32/64ビット）、Mac OS 10.4（10.10までテスト済み）、Linux 2.4.x以降（3.5までテスト済み）

インストール手順

ハードウェアインストール手順

警告!他のすべてのパソコン周辺機器同様、PCI Expressカードも静電気により深刻なダメージを受ける場合があります。コンピュータケースを開ける前や、カードに触れる前には、必ず適切に接地するようにしてください。StarTech.comでは、お客様がコンピュータコンポーネントを実装する際には、帯電防止ストラップを着用することを推奨しています。帯電防止ストラップが手に入らない場合、接地済みの大型金属面（コンピュータケースなど）に数秒触れ、お客様の体に蓄積した静電気を放電してください。また、カードは端を持つようにし、ゴールドコネクタ部に触れないようにしください。

1. コンピュータと、コンピュータに接続されているすべての周辺機器（プリンタや外付けHDDなど）の電源を切ります。コンピュータの背面にある電源プラグから電源ケーブルを外し、すべての周辺機器との接続を外します。
2. コンピュータケースのカバーを外します。詳細は、コンピュータ購入時に同梱されてきたユーザマニュアルでご確認ください。
3. 空いているPCI Expressスロットを探し、コンピュータケースの裏にある金属製カバープレートを外します（詳細は、コンピュータ購入時に同梱されてきたユーザマニュアルでご確認ください）。このカードは追加レーンのPCI Expressスロット（x4、x16スロット）に挿入し、お使いになれます。
4. カードを空いているPCI Expressスロットに挿入し、ケース背面のブラケットを固定します。

注意:ロープロファイルデスクトップシステムにカードをインストールする場合は、工場で取り付けられた標準プロファイルブラケットを同梱のロープロファイル（ハーフハイト）インストール用ブラケットに取り替える必要があるかもしれません。

1. コンピュータケースのカバーを元通りに取り付けます。
2. 電源のソケットに電源コードを挿入し、手順1で外したすべてのコネクタを再度接続してください。

ソフトウェアインストール手順

Windows 8 / Server 2012

カードをインストールしてWindowsシステムを起動すると直ぐに、Windowsがネイティブドライバを使って自動インストールを始めます。

Windows 7 / Server 2008 R2以前

1. Windowsを起動すると「新しいハードウェアが検出されました」ウィザードが画面に表示される場合は、画面をキャンセルするか、閉じて、ドライバCDをCD/DVDドライブに挿入します。
2. ディスク上の "Realtek\RTL8111" フォルダを参照し、実行している Windows のバージョンにあった適切なフォルダを選択します。
3. Setup.exe アプリケーションを実行するとインストールが始まります。
4. 画面の指示に従い、インストールを完了します。

注意:インストールが完了すると、再起動をプロンプトされるかもしれません。

Mac OS

1. 同梱のCDをCD/DVD-ROMドライブに挿入します。
2. ディスク上の "Realtek\RTL8111\Mac_OS" フォルダを参照し、実行している Windowsのバージョンにあった適切なフォルダを選択します。
3. RTGNICvxxx.mpkg アプリケーションを実行するとインストールが始まります。
4. 画面の指示に従い、インストールを完了します。

注意:インストールが完了すると、再起動をプロンプトされるかもしれません。

インストールの確認

Windows

1. 「コンピュータ」上で右クリックし、「デバイスマネージャ」を開き、「管理」を選択します。「コンピューター管理」画面が新しく開いたら、画面左側の「デバイスマネーヤ」(Windows 8をお使いの場合は、「コントロールパネル」から、「デバイスマネージャ」)を選択します。

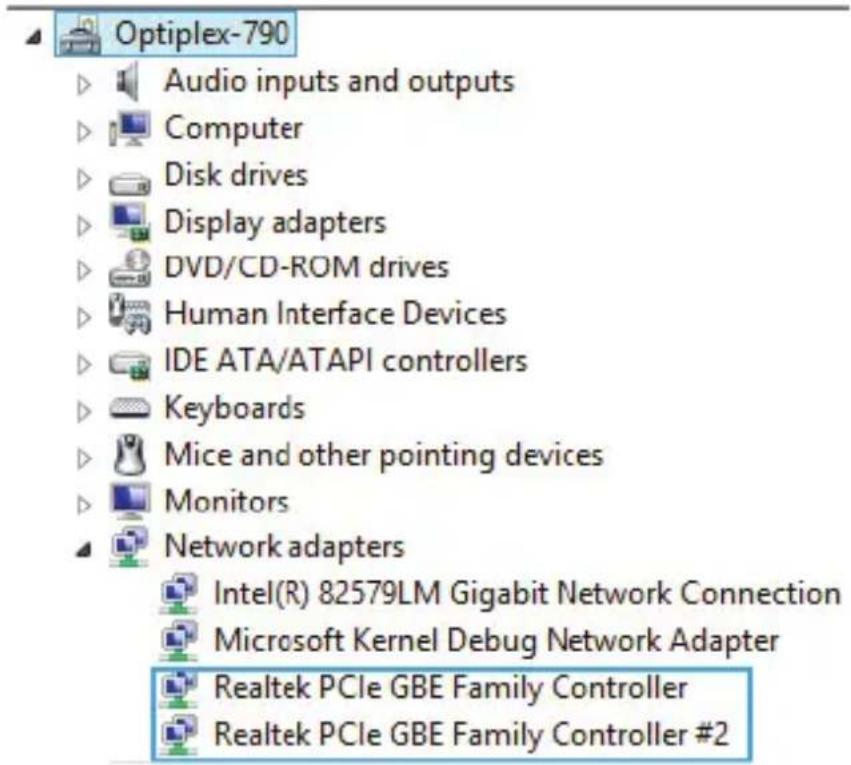

2. 「ネットワークアダプタ」セクションを開きます。インストールが正常に完了すると、リストに、「!」マークや「?」マークの付いていない次のデバイスが表示されていのが確認できるはずです。

ユーザマニュアル

1. 左上の「Apple」マークをクリックし、「システムプロファイラ」を開き、「このMacについて」>「システムレポート」(お使いのMac OSによっては「詳細情報」)の順に選択します。

2. 「ハードウェア」セクションを展開し、左側の「イーサネットカード」をクリックします。アダプタを接続すると、次のデバイスが一覧表示されているのが確認できるはずです。

技術仕様

ポート数	2
インターフェース	RJ-45 (Gigabit Ethernet)
バスの種類	PCI Express
カードの種類	標準プロファイル (LP ブラケットを含む)
ポートタイプ	カード一体型
業界標準	IEEE 802.3、IEEE 802.3u、IEEE 802.3ab準拠PCI Express ベース規格 2.0
チップセット	Realtek - RTL8111EASMedia - ASM1182e
コネクタ	1 x PCI Express x12 x RJ-45 (メス)
最大データ転送速度	2000 Mbps (フルデュプレックス)、1000Mbps (ハーフデュプレックス)
互換性のあるネットワーク	10/100/1000 Mbps
オートMDIX	あり
フル デュプレックスサポート	あり
サポートされるプロトコール	IEEE 802.1Q VLAN タギング、IEEE 802.1PLayer 2 優先エンコード、IEEE 802.3x フルデュプレックスフロー制御
動作温度	0°C~70°C
保管温度	0°C~100°C
湿度	10~90% RH
外形寸法	92.6 x 18 x 120 mm
重量	54 g
対 応オペレーティングシステム	Windows® 8.1 / 8 (32/64ビット)、7(32/64ビット)、Vista (32/64ビット)、XP (32/64ビット)、2000Windows® Server 2012、2008 R2、2003(32/64ビット)Mac OS® 10.4以降(10.10までテスト済み)Linux 2.4.x以降(3.5までテスト済み)

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード能資料をご用意しています。

ドライバやソフトウェアに関する最新情報はwww.startech.com/downloadsでご確認ください

保証に関する情報

本製品は2年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
