ST1000SPEX42 - ネットワークカード / アダプター StarTech.com - 無料のユーザーマニュアル

製品タイプ	ネットワークカード / アダプター
モデル	ST1000SPEX42
ブランド	StarTech.com
インターフェース	PCI Express x4
ポート数	4
データ転送速度	10/100/1000 Mbps（ギガビットイーサネット）
対応規格	IEEE 802.3, 802.3u, 802.3ab
対応OS	Windows、Linux、macOS
寸法	約 120 mm x 60 mm x 20 mm
重量	約 50 g
消費電力	PCIeスロットから供給（最大約5W）
ジャンボフレーム	対応（最大9KB）
VLANタグ	対応
Wake-on-LAN	対応
LEDインジケーター	リンク/アクティブ（各ポート）
動作温度	0°C～55°C
保存温度	-20°C～80°C
動作湿度	10%～90%（結露なきこと）
付属品	ロープロファイルブラケット、ドライバCD、取扱説明書
メンテナンス	乾いた布で清掃。液体洗剤やスプレーは使用しないでください。
安全上の注意	静電気に注意。通電中は挿抜しないでください。
修理・交換	ユーザーによる修理は不可。保証期間内はサポートにお問い合わせください。
環境基準	RoHS準拠

よくある質問 - ST1000SPEX42 StarTech.com

このネットワークカードはどのOSに対応していますか？

Windows（7/8/10/11）、Linux、macOSに対応しています。最新ドライバはStarTech.comのサポートページからダウンロードできます。

ドライバのインストール方法を教えてください。

付属のCDからインストールするか、またはStarTech.comのWebサイトから最新ドライバをダウンロードして実行してください。 管理者権限でインストールする必要があります。

LEDの色と意味を教えてください。

各ポートにLEDが1つあります。 緑色点灯：リンク確立、緑色点滅：データアクティビティ、消灯：リンクなし。

リンクが確立しない場合のトラブルシューティングは？

まずケーブルが正しく接続されているか確認し、別のケーブルやポートで試してください。次にデバイスマネージャーでドライバが正しく認識されているか確認し、不要であればドライバを再インストールしてください。

ジャンボフレームを有効にする方法は？

ドライバのプロパティ設定で「ジャンボフレーム」オプションを開き、希望のサイズ（最大9KB）を選択してください。対応するスイッチや相手側の設定も合わせる必要があります。

このカードはスリープからの復帰（Wake-on-LAN）に対応していますか？

はい、対応しています。OSとBIOSの設定でWake-on-LANを有効にし、マジックパケットを送信することでリモート起動が可能です。

ロープロファイルブラケットは付属していますか？

はい、標準のフルプロファイルブラケットに加えて、ロープロファイルブラケットが付属しています。小型PCケースに取り付ける際に交換してください。

このカードはPCIe x1スロットでも動作しますか？

本製品はPCIe x4インターフェースですが、PCIe x1、x8、x16スロットでも動作します。ただし、x1スロットでは帯域が制限されるため、最大速度は低下する可能性があります。

複数のポートを同時に使用できますか？

はい、4つのポートすべてを独立して使用できます。チーミング（リンクアグリゲーション）にも対応しており、帯域幅の増加や冗長性を実現できます。

製品の保証期間はどのくらいですか？

StarTech.comは通常2年間の保証を提供しています。保証の詳細については、公式Webサイトまたは購入店舗にお問い合わせください。

使用説明書 ST1000SPEX42 StarTech.com

4ポートPCI Express Gigabit Ethernet ネットワーク インターフェースカード

ST1000SPEX42

*実際の製品は写真と異なる場合があります。

最新の情報は、jp.startech.comでご確認ください

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。

- 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。

- 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。れらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.corは、本書で使用されるすべての商標、登録商標、サービスマーク、その他法律で保護され名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに....1

パッケージ内容 ....1

動作環境....1

インストール手順……3

ハードウェアインストール手順……3

ドライバインストール手順......4

インストールの確認……5

技術仕様....6

技術サポート 7

保証に関する情報……7

はじめに

本ST1000SPEX（42 4ポートPCIe 10/100/1000 Mbps Gigabit Ethernet ネットワークアダプタカード）を使用することで、4つのGigabit Ethernet ポートの増設が可能となります。また、本製品は、IEEE 802.3/u/ab規格に完全準拠しています。あらゆるPCI Express x4 対応のクライアント、サーバ、ワークステーションに適したGigabit Ethernetネットワーク アダプタカードは、高性能4つのチャネルネットワークと片道1000Mbpsの最大スループット（合計2000 Mbps）に対応しています。これは、10/10 Ethernetの最大10倍の速度となります。幅広いオペレーティングシステムと互換性があるこの高品質PCIe Gigabit Ethernetアダプタは、複数のEthernetアダプタを必要とする仮想化環境など、多くのSMBやエンタープライズアプリケーションに適しています。本製品には、StarTech.comの2年ハードウェア保証と永久無料技術サポートが付いています。

パッケージ内容

• 1x4ポートPCI Expressネットワークカード
• 1x ドライバCD
• 1x 取扱説明書

動作環境

• 利用可能なx4スロットのあるPCI Express対応コンピュータシステム
• Windows® 8 / 8.1 (32/64bit), 7 (32/64), Vista(32/64), XP(32/64), 2000、Windows Server® 2012, 2008 R2, 2003(32/64)、Mac OS® 10.4 and up (10.9までテスト済み)、Linux 2.4.x and later (3.5までテスト済み)

LED 機能 動作狀況 動作狀況

黄速度/モード		ON ギガビットモード
		OFF 10/100モード
緑	リンク/アクティビティ	ON リンク
		点滅 動作状況

インストール手順

警告! 他のすべてのパソコン周辺機器同様、PCI Expressカードも静電気により深刻なダメージを受ける場合があります。コンピュータケースを開ける前や、PCI Expressカードに触れる前には、必ず適切に接地するようにしてください。StarTech.comでは、お客様がコンピュータコンポーネントを実装する際には、帯電防止ストラップを着用することを推奨しています。帯電防止ストラップが手に入らない場合、接地済みの大型金属面（コンピュータケースなど）に数秒触れ、お客様の体に蓄積した静電気を放電してください。また、PCI Expressカードは端を持つようにし、ゴールドコネク部に触れないようにしてください。

ハードウェアインストール手順

1. コンピュータと、コンピュータに接続されているすべての周辺機器（プリンタや外付けHDDなど）の電源を切ります。コンピュータの背面にある電源プラグから電源ケーブルを外し、コンピュータに接続されているすべての周辺機器類のケーブルを外します。
2. コンピュータケースのカバーを外します。詳細は、コンピュータ購入時に同梱されてきた取扱説明書でご確認ください。
3. 空いているx4 PCI Expressスロットを探し、コンピュータケースの裏にある金属製カバープレートを外します（詳細は、コンピュータ購入時に同梱されてきた取扱説明書でご確認ください）。このカードは追加レーンのPCI Expressスロット（x8、x7スロットなど）に挿入し、お使いになれます。
4. カードを空いているPCI Expressスロットに挿入し、ケース背面のブラケットを固定します。
5. コンピュータケースのカバーを元通りに取り付けます。
6. 電源のソケットにパワーケーブルを挿入し、手順1で外したすべてのコネクタを再度接続してください。

ドライバインストール手順

Windows 2000/XP/Server 2003

1. 「新しいハードウェアが検出されました」ウィザードが画面に表示されたら、ドラバCDをCD/DVDドライブに挿入します。Windows Updateに接続するようプロンプトされたら、「今回は接続しない」オプションを選択し、「次へ」をクリックしま
2. 「ドライバを自動的にインストールする（推奨）」を選択し、「次へ」ボタンをクリックします。
3. Windowsが自動的にドライバ検索を行います。完了したら、「終了」ボタンをクリックします。

Windows Vista/7/8

1. 「新しいハードウェアが検出されました」画面が開いたら、「ドライバソフトウェアの場所を指定し、インストールする（推奨）」オプションをクリックします。オンンでの検索をプロンプトされた場合は、「オンラインでは検索しない」オプションを選択します。
2. ディスクを挿入するようにプロンプトされたら、カードを購入したときに同梱されてきたドライバCDをCD/DVDドライブに挿入します。Windowsが自動的にCDの検出を行います。
3. Windowsセキュリティダイアログ画面が開いたら、「それでも、このドライバソフェアをインストールする」オプションをクリックして、続行します。
4. ドライバをインストールしたら、「閉じる」ボタンをクリックします。

インストールの確認

Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7/8

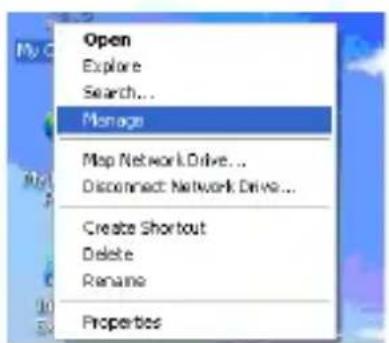

メインデスクトップから、「マイコンピュータ」（Vista/7/8をお使いの場合は「コンータ」）を右クリックし、「管理」を選択します。新しく開いた「コンピュータ管理側の「デバイスマネージャ」を選択します。

「ネットワークアダプタ」オプションをダブルクリックをダブルクリックして展開します。新たに4つの「Realtek」アダプタが一覧表示されているはずです。

技術仕様

バスのインターフェース	PCI Express 1.1 (x4 スロットコネクタ)
チップセットID	Realtek RTL8111E
ポート数	4
コネクタ	4x RJ45 (メス)
LED	黄:ギガビットモード(オン)/10/100モード(オフ)緑:リンク(点灯)/動作状況(点滅)
バッファサイズ	48KB送信/受信(オンチップ)
サポートしている業界標準	IEEE 802.3/802.3u/802.3ab
最大データ転送速度	1000Mbps
デュプレックス モード	フル/ハーフ
動作温度	0°C~55°C
保管温度	-20°C~85°C
湿度	5~95% RH
対応オペレ 一ティングシステム	Windows® 8 / 8.1 (32/64bit)、7 (32/64)、Vista(32/64)、XP(32/64), 2000、WindowsServer® 2012, 2008 R2, 2003(32/64)、Mac OS®10.4以降(10.9までテスト済み)、Linux 2.4.x以降(3.5までテスト済み)

技術サポート

StarTech.comの永久無料技術サポートは、お買い上げいただいたお客様に安心して製品をお使いいただきたいという願いから業界屈指のソリューションを提供しております。お使いの製品についてヘルプが必要な場合は、http://jp.startech.com/Supportまでアクセスしてください。当社では、お客様をサポートするためのオンラインツールやユーザーマニュアル、および、ダウンロード可能な資料をご用意しております。

ドライバやソフトウェアに関する最新情報はhttp://jp.startech.com/Downloadsでご確認ください。

保証に関する情報

本製品は2年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
