使用説明書 PCIUSB3S4 StarTech.com

PCI Superspeed USB 3.0カード

PCIUSB3S22

PCIUSB3S4

最新の情報はwww.startech.comでご確認ください

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに....1

付属品....1

動作環境....1

PCIUSB3S22....2

PCIUSB3S4....2

インストール手順……3

ハードウェアインストール手順....3

ドライバインストール手順 4

インストールの確認....5

技術仕様 6

技術サポート 7

保証に関する情報……7

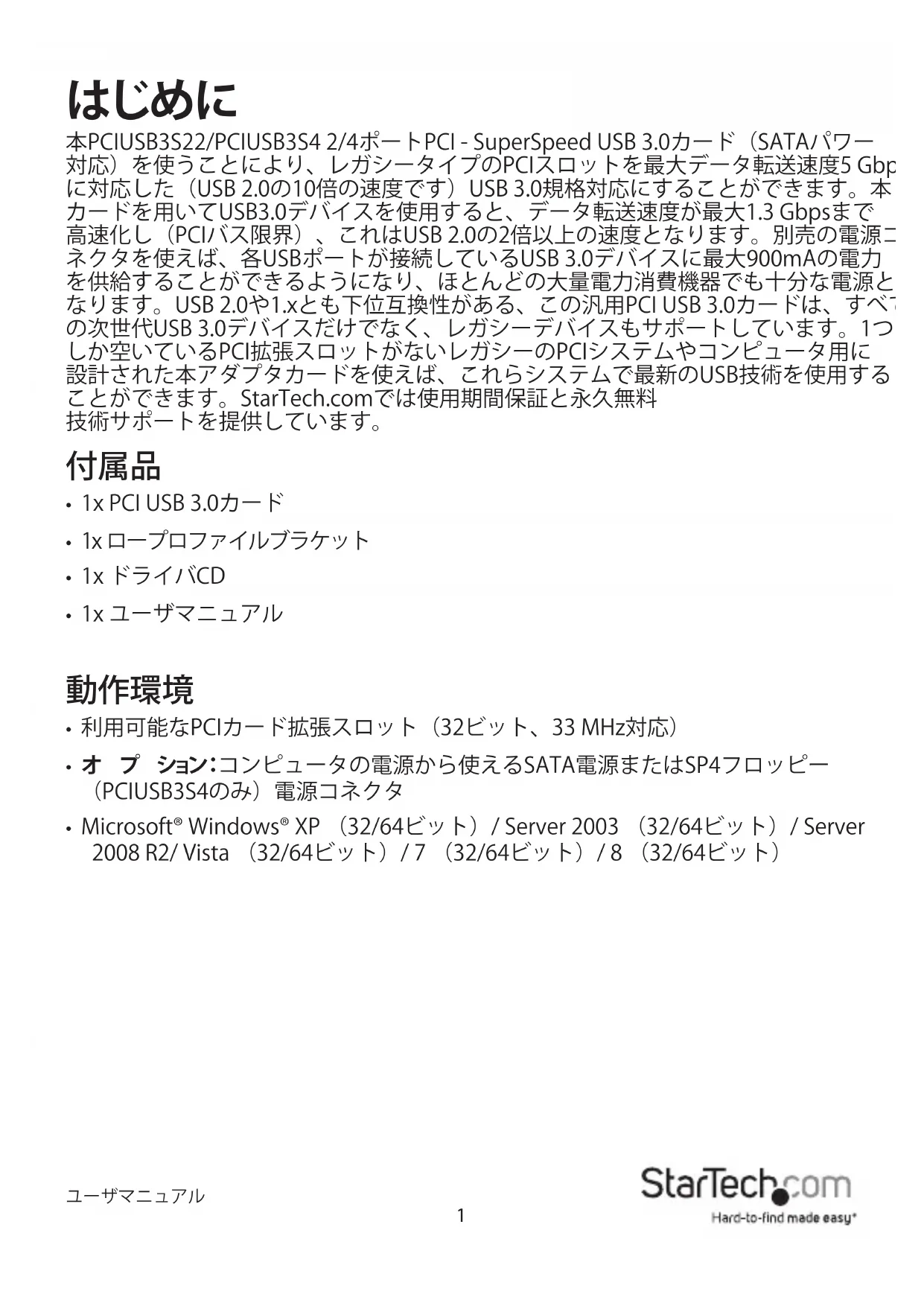

はじめに

本PCIUSB3S22/PCIUSB3S4 2/4ポートPCI - SuperSpeed USB 3.0カード（SATAパワー対応）を使うことにより、レガシータイプのPCIスロットを最大データ転送速度5 Gbpに対応した（USB 2.0の10倍の速度です）USB 3.0規格対応にすることができます。本カードを用いてUSB3.0デバイスを使用すると、データ転送速度が最大1.3 Gbpsまで高速化し（PCIバス限界）、これはUSB 2.0の2倍以上の速度となります。別売の電源ニネクタを使えば、各USBポートが接続しているUSB 3.0デバイスに最大900mAの電力を供給することができるようになり、ほとんどの大量電力消費機器でも十分な電源となります。USB 2.0や1.xとも下位互換性がある、この汎用PCI USB 3.0カードは、すべての次世代USB 3.0デバイスだけでなく、レガシーデバイスもサポートしています。1つしか空いているPCI拡張スロットがないレガシーのPCIシステムやコンピュータ用に設計された本アダプタカードを使えば、これらシステムで最新のUSB技術を使用することができます。StarTech.comでは使用期間保証と永久無料技術サポートを提供しています。

付属品

• 1x PCI USB 3.0カード
• 1x ロープロファイルブラケット
• 1x ドライバCD
• 1x ユーザマニュアル

動作環境

• 利用可能なPCIカード拡張スロット（32ビット、33 MHz対応）
  ・オプション:コンピュータの電源から使えるSATA電源またはSP4フロッピー (PCIUSB3S4のみ) 電源コネクタ
• Microsoft® Windows® XP (32/64ビット) / Server 2003 (32/64ビット) / Server 2008 R2/Vista (32/64ビット) / 7 (32/64ビット) / 8 (32/64ビット)

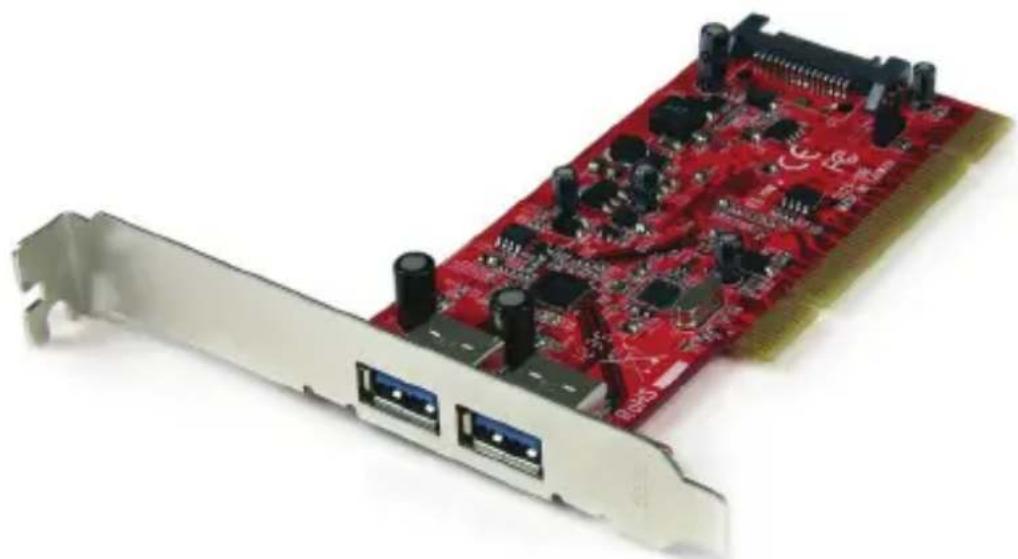

PCIUSB3S22

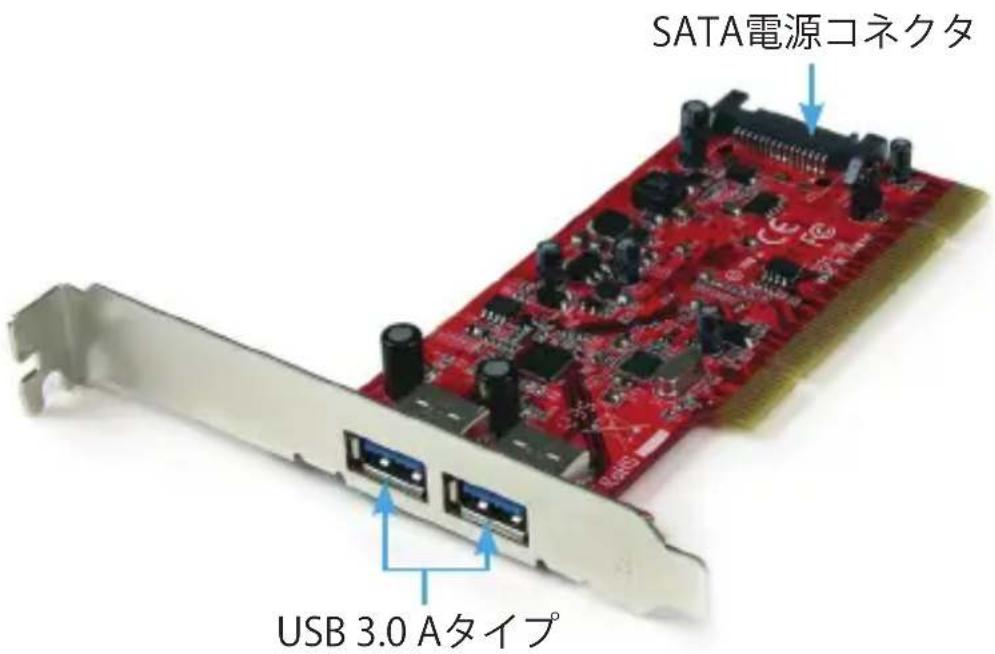

SATA電源コネクタ USB 3.0 Aタイプ

PCIUSB3S4

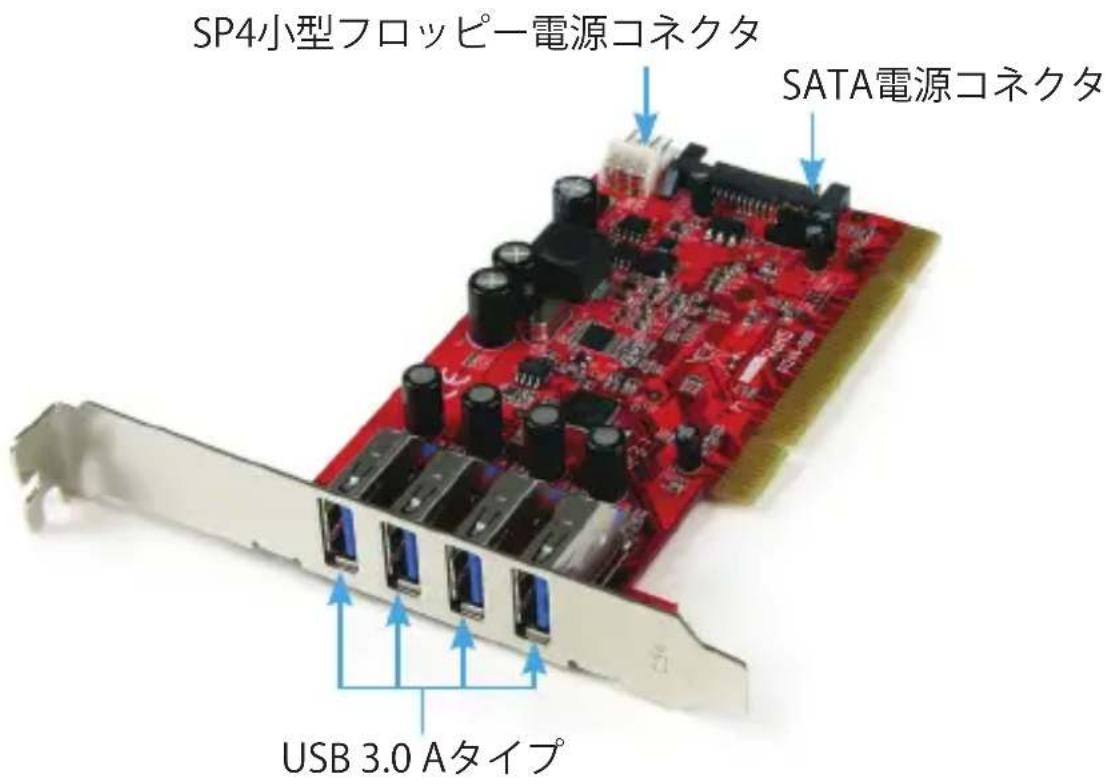

SP4小型フロッピー電源コネクタ SATA電源コネクタ USB 3.0 Aタイプ

インストール手順

警告!他のすべてのパソコン周辺機器同様、PCIカードも静電気により深刻なダメージを受ける場合があります。コンピュータケースを開ける前や、PCIカードに触れる前には、必ず適切に接地するようにしてください。StarTech.comでは、お客様がコンピュータコンポーネントを実装する際には、帯電防止ストラップを着用することを推奨しています。帯電防止ストラップが手に入らない場合、接地済みの大型金属面（コンピュータケースなど）に数秒触れ、お客様の体に蓄積した静電気を放電してください。また、PCIカードは端を持つようにし、ゴールドコネクタ部に触れないようにしてください。

ハードウェアインストール手順

1. コンピュータと、コンピュータに接続されているすべての周辺機器（プリンタや外付けHDDなど）の電源を切ります。コンピュータの背面にある電源プラグから電源ケーブルを外し、すべての周辺機器との接続を外します。
2. コンピュータケースからカバーを外します（詳細は、コンピュータ購入時に同梱されてきたユーザマニュアルでご確認ください）。
3. 空いているPCIスロットを探し、コンピュータケースの裏にある金属製カバープレートを外します（詳細は、コンピュータ購入時に同梱されてきたユーザマニュアルでご確認ください）。

注意:小型フォームファクタやロープロファイルシステムにカードをインストールする場合は、工場で取り付けられた標準プロファイルブラケットを同梱のロープロファイルインストール用ブラケットに取り替える必要があるかもしれません。

1. カードを空いているPCIスロットに慎重に挿入し、ケース背面のブラケットを固定します。
2. オプション: SATA電源またはSP4フロッピー (PCIUSB3S4のみ) 電源コネクタでコンピュータ電源とカードを接続します。ハイパワードなUSBデバイスに十分な電力を供給するためにこれをお勧めしています。
3. コンピュータケースのカバーを元通りに取り付けます。
4. 電源のソケットにパワーケーブルを挿入し、ステップ1で外したすべてのコネクタを再度接続してください。

ドライバインストール手順

1. コンピュータを立ち上げ、オペレーティングシステムが完全に起動したら、同梱のドライバCDをコンピュータのCD/DVDドライブに挿入します。

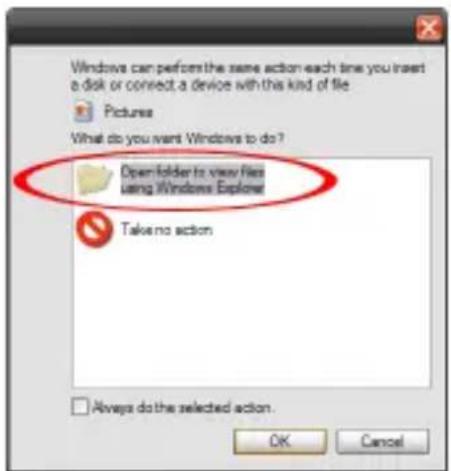

2. 自動実行では、お客様がCD上にファイルを探すか、自動的にCDが開くようにするかを選択することができるはずです。

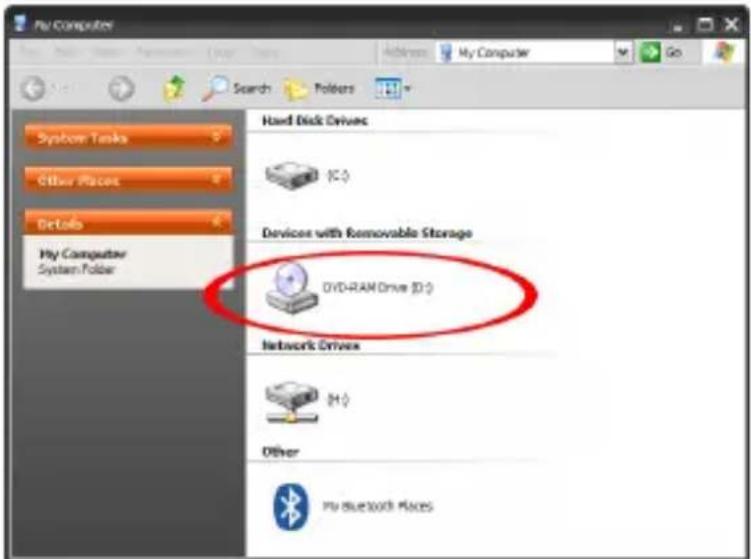

自動実行が起動しない場合、「マイコンピュータ」または「コンピュータ」に進み、挿入したCD/DVDドライブにアクセスします。

1. 「USB 3.0」という名前のフォルダを開き、「setup.exe」ファイルをダブルクリッます。画面の指示に従い、ドライバのインストールを完了します。

インストールの確認

Windows XP/Server 2003/Vista/7/8

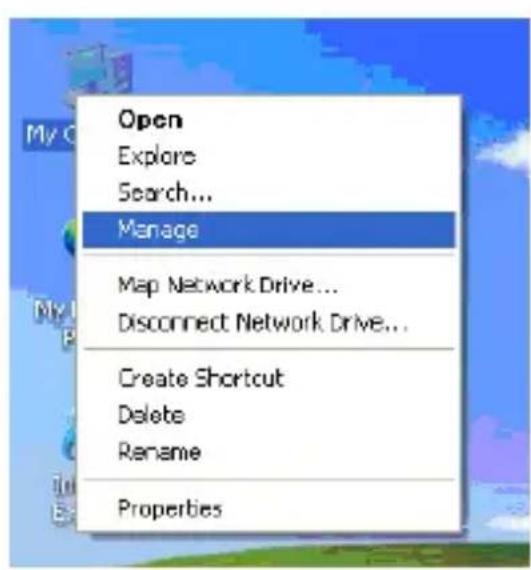

メインデスクトップから、「マイコンピュータ」（Vista/7をお使いの場合は「コンピタ」）を右クリックし、「管理」を選択します。新しく開いた「コンピュータ管理」の「デバイスマネージャ」を選択します。

ユニバーサルシリアルバスコントローラ」カテゴリにある「デバイスマネージャ」で、新しく追加されたUSB 3.0コントローラカードが確認できるはずです。

技術仕様

PCIUSB3S22 PCIUSB3S4
ポート数	2	4
ホストインターフェース	USB 3.0 rev. 1.0
フォームファクタ	ロープロファイル/フルプロファイル
チップセットID	NEC uPD720202
外付けコネクタ	2 x USB 3.0 Aタイプ(メス)	3 x USB 3.0 Aタイプ(メス)
内蔵コネクタ	1 x SATA電源(15ピン) オス)	1 x SP4小型フロッピー電源コネクタ1 x SATA電源(15ピン)(オス)
最大データ転送速度	USB 3.0 : 5 Gbps
動作温度	5°C ~ 50°C
保管温度	-25°C ~ 70°C
湿度	20% ~ 80% RH
外形寸法(幅×奥行き×高さ)	65.0mm x 60.0mm x 22.0mm	90.0mm x 70.0mm x 22.0mm
重量	56 g 60 g
対応オペレーティングステム	Windows XP/ Server 2003/ Vista/ Server 2008 R2/ 7 / 8(32/64ビット)

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード可資料をご用意しています。

ドライバやソフトウェアに関する最新情報はwww.startech.com/downloadsでご確認ください

保証に関する情報

本製品は使用期間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
