| 製品タイプ | LCDモニター |
| ブランド | ソニー |
| 型番 | SDME96A (SDM-E96A) |
| 画面サイズ | 19.0インチ（48.26 cm） |
| パネルタイプ | アクティブマトリクス a-Si TFT |
| 最大解像度 | 1280 x 1024 |
| 水平周波数（アナログ） | 28 - 80 kHz |
| 垂直周波数（アナログ） | 56 - 75 Hz |
| ビデオ入力 | 1 x HD15（アナログRGB） |
| 電源 | 100-240V、50-60Hz、最大1.0A |
| 消費電力（動作時） | 最大44W |
| 消費電力（スタンバイ時） | 最大1.0W |
| 寸法（幅 x 高さ x 奥行き） | 420 x 433.1 x 193.2 mm |
| 重量 | 5.5 kg |
| 動作温度 | 5 - 35°C |
| 主な機能 | バックライト調整、コントラスト、明るさ、シャープネス、色温度、ガンマ、省電力、プラグアンドプレイDDC2B |
| 付属品 | 電源コード、HD15ケーブル、ケーブルホルダー、CD-ROM、保証書、クイックセットアップガイド |
| メンテナンスとクリーニング | 掃除前に電源を抜き、柔らかい布を使用し、溶剤や研磨剤を避ける |
| 安全 | ケンジントンセキュリティロック、安定した面への設置、衝撃や極端な温度を避ける |
| 修理 | トラブルシューティングについては取扱説明書を参照し、ソニー認定販売店に連絡 |
よくある質問 - SDME96A SONY
ユーザーの質問 SDME96A SONY
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード モニター 無料でPDF形式で！マニュアルを見つける SDME96A - SONY 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 SDME96A ブランド SONY.
使用説明書 SDME96A SONY
取扱説明書
警告
電気製品は安全のため、注意事項を守らないと、火災や人身事故につながることがあります。
取扱説明書には、事故を防ぐための重要な注意事項と製品
の取扱いを示しています。
の他に、「クイックセットアップガイド」をよくお読み
の上、製品を安全にご使用ください。お読みになった後は、いつでもご覧になれるよう大切に保管してください。
SDM-E76A/SDM-E96A
SDM-E76D/SDM-E96D
この装置は、情報処理装置等電波障害自主規制協議会
（VCCI）の基準に基づくクラスB情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されますと、受信障害を引き起こすことがあります。取扱説明書に従って正しくお使いください。
取扱説明書に従って正しい取扱いをしてください。
当社は国際エネルギースタープログラムの参加事業者として、本製品が国際エネルギースタープログラムの基準に適合していると判断いたします。
本製品は社団法人電子情報技術産業協会が定めた「表示装置の静電気お願い低周波電磁界」に関するガイドラインに適合しております。
TCDevelopment
Tc0'03
DISPLAYS
(SDM-E76D/SDM-E96Dの） 9
調整する 10
メニュー操作のしかた 10
自動入力切り換え（自動入力ランサイ）
(SDM-E76D/SDM-E96Dの） 15
言語を変える（LANGUAGE） 15
その他の調整を用 15
機能解説 17
省電力機能（パワーセーブ） 17
自動画質調整機能（アナログRGB信号の） 17
故障かな？と思ったら 18
表示 Msse-13 18
本機の症状と対応のしおり 19
保証書とアフターサービス 21
保証書 21
アフターサービス 21
主仕様 22
TCO'03 Eco-document
Macintoshは、Apple Computer, Inc.の米国およびその他の国における登録商標です。 - Windowsは、Microsoft Corporationの米国およびその他の国における登録商標です。 - VESA及びDDC™は、Video Electronics Standards Associationの商標です。 - Adobe、AcrobatはAdobe Systems Incorporated（アドビシステムズ社）の商標です。 - ENERGY STAR®マークは、米国環境保護局の商標です。 - ご取扱説明書に表記されている上記以外の製品名は、それぞれの会社の商標または登録商標です。 - ご取扱説明書では、「®」と「™」の表記を一部省略しています。
使用上の注意
電源について
付属の電源コードを使用してください。別売の電源コードを使用する場合は、下記のプラグ形状例を参考にしてください。
安全のため、電源コードにはアース線が付いています。電源コンセントにプラグを差し込む前に、必ずアース接続を行ってください。電源コードを抜くときは、先にプラグを抜いてからアース線を外してください。
アース線
AC100V用
アーニスフィット及びケーフルフィットは幼児の手の届かないところに保管する
注意
子供が誤って飲むと、窒息死する恐れがあります
次のような場所での使用・設置はおやめください。
- 異常に高温になる場所
炎天下及び夏場の窓を閉めた自動車内は特に高温になる
- 直射日光の当たる場所、熱器具の近く、温度の高い場所
変形した、故障した、または不安定な場所
- 振動の多い場所
- 強力な磁気のある場所・砂地、砂浜等の砂ほこりの多い場所
海岸や砂地、または砂ほこりが起こる場所では、砂ほこりから守ってください。故障の原因になりますので、修理くださいますようお願いいたします。
本機は平らな机の上に置いてください。机の端に置いた場合、本機の一部が机から出ていると、落下して破損したり、けがをしたりすることがあります。
液晶画面について
液晶画面を太陽に向けて置かないでください。液晶画面が傷みます。液晶画面を強く押したり、ひねったり、上に物を置いたりしないでください。画面にムラが出た場合、液晶パネルの故障の原因になります。
- 寒い所で使用すると、画像が尾を引いて見えたり、画面が暗く見えたりすることがありますが、故障ではありません。温度が上がると元に戻ります。
- 静止画を継続して表示した場合、残像が生じることがありますが、時間の経過とともに元に戻ります。
- 使用中に画面が乱れるなどの異常がある場合は、故障ではありません。
液晶ディスプレイについて
本機の液晶ディスプレイは非常に精密な高度な技術で作られていますが、黒点が現れたり、赤、青、緑の点が消えないことがあります。また、見る角度によって微妙な色むらや明るさのむらが見える場合があります。これらは液晶ディスプレイの構造によるもので、故障ではありません。
これらの点をご了承の上、本機をお使いください。
手入れについて
- お手入れをする前に、必ず電源プラグをコンセントから抜いてください。
- 液晶の画面は特殊加工が施されていますので、画面に触れないようお願いいたします。画面の汚れを拭き取る場合は、乾いた柔らかい布で拭き取ってください。
- シンナー、ベンジンなどは使わないでください。変質したり、塗装がはがれたりすることがあります。
- 化学ぞうきんをご使用の際は、その注意書きに従ってください。
- 殺虫剤のような揮発性のものをかけたり、ゴムやビニール製品に長時間接触させたりしますと、変質したり、塗装がはがれたりすることがあります。
搬送するときは
- 本機を運ぶときは、本機に接続しているケーブルなどを外してください。ディスプレイを両手でしっかり持ってください。落としたりするとけがや故障の原因になりますので、ご注意ください。
- 修理や引っ越しなどで本機を運ぶ場合は、お買い上げの時に本機が入っていた箱と緩衝材を使用してください。
壁やマウントアームに取り付ける場合は
本機を壁やマウントアームに取り付けて使用する場合は、必ず専門の業者に相談してください。
廃棄するときは
一般の廃棄物と一緒にしないでください。 ごみ処理場で処分されるごみの中にディスプレイを捨てないでください。 - 本機の蛍光管中には水銀が含まれています。廃棄の際は、地方自治体の条例または規則に従ってください。
使用済みディスプレイの回収に
このマーク表示のある製品は、新たな料金負担なしでリサイクルされ、再資源化されます。 詳細はリサイクルのホームページ http://www.sony.co.jp/pcrecycle/ を参照してください。
使用済みディスプレイの回収に関するお問い合わせ
電話番号：0570)000-369（全国どこでも市内通話料で利用できます。）
携帯電話またはPHSをご利用の場合は：03)3447-9100
受付時間：10:00～17:00（土・日・祝日および当社指定の休日を除く）
個人・ご家庭のお客様へ
個人・ご家庭でご使用になられたディスプレイを廃棄する場合は、http://www.sony.co.jp/SonyInfo/pcrecycle/personal/kateikei.html で、家庭系再資源化のご案内をご覧ください。
事業者のお客様
事業（または、事業者）でご使用になられたディスプレイを廃棄する場合は、http://www.sony.co.jp/SonyInfo/pcrecycle/business/jigyoukei.html で、事業系再資源化のご案内をご覧ください。
各部の名前
使い方の詳しい説明は（）内のを参照ください。
（電源）スイッチおよび各操作ボタンは、前面右下に配置されています。
ディスプレイ前面

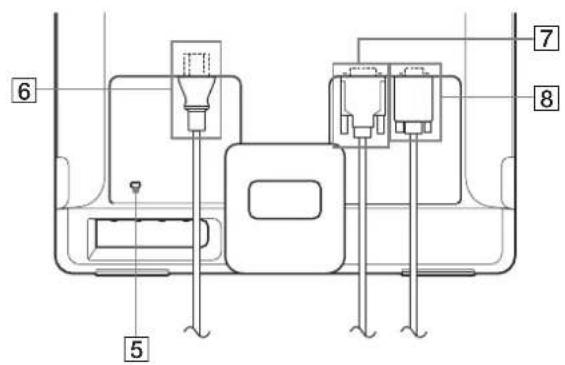

ディスプレイ後面
1（電源）スイッチとランプ（17ページ）
（電源）スイッチを押して、ディスプレイの電源を入切します。
電源が入ると、緑色に点灯します。
省電力状態のときは、オレンジ色に点灯します。
押して、ディスプレイの電源を切ります。
2 MENU（メニュー）ボタン（10、11ページ）
メニュー画面を出すとき、または終了するときに押します。
メニュー項目を選んだり、調整したりするときに使います。
OKボタン（11ページ）
メニュー画面で選択/調整の項目を決定するときに押します。
本機に入力される信号を切り換えて、見たいチューナーを選びます。
盗難防止用口
盗難防止用ケーブルに関する連絡先は、日本ロラデジタル（株）営業部です。
6 電源入力端子（7ー）
付属の電源コードをつないでください。
7 INPUT1用DVI-D入力端子（日）
（7）SDM-E76D/SDM-E96Dの場合）
DVI Rev.1.0準拠のデジタルRGB信号を入力します。
アナログRGBの映像信号（0.7Vp-p、正極性）と同期信号を入力します。
接続と設定
本機を使用する前に、下記のものとその用途をご確認ください。
液晶ディスプレイ - 電源コード - HD15-HD15ビデオ信号ケーブル（A） - DVIビデオ信号ケーブル（D）(SDM-E76D/SDM-E96Dの場合) - メニューストラップ - CD-ROM Windows/Macintosh ユーティリティ/取扱説明書（PDF） - 保証書 - 安全のための注意 - ご相談窓口のご案内
手順1：スタンドを使う
付属のスタンドを使
左開き<。
注意
ご購入時は、スタンドは折りたたまれています。スタンドを開いてから、ディスプレイを立ててください。スタンドが開いていないと、ディスプレイが倒れることがあります。
VESA スタンドを使う
市販のVESAスタンドやマウントアームを使う場合は、VESA対応のネジを使って取り付けてください。
ディスプレイは、付属のスタンドを付けたままでも取り外しても使用できます。
手順2：ケーブルを接続する
本機とコンピュータの電源を切った状態で接続してください。
注意
- ビデオ信号ケーブルのプラグに直接手を触れないでください。
- ビデオ信号ケーブルのピンが曲がるのを防ぐため、HD15端子の向きを確認してください。
DVI出力端子（デジタルRGB）のあるコンピュータを接続する
(SDM-E76D/SDM-E96Dの場合)

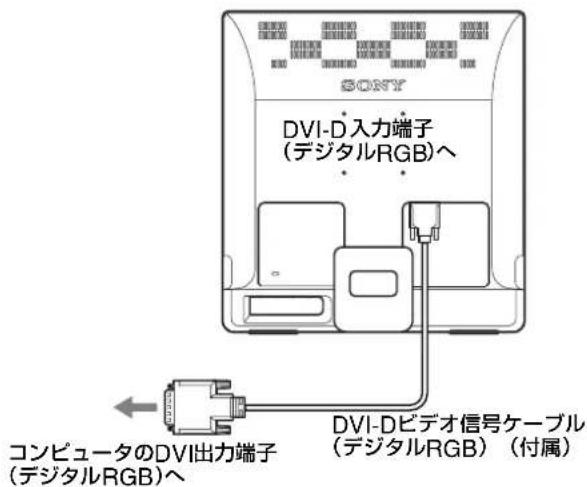

コンピュータのDVI-D出力端子（デジタルRGB）に、付属のDVI-Dビデオ信号ケーブル（デジタルRGB）で接続します。
■ HD15出力端子（アナログRGB）のある場合
ケーブルをつなぐ

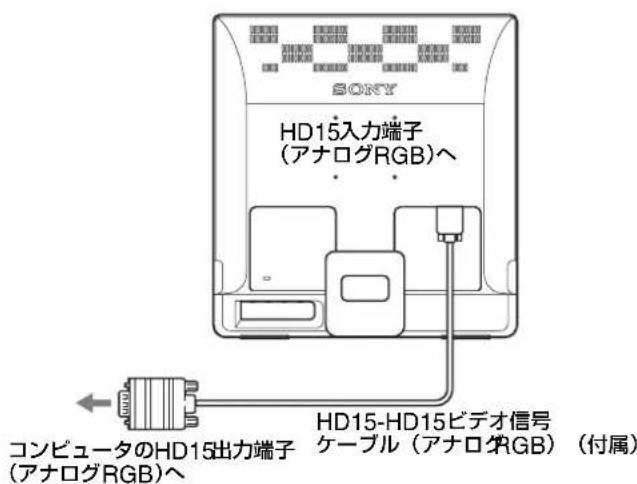

コンピューターのHD15入力端子（アナログRGB）に、付属のHD15-HD15ビデオ入力信号ケーブル（アナログRGB）でつなぐ。

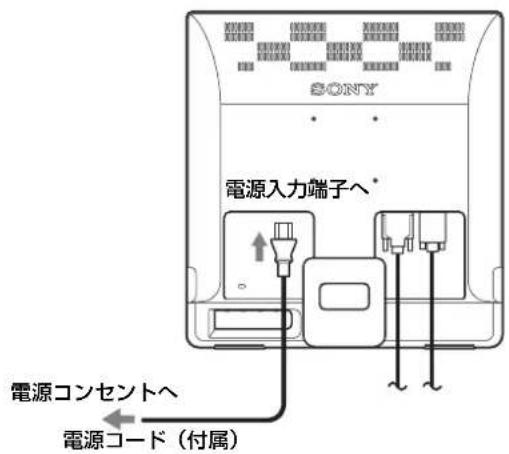

手順3：電源コードをつなぐ
本機とコンピューターの電源を切った状態にします。本機に電源コードをつないでから、電源コンセントへ差し込みます。
手順4：ケーブル類をまとめる
ケーブル類を束ねます。

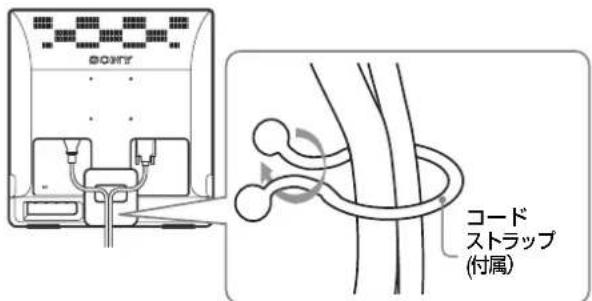

付属のケーブルストラップを使って、ケーブル類をまとめてください。
後面イラストはSDM-E76Dを使っていますが、その他の機種も同じようにしてください。
手順5：電源を入れる
電源ボタンを押します。
本機の（電源）ランプが緑色に点灯します。
コンピューターの電源を入れます。
- ビデオ信号ケーブルが正しく接続されているか確認します。 -「NO INPUT SIGNAL」と表示されます。
コンピューターが省電力状態の場合、キーボードのキーを押してみるか、マウスを動かしてみてください。
-「CABLE DISCONNECTED」と表示されます。
ビデオ信号ケーブルが正しく接続されていることを確認する。
-「OUT OF RANGE」と表示いたします。
本機をつなぐ前に、ディスプレイの表示がそのディスプレイに適応して、画像が表示されるか確認する。
画像が出たら、コンピュータを以下の範囲に設定する。
| アナロックRGB | デジタルRGB (SDM-E76D/SDM-E96Dのみ) | |
| 水平周波数 | 28~80 kHz 28 | ~64 kHz |
| 垂直周波数 | 56~75 Hz | 60 Hz |
| 解像度 | 1280×1024以下 | 1280×1024以下 |
詳しくは、「本機の症状と対応のかた」（19ページ）を参照してください。
毎日使用するためのドライバは不要です。
本機はプラグアンドプレイ機能（DDC）を搭載しており、Windowsの
プラグアンドプレイ機能の影響で、ディスプレイ情報の自動認識は
表示が自動的に選択され、使用できる状態になるようお願いいたします。
推奨される垂直周波数は60Hzです。
本機は特に問題ありませんので、そのままの垂直周波数でも使用できます。垂直周波数を上げる必要はありません。
ディスプレイの向きを変える

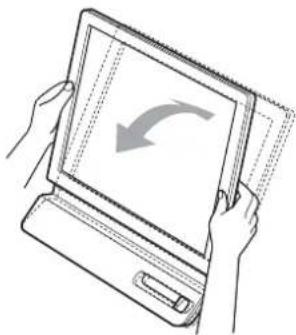

本機にはディスプレイスタンドが付いており、下図の範囲で画面の向きを変えられます。
約5度から25度
画面の下部を持ち、画面の向きを調整してください。
ディスプレイを快適に使いたいために
本機の画面は、使い手に合わせて見やすい角度に調整できるよう設計されています。
使用可能なもの、使用できるもの。
注意
画面の向きを調整するときは、ディスプレイを机から落とさないようにご注意ください。
入力を切り換えるには
(INPUT ボタン)
(SDM-E76D/SDM-E96Dの場合)
INPUTボタンを押す。
押すたびに、下表のように入力が切り換わります。
OK/INPUT
| 画面表示 (左上に約5秒表示) | 以下に_WPいの入力に切除換 わります。 |
| 入力1:DVI-D INPUT1 | 用DVI-D入力端子 (デジルRGB) |
| 入力2:HD15 INPUT2 | 用HD15入力端子 (アナロGRB) |
調整する
調整を始める前に
本機とパソコンを接続し、両方の電源を入れてください。電源を入れて30分以上経過してから調整すると、最適な調整ができます。

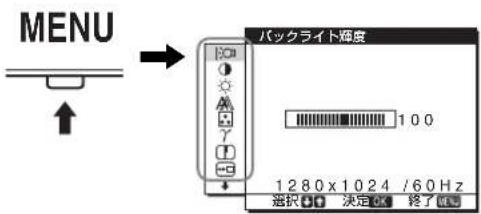

MENUボタンを押して、メニュー画面を出します。
MENUボタンの使い方は、次のページをご覧ください。
MENUボタンを押すと、上の表示に従ってマークを選択し、以下の1～10のメニューが出ます。9と10のマークは、もう一度押すと表示されます。MENUボタンの使い方は、次のページをご覧ください。
1 コントラスト（11ページ）
画面の明るさを感度に調整して、画面を見やすくします。
2 コントラスト（12ページ）
画像の明暗の差（コントラスト）を調整します。
3 ブライトネス（12ページ）
画像の明るさ（黒レベル）を調整します。
4 画質調整（12ページ）
画像の鮮明さ（シャープネス、フォーカス）や位置（水平・垂直位置）を調整します。
5 色温度（14ページ）
画像の白色の度合いを調整します。「sRGB」に設定にして、「コントラスト」、「ブライトネス」、「ガンマ」の調整はお願いします。
6 ガンマ（14ページ）
画像の色合いを、オリジナル画像の色合いに近付けられます。
7 シャープネス（14ページ）
工SS強調と、鮮鋭度の調整をします。
8 ズーム位置（15）
ズーム画面に隠れた部分を見るときなどに、ズームの表示位置を変えられます。
9 自動入力チューナー（15）SDM-E76D/SDM-E96D。
入力端子の入力信号があるかを自動に検知し、省電力状態になる前に、入力を自動に切り換えることができます。
10 LANGUAGE
（15-）
本機のメニュー、メッセージなどの表示言語を変更できます。
11 その他（15～）
以下のメニュー項目を設定いたします。
- セットアップ
- メニュー□0
■ MENUボタンと↑↓ボタン、OKボタンの使い方
1 メニュー画面を表示します。
MENUボタンを押して、メニュー画面を表示します。
2 調整項目を選択します。
▲▼ボタンを押して選択し、OKボタンを押して決定します。
3 調整します。
▲▼ボタンを押して調整し、OKボタンを押します。
OKボタンを押すと、調整値が設定されます。
4 メニュー画面が消えます。
MENUボタンを押すと、メニュー画面が消えます。
ボタンを押さなくても、調整後、数秒たつと自動的に消えます。
元の状態に戻す
リセット画面を使用します。詳しくは15ページをご覧ください。
■コンピュータから本機をコントロールするには
MENUボタンを5秒以上押します。
MENUボタンを5秒以上押し続けると、画面表示が出ます。
3.5 13秒後、下表のように設定が切り換わります。
| 画面表示(しぃらく表示) | |
| DDC-CI: ON (お買申請時) | CONPUN-Oneから本機のコトローリ が可能にibility。 |
| DDC-CI: OFF | CONPUN-Oneから本機のコトローリ が生態をはり減少。 |
注意
DDC/CI（Display Data Channel Command Interface）機能を使用できるパソコンに限ります。
バックライトの明るさを調整する（バックライト輝度）
画面の明るさを調整して、画面を見やすくします。
1 MENUボタンを押す。
メニュー画面が出ます。
2 ↑/↓ボタンを押して「|○（バックライト輝度）」を選び、OKボタンを押す。
バックライト輝度画面が出ます。
3 ↓/↑ボタンを押して、希望の明るさに調整し、OKボタンを押す。
コントラストを調整する
（コントラスト）
画像の明暗の差（コントラスト）を調整します。
注意
「sRGB」に設定してください。「コントラスト」、「ブライトネス」、「ガンマ」の調整はできません。
1 MENUボタンを押す。メニュー画面が出ます。2 ↓/↑ボタンを押して「（コントラスト）」を選び、OKボタンを押す。コントラスト画面が出ます。3 ↓/↑ボタンを押して、コントラストを調整し、OKボタンを押す。
コントラスト（画面の黒レベル）を調整する（コントラスト）
画像の明るさ（黒レベル）を調整いたします。
注意
「sRGB」に設定いたします。「CONTOURS」、「GRAVITNESS」、「GANAR」の調整は行わないでください。
MENUボタンを押す。
メニュー画面が表示されます。
2. ↓↑ボタンを押して「（BRIGHTNESS）」を選択し、OKボタンを押す。
「調整画面」が表示されます。
3. ↓/↑ボタンを押して、明るさを調整しOKボタンを押す。
画像を調整する（画質調整）
（アナログRGB信号のみ）
自動画質調整機能
本機は、信号を受信したときに、自動的に位置と鮮明さ（フォーカス）を調整して、最適な画像表示を行います。
注意
- 自動画質調整機能が動作している間は、（電源）スイッチ以外は操作しないでください。
- 調整中に画像が乱れることがありますが、故障ではありません。調整が終了するまでしばらくお待ちください。
自動画質調整機能を完全に調整いたしますと、
手動で、鮮明さ（コントラスト）及び位置（水平位置・垂直位置）を調整し直せます。
「オート調整」及び「コントラスト」、「水平位置・垂直位置」。 設定の調整値は記憶され、同じ信号が入力されますと、記憶の調整値になります。
コンピュータをつなぎ換えるなどで入力信号を変えた場合は、もう一度調整が必要になることがあります。
FINE、BHT、水平位置、垂直位置の設定を、現在入力しています。
1 メニュー ボタンを押す。
メニュー画面が出ます。
2 ↓↑ ボタンを押して、「画質調整」を選び、OK ボタンを押す。
画質調整画面が出ます。
3 ↓↑ ボタンを押して、「オート調整」を選び、OK ボタンを押す。
オート調整画面が出ます。
4 ↓/↑ ボタンを押して、「オート」を選び、OK ボタンを押す。
- オート：FINE、BHT、水平位置、垂直位置の設定を、現在入力しています。
注意
ディスプレイ起動時または入力切り換え時に、オート調整が動き、自動的に適正な調整ができます。
- オート調整は動きません。
注意
入力信号が変更されたときに、自動的にオート調整が動きます。
5↑↓ボタンを押して、選択OKボタンを押す。
メニュー画面に戻ります。
手動で鮮明さと画像の位置を調整し直す
（位相/水平位置/垂直位置）
文字及び画像の鮮明さが調整できない場合があります。HD15入力端子（アナログRGB）では調整可能な場合があります。
1 解像度をコンピューター側に1,280×1,024に設定する。 2 CD-ROMを挿入する。
3 CD-ROMを起動する。
Windowsの場合 CD-ROMが自動で起動したら
地域とモデルを選んで、「ディスプレイアジャストメントツール（UTILITY）」を確認する。
4 [Adjust]を確認し[Next]をクリックする。
次のテストパターンが出ます。
5ME 以押す。
×二一画面が出ます。
6 ↓↑ボタンを押して（画面調整）を選び、OKボタンを押す。
画面調整×二一出ます。
7 ↓↑ボタンを押して「ビット」を選び、ボタンを押す。
ビット調整画面が出ます。

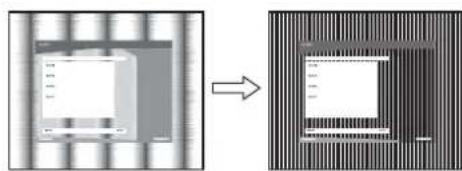

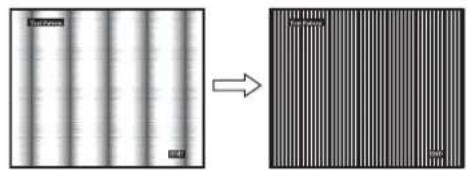

8 ↓↑ボタンで、
テストパターンの縦縞がなるように調整いたします。
9 OKボタンを押す。
×二一画面に戻る
画面全体に横縞が見られる場合は、続けてフル一次調整を行います。
10 [Next]をクリックする。
FEn-UsのNTsUT八夕一Nが出ます。

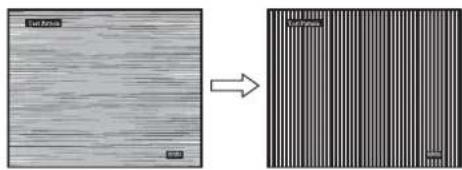

テストパーニングの横縞が最少になるように調整します。
13 OKボタンを押す。
×二一画面に戻る。
14 [Next]をクリックする。
画像位置のテストパターンが出ます。
15 ↑ボタンを押して、「水平位置」または「垂直位置」を選び、OKボタンを押す。
水平位置画面または垂直位置画面が出ます。
16 ↑ボタンを押して、テストパターンの外周の枠が全部、画面に入るように調整する。
17 [Next]をクリック、[End]または[終了]をクリックするとテストパターンを消す。
CD-ROMが自動で起動しないとき
1 マイコンピュータを開き、CD-ROMアイコンを右クリックして「エクスプローラ」かBD-ROMを開く。 2 [Utility]を開き、[WINDOWS] 3 [WIN]の[UTILITY.EXE]を起動する。 テストパターンが出ます。手順8に進みます。
Macintoshの場合
1 CD-ROMを開く。 2 [Utility]を開き、[MAC] 3 [MAC UTILITY]を開き、[MAC_CLASSIC Utility]または[MAC OSX Utility]を起動する。
テストパターンが出ます。手順8に進みます。
4 MENUボタンを押す。
メニュー画面が出ます。
5 ↑↑ボタンを押して（画面調整）を選び、OKボタンを押す。
画面調整メニューが出ます。
6 ↑↑キーを押して「フロー」を選び、キーを押す。
工一調整画面が表示されます。

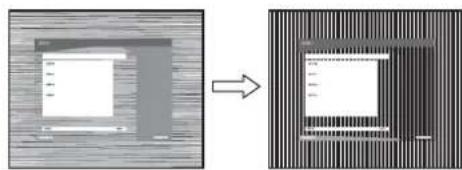

7 ↑キーで、横縫が最も少なくなるように調整します。
テストバーニングの横縫が最少になるように調整します。
8 OKキーを押す。
X一画面に戻ります。
画面全体に縄が見られる場合は、微調整を行います。
9 ↓↑キーを押して「ビット」を選び、キーを押す。
ビット調整画面が表示されます。
10 ↑キーで、縄加の用上を調整します。
テストバーニングの大小な縄稿がなるように調整お願いいたします。
11 OKキーを押す。
×一画面に戻ります。
12 ↑キーを押して、「水平位置」または「垂直位置」を選び、OKキーを押す。
水平位置画面または垂直位置画面が表示されます。
13 プムトクを押して、デストバターニの外周の枠が全部、画面に入るように調整する。
14 画面上の[END]をクリックしてストーダーを消す。
色温度を調整する（色温度）
画像の白色の度合いを、あらかじめ設定された中から選びます。また、必要に応じて、微調整もできます。画面の明るさを調整で設定した後、色温度を設定することができます。
1 MENU ボタンを押す。
メニュー画面が出ます。
2 ↓/↑ ボタンを押して、「色温度」を選択し、ボタンを押す。
色温度画面が出ます。
3 ↓/↑ ボタンを押して色温度を選び、OKボタンを押す。
9300Kから6500K（お買い上げ時）にすると、青みがかった白色から赤みがかった白色へ変わります。「sRGB」を選ぶとsRGBプロファイルの設定になります。（sRGBは、コンピュータなどの表示や、出力する色を近付けるためのカラーベースローの業界標準の一つです。）「sRGB」を選んだときは、つないだ機器もsRGBプロファイルの設定にしてください。
注意
コンピュータ等の外部接続機器がsRGBに対応していない場合は、「sRGB」を選んでも効果はありません。
- 「sRGB」に設定すると、「CONTRAST」、「BRIGHTNESS」、「GAMMA」の調整はできません。
色温度微調整をする（調整）
1 ↓/↑ ボタンを押して、「調整」を選び、OKボタンを押す。
調整画面が表示されます。
2. ↓↑ボタンで [Red:赤] または [Blue:青] を選んでOKボタンを押し、↓↑ボタンで調整した後、OKボタンを押します。
「G」（Green:緑）を基準としてRおよびBを増減して色温度を変えるため、Gは固定されます。
3. ↓↑ボタンを押して、OKボタンを押します。
新しい調整値が「一」として設定され、「一」を選んだ場合、同じ調整値が選ばれます。画面に表示されます。
ガンマ設定を変更する（ガンマ）
画像の色合いを、オリジナル画像の色合いに近付けられます。
注意
「sRGB」に設定した場合、「コントラスト」、「明るさ」、「ガンマ」の調整はできません。
1. MENUボタンを押します。
メニュー画面が表示されます。
2. ↓↑ボタンを押して、「γ（ガンマ）」を選択し、OKボタンを押します。
ガンマ画面が表示されます。
3. ↓↑ボタンを押して、希望の設定を選択し、OKボタンを押します。
シャープネスを調整する（シャープネス）
シャープネス強調、鮮鋭度の調整をします。
1 MENU ボタンを押す。
メニュー画面が出ます。
2 ↓↑ ボタンを押して、「シャープネス」を選び、OK ボタンを押す。
シャープネス画面が出ます。
3 ↓↑ ボタンを押して、シャープネスを調整し、OK ボタンを押す。
2 ↓↑ ボタンを押して、「メニュー位置」を選び、OK ボタンを押す。
メニュー位置画面が出ます。
3 ↓↑ ボタンを押して希望の位置を選択、OK ボタンを押す。
画面上部3か所、画面中央3か所、画面下部3か所があらかじめ設定されています。
自動入力を切り換える（自動入力センサー）
(SDM-E76D/SDM-E96Dのみ)
自動入力センサーをオンに設定すると、入力端子の入力信号を自動で検知し、省電力状態から復帰前に、入力を自動で切り換えて表示します。
1 MENU ボタンを押す。
メニュー画面が出ます。
2 ↓↑木針子を押して、（自動入力ランサイ）を選び、OK木針子を押す。
自動入力のフロー画面が出ます。
3 ↓↑木塚子を押して、希望の設定を選び、OK木塚子を押す。
- 注意：選んだ入力端子の入力信号がない場合、本体のINPUT（入力切換）ボタンで入力信号がある入力端子を選んだときは、画面に表示メッセージ（一18一）が出て、他の入力端子の入力信号があるかを自動的に確認し、入力を自動的に切り換えます。
- 注意：入力は自動的に切り換わりません。INPUT（入力切換）ボタンを押して、入力を切り換えてください。
言語を変える (LANGUAGE)
本機のメニュー、メッセージの表示言語を変更できます。
1 MENUボタンを押す。
メニュー画面が出ます。
2 調整したい項目のマークが出るまでボタンを押し続けます。 3 ↓↑ボタンを押して、「LANGUAGE」を選び、OKボタンを押す。
LANGUAGE画面が表示されます。
4 ↓↑ボタンを押して、言語を選び、OKボタンを押す。
- ENGLISH：英語
- フランス語
- ドイツ語
- スペイン語、イタリア語
- オランダ語、スウェーデン語
- 日本語
- 中国語
その他の調整をする
以下のメニュー項目を設定、調整いたします。
1. メニューキーを押す。
メニュー画面が出ます。
2. 調整したいメニュー項目のマークが出るまでキーを押し続けます。 3. ↓↑ボタンを押して、設定、調整したい項目を選び、OKボタンを押す。
各項目は以下のように設定、調整いたします。
1. ↓/↑ボタンを押して、「←（リセット）」を選び、OKボタンを押す。
2 ↓/↑ ボタンを押して、希望の設定を選び、OKボタンを押す。
- OK：すべての調整値を初期値に戻します。ただし、「（LANGUAGE）」の設定はリセットされません。
- マニュアル：リセットが実行されないまま、メニュー画面に戻ります。
調整値を変更したい場合（メニューロック）
本機の調整や設定を変えられないように、ボタン操作をロックできます。
1 ↓/↑ ボタンを押して、「メニューロック」を選び、OKボタンを押す。
メニューロック画面が出ます。
2 ↓/↑ ボタンを押して、「オン」または「オフ」を選び、OKボタンを押す。
- オン：（電源）スイッチ以外の操作は、「オン」マークが出て操作できなくなります。
- オンを解除するときに選ぶと、「オン」の他の操作は行えません。
機能解説
省電力機能（パワーセーブ機能）
本機は、VESA、NUTEK、ENERGY STARのパワーセービングガイドラインに対応しています。アナログ入力ではDPMS（Display Power Management Standard）、デジタル入力ではDMPM（DVI Digital Monitor Power Management）に対応しているコンピュータやグラフィックボードと接続すると、操作がないときは自動的に次のような省電力状態になります。
| 本機の状態 | 消費電力 | (電源) ランフ |
| 通常動作時 | 38W(最大) | 绿点灯 |
| (SDM-E76A/SDM-E76D) | ||
| 44W(最大) | ||
| (SDM-E96A/SDM-E96D) | ||
| アケチイドオフ* (デイーヒスリーフ)* | 1.0 W(最大) | 才人類点灯 |
| (電源):切 | 1.0 W(最大) | 消灯 |
- コンピュータが省電力状態になると、信号が入力されるまで、アクティブ状態になる前に「NO INPUT SIGNAL」表示が出ます。数秒後、本機も省電力状態になります。 **「ディープスリープ」はEPA（Environmental Protection Agency）の定めた待機時の消費電力抑制状態です。
自動画質調整機能
（アナログRGB信号の）
本機は、信号を受信するたびに、自動で位置や鮮明さ（フーリエビット）を調整し、最適な画像表示を行います。
購入時設定で表示モード
本機には、入力信号に合わせて最適な画質で表示できるように、代表的な表示モードが購入時に設定されています。信号が表示モードと同じであれば、自動的にあらかじめ設定された最適な調整値で表示します。
表示モード以外の信号の場合
下記の周波数の範囲であれば、信号を受信するたびに自動画質調整機能が働き、きれいな画像を表示します。
水平周波数：28-80kHz
垂直周波数：56-75 Hz
信号を受信したときには、画面表示までに通常より時間がかかることがありますが、その調整値は自動的に本機に記憶され、次回からは表示モードの信号と同様に動作するようになります。
注意（SDM-E76D/SDM-E96Dの）INPUT1用DVI-D入力端子のデジタルRGB信号は、調整不要です。
オート調整を「オン」に設定しているときに、手動でフェーズやビット、画像の位置を調整したときは
入力信号によっては自動調整機能だけでは完全に調整できない場合があります。その場合は、手動で調整してください。手動で調整すると、すべての表示モードにおいて、手動で調整した調整値がメモリーに記憶され、同じ信号が入力されるたびに、その調整値が選ばれるようになります。
注意
- 自動画質調整機能が働いている間は、（電源）スイッチ以外は操作しないでください。
- 調整中に画像が乱れると故障の原因になります。調整が終了するまでお待ちください。
故障かな？と思ったら
お買い上げの販売店にご相談いただく前に、次の事項を確認してください。
表示メッセージ一覧
入力信号が正しくないときは、画面に次のような表示メッセージが出ます。その場合は、次ページの「本機の症状と対処のしかた」（19ページ）をご覧ください。
OUT OF RANGE と表示されている場合
入力信号の周波数が、本機の仕様に合っていません。以下を確認してください。
例
xxx.x kHz/xxx Hz と表示されている場合
水平または垂直周波数が、本機の仕様に合っていません。
数字の部分に現在入力中の信号の水平/垂直周波数が表示されます。
RESOLUTION >1280× 1024 と表示されている場合
解像度が、本機の仕様（1280×1024）に合っていません。
NO INPUT SIGNAL と表示されている場合
ビデオ入力端子からの入力信号がありません。
例
GO TO POWER SAVE
CABLE DISCONNECTED 表示の場合
ビデオ信号ケーブルが外れています。
例
GO TO POWER SAVE
コンピューター等、本機に接続している機器が原因の場合は、接続機器の取扱説明書をご覧ください。
| ごんだのはは原因と対応の結果 | |
| 画像が出_ie。 | |
| (電源) リンフが点灯,No报警表示が出_ie。 | 電源コトをつない。 |
| (電源) スイッチを押ても(電源) リンフが点灯,No报警表示が出_ie。 | 電源コトをつない。 |
| 「CABLE DISCONNECTED」とむ警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT SIGNAL」とむ警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT SIGNAL」とむ警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT SIGNAL」とむ警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT SIGNAL」とむ警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」とむ警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」とむ警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」和む警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」和む警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」和む警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」和む警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」 和む警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」和む警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」和む警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」和む警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」 andむ警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」 andむ警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」 andむ警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」 andむ警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」和む警告表示が出_ie。 | 電源コトをつない。 |
| 「NO INPUT signal」和む警告表示が出_ie。 | 電源コトをつ列出。 |
| 「NO INPUT signal」和む警告表示が出_ie。 | 電源コトを出。 |
| 「NO INPUT signal」和む警告表示が出_ie。 | 電源コトを出。 |
| 「NO INPUT signal」和む警告表示が出_ie。 | 電源コトを出。 |
| 「NO INPUT signal」和む警告表示が出_ie。 | 電源コトを出。 |
| 「NO INPUT signal」和む警告表示が出_ie。 | 電源コトを出。 |
| ごんだなときは原因と対応の ,(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)()。 | ● メンチラストや克莱フローを調整する(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)( |
| ■ 本機以外(克莱フローが原因の场合 ● 克莱フローで解像度を1280×1024に設定する。 | |
| 画像が二重、三重にる。 | ● フリフ信号ケーフルの延長コーツアやインチフセレクタの使用をやむ。 ● 接続ケーフルを端子にしおかりと差しおむ。 |
| 画像の位移が}sてる、たは画像の大小さが正しない。 | ● フリチと克莱フローを調整する(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)。 |
| 画像が小さい。■ 本機以外(克莱フローが原因の场合 ● 克莱フローで解像度を1280×1024に設定する。 | |
| 画像が暗い。 | ● フ拉ートネスを調整する(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)。 |
| 画面に波模様や縷稿写出 | ● フリチと克莱フローを調整する(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(1 |
| 色むらuable。 | ● フリチと克莱フローを調整する(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)( |
| 白色が白く見えない。 | ● 色温度を調整する(14)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)(12)。 |
| しばらくすると、デイフレイの電源が切てしおう。 | ■ 本機以外(克莱フローが原因の场合 ● 克莱フローの省電力設定を才にする。 |
| メニーツ的画面上的解像度表示が正しおて。 | ● プフリフロックボーフ側の設定による、メニーツ画面上の解像度表示と克莱フローの設定が一致しおてお願いいたします。 |
故障のときは、お買い上げ店またはサービス窓口にご連絡ください。その際、お問い合わせの際は次のことをお知らせください。
- 型名：SDM-E76A/SDM-E76D/SDM-E96A/SDM-E96D
- 製造番号：
- 故障の状態：できるだけ詳しく
- 購入年月日：
- 接続しているコンピューター、およびGXフリッツクローニの仕様と名称：
保証書とアフターサービス
保証書
この製品には保証書が添付されていますので、お買い上げの際、お買い上げ店に所定事項の記入をお願いし、記載内容をお確かめのうえ、大切に保存してください。保証期間は、お買い上げ日から3年間です。
アフターサービスについて
調子が悪いときは
「故障かな？と思ったら」の項を参考にして、故障かどうかをお調べください。
お買い上げ店、または本製品に添付の「サービス窓口のご案内」に記載の、最寄りのサービス窓口にご相談ください。
保証期間中の修理は
保証書の記載内容に基づいて修理させていただきます。詳しくは保証書をご覧ください。
保証期間経過後の修理は
修理によって機能が維持できる場合は、ご要望により有料で修理させていただきます。
部品の保有期間について
当社は、コンピューターデスプレイの補修用性能部品（製品の機能を維持するために必要な部品）を、製造打ち切り後8年間保有しています。その部品保有期間を修理可能な期間とさせていただきます。
保有期間が経過した後も、故障箇所によっては、修理可能な場合がありますので、お買い上げ店か、サービス窓口にご相談ください。
ご相談の際には、次のことをお知らせください。
型名：SDM-E76A/SDM-E96A/SDM-E76D/SDM-E96D
製造番号：
故障の状態：できるだけ詳しく
購入年月日：
| お購買+(\oble店 TEL. |
| お近くのサイバー状態を TEL. |
LCDパネル a-Si TFTアクティブマトリクス
画面サイズ：45.7cm (18インチ)
入力信号端子
RGB動作周波数*
垂直：56～75 Hz（アナログRGB）
解像度 水平：最大1280ドット
垂直：最大1024画素
入力信号レベル RGB信号：
0.7Vp-p、75Ω、正極性
同期信号：
TTLレベル、2.2kΩ、極性自由
（水平/垂直分離）
電源電圧使用電源：
AC100~240V/50-60Hz
1.0A（最大）
- 推奨周波数タイミング
- 水平同期幅率：水平周波数のターニングの合計の4.8%以上、または1.8μsのどちらか大きい方
- 水平複元専格幅：2.5μs以上 垂直ブランキング幅：450μs以上
本機の仕様および外観は、改良のため予告なく変更することがありますので、あらかじめご了承ください。
SDM-E76D
水平 28〜80kHz（24ピン（AATAGB））
28〜64kHz（デルRGB）
垂直 56〜75Hz（204（204RBG））
60Hz（デルRGB）
解像度水平：最大1280
入力信号RGB信号：
0.7Vp-p、75Ω、正極性
同期信号：
TTLレベル、2.2kΩ、極性フリー
（水平/垂直分離）
RGB（DVI）信号：
TMDS（シングルリンク）
電源電圧使用電源：
AC100〜240V/50-60Hz
1.0A（最大）
- 推奨周波数ターニング
- 水平同期幅率：水平周波数のタイミングの合計の4.8%以上、または0.8μsのどちらか大きい方
- 水平法兰肯金分幅：2.5 μs以上
- 垂直 unplon 尔幅：450 μs 以上
本機の仕様および外観は、改良のため予告なく変更することがありますので、あらかじめご了承ください。
TCO'03 Eco-document
■ おめでとうございます！
28-80KΓ（aHJorOBBnRGB）
BepTnKaJIbHa pa3BepTkA:
56-75T（aHaIIOROBbRGB）
Pa3peHHeHHe IIO rOpH3oHTaJIH:
MaKc.1280 roUcK
NoBepTNKaJH:
MaKc. 1024 cTPOkN
YPOBHN BXOJIHbIX CHRHAJOB
AHAJIOROBbBnDCOHNaR RGB
0.7 Vp-p, 75 Ω
電源同期
レベルTTL,2,2KΩ
補助入力
負極性
（別々に水平
垂直）
電源 100-240V,50-60Hz
最大1.0A
動作温度5-35℃
寸法（幅/高さ/奥行き）
入力（5）:
約382×403.2×
193.2mm
質量 約4.5kg
Plug & Play DDC2B
付属品については6ページを参照してください。
SDM-E96A
パネル種類: アクティブマトリクス
a-Si TFT
28-64kHz（デジタルRGB）
垂直走査周波数:
56-75Hz（アナログRGB）
60Hz（デジタルRGB）
寸法（幅/高さ/奥行き）
ディスプレイ (5):
約 420× 433,1×
193.2 mm
質量 約 5.5 kg
Plug & Play DDC2B
- 推奨される水平および垂直同期
水平同期パルス幅は、水平走査周期全体の4.8%以上、または0.8マイクロ秒のいずれか大きい方でなければなりません。水平同期信号間の間隔は2.5マイクロ秒以上でなければなりません。垂直同期信号間の間隔は450マイクロ秒以上でなければなりません。
構造および特性は予告なく変更されることがあります。
■ おめでとうございます！
8HD15入力コネクタ（アナログRGB）（6ページ）
（SDM-E76D/SDM-E96Dのみ）
（SDM-E76D/SDM-E96Dのみ）
INPUTボタンを押してください。
このボタンを押すたびに、入力信号が切り替わります。
（SDM-E76D/SDM-E96Dのみ）
垂直周波数：56-75Hz（アナログRGB）
水平解像度：最大1280ドット
垂直解像度：最大1024ライン
入力信号レベル アナログRGBビデオ信号
0.7Vp-p、75Ω、正極
同期信号
(15 1/8 × 15 7/8 × 7 5/8 インチ
垂直周波数：56-75Hz（アナログRGB）
水平解像度：最大1280ドット
垂直：最大1024ライン
入力信号レベル アナログRGBビデオ信号
垂直周波数：56-75Hz（アナログRGB）
60Hz（デジタルRGB）
水平解像度：最大1280ドット
垂直：最大1024ライン
入力信号レベル アナログRGB
0.7Vp-p、75Ω、正極
同期信号
TTLレベル、2.2kΩ
正極または負極
（独立した水平および垂直）
デジタルRGB（DVI）信号：TMDS
（シングルリンク）
- 取扱説明書
- 警告
- TCDEVELOPMENT
- TC
- DISPLAYS
- 調整する
- 機能解説
- 故障かな？と思ったら
- 保証書とアフターサービス
- 主仕様
- 使用上の注意
- 電源について
- アーニスフィット及びケーフルフィットは幼児の手の届かないところに保管する
- 液晶画面について
- 液晶ディスプレイについて
- 手入れについて
- 搬送するときは
- 壁やマウントアームに取り付ける場合は
- 廃棄するときは
- 使用済みディスプレイの回収に
- 使用済みディスプレイの回収に関するお問い合わせ
- 個人・ご家庭のお客様へ
- 事業者のお客様
- 各部の名前
- ディスプレイ前面
- ディスプレイ後面
- 接続と設定
- 手順1：スタンドを使う
- 付属のスタンドを使
- 注意
- VESA スタンドを使う
- 手順2：ケーブルを接続する
- DVI出力端子（デジタルRGB）のあるコンピュータを接続する
- (SDM-E76D/SDM-E96Dの場合)
- HD15出力端子（アナログRGB）のある場合
- ケーブルをつなぐ
- 手順3：電源コードをつなぐ
- 手順4：ケーブル類をまとめる
- ケーブル類を束ねます。
- 手順5：電源を入れる
- 毎日使用するためのドライバは不要です。
- ディスプレイの向きを変える
- ディスプレイを快適に使いたいために
- 入力を切り換えるには
- (INPUT ボタン)
- 調整を始める前に
- コントラスト（11ページ）
- コントラスト（12ページ）
- ブライトネス（12ページ）
- 画質調整（12ページ）
- 色温度（14ページ）
- ガンマ（14ページ）
- シャープネス（14ページ）
- ズーム位置（15）
- 自動入力チューナー（15）SDM-E76D/SDM-E96D。
- LANGUAGE
- その他（15～）
- MENUボタンと↑↓ボタン、OKボタンの使い方
- メニュー画面を表示します。
- 調整項目を選択します。
- 調整します。
- メニュー画面が消えます。
- 元の状態に戻す
- コンピュータから本機をコントロールするには
- MENUボタンを5秒以上押します。
- バックライトの明るさを調整する（バックライト輝度）
- コントラストを調整する
- （コントラスト）
- コントラスト（画面の黒レベル）を調整する（コントラスト）
- 画像を調整する（画質調整）
- （アナログRGB信号のみ）
- 自動画質調整機能
- 手動で鮮明さと画像の位置を調整し直す
- （位相/水平位置/垂直位置）
- 色温度を調整する（色温度）
- 色温度微調整をする（調整）
- ガンマ設定を変更する（ガンマ）
- シャープネスを調整する（シャープネス）
- 自動入力を切り換える（自動入力センサー）
- (SDM-E76D/SDM-E96Dのみ)
- 言語を変える (LANGUAGE)
- その他の調整をする
- 調整値を変更したい場合（メニューロック）
- 省電力機能（パワーセーブ機能）
- （アナログRGB信号の）
- 購入時設定で表示モード
- 表示モード以外の信号の場合
- オート調整を「オン」に設定しているときに、手動でフェーズやビット、画像の位置を調整したときは
- 表示メッセージ一覧
- OUT OF RANGE と表示されている場合
- NO INPUT SIGNAL と表示されている場合
- GO TO POWER SAVE
- CABLE DISCONNECTED 表示の場合
- 保証書
- アフターサービスについて
- 調子が悪いときは
- 保証期間中の修理は
- 保証期間経過後の修理は
- 部品の保有期間について
- SDM-E76D
- TCO'03 ECO-DOCUMENT
- おめでとうございます！
- SDM-E96A
ブランド : SONY
モデル : SDME96A
カテゴリ : モニター
