PEX1000SFP2 - ネットワークカード / アダプター StarTech.com - 無料のユーザーマニュアル

使用説明書 PEX1000SFP2 StarTech.com

マニュアル改訂日:08/215/2018 最新の情報はwww.startech.comでご確認ください DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com PEX1000SFP2 オープンSFPスロット付きPCI Express Gigabit Ethernetファイバーネットワークカード *実際の製品は写真と異なる場合があります。ユーザマニュアル FCC準拠ステートメント 本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを 確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された 場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数 エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無 線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起 きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発 生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できま す）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めしま

• 受信アンテナの向きを変えるか、場所を変える。

• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を

• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。 商標、登録商標、その他法律で保護されている名称やシンボルの使用 本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウ ェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありま せん。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech. comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商 品への保証を意味するものではありません。本書で直接的に肯定する表現があったとして も、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その他 法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。ユーザマニュアル

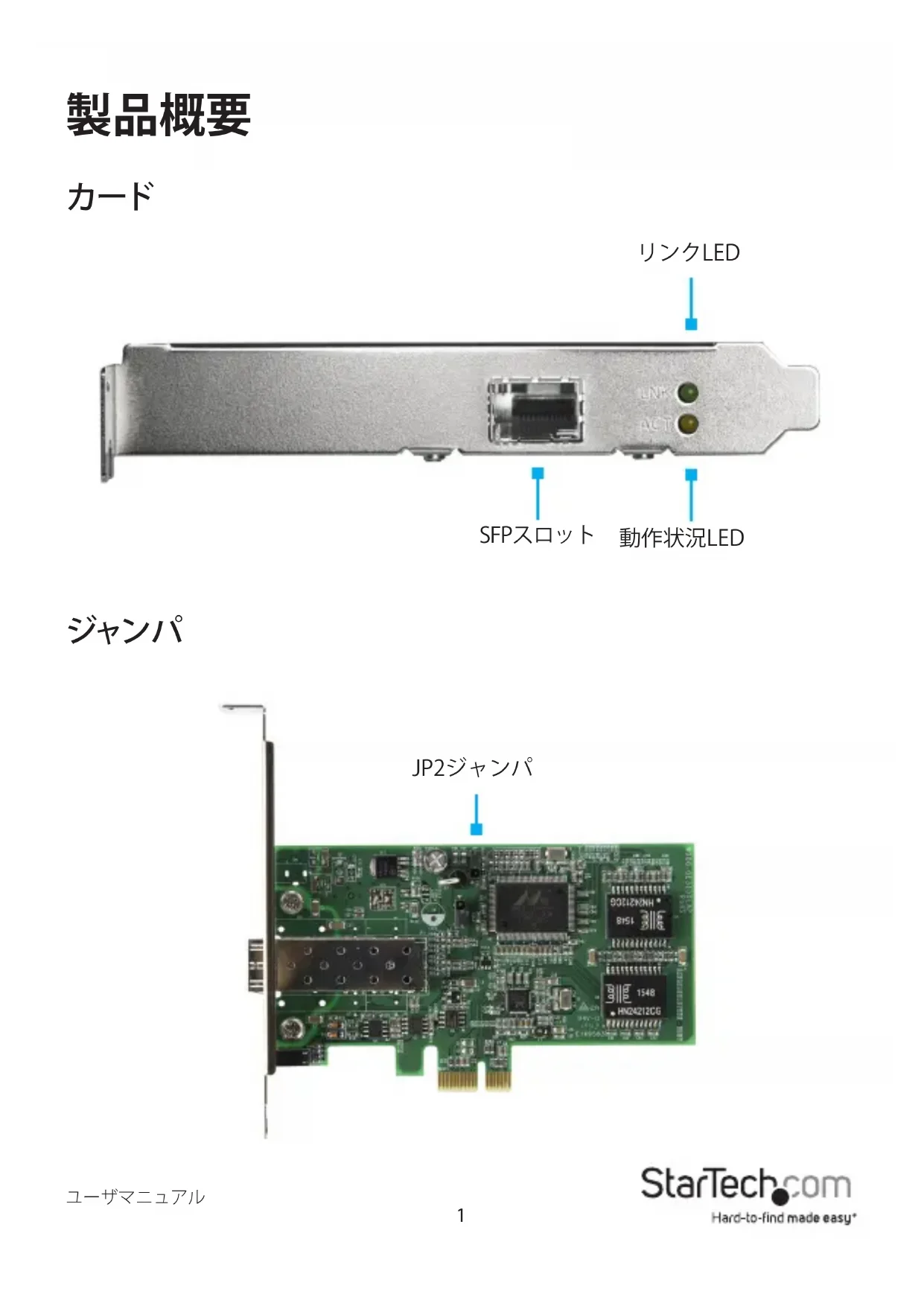

リンクLED 動作状況LED JP2ジャンパユーザマニュアル

• 1x 1 ポートPCI Express Gigabit SFPネットワークカード

• 利用可能なPCI Express スロット付きのPCI Express対応コンピュータ

• Windows® 8 / 8.1（32/64ビット）、7（32/64）、Vista（32/64）、Mac OS 10.5以降（10.9 までテスト済み)、Linux 2.4.x、2.6.x、および3.5.0、Microsoft Hyper-V®

ハードウェアインストール手順 警 告！他のすべてのパソコン周辺機器同様、PCI Expressカードも静電気により深刻な ダメージを受ける場合があります。コンピューターケースを開ける前や、PCI Express カードに触れる前には、必ず適切に接地するようにしてください。StarTech.comで は、お客様がコンピュータコンポーネントを実装する際には、帯電防止ストラップを 着用することを推奨しています。帯電防止ストラップが手に入らない場合、接地済み の大型金属面（コンピュータケースなど）に数秒触れ、お客様の体に蓄積した静電気 を放電してください。また、PCI Expressカードは端を持つようにし、ゴールドコネクタ 部に触れないようにしてください。

1. コンピュータと、コンピュータに接続されているすべての周辺機器（プリンタや外

付けHDDなど）の電源を切ります。コンピュータの背面にある電源プラグから電源 ケーブルを外し、すべての周辺機器との接続を外します。

2. コンピュータケースのカバーを外します。詳細は、コンピュータ購入時に同梱され

3. 空いているPCI Expressスロットを探し、コンピュータケースの裏にある金属製カバ

ープレートを外します（詳細は、コンピュータ購入時に同梱されてきたユーザマニ ュアルでご確認ください）。 注 意：このカードは追加レーンのPCI Expressスロット（x4、x8、x16スロット）に挿入 し、お使いになれます。ユーザマニュアル

4. カードを空いているPCI Expressスロットに慎重に挿入し、ケース背面のブラケット

注 意：小 型フォームファクタや ロープロファイルシステムにカードをインストー ル す る場合は、工場で取り付けられた標準プロファイルブラケットを同梱のロープロフ ァイルインストール用ブラケットに取り替える必要があるかもしれません。

5. コンピュータケースのカバーを元通りに付けます。

6. 電源のソケットに電源コードを挿入し、手順1で外したすべてのコネクタを再度接

ドライバインストール手順 Windows 注 意：カードはネイティブドライバにより自動インストール可能ですが、最新のドライ ババージョンにアップデートする際には、下記の手順に従うことを推奨しています。

1. Windowsを起動すると「新しいハードウェアが検出されました」ダイアログが画面

に表示される場合は、画面をキャンセルするか閉じて、付属のドライバCDをCD/ DVDドライブに挿入します。

2. 自動再生が有効な場合、ダイアログが表示されたら「フォルダを 開 いてファイル を

3. “PEX1000MMSC2_SFP2_Driver”フォルダを開き、使用しているシステムの適切

なオペレーティングシステムフォルダ内で“Setup.exe”アプリケーションを実行し ます。ユーザマニュアル

4. が無効な場合、CD/DVDドライブを参照して“

”フォルダを開き、使用しているシステムの適切なオペレーティングシステム フォルダ内で“Setup.exe”アプリケーションを実行します。

5. 画面の指示に従い、ソフトウェアのインストールを完了します。

注 意：システムを再起動するようプロンプト表示で指示される場合があります。

1. 同梱のCDをCD/DVD-ROMドライブに挿入します。

2. OS 10.7以降については、ディスクの“

”フォルダを参照して“dstroot.pkg”アプリケーションを実行 し、インストールを開始します。ユーザマニュアル

注 意：OS 10.4-10.6では、使用しているシステムの適切なOSバージョンのフォルダ から適切な“.pkg”アプリケーションを実行してください。

3. 画面の指示に従い、インストールを完了します。

1. メインデスクトップ画面またはスタートメニューから、「マイコンピュータ」（XPをお

使いの場合は「コンピュータ」）を右クリックして「管理」を 選 択 し ま す 。

2. 「コンピュータ管理」画面左側の「デバイスマネージャ」を選択します。Windows

8.1をお使いの場合は、「スタート」ボタンを右クリックし、「デバイスマネージャ」を 選択します。ユーザマニュアル

3. 「ネットワークデバイス」カテゴリは「Realtek.PCIe.GBE.Family.Controller」デ バ イ

スである必要があります。デバイスを右クリックし、「プロパティ」を選択して、これ がインストールされており、正常に動作していることを確認します。 Mac.OS

1. 左上の「Apple」マークをクリックし、「システムプロファイラ」を 開 い て「 このMacにつ

いて」 > 「 詳しい情 報」の順に選択します。

2. 次の画面で「システムレ ポ ート」を選択すると、「ハ ードウェア 」カテゴリの「Ethernet

カード」見 出 し は「 ethernet」デバイスである必要があります。ユーザマニュアル

PCI Express Fiber Gigabit Ethernetアダプタは、オプションのモニタリングお よびメンテナンス用のソフトウェアユーティリティも具えています。同梱のCD の“PEX1000MMSC2_SFP2_Utility”フォルダで“ファイルを実行し、構成設 定とテストおよびレポート統計情報にアクセスできます。 ネ ットワ ー ク へ の 接 続

PCI Express Gigabit Ethernetアダプタをネットワークに接続する際のコネクタタイ プ、ケーブル要件、最大セグメント距離については、以下の表を参照してください。

1000Base-SX SC、LC 2000 Mbps MMF（62.5μm） 220 m 2 km 1000Base-SX SC、LC 2000 Mbps MMF（50μm） 550 m 1000Base-LX SC、LC 2000 Mbps SMF（9、10μm） 10、20、50 km 1000Base-BX SC、LC 2000 Mbps SMF（9、10μm） 20、40 kmユーザマニュアル

1. カードのSFPスロットに必要なSFPをインストールします。

2. 両端のデバイス2台に対応するコネクタを持つネットワークケーブルを準備しま

す。PCI Express Fiber Gigabit Ethernetアダプタに一方を接続し、ネットワークスイ ッチ上の1000Mbpsファイバーポートにもう一方を接続します。

3. PCI Express Fiber Gigabit Ethernetアダプタ上のコネクタにネットワークケーブル

を接続します。このネットワークケーブルは個別のケーブル2本で構成されていま す。1本は「送信（TX）」用であり、もう1本は「受信（RX）」用です。

4. ネットワークケーブルの他端を1000BASE-SX/LXスイッチに接続します。

5. i.PCI Express Fiber Gigabit Ethernetアダプタの送信（TX）コネクタに接続したケー

ブルを、ネットワークスイッチの受信（RX）コネクタに挿入します。 ii.PCI Express Fiber Gigabit Ethernetアダプタの受信（RX）コネクタに接続したケ ーブルを、ネットワークスイッチの送信（TX）コネクタに挿入します。

6. 両端のデバイス2台にケーブルを適切に接続してから、コンピュータの電源をオン

7. LNK（リンク）LEDを確認します。PCI Express Fiber Gigabit Ethernetアダプタが接

続したデバイスやスイッチから良好なリンク信号を受信している間、LEDが点灯し

カードからカードへの直接設定 PCI Express Fiber Gigabit Ethernetアダプタにより、カードからカードへの直接ファイ バー接続が可能になります。2台のカードアダプタをファイバーコネクタ経由で互い に接続する場合、1台のアダプタは「オートネゴシエーションモード」に設定し、もう1台 は「 1000.Mbps全自動モード」に設定する必要があります。 直接設定を行うには、以下のジャンパ設定に従います。

1. オートネゴシエーション（デフォルト設定）： カードAのJP2ジャンパ設定をジャンパ

2. 1000Mbps全二重カードBのJP2ジャンパ設定をジャンパ位置“1および2”に設定

LED LED 動作状況 表示 LNK（リンク）

オフ ネットワーク接続がありません。 ACT（動作状況）

点滅 データの送受信中です。 オフ 動作がありません。

標準プロファイル（LP ブラケットを含む） チップセットI D Realtek - RTL8168E; Marvell - 88E1111B1

グ、IEEE 802.1Pレイヤ2優先エンコーディング、RFC 1157

SNMP v1、IEEE 802.3x全二重フロー制御

1x PCI Express x1 1x SFPスロット（メス） オートMDIX

2000Mbps（全二重） OS互換性 Windows® 8 / 8.1（32/64ビット）、7（32/64） 、Vista（32/64）、Mac OS 10.5以降（10.9までテスト済み) 、Linux 2.4.x、2.6.x、および3.5.0、Microsoft Hyper-V®

ファイバーデータの転送速度と転送距離は使用される SFPに依存（別売） 製品の外形寸法（幅× 奥行き×高さ） 118mm x 19mm x 118mm

51g LEDインジケーター 1x リンク（緑） 1 x アクティビ ティ（黄）

-20°C ~ 70°Cユーザマニュアル
