お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取

り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、

製品を安全にお使いください。お読みになったあとは、いつでも見

ソニー製品は安全に充分配慮して設計されています。しかし、電気

製品は、まちがった使いかたをすると、火災や感電などにより死亡

や大けがなど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

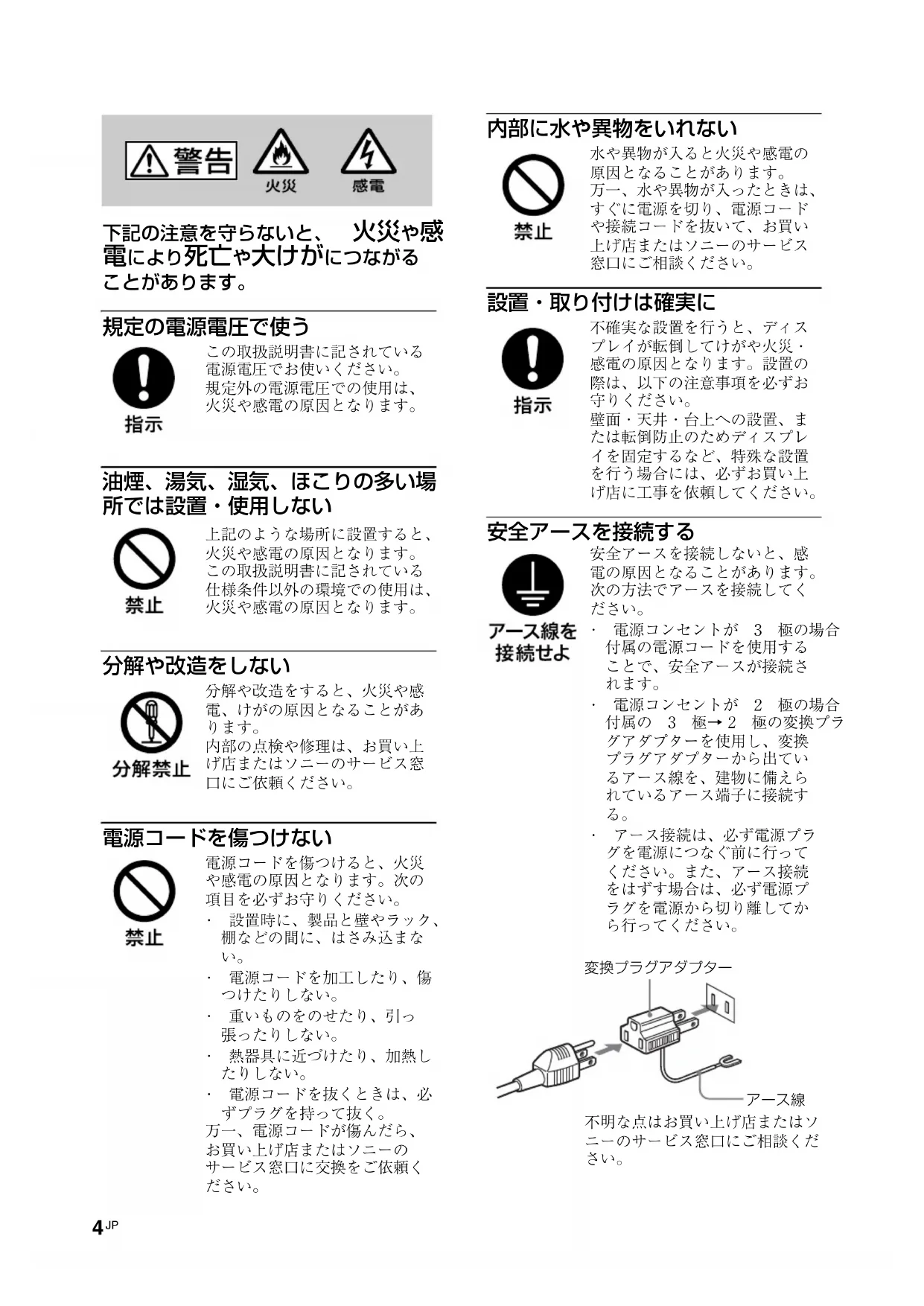

4 〜 8 ページの注意事項をよくお読みください。

9 ページの「使用上のご注意（性能を保持するために）」もあわせて

長期間安全に使用していただくために、定期点検を実施することを

おすすめします（有料）。点検の内容や費用については、ソニーの

すぐに、お買い上げ店またはソニーのサービス窓口にご連絡くださ

使用上のご注意（性能を保持するために）9

スピーカーの接続（FWD-55B2/46B2/42B2） 22

アースの接続は、必ず電源プラグを電源コンセ

ントへ接続する前に行ってください。アース接

続を外す場合は、必ず電源プラグを電源コンセ

設置の際には、容易にアクセスできる固定配線

内に専用遮断装置を設けるか、使用中に、容易

に抜き差しできる、機器に近いコンセントに電

万一、異常が起きた際には、専用遮断装置を切

日本国内で使用する電源コードセットは、電

気用品安全法で定める基準を満足した承認品

お手入れをする前に、必ず電源プラグをコンセ

ディスプレイの表面が傷つくことがありますの

で、硬いものでこすったり、たたいたり、もの

また特殊な表面処理をしてあります。誤ったお

手入れをした場合，性能を損なうことがありま

･ スクリーン表面についた汚れは、クリーニン

グクロスやメガネ拭きなどの柔らかい布で軽

･ 汚れがひどいときは、クリーニングクロスや

メガネ拭きなどの柔らかい布に水を少し含ま

･ アルコールやベンジン、シンナー、酸性洗浄

液、アルカリ性洗浄液、研磨剤入り洗浄剤、

化学ぞうきんなどはスクリーン表面を傷めま

･ 乾いた柔らかい布で軽く拭いてください。汚

れがひどいときは、薄い中性洗剤溶液を少し

含ませた布で拭きとり、乾いた布でから拭き

･ アルコールやベンジン、シンナー、殺虫剤を

かけると、表面の仕上げを傷めたり、表示が

消えてしまうことがあるので、使用しないで

･ 布にゴミが付着したまま強く拭いた場合、傷

･ ゴムやビニール製品に長時間接触させると、

変質したり、塗装がはげたりすることがあり

･ 液晶画面を太陽に向けたままにすると、液晶

画面を傷めてしまいます。窓際や室外に置く

･ 液晶画面を強く押したり、ひっかいたり、上

にものを置いたりしないでください。画面に

ムラが出たり、液晶パネルの故障の原因にな

･ 寒い所でご使用になると、横縞が見えたり、

画像が尾を引いて見えたり、画面が暗く見え

たりすることがありますが、故障ではありま

･ 静止画を継続的に表示した場合、焼きつきや

残像を生じることがあります。残像は時間の

経過とともに元に戻ります。焼きつきが発生

したときは、本機のスクリーンセーバー機能

を使用するか、ビデオソフトなどの動きのあ

る映像を映してください。焼きつきが軽度の

ときは、次第に目立たなくなることがありま

すが、一度発生した焼きつきは、完全には消

･ 使用中に画面やキャビネット、フレームがあ

たたかくなることがありますが、故障ではあ

本機の液晶パネルは有効画素 99.99％以上の非

常に精密度の高い技術で作られていますが、画

面上に黒い点が現れたり（画素欠け）、常時点

灯している輝点（赤、青、緑など）や滅点があ

る場合があります。また、液晶パネルの特性

上、長期間ご使用の間に画素欠けが生じること

もあります。これらの現象は故障ではありませ

んので、ご了承の上本機をお使いください。

･ お使いになる前に、必ず動作確認を行ってく

ださい。故障その他に伴う営業上の機会損失

等は保証期間中および保証期間経過後にかか

わらず、補償はいたしかねますのでご了承く

･ ほかの機器と組み合わせて設置する場合、各

機器の設置位置などにより、リモコンの誤動

作や映像の乱れ、雑音などが起こることがあ

ります。この場合は、お買い上げ店、または

本書で使用しているディスプレイのイラスト

･ 内部の温度上昇を防ぐため、密閉状態にならないよ

うにディスプレイの周囲に少なくとも下図に示す距

･ 周囲の温度は 0℃〜 40℃の範囲でご使用ください。

天井付近に設置する場合、周囲の温度は室温より高

くなることがありますのでご注意ください。

･ スタンドを使用するときは、専用テーブルトップス

タンド SU-S02（別売）をご使用ください。取り付

け方法については、テーブルトップスタンドの取付

･ 壁への設置については、ソニーのサービス窓口にお

･ ブラケットやネジ、ボルトなどの設置機材について

特定の製品を指定することはできません。実際の設

置は、お買い上げ店またはソニーのサービス窓口に

ご依頼ください。設置についてはソニーのサービス

･ 通電中は高温になる部分があり、やけどの原因とな

ります。通電中やスタンバイにした直後は、本機の

テーブルトップスタンド（別売）を取り付けたまま

の状態で、運搬や設置を行うときは、2 人以上で作

･ 本機の電源を入れると緑色に点灯します。

･ 本機がスタンバイ状態のとき、赤色に点灯します。また PC 入力のと

き、パワーセービング状態になると、インジケーターがオレンジ色に

1 インジケーターが赤色で点滅したときは、39 ページをご覧くださ

「マルチディスプレイ設定」の「LED」が「切」で、「ポジション設定」

が右下以外の場合は、ディスプレイの電源が入っていてもインジケー

ターは緑点灯しません（無信号時／未対応信号時を除く）。

2 リモコンセンサー リモコンの受光部です。

1壁掛け金具取り付け用穴 VESA 規格に準拠したネジ穴です。

ピッチ：200mm × 200mm（FWD-32B1）

    400mm × 400mm（FWD-55B2/46B2/42B2）

正しいサイズのネジを、適正トルクで締め付けてください。

スピーカー SS-SPG02（別売）を取り付けます。

テーブルトップスタンドSU-S02（別売）を取り付けるときに使用しま

41 （POWER）スイッチ 本機の電源を入／切（スタンバイ）します。

主電源スイッチが「入」（ 側）の状態で操作してください。

5INPUT/ （ENTER）ボタン INPUT 端子に接続した機器からの入力信号を選びます。

また、メニューで設定した内容を確定するときに使用します。

スピーカーから出る音量を調節するときに使用します。また、メニュー

を表示しているときは、メニュー項目の移動や数値などの設定をすると

7MENU/ （RETURN）ボタン 画面にメニューを出すときに使用します。また、ひとつ前のメニュー画

8ACIN（電源入力）ソケット 付属の電源コードをこのソケットとコンセントに接続します（22 ペー

電源コードを接続し、主電源スイッチを「入」にすると、1 インジケー

ターが赤色に点灯し、本機はスタンバイ状態になります。

9 /（主電源）スイッチ 本機設置時には「入」（ 側を押す）にします。

「切」（ 側を押す）にすると、消費電力を0Wにすることができます。

子（FWD-55B2/46B2/42B2）

スピーカー SS-SPG02（別売）をこの端子に接続します。スピーカーの

接続について詳しくは、スピーカーに付属の取扱説明書をご覧の上、正

また、スピーカーコードのまとめかたは、23 ページをご覧ください。

外部機器用音声モニター出力端子です。AUDIOIN 端子に入力した音声

信号のうち、画面に表示されている信号の音声を出力します。

･「音質モード」、「スピーカー出力」の設定は反映されません。

･ リモコンで設定した消音状態は反映されません。

qsVIDEO VIDEOIN（BNC 型）：映像機器のビデオ信号出力端子と接続します。

VIDEOOUT（BNC型）：映像機器のビデオ信号入力端子と接続します。

VIDEOINの映像を出力します。電源の入／切（スタンバイ含む）に関

AUDIOIN（ステレオミニジャック）：映像機器の音声出力端子と接続し

）IN：映像機器や PC のコンポーネント

AUDIOIN：音声信号を入力します。映像機器や PC の音声出力端子と

接続します。qsVIDEO にある端子を使用してください。

HD15（RGB/COMPONENT）IN：映像機器や PC のアナログ RGB 信号

出力端子、またはコンポーネント信号出力端子と接続します（44 ペー

HD15（RGB/COMPONENT）OUT：映像機器や PC のアナログ RGB 信号

入力端子、またはコンポーネント信号入力端子と接続します（44 ペー

ジ）。上記 HD15（RGB/COMPONENT）IN 端子から入力された信号を

AUDIOIN：音声信号を入力します。映像機器や PC の音声出力端子と

･ 本機がスタンバイ状態のときや AC 電源が接続されていないときは、

HD15（RGB/COMPONENT）OUT 端子からは出力されません。

･ コンポーネント信号を入力する際は 13、14 ピンに同期信号を入力し

ないでください。画像が正しく表示されない場合があります。

qgHDMI HDMIIN：HDMI（High-DefinitionMultimediaInterface）端子は本機と

HDMI対応の音声／映像機器や PCとのインターフェースを提供しま

す。高精細な映像と 2チャンネルのデジタル音声をお楽しみいただけま

接続された機器によって、音声／映像機器または PCの適切なモードが

HDMIケーブル（別売）は、必ず HDMIロゴの付いたケーブルをご使

用ください。ソニー製の HDMIケーブル（ハイスピードタイプ）を推奨

HDMI、High-DefinitionMultimediaInterfaceおよび HDMI ロゴは、HDMILicensingLLCの商標もし

くは米国およびその他の国における登録商標です。

DVIIN：映像機器や PC などのデジタル信号出力端子と接続します。

HDCP のコンテンツ保護に対応しています。

AUDIOIN：音声信号を入力します。映像機器などの音声出力端子と接

RS-232C プロトコルを使って本機を遠隔操作するときに使います。

詳しくはお買い上げ店またはソニーのサービス窓口にご相談ください。

本端子を使用する際は、「ネットワークポート」の「RS-232C」を選択し

（10BASE-T/100BASE-TX）

本機を 10BASE-T/100BASE-TX の LAN ケーブルでネットワークと接続

します。PC からネットワーク経由でディスプレイのコントロールおよ

･ 安全のために、周辺機器を接続する際は、過大電圧を持つ可能性があ

るコネクターをこの端子に接続しないでください。

接続については本書の指示に従ってください。

･ 本端子を使用する際は、「ネットワークポート」の「LAN」を選択し

本機では SVIDEO ボタン、 ボタン、OPTION1 ボタンおよび OPTION2 ボタンは使用しません。

ボタンの機能 ･ 数字ボタンの「5」および ボタンには、凸部（突起）が付いています。操作の目印としてお使いください。･ 付属の単 3 形乾電池 2 本を、リモコンの電池挿入部内部の図を確認しながら、3 極と # 極を正しく入れてください。･ 指定以外の電池に交換すると、破裂する危険があります。必ず指定の電池に交換してください。使用済みの電池は、国または地域の法令に従って処理してください。

本機後面にある主電源スイッチが「入」の状態で操作してく

DVI 端子に接続した機器からの入力信号を選びます。

HDMIIN 端子に接続した映像機器からの入力信号を選びま

VIDEOIN 端子と COMPONENT 端子に接続した映像機器か

らの入力信号を、順番に切り換えて選びます。

「画質モード」を切り換えます。ボタンを押すごとに、「ダイ

ナミック」、「スタンダード」、「カスタム」、「カンファレン

ボタンで選択するメニュー項目を移動させたり、

数値などを設定します。 ボタンを押すと、選んだメ

画面のアスペクト比を変更します（20 ページ）。

画面にメニューを表示するときに使用します。もう一度押す

とメニュー表示が消えます（24 ページ）。

リモートコマンダー RM-FW002 には、単 3 型乾電池が 2 個必要です。

破裂の原因となりますので、マンガン乾電池またはアルカリ乾電池以外は使わないでください。

9 IDMODE（ON/0-9/SET/C/OFF）ボタン

複数のディスプレイを使用しているとき、「インデックス番

号」を指定して、特定のディスプレイのみを操作することが

･ ON ボタン：「インデックス番号」を画面上に表示します。

･ 0-9 ボタン：操作したいディスプレイの「インデックス番

･ SET ボタン：入力した「インデックス番号」を設定しま

･ C ボタン：入力した「インデックス番号」をクリアしま

･ OFF ボタン：通常の画面に戻ります（21 ページ）。

音を消します。もう一度押すと、音が出ます。

現在選択されている入力、入力されている信号の種類および

「アスペクト」設定を画面に表示します。もう一度押すと表

示は消えます。表示された状態でしばらくたつと自動的に表

HD15（RGB/COMPONENT）端子に接続した機器からの入

力信号を選びます。メニューの設定により RGB 信号かコン

ポーネント信号の自動選択またはマニュアル選択ができま

画面のアスペクト比を変更することができます。

「画面」メニューからも「アスペクト」を設定するこ

ビデオ、DVD などの映像機器からの入力の場

以下のイラストは解像度 800 × 600 の入力を

パネル解像度（1,920×1,080）

号を入力した場合、「リアル」は「フル 1」と同じよ

FWD-32B1 のみ1,366 × 768

JP JP IDMODE ボタンを使う

複数のディスプレイを使用しているとき、「イ

ンデックス番号」を指定して、特定のディスプ

デックス番号」は、1 から 255 の範囲で、あ

2 リモコンの 0 から 9 のボタンで、操作した

号」の右に、入力した数字が表示されます。

す（ON（電源入）ボタン、STANDBY ボ

タン、および IDMODE-OFF ボタンの操作

4 設定変更などの操作が終了したら、OFF

C ボタンを押して、現在入力されている「イン

デックス番号」を消去します。手順 2 に戻り、

新しい「インデックス番号」を入力します。 ちょっと一言ディスプレイの「インデックス番号」を変更するには、30 ページの「コントロール設定」の「インデックス番号」をご覧ください。

接続上のご注意 ･ 各機器の電源を切ってから接続を行ってください。･ 接続ケーブルはそれぞれの端子の形状に合った正しいものをお選びください。･ 接続ケーブルは端子にしっかり差し込んでください。接続が悪いとノイズの原因となります。･ ケーブルを抜くときは必ずプラグを持って抜いてください。決してケーブルそのものを引っ張らないでください。･ 接続の詳細については、各機器の取扱説明書をご覧ください。･ 電源コードのプラグは、ACIN ソケットに、まっすぐ突き当たるまで差し込んでください。･ 付属の AC プラグホルダーは、使用する電源コードのプラグが確実に固定できる方を選んでお使いくだ さい。

スピーカー SS-SPG02（別売）を接続します。

スピーカーの接続について詳しくは、スピー

カーに付属の取扱説明書をご覧のうえ、正しく

接続してください。また、スピーカーコードの

まとめかたは、23 ページをご覧ください。

1 電源コードを底部の ACIN ソケットに差

し込み、AC プラグホルダー（付属）を電

2 AC プラグホルダーをスライドさせて、本

体側の ACIN ソケットカバーにはめ込

AC プラグホルダーのつめと ACIN ソケットカ

バーのロック部をはずしてから、電源コードの

プラグをつかみ、電源コードを抜いてくださ

付属のケーブルホルダー（6 個 FWD-32B1：3 個）を使って、ケーブル類をすっきりとまとめること

ができます。ケーブルホルダーは、以下のように取り付けます。

2 F/fボタンで設定したいメニューのアイ

メニューの操作を終了するには、MENU ボ

「English」、「Deutsch」、「Français」、「Español」、

「Italiano」、「 」から選びます。

初期設定では「English」（英語）に設定されて

メニュー画面から以下の項目を設定することができます。

* メニュー画面の下の行に表示されているアイコンは、設定項目によっては、働かないことがあります。

画質 /音質 画質モード：（25 ページ）画質モード調整（25、26 ページ）音質モード：（27 ページ）音質モード調整（27 ページ）信号が無入力の時は「画質モード」と「画質モード調整」の設定／変更はできません。 画面 マルチディスプレイ設定（28 ページ）アスペクト：（29 ページ）画面調整（29 ページ） 設定 言語：（30 ページ）タイマー設定（30 ページ）ECO モード（30 ページ）ステータス表示：（30 ページ）スピーカー出力：（30 ページ）詳細設定（30、31、32、33 ページ）インフォメーション（33 ページ）オールリセット（33 ページ）

設定方法は、「メニュー一覧」（24 ページ）をご覧ください。

映像の種類や周囲の明るさに合わせて画質を選べます。

リモコンの PICTUREボタン（18 ページ）でも、設定を切り換えることがで

映像の輪郭を強調し、コントラストが最大になります。

蛍光灯下でのビデオ会議に適した画質になります。

ご使用の環境やビデオ会議システムによっては効果が少ない場合があります。

その場合は、「画質モード調整」で画質を調整するか、「カンファレンス」以外

それぞれの「画質モード」で、より細かく画質を調整できます。

･「バックライト」、「NR」、「シネモーション」の設定は、すべての「画質モー

･「色の濃さ」、「色あい」、「シャープネス」、「NR」、「シネモーション」は、

映像信号のカラー方式が NTSC のときに調整できます。

接続した機器からのノイズを軽減します。高い設定ほど、ノイズが多いときに

「自動」または「切」を選びます。「自動」を選ぶと、映画の映像素材を検知

し、リバース 3-2プルダウンまたはリバース 2-2プルダウン処理によって、画

面表示を自動的に最適化します。動画がより鮮明かつ自然に見えます。

･ 入力信号パターンによっては正しく処理されないことがあります。

･ 1080/50i、1080/60i、1080/24psf 信号で、「アスペクト」が「ワイドズーム」

または「ズーム」の時は、設定が無効となります。

「入」または「切」を選びます。「入」を選ぶと白をより白く、黒をより黒くし

「画質モード」が「カンファレンス」のときは、設定できません。

映像の明暗部分のバランスを調整します。高い設定ほど、ガンマ補正が大きく

「画質モード」が「カンファレンス」時は設定できません。

お好みに合わせて白色の色調を調整できます。初期設定は、標準値に設定され

色調調整画面で「標準」を選ぶと、初期設定に戻すことができます。

色調調整画面で、より広い範囲で白色の色調を調整します。

「入」または「切」を選びます。「入」を選ぶと、明るさを強調した画質になり

･「画質モード」が「ダイナミック」時に設定できます。

･「入」を選ぶと、「バックライト」、「コントラスト」、「明るさ」、「色温度」

･「バックライト」が「最大」、かつ「ECOモード」が「切」のときに「入」

「取消」または「実行」を選びます。「実行」を選ぶと、「画質モード調整」の

各種「音質モード」によって、スピーカー SS-SPG02（別売）から出力される

音声を調整できます。FWD-32B1 は、内蔵スピーカーから出力される音声を

「音質モード」で「カスタム」を選ぶと、「高音」または「低音」を調整できま

スピーカーの左右出力バランスを調整します。

映像の種類に合わせて、サラウンドモードを選ぶことができます。

映画や音楽などのステレオ音声をより臨場感のある音にします。

通常の放送やニュース番組のモノラル音声を擬似的にステレオ音声にして臨場感

「取消」または「実行」を選びます。「実行」を選ぶと、「音質モード調整」のす

設定方法は、「メニュー一覧」（24 ページ）をご覧ください。

信号を入力していないときは、「アスペクト」と「画面調整」の設定はできません。

本機を複数台接続して、ビデオウォールの構成を設定できます。

･ ビデオ入力時は、現在設定している「アスペクト」に近い映像を表示しま

すが、PC 入力時は、「アスペクト」の「フル 2」の表示になります。

･「ポジション設定」を右下に設定すると、「LED」を「切」にしても、1 イ

ンジケーターが緑色に点灯します。インジケーターは、無信号時／未対応

信号時も含め、ディスプレイがオフ（スタンバイ）時、異常検出時、ス

･ 480i、576i、1080/50i、1080/60i、1080/24psf 信号には対応しません。

本機を縦横それぞれに２、３、４台と複数台接続する場合に設定します。

本機を横に２、３、４台と複数台接続する場合に設定します。

本機を縦に２、３、４台と複数台接続する場合に設定します。

個々のディスプレイの画面位置を設定します。

映像出力形式を選べます。画像位置が自動で調整され、最適な映像出力が得ら

それぞれの画面に、映像信号を完全に表示します。

ひとつの大きな映像を、複数の画面で自然に表示します。映像信号の一部は、

「入」または「切」を選びます。「入」を選ぶと、本機前面の 1 インジケー

ター（12 ページ）が点灯しつづけます。

画面のアスペクト比を変更します。詳しくは 20 ページをご覧ください。

･ リモコンの ボタンでも設定を切り換えることができます。

･ ビデオ入力時、映画などの DVD映像で、黒帯のある映像を画面いっぱいに

映して楽しみたいときは、「ズーム」を選んでください。

･「マルチディスプレイ」使用時は、「アスペクト」は設定できません。

･ 本機を営利目的、または公衆に視聴させることを目的として喫茶店、ホテ

ルなどに置き、ワイド切換機能等を利用して画面の圧縮や引き伸ばし等を

行いますと、著作権法上で保護されている著作者の権利を侵害する恐れが

･ 本機は、各種のワイド切換機能を備えています。テレビ番組などソフトの

映像比率と異なるモードを選択されますと、オリジナルの映像とは見え方

に差が出ます。この点にご留意のうえ、ワイド切換をお選びください。

ゆがみを最低限に抑えて映像を拡大し、画面いっぱいに表示します。

アスペクト比を保ったまま、映像を拡大します。

4:3の映像ソース（標準画質）を水平方向に拡大し、画面いっぱいに表示します。

16:9 の映像ソース（高画質）の場合は、そのままのアスペクト比で表示します。

すべての映像ソースを 4:3のアスペクト比で表示します。

アスペクト比を保ったまま、映像を画面垂直方向いっぱいに拡大します。映像

パネル解像度（1,920×1,080、FWD-32B1 は 1366 × 768）より高い解像度の信

号を入力した場合、「フル 1」のように表示します。

PC 信号をデジタル入力（DVIIN または HDMIIN）した場合は、「自動調

整」、「画位相」、「ドットピッチ」は設定できません。

「取消」または「実行」を選びます。「実行」を選ぶと、接続した PCからの入

力信号を受けたとき、自動的に映像の位置や位相を調整します。入力信号の種

類によっては、正しく働かない場合があります。その場合は、下記の項目を手

正しく調整できるように、画面全体が明るい映像を表示しながら調整してください。

画面がちらちらしているとき、位相を調整します。

映像におかしな縞模様が出るとき、ピッチを調整します。

「取消」または「実行」を選びます。「実行」を選ぶと、「画面調整」のすべて

設定方法は、「メニュー一覧」（24 ページ）をご覧ください。

メニュー表示する言語を設定します。「English」、「Deutsch」、「Français」、

「Español」、「Italiano」、「日本語」の中から選びます。

時刻合わせ、内蔵時計の表示、およびあらかじめ決めた時間に自動的に電源を

長期間、主電源オフもしくは電源コードが抜かれていた場合、時刻が大幅にず

この場合には再度時計の設定を行ってください。

年月日を設定します。曜日は自動設定します。

「入」または「切」を選びます。「入」を選ぶと、リモコンの DISPLAY ボタン

を押したときに、設定した現在時刻を表示します。

自動的に電源を入／切する時間や曜日を設定します。

「時刻設定」が設定されていないと使用できません。

バックライトの明るさを変化させて、消費電力を減らします。「低」、「高」の

「入」または「切」を選びます。「入」を選ぶと、電源を入れたときに入力信号

と「アスペクト」の設定情報を、画面に約 5秒間表示します。また、入力信号

を切り換えると、入力信号の情報を約 5秒間表示します。

リモコンの DISPLAYボタンを押すと、入力信号と「アスペクト」の設定情報

「入」または「切」を選びます。「入」を選ぶと、スピーカーから音声を出力し

本機およびリモコンの操作に関して設定します。

必要に応じて、本機のインデックス番号を変更します。本体の F/f ボタン

でインデックス番号を設定し ボタンで確定します。

本機を、リモコンまたは本体のいずれかから操作するように設定します。

この項目を設定するとき、リモコンで行う場合と、本体のボタンで行う場合と

では、選べるモードが異なります。リモコンの ボタンで設定するときは、

「本体＋リモコン」か「リモコンのみ」を選べます。本体の ボタンで設定す

るときは、「本体＋リモコン」か「本体のみ」を選べます。

本体ボタンおよびリモコンでの操作を有効にします。

本体ボタンでのみ操作を有効にします。本体ボタンでのみ、この項目を設定で

リモコンでのみ操作を有効にします。リモコンでのみ、この項目を設定できます。

「入」または「切」を選びます。「入」を選ぶと、各入力信号ごとに調整値（サ

イズ、位置など）を保存し、最後の調整値を自動的に適用します。

「入」または「切」を選びます。「入」を選ぶと、DVI入力、HDMI 入力、

HD15（RGB/COMPONENT）入力、COMPONENT 入力に無信号の状態が約

30秒続いた場合、自動的にスタンバイ状態またはパワーセービング状態にな

VIDEO 入力に無信号の状態が約 5 分続いた場合、自動的にスタンバイ状態に

･「スクリーンセーバー」が「切」のときに、設定が有効になります。

･「DPMS」を「入」にするとパワーセービング状態を有効にするための設定

「入」または「切」を選びます。「入」を選ぶと、DVI 入力、HDMI 入力、HD15

（RGB）入力に無信号の状態が約 30 秒続いた場合、自動的にパワーセービング状

「切」を選ぶと、DVI 入力、HDMI 入力、HD15（RGB）入力に無信号の状態が約

30 秒続いた場合、自動的にスタンバイ状態になります。

･ スタンバイ時に 1 ボタンまたはリモコンの ONボタンを押すと、電源が

入ります。またパワーセービング時に信号が入力されると、自動的に電源

･「スクリーンセーバー」が「切」のときに、設定が有効になります。

･「オートシャットオフ」が「入」のときに、設定が有効となります。

オーバースキャンとジャストスキャンのどちらで画像を表示するかを設定します。

DTV信号を自動的に判別し、オーバースキャンして表示します。

DTV 信号入力時は、PC 信号を入力したときの画面表示になる場合があります。

例 480P → 720×480/60

HD15（RGB/COMPONENT）IN端子の 13番ピンに入力する信号の種類を設

･ HD15にアナログ RGB信号を入力時のみ有効です。

･「同期信号」しか選べない入力があります。その場合は、水平・垂直同期信

号を 13、14 ピンに入力してください。

･ 本機は 576/60pの 3値シンクには対応していません。

･「映像信号」を選んだ場合、設定できる信号は、575/50i、480/60iのみです。

RGB/YUV HD15（RGB/COMPONENT）端子に接続した映像機器や PCの信号の種類を設

アナログ RGBまたはコンポーネント信号を自動的に設定します。

アナログ RGB信号入力時に設定します。

「NTSC」または「PAL」から映像信号のカラー方式を選びます。「自動」を選

ぶと、入力信号のカラー方式を自動的に判別します。

VIDEOIN 端子からの信号（コンポジットビデオ信号）入力時に設定できま

1280 × 720/60、720 × 480/60 または 1920×1080/60 の RGB 入力信号を、映

像信号として表示するか、PC 信号として表示するかを設定します。入力端子

に応じて「HD15」、「DVI」、「HDMI」を選び、それぞれ「Video」または

「PC」から選んでください。「HD15」、「DVI」、「HDMI」の各設定は、それぞ

「HD15」：HD15（RGB/COMPONENT）IN 端子

画面の焼きつきや残像の発生を補正したり、軽減するために設定します。

全白画面を表示します。（約 30分で自動的に終了し、スタンバイ状態になります。）

「タイマー設定」で指定した時間、スタンバイ状態（12 ページ）でスクリーン

セーバーを作動します。（スクリーンセーバー作動中、画面は表示しません。）

終了後、通常のスタンバイ状態になります。

（FWD-55B2/46B2/42B2）

メニュー画面の向きを、本機の設置方向に合わせて変更します。

ネットワークポート PC を使って本機を操作するときに接続する端子を設定します。

･「IPAddressSetup」または「SpeedSetup」の設定をするときは、「LAN」

RS-232C REMOTE（STRAIGHT）端子で接続するときに選びます。

LAN REMOTE（）端子で接続するときに選びます。

本機の REMOTE（）端子と、LANケーブルで接続された PCなどの機器

とが通信できるように IPアドレスを設定します。

詳しい設定方法は、「ネットワーク機能を使う準備をする」（34 ページ）をご

本機の REMOTE（）端子と、LANケーブルで接続された PCなどの機器

詳しい設定方法は、「ネットワーク機能を使う準備をする」（34 ページ）をご

電源を入れてから、本機が実際にパワーオンになるまでの時間を調整します。

「切」、1〜120秒で設定できます。複数台を接続した場合の電源設備への急激

HDMI 入力端子に HDMI 機器制御対応の機器を接続すると、それぞれの機器

本機や接続機器の電源の入／切はリモコンで操作してください。

「入」または「切」を選びます。「入」を選ぶと、HDMI 機器制御が有効にな

り、「オフ連動」と「オン連動」の設定ができるようになります。

･ 接続した機器が HDMI 機器制御に対応していて、HDMI 機器制御ができる

･ HDMI 機器によっては本機と連動しない場合があります。

「入」または「切」を選びます。「入」を選ぶと、本機の電源を切るときに、接

続した HDMI 機器の電源も連動して切れます。

「入」または「切」を選びます。「入」を選ぶと、接続した HDMI 機器で再生

などの操作をしたときに、本機の電源も連動して入ります。

「日付」、「機種名」、「シリアル番号」、「累積通電時間」、「ソフトウェアバー

ジョン」、および「IPAddress」を表示します。

「取消」または「実行」を選びます。「実行」を選ぶと、すべての調整値、設定

「インフォメーション」に含まれる内容と、「インデックス番号」はリセットさ

･ 本機のソフトウェアの仕様は、改良のため予

告なく変更することがありますが、ご了承く

･ アプリケーションソフトウェアは、この取扱

説明書の画面と一部異なる場合があります。

･ 安全のために該当ポートには過電圧が加わる

･ このマニュアルに記載されている操作方法

は、下記の環境下でのみ動作を保証していま

MicrosoftInternetExplorer7.0 以上

･ ネットワーク上の安全のために、ユーザー名

とパスワードを設定して使用することを推奨

します。設定方法について詳しくはSetup

本機は、10BASE-T/100BASE-TX の LAN ケー

ブルでネットワークに接続することができま

本機を LAN に接続して使用するときは、次の

どちらかの方法で本機の IP アドレスを設定し

ます。IP アドレスの割り当てについては、サー

･ 固定の IP アドレスを本機に設定する

す。初期設定では自動取得になっております

本機を接続するネットワーク上に DHCP サー

バーがある場合に、本機の IP アドレスを

DHCP サーバーから自動的に取得して使用す

ることもできます。この場合、本機を取り付

けたディスプレイの電源を入れるたび IP ア

ドレスが変わる場合があるのでご注意くださ

IP アドレスを設定する前に、本機に LAN ケー

ブルでネットワークに接続し、電源を入れて 30

秒ほど待ってから設定を開始してください。

･ Microsoft および Windows は、米国 MicrosoftCorporation の米国およびその他の国における登録商

･ その他記載された商品名、会社名などは、各社の商標または登録商標です。35

1 MENU ボタンを押してメインメニューを

2 「設定」をF/fボタンで選び、 ボタン

3 「詳細設定」をF/fボタンで選び、 ボ

4 「IPAddressSetup」をF/fボタンで

5 「Manual」をF/fボタンで選び、 ボ

6 「IPAddress」、「SubnetMask」、

「DefaultGateway」、「PrimaryDNS」、

「SecondaryDNS」の中から設定する項

7 本機のF/fボタンまたはリモコンの数

字ボタンで、最初の枠に 3 桁の値（0 〜

8 4 つの枠にそれぞれ 3 桁の値（0 〜 255）

9 設定したいすべての項目に値を入力した

F/fボタンで「Execute」を選び、

「Execute」を選んで、 ボタンを押すと、IPア

1 MENU ボタンを押してメインメニューを

2 「設定」をF/fボタンで選び、 ボタン

3 「詳細設定」をF/fボタンで選び、 ボ

4 「IPAddressSetup」をF/fボタンで

5 「DHCP」をF/fボタンで選び、 ボタ

「Execute」を選ぶと、自動的に IPアドレスを

「Cancel」を選ぶと、実行されません。 IP アドレスが正しく設定されていないと、原因に応じて、次のようなエラーコードが表示されます。Error1：通信エラーError2：IPアドレスがほかで使われているError3：IPアドレスの設定不備Error4：Gatewayaddress の設定不備Error5：PrimaryDNS の設定不備Error6：SecondaryDNS の設定不備Error7：Subnetmask の設定不備 自動取得した IP アドレスを確認する

1 MENU ボタンを押してメインメニューを

2 「設定」をF/fボタンで選び、 ボタン

3 「インフォメーション」をF/fボタンで

4 「IPAddress」をF/fボタンで選び、

現在取得されている IPアドレスが表示されま

す。 ちょっと一言IP アドレスが正常に取得できなかったときは、前回正常に取得できた IP アドレスが「インフォメーション」や「IPAddressSetup」の「Manual」に表示さ れます。

1 MENU ボタンを押してメインメニューを

2 「設定」をF/fボタンで選び、 ボタン

3 「詳細設定」をF/fボタンで選び、 ボ

4 「SpeedSetup」をF/fボタンで選び、

「Auto」を選ぶとネットワーク構成に適切な通

6 「Execute」を F/f ボタンで選び、  

ディスプレイをコントロールする PC の画面上でディスプレイの各種設定ができ ます。 本機、PC、ルーターまたはハブがネットワークケーブルで接続されていることを確認し、ディスプレイと PC、ルーターまたはハブの電源を入れてください。ディスプレイコントロール画面は、機能別にInformation 画面、Configure 画面、Control 画面、Setup 画面の 4 画面を表示できます。◆ボタンの働きについて詳しくは、ディスプレイ各機能の説明をご覧ください。 1 PC のブラウザー（InternetExplorer

2 アドレスに前ページで設定した IP アドレ

スを「http://xxx.xxx.xxx.xxx」と入力

し、キーボードの Enter キーを押す。 ユーザー名とパスワードが設定されていると、NetworkPassword（ネットワークパスワード）入力画面が表示されます。設定したユーザー名とパスワードを入力してから、次の手順に進んでください。 3 画面上部の機能タブをクリックして表示

各画面の設定項目 本機の LAN 機能を使用した場合 Information 画面 ModelName（モデル名）や SerialNo.（シリアル番号）などのディスプレイの情報や、POWER（電源）や INPUT（入力信号）などのディスプレイの現在の状態などを表示します。この画面は確認のみで、設定の変更はできませ ん。

Configure 画面 Timer（タイマー）タイマーを設定します。設定後「Apply」をクリックします。ScreenSaver（スクリーンセーバー）スクリーンセーバーを設定します。設定後「Apply」をクリックします。「Timer」の設定を行うときは、あらかじめ Setup 画面（37 ページ）で時刻の設定をしておいてください。 Control 画面 POWER（電源）ディスプレイの電源の入／切を切り換えます。INPUT（入力切換）入力信号を切り換えます。PICTUREMODE（ピクチャーモード）ピクチャーモードを切り換えます。ASPECT（アスペクト）画面の縦横比を切り換えます。Contrast（コントラスト）+/ –

ボタン コントラストを調整します。Brightness（ブライトネス）+/ –

ボタン 画像の明るさを調整します。Chroma（色の濃さ）+/ –

ボタン 色の濃さを調整します。Phase（色あい）+/ –

ボタン 色あいを調整します。Reset（リセット）ボタン「Contrast（コントラスト）」から「Phase（色あい）」の設定値を出荷状態に戻します。 ご注意37

･ 入力信号がビデオで、映像信号のカラー方式が

NTSCでない場合、「Phase」は調整できません。

･「Chroma」、「Phase」は、PC入力時は調整できま

･「ASPECT」における「Normal」はビデオ入力時

の「4：3」、PC入力時の「リアル」にあたります。

NetworkPassword（ネットワークパスワード）

を設定するための画面が表示されます。お買い

各画面で入力した情報、変更した設定などは、

各画面下方の「Apply」をクリックすると反映

DisplayLocation（ディスプレイ設置場所）

ディスプレイの Location（設置場所）を入力し

入力する文字列にスペースは使用しないでください。

ファイル名が正しく表示されないことがあります。

時刻、曜日と年、月、日を入力設定します。

InternetProtocol（TCP/IP）（インターネッ

「SpecifyanIPaddress（IP アドレスを手動で設

「ObtainanIPaddress（DHCP）（IP アドレスを

自動的に設定する）」を選び、DHCP サーバー

から IP アドレスを自動取得することもできま

す。この場合、本機の電源を入れるたびに IP

アドレスが変わることがあるのでご注意くださ

ディスプレイのメニューからも設定できます。詳しく

は「IPAddressSetup」（32 ページ）をご覧くださ

管理者、ユーザーそれぞれに名前とパスワード

を設定できます。管理者の名前は「root」に固

最大入力文字数は、それぞれ 8 文字です。

ユーザー名とパスワードを設定すると、本機の

ディスプレイコントロール画面を呼び出したと

きに、NetworkPassword（ネットワークパス

ワード）入力画面が表示されるようになりま

す。ネットワーク上の安全のために、ユーザー

名とパスワードを設定して使用することを推奨

MailReport（メールレポートの設定）

ErrorReport（エラーレポート）

ディスプレイの機能にエラーが発生した場合、

すぐにメールで通知します（エラー通知）。

StatusReport（ステータスレポート）

設定したインターバルで設定時刻の Display の

status をメールでレポートできます。

各テキストボックスに送信先のメールアドレス

を入力します。同時に４か所に送信できます。

各アドレスの最大入力文字数は 64 文字です。

MailAccount（メールアカウント）

MailAddress（メールアドレス）：

OutgoingMailServer（SMTP）（送信メー

SMTP サーバーに接続する際に POP 認証を

「POPbeforeSMTP」での POP 認証に使用

する POP3 サーバーのアドレスを入力しま

AccountName（アカウント名）：

SendTestMail（テストメール送信）：

「Apply」をクリックすると送信されます。

以下の項目が設定されていないか、設定が正しくない

場合には、エラーメッセージが表示され、テストメー

･ メールアカウントのメールアドレスと送信メール

ネットワーク上で各種アプリケーションを利用

可能にする高度な設定を行います。ご利用のア

プリケーションの設定要求とあわせてご確認く

ネットワーク上での Advertisement、

IDTalk の設定を行います。IDTalk とは、ネッ

トワーク経由で本機を操作するためのプロトコ

ルです。IDTalk によって、色温度やガンマな

どさまざまな調整や設定ができるようになりま

使用可能な IDTalk コマンドについて詳しくは

サービスセンターにお問い合わせください。

本機は SNMP に対応したネットワーク機器で

す。標準 MIB-II の他に、ソニーの Enterprise

MIB に対応しています。この画面では、SNMP

（SimpleNetworkManagementProtocol）に関

使用可能な SNMP コマンドについて詳しくは

サービスセンターにお問い合わせください。

「Setup」画面で入力した設定値を初期化するに

は、「オールリセット」で初期設定に戻し、再

1 インジケーターが赤く点滅していないか確認する。

1 1 インジケーターの点滅回数および消灯時間をはかる。

たとえば、2 回点滅→ 3 秒消灯→2 回点滅となります。

2 本機の 1（POWER）スイッチおよび主電源スイッチを押して電源を切り、電源コードを抜く。

お買い上げ店またはソニーサービス窓口にインジケーターの点滅状態（点滅回数および消灯時間）

2 それでも正常に動作しないときは、お買い上げ店またはソニーサービス窓口に修理を依頼する。

･「コントロール設定」を確認してください（30 ページ）。

･ 主電源スイッチが「切」になっていないか確認してください

･ 本機がスタンバイ状態のときや AC 電源が Off しているときは

HD15（RGB/COMPONENT）OUT端子から出力されません。

･ 映像機器と本機の接続を確認してください。

･「RGB/YUV」の設定を確認してください（31 ページ）。

･ 本機の INPUT ボタンまたはリモコンで入力を切り換えてみて

･「タイマー設定」が有効になっていないか確認してください

･「オートシャットオフ」が「入」になっていないか確認してく

･ 周囲温度が 40 度以上になっていないか確認してください。

・「HDMI 機器制御」の設定を確認してください（33 ページ）。

･ PICTURE ボタンを押してご希望の「画質モード」に切り換え

･「画質/音質」メニューで「画質モード調整」の項目を調整し

･ 接続ケーブルの状態を点検してください。

･ 周囲温度が 40 度以上になっていないか確認してください。

･「ECO モード」の設定を確認してください（30 ページ）。

･「RGB/YUV」の設定を確認してください（31 ページ）。40

･ リモコンの または ＋を押して「消音」を画面から消し

･「スピーカー出力」の設定を確認してください（30 ページ）。

･ 電池の＋/−が正しく挿入されているか確認してください。も

･ リモコンを本機のリモコンセンサーに向けてください。

･ リモコンセンサーのまわりに障害物を置かないようにしてく

･「コントロール設定」を確認してください（30 ページ）。

･ 蛍光灯によってリモコンの操作に障害が出る場合があります。

･ REMOTE 端子にケーブルを奥までしっかり差し込んでくださ

･ PC のネットワーク設定を確認してください。

･「設定」メニューの「オールリセット」で初期設定に戻し、再

･「ネットワークポート」の設定を確認してください（32 ペー

の GUI が表示される Web 画面）が

･ ブラウザーで Web ページの更新を行ってください。

･ IP アドレスが正しいか確認してください。

･ ブラウザーは InternetExplorer7.0以上を使用してください。

･ ブラウザーのキャッシュをクリアしてください。

a）VGA は米国 InternationalBusinessMachines

Corporation の登録商標です。

b）Mac（Macintosh）は AppleInc. の登録商標です。

c）VESA は VideoElectronicsStandardsAssociation

d）VESACoordinatedVideoTiming

･ HDTV信号を入力する場合、同期信号は 3 値同期信

号を HD15（RGB/COMPONENT）IN 端子（D-sub

15 ピンコネクター）の 2番ピンに入力してくださ

･ 本機で DVD 信号を入力した場合、画像の色を薄く

感じたら、「画質/音質」メニューの「色の濃さ」

･ 位相を再調整すると解像度が低下します。

･ Mac の信号は、デジタル RGB 信号入力では、保証

･ ＊の信号は、デジタル RGB 信号入力端子に入力で

･ コンポジットシンク信号は左記の信号一覧の 2、4、

5、7、12、13、14 に対応します。

･ カラーバーストのないビデオ信号は保証されませ

VGA（VGATEXT） 31.5 70

480/60I（例） コンポーネント信号が入力さ

NTSC（例） ビデオ信号が入力されていま

信号がありません。 入力信号がありません。

Component Component 入力が選択され

HD15RGB HD15入力が選択されてい

HDMI HDMI 入力が選択されていま

パネル方式 a-Si：TFTActiveMatrixLCD

1,366ドット（水平）×768ライン

1,920ドット（水平）×1,080ライン

1,920ドット（水平）×1,080ライン

1,920ドット（水平）×1,080ライン

サンプリング 13.5MHz〜162MHz

画面サイズ FWD-32B1：31.5（V）型（対角

FWD-42B2：42.02（V）型（対角

AUDIO AUDIOOUT（L/R）RCA 型

VIDEO VIDEOINBNC型（× 1）

VIDEOOUTBNC型（×1）

コンポジットビデオ1Vp-p±2

HD15（RGB/COMPONENT）IN D-sub15 ピン（凹）（× 1）

HD15（RGB/COMPONENT）OUT D-sub15 ピン（凹）（× 1）

SPEAKER スピーカー出力（L/R）

消費電力 FWD-32B1：110W（最大）

保存・輸送条件 温度：− 10 〜＋ 40℃

スピーカーSS-SPG02（FWD-32B1

本機の仕様および外観は、改良のため予告なく

変更することがありますが、ご了承ください。

本機は「高調波電流規格 JISC61000-3-2適合

コンポーネント信号を入力する際は 13、14 ピンに同

期信号を入力しないでください。画像が正しく表示さ

本機は「JISC61000-3-2適合品」で

JISC61000-3-2適合品とは、日本工

業規格「電磁両立性 - 第 3-2部：

（1 相当たりの入力電流が 20A 以

この装置は、クラス B 情報技術装置です。こ

の装置は、家庭環境で使用することを目的と

ジョン受信機に近接して使用されると、受信

障害を引き起こすことがあります。取扱説明

お使いになる前に、必ず動作確認を行ってく

ださい。故障その他に伴う営業上の機会損失

等は保証期間中および保証期間経過後にかか

わらず、補償はいたしかねますのでご了承く

M MailAccount（メールアカウン

P Password（パスワード）37

Outgoing Mail Server （SMTP）：

4 VGA （VGA TEXT） 31.5 70

@ 85Hz （CVT） 43.0 85

AUDIO AUDIO OUT （L/R）

VIDEO VIDEO IN BNC （× 1）
