ASRock FM2A88M Extreme4+ マザーボードをお買い上げいただきありがとうございます。本製品は、弊社の厳しい品質管理の下で製作されたマザーボードです。本製品は、弊社の品質と耐久性の両立という目標に適合した堅牢な設計により優れた性能を実現します。このクイックインストレーションガイドには、マザーボードの説明および段階的に説明したインストレーションの手引きが含まれています。マザーボードに関するさらに詳しい情報は、「サポート CD」のユーザーマニュアルを参照してください。

マザーボードの仕様および BIOS ソフトウェアは、アップデートされることが有りますので、マニュアルの内容は、予告なしに変更されることがあります。本マニュアルに変更が有った場合は、弊社のウェブサイトに通告なしに最新版のマニュアルが掲載されます。最新の VGA カードおよび CPU サポートリストもウェブサイトでご覧になれます。ASRock 社ウェブサイト: http://www.asrock.com
このマザーボードに関連する技術サポートが必要な場合、当社の Web サイトにアクセスし、使用しているモデルについての特定情報を見つけてください。 www.asrock.com/support/index.asp

1.1 パッケージ内容

ASRock FM2A88M Extreme4+ マザーボード (Micro ATX フォームファクター)

ASRock FM2A88M Extreme4+ クイックインストレーションガイド

ASRock FM2A88M Extreme4+ サポート CD

2 x シリアル ATA (SATA) データケーブル(オプション)

1 x I/0 パネルシールド

1.2 仕様

プラットフ - Micro ATX フォームファクター- オール固体コンデンサー設計
A スタイル - Home Cloud
CPU - Socket FM2+ 95W / FM2 100W プロセッサのサポート- 4 + 2 電源位相設計
エップセット - AMD A88X (Bolton-D4)
メモリー - デュアルエャンネル DDR3 メモリーテクノロジー- DDR3 DIMM スロット x 4- DDR3 1866/1600/1333/1066 non-ECC,un-buffered メモリーに対応- システムメモリの最大容量:64GB- Intel® Extreme Memory Profile (XMP)1.3/1.2 をサポート- AMD Memory Profile (AMP) をサポート
拡張スロット - 1 x PCI Express 3.0 x16 スロット (PCIE1: x16 モード)* PCIE 3.0 は FM2+ CPU でのみサポートされます。FM2 CPUでは、PCIE 2.0 のみをサポートします。- 1 x PCI Express 2.0 x16 スロット (PCIE3: x4 モード)- 1 x PCI Express 2.0 x1 スロット- 1 x PCI スロット- AMD Quad CrossFireXTM、CrossFireXTM および Dual Graphics に対応
グラフィック - A シリーズ APU に統合された AMD Radeon HD 8000/7000シリーズグラフィックス- FM2+ CPU を搭載した DirectX 11.1、Pixel Shader 5.0。FM2 CPU を搭載した DirectX 11、Pixel Shader 5.0。- 最大の共有メモリ 2GB- 3 つの VGA 出力オプション:D-Sub、DVI-D、HDMI- 3 台のモニターをサポート- 1920x1200 @ 60Hz の最大解像度で HDMI をサポート- 2560x1600 @ 60Hz の最大解像度で Dual-link DVI-D をサポート- 1920x1200 @ 60Hz の最大解像度で D-Sub をサポート- オート・リップシンク、ディープカラー(12bpc)、xvYCC、HBR(High Bit Rate)オーディオ、HDMI (HDMI 準拠モニタが必要)をサポート- HDMI 搭載 Blu-ray Stereoscopic 3D 対応- AMD Steady VideoTM 2.0 のサポート:家庭 / オンラインビデオの自動ジッター低減用の新しいビデオポストの処理機能- HDCP 機能、DVI-D ポートおよび HDMI ポートをサポート- 1080p Blu-ray (BD) 再生サポート、DVI-D ポートおよび HDMIポートをサポート
オーディオ - 7.1 CH HD オーディオ、コンテンツプロテクション付き(Realtek ALC892 オーディオコーデック)- プレミアムブルーレイオーディオサポート
LAN - PCIE x1 ギガビット LAN 10/100/1000 Mb/ 秒- クアルコム® アセロス® AR8171- クアルコム® アセロス® セキュリティウェイクオンインターネットテクノロジーをサポート- ウェイクオンラインをサポート- エネルギー効率のよいイーサネット 802.3az をサポート- PXE をサポート
リアパネル I/O - PS/2 マウス / キーボードポート x 1- D-Sub ポート x 1- DVI-D ポート x 1- HDMI ポート x 1- 光学 SPDIF 出力ポート x 1- Ready-to-Use USB 2.0 ポート x 4- Ready-to-Use USB 3.0 ポート x 2(AMD A88X (Bolton-D4))- LED(ACT/LINK LED および SPEED LED)付きRJ-45 LAN ポート x 1- オーディオジャック:後部スピーカー、中央低音、入力、前部スピーカー、マイク入力	I/O Panel
ストレージ - 8 x SATA3 6.0Gb/ 秒コネクタが、RAID (RAID 0、RAID 1、RAID 5 および RAID 10)、NCQ、AHCI および “Hot Plug”(ホットプラグ) 機能をサポート
コネクター - IR ヘッダー x 1- プリントポートヘッダ x 1- COM ポートヘッダ x 1- シャーシ侵入ヘッダ x 1- TPM ヘッダー x 1- 電源 LED ヘッダー x 1- CPU ファンコネクタ x 2 (4 ピン x 1、3 ピン x 1)- シャーシファンコネクタ x 1 (4 ピン)- 電源ファンコネクタ x 1 (3 ピン)- 24 ピン ATX 電源コネクター x 1
-8ピン12V電源コネクターx1-フロントパネルオーディオコネクターx1-USB 2.0ヘッダー(USB 2.0用6ポートをサポート)x3-AMD A88X(Bolton-D4)のUSB 3.0ヘッダー(USB 3.0用2ポートをサポート)x1
BIOS関連機能-64Mb AMI UEFI Legal BIOS、多言語GUIサポート付き-プラグ&プレイをサポート-ACPI 1.1準拠ウェイクアップイベント-jumperfreeモードサポート-SMBIOS 2.3.1サポート-DRAMおよびCPUブリッジ電圧
サポートCD-ドライバー、ユーティリティ、アンチウイルスソフトウェアハードウェア(体験版)、CyberLink MediaEspresso 6.5試用版、Google Chrome BrowserおよびToolbar、Start8(30日トライアル版)
モニター-CPU温度検知-マザーボード温度検知-CPUファンタコメータ-シャーシファンタコメータ-CPU/シャーシ静音ファン-CPU/シャーシファンマルチ速度制御-ケースオープン検出-電源モニター:+12V,+5V,+3.3V,Vcore
OS-Microsoft®Windows®8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit
認証-FCC,CE,Microsoft®WHQL認証済み-ErP/EuP対応(ErP/EuP対応の電源装置が必要です)

* 製品の詳細については、http://www.asrock.com を御覧なさい。

1.3 ジャンパ設定

右の図はジャンパがどのように設定されているかを示します。ジャンパキャップがピンに置かれている場合、ジャンパは“ショート”になります。ジャンパキャップがピンに置かれていない場合、ジャンパは“オープン”になります。右の図で、3ピンジャンパで、1-2ピンを“ショート”的場合、これらの2つのピンにジャンパキャップを置きます。

Short

Open

ジャンパ

設定 說明

CMOS の消去ジャンパ

(CLRCMOS1)

( ページ 2 アイテム 9 参照)

デフォルト設定

CMOS の消去

注：CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリセットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待ってから、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリアする必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモしてください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。

CMOSをクリアすると、ケースオープンが検出されることがあります。BIOS オプションの「Clear Status」(ステータスのクリア)を変更して、直前のシャーシ・イントルージョン・ステータスの記録を消去してください。

1.4 オンボードのヘッダとコネクタ類

オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタにジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場合があります。

シリアル ATA3 コネクタ これら 8 本のシリアル ATA3 SATA3_1: ページ 2, アイテム 16 を参照 SATA3_2: ページ 2, アイテム 17 を参照 レーデバースに使用する SATA SATA3_3: ページ 2, アイテム 15 を参照 データケニルに対応しています SATA3_4: ページ 2, アイテム 14 を参照 す。現在の SATA3 インタフェー SATA3_5: ページ 2, アイテム 13 を参照スの最大データ転送速度は SATA3_6: ページ 2, アイテム 12 を参照6.0 Gb/sです。 SATA3_7: ページ 2, アイテム 10 を参照 SATA3_8: ページ 2, アイテム 11 を参照 SATA3_2 SATA3_4 SATA3_1 SATA3_3

USB 2.0 ヘッダ I/O パネルには、デフォルトの4 (9 ピン USB_5_6) つの USB 2.0 ポート以外に、この ページ 2, アイテム 21 を参照 マザーボードに 3つの USB 2.0 ヘッダが搭載されています。それ ぞれの USB 2.0 ヘッダは 2つの USB 2.0 ポートをサポートできま

(9 ピン USB_7_8) ページ 2, アイテム 22 を参照 (9 ピン USB_9_10) ページ 2, アイテム 23 を参照

USB 3.0 ヘッダ I/O パネルには、デフォルトの 2 つの (19 ピン USB3_3_4) USB 3.0 ボート以外にこのマザーボ ページ 2, アイテム 8 を参照 IntA_P3_SSRX- ○○ IntA_P4_SSRX+ されています。それぞれの USB 3.0 ヘッダは 2 つの USB 3.0 ホッダは イスをサ ポートできます。 IntA_P3_SSTX+ ○○ GND GND ○○ IntA_P4_D- IntA_P3_D- ○○ IntA_P4_D+ IntA_P3_D+ ○○ DUMMY

ードに 1 つの USB 3.0 ヘッダが搭載

赤外線モジュールコネクタ

(5 ピン IR1)

ページ 2, アイテム 27 を参照

このコネクタは赤外線の無線送受信モジュールに対応します。

フロントオーディオパネルコネクタ

(9 ピン IID_AUDIO1)

ページ 2, アイテム 28 を参照

このコネクタは、オーディオ機器

PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

との便利な接続とコントロールを可能にするフロンとオーディオパネルのためのインターフェイスです。

1. ハイディフィニションオーディオはジャックセンシングをサポートしますが、正しく機能するためにシャーシのパネルワイヤがHADをサポートする必要があります。このマニュアルとシャーシのマニュアルの指示に従って、システムを取り付けてください。

2. AC'97 オーディオパネルを使用する場合、次のように前面パネルのオーディオヘッダに取り付けてください。

A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. Ground (GND) を Ground (GND) に接続します。
D. MIC_RET と OUT_RET はオーディオパネル専用です。
AC'97 オーディオパネルに接続する必要はありません。

E. フロントマイクを有効化するには。

Windows

^® 8 / 8 64-bit / 7 / 7 64-bit OS の場合：

Realtek コントロールパネルから

"FrontMic" ( フロントマイ

ク）タブを開きます。

"Recording Volume"(録音音量)を調

整します。

システムパネルコネクタ

(9 ピン PANEL1)

ページ 2, アイテム 18 を参照

PLED + PLED- PWRBTN # GND 1 DUMMY RESET # GND HDLED- HDLED +

このコネクタは数種類のシステムフロントパネルの機能を提供します。

シャーシに付いている電源スイッチ、リセットスイッチ、システムステータスインジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。ケーブルを接続する前にピンの正負極性にご注意ください。

PWRBTN（電源スイッチ）: 前面パネルに付いている電源スイッチに接続します。電源スイッチによるシステム電源オフ方法を設定して変更することも可能です。 RESET（リセットスイッチ）: シャーシの前面パネルに付いているリセットスイッチに接続します。コンピュータがフリーズし、正常な再起動をしない場合は、リセットスイッチを押してコンピュータを再起動します。

PLED ( システム電源 LED): シャーシの前面パネルに付いている電源ステータスインジケータに接続します。LED は、システムが動作しているときに点灯します。LED はシステムが S1 スリープ状態のときに点滅します。システムが S3 または S4 スリープ状態になるか、電源オフ（S5）になると、LED は消灯します。

HDLED（ハードドライブアクティビティ LED）: シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続します。LED は、ハードドライブがデータの読み込みまたは書き込み動作をしているときに点灯します。

前面パネルのデザインはシャーシによって異なります。前面パネルモジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ LED、スピーカーなどから構成されています。シャーシの前面パネルモジュールをこのヘッダに接続する際は、ワイヤとピンの割り当てが正しく対応していることを確認してください。

シャーシスピーカーヘッダ

(4 ピン SPEAKER1) ダを接続してください ページ 2, アイテム 20 を参照

シャーシのスピーカーとこのヘッ

電源 LED ヘッダー シャーシ電源 LED をこのヘッダーに

(3 ピン PLED1) 接続し、システム電源スポーツ体を ページ 2, アイテム 19 を参照 示すようにして PLED さい。LED はシ

ステムが動作中の際にオンになります。S1 ステータスでは LED は点滅し続けます。S3/S4 ステータス、または S5 ステータス（電源オフ）の場合、LED は消灯します。

シャーシおよび電源ファンコネクタ

(4 ピン CIIA_FAN1)

ページ 2, アイテム 30 を参照

(3 ピン PWR_FAN1)

ページ 2, アイテム 1 を参照

CHA_FAN_SPEED +12V GND FAN_SPEED_CONIKOI +12V GND PWR_FAN_SPEED

ファンケーブルをファンコネクタ

に接続し、黒いワイヤをアースピ

ンに合わせてください。

CPU ファンコネクタ このコネクタにはNGSHEED コロナケー

(4 ビン CPU_FAN1) ブルを接続します。黒SPEEDードは

ページ 2, アイテム 3 を参照 アースピンに接続してください。

このマザーボードでは 4 ビン CPU ファン（クワイエットファン）がサポートされていますが、

ファン速度コントロール機能がない場合でも、3 ビン CPU ファンは正常に作動します。3

ビン CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、

ピン 1-3 に接続してください。

接続されたピン 1-3

3 ピンファンのインストール

(3 ピン CPU_FAN2)

ページ 2, アイテム 1 を参照

ATX パワーコネクタ ATX 電源コネクタを接続します。

(24 ピン ATXPWR1)

ページ 2, アイテム 7 を参照

このマザーボードには 24 ピン ATX 電源コネクタが装備されており、

従来の 20 ピン ATX 電源装置を採用している場合でも作動します。

20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と共に電源装置にプラグを差し込みます。

12

20 ピン ATX 電源装置の取り付け

ATX 12V コネクタ

このコネクタには CPU に Vcore 電

(8 ピン ATX12V1) 源を供給できるように、ATX8 12V

ページ 2, アイテム 2 を参照 プラグを備えたサワーサプライを

接続する必要があることに注意し 1 5

てください。接続に問題があると、電源

は正しく供給されません。

このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、従来の 4-pin ATX

12V 電源でも動作できます。4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin

5 とともに差し込んでください。

4-Pin ATX 12V 電源の取り付け

シリアルポートヘッダ

(9 ピン COM1) ジュールをサポートします

ページ 2, アイテム 26 を参照

この COM1 ヘッダは、シリアルポートモ

ケース侵入ヘッダ このマザーボードはケースオープン 信

(2 ピン Cl1)

検出機能に対応しており、シャーシ

ページ 2, アイテム 29 を参照 カバーが取り外されているかどうか

を検出します。この機能は、

シャーシ侵入検出設計を組み込んだ

シャーシを必要とします。

プリントポートヘッダ

(25 ビン LPT1)

ページ2, アイテム 25 を参照

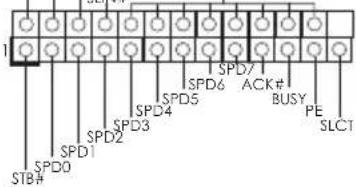

AFD# ERROR# PINIT# SLIN# GND SPD5 SPD6 SPD7 AC K# BUSY PE SLCT SPD0 SPD1 SPD2 SPD3 SPD4 SPD5 SPD6 SPD7 STB# 1

これはプリントポートケーブル用のインターフェイスで、プリンタデバイスの接続を可能にします。

TPM ヘッダー

(17 ピン TPMS1)

ページ2, アイテム 24 を参照

ワード、データを安全に保管する

できます。TPM システムはまた、ネット

ワークセキュリティを高め、デ

明書を保護し、プラットフォー。

性を保証します。

PC1CLK FRAME PCIRSP# LAD3 +5V LAD0 +3VSB GND S_PAROWN# SEPHQ# GND PCDATA_MAIN SMILCK GND 无主

このコネクターはトラステッドプラット

フォームモジュール(TPM)システムを

サポートし、鍵、デジタル証明書、パス

1. 主板简介

丙條 Serial ATA(SATA) 敷據線（選配）

- 坳 I/0 搜板

1.2 主機板規格

支援可停 USB 2.0 接口。USB_PWR

(9 针 USB_7_8)

(见第2页第22项)

(9 金 USB_9_10)

(見第2頁第23項)

USB_PWR P-8 P+8 GND DUXARAV 1 GND P+7 P-7 USB_PWR

系統面板接頭 口接各種不阳燈，電源開關及

(9 金⊥ PANEL1)

(見第2頁第18項)

PLED- PWRBTN # GND 1 DUMMY RESET# GND HDLED- HDLED+

重啟鍵等各種連線。

重開開關、電源指示燈、硬礫活動指示燈、喇叭籌載。將您的機

(4 金 ^1 SPEAKER1)

(見第2頁第20項)

頭。

(3 金 CPU_FAN2) (见第 2 部第 4 項)

4-Pin ATX 12V 電源安裝説明

(25 金 LPT1) 便您連接印表N機設備。 GND

(见第2页第25项)

SPD0 STB4 SPD1 SPD2 SPD3 SPD4 SPD5 SPD6 SPD7 ACK# BUSY PE SLCT
