用户手册 FM2A88M Extreme4+ ASROCK
(19핀USB3_3_4)USB3.0포트 电压와이도-파E로RX-
(2페이지,8번 항목 참조) IntA_P3_SSRX-IntA_P4_SSRX+IntA_P3_SSRX+IntA_P4_SSRX+


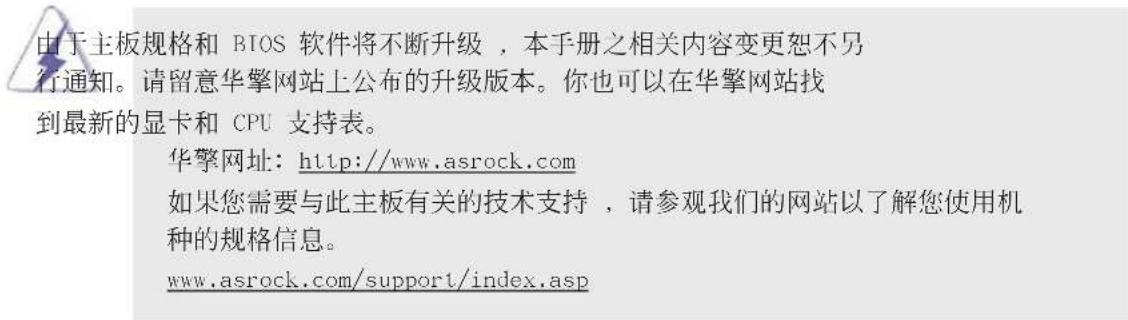

由于主板规格和 BIOS 软件将不断升级,本手册之相关内容变更恕不另行通知。请留意华擎网站上公布的升级版本。你也可以在华擎网站找到最新的显卡和 CPU 支持表。 华擎网址:http://www.asrock.com 如果您需要与此主板有关的技术支持,请参观我们的网站以了解您使用机种的规格信息。 www.asrock.com/support/index.asp1.1 包装盒内物品
华擎 FM2A88M Extreme4+ 主板(Micro ATX 规格)
华擎 FM2A88M Extreme4+ 快速安装指南
华擎 FM2A88M Extreme4+ 支持光盘
两条 Serial ATA(SATA) 数据线(选配)
一块 I/O 挡板
1.2 主板规格
| 架构 - Micro ATX 规格- 全固态电容器设计 | |
| A-Style - 家庭云 | |
| 处理器 - 支持 Socket FM2+ 95W / FM2 100W 处理器- 4 + 2 电源相位设计 | |
| 芯片组 - AMD A88X (Bolton-D4) | |
| 系统内存 - 支持双通道 DDR3 内存技术- 配备 4 个 DDR3 DIMM 插槽- 支持 DDR3 1866/1600/1333/1066 non-ECC、un-buffered 内存- 最高支持 64GB 系统容量- 支持 Intel ® Extreme Memory Profile(XMP)1.3/1.2- 支持 AMD Memory Profile(AMP) | |
| 扩展插槽 - 1 x PCI Express 3.0 x16 插槽 (PCIEl: x16 模式)* 仅 FM2+ CPU 支持 PCIe 3.0。对于 FM2 CPU,只支持PCIE 2.0。- 1 x PCI Express 2.0 x16 插槽 (PCTE3: x4 模式)- 1 x PCI Express 2.0 x1 插槽- 1 x PCI 插槽- 支持 AMD Quad CrossFireXTM、CrossFireXTM 和双显卡技术 | |
| 板载显卡 - A- 系列 APU 中集成 AMD Radeon HD 8000/7000 系列图形-DirectX 11.1、Pixel Shader 5.0 (FM2+ CPU)。- DirectX 11、Pixel Shader 5.0 (FM2 CPU)。- 最大共享内存 2GB- 支持三个 VGA 输出选项:D-Sub、DVI-D 和 HDMI- 支持三显示器- 支持 HDMI,最高分辨率达 1920x1200 @ 60Hz- 支持 Dual-link DVI-D,最高分辨率达 2560x1600 @ 60Hz- 支持 D-Sub,最高分辨率达 1920x1200 @ 60Hz- 支持 HDMI,可支持 Auto Lip Sync、Deep Color (12bpc)、xvYCC 与 HBR(高位速音频)(需配备兼容 HDMI 的显示器)- 支持蓝光立体 3D 和 HDMI- 支持 AMD Steady Video TM 2.0:最新视频后处理能力,可为家庭 / 在线视频提供自动降低抖动的功能- 通过 DVI-D 和 HDMI 接口支持 HDCP 功能- 通过 DVI-D 和 HDMI 接口可播放 1080 线蓝光光盘(BD) | |
| 音效 - 具有内容编解码器)- 优质 Blu-ray | 保护功能的 7.1 CH 高清音频(Realtek ALC892 音频音频支持 |
| 板载 LAN 功能- Qualcomm- 支持 Qualcomm- 支持 Wake-On-LAN(网上唤醒)- 支持高能效以太网 802.3az- 支持 PXE | PCIE x1 Gigabit LAN 10/100/1000 Mb/s®Atheros® AR8171®Atheros® 网上安全唤醒技术 |
| Rear Panel I/O I/O - 1 个 PS/2(后面板输入 /输出接口) - 1 个 HDMI 接口- 1 个光纤 SPDIF 输出接口- 4 个可直接使用的 USB 2.0 接口- 2 个可直接使用的 USB 3.0 接口(AMD A88X (Bolton-D4))- 1 个 RJ-45 局域网接口与 LED 指示灯(ACT/LINK LED 和SPEED LED)- 高保真音频插孔:后置喇叭 / 中置喇叭 / 低音喇叭 / 音频输入/ 前置喇叭 / 麦克风 | 界面鼠标 / 键盘接口- 1 个 D-Sub 接口个 DVI-D 接口- 1 个 HDMI 接口- 1 个光纤 SPDIF 输出接口- 4 个可直接使用的 USB 2.0 接口- 2 个可直接使用的 USB 3.0 接口(AMD A88X (Bolton-D4))- 1 个 RJ-45 局域网接口与 LED 指示灯(ACT/LINK LED 和SPEED LED)- 高保真音频插头:后置喇叭 / 中置喇叭 / 低音喇叭 / 音频输入/ 前置喇叭 / 麦克风 |
| 存储 - 8 x SATA3 6.0Gb/s 连接头,支持 RAID (RAID 0, RAID 1,RATD 5 和 RAID 10),NCQ,AHCI 和热插拔功能 | |
| 连接头- 1 x 打印机端口接针- 1 x 串行接口- 1 x 机箱开启警告功能接针- 1 x TPM 接针- 1 x 电源指示灯连接排针- 2 x CPU 风扇接头(1 x 4 针,1 x 3 针)- 1 x 机箱风扇接头(4 针)- 1 x 电源风扇接头(3 针)- 1 x 24 针 ATX 电源接头- 1 x 8 针 12V 电源接头- 1 x 前置音频面板接头- 3 x USB 2.0 接口(可支持 6 个额外的 USB 2.0 接口)- 1 x AMD A88X (Bolton-D4) 的 USB 3.0 接针(可支持 2 个额外的 USB 3.0 接口) | - 1 x 红外线模块接头 |
| BIOS - 64Mb AMT- 支持即插即用(Plug and Play,PnP)- ACPI 1.1 电源管理唤醒功能- 支持 jumperfree 免跳线模式- SMBIOS 2.3.1 支持- DRAM 和 CPU 电压多功能调节器 | UEFI Legal BIOS,具有多语言 GUI 支持 |
| 支持光盘 -MediaEspresso Start8(30 天试用版) | 驱动程序、工具软件、杀毒软件(测试版本)、CyberLink 6.5 试用版、Chrome 谷歌浏览器和工具栏、 |
| 硬件监控器 -CPU 温度侦测- 机箱温度侦测- CPU 风扇转速计- 机箱风扇转速计- CPU/ 机箱静音风扇- CPU/ 机箱风扇多速控制- 机箱开启侦测- 电压范围:+12V、+5V、+3.3V、核心电压 | |
| 操作系统 - Microsoft® Windows® 8.1 32 位元 /8.1 64 位元 /8 32 位元8 64 位元 /7 32 位元 /7 64 位元适用于此主板 | |
| 认证 - FCC, CE,- 支持 ErP/EuP( | WHQL需要同时使用支持 ErP/EuP 的电源供应器) |
* 请参阅华擎网站了解详细的产品信息:http://www.asrock.com
1.3 跳线设置
插图所示的就是设置跳线的方法。当跳线
帽放置在针脚上时,这个跳线就是“短
接”。如果针脚上没有放置跳线帽,这个
跳线就是“开路”。插图显示了一个3针
脚的跳线,当跳线帽放置在针脚 1 和针脚 2 之间时就是“短接”。

Short

Open

接脚 设定
清除 CMOS
(CLRCMOS1, 3 针脚跳线)
(见第2页第9项)

默认设置

清除 CMOS
注意:C LRC MOS1 允许您清除 CMOS 中的数据。如要清除并将系统参数恢设置,请关闭计算机,然后从电源插座上拔掉电源线。等待 15 秒后,使用跳
线帽将 C LRC M O S1 上的插针 2 和插针 3 短接 5 秒。但是,请勿在更新 B I OS 后立即清除 CMOS。如果需要在更新 B I OS 后立即清除 CMOS,必须在执行 CMOS 清除操作之前,先启动然后关闭系统。请注意,只有取出 CMOS 电池,密码、日期、时间、用户默认配置文件、1394 GUID 和 MAC 地址才会被清除。

如果您清除了CMOS,机箱开启功能可能会被侦测到。请调节BIOS选项“Clear Status”(清除状态)清除之前机箱防盗侦测状态的纪录。
1.4 板载接头和接口

板载接头和接口不是跳线。切勿将跳线帽放置在这些接头和接口上。将跳线帽放置在接头和接口上将会导致主板的永久性损坏!
Serial ATA3 接口 这里有八组 Serial ATA3
(SATA3_1: 见第 2 页第 16 项) (SATA3) 接口支持 Serial
(SATA3_2: 见第 2 页第 17 项) (SATA) 数据线作为内部储存
(SATA3_3: 见第 2 页第 15 项) 设置。目前,SATA界面理论
(SATA3_4: 见第 2 页第 14 项) 上可提供高达 6.0Gb/s 的数
(SATA3_5: 见第 2 页第 13 项) 据传输速率
(SATA3_6: 见第 2 页第 12 项) SATA3_2 SATA3_4
(SATA3_7: 见第 2 页第 10 项)
(SATA3_8: 见第 2 页第 11 项)
(9 针 USB_5_6) 认 USB 2.0 接口之外, 这款
(见第2页第21项)主板有三组USB2.0接针。
这组 USB 2.0 接针可以支持 两个 USB 2.0 接口。
(9 针 USB_7_8)
( 见第 2 页第 22 项 )
(见第2页第23项)


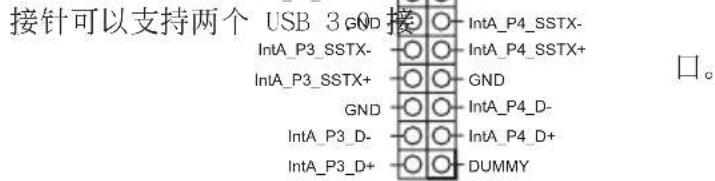

USB_PWR P-10 P+10 GND DUMMY 1 P-9 GND P+9 USB_PWRUSB 3.0 扩展接头 除了位於 I/O 面板的两个默认
(19 针 USB3_3_4) USB 3.0 接口之外,这款主板有
(见第2页第8项)一组IntA_P3_SSRX+接针。这组USB 3.0
(5 针 IR1) 线发送和接受红外线的
(见第 2 页第 27 项) 模块。

前置音频面板接头 可以方便连接音频设备。
(9 针 HD_AUD101)
(见第2页第28项)
-
高保真音频(High Definition Audio,HDA)支持智能音频接口检测功能(Jack Sensing),但是机箱面板的连线必须支持 HDA 才能正常使用。请按我们提供的手册和机箱手册上的使用说明安装您的系统。
-
如果您使用 AC'97 音频面板,请按照下面的步骤将它安装到前面板音频接针: A. 将 Mic_IN(MIC) 连接到 MIC2_L。
B. 将 Audio_R(RIN) 连接到 OUT2_R,将 Audio_L(LIN) 连接到 OUT2_L。
C. 将 Ground(GND) 连接到 Ground(GND)。
D. MTC_RET 和 OUT_RET 仅用于 HD 音频面板。您不必将它们连接到 AC'97 音频面板。
E. 开启前置麦克风。
在 Windows ^® 8 / 8 64 位元 / 7 / 7 64 位元操作系统中:在 Realtek 控制面板中点击“FrontMic”。调节“Recording Volume”。
系统面板接头
(9 针 PANEL1)
(见第2页第18项)

根据下面的针脚说明连接机箱上的电源开关、重启按钮与系统状态指示灯到这个排针。根据之前请注意针脚的正负极。
PWRBTN(电源开关):
连接机箱前面板的电源开关。您可以设置用电源键关闭系统的方式。
RESET(重启开关):
连接机箱前面板的重启开关。当电脑死机且无法正常重新启动时,可按下重启开关重新启动电脑。
PLED(系统电源指示灯):
连接机箱前面板的电源状态指示灯。当系统运行时,此指示灯亮起。
当系统处于 S1 待机模式时,此指示灯保持闪烁。当系统处于 S3/S4 待
机模式或关机(S5)模式时,此指示灯熄灭。
HD LED(硬盘活动指示灯):
连接机箱前面板的硬盘动作指示灯。当硬盘正在读取或写入数据时,
此指示灯亮起。
前面板设计因机箱不同而有差异。前面板模块一般由电源开关、
重启开关、电源指示灯、硬盘动作指示灯、喇叭等构成。将您的机
箱前面板连接到此排针时,请确认连接线与针脚上的说明相对应。
机箱喇叭接头 请将机箱喇叭连接到这个接
(4 针 SPEAKER1)
(见第2页第20项)

头。
电源指示灯连接排针 请将机箱电源指示灯连接到
(3 针 PLED1) 这一排针,以指示系统电源
(见第2页第19项)状态。当系统在运行时,
LED 指示灯亮。在 S1 模式
下,LED 指示灯会不停闪
烁。在 S3/S4 或 S5 模式(关
机)下,LED 指示灯会熄灭。
机箱,电源风扇接头
(4 针 CHA_FAN1)
(见第2页第30项)相接。
(3 针 PWR_FAX1)
( 见第 2 页第 1 项 )
请将风扇连接线接到这个


接头,并让黑线与接地的针脚
CPU 风扇接头
(4 针 CPU_FAN1)
(见第2页第3项)

请将 CPU 风扇连接线接到这个接头,并让黑线与接地的针脚相接。

虽然此主板支持 4-Pin CPU 风扇(Quiet Fan,静音风扇),但是没有调速功能的 3-Pin CPU 风扇仍然可以在此主板上正常运行。如果您打算将 3-Pin CPU 风扇连接到此主板的 CPU 风扇接口,请将它连接到 Pin 1-3。
Pin 1-3 连接 3-Pin 风扇的安装

(3 针 CPU_FAN2)
(见第2页第4项)

ATX 电源接头 请将 ATX 电源供应器连接到这
(24 针 ATXPWR1) 个接头。
( 见第 2 页第 7 项 )


虽然此主板提供 24-pin ATX 电源接口,但是您仍然可以使用传统的 20-pin ATX 电源。为了使用 20-pin ATX 电源,请顺著 Pin 1 和 Pin 13 插上电源接头。
12

20-Pin ATX 电源安装说明
ATX 12V 接头 请将一个 ATX 12V 电源供应
(8 针 ATX12V1) 器接到这个接头。
(见第2页第2项)


虽然此主板提供 8-pin ATX 12V 电源接口,但是您仍然可以使用传统的 4-pin ATX 12V 电源。为了使用 4-pin ATX 12V 电源,请顺著 Pin 1 和 Pin 5 插上电源接头。
4-Pin ATX 12V 电源安装说明

串行接口连接器 这个 COM1 端口支持一个串行
(9 针 COM1) 接口的外设。
( 见第 2 页第 26 项 )
(2 针 C11) 能,可侦测机箱盖是否被移动
(见第 2 页第 29 项)。此功能需机箱具备机箱开
启侦测设计。

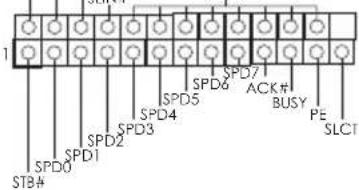

打印机端口接针 这是一个连接打印机端口的
(25 针 LPT1) 接口,方便您连接打印机设
( 见第 2 页第 25 项 )
TPM 接针 此接头支援信赖平台模组(TPM)
(17 针 TPMS1) 系统,可确保储存套钥、数位凭
(见第2页第24项)证、密码及资料的安全。TPM系统
也能强化网路安全、保护数立身
分并确定平台完整性。
依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」,电子信息产品应进行标示,藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定,您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。
有毒有害物质或元素的名称及含量说明
若您欲了解此产品的有毒有害物质或元素的名称及含量说明,请参照以下表格及说明。
| 部件名称铅(Pb) | 有害物质或元素 | |||||
| 镉(Cd) | 汞(Hg) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | ||
| 印刷电路板及电子组件 | X | O | O | O | O | O |
| 外部信号连接头及线材 | X | O | O | O | O | O |
O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求,然该部件仍符合欧盟指令 2002/95/EC 的规范。
备注:此产品所标示之环保使用年限,系指在一般正常使用状况下。
1. 主機板簡介
謝謝你採好了華聲 FM2A88M Extreme4+ 主機板,木主機板中華擎嚴格製造,品質可靠,穩定性好,能夠獲得卓越的性能。此快速安裝指導包括了主機板介紹和分步驟安裝指導。您可以直省支持光碟裡的使用,手用了解更詳細的資料。

由於主機板規格和 BIOS 軟體將不斷更新,水手鬥之相關內容變更恕不另行通知。請留意華聲樂站上公布的更新版本。你也可以在華聲樂站找到最新的顯示卡和 CPU 支授列表。
華華網址:http://www.asrock.com
如果您需要與此主機板有關的技術支援,請參觀我們的樂站以了解您使用機種的規格訊息。
華聲 FM2A88M Extreme4+ 快速安裝指南
華聲 FM2A88M Extreme4+ 支援光碟
| 架構 - Micro ATX 規格- 全同態電容設計 | |
| A-Style - 家庭雲 | |
| 處理器 - 支援插座 FM2+ 95W / FM2 100W 處理器- 4 + 2 電源相位設計 | |
| 晶片組 - AMD A88X (Bolton-D4) | |
| 系統記憶體 - 支援鍵通道 DDR3 記憶體技術- 4 径 DDR3 DIMM 插構- 支援 DDR3 1866/1600/1333/1066 non-ECC、un-buffered 記憶體- 最高支援 64GB 系統容量- 支援 Intel® Extreme Memory Profile(XMP)1.3/1.2- 支援 AMD Memory Profile(AMP) | |
| 擴充插槽 - 1 x PCI Express 3.0 x16 插槽 (PCIE1: x16 模式)* PCIE 3.0 简支援 FM2+ CPU。從* FM2 CPU 時,僅支援PCIE 2.0。- 1 x PCI Express 2.0 x16 插槽 (PCIE3: x4 模式)- 1 x PCI Express 2.0 x1 插槽- 1 x PCI 插槽- 支援 AMD Quad CrossFireXTM、CrossFireXTM和鍵顯卡技術 | |
| 壓建顯示 - A 系列 APU 整合 AMD Radeon HD 8000/7000 系列顯示晶片- FM2+ CPU 採* DirectX 11.1、Pixel Shader 5.0。FM2 CPU採* DirectX 1、Pixel Shader 5.0。- 最大共享記憶體 2GB- 支援三個 VGA輸出選項 :D-Sub、DVI-D 和 HDMI- 支援三個顯視器- 支援 HDMI,最常解析度達 1920x1200 @ 60Hz- 支援 Dual-link DVI-D,最常解析度達 2560x1600 @ 60Hz- 支援 D-Sub,最常解析度達 1920x1200 @ 60Hz- 支援 HDMI,可支援 Auto Lip Sync、Deep Color (12bpc)、xvYCC 與 HBR( 需位元率音效 )(需具備相容 HDMI 的鈕幕)- 支援使* HDMI播放藍光立體 3D 影像- 支援 AMD Steady VideoTM 2.0:最新影像後處理能力,回言家庭/線上影像提供自動降低千震的功能- DVI-D 和 HDMI接口支援 HDCP 功能- DVI-D 和 HDMI接口可播放 1080p 藍光光碟(BD) | |
| 音放 - 7.1 CH HD 音訊含內容保護(Realtek ALC892音訊轉碼器)功能- 帶階藍光音訊支援 | |
| 網路功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/sQualcomm®Atheros® AR8171- 支援 Qualcomm®Atheros® Security Wake On InternetTechnology- 支援樂路喚醒- 支援 Energy Efficient Ethernet 802.3az- 支援 PXE | |
| Rear Panel I/O界面I/O - 1 位 PS/2 滑鼠 / 鍵盤接口(後背板輸入 / - 1 位 D-Sub 接口輸出接口 ) - 1 位 HDMI 接口- 1 位光纖 SPDIF 輸出接口- 4 位可直接使的 USB 2.0 接口- 2 位可直接使的 USB 3.0 接口 (AMD A88X (Bolton-D4))- 1 位 RJ-45 高感接口與 LED 指示燈(ACT/LINK LED 和SPEED LED)- 帶清晰音放插孔:後置喇叭 / 個置喇叭 / 低音喇叭 / 音放輸入/ 前置喇叭 / 麥克壓 | |
| 儲存裝置 - 8 x SATA3 6.0Gb/s 接頭,支援 RAID (RAID 0, RAID 1,RAID 5 和 RAID 10), NCQ, AHCI 和熱插拔功能 | |
| 接頭 - 1 x 紅外線構組接頭- 1 x 印表機接針- 1 x 序列埠- 1 x 機殼開段警告功能接頭- 1 x TPM 接頭- 1 x 電源指示燈接頭- 2 x CPU 压部接頭(1 x 4 针,1 x 3 针)- 1 x 機箱壓部接頭(4 针)- 1 x 電源壓部接頭(3 针)- 1 x 24 针 ATX 電源接頭- 1 x 8 针 12V 電源接頭- 1 x 前置音放接頭- 3 x USB 2.0 接頭(四支援 6 個額外的 USB 2.0 接口)- 1 x AMD A88X (Bolton-D4) 的 USB 3.0 接頭(四支援 2 個額外的 USB 3.0 接口) | |
| BIOS - 64Mb AMI | UEFI Legal BIOS,具诸多國語言 GUI 支援(Plug and Play,PnP) |
| - 支援即插即插(ACPI 1.1 電源管理唤醒功能) | |
| - 支援 jumperfree 免跳線模式 | |
| - 支援 SMBIOS 2.3.1 | |
| - DRAM、CPU 電壓多功能請節 | |
| 支援光碟 - 騙動程式、工具軟體、防毒軟體(註*版本)、CyberLink MediaEspresso 6.5 試*版、Google Chrome Browser 和 Toolbar、Start8 (30 天註*) | |
| 硬體監控 - CPU 溫度偵測 | |
| - 機箱溫度偵測 | |
| - CPU 压磁轉速計 | |
| - 機箱區磁轉速計 | |
| - CPU/ 機箱靜音區磁 | |
| - CPU/ 機箱區磁多速控制 | |
| - 機殼開版偵測 | |
| - 電壓範圍:+12V,+5V,+3.3V,核心電壓 | |
| 操作系統 - Microsoft® Windows® 8.1 32 位元 /8.1 64 位元 /8 32 位元 /8 64 位元 /7 32 位元 /7 64 位元 | |
| 認證 - FCC, CE, | WHQL |
| - 支援 ErP/EuP(需要同時使*支援 ErP/EuP 的電源供應器) | |
* 請參閱華聲網站了解詳細的產品訊息:http://www.asrock.com
1.3 跳線設置
插圖所示的就是設置跳線的方法。當跳線帽放置在針腳上時,這個跳線就是“徑接”。如果針腳上沒有放置跳線帽,這個跳線就是“間路”。插圖顯示了一個3針腳的跳線,當跳線帽放置在針腳1和針腳2之間時就是“徑接”。

Short

Open

接聊 設定
清除 CMOS
(CLRCMOS1, 3 针攀砂须)
(見第2頁第9項)


默認設置


清除 CMOS
註:CLRCMOS1 口供您清除 CMOS 的資料。若要清除及重設系統參數並恢復當預設設定,請先關閉電腦電源,並從電源插座投下電源線,等待 15 秒鐘之後,使跳線幀使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS,您必須先開機再關機,然後再執行 CMOS 清除操作。請注意,只有在移除 CMOS 電池的情況下,密碼、日期、時曆、使用者預設設定檔、1394 GUID 及 MAC 位址才會清除。

如果您清除了CMOS,機散閡紋功能可能會被偵測到。請詳擊BIOS選項“Clear Status”(清除狀態)清除之前機散防盜偵測狀態的紀錄。
1.4 接頭

此類接頭是不“跳線帽連接的,計不要”跳線帽短接這些接頭。
跳頭帽不正確的放置將會導致主機板的永久性損壞!
接頭 圖示 說門
Serial ATA3 接口 這裡有八組 Serial ATA3 (SATA3_1: 见第 2 頁第 16 项) (SATA3) 接口 未授 SATA 數據 (SATA3_2: 见第 2 頁第 17 项) 線位总队部 調正設置 (SATA3_3: 见第 2 頁第 15 项) 日前 SATA3 取理 (SATA3_4: 见第 2 頁第 14 项) 口提供高速 6.0Gb/s 数据 (SATA3_5: 见第 2 頁第 13 项) 傳輸速率。 SATA3
(SATA3_6: 见第 2 頁第 12 項)
(SATA3_7: 见第 2 頁第 10 項)
(SATA3_8: 见第 2 頁第 11 项)
(9 错 USB_5_6) USB 2.0 接口之外,道歉
(见第2页第21项)主機板有三組USB 2.0接
針。每組 USB 2.0 接針可以 GND
USB 3.0 擊充接頭 除了位於 I/O 面板的兩倍 USB
(19 2 USB3_3_4) 3.0 接口之 bus 连载三楼4856-
(见第2页第8项)组 USB3.0 接到 這軍 USB3.0
接針可以支援兩個
USB 3.0 IntA_P3_SSTX- IntA_P4_SSTX-
IntA_P3_SSTX+ GND
GND-○○IntA_P4_D-
IntA_P3_D- IntA_P4_D+
IntA_P3_D+ DUMMY
Γ。
紅外線模組接頭 這個接頭支援一個選配的模
(5 钋 IR1)
(見第2頁第27項)外線。

組,已升夾無線傳輸和接收紅
前置音放接頭 可以方便連接音施爾借。
(9 钋 HD AUDI01)
(見第2頁第28項)
- 香清晰音放(High Definition Audio, HDA)支援智能音放接口检测功能(Jack Sensing),但是機箱面板的連線必須支持HDA才能正常使用。請按我們提供的手匣和機箱手匣上的使用說明安裝您的系統。
- 如果您使 AC' 97 音放面板,請按照下面的步驟將它安裝到前面板音放接針: A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 将 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET 和 OUT_RET 僅於 HD 首放面板。您不必將它們連接到 AC' 97 首放面板。
E. 開段前置麥氏座。
在 Windows
^® 8 / 8 64 位元 / 7 / 7 64 位元作業系統中:
在 Realtek 控制面板“點選” FrontMic”。調整” Recording Volume”。
請根據下面的哪位說明連接機箱上的電源閘關、重閘按鈕與系統狀態指示鑒到這個接頭。計先注意針腳的正負極。
PWRBTN(電源障關):
連接機箱前面板的電源閘關。您可以設定電源鏈關閉系統的方式。
RESET( 重開開關 ):
連接機箱前面板的查閱電端。當電端當機已無法正常重新啟動時,可按下查閱電端重新啟動電端。
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時,此指示燈亮起。
當系統處於 S1 待命模式時,此指示燈保持閃爍。當系統處於 S3/S4 待
命模式式腿機(S5)模式時,此指示登憶滅。
HD LED(硬碟活動指示燈):
連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取式寫入數據時,
此指示登亮起。
前面板設計因機箱不佔而有差異。前面板構組一般由電源開關、
箱前面板連接到此接頭時,請確認連接線與針腳上的說即相對應。
機箱喇叭接頭 請將機箱喇叭連接到這個接
電源指示燈接頭 許將機箱電源指示燈連接到
(3 针 PLED1) 此接頭,以指示系統的源物
(見第2頁第19項) 態。當系統正在運轉印時,
LED 指示燈亮。在 S1 模式
下,LED 指示燈會不停用
樂。在 S3/S4 武 S5 模式(關
機)下,LED指示燈會熄滅。
機箱,電源風氣接頭
(4 针 CHA_FAN1) 頭,並讓黑線與接口針腳
(見第2頁第30項) 相接。
(3 金 PWR_FAN1)
(見第2頁第1項)

CPU 匝氧接頭
(4 钉 CPU_FANI) 接頭,並讓黑線與接馬的針。
(见第2页第3项)
FAN SPEED CONTROL
EAN SPEED +12V

請將 CPU 压籤連接線接到這個
相接。

雖然此主板支持 4-Pin CPU 压翁(Quiet Fan,靜音庫翁),但是沒有調速功能的 3-Pin CPU 压翁仍然可以在此主板上正常通行。如果您打算將 3-Pin CPU 压翁連接到此主板的 CPU 压翁接口,請將它連接到 Pin 1-3。
Pin 1-3 連接 3-Pin 厘氣的安裝

ATX 電源接頭 許將 ATX 電源供應器連接到這
(24 钋 ATXPWR1) 偶接頭。
(見第2頁第7項)


雖然此主機板提供 24-pin ATX 電源接口,但是您仍然可以使傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源,請順著 Pin 1 和 Pin 13 插上電源接頭。
12

20-Pin ATX 電源安裝說明
1
ATX 12V 電源接口 請注意,必需將帶直 ATX 12V
(8 针 ATX12V1) 插頭的電源供應器連接到這個
(見第2頁第2項)插座,這樣就可以提供5充足的
電力。如果不這樣做,就會導
致供電故障。

雖然此立機板提供 8-pin ATX 12V 電源接口,但是您仍然可以使傳統的
4-pin ATX 12V 電源。蓋了使 4-pin ATX 12V 電源,請順著 Pin 1 和 Pin 5 插上電源接頭。
序列埠 這個序列埠 COM1 支援 TRRD
(9 钋 COM1) 列埠的装置。
(见第2页第26项)
(2 钻 CI1) 功能,凹偵測機殼蓋是否 (見第 2 页第 29 项) 此。此功能需機殼具構機殼開紋偵測設言。
印表機接針 這是一個連接印表機的接口,方
TPM 接針 此接頭支援信頡平台模組(TPM)
(17 针 TPMS1) 系統,可確保儲存途鑰、數位憑
(见第2页第24项)證、密碼及資料的安全。TPM 系
統一能強化維路安全、保護處位
且分並確定正台完整性。
| Podium - Faktor Form Mikro ATX- Desain Kapasitor Solid | |
| Podium - Home Cloud | |
| CPU - Didukung untuk prosesor Socket FM2+ 95W/FM2 100W- Desain daya 4 + 2 fase | |
| Grup Chip - AMD A88X (Bolton-D4) | |
| Ingatan - Teknologi ingatan DDR3 dwisaluran- 4 x Alur DDR3 DIMM- Menggunakan DDR3 1866/1600/1333/1066- Kapasitas paling banyak: 64GB- Mendukung Intel ^ Extreme Memory Profile (XMP)1.3/1.2- Mendukung AMD Memory Profile (AMP) | |
| Alur Ekspansi - 1 x PCI Express 3.0 x16 slots (PCIE1: x16 mode)* PCIE 3.0 hanya didukung dengan FM2+ CPU. DenganFM2 CPU, hanya mendukung PCIE 2.0.- 1 x PCI Express 2.0 x16 slot (PCIE3: x4 mode)- 1 x PCI Express 2.0 x1 slot- 1 x Alur PCI- Mendukung AMD Quad CrossFireXTM, CrossFireXTM danDual Graphics | |
| Diagram - Grafis seri AMD Radeon HD 8000/7000 terintegrasi di APUseri A- DirectX 11.1, Pixel Shader 5.0 dengan FM2+ CPU.DirectX 11, Pixel Shader 5.0 dengan FM2 CPU.- Ingatan sama Max. 2GB- Tiga pilihan VGA Output: D-Sub, DVI-D dan HDMI- Mendukung Triple Monitor- Mendukung HDMI Technology dengan resolusi maksimalhingga 1920x1200 @ 60Hz- Mendukung Dual-link DVI-D dengan resolusi maksimalhingga 2560x1600 @ 60Hz- Mendukung D-Sub dengan resolusi maksimal hingga1920x1200 @ 60Hz- Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC danHBR (High Bit Rate Audio) dengan HDMI (memerlukanmonitor HDMI yang kompatibel)- Mendukung Blu-ray Stereoscopic 3D dengan HDMI- Mendukung AMD VideoTM 2.0 Tenang: Baru video pasca kemampuan pengolahan untuk pengurangan jutter otomatis pada rumah / online video- Mendukung fungsi HDCP dengan port DVI-D dan HDMI- Mendukung pemutaran 1080p Blu-ray (BD) dengan port DVI-D dan HDMI | |
| Audio - Audio HD 7.1 CH dengan Perlindungan Konten (Realtek ALC892 Audio Codec)- Mendukung audio Blu-ray premium | |
| LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s- Qualcomm®Atheros® AR8171- Mendukung Teknologi Qualcomm®Atheros® Security Wake On Internet- Mendukung Wake-On-LAN- Mendukung Energy Efficient Ethernet 802.3az- Mendukung PXE | |
| Papan Belakang I/O PanelI/O - 1 x Port Mouse/Keyboard PS/2- 1 x Port D-Sub- 1 x Port DVI-D- 1 x Port HDMI- 1 x Port Keluaran Optical SPDIF- 4 x Port USB 2.0 siap-dipakai- 2 x Port USB 3.0 siap-dipakai (AMD A88X (Bolton-D4))- 1 x RJ-45 LAN Port LED (ACT/LINK LED dan SPEED LED)- HD Audio Jack: Penyuara Belakang/Pusat/Bass/Line in/ Penyuara Depan/mikropon | |
| Penyimpanan - 8 x penghubung SATA3 6.0Gb/s, dapat digunakan RAID (RAID 0, RAID 1, RAID 5 dan RAID 10), NCQ, AHCI dan fungsi fungsi “Hot Plug” | |
| Penghubung - 1 x header IR- 1 x port header Print- 1 x port header COM- 1 x Chassis Intrusion header- 1 x header TPM- 1 x header power LED- 2 x Penghubung KIPAS CPU (1 x 4 pin, 1 x 3 pin)- 1 x Penghubung KIPAS casis (4 pin)- 1 x Penghubung KIPAS Power (3 pin)- 1 x Penghubung power 24 pin ATX | |
| - 1 x Penghubung power 8 pin 12V- 1 x Penghubung audio panel dapan- 3 x USB 2.0 header (menggunakan 6 port USB 2.0)- 1 x USB 3.0 header melalui AMD A88X (Bolton-D4)(menggunakan 2 port USB 3.0) | |
| Ciri-ciri BIOS - 64Mb AMI UEFI Legal BIOS dengan dukungan GUI multibahasa- Menggunakan “Plug and Play”- ACPI 1.1 Compliance Wake Up Events- Menggunakan jumperfree- Penyokong AMBIOS 2.3.1- Penyesuaian berbagai tegangan DRAM dan CPU | |
| Sokongan CD - Penggerak, kegunaan, Software AntiVirus (Versi Cobaan), CyberLink MediaEspresso 6.5 Trial, Google Chrome Browser dan Toolbar, Start8 (uji coba 30 hari) | |
| Penjaga - Perasa Suhu CPUHardware - Perasa Suhu Casis- Pengukur Kipas CPU- Pengukur Kipas Casis- Kipas diam CPU/Casis- Kontrol Multi-Kecepatan Kipas CPU/Casis- Deteksi CASING TERBUKA- Penjagaan voltasi: +12V, +5V, +3.3V, Vcore | |
| OS - dapat digunakan Microsoft® Windows® 8.1 32-bit / 8.1 64-bit/ 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit | |
| Sertifikasi - FCC, CE, WHQL- ErP/EuP Ready (memerlukan catu daya ErP/EuP ready) |
