| 製品タイプ | マザーボード |
| ブランドとモデル | ASRock Z87 Extreme3 |
| ソケットとチップセット | ソケット LGA1150、Intel Z87 チップセット |
| 対応プロセッサ | Intel Core i7/i5/i3/Xeon/Pentium/Celeron（第4世代） |
| 対応メモリタイプ | DDR3 DIMM、最大2933+ MHz (OC)、4スロット、最大32GB |
| 拡張スロット | 2 x PCI Express 3.0 x16、2 x PCI Express 2.0 x16、2 x PCI |
| ストレージコネクタ | 6 x SATA 3 (6 Gb/s)、RAID 0/1/5/10 対応 |
| USBコネクタ | 4 x USB 3.0（リア）、2 x USB 2.0（リア）、追加のUSB 2.0 4基、USB 3.0 2基用ヘッダー |
| 映像出力 | DVI-D、HDMI（最大4096x2304 @ 24 Hz）、VGA |
| オーディオ | Realtek ALC892、7.1ch HD オーディオ |
| ネットワーク | ギガビットイーサネット（Realtek RTL8111E）、802.3az 対応 |
| 必要な電源 | ATX 24ピンコネクタ、ATX 12V 8ピンコネクタ |
| サイズ（フォームファクタ） | ATX（約30.5 x 24.4 cm） |
| 推定重量 | 約1.2 kg |
| 特別機能 | CrossFireX対応、高度なオーバークロック、UEFI BIOS、Intel Rapid Storage テクノロジー |
| メンテナンスと清掃 | 乾いた柔らかい布で定期的にほこりを拭き取ってください。湿気を避けてください。 |
| セキュリティ | 過電圧保護（ソリッドコンデンサ）。静電気対策を施して取り扱ってください。 |
| 部品と修理性 | 専門家による修理を推奨します。部品はASRockウェブサイトで入手可能です。 |
| 保証 | 標準メーカー保証（ASRockに問い合わせ） |
よくある質問 - Z87 Extreme3 ASROCK
ASRock Z87 Extreme3 に対応するプロセッサは？
このマザーボードは、ソケットLGA1150の第4世代 Intel Core i7/i5/i3/Xeon/Pentium/Celeron プロセッサをサポートします。正確なモデルについてはASRockウェブサイトの公式リストを参照してください。
どのタイプのRAMメモリを使用すべきですか？
DDR3メモリに対応し、合計最大32GBまで、オーバークロック時1066 MHzから2933+ MHzの周波数をサポートします。2枚または4枚のモジュールを使用してデュアルチャンネルを有効にします。
CMOSクリア（Clear CMOS）の方法は？
コンピュータをシャットダウンし、電源ケーブルを抜きます。15秒待った後、CLRCMOS1ジャンパのピン2と3をジャンパキャップで5秒間ショートします。再起動前にジャンパキャップをデフォルト位置に戻します。
必要な電源コネクタは？
マザーボードにはATX 24ピンコネクタとATX 12V 8ピンコネクタが必要です。電源に4ピンコネクタしかない場合は、8ピンコネクタのピン1〜5に接続してください。
フロントパネルの配線方法は？
PANNEL1（9ピン）ヘッダーを使用し、ピン配置に従って接続してください：PWRBTN、RESET、PLED（電源LED）、HDLED（HDD LED）。極性はマニュアルに記載されています。
3ピンファンのCPUクーラーは使用できますか？
はい、4ピンのCPU_FAN1コネクタにピン1〜3（GND、+12V、タコメーター）を合わせて接続してください。PWM制御は無効になります。
BIOSのアップデート方法は？
ASRockウェブサイトから最新のBIOSをダウンロードしてください。ファイルをFAT32フォーマットのUSBメモリに保存し、UEFI BIOS内のInstant Flashツールを使用して画面の指示に従ってください。
SATAポートの「ホットプラグ」とは？
ホットプラグは、BIOSで有効にされ、OSがサポートしていれば、コンピュータの電源を切らずにSATA HDD/SSDを接続/取り外しできる機能です。
対応OSは？
Windows 8.1 / 8 / 7（32ビットおよび64ビット）。Linuxも動作可能ですが、一部のドライバ（オーディオ、ネットワーク）はWindowsのみ提供されます。
起動しない（画面が表示されない）場合の対処法は？
すべての電源コネクタが接続されているか、RAMが正しく装着されているか（1枚だけ試す）、CPUが正しく取り付けられているかを確認してください。内蔵グラフィックスがあればそれで試してください。必要に応じてClear CMOSジャンパを使用してください。
ユーザーの質問 Z87 Extreme3 ASROCK
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
まだ質問はありません。最初の質問者になりましょう。
デバイスの取扱説明書をダウンロード マザーボード 無料でPDF形式で！マニュアルを見つける Z87 Extreme3 - ASROCK 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 Z87 Extreme3 ブランド ASROCK.
使用説明書 Z87 Extreme3 ASROCK
BIOS 裝裝器を確認する Untied Overclocking Technology 將効用性を提升起来。は子が一部複雑の OoBnKoLorKoN は子供用性を保持し、上部供用性を保持し。は子供用性を保持し、上部供用性を保持し。は子供用性を保持し、上部供用性を保持し。は子供用性を保持し、上部供用性を保持し。は子供用性を保持し、上部供用性を保持し。は子供用性を保持し、上部供用性を保持し。は子供用性を保持し、

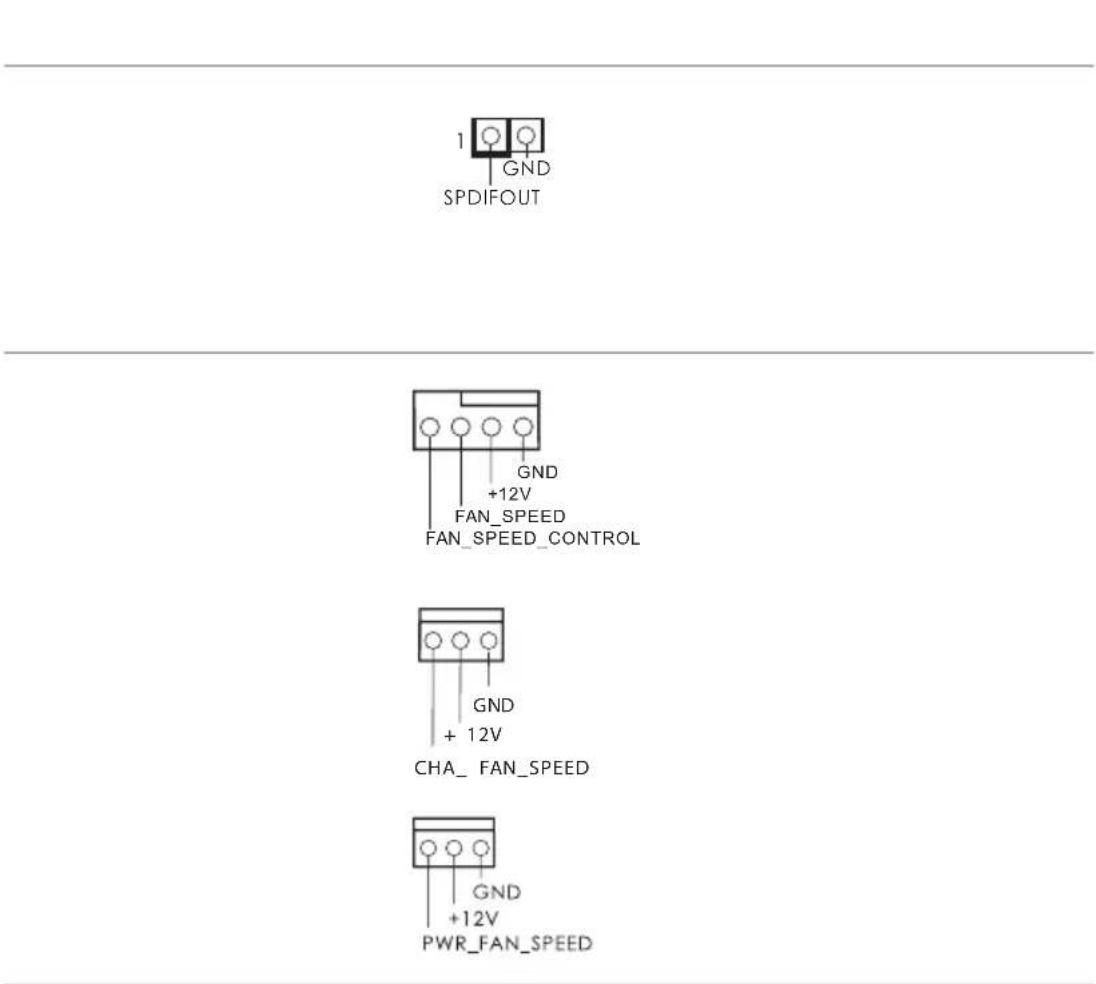

1.4 才不 トドのハリーダーとコネケタ一
| PLED- PLED+ PLED+ |
| (SATA3_0_1: SATA3.0.1 GND DUMMY (SATA3_4_5: SATA3.4.5 GND DUMMY |
| USB_PWR P-P+ GND DUMMY 1 P-P+ USB_PWR |
| Vbus + Vbus InitA_PB_SSRX- |
| IntA_PB_SSRX- + IntA_PB_SSRX+ |
| IntA_PB_SSRX- + GND |
| GND - + IntA_PB_SSTX- |
| IntA_PB_SSTX- + IntA_PB_SSTX+ |
| IntA_PB_SSTX- + GND |
| GND - + IntA_PB_D- |
| IntA_PB_D- + IntA_PB_D+ |
| IntA_PB_D+ - Dummy |
| GND PRESENCE# MIC_RET OUT_RET MIC2_L |
