| 製品タイプ | コンピュータ用電源ユニット |
| ブランド | CORSAIR |
| モデル | AX750 |
| 寸法（幅x奥行x高さ） | 150 mm x 160 mm x 86 mm |
| 重量 | 約2.2 kg |
| 総出力 | 750 W |
| AC入力 | 90-264 V, 9-4.5 A, 50/60 Hz |
| +12V出力 | シングルレール62A（744W） |
| 効率 | 80 PLUS Gold（50％負荷時最大90％） |
| 冷却 | ダブルボールベアリング搭載静音ファン |
| モジュラーケーブル | はい、完全モジュラー式 |
| 主コネクタ | ATX 24ピン（20+4）、EPS12V 8ピン（4+4）、2x PCI-E 6+2ピン |
| 保護機能 | 過電圧、過負荷、低電圧、短絡 |
| 認証 | CE, FCC, UL, CUL, TUV, CCC, BSMI, GOST, RoHS, WEEE |
| 保証 | 7年間 |
| 梱包内容 | 電源ユニット、モジュラーケーブル、ガイド、ACコード、結束バンド、ネジ、バッジ、キャリングバッグ |
よくある質問 - AX750 CORSAIR
ユーザーの質問 AX750 CORSAIR
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード コンピュータ電源 無料でPDF形式で！マニュアルを見つける AX750 - CORSAIR 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 AX750 ブランド CORSAIR.
使用説明書 AX750 CORSAIR
- AX750/850: 150mm（宽）×86mm（高）×180mm（长）
- AX1200: 150mm（宽）×86mm（高）×200mm（长）
| 型号 | CMPSU-750AX | CMPSU-850AX | CMPSU-1200AX | |||
| 额定交流输入 | ||||||
| 交流输入 | 90-264VAC | |||||
| 输入电流 | 9-4.5A | 10-5A | 15A | |||
| 频率 | 50Hz~60Hz | |||||
| 额定直流输出 | ||||||
| 最大负载 | 最大输出 | 最大负载 | 最大输出 | 最大负载 | 最大输出 | |
| +3.3 V | 25A | 125W | 25A | 125W | 30A | 180W |
| +5 V | 25A | 25A | 30A | |||
| +12 V | 62A | 744W | 70A | 840W | 100.4A | 1204.8W |
| -12 V | 0.5A | 6W | 0.5A | 6W | 0.8A | 9.6W |
| +5 VSB | 3A | 15W | 3A | 15W | 3.5A | 17.5W |
| 总功率 | 750W | 850W | 1204.8W | |||
包装内物品
- Corsair Professional Series Gold 系列电源
· 用户手册
· 模块化电缆组
· 交流电源线
· 电缆夹
· 安装螺钉 - Corsair 包装标签
· 手提包
Corsair 电缆配置

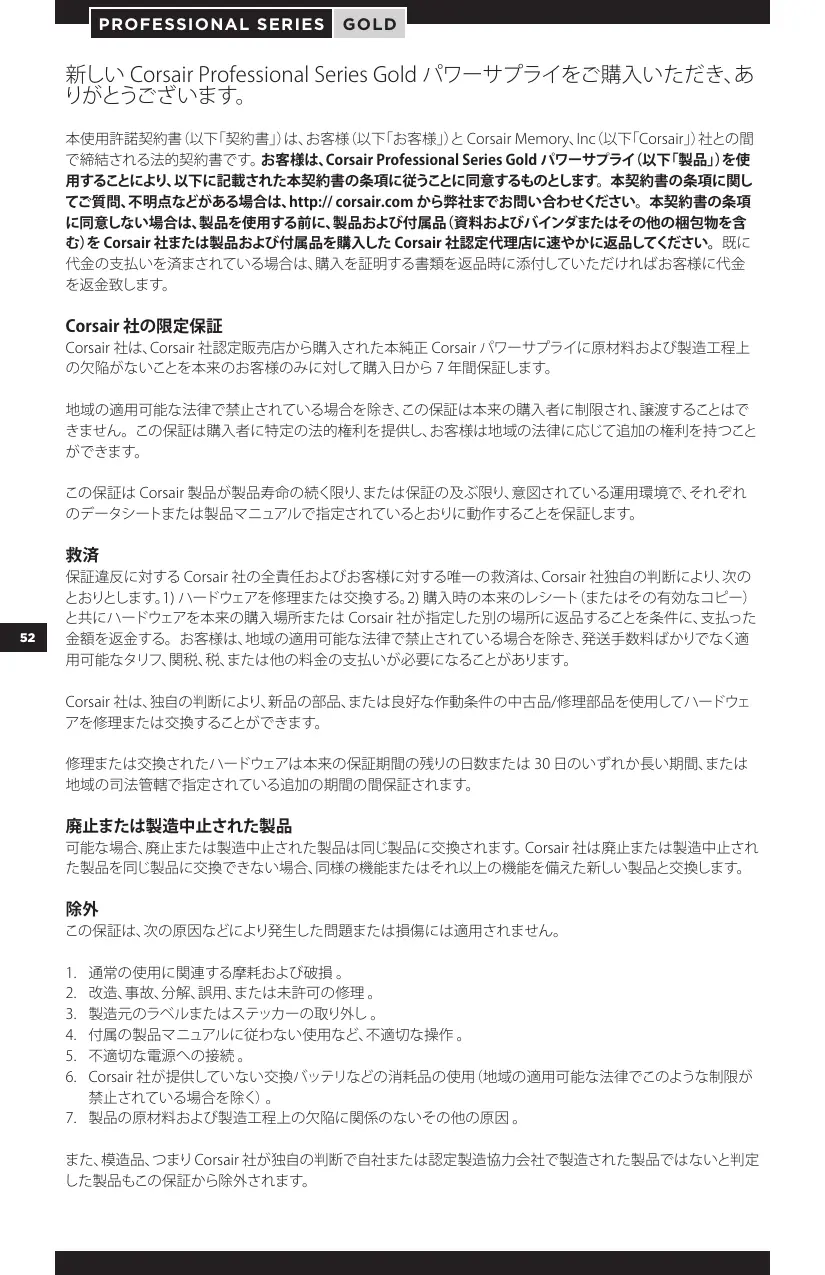

新しい Corsair Professional Series Gold パワーサプライをご購入いただき、ありがとうございます。
本使用許諾契約書(以下「契約書」)は、お客様(以下「お客様」)とCorsair Memory、Inc(以下「Corsair」)社との間で締結される法的契約書です。お客様は、Corsair Professional Series Gold パワーサプライ(以下「製品」)を使用することにより、以下に記載された本契約書の条項に従うことに同意するものとします。本契約書の条項に関してご質問、不明点などがある場合は、http://corsair.com から弊社までお問い合わせください。本契約書の条項に同意しない場合は、製品を使用する前に、製品および付属品(資料およびバインダまたはその他の梱包物を含む)をCorsair社または製品および付属品を購入したCorsair社認定代理店に速やかに返品してください。既に代金の支払いを済まされている場合は、購入を証明する書類を返品時に添付していただければお客様に代金を返金致します。
Corsair 社の限定保証
Corsair 社は、Corsair 社認定販売店から購入された本純正 Corsair パワーサプライに原材料および製造工程上の欠陥がないことを本来のお客様のみに対して購入日から 7 年間保証します。
地域の適用可能な法律で禁止されている場合を除き、この保証は本来の購入者に制限され、譲渡することはできません。この保証は購入者に特定の法的権利を提供し、お客様は地域の法律に応じて追加の権利を持つことができます。
この保証は Corsair 製品が製品寿命の続く限り、または保証の及ぶ限り、意図されている運用環境で、それぞれのデータシートまたは製品マニュアルで指定されているとおりに動作することを保証します。
救济
保証違反に対する Corsair 社の全責任およびお客様に対する唯一の救済は、Corsair 社独自の判断により、次のとおりとします。1) ハードウェアを修理または交換する。2) 購入時の本来のレシート（またはその有効なコピー）と共にハードウェアを本来の購入場所または Corsair 社が指定した別の場所に返品することを条件に、支払った金額を返金する。お客様は、地域の適用可能な法律で禁止されている場合を除き、発送手数料ばかりでなく適用可能なタリフ、関税、税、または他の料金の支払いが必要になることがあります。
Corsair 社は、独自の判断により、新品の部品、または良好な作動条件の中古品/修理部品を使用してハードウェアを修理または交換することができます。
修理または交換されたハードウェアは本来の保証期間の残りの日数または30日のいずれか長い期間、または地域の司法管轄で指定されている追加の期間の間保証されます。
廃止または製造中止された製品
可能な場合、廃止または製造中止された製品は同じ製品に交換されます。Corsair 社は廃止または製造中止された製品を同じ製品に交換できない場合、同様の機能またはそれ以上の機能を備えた新しい製品と交換します。
除外
この保証は、次の原因などにより発生した問題または損傷には適用されません。
- 通常の使用に関連する摩耗および破損。
- 改造、事故、分解、誤用、または未許可の修理。
- 製造元のラベルまたはステッカーの取り外し。
- 付属の製品マニュアルに従わない使用など、不適切な操作。
- 不適切な電源への接続。
- Corsair 社が提供していない交換バッテリなどの消耗品の使用 (地域の適用可能な法律でこのような制限が禁止されている場合を除く)。
- 製品の原材料および製造工程上の欠陥に関係のないその他の原因。
また、模造品、つまり Corsair 社が独自の判断で自社または認定製造協力会社で製造された製品ではないと判定した製品もこの保証から除外されます。
責任の制限
Corsair 社は、利益、収益、またはデータの損失 (直接または間接を問いません)、または製品の明示または黙示保証に対する違反による事業の損失など、特殊的、付随的、間接的、または結果的な損害に対して、このような損害の可能性を事前に勧告されていた場合でも責任を負いません。一部の地域の法律によっては、特殊的、付随的、間接的、または結果的な損害の除外または制限を許可しない場合があります。この場合、お客様の司法管轄で制限または除外が適用されないこともあります。
黙示保証の期間
準拠法で禁止されている場合を除き、本製品に関する黙示保障、商品性の条件、または特定の目的に対する適合性は製品の適用可能な限定保証の期間に制限されます。一部の地域の法律では、黙示保証の持続期間に対する制限が許可されない場合があり、この制限はお客様の司法管轄で適用されないことがあります。
国が定める権利
消費品の販売を規制する国の適用可能な法令により、消費者は法的権利を有することがあります。このような権利はこの限定保証から影響を受けません。
その他の保証の排除
Corsair 社の従業員、販売店、または他の代理店はこの保証を変更、延長することはできないし、この保証に追記することもできません。
保証クレームの通知方法
保証クレームを通知する前に、弊社のテクニカルサポートグループに問い合わせるか、corsair.com にアクセスして、テクニカルアシスタンスのサポートセクションを参照してください。これらの場所で問題の解決策が簡単に見つかる場合があります。
通常、有効な保証クレームは購入から30日以内に本来の購入場所を通じて処理される必要があります。この期間は、製品の購入場所に応じて異なる可能性があります。製品を購入した小売店の返品ポリシーを確認してください。本来の購入場所で処理できなかった保証クレームについては、Corsair社に直接連絡していただく必要があります。弊社のカスタマサービスの連絡先情報については、Webサイト(corsair.com/contact)または製品に付属のマニュアルを参照してください。
はじめに
かつてないパワー・プロテクション
Corsair Professional Series Goldは、最先端の技術を駆使して、過酷な環境下でもクリーンで安定した電力を供給します。
基幹業務に耐えうる安定性、あるいは単純に最も高性能な電源ユニットをお探しであれば、Corsair Professional Series Goldが最適な電源ユニットです。
真のモジュラーケーブルシステム
Corsair Professional Series Goldは、すべてのケーブルを電源ユニットから取り外すことができます。そのため、システム構成に応じた必要最低限のケーブルのみを使用することができるので、最適なエアフローを構築することができます。さらに電源ユニットを交換やアップグレードする場合、手間のかかるケーブル配線に干渉されることなく電源ユニットを取り外すことができます。ケーブルはそのままに、新たにCorsair社のモジュラーケーブルシステム採用の電源ユニットを入れ替えるだけです。
驚異的な効率性
Corsair Professional Series Goldは、負荷率が50%のとき90%の変換効率を実現します。熱の上昇を最小限に抑え、静音性に優れています。毎月の電気代を節約することができます。
80PLUS Gold認証を取得しているので、効率性の高い電力供給を保証します。
Corsair 製品の利点
Corsair Professional Series Gold パワーサプライには、以下のような最新のテクノロジーと機能が搭載されています。
- 最新の ATX12V 2.31と EPS12V 2.92 標準をサポートし、ATX12V 2.2 および ATX12V 2.01 システムとの後方互換性があります。
- 超静粛 ダブルボールベアリングファンが、温度に応じてファンの回転速度を切り替え、抜群の低ノイズレベルで最適なエアフローを供給します。
- 最大90%の高い変換効率で、熱の発生を抑制し、少ない電力で毎月の電気代を節約
- 99% の力率を実現する力率改善回路アクティブ PFC により、クリーンで信頼性の高い電力を供給します。
- ユニバーサル AC 入力 (90～264 V)。小さな赤いスイッチを操作する手間が解消されています。
- 専用単一 +12V レールが、最新コンポーネントとの最大限の互換性を実現します。
- 過電圧および過電力保護、低電圧保護、および短絡保護により、基幹システムコンポーネントの安全が最大限確保されます。
- 日本製の高品質コンデンサにより、妥協のない性能と信頼性が得られます。
- 完全にモジュラー化されたケーブルシステムにより、必要なケーブルだけを使用できます。パワーサプライのアップグレードと交換も、ケーブルをパワーサプライから外すだけなので簡単です。
- 薄型のフラットなケーブル設計は、空気抵抗を軽減し、コンピューター筐体を通るエアフローの最大化を助けます。
- 7年間の保証が適用され、Corsairの定評のあるテクニカルサポートとカスタマサービスを無期限に利用できます。
パワーサプライの仕様
- 寸法:
- AX750/850: 150 mm (幅) × 86 mm (高さ) × 160 mm (奥行き)
- AX1200: 150 mm (幅) × 86 mm (高さ) × 200 mm (奥行き)
• MTBF(平均故障間隔):100,000 時間
| モデル | CMPSU-750AX | CMPSU-850AX | CMPSU-1200AX | |||
| AC入力レート | ||||||
| AC入力 | 90-264VAC | |||||
| 入力電流 | 9-4.5A | 10-5A | 15A | |||
| 周波数 | 50Hz~60Hz | |||||
| DC出力レート | ||||||
| 最大負荷 | 最大出力 | 最大負荷 | 最大出力 | 最大負荷 | 最大出力 | |
| +3.3 V | 25A | 125W | 25A | 125W | 30A | 180W |
| +5 V | 25A | 25A | 30A | |||
| +12 V | 62A | 744W | 70A | 840W | 100.4A | 1204.8W |
| -12 V | 0.5A | 6W | 0.5A | 6W | 0.8A | 9.6W |
| +5 VSB | 3A | 15W | 3A | 15W | 3.5A | 17.5W |
| 合計電力 | 750W | 850W | 1204.8W | |||
パッケージの内容
- Corsair Professional Series Gold パワーサプライユニット
- モジュラーケーブルセット
- ユーザーマニュアル
- AC 電源コード
- ケーブルタイ
- 取り付け用ねじ
- Corsair ケースバッジ
- キャリーバッグ
Corsair ケーブル配線構成
| CMPSU-750AX | |||
| 数量 | 長さ | ケーブルあたりのコネクタ数 | |
| 1 | 600mm | 1 | ATX ケーブル(24 ピン) |
| 2 | 600mm | 1 | EPS12V CPU ケーブル(8 ピン) |
| 2 | 600mm | 2 | PCI-E ケーブル |
| 2 | 850mm | 4 | SATA ケーブル |
| 2 | 600mm | 2 | |
| 2 | 850mm | 4 | 周辺機器用ケーブル |
| 2 | 101mm | 1 | FDDケーブル |
注意:
- ATX 電源コネクタは、取り外し可能な 4 ピンメカニズムが採用されているため、マザーボードのソケットが 24 ピン、20 ピンのいずれの場合にも対応します。
- EPS12V 電源コネクタは、取り外し可能な 4 ピンメカニズムが採用されているため、マザーボードのソケットが 8 ピンでも、4 ピンの「P4/12V」ソケットのいずれの場合にも対応します。
| CMPSU-850AX | |||
| 数量 | 長さ | ケーブルあたりのコネクタ数 | |
| 1 | 600mm | 1 | ATX ケーブル(24 ピン) |
| 2 | 600mm | 1 | EPS12V CPU ケーブル(8 ピン) |
| 2 | 600mm | 2 | PCI-E ケーブル |
| 2 | 850mm | 4 | SATA ケーブル |
| 2 | 600mm | 2 | |
| 2 | 850mm | 4 | 周辺機器用ケーブル |
| 2 | 101mm | 1 | FDDケーブル |
| CMPSU-1200AX | |||
| 数量 | 長さ | ケーブルあたりのコネクタ数 | |
| 1 | 610mm | 1 | ATX ケーブル(24 ピン) |
| 2 | 610mm | 1 | EPS12V CPU ケーブル(8 ピン) |
| 6 | 610mm | 1 | PCI-E ケーブル |
| 3 | 850mm | 4 | SATA ケーブル |
| 2 | 600mm | 2 | |
| 3 | 850mm | 4 | 周辺機器用ケーブル |
| 2 | 100mm | 1 | FDDケーブル |
取り付け
取り付け作業を開始する前に、このマニュアル全体をよくお読みください。
ステップ A: 現在使用しているパワーサプライを取り外します。
新規にシステムを組み立てる場合には、ステップ B までスキップします。
- AC 電源コードを壁面のコンセントまたは UPS から抜き、パワーサプライからも外します。
- ビデオカード、マザーボード、およびその他すべての周辺機器から、すべての電源ケーブルを外します。
- 使用しているシャーシのマニュアルに記載されている指示に従い、現在使用しているパワーサプライを取り外します。
- ステップ B に進みます。
ステップ B: Corsair Professional Series Gold パワーサプライを取り付けます。
- パワーサプライの AC 電源ケーブルが接続されていないことを確認します。
- 使用しているシャーシのマニュアルに記載されている指示に従い、パワーサプライを同梱のねじを使って取り付けます。
- 24 ピン主電源ケーブルをまずパワーサプライに接続し、次にマザーボードに接続します。24 ピン主電源ケーブルは、取り外し可能な 4 ピン メカニズムが採用されているため、マザーボードのソケットが 24 ピン、20 ピンのいずれであっても対応できます。
a. マザーボードのソケットが24ピンである場合は、24ピン主電源ケーブルでパワーサプライを直接マザーボードに接続します。
b. マザーボードのソケットが20ピンである場合は、24ピンコネクタから4ピンケーブルを外し、20ピンケーブルとしてマザーボードに差し込む必要があります。この場合、外した4ピンコネクタは接続に使用しません。
- 8 ピンの +12V (EPS12V) ケーブルをまずパワーサプライに接続し、次にマザーボードに接続します。
a. マザーボードのソケットが8ピン+12Vソケットである場合は、8ピンケーブルを直接マザーボードに接続します。
b. マザーボードのソケットが4ピンである場合は、8ピンケーブルから4ピンケーブルを外し、正しい4ピンケーブルを直接マザーボードに差し込む必要があります。
警告：24 ピン主電源コネクタから取り外すことができる4 ピンは、「P4」コネクタでも「+12V」コネクタでもありません。この4 ピンを「P4」コネクタまたは「+12 V」コネクタの代わりに使用すると、破損の原因になることがあります。
- 周辺機器用ケーブル、PCI-Epress ケーブル、および SATA ケーブルを接続します。
a. 周辺機器用ピンケーブルをハードドライブおよび CD-ROM/DVD-ROM の電源ソケットに接続します。
b. SATA ケーブルを SATA ハードドライブの電源ソケットに接続します。
c. 必要ならば、PCI-Express ケーブルを PCI-Express ビデオカードの電源ソケットに接続します。
d. 周辺機器用ケーブルを小型の4ピンコネクタを必要とする周辺機器に接続します。
e. すべてのケーブルがしっかりと接続されていることを確認してください。使用しないモジュラーケーブルは、コンポーネントを追加するときのために、必ず保管してください。
- AC 電源コードをパワーサプライに接続し、スイッチの ON(「I」と印されています)の方を押してパワーサプライの電源を入れます。
以上で作業完了です。これで新しい Corsair Professional Series Gold パワーサプライの取り付けは完了しました。システムをすぐにお使いいただけます。
重要な安全情報
感電の危険があります!
- すべての製造元のマニュアルおよび安全上の警告に従って取り付けてください。従わない場合、パワーサプライまたはシステムが損傷し、重大な障害または死亡事故が発生することがあります。
- パワーサプライには高電圧が流れています。パワーサプライのケースを開けたり、修理したりしないでください。ユーザーが修理できるコンポーネントはありません。
- この製品は屋内でのみ使用できます。
- このパワーサプライは水の近く、または高温、高湿度環境で使用しないでください。
- ラジェータ、蓄熱機、ストーブ、または熱を発生する他の器具の近くに取り付けないでください。
- パワーサプライの通気孔やファングリルエリアに異物を挿入しないでください。
- 本パワーサプライに付属のケーブルやコネクタを改造しないでください。
- 本パワーサプライでモジュラケーブルが使用されている場合は、製造元が提供しているケーブルのみを使用してください。その他のケーブルは互換性がないことがあるため、システムおよびパワーサプライに重大な損傷を引き起こす可能性があります。
- 24 ピン主電源コネクタには、取り外し可能な 4 ピンコネクタが付属しています。この 4 ピンコネクタは、P4 コネクタでも ATX 12V コネクタでもありません。このケーブルをマザーボードの P4 または ATX +12V ソケットに無理に差し込まないでください。
- 製造元の指示や安全上の指示に従わない場合、すべての保証が即座に無効になります。
安全性と認証
| FCC | FCC Rules Part 15、Class B |
| ICES | ICES-003 |
| CE | EN 55022:2006 + A1:2007、Class BEN61000-3-2:2006 Class DEN61000-3-3: 1995 + A1:2001 + A2:2005EN55024:1998 + A1:2001 + A2:2003IEC61000-4-2:1995 + A1:1998 + A2:2000IEC61000-4-3:2006IEC61000-4-4:2004IEC61000-4-5:2005IEC61000-4-6:2003 + A1:2004 + A2:2006IEC61000-4-8:1993 + A1:2000IEC61000-4-11:2004 |
| UL / CUL | UL 60950-1 |
| CSA | C22.2 NO. 60950-1 |
| C-TICK | AS/NZS CISPR 22:2006, CLASS B |
| TUV | EN 60950-1 |
| cTUVus | UL 60950-1:2007 & CAN / CSA C22.2 No. 60950-1:2007 |
| CB | IEC 60950-1 |
| CCC | GB4943GB9254GB17625.1 |
| BSMI | CNS14336CNS13438 |
| GOST | RIEC 60950-1-2005R 51318.22-99R 51318.24-99R 51317.3.2-2006R 51317.3.3-99 |
| ROHS | 2002/95/EC、特定有害物質除去に関する指令 |
| WEEE | 2002/96/EC、廃電気・電子製品に関する指令 |
| ROHS (中国) | China Order No.39、電子情報製品による汚染防止に関する管理基準 |
