Tipo di prodotto	Alimentatore per computer
Marca	CORSAIR
Modello	AX750
Dimensioni (L x P x A)	150 mm x 160 mm x 86 mm
Peso	Circa 2,2 kg
Potenza totale	750 W
Ingresso CA	90-264 V, 9-4.5 A, 50/60 Hz
Uscita +12 V	62 A (744 W) su binario singolo
Efficienza	80 PLUS Gold (fino al 90% al 50% di carico)
Raffreddamento	Ventola silenziosa a doppio cuscinetto a sfera
Cablaggio modulare	Sì, completamente modulare
Connettori principali	ATX 24 pin (20+4), EPS12V 8 pin (4+4), 2x PCI-E 6+2 pin
Protezioni	Sovratensione, sovraccarico, sottotensione, cortocircuito
Certificazioni	CE, FCC, UL, CUL, TUV, CCC, BSMI, GOST, RoHS, WEEE
Garanzia	7 anni
Contenuto della confezione	Alimentatore, cavi modulari, guida, cavo CA, fascette, viti, badge, borsa per trasporto

Domande frequenti - AX750 CORSAIR

Qual è la potenza massima sul binario +12V?

Il binario +12V eroga fino a 62 A, per una potenza di 744 W.

Come installare l'alimentatore nel mio case?

Segui le istruzioni del manuale del tuo case. Fissa l'alimentatore con le viti fornite, collega i cavi modulari necessari (ATX 24 pin, EPS12V, PCI-E, SATA, periferiche), quindi collega il cavo CA e accendi l'interruttore.

Posso usare questo alimentatore con una scheda madre a 20 pin?

Sì, il connettore ATX 24 pin è rimovibile: stacca la parte a 4 pin per ottenere un connettore a 20 pin compatibile.

Qual è la garanzia del CORSAIR AX750?

Corsair offre una garanzia limitata di 7 anni contro difetti materiali e di fabbricazione per l'acquirente iniziale.

La ventola fa rumore?

La ventola è progettata per essere ultra silenziosa con doppio cuscinetto a sfera. La sua velocità varia in base alla temperatura per ridurre il rumore.

Quali cavi sono inclusi con l'alimentatore?

La confezione contiene: 1 cavo ATX (24 pin), 2 cavi EPS12V (8 pin), 2 cavi PCI-E (6+2 pin), 2 cavi SATA (con 2 connettori ciascuno), 2 cavi periferiche (con 2 connettori) e 2 adattatori per floppy.

Qual è il rendimento energetico?

Il rendimento raggiunge 90% al 50% di carico, certificato 80 PLUS Gold, riducendo calore e bollette elettriche.

Posso sostituire i cavi modulari con altri cavi?

No, utilizza solo i cavi forniti da Corsair. Altri cavi potrebbero non essere compatibili e danneggiare il sistema.

Cosa fare in caso di guasto?

Contatta l'assistenza tecnica Corsair tramite corsair.com/contact. Durante i primi 30 giorni, restituiscilo al punto vendita. Successivamente, segui la procedura di garanzia.

L'alimentatore è compatibile con gli standard recenti?

Sì, è compatibile ATX12V v2.31 e EPS12V 2.92, e retrocompatibile con ATX12V 2.2 e 2.01.

MANUALE UTENTE AX750 CORSAIR

Grazie per aver acquistato il nuovo alimentatore Corsair serie Professional Gold.

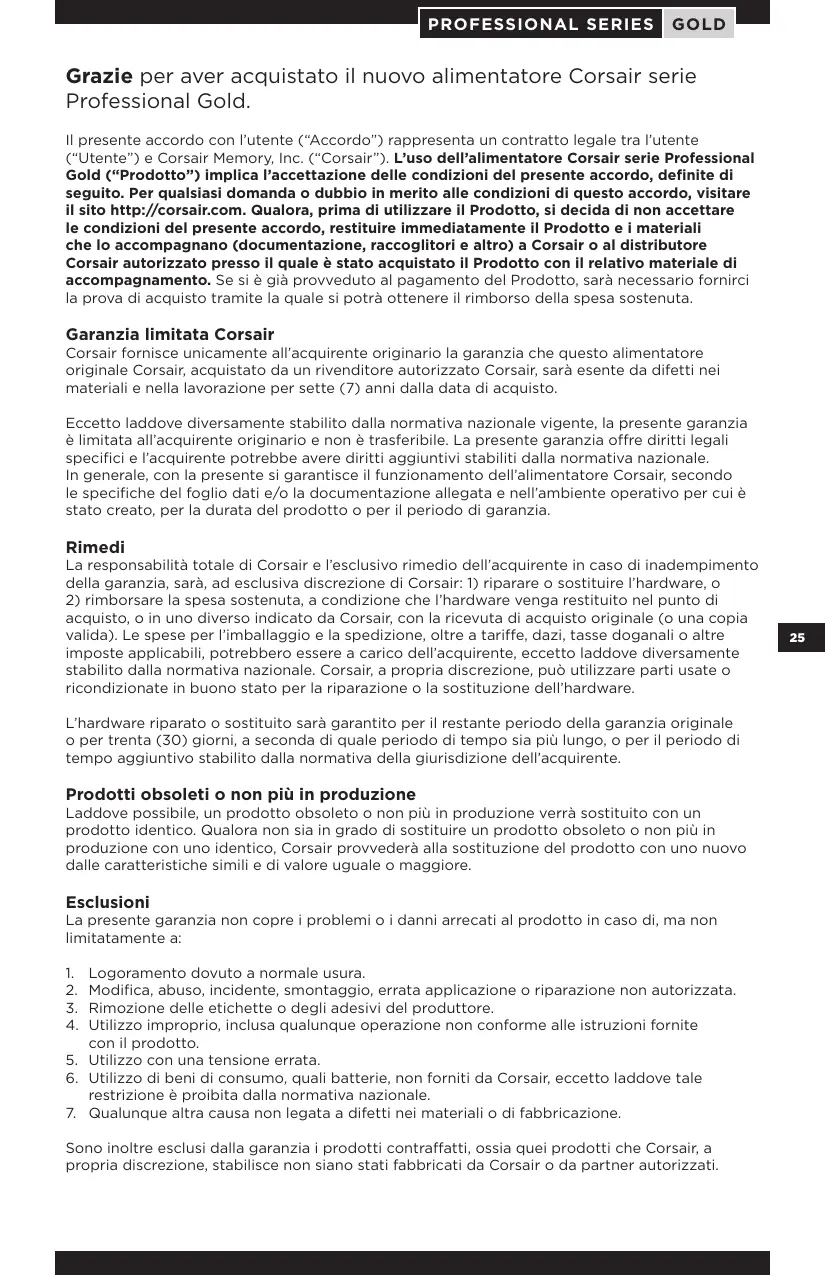

Il presente accordo con l'utente ("Accordo") rappresenta un contratto legale tra l'utente ("Utente") e Corsair Memory, Inc. ("Corsair"). L'uso dell'alimentatore Corsair serie Professional Gold ("Prodotto") implica l'accettazione delle condizioni del presente accordo, definite di seguito. Per qualsiasi domanda o dubbio in merito alle condizioni di questo accordo, visitare il sito http://corsair.com. Qualora, prima di utilizzare il Prodotto, si decida di non accettare le condizioni del presente accordo, restituire immediatamente il Prodotto e i materiali che lo accompagnano (documentazione, raccoglitori e altro) a Corsair o al distributore Corsair autorizzato presso il quale è stato acquistato il Prodotto con il relativo materiale di accompagnamento. Se si è già provveduto al pagamento del Prodotto, sarà necessario fornirci la prova di acquisto tramite la quale si potrà ottenere il rimborso della spesa sostenuta.

Garanzia limitata Corsair

Corsair fornisce unicamente all'acquirente originario la garanzia che questo alimentatore originale Corsair, acquistato da un rivenditore autorizzato Corsair, sarà esente da difetti nei materiali e nella lavorazione per sette (7) anni dalla data di acquisto.

Eccetto laddove diversamente stabilito dalla normativa nazionale vigente, la presente garanzia è limitata all'acquirente originario e non è trasferibile. La presente garanzia offre diritti legali specifici e l'acquirente potrebbe avere diritti aggiuntivi stabiliti dalla normativa nazionale. In generale, con la presente si garantisce il funzionamento dell'alimentatore Corsair, secondo le specifiche del foglio dati e/o la documentazione allegata e nell'ambiente operativo per cui è stato creato, per la durata del prodotto o per il periodo di garanzia.

Rimedi

La responsabilità totale di Corsair e l'esclusivo rimedio dell'acquirente in caso di inadempimento della garanzia, sarà, ad esclusiva discrezione di Corsair: 1) riparare o sostituire l'hardware, o 2) rimborsare la spesa sostenuta, a condizione che l'hardware venga restituito nel punto di acquisto, o in uno diverso indicato da Corsair, con la ricevuta di acquisto originale (o una copia valida). Le spese per l'imballaggio e la spedizione, oltre a tariffe, dazi, tasse doganali o altre imposte applicabili, potrebbero essere a carico dell'acquirente, eccetto laddove diversamente stabilito dalla normativa nazionale. Corsair, a propria discrezione, può utilizzare parti usate o ricondizionate in buono stato per la riparazione o la sostituzione dell'hardware.

L'hardware riparato o sostituito sarà garantito per il restante periodo della garanzia originale o per trenta (30) giorni, a seconda di quale periodo di tempo sia più lungo, o per il periodo di tempo aggiuntivo stabilito dalla normativa della giurisdizione dell'acquirente.

Prodotti obsoleti o non più in produzione

Laddove possibile, un prodotto obsoleto o non più in produzione verrà sostituito con un prodotto identico. Qualora non sia in grado di sostituire un prodotto obsoleto o non più in produzione con uno identico, Corsair provvederà alla sostituzione del prodotto con uno nuovo dalle caratteristiche simili e di valore uguale o maggiore.

Esclusioni

La presente garanzia non copre i problemi o i danni arrecati al prodotto in caso di, ma non limitatamente a:

1. Logoramento dovuto a normale usura.
2. Modifica, abuso, incidente, smontaggio, errata applicazione o riparazione non autorizzata.
3. Rimozione delle etichette o degli adesivi del produttore.
4. Utilizzo improprio, inclusa qualunque operazione non conforme alle istruzioni fornite con il prodotto.
5. Utilizzo con una tensione errata.
6. Utilizzo di beni di consumo, quali batterie, non forniti da Corsair, eccetto laddove tale restrizione è proibita dalla normativa nazionale.
7. Qualunque altra causa non legata a difetti nei materiali o di fabbricazione.

Sono inoltre esclusi dalla garanzia i prodotti contraffatti, ossia quei prodotti che Corsair, a propria discrezione, stabilisce non siano stati fabbricati da Corsair o da partner autorizzati.

Limitazione di responsabilità

Corsair non sarà responsabile per danni speciali, incidentali, indiretti o consequenziali, inclusa, ma non limitatamente a, la perdita di profitti, ricavi o dati (diretti o indiretti) o la perdita commerciale per inadempienza a qualunque garanzia esplicita o implicita sul prodotto, neanche previo avviso a corsair dell'eventualità di tali danni. Alcune normative nazionali non consentono l'esclusione o la limitazione dei danni speciali, indiretti, incidentali o consequenziali, per cui tale limitazione o esclusione potrebbe non essere applicabile nella giurisdizione dell'acquirente.

Durata delle garanzie implicite

Eccetto laddove diversamente stabilito dalla normativa vigente, qualunque garanzia implicita o condizione di commerciabilità o idoneità per uno scopo specifico sul presente prodotto hardware è limitata alla durata del periodo di garanzia limitata applicabile per il prodotto.

Alcune normative nazionali non consentono limitazioni sulla durata delle garanzie implicite, per cui tale limitazione potrebbe non essere applicabile nella giurisdizione dell'acquirente.

Diritti legali nazionali

I consumatori possono avere diritti legali sanciti dalla legge nazionale vigente che regola la vendita di beni di consumo. Le garanzie contenute nella presente Garanzia Limitata non ledono tali diritti.

Esclusione di ulteriori garanzie

Nessun dipendente, rivenditore o agente Corsair è autorizzato ad applicare modifiche, estensioni o aggiunte alla presente garanzia.

Come richiedere un intervento in garanzia

Prima di richiedere un intervento in garanzia suggeriamo di contattare il gruppo di supporto tecnico o visitare la pagina corsair.com e consultare la sezione relativa all'assistenza tecnica. La sezione offre supporto per problemi di semplice soluzione.

In generale, le richieste di intervento in garanzia valide vanno fatte pervenire al punto di acquisto originale entro i trenta (30) giorni successivi all'acquisto. Tale periodo può variare in base a dove è stato acquistato il prodotto. Si consiglia di consultare la normativa sui resi presso il rivenditore da cui è stato acquistato il prodotto. Eventuali richieste di intervento in garanzia che non possono essere elaborate dal punto di acquisto originale vanno inviate direttamente a Corsair. Le informazioni di contatto relative al nostro servizio clienti sono disponibili alla pagina corsair.com/contact o nella documentazione fornita con il prodotto.

Introduzione

Protezione da sovralimentazione unica e senza precedenti.

L'alimentatore Professional Series Gold garantisce una potenza pulita anche in condizioni sfavorevoli. Se avete bisogno di stabilità mission-critical o siete semplicemente alla ricerca del migliore alimentatore disponibile sul mercato, Professional Series Gold è il prodotto adatto alle vostre esigenze.

Un sistema di cablatura interamente modulare

Tutti i cavi di possono essere scollegati dall'alimentatore. Ciò consente di utilizzare in fase di installazione soltanto i cavi di cui si ha bisogno per costruire un sistema pulito e dotato di un flusso d'aria ottimale. Inoltre, al momento di sostituire o mettere a punto l'alimentatore, è possibile rimuoverlo senza che l'operazione interferisca con la cablatura: i cavi, infatti, restano in posizione e possono essere collegati al nuovo alimentatore modulare Corsair.

Efficienza ottimale

Con un'efficienza del 90% in condizioni di carico del 50%, Corsair Professional Series Gold funziona in maniera silenziosa, generando una quantità di calore minima e garantendo ogni mese un risparmio considerevole. La certificazione 80 Plus® Gold assicura un'alimentazione efficiente e priva di intoppi.

Vantaggi Corsair

Gli alimentatori della serie Professional Gold di Corsair offrono funzionalità e tecnologie d'avanguardia:

• Supporto del recente standard ATX12V v2.31 e EPS12V 2.92 e retrocompatibilità
• Ventola ultrasilenziosa da con due cuscinetti a sfera per un efficiente flusso d'aria a un bassissimo livello di rumore grazie alla variazione della velocità in base alla temperatura.
• Fino al 90% di efficienza energetica in condizioni normali significa meno dispersione di calore e risparmi sulle bolliete elettriche.
• Correzione del fattore di potenza attiva di 0,99, che fornisce un'alimentazione precisa e affidabile.
• L'ingresso CA universale 90\~264 V elimina la necessità di modificare il voltaggio.
• Una via dedicata a +12 V offre la massima compatibilità con i componenti del sistema più recenti.
• La protezione da sovratensione, sovralimentazione e la protezione da sottocorrente e cortocircuito contribuiscono alla sicurezza dei componenti critici del sistema.
• Condensatori giapponesi di elevata qualità forniscono prestazioni e affidabilità senza compromessi.
• Il sistema di cablatura interamente modulare consente di utilizzare soltanto i cavi necessari. I cavi di alimentazione possono essere scollegati in modo da facilitare le operazioni di messa a punto e sostituzione dell'alimentatore.
• Il design sottile e piatto dei cavi riduce l'attrito dell'aria ottimizzandone il flusso attraverso il case del computer.
• 7 anni di garanzia e accesso illimitato ai servizi di assistenza tecnica Corsair di altissimo livello.

Specifiche dell'alimentatore

- Dimensioni:

- AX750/850: 150 mm (P) x 86 mm (A) x 160 mm (L)

Contenuto del pacchetto

• Alimentatore serie Professional Gold di Corsair
• Set di cavi modulari
• Manuale dell'utente
  • Cavo di alimentazione CA
• Fascette per cavi
  • Viti di montaggio
• Targhetta identificativa contenitore Corsair
• Custodia da trasporto

Configurazione dei cavi Corsair

CMPSU-750AX
QTÀ	LUNGHEZZA	CONNETTORI PER CAVO
1	600mm	1	CAVO ATX (24 PIN)
2	600mm	1	CAVO CPU EPS12V (8 PIN)
2	600mm	2	CAVO PCI-E
2	850mm	4	CAVO SATA
2	600mm	2
2	850mm	4	CAVO PER PERIFERICHE
2	101mm	1	FLOPPY
CMPSU-850AX
QTÀ	LUNGHEZZA	CONNETTORI PER CAVO
1	600mm	1	CAVO ATX (24 PIN)
2	600mm	1	CAVO CPU EPS12V (8 PIN)
2	600mm	2	CAVO PCI-E
2	850mm	4	CAVO SATA
2	600mm	2
2	850mm	4	CAVO PER PERIFERICHE
2	101mm	1	FLOPPY

CMPSU-1200AX
QTÀ	LUNGHEZZA	CONNETTORI PER CAVO
1	610mm	1	CAVO ATX (24 PIN)
2	610mm	1	CAVO CPU EPS12V (8 PIN)
6	610mm	1	CAVO PCI-E
3	850mm	4	CAVO SATA
2	600mm	2
3	850mm	4	CAVO PER PERIFERICHE
2	100mm	1	FLOPPY

Note:
- Il connettore di alimentazione ATX dispone di un meccanismo scollegabile a 4 pin che consente l'uso di una presa a 24 pin o a 20 pin sulla scheda madre.
- Il connettore di alimentazione EPS12V dispone di un meccanismo scollegabile a 4 pin che consente l'uso di una presa a 8 pin o di una presa "P4/12 V" a 4 pin sulla scheda madre.

Installazione

Prima di procedere con l'installazione, leggere attentamente e per intero questo manuale.

Fase A - Sostituzione di un alimentatore già esistente Se si sta creando un sistema nuovo, andare alla Fase B.

1. Scollegare il cavo di alimentazione CA dalla presa a muro o l'UPS e dall'alimentatore esistente.
2. Scollegare tutti i cavi di alimentazione dalla scheda video, dalla scheda madre e da tutte le altre periferiche.
3. Seguire le istruzioni riportate nel manuale dello chassis per disinstallare l'alimentatore già in uso.
4. Andare alla Fase B.

Fase B - Installazione dell'alimentatore serie Professional Gold di Corsair

1. Assicurarsi che il cavo di alimentazione CA dell'alimentatore non sia collegato.

2. Seguire le istruzioni riportate nel manuale dello chassis e installare l'alimentatore utilizzando le viti fornite.

3. Collegare il cavo da 24 pin per alimentazione principale all'alimentatore, e quindi alla scheda madre. Il cavo di alimentazione principale a 24 pin posto sull'alimentatore dispone di un meccanismo scollegabile a 4 pin che consente l'uso di una presa a 24 pin o a 20 pin sulla scheda madre.

a. Se la scheda madre è dotata di una presa a 24 pin, è possibile collegare il cavo di alimentazione principale a 24 pin dell'alimentatore direttamente alla scheda madre.
b. Se la scheda madre è dotata di una presa a 20 pin, è necessario scollegare il cavo a 4 pin dal connettore a 24 pin e collegare il cavo a 20 pin alla scheda madre senza collegare il connettore a 4 pin.

1. Collegare il cavo a 8 pin +12 V (EPS12V) all'alimentatore, quindi alla scheda madre.

a. Se la scheda madre è dotata di una presa a 8 pin +12 V, collegare il cavo a 8 pin direttamente alla scheda madre.
b. Se la scheda madre è dotata di una presa a 4 pin, è necessario scollegare il cavo a 4 pin dal connettore a 8 pin e collegare il cavo a 4 pin direttamente alla scheda madre.

AVVERTENZA: il cavo scollegabile a 4 pin del connettore principale a 24 pin non è un connettore "P4" o "+12 V". L'uso di questo cavo al posto di un connettore "P4" o "+12 V" può provocare gravi danni.

1. Collegare i cavi per periferiche, i cavi PCI-Express e i cavi SATA.

a. Collegare i cavi per periferiche alle prese di alimentazione del disco rigido e dell'unità CD-ROM/DVD-ROM.
b. Collegare i cavi SATA alle prese di alimentazione SATA del disco rigido.
c. Se necessario, collegare i cavi PCI-Express alle prese di alimentazione della scheda video PCI-Express.
d. Collegare i cavi per periferiche alle periferiche che richiedono un connettore a 4 pin piccolo.
e. Assicurarsi che tutti i cavi siano collegati saldamente. Conservare i cavi modulari non utilizzati per eventuali installazioni future.

1. Collegare il cavo di alimentazione CA all'alimentatore e accenderlo spingendo l'interruttore sulla posizione "I".

Congratulazioni! L'installazione dell'alimentatore serie Professional Gold di Corsair è stata completata e il sistema è pronto per essere utilizzato!

Informazioni importanti sulla sicurezza

Attenzione: pericolo di scossa elettrica!

1. Eseguire l'installazione nel rispetto delle istruzioni del produttore e degli avvisi di sicurezza. Eventuali inosservanze potrebbero provocare danni all'alimentatore o al sistema ed essere causa di gravi lesioni o morte.

2. All'interno dell'alimentatore è presente un voltaggio elevato. Non aprire l'involucro né cercare di riparare l'alimentatore: non sono presenti componenti la cui manutenzione può essere eseguita dagli utenti.

3. Il prodotto è stato progettato esclusivamente per l'utilizzo in luoghi chiusi.

4. Non utilizzare l'alimentatore in prossimità di acqua o in ambienti a temperature e umidità elevate.

5. Non installare in prossimità di fonti di calore quali termosifoni, bocchette di riscaldamento, stufe o altri apparecchi che producono calore.
6. Non inserire oggetti nell'area della griglia della ventola o di ventilazione aperta dell'alimentatore.
7. Non modificare i cavi e/o i connettori inclusi con l'alimentatore.
8. Se l'alimentatore utilizza cavi modulari, usare solo cavi forniti dal produttore. Altri cavi potrebbero non essere compatibili e danneggiare il sistema e l'alimentatore in modo grave.
9. Il connettore di alimentazione principale a 24 pin è dotato di un connettore scollegabile a 4 pin. Il connettore a 4 pin non è un connettore P4 o ATX 12 V. Non inserire forzatamente questo cavo nella presa P4 o ATX +12 V della scheda madre.
10. L'inosservanza delle istruzioni del produttore e/o delle presenti istruzioni di sicurezza invaliderà la garanzia con effetto immediato.

SICUREZZA E CERTIFICAZIONI

FCC	Norme FCC Parte 15, Classe B
ICES	ICES-003
CE	EN 55022:2006 + A1:2007, Classe BEN61000-3-2:2006 Classe DEN61000-3-3: 1995 + A1:2001 + A2:2005EN55024:1998 + A1:2001 + A2:2003IEC61000-4-2:1995 + A1:1998 + A2:2000IEC61000-4-3:2006IEC61000-4-4:2004IEC61000-4-5:2005IEC61000-4-6:2003 + A1:2004 + A2:2006IEC61000-4-8:1993 + A1:2000IEC61000-4-11:2004
UL / CUL	UL 60950-1
CSA	C22.2 NO. 60950-1
C-TICK	AS/NZS CISPR 22:2006, CLASSE B
TUV	EN 60950-1
cTUVus	UL 60950-1:2007 & CAN / CSA C22.2 No. 60950-1:2007
CB	IEC 60950-1
CCC	GB4943GB9254GB17625.1
BSMI	CNS14336CNS13438
GOST	R IEC 60950-1-2005R 51318.22-99R 51318.24-99R 51317.3.2-2006R 51317.3.3-99
ROHS	2002/95/CE, restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche
WEEE	2002/96/CE, direttiva sui rifiuti di apparecchiature elettriche ed elettroniche
ROHS (Cina)	Articolo n° 39, amministrazione sul controllo dell'inquinamento causato da prodotti elettronici
