Тип продукта	Блок питания для компьютера
Бренд	CORSAIR
Модель	AX750
Размеры (Д x Ш x В)	150 мм x 160 мм x 86 мм
Вес	Примерно 2,2 кг
Общая мощность	750 Вт
Вход переменного тока	90-264 В, 9-4.5 А, 50/60 Гц
Выход +12 В	62 А (744 Вт) на одной шине
Эффективность	80 PLUS Gold (до 90% при 50% нагрузке)
Охлаждение	Тихий вентилятор с двумя шарикоподшипниками
Модульное подключение кабелей	Да, полностью модульное
Основные разъемы	ATX 24 контакта (20+4), EPS12V 8 контактов (4+4), 2x PCI-E 6+2 контакта
Защиты	От перенапряжения, перегрузки, пониженного напряжения, короткого замыкания
Сертификаты	CE, FCC, UL, CUL, TUV, CCC, BSMI, GOST, RoHS, WEEE
Гарантия	7 лет
Содержимое упаковки	Блок питания, модульные кабели, руководство, кабель питания переменного тока, стяжки, винты, значок, сумка для переноски

Часто задаваемые вопросы - AX750 CORSAIR

Какова максимальная мощность на шине +12 В?

Шина +12 В выдает до 62 А, что составляет мощность 744 Вт.

Как установить блок питания в корпус?

Следуйте инструкциям руководства вашего корпуса. Закрепите блок питания прилагаемыми винтами, подключите необходимые модульные кабели (ATX 24 контакта, EPS12V, PCI-E, SATA, периферийные устройства), затем подключите кабель питания переменного тока и включите выключатель.

Можно ли использовать этот блок с материнской платой на 20 контактов?

Да, разъем ATX 24 контакта съемный: отсоедините часть на 4 контакта, чтобы получить совместимый разъем на 20 контактов.

Какой срок гарантии на CORSAIR AX750?

Corsair предоставляет ограниченную гарантию на 7 лет на дефекты материалов и изготовления для первоначального покупателя.

Шумит ли вентилятор?

Вентилятор разработан как сверхтихий с двумя шарикоподшипниками. Его скорость изменяется в зависимости от температуры для минимизации шума.

Какие кабели входят в комплект с блоком?

Упаковка содержит: 1 кабель ATX (24 контакта), 2 кабеля EPS12V (8 контактов), 2 кабеля PCI-E (6+2 контакта), 2 кабеля SATA (по 2 разъема каждый), 2 периферийных кабеля (по 2 разъема) и 2 переходника для дисковода.

Какова энергоэффективность?

Эффективность достигает 90% при 50% нагрузке, сертифицировано 80 PLUS Gold, что снижает нагрев и счета за электроэнергию.

Можно ли заменить модульные кабели другими кабелями?

Нет, используйте только кабели, поставляемые Corsair. Другие кабели могут быть несовместимы и повредить систему.

Что делать в случае неисправности?

Свяжитесь с технической поддержкой Corsair через corsair.com/contact. В течение первых 30 дней вернитесь в точку продажи. Затем следуйте процедуре гарантийного обслуживания.

Совместим ли блок с последними стандартами?

Да, он совместим с ATX12V v2.31 и EPS12V 2.92, и обратно совместим с ATX12V 2.2 и 2.01.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AX750 CORSAIR

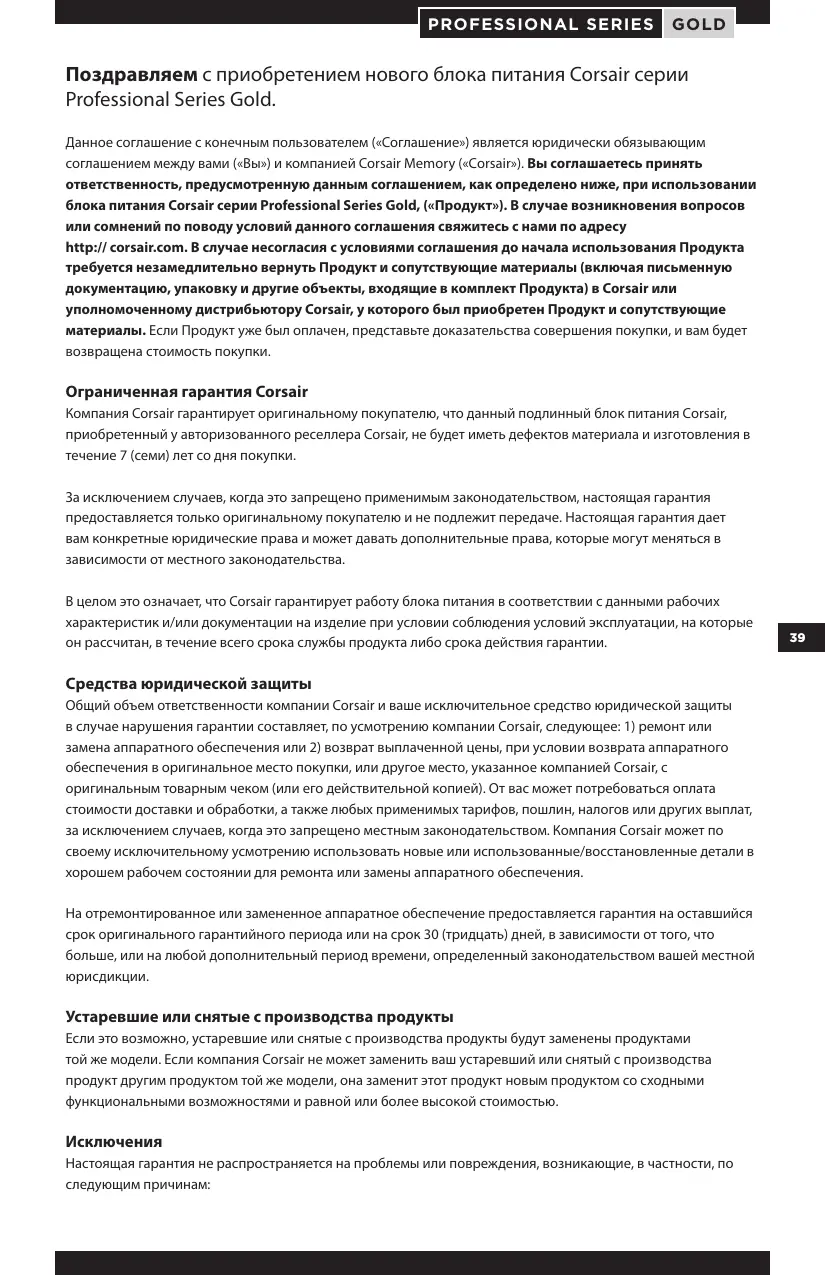

Поздравляем с приобретением нового блока питания Corsair серии Professional Series Gold.

Данное соглашение с конечным пользователем («Соглашение») является юридически обязывающим соглашением между вами («Вы») и компанией Corsair Memory («Corsair»). Вы соглашаетесь принять ответственность, предусмотренную данным соглашением, как определено ниже, при использовании блока питания Corsair серии Professional Series Gold, («Продукт»). В случае возникновения вопросов или сомнений по поводу условий данного соглашения свяжитесь с нами по адресу http://corsair.com. В случае несогласия с условиями соглашения до начала использования Продукта требуется незамедлительно вернуть Продукт и сопутствующие материалы (включая письменную документацию, упаковку и другие объекты, входящие в комплект Продукта) в Corsair или уполномоченному дистрибьютору Corsair, у которого был приобретен Продукт и сопутствующие материалы. Если Продукт уже был оплачен, представьте доказательства совершения покупки, и вам будет возвращена стоимость покупки.

Ограниченная гарантия Corsair

Компания Corsair гарантирует оригинальному покупателю, что данный подлинный блок питания Corsair, приобретенный у авторизованного реселлера Corsair, не будет иметь дефектов материала и изготовления в течение 7 (семи) лет со дня покупки.

За исключением случаев, когда это запрещено применимым законодательством, настоящее гарантия предоставляется только оригинальному покупателю и не подлежит передаче. Настоящая гарантия дает вам конкретные юридические права и может давать дополнительные права, которые могут меняться в зависимости от местного законодательства.

В целом это означает, что Corsair гарантирует работу блока питания в соответствии с данными рабочих характеристик и/или документации на изделие при условии соблюдения условий эксплуатации, на которые он рассчитан, в течение всего срока службы продукта либо срока действия гарантии.

Средства юридической защиты

Общий объем ответственности компании Corsair и ваше исключительное средство юридической защиты в случае нарушения гарантии составляет, по усмотрению компании Corsair, следующее: 1) ремонт или замена аппаратного обеспечения или 2) возврат выплаченной цены, при условии возврата аппаратного обеспечения в оригинальное место покупки, или другое место, указанное компанией Corsair, с оригинальным товарным чеком (или его действительной копией). От вас может потребоваться оплата стоимости доставки и обработки, а также любых применимых тарифов, пошлин, налогов или других выплат, за исключением случаев, когда это запрещено местным законодательством. Компания Corsair может по своему исключительному усмотрению использовать новые или использованные/восстановленные детали в хорошем рабочем состоянии для ремонта или замены аппаратного обеспечения.

На отремонтированное или замененное аппаратное обеспечение предоставляется гарантия на оставшийся срок оригинального гарантийного периода или на срок 30 (тридцать) дней, в зависимости от того, что больше, или на любой дополнительный период времени, определенный законодательством вашей местной юрисдикции.

Устаревшие или снятые с производства продукты

Если это возможно, устаревшие или снятые с производства продукты будут заменены продуктами той же модели. Если компания Corsair не может заменить ваш устаревший или снятый с производства продукт другим продуктом той же модели, она заменит этот продукт новым продуктом со сходными функциональными возможностями и равной или более высокой стоимостью.

Исключения

Настоящая гарантия не распространяется на проблемы или повреждения, возникающие, в частности, по следующим причинам:

1. износ вследствие нормальной эксплуатации;
2. любое изменение, нарушение использования, авария, разборка, неправильное подключение или ремонт неуполномоченными лицами;
3. удаление маркировки и наклеек изготовителя;
4. любые случаи неправильной эксплуатации, включая использование с нарушением приложенных к продукту инструкций;
5. подключение к источнику тока с несоответствующим напряжением;
6. использование расходных материалов, например сменных батареек, не поставлявшихся компанией Corsair, за исключением случаев, когда такое ограничение запрещено местным законодательством;
7. любые другие случаи, которые не связаны с наличием дефектов в материалах или производстве продукта.

Кроме того, данная гарантия не распространяется на контрафактные продукты, то есть на продукты, которые компания Corsair по своему собственному усмотрению определяет как не изготовленные Corsair или любым из ее авторизованных партнеров по производству.

Ограничение ответственности

Компания corsair не несет ответственности за специальные, случайные, косвенные или последующие убытки любого рода, в том числе включая утрату прибыли, дохода или данных (будь то прямую или косвенную) или коммерческие убытки, вызванные нарушением любой явной или подразумеваемой гарантии на ваш продукт, даже если компания corsair была заранее предупреждена о возможности таких убытков. Некоторыми местными законодательствами не допускается исключение или ограничение специальных, косвенных, случайных или последующих убытков, поэтому данное ограничение или исключение может быть неприменимо в вашей юрисдикции.

Срок действия подразумеваемых гарантий

за исключением случаев, когда это запрещено применимым законодательством, любые подразумеваемые гарантии или условия товарного состояния или пригодности для конкретного использования данного аппаратного продукта ограничиваются в течение срока действия

применимой ограниченной гарантии на ваш продукт. Некоторыми местными законодательствами не допускается ограничение продолжительности срока действия подразумеваемой гарантии, поэтому данное ограничение может быть неприменимо в вашей юрисдикции.

Права по национальному законодательству

Потребители могут иметь юридические права по применимому национальному законодательству, регулирующему продажу потребительских товаров. Настоящая Ограниченная гарантия не затрагивает такие права.

Отказ от других гарантий

Ни один из сотрудников, дилеров или других агентов компании Corsair не имеет полномочий вносить изменения, расширения или добавления в настоящее гарантию.

Отправка требований по гарантии

Перед отправкой требований по гарантии мы рекомендуем вам связаться с нашей службой технической поддержки или посетить веб-сайт corsair.com и изучить материалы по технической поддержке. Возможно, это поможет вам найти простое решение возникшей проблемы.

Как правило, требования по гарантии должны быть обработаны местом оригинальной продажи продукта в течение первых 30 (тридцати) дней с момента приобретения. Продолжительность этого периода может изменяться в зависимости от места приобретения продукта. Узнайте у продавца правила возврата продукта. Все требования по гарантии, которые не могут быть обработаны в месте оригинальной продажи, должны быть переданы непосредственно компании Corsair. Контактную информацию нашей службы поддержки можно найти на веб- сайте corsair.com/contact или в документации к вашему продукту.

Введение

Беспрецедентная Защита Питания

Серия Corsair Professional Series Gold поднимает искусство подачи надежного чистого питания при неидеальных условиях на новую высоту. Если вам необходима бескомпромиссная стабильность, или вы просто хотите иметь один из лучших существующих блоков питания, Corsair серии Professional Series Gold – это блок питания для вас.

Настоящая Система Модульных Кабелей

В серии Corsair Professional Series Gold все кабели могут быть отсоединены от блока питания. При установке блока питания это дает вам необходимую гибкость использования только требуемых кабелей и сборки идеальной системы с оптимальным воздухотоком. Также, в случае замены блока питания, он может быть извлечен из системы без кабелей, которые останутся на месте и могут быть подключены к вашему новому полностью модульному блоку питания Corsair.

Невероятная эффективность

Обеспечивая эффективность 90% при 50% нагрузке, Блоки Питания Corsair серии Professional Series Gold работают тише, производят меньше тепла и экономят ваши деньги от месяца к месяцу. Заслуженная сертификация «80 Plus Gold» - это Ваша гарантия правильности выбора серьезного, эффективного блока питания

Преимущества блоков питания Corsair

Блок питания Corsair серии Professional Series Gold создан на основе новейших технологий и обладает самыми совершенными характеристиками.

• Поддержка новейшего стандарта ATX12V 2.31 и EPS12V 2.92 и обратная совместимость с системами ATX12V 2.2 и ATX12V 2.01.
• Практически бесшумный вентилятор со сдвоенным подшипником и регулированием числа об./мин. в зависимости от температуры, обеспечивающий отличный обдув при исключительно низком уровне шума.
• Эффективность до 90% (при типичной нагрузке) означает меньшее тепловыделение и меньшее энергопотребление.
• Активная коррекция фактора мощности (APFC) с коэффициентом 0,99, обеспечивающая стабильную и надежную подачу питания.
• Универсальная поддержка входного напряжения: 90\~264 В. Больше никаких красных переключателей!
• Выделенная единая шина питания +12 В для максимальной совместимости с новейшими компонентами.
• Максимальная стабильность энергоснабжения критически важных системных компонентов, защита от превышения напряжения или мощности, понижения напряжения и короткого замыкания.
• Высококачественные японские конденсаторы, обеспечивающие бескомпромиссную надежность и производительность.
• Полностью модульная кабельная система позволяет использовать только те кабели, которые нужны вам. Осуществлять модернизацию и замену блока питания проще, поскольку кабели нужно отсоединять только от блока питания.
• Низкопрофильный дизайн плоских кабелей уменьшает воздушное сопротивление, что позволяет улучшить воздухообмен внутри корпуса вашего компьютера.
• Семилетняя гарантия и доступ к услугам отлично зарекомендовавшей себя службы технической поддержки и послепродажного обслуживания компании Corsair.

Технические характеристики блока питания

- Размеры:

- AX750/850: 150 мм x 86 мм x 160 мм (ШхВхГ)

- AX1200: 150 мм x 86 мм x 200 мм (ШхВхГ)

• Среднее время безотказной работы: 100 000 часов

МОДЕЛЬ	CMPSU-750AX		CMPSU-850AX		CMPSU-1200AX
	ВХОДНОЙ ТОК (ПЕРЕМ.)
ВХОДНОЕ НАПРЯЖЕНИЕ (ПЕРЕМ.)	90-264 В (перем.)
ВХОД. ТОК	9-4.5А		10-5А		15А
ЧАСТОТА	50-60 Гц
	VALORES DE SALIDA DE CORRIENTE CONTINUA
	МАКС. НАГРУЗКА	МАКС. МОЩНОСТЬ	МАКС. НАГРУЗКА	МАКС. МОЩНОСТЬ	МАКС. НАГРУЗКА	МАКС. МОЩНОСТЬ
+3.3 В	25А	125Вт	25А	125Вт	30А	180Вт
+5 В	25А		25А		30А
+12 В	62А	744Вт	70А	840Вт	100.4А	1204.8Вт
-12 В	0.5А	6Вт	0.5А	6Вт	0.8А	9.6Вт
+5 В (резервная шина)	3А	15Вт	3А	15Вт	3.5А	17.5Вт
ПОЛНАЯ МОЩНОСТЬ	750Вт		850Вт		1204.8Вт

Комплектация

• Блок питания серии Corsair серии Professional Series Gold
  • Набор модульных кабелей
• Руководство пользователя
  • Кабель питания переменного тока
  • Стяжки для кабелей
  • Монтировочные болты
  • Наклейка Corsair на системный блок
  • Сумка

Конфигурация кабелей Corsair

CMPSU-750AX
КОЛ-ВО	ДЛИНА	РАЗЪЕМОВ НА КАБЕЛЬ
1	600mm	1	КАБЕЛЬ АТХ (24-КОНТАКТНЫЙ)
2	600mm	1	КАБЕЛЬ ЦП EPS12V(8-КОНТАКТНЫЙ)
2	600mm	2	КАБЕЛЬ PCI-E
2	850mm	4	КАБЕЛЬ SATA
2	600mm	2
2	850mm	4	КАБЕЛЬ ДЛЯ ПЕРИФЕРИЙНЫХУСТРОЙСТВ
2	101mm	1	КАБЕЛЬ FDD
CMPSU-850AX
КОЛ-ВО	ДЛИНА	РАЗЪЕМОВ НА КАБЕЛЬ
1	600mm	1	CABLE ATX (24 PATILLAS)
2	600mm	1	КАБЕЛЬ ЦП EPS12V(8-КОНТАКТНЫЙ)
2	600mm	2	КАБЕЛЬ PCI-E
2	850mm	4	КАБЕЛЬ SATA
2	600mm	2
2	850mm	4	КАБЕЛЬ ДЛЯ ПЕРИФЕРИЙНЫХУСТРОЙСТВ
2	101mm	1	КАБЕЛЬ FDD

CMPSU-1200AX
КОЛ-ВО	ДЛИНА	РАЗЪЕМОВ НА КАБЕЛЬ
1	610mm	1	CABLE ATX (24 PATILLAS)
2	610mm	1	КАБЕЛЬ ЦП EPS12V(8-КОНТАКТНЫЙ)
6	610mm	1	КАБЕЛЬ PCI-E
3	850mm	4	КАБЕЛЬ SATA
2	600mm	2
3	850mm	4	КАБЕЛЬ ДЛЯ ПЕРИФЕРИЙНЫХУСТРОЙСТВ
2	100mm	1	КАБЕЛЬ FDD

Примечания.
- Разъем питания ATX оснащен съемным 4-контактным механизмом, благодаря чему обеспечивается совместимость как с 24-контактными, так и с 20-контактными разъемами на материнских платах.
- Разъем питания EPS12V оснащен съемным 4-контактным механизмом, благодаря чему обеспечивается совместимость как с 8-контактными, так и с 4-контактными разъемами P4/12V на материнских платах.

Установка

Прежде чем приступить к установке, необходимо до конца прочитать настоящее руководство.

Шаг А. Извлечение старого блока питания

Если вы собираете новую систему, перейдите к шагу Б.

1. Отсоедините шнур питания переменного тока от настенной электрической розетки или ИБП, а также от имеющегося блока питания.
2. Отсоедините все кабели, подводящие питание к видеокарте, материнской плате и прочим периферийным устройствам.
3. Следуя указаниям руководства по эксплуатации системного блока, демонтируйте блок питания.
4. Перейдите к шагу Б.

Шаг Б. Установка блока питания серии Corsair Professional Series Gold

1. Убедитесь, что кабель переменного тока блока питания не подключен.

2. Следуя указаниям руководства по эксплуатации системного блока, установите блок питания и закрепите приложенными винтами,

3. Подключите 24-контактный кабель питания к блоку питания, а затем к материнской плате. Основной 24-контактный кабель питания оснащен съемным 4-контактным механизмом, благодаря чему обеспечивается совместимость как с 24-контактными, так и с 20-контактными разъемами на материнских платах.

a. Если на материнской плате имеется 24-контактный разъем, к ней можно напрямую подключить 24-контактный основной кабель питания от блока питания.
b. Если материнская плата оснащена 20-контактным разъемом, следует отсоединить 4-контактный кабель от 24-контактного разъема и затем подключить 20-контактный кабель к материнской плате, не подключая 4-контактного разъема.

1. Подключите восьмиконтактный кабель линии +12В (EPS12V) к блоку питания, а затем к материнской плате.

a. Если материнская плата оснащена 8-контактным штепсельным разъемом +12 В, следует подключить кабель с 8-контактным разъемом непосредственно к материнской плате.
b. Если материнская плата оснащена 4-контактным разъемом, следует отсоединить 4-контактный кабель от 8-контактного разъема и затем подключить 4-контактный кабель непосредственно к материнской плате.

ПРЕДУПРЕЖДЕНИЕ. Съемный 4-контактный разъем кабеля с 24-контактным основным разъемом не является разъемом типа "P4" или "+12B". Его использование вместо разъема типа "P4" или "+12B" может вызвать серьезные неполадки.

1. Подключите кабели для периферийных устройств, кабели PCI-Express и SATA.

a. Подключите кабели для периферийных устройств к разъемам питания жесткого диска и CD-ROM/DVD-ROM.
b. Подключите кабели SATA к разъемам питания вашего SATA SSD или жесткого диска.
с. При необходимости подключите соответствующие кабели PCI-Express к разъему питания на видеокарте PCI-Express.
d. Подключите кабели питания периферийных устройств к любым периферийным устройствам с маленьким 4-контактным разъемом.
e. Убедитесь в том, что все кабели подключены надежно. Не забудьте сохранить все неиспользованные модульные кабели на будущее, они пригодятся при подключении дополнительных компонентов.

1. Подключите кабель питания переменного тока к блоку питания и включите его, переведя выключатель в положение ON (оно отмечено знаком "I").

Поздравляем! Установка блока питания Corsair серии Professional Series Gold завершена, теперь можно включать систему!

Важная информация о безопасности

Опасность поражения электрическим током!

1. Установка должна осуществляться согласно указаниям изготовителя и предупреждениям по безопасности. Несоблюдение рекомендаций может привести к повреждению блока питания или компьютерной системы и может вызвать серьезные увечья или смерть.

2. В блоке питания действует электрический ток с высоким напряжением. Запрещается открывать корпус блока питания или предпринимать попытки ремонта блока питания. В нем не содержится компонентов, обслуживаемых пользователем.

3. Этот продукт предназначен только для применения в помещении.

4. Не используйте блок питания поблизости от воды, а также при высокой температуре и влажности воздуха.
5. Не устанавливайте продукт поблизости от источников тепла, например радиаторов отопления, обогревателей, печей и других приборов, излучающих тепло.
6. Нельзя вставлять любые предметы в открытые вентиляционные отверстия и в решетку вентиляции блока питания.
7. Не меняйте кабели и/или разъемы, входящие в комплект поставки блока питания.
8. Если в этом блоке питания используются модульные кабели, используйте только кабели, поставлявшиеся изготовителем. Другие кабели могут оказаться несовместимыми и вызвать серьезные повреждения системы и блока питания.
9. 24-контактный разъем основного кабеля питания оснащен съемным 4-контактным разъемом. Этот 4-контактный разъем не является разъемом типа P4 или ATX 12V. НЕ пытайтесь подключить этот кабель к разъемам P4 или ATX +12V на материнской плате.
10. Несоблюдение инструкций изготовителя и/или настоящих инструкций по безопасности незамедлительно аннулирует все гарантии.

Сертификаты безопасности и аттестация

FCC	Правила FCC, ч. 15, класс B
ICES	ICES-003
CE	EN 55022:2006 + A1:2007, Класс BEN61000-3-2:2006 Класс DEN61000-3-3: 1995 + A1:2001 + A2:2005EN55024:1998 + A1:2001 + A2:2003IEC61000-4-2:1995 + A1:1998 + A2:2000IEC61000-4-3:2006IEC61000-4-4:2004IEC61000-4-5:2005IEC61000-4-6:2003 + A1:2004 + A2:2006IEC61000-4-8:1993 + A1:2000IEC61000-4-11:2004
UL / CUL	UL 60950-1
CSA	C22.2 NO. 60950-1
C-TICK	AS/NZS CISPR 22:2006, КЛАСС B
TUV	EN 60950-1
cTUVus	UL 60950-1:2007 & CAN / CSA C22.2 No. 60950-1:2007
CB	IEC 60950-1
CCC	GB4943GB9254GB17625.1
BSMI	CNS14336CNS13438
GOST	R IEC 60950-1-2005R 51318.22-99R 51318.24-99R 51317.3.2-2006R 51317.3.3-99
ROHS	Директива об ограничении содержания опасных веществ 2002/95/EC
WEEE	Директива об утилизации электрического и электронного оборудования 2002/96/EC
ROHS (KHP)	Указ КНР No39, Управление контроля за загрязнениями, вызванными электронно-информационными продуктами
