製品タイプ	フロアスピーカー
モデル	Monitor Supreme 2000
ブランド	MAGNAT
構成	3ウェイ、バスレフ方式
耐入力（定格/最大）	220W / 450W
インピーダンス	4–8 Ω
周波数特性	18–38,000 Hz
推奨アンプ出力	30–450 W
感度 (1W/1m)	93 dB
外形寸法 (W x H x D)	267 x 1080 x 335 mm
重量	—
付属アクセサリー	エボナイト製と金属製のスパイク
推奨壁からの距離	後方20cm以上、側面30cm以上
対応	ステレオおよびホームシアター
お手入れと清掃	乾いた柔らかい布で拭く
注意事項	アンプの過負荷を避ける。歪みが生じたら音量を下げる。

よくある質問 - Monitor Supreme 2000 MAGNAT

Monitor Supreme 2000をアンプに接続するにはどうすればいいですか？

アンプの電源を切ります。ケーブルの端を10～15mm被覆を剥き、より合わせ、端子に挿入します。赤（＋）を赤に、黒（－）を黒に接続します。ネジを締めます。ショートしていないことを確認してください。

接続にはどのようなケーブルが推奨されますか？

長さ3mまでは断面積2.5mm²以上、それ以上は4mm²以上のケーブルを推奨します。両チャンネルのケーブル長は同じにしてください。

ステレオシステムでスピーカーを正しく配置するにはどうすればいいですか？

スピーカーとリスニングポイントが 正三角形 を形成するのが最適です。スピーカーは耳の高さに設置し、障害物を避けます。後壁から20cm以上、側壁から30cm以上離します。

Monitor Supreme 2000をホームシアターで使用できますか？

はい、フロントスピーカーとして使用できます。テレビの左右に等距離に配置します。リアスピーカーはリスナーの後ろに、センタースピーカー（Center 250）はテレビの上に設置します。

スピーカーの損傷を防ぐにはどうすればいいですか？

アンプの過負荷を避けてください。歪み（ノイズ、ビビリ）が発生したらすぐに音量を下げます。弱いアンプは強力なアンプよりも危険です。早く過負荷になります。ボリュームは線形動作のために中間位置にしてください。

大音量で音が歪む場合はどうすればいいですか？

過負荷の兆候です。音量を下げてください。アンプの出力がスピーカーの耐入力（220/450W）を超えていないか確認してください。歪みが続く場合は専門家に相談してください。

スピーカーの掃除はどうすればいいですか？

キャビネットは乾いた柔らかい布で拭いてください。強力な洗剤や水は使用しないでください。液体がスピーカーにかからないように注意してください。

付属品は何ですか？

エボナイト製と金属製のスパイクが付属します。スパイクはスピーカーの底部のねじ穴に取り付け、床との接地を改善し共振を低減します。

Monitor Supreme 2000にスパイクを取り付けるにはどうすればいいですか？

スパイクをスピーカー底面のねじ穴にねじ込みます。すべてのスパイクがしっかり締まっていることを確認します。スピーカーを床に置くと、スパイクで支えられ不要な共振を防ぎます。

Monitor Supreme 2000に適したアンプはどれですか？

推奨アンプ出力は30～450W（4–8Ω）です。アンプはこのインピーダンスで動作可能である必要があります。特に弱すぎるアンプは中音量で過負荷になる可能性があるため避けてください。

使用説明書 Monitor Supreme 2000 MAGNAT

THE SOUND YOU CAN'T HEAR...

有源超低音 音 箱 MAGNAT MONITOR SUPREME

このたびはMAGNAT製品をお買い求めいただきまして、誠にありがとうございます。当社の製品がお客様のご要望に応え、ご満足いただけましたら幸いです。お客様がお選びになった当社製品は、その優れた品質において、世界中で認められております。

なお、お買い求めいただいたスピーカーをご使用いただく前に、下記の注意事項を必ず最後までお読みください。

MAGNAT MONITOR SUPREME スピーカーの接続に関する一般的なご注意

スピーカーを接続するためには、専門店でお買い求めになれる特別なスピーカーコードが必要です。音質が落ちないように、長さが3メートルまでのコードは、断面が最低2.5mm²、それ以上の場合は直径が最低4 mm² のコードを用いることをお勧めします。

アンプやレシーバーは、すべての接続作業が終了するまで、スイッチを切っておいてください。正確なコードの長さを測ることができるように、スピーカーは予定された位置に配置しておきます。両方のチャンネルに使用するコードは、どちらも同じ長さにしてください。

ここで、コードの先端を約10～15mm絶縁します。先端は、錫メッキするよりはねじって端子に入れたほうがよく、それをネジで固定します。

コードを接続する時は、必ず位相に応じた接続をするよう、気をつけてください。つまり、スピーカーの黒い端子（一）は、アンプの（一）端子と、それからスピーカーの赤い端子（＋）は、アンプの（＋）端子と接続していなければなりません。市販のスピーカー・コードですと、位相に応じた接続が間違いなく行えるよう、コードの内部が波型の起伏になっているか、色違いのストライプで印がついています。

コードがしっかり繋がれているか、また突き出た導線などでショートしていないかどうか、よく確かめてください。この二つの事項は、アンプに重大な損傷を与える原因となることがありますので、ご注意ください。

MAGNAT MONITOR SUPREME のステレオ使用

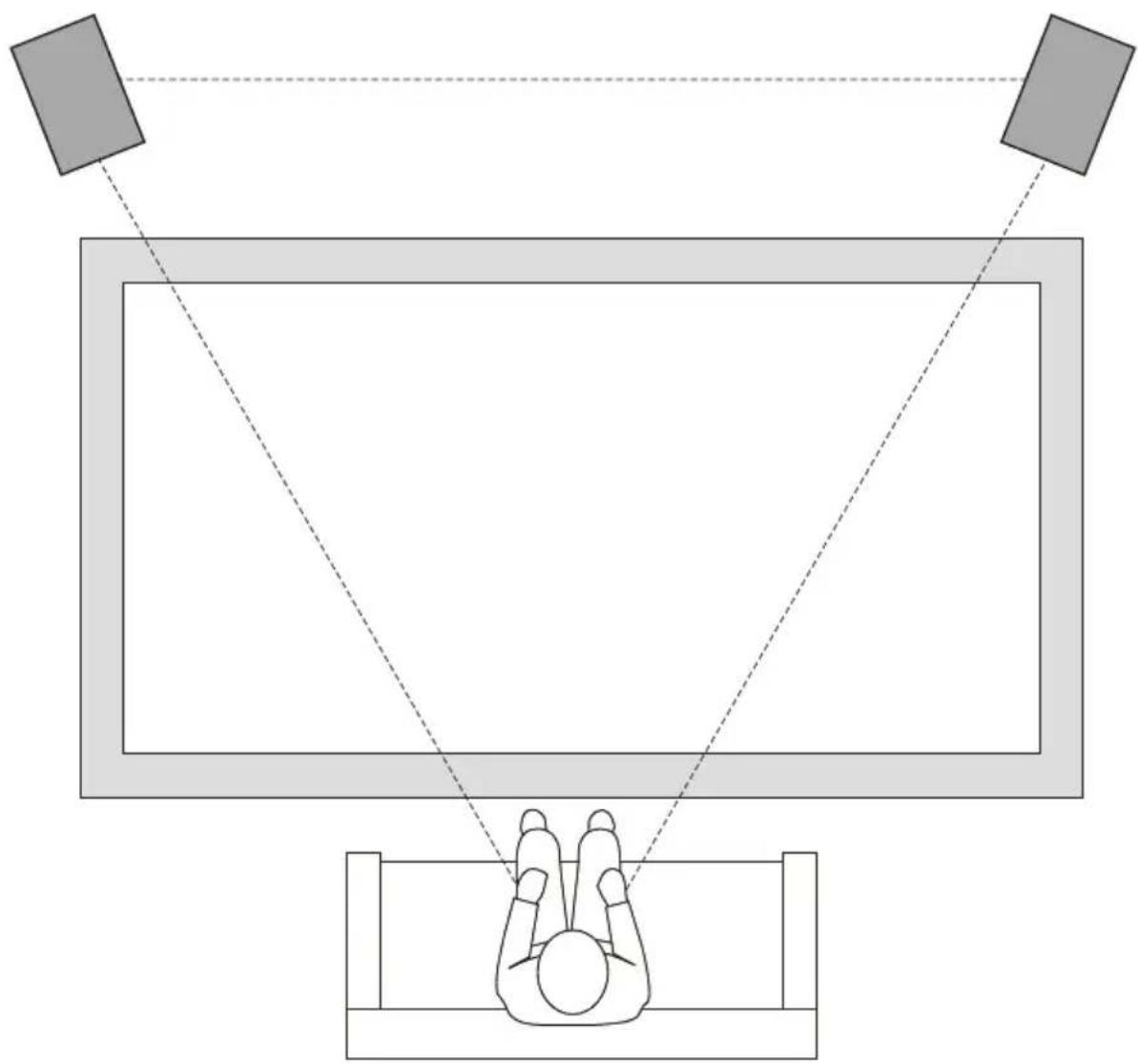

音を楽しむ最良の位置は、スピーカーと聴く位置とが三角形をつくった場合に得られます。左右のスピーカーから聴く位置までが同じ距離だと、音響信号が届くまでの時間も同じなので、調和のとれた自然な音質が得られます。(図 1)

スピーカーと聴く位置との間には、視界がさえぎられないようにしてください。吸音性や反射性のある障害物は、音質を落とします。更に、スピーカーを置く場合には、次の距離を守ってください。

Monitor Supreme スタンドスピーカー：後ろの壁から最低20cm、横の壁からは最低30cm。これにより、ベースが響きすぎるのを防ぐことができます。

Monitor Supreme 100, 200: 棚型スピーカーをご使用の場合にも横および後ろの壁や物体から10cm以上の距離を確保し、高音用スピーカーが耳の高さに来るように置いてください。

Monitor Supreme 2000, 1000, 800スパイク：スピーカーを設置の時には、一緒に包装されておりますスパイクを使用してください。これにより、スピーカーは床の敷物に直接触れることができないので、好ましくない共鳴が起きるのを防ぐことができます。各スパイクはボックス下部のねじスリーブ内にねじ込みます。

MAGNAT MONITOR SUPREME をフロントあるいはリア・スピーカーとしてご使用の場合

フロント・スピーカーは、右と左にテレビからできるだけ同じ距離を置いて、耳の高さに取り付けてください。リア（後部）・スピーカーの場合は、聞く位置の横か、できればその後ろに右と左に、耳の高さか、あるいはそれよりやや高く、取り付けます。(図 2)

Monitor Supreme 100, 200: AVレシーバーを配置する時には、フロント・チャンネルとリア・チャンネルの通過周波数を、できれば80Hzにしてください。その他は、前項の内容に従ってください。

MAGNAT MONITOR SUPREME CENTER 250

センタースピーカー、Monitor Supreme Center 250 は、その他のMonitor Supreme モデルと外観も音響もぴったり合うよう、つくられています。このスピーカーは、テレビのすぐ上か下に置いてください。その他については、前章の一般注意事項をご覧ください。

SUBWOOFER MAGNAT MONITOR SUPREME

Monitor Supreme シリーズのアクティブ・サブウーファーは、Monitor Supreme シリーズの各スピーカーと外観も音響もぴったり合うようつくられています。付属の別冊取扱い説明書をご覧ください。

AVレシーバーへの接続

図3と4は、AVレシーバーへの接続バリエーションです。

図3：サブウーファー・アウトレットなしのAVレシーバー

図4：サブウーファー・アウトレット付きのAVレシーバー

修理を必要としないためのアドバイス

MAGNATのスピーカーはすべて、トーンコントロールが中央のポジションに設定されている時、つまりアンプのリニア再生状態の場合には、最良の音質が出るように調整されています。トーンコントロールのつまみを大きく回すと、低音および／または高温にかかるエネルギーが増加して、ボリュームが高い場合にはスピーカーが損傷することがあります。

ボックスの使用負荷よりもずっと高い出力パワーが出せるアンプをお持ちの場合は、音量を無理に上げると、非常にまれではありますが、スピーカーが損傷する場合があります。

しかし、出力パワーがもっと弱いアンプの場合ですと、強力なアンプよりもずっと早くボリュームが上がるので、中程度の音量でもボックスを損傷する恐れがあります。このようなボリュームの上げ過ぎは明らかに測定可能で耳に聞き取れるひずみを起こし、スピーカーにとって致命的です。

したがって、ボリュームを調整の場合にはひずみにはくれぐれもご注意ください。そして、ひずみが出た場合にはただちにボリュームを下げてください。大きい音量を好まれる方は、アンプが、少なくともボックスが堪えられるだけの出力パワーに抑えるよう、ご注意ください。

一般には…

アンプ、チューナー、およびCDプレイヤーは、低価格の製品に限らず、耳には聞こえないような、高周波の振動を再生することがあります。お持ちの高音用スピーカーが低い、または中程度のボリュームで音が出なくなることがございましたら、専門の技術者に点検してもらってください。

技術仕様

	Monitor Supreme 2000	Monitor Supreme 1000
機器構成:3 ウェイ	バスリフレックス	3 ウェイ
負荷電力:	220 / 450 W	180 / 360 W
インピーダンス:	4 - 8 Ohm	4 - 8 Ohm
周波数範囲:	18 - 38 000 Hz	19 - 38 000 Hz
推奨アンプ出力:	30 - 450 W	30 - 360 W
効率(1W/1m):	93 dB	92 dB
寸法(WxHxD):	267 x 1080 x 335 mm	215 x 950 x 313 mm
付属品:	硬ゴム製スパイク	硬ゴム製スパイク
	金属製スパイク 金属製スパイク

	Monitor Supreme 800	Monitor Supreme 200
機器構成:2 12 ウェイ	バスリフレックス	2ウェイ
負荷電力:	180 / 360 W	90 / 180 W
インピーダンス:	4 - 8 Ohm	4 - 8 Ohm
周波数範囲:	22 - 38 000 Hz	34 - 38 000 Hz
推奨アンプ出力:	30 - 320 W	30 - 180 W
効率(1W/1m):	92 dB	91 dB
寸法(WxHxD):	215 x 850 x 273 mm	215 x 354 x 273 mm
付属品:	硬ゴム製スパイク金属製スパイク	硬ゴム製スパイク

	Monitor Supreme 100	Monitor Supreme Center 250
機器構成: 2ウェイ	2ウェイ
負荷電力:	55 / 110 W	75 / 150 W
インピーダンス:	4 - 8 Ohm	4 - 8 Ohm
周波数範囲:	42 - 34 000 Hz	40 - 34 000 Hz
推奨アンプ出力:	20 - 110 W	20 - 150 W
効率(1W/1m):	89 dB	90 dB
寸法(WxHxD):	149 x 250 x 190 mm	420 x 145 x 190 mm
付属品:	硬ゴム製スパイク	硬ゴム製スパイク

技術仕様データは変更することがありますのでご注意ください。

Fig. 1
