MANUALE UTENTE IMAGERUNNER C1028IF CANON

Leggere questa guida.

Leggere questa guida prima di iniziare ad utilizzare il prodotto.

Terminata la lettura, conservare la guida in un luogo sicuro per eventuali consultazioni.

Guía de inicio

Panoramica delle funzioni della macchina.... 1

Manuali per la macchina ....1

1 Installazione della macchina a seconda delle esigenze di utilizzo 2

2 Configurazione della macchina 3

Accensione della macchina .... 3

Impostazione della data e dell'ora....5

Creazione delle impostazioni fax....10

Registrazione del numero di telefono dell'utente e del nome dell'unità.... 10

Informazioni sui tasti 10

Informazioni sul mittente 13

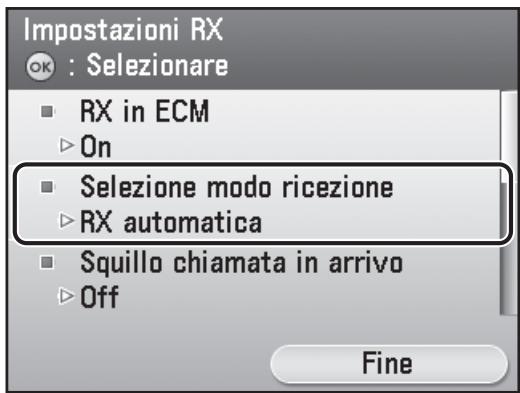

Selezione della modalità di ricezione più adatta alla esigenze personali 14

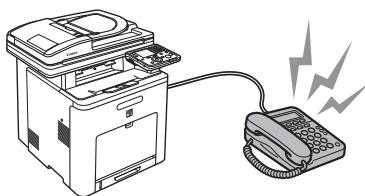

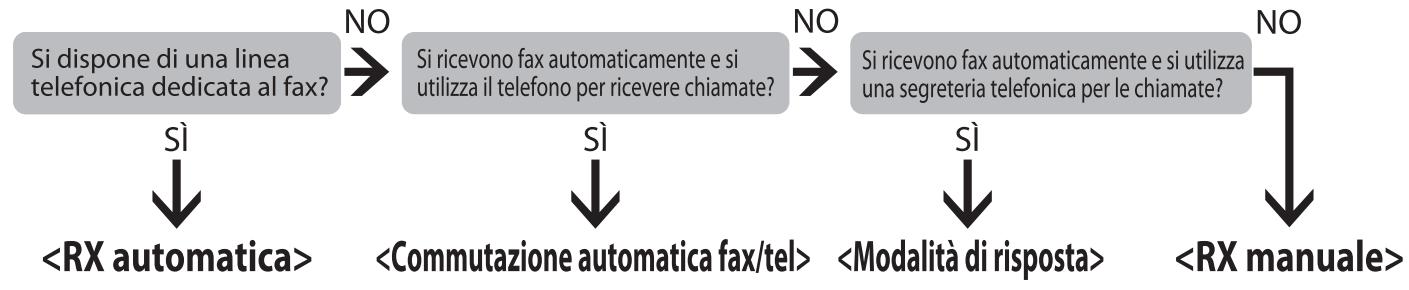

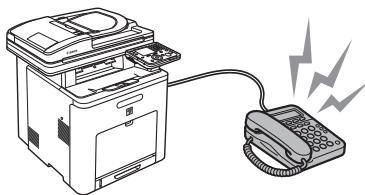

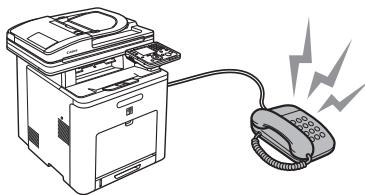

Informazioni sulle modalità di ricezione 14

Per l'uso della selezione a impulsi.... 17

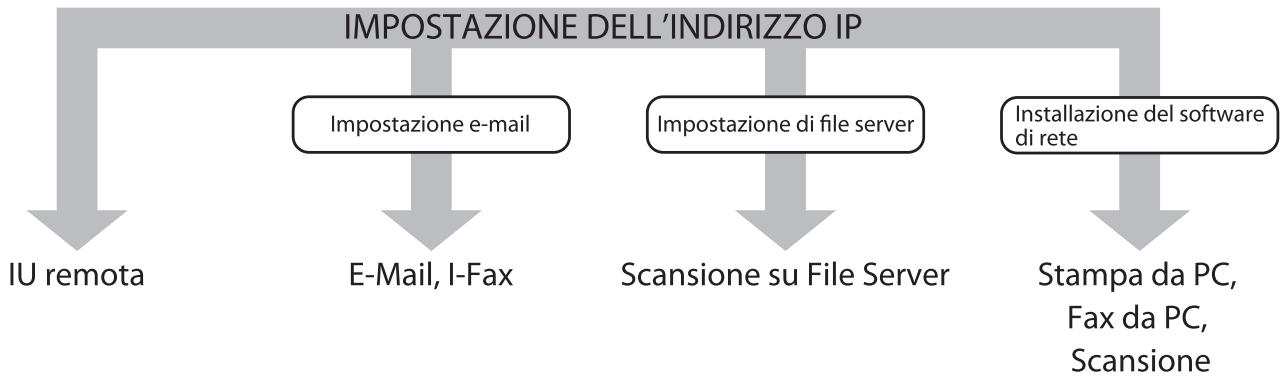

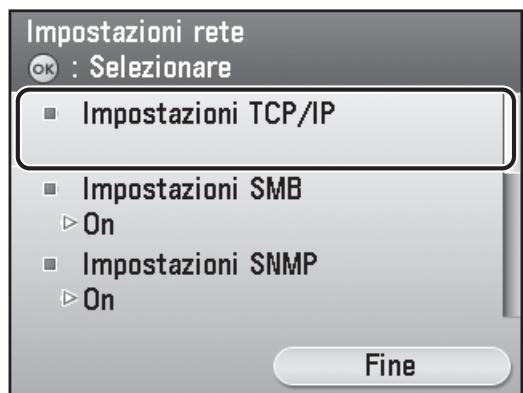

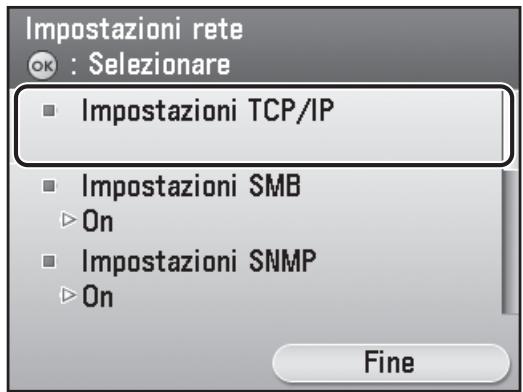

Configurazione del collegamento di rete....18

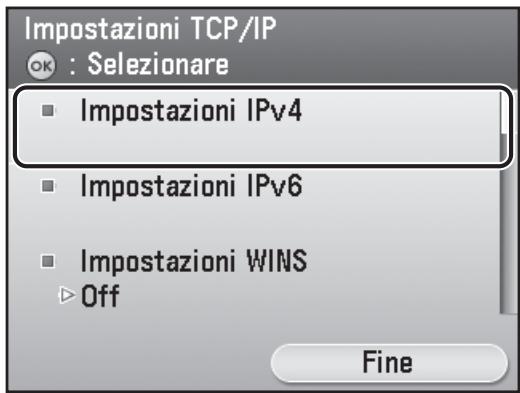

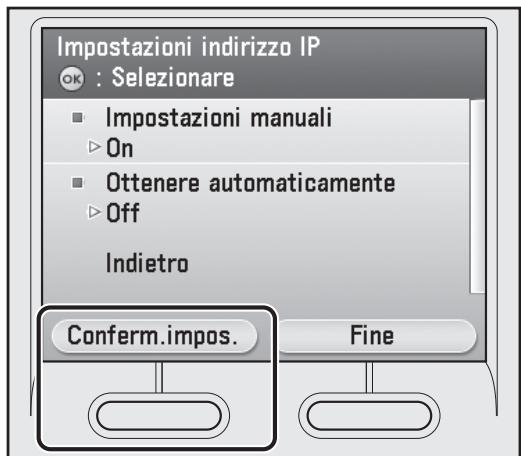

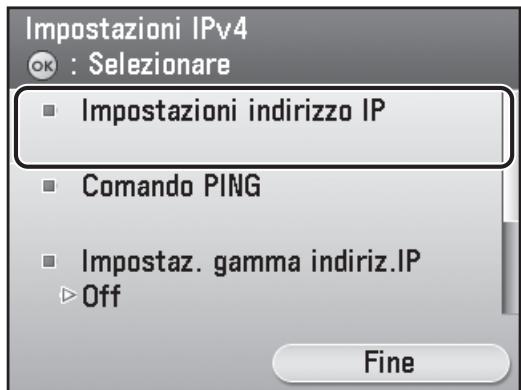

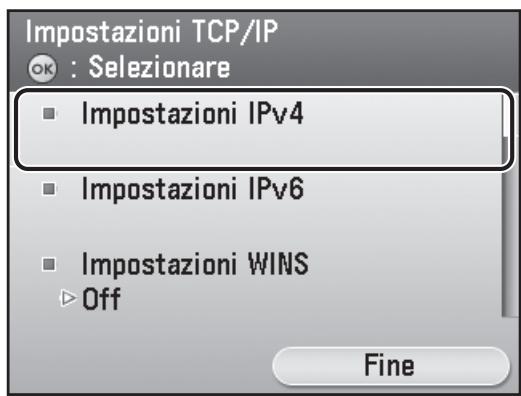

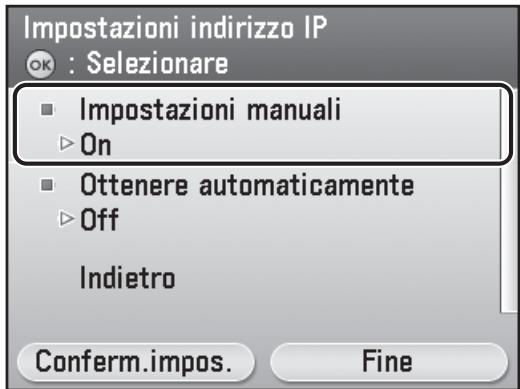

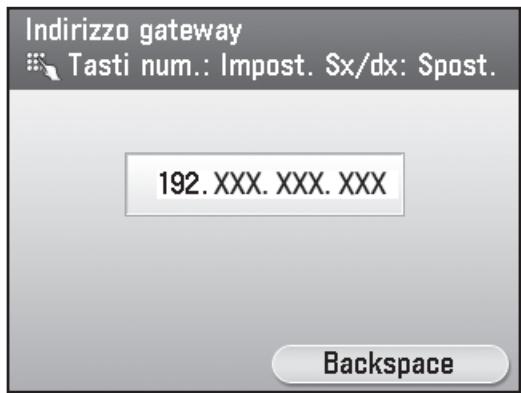

Specifica delle impostazioni dell'indirizzo IP 18

Configurazione automatica dell'indirizzo IP 21

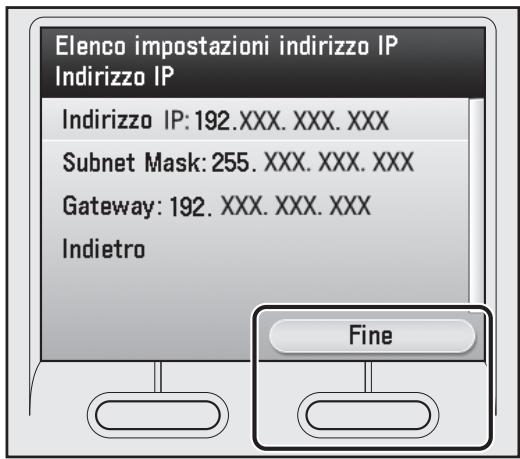

Controllo dell'impostazione dell'indirizzo IP 21

3 Configurazione di computer e software 24

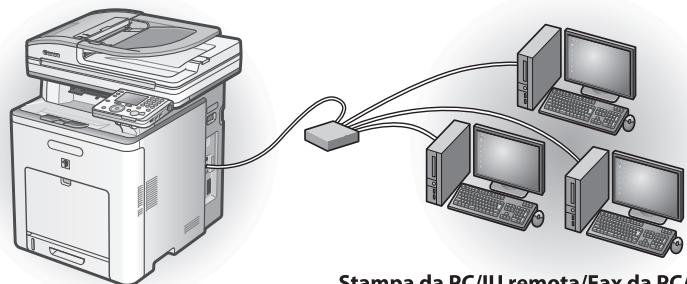

Tipi di collegamenti tra il computer e la macchina....24

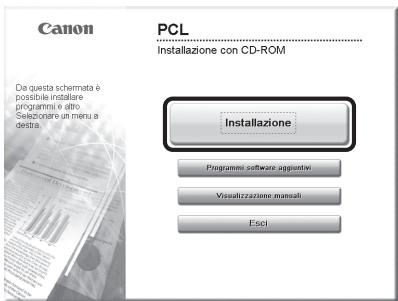

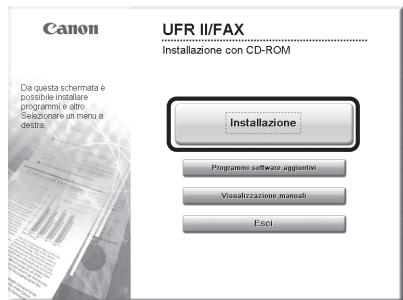

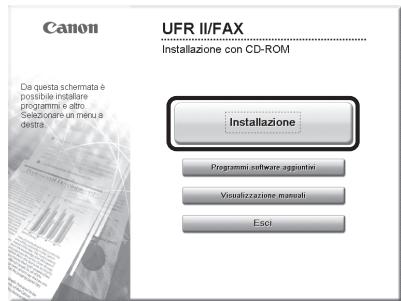

Informazioni sul CD software utente....25

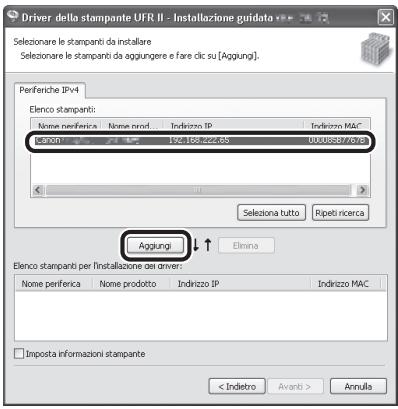

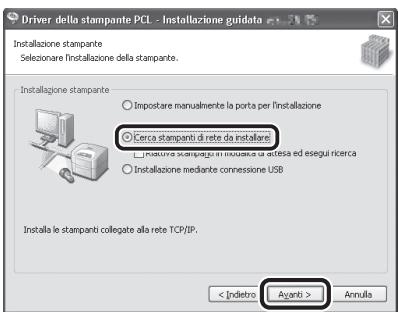

Connessione di rete....27

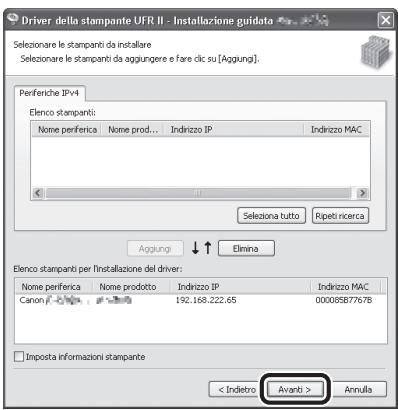

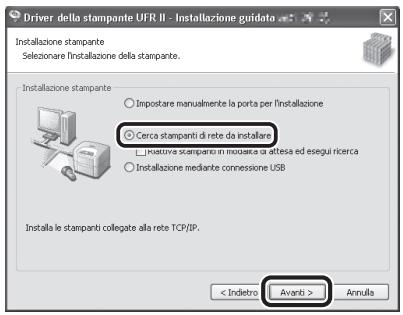

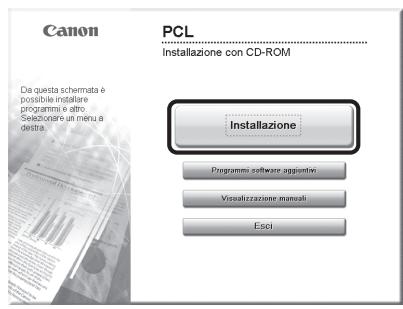

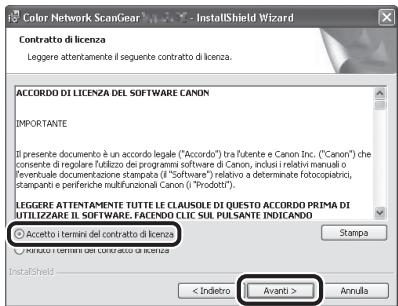

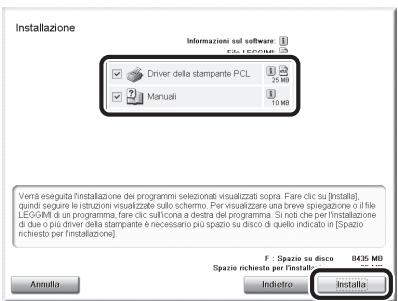

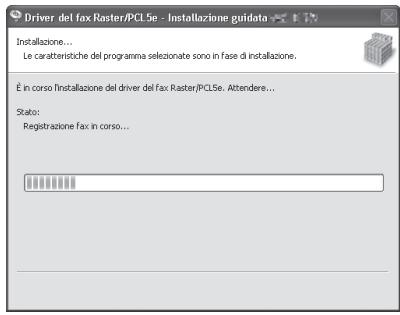

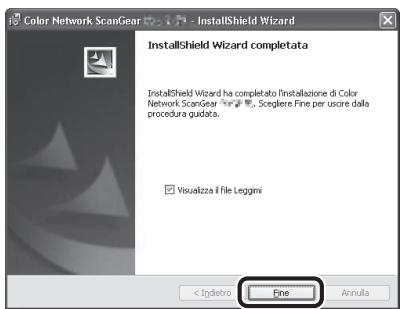

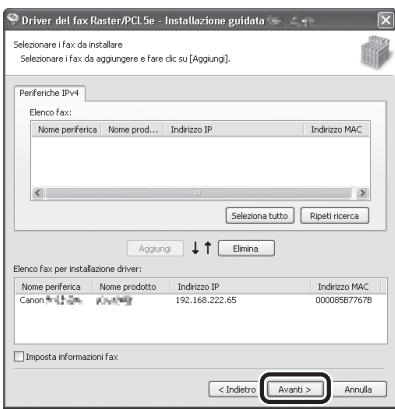

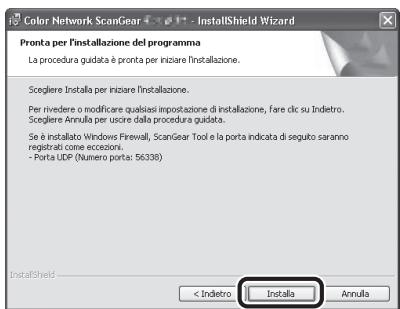

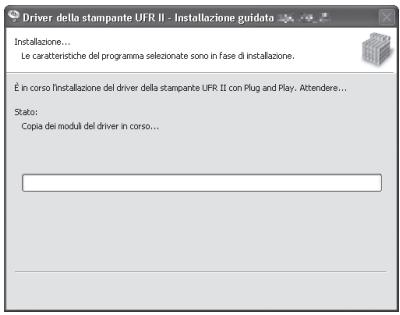

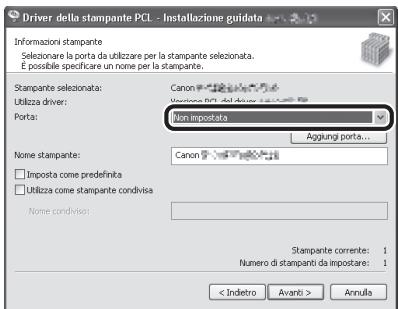

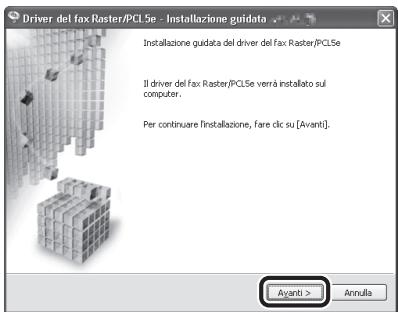

Procedura di installazione....27

Controllo dell'installazione 36

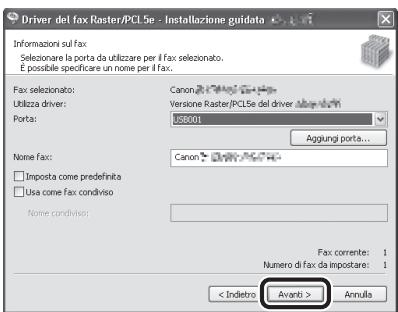

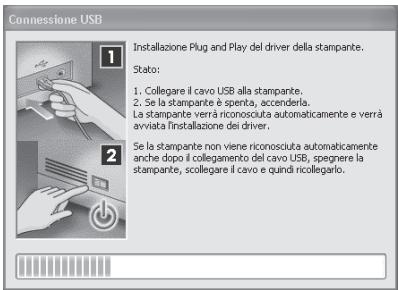

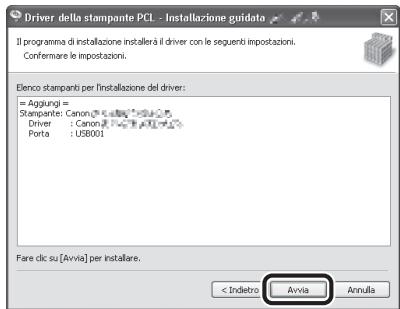

Connessione USB....37

Procedura di installazione.... 37

Controllo dell'installazione 43

4 Appendice.... 44

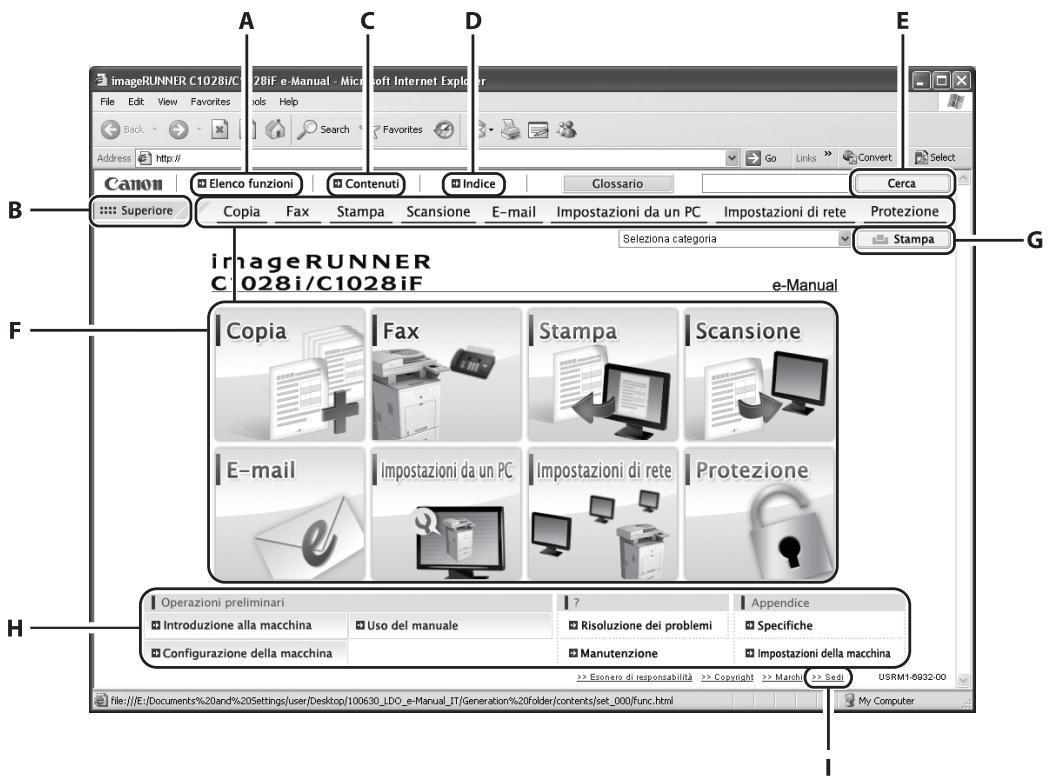

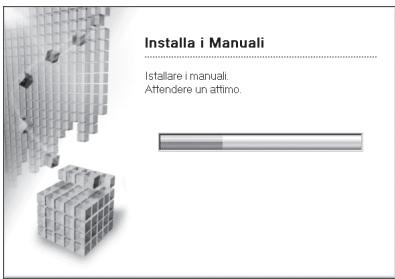

CD-ROM del manuale dell'utente (e-Manual)....44

Requisiti di sistema....44

Uso del CD-ROM del manuale dell'utente (e-Manual) 44

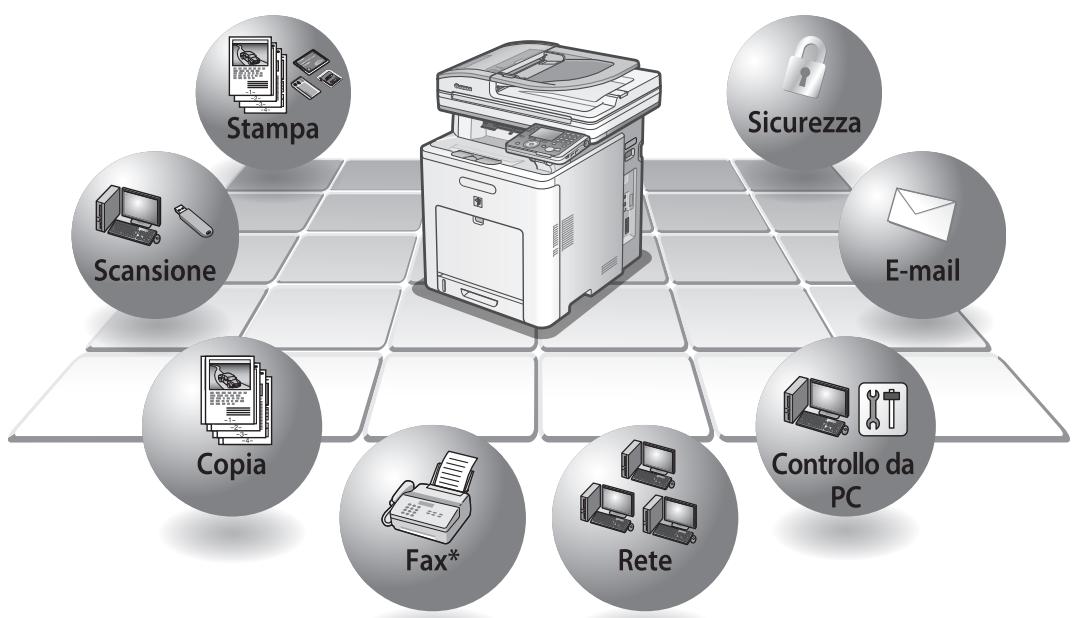

Panoramica delle funzioni della macchina

Il presente manuale descrive la modalità di configurazione delle impostazioni necessarie alla configurazione della macchina e all'installazione del software. Una volta configurata la macchina, è possibile utilizzare le funzioni descritte nell'illustrazione riportata di seguito.

Per i dettagli delle singole funzioni, vedere il e-Manual.

*Per utilizzare questa funzione con imageRUNNER C1028i, è richiesta la scheda Super G3 FAX Board opzionale.

Manuali per la macchina

• Guida all'avvio (questo documento): configurazione della macchina e installazione del software. Leggere la guida prima della messa in funzione del prodotto.
  ● e-Manual (disponibile sul CD del manuale utente): funzionalità operative totali.

Salvo diversa indicazione, le illustrazioni e le schermate illustrate nel presente manuale sono state acquisite su un dispositivo imageRUNNER C1028iF senza apparecchiature opzionali.

Eventuali differenze tra il modello imageRUNNER C1028iF e C1028i sono chiaramente indicate nel testo, ad esempio "Solo imageRUNNER C1028iF".

1

Installazione della macchina a seconda delle esigenze di utilizzo

Per utilizzare le funzioni della macchina (copia, fax, stampa diretta, scansione su supporto, stampa da PC, fax da PC, scansione, e-mail, I-fax, IU remota, scansione su file server), è necessario configurare le impostazioni secondo il diagramma riportato di seguito.

Ad esempio, per utilizzare la funzione di copia è necessario configurare le impostazioni in "Impostazioni della macchina".

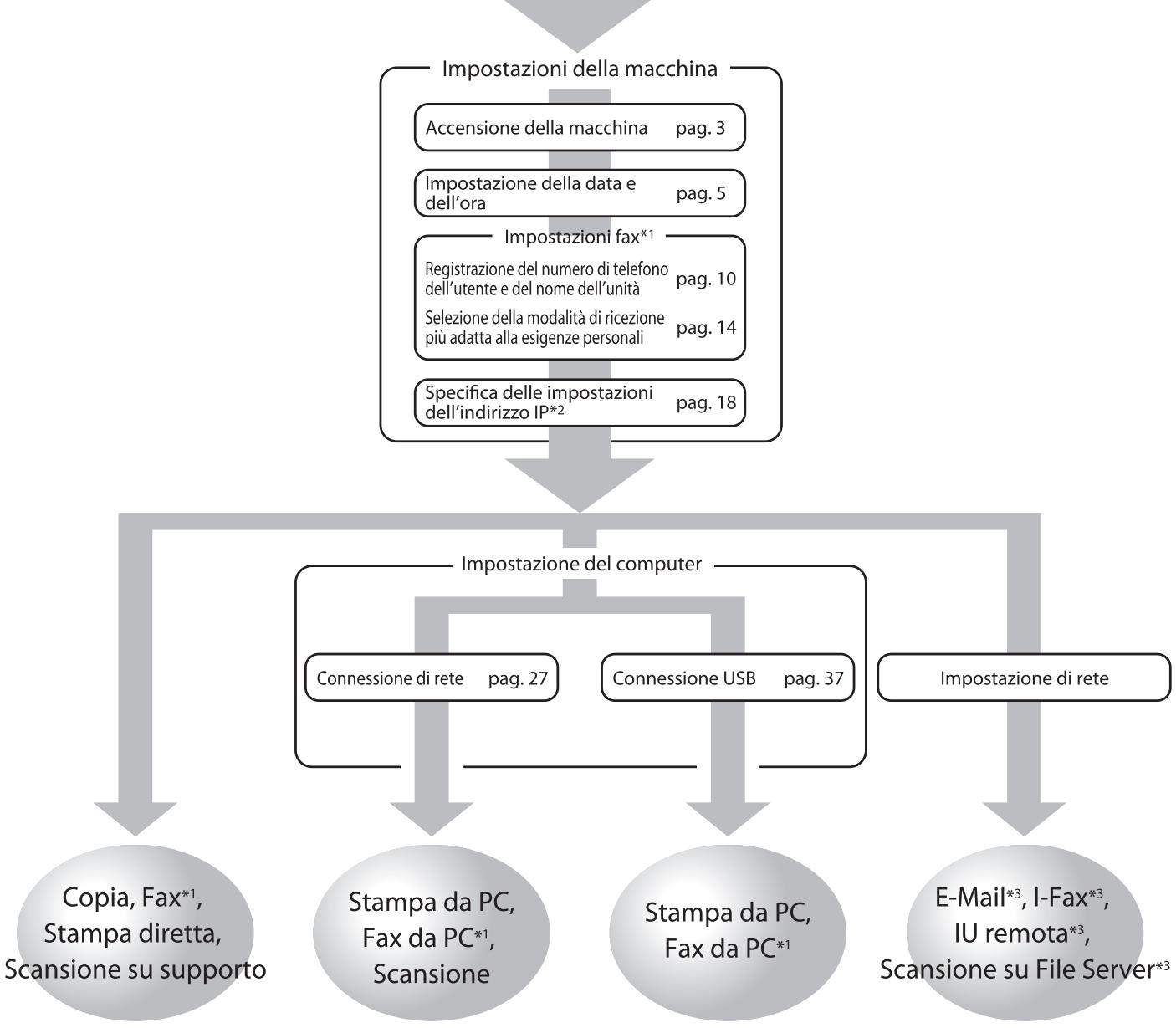

Flusso di configurazione imageRUNNER C1028i/C1028iF

AVVIO DELLA CONFIGURAZIONE DELLA MACCHINA


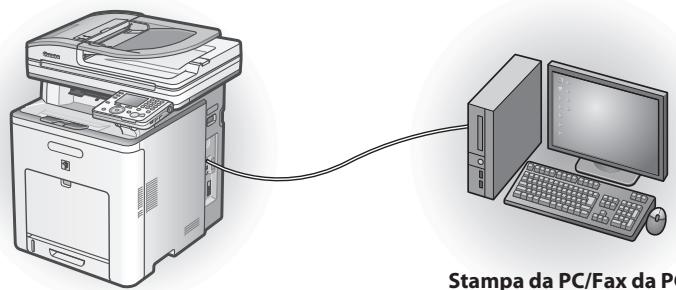

    F --> L["Connessione USB pag. 37"]
    G --> M["E-Mail*3, I-Fax*3, IU remota*3, Scansione su File Server*3"]
    H --> N["Copia, Fax*1, Stampa diretta, Scansione su supporto"]
    I --> O["Stampa da PC, Fax da PC*1, Scansione"]
    J --> P["Stampa da PC, Fax da PC*1"]
    M --> Q["E-Mail*3, I-Fax*3, IU remota*3, Scansione su File Server*3"]

*1 Se si utilizza la funzione fax, è necessario connettere il cavo della linea telefonica.
(Per utilizzare questa funzione con imageRUNNER C1028i, è necessaria la scheda opzionale Super G3 FAX Board).
*2 Se la macchina è collegata a una rete IEEE802.1X, occorre anche configurare le Impostazioni IEEE802.1X.
*3 La macchina deve essere collegata alla rete.
(Impostare le funzioni seguenti per utilizzarle: E-Mail, I-Fax, IU remota e Scansione su File Server.)

2 Configurazione della macchina

Accensione della macchina

Cosa fare se...

- Il display ritorna alla modalità di attesa:

Durante la configurazione è possibile che il dispositivo passi alla modalità di attesa (funzione di azzeramento automatico). Ripetere la configurazione dal menu principale. L'impostazione predefinita è 2 minuti. Per la modifica delle impostazioni, vedere l'“Introduzione alla macchina” nel e-Manual.

- Il display si spegne:

La macchina può passare alla modalità Sleep mentre si esegue la configurazione. Premere ⏻ (Alimentazione) per riattivare il display e continuare la configurazione. L'impostazione predefinita è 15 minuti. Per la modifica delle impostazioni, vedere l'“Introduzione alla macchina” nel e-Manual.

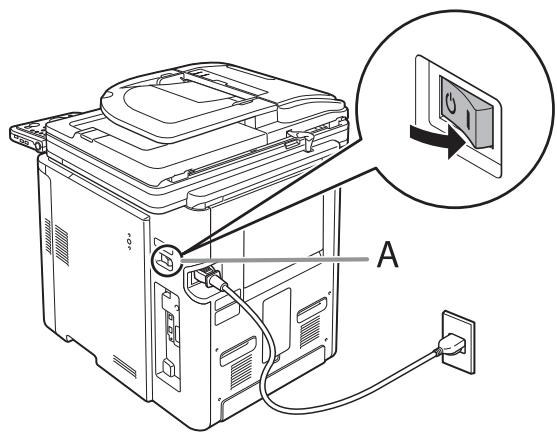

1 Premere il lato [I] dell'interruttore principale (A) per accendere il dispositivo.

• Non collegare ora il dispositivo al computer con il cavo USB. Collegare il dispositivo al computer con il cavo USB solo durante la procedura di installazione del software. Se si utilizza il dispositivo tramite un collegamento di rete, il cavo USB non verrà utilizzato.

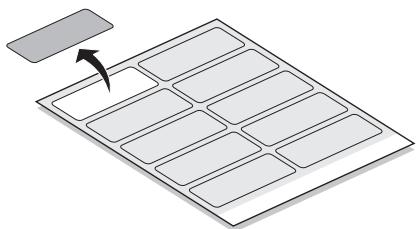

• Applicare l'etichetta dell'interruttore di alimentazione sullo spazio sovrastante l'interruttore principale.

2 Se la schermata per la selezione della lingua viene visualizzata come mostrato di seguito, utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare una lingua, quindi premere [OK].

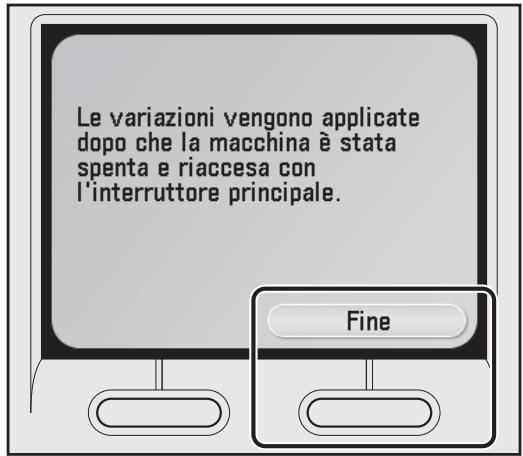

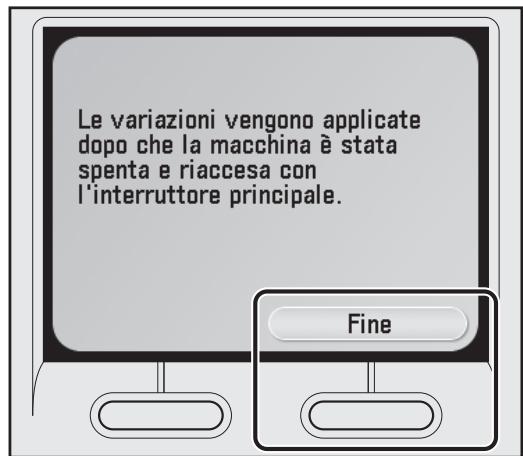

Il dispositivo verrà riavviato automaticamente.

NOTA

È possibile modificare l'impostazione della lingua più avanti.

Premere (Main Menu) → <Funz. aggiunt.→ → → → Selezionare → Selezionare la lingua prescelta → Scollegare l'alimentazione → Riavviare l'unità.

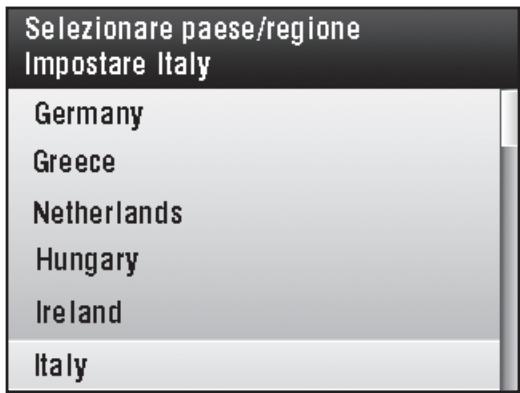

3 Se la schermata per la selezione del paese/ della regione viene visualizzata come mostrato di seguito, utilizzare [▼], [▲] o (Rotella di scorrimento) per selezionare un paese/una regione, quindi premere [OK].

Il dispositivo verrà riavviato automaticamente.

NOTA

Accertarsi che il paese/la regione impostati corrispondano esattamente al paese/alla regione di residenza.

Se il paese/la regione non sono impostati correttamente o non sono impostati, potrebbero verificarsi problemi nella ricezione/nell'invio di fax.

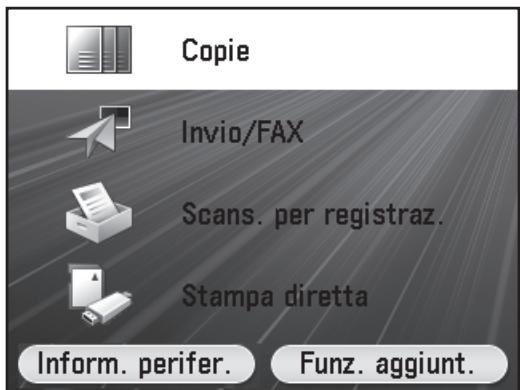

4 Sul display verrà visualizzata la schermata principale, illustrata di seguito.

Copie Invio/FAX Scans. per registraz. Stampa diretta Inform. perifer. Funz. aggiunt.

NOTA

viene visualizzato solo se in è impostato su (vedere "Protezione" nell'e-Manual).

Impostazione della data e dell'ora

Prima di utilizzare la macchina, è OBBLIGATORIO impostare la data e l'ora correnti. La data e l'ora impostate vengono utilizzate come standard per le funzioni di impostazioni del timer.

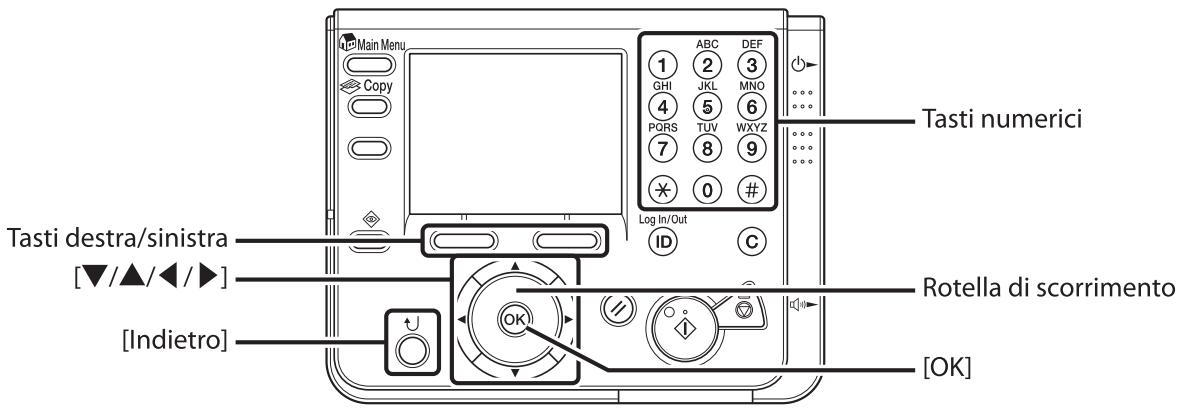

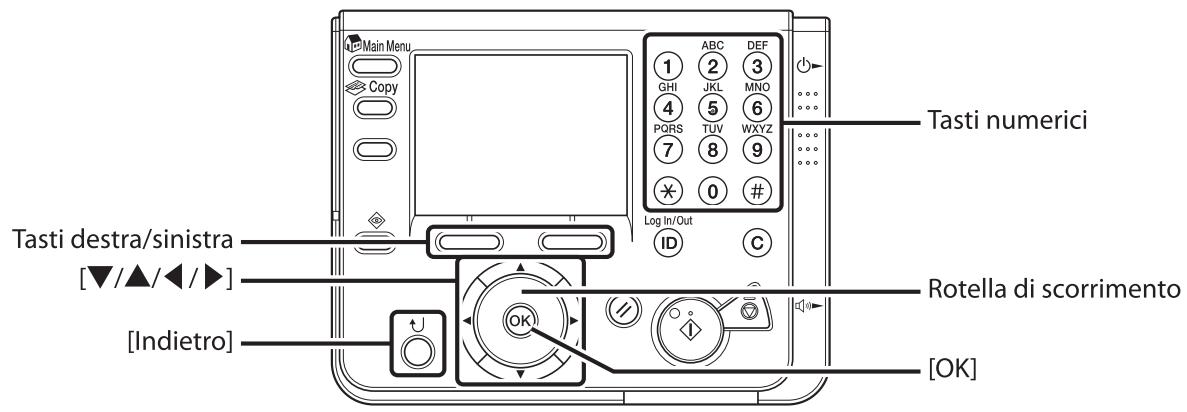

● Informazioni sui tasti

• Premere [▼] [▲] [◀] [▶] per spostare la posizione del cursore.
• Utilizzare Ⓞ (Rotella di scorrimento) per spostare la posizione del cursore.
• Premere il tasto funzione destro/sinistro per selezionare il tasto alternativo nella parte inferiore del display.
• Premere ①-⑨ (Tasti numerici) per immettere numeri.
• Premere [OK] per configurare la voce o passare alla schermata successiva.
• Premere [Indietro] per ritornare alla schermata precedente.
• Premere © (Azzera) per cancellare l'intera voce.

Main Menu Copy 1 ABC DEF GHI 2 3 4 JKL MNO PQRS 5 6 7 TUV WXYZ 0 9 * 0 # Log In/Out ID C Tasti numerici Tasti destra/sinistra [▼/▲/◄/►] [Indietro] Rotella di scorrimento [OK]

Cosa fare se...

- Il display ritorna alla modalità di attesa:

Durante la configurazione è possibile che il dispositivo passi alla modalità di attesa (funzione di azzeramento automatico). Ripetere la configurazione dal menu principale. L'impostazione predefinita è 2 minuti. Per la modifica delle impostazioni, vedere l'“Introduzione alla macchina” nel e-Manual.

- Il display si spegne:

La macchina può passare alla modalità Sleep mentre si esegue la configurazione. Premere ⏻ (Alimentazione) per riattivare il display e continuare la configurazione. L'impostazione predefinita è 15 minuti. Per la modifica delle impostazioni, vedere l'“Introduzione alla macchina” nel e-Manual.

1 Premere (Main Menu).

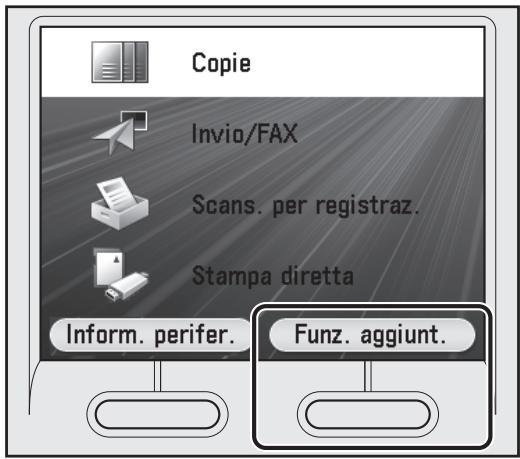

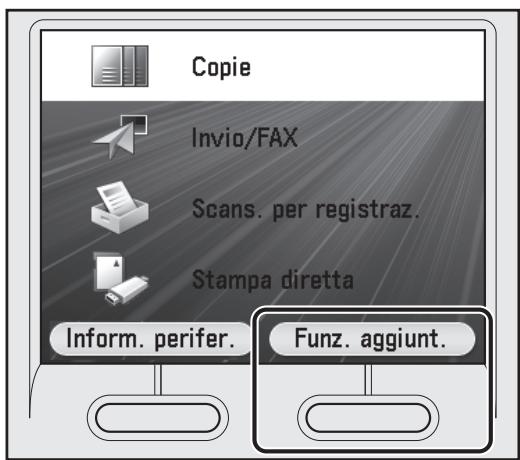

2 Premere il tasto funzione destro per selezionare .

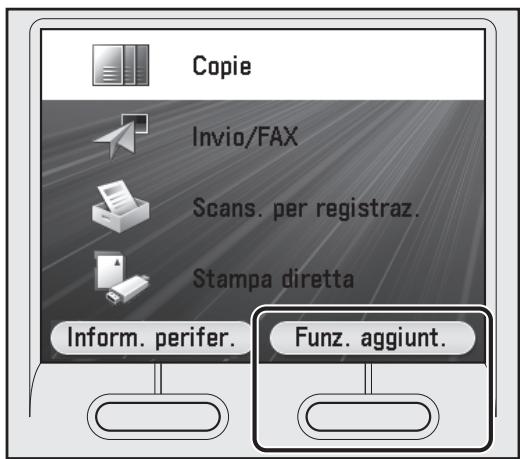

Copie Invio/FAX Scans. per registraz. Stampa diretta Inform. perifer. Funz. aggiunt.

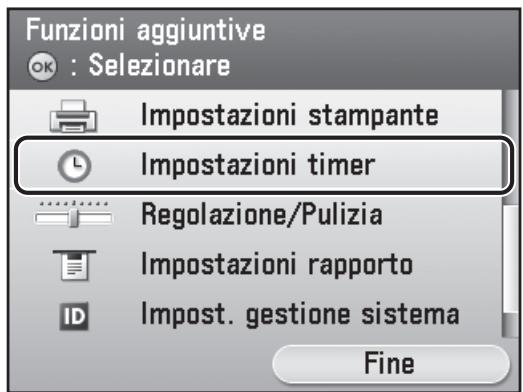

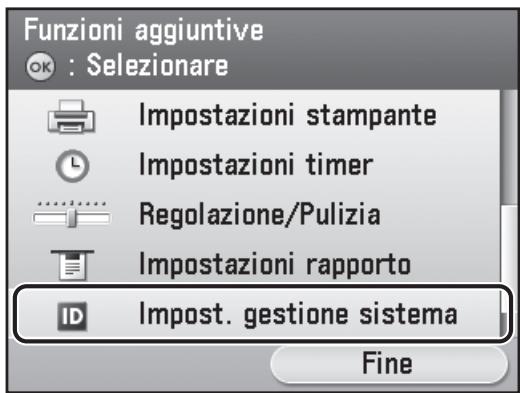

3 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Funzioni aggiuntive OK : Selezionare Impostazioni stampante Impostazioni timer Regolazione/Pulizia Impostazioni rapporto Impost. gestione sistema Fine

4 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni timer

OK : Selezionare

■ Impostazioni data e ora
■ Tempo Riposo automatico ▶15 Minuti
■ Tempo azzeramento autom. ▶2 Minuti

Fine

5 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni data e ora

OK : Selezionare

■ Impostazioni ora corrente
▷--/--/-- --:--
■ Impostazioni fuso orario
- Impostazioni ora legale ▶ On

Fine

6 Utilizzare ①-⑨ (Tasti numerici) per immettere la data (giorno/mese/anno) e l'ora (nel formato a 24 cifre/formato militare), quindi premere [OK].

Impostazioni data e ora

OK : Impostare con tasti numerici.

DD/MM/YYYY

01/07/2008 15:50

Immettere il mese e il giorno utilizzando quattro cifre (zeri inclusi). Immettere tutte e quattro le cifre dell'anno e l'ora nel formato a 24 ore, utilizzando quattro cifre (zeri inclusi) senza spazi.

Ad esempio:

6 maggio → 0605

9:05 → 0905

16:18 → 1618

NOTA

• Se si commette un errore durante l'immissione dei valori, premere © (Azzera) per immettere nuovamente i valori a partire dal mese.
• Se si desidera impostare il fuso orario, passare al punto 7.
• Se si desidera impostare l'ora legale senza impostare il fuso orario, passare al punto 9.

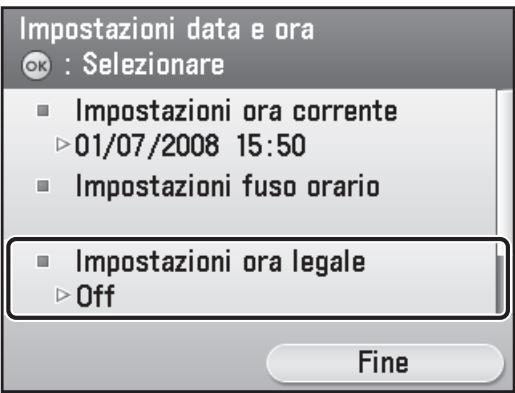

7 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni data e ora

OK : Selezionare

■ Impostazioni ora corrente
01/07/2008 15:50

■ Impostazioni fuso orario

■ Impostazioni ora legale

▶ Off

Fine

8 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare il fuso orario in cui si trova la macchina, quindi premere [OK].

Impostazioni fuso orario Differenza rispetto a GMT

GMT-1:00

GMT 0:00

GMT+ 1:00

GMT+ 2:00

GMT+ 3:00

GMT+ 3:30

NOTA

• I fusi orari standard del mondo sono espressi globalmente in termini di differenza di ore (±12 ore) rispetto all'ora media di Greenwich (0 ore). Un fuso orario è una regione in cui la differenza di ore è identica.
• L'ora all'osservatorio di Greenwich in Inghilterra si chiama GMT (Greenwich Mean Time, ora media di Greenwich).
• L'impostazione predefinita è 'GMT 0:00'.
• Se si desidera impostare l'ora legale, passare al punto 9.

9 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni data e ora OK : Selezionare ■ Impostazioni ora corrente ► 01/07/2008 15:50 ■ Impostazioni fuso orario ■ Impostazioni ora legale ► Off Fine

NOTA

• In alcuni paesi l'ora rimane spostata in avanti per tutta la stagione estiva. Il periodo di tempo in cui viene applicata l'ora modificata è detto "ora legale".
• Se si imposta l'ora legale, l'orario standard del dispositivo verrà spostato automaticamente in avanti di un'ora alle ore 2:00 della data specificata.
• L'impostazione predefinita è .

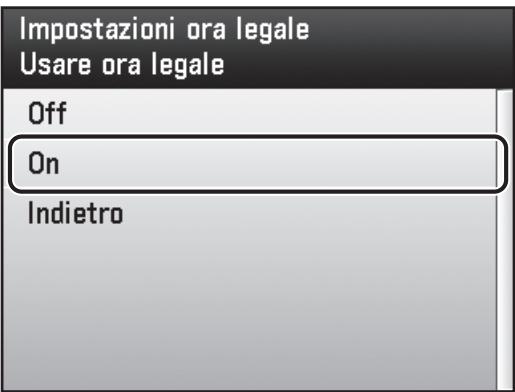

10 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni ora legale Usare ora legale Off On Indietro

11 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Giorno inizio Mese inizio ora legale Mese : Marzo Settimana : Ultima Giorno della settimana : Domenica Indietro Impostare

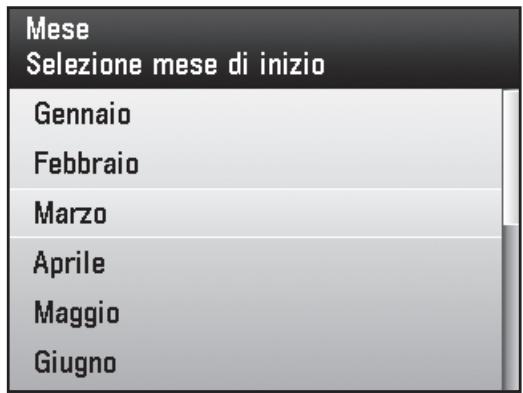

12 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare il mese di inizio dell'ora legale, quindi premere [OK].

Mese Selezione mese di inizio Gennaio Febbraio Marzo Aprile Maggio Giugno

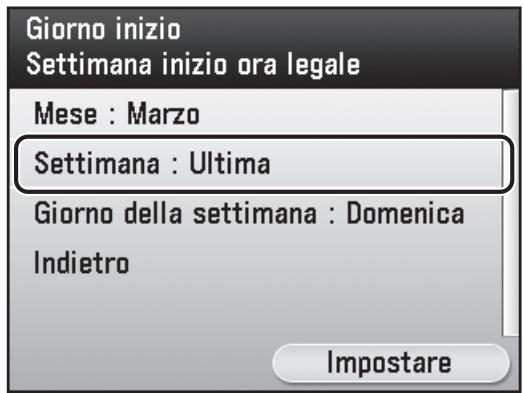

13 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Giorno inizio Settimana inizio ora legale Mese : Marzo Settimana : Ultima Giorno della settimana : Domenica Indietro Impostare

14 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare la settimana, quindi premere [OK].

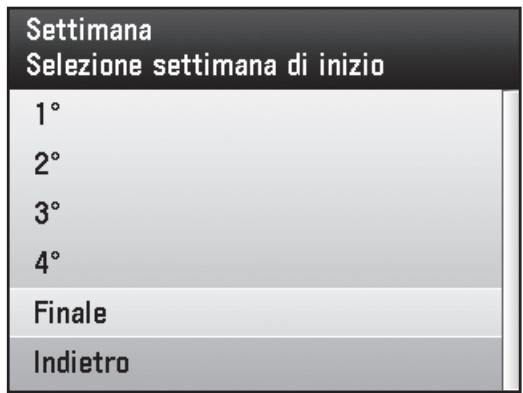

Settimana Selezione settimana di inizio 1° 2° 3° 4° Finale Indietro

15 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

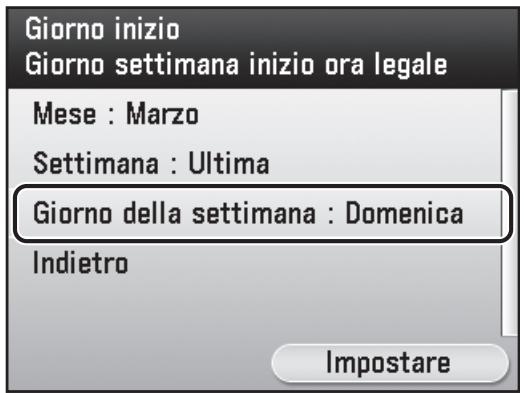

Giorno inizio Giorno settimana inizio ora legale Mese : Marzo Settimana : Ultima Giorno della settimana : Domenica Indietro Impostare

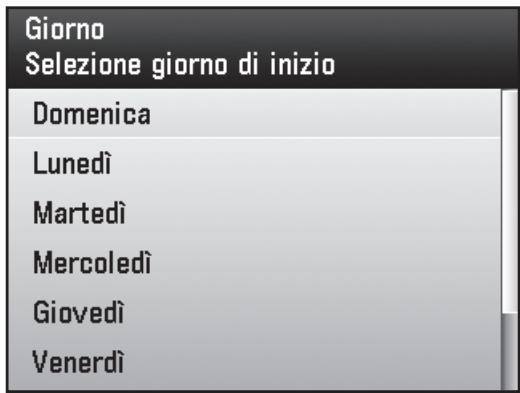

16 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare il giorno della settimana, quindi premere [OK].

Giorno Sezione giorno di inizio Domenica Lunedì Martedì Mercoledì Giovedì Venerdì

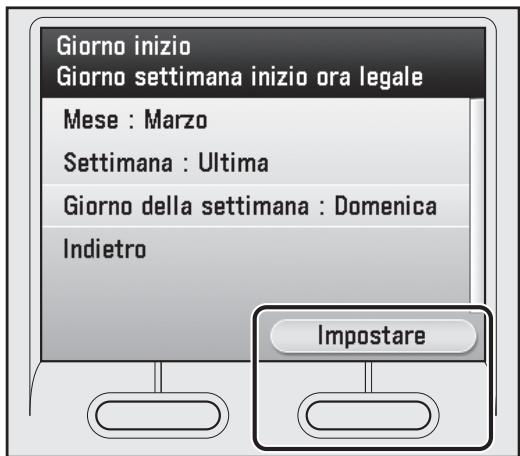

17 Premere il tasto Destra per selezionare .

Giorno inizio Giorno settimana inizio ora legale Mese : Marzo Settimana : Ultima Giorno della settimana : Domenica Indietro Impostare

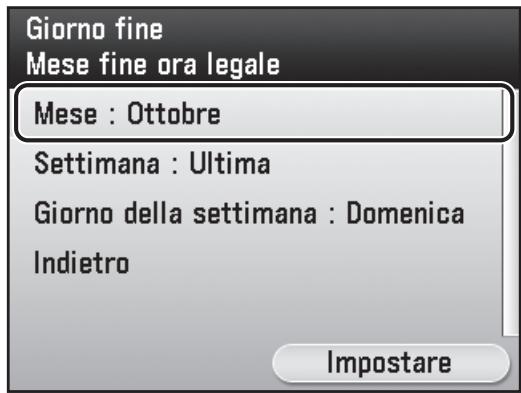

18 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Giorno fine Mese fine ora legale Mese : Ottobre Settimana : Ultima Giorno della settimana : Domenica Indietro Impostare

19 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare il mese di fine dell'ora legale, quindi premere [OK].

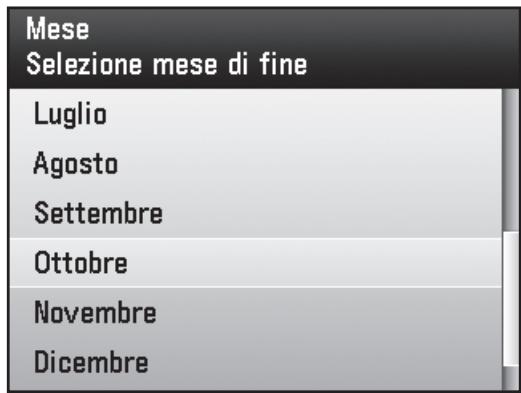

Mese Selezione mese di fine Luglio Agosto Settembre Ottobre Novembre Dicembre

20 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Giorno fine Settimana fine ora legale Mese : Ottobre Settimana : Ultima Giorno della settimana : Domenica Indietro Impostare

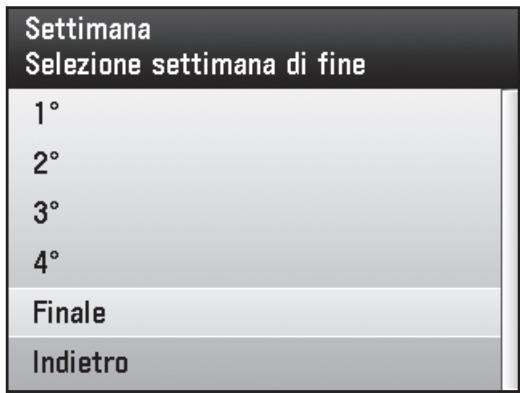

21 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare la settimana, quindi premere [OK].

Settimana Selezione settimana di fine 1° 2° 3° 4° Finale Indietro

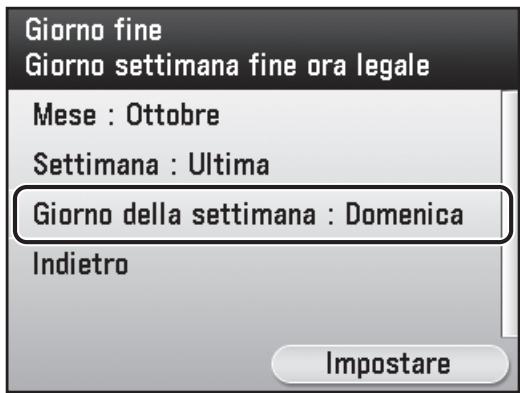

22 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Giorno fine Giorno settimana fine ora legale Mese : Ottobre Settimana : Ultima Giorno della settimana : Domenica Indietro Impostare

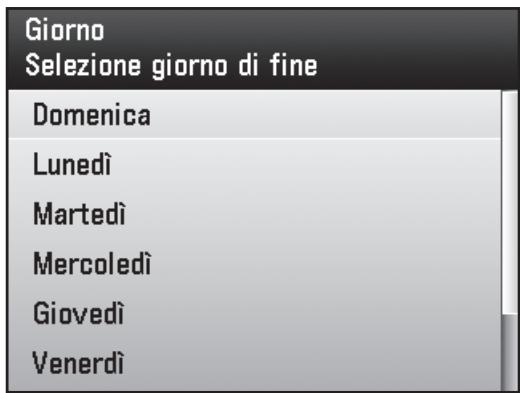

23 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare il giorno della settimana, quindi premere [OK].

Giorno Selezione giorno di fine Domenica Lunedì Martedì Mercoledì Giovedì Venerdì

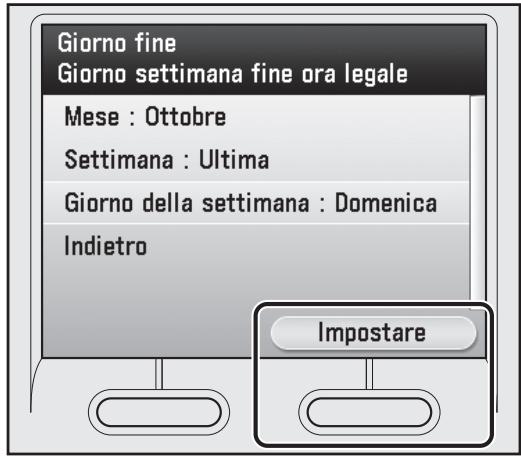

24 Premere il tasto Destra per selezionare .

Giorno fine Giorno settimana fine ora legale Mese : Ottobre Settimana : Ultima Giorno della settimana : Domenica Indietro Impostare

25 Premere (Main Menu) per tornare alla schermata del menu principale.

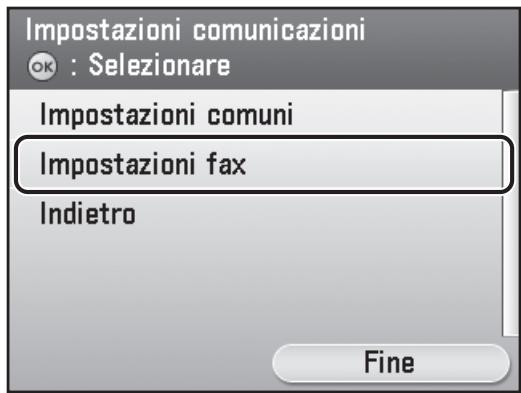

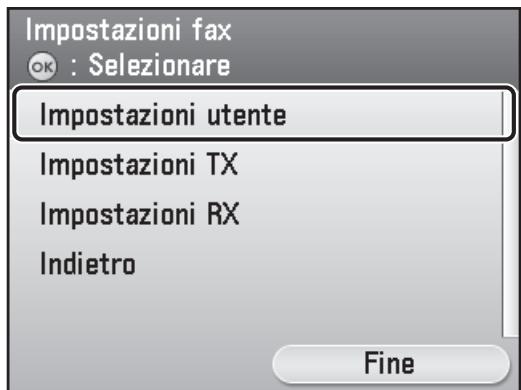

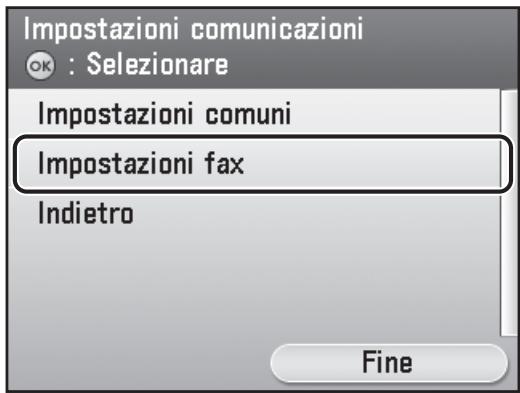

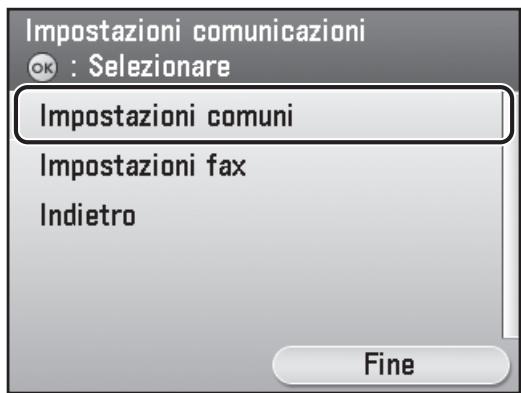

Creazione delle impostazioni fax

In questa sezione viene descritto come creare le impostazioni fax.

NOTA

Se si utilizza la macchina imageRUNNER C1028i senza la scheda Super G3 FAX Board opzionale, saltare la procedura descritta in questa sezione. Passare a "Configurazione del collegamento di rete", a pag. 18.

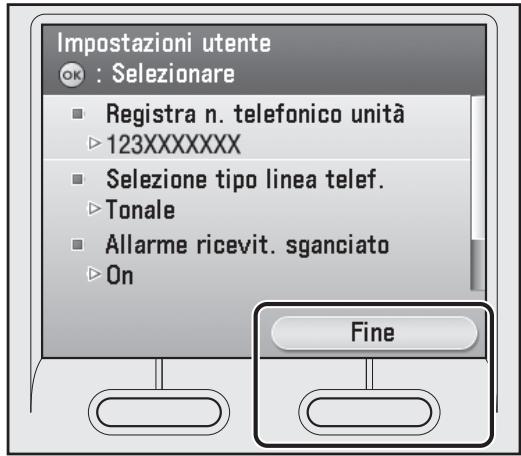

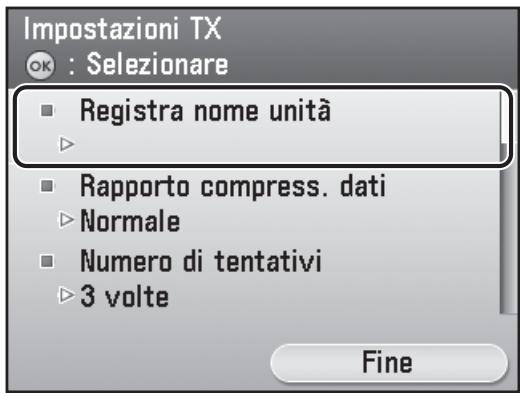

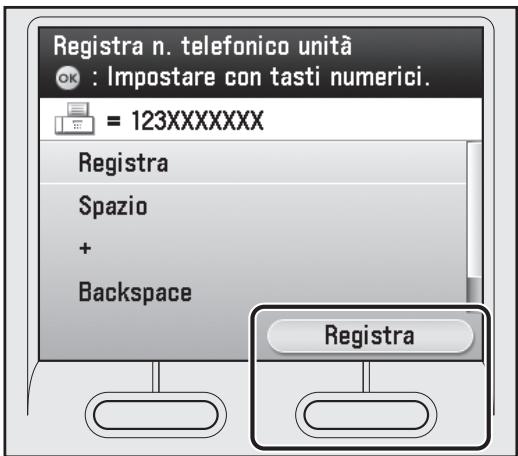

Registrazione del numero di telefono dell'utente e del nome dell'unità

In questa sezione viene descritta la procedura per la registrazione del numero di telefono dell'utente e del nome dell'unità. Fare riferimento a "Informazioni sui tasti" di seguito.

Informazioni sui tasti

Utilizzare i tasti mostrati di seguito per immettere informazioni nella macchina.

Main Menu Copy 1 ABC DEF GHI 2 3 4 JKL MNO PQRS 5 6 7 TUV WXYZ 0 # Log In/Out ID C Tasti numerici Tasti destra/sinistra [▼/▲/◄/►] [Indietro] OK Rotella di scorrimento [OK]

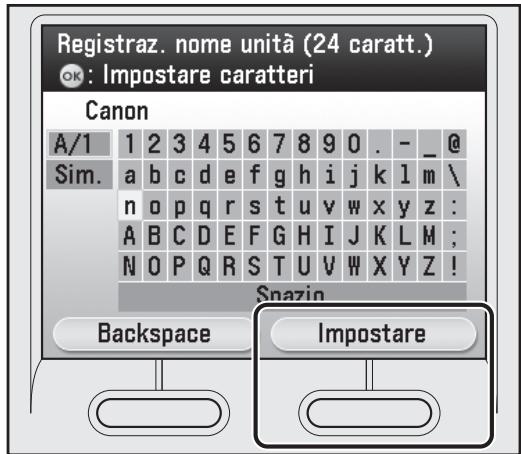

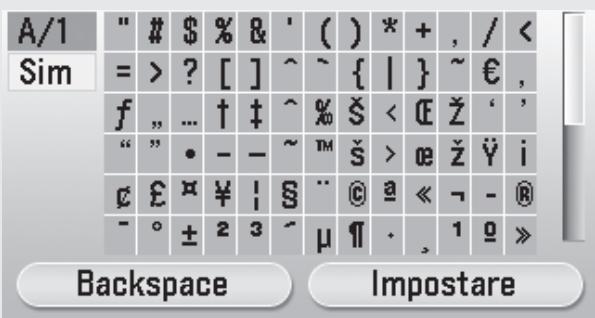

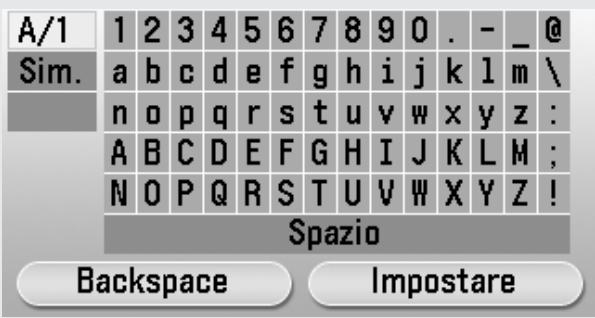

È possibile immettere i seguenti caratteri in ciascun modo di immissione:

A/1 1 2 3 4 5 6 7 8 9 0 . - _ @ Sim. a b c d e f g h i j k l m \ n o p q r s t u v w x y z : A B C D E F G H I J K L M ; N O P Q R S T U V W X Y Z ! Spazio Backspace Impostare

A/1 Sim = > ? [ ] ^ ~ { | } ~ € , f „ ... † ‡ ^ % ŝ < Ⓔ Z ‘ ’ “ ” • - - ~ ™ ŝ > æ ž ÿ i € £ x ¥ | S .. Ⓞ a « - ® - ° ± 2 3 - μ ¶ · , 1 o » Backspace Impostare

• Premere ①-⑨ (Tasti numerici) per immettere numeri.
• Premere il tasto funzione destro/sinistro per selezionare il tasto alternativo nella parte inferiore del display.
• Premere [▼] [▲] [◀] [▶] per spostare la posizione del cursore.
• Utilizzare (Rotella di scorrimento) per spostare la posizione del cursore.
• Premere [OK] per passare alla schermata successiva e confermare la voce.
• Premere [Indietro] per ritornare alla schermata precedente.

NOTA

Per le schermate che richiedono l'immissione di valori alfanumerici.

- Premere [▼] [▲] [◀] [▶] e Ⓑ (Rotella di scorrimento) per spostare la posizione del cursore di evidenziazione.

: modalità di immissione dei caratteri alfanumerici

: modalità di immissione dei simboli

• Premere [OK] per immettere il carattere evidenziato o uno spazio e per selezionare la modalità di immissione.
• È inoltre possibile utilizzare ①-⑨ (Tasti numerici) per immettere numeri.
• Selezionare premendo il tasto Sinistra per cancellare uno alla volta i caratteri immessi.
• Selezionare premendo il tasto Destra per completare l'immissione e tornare alla schermata precedente.

Cosa fare se...

- Il display ritorna alla modalità di attesa:

Durante la configurazione è possibile che il dispositivo passi alla modalità di attesa (funzione di azzeramento automatico). Ripetere la configurazione dal menu principale. L'impostazione predefinita è 2 minuti. Per la modifica delle impostazioni, vedere l'“Introduzione alla macchina” nel e-Manual.

- Il display si spegne:

La macchina può passare alla modalità Sleep mentre si esegue la configurazione. Premere ⏻ (Alimentazione) per riattivare il display e continuare la configurazione. L'impostazione predefinita è 15 minuti. Per la modifica delle impostazioni, vedere l'“Introduzione alla macchina” nel e-Manual.

1 Premere (Main Menu).
2 Premere il tasto funzione destro per selezionare .

Copie Invio/FAX Scans. per registraz. Stampa diretta Inform. perifer. Funz. aggiunt.

3 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Funzioni aggiuntive OK : Selezionare Impostazioni carta Impostazioni volume Impostazioni comuni Impostazioni comunicazioni Impostazioni rubrica Fine

4 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni comunicazioni OK : Selezionare Impostazioni comuni Impostazioni fax Indietro Fine

5 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni fax OK : Selezionare Impostazioni utente Impostazioni TX Impostazioni RX Indietro Fine

6 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

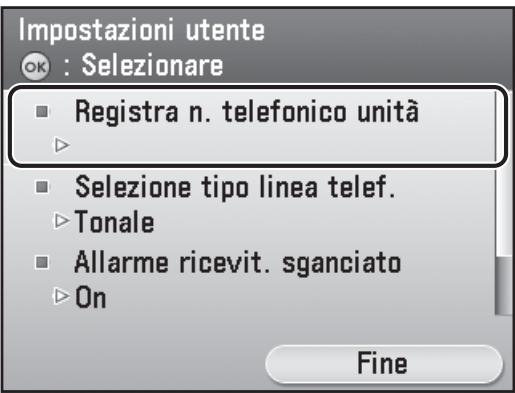

Impostazioni utente OK : Selezionare ■ Registra n. telefonico unità ► ■ Selezione tipo linea telef. ► Tonale ■ Allarme ricevit. sganciato ► On Fine

7 Utilizzare ①-⑨ (Tasti numerici) per immettere il numero di fax (fino a 20 cifre). Per confermare la voce, premere il tasto funzione destro per selezionare [Registra] oppure utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare Registra, quindi premere [OK]. (Per informazioni su come immettere caratteri, vedere a pag. 10.)

Registra n. telefonico unită OK : Impostare con tasti numerici. = 123XXXXXXXX Registra Spazio + Backspace Registra

È possibile selezionare i seguenti tasti con [▼], [▲] o (Rotella di scorrimento).

: Inserisce uno spazio.

<+>: Inserisce un segno più (+).

: Consente di eliminare l'ultimo numero immesso.

NOTA

Per cancellare tutti i numeri immessi, premere © (Azzera).

8 Premere il tasto funzione destro per selezionare .

Impostazioni utente OK : Selezionare ■ Registra n. telefonico unità ► 123XXXXXXXX ■ Selezione tipo linea telef. ► Tonale ■ Allarme ricevit. sganciato ► On Fine

9 Premere il tasto funzione destro per selezionare .

Impostazioni fax OK : Selezionare Impostazioni utente Impostazioni TX Impostazioni RX Indietro Fine

10 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni comunicazioni OK : Selezionare Impostazioni comuni Impostazioni fax Indietro Fine

11 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

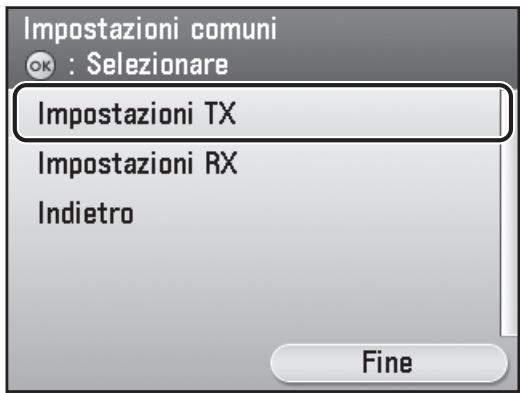

Impostazioni comuni OK : Selezionare Impostazioni TX Impostazioni RX Indietro Fine

12 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni TX OK : Selezionare ■ Registra nome unità ► ■ Rapporto compress. dati ► Normale ■ Numero di tentativi ► 3 volte Fine

13 Immettere il nome dell'unità (nome personale, nome dell'azienda e così via) utilizzando [▼], [▲], [◀], [▶] o Ⓞ (Rotella di scorrimento) per selezionare i caratteri, quindi premere [OK] per inserirli. Per confermare l'immissione, premere il tasto funzione destro per selezionare . (Per informazioni su come immettere caratteri, vedere a pag. 10.)

Registraz. nome unità (24 caratt.) OK: Impostare caratteri Canon A/1 1 2 3 4 5 6 7 8 9 0 . - _ @ Sim. a b c d e f g h i j k l m \ n o p q r s t u v w x y z : A B C D E F G H I J K L M ; N O P Q R S T U V W X Y Z ! Snazin Backspace Impostare

NOTA

• È possibile registrare un solo nome dell'unità.
• Per cancellare gli ultimi caratteri immessi, premere il tasto Destra per selezionare .
• Per cancellare tutti i caratteri immessi, premere © (Azzera).

14 Premere (Main Menu) per tornare alla schermata Menu principale.

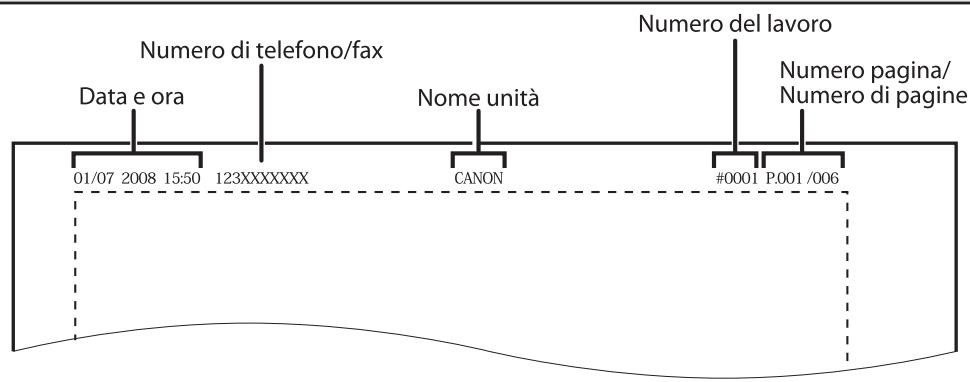

Informazioni sul mittente

Prima di inviare documenti, è OBBLIGATORIO registrare il numero di fax e il nome dell'unità, nonché la data e l'ora correnti nella macchina. Le informazioni sul mittente registrate nella macchina vengono visualizzate nell'intestazione di ciascuna pagina ricevuta dal destinatario.

Numero di telefono/fax Data e ora Numero del lavoro Nome unità Numero pagina/ Numero di pagine 01/07 2008 15:50 123XXXXXX CANON #0001 P.001 /006

Sezione della modalità di ricezione più adatta alla esigenze personali

Informazioni sulle modalità di ricezione

Consente di ricevere automaticamente i fax. Quando si utilizza soltanto la funzione fax, selezionare questa modalità senza collegare un telefono esterno.

● Quando si ricevono FAX

La macchina riceve i fax automaticamente.

● Quando si ricevono CHIAMATE VOCALI

La macchina non risponde.

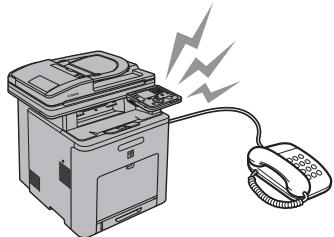

Consente di commutare automaticamente tra le chiamate fax e le chiamate vocali. La macchina riceve automaticamente i fax e suona per le chiamate vocali.

● Quando si ricevono FAX

La macchina riceve i fax automaticamente.

● Quando si ricevono CHIAMATE VOCALI

La macchina suona ed è necessario rispondere alla chiamata.

Consente di ricevere automaticamente i fax e instradare le chiamate vocali al telefono con segreteria telefonica integrata.

● Quando si ricevono FAX

Il telefono con segreteria telefonica integrata suona e la macchina riceve automaticamente i fax.

● Quando si ricevono CHIAMATE VOCALI

Il telefono con segreteria telefonica integrata suona e registra messaggi vocali.

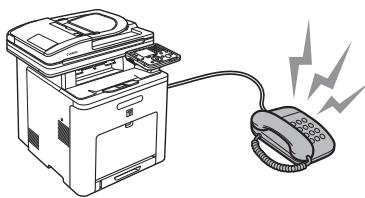

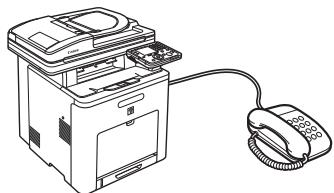

Suona per ogni chiamata, sia fax che vocale. Per le chiamate fax, è necessario attivare manualmente la macchina affinché riceva i fax.

● Quando si ricevono FAX

Il telefono esterno suona. Per ricevere il fax, sollevare il ricevitore e selezionare → → . In alternativa, è possibile utilizzare la funzione di ricezione remota tramite il telefono esterno.

● Quando si ricevono CHIAMATE VOCALI

Il telefono esterno suona ed è necessario rispondere alla chiamata.

La modalità di ricezione determina la reazione della macchina ai fax e alle chiamate vocali in arrivo. Selezionare la modalità più adatta alle esigenze personali secondo il seguente diagramma. Per ulteriori informazioni sulle modalità di ricezione, vedere “Informazioni sulle modalità di ricezione” a pag. 14.

NOTA

• La funzione di ricezione remota è utile quando la modalità di ricezione è impostata su e la macchina è collegata a un telefono esterno. È possibile ricevere i fax sollevando il telefono esterno e premendo un ID di ricezione remota di due cifre (l'impostazione predefinita è 25). Per i dettagli, vedere "Fax" nel e-Manual.
• Il telefono con segreteria telefonica integrata o la segreteria telefonica devono essere collegati direttamente alla macchina per utilizzare l'opzione . Verificare che la segreteria telefonica o la funzione di risposta automatica del telefono con segreteria telefonica incorporata sia attivata.
• Il telefono esterno deve essere collegato alla macchina per utilizzare l'opzione o .
• È possibile che le chiamate in arrivo e in uscita non funzionino correttamente, a seconda del tipo di telefono esterno collegato alla macchina.
• Per impostazione predefinita, è selezionata l'opzione in . Se alla macchina è collegato un telefono esterno e si riceve un fax o una chiamata vocale, il telefono esterno suona. È possibile rispondere alle chiamate vocali mentre il telefono esterno sta suonando.
• Per disattivare lo squillo delle chiamate in arrivo, premere Ⓞ (Main Menu) per selezionare → → → → , quindi selezionare .
• La posta vocale non è supportata con .

1 Premere (Main Menu).

2 Premere il tasto funzione destro per selezionare .

Copie Invio/FAX Scans. per registraz. Stampa diretta Inform. perifer. Funz. aggiunt.

3 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Funzioni aggiuntive OK : Selezionare Impostazioni carta Impostazioni volume Impostazioni comuni Impostazioni comunicazioni Impostazioni rubrica Fine

4 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni comunicazioni OK : Selezionare Impostazioni comuni Impostazioni fax Indietro Fine

5 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni fax OK : Selezionare Impostazioni utente Impostazioni TX Impostazioni RX Indietro Fine

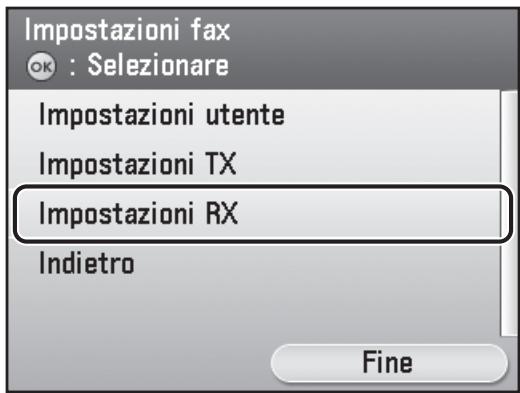

6 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni RX OK : Selezionare ■ RX in ECM ► On ■ Selezione modo ricezione ► RX automatica ■ Squillo chiamata in arrivo ► Off Fine

7 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare un modo di ricezione, quindi premere [OK].

Sezione modo ricezione Ricezione automatica solo di fax RX automatica Commutazione automatica fax/tel RX manuale Modalità di risposta Indietro Opzione

8 Premere (Main Menu) per tornare alla schermata Menu principale.

Per l'uso della selezione a impulsi

Per impostazione predefinita, il tipo di linea telefonica della macchina è impostato sulla selezione tonale. Se si utilizza la selezione tonale, saltare la seguente procedura. Se si utilizza la selezione a impulsi, attenersi alla procedura riportata di seguito per modificare l'impostazione del tipo di linea telefonica della macchina e passare alla selezione a impulsi.

Se non si conosce il tipo di linea telefonica utilizzata, contattare il proprio gestore telefonico.

1 Premere (Main Menu).
2 Premere il tasto funzione destro per selezionare .
3 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].
4 Utilizzare [▼], [▲] o Ⓑ (Rotella di scorrimento) per selezionare , quindi premere [OK].
5 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].
6 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].
7 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].
8 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare il tipo di linea telefonica, quindi premere [OK].

- : selezione tonale (predefinita)

- : selezione a impulsi

9 Premere (Main Menu) per tornare alla schermata Menu principale.

Configurazione del collegamento di rete.

Per utilizzare la macchina collegandola alla rete, occorre configurare l'indirizzo IP.

Un indirizzo IP (Internet Protocol) è un numero di identificazione assegnato a ogni singolo computer collegato a Internet.

Prima di utilizzare le funzioni seguenti, è necessario configurare l'indirizzo IP.

IU remota: Accedere alle impostazioni della macchina e modificarle dal browser Web sul computer utilizzando il software della IU remota.

E-Mail: È possibile inviare documenti acquisiti in allegato a un messaggio e-mail tramite una rete.

Scansione su File Server: È possibile inviare un documento acquisito a un file server dal computer.

I-Fax: È possibile inviare un documento a una macchina I-fax compatibile.

Stampa da PC: Stampa di documenti da un computer.

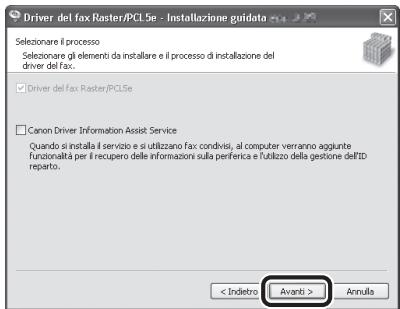

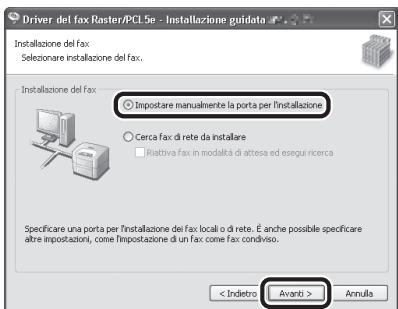

Fax da PC: È possibile inviare per fax un documento su un computer.

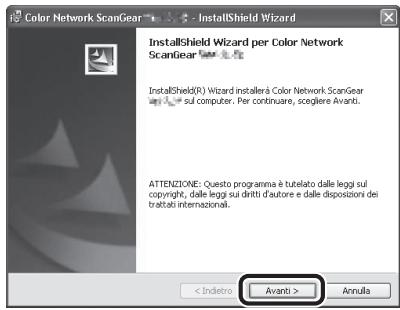

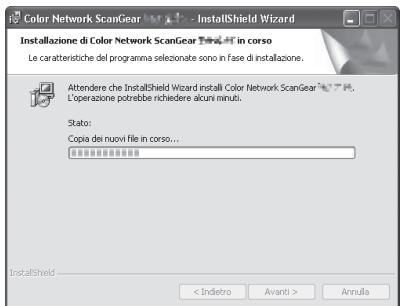

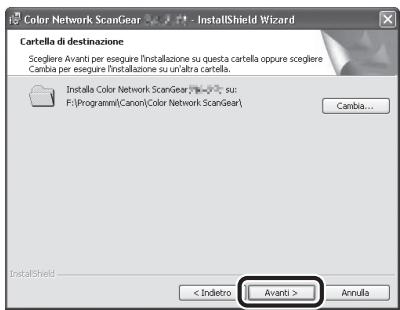

Scansione con Color Network ScanGear (applicazione sul CD-ROM UFRII LT/FAX User Software):

È possibile salvare i documenti acquisiti su un computer.

Il seguente diagramma indica le impostazioni richieste per ciascuna funzione.

NOTA

Se la macchina è collegata a una rete IEEE802.1X, occorre anche configurare le Impostazioni IEEE802.1X (vedere "Impostazioni rete" nell'e-Manual).

Specifica delle impostazioni dell'indirizzo IP

Occorre specificare un indirizzo IP per consentire la comunicazione tra la macchina e il computer.

NOTA

• È consigliabile che l'amministratore di rete esegua la seguente procedura.
• Prima di eseguire la seguente procedura, assicurarsi che la macchina sia accesa e collegata a una rete.
• La macchina supporta gli indirizzi IP automatici con i protocolli DHCP, BOOTP e RARP. Se si utilizzano questi protocolli, selezionare al punto 9 della seguente procedura.
• La macchina supporta il protocollo IPv6 (vedere "Impostazioni di rete" nel e-Manual).

Cosa fare se...

- Il display ritorna alla modalità di attesa:

Durante la configurazione è possibile che il dispositivo passi alla modalità di attesa (funzione di azzeramento automatico). Ripetere la configurazione dal menu principale. L'impostazione predefinita è 2 minuti. Per la modifica delle impostazioni, vedere l'“Introduzione alla macchina” nel e-Manual.

- Il display si spegne:

La macchina può passare alla modalità Sleep mentre si esegue la configurazione. Premere ⏻ (Alimentazione) per riattivare il display e continuare la configurazione. L'impostazione predefinita è 15 minuti. Per la modifica delle impostazioni, vedere l'“Introduzione alla macchina” nel e-Manual.

1 Premere (Main Menu).
2 Premere il tasto funzione destro per selezionare .

Copie Invio/FAX Scans. per registraz. Stampa diretta Inform. perifer. Funz. aggiunt.

3 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Funzioni aggiuntive OK : Selezionare Impostazioni stampante Impostazioni timer Regolazione/Pulizia Impostazioni rapporto ID Impost. gestione sistema Fine

NOTA

Se viene visualizzata una schermata nella quale si richiede di immettere l'ID gestore sistema e la Password sistema, immettere l'ID gestore sistema e la Password sistema utilizzando ①-⑨ (tasti numerici), quindi premere ⑩ (Log In/Out). Per i dettagli, vedere "Protezione" nell'e-Manual.

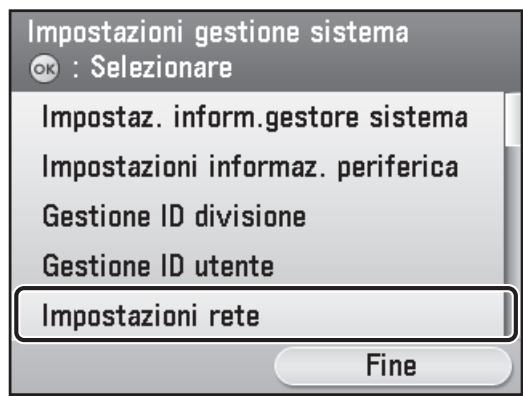

4 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].

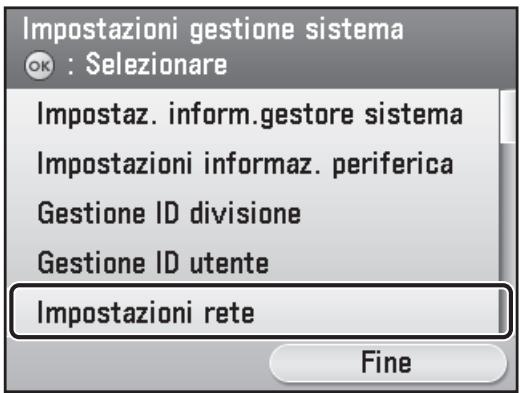

Impostazioni gestione sistema OK : Selezionare Impostaz. inform.gestore sistema Impostazioni informaz. periferica Gestione ID divisione Gestione ID utente Impostazioni rete Fine

5 Premere il tasto funzione destro per selezionare .

Le variazioni vengono applicate dopo che la macchina è stata spenta e riaccesa con l'interruttore principale. Fine

NOTA

Le modifiche apportate all'indirizzo IP, alla subnet mask e all'indirizzo gateway verranno implementate dopo il riavvio della macchina.

6 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni rete OK : Selezionare ■ Impostazioni TCP/IP ■ Impostazioni SMB ► On ■ Impostazioni SNMP ► On Fine

7 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni TCP/IP OK : Selezionare ■ Impostazioni IPv4 ■ Impostazioni IPv6 ■ Impostazioni WINS ▶ Off Fine

NOTA

Per istruzioni sulle impostazioni per IPv6, vedere "Impostazioni di rete" nel e-Manual.

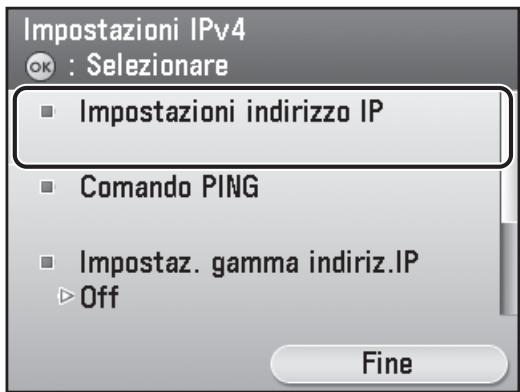

8 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni IPv4 OK : Selezionare ■ Impostazioni indirizzo IP ■ Comando PING ■ Impostaz. gamma indiriz.IP ▶ Off Fine

9 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni indirizzo IP OK : Selezionare ■ Impostazioni manuali ► On ■ Ottenere automaticamente ► Off Indietro Conferm.impos. Fine

10 Utilizzare ①-⑨ (Tasti numerici) per immettere l'indirizzo IP, quindi premere [OK].

Indirizzo IP Tasti num.: Impost. Sx/dx: Spost. 192. XXX. XXX. XXX Backspace

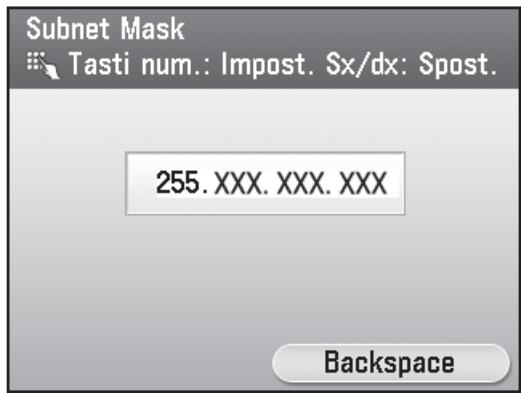

11 Utilizzare ①-⑨ (Tasti numerici) per immettere la subnet mask, quindi premere [OK].

Subnet Mask Tasti num.: Impost. Sx/dx: Spost. 255. XXX. XXX. XXX Backspace

12 Utilizzare ①-⑨ (Tasti numerici) per immettere l'indirizzo gateway, quindi premere [OK].

Indirizzo gateway Tasti num.: Impost. Sx/dx: Spost. 192. XXX. XXX. XXX Backspace

13 Premere (Main Menu) per tornare alla schermata Menu principale.

14 Spostare l'interruttore di alimentazione principale sul lato destro della macchina verso "☐", attendere almeno 10 secondi e spostare l'interruttore di alimentazione principale verso "I".

Configurazione automatica dell'indirizzo IP

È possibile configurare l'ottenimento automatico dell'indirizzo IP. Se non è necessario configurare manualmente questa impostazione, attenersi alla procedura riportata di seguito.

(Se la macchina non è in grado di ottenere automaticamente un indirizzo IP, è possibile specificare manualmente l'indirizzo IP, la subnet mask e l'indirizzo gateway. Se non si conoscono questi dati, saltare ogni voce premendo [OK].)

Premere (Main Menu) → → * → → → → → → → → Immettere l'indirizzo IP → Immettere la subnet mask → Immettere l'indirizzo gateway → → (Main Menu) → Disattivare l'alimentazione principale → Riavviare la macchina.

* Se viene visualizzata una schermata nella quale si richiede di immettere l'ID gestore sistema e la Password sistema, immettere l'ID gestore sistema e la Password sistema utilizzando ①-⑨ (tasti numerici), quindi premere ⑭ (Log In/Out). Per i dettagli, vedere "Protezione" nell'e-Manual. Per ulteriori informazioni su questa impostazione, vedere "Impostazioni di rete" nel e-Manual.

Controllo dell'impostazione dell'indirizzo IP

Per assicurarsi che la macchina comunichi correttamente con la rete, attenersi alla procedura riportata di seguito.

1 Premere (Main Menu).
2 Premere il tasto funzione destro per selezionare .

Copie Invio/FAX Scans. per registraz. Stampa diretta Inform. perifer. Funz. aggiunt.

3 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Funzioni aggiuntive OK : Selezionare Impostazioni stampante Impostazioni timer Regolazione/Pulizia Impostazioni rapporto ID Impost. gestione sistema Fine

NOTA

Se viene visualizzata una schermata nella quale si richiede di immettere l'ID gestore sistema e la Password sistema, immettere l'ID gestore sistema e la Password sistema utilizzando ①-⑨ (tasti numerici), quindi premere ⑩ (Log In/Out). Per i dettagli, vedere "Protezione" nell'e-Manual.

4 Utilizzare [▼], [▲] o Ⓗ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni gestione sistema OK : Selezionare Impostaz. inform.gestore sistema Impostazioni informaz. periferica Gestione ID divisione Gestione ID utente Impostazioni rete Fine

5 Premere il tasto funzione destro per selezionare .

Le variazioni vengono applicate dopo che la macchina è stata spenta e riaccesa con l'interruttore principale.

NOTA

Le modifiche apportate all'indirizzo IP, alla subnet mask e all'indirizzo gateway verranno implementate dopo il riavvio della macchina.

6 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni rete OK : Selezionare ■ Impostazioni TCP/IP ■ Impostazioni SMB ► On ■ Impostazioni SNMP ► On Fine

7 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni TCP/IP OK : Selezionare ■ Impostazioni IPv4 ■ Impostazioni IPv6 ■ Impostazioni WINS ▶ Off Fine

NOTA

Per istruzioni sulle impostazioni per IPv6, vedere "Impostazioni di rete" nel e-Manual.

8 Utilizzare [▼], [▲] o Ⓞ (Rotella di scorrimento) per selezionare , quindi premere [OK].

Impostazioni IPv4 OK : Selezionare ■ Impostazioni indirizzo IP ■ Comando PING ■ Impostaz. gamma indiriz.IP ▶ Off Fine

9 Premere il tasto funzione sinistro per selezionare .

Impostazioni indirizzo IP OK : Selezionare ■ Impostazioni manuali ► On ■ Ottenere automaticamente ► Off Indietro Conferm.impos. Fine

10 Premere il tasto funzione destro per selezionare .

Elenco impostazioni indirizzo IP Indirizzo IP Indirizzo IP: 192.XXX.XXX.XXX Subnet Mask: 255.XXX.XXX.XXX Gateway: 192.XXX.XXX.XXX Indietro Fine

NOTA

• Se la macchina comunica correttamente con la rete, vengono visualizzati l'indirizzo IP, la subnet mask e l'indirizzo gateway. In caso contrario, viene visualizzato "000.000.000.000".
• Se la macchina non ottiene l'indirizzo IP entro i 3 minuti successivi al collegamento del cavo LAN, controllare le impostazioni dell'indirizzo IP e il cavo di rete.

11 Premere (Main Menu) per tornare alla schermata Menu principale.

3 Configurazione di computer e software

Tipi di collegamenti tra il computer e la macchina,

Sono disponibili due metodi per collegare la macchina e il computer: la connessione USB e la connessione di rete.

Connessione di rete (per i dettagli sulla configurazione, vedere a pag. 27).

Le seguenti funzioni sono disponibili con la connessione di rete: Stampa da PC, IU remota, Fax da PC, E-Mail/I-Fax, Scansione su File Server

Per ulteriori informazioni sulle modalità di utilizzo di ciascuna funzione con la connessione di rete, fare riferimento a quanto segue:

Stampa da PC	→	“Stampa” nel e-Manual
IU remota	→	“Impostazioni da un PC” nel e-Manual
Fax da PC	→	“Fax” nel e-Manual
Scansione	→	“Scansione” nel e-Manual
E-Mail/I-Fax	→	“E-mail”/“Fax” nel e-Manual
Scansione su File Server	→	“Scansione” nel e-Manual

Stampa da PC/III remota/Fax da PC/

Stampa da PC/IU remota/Fax da PC/Scansione/E-Mail/I-Fax/Scansione su File Server

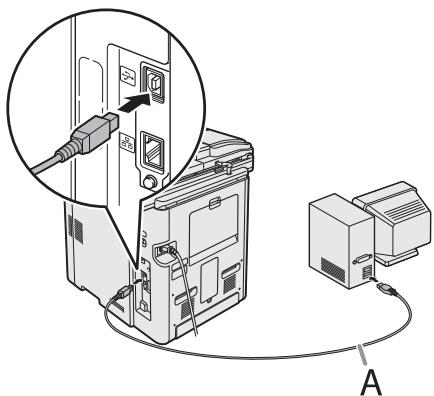

Connessione USB (per i dettagli sulla configurazione, vedere a pag. 37).

Le seguenti funzioni sono disponibili con la connessione USB: Stampa da PC, Fax da PC

Per ulteriori informazioni sulle modalità di utilizzo di ciascuna funzione con la connessione USB, fare riferimento a quanto segue:

Stampa da PC	→	“Stampa” nel e-Manual
Fax da PC	→	“Fax” nel e-Manual

Stampa da PC/Fax da P

NOTA

• È possibile utilizzare contemporaneamente la connessione USB e la connessione di rete.
• Per utilizzare la funzione fax con imageRUNNER C1028i, è necessaria la scheda opzionale Super G3 FAX Board.

Requisiti di sistema

Windows 2000

CPU: Intel Pentium/133 MHz o superiore

Memoria: 128 MB o superiore

Windows XP

CPU: Intel Pentium/Serie Celeron

300 MHz o superiore

Memoria: 128 MB o superiore

Windows Server 2003

CPU: Intel Pentium/Serie Celeron

133 MHz o superiore

Memoria: 128 MB o superiore

Windows Vista

CPU: Intel Pentium 800 MHz o superiore

Memoria: 512 MB o superiore

Windows Server 2008

CPU: Processore Intel/1 GHz (processore x86), 1,4 GHz (processore x64) o superiore

Memoria: 512 MB o superiore

Windows 7

CPU: 1 GHz (processore x86, x64) o superiore

Memoria: 1 GB (processore x86), 2 GB (processore x64) o superiore

Informazioni sul CD software utente.

Per informazioni dettagliate sull'installazione dei singoli driver, vedere i manuali HTML corrispondenti, elencati nella sottosezione Manuali a pag. 26.

Driver UFRII LT

Con il driver UFRII LT, alcune operazioni di elaborazione dati, convenzionalmente eseguite dalla stampante, vengono distribuite tra il computer host e la stampante in modo da consentire una riduzione dei tempi di stampa. È possibile distribuire il carico di lavoro in base ai dati inviati per la stampa, tale ottimizzazione consente di aumentare notevolmente la velocità.

Driver FAX

Il driver FAX è concettualmente analogo al driver della stampante. Occorrerà selezionare [Stampa] da una qualsiasi applicazione Windows, selezionare il driver del fax Canon come stampante e specificare la destinazione o le destinazioni e le opzioni. Il driver FAX convertirà quindi queste informazioni in un'immagine conforme ai protocolli fax standard e stamperà l'immagine o la memorizzerà nel fax del destinatario.

NOTA

Per utilizzare il driver fax con imageRUNNER C1028i, è necessaria una scheda opzionale Super G3 FAX Board.

Color Network ScanGear

Color Network ScanGear consente di effettuare scansioni di originali da remoto dal proprio computer attraverso la rete e di trasmettere le immagini acquisite al computer stesso.

Driver per stampante PCL

I driver per stampante PCL5c, PCL5e e PCL6 possono essere utilizzati con la maggior parte dei software per applicazioni aziendali. Il driver per stampante PCL5c è per le stampanti a colori, il driver PCL5e è per le stampanti in bianco e nero, mentre il driver PCL6 è sia per le stampanti a colori che per quelle in bianco e nero. Il driver PCL6 è una versione avanzata dei driver PCL5c e PCL5e e offre velocità e qualità di stampa superiori. Il driver per stampante PCL5e viene fornito come standard con le stampanti in bianco e nero.

Driver stampante PS

Il driver stampante PS converte i dati di stampa provenienti dalle applicazioni in dati da utilizzare con le stampanti PS e li invia alla stampante. Oltre a convertire i dati di stampa, consente anche di configurare le impostazioni relative alla finitura e le impostazioni dettagliate, come la regolazione del colore; inoltre offre un ambiente di stampa adeguato per il Desktop Publishing e il Publishing on demand.

NOTA

Per utilizzare il driver stampante PS con la macchina, è necessario l'accessorio opzionale PS Printer Kit.

Per informazioni dettagliate sull'installazione dei singoli programmi, vedere i manuali HTML corrispondenti, elencati nella sottosezione Manuali riportata sotto.

Canon Font Manager

Canon Font Manager è un programma completo che consente di gestire i font in Microsoft Windows.

Guida di Installazione del Driver Stampante

Nella Guida di Installazione del Driver Stampante vengono descritti l'installazione del driver stampante UFR II, l'aggiornamento delle informazioni della stampante condivisa, la disinstallazione, la configurazione e la stampa.

Prodotti Canon supportati dal driver UFR II

Nel manuale Prodotti Canon supportati dal driver UFR II vengono descritti i prodotti Canon compatibili con il driver stampante UFR II.

Guida di Installazione del Driver Fax

Nella Guida di Installazione del Driver Fax vengono descritti l'installazione del driver del fax, l'aggiornamento delle informazioni della stampante condivisa, la disinstallazione, la configurazione e la stampa.

NOTA

Per utilizzare il driver fax con imageRUNNER C1028i, è necessaria una scheda opzionale Super G3 FAX Board.

Prodotti Canon supportati dal Driver Fax

Nel manuale Prodotti Canon supportati dal Driver Fax vengono descritti i prodotti Canon compatibili con il driver del fax.

NOTA

Per utilizzare il driver fax con imageRUNNER C1028i, è necessaria una scheda opzionale Super G3 FAX Board.

Guida di Installazione del Network ScanGear

Nella Guida di Installazione del Network ScanGear vengono descritte l'installazione e la disinstallazione di Color Network ScanGear.

Informazioni su altri programmi software

Nel manuale Informazioni su altri prodotti software vengono descritte l'installazione e la disinstallazione di Canon Font Manager.

Guida di Installazione del Driver Stampante

Nella Guida di Installazione del Driver Stampante vengono descritti l'installazione del driver stampante PCL, l'aggiornamento delle informazioni della stampante condivisa, la disinstallazione, la configurazione e la stampa.

Prodotti Canon supportati dal driver PCL

Nel manuale Prodotti Canon supportati dal driver PCL vengono descritti i prodotti Canon compatibili con il driver stampante PCL.

Guida di Installazione del Driver Stampante

Nella Guida di Installazione del Driver Stampante vengono descritti l'installazione del driver stampante PS, l'aggiornamento delle informazioni della stampante condivisa, la disinstallazione, la configurazione e la stampa.

NOTA

Per utilizzare il driver stampante PS con la macchina, è necessario l'accessorio opzionale PS Printer Kit.

Prodotti Canon supportati dal driver PS

Nel manuale Prodotti Canon supportati dal driver PS vengono descritti i prodotti Canon compatibili con il driver stampante PS.

NOTA

Per utilizzare il driver stampante PS con la macchina, è necessario l'accessorio opzionale PS Printer Kit.

Prima dell'installazione

• Le seguenti procedure vengono spiegate utilizzando schermate di esempio estratte da Windows XP Professional.
• Per installare il software è necessario accedere come amministratore.
• Assicurarsi che la macchina sia accesa (vedere “Accensione della macchina” a pag. 3).
• Assicurarsi che il cavo di rete sia collegato alla macchina.
• Se si desidera utilizzare la macchina come scanner di rete, è necessario collegarla a un computer tramite una rete IPv4.
• Assicurarsi che alla macchina sia assegnato un indirizzo IP (vedere “Controllo dell’impostazione dell’indirizzo IP” a pag. 21).
• Fare clic sul pulsante cerchiato su ciascuna schermata per passare al punto successivo.

Procedura di installazione

1

Collegare correttamente la macchina alla rete e confermare che l'alimentazione è attivata.

2

Inserire il CD-ROM UFRII LT/FAX User Software.

NOTA

• Se si desidera installare soltanto il driver PCL, passare al punto 37. Per ulteriori informazioni, vedere la Guida di Installazione del Driver Stampante (situata sul CD-ROM PCL User Software).
• Se si desidera installare soltanto il driver PS (quando è collegato l'accessorio opzionale PS Printer Kit), passare al punto 56. Per ulteriori informazioni, vedere la Guida di Installazione del Driver Stampante (situata sul CD-ROM PS User Software).

3

Canon UFR II/FAX Installazione con CD-ROM Da questa schermata è possibile installare programmi e altro Sezzionare un menu a destra. Installazione Programmi software aggiuntivi Visualizzazione immobili Esci

Se non viene visualizzata la schermata di avvio del CD-ROM, fare clic su [start] sulla barra delle applicazioni di Windows → [Risorse del computer].

Windows 2000: fare doppio clic su [Risorse del computer] sul desktop di Windows.

Windows Vista/7/Server 2003/Server 2008: fare clic su [Start] sulla barra delle applicazioni di Windows → [Computer] ([Risorse del computer]).

Fare doppio clic sull'icona del CD-ROM, quindi su [MInst] ([MInst.exe]).

NOTA

Se la schermata per la selezione della lingua viene visualizzata prima della schermata di avvio del CD-ROM, selezionare una lingua e fare clic su [Avanti].

4

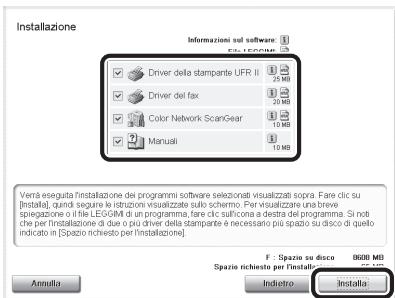

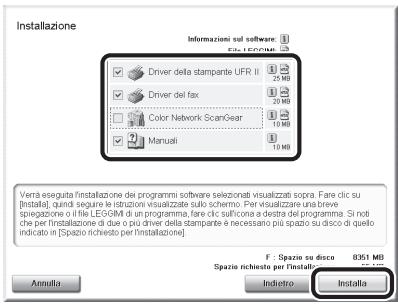

Installazione Informazioni sul software (01. LEGGIM) Driver della stamparte UFR II Driver del fax Color Network ScanGear Manuali Verà eseguita l'installazione dei programmi software selezioni visualizzati sopra. Fare clic su [Installati], quindi seguire le istruzioni visualizzate sullo schermo. Per visualizzazione una breve spiegazione o il file LEGGIM di un programma, fare clic sull'cona a destra del programma. Si not che per l'installazione di due o più driver della stamparte è necessario più spazio su disco di quello indicato in [Spazio richiesto per l'installazione] F : Spazio su disco 0600 MB Spazio richiesto per l'installazione Annulio Indietto Installa

Accertarsi che siano selezionate le caselle accanto al driver stampante UFR II, al driver del FAX (imageRUNNER C1028iF o C1028i con scheda Super G3 FAX Board opzionale collegata), a Color Network ScanGear e ai manuali. Gli elementi non selezionati non saranno installati.

NOTA

• Se si desidera installare soltanto il driver UFR II, in questo passaggio selezionare solo il driver stampante UFR II, quindi continuare con il punto successivo. Per ulteriori informazioni, vedere la Guida di Installazione del Driver Stampante (situata sul CD-ROM UFRII LT/FAX User Software).
• Se si desidera installare solo il driver del fax, in questo passaggio selezionare solo il driver del FAX, quindi continuare con il passaggio 16. Per ulteriori informazioni, vedere la Guida di Installazione del Driver Fax (situata sul CD-ROM UFRII LT/FAX User Software).

NOTA

• Se si desidera installare solo Color Network ScanGear, in questo passaggio selezionare solo Color Network ScanGear, quindi continuare con il passaggio 25. Per ulteriori informazioni, vedere la Guida di Installazione del Network ScanGear (situata sul CD-ROM UFRII LT/FAX User Software).
• Se la quantità di spazio libero sul disco è insufficiente a installare il software, viene visualizzato un messaggio di errore. Assicurarsi che lo spazio libero sul disco sia sufficiente e tentare nuovamente di installare il software.

5

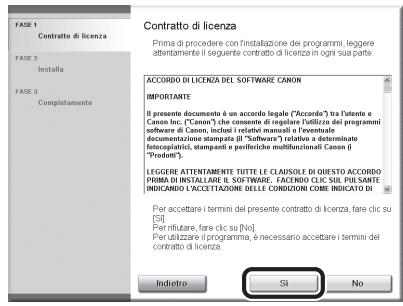

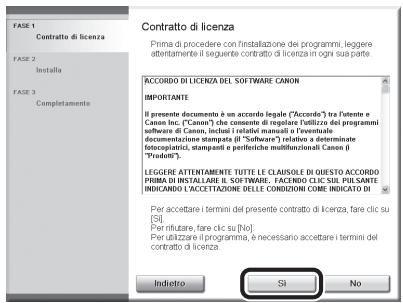

Contratto di licenza Prima di procedere con l'installazione dei programmi, leggere attentamente il seguito contratto di licenza in ogni sua parte FASE 1 Contratto di licenza FASE 2 Instella FASE 3 Completamento ACCORDO DI LICENZA DEL SOFTWARE CANORI IMPORTANTE Il presente documento è un accordo legale ("Accordo") tra l'utente e Canon Inc. ("Canon") che come per rupolare e fullirizzo dei programmi software di Canon, inclui i relativi manuali o l'evnoteale documentazione stampata (il "Software") relativo a determinare temporale stampati e perifiche multifunctionali Canon (i "Prodotti"). LEGGERE ATTENTAMENTE TUTTE LE CLAUSOLE DI QUESTO ACCORDO PRIMA DI INSTALLARIL IL SOFTWARE. FACENDO CLIC SUI PULISANTI INDICADO L'ACCETTAIONE DELLE CONDIZIONE COME INDICATO DI Per accettare i termini del presente contratto di licenza, fare clic su [SI]. Per rifuttare, fare clic su [No]. Per utilizzare il programma, è necessario accettare i termini del contratto di licenza Indietro SI No

6

FASE 1 ✓ Contratto di licenza FASE 2 Installa FASE 3 Completamento Installa Driver della stampante UFR II Driver del tax Color Network ScanOear Manuali Il driver della stampante UFR II e un programma necessario per utilizzare la stampante UFR II per la stampa. Avanti

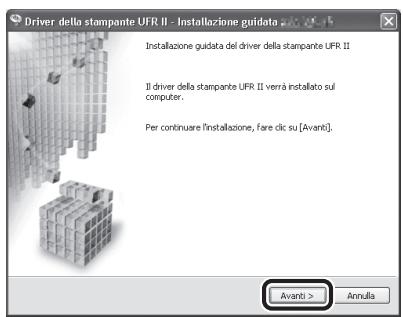

7

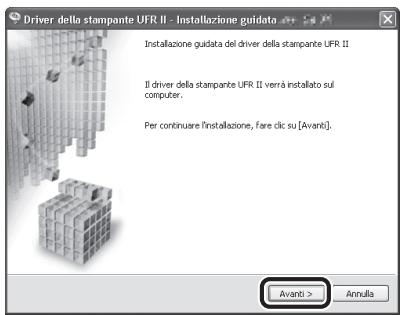

Driver della stampante UFR II - Installazione guidato Installazione guidata del driver della stampante UFR II Il driver della stampante UFR II verrà installato sul computer. Per continuare l'installazione, fare clic su [Avanti]. Avanti > Annulla

8

Driver della stampante UFR II - Installazione guidata Installazione stampante Selezionare l'installazione della stampante. Installazione stampante Impostare manualmente la porta per l'installazione Cerca stampanti di rete da installare Postura stampanto in modalità a detta ed esegui ricerca Installazione mediante connessione USB Installà le stampanti collegate alla rete TCP/IP. < Indietro Avanti > Annulà

9

Driver della stampante UFR II - Installazione guidata Selezionare il processo Selezionare gli elementi da installare e il processo di installazione del driver della stampante. Driver della stampante UFR II Canon Driver Information Assist Service Se si installa questo servizio e si utilizzano stampanti condivise, vengono aggiunte al computer le funzionalità che consentono di ottenere le informazioni sulla periferia e di utilizzare la funzione di Gestione ID reparto. Annulle

NOTA

• Se si utilizza una stampante condivisa nell'ambiente di stampa (Point and Print), sarà necessario installare Canon Driver Information Assist Service sul computer del server per poter impostare automaticamente la configurazione della stampante o per utilizzare Gestione ID di divisione.
• Se Canon Driver Information Assist Service è già installato sul computer, questa schermata non viene visualizzata.
• Se si utilizza un sistema operativo dotato di Windows Firewall, potrebbe essere visualizzata la finestra di messaggio riportata di seguito. Se si desidera utilizzare Canon Driver Information Assist Service, fare clic su [Sì]. Se si seleziona [No], non sarà possibile utilizzare Canon Driver Information Assist Service.

10

Driver della stampante UFR II - Installazione guidata Selezionare le stampanti da installare Selezionare le stampanti da aggiungere e fare clic su [Aggiung]. Periferie IPv4 Elenco stampanti: Nome periferia Name prod. Indirizzo IP Indirizzo MAC Canton 192.168.222.65 0000587/6/6 Seleziona tutto Ripeti ricerca Aggiung Elenco stampanti per l'installazione dei driver: Nome periferia Nome prodotto Indirizzo IP Indirizzo MAC Imposta informazioni stampante Annulls

Selezionare la macchina (nome prodotto: iR C1028) utilizzando le informazioni visualizzate in [Elenco stampanti] → premere [Aggiungi].

NOTA

Se le informazioni sulla macchina non sono visualizzate in [Elenco stampanti] sulla schermata, fare clic su [Ripeti ricerca].

11

Driver della stampante UFR II - Installazione guidata Selezionare le stampanti da installare Selezionare le stampanti da aggiungere e fare clic su [Aggiung]. Periferiche IPv4 Elinco stampanti: Nome periferica Nome prod... Indirizzo IP Indirizzo MAC Seleziona tutto Ripeti ricerca Aggiung ↓ ↑ Elimina Elinco stampanti per l'installazione del driver: Nome periferica Nome prodotto Indirizzo IP Indirizzo MAC Canon 192.168.222.65 00008587767B Imposta informazioni stampante < Indietro Avanti > Annulla

12

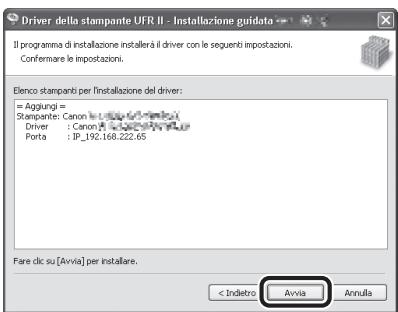

Driver della stampante UFR II - Installazione guidata Il programma di installazione installerà il driver con le seguenti impostazioni. Confermare le impostazioni. Elenco stampanti per l'installazione del driver: = Aggiungi = Stampante: Canon 1.000.000.000.000 Driver : Canon 1.000.000.000.000 Porta : IP_192.168.222.65 Fare dic su [Avvia] per installare. < Indietro Avvia Annulla

13

Warning Impossibile arrestare l'installazione dopo averla avviata. Continuare? Si No

14

Driver della stampante UFR II - Installazione guidata Installazione... Le caratteristiche del programma selezionate sono in fase di installazione. È in corso l'installazione del driver della stampante UFR II. Attendere... Stato: Registrazione stampante...

15

FASE 1 Contratto di licenza FASE 2 Instella FASE 3 Completamento Installà Driver della stamparte UFR II Driver del fax Color Network Scan/door Manuali I'd driver del fax è un programma necessario per inviare fax dal computer utilizzando la relativa funzione della stamparte Avvento

L'installazione del driver stampante è completata e verrà avviata l'installazione del driver del fax.

NOTA

Se l'accessorio opzionale Super G3 FAX Board non è installato sul prodotto imageRUNNER C1028i, procedere al punto 25.

16

Driver del fax Raster/PCL5e - Installazione guidata Installazione guidata del driver del fax Raster/PCL5e Il driver del fax Raster/PCL5e verrà installato sul computer. Per continuare l'installazione, fare clic su [Avanti]. Ayanti > Annulla

17

Driver del fax Raster/PCL5e - Installazione guidata Installazione del fax Selezionare installazione del fax. Installazione del fax Impostare manualmente la porta per l'installazione Cerca fax di rete da installare Postoperative access in immosarea di actesa ed esegur ricerca Installa i fax collegati alla rete TCP/IP. < Indietro Avanti > Annula

18

Driver del fax Raster/PCL5e - Installazione guidata Selezionare il processo Selezionare gli elementi da installare e il processo di installazione del driver del fax. Driver del fax Raster/PCL5e Canon Driver Information Assist Service Quando si installa il servizio e si utilizzano fax condivisi, al computer verranno aggiunte funzionalità per l'ecupero delle informazioni sulla periferia e l'utilizzo della gestione dell'PID reparto. < Indietro Avanti > Annulla

NOTA

• Se si utilizza una stampante condivisa nell'ambiente di stampa (Point and Print), sarà necessario installare Canon Driver Information Assist Service sul computer del server per poter impostare automaticamente la configurazione della stampante o per utilizzare Gestione ID di divisione.
• Se Canon Driver Information Assist Service è già installato sul computer, questa schermata non viene visualizzata.
• Se si utilizza un sistema operativo dotato di Windows Firewall, potrebbe essere visualizzata la finestra di messaggio riportata di seguito. Se si desidera utilizzare Canon Driver Information Assist Service, fare clic su [Sì]. Se si seleziona [No], non sarà possibile utilizzare Canon Driver Information Assist Service.

19

Driver del fax Raster/PCL SE - Installazione guidata Selezionare i fax da installare Selezionare i fax da aggiungere e fare cic su [Aggiung]. Periferiche IPv4 Elenco fax: Nome periferica Name prod. Indirizzo IP Indirizzo MAC Eggiung 100% ESG/26/65 UUU85B7/676 Seleziona tutto Ripetri ricerca Aggiung Elimina Elenco fax per installazione driver: Nome periferica Nome prodotto Indirizzo IP Indirizzo MAC Imposta informazioni fax Annulla

Selezionare la macchina (nome prodotto: iR C1028) utilizzando le informazioni visualizzate in [Elenco fax] → premere [Aggiungi].

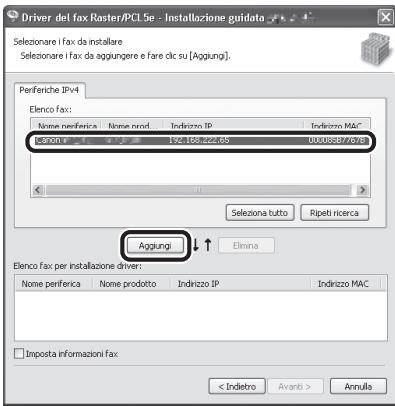

20

Driver del fax Raster/PCL5e - Installazione guidata Selezionare i fax da installare Selezionare i fax da aggiungere e fare dic su [Aggiung]. Periferiche IPv4 Elenco fax: Nome periferica Nome prod... Indirizzo IP Indirizzo MAC Seleziona tutto Ripetri ricerca Aggiung ↓ ↑ Elimina Elenco fax per installazione driver: Nome periferica Nome prodotto Indirizzo IP Indirizzo MAC Canon 192.168.222.65 000085877678 Imposta informazioni fax < Indietro Avanti > Annulla

21

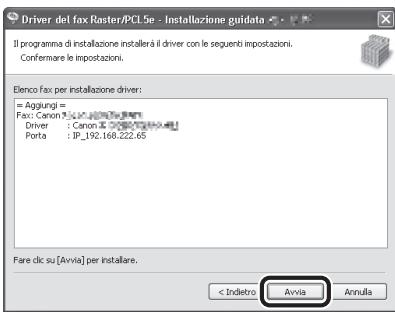

Driver del fax Raster/PCL 5e - Installazione guidata Il programma di installazione installerà il driver con le seguenti impostazioni. Confermare le impostazioni. Elenco fax per installazione driver: = Aggiungi = Fax: Canon 5e-168.222.65 Driver : Canon 5e-168.222.65 Porta : IP_192.168.222.65 Fare clic su [Avvia] per installare. < Indietro Avvia Annulla

22

Warning Imposibile arrestare l'installazione dopo averla avviata. Continuare? Si No

23

Driver del fax Raster/PCLSe - Installazione guidata Installazione... Le caratteristiche del programma selezionate sono in fase di installazione. È in corso Installazione del driver del fax Raster/PCLSe. Attendere... Stato: Registrazione fax in corso...

24

FASE 1 ✓ Contratto di licenza FASE 2 Installa FASE 3 Completamento Installà ✓ Driver della stampante UTR II ✓ Driver del tax Color Network ScanGear Manual Color Network ScanGear è un programma necessario per utilizzare una stampante a colori in rête come scanner. Avvata

L'installazione del driver del fax è completata e verrà avviata l'installazione di Color Network ScanGear.

25

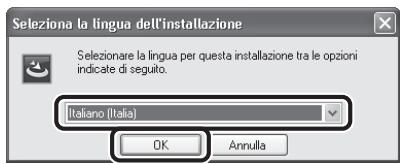

Seleziona la lingua dell'installazione Selezionare la lingua per questa installazione tra le opzioni indicate di seguito. Italiano (Italia) OK Annulla

Selezionare la stessa lingua del sistema operativo in uso.

26

Color Network ScanGear - InstallShield Wizard InstallShield Wizard per Color Network ScanGear InstallShield(R) Wizard installerà Color Network ScanGear sul computer. Per continuare, scegliere Avanti. ATTENIZIONE: Questo programma è tutelato dalle leggi sul copyright, dalle leggi sui diritti d'autore e dalle disposizioni dei trattati internazional. < Indetro > Avanti > Annula

27

Color Network ScanGear - InstallShield Wizard Contratto di licenza Leggere attentamente il segunte contratto di licenza. ACCORDO DI LICENZA DEL SOFTWARE CANON IMPORTANTE Il presente documento è un accordo legale ("Accordo") tra l'autente e Canon Inc. ("Canon") che consente di regolare l'utilizzo dei programmi software di Canon, inclusi i relativi manuali o l'eventuale documentazione stampata (i "Software") relativo a determinate fotocopiatrii, stampanti e periferiche funzionali Canon (i "Prodotti"). LEGGERE ATTENTAMENTE TUTTE LE CLAUSOLE DI QUESTO ACCORDO PRIMA DI UTILIZZARE IL SOFTWARE. FACENDO CLIC SUL PULSANTE INDICANDO Accetto i termini del contratto di licenza Stampa RINATOI ETRIMINI DEL CONTOLO DI LICENZA InstallShield < Indietro Avanti > Annula

28

Color Network ScanGear - InstallShield Wizard Cartella di destinazione Scegliere Avanti per eseguire l'installazione su questa cartella oppure scegliere Camba per eseguire l'installazione su un'altra cartella. Instella Color Network ScanGear: - 100% su: F:\Programmi\Canon\Color Network ScanGear\ Cambia... InstallShield < Indetro Avanti > Annulla

29

Color Network ScanGear - InstallShield Wizard Pronta per l'installazione del programma La procedura guidata è pronta per iniziare l'installazione. Scegliere Installa per iniziare l'installazione. Per rivedere o modificare qualsiasi impostazione di installazione, fare clic su Indietro. Scegliere Annulla per usire dalla procedura guidata. Se è installato Windows Firewall, ScanGear Tool e la porta indicata di seguito saranno registrati come eccezioni. - Porta UDP (Numero porta: 56338) InstallShield < Indietro Installa Annulla

30

Color Network ScanGear - InstallShield Wizard Installazione di Color Network ScanGear Tm4.4 in corso Le caratteristiche del programma selezionate sono in fase di installazione. Attendere che InstallShield Wizard installi Color Network ScanGear Tm4.4 in corso... L'operazione potrebbe richeide alcuni minuti. Stato: Copia dei nuovi file in corso... InstallShield < Indietro Avanti > Annula

31

Color Network ScanGear - InstallShield Wizard InstallShield Wizard completata InstallShield Wizard ha completato l'installazione di Color Network ScanGear 📄 . Sceglere Fine per usire dalla procedura guidata. Visualizza i File Leggini < Ipdetro Fine Annula

NOTA

Il file Readme si apre. Dopo aver letto le informazioni contenute nel file, passare al punto successivo.

32

FASE 1 ✓ Contratto di licenza FASE 2 Instella FASE 3 Completamento FASIA Driver della stampante UFR II Driver del tax Color Network Scan/Dear Manuali Quest manuali sono necessari per il corretto utilizzo della macchina. Se si scaricano i manuali sul computer, sarà possibile visualizzarli direttamente dal computer senza utilizzare il CD-ROM. Avvento

L'installazione di Color Network ScanGear è completata e verrà avviata l'installazione dei manuali.

33

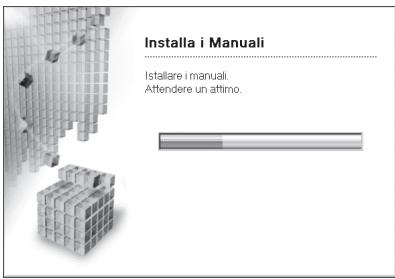

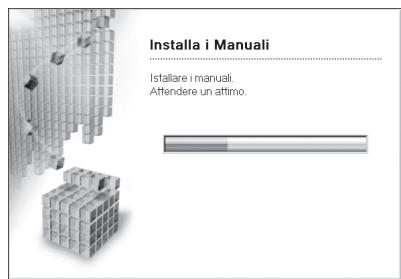

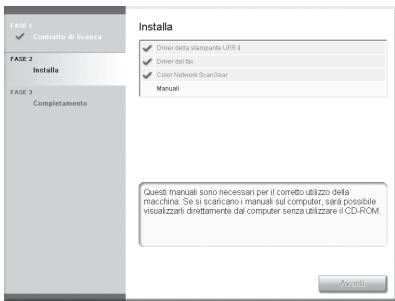

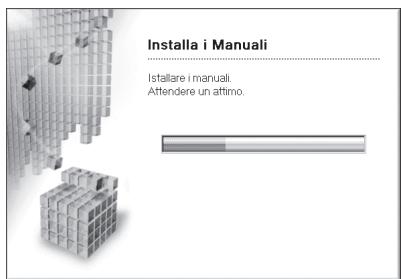

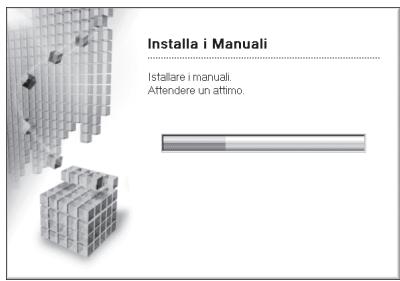

Installa i Manuali Installare i manuali Attendere un attimo.

34

FASE 1 ✓ Constratto di licenza FASE 2 ✓ Installa FASE 3 Completamento Installa ✓ Driver della stamparte UFR II ✓ Driver del tax ✓ Color Network ScanDear ✓ Manual Fare clic su [Avanti] per uscire dall'installazione. Avanti

La Guida di Installazione del Driver Stampante e la Guida di Installazione del Driver Fax vengono installate sul computer e sul desktop vengono creati dei collegamenti.

35

FASE 1 ✓ Contratto di licenza FASE 2 ✓ Installo FASE 3 Completamento Uscita dall'installazione con CD-ROM ✓ Riavvia computer adesso (scelta consigliata) Riavvia

36

Rimuovere il CD-ROM UFRII LT/FAX User Software.

NOTA

Se si desidera installare il driver PCL, procedere al punto successivo.

37

Inserire il CD-ROM PCL User Software.

38

Canon PCL Installazione con CD-ROM Da questa schermata e possibile installare programmi e altro. Sezione are un mena a destra. Installazione Programmi software appiuntivi Visualizzazione manuali Esci

Se non viene visualizzata la schermata di avvio del CD-ROM, fare clic su [start] sulla barra delle applicazioni di Windows → [Risorse del computer].

Windows 2000: fare doppio clic su [Risorse del computer] sul desktop di Windows.

Windows Vista/7/Server 2003/Server 2008: fare clic su [Start] sulla barra delle applicazioni di Windows → [Computer] ([Risorse del computer]).

Fare doppio clic sull'icona del CD-ROM, quindi su [MInst] ([MInst.exe]).

NOTA

Se la schermata per la selezione della lingua viene visualizzata prima della schermata di avvio del CD-ROM, selezionare una lingua e fare clic su [Avanti].

39

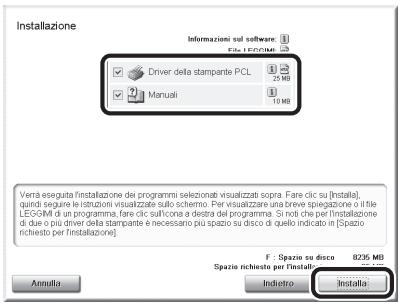

Installazione Informazioni sul software 65.1.2007 Driver della stampante PCL 25 MB Manuali 19 MB Venta eseguita l'installazione dei programmi selezioni visualizzati sopra. Fare clic su [Installa], quindi seguire le istruzione visualizzate sullo schermo. Per visualizzare una breve spiegazione o il file LEGGMI di un programma, fare clic sullicona a destra del programma. Si noti che per installazione di due o più driver della stampante è necessario più spazio su disco di quello indicato in [Spazio richiesto per l'installazione] F : Spazio su disco 8435 MB Spazio richiesto per l'installa... Indietto Installa Annulio

Selezionare il driver stampante PCL e i manuali.

40

Contratto di licenza Prima di procedere con l'installazione dei programmi, leggere attentamente il seguito contratto di licenza in ogni sua parte FASE 1 Contratto di licenza FASE 2 Installs FASE 3 Completamento ACCORDO DI LICENZA DEL SOFTWARE CANON IMPORTANTE È presente documento è un accordo legale ("Accordo") tra l'utenzione e Canon Inc. ("Canon") che come di seguito del l'utilizzo dei programmi software di Canon, inclusi i relativi manuali i l'avventuale documentazione stampata ("Software") relativa a determinate fotocopitizzati, stampanti e preferiliche multifuncionali Canon (Preformi)... LEGGERE ATTENTAMENTE TUTTE LE CLAUSOLE DI QUESTO ACCORDO FORMA DI INSTALLARE IL SOFTWARE. FACCORDI CLIC SUB PULSANTE INDICARLO L'ACCETTAIONE DELILE CONDIZIONE COMIE INDICATO DI Per accettare i termini del presente contratto di licenza, fare clic su [SI] Per rifiutare, fare clic su [No]. Per utilizzare la programma, è necessario accettare i termini del contratto di licenza Indietro SI No

41

FASE 1 ✓ Contratto di licenza FASE 2 Installa FASE 3 Completamento Installa Driver della stampante PCL Installazione... Manual Il driver della stampante PCL è un programma necessario per utilizzare la stampante PCL per la stampa. Avanti...

42

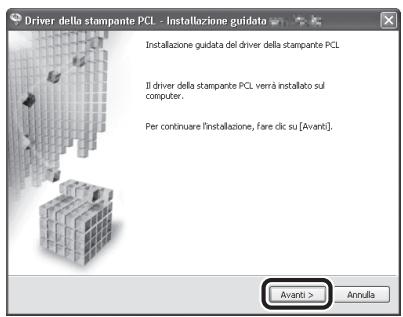

Driver della stampante PCL - Installazione guidata Installazione guidata del driver della stampante PCL Il driver della stampante PCL verrà installato sul computer. Per continuare l'installazione, fare clic su [Avanti]. Avanti > Annulla

43

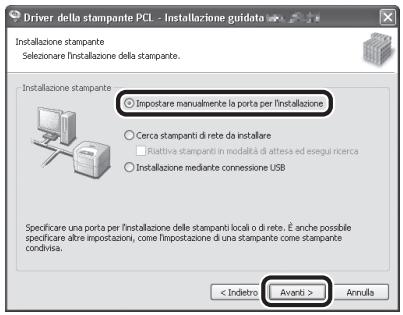

Driver della stampante PCL - Installazione guidata Installazione stampante Selecizionare installazione della stampante. Installazione stampante Impostare manuamente la porta per installazione Cerca stampanti di rete da installare insturee stampazioni in sistema da accessa ed esegui ricerca Instalazione mediante connessione USB Installale le stampanti collegate alla rete TCP/IP. < Indietro Ayanti > Annula

44

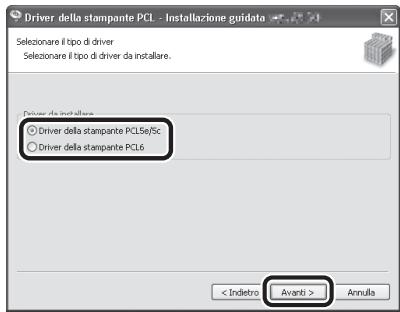

Driver della stampante PCL - Installazione guidata Selezionare il tipo di driver Selezionare il tipo di driver da installare. Driver da installare Driver della stampante PCL5e/5c Driver della stampante PCL6 < Indietro Avanti > Annulla

Selezionare [Driver della stampante PCL5e/5c] o [Driver della stampante PCL6].

45

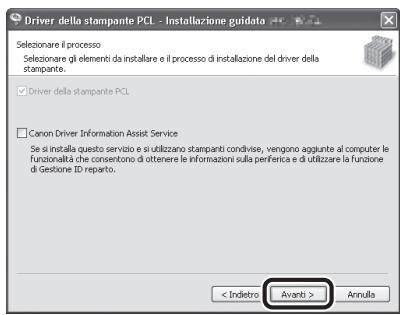

Driver della stampante PCL - Installazione guidata Selezionare il processo Selezionare gli elementi da installare e il processo di installazione del driver della stampante. Driver della stampante PCL Canon Driver Information Assist Service Se si installa questo servizio e si utilizzano stampanti condivise, vengono aggiunte al computer le fusionalità che consentono di ottenere le informazioni sulla periferza e di utilizzare la funzione di gestione ID reparto. < Indietro Avanti > Annula

NOTA

• Se si utilizza una stampante condivisa nell'ambiente di stampa (Point and Print), sarà necessario installare Canon Driver Information Assist Service sul computer del server per poter impostare automaticamente la configurazione della stampante o per utilizzare Gestione ID di divisione.
• Se Canon Driver Information Assist Service è già installato sul computer, questa schermata non viene visualizzata.
• Se si utilizza un sistema operativo dotato di Windows Firewall, potrebbe essere visualizzata la finestra di messaggio riportata di seguito. Se si desidera utilizzare Canon Driver Information Assist Service, fare clic su [Sì]. Se si seleziona [No], non sarà possibile utilizzare Canon Driver Information Assist Service.

46

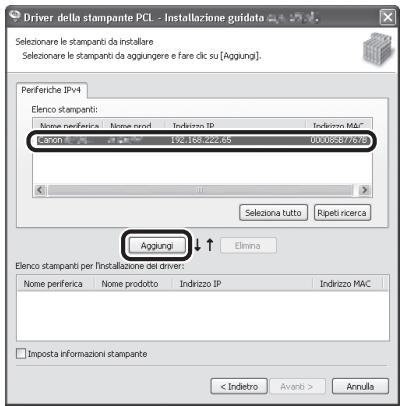

Driver della stampante PCL - Installazione guidata Selezionare le stampanti da installare Selezionare le stampanti da aggiungere e fare clic su [Aggiung]. Periferiche IP4 Elenco stampanti: Nome periferica Name prod Indirizzo IP Indirizzo MAC logon 192.168.222.65 0000587/6/6 Selezione tutto Ripeti ricerca Aggiung Elimino Elenco stampanti per l'installazione dei driver: Nome periferica Nome prodotto Indirizzo IP Indirizzo MAC Imposta informazioni stampante Annulla

Selezionare la macchina (nome prodotto: iR C1028) utilizzando le informazioni visualizzate in [Elenco stampanti] → premere [Aggiungi].

47

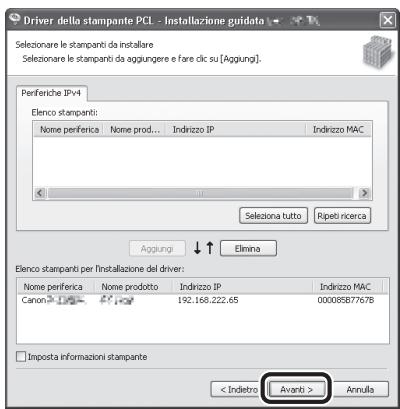

Driver della stampante PCL - Installazione guidata Selezionare le stampanti da installare Selezionare le stampanti da aggiungere e fare dic su [Aggiung]. Periferiche IPv4 Elenco stampanti: Nome periferica Nome prod... Indirizzo IP Indirizzo MAC < 100> Seleziona tutto Ripeti ricerca Aggiung ↓ ↑ Elimina Elenco stampanti per l'installazione del driver: Nome periferica Nome prodotto Indirizzo IP Indirizzo MAC Canon 192.168.222.65 00008587767B Imposta informazioni stampante < Indietro Avanti > Annulla

48

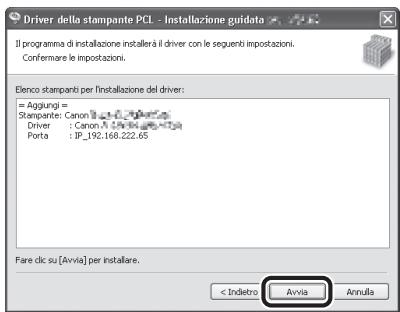

Driver della stampante PCL - Installazione guidata Il programma di installazione installerà il driver con le seguenti impostazioni. Confermare le impostazioni. Elenco stampanti per l'installazione del driver: = Aggiungi = Stampante: Canon 1.0.1.1.1.1.1.1.1 Driver : Canon 1.0.1.1.1.1.1.1.1 Porta : IP_192.168.222.65 Fare dic su [Avvia] per installare. < Indietro Avvia Annulla

49

Warning Imposibile arrestare l'installazione dopo averla avviata. Continuare? Si No

50

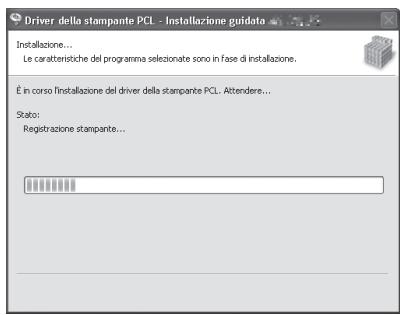

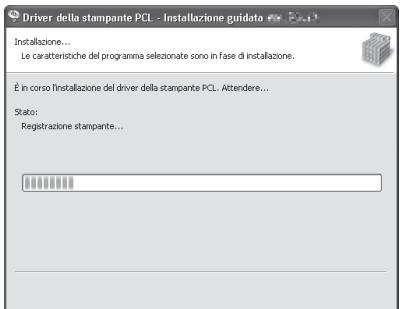

Driver della stampante PCL - Installazione guidata Installazione... Le caratteristiche del programma selezionate sono in fase di installazione. È in corso installazione del driver della stampante PCL. Attendere... Stato: Registrazione stampante...

51

FASE 1 ✓ Contratto di licenza FASE 2 Installa FASE 3 Completamento Installa ✓ Driver della stampante PCL Manuali Instalizzato... Questi manuali sono necessari per il corretto utilizzo della macchina. Se si scaricano i manuali sul computer, sarà possibile visualizzarli direttamente dal computer senza utilizzare il CD-ROM. Avvanti

L'installazione del driver stampante è completata e verrà avviata l'installazione dei manuali.

52

Installa i Manuali Istallare i manuali. Attendere un attimo.

53

FASE 1 ✓ Contratto di licenza FASE 2 ✓ Installa FASE 3 Completamento Installa ✓ Driver della stampante PCL Installato ✓ Manual Installato Verificare l'esito della precedente installazione e fare clic su [Avanti] Avanti

La Guida all'installazione del driver stampante viene installata sul computer e sul desktop viene creato un collegamento.

54

FASE 1 ✓ Contratto di licenza FASE 2 ✓ Installo FASE 3 Completamento Uscita dall'installazione con CD-ROM ✓ Riavvia computer adesso (scelta consigliata) Riavvia

55

Rimuovere il CD-ROM PCL User Software.

NOTA

Se si desidera installare soltanto il driver PS (quando è collegato l'accessorio opzionale PS Printer Kit), passare al punto successivo.

56

Inserire il CD-ROM PS User Software.

57

Canon PS Installazione con CD-ROM Da questa schermata e possibile installare programmi e altro. Sezione are un mena a destra. Installazione Programmi software appiuntivi Visualizzazione manuali Esci

Se non viene visualizzata la schermata di avvio del CD-ROM, fare clic su [start] sulla barra delle applicazioni di Windows → [Risorse del computer].

Windows 2000: fare doppio clic su [Risorse del computer] sul desktop di Windows.

Windows Vista/7/Server 2003/Server 2008: fare clic su [Start] sulla barra delle applicazioni di Windows → [Computer] ([Risorse del computer]).

Fare doppio clic sull'icona del CD-ROM, quindi su [MInst] ([MInst.exe]).

NOTA

Se la schermata per la selezione della lingua viene visualizzata prima della schermata di avvio del CD-ROM, selezionare una lingua e fare clic su [Avanti].

58

Installazione Informazioni sul software 1 25 MB Driver della stampante PS Manuali 10 MB Verla eseguita l'installazione dei programmi selezioni visualizzati sopra. Fare clic su [installa], quindi seguire le istruzione visualizzate sullo schermo. Per visualizzare una breve spiegazione o file LEG6M di un programma, fare clic sullicona a destra del programma. Si noti che per installazione di due o più driver della stampante è necessario più spazio su disco di quello indicato in [Spazio richiesto per l'installazione] F : Spazio su disco 8379 MB Spazio richiesto per Installa Annulio Indietro Installa

Selezionare il driver stampante PS e i manuali.

59

Contratto di licenza Prima di procedere con l'installazione dei programmi, leggere attentamente il seguito contratto di licenza in ogni sua parte FASE 1 Contratto di licenza FASE 2 Instella FASE 3 Completamento ACCORDO DI LICENZA DEL SOFTWARE CANON IMPORTANTE Il presente documento è un accordo legale ("Accordo") tra l'utenzione e Canon Inc. ("Canon") che comprese di registare l'utilizzo dei programmi software di Canon, inclusi i relativi manuali i l'avvenale documentazione stampata ("Software") relativa a determinate fotocopitizzati, stamparsi e preferiliche multifuncionali Canon (Preformi)... LEGGERE ATTENTAMENTE TUTTE LE CLAUSOLE DI QUESTO ACCORDO FORMA DI INSTALLARE IL SOFTWARE. FACCORDO CLIC SUB PULSANTE INDICARDO L'ACCETTAIONE DELLE CONDIZIONE COMI INDICATO DI Per accettare i termini del presente contratto di licenza, fare clic su [SI] Per rifiutare, fare clic su [No]. Per utilizzare la programma, è necessario accettare i termini del contratto di licenza Indietro SI No

60

FASE 1 ✓ Contratto di licenza FASE 2 Installa FASE 3 Completamento Installa Driver della stampante PS Installazione... Manual Il driver della stampante PS è un programma necessario per utilizzare la stampante PS per la stampa. Avanti...

61

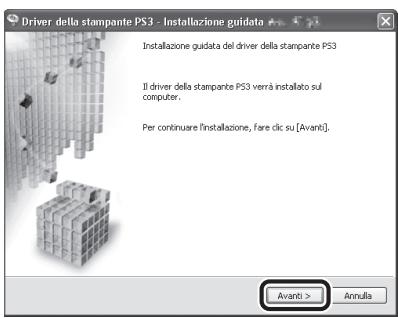

Driver della stampante PS3 - Installazione guidata Installazione guidata del driver della stampante PS3 Il driver della stampante PS3 verrà installato sul computer. Per continuare l'installazione, fare clic su [Avanti]. Avanti > Annulla

62

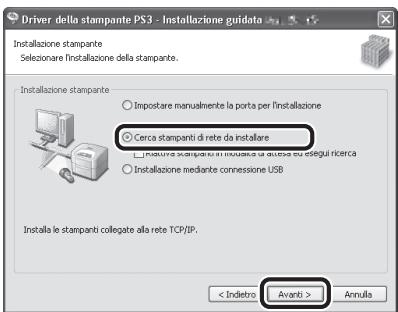

Driver della stampante PS3 - Installazione guidata Installazione stampante Selecionare installazione della stampante. Installazione stampante Impostare manuamente la porta per installazione Cerca stampanti di rete da installare Instaure stampanti in monte di avesse e esegui ricerca Instalazione mediante connessione USB Installà le stampanti collegate alla rete TCP/IP. < Indietro Avanti > Annula

63

Driver della stampante PS3 - Installazione guidata Selezionare il processo Selezionare gli elementi da installare e il processo di installazione del driver della stampante. Driver della stampante PS3 Canon Driver Information Asset Service Se si installa questo servizio e si utilizzano stampanti condivise, vengono aggiunte al computer le funzionalità che consentono di ottenere le informazioni sulla periferca e di utilizzare la funzione di gestione ID reparto. Annulla

NOTA

• Se si utilizza una stampante condivisa nell'ambiente di stampa (Point and Print), sarà necessario installare Canon Driver Information Assist Service sul computer del server per poter impostare automaticamente la configurazione della stampante o per utilizzare Gestione ID di divisione.
• Se Canon Driver Information Assist Service è già installato sul computer, questa schermata non viene visualizzata.
• Se si utilizza un sistema operativo dotato di Windows Firewall, potrebbe essere visualizzata la finestra di messaggio riportata di seguito. Se si desidera utilizzare Canon Driver Information Assist Service, fare clic su [Sì]. Se si seleziona [No], non sarà possibile utilizzare Canon Driver Information Assist Service.

64

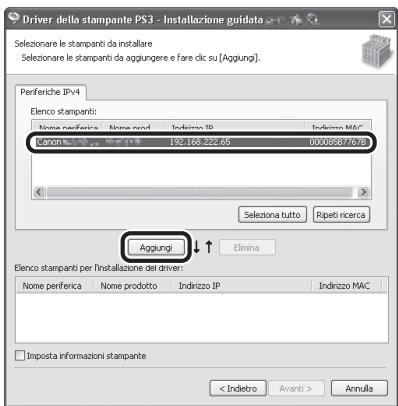

Driver della stampante PS3 - Installazione guidata Selezionare le stampanti da installare Selezionare le stampanti da aggiungere e fare dic su [Aggung]. Periferiche IPv4 Elenco stampanti: Nome periferita Name prod Indirizzo IP Indirizzo MAC 192.168.225.65 00008877678 Seleziona tutto Ripeti ricerca Aggung Elimina Elenco stampanti per l'installazione del driver: Nome periferica Nome prodotto Indirizzo IP Indirizzo MAC Imposta informazioni stampante Annulla

Selezionare la macchina (nome prodotto: iR C1028) utilizzando le informazioni visualizzate in [Elenco stampanti] → premere [Aggiungi].

65

Driver della stampante PS3 - Installazione guidata Selezionare le stampanti da installare Selezionare le stampanti da aggiungere e fare clic su [Aggung]. Periferiche IPv4 Elenco stampanti: Nome periferica Nome prod... Indirizzo IP Indirizzo MAC Seleziona tutto Ripeti ricerca Aggung ↓ ↑ Elimina Elenco stampanti per l'installazione del driver: Nome periferica Nome prodotto Indirizzo IP Indirizzo MAC Canon 192.168.222.65 00008587767B Imposta informazioni stampante < Indietro Avanti > Annulla

66

Driver della stampante PS3 - Installazione guidata Il programma di installazione installerà il driver con le seguenti impostazioni. Confermare le impostazioni. Elenco stampanti per l'installazione del driver: = Aggiung = Stampante: Canon 21.000.000.000 Driver : Canon 21.000.000.000 Porta : IP_192.168.222.65 Fare dic su [Avvia] per installare. < Indietro Avvia Annulla

67

Warning Impossibile arrestare l'installazione dopo averla avviata. Continuare? Si No

68

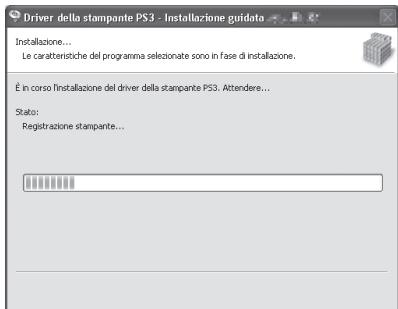

Driver della stampante PS3 - Installazione guidata Installazione... Le caratteristiche del programma selecionate sono in fase di installazione. È in corso l'installazione del driver della stampante PS3. Attendere... Stato: Registrazione stampante...

69

FASE 1 ✓ Contratto di licenza FASE 2 Installa FASE 3 Completamento Installa ✓ Driver della stampante PS Manuali Installato... Importo... Quest: manuali sono necessari per il corretto utilizzo della macchina. Se si scaricano i manuali sul computer, sarà possibile visualizzarli direttamente dal computer senza utilizzare il CD-ROM. Avvento...

L'installazione del driver stampante è completata e verrà avviata l'installazione dei manuali.

70

Installa i Manuali Istallare i manuali. Attendere un attimo.

71

FASE 1 ✓ Contraito di licenza FASE 2 ✓ Installa FASE 3 Completamento Installa ✓ Driver della stampante PS Installato. ✓ Manual Installato. Verificare l'esto della precedente installazione e fare clic su [Avanti]. Avanti

La Guida di Installazione del Driver Stampante viene installata sul computer e sul desktop viene creato un collegamento.

72

Uscita dall'installazione con CD-ROM ✓ Riavvia computer adesso (sicella consigliata) Riavvia FASE 3 Completamento

73

Rimuovere il CD-ROM PS User Software. L'installazione è completata.

Controllo dell'installazione

Verificare che i driver siano stati installati correttamente e che la macchina sia impostata come stampante predefinita.

NOTA

Se il nome della macchina è selezionato nella schermata [Stampante] di un'applicazione, la macchina è configurata come stampante predefinita.

1 Aprire la cartella [Stampanti], [Stampanti e fax] o [Devices and Printers (Periferiche e stampanti)].

Windows 2000: sulla barra delle applicazioni di Windows, fare clic su [Start] → [Impostazioni] → [Pannello di controllo] → fare doppio clic su [Stampanti].

Windows XP/Server 2003: sulla barra delle applicazioni di Windows, fare clic su [start] o [Start] → selezionare [Stampanti e fax]. Windows Vista: sulla barra delle applicazioni di Windows, fare clic su [Start] → selezionare [Pannello di controllo] → [Hardware e suoni] → fare doppio clic su [Stampanti].

Windows Server 2008: sulla barra delle applicazioni di Windows, fare clic su [Start] → selezionare [Pannello di controllo] → fare doppio clic su [Stampanti].

Windows 7/Server 2008 R2: sulla barra delle applicazioni di Windows, fare clic su [Start] → selezionare [Dispositivi e stampanti].

Verificare che siano visualizzate le icone del driver stampante.

2 Impostare la macchina come stampante predefinita.

Fare clic con il pulsante destro del mouse sull'icona della stampante per questa macchina, quindi fare clic su [Imposta come stampante predefinita].

3 Verificare che [Color Network ScanGear] sia visualizzato nell'elenco dei programmi.

Windows 2000: sulla barra delle applicazioni di Windows, fare clic su [Start] → [Programmi].

Windows XP/Server 2003: sulla barra delle applicazioni di Windows, fare clic su [start] o [Start] → selezionare [Tutti i programmi].

Windows Vista/7/Server 2008: sulla barra delle applicazioni di Windows, fare clic su [Start] → selezionare [Tutti i programmi].

Verificare che [Color Network ScanGear] sia elencato in [Tutti i programmi] (o [Programmi]).

Prima dell'installazione

• Le seguenti procedure vengono spiegate utilizzando schermate di esempio estratte da Windows XP Professional.
• Non collegare il cavo USB prima di avere installato il software. Se il cavo USB viene collegato prima di avere installato il software e viene visualizzata la schermata dell'installazione guida nuovo hardware, fare clic su [Annulla].
• Per installare il software è necessario accedere come amministratore.
• Assicurarsi che la macchina sia accesa prima di collegare il cavo USB.
• Fare clic sul pulsante cerchiato su ciascuna schermata per passare al punto successivo.
• Con la macchina non viene fornito alcun cavo USB.

Procedura di installazione

1

Inserire il CD-ROM UFRII LT/FAX User Software.

NOTA

• Se si desidera installare soltanto il driver PCL, passare al punto 28. Per ulteriori informazioni, vedere la Guida di Installazione del Driver Stampante (situata sul CD-ROM PCL User Software).
• Se si desidera installare il driver PS (quando è collegato l'accessorio opzionale PS Printer Kit), passare al punto 28. Per ulteriori informazioni, vedere la Guida di Installazione del Driver Stampante (situata sul CD-ROM PS User Software).

NOTA

- Se si desidera installare il driver PCL/PS collegando il cavo USB (Plug and Play), è necessario modificare le impostazioni della macchina. Premere (Main Menu) → → * → → → // a seconda del driver desiderato. Dopo avere modificato le impostazioni della macchina, installare il driver utilizzando la stessa procedura utilizzata per il driver stampante UFR II. (Consultare i punti da 6 a 11).

* Se viene visualizzata una schermata nella quale si richiede di immettere l'ID gestore sistema e la Password sistema, immettere l'ID gestore sistema e la Password sistema utilizzando ①-⑨ (tasti numerici), quindi premere ⑩ (Log In/Out). Per i dettagli, vedere "Protezione" nell'e-Manual.

2

Canon UFR II/FAX Installazione con CD-ROM Da questa schemata è possibie installare programmi e altro. Sezioneare un meru a destra. Installazione Programmi software aggiuntivi Visualizzazione manuali Esci

Se non viene visualizzata la schermata di avvio del CD-ROM, fare clic su [start] sulla barra delle applicazioni di Windows → [Risorse del computer].

Windows 2000: fare doppio clic su [Risorse del computer] sul desktop di Windows.

Windows Vista/7/Server 2003/Server 2008: fare clic su [Start] sulla barra delle applicazioni di Windows → [Computer] ([Risorse del computer]).

Fare doppio clic sull'icona del CD-ROM, quindi su [MInst] ([MInst.exe]).

NOTA

Se la schermata per la selezione della lingua viene visualizzata prima della schermata di avvio del CD-ROM, selezionare una lingua e fare clic su [Avanti].

3

Installazione Informazioni sul software 25 MB Driver della stampante UFR II Driver del fax Color Network ScanGear Manuali 10 MB Verrà eseguito l'installazione dei programmi software selezionati visualizzati sopra. Fare clic su [Instalata], quindi seguire le istruzioni visualizzate sullo schermo. Per visualizzare una breve spiegazione o il file LEGGMI di un programma, fare clic sull'cona a destra del programma. Si not che per l'installazione di due o più driver della stampante è necessario più spasto su disco di quello indicato in [Spazio richiesto per l'installazione] F : Spazio su disco 8351 MB Spazio richiesto per l'installa Indietro Installa Annuita

Accertarsi che siano selezionate le caselle accanto al driver stampante UFR II, al driver del FAX (imageRUNNER C1028iF o C1028i con scheda Super G3 FAX Board opzionale collegata) e ai manuali.

NOTA

• Color Network ScanGear è un software applicativo utilizzabile soltanto in rete. Se la macchina è collegata tramite un collegamento USB, deselezionare la casella accanto a Color Network ScanGear poiché non è necessario.
• Se si desidera installare soltanto il driver UFR II, selezionare solo il driver stampante UFR II in questo passaggio, quindi continuare con il punto successivo. Per ulteriori informazioni, vedere la Guida di Installazione del Driver Stampante (situata sul CD-ROM UFRII LT/FAX User Software).
• Se si desidera installare solo il driver del fax, in questo passaggio selezionare solo il driver del FAX, quindi continuare con il passaggio 13. Per ulteriori informazioni, vedere la Guida di Installazione del Driver Fax (situata sul CD-ROM UFRII LT/FAX User Software).
• Se la quantità di spazio libero sul disco è insufficiente a installare il software, viene visualizzato un messaggio di errore. Assicurarsi che lo spazio libero sul disco sia sufficiente e tentare nuovamente di installare il software.

4

Contratto di licenza Prima di procedere con installazione dei programmi, leggere attentamente il segunte contratto di licenza in ogni sua parte. FASE 1 Contratto di licenza FASE 2 Instella FASE 3 Completamento ACCORDO DI LICENZA DEL SOFTWARE CANON IMPORTANTE Il presente documento è un accorde legale ("Accordo") tra l'Intento e Canon Inc. ("Canon") che corrente di regolare l'utilizzo dei programmi software di Canon, inclusi i relativi manuali e l'eventuale documentazione stampata (Software) relative a determinate fotescoplatitici, stampanti e preferiche multifuncionali Canon β "Prodotti". LEGGERE ATTENTAMENTE TUTTE LE CLAUSOLE DI QUESTO ACCORDO PRIMA DI INSTALLARE II, SOFTWARE - CACERNO CLIC SUI PUSANTE INDICANDO L'ACCETTAIONE DELLE CONIZIONE COME INDICATO DI Per accettare i termini del presente contratto di licenza, fare clic su [SI] Per rifiutare, fare clic su [No]. Per dotizzare il programma, e necessario accettare i termini del contratto di licenza. Indiretro SI No

5

FASE 1 ✓ Contratto di licenza FASE 2 Installa FASE 3 Completamento Installa Driver della stamparte UFR II Driver del tax Manuali Il driver della stamparte UFR II e un programma necessario per utilizzare la stamparte UFR II per la stampa. Avvita

6

Driver della stampante UFR II - Installazione guidata Installazione guidata del driver della stampante UFR II Il driver della stampante UFR II verrà installato sul computer. Per continuare l'installazione, fare clic su [Avanti]. Avanti > Annula

7

Driver della stampante UFR II - Installazione guidata Installazione stampante Selezionare installazione della stampante. Installazione stampante Impostare manualmente la porta per installazione Cerca stampanti di rete da installare Installazione segurando con un idere ed esegui ricerca Installazione mediante connessione USB Collega la stampante mediante il cavo USB. < Indietro Avanti > Annula

8

Warning Impossibile arrestare l'installazione dopo averla avviata. Continuare? Si No

9

Driver della stampante UFR II - Installazione guidata Installazione... Le caratteristiche del programma selezionate sono in fase di installazione. È in corso l'installazione del driver della stampante UFR II con Plug and Play. Attendere... Stato: Copia dei moduli del driver in corso...

10

Connessione USB 1 Installazione Plug and Play del driver della stampante. Stato: 1. Collegare il cavo USB alla stampante. 2. Se la stampante è spenta, accenderla. La stampante verrà riconosciuta automaticamente e verrà avviata installazione dei driver. 2 Se la stampante non viene riconosciuta automaticamente anche dopo il collegamento del cavo USB, spregnere la stampante, scollegare il cavo e quindi ricollegarlo.

NOTA

Se viene visualizzata la finestra di dialogo riportata sotto, premere [Riprova] per continuare l'installazione.

11

Collegare la macchina e il computer con un cavo USB (A).

NOTA

• Il cavo USB non è incluso.
• Se viene visualizzata l'installazione guidata nuovo hardware, fare clic su [Annulla] per continuare l'installazione.

12

FASE 1 ✓ Contratto di licenza FASE 2 Installe FASE 3 Completamento Installa ✓ Driver della stampante UFR II Driver del tax Narquati Il driver del tax è un programma necessario per inviare fax dal computer utilizzando la relativa funzione della stampante. Avvento

L'installazione del driver stampante è completata e verrà avviata l'installazione del driver del fax.

NOTA

Se l'accessorio opzionale Super G3 FAX Board non è installato sul prodotto imageRUNNER C1028i, procedere al punto 24.

13

Driver del fax Raster/PCL5e - Installazione guidata Installazione guidata del driver del fax Raster/PCL5e Il driver del fax Raster/PCL5e verrà installato sul computer. Per continuare l'installazione, fare clic su [Aventi]. Avanti > Annulla

14

Driver del fax Raster/PCL5e - Installazione guidata Installazione del fax Selezionare installazione del Fax. Installazione del fax: ○ Impostare manualmente la porta per l'installazione ○ Cerca fax di rete da installare Riattiva fax in modalità di attesa ed esegui ricerca Specificare una porta per l'installazione del fax locali o di rete. È anche possibile specificare altre impostazioni, come l'impostazione di un fax come Fax condivio... Annula

15

Driver del fax Raster/PCL5e - Installazione guidata Selezionare il processo Selezionare gli elementi da installare e il processo di installazione del driver del fax. Driver del fax Raster/PCL5e Canon Driver Information Assist Service Quando si installa il servizio e si utilizzano fax condrivi, al computer verranno aggiunte funzionalità per il recupero delle informazioni sulla periferia e f'utilizzo della gestione dell'ID reparto. Annulle

NOTA

- Se si utilizza una stampante condivisa nell'ambiente di stampa (Point and Print), sarà necessario installare Canon Driver Information Assist Service sul computer del server per poter impostare automaticamente la configurazione della stampante o per utilizzare Gestione ID di divisione.

- Se Canon Driver Information Assist Service è già installato sul computer, questa schermata non viene visualizzata. - Se si utilizza un sistema operativo dotato di Windows Firewall, potrebbe essere visualizzata la finestra di messaggio riportata di seguito. Se si desidera utilizzare Canon Driver Information Assist Service, fare clic su [Si]. Se si seleziona [No], non sarà possibile utilizzare Canon Driver Information Assist Service.

16

Driver del fax Raster/PCL5e - Installazione guidata Selezionare i fax da installare Selezionare i fax: da aggiungere e fare clk su [Aggiung]. È possibile selezionare lo stesso fax più di una volta. Elenco fax: Canon IR4530 (FAX) Canon IR5050 (FAX) Canon IR5050-52 (FAX) Canon IR5055/IR5065 (FAX) Canon IR5055/IR5065-52 (FAX) Canon IR5075 (FAX) Canon IR5075-52 (FAX) Canon IR5075-52 (FAX) Canon + E-mail → Aggiung → Elimina Elenco fax per installazione driver: < Indietro Avanti > Annula

Selezionare [Canon iR C1028/1030 (FAX)].

17

Driver del fax Raster/PCL5e - Installazione guidata Selezionare i fax da installare Selezionare i fax da aguungere e fare cik su [Aggiung]. È possibile selezionare lo stesso fax più di una volta. Elenco Fax: Canon (R5030 (FAX)) Canon (R5050 (FAX)) Canon (R5050-52 (FAX)) Canon (R5055/R5065 (FAX)) Canon (R5065/R5065-52 (FAX)) Canon (R5075 (FAX)) Canon (R5075-52 (FAX)) Canon (R11021/1022 (FAX)) Canon (R 2389/2501 (FAX)) Aggiungi ↓ ↑ Elimina Elenco Fax per installazione driver: Canon < Indietro Avanti > Annulla

18

Driver del fax Raster/PCL5e - Installazione guidata Informazioni sul fax Selectinare la porta da utilizzare per il fax selezionato. È possibile specificare un nome per il fax. Fax selezionato: Canon Utilizza driver: Porta: Non impostata Aiggung porta... Nome fax: Canon Imposta come predefinita Use come fax condiviso Nome condiviso: Fax corrente: 1 Numero di fax da impostare: 1 < Indietro Avanti > Annulls

Selezionare la porta USB da utilizzare nella casella di riepilogo a discesa [Porta]. Se si desidera aggiungere una porta, fare clic su [Aggiungi porta] e selezionare la porta USB da aggiungere.

19

Driver del fax Raster/PCL5e - Installazione guidata Informazioni sul fax Selectinare la porta da utilizzare per il fax: selezionato. È possibile specificare un nome per il fax. Fax selezionato: Canon Utilizza driver: Versione Raster/PCL5e del driver Porta: JS8001 Name fax: Canon Imposta come predefinita Use come fax condiviso Nome condiviso: Fax corrente: Numero di fax da impostare: < Indietro Avanti > Annula

20

Driver del fax Raster/PCL5e - Installazione guidata Il programma di installazione installerà il driver con le seguenti impostazioni. Confermare le impostazioni. Elenco fax per installazione driver: = Aggiungi = Fax: Canon : USB001 Driver : Canon : USB001 Porta : USB001 Fare dic su [Avvia] per installare. < Indietro Avvia Annulia

21

Warning Imposibile arrestare l'installazione dopo averla avviata. Continuare? Si No

22

Driver del fax Raster/PCL5e - Installazione guidata Installazione... Le caratteristiche del programma selezionate sono in fase di installazione. È in corso l'installazione del driver del fax Raster/PCL5e. Attendere... Stato: Registrazione fax in corso...

23

FASE 1 ✓ Contratto di licenza FASE 2 Installa FASE 3 Completamento Installà ✓ Driver della stampante UTR II ✓ Driver del tax Manuali Questi manuali sono necessari per il corretto utilizzo della macchina. Se si scaricano i manuali sul computer, sarà possibile visualizzari direttamente dal computer senza utilizzare il CD-ROM Avvita

L'installazione del driver del fax è completata e verrà avviata l'installazione dei manuali.

24

Installa i Manuali Istallare i manuali. Attendere un attimo.

25

FASE 1 ✓ Contratto di licenza FASE 2 ✓ Installa FASE 3 Completamento Installa ✓ Driver della stamparte UFR II ✓ Driver del tax ✓ Manual Fare clic su [Avanti] per uscire dall'installazione. Avanti

La Guida di Installazione del Driver Stampante e la Guida di Installazione del Driver Fax vengono installate sul computer e sul desktop vengono creati dei collegamenti.

26

Uscita dall'installazione con CD-ROM Riavvia computer adesso (scelta consigliata) Riavvia FASE 1 Contratto di licenza FASE 2 Instella FASE 3 Completamento

27

Rimuovere il CD-ROM UFRII LT/FAX User Software.

NOTA

Se si desidera installare il driver PCL o il driver PS (quando è collegato l'accessorio opzionale PS Printer Kit), passare al punto successivo.

28

Inserire il CD-ROM PCL User Software o il CD-ROM PS User Software.

(A seconda del CD-ROM inserito, le schermate mostrate sotto possono differire da quelle effettivamente visualizzate).

29

Canon PCL Installazione con CD-ROM Da questa schermata è possibile installare programmi e altro. Selezionare un menu a destra. Installazione Programmi software aggiuntivi Visualizzazione manuali Esci.

Se non viene visualizzata la schermata di avvio del CD-ROM, fare clic su [start] sulla barra delle applicazioni di Windows → [Risorse del computer].

Windows 2000: fare doppio clic su [Risorse del computer] sul desktop di Windows.

Windows Vista/7/Server 2003/ Server 2008: fare clic su [Start] sulla barra delle applicazioni di Windows → [Computer] ([Risorse del computer]).

Fare doppio clic sull'icona del CD-ROM, quindi su [MInst] ([MInst.exe]).

NOTA

Se la schermata per la selezione della lingua viene visualizzata prima della schermata di avvio del CD-ROM, selezionare una lingua e fare clic su [Avanti].

30

Installazione Informazioni sul software 1 2 3 4 5 6 7 8 9 10 Driver della stampante PCL 25 MB Manuali 10 MB Verra eseguita l'installazione dei programmi selezionati visualizzati sopra. Fare clic su [Installe] quindi seguire le istruzioni visualizzate sullo schermo. Per visualizzare una breve spiegazione o il file LEGGM i un programma, fare clic sulicona a destra del programma. Si noti che per l'installazione di due o più driver della stampante è necessario più spazio su disco di quello indicato in [Spazio richiesto per l'installazione] F : Spazio su disco 8235 MB Spazio richiesto per l'Instal... Annulio Indietro Installa

Selezionare driver stampante PCL o driver stampante PS e manuali.

31

Contratto di licenza Prima di procedere con l'installazione dei programmi, leggere attentamente il seguito contratto di licenza in ogni sua parte FASE 1 Contratto di licenza FASE 2 Instella FASE 3 Completamento ACCORDO DI LICENZA DEL SOFTWARE CANON IMPORTANTE Il presente documento è un accordo legale ("Accordo") tra l'attenire e Canon Inc. ("Canon") che come di registare funzioni dei programmi software di Canon, inclui i relativi manuali o rivenetale documentazione stampa di "Software" relative a determinatie fotocopriatici, stampand e periferiche multifuncionali Canon β "Prodiuti". LEGGERE ATTENTAMENTE TUTTE LE CIASOLE DI QUESTO ACCORDO PRIMA DI INSTALLARE IL SOFTWARE, FACORDO CLIC SUB PISSANTI INDICANDO L'ACCETTAIONE DELLE CONDIZIONE COME INDICATO DI Per accettare i termini del presente contratto di licenza, fare clic su [SI]. Per rifuttare, fare clic su [No]. Per utilizzare il programma, è necessario accettare i termini del contratto di licenza Indietro SI No

32

FASE 1 Contratto di licenza FASE 2 Installo FASE 3 Completamento Installa Driver della stampante PCL Installazione... Manuoli Il driver della stampante PCL è un programma necessario per utilizzare la stampante PCL per la stampa Avanti

33

Driver della stampante PCL - Installazione guidata Installazione guidata del driver della stampante PCL Il driver della stampante PCL verrà installato sul computer. Per continuare l'installazione, fare clic su [Avanti]. Avanti > Annulla

34

Driver della stampante PCL - Installazione guidata Installazione stampante Selezionare l'installazione della stampante. Installazione stampante ○ Impostare manually la porta per l'installazione ○ Cerca stampanti di rete da installare ○ Riattiva stampanti in modalità di attesa ed esegui ricerca ○ Installazione mediante connessione USB Specificare una porta per l'installazione delle stampanti locali o di rete. È anche possibile specificare altre impostazioni, come l'impostazione di una stampante come stampante condivisa. < Indietro Avanti > Annulle

35

Driver della stampante PCL - Installazione guidata Selezionare il processo Selezionare gli elementi da installare e il processo di installazione del driver della stampante. Driver della stampante PCL Canon Driver Information Assist Service Se si installa questo servizio e si utilizzano stampanti condivise, vengono aggiunte al computer le funzionalità che consentono di ottenere le informazioni sulla periferia e di utilizzare la funzione di Gestione ID reparto. Annulle

NOTA

• Se si utilizza una stampante condivisa nell'ambiente di stampa (Point and Print), sarà necessario installare Canon Driver Information Assist Service sul computer del server per poter impostare automaticamente la configurazione della stampante o per utilizzare Gestione ID di divisione.
• Se Canon Driver Information Assist Service è già installato sul computer, questa schermata non viene visualizzata.
• Se si utilizza un sistema operativo dotato di Windows Firewall, potrebbe essere visualizzata la finestra di messaggio riportata di seguito. Se si desidera utilizzare Canon Driver Information Assist Service, fare clic su [Sì]. Se si seleziona [No], non sarà possibile utilizzare Canon Driver Information Assist Service.

36

Driver della stampante PCL - Installazione guidata Selezionare le stampanti da installare Selezionare le stampanti da aggiungere e fare clic su [Aggiungi]. È possibile selezionare la stessa stampante più di una volta. Elenco stampanti: Canon IR-ADV 6075 PCL5e Canon IR-ADV 6075-U1 PCL5e Canon IR-ADV 8085/8095 PCL5e Canon IR-ADV 8000s-U1 PCL5e Canon IR-ADV 8105 PCL5e Canon IR 1110/1125/1135 PCL5e Canon IR Server 3100-200 PCL5e Canon IR Server 3100-200 PCL5e Aggiungi Elimina Elenco stampanti per l'installazione dei univer: < Indietro Avanti > Annulla

Selezionare [Canon iR C1028/1030 PS3].

37

Driver della stampante PCL - Installazione guidata Selezionare le stampanti da installare Selezionare le stampanti da aggiungere e fare clic su [Aguingi]. È possibile selezionare la stessa stampante più di una volta. Elenco stampanti: Canon IR-ADV 6075 PCL5e Canon IR-ADV 6075-U1 PCL5e Canon IR-ADV 8005/8095 PCL5e Canon IR-ADV 8000s-U1 PCL5e Canon IR-ADV 8105 PCL5e Canon IR-ADV 1110/1125/U135 PCL5e Canon IR-ADV 2005 PCL5e Canon IR-ADV C2025 PCL5e Canon IR-ADV 2005/2010 PCL5e Aggungi ↓ ↑ Elimina Elenco stampanti per l'installazione del driver: Canon < Indietro Avanti > Annulla

38

Driver della stampante PCL - Installazione guidata Informazioni stampante Selezionare la porta da utilizzare per la stampante selezionata. È possibile specificare un nome per la stampante. Stampante selezionata: Canon: Non impostata Utilizza driver: Verona PCL Ad Anno Per 12.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Porta: Non impostata Aggiungi porta... Nome stampante: Canon Imposta come predefinita Utilizza come stampante condivisa Nome condiviso: Stampante corrente: 1 Numero di stampanti da impostare: 1 Annulla

Selezionare la porta USB da utilizzare nella casella di riepilogo a discesa [Porta]. Se si desidera aggiungere una porta, fare clic su [Aggiungi porta] e selezionare la porta per stampante da aggiungere.

39

Driver della stampante PCL - Installazione guidata Informazioni stampante Selezionare la porta da utilizzare per la stampante selezionata. È possibile specificare un nome per la stampante. Stampante selezionata: Utilizza driver: Porta: Canon & Canon Versione PCL del driver 580001 Aggiungi porta... Nome stampante: Canon Imposta come predefinita Utilizza come stampante condivisa Nome condiviso: Stampante corrente: 1 Numero di stampanti da impostare: 1 < Indietro Avanti > Annulls

40

Driver della stampante PCL - Installazione guidata Il programma di installazione installerà il driver con le seguenti impostazioni. Confermare le impostazioni. Elenco stampanti per l'installazione del driver: = Aggung = Stampanti: Canon Driver : Canon Porto : USB001 Fare dic su [Avvia] per installare. < Indietro Avvia Annulia

41

Warning Impossibile arrestare l'installazione dopo averla avviata. Continuare? Si No

42

Driver della stampante PCL - Installazione guidata Installazione... Le caratteristiche del programma selezionate sono in fase di installazione. È in corso l'installazione del driver della stampante PCL. Attendere... Stato: Registrazione stampante...

43

FASE 1 ✓ Constratto di licenza FASE 2 Installa FASE 3 Completamento Installa ✓ Driver della stampante PCL Installato Manual Installazione... Questi manuali sono necessari per il corretto utilizzo della macchina. Se si scaricano i manuali sul computer, sarà possibile visualizzarì direttamente dal computer senza utilizzare il CD-ROM. Avvata

L'installazione del driver stampante è completata e verrà avviata l'installazione dei manuali.

44

Installa i Manuali Istallare i manuali. Attendere un attimo.

45

FASE 1 ✓ Contratto di licenza FASE 2 ✓ Installa FASE 3 Completamento Installa ✓ Driver della stampante PCL Installato ✓ Manual Installato Verificare l'esto della precedente installazione e fare clic su [Avanti] Avanti

La Guida di Installazione del Driver Stampante viene installata sul computer e sul desktop viene creato un collegamento.

46

Uscita dall'installazione con CD-ROM Riavvia computer adesso (scelta consigliata) Riavvia FASE 1 Contratto di licenza FASE 2 Instello FASE 3 Completamento

47

Rimuovere il CD-ROM PCL User Software o il CD-ROM PS User Software. L'installazione è completata.

Controllo dell'installazione

Verificare che i driver siano stati installati correttamente e che la macchina sia impostata come stampante predefinita.

NOTA

Se il nome della macchina è selezionato nella schermata [Stampante] di un'applicazione, la macchina è configurata come stampante predefinita.

1 Aprire la cartella [Stampanti], [Stampanti e fax] o [Devices and Printers (Periferiche e stampanti)].

Windows 2000: sulla barra delle applicazioni di Windows, fare clic su [Start] → [Impostazioni] → [Pannello di controllo] → fare doppio clic su [Stampanti].

Windows XP/Server 2003: sulla barra delle applicazioni di Windows, fare clic su [start] o [Start] → selezionare [Stampanti e fax]. Windows Vista: sulla barra delle applicazioni di Windows, fare clic su [Start] → selezionare [Pannello di controllo] → [Hardware e suoni] → fare doppio clic su [Stampanti].

Windows Server 2008: sulla barra delle applicazioni di Windows, fare clic su [Start] → selezionare [Pannello di controllo] → fare doppio clic su [Stampanti].

Windows 7/Server 2008 R2: sulla barra delle applicazioni di Windows, fare clic su [Start] → selezionare [Dispositivi e stampanti].

Verificare che siano visualizzate le icone del driver stampante.

2 Impostare la macchina come stampante predefinita.

Fare clic con il pulsante destro del mouse sull'icona della stampante per questa macchina, quindi fare clic su [Imposta come stampante predefinita].

CD-ROM del manuale dell'utente (e-Manual).

Il CD del manuale utente (e-Manual) include il software necessario per selezionare e visualizzare sullo schermo del computer i manuali HTML contenuti nel CD. Nel e-Manual sono descritte tutte le funzioni e le procedure di risoluzione dei problemi per il dispositivo. Attenersi alla procedura indicata di seguito per utilizzare il CD-ROM del manuale dell'utente (e-Manual).

Requisiti di sistema

Il CD-ROM del manuale dell'utente (e-Manual) può essere utilizzato nei seguenti ambienti di sistema.

- Flash Player 8 o successivo

NOTA

• Sono inoltre richieste la memoria e la CPU per il funzionamento di ciascun sistema operativo.
• È inoltre richiesta una risoluzione del display di 1024 x 768 pixel o superiore.
• Se nel computer in uso non è installato Flash Player, o è installata una versione precedente a Flash Player 8, il CD del manuale utente (e-Manual) potrebbe non funzionare correttamente.

Uso del CD-ROM del manuale dell'utente (e-Manual)

Quando si utilizza il e-Manual sotto Windows, effettuare le seguenti operazioni.

1. Inserire nel computer il CD del manuale utente.
2. Selezionare la lingua.
3. Fare clic su [Installa] o [Visualizza manuale].
4. Facendo clic su [Installa], si installa il e-Manual sul computer e sul desktop viene creato il relativo collegamento.
5. Facendo clic su [Visualizza manuale], viene visualizzato il e-Manual.
6. Per visualizzare il e-Manual installato sul computer, fare doppio clic sulla relativa icona di collegamento sul desktop.

Quando si utilizza il e-Manual con Macintosh, seguire la procedura indicata sotto.

1. Inserire nel computer il CD del manuale utente.
2. Trascinare la cartella [ita_imageRUNNERC1028_Manual] nella destinazione in cui si desidera salvarla.
3. Aprire la cartella [ita_imageRUNNERC1028_Manual].
4. Fare doppio clic su index.html e verrà visualizzato il e-Manual.

NOTA

• Se il menu non viene visualizzato automaticamente dopo aver inserito il CD-ROM, fare clic su [start] sulla barra delle applicazioni di Windows → [Risorse del computer]. (Windows Vista/7: sulla barra delle applicazioni di Windows fare clic su [Start] → [Computer]. Windows 2000: fare doppio clic su [Risorse del computer] sul desktop di Windows). Fare doppio clic sull'icona del CD del manuale utente, quindi fare doppio clic su start.exe.
• A seconda del sistema operativo utilizzato, è possibile che venga visualizzato un messaggio di protezione. In tal caso, autorizzare la visualizzazione dei contenuti.
• Nella cartella [UserManual_CDROM] [PDF] ci sono informazioni riguardanti il font PCL/PS.

Quando si avvia il e-Manual viene visualizzata la schermata seguente.

NOTA

Se si utilizza un browser come Internet Explorer per Windows XP, ActiveX blocca i pop-up in background. Se il e-Manual non viene visualizzato correttamente, fare clic sulla barra delle informazioni nella parte superiore della pagina.

imageRUNNER C1028i/C File Edit View Favorites Back http://www.100630_LDO_e-Manual_IT/Generation%20folder/contents/set_000/func.html Canon Elenco funzioni Contenuti Indice Glossario Cerca Superiore Copia Fax Stampa Scansione E-mail Impostazioni da un PC Impostazioni di rete Protezione Seleziona categoria Stampa imageRUNNER C1028i/C1028iF e-Manual Copia Fax Stampa Scansione E-mail Impostazioni da un PC Impostazioni di rete Protezione Operazioni preliminari ? Appendice Introduzione alla macchina Uso del manuale Risoluzione dei problemi Specifiche Configurazione della macchina Manutenzione Impostazioni della macchina >> Ebonero di responsabilità >> Copyright >> Marchi >> Sadi USRM1-0932-00 file:///E:/Documents%20and%20 Settings/user/Desktop/100630_LDO_e-Manual_IT/Generation%20 folder/contents/set_000/func.html My Computer

A [Elenco funzioni]

Fare clic per visualizzare le pagine degli argomenti per le categorie di funzioni.

B [Superiore]

Fare clic per tornare alla prima pagina.

C [Contenuti]

Fare clic per visualizzare le pagine degli argomenti del Sommario.

D [Indice]

Fare clic per visualizzare le pagine degli argomenti per l'Indice.

E [Cerca]

Fare clic per visualizzare un elenco dei titoli delle pagine degli argomenti che includono la frase immessa. Fare clic su un titolo per visualizzare la pagina dell'argomento corrispondente.

F Categorie di funzioni

Selezionare una categoria di funzione per visualizzare un elenco di icone per gli argomenti corrispondenti a tale funzione. Fare clic su un'icona o su [Visualizza elenco funzioni] per visualizzare le pagine degli argomenti per la categoria di funzione.

G [Stampa]

Fare clic per stampare tutte le categorie o una sola categoria.

H Categorie di appendici

Selezionare una categoria di appendice per visualizzare le pagine degli argomenti non correlate a funzioni, ad esempio la manutenzione e la risoluzione dei problemi.

I [Sedi]

Fare clic per visualizzare i dati di contatto di Canon in una finestra separata.

NOTA

• Quando si esegue una ricerca, assicurarsi di immettere una frase che corrisponda a una parola chiave. A seconda della frase immessa, è possibile che non vengano visualizzati i risultati corretti della ricerca.
• È possibile stampare le pagine degli argomenti per pagina o per categoria.
• È possibile che il colore dello sfondo e le immagini della pagina dell'argomento non vengano stampati, a seconda delle impostazioni del browser Web.

Simboli utilizzati nel manuale

I seguenti simboli sono utilizzati nel manuale per spiegare procedure, limitazioni, precauzioni e istruzioni da osservare per la massima sicurezza.

AVVERTENZA

Indica operazioni che potrebbero provocare gravi incidenti, anche mortali, se non eseguite correttamente. Per utilizzare la macchina in condizioni di sicurezza, prestare pertanto attenzione a queste avvertenze.

ATTENZIONE

Indica operazioni che potrebbero provocare lesioni a persone se non eseguite correttamente. Per utilizzare la macchina in condizioni di sicurezza, prestare pertanto attenzione a queste avvertenze.

Indica un'operazione che non deve essere eseguita. Leggere attentamente l'avvertenza e non eseguire le operazioni indicate come proibite.

NOTA

Riporta la spiegazione di una determinata operazione o una spiegazione supplementare relativa ad una procedura. Si consiglia vivamente di leggere queste note.

Tasti e pulsanti utilizzati nel manuale

Di seguito vengono riportati alcuni esempi di come i tasti e i pulsanti da utilizzare vengono raffi guratinel manuale.

• Tasti del pannello di comando: + (nome del tasto) Esempio: ⚙️ (Stop).
• Pulsanti sullo schermo del computer: [nome del pulsante] Esempio: [OK].
• Le informazioni sul display sono visualizzate tra parentesi angolari: .

Importanti informazioni sulla sicurezza

Leggere attentamente le "Istruzioni importanti per la sicurezza" prima della messa in funzione della macchina.

Prestare sempre attenzione alle istruzioni qui riportate e ai requisiti operativi al fine di evitare qualsiasi possibile incidente con infortunio dell'utente o danni alle cose.

Inoltre non eseguire operazioni che non sono espressamente spiegate nel manuale, dato che si potrebbero causare incidenti imprevisti.

Installazione

AVVERTENZA

• Non installare la macchina in un luogo vicino a sostanze quali alcol, solventi per vernici o altri agenti infiammabili. Se una di queste sostanze infiammabili viene a contatto con le parti elettriche interne della macchina c'è il rischio di un incendio o di una scossa elettrica.
• Non appoggiare gli elementi descritti di seguito sulla macchina. Se questi elementi vengono a contatto con l'area ad alta tensione all'interno della macchina c'è il rischio di un incendio o di una scossa elettrica.

Se questi elementi cadono o vengono versati all'interno della macchina, spegnere immediatamente macchina e computer (1), quindi scollegare il cavo d'interfaccia, se collegato (2). Scollegare infine il cavo di alimentazione dalla presa di corrente (3) e rivolgersi al rivenditore autorizzato Canon di zona.

• Collane e altri oggetti metallici
- Bicchieri, brocche, vasi da fiori e altri contenitori contenenti acqua o altri liquidi

(1) OFF (1) (2) (2) (3)

- Nell'installazione e rimozione di accessori opzionali, spegnere sempre la macchina, scollegare il cavo di alimentazione e tutti i cavi d'interfaccia della macchina. In caso contrario il cavo di alimentazione o i cavi d'interfaccia potrebbero subire danni, con il rischio di incendio o scosse elettriche.

ATTENZIONE

• Non installare la macchina in posizioni instabili, come ad esempio su piani malfermi o inclinati, né in posizioni soggette a vibrazioni eccessive, dato che possono causare la caduta o il ribaltamento della macchina e provocare infortuni.
• Le aperture di ventilazione forniscono la giusta ventilazione alle parti interne della macchina. Non appoggiare mai la macchina su una superficie morbida, come ad esempio un letto, un divano o un tappeto. In questo modo si ostruirebbero le aperture e la macchina si surriscalderebbe, causando un incendio.

• Non installare la macchina nelle posizioni descritte di seguito, poiché c'è il rischio di un incendio o di scosse elettriche.

• Un luogo polveroso o umido

• Un luogo esposto a fumo o vapore, come ad esempio nelle vicinanze di una cucina o di un umidificatore
• Un luogo esposto a pioggia o neve
• Un luogo nelle vicinanze di rubinetti o acqua
• Un luogo esposto alla luce diretta del sole
• Un luogo soggetto a temperature elevate

• Un luogo vicino a fiamme aperte

• Quando si installa la macchina, appoggiare la macchina sul sito d'installazione con delicatezza e cautela, in modo da non intrappolare le mani tra la macchina e il pavimento o tra la macchina e altre apparecchiature, dato che ciò potrebbe causare un infortunio.

• Collegare il cavo d'interfaccia attenendosi con attenzione alle istruzioni riportate nel manuale. Se non collegato correttamente, il cavo potrebbe causare malfunzionamento o scosse elettriche.
• Se si installa una macchina dotata di rotelle, bloccare sempre le rotelle. In caso contrario, la macchina potrebbe muoversi o ribaltarsi, causando infortuni.
• Quando si sposta la macchina, seguire le istruzioni riportate nel manuale per essere certi di afferrarla e tenerla nel modo giusto. Se non ci si attiene a queste istruzioni la macchina potrebbe cadere, causando infortuni. (Fare riferimento a "Trasporto della macchina" nell'e-Manual)

Alimentazione

AVVERTENZA

• Non danneggiare o fare modifiche sul cavo di alimentazione. Non appoggiare oggetti pesanti sul cavo di alimentazione né tirarlo o piegarlo eccessivamente. Ciò potrebbe causare danni elettrici, provocando un incendio o scosse elettriche.
• Tenere il cavo di alimentazione lontano da fonti di calore. In caso contrario il cavo di alimentazione potrebbe fondere, causando un incendio o scosse elettriche.
• Il cavo di alimentazione non deve essere troppo teso poiché potrebbe dar luogo a un collegamento lento e facile a staccarsi, a un surriscaldamento e a un possibile conseguente incendio.
• Il cavo di alimentazione potrebbe danneggiarsi se lo si calpesta, lo si fissa con chiodi o graffette o si appoggiano oggetti pesanti su di esso. Se si continua a utilizzare un cavo di alimentazione danneggiato si possono causare incidenti, quali una scossa elettrica o un incendio.

• Non collegare o scollegare il cavo di alimentazione con le mani bagnate, dato che ciò causerebbe una scossa elettrica.

• Non collegare il cavo di alimentazione a una presa multipla, poiché c'è il rischio di un incendio o di scosse elettriche.

• Non avvolgere o legare il cavo di alimentazione in un nodo, poiché c'è il rischio di un incendio o di scosse elettriche.
• Inserire il cavo di alimentazione completamente nella presa elettrica. Se non ci si attiene a questa indicazione potrebbe esserci il rischio di un incendio o di una scossa elettrica.
• Se alla parte destinata al collegamento del cavo di alimentazione si applica uno stress eccessivo, il cavo potrebbe danneggiarsi o i conduttori interni alla macchina scollegarsi. Si tratta di condizioni che possono causare un incendio. Evitare il verificarsi delle situazioni seguenti:
• Collegare e scollegare frequentemente il cavo di alimentazione.
• Camminare o saltare sul cavo di alimentazione.
• Il cavo di alimentazione viene piegato in prossimità della parte di collegamento e si applica una tensione continua alla presa di corrente o alla parte di collegamento.
• Urtare o colpire il connettore di alimentazione.
• Non utilizzare cavi di alimentazione diversi da quello fornito, poiché c'è il rischio di un incendio o di scosse elettriche.
• Come regola generale non utilizzare prolunghe, poiché c'è il rischio di un incendio o di scosse elettriche.
• Rimuovere la spina di alimentazione dalla presa di corrente e non utilizzare la macchina quando ci sono tuoni. I lampi possono causare incendi, scosse elettriche e malfunzionamenti.

ATTENZIONE

• Non utilizzare una tensione di alimentazione diversa da quella indicata in questo manuale, poiché c'è il rischio di un incendio o di scosse elettriche.
• Afferrare sempre la spina di alimentazione quando la si scollega. Non tirare tenendo il cavo di alimentazione, dato che ciò potrebbe esporre i fili conduttori del cavo o danneggiare l'isolamento esterno, causando la fuoriuscita di parti in corrente viva e provocando un incendio o scosse elettriche.
• Lasciare uno spazio sufficientemente esteso attorno alla spina di alimentazione in modo da poterla scollegare rapidamente e con facilità. Se si posizionano degli oggetti attorno alla spina di alimentazione, in caso di emergenza sarebbe più difficile scollegarla con rapidità.

Gestione

AVVERTENZA

• Non smontare o fare modifiche alla macchina. All'interno della macchina ci sono componenti ad alta temperatura e ad alta tensione che potrebbero causare un incendio o scosse elettriche.
• I componenti elettrici possono essere molto pericolosi se non maneggiati e utilizzati correttamente. Tenere il cavo di alimentazione, gli altri cavi, le parti interne e quelle elettriche lontane dalla portata dei bambini.
• Se la macchina emette un rumore insolito o sprigiona del fumo, calore o un odore inusuale, spegnere immediatamente la macchina e il computer e scollegare il cavo d'interfaccia, se collegato. Scollegare infine il cavo di alimentazione dalla presa di corrente e rivolgersi al rivenditore autorizzato Canon di zona. Continuando a utilizzare la macchina si potrebbe causare un incendio o una scossa elettrica.
• Non utilizzare spray infiammabili nelle vicinanze della macchina. Se una di queste sostanze infiammabili viene a contatto con le parti elettriche interne della macchina c'è il rischio di un incendio o di una scossa elettrica.
• Prima di spostare la macchina, spegnere sempre macchina e computer e scollegare cavo di alimentazione e cavi d'interfaccia. In caso contrario il cavo di alimentazione o gli altri cavi potrebbe danneggiarsi, causando un incendio o scosse elettriche.

• Dopo aver spostato la macchina, verificare che il cavo e il connettore di alimentazione siano inseriti completamente. Se non ci si attiene a questa indicazione potrebbe esserci il rischio di un surriscaldamento e di un incendio.

• Non far cadere all'interno della macchina elementi quali graffette per fogli, chiodini o altri oggetti metallici. Non far cadere all'interno della macchina sostanze quali acqua, liquidi o altri agenti infiammabili (alcol, benzina, solventi per vernici e così via). Se questi elementi vengono a contatto con l'area ad alta tensione all'interno della macchina c'è il rischio di un incendio o di una scossa elettrica. Se questi elementi cadono o vengono versati all'interno della macchina, spegnere immediatamente macchina e computer, quindi scollegare il cavo d'interfaccia, se collegato. Scollegare infine il cavo di alimentazione dalla presa di corrente e rivolgersi al rivenditore autorizzato Canon di zona.

• Quando si collega o scollega il cavo USB con il cavo di alimentazione collegato alla presa di corrente, non toccare le parti metalliche del connettore, dato che ciò potrebbe causare una scossa elettrica.

ATTENZIONE

• Non appoggiare oggetti pesanti sulla macchina. L'oggetto o la macchina potrebbe cadere o rovesciarsi e questo potrebbe causare un infortunio.
• Spegnere la macchina quando non utilizzata per lunghi periodi di tempo, come ad esempio durante la notte. Spegnere la macchina e scollegare il cavo di alimentazione se l'unità non viene utilizzata per un lungo periodo di tempo, ad esempio per qualche giorno.
• Aprire/chiudere i coperchi e installare/rimuovere i cassetti agendo sempre con delicatezza e attenzione. Fare attenzione a non urtare o intrappolarsi le dita.
• Tenere le mani e i vestiti lontani dal rullo che si trova nell'area di uscita. Anche se la macchina non sta stampando, il rullo potrebbe iniziare a ruotare improvvisamente e intrappolare le mani o i vestiti, causando un infortunio.
• Lo slot di uscita è caldo durante e immediatamente dopo la stampa. Non toccare l'area attorno allo slot di uscita, dato che ci si potrebbe scottare.
• Subito dopo l'emissione la carta stampata potrebbe essere calda. Fare attenzione quando si rimuove la carta e si sistema la carta rimossa, specialmente dopo stampe continuate. Se non ci si attiene a questa indicazione ci si potrebbe bruciare.
• Quando si esegue una copia con un libro spesso posizionato sul piano di lettura in vetro non premere con forza sull'alimentatore. Il piano di lettura di vetro potrebbe danneggiarsi e provocare seri infortuni.
• Fare attenzione a non far cadere sul piano di lettura in vetro oggetti pesanti, come ad esempio un dizionario. Il piano di lettura di vetro potrebbe danneggiarsi e provocare seri infortuni.
• Chiudere l'alimentatore con delicatezza facendo attenzione alle mani. Si potrebbero verificare seri infortuni.
• Il raggio laser potrebbe essere pericoloso per il corpo umano. Il raggio laser è confinato all'interno dell'unità scanner laser tramite un coperchio, pertanto non c'è pericolo di fuoriuscita del laser durante il normale funzionamento della macchina. Per questioni di sicurezza, leggere le istruzioni e le note seguenti.
  • Non aprire coperchi diversi da quelli indicati nel manuale.
• Non rimuovere l'etichetta di attenzione attaccata sul coperchio dell'unità scanner laser.

DANGER AVIABILITY BOR RIFICATION WHO REACH CAUTION: AVOCO DIRECT EXPOSURE TO THE SEM CLASS 30 MINIMUM LASER MAXIMUM WERS/OPER. ASSOCIATION TO THE SEM RAVIGNEMENT LASER IMMOBILE OF CLASS 30 EN CASO DU COUBRIEUR, ENTRE EXPOSION AU PARADELAI, UNHANCED LABORING/ANAL LEASE DE, WITH ANDECKING EXPOSICURE, INCHANGES IN CHANGES IN CHANGES EXPOSICURE, INCHANGES IN CHANGES IN CHANGES EXPOSICURE, INCHANGES IN CHANGES IN CHANGES EXPOSICURE, INCHANGES IN CHANGES IN CHANGES EXPOSICURE, INCHANGES IN CHANGES IN CHANGES EXPOSICURE, INCHANGES IN CHANGES IN CHANGES EXPOSICURE, INCHANGES IN CHANGES IN CHANGES EXPOSICURE, INCHANGESIN CHANGES IN CHANGES EXPOSICURE, INCHANGESIN CHANGES IN CHANGES EXPOSICURE, INCHANGESIN CHANGES IN CHANGES EXPOSICURE, INCHANGESIN CHANGES IN CHANGES EXPOSICURE, INCHANGESIN CHANGES IN CHANGES EXPOSICURE, INCHANGESIN CHANGES IN CHANGES EXPOSICURE, INCHANGESIN CHANGES IN CHANGES EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIRE EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIRC EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIR EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIRM EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR EXPOSICIR

• In caso di fuoriuscita del raggio laser, questo potrebbe colpire gli occhi e causare seri danni alla vista.
• L'utilizzo della macchina in modi diversi da quelli espressamente illustrati nel presente manuale per controllo, regolazione e procedure operative ci potrebbe essere il rischio di esposizione a radiazioni pericolose.
• Questa macchina è stata certificata come prodotto laser di classe 1 in IEC60825-1:2007.

AVVERTENZA

• Quando si pulisce la macchina, spegnere macchina e computer e scollegare i cavi d'interfaccia e il cavo di alimentazione. Se non ci si attiene a questa indicazione potrebbe esserci il rischio di un incendio o di una scossa elettrica.
• Scollegare periodicamente la spina di alimentazione dalla presa elettrica c.a. e pulire l'area circostante la base degli spinotti e la presa elettrica con un panno asciutto per rimuovere la polvere e la sporcizia. Nei luoghi umidi, polverosi o fumosi, la polvere potrebbe accumularsi intorno alla spina di alimentazione e bagnarsi, causando cortocircuiti ed eventuali incendi.
• Pulire la macchina con un panno inumidito con acqua o detergente leggero diluito con acqua, ma ben strizzato. Non utilizzare alcol, solventi per vernici o altri agenti infiammabili. Se una di queste sostanze infiammabili viene a contatto con le parti elettriche interne della macchina c'è il rischio di un incendio o di una scossa elettrica.
• Alcune delle aree interne della macchina sono soggette ad alte tensioni. Quando si rimuovono fogli inceppati o si effettua un controllo della parte interna della macchina, prestare attenzione ed evitare che collane, bracciali o altri oggetti metallici vengano a contatto con le parti interne della macchina, in quanto si potrebbero causare incendi o scosse elettriche.
• Non gettare le cartucce del toner esaurite tra le fiamme. Il toner rimasto all'interno della cartuccia potrebbe infiammarsi e causare scottature e un incendio.
• Dopo aver pulito la macchina, verificare che il cavo e il connettore di alimentazione siano inseriti completamente. Se non ci si attiene a questa indicazione potrebbe esserci il rischio di un surriscaldamento e di un incendio.

• Controllare regolarmente che il cavo e la spina di alimentazione non presentino le anomalie indicate di seguito. In caso contrario, potrebbero verificarsi incendi o scosse elettriche.

• Sono presenti segni di bruciatura sulla spina.

• Il polo conduttore della spina di alimentazione è deformato o rotto.
• L'alimentazione si attiva e disattiva se si avvolge o piega il cavo di alimentazione.
• Il rivestimento del cavo di alimentazione è danneggiato, graffiato, danneggiato o intaccato.
• Una parte del cavo di alimentazione si riscalda.
• Il connettore di alimentazione è lento.
• Al cavo di alimentazione viene applicata una tensione o uno stress continuo causato da un oggetto pesante o da un fissaggio effettuato con chiodi o graffette.
• La spina di alimentazione è lenta.
• Il cavo di alimentazione è legato in gruppo.
• Una parte del cavo di alimentazione si trova in uno spazio stretto tra due oggetti.
• Il cavo di alimentazione si trova davanti o nelle vicinanze di un termosifone o calorifero simile.

ATTENZIONE

- L'unità di fissaggio e le parti circostanti all'interno della macchina si riscaldano durante l'uso. Quando si rimuovono fogli inceppati o si effettua un controllo della parte interna della macchina, non toccare l'unità di fissaggio e le parti a esso circostanti in quanto ci si potrebbe scottare.

CAUTIONI AVOC CONTRACT BURGERME SURFACE TENDER/VEGETABLE IN TYPICALS ATTENTIONI SURFACE EARTH CONTRACT ATTENTIONI SURFACE EARTH CONTRACT ACHTUNG TEMPERATURE MOTHER PRECAUCTIONI TEMPERATURE EARTH CONTRACT PRECAUCTIONI TEMPERATURE EARTH CONTRACT IPRECAUCTIONI TEMPERATURE EARTH CONTRACT ATTENZIONEIRE SURFACE TENDER/VEGETABLE TEMPERATURE TEMPERATURE TOP-DRUM AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONNING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONING AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER AIR CONDITIONINCEMBER

FC8-0581

• Quando si rimuovono fogli inceppati o si effettua un controllo della parte interna della macchina, non esporsi in alcun modo al calore emesso dall'unità di fissaggio e dalle parti a esso circostanti. In caso contrario, potrebbero verificarsi ustioni a bassa temperatura, anche non toccando direttamente l'unità di fissaggio e le zone circostanti.
• Se si è inceppata della carta, rimuovere l'inceppamento eliminando tutti i pezzi di carta dall'interno della macchina in base al messaggio visualizzato. Non mettere le mani in un'area diversa da quelle indicate, dato che ciò potrebbe causare infortuni e bruciature.
• Quando si rimuove la carta inceppata o si sostituisce una cartuccia del toner, fare attenzione a non far cadere del toner sulle mani o sui vestiti poiché li si potrebbe sporcare. Se del toner finisce sulle mani o sui vestiti, lavare immediatamente con acqua fredda. Se ci si lava utilizzando acqua calda questa fisserà il toner, rendendo impossibile la rimozione delle macchie.
• Quando si rimuove la carta inceppata, fare attenzione a non spargere il toner sulla carta. Il toner potrebbe entrare a contatto con occhi e bocca. Se del toner finisce negli occhi o nella bocca, lavare immediatamente con acqua fredda e consultare un medico.
• Quando si carica carta o si rimuovono documenti o carta inceppati, prestare attenzione a non tagliarsi le mani con i bordi della carta.
• Quando si rimuove una cartuccia del toner, smontare quest'ultima con molta cautela onde evitare lo spargimento di toner e la possibilità che finisca negli occhi o nella bocca. Se del toner finisce negli occhi o nella bocca, lavare immediatamente con acqua fredda e consultare un medico.
• Non provare a smontare la cartuccia di toner. Il toner potrebbe disperdersi ed entrare a contatto con occhi e bocca. Se del toner finisce negli occhi o nella bocca, lavare immediatamente con acqua fredda e consultare un medico.
• Se la cartuccia perde toner, fare attenzione a non inalare il toner né farlo venire a contatto diretto con la pelle. Se il toner entra a contatto con la pelle, lavare con sapone. Se la pelle si irrita o se si è inalato del toner, rivolgersi immediatamente a un medico.

Consumabili

AVVERTENZA

• Non gettare le cartucce del toner esaurite nelle fiamme aperte. Il toner potrebbe infiammarsi e causare scottature e un incendio.
• Non conservare le cartucce del toner o la carta in luoghi esposti a fiamme aperte. Il toner o la carta potrebbero infiammarsi e causare scottature e un incendio.
• Quando occorre smaltire una cartuccia del toner, mettere la cartuccia del toner in una busta per evitare di spargere toner e quindi smaltire la cartuccia attenendosi alle normative locali in materia di smaltimento rifiuti.

ATTENZIONE

• Tenere le cartucce del toner e gli altri materiali consumabili fuori dalla portata dei bambini. Se del toner o altre parti vengono ingerite, rivolgersi immediatamente a un medico.
• Non provare a smontare la cartuccia di toner. Il toner potrebbe disperdersi ed entrare a contatto con occhi e bocca. Se del toner finisce negli occhi o nella bocca, lavare immediatamente con acqua fredda e consultare un medico.
• Se la cartuccia perde toner, fare attenzione a non inalare il toner né farlo venire a contatto diretto con la pelle. Se il toner entra a contatto con la pelle, lavare con sapone. Se la pelle si irrita o se si è inalato del toner, rivolgersi immediatamente a un medico.

- Non tirare il nastro di sigillatura con troppa forza né fermarsi a metà, dato che ciò causerebbe lo spargimento del toner. Se del toner finisce negli occhi o nella bocca, lavare immediatamente con acqua fredda e consultare un medico.

Altro

AVVERTENZA

Se si utilizza un pacemaker cardiaco

Questa macchina genera un campo magnetico di basso livello. Se si utilizza un pacemaker cardiaco e si avvertono delle anomalie, spostarsi lontano dalla macchina e consultare immediatamente il medico.

Requisiti d'installazione e gestione

Per poter utilizzare la macchina in modo sicuro e senza problemi, installarla in un luogo che soddisfi le condizioni seguenti. Inoltre leggere attentamente le note.

Condizioni di temperatura e umidità

- Intervallo di temperatura: da 10 a 30 °C

- Intervallo di umidità: da 20 a 80% di umidità relativa (senza formazione di condensa)

NOTA

Protezione della macchina dalla condensa

- Per evitare la formazione di condensa all'interno della macchina nei casi descritti di seguito, lasciare che la macchina si assesti alle condizioni di temperatura e umidità ambiente per almeno due ore prima di utilizzarla.

- Quando la stanza in cui si trova la macchina si riscalda rapidamente. - Quando la macchina viene spostata da una zona fredda o asciutta a una zona calda o umida.

- Se si formano delle gocce d'acqua (condensa) all'interno della macchina, la carta potrebbe incepparsi e la qualità di stampa scadere di molto.

Quando si utilizza un umidificatore agli ultrasuoni

- Quando si utilizza un umidificatore a ultrasuoni, si consiglia di utilizzare acqua purificata o acqua comunque priva di impurità. Se si utilizza acqua del rubinetto o acqua di fonte, le impurità presenti nell'acqua verrebbero disperse nell'aria. Queste potrebbero restare intrappolate all'interno della macchina e degradare di molto la qualità di stampa.

Requisiti di alimentazione

Da 220 a 240 V, 50/60 Hz

NOTA

Precauzioni da osservare quando si collega il cavo di alimentazione

- Non collegare la macchina a una presa di corrente non dotata di un interruttore.

- Utilizzare una presa elettrica dedicata esclusivamente alla macchina. Non utilizzare le altre prese della presa di corrente.

- Non collegare la spina di alimentazione alla presa ausiliaria di un computer.

- Non utilizzare la stessa presa di corrente sia per la macchina che per qualsiasi altro apparecchio.

- Fotocopiatrice

- Condizionatore d'aria

- Distruggidocumenti

- Apparecchiatura che consuma una grande quantità di corrente

- Apparecchiatura che genera disturbi elettrici

- Quando si scollega il cavo di alimentazione, attendere almeno 10 secondi prima di ricollegarlo.

Precauzioni varie

- Il consumo energetico massimo della macchina è indicato di seguito. imageRUNNER C1028i/C1028iF: meno di 1210 W, 1260 W (con accessori opzionali)

- Disturbi elettrici o la caduta pesante di tensione di alimentazione può causare il funzionamento non corretto della macchina o del computer e la possibile perdita di dati.

Requisiti d'installazione

• Un sito con spazio sufficiente
• Un sito con una buona ventilazione
• Un sito con una superficie piana e regolare
• Un sito in grado di sostenere completamente il peso della macchina

NOTA

Non installare la macchina nelle posizioni descritte di seguito, poiché c'è il rischio di danneggiarla.

• Un sito soggetto a cambiamenti repentini di temperatura o umidità
• Un sito soggetto alla formazione di condensa
• Un sito con scarsa ventilazione (Se si utilizza la macchina per molto tempo o si effettua una grande quantità di stampe in una stanza poco ventilata, l'ozono o gli altri odori generati dalla macchina possono rendere l'ambiente di lavoro poco comodo. Inoltre durante la stampa vengono liberate particelle chimiche, per questi motivi la ventilazione assume un aspetto molto importante.)
• Un sito in prossimità di apparecchiature che generano onde magnetiche o elettromagnetiche
• Un laboratorio o un sito dove si verificano reazioni chimiche
• Un sito esposto ad aria con sale, gas corrosivi o tossici
• Un sito, come ad esempio un tappeto o un materasso, che si deformerebbe dal peso della macchina o dove la macchina potrebbe sprofondare, anche solo parzialmente

Spazio di installazione

Spazio d'installazione richiesto

Almeno 100 mm 546 mm 578 mm* Almeno 100 mm 1.140 mm

* Quando è collegato l'accessorio opzionale Card Reader-E1.

Manutenzione e ispezioni

NOTA

• Attenersi alle istruzioni riportate nell'etichetta di avviso attaccata alla macchina.
• Non scuotere o urtare la macchina.
• Onde evitare inceppamenti della carta non accendere/spegnere la macchina, aprire/chiudere il coperchio del pannello di controllo o posteriore, caricare/rimuovere carta durante un'operazione di stampa.
• Ricordarsi di rimuovere la cartuccia di toner dalla macchina quando questa viene trasportata.
• Per evitare di esporre la cartuccia di toner alla luce, riporla nella confezione protettiva fornita a corredo con la macchina oppure avvolgerla in un panno spesso.
• Non conservare le cartucce di toner in un luogo soggetto a temperature o umidità elevate oppure in un luogo soggetto a bruschi cambiamenti di temperatura o umidità. Intervallo di temperatura per la conservazione: da 0 a 35 °C Intervallo di umidità per la conservazione: dal 35 all'85 % di umidità relativa (senza formazione di condensa)
• Pulire la macchina con regolarità. Se la macchina si impolvera potrebbe iniziare a non funzionare correttamente.
• Utilizzare un cavo modulare di 3 m o più corto.
• In base all'area geografica o al collegamento telefonico posseduto, la comunicazione dati potrebbe non essere possibile. Se si verifica questo caso, rivolgersi al rivenditore Canon autorizzato di zona o al servizio di assistenza Canon.
• Le parti sostitutive e le cartucce del toner di questa macchina saranno disponibili per almeno i sette (7) anni successivi alla fine della produzione di questo modello.

Informazioni legali

Nomi dei modelli

F151100 (imageRUNNER C1028i)

F151100(imageRUNNER C1028iF)

Direttiva WEEE

Solo per l'Unione Europea e lo Spazio Economico Europeo.

Questi simboli indicano che il prodotto non può essere smaltito con i rifiuti domestici, ai sensi della Direttiva RAEE (2002/96/CE), della Direttiva sulle Batterie (2006/66/CE) e/o delle leggi nazionali che attuano tali Direttive.

Se sotto il simbolo indicato sopra è riportato un simbolo chimico, in osservanza della Direttiva sulle batterie, tale simbolo indica la presenza di un metallo pesante (Hg = Mercurio, Cd = Cadmio, Pb = Piombo) nella batteria o nell'accumulatore con un livello di concentrazione superiore a una soglia applicabile specificata nella Direttiva sulle batterie. Il prodotto deve essere conferito a punto di raccolta designato, ad esempio il rivenditore in caso di acquisto di un nuovo prodotto simile oppure un centro di raccolta autorizzato per il riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche (RAEE) nonché di batterie e accumulatori. Un trattamento improprio di questo tipo di rifiuti può avere conseguenze negative sull'ambiente e sulla salute umana a causa delle sostanze potenzialmente nocive solitamente contenute in tali rifiuti. La collaborazione dell'utente per il corretto smaltimento di questo prodotto contribuirà a un utilizzo efficace delle risorse naturali ed eviterà di incorrere in sanzioni amministrative ai sensi dell'art. 50 e successivi del Decreto Legislativo n. 22/97.

Per ulteriori informazioni sul riciclaggio di questo prodotto, contattare le autorità locali, l'ente responsabile della raccolta dei rifiuti, un rivenditore autorizzato o il servizio di raccolta dei rifiuti domestici, oppure visitare il sito www.canon-europe.com/environment.

(Spazio Economico Europeo: Norvegia, Islanda e Liechtenstein)

Direttiva R & TTE

CE

Questa apparecchiatura (F151100) risponde ai requisiti essenziali della Direttiva CE 1999/5/CE ed è utilizzabile nella UE. (Solo per modelli con funzione fax integrata.)

(Solo per l'Europa)

Canon Inc./Canon Europa N.V.

Requisiti di compatibilità elettromagnetica (EMC) della Direttiva CE

Questa apparecchiatura è conforme ai requisiti essenziali di compatibilità elettromagnetica (EMC) della direttiva CE. Dichiariamo che questo prodotto è conforme ai requisiti EMC della direttiva CE per una tensione nominale di ingresso di 230 V, 50 Hz, sebbene la tensione nominale di questo prodotto sia 220 – 240 V, 50/60 Hz. L'uso di un cavo schermato è necessario per conformità ai requisiti tecnici di compatibilità elettromagnetica (EMC) della Direttiva CE.

Programma International ENERGY STAR

ENERGY STAR

In qualità di Partner ENERGY STAR ^® , Canon Inc. ha stabilito che il presente prodotto è conforme al Programma ENERGY STAR relativamente all'efficienza energetica.

Il programma International ENERGY STAR per le apparecchiature per l'Ufficio, è un programma internazionale che promuove il risparmio energetico tramite l'uso di computer ed alter apparecchiature per l'ufficio.

Il programma promuove lo sviluppo e la diffusione di prodotti con funzioni che riducono efficacemente il consumo di energia. Si tratta di un programma aperto, a cui le aziende possono partecipare volontariamente.

I prodotti obiettivo del programma sono le apparecchiature per ufficio, come ad esempio computer, monitor, stampanti, fax e fotocopiatrici. Gli standard e i logo sono uniformati per tutti i paesi partecipanti.

IPv6 Ready Logo

Lo stack di protocollo incluso in questa macchina ha ottenuto la ertificazione IPv6 Ready Logo Phase-1, secondo quanto stabilito da IPv6 Forum.

Informazioni sulla sicurezza del laser

La radiazioni laser possono essere pericolose per il corpo umano. Per questa ragione, la radiazione laser emessa all'interno dell'apparecchio è sigillata ermeticamente all'interno dell'involucro protettivo e del coperchio esterno. Nessuna radiazione può fuoriuscire dalla macchina nell'uso normale del prodotto da parte dell'utente. La macchina è classificata come prodotto laser di Classe 1 secondo le normative IEC60825-1: 2007 e EN60825-1: 2007.

Modello da 220 a 240 V

L'etichetta seguente è attaccata all'unità di scansione laser della macchina.

DANGER

CAUTION

La macchina è stata classificata secondo le normative IEC60825-1: 2007 e EN60825-1: 2007 ed è conforme alle classi seguenti:

L'uso di controlli, regolazioni o l'esecuzione di procedure diverse da quelle specificate nei manuali della macchina possono causare la pericolosa esposizione alle radiazioni.

Marchi

Canon, il logo Canon, imageRUNNER e iW sono marchi di fabbrica di Canon Inc. Microsoft, Windows, Windows Server e Windows Vista sono marchi di fabbrica o marchi registrati di Microsoft Corporation negli USA e/o in altri paesi.

Tutti gli altri nomi e marchi o di prodotto sono marchi, marchi registrati o marchi di servizio dei rispettivi proprietari.

Copyright

Copyright © 2010 Canon, Inc. Tutti i diritti riservati. Nessuna parte di questa pubblicazione può essere riprodotta, trasmessa, trascritta, memorizzata in un sistema di recupero o tradotta in una qualsiasi lingua o linguaggio informatico in qualsiasi forma o con qualsiasi mezzo, elettronico, meccanico, magnetico, ottico, chimico, manuale o altro, senza previa autorizzazione scritta da parte di Canon, Inc.

Software di terze parti

A. Il presente prodotto comprende moduli software appartenenti a terzi. L'utilizzo e la distribuzione di tali moduli software, incluso qualsiasi aggiornamento di tali moduli software (collettivamente definiti il "SOFTWARE") sono soggetti alle condizioni da (1) a (9) che seguono.

(1) L'utente concorda che si atterrà a tutte le leggi, le restrizioni e le normative applicabili sul controllo dell'esportazione dei paesi coinvolti nel trasporto, trasferimento o esportazione del prodotto con incluso il SOFTWARE in qualsiasi paese.
(2) I detentori dei diritti del SOFTWARE mantengono in tutti i modi il titolo, la proprietà e i diritti di proprietà intellettuale del e per il SOFTWARE. A eccezione di quanto qui espressamente citato, nessuna licenza o diritto, esplicita o implicita, viene qui trasferito o concesso dai detentori dei diritti del SOFTWARE all'utente per qualsiasi proprietà intellettuale dei detentori dei diritti del SOFTWARE.
(3) È possibile utilizzare il SOFTWARE solo per l'uso con il prodotto Canon acquistato (il "PRODOTTO").
(4) Non è possibile assegnare, fornire in sublicenza, vedere, distribuire o trasferire il SOFTWARE a qualsiasi terza parte senza autorizzazione scritta dei detentori dei diritti del SOFTWARE.
(5) Nonostante quando su menzionato, è possibile trasferire il SOFTWARE solo quando (a) si assegnano tutti i diritti del PRODOTTO e tutti i diritti e gli obblighi nell'ambito delle condizioni al cessionario e (b) tale cessionario concorda a essere limitato da tutte queste condizioni.
(6) Non è possibile decompilare, decodificare, eseguire il reverse engineering, disassemblare o trasformare in altro modo il SOFTWARE in una forma leggibile dall'essere umano.
(7) Non è possibile modificare, adattare, tradurre, noleggiare, fornire in leasing o prestare il SOFTWARE o i lavori di derivazione creativa basati sul SOFTWARE.
(8) Non è possibile rimuovere o fare copie separate del SOFTWARE dal PRODOTTO.
(9) La parte leggibile dall'uomo (il codice sorgente) del SOFTWARE non è fornita in licenza all'utente.

Esonero di responsabilità

Le informazioni contenute in questo documento sono soggette a modifiche senza preavviso.

CANON, INC. NON FORNISCE GARANZIE DI ALCUN TIPO, ESPLICITE O IMPLICITE, IN MERITO AL PRESENTE DOCUMENTO, AD ECCEZIONE DI QUANTO ESPRESSAMENTE INDICATO NEL DOCUMENTO STESSO, INCLUSE, SENZA LIMITAZIONI, GARANZIE DI COMMERCIABILITÀ, IDONEITÀ PER UNO SCOPO PARTICOLARE O MANCATA VIOLAZIONE. CANON INC. NON È RESPONSABILE DI EVENTUALI DANNI DIRETTI, ACCIDENTALI, CONSEQUENZIALI O DI ALTRO GENERE, NÉ DI DANNI CAUSATI DALLA PERDITA DI DATI DERIVANTI DALL'USO DI QUESTO MATERIALE.

Limitazioni legali sull'uso del prodotto e delle immagini

L'uso del prodotto per effettuare scansioni, stampe o riproduzioni in altro modo di determinati documenti, nonché l'uso di tali immagini in quanto scansionate, stampate o altrimenti riprodotte dal prodotto, potrebbe essere vietato dalla legge e potrebbe risultare in una violazione civile e/o penale. Un elenco non completo di questi documenti è riportato di seguito. Tale elenco è da considerarsi solo come guida. Se non si è certi della legalità dell'uso del prodotto per effettuare scansioni, stampe o altrimenti riprodurre un qualsiasi particolare documento, e/o l'uso di immagini scansionate, stampate o altrimenti riprodotte, consultare in anticipo un legale per consiglio.

• Banconote
• Traveler's Check
• Vaglia postali
• Buoni pasto
• Certificati di deposito
• Passaporti
  – Francobolli postali (annullati o non annullati)
• Carte d'immigrazione
  – Badge identificativi e insegne
  – Marche da bollo (annullate o non annullate)
• Documenti del servizio militare
• Obbligazioni o altri certificati di debito
• Assegni o cambiali emesse da agenzie governative
• Certificati azionari
• Licenze di motoveicoli e certificati di titolo

- Opere protette da copyright/opere d'arte senza autorizzazione del proprietario del copyright

Sono stati compiuti tutti gli sforzi possibili per assicurarsi che i manuali della macchina siano privi di errori e omissioni. Tuttavia siamo sempre impegnati nel costante miglioramento dei nostri prodotti, pertanto per qualsiasi esigenza specifica è possibile contattare Canon.

Contenido

Impostazioni data e ora OK : Selezionare ■ Impostazioni ora corrente ► 01/07/2008 15:50 ■ Impostazioni fuso orario ■ Impostazioni ora legale ► On Fine

Impostazioni data e ora OK : Selezionare ■ Impostazioni ora corrente ►01/07/2008 15:50 ■ Impostazioni fuso orario ■ Impostazioni ora legale ►On Fine

NOTA
