MANUALE UTENTE ICR-B31 SANYO

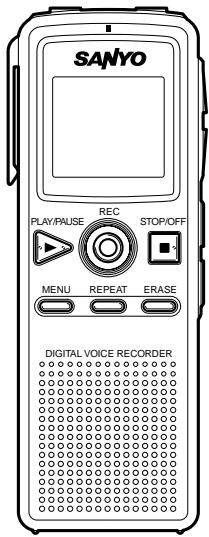

Digital Voice Recorder Registatore vocale digitale

Non esporre l'apparecchio a sgocciolamenti o schizzi.
Non far cadere l'unità e non sottomorla a forti urti.
- Non utilizzato l'unità in luoghi con temperature estreme (al di sotto di 5^ o al di sopra di 35^ ).

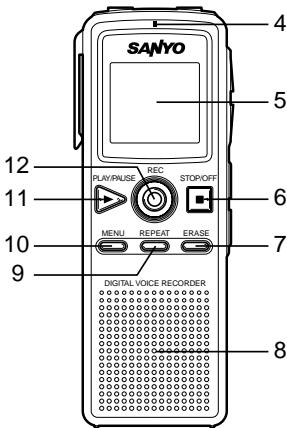

Controlli

1. Presa per gli auricolari ()
2. Microfono incorp.orato
3. Presa per microfono esterno
4. LED di registrazione
5. Display
6. Tasto Arresto/Spegnimento (■) (STOP/OFF)
7. Tasto di cancellazione (ERASE)
8. Microfono incorp.orato
9. Tasto Ripetizione (REPEAT)
10. Tasto dei menu (MENU)
11. Tasto Riproduzione/Pausa/ Accensione () (PLAY/PAUSE)
12. Tasti di registrazione (●) (REC)

1. Tasti del volume (VOLUME)
2. Tasti Salto/Ricerca (↓▲, ▷▶) (SKIP/SEARCH)

Display

Inserimento delle batterie

1. Rimuovere lo sportellino del vano batterie.
2. Installare due batterie "R03/HP16/AAA" (non in dotazione). Fare attentione alle polarità corrente e riposizione lo sportellino.

1

2

Collegamenti

Microfono esterno

Inserire un microfono esterno (non in dotazione) nella presa 串 . Il microfono incorporado viene scollegato automaticamente.

Cuffie

Per il monitoraggio del contento in corso di registrazione o per un ascolto discrete, collegare delle cuffie (non in dotazione) alla presa. Il microfono incorporado viene scollegato automaticamente.

IN CASO DI PROBLEMI DI FUNZIONAMENTO

Se l'unità o il display presentano anomalie di funzionamento,

1. Apire lo sportellino del vano batterie.
2. Premere l'interruttore RESET per almeno 30 secondi utilizzato una piccola penna a sfera, ecc.
3. Riprendere il funzionamento.

Primi passi

Accensione spegnimento (On e Off)

Premere il tasto PLAY/PAUSE per accendere l'unità. Il display si accende e l'unità entra in modalità di arresto.

Per spegnere l'unità, premere il tasto STOP/OFF in modalità di arresto. Il display dell'ora rimane acceso.

• Se non si è impostata l'ora, il display dell'ora lampeggia.

Esempio:
(Modalità di arresto)

Indicatore delle batterie

Mostra la condizione delle batterie quando l'unità è in funzionamento.

: Completamente cariche

: Scariche a metà

: Batterie poco cariche o scariche, è necessario sostiturile.

ATTENZIONE:

• Non sostituire le batterie comme l'unità è accesa. Cio potrebbe causare dei malfunzionamenti.
• Se si pensa di non utilizzato l'unità per un mese o più a lungo, rimuovere le batterie.
• Smaltire tutte le batterie usate in modo sicuro e in conformità con tutte le leggi applicabili.

Funzione di spegnimento automatico

Se non si utilizes l'unità per 3 minuti,essa si spegne automaticamente.

Funzione di blocco

Questa funzione evita l'attivazione accidentale dei tasti durante la registrazione o la riproduzione.

Per impostare la modalità di blocco, premere il tasto MENU per almeno 2 secondi. L'indicazione "LOCKED" lampeggia brevamente e poi l'indicazione " " rimane accesa.

• Se, notamment l'unità è in modalità di blocco, si preme qualsiasi altri tasto, l'indicazione "LOCKED" lampeggia e il tasto non funziona. Per annullare la modalità di blocco, premere di nuovo il tasto MENU per almeno 2 secondi. L'indicazione " " scompare.

Segnale acustico

Tutte le volta che si preme un tasto, tranne durante la riproduzione o la registrazione, si ode un segnale acustico (vedere a pagina 74).

Impostazione di data e ora

Con这对于 me, è sempre possibile leggere sul display data e ora di registrazione di tutti i messaggi registrati (vedere a pagina 74).

• Si può essere utilizzare questa unità per la registrazione normale perché impostare l'ora. Tuttavia, non sare possibile conoscere data e ora di registrazione corrette per nessuno dei messaggi registrati.

Funzione menu

Procedure comuni della funzione menu

1. In modalità di arresto, premere brevamente il tasto MENU. L'unitàenta nella modalità di impostazione dei menu. Rimane illuminato solo l'indicatore relativo, nelle tutti gli altri si spengono.

Ogni volta che si preme quello tasto, il display commuta come indicate di seguito:

"FOLDER" "DICT" (o "CONF") "LP" (o "HQ") "VAS" (OFF o ON) "ONE" (o "ALL") "BEEPON" (o "BEEPOFF") Modalità di impostazione di data e ora (YEAR, MM/DD, 12 o 24 HOUR, TIME) Modalità di arresto

1. Per modificare l'impostazione del menu selezionato, premere il tastingo o il tastingo SKIP/SEARCH. (Per ulteriori dettagli, consultare le spiegazioni che seguono).
2. Se non si preme nessun tasto entro 10 sec., l'unità torna in modalità di arresto.
3. Per uscire alla modalità di impostazione dei menu, premere il tasto STOP/OFF. L'unità torna in modalità di arresto.

FOLDER:Selezione di una cartella(1,2,3o4)

DICT (o CONF): Impostazione delle condizioni di registrazione

DICT (Dettato): Da usare in un'area chiusa con la sorgente da registrarve vicina all'unità.

CONF (Conferenza): Da usare in un'area all'aporto con la sorgente da registrar lontana dall'unità.

LP (o HQ): Impostazione della qualità di registrazione

LP: Riproduzione prolongata
HQ: Riproduzione di alta qualità

Modello	Quantità di memoria	Tempo di registrazione (circa)
ICR-B29	8 MB	LP: 3 ore 35 min. HQ: 1 ore
ICR-B31	16 MB	LP: 7 ore 10 min. HQ: 2 ore
ICR-B34	32 MB	LP: 14 ore 20 min. HQ: 4 ore

VAS (OFF o ON): Impostazione dell'opzione VAS (Sistema ad attivazione vocale)

OFF: Per avviare e interrompere la registrazione manualmente.

ON: La registrazione si avvia quando si inizia a parlare nel microfono. Se la dettatura si interrompe per circa 3 secondi, la registrazione si arresta. L'indicazione "VAS" rimane illuminata.

All'inizio della registrazione, premere il tasto VOLUME "+" o "-" per impostare la sensibilità del microfono. Viene visualizzato il livello di sensibilità della funzione VAS ("SEN 01" - "SEN 10").

ONE (o ALL) : Impostazione della modalità di riproduzione

ONE: Per riproduire un file specifico.
ALL: Per riproduire tutti i file conteni in una cartella.

OFF

VAS

1/

ONE

BEEPON (o BEEPOFF): Impostazione del segnale acustico

BEEPON: Tutte le volte che si preme un tasto, tranne durante la riproduzione o la registrazione, si ode un segnale acustico. BEEPOFF: Il segnale acustico viene disattivato.

BEEPON

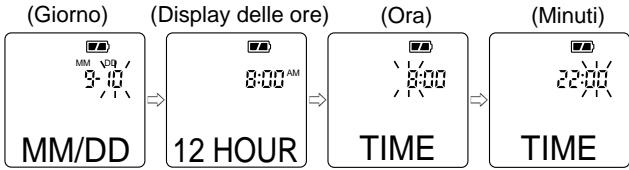

Modalità di impostazione di data e ora: YEAR, MM/DD, 12 o 24 HOUR, TIME

1. In modalità di arresto, premere sette volte il tasto MENU. L'unità entra nella modalità di impostazione di data e ora. Viene visualizzata l'indicazione "YEAR" e il display dell'anno lampeggia.

(Anno)

1. Premere i tasti o I per selezionare I'anno.
2. Premere il tasting MENU. L'indicazione del mese lampeggia.

(Mese)

1. Impostare il display del mese, del giorno, dell'ora (12 ore o 24 ore), delle ore e dei minuti, seguito i passi 2 - 3 individati sopra.

Registrarazione

Prima di avviare la registrazione, impostare la condizione di registrazione (DICT/CONF), la qualità di registrazione (LP/HQ) e la funzione VAS (vedere alle pagna 72-73).

1. In modalità di arresto, selezionare la cartella desiderata (vedere a pagina 72).
2. Premere il tasto REC. Viene avviata la registrazione con il nuovo numero di file. Il LED di registrazione si accende.

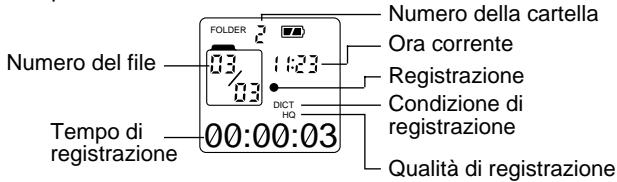

Esembio:

• Per la registrazione con la funzione VAS: Vedere a pagina 73.

• Per mettere in pausa la registrazione, premere il tasto REC. Appare "PAUSE" e il LED di registrazione lampeggia. Premere di nuovo lo stesso tasto per riprendere la registrazione.

• Premere il tasting STOP/OFF per interrompere la registrazione.

Viene visualizzato il tempo residuo totale di registrazione.

Per visualizzare il tempo residuo di registrazione, durante la registrazione, premere e tenere premuto il tasto PLAY/PAUSE.

Nota:

In una cartella è possible registrar sono a 99 file e non si possono registrar più di 200 file in totale.

Riproduzione

Prima di avviare la riproduzione, impostare la modalità di riproduzione (ONE/ALL) (vedere a pagina 73).

1. In modalità di arresto, selezionare la cartella desiderata (vedere a pagina 72).
2. Premere i tasti o SKIP/SEARCH per selezionare il file desiderato.

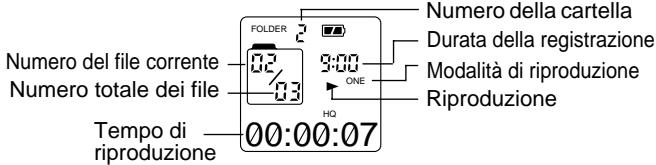

3. Per dare inizio alla riproduzione, premere il tasto PLAY/PAUSE. Sul display dell'ora viene visualizzata brevamente la data di registrazione e poi rimane acceso il tempo di registrazione. Esempio:

1. Per mettere in pausa la riproduzione, premere il tasting PLAY/ PAUSE. Viene visualizzata l'indicazione "PAUSE". Premere di nuovo lo stesso tasting per riprendere la riproduzione.
2. Per regolare il volume, premere i tasti VOLUME “+” o “-” (VOL 00 - VOL 28).
3. Premere il tasto MENU. Il punto di riproduzione torna indietro per 5 secondi all'interno di un file e la riproduzione continua.

4. Per eseguire una ricerca rapida all'intorno di un file, premere e tenere premuti i tasti o I.

5. Per saltare al file successivo, premere brevamente il tasto Per saltare all'inizio del file corrente, premere brevamente il tasto Per saltare all'inizio del file precedente, premere nuovamente subito lo stesso tasto.

6. Premere il tasto STOP/OFF per interrormere la riproduzione.

Scansione dell'introduzione

Riproduce i primi 3 secondi di ognuno dei file contentuti nella cartella.

1. In modalità di arresto, selezionare la cartella desiderata.

2. Premere ripeturamente i tasti I o fino a quando viene visualizzata l'indicazione "ALL".

1. Per dare inizio alla scansione dell'introduzione, premere il tasto PLAY/PAUSE.
2. Per interrompere la scansione dell'introduzione, premere il tasto STOP/OFF.

Riproduzione ripetuta di un intervallo specificato (ripetizione da A a B)

1. Premere il tastinge REPEAT durante la riproduzione, all'inizio della sezione che si desidera ripetere (punto A).

1. Premere nuovamente il tasto REPEAT al termine della sezione (punto B). Appare "AB REP". Viene riprodotta ripetutamente la sezione compresa fra i punti A e B.
2. Per ritornare in riproduzione normale, premere di nuovo REPEAT.

Cancellazione

Cancellazione di un file selezionato

1. In modalità di arresto, selezionare la cartella e il file desiderati.
2. Premere brevamente il tasting ERASE. L'indicazione "DELETE" lampeggia.
3. Mentre l'indicazione "DELETE" sta lampeggiando, premere il tasto ERASE per almeno 2 secondi. Il file selezionato nella cartella viene cancellato. Tutti numeri dei file successivi a quello cancellato vengono ridotti di un'unità.

Cancellazione di una cartella

1. In modalità di arresto, selezionare la cartella desiderata.
2. Premere i tasti o SKIP/SEARCH sino quando viene visualizzata l'indicazione "ALL".
3. Premere brevamente il tasting ERASE. L'indicazione "DELETE" lampeggia.
4. Mention l'indicazione "DELETE" sta lampeggiando, premere il tasto ERASE per almeno 2 secondi. Vengono cancellati tutti i file contentuti nella cartella selezionata.

Cancellazione di tutte le cartelle

1. In modalità di arresto, premere brevamente il tasto ERASE. L'indicazione "DELETE" lampeggia.
2. Tenere premuto per almeno 3 secondi il tasto REC. Leindicazioni "FOLDER", "ALL"e "DELETE" lampeggiano.
3. Mention il display sta lampeggiando, premere il tasto ERASE per almeno 2 secondi. Vengono cancellati tutti i file contenuti in tutte le cartelle.

Se non si desidera eseguire la cancellazione, premere il tasting STOP/OFF.

Guida per la risoluzione dei problemi

Il display è vuoto

• Controllare che le batterie siano state inserte con le polarità corrette e che non siano scariche.

I tasti non rispondono

• Verificare che non sia attivata la funzione di blocco.

Non è possibile eseguire nessuna registrazione

• Verificare di averere ancorta memoria libera.
• Si sono registrati 99 file in una cartella. Provare a eseguire la registrazione in una nuova cartella.
• Verificare che il numero totale dei file non superi 200.

Assenza dell'audio

• Verificare che il volume non sia impostato a 0.
• Verificare di aver selezionato una cartella contente messaggi registrati.
• Verificare che non siano collegati gli auricolari.

Pulizia del mobiletto

Pulire l'involucro esterno dell'unità mediate un panno morbido inumidito con acqua tiepida. Non utilizzato benzina, diluenti o alcool, poiché queste sostanze rovinano la finitura delle superfici.

Dati tecnici

Risposta in frequenza

400 - 3.500 Hz

Potenza in uscita

120 mW

Alimentazione

3 V in c.c.

("R03/HP16/AAA"×2)

Altoparlante

28 mm

Terminali

:8ohm

Circa 49 g (escluse le

battery)

INFORMAZIONE IMPORTANTE

Poichéthispedottoesoggettoacinuiimigioramenti,SANYO sirserva il diritto di modificarile progettoei di taticnicienza alcun obligo dipreavviso.

Precauciones

Questo set aderisce alle direttive EMC 89/336 e alle direttive LVD 73/23.

L'apparecchio Registratore, marca SANYO, modello ICR-B29/ICR-B31/ICR-B34, risponde alle prescrizioni dell'articolo 2 comma 1 del D.M.28 agosto 1995 n°548.

fatto a München 28 mayo 2004

SANYOFISHERSales(Europe)GmbH Stahlgruberring4,D-81829 Munchen,Germany
