NorBreeze BISE 900 SS - Cappa aspirante NODOR - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marchio	Nodor
Modello	NorBreeze BISE 900 SS
Larghezza	900 mm
Tipo di installazione	Da incasso
Modalità di estrazione	Canalizzata o filtrante (con filtro a carbone)
Tipo di comando	Comando touch
Numero di velocità	4
Illuminazione	LED, dimmerabile (20% a 100%), temperatura colore regolabile
Timer	Timer da 10 minuti, spegnimento automatico dopo 4 ore
Filtro antigrasso	Rimovibile, lavabile (a mano o in lavastoviglie), indicatore di saturazione si azzera dopo la pulizia
Filtro a carbone	Sostituibile (ogni 6 mesi), necessario per la modalità filtrante
Tipo di motore	Interno, riduzione automatica della velocità (da 4a a 3a dopo 6 minuti se capacità >650 m³/h)
Classe elettrica	Classe I (deve essere messa a terra)
Tensione	220-240 V
Consumo in standby	< 0.5 W
Sostituzione barra LED	Può essere sostituita rimuovendo il filtro antigrasso e sganciando le molle
Autodiagnostica	15 secondi dopo il ripristino dell'alimentazione

Domande frequenti - NorBreeze BISE 900 SS NODOR

Come devo installare la cappa?

Prima dell'installazione, assicurarsi che nessuna parte sia danneggiata. Utilizzare il tubo di uscita dell'aria più corto possibile, limitare le curve e mantenere un diametro costante di 150 mm. Non collegare l'uscita dell'aria a un camino utilizzato per altri fumi. L'apparecchio deve essere messo a terra (Classe I). Seguire tutte le normative locali.

Posso usare la cappa in modalità filtrante?

Sì, la cappa può essere utilizzata in versione filtrante (ricircolo). In questo caso, è necessario un filtro a carbone attivo. L'aria viene purificata attraverso il filtro antigrasso e il filtro a carbone, quindi ricircolata nella stanza attraverso un foro sulla parte superiore del mobile.

Come pulire il filtro antigrasso?

Rimuovere il filtro antigrasso spingendo la sua maniglia verso la parte posteriore della cappa e ruotandola verso il basso. Pulirlo a mano con acqua tiepida e detergente neutro o in lavastoviglie. Pulire almeno ogni 2 mesi. Dopo la pulizia, azzerare l'indicatore di saturazione premendo il pulsante del timer quando i pulsanti si illuminano (dopo 30 ore di utilizzo).

Come sostituire il filtro a carbone?

Prima rimuovere il filtro antigrasso. Quindi tirare la linguetta di plastica del filtro a carbone fino a quando si sgancia dalla sua sede. Inserire il nuovo filtro operando in senso inverso. Sostituire il filtro a carbone ogni 6 mesi o a seconda dell'uso.

Come regolare la luminosità della luce?

Le luci sono dimmerabili. Per attenuare, premere continuamente il tasto luce sul pannello di controllo. La luminosità varia dal 20% al 100%. Rilasciare il tasto per mantenere il livello desiderato. Una pressione breve accende/spegne al 100%.

Come cambiare la temperatura colore delle luci?

Assicurarsi che le luci e la ventola siano spente. Tenere premuto il tasto TIMER per accendere la luce alla temperatura precedentemente impostata. Quindi premere e tenere premuto il tasto Luce per passare da caldo a freddo. Rilasciare per selezionare. Uscire premendo il tasto ON/OFF.

Qual è la funzione del timer?

La cappa ha un timer da 10 minuti (tasto E). Ha anche uno spegnimento automatico dopo 4 ore di funzionamento dall'ultima azione manuale. Per i modelli con capacità massima >650 m³/h, la velocità si riduce automaticamente dalla 4a alla 3a dopo 6 minuti di funzionamento.

Come azzerare l'indicatore di saturazione del filtro antigrasso?

Dopo aver pulito il filtro antigrasso, premere il pulsante del timer per azzerare l'indicatore. L'indicatore si accende dopo 30 ore di funzionamento per ricordare di pulire il filtro.

La cappa è sicura da usare con un piano cottura a gas?

Sì, ma garantire un'adeguata ventilazione quando si utilizza la cappa contemporaneamente ad apparecchi a gas o altri combustibili. La stanza deve avere una corretta presa d'aria. Non fiammeggiare cibi sotto la cappa. Inoltre, le parti accessibili possono diventare calde durante la cottura.

Cosa devo fare se il cavo di alimentazione è danneggiato?

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di assistenza o da una persona ugualmente qualificata per evitare pericoli. Non tentare di sostituirlo da soli.

MANUALE UTENTE NorBreeze BISE 900 SS NODOR

L'uscita aria dell'apparecchio, non deve essere collegata ad un condotto usato per lo scarico di altri fumi quali impianti di riscaldamento, scaldabagni, ecc..

Per l'emissione all'esterno dell'aria rispettare le norme vigenti.

L'alimentazione per il motore della centralina avviene tramite la cappa posta in cucina.

Prima del collegamento elettrico assicurarsi che i valori di tensione dell'abitazione corrispondano con quelli delle traghette dati elettrici dell'apparecchio.

Prima di procedere a qualsiasi tipo di operazione di pulizia o manutenzione assicurarsi che l'apparecchio sia scollegato dalla rete elettrica.

Una buona manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.

Tutti i modelli sono in classe I pertanto necessitano di collegamento a terra.

- Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza se sono stati sottoposti a supervisione o istruzione 14

sull'uso dell'apparecchio in modo sicuro e comprendono pericoli coinvolti.

- I bambini non devono giocare con l'apparecchio.

- la pulizia e la manutenzione non devono essere eseguite da bambi ni senza supervisione.

- Se il cavo di alimentazione è danneggiato, esso deve essere sosti tuito da un cavo o da un assemblaggio speciale, disponibili presso il costruttore o il suo servizio assistenza tecnica.

- Il locale deve disporre di adeguata ventilazione quando si utilizza la cappa da cucina contemporaneamente con altri apparecchi che impiegano gas o altri combustibili (non si applica agli apparecchi che si limitano a scaricare nuovamente l'aria nel locale);

- Esiste la possibilità di incendio qualora le operazioni di pulizia non vengano effettuate secondo quanto indicato nelle istruzioni;

- Non preparare alimenti flambé sotto la cappa da cucina.

ATTENZIONE: Le parti accessibili possono scottare se utilizzate in concomitanza con gli apparecchi di cottura.

VERSIONI D'USO

L'apparecchio è già predisposto sia per la versione filtrante sia per la versione aspirante.

* Nella versione filtrante l'aria ed ivapori convogliati dall'apparecchio,

vengono depurati sia da un filtro antigrasso sia da un filtro al carbone attivo e rimessi in circolazione nell'ambiente attraverso un foro praticato nella parte superiore del pensile.

Il filtro carbone viene fornito separatamente al prodotto.

* Nella versione aspirante i vapori vengono convogliati direttamente all'esterno, tramite un condotto di evacuazione che si collega con la parte superiore della parete o del soffitto.

L'utilizzo del filtro al carbone non è necessario.

INSTALLAZIONE

Verificare che tutti i componenti non siano danneggiati, in caso contrario contattare il rivenditore e non proseguire con l'installazione.

Prima di installare il prodotto leggere attentamente tutte le istruzioni di seguito riportate:

- Utilizzare un tubo evacuazione aria che abbia la lunghezza minima possibile, limitato numero di curve, materiale approvato normativamente.

- Evitare cambiamenti drastici di sezione (diametro costante consigliato ∅ 150mm o pari superficie).

Per il mancato rispetto delle precedenti istruzioni la ditta fornitrice non risponderà per problemi di portata o di rumorosità e non verrà prestata alcuna garanzia.

FUNZIONAMENTO

Mod. SL TC - Glass (Fig. 17)

A: ON/OFF luci
B: Riduzione velocita'/ OFF motore
C: Indicatori velocita'
D: ON motore / aumento velocita'
E: Temporizzatore 10 min.

La pulsantiera Touch control su vetro permette di impostare la funzione desiderata sfiorando il relativo simbolo.

Se il prodotto SLTC rimane privo di alimentazione elettrica, al momento del ripristino delle funzioni richiede 15 secondi per l'autodiagnosi, nel frattempo potrebbe non funzionare correttamente.

Il prodotto è dotato di un dispositivo elet tronico che permette lo spegnimento automatico dopo quattro ore di funzionamento dall'ultima operazione eseguita.

FUNZIONE LUCI DIMMERABILE

TALE FUNZIONE PREVEDE LA DIMMERA BILITA' DELLE LUCI DAL 20% FINO AL 100% TRAMITE LA PRESSIONE CONTINUATA DEL TASTO LUCE DEL TELECOMANDO. LE FUNZIONI SONO LE SEGUENTI:

• LUCE CAPPA SPENTA - PRESSIONE BREVE DEL TASTO - ACCENZIONE LUCE AL 100%.
• LUCE ACCESA AL 100% - PRESSIONE BREVE DEL TASTO - SPEGNIMENTO LUCE.
• LUCE ACCESA AL 100% - PRESSIONE CONTINUATA DEL TASTO - DIMINUZIONE DELLA LUMINOSITÀ.
• RILASCIO DEL TASTO DURANTE LA DIMINUZIONE O INCREMENTO - LA LUCE RIMANE NELL'INTENSITÀ OTTENUTA.
• LUCE ACCESA DIMMERATA - NUOVA PRESSIONE CONTINUATA DEL TASTO - INVERSIONE LUMINOSITA' RISPETTO ALLA PRECEDENTE.

SETTAGGIO TEMPERATURA COLORE

Assicurarsi che le luci ed il ventilatore siano spenti.

Tenendo premuto il tasto TIMER, viene accesa la luce nella temperatura colore impostata in precedenza.

Premere e mantenere premuto il tasto Luce per variare la temperatura colore.

Fintanto che il tasto viene mantenuto premuto, viene variata la temperatura colore da calda a fredda,

basta lasciare il tasto Luce per seleziona re il colore desiderato.

Uscire dalla funzione di selezione della temperatura colore premendo il tasto ON/OFF.

TEMPORIZZAZIONI

Con l'entrata in vigore dal 1° Gennaio 2015 dei nuovi regolamenti della Commissione Europea EU65 "Energy label" e EU66 "Ecodesign", abbiamo reso conforme i prodotti in base ai requisiti richiesti.

Tutti i modelli nelle versioni energy label dispongono di una elettronica, con funzioni di temporizzazione delle velocità di aspirazione, superiore a 650m³/h.

In effetti i modelli con motore a bordo, con porta-ta massima superiore a 650m³/h, prevedono la IVª velocità temporizzata dopo 5 minuti di funzionamento, Trascorsi i tempi di cui sopra il motore di aspirazione passa alla IIIª velocità in maniera automatica.

Il prodotto in modalità stand-by ha un consumo inferiore a 0.5W.

MANUTENZIONE

* Un'accurata manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.
* Una cura particolare va rivolta al pannello antigrasso.

La rimozione del filtro avviene operando sull'apposita maniglia spingendola verso la parte alta della cappa e facendo ruotare il fil tro verso il basso sganciandolo dalla sua sede. Il filtro viene inserito nell'operazione inversa.

Dopo 30 ore di esercizio della cappa la pul san- tiera, segnalerà la saturazione del filtro, mediante l'illuminazione di tutti i tasti. Per il reset, schiac- ciare il tasto temporizzatore ⏻.

La pulizia del filtro antigrasso può essere eseguita a mano o in lavastoviglie a prodotto spento.

La pulizia avviene in rapporto all'uso, almeno una volta ogni due mesi.

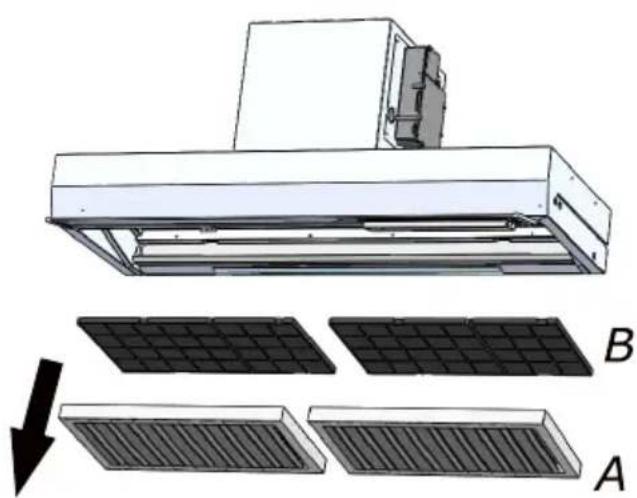

* Nel caso d'uso dell'apparecchio in versione filtrante, è necessario sostituire il filtro carbone attivo (fig. B) periodicamente.

Il filtro di carbone si rimuove togliendo prima il filtro antigrasso (fig. A) e poi tirando l'ap posita linguetta in plastica del filtro carbone sganciando-lo dalla sua sede. Il filtro al carbo ne viene inserito nell'operazione inversa. La sostituzione del filtro al carbone avviene in rapporto all'uso, almeno una volta ogni sei mesi.

* Per la pulizia dell'apparecchio stesso vie ne consigliato l'uso di acqua tiepida e deter sivo neutro, evitando l'uso di prodotti con tenenti abrasivi. Per la pulizia di apparecchi in acciaio viene consigliato l'uso di prodotti specializzati, seguendo le istruzioni indicate sul prodotto.

SOSTITUZIONE DELLA BARRA LED.

Rimuovere il filtro antigrasso ed esercitare, nella parte interna del gruppo incasso, una pressione sulla barra led fino a far sganciare le molle, quindi scollegare il connettore e sostituire la barra con una di pari caratteristiche.

* La sostituzione del cavo alimentazione deve essere eseguita esclusivamente da personale autorizzato.

CONTENTS

Warnings

Uses

Working

Maintenance

WARNINGS

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto. Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/EC sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE).
