NorBreeze BISE 600 SS - Cappa aspirante NODOR - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante da incasso
Marca	NODOR
Modello	NorBreeze BISE 600 SS
Colore	Acciaio inossidabile
Tipo di installazione	Canalizzata o ricircolo (con filtro al carbone)
Larghezza	600 mm
Profondità	350 mm
Altezza	112 mm
Diametro del condotto	150 mm
Portata massima d'aria	650 m³/h
Numero di velocità	4 (riduzione automatica dalla 4ª alla 3ª dopo 6 minuti quando >650 m³/h)
Tipo di controllo	Controllo touch con indicatori LED
Timer	Timer da 10 minuti; spegnimento automatico dopo 4 ore di inattività
Illuminazione	Barra LED, dimmerabile (20% a 100%), temperatura di colore regolabile (calda a fredda)
Filtro antigrasso	Alluminio lavabile; indicatore di saturazione dopo 30 ore
Filtro al carbone	Sostituibile, consigliato ogni 6 mesi
Classe elettrica	Classe I (deve essere messa a terra)
Consumo energetico in standby	< 0,5 W
Alimentazione	220-240 V (tipico, non esplicitamente dichiarato)
Caratteristiche di sicurezza	Spegnimento automatico, sicurezza bambini (secondo le direttive UE), l'uso con apparecchi a gas richiede ventilazione
Manutenzione	Pulire il filtro antigrasso ogni 2 mesi; sostituire il filtro al carbone ogni 6 mesi; possibile sostituzione LED

Domande frequenti - NorBreeze BISE 600 SS NODOR

Come pulire il filtro antigrasso?

Rimuovere il filtro antigrasso spingendo la maniglia verso il retro e ruotandola verso il basso. Lavare a mano o in lavastoviglie con un detergente neutro. Reinserire invertendo i passaggi. L'indicatore di saturazione del filtro si accende dopo 30 ore; premere il pulsante del timer per resettarlo.

Come sostituire il filtro al carbone?

Prima rimuovere il filtro antigrasso. Quindi tirare la linguetta di plastica del filtro al carbone fino a sganciarlo dal suo alloggiamento. Inserire un nuovo filtro spingendolo in posizione. Sostituire il filtro al carbone ogni 6 mesi o più frequentemente a seconda dell'uso.

Come regolare l'intensità delle luci o cambiare la temperatura di colore?

Con la luce accesa, premere continuamente il tasto luce per attenuare dal 100% al 20%. Rilasciare per mantenere quella luminosità. Per cambiare la temperatura di colore, assicurarsi che le luci e la ventola siano spente, quindi tenere premuto il tasto timer per accendere la luce alla temperatura precedente. Premere e tenere premuto il tasto luce per scorrere da caldo a freddo, rilasciare per selezionare.

Come impostare il timer?

Premere il tasto timer da 10 minuti (E) sul pannello di controllo. La cappa funzionerà alla velocità corrente per 10 minuti e poi si spegnerà automaticamente. Il prodotto ha anche uno spegnimento automatico dopo 4 ore dall'ultima operazione.

Cosa fare se tutti i pulsanti si accendono?

Questo indica che il filtro antigrasso necessita di pulizia. Pulire il filtro, quindi premere il pulsante del timer per resettare l'indicatore. Le luci si spegneranno.

Posso usare la cappa in modalità ricircolo?

Sì. Per il ricircolo, installare filtri al carbone per purificare l'aria prima che venga rilasciata in cucina. L'uscita dell'aria è sulla parte superiore del mobile. Assicurarsi che il condotto non sia collegato ad altri sistemi di scarico.

Qual è il diametro del condotto richiesto per lo scarico all'esterno?

Il diametro costante del condotto consigliato è di 150 mm (o superficie equivalente). Utilizzare il percorso più breve possibile con il minor numero di curve per garantire un funzionamento efficiente.

Come sostituire la barra LED?

Rimuovere il filtro antigrasso. Premere sulla barra LED all'interno della cappa per sganciare le molle. Scollegare il connettore e sostituire con una barra LED simile. Assicurarsi che l'alimentazione sia spenta prima di procedere.

È sicuro usare la cappa con un piano a gas?

Sì, ma la stanza deve avere una ventilazione adeguata quando si utilizza la cappa contemporaneamente a gas o altri apparecchi a combustibile. Non flambare cibo sotto la cappa. Le parti accessibili possono diventare calde.

Cosa fa la funzione di riduzione della velocità dopo 6 minuti?

Per i modelli con portata massima superiore a 650 m³/h, l'elettronica passa automaticamente dalla 4ª alla 3ª velocità dopo 6 minuti di funzionamento per rispettare le normative sull'efficienza energetica.

MANUALE UTENTE NorBreeze BISE 600 SS NODOR

L'uscita aria dell'apparecchio, non deve essere collegata ad un condotto usato per lo scarico di altri fumi quali impianti di riscaldamento, scaldabagni, ecc..

Per l'emissione all'esterno dell'aria rispettare le norme vigenti.

L'alimentazione per il motore della centralina avviene tramite la cappa posta in cucina.

Prima del collegamento elettrico assicurarsi che i valori di tensione dell'abitazione corrispondano con quelli delle traghette dati elettrici dell'apparecchio.

Prima di procedere a qualsiasi tipo di operazione di pulizia o manutenzione assicurarsi che l'apparecchio sia scollegato dalla rete elettrica.

Una buona manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.

Tutti i modelli sono in classe I pertanto necessitano di collegamento a terra.

- Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza se sono stati sottoposti a supervisione o istruzione 14

sull'uso dell'apparecchio in modo sicuro e comprendono pericoli coinvolti.

- I bambini non devono giocare con l'apparecchio.

- la pulizia e la manutenzione non devono essere eseguite da bambi ni senza supervisione.

- Se il cavo di alimentazione è danneggiato, esso deve essere sosti tuito da un cavo o da un assemblaggio speciale, disponibili presso il costruttore o il suo servizio assistenza tecnica.

- Il locale deve disporre di adeguata ventilazione quando si utilizza la cappa da cucina contemporaneamente con altri apparecchi che impiegano gas o altri combustibili (non si applica agli apparecchi che si limitano a scaricare nuovamente l'aria nel locale);

- Esiste la possibilità di incendio qualora le operazioni di pulizia non vengano effettuate secondo quanto indicato nelle istruzioni;

- Non preparare alimenti flambé sotto la cappa da cucina.

ATTENZIONE: Le parti accessibili possono scottare se utilizzate in concomitanza con gli apparecchi di cottura.

VERSIONI D'USO

L'apparecchio è già predisposto sia per la versione filtrante sia per la versione aspirante.

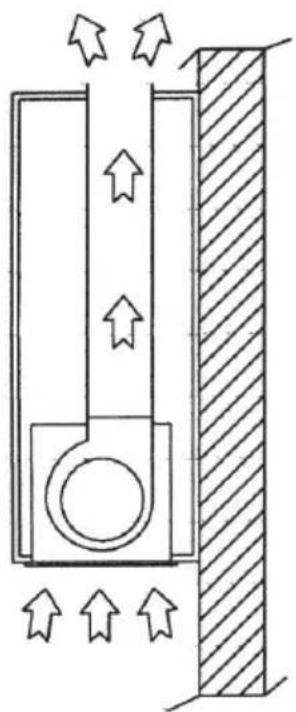

* Nella versione filtrante l'aria ed ivapori convogliati dall'apparecchio,

vengono depurati sia da un filtro antigrasso sia da un filtro al carbone attivo e rimessi in circolazione nell'ambiente attraverso un foro praticato nella parte superiore del pensile.

Il filtro carbone viene fornito separatamente al prodotto.

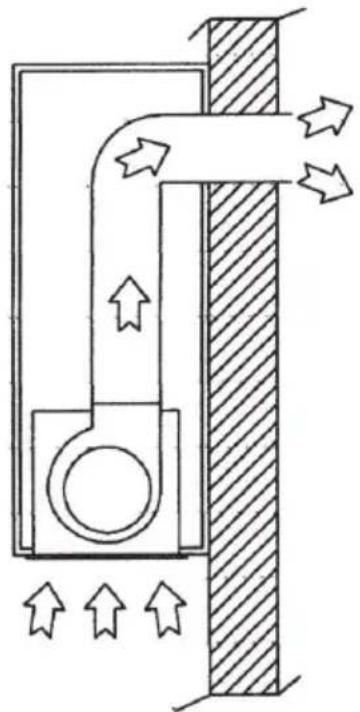

* Nella versione aspirante i vapori vengono convogliati direttamente all'esterno, tramite un condotto di evacuazione che si collega con la parte superiore della parete o del soffitto.

L'utilizzo del filtro al carbone non è necessario.

INSTALLAZIONE

Verificare che tutti i componenti non siano danneggiati, in caso contrario contattare il rivenditore e non proseguire con l'installazione.

Prima di installare il prodotto leggere attentamente tutte le istruzioni di seguito riportate:

- Utilizzare un tubo evacuazione aria che abbia la lunghezza minima possibile, limitato numero di curve, materiale approvato normativamente.

- Evitare cambiamenti drastici di sezione (diametro costante consigliato ∅ 150mm o pari superficie).

Per il mancato rispetto delle precedenti istruzioni la ditta fornitrice non risponderà per problemi di portata o di rumorosità e non verrà prestata alcuna garanzia.

FUNZIONAMENTO

Mod. SL TC - Glass (Fig. 17)

A: ON/OFF luci
B: Riduzione velocita'/ OFF motore
C: Indicatori velocita'
D: ON motore / aumento velocita'
E: Temporizzatore 10 min.

La pulsantiera Touch control su vetro permette di impostare la funzione desiderata sfiorando il relativo simbolo.

Se il prodotto SLTC rimane privo di alimentazione elettrica, al momento del ripristino delle funzioni richiede 15 secondi per l'autodiagnosi, nel frattempo potrebbe non funzionare correttamente.

Il prodotto è dotato di un dispositivo elet tronico che permette lo spegnimento automatico dopo quattro ore di funzionamento dall'ultima operazione eseguita.

FUNZIONE LUCI DIMMERABILE

TALE FUNZIONE PREVEDE LA DIMMERA BILITA' DELLE LUCI DAL 20% FINO AL 100% TRAMITE LA PRESSIONE CONTINUATA DEL TASTO LUCE DEL TELECOMANDO. LE FUNZIONI SONO LE SEGUENTI:

• LUCE CAPPA SPENTA - PRESSIONE BREVE DEL TASTO - ACCENZIONE LUCE AL 100%.
• LUCE ACCESA AL 100% - PRESSIONE BREVE DEL TASTO - SPEGNIMENTO LUCE.
• LUCE ACCESA AL 100% - PRESSIONE CONTINUATA DEL TASTO - DIMINUZIONE DELLA LUMINOSITÀ.
• RILASCIO DEL TASTO DURANTE LA DIMINUZIONE O INCREMENTO - LA LUCE RIMANE NELL'INTENSITÀ OTTENUTA.
• LUCE ACCESA DIMMERATA - NUOVA PRESSIONE CONTINUATA DEL TASTO - INVERSIONE LUMINOSITA' RISPETTO ALLA PRECEDENTE.

SETTAGGIO TEMPERATURA COLORE

Assicurarsi che le luci ed il ventilatore siano spenti.

Tenendo premuto il tasto TIMER, viene accesa la luce nella temperatura colore impostata in precedenza.

Premere e mantenere premuto il tasto Luce per variare la temperatura colore.

Fintanto che il tasto viene mantenuto premuto, viene variata la temperatura colore da calda a fredda,

basta lasciare il tasto Luce per seleziona re il colore desiderato.

Uscire dalla funzione di selezione della temperatura colore premendo il tasto ON/OFF.

TEMPORIZZAZIONI

Con l'entrata in vigore dal 1° Gennaio 2015 dei nuovi regolamenti della Commissione Europea EU65 "Energy label" e EU66 "Ecodesign", abbiamo reso conforme i prodotti in base ai requisiti richiesti.

Tutti i modelli nelle versioni energy label dispongono di una elettronica, con funzioni di temporizzazione delle velocità di aspirazione, superiore a 650m³/h.

In effetti i modelli con motore a bordo, con porta-ta massima superiore a 650m³/h, prevedono la IVª velocità temporizzata dopo 5 minuti di funzionamento, Trascorsi i tempi di cui sopra il motore di aspirazione passa alla IIIª velocità in maniera automatica.

Il prodotto in modalità stand-by ha un consumo inferiore a 0.5W.

MANUTENZIONE

* Un'accurata manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.
* Una cura particolare va rivolta al pannello antigrasso.

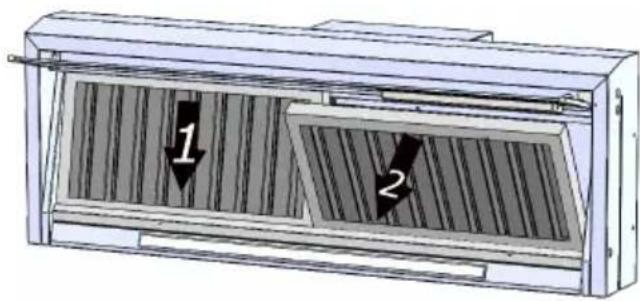

La rimozione del filtro avviene operando sull'apposita maniglia spingendola verso la parte alta della cappa e facendo ruotare il fil tro verso il basso sganciandolo dalla sua sede. Il filtro viene inserito nell'operazione inversa.

Dopo 30 ore di esercizio della cappa la pul san- tiera, segnalerà la saturazione del filtro, mediante l'illuminazione di tutti i tasti. Per il reset, schiac- ciare il tasto temporizzatore ⏻.

La pulizia del filtro antigrasso può essere eseguita a mano o in lavastoviglie a prodotto spento.

La pulizia avviene in rapporto all'uso, almeno una volta ogni due mesi.

* Nel caso d'uso dell'apparecchio in versione filtrante, è necessario sostituire il filtro carbone attivo (fig. B) periodicamente.

Il filtro di carbone si rimuove togliendo prima il filtro antigrasso (fig. A) e poi tirando l'ap posita linguetta in plastica del filtro carbone sganciando-lo dalla sua sede. Il filtro al carbo ne viene inserito nell'operazione inversa. La sostituzione del filtro al carbone avviene in rapporto all'uso, almeno una volta ogni sei mesi.

* Per la pulizia dell'apparecchio stesso vie ne consigliato l'uso di acqua tiepida e deter sivo neutro, evitando l'uso di prodotti con tenenti abrasivi. Per la pulizia di apparecchi in acciaio viene consigliato l'uso di prodotti specializzati, seguendo le istruzioni indicate sul prodotto.

SOSTITUZIONE DELLA BARRA LED.

Rimuovere il filtro antigrasso ed esercitare, nella parte interna del gruppo incasso, una pressione sulla barra led fino a far sganciare le molle, quindi scollegare il connettore e sostituire la barra con una di pari caratteristiche.

* La sostituzione del cavo alimentazione deve essere eseguita esclusivamente da personale autorizzato.

CONTENTS

Warnings

Uses

Working

Maintenance

WARNINGS

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto. Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/EC sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE).
