Produkttyp	Einbau-Dunstabzugshaube
Marke	NODOR
Modell	NorBreeze BISE 600 SS
Farbe	Edelstahl
Installationsart	Abluft oder Umluft (mit Aktivkohlefilter)
Breite	600 mm
Tiefe	350 mm
Höhe	112 mm
Rohrdurchmesser	150 mm
Maximale Luftleistung	650 m³/h
Anzahl der Geschwindigkeitsstufen	4 (automatische Reduzierung von Stufe 4 auf Stufe 3 nach 6 Minuten bei >650 m³/h)
Bedienungsart	Touch-Bedienung mit LED-Anzeigen
Zeitschaltuhr	10-Minuten-Timer; automatische Abschaltung nach 4 Stunden Inaktivität
Beleuchtung	LED-Leiste, dimmbar (20% bis 100%), einstellbare Farbtemperatur (warm bis kalt)
Fettfilter	Waschbarer Aluminium; Sättigungsanzeige nach 30 Stunden
Aktivkohlefilter	Austauschbar, empfohlen alle 6 Monate
Schutzklasse	Schutzklasse I (muss geerdet sein)
Standby-Stromverbrauch	< 0,5 W
Spannungsversorgung	220-240 V (typisch, nicht explizit angegeben)
Sicherheitsfunktionen	Automatische Abschaltung, Kindersicherung (gemäß EU-Richtlinien), Verwendung mit Gasgeräten erfordert Belüftung
Wartung	Fettfilter alle 2 Monate reinigen; Aktivkohlefilter alle 6 Monate ersetzen; LED-Austausch möglich

Häufig gestellte Fragen - NorBreeze BISE 600 SS NODOR

Wie reinige ich den Fettfilter?

Entfernen Sie den Fettfilter, indem Sie den Griff nach hinten drücken und nach unten drehen. Von Hand oder in der Spülmaschine mit einem neutralen Reinigungsmittel waschen. Durch umgekehrte Schritte wieder einsetzen. Die Filtersättigungsanzeige leuchtet nach 30 Stunden auf; drücken Sie die Timer-Taste, um sie zurückzusetzen.

Wie ersetze ich den Aktivkohlefilter?

Entfernen Sie zuerst den Fettfilter. Ziehen Sie dann die Plastiklasche des Aktivkohlefilters, bis er aus seiner Halterung löst. Setzen Sie einen neuen Filter ein, indem Sie ihn hineindrücken. Ersetzen Sie den Aktivkohlefilter alle 6 Monate oder häufiger je nach Nutzung.

Wie dimme ich das Licht oder ändere die Farbtemperatur?

Bei eingeschaltetem Licht die Lichttaste gedrückt halten, um von 100% auf 20% zu dimmen. Loslassen, um die Helligkeit zu behalten. Um die Farbtemperatur zu ändern, stellen Sie sicher, dass Licht und Lüfter ausgeschaltet sind, dann halten Sie die Timer-Taste gedrückt, um das Licht mit der vorherigen Temperatur einzuschalten. Drücken und halten Sie die Lichttaste, um von warm zu kalt zu wechseln, loslassen zum Auswählen.

Wie stelle ich den Timer ein?

Drücken Sie die 10-Minuten-Timer-Taste (E) auf dem Bedienfeld. Die Haube arbeitet 10 Minuten lang mit der aktuellen Geschwindigkeit und schaltet sich dann automatisch aus. Das Produkt hat auch eine automatische Abschaltung nach 4 Stunden nach dem letzten Betrieb.

Was soll ich tun, wenn alle Tasten leuchten?

Dies zeigt an, dass der Fettfilter gereinigt werden muss. Reinigen Sie den Filter, drücken Sie dann die Timer-Taste, um die Anzeige zurückzusetzen. Die Leuchten erlöschen.

Kann ich die Haube im Umluftbetrieb verwenden?

Ja. Für den Umluftbetrieb installieren Sie Aktivkohlefilter, um die Luft zu reinigen, bevor sie zurück in die Küche abgegeben wird. Der Luftauslass befindet sich oben am Schrank. Stellen Sie sicher, dass der Abluftkanal nicht mit einem anderen Abluftsystem verbunden ist.

Welcher Rohrdurchmesser ist für die Abluft nach außen erforderlich?

Der empfohlene konstante Rohrdurchmesser beträgt 150 mm (oder gleiche Querschnittsfläche). Verwenden Sie den kürzesten Weg mit minimalen Biegungen, um einen effizienten Betrieb zu gewährleisten.

Wie ersetze ich die LED-Leiste?

Entfernen Sie den Fettfilter. Drücken Sie auf die LED-Leiste im Inneren der Haube, um die Federn auszuhaken. Trennen Sie den Stecker und ersetzen Sie ihn durch eine ähnliche LED-Leiste. Stellen Sie sicher, dass der Strom ausgeschaltet ist, bevor Sie fortfahren.

Ist die Verwendung der Haube mit einem Gasherd sicher?

Ja, aber der Raum muss ausreichend belüftet sein, wenn die Haube gleichzeitig mit Gas- oder anderen Brennstoffgeräten verwendet wird. Flambieren Sie keine Speisen unter der Haube. Die zugänglichen Teile können heiß werden.

Was bewirkt die 6-Minuten-Geschwindigkeitsreduzierung?

Bei Modellen mit maximaler Luftleistung über 650 m³/h schaltet die Elektronik nach 6 Minuten Betrieb automatisch von Stufe 4 auf Stufe 3 um, um die Energieeffizienzvorschriften einzuhalten.

BEDIENUNGSANLEITUNG NorBreeze BISE 600 SS NODOR

Gebrauchsanweisungen

Funktionsweise

Instandhaltung

WARNUNGEN

Der Luftaustritt des Geräts darf nicht an einem Rauchabzug von Heizun gen, Boiler, usw. angeschossen werden.

Für die Luftemission, bitte Vorschriften beachten. Den Raum gut lüften, wenn das Gerät gleichzeitig mit anderen Geräten, die mit Gas- Öl- o. Kohle versorgt werden, läuft (gemäß den geltenden Bestimmungen).

Die Motorsteuerung erfolgt über die in der Küche eingerichtete Dunstab zugshaube. Vor dem Elektroanschluss, die Daten auf dem Typenschild mit denen der Hausversorgung und dem Stromlaufplan vergleichen.

Vor Reinigungs- und War- tungsarbeiten das Gerät vom Stromnetz trennen. Eine regelmäßige Wartung und Pflege verlängert die Leben- sdauer und erhöht die Leistung des Geräts.

Alle Modelle sind in Klasse I und benötigen daher Erdung.

- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit einge schränkter körperlicher, sensorischer oder geistiger Leistungsfähigkeit oder mangelnder Erfahrung und mangelndem Wissen verwendet wer den, wenn sie eine

Aufsicht oder Anweisung zur sicheren Verwendung des Geräts erhalten haben und die Gefahren verbunden.

- Kinder dürfen nicht mit dem Gerät spielen.

- Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

- Wenn die Dunstabzugshaube und die Geräte, die nicht mit Strom ver sorgt werden, gleichzeitig in Betrieb sind, darf der Unterdruck im Raum 4 Pa (4 x 10-5 bar) nicht überschreiten.

- Wenn das Netzkabel beschädigt ist, muss es durch ein Kabel ersetzt werden oder eine spezielle Baugruppe, die beim Hersteller oder seiner Service-abteilung erhältlich ist Technik.

- Bei Verwendung der Dunstabzugshaube muss der Raum ausreichend belüftet sein gleichzeitig mit anderen Geräten, die Gas oder andere Brenn stoffe verwenden (nicht ja gilt für Geräte, die einfach die Luft zurück in den Raum abgeben);

- Es besteht die Möglichkeit eines Brandes, wenn die Reinigungsarbeiten nicht durchgeführt werden wie in der Anleitung angegeben;

- Bereiten Sie keine flambierten Speisen unter der Dunstabzugshaube zu.

ACHTUNG: Die zugänglichen Teile können brennen, wenn sie in Verbin dung mit dem verwendet werden Kochgeräte.

Gebrauchsanweisungen

Das Gerät ist bereits für die Filtrations- und Saugleistung vorbereitet.

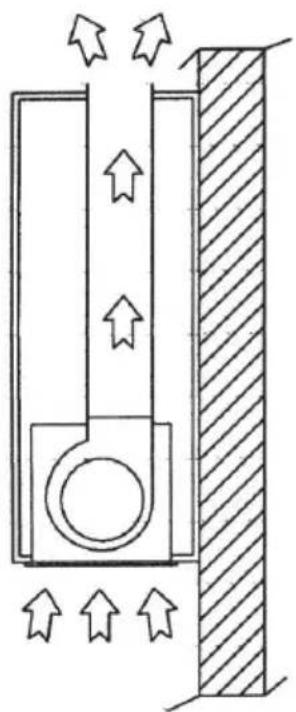

* Bei der Filterversion werden die Luft und die Abgase des Geräts durch einen Fettfilter und einen Aktivkohlefilter gereinigt und anschließend durch die Öffnung im oberen Teil des Gehäuses wieder in den Kreislauf eingespeist.

* Bei der Ansaugversion werden die Dämpfe über eine Abluftleitung, die oben an der Wand oder an der Decke angeschlossen ist, direkt ins Freie abgeleitet. In diesem Fall sind weder der Aktivkohlefilter noch der Luftumlenker erforderlich.

INSTALLATION

Überprüfen Sie, dass keine Komponenten beschädigt sind, andernfalls wenden Sie sich an den Händler und fahren Sie nicht mit der Installation fort. Bevor Sie mit der Installation beginnen, lesen Sie alle nachstehenden Anweisungen sorgfältig durch. - Verwenden Sie ein möglichst kurzes Abgasrohr, begrenzen Sie die Anzahl der Biegungen und verwenden Sie zugelassenes Material gemäß den Normen; - Vermeiden Sie drastische Querschnittsänderungen (empfohlener konstanter Durchmesser ∅ 150 mm oder gleiche Oberfläche); - Bei Nichtbeachtung der obigen Anweisungen übernimmt die Lieferfirma keine Haftung für Probleme mit der Durchflussmenge oder dem Geräuschpegel und gewährt keine Garantie.

FUNKTIONSWEISE

A: EIN/AUS-Leuchten
B: Motordrehzahlreduzierung / AUS
C: Geschwindigkeitsanzeigen
D: Motor EIN / Drehzahlerhöhung
E: Timer 10 min.

Das Touch-Bedienfeld auf dem Glas ermöglicht es Ihnen, die gewünschte Funktion durch Berühren des Symbols zu aktivieren. wenn das SLTC-Produkt ohne Stromversorgung bleibt. wenn die Funktionen wiederhergestellt werden, dauert die Autodiagnose 15 Sekunden, in der Zwischenzeit kann es nicht richtig funktionieren. Das Produkt ist mit einer elektronischen Vorrichtung ausgestattet, die eine automatische Abschaltung nach vier Stunden Betrieb seit der letzten Operation durchgeführt wurde.

DIMMBARE LICHTFUNKTION

DIESE FUNKTION DIMMT DIE BELEUCHTUNG VON 20% BIS 100% DURCH KONTINUIERLICHES DRÜCKEN DER LICHTTASTE AUF DER FERNBEDIENUNG:

- ABGESCHALTETES LICHT - KURZES DRÜCKEN DES SCHALTERS - 100%IGE BELEUCHTUNGSSTÄRKE.

- LICHT AN BEI 100% - KURZER TASTENDRUCK - LICHT AUS.

- LICHT AUF 100% - KONTINUIERLICHES DRÜCKEN DER TASTE - ABNAHME DER HELLIGKEIT.

- INDEM SIE DIE TASTE WÄHREND DER VERRINGERUNG ODER ERHÖHUNG NICHT DRÜCKEN - DAS LICHT BLEIBT AUF DER ERREICHTEN HELLIGKEIT.

- GEDIMMTES LICHT AN - DRÜCKEN SIE DIE TASTE ERNEUT KONTINUIERLICH - ÄNDERUNG DER HELLIGKEIT VON DER VORHERIGEN.

EINSTELLUNG DER FARBTEMPERATUR

Vergewissern Sie sich, dass das Licht und der Ventilator ausgeschaltet sind. Halten Sie die TIMER-Taste gedrückt, um das Licht mit der voreingestellten Farbtemperatur einzuschalten. Halten Sie die Licht-Taste gedrückt, um die Farbtemperatur zu ändern. Solange Sie die Taste gedrückt halten, wechselt die Farbtemperatur von warm zu kühl, lassen Sie die Licht-Taste einfach los, um die gewünschte Farbe zu wählen. Verlassen Sie die Farbtemperatur-Wahlfunktion durch Drücken der ON/OFF-Taste.

TIMING

Aufgrund der neuen Verordnungen EU65 "Energy Label" und EU66 "Ecodesign" der Europäischen Kommission, die am 1. Januar 2015 in Kraft getreten sind, wurden unsere Produkte an diese neuen Anforderungen angepasst. Alle Modelle, die die Anforderungen des Energielabels erfüllen, sind mit einer neuen Elektronik ausgestattet, einschließlich einer Zeitschaltuhr zur Steuerung der Sauggeschwindigkeiten, wenn die Luftleistung 650 m³/h übersteigt. Modelle mit internem Motor und einer maximalen Luftleistung über 650 m³/h sind mit einer Zeitschaltuhr ausgestattet, die die Sauggeschwindigkeit nach 6 Minuten Betrieb automatisch von der 4. auf die 3.

Die Leistungsaufnahme des Geräts im Stand-by-Modus beträgt weniger als 0,5 W.

INSTANDHALTUNG

* Eine sorgfältige Wartung gewährleistet einen reibungslosen Betrieb und eine lang anhaltende Leistung.
* Besondere Vorsicht ist bei der Fettfilterplatte geboten.

Der Filter kann herausgenommen werden, indem der spezielle Griff zur Rückseite der Dunstabzugshaube gedrückt und der Filter nach unten gedreht wird, um ihn aus seinem Schlitz zu lösen. Zum Einsetzen des Filters führen Sie einfach den umgekehrten Vorgang aus

Nach 30 Betriebsstunden (Modus) signalisiert das Bedienfeld die Sättigung des Graufilters durch Aufleuchten aller Tasten. Der Fettfilter muss regelmäßig von Hand oder in der Spülmaschine gereinigt werden, mindestens alle zwei Monate oder je nach Gebrauch.

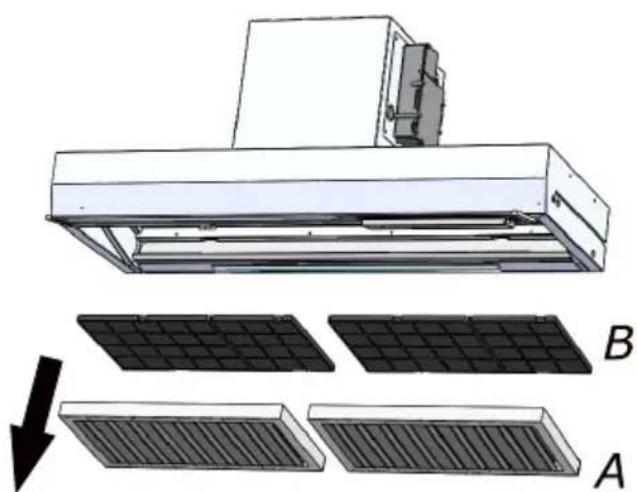

* Wenn das Gerät in der Filterversion verwendet wird, muss der Aktivkohlefilter (Abb. B) regelmäßig ausgetauscht werden. Um den Aktivkohlefilter zu entfernen, müssen Sie zunächst den Fettfilter (Abb. A) herausnehmen und dann an der speziellen Kunststofflasche ziehen, bis er sich aus seinem Schlitz löst. Setzen Sie den Kohlefilter in umgekehrter Richtung wieder ein. Der Aktivkohlefilter sollte je nach Gebrauch, mindestens jedoch alle sechs Monate, ausgetauscht werden.
* Zur Reinigung des Geräts empfehlen wir lauwarmes Wasser und ein neutrales Reinigungsmittel, wobei Scheuermittel zu vermeiden sind. Für Stahlgeräte werden spezielle Reinigungsmittel empfohlen (beachten Sie die Anweisungen auf dem Produkt selbst, um die gewünschten Ergebnisse zu erzielen)

ERSATZ DER LED-LEISTE

Entfernen Sie den Fettfilter und drücken Sie auf die LED-Leiste an der Innenseite der vertieften Haube, bis Sie die Federn aushaken können, trennen Sie dann den Stecker und ersetzen Sie die Leiste durch eine ähnliche.

* Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden.
