NorBreeze BISE 900 SS - Campana extractora NODOR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Nodor
Modelo	NorBreeze BISE 900 SS
Ancho	900 mm
Tipo de instalación	Integrada
Modo de extracción	Con conducto o recirculación (con filtro de carbón)
Tipo de control	Control táctil
Número de velocidades	4
Iluminación	LED, regulable (20% a 100%), temperatura de color ajustable
Temporizador	Temporizador de 10 minutos, apagado automático después de 4 horas
Filtro de grasa	Extraíble, lavable (a mano o en lavavajillas), el indicador de saturación se reinicia después de la limpieza
Filtro de carbón	Reemplazable (cada 6 meses), necesario para el modo de recirculación
Tipo de motor	Interno, reducción automática de velocidad (4ª a 3ª después de 6 min si la capacidad >650 m³/h)
Clase eléctrica	Clase I (debe estar conectado a tierra)
Voltaje	220-240 V
Consumo de energía en espera	< 0.5 W
Reemplazo de la barra LED	Se puede reemplazar retirando el filtro de grasa y desenganchando los resortes
Autodiagnóstico	15 segundos después de restablecer la alimentación

Preguntas frecuentes - NorBreeze BISE 900 SS NODOR

¿Cómo debo instalar la campana extractora?

Antes de la instalación, asegúrese de que no haya piezas dañadas. Utilice el tubo de salida de aire más corto posible, limite los codos y mantenga un diámetro constante de 150 mm. No conecte la salida de aire a un conducto utilizado para otros humos. El aparato debe estar conectado a tierra (Clase I). Siga todas las normativas locales.

¿Puedo usar la campana en modo de recirculación?

Sí, la campana se puede usar en versión de filtrado (recirculación). En este caso, necesita un filtro de carbón activo. El aire se purifica a través del filtro de grasa y el filtro de carbón, luego se recircula de vuelta a la habitación a través de un orificio en la parte superior del armario.

¿Cómo limpio el filtro de grasa?

Retire el filtro de grasa empujando su asa hacia la parte posterior de la campana y girándola hacia abajo. Lávelo a mano con agua tibia y detergente neutro o en un lavavajillas. Límpielo al menos cada 2 meses. Después de la limpieza, reinicie el indicador de saturación presionando el botón del temporizador cuando los botones se iluminen (después de 30 horas de uso).

¿Cómo reemplazo el filtro de carbón?

Primero retire el filtro de grasa. Luego tire de la lengüeta de plástico del filtro de carbón hasta que se desprenda de su ranura. Inserte el filtro nuevo operando en reversa. Reemplace el filtro de carbón cada 6 meses o según el uso.

¿Cómo ajusto el brillo de la luz?

Las luces son regulables. Para atenuar, presione continuamente la tecla de luz en el panel de control. El brillo varía del 20% al 100%. Suelte la tecla para mantener el nivel deseado. Una pulsación corta enciende/apaga al 100%.

¿Cómo cambio la temperatura de color de las luces?

Asegúrese de que las luces y el ventilador estén apagados. Mantenga presionada la tecla TIMER para encender la luz a la temperatura previamente ajustada. Luego presione y mantenga presionada la tecla Luz para cambiar de cálido a frío. Suelte para seleccionar. Salga presionando la tecla ON/OFF.

¿Cuál es la función del temporizador?

La campana tiene un temporizador de 10 minutos (tecla E). También tiene un apagado automático después de 4 horas de funcionamiento desde la última acción manual. Para modelos con capacidad máxima >650 m³/h, la velocidad se reduce automáticamente de 4ª a 3ª después de 6 minutos de funcionamiento.

¿Cómo reinicio el indicador de saturación del filtro de grasa?

Después de limpiar el filtro de grasa, presione el botón del temporizador para reiniciar el indicador. El indicador se enciende después de 30 horas de funcionamiento para recordarle que limpie el filtro.

¿Es segura la campana para usar con una placa de gas?

Sí, pero asegure una ventilación adecuada cuando use la campana simultáneamente con gas u otros aparatos que quemen combustible. La habitación debe tener una entrada de aire adecuada. No flambe alimentos debajo de la campana. Además, las partes accesibles pueden calentarse durante la cocción.

¿Qué debo hacer si el cable de alimentación está dañado?

Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o una persona igualmente calificada para evitar peligros. No intente reemplazarlo usted mismo.

MANUAL DE USUARIO NorBreeze BISE 900 SS NODOR

Mod. SL TC – Glass (dis. 17)

La salida de aire del aparato no debe conectarse a un conducto que se utilice para la evacuación de otros humos de aparatos, como una calefacción central, calderas, etc.

Para la evacuación externa de los humos, respete la normativa vigente.

El motor del grupo de escape periférico es alimentado por la campana extractora colocada en la cocina. Antes de conectar la campana extractora a la red eléctrica, asegúrese de que la tensión indicada en la placa de características se corresponde con la tensión de red de la vivienda.

Antes de realizar cualquier tipo de operación de mantenimiento o limpieza, asegúrese de que el aparato está desconectado de la red eléctrica.

Un mantenimiento adecuado asegura un buen funcionamiento y una buena perfección a largo plazo.

Todos los modelos están construidos en clase I, por lo que deben estar conectados a tierra.

- Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales

reducidas o con falta de experiencia y conocimientos, siempre y cuando se les haya supervisado o instruido sobre el uso del aparato de forma segura y conozcan los peligros que conlleva.

- Los niños no deben jugar con el aparato.

- La limpieza y el mantenimiento del usuario no deben ser realizados por los niños sin supervisión.

- Si el cable de alimentación está dañado, debe ser sustituido por un cable o un conjunto especial, disponible en el fabricante o en su servicio técnico.

- La habitación debe tener una ventilación adecuada cuando se utilice la campana de cocina simultáneamente con otros aparatos que utilicen gas u otros combustibles (no se aplica a los aparatos que simplemente devuelven el aire a la habitación);

- Existe la posibilidad de que se produzca un incendio si las operaciones de limpieza no se realizan como se indica en las instrucciones;

- No preparar alimentos flambeados bajo la campana de cocina.

ATENCIÓN: Las partes accesibles pueden arder si se utilizan junto con los aparatos de cocción.

USOS

El aparato ya está preparado tanto para la filtra- ción como para las prestaciones de aspiración.

* En su versión filtrante, el aire y los humos transportados por el aparato son depurados tanto por un filtro de grasa como por un filtro de carbón activo, y puestos de nuevo en circulación a través del orificio realizado en la parte superior del armario.

* En su versión de aspiración, los humos son conducidos directamente al exterior, a través de un conducto de evacuación conectado con la parte superior de la pared o el techo. En este caso no son necesarios ni el filtro de carbón ni el deflector de aire.

INSTALACION

Controlar que ningún componente esté dañado, en caso contrario contacte a revendedor y no siga con la instalación.

Antes de iniciar la instalación leer con atención todas las instrucciones indicadas a continuación.

- Usar un tubo de evacuación de humos lo más corto posible, limitar el número de curvas y utilizar material aprobado según las normas.

-Evitar los cambios drásticos de sección (diámetro constante aconsejado ∅ 150 mm o de igual superficie);

- Si no se respetan las instrucciones precedentes, la empresa proveedora no responderá por problemas de caudal o nivel de ruido y no prestará ninguna garantía.

FUNCIONAMIENTO

Mod. SL TC - Vidrio (fig. 17)

A: Luces ON/OFF
B: Reducción de velocidad del motor / OFF
C: Indicadores de velocidad
D: ON motor / aumento de velocidad
E: Temporizador 10 min.

El panel de control táctil sobre cristal le permite aju star la función deseada tocando el símbolo.

Si el producto SLTC permanece sin alimentación eléctrica.

Cuando se restauran las funciones, el autodiagnóstico tarda 15 segundos, mientras tanto puede que no funcione correctamente.

El producto está equipado con un dispositivo elec trónico que permite el apagado automático después de cuatro horas de funcionamiento desde la última operación realizada.

FUNCIÓN LUZ DIMERIZABLE

ESTA FUNCIÓN PREVÉ LA DIMERIZACIÓN DE LAS LUCES DESDE 20% HASTA EL 100% MEDIANTE LA PULSACIÓN CONTINUADA DE LA TECLA LUZ DEL CONTROL REMOTO. LAS FUNCIONES SON LAS SIGUIENTES:

• LUZ CAMPANA APAGADA - BREVE PULSACIÓN DE LA TECLA - ENCENDIDO DE LA LUZ AL 100%.
• LUZ ENCENDIDA AL 100% - BREVE PULSA- CIÓN DE LA TECLA - APAGADO DE LA LUZ.
• LUZ ENCENDIDA AL 100% - PULSACIÓN CONTINUADA DE LA TECLA - DISMINUCIÓN DE LA LUMINOSIDAD.
• DEJANDO DE PULSAR LA TECLA DURANTE LA DISMINUCIÓN O INCREMENTO - LA LUZ QUEDA CON LA LUMINOSIDAD OBTENIDA.
• LUZ ENCENDIDA DIMERIZADA - PULSAR OTRA VEZ LA TECLA DE MANERA CONTINUADA - CAMBIO DE LUMINOSIDAD CON RESPECTO A LA PRECEDENTE.

AJUSTE DE LA TEMPERATURA DE COLOR

Asegúrese de que las luces y el ventilador estén apagados.

Manteniendo pulsada la tecla TIMER se encenderá la luz a la temperatura de color previamente ajusta da.

Mantenga pulsada la tecla Luz para cambiar la temperatura del color.

Mientras se mantenga pulsada la tecla, la tempera tura del color cambia de caliente a fría, basta con dejar la tecla Light para seleccionar el color deseado.

Salga de la función de selección de la temperatura de color pulsando la tecla ON/OFF.

TIMING

Como resultado de las nuevas normativas UE65 "Etiqueta energética" y UE66 "Diseño ecológico" emitidas por la Comisión Europea, que entraron en vigor el 1 de enero de 2015, nuestros productos han sido adaptados para cumplir con estos nuevos requisitos.

Todos los modelos que cumplen con los requisitos de la etiqueta energética, están equipados con una nueva electrónica que incluye un dispositivo temporizador para el control de las velocidades de aspiración, cuando la capacidad de aire supera los 650m³/h.

Los modelos con motor interno, con una capacidad de aire máxima superior a 650m³/h, están equipados con un temporizador que cambia automáticamente la velocidad de aspiración de la 4ª a la 3ª velocidad, después de 6 minutos de funcionamiento.

El consumo de energía del aparato en modo stand - by es inferior a 0,5W.

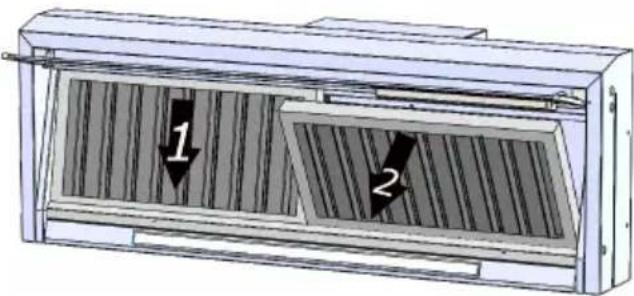

MANTENIMIENTO

* Un mantenimiento preciso garantiza un buen funcionamiento y un rendimiento duradero.

* Se debe tener especial cuidado con el panel del filtro de grasa.

Se puede extraer empujando su asa especial hacia la parte trasera de la campana extractora y girando el filtro hacia abajo para soltarlo de su ranura.

Para insertar el filtro basta con realizar la operación inversa.

Después de 30 horas de funcionamiento (modelo), la botonera señalará la saturación del filtro gris encendiendo todos los botones. Pulse el botón del temporizador 🔒 para restablecerlo.

El filtro anti grasa necesita ser limpiado regularmente a mano o en el lavavajillas cada dos meses como mínimo o dependiendo de su uso.

* En caso de que el aparato se utilice en su versión filtrante, es necesario sustituir periódicamente el filtro de carbón activo (Fig. B). El filtro de carbón puede ser retirado quitando primero el filtro de grasa (Fig. A), y tirando de su lengüeta de plástico especial hasta soltarlo de su ranura. Vuelva a colocar el filtro de carbón operando en sentido contrario. El filtro de carbón debe ser sustituido en función del uso, pero como mínimo cada seis meses.

* Para la limpieza del aparato se recomienda utilizar agua tibia y detergente neutro, evitando los productos abrasivos. Para los aparatos de acero se recomiendan detergentes especializados (siga las instrucciones indicadas en el propio producto para obtener los resultados deseados).

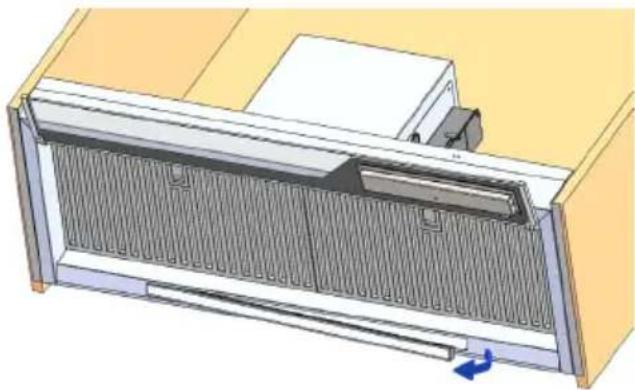

SUSTITUCIÓN DE LA BARRA DE LEDS

Retire el filtro de grasa y ejerza presión sobre la barra de leds colocada en la parte interna de la campana empotrada hasta que pueda desenganchar los resortes, entonces desconecte el conector y sustituya la barra por otra similar.

* Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o su agente de servicio o una persona con cualificación similar para evitar un peligro.

ÍNDICE

Avisos

Versões

Funcionamento

Manutenção

AVISOS

El símbolo en el producto o en su embalaje indica que este producto no puede ser tratado como basura doméstica. En su lugar, deberá entregarse al punto de recogida correspondiente para el reciclaje de aparatos eléctricos y electrónicos. Si se asegura de que este producto se desecha correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que de otro modo podrían ser causadas por la manipulación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento, con el servicio de eliminación de residuos domésticos o con la tienda donde compró el producto. Este aparato está marcado según la directiva europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos (RAEE).

Mod. SL TC - Vidrio (Abb. 17)
