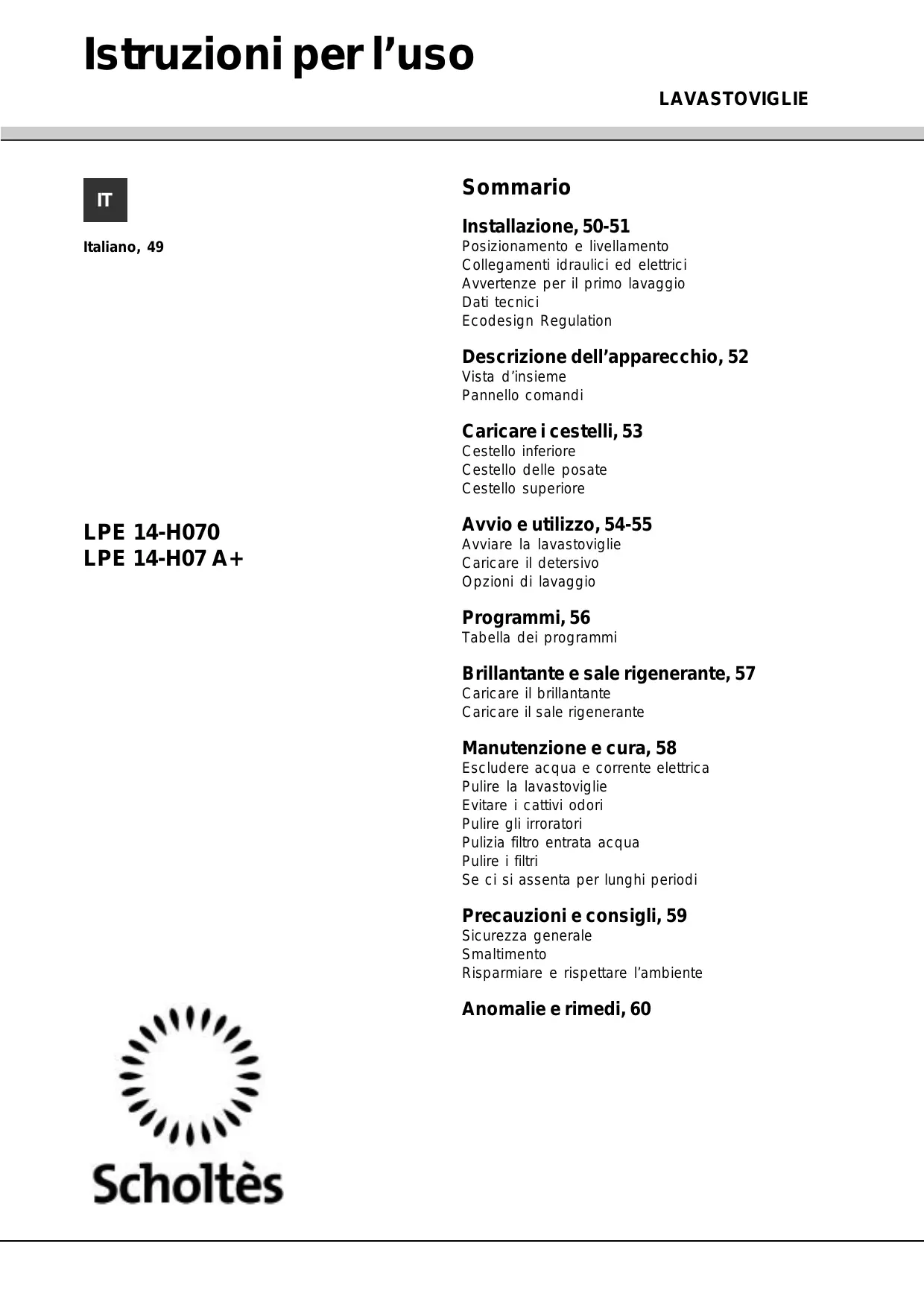

MANUALE UTENTE LPE 14-H070 IX SCHOLTES

Installazione, 50-51

Posizionamento e livellamento
Collegamenti idraulici ed elettrici
Avvertenze per il primo lavaggio
Dati tecnici
Ecodesign Regulation

Descrizione dell'apparecchio, 52

Vista d'insieme Pannello comandi

Caricare i cestelli, 53

Cestello inferiore
Cestello delle posate
Cestello superiore

LPE 14-H070

LPE 14-H07 A+

Avvioeutilizzato,54-55

Avviare la lavastoviglie
Caricare il detersivo
Opzioni di lavaggio

Programmi, 56

Tabella dei programmi

Brillantante e sale rigenerante, 57

Caricare il brillantante Caricare il sale rigenerante

Manutenzione e cura, 58

Escludere acqua e corrente elettrica
Pulire la lavastoviglie
Evitare i cattivi odori
Pulire gli irroratori
Puliziachio entrata acqua
Pulire i filtri
Se ci si assenta per lunghi periodi

Precauzioni e consigli, 59

Sicurezza generale Smaltimento Risparmiare e rispetto l'ambiente

Scholtès

Anomalie erimedi, 60

A E importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.
A Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
In caso di trasloco tenere l'apparecchio in posizione verticale; se fosse necessario, inclinarlo sul dato posteriori.
A Questo appearecchio è progettato per l'uso domestico o per applicazioni simili, ad esempio:
- aree adibite a cucina per il personale in negozi, uffici ed altri ambienti di lavoro;
-case coloniche;
- utilizzato da parte di clienti in hotel, motel ed altri ambienti di tipo residenziale;
- bed and breakfast.

Posizionamento e livellamento

1. Disimballare l'apparecchio e controllare che non abbia subito danni durante il trasporto.
   Se fosse danneggiato non collegarlo e contattare il rivenditore.
2. Sistemare la lavastoviglie facendo aderire i bianchi o lo schienale ai mobili adiacenti o alla parete. L'apparecchio puòanche essere incassato molto a un piano di lavoro continu* (vedi foglio di Montaggio).
3. Posizione are la lavastoviglie su un pavimento piano e rigido. Compensare le irregularità svitando o avvitando i piedini anteriors finché l'apparecchio non sia orizzontale. Un accurato livellamento da stabilità ed evita vibrazioni, rumori e spostamenti.
   4^ . Per regolare l'altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglia, con una chiave a bosca esagonale aperture 8 mm., girando in senso orario per augmentare l'altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione)

Collegamenti idraulici ed elettrici

A L'adattamento degli impianti elettrici e idraulici per l'installazione deve essere eseguito solo da personale qualificato.
La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.
A L'apparecchio deve essere collegato alla rete di distribuzione dell'acqua utilizzando tubi nuovi. Non riutilizzato i vecchi tubi.

I tubi di carico e di scarico dell'acqua e il cavo di alimentazione elettrica possono essere orientati versuso destra o sinistra per consentire la migliorie installmenta.

Collegamento del tubo di carico dell'acqua

• A una presa d'acqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere l'acqua finché non sia limpida affinché le eventuali impurità non intasino l'apparecchio.
• A una presa d'acqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie cui èssere alimentata con acqua calda di rete purché non superi la temperatura di 60^ .
• Avvitare il tubo al rubinetto come descripto per la presa d'acqua fredda.

A Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negazio specializzato o a un technician autorizzato (vedi Assistenza).
A La pressione dell'acqua deve essere compresa nei valori riportati alla tabella Dati tecnici (vedi a lato).
A Fare attentzione che nel tubo non ci siano né pieghe né strozzatura.

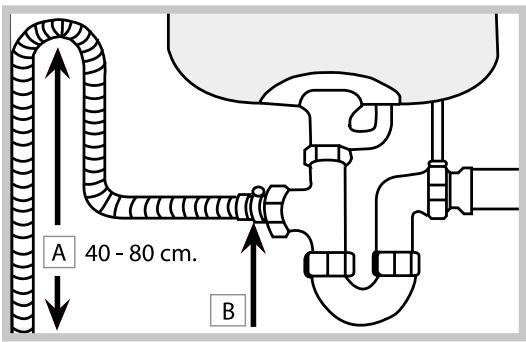

Collegamento del tubo di scarico dell'acqua

Collegare il tubo di scarico,enza piegarlo,a una conduttura di scarico con diametro minimo di 4 cm.

Il tubo di scarico deve essere ad un'altezza compresa tra 40 e 80 cm. dal pavimento o piano d'appoggio della lavastoviglia (A).

Prima di collegare il tubo di scarico dell'acqua al sifone del lavandino, rimuovere il tappo di plastica (B).

• Presente solo su alcuni modelli.

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie:

• è dotata di un sistema che interrompe l'ingresso dell'acqua nel caso di anomalie o di perdite dall'interno.

Alcuni modelli sono dotati di un dispositivo supplementare di sicurezza New Acqua Stop*, che garantisce l'antiallaggio sono in caso di rottura del tubo di alimentazione.

ATTENZIONE: TENSIONE PERICOLOSA!

Il tubo di carico dell'acqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technician autorizzato (vedi Assistenza); non usare prolonghe o prese multiple.

Ad appearecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilemente raggiungibili.
A Il cavo non deve subire piegature o compressioni.
A Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenir agli rischio. (Vedi Assistenza)
A L'Azienda declina ogni responsabilità qualora queste norme non vengano rispectate.

Striscia anticonduena*

Dopo aver incassato la lavastoviglie après la porta e incollare la striscia adesiva trasparente sotto al ripiano in legno per proteggerlo alla eventuale condensa.

Avvertenze per il primo lavaggio

Dopo l'installazione, immediatamente prima del primo lavaggio, riempire completamente d'acqua il serbatoio del sale e solo dopo aggiungere circa 1 Kg di sale (vedi capitolo Brillantante e sale rigenerante): è normale che l'acqua trabocchi.

Selezionare il grado di durezza dell'acqua (vedi capitolo Brillantante e sale rigenerante). Dopio il caricamento del sale la spia MANCANZA SALE* si spegne.

Il mancato riempimento del contentatore del sale, più provocare il danneggiamento del dolcificatore dell'acqua e dell'elemento riscaldante.

Dati Tecnici
Dimensioni	Larghezza cm. 59,5 Altezza cm. 82 Profondità cm. 57
Capacità	14 coperti standard
Pressione acqua alimentazione	0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi
Tensione di alimentazione	vedi targhetta caratteristiche
Potenza totale assorbita	vedi targhetta caratteristiche
Fusibile	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EC (Bassa Tensione) -2004/108/EC (Compatible Elettromagnetica) -2005/32/EC (Comm. Reg. 1275/2008) (Ecodesign) -97/17/EC (Etichettatura) -2002/96/EC (Smaltimento)

ECODESIGN REGULATION

Il ciclo di lavaggio ECO è il programma standard a cui si riferisce o dati dell'etichetta energetica; quello ciclo è adatto a lavare stoviglia. normalmente sporche ed è il programma più efficente in termini di consumo energetico e di acqua per quello tipo di stoviglia. Per consumare di meno usa la lavastoviglia a piano carico.

Consumi di stand-by: Consumo di left-on mode: W 4,5 - consumo di off mode: W 1,3

Tabella con consumi per i cici principali

	Condizioni standard*			Condizioni utente**
	Consumo Energia (KWh/ciclo)	Consumo di acqua (l/ciclo)	Durata (min/ciclo)	Consumo Energia (KWh/ciclo)	Consumo di acqua (l/ciclo)	Durata (min/ciclo)
INTENSIVO	1,50	15	150	1,30	14	135
NORMALE	1,20	15	120	1,05	14	110

^ I dati del programma sono valori di misura di lavoratorio ricavati secondo la norma europea EN 50242.
** I dati sono ricavati effettuando delle misure in condizioni di utilizzo e di carico stoviglie utente.

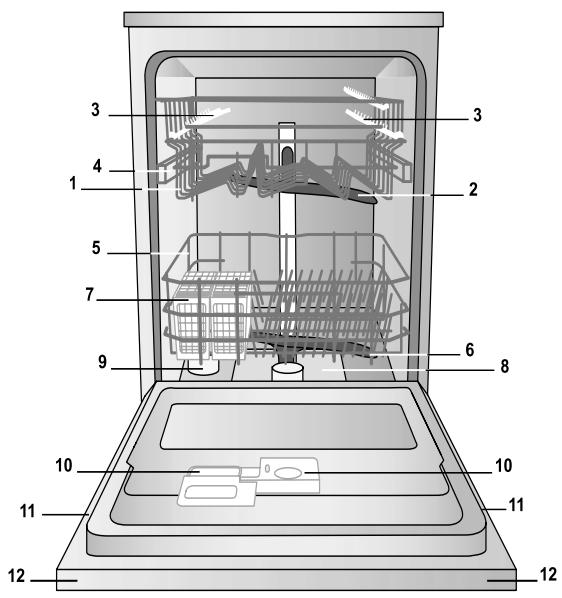

Vista d'insieme

1. Cestello superiore
2. Irroratore superiore
3. Ribaltine
4. Regolatore altezza cestello
5. Cestello inferiore
6. Irroratore inferiore
7. Cestello posate
8. Filtrolavaggio
9. Serbatoio sale
10. Vaschette detersivo e serbatoio brillante
11. Targhetto caratteristiche
12. Pannello comandi***

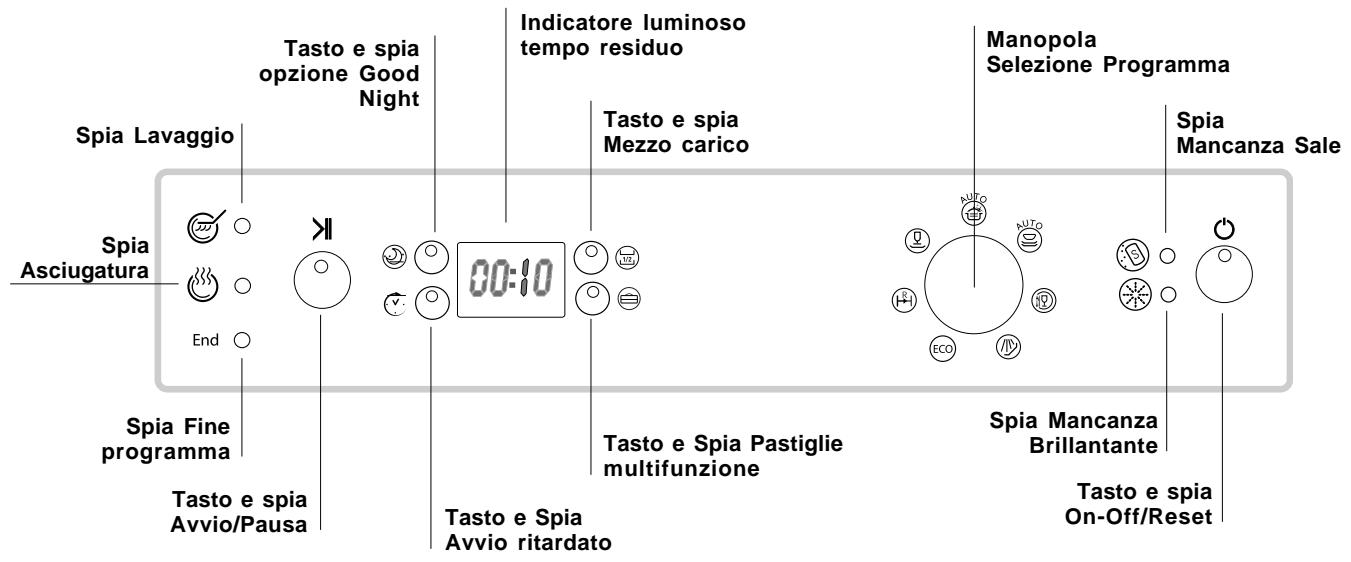

Pannello comandi

*** Solo sui modelli ad incasso totale
* Presente solo su alcuni modelli.
Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglia.

A Prima di caricare i cesti, eliminare delle stoviglia i residui di cibo e vuotare bicchieri e coppe dei liquidi rimasti.

Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

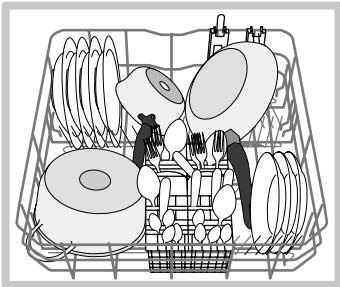

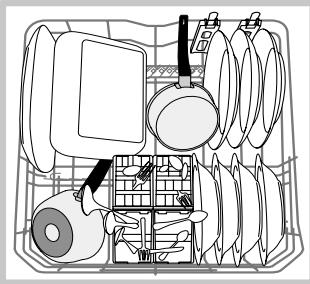

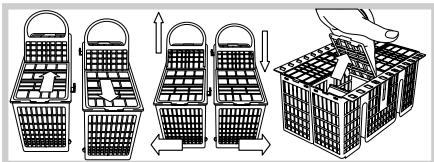

Cesto inferiore e cestino posate

Il cesto inferiore può contentere pentole, coperchi, piatti, insalatiere, posate ecc..Piatti e coperchi grandi vanno sistemat di preferenza ai lati del cesto.

Alcuni modelli di lavastoviglie, dispongono di settori reclinabili*, gli stessi si sono usare in posizione verticale per laSYSTEMAZione dei piatti oppure in posizione orizzontale per sistemare pentole, insalatiere e padelle.

Il cestino delle posate hanno accessuti in un erodimento. Il cestino non ccomponibile è l'artista, e non scomponibile è la seconda dei modelli di lavastoviglie. Il cestino non scomponibile è le nuove modelli di lavastoviglie.

Entrambi sono muniti di griglie superiori per una migliorie disposizione delle posate.

A I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cesto superiore in posizione orizzontale.

A Si consiglia l'utilizzo di stoviglie idonee al lavaggio in lavastoviglie.

• Presente solo in alcuni modelli. Variabili per numero e posizione.

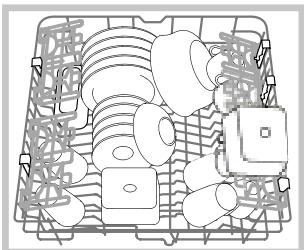

Cesto superiore

Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini, insalatiereasse.

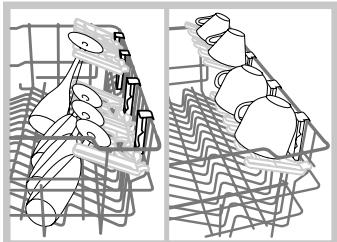

Ribaltine a posizione variable

Le ribaltine sono
posizionabili su due altezze differenti per ottimizzare la disposizione delle stoviglie
nello spazio del cesto. I calici
possono essere posizionati
stabilmente alle ribaltine,
inserendo lo stelo del
bicchiere nelle apposite

asole.

Alcuni modelli di lavastoviglie sono dotati di un vassoio scorrevole che può essere utilizzato per contenere posate di servizio o tazze di piccole dimensioni. Per migliorari prestazioni di lavaggio, evitare di caricare sotto al vassoio stoviglia ingombranti.

Regolare l'altezza del cesto superiore

Per agevolare la sistematicione delle stoviglie, è possibile sistemare il cesto superiore in posizione alta o bassa.

A E' preferibile regolare l'altezza del cesto superiore a CESTO VUOTO.

Non sollevare o abbassare MAI il cesto su un solo lato.

Apririe i fermi delle guide del cesto a destra e a sinistra ed estrarre il cesto; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare ancche le rotelle anteriors e chiudere i fermi (vedi figura).

Se il cesto è dotato di maniglie Dual Space* (vedi figura), estrarre il cesto superiore a fine corsa, impugnare le maniglie ai lati del cesto e muovero verso l'alto o verso il basso; lasciare ricadere il cesto accompagnandolo.

Stoviglie non adatte al lavaggio in lavastoviglie

• Oggetti di legno, con impugnatura in legno o in corno o con parti incollate.
• Oggetti di alluminio, rame, ottone, peltro o stagno.
• Stoviglie di plastica non termoresistente.
• Porcellane antiche o dipinte a mano.
• Argenteria antica. L'argenteria non antica cui invece essere lavata con un programma delicato e accertandosi che non sua a contatto con altri metalli.

Avviare la lavastoviglie

1. Aprire il rubinetto dell'acqua.

2. Premere il tasting ON-OFF: si sente un breve bip, tutte le spiè
   e il display si illuminano per alcuni secondi.

3. Aprière la porta e dosare il detersivo (vedi除去).
4. Caricare i cestelli (vedi Caricare i cestelli) e chiudere la porta.
5. Selezionare il programma ruotando la manopola SELEZIONE PROGRAMMA in senso orario: far coincide r la tacco sulla manopola con il numero o il symbolo del programma. La spia relativa al tasting AVVIO/ PAUSA pulsa.

6. Selezionare le opzioni di lavaggio (vedi a lato).

7. Avviare premendo il tasto Avvio/Pausa: un lungo bip avvisa dell'inizio del programma, si illumina la spia del lavaggio e viene visualizzato sul display il tempo residuo alla fine del ciclo.

8. Alla fine due bip brevi e uno lungo segnalano la fine del programma e si illumina la spia END (luce fissa). Spagnere l'apparecchio premendo il tasto ON-OFF, chiudere il rubinetto dell'acqua e staccare la spina alla presa di corrente.
9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cesti iniziando da quello inferiore.

- Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzato, la macchina si spegne automaticamente.

PROGRAMMI AUTO*:questo modello di lavastoviglie è dotato di un particolare sensore che può valutare il grado di sporco e impostare il lavaggio più efficente ed economico. La durata dei programmi autoroppa variare per l'intervento del sensore.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, perché appena iniziato: a lavaggio avviato, per cancellare ciclo di lavaggio spegnere la macchina con una pressione prolongata del tasting ON/OFF/Reset, riaccenderla con lo stesso tasting e selezionare nuovamente programmare opzioni desiderati.

Aggiungere alte stoviglie

Premere il tasto Avvio/Pausa, (la luce del tasto pulsa) Apire la porta facendo attenzione alla fuoriuscita di vapore e insertire le stoviglia. Premere il tasto Avvio/Pausa (luce fissa): il ciclo riprende dopo un bip prolongato.

Premendo il tasto Avvio/Pausa perMETTERe la macchina in
pausa, si interrompe sua il programma sua la Partenza
Ritardata se impostata.

In esta fase non si può essere il programma.

Interruzioni accidentali

Se durante il lavaggio si après la porta o si verifica

un'interruzione di corrente, il programma si interrompe.

Riprende dal punto in cui si era interrotto quando si chiude la

porto o torna la luce.

Caricare il detersivo

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l'ambiente.

A Utilizzare solo detersivo per lavastoviglie.
A NON UTILIZZARE detersivi per lavaggio a mano.
A Un utilizzo eccessivo di detersivo più lasciare residui di schiuma a fine ciclo.
A L'utilizzo delle pastiglie è consigliato solo nei modelli dove è presente l'opzione PASTIGLIE MULTIFUNZIONE.
A Le migliorari prestazioni di lavaggio ed asciugatura, si ottengono solo con l'utilizzo di detersivo in polvere, brillante liquido e sale.

vaschetta A: Detersivo per lavaggio

vaschetta B: Detersivo per prelimavaggio

1. Aprire il coperchio C premendo il pulsante D.

2. Dosare il detersivo consultando la Tabella dei programmi:

3. in polvere: vaschette A e B.

4. pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e

chiudere il coperchio; quando ne richiede 2, mettere la seconda sul fondo della vasca.

1. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.

Opzioni di lavaggio*

Le OPZIONI possono essere impostate, modificare o azzerate solo dopo aver scelto il programma di lavaggio e prima di aver premuto il tasto Avvio/Pausa.

Possono essere selezionate solo le opzioni compatibili al tipo di programma scelto. Se un'opzione non è compatible con il programma selezionato, (vedi tabella programmi) il led relativo lampeggia velocemente 3 volte e si sentono 2 bip brevi.

Se viene selezionata un'opzione incompatible con un'opzione precedentamente impostata, esta lampeggia 3 volte, emette 3 bip e si spegne, quando rimane accesa l'ultima impostazione scelta.

Per deselezionare un'opzione erroneamente impostata, premere di nuovo sul tasto corrispondente.

Opzione Good Night

Questo opzione aumento la silenzioso allaungando la durata dei programmi, ed è ideale perché permette di usfu rire della tariffa energetica notturna.

Dopo aver selezionato il programma, premere il tasto Opzione Good Night, l'accensione della spia ed un bip breve segnalano l'avvenuta selezione.

Per deselezionare I'opzione, ripremere sullo stesso tasto.

A L'opzione Good Night, non è compatible con l'opzione MEZZO CARICO.

Partenza ritadataata

É possible posticipare da 1 a 24 ore l'avvio del programma:

1. Dop a vser selezionato il programma di lavaggio desiderato ed altre eventuali opzioni, premere il tasto PARTENZA RITARDATA: la relativa spia si illumina. Con il medesimo tasto selezionare quando si desidera far iniziare il ciclo di lavaggio (da 1 a 24 ore).
2. Confermare la scelta con il tasto Avvio/Pausa edavrì inizio il conto alla rovescia, il ritardo selezionato lampeggia ed il tasto Avvio/Pausa smette di pulsare (luce fissa).
3. A tempo scaduto si除去 un bip lungo, la spia della PARTENZA RITARDATA si spegne, e il programma si avvia. Per de selezionare la PARTENZA RITARDATA, premere il tasto PARTENZA RITARDATA sono alla visualizzazione di OFF.
   Non è possibile impostare l'Avvio Ritardato a ciclo avviato.

Mezzo carico cesto superiore

Se le stoviglia sono poche, si può effettuire il mezzo carico risparmiando acqua, energia e detersivo. Selezionare il programma, premere il tasto MEZZO CARICO: la spia si illumina e si attiva il lavaggio solo sul cesto superiore.

A Ricordarsi di caricare le stoviglie solo sul cesto superiore e di dimezzare la quantità di detersivo.
A E'preferabileutilizzaredetersivo in polvere.
A Questa opzione non è disponibile con il programma: Rapido.

Pastiglie Multifunzione (Tabs)

Con esta opzione viene ottimizzato il risultato di lavaggio edosciugatura.

Quando si usano le pastiglie multifunzione premere il tasto

PASTIGLIE MULTIFUNZIONE, la relativa spia si illumina.

L'opzione "Pastiglie Multifunzione", comporta

l'allungamento del programma.

A L'opzione PASTIGLIE MULTIFUNZIONE rimane
impostata alle successive accensioni della macchina se non deselezionata.
A L'utilizzo delle pastiglie è consigliato solo dove è presente l'opzione PASTIGLIE MULTIFUNZIONE.
A Questa opzione è sconsigliata con i programmi che non prevedono l'uso delle pastiglie multifunzione (vedi tabella delle opzioni).

Tabella Opzioni	A	B	C	D
	Avvio Ritardato	Mezzo Carico	Pastiglie Multifunz.	Good Night
Auto Super Wash	SI	SI	SI	No
Auto Normale	SI	SI	SI	SI
Quotidiano	SI	SI	SI	No
Ammollo	SI	SI	No	No
Eco	SI	SI	SI	SI
Rapido 25'	SI	No	SI	No
Delicati	SI	SI	SI	No

A Per le OPZIONI consultare la tabella Opzioni presente nella pagina dell'Avvio e Utilizzo.
Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.
A Se le stoviglie sono peu sporche o sono state sciacquate precedentemente quello l'acqua, ridurre sensibilmente la dose del detersivo.

Indicazioni per la scelta dei programmi	Programma	Detersivo (A) = vaschetta A (B) = vaschetta B			Programmi che prevedono l'asciugatura	Opzioni	Durata del programma (toleranza ±10%) Hrs. Min.
		polvere	liquido	pastiglie
Stoviglia e pentole molto sporche (da non usare per peszi delicati).	Super Wash	35 g (A)	35 ml (A)	1 (A)	Si	A-B-C	2:25'
Stoviglia e pentole normalmente sporche. Programma standard giornaliero.	Normale	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Si	A-B-C-D	1:50'
Sporco quotidiano in quantità limitata. (4 coperti + 1 pentola + 1 padella).	Quotidiano	25 g (A)	25 ml (A)	1 (A)	No	A-B-C	1:00'
Lavaggio preliminare in attesa di completare il carico al pasto successivo.	Ammollo	No	No	No	No	A-B	0:08'
Lavaggio ecologico a bassi consumi energetici, adatto a stoviglia e pentole.	Eco*	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Si	A-B-C-D	2:55'
Ciclo economico e veloce da utilizzato per stoviglia molto sporche, subito dopo l'uso. (2 piatti +2 bicchieri +4 posate +1 pentola + 1 padellino)	Rapidò 25'	25 g (A)	25 ml (A)	1 (A)	No	A-C	0:25'
Ciclo economico e veloce per stoviglia delicate, più sensibili alle alte temperature, subito dopo l'uso. (calici nel cesto superiore + piatti delicati, nel cesto inferiore).	Delicati	35 g (A)	35 ml (A)	1 (A)	Si	A-B-C	1:30'

Note:

le migliorie prestazioni dei programmi "Quotidiano e Rapido", si ottengono preferibilmente rispetto il numero di coperti specificati.

• Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consumo di energia ed in più è rispettoso con l'ambiente.

Not a per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all'indirizzo:

Per facilitare il dosaggio del detersivo è bene sapere che:

1 cucchiato da cucina = 15 g. di polvere = 15 ml di liquido circa. - 1 cucchiato da cucina = 5 g.di polvere = 5 ml di liquido circa

A Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano. Seguire leindicazioni riportate sulla confezione.
A Se si usa un prodotto multifunzione, non è necessario aggiungere brillantante, si consiglia invece di aggiungere sale, specie se l'acqua è dura o molto dura.Seguire leindicazioni riportate sulla confezione.
Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE e MANCANZA BRILLANTANTE rimangano accese.

Caricare il brillantante

Il brillante facilita l'asciugatura delle stoviglie facendo scivolare l'acqua alla superficie, casi che non rimangano striature o macchie. Il serbatoio del brillante va riempito:

• quando sul pannello si accende la spia MANCANZA BRILLANTANTE*

1. Aprire il serbatoio ruotando il tappo (G) in senso antiorario.
2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.
3. Riavvitare il tappo.

Non versare MAI il brillantante direttamente all'interno dellaVASCA.

Regalore la dose di brillantante

Se non si è soddisfatti del risultato dell'asciugatura, è possibile regolare la dose di brillantante. Con un cacciavitte girare il regolatore (F) scegliendo tra 6 positizioni (la regolazione di fabbrica è sul 4):

• se sulle stoviglie ci sono striature, girare verso i numero bassi (1-3).
• se ci sono goce d'acqua o macchie di calcare girare versusi numeri alto (4-6).

Impostazione durezza dell'acqua

Ogni lavastoviglie è corredata di un dolcificatore dell'acqua che, utilizzato del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie.

Questa lavastoviglie, consente una regolazione che riduce l'inquinamento ed ottimizza le prestazioni di lavaggio in funzione della durezza dell'acqua. Il dato è reperibile presso l'Ente erogatore dell'acqua potabile.

• Spagnere la macchina con il tasto ON/OFF e aprire la porta.
  -Posizione la manopola SELECTIONE PROGRAMMA prima sul 1^ programmà ed in succesione sul 5^ programmà, nuovamente sul 1^ e ancora sul 5^ .

Accendere la macchina con il tasto ON/OFF; dopo un breve segnale acustico, il display visualizza il livello di direzza impostato dell'acqua (il decalcificatore è impostato alla fabbrica sul livello 3).), e la spia Start/Pausa pulsa.

Ruotare la manopola SELECTIONE PROGRAMMA (ad agli programma corrisponde un livello di durezza) e

posicionarla sul livello prescelto. Il display visualizzera il valore della durezza dell'acqua. (1-2-3-4-5* Vedi tabella durezza acqua).

Es.: durezza livello 1 (visualizzazione display 1); durezza livello 2 (visualizzazione display 2); durezza livello 3 (visualizzazione display 3); ecc... ecc. fino ad un massimo di 5^ livelli.

• Per uscire alla funzione attendere alcuni secondi o premere un tasting delle opzioni* o spegnere la macchina con il tasting

ON/OFF

Se si utilizzato le pastiglie multifunzione, riempire comunique il serbatoio del sale.

Tabella Durezze Acqua				Autonomia media** containitore sale
livello	°dH	°fH	mmol/l	mesi
1	0 - 6	0 - 10	0 - 1	7 mesi
2	6 - 11	11 - 20	1,1 - 2	5 mesi
3	12 - 17	21 - 30	2,1 - 3	3 mesi
4	17 - 34	31 - 60	3,1 - 6	2 mesi
5*	34 - 50	61 - 90	6,1 - 9	2/3 settimane
Da 0°f a 10°f si consiglia di non utilizzato sale. * con impostazione 5 la durata più prolongarsi. ** con 1 lavaggio al giorno

(°dH = durezza in gradi tedeschi - °fH = durezza in gradi francesi - mmol/l = millimol/litro)

Caricare il sale rigenerante

Per avere buoni risultati di lavaggio è indispensableere verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall'acqua, evitando che si depositi sulstoviglie.

Il serbatoio del sale è posto nella parte inferiore della lavastoviglia (vedi Descrizione) e va riempito:

• quando il galleggiante verde* non è visible osservando il tazzo del sale;
• quando sul pannello si accende la spia MANCANZA SALE*

1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.
2. Solo per il primo utilizzato: riempire il serbatoio di acqua fino al bordo.
3. Posizione r'imbuto* (vedi figura) e

riempire il serbatoio di sale fino al bordo (circa 1 kg); è normale che trabocchi un po' d'accua.

1. Togliere l'imbuto, eliminare i residui di sale dall'imbocco; sciacquare l tappo sotto l'acqua corrente prima di avvitarlo, disponendolo a testa in giu e facendo defluire l'acqua dalle quattro fessure disposte a stella nella parte inferiore del tappo. (tappo con galleggiante verde)

E' consigliabile effettuare questa operazione ad agli caricamento del sale.

Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolificatore).

A. Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione saliva traboccata dal contentatore del sale.

• Presente solo su alcuni modelli.

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio per eliminare il pericolo di perdite.
• Staccare la spina dalla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.
• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.
• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviterannoosi ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può succeedere che residui di cibo si attacchinoagli irroratori e ostruiscano i fori da cui esce l'acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico.

I due irroratori, sono entrambi smontabili.

Per smontare l'irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L'irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta versuso l'alto.

L'irroratore inferiore si smonta facendo pressione sulle linguette poste ai lati e tirandolo verso l'alto.

Pulizia del filtro entrata acqua*

Se i tubi dellacqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare lallacciamento, far scorrere lacqua fino a che diventi limpida e sua priva di impurit. Senza esta precauzione, c'è il rischio che il punto dove entra l'acqua si intasi, danneggiano la lavastoviglie.

Periodicamente, pulire il filtro entrata acqua posizionato all'uscita del rubinetto.

• Chiudere il rubinetto dell'accqua.
• Svitare l'estremità del tubo di carico acqua, togliere il filtrò e pulirlo delicatamente fatto un getto di acqua corrente.
• Inserire nuovamente il filtro e avvitare il tubo.

Pulire i filtri

Il gruppo filtrante è formato da tre filtri che puliscono l'acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

Pulire i filtri con regolarita.
La lavastoviglia non deve essere usataswana filtri o con!.
falto sganciato.
- Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguito le istruzioni fatto riportate:
1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo (fig. 1).
2. Estrarre il bicchierechio B facendo una leggera pressione sulle alette laterali (Fig. 2);
3. Sfilare il piatto filtering inox A. (fig. 3).
4. Ispezionare il pozzetto ed eliminare eventuali residui di cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4).

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell'acqua.
• Lasciare socchiusa la porta.

• Al rientro, fare un lavaggio a vuoto.

• Presente solo su alcuni modelli.

A L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• Questo elettrodomestico non può essere usato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non venga loro fornita supervisione o istruzioni riguardanti l'uso da una persona responsable della loro sicurezza.
• É nécessaria la supervisione di un adulto per evitare che i bambini giochno con l'elettrodomestico.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per il lavaggio delle stoviglia a uso domestico, solo da personne adulte e secondo le istruzioni riportate in quello libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
  Non toccare la lavastoviglie a piedi nudi.
• Non staccare la spina alla presa della corrente tirando il cavo, pensi afferrando la spina.
• É necessario chiudere il rubinetto dell'acqua e staccare la spina dalla presa della corrente prima di effettuare operazioni di pulizia e manutenzione.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
  Non toccare mai la resistenza.
  Non appoggiarsi o sedersi sulla porta aperta: l'apparecchio potrebbe ribaltarsi.
• La porta non deve essere tenuta nella posizione aperta perché può rappresentare il pericolo di inciampare.
• Tenere il detersivo e il brillantante fuori alla portata dei bambini.
  Gli imballaggi non sono glucattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a piano carico. In attesa che la macchina sia piena, prevenir i cattivi odori con il ciclo Ammollo (vedi Programmi).
• Selezionale un programma adatto al tipo di stoviglie e al grado di sporco consultando la Tabella dei programmi: - per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua. - se il carico è ridotto attivare l'opzione Mezzo carico* (vedi Avvio e utilizzato).
• Se il proprio contratto di erogazione dell'energia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L'opzione Avvio ritardato (vedi Avvio e utilizzato) cui auture a organizzare i lavaggi in tal senso.

Detersivi sansa fosfati, sansa cloro e contententi enzimi

• Si consiglia vivamente di usare i detersivi perché fosfati e essere cloro che sono i più indicati per la tutela dell'ambiente.
• Gli enzimi sviluppano un'azione particolarmente efficace con temperature prossime ai 50^ , per cui con i detersivi con enzimi si possono impostare lavaggi aasse temperature e ottenere gli stessi risultati che si avrebbero a 65^ .
• Dosare bene il detersivo in base alle indicazioni del produttore, alla durezza dell'acqua, al grado di sporco e alla quantità di stoviglia per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura.

Qualora l'apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi all'Assistenza.

Anomalie:	Possibili cause / Soluzione:
La lavastoviglie non parte o non risponde ai comandi	• Spagnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma. • La spina non è ben inserita nella presa di corrente. • La porta della lavastoviglie non è ben chiusa.
La porta non si chiude	• La serratura è scattata; spingere enericiamente la porta fino a sentire il "clack".
La lavastoviglie non scarica acqua.	• Il programma non è ancora terminato. • Il tubo di scarico dell'acqua è piegato (vedi Installazione). • Lo scarico del lavello è ostruito. • Il filtrò è intasato da residui di cibo.
La lavastoviglie fa rumore.	• Le stoviglie sbattono tra loro o contro gli irroratori. • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato).
Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.	• Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell'acqua (vedi Brilliantante e sale). • Il tappo del serbatoio del sale non è chiuso bene. • Il brillantante è esaurito o il dosaggio è insufficiente.
Su stoviglie e bicchieri ci sono striature o sfumature bluastre.	• Il dosaggio del brillantante è effecssivo.
Le stoviglie sono molto asciutte.	• è stato selezionato un programma sensa asciugatura. • Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brilliantante e sale). • La regolazione del brillantante non è adeguata. • Le stoviglie sono in materia antiaderente o in plastica.
Le stoviglie non sono pulite.	• I cestelli sono troppo carichi (vedi Caricare i cestelli). • Le stoviglie non sono sistmate bene. • Gli irroratori non sono liberi di ruotare. • Il programma di lavaggio è troppo blando (vedi Programmi). • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato). • Il tappo delibrantante non è stato chiuso correttamente. • Il filtrò è sporco o intasato (vedi Manutenzione e cura). • Manca il sale rigenerante (vedi Brilliantante e sale).
La lavastoviglie non carica acqua - Allarme rubinetto chiuso. (si sentono dei brevi bip)* (lampeggia la spia ON/OFF e il display visualizza A 6).	• Manca l'accua nella rete idrica. • Il tubo di carico dell'acqua è piegato (vedi Installazione). • Apire il rubinetto e l'apprecchio si avviabero pochi minuti. • L'apprecchio si è bloccato perché non si è intervenuti al suono dei bip. Spagnere la macchina con il tasto ON/OFF, apire il rubinetto e dato 20 secondi riaccendere premendo lo quello tasto. Riprogrammare la macchina e riavviare.
Allarme al tubo di carico dell'acqua/Fitrino entrata acqua intasato. (lampeggia la spia ON/OFF e il display visualizza A 7)	• Spagnere la macchina premendo il tasto ON/OFF. Chiudere il rubinetto dell'accua per evitare allagamenti, staccare la spina della corrente. Controllare che il filtrò entrata acqua non sia intasato da impurità. (vedere capitolo "Manutenzione e Cura")

• Presente solo su alcuni modelli.
