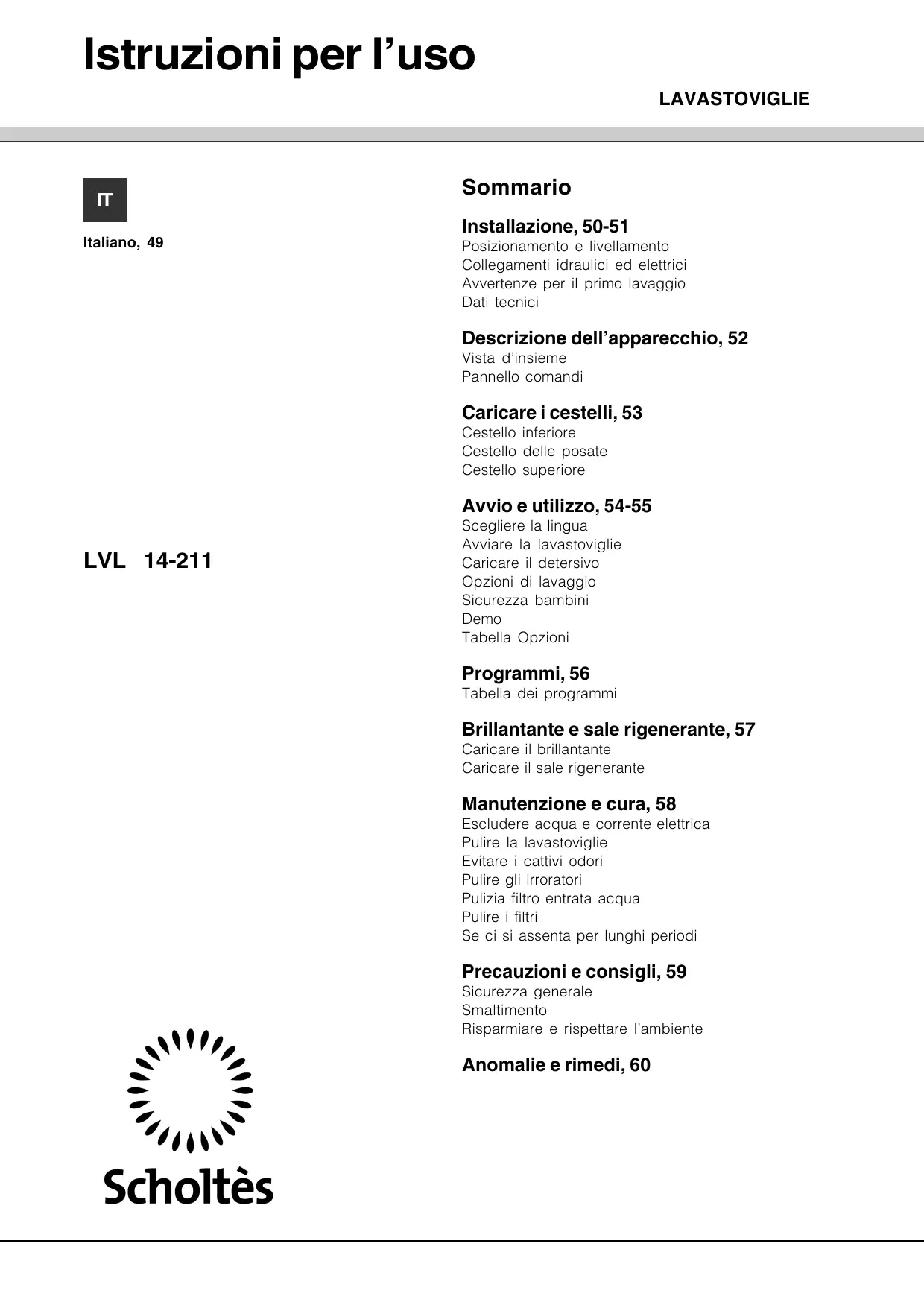

MANUALE UTENTE LVL 14-211 IX SCHOLTES

Installazione, 50-51

Posizionamento e livellamento
Collegamenti idraulici ed elettrici
Avvertenze per il primo lavaggio
Dati tecnici

Descrizione dell'apparecchio, 52

Vista d'insieme Pannello comandi

Caricare i cestelli, 53

Cestello inferiore
Cestello delle posate
Cestello superiore

Avvioeutilizzato,54-55

Scegliere la lingua
Avviare la lavastoviglie
Caricare il detersivo
Opzioni di lavaggio
Sicurezza bambini
Demo
Tabella Opzioni

Programmi, 56

Tabella dei programmi

Brillantante sale rigenerante, 57

Caricare il brillantante Caricare il sale rigenerante

Manutenzione e cura, 58

Escludere acqua e corrente elettrica
Pulire la lavastoviglie
Evitare i cattivi odori
Pulire gli irroratori
Pulizia filtrlo entrata acqua
Pulire i filtri
Se ci si assenta per lunghi periodi

Precauzioni e consigli, 59

Sicurezza generale Smaltimento Risparmiare e rispetto l'ambiente

Anomalie erimedi, 60

A è importante conservare quello libretto per poterlo consultare in anni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.
A Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
In caso di trasloco tenere l'apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriorie.

Posizionamento e livellamento

1. Disimballare l'apparecchio e controllare che non abbia subito danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.
2. Sistemare la lavastoviglie facendoaderire i bianchi o lo schienale ai mobili adiacenti o alla parete. L'apparecchio piùanche assere incassatoippo a un piano di lavoro continu (vedi foglio di Montaggio).
3. Posizionale la lavastoviglie su un pavimento piano e rigido. Compensare le irregularità svitando o avvitando i piedini anteriors finché l'apparecchio non sia orizzontale. Un accurato livellamento da stabilità ed evita vibrazioni, rumori e spostamenti.
   4^ . Per regolare l'altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale aperture 8 mm., girando in senso orario per augmentare l'altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione)

Collegamenti idraulici ed elettrici

A L'adattamento degli impianti elettrici e idraulici per l'installazione deve essere eseguito solo da personale qualificato.
A La lavastoviglia non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.
A L'apparecchio deve essere collegato alla rete di distribuzione dell'acqua utilizzato tubi nuovi. Non riutilizzare i vecchi tubi.

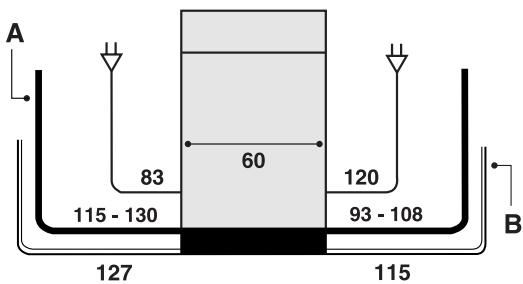

I tubi di carico (A) e di scarico (B) dell'acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliorare installmente (vedi figura).

Collegamento del tubo di carico dell'acqua

• A una presa d'acqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere l'acqua finché non sia limpida affinché le eventuali impurità non intasino l'apparecchio.
• A una presa d'acqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie cui sono essere alimentata con acqua calda di rete purché non superi la temperatura di 60^ . Avvitare il tubo al rubinetto come descririto per la presa d'acqua fredda.

A Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o a un technician autorizzato (vedi Assistenza).
La pressione dell'acqua deve essere compresa nei valori riportati alla tabella Dati tecnici (vedi a lato).
A Fare attenuatione che nel tubo non ci siano né pieghe né strozzature.

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglia:
- è dotata di un sistema che interrompe l'ingresso dell'acqua nel caso di anomalie o di perdite dall'interno.

Alcuni modelli sono dotati di un dispositivo supplementare di sicurezza New Acqua Stop*, che garantisce l'antiallagamentoanche in caso di rottura del tubo di alimentazione.

ATTENZIONE: TENSIONE PERICOLOSA!

Il tubo di carico dell'accqua, non delve in nessun caso,
essere tagliato in quanto contiene parti quello.

• Presente solo su alcuni modelli.

Collegamento del tubo di scarico dell'accua

Collegare il tubo di scarico, alla piegarlo, a una conduttura di scarico con diametro minimo di 4 cm. Oppure appoggiarlo al bordo di un lavandino o di una vasca; l'estremità libera del tubo di scarico non dever rimanere immersa nell'acqua.

Lo speciale gomito* in plastica
agevola una系統azione
ottimale: fissare saldamente il
gomito al muro per evitare che il
tubo si nuova e versi l'acqua fuori
dallo scarico.
La parte del tubo contrassegnata
con la lettera A delve essere a

un'altezza compresa tra 40 e 100 cm da terra (vedi figura).

A E sconsigliato usare tubi di prolunga.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technician autorizzato (vedi Assistenza); non usare prolonghe o prese multiple.

Ad appearecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilemente raggiungibili.
A Il cavo non deve subire piegature o compressioni.
A Se il cavo di alimentazione è danneggiato, delve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenir agli rischio. (Vedi Assistenza)
L'Azienda declina agli responsabilità qualora queste norme non vengano rispettate.

Striscia anticonduensa*

Dopo aver incassato la lavastoviglie après la porta e incollare la striscia adesiva trasparente sotto al ripiano in legno per proteggerlo alla eventuale condensa.

Avvertenze per il primo lavaggio

Dopo l'installazione, immediatamente prima del primo lavaggio, riempire completamente d'acqua il serbatoio del sale e solo dopo aggiungere circa 1 Kg di sale (vedi capitolo Brillantante e sale rigenerante): è normale che l'acqua trabocchi. Selezionare il grado di durezza dell'acqua (vedi capitolo Brillantante e sale rigenerante). Dop o il caricamento del sale il messaggio MANCA IL SALE si spegne.

Il mancato riempimento del contentatore del sale, più provocare il danneggiamento del dolcificatore dell'acqua e dell'elemento riscaldante.

Dati Tecnici
Dimensioni	Larghezza cm. 59,5 Altezza cm. 82 Profondità cm. 57
Capacità	14 coperti standard
Pressione acqua alimentazione	0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi
Tensione di alimentazione	vedi targhetta caratteristiche
Potenza totale assorbita	vedi targhetta caratteristiche
Fusibile	vedi targhetta caratteristiche
CE PG AIO77	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/CE del 16/01/2007 (Bassa Tensione) e successive modifiche -89/336/EEC del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni -97/17/EC (Etichettatura) -2002/96/CE

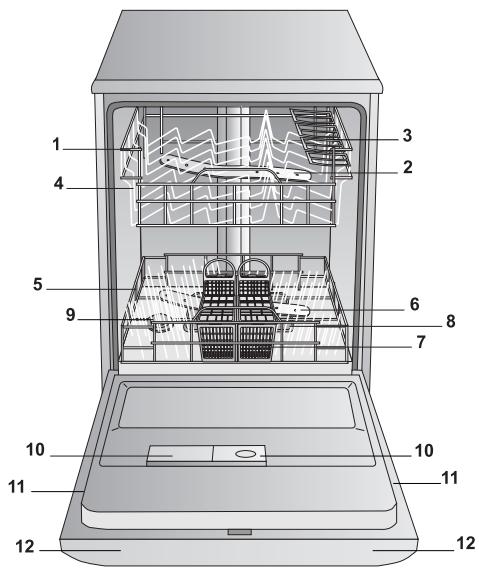

Vista d'insieme

1. Cestello superiore
2. Irroratore superiore
3. Ribaltine
4. Regolatore altezza cestello
5. Cestello inferiore
6. Irroratore inferiore
7. Cestello posate
8. Filtrolavaggio
9. Serbatoio sale
10. Vaschette detersivo e serbatoio brillante
11. Targhetto caratteristiche
12. Pannello comandi***

Pannello comandi

DISPLAY: consultare la guida rapida allegata alla documentazione.

*** Solo sui modelli ad incasso totale
* Presente solo su alcuni modelli.
Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

A Prima di caricare i cesti, eliminare delle stoviglia i residui di cibo e vuotare bicchieri e coppe dei liquidi rimasti.

Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

Cesto inferiore

Il cesto inferiore può contentere pentole, coperchi, piatti, insalatiere, posate ecc..secondo gli Esempi di caricamento. Piatti e coperchi grandi vanno sistematii di preferenza ai lati del cesto, facendo attenzione a non bloccare la rotazione dell'irroratore superiore.

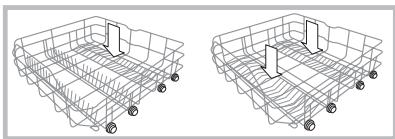

Alcuni modelli di lavastoviglie, dispongono di settori reclinabili*, gli stessi si possono usare in

posizione verticale per la sistematicione dei piatti oppure in posizione orizzontale per sistemare pentole e insalatiere.

Cestino delle posate

Il cestino delle posate hanno accessuti in un erio. Il cestino non ccomponibile, scomponibile, scorrevole. Il cestino non scomponibile deve essere positatorio solo nella parte anteriore del cesto inferiore.

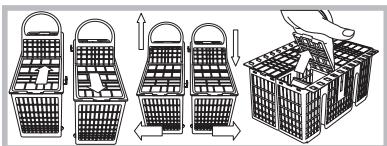

Il cestino scomponibile
può essere separato in
due parti, soluzione
indicata quando si
esegue un lavaggio a

mezzo carico (sui mod. provvisti di tale opzione), può essere scorrevole,cioè posizionato in qualsiasi punto del cesto inferiore facendolo scorrere tra gli inserti fissi o reclinabili.

• Sono muniti di ribaltine scorrevoli che consentono una sistematicione migliorare delle posate.

I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cesto superiore in positioninge orizzontale.

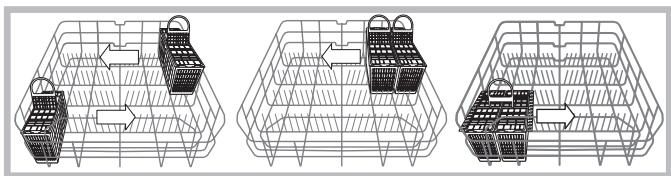

Esempi di posizionamento dei cestini posate

Cesto superiore

Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da te e caffe, piattini, insalatiere basse, padelle, pentole basse poco sporche, secondo gli Esempi di caricamento.

• Tazze e tazzine, coltelli lunghi e acuminati, posate di servizio: posizionarli sulle ribaltine**.

Ribaltine ad inclinazione variabile

• L'inclinazione consente di acquistare maggiore spazio nel cesto superiore, di posizionare calici con steli di lunghezza diversa e di migliorare le prestazioni di asciugatura.

Inclinazione A

Inclinazione B

Inclinazione C

• Sollevare la ribaltina, farla scorrere leggermente e posizionarla nell'inclinazione desiderata.

Regolare l'altezza del cesto superiore

Per agevolare la sistematicione delle stoviglie, è possibile sistemare il cesto superiore in posizione alta o bassa.

A E' preferibile regolare l'altezza del cesto superiore a CESTO VUOTO.

Non sollevare o abbassare MAI il cesto su un solo lato.

Aprire i fermi delle guide del cesto a destra e a sinistra ed estrarre il cesto; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare ancche le rotelle anteriori e chiudere i fermi (vedi figura).

Se il cesto è dotato di maniglie Dual Space* (vedi figura), estrarre il cesto superiore a fine corsa, impugnare le maniglie ai lati del cesto e muovero verso l'alto o verso il basso; lasciare ricadere il cesto accompagnandolo.

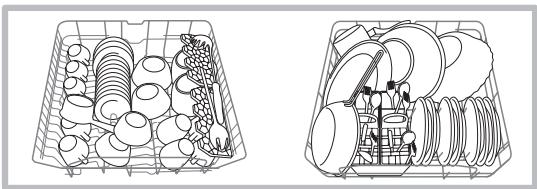

Esempi di caricamento cesto superiore/inferiore

Stoviglie non adatte al lavaggio in lavastoviglie

• Oggetti di legno, con impugnatura in legno o in corno o con parti incollate.
• Oggetti di alluminio, rame, ottone, peltro o stagno.
• Stoviglie di plastica non termoresistente.
• Porcellane antiche o dipinte a mano.
• Argenteria antica. L'argenteria non antica può essere essere lavata con un programma delicato e accertandosi che non sia a contatto con altri metalli.

Si consiglia l'utilizzo di stoviglia idonee al lavaggio in lavastoviglia.

• Presente solo in alcuni modelli.
  **Variabili per numero e posizione.

Prima accensione

Scegliere la lingua

Premere il symbolo ON/OFF, si sente un bip breve, il display visualizza la lista delle lingue.

Scorrere con le freccce GIU'/SU, le lingue fino a quella desiderata, premere il symbolo OK per confermare la scelta.

Ad agli accensione successiva alla prima,la lavastoviglie visualizzerà la lista dei programmi.

E' possibile modificare la linguaancheafterla prima accensionepremendo per tre volte il significo P.

Dopo aver selezionato la lingua è possibile scegliere se attivare o disattivare il TONO. Premere il symbolo OK (si) o OK (no) per confermare la scelta.

Se si selezione e si conferma ESCI o si preme il symbolo P si entra direttamente nella lista dei programmi di lavaggio.

Avviare la lavastoviglie

1. Aprire il rubinetto dell'acqua.
2. Aprière la porte e caricare i cestelli (vedi Caricare i Cestelli).
3. Dosare il detersivo (vedi a lato) e chiudere la porta.
4. Premere il symbolo ON/OFF, il display si illumina e visualizzata la lista dei programmi.
5. Con le freccce GIU'/SU, selezionare il programma desiderato in base alle stoviglie, e al loro grado di sporco (vedi Tabella Programmi).
6. Premere OK per confirmare la scelta.
7. Se non si desidera impostare nessuna opzione (vedi Opzioni di Lavaggio*), premere il symbolo START/PAUSE, un bip breve seguito da uno lungo segnala l'inizio del programma e il display visualizza quello rettangoli, quelli pieni indicano le fasi che verranno eseguite in quel ciclo:

Prelavaggio, Lavaggio Risciacquo, Asciugatura.

1. Al terme del programma di lavaggio si sentono 2 "bip" breve seguiti da uno lungo e compare sul display la scritta CICLO TERMINATO.

2. Spagnere l'apparecchio premendo il symbolo ON/OFF e chiudere il rubinetto dell'acqua.

3. Aprire la porta e aspettore alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi.

Scaricare i cestelli iniziando da quello inferiore.

A - Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzato, la macchina si spegne automaticamente.

A PROGRAMMI AUTO*:questo modello di lavastoviglie è dotato di un particolare sensore che può valutare il grado di sporco e impostare il lavaggio più efficente ed economico.

La durata dei programmi auto potrà variare per l'intervento del sensore.

Modificare un programme in corso

Se si è selezionato un programma sbagliato è possibile modificarloPTHRCHE APPENDA INIZIATO.

A lavaggio avviato, perambiare ciclo di lavaggio specnere e riaccendere la macchina con il significolo ON/OFF e selezionare nuovamente programma e opzioni desiderati.

Aggiungere alte stoviglie

Premere il symbolo START/PAUSE, si sente un bip breve e sul display compare la scritta CICLO IN PAUSA. Aprire la porta facendo attenzione alla fuoriuscita di vapore e insertire le stoviglia. Premere il symbolo START/PAUSE: il ciclo riprende dopo un bip prolongato.

Premendo il symbolo START/PAUSE si interrompe sua il programma sua l'Avvio Ritardato se impostato.

In esta fase non sicouldiarielprogramma.

Interruzioni accidentali

Se durante il lavaggio si après la porta o si verifica un'interruzione di corrente si interrompe il programma di lavaggio e l'Avvio Ritudato se impostato. Aprendo la porta il display visualizza la scritta CICLO IN PAUSA che si alterna al testo CHIUDI LA PORTA PER RIAVVIARE.

Con l'interruzione di corrente il display si spegne. Il lavaggio riprenderà a corrente ripristinata.

Caricare il detersivo

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l'ambiente.

Utilizzare solo detersivo per lavastoviglie.
A NON UTILIZZARE detersivi per lavaggio a mano.
A Un utilizzo eccessivo di detersivo più lasciare residui di schiuma a fine ciclo.
A L'utilizzo delle pastiglie è consigliato solo nei modelli dove è presente l'opzione PASTIGLIE MULTIFUNZIONE.
A Le migliorari prestazioni di lavaggio ed asciugatura, si ottengono solo con l'utilizzo di detersivo in polvere, brillante liquido e sale.

vaschetta A: Detersivo per lavaggio

vaschetta B: Detersivo per prelavaggio

1. Aprire il coperchio C premendo il pulsante D.
2. Dosare il detersivo consultando la Tabella dei programmi.
3. in polvere: vaschette A e B.
4. pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il

coperchio; quando ne richiede 2, mettere la seconda sul fondo della vasca.

1. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.

2. Presente solo su alcuni modelli.

Opzioni di lavaggio

A Le OPZIONI possono essere impostate, modificare o azzerate solo dopo aver scelto e confermato con il symbolo OK il programma di lavaggio e prima di aver premuto il symbolo START/PAUSE.
Sul display, verranno visualizzate solo le opzioni compatibili al tipo di programma selezionato.

1. D再也没有 selezionato e confirmato con OK il programma, premere il symbolo OPZIONI, sul display compare il MENU' delle opzioni.
   2.Con le freccce GIU'/SU, selezionare l'opzione desiderata.
   3.Premere il symbolo OK per confermare la scelta.

Ripetere le operazioni ai punti 2 e 3, qualora si vogliano selezionare ulteriori opzioni.

Per uscire dal menu delle opzioni ripremere il significolo OPZIONI.

Premere START/PAUSE, un lungo bip avvisa che il programma è iniziato.

Avvio ritardato

É possible posticipare da1 a 24 ore l'avio del programma:

1. Dopo aver selezionato il programma di lavaggio desiderato ed altre eventuali opzioni, premere il symbolo AVVIO RITARDATO.
2. Con le freccé GIU'/SU, scorrere per selezionare il momento in cui si desidera far iniziare il ciclo di lavaggio

Premere OK per confirmare la scelta.

1. Premendo il symbolo START/PAUSE, il display visualizzera l'inizio del conto alla rovescia e comparirà la scritta CICLO IN ATTESA.
2. A tempo scaduto si sente un bip lungo, il programma si avvia e sul display viene visualizzato il tempo residuo alla fine del programma.
   Per modificare il tempo selezionato, ripremere il symbolo AVVIO RITARDATO; con le freccce GIU'/SU è possibile augmentare o ridurre o azzerare l'avvio ritardato.
   A Non è possibile impostare l'Avvio Ritardato a ciclo avviato.

Sicurezza bambini

E' possibile insere il blocco tasti sua lavastoviglie spenta che a ciclo avviato.

Per bloccare il pannello comandi, premere il symbolo

"CHIAVE", premere OK per confermare la scelta, un bip breve avvisa della sua attivazione. Per sbloccare, premere nuovamente il significolo CHIAVE e confermare premendo OK.

Modalità Demo*

Se all'accensione della lavastoviglie compare la scritta DEMO ON, alternato al nome del ciclo, indica che è attivo un programma dimostrativo.

Per disattivarlo occorre premere in sequenza i symboli ON/OFF, FRECCIA SU.

Sul display comparirà la scritta DEMO OFF.

Mezzo carico cesto superiore o inferiore

Con l'opzione del Mezzo Carico, è possibile scegliere di effettuare il lavaggio sul cesto superiore o inferiore. Evidenziata l'opzione, premendo una o due volte il symbolo OK, si selezionano rispettivamente il lavaggio sul cesto superiore o sul cesto inferiore, premendo tre volte il symbolo OK si deselezionale l'opzione.

A Ricordarsi di caricare le stoviglie solo sul cesto selezionato e di dimezzare la quantità di detersivo.
A E' preferabile utilizzato detersivo in polvere.
A Questa opzione non è disponibile con il programma: Rapido e Lavaggio Duo.

Pastiglie ed Extra Asciugatura

Con l'opzione PASTIGLIE viene ottimizzato il risultato di lavaggio ed asciugatura.

Con l'opzione EXTRA ASCIUGATURA viene ottimizzato il risultato di asciugatura delle stoviglie.

A L'opzione PASTIGLIE, una volta impostata, rimane in memoriaanche per i clici successivi salvo non venga opportunistamente deselezionata.
A L'opzione PASTIGLIE è sconsigliata con i programmi che non prevedono l'uso delle pastiglie multifunzione (vedi tabella delle opzioni).
A Se è stata scelta l'opzione PASTIGLIE o EXTRA ASCIUGATURA, il tempo complessivo del programma durà più a lungo.
A L'opzione Pastiglie non è disponibile con i programmi: Ammollo, Speciale ospiti
A L'opzione Extra asciugatura non è disponibile con il programma: Rapido e Ammollo.

Tabella Opzioni	A	B	C	D
	Avvio Ritardato	Mezzo Carico	Pastiglie Multifunz.	Extra asciugatura
Auto Super Wash	SI	SI	SI	Si
Auto Normale	SI	SI	SI	SI
Auto Bio	SI	SI	SI	Si
Rapidò	SI	No	SI	No
Ammolò	SI	SI	No	No
Cristalli	SI	SI	SI	SI
Speciale Ospiti	SI	SI	No	SI
Lavaggio Duo	SI	No	SI	SI

A Per le OPZIONI consultare la tabella Opzioni presente nella pagina dell'Avvio e Utilizzo.
A Se le stoviglie sono peu sporche o sono state sciacquate precedentamente molto l'acqua, ridurre sensibilmente la dose del detersiv
Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Indicazioni per la scelta dei programmi	Programma	Detersivo (A) = vaschetta A (B) = vaschetta B			Programmi che prevedono l'asciugatura	Opzioni	Durata delprogramma(toleranza ±10%)Hrs. Min.
		polvere	liquido	pastiglie
Stoviglia e pentole molto sporche (da non usare per pezzi delicati).	Auto Super Wash	35 g (A)	35 ml (A)	1 (A)	Si	A-B-C-D	2:25'
Stoviglia e pentole正常mente sporche. Programma standardgiornaliero.	Auto Normale	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Si	A-B-C-D	1:50'
Lavaggio ecologico a bassi consumi energetici, adatto a stoviglia e pentole.	Auto Bio*	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Si	A-B-C-D	2:45'
Ciclo economico e velocedistribuţione per stoviglia moltosporche, subito dopo l'uso. (2 piatti +2 bicchieri +4 posate +1 pentola + 1 padellino)	Rapidò	25 g (A)	25 ml (A)	1 (A)	No	A-C	0:25'
Lavaggio preliminare in attesa di completarel carico al pasto successivo.	Ammolò	No	No	No	No	A-B	0:08'
Ciclo economico e velocepresistoviglia delicate, più sensibili alle alte temperature, subitodopo l'uso. (calici nel cesto superiore + piatti delicati, nel cesto inferiore).	Cristalli	35 g (A)	35 ml (A)	1 (A)	Si	A-B-C-D	1:30'
Ciclo di risciacquoe asciugatura per stoviglia che si utilizzato raramente; solo impolverate.	Speciale Ospiti	No	No	No	Si	A-B-D	0:32'
Lavaggio differenziato sui duecesti: delicato sul superioreper cristalli e bicchieri,energico per pentole sul cesto inferiore.	Lavaggio Duo	35 g (A)	35 ml (A)	1 (A)	Si	A-C-D	1:45'

Note:

le miglior prestazioni dei programmi "Rapido", si ottengono preferibilmente rispetto il numero di coperti specificati.

• Il programma Auto Bio, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consumo di energia ed in più è rispettoso con l'ambiente.

Not a per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all'indirizzo:

[e-mail]

Per facilitare il dosaggio del detersivo è bene sapere che:

1 cucchiaio da cucina = 15 g. di polvere = 15 ml di liquido circa. - 1 cucchiaio da cucina = 5 g.di polvere = 5 ml di liquido circa

A Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano. Seguire leindicazioni riportate sulla confezione.
A Se si usa un prodotto multifunzione, non è necessario aggiuungere brillante, si consiglia invece di aggiuungere sale, specie se l'acqua è dura o molto dura.Seguire le indicazioni riportate sulla confezione.
Nonaggiungendo né sale né brillante ènormale che il messaggio MANCA IL SALE eMANCA IL BRILLANTANTE rimanga visualizzato per alcuni secondi ad agli accensione della macchina.

Caricare il brillantante

Il brillante facilita l'asciugatura delle stoviglie facendo scivolare l'acqua alla superficie, casi che non rimangano striature o macchie. Il serbatoio del brillante va riempito:

• quando sul display compare il messaggio MANCA IL BRILLANTANTE*

1. Aprire il serbatoio ruotando il tappo (G) in senso antiorario.
2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.
3. Riavitare il tappo.

Non versare MAI il brillantante

direttamente all'interno della vasca.

Regolare la dose di brillantante

Se non si è soddisfatti del risultato dell'asciugatura, è possibile regolare la dose di brillantante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 positizioni (la regolazione di fabbrica è sul 4):

• se sulle stoviglie ci sono striature, girare verso i numero bassi (1-3).
• se ci sono goce d'acqua o macchie di calcare girare verso i numeri alto (4-6).

Impostazione durezza dell'accua

Ogni lavastoviglie è corredata di un dolcificatore dell'acqua che, utilizzato del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie.

Questa lavastoviglie, consente una regolazione che riduce l'inquinamento ed ottimizza le prestazioni di lavaggio in funzione della durezza dell'acqua. Il dato è reperibile presso l'Ente erogatore dell'acqua potabile.

• Spagnere la macchina con ON/OFF
• Premere 3 volte il symbolo OPZIONI; si sente un bip lungo e il display rimane spento.
• Selezionare la durezza desiderata premendo i tasti a destra del display, (Freccia Su, OK, Avvio Ritardato, Start/Pausa, Blocco Tasti) si sentiranno tanti beeps quanto è il livello di durezza selezionato.

Es.: durezza livello 1 (simpilo FRECCIA SU, 1 beep)
durezza livello 2 (simpolo OK, 2 beeps)

durezza livello 3 (simpolo AVVIO RITARDATO, 3 beeps ecc...ecc... fino ad un massimo di 5^ livelli) (1 - 2 - 3 - 4 - 5^ vedi tabella durezza acqua).

Per verificare il livello di durezza impostato, premere 3 volte il symbolo OPZIONI; si sente un beep lungo e il display rimane spento. Attendere alcuni secondi, si sentiranno tanti beeps quanto è il livello di durezza impostato. (Il decalcificatore è impostato di fabbrica sul livello 3).

• La macchina esce automaticamente dalla funzione dopo alcuni secondi dalla selezione del livello di durezza, o dopo algunos secondi se non si effettua una impostazione.

Se si utilizzato le pastiglie multifunzione, riempire comunique il serbatoio del sale.

Tabella Durezze Acqua
°dH		°fH		mmol/l		livello
0	6	0	10	0	1	1
6	11	11	20	1,1	2	2
12	17	21	30	2,1	3	3
17	34	31	60	3,1	6	4
34	50	61	90	6,1	9	5*
Da 0°f a 10°f si consiglia di non utilizzato sale. * con但这a impostazione la durata dei cicli può lievamente prolungarsi.

(^ dH) = durezza in gradi tedeschi - ^ fH = durezza in gradi francesi - mmol/l = millimol/litro)

Caricare il sale rigenerante

Per avere buoni risultati di lavaggio è indispensableere verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall'acqua, evitando che si depositi sulle stoviglie.

Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:

• quando il galleggiante verde* non è visible osservando il tazzo del sale;
• quando sul display compare il messaggio MANCA SALE*;

1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.
2. Solo per il primo utilizzato: riempire il serbatoio di acqua fino al bordo.
3. Posizione r'imbuto* (vedi figura) e

riempire il serbatoio di sale fino al bordo (circa 1 kg); è normale che trabocchi un po' d'accua.

1. Togliere l'imbuto, eliminare i residui di sale dall'imbocco; sciacquare il tappo sotto l'acqua corrente prima di avvitarlo, disponendolo a testa in giù e facendo defluire l'acqua dalle quattro fessure disposte a stella nella parte inferiore del tappo. (tappo con galleggiante verde)

E' consigliabile effettuare questa operazione ad agli caricamento del sale.

Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolificatore).

A. Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione saliva traboccata dal contentatore del sale.

• Presente solo su alcuni modelli.

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio per eliminare il pericolo di perdite.
• Staccare la spina alla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.
• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.
• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviterannoosi ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può succeedere che residui di cibo si attacchinoagli irroratori e ostruiscano i fori da cui esce l'acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico.

I due irroratori, sono entrambi smontabili.

Per smontare l'irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L'irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso l'alto.

L'irroratore inferiore si smonta facendo pressione sulle linguette poste ai lati e tirandolo verso l'alto.

Pulizia del filtro entrata acqua*

Se i tubi dellacqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare lallacciamento, far scorrere lacqua fino a che diventi limpida e sua priva di impurit. Senza esta precauzione, c il rischio che il punto doveenta lacqua si intasi, danneggiando la lavastoviglie.

Periodicamente, pulire il filtro entrata acqua posizionato all'uscita del rubinetto.

• Chiudere il rubinetto dell'acqua.
• Svitare l'estremità del tubo di carico acqua, togliere il filtrò e pulirlo delicatamente fatto un getto di acqua corrente.
• Inserire nuovamente il filtro e avvitare il tubo.

Pulire i filtri

Il gruppo filtrante è formato da tre filtri che puliscono l'acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

Pulire i filtri con regolarità.

La lavastoviglie non deve essere usataswana filtri o con!.
falto sganciato.

• Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni/DD so tto riportate:

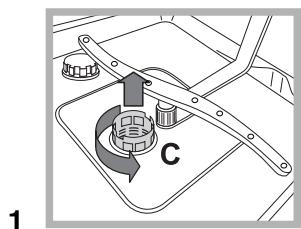

• ruotare in senso antiorario il filtrio cilindrico C ed estrarlo (fig. 1).
• Estrarre il bicchierechio B facendo una leggera pressione sulle alette laterali (Fig. 2);

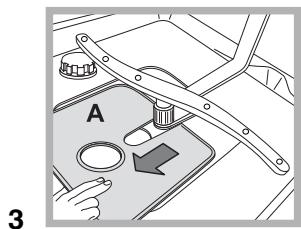

• Sfilare il piatto filtering inox A. (fig. 3).
• Ispezionare il pozzetto ed eliminare eventuali residui di cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4).

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell'acqua.
• Lasciare socchiusa la porta.

• Al rientro,fare un lavaggio a vuoto.

• Presente solo su alcuni modelli.

A L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• Questo elettrodomestico non può essere usato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non venga loro fornita supervisione o istruzioni riguardanti l'uso da una persona responsablee della loro sicurezza.
• É nécessaria la supervisione di un adulto per evitare che i bambini giochno con l'elettrodomestico
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per il lavaggio delle stoviglie a uso domestico, solo da personne adulte e secondo le instruzioni riportate in quello libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
  Non toccare la lavastoviglie a piedi nudi.
• Non staccare la spina alla presa della corrente tirando il cavo, pensi afferrando la spina.
• É necessario chiudere il rubinetto dell'acqua e staccare la spina dalla presa della corrente prima di effettuare operazioni di pulizia e manutenzione.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
  Non toccare mai la resistenza.
• Non appoggiarsi o sedersi sulla porta aperta: l'apparecchio potrebbe ribaltarsi.
• La porta non deve essere tenuta nella posizione aperta perché può rappresentare il pericolò di inciampare.
• Tenere il detersivo e il brillantante fuori alla portata dei bambini.
  Gli imballaggi non sono gliocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a piano carico. In attesa che la macchina sia piena, prevenir i cattivi odori con il ciclo Ammollo (vedi Programmi).
• Selezionale un programma adatto al tipo di stoviglie e al grado di sporco consultando la Tabella dei programmi: - per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua. - se il carico è ridotto attivare l'opzione Mezzo carico* (vedi Avvio e utilizzato).
• Se il proprio contratto di erogazione dell'energia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L'opzione Avvio ritardato (vedi Avvio e utilizzato) cui auture a organizzare i lavaggi in tal senso.

Detersivienza fosfati, sensa cloro e contententi enzimi

• Si consiglia vivamente di usare i detersivi sono fosfati e essere cloro che sono i più indicati per la tutela dell'ambiente.
• Gli enzimi sviluppano un'azione particolarmente efficace con temperature prossime ai 50^ , per cui con i detersivi con enzimi si possono impostare lavaggi aasse temperature e ottenere gli stessi risultati che si avrebbero a 65^ .
• Dosare bene il detersivo in base alle indicazioni del produttore, alla durezza dell'acqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura.

Qualora l'apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi all'Assistenza.

Anomalie:	Possibili cause / Soluzione:
La lavastoviglie non parte.	• La spina non è ben inserita nella presa di corrente oppure in casa non c'è corrente. • La porta della lavastoviglie non è ben chiusa. • Si è impostato un Avvio ritardato (vedi Avvio e utilizzato).
La lavastoviglie non scarica acqua.	• Il programma non è ancora terminato. • Il tubo di scarico dell'acqua è piegato (vedi Installazione). • Lo scarico del lavello è ostruito. • Il filtrò è intasato da residui di cibo.
La lavastoviglie fa rumore.	• Le stoviglie sbattono tra loro o contro gli irroratori. • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato).
Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.	• Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell'acqua (vedi Brilliantante e sale). • Il tappo del serbatoio del sale non è chiuso bene. • Il brillantante è esaurito o il dosaggio è insufficiente. • Le stoviglie sono in materiale antiaderente.
Su stoviglie e bicchieri ci sono striature o sfumature bluastre.	• Il dosaggio del brillantante è effecssivo.
Le stoviglie sono meno asciutte.	• è stato selezionato un programmaenza asciugatura. • Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brilliantante e sale). • La regolazione del brillantante non è adequata.
Le stoviglie non sono pulite.	• I cestelli sono troppo carichi (vedi Caricare i cestelli). • Le stoviglie non sono sistmate bene. • Gli irroratori non sono liberi di ruotare. • Il programma di lavaggio è troppo blando (vedi Programmi). • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato). • Il tappo delibrantante non è stato chiuso correttamente. • Il filtrò è sporco o intasato (vedi Manutenzione e cura). • Manca il sale rigenerante (vedi Brilliantante e sale).
La lavastoviglie non carica acqua - Allarme rubinetto chiuso. (si sentono dei brevip Bip) (il display visualità la frase: Attenzione - Manca l'acqua. Aprile il rubinetto., dopo alcuni secondo visualità A:06).	• Manca l'acqua nella rete idrica. • Il tubo di carico dell'acqua èiegato (vedi Installazione). • Apririle il rubinetto e l'apparecchio si avvia molto pochi minuti. • L'apparecchio si è bloccato perché non è intervenuti al suono dei bip. Spagnere la macchina con il tasto ON/OFF, apririle il rubinetto e molto 20 secondi riaccendere premendo lo stati tasting. Riprogrammare la macchina e riavviare.
Allarme guasto elettrovalva di carico dell'acqua (il display visualità A:02).	• Spagnere la macchina con il tasto ON/OFF e riaccendere molto un minuto. Se l'allarme permane chiudere il rubinetto dell'acqua per evitare allagamenti, staccare la spina della corrente e chiamare l'Assistenza.
Allarme al tubo di carico dell'acqua/Fitrino entrata acqua intasato. (il display visualità A:07)	• Spagnere la macchina premendo il tasto ON/OFF. Chiudere il rubinetto dell'acqua per evitare allagamenti, staccare la spina della corrente. Controllare che il filtrato entrata acqua non sia intasato da impurità. (vedere capitolo "Manutenzione e Cura")

ES

Espanol, 61

LVL 14-211

Sumario

Instalación, 62-63
