MANUALE UTENTE FN 66 XA SCHOLTES

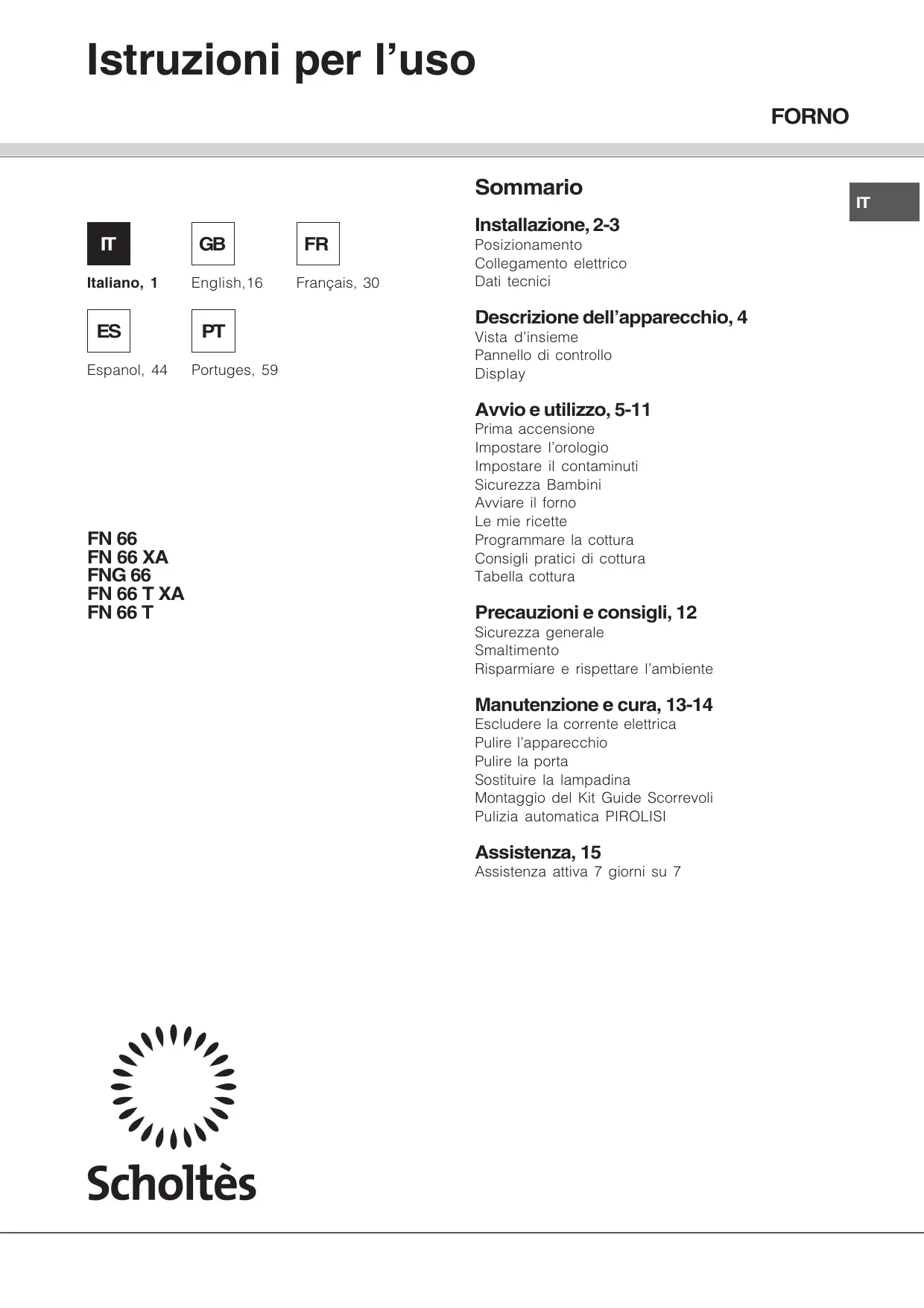

Istruzioni per l’uso FORNO Sommario Italiano, 1

Français, 30 Installazione, 2-3 Posizionamento Collegamento elettrico Dati tecnici Descrizione dell’apparecchio, 4 Vista d’insieme Pannello di controllo Display Avvio e utilizzo, 5-11 FN 66 FN 66 XA FNG 66 FN 66 T XA FN 66 T Prima accensione Impostare l’orologio Impostare il contaminuti Sicurezza Bambini Avviare il forno Le mie ricette Programmare la cottura Consigli pratici di cottura Tabella cottura Precauzioni e consigli, 12 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Manutenzione e cura, 13-14 Escludere la corrente elettrica Pulire l’apparecchio Pulire la porta Sostituire la lampadina Montaggio del Kit Guide Scorrevoli Pulizia automatica PIROLISI Assistenza, 15 Assistenza attiva 7 giorni su 7

Installazione ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi figure). Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte: • i pannelli adiacenti il forno devono essere di materiale resistente al calore; Centraggio e fissaggio Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile: spessore di 20 mm: rimuovere la parte mobile del tacchetto (vedi figura); • nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C; • per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni: spessore di 18 mm: utilizzare la prima scanalatura, come già predisposto dal fabbricante (vedi figura); 45 m

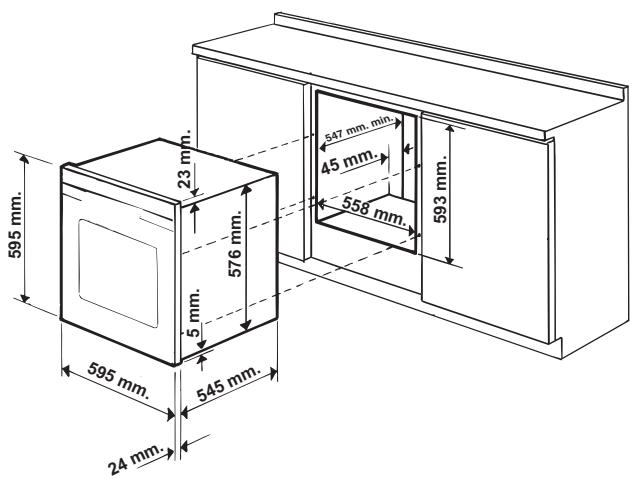

spessore di 16 mm: utilizzare la seconda scanalatura (vedi figura). 5 mm. 576 mm.

! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione

Per fissare l’apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale. ! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile. Collegamento elettrico Prima di effettuare l’allacciamento accertarsi che: ! I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche posta sull’apparecchio (vedi sotto). • la presa abbia la messa a terra e sia a norma di legge; • la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto); • la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto); • la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. Montaggio del cavo di alimentazione

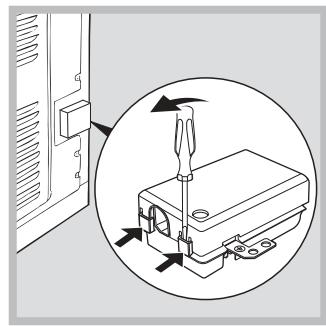

1. Aprire la morsettiera

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

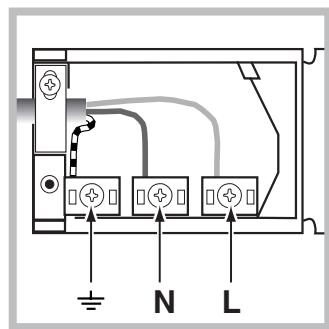

2. Mettere in opera il

cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-Ne poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) GialloVerde (vedi figura). ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. TARGHETTA CARATTERISTICHE Dimensioni larghezza cm 43,5 altezza cm 32 profondità cm 41,5 Volume lt. 58 Collegamenti elettrici tensione a 220-240V ~ 50Hz potenza massima assorbita 2800W

3. Fissare il cavo nell’apposito fermacavo.

4. Chiudere il coperchio della morsettiera.

Direttiva 2002/40/CE sull’etichetta dei forni elettrici. Norma EN 50304 Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente. ! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

ENERGY LABEL Consumo energia convezione Naturale – funzione di riscaldamento: Tradizione; Consumo energia dichiarazione Classe convezione Forzata funzione di riscaldamento: Rosticceria. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE e successive modificazioni. 1275/2008 Stand-by/off mode

Descrizione dell’apparecchio

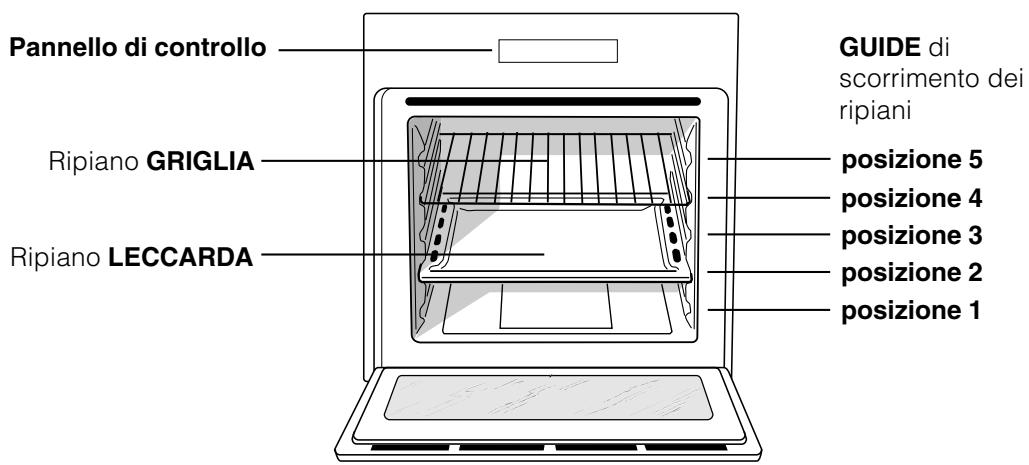

Vista d’insieme GUIDE di scorrimento dei ripiani Pannello di controllo posizione 5 posizione 4 posizione 3 posizione 2 posizione 1 Ripiano GRIGLIA Ripiano LECCARDA Pannello di controllo Regolazione Tempi Tasto

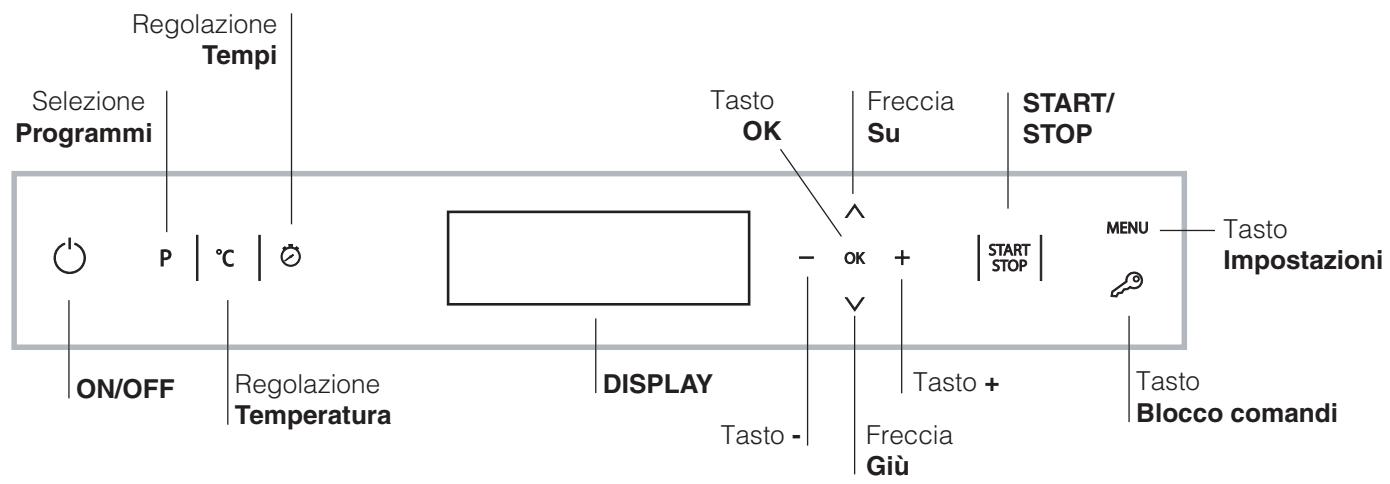

Selezione Programmi Freccia

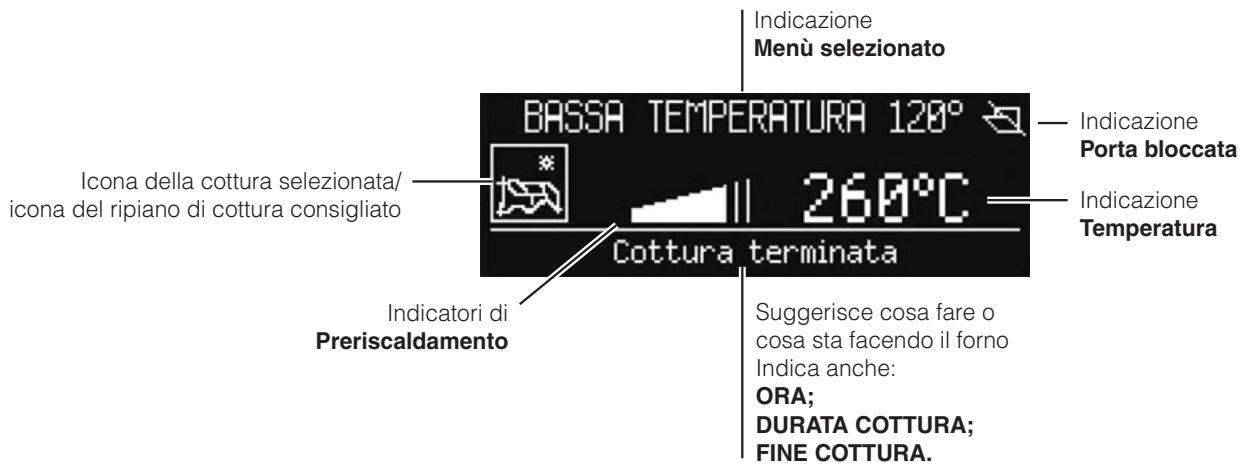

START/ STOP Tasto Impostazioni ON/OFF Regolazione Temperatura Tasto + DISPLAY Tasto - Freccia Giù Tasto Blocco comandi Display Indicazione Menù selezionato Indicazione Porta bloccata Icona della cottura selezionata/ icona del ripiano di cottura consigliato Indicatori di Preriscaldamento

Indicazione Temperatura Suggerisce cosa fare o cosa sta facendo il forno Indica anche: ORA; DURATA COTTURA; FINE COTTURA. Avvio e utilizzo ! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno. ! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. ! Porre sempre i recipienti di cottura sulle griglie in dotazione. ! Nel caso di cotture per le quali è prevista la lievitazione si raccomanda di non aprire la porta per non comprometterne il risultato. La pressione prolungata dei tasti

consente lo scorrimento veloce delle liste o dei valori impostati. Ad ogni accensione il forno è impostato sul Menù UNIVERSALI All’accensione del display, se l’utente non tocca alcun tasto, il display si spegnerà automaticamente dopo 2 minuti Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce sopra al pannello di controllo del forno. ! A fine cottura la ventola si attiva e disattiva automaticamente finché il forno non è sufficientemente freddo. Luce del forno A forno spento la lampadina può essere accesa in qualunque momento aprendo la porta del forno. Prima accensione Dopo l’allacciamento alla rete elettrica, alla prima alimentazione, accendere il pannello di controllo premendo il tasto . Compare la lista delle lingue nel menù. Per scegliere la lingua desiderata selezionarla con i tasti e . Per confermare premere il tasto “OK”. Una volta effettuata la scelta, il display visualizzerà i seguenti parametri: LINGUA Selezione della lingua ORA Impostazione dell’ora TONO Tono della tastiera VISUALIZZA ORA Visualizzazione orologio CONTAMINUTI Impostazione contaminuti PIROLISI Scelta PIROLISI ESCI Uscita dal menù Impostare l’orologio

Per impostare l’orologio, accendere il forno premendo il tasto ; premere il tasto “MENU” e seguire la procedura indicata.

1. selezionare la voce ORA e premere il tasto “OK”

2. i 4 digit numerici lampeggiano

3. regolare tramite i tasti

4. premere il tasto “OK” per confermare.

Impostare il contaminuti Il contaminuti è impostabile sia a forno spento che acceso. Quando il forno è spento:

1. premere il tasto “MENU”

2. i 4 digit numerici lampeggiano

3. regolare tramite i tasti

4. premere il tasto “OK” per confermare.

Se il forno è acceso:

1. premere il tasto “MENU”

2. selezionare la voce CONTAMINUTI e premere il

tasto “OK” per modificare;

3. i 4 digit numerici lampeggiano

4. regolare tramite i tasti

5. premere il tasto “OK” per confermare.

6. una volta impostato è possibile spegnere il forno.

Il display visualizzerà il contaminuti: a tempo scaduto il forno emette un segnale acustico, che si arresta dopo un minuto o premendo una qualsiasi icona. Il contaminuti non controlla l’accensione e lo spegnimento del forno. Sicurezza Bambini La funzione Sicurezza Bambini permette di bloccare i tasti del forno. Per l’attivazione premere il tasto , selezionare la voce ATTIVARE e poi il tasto “OK” per confermare. Per disattivare ripetere la procedura indicata selezionando la voce NON ATTIVARE. La sicurezza bambini è attivabile quando il forno è in cottura, oppure è spento. La sicurezza bambini è disattivabile in tutti i casi precedenti e anche quando il forno ha terminato la cottura. Dopo aver impostato la lingua nel menù, trascorso un tempo di 60 secondi di non utilizzo il display passa al menù UNIVERSALI.

Avviare il forno Ad ogni accensione il forno è impostato sul Menù UNIVERSALI Per ritornare alla schermata principale del menù di selezione programmi premere il tasto “P”

1. Accendere il pannello di controllo premendo il

2. Il display visualizza:

AUTOMATICI UNIVERSALI

con la prima voce selezionata (scritta nera su sfondo bianco)

3. Tramite i tasti o selezionare la voce

desiderata e confermare premendo “OK”. Il display passa alla visualizzazione dei programmi di cottura.

selezionare il programma di cottura desiderato e confermare premendo “OK”.

5. Premere il tasto “START/STOP” per avviare la

6. Il forno entra nella fase di preriscaldamento.

7. Un segnale acustico e l’accensione di tutti gli

indicatori preriscaldamento segnalano che il preriscaldamento è completo.

8. Durante la cottura è sempre possibile:

- modificare la temperatura premendo il tasto “°C”, regolare tramite i tasti

e confermare premendo “OK” (solo per cotture UNIVERSALI); - programmare la durata di una cottura (solo per cotture UNIVERSALI); - interrompere la cottura premendo il tasto “START/ STOP”; - impostare il contaminuti

- spegnere il forno premendo il tasto .

9. In caso di black-out, se la temperatura del forno

non si è abbassata troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate. Programmi di cottura UNIVERSALI Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 30°C e 300°C (ove possibile). I programmi UNIVERSALI comprendono tutte le cotture manuali. Per ciascuna di esse, il forno gestisce unicamente i parametri essenziali per la riuscita di tutte le ricette, dalle più semplici alle più sofisticate: temperatura,

fonte di calore, tasso d'umidità e circolazione forzata dell'aria sono valori che vengono controllati automaticamente. Questo capitolo è stato realizzato con la preziosa collaborazione del nostro esperto culinario. Invitiamo a seguire i suoi consigli al fine di sfruttare appieno la sua esperienza e ottenere una cottura sempre perfetta. Le funzioni di cottura, le temperature e i ripiani di posizionamento delle pietanze da selezionare sono esattamente gli stessi da lui usati abitualmente per ottenere i migliori risultati. Per ciascuna funzione UNIVERSALI, nella tabella seguente viene indicato se la pietanza va infornata a freddo o a caldo. Il rispetto di queste indicazioni garantisce un risultato di cottura ottimale. Se si desidera infornare a caldo, attendere la fine del preriscaldamento, segnalata da una sequenza di segnali acustici. La temperatura viene determinata automaticamente in base al tipo di cottura scelto; tuttavia è possibile modificarla per adattarla alla specifica ricetta da realizzare. È possibile anche impostare una durata di cottura con inizio immediato o ritardato. Programma MULTILIVELLO Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di tre ripiani contemporaneamente. Programma BARBECUE Si attiva l’elemento riscaldante superiore. La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa. Programma GRILL-GIRARROSTO Si attiva l’elemento riscaldante superiore ed entra in funzione il girarrosto. La funzione è ottimizzata per le cotture al girarrosto. Effettuare le cotture con la porta del forno chiusa. Programma GRATIN Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ideale per cibi gratinati, lasagne, ecc... Effettuare le cotture con la porta del forno chiusa. Programma TRADIZIONE Con questa cottura tradizionale è meglio utilizzare un solo ripiano. Cottura raccomandata per cotture lente o bagnomaria. Per la cottura a bagnomaria è consigliabile mettere l’acqua direttamente nella leccarda. Programma ROSTICCERIA Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Programma LIEVITAZIONE Si attiva l’elemento riscaldante circolare ed entra in funzione la ventola solo in fase di riscaldamento. La temperatura del forno è ideale per l’attivazione del processo di lievitazione. Durante la lievitazione tenere la porta del forno chiusa. Programma BRIOCHE I parametri usati rendono questo programma di cottura ideale per dolci a base di lievito naturale. Programma CROSTATE I parametri usati rendono questo programma di cottura ideale per tutte le ricette di crostate. Programma DOLCI Questo programma di cottura è indicato per tutti i dolci di pasticceria non inclusi in BRIOCHE e CROSTATE (ad es. piccoli bignè, pan di spagna, ecc...). Programma MERINGA BIANCA/AMBRATA Le temperature sono preimpostate e non modificabili. Il programma MERINGA BIANCA è ideale per l’asciugatura delle meringhe. Il programma MERINGA AMBRATA è ideale per la cottura delle meringhe. Programma SCONGELAMENTO La ventola posta sul fondo del forno fa circolare l’aria a temperatura ambiente attorno al cibo. E’ indicato per lo scongelamento di qualsiasi tipo di cibo, ma in particolare per cibi delicati che non vogliono calore come ad esempio: torte gelato, dolci alla crema o con panna, dolci di frutta. Programmi BASSA TEMPERATURA Questo tipo di cottura, utilizzato da anni dai professionisti del settore, consente di cucinare gli alimenti (carni, pesci, frutta, verdura) a temperature molto basse (85,95 e 120 °C), garantendo una cottura perfetta ed esaltando al massimo le qualità gustative. I vantaggi non sono da sottovalutare: • essendo le temperature di cottura molto basse (in genere, inferiori alla temperatura d'evaporazione), la dispersione dei sughi di cottura dovuta all'evaporazione viene notevolmente ridotta e l'alimento acquista morbidezza; • nella cottura di carni, le fibre muscolari si ritirano meno rispetto a una cottura classica. Il risultato è una carne più tenera che non necessita di una fase di riposo dopo la cottura. La doratura della carne dovrà essere effettuata prima di infornare. La cottura a bassa temperatura sottovuoto, utilizzata da 30 anni dai più grandi chef, presenta numerose qualità: • gastronomiche: consente di concentrare gli aromi rispettando la caratteristiche gustative dell'alimento e mantenendone la morbidezza e la tenerezza. • igieniche: poiché vengono rispettate le norme d'igiene, questo tipo di cottura protegge gli alimenti contro gli effetti nocivi dell'ossigeno e garantisce una conservazione più prolungata delle pietanze nel frigorifero. • organizzative: grazie al prolungamento della durata di conservazione, è possibile preparare i piatti con largo anticipo. • dietetiche: questa cottura limita l'utilizzo delle sostanze grasse e permette quindi di realizzare una cottura leggera e digeribile. • economiche: riduce notevolmente il calo di peso dei prodotti. Per utilizzare questa tecnica, è necessario possedere una macchina sottovuoto dotata di appositi sacchetti. Seguire attentamente le istruzioni indicate per il confezionamento sottovuoto degli alimenti. La tecnica del sottovuoto permette anche la conservazione dei prodotti crudi (frutta, verdura, ecc.) e dei prodotti già cotti (cottura tradizionale). Programma PASTORIZZAZIONE Questo tipo di cottura è indicata per la frutta, verdure, ecc.... I contenitori di piccole dimensioni possono essere posizionati su 2 livelli (leccarda 1° ripiano e griglia 3° ripiano). Lasciare raffreddare i contenitori all’interno del forno. Infornare a forno freddo.

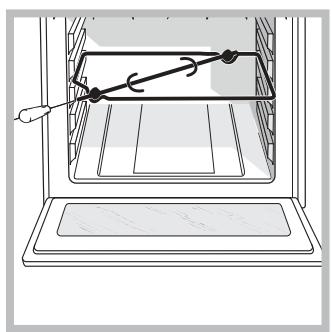

Girarrosto Per azionare il girarrosto (vedi figura) procedere come segue:

1. mettere la leccarda

2. mettere il sostegno

del girarrosto in posizione 3 e inserire lo spiedo nell’apposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto selezionando la funzione

Programma BRIOCHE Questa funzione é ideale per dolci di pasticceria a base di lievito naturale. Infornare a forno freddo, è comunque possibile di infornare a forno caldo Programma PLUM-CAKE Questa funzione é ideale per tutte le ricette a base di lievito chimico. Infornare a forno freddo. E’ comunque possibile infornare a forno caldo. Programma DOLCI Questa funzione è ideale per tutte le altre ricette (senza lievito e che non sono crostate). Infornare a forno freddo. E’ comunque possibile infornare a anche forno caldo. Programmi di cottura AUTOMATICI Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture. La temperatura e la durata di cottura sono prestabilite tramite il sistema C.O.P.® (Cottura Ottimale Programmata) che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. Questo capitolo è stato realizzato con la preziosa collaborazione del nostro esperto culinario. Invitiamo a seguire i suoi consigli al fine di sfruttare appieno la sua esperienza e ottenere una cottura sempre perfetta. Le funzioni di cottura, le temperature e i ripiani di posizionamento delle pietanze da selezionare sono esattamente gli stessi da lui usati abitualmente per ottenere i migliori risultati. Programma ARROSTO... Utilizzare questa funzione per cuocere carni di manzo, vitello, maiale, pollo e agnello. Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. Su alcuni programmi ARROSTO è possibile selezionare il livello di cottura desiderato: BEN COTTO, MEDIO e AL SANGUE. Programma CROSTATE... Questa funzione é ideale per tutte le ricette di crostate (che normalmente necessitano di una buona cottura sotto). Infornare a forno freddo. E’ comunque possibile infornare a anche forno caldo.

Programma PANE Utilizzare questa funzione per realizzare il pane. Fare riferimento al capitolo seguente per la ricetta e dettagli. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate: • rispettare la ricetta; • non dimenticare di mettere 100gr (1 dl) di acqua fredda sulla leccarda alla posizione 5; Infornare a forno freddo. Nel caso in cui si desideri infornare a forno caldo, a seguito di una cottura che ha raggiunto alte temperature, il display visualizzerà la scritta “forno troppo caldo” fino a quando la temperatura del forno raggiungerà 40°. A questo punto sarà possibile infornare il pane. Ricetta per il PANE (impasto massimo): Ingredienti: • 650 gr di farina • 350 gr di acqua • 12 gr di sale • 25 gr di lievito fresco per panificazione o 4 bustine di lievito in polvere. Preparazione: • Mescolare la farina ed il sale in un grande recipiente. • Diluire il lievito nell’acqua leggermente tiepida (circa 35 gradi). • Aprire la farina a fontana. • Versare il composto di acqua e lievito. • Lavorare l’impasto fino ad ottenere un impasto omogeneo e poco colloso, stirandolo con il palmo della mano e ripiegandolo su se stesso per 10 minuti. • Formare una palla, mettere l’impasto in una ciotola e ricoprirla con pellicola trasparente per evitare che la superficie dell’impasto si secchi. Mettere la ciotola nel forno alla funzione manuale

LIEVITAZIONE a 40° e lasciar lievitare per circa 30/45 minuti o a temperatura ambiente per circa 1 ora (il volume dell’impasto deve raddoppiare). Rompere l’impasto lavorandolo delicatamente e dividerlo per ottenere i diversi pani. Disporli sulla griglia con la carta forno (tagliata della stessa misura interna della leccarda) e cospargerli di farina. Praticare alcune incisioni con una lama affilata. Infornare la griglia al ripiano 2. Posizionare la leccarda al ripiano 5 e versarvi 100 gr di acqua fredda. Infornare a forno freddo. • Avviare la funzione automatica PANE. • A fine cottura, lasciar riposare i pani sulla griglia fino a completo raffreddamento. Programma PIZZA Utilizzare questa funzione per realizzare della pizza (impasto di un certo spessore). Fare riferimento al capitolo seguente per la ricetta e dettagli. E’ possibile selezionare il livello di cottura desiderato: MEDIA COTTURA, CROCCANTE e SOFFICE. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate: • rispettare la ricetta; • il peso dell’impasto deve essere da 350g a 500g. • ungere leggermente la leccarda e le teglie. Infornare a forno freddo. Nel caso in cui si desideri infornare a forno caldo, a seguito di una cottura che ha raggiunto alte temperature, il display visualizzerà la scritta “forno troppo caldo” fino a quando la temperatura del forno raggiungerà 120°. A questo punto sarà possibile infornare la pizza. Ricetta per la PIZZA : Ricetta per 3 o 4 pizze: 1000g Farina, 500g Acqua, 20g Sale, 20g Zucchero, 10cl Olio di Oliva, 20g lievito fresco (oppure 2 bustini in polvere) • Lievitazione nell’ ambiente : 1 ora o funzione manuale LIEVITAZIONE a 40° e lasciar lievitare per circa 30/45 minuti. • Infornare a forno freddo. • Lanciare la cottura PIZZA. Programma PIZZERIA Utilizzare questa funzione per realizzare della pizza (impasto sottile). Usare la pietra refrattaria per pizza in dotazione posizionandola sulla apposita griglia sul ripiano

6. Fare riferimento al paragrafo della ricetta PIZZA per gli

ingredienti. Il forno indica il momento di infornare tramite un segnale acustico e la visualizzazione del messaggio INFORNA E PREMI START. Le mie ricette ! Se viene scelta una funzione UNIVERSALI e si imposta una durata, al termine della cottura, sul display appare la schermata in cui il forno chiede se vuole salvare la cottura. La funzione LE MIE RICETTE è attiva solo per cotture UNIVERSALI e dove sia stata impostata la durata. La memorizzazione della ricetta avviene soltanto al termine della cottura. Può essere memorizzato un numero finito di operazioni (totale 10) tra variazione temperatura e della durata, se intercorre almeno un minuto tra l’una e l’altra. Si possono memorizzare al massimo 10 cotture . E’ possibile selezionare la posizione della memoria da occupare. Per poter differenziare tra di loro le ricette salvate in modo da facilitare la ricerca all’interno della lista, il nome con cui verrà salvata ciascuna cottura sarà composto da: - MIA RICETTA + numero progressivo (1, 2, 3, ecc...)

- TEMPERATURA INIZIALE + EVENTUALE

SIMBOLO* (es. 170°C) - DURATA (es. 00:30)

• Significato dei simboli: - nessun simbolo: è stata impostata la temperatura iniziale e non è stata più variata; - â : è stata variata la temperatura iniziale, solo diminuendola; - á : è stata variata la temperatura iniziale, solo aumentandola; - áâ : è stata variata la temperatura iniziale, sia aumentandola che diminuendola.

Programmare la cottura Consigli pratici di cottura Programmare la durata ! Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati. La durata è impostabile solo per cotture UNIVERSALI. La programmazione è possibile anche prima dell’avvio di un programma di cottura con il tasto “START/STOP”. Premere il tasto , poi:

1. Selezionare la voce DURATA e premere “OK” per

2. i 4 digit numerici lampeggiano

3. regolare tramite i tasti

MULTILIVELLO • Disporre la leccarda in basso e le griglie in alto.

! Nelle cotture BARBECUE disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

4. premere il tasto “OK” per confermare.

5. Allo scadere del tempo di cottura viene emesso un

segnale acustico e il forno si spegne. • Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15. • Utilizzare una teglia in alluminio leggero di un diametro massimo di 30cm, appoggiandola sulla griglia in dotazione. • Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura. Programmare una cottura ritardata BARBECUE Impostando la durata è possibile programmare una cottura ritardata. • Preriscaldare il forno per 5 minuti. • Effettuare la cottura a porta chiusa. • Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia. • Questa funzione è indicata per: rosolatura, gratin, colorazione meringhe, toast, piccole grigliate con carne magre e sottili. • Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. La programmazione è possibile solo dopo aver selezionato, senza avviarlo, un programma di cottura.

1. Premere il tasto e seguire la procedura da 1 a 3

descritta per la durata.

2. Selezionare la voce FINE COTTURA e premere “OK”

3. i 4 digit numerici lampeggiano

4. regolare tramite i tasti

5. premere il tasto “OK” per confermare.

6. Premere il tasto “START” per attivare la

7. Allo scadere del tempo di cottura viene emesso un

segnale acustico e il forno si spegne. • Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15. Il messaggio sul display ATTESA segnala che è stata effettuata una programmazione. Sul display vengono visualizzate l’ora di fine cottura e la durata. Si può modificare l’ora di fine cottura finchè il forno è nella modalità di attesa seguendo la procedura sopra indicata. Per annullare una programmazione spegnere il forno

Tabella cottura Funzioni

Pizza Brioche* Dolci* Panettone Bignè Cookies Pasticci Plumcake Pan di spagna Multilivello* Rosticceria* Gratin* Grill-Barbecue* Lievitazione* Meringhe bianche* Meringhe ambrata* Bassa temperatura 85°C* Pastorizzazione Cottura su n. ripiani

Crème Caramel (bagno maria) Grosso pezzo di carne Arrosto di maiale, vitello Grosso volatile arrosto Gratin Costata di manzo Salsicce Costata di maiale Bacon Lievitazione Posizione dei ripiani Leccarda

Preriscaldamento Temperatura consigliata (°C) Durata cottura (minuti)

1,5-2 ore Carne/Pesce

Automatici Pane (vedi ricetta) Pane Arrosti Arrosto Dolci Dolci Crostate Crostate Brioche Brioche Plumcake Plumcake Pizza (vedi ricetta) Pizza Pizze molto sottili Pizzeria**

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. ** Come da ricetta, aggiungere 100 gr di acqua nella leccarda.

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale • L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione. • L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. • Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno. • Non toccare la macchina a piedi nudi o le mani o i piedi bagnati o umidi. • L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli. • Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza. • Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno. • Non ostruire le aperture di ventilazione e di smaltimento di calore. • Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda. • Utilizzare sempre guanti da forno per inserire o estrarre recipienti. • Non rivestire il fondo del forno con fogli di alluminio. • Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi. • Assicurarsi sempre che le manopole siano nella posizione “l”/“¡” quando l’apparecchio non è utilizzato. • Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. • Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica. • In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza). • Non appoggiare oggetti pesanti sulla porta del forno aperta.

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio. • Evitare che i bambini giochino con l'apparecchio. Smaltimento • Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. • La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente • Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di pianificazione dei programmi, in particolar modo la “cottura ritardata” (vedi Programmi) e la “pulizia automatica ritardata” (vedi Manutenzione e cura), permettono di organizzarsi in tal senso. • Si raccomanda di effettuare sempre le cotture al GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa). • Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore. Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 2 minuti, l’apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con “Tasto Orologio” in bassa luminosità. Non appena si interagisce nuovamente con l’apparecchio, il sistema ritorna in modalità operativa. Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio • Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive. • L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi. • Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi figura);

2. alzare e ruotare le levette poste sulle due cerniere

(vedi figura); Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino all’avvenuta riparazione. Sostituire la lampadina Per sostituire la lampadina di cavità illuminazione del forno:

lampadina coperchio in vetro del portalampada.

coperchio lampadina e sostituirla con una analoga: lampada alogena tensione 230V, potenza 25 W, attacco G 9.

3. Rimontare il coperchio (vedi figura).

Non toccare direttamente con le mani la lampadina. Montaggio del Kit Guide Scorrevoli Per montare le guide scorrevoli:

1. Togliere i due telai estraendoli dai distanzieri A

2. Scegliere il ripiano in cui inserire la guida

scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l’incastro B e poi l’incastro C. Guida sinistra

3 (con controporta in vetro). afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Premere i fermi F, poi tirare la porta verso di sé estraendola dalle cerniere (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario.

3. Fissare i due telai con le

guide montate negli appositi fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, mentre i fori per quello destro sono in basso.

4. Infine incastrare i telai sui distanzieri A.

Non inserire le guide scorrevoli alla posizione 5.

Pulizia automatica PIROLISI Il programma PIROLISI porta la temperatura interna del forno a raggiungere i 500°C e attiva il processo di pirolisi, ossia la carbonizzazione dei residui. Lo sporco viene letteralmente incenerito. Durante la pulizia automatica, le superfici possono diventare molto calde: tenere i bambini a distanza. Attraverso il vetro della porta forno è possibile notare alcune particelle che si illuminano: si tratta di una combustione istantanea, assolutamente normale, che non comporta alcun pericolo. Il forno è in grado di avvisare l’utente quando è necessario effettuare un ciclo di pulizia; sul display appare “PIROLISI Consigliata - VUOI AVVIARE?”; selezionare “si” per scegliere il livello del ciclo di pulizia desiderato. Prima di attivare PIROLISI: • con una spugna umida togliere dall’interno del forno i residui più consistenti. Non usare detergenti; • estrarre tutti gli accessori, le guide telescopiche e i telai di supporto. • non lasciare strofinacci o presine sulla maniglia. Se il forno è eccessivamente caldo la pirolisi potrebbe non avviarsi. Aspettare che si raffreddi. L’attivazione del programma è possibile solo dopo aver chiuso la porta del forno. Per attivare PIROLISI premere il tasto poi il tasto “MENU”.

1. selezionare la voce PISOLISI e premere il tasto

scegliere il livello di PIROLISI desiderato con durata preimpostata e non modificabile:

1. Economico (ECO): durata 1 ora;

2. Normale (NOR): durata 1 ora e 30 minuti;

3. Intensivo (INT): durata 2 ore.

Premere il tasto “OK” per confermare. Premere il tasto “START/STOP” per iniziare la PIROLISI. Dispositivi di sicurezza • la porta si blocca automaticamente non appena la

temperatura raggiunge valori elevati; • in caso di evento anomalo, l’alimentazione degli elementi riscaldanti viene interrotta; • a bloccaggio della porta avvenuto non è più possibile modificare le impostazioni di durata e fine. La programmazione è possibile solo dopo aver selezionato il programma PISOLISI. Programmare la pulizia automatica ritardata

1. Premere il tasto .

2. Selezionare la voce FINE e premere “OK” per

3. i 4 digit numerici lampeggiano

4. regolare tramite i tasti

5. premere il tasto “OK” per confermare.

6. Premere il tasto “START/STOP” per attivare la

7. Allo scadere del tempo di cottura viene emesso un

segnale acustico e il forno si spegne. • Esempio: sono le ore 9:00, viene scelta una PIROLISI con livello Economico e quindi con una durata preimpostata di 1 ora. Si pianifica le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:30. Il messaggio sul display “pirolisi in attesa” segnala che è stata effettuata una programmazione. Sul display vengono visualizzate l’ora, l’ora di fine pirolisi e la durata. Per annullare una programmazione spegnere il forno Al termine della pulizia automatica Per poter aprire la porta del forno sarà necessario attendere che la temperatura del forno sia scesa a un livello accettabile. A questo punto è possibile constatare la presenza di alcuni depositi di polvere bianca sul fondo e sulle pareti del forno: rimuoverle con una spugna umida a forno freddo. Se invece si desidera approfittare del calore immagazzinato per avviare una cottura, le polveri possono anche restare: non comportano alcun pericolo per gli alimenti da cucinare. Assistenza Attenzione: L’apparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: “F” seguito da numeri. In questi casi è necessario l’intervento dell’assistenza tecnica. Non ricorrere mai a tecnici non autorizzati.

Comunicare: • Il tipo di anomalia; • Il modello della macchina (Mod.) • Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio Assistenza attiva 7 giorni su 7 In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.scholtes.com.
