MANUALE UTENTE RM 230 VI SCHOLTES

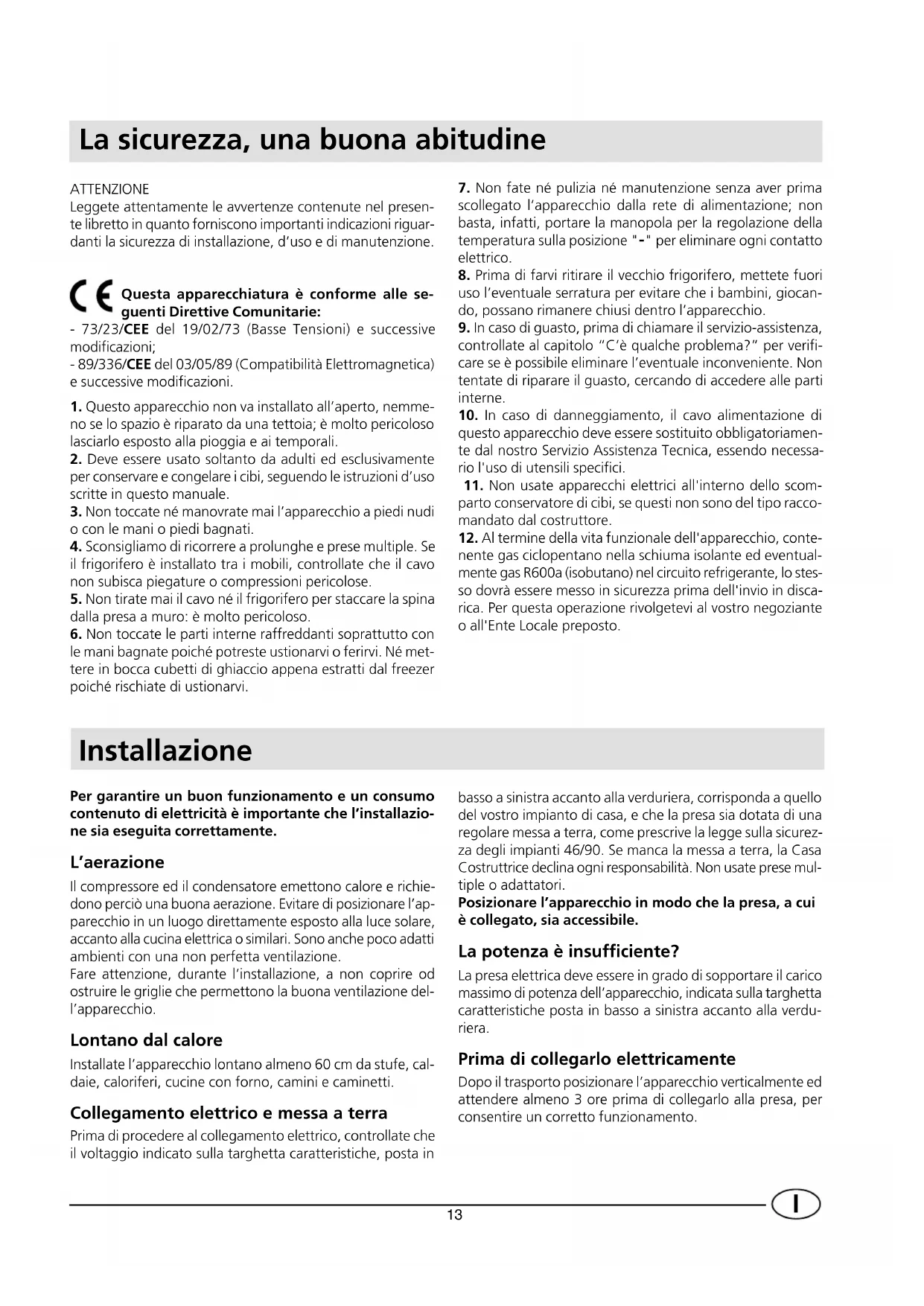

La sicurezza, una buona abitudine

7. Non fate né pulizia né manutenzione senza aver prima

scollegato l’apparecchio dalla rete di alimentazione; non basta, infatti, portare la manopola per la regolazione della temperatura sulla posizione "-" per eliminare ogni contatto elettrico.

8. Prima di farvi ritirare il vecchio frigorifero, mettete fuori

uso l’eventuale serratura per evitare che i bambini, giocan- do, possano rimanere chiusi dentro l’apparecchio.

9. In caso di guasto, prima di chiamare il servizio-assistenza,

controllate al capitolo “C’è qualche problema?” per verifi- care se è possibile eliminare l’eventuale inconveniente. Non tentate di riparare il guasto, cercando di accedere alle parti interne.

10. In caso di danneggiamento, il cavo alimentazione di

questo apparecchio deve essere sostituito obbligatoriamen- te dal nostro Servizio Assistenza Tecnica, essendo necessa- rio l'uso di utensili specifici.

11. Non usate apparecchi elettrici all'interno dello scom-

parto conservatore di cibi, se questi non sono del tipo racco- mandato dal costruttore.

12. Al termine della vita funzionale dell'apparecchio, conte-

nente gas ciclopentano nella schiuma isolante ed eventual- mente gas R600a (isobutano) nel circuito refrigerante, lo stes- so dovrà essere messo in sicurezza prima dell'invio in disca- rica. Per questa operazione rivolgetevi al vostro negoziante o all'Ente Locale preposto. Installazione Per garantire un buon funzionamento e un consumo contenuto di elettricità è importante che l’installazio- ne sia eseguita correttamente. L’aerazione Il compressore ed il condensatore emettono calore e richie- dono perciò una buona aerazione. Evitare di posizionare l’ap- parecchio in un luogo direttamente esposto alla luce solare, accanto alla cucina elettrica o similari. Sono anche poco adatti ambienti con una non perfetta ventilazione. Fare attenzione, durante l’installazione, a non coprire od ostruire le griglie che permettono la buona ventilazione del- l’apparecchio. Lontano dal calore Installate l’apparecchio lontano almeno 60 cm da stufe, cal- daie, caloriferi, cucine con forno, camini e caminetti. Collegamento elettrico e messa a terra Prima di procedere al collegamento elettrico, controllate che il voltaggio indicato sulla targhetta caratteristiche, posta in basso a sinistra accanto alla verduriera, corrisponda a quello del vostro impianto di casa, e che la presa sia dotata di una regolare messa a terra, come prescrive la legge sulla sicurez- za degli impianti 46/90. Se manca la messa a terra, la Casa Costruttrice declina ogni responsabilità. Non usate prese mul- tiple o adattatori. Posizionare l’apparecchio in modo che la presa, a cui è collegato, sia accessibile. La potenza è insufficiente? La presa elettrica deve essere in grado di sopportare il carico massimo di potenza dell’apparecchio, indicata sulla targhetta caratteristiche posta in basso a sinistra accanto alla verdu- riera. Prima di collegarlo elettricamente Dopo il trasporto posizionare l’apparecchio verticalmente ed attendere almeno 3 ore prima di collegarlo alla presa, per consentire un corretto funzionamento. ATTENZIONE Leggete attentamente le avvertenze contenute nel presen- te libretto in quanto forniscono importanti indicazioni riguar- danti la sicurezza di installazione, d’uso e di manutenzione. Questa apparecchiatura è conforme alle se- guenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Basse Tensioni) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

1. Questo apparecchio non va installato all’aperto, nemme-

no se lo spazio è riparato da una tettoia; è molto pericoloso lasciarlo esposto alla pioggia e ai temporali.

2. Deve essere usato soltanto da adulti ed esclusivamente

per conservare e congelare i cibi, seguendo le istruzioni d’uso scritte in questo manuale.

3. Non toccate né manovrate mai l’apparecchio a piedi nudi

o con le mani o piedi bagnati.

4. Sconsigliamo di ricorrere a prolunghe e prese multiple. Se

il frigorifero è installato tra i mobili, controllate che il cavo non subisca piegature o compressioni pericolose.

5. Non tirate mai il cavo né il frigorifero per staccare la spina

dalla presa a muro: è molto pericoloso.

6. Non toccate le parti interne raffreddanti soprattutto con

le mani bagnate poiché potreste ustionarvi o ferirvi. Né met- tere in bocca cubetti di ghiaccio appena estratti dal freezer poiché rischiate di ustionarvi.14

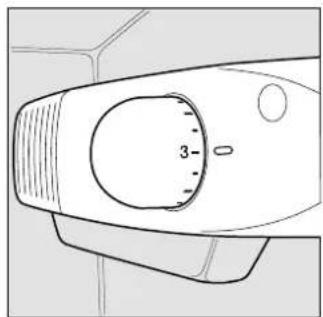

Manopola per la regolazione dellatemperaturaQuesta manopolaconsente di regolarela temperatura deidue sreparti su diver-se posizioni: - il frigo è spento; 1 meno freddo;5 più freddo Balconcino estraibile con coperchio, scatolaburro e portauova Balconcino estraibile portaoggetti Balconcino richiudibile Vano per una bottiglia da 2 litri Balconcino per bottiglie Cassetto per frutta e verdura Convogliatore acqua di sbrinamento Scatola per carne e formaggio scorrevole Ripiano estraibili e regolabili in altezza Portabottiglia/lattine ribaltabile Récipiente in “Pyrex”(Per le modalità d’uso vedere il pieghevole all’inter-no del recipiente stesso) "Dynamic Bio Conservation" Systeem

Come avviare l'apparecchio ATTENZIONE Dopo il trasporto, posizionare l’apparecchio verticalmen- te ed attendere circa 3 ore prima di collegarlo alla presa di corrente per favorire un buon funzionamento. Prima di mettere gli alimenti nel frigorifero o nel freezer pu- lite bene l’interno con acqua tiepida e bicarbonato. Dopo aver collegato la spina alla presa di corrente accertarvi che la lampada di illuminazione sia accesa quindi ruotare la manopola per la regolazione della temperatura “A” sulla posizione “3” e dopo qualche ora potrete inserire i cibi fre- schi nel reparto frigo e quelli congelati nel freezer. L'hygiène alimentaire

1. Dopo l’acquisto degli alimenti, eliminare qualsiasi tipo di

confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.

2. Proteggere gli alimenti, (in particolare quelli facilmente

deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in questo modo sia la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori allinterno del frigo

3. Riporre i cibi in modo in modo che laria possa circolare

liberamente tra essi

4. Tenere pulito linterno del frigo, facendo attenzione a

non utilizzare prodotti ossidanti o abrasivi

5. Togliere gli alimenti dal frigo una volta superata la dura-

ta massima di conservazione

6. Per una buona conservazione, i cibi facilmente deperbili

( formaggi molli, pesce crudo, carne, etc) vanno po- sizionati nella zona più fredda, cioè quella sopra le verduriere, dove si trova lindicatore della temperatura Come utilizzare al meglio il reparto frigorifero La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato. 1 = meno freddo 5 = più freddo Si consiglia, comunque, una posizione media Per aumentare lo spazio e disposizione e migliorare l'aspet- to estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale. Se si imposta la manopola su numeri alti, con notevoli quantitativi di cibi e con una temperatura ambiente eleva- ta, l'apparecchio può funzionare di continuo favorendo la formazione di brina sulla parete posteriore raffreddante con conseguente aumento di consumo di energia elettrica. Per ovviare a questo inconveniente è sufficiente spo- stare la manopola del termostato verso i numeri più bassi in modo da permettere all'apparecchio un rego- lare sbrinamento automatico. Il reparto frigorifero del suo apparecchio è dotato di un dispo- sitivo di "Dynamic Bio Conservation" Systeem che con- sente un'ottima conservazione degli alimenti ed un utilizzo semplificato dell'apparecchio grazie a: - un ripristino veloce della temperatura: dopo l'apertura del- la porta le temperature raggiungono valori ottimali veloce- mente, per una migliore conservazione. - una distribuzione omogenea della temperatura che con- sente di riporre alimenti in qualsiasi ripiano. - Un grado di umidità più alto per una lunga conservazione degli alimenti.

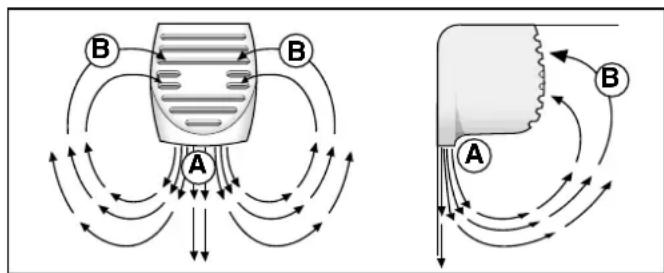

A - Aria soffiata che si raffredda a contatto della parete fredda B - Aria più calda aspirata Seguite attentamente i nostri consigli sulla durata massima della conservazione: qualsiasi cibo, anche il più fresco, non rimane intatto molto a lungo. Contrariamente a quanto si crede, i cibi cotti non si manten- gono più a lungo di quelli crudi. Non inserite i liquidi in recipienti scoperti perché provoche- rebbero l'aumento di umidità all'interno del frigorifero e di conseguenza la formazione di brina. Fate attenzione a non mettere contenitori (plastica, vetro), cibi ed altro a diretto contatto della parete refrigerante (quella16

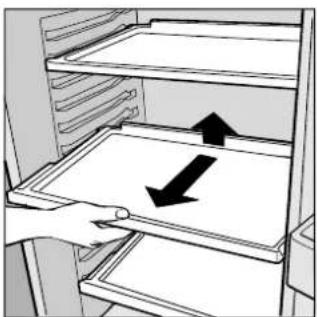

Seguite attentamente i nostri consigli sulla durata massima della conservazione: qualsiasi cibo, anche il più fresco, non rimane intatto molto a lungo. Contrariamente a quanto si crede, i cibi cotti non si manten- gono più a lungo di quelli crudi. Non inserite i liquidi in recipienti scoperti perché provoche- rebbero l'aumento di umidità all'interno del frigorifero e di conseguenza la formazione di brina. Fate attenzione a non mettere contenitori (plastica, vetro), cibi ed altro a diretto contatto della parete refrigerante (quella posteriore). Ciò potrebbe danneggiare i cibi, far aumentare i consumi di energia e facilitare la formazione di condensa (sui cibi, contenitori, ecc.). Il reparto frigorifero è dotato di pratici ripiani estraibili (Fig.

1) e regolabili in altezza grazie alle apposite guide. Per que-

sto è possibile inserire anche grandi contenitori e cibi di no- tevoli dimensioni. La scatola carne/formaggi appesa per essere utilizzata va estratta dal ripiano. La stessa, per ottimizzare lo spazio se- condo necessità, può essere spostata in senso laterale (Fig.2). Il portabottiglie laterale è utilizzabile sia per riporre bottiglie (Fig. 3) che per più lattine (2-4) posizionate orizzontalmente (Fig. 4) . In caso di non utilizzo, è possibile comunque richiudere il portabottiglie/lattine ed avere così più spazio disponibile all'interno del frigo. Fig. 1 Fig. 3 Fig. 4 Fig. 2 L’indicatore della temperatura Per una migliore ed esatta individuazione della zona più fred- da, il frigo è stato dotato di un indicatore di temperatura. Controllate che sull’indicatore compaia “OK” . Una corretta illuminazione permette una migliore lettura dell’indicatore Se non compare la scritta OK significa che la temperatura è troppo elevata. Regolare il termostato (del reparto frigo) su una posizione più alta (più fredda) Ad ogni regolazione del termostato, attendere la stabilizzazione delle temperatura all’interno del vano frigo (circa 10 h) prima di procedere ad una nuova regolazione ATTENZIONE: nel caso di introduzione di grosse quantità di alimenti o la frequente e prolungata apertura della porta frigo, è normale che l’OK non compaia nell’indicatore. Aspettare almeno 10 h prima di regolare il termostato in una posizione più alta.17

Consigli per risparmiare - A porte chiuse Aprite il vostro frigorifero il meno possibile perché ogni vol- ta che lo fate va via gran parte dell’aria fredda. Per ristabilire la temperatura il motore deve lavorare a lungo consuman- do molta energia. - Occhio alle guarnizioni Mantenetele efficienti e pulite in modo che aderiscano bene alle porte; solo così non lasceranno uscire nemmeno un po’ di freddo. - Niente cibi caldi Una pentola calda messa nel frigorifero alza immediatamente la temperatura di diversi gradi, lasciatela raffreddare a tem- peratura ambiente prima di introdurla nel frigorifero. - Brina nel freezer Controllate lo spessore della brina sulle pareti del freezer ed effettuate subito lo sbrinamento se lo strato è diventato trop- po spesso (Vedi più avanti “Come tenerlo in forma”). - Installatelo bene E cioè lontano da fonti di calore, dalla luce diretta del sole, in locale ben aerato e con le distanze indicate nel paragrafo "Installazione/L'aerazione". IL CONSUMO DI ENERGIA EFFETTIVO DIPENDE DAL MODO IN CUI L’APPARECCHIO VIENE UTILIZZATO E DAL POSTO IN CUI VIENE SITUATO. Le prove di consumo sono state eseguite in colonne di pro- fondità 560mm, condizione più comune di installazione. - Il freddo giusto Il troppo freddo fa aumentare i consumi - Non riempitelo troppo Per conservare bene i cibi il freddo deve circolare liberamen- te all’interno del frigorifero. Riempirlo troppo significa im- pedire questa circolazione facendo lavorare di continuo il compressore. Come tenerlo in forma Prima di procedere a qualsiasi operazione di pulizia staccare l'apparecchio dalla rete di alimentazione (disinserendo la spina o l'interruttore generale dell'ap- partamento). Sbrinamento ATTENZIONE: non danneggiare il circuito refrigerante. Fare attenzione a non usare dispositivi meccanici o al- tri utensili per accelerare il processo di sbrinamento, oltre a quelli raccomandati dal costruttore. Come sbrinare il reparto frigorifero. Questo apparecchio ha lo sbrinamento automatico e l’ac- qua viene convogliata verso la parte posteriore da un appo- sito scarico (fig. 5) dove il calore prodotto dal compressore la fa evaporare. L’unico intervento che dovete fare periodi- camente consiste nel pulire il foro di scarico che si trova die- tro le verduriere affinché l’acqua passi regolarmente. Fig. 5 Fig. 6 Pulizia e manutenzioni particolari Prima di pulire il frigorifero staccate sempre la spina dalla presa. - I materiali con i quali è stato fabbricato il vostro apparec- chio sono igienici e non trasmettono odori ma per mantene- re queste qualità è necessario che i cibi vengano sempre protetti e ben chiusi, per evitare macchie difficilmente rimo- vibili o la creazione di cattivi odori. - Solo acqua e bicarbonato. Per pulire sia l’interno che l’ester- no usate una spugnetta con acqua tiepida e bicarbonato di sodio che, tra l’altro, è anche un buon disinfettante. Se non l’avete in casa potete impiegare del sapone neutro (quello di Marsiglia ad esempio). - Cosa non usare. Mai abrasivi, mai candeggina, mai ammo- niaca. Proibitissimi i solventi e altri prodotti simili. - Tutto ciò che si può togliere, mettetelo a bagno in acqua calda con sapone o detersivo per i piatti. E prima di rimet- terli a posto, risciacquateli e asciugateli bene. - Quando sta fermo a lungo. Durante il periodo estivo, se deci- dete di fermare il frigorifero, bisogna pulire l’interno e lasciare le porte aperte, altrimenti si formeranno cattivi odori e muffe. - Come sostituire la lampadi- na interna. Nella parte poste- riore della scatola termostato è posta la lampada di illumi- nazione interna. In caso di so- stituzione disinserire l’apparec- chio dalla presa di corrente, svitare la lampada non funzio- nante e sostituirla con un’al- tra di potenza non superiore a 15 W. operando come illustra- to in figura 6.18

C'è qualche problema Il frigorifero non funziona. Avete controllato se:

• l’interruttore generale dell’appartamento è disinserito;

• la spina non è correttamente inserita nella presa di corren- te;

• la presa non è efficiente; provate a collegare la spina ad un’altra presa del locale. Il frigorifero e il freezer raffreddano poco. Avete controllato se:

• la porta non chiude bene o la guarnizione è rovinata;

• la porta rimane aperta per lungo tempo;

• la manopola di regolazione della temperatura non è in posizione corretta;

• il frigorifero o il freezer sono stati riempiti eccessivamente. Nel frigorifero gli alimenti si gelano troppo. Avete controllato se:

• la manopola di regolazione della temperatura non è in posizione corretta;

• gli alimenti sono a contatto con la parte posteriore, la più fredda. Il motore funziona in continuo. Avete controllato se:

• la porta non è ben chiusa o è rimasta aperta per lungo tempo;

• la temperatura esterna è molto alta;

• la manopola di regolazione della temperatura non è in posizione corretta. L’apparecchio emette troppo rumore. Il gas refrigerante interno produce un leggero rumore an- che quando il compressore è fermo (non è un difetto). Avete controllato se:

• Il frigorifero non è posto ben in piano:

• è stato installato tra mobili o oggetti che vibrano ed emet- tono rumori; Sul fondo del frigorifero c’è dell’acqua. Avete controllato se:

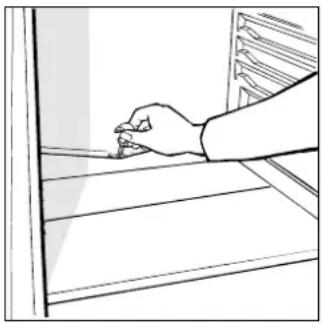

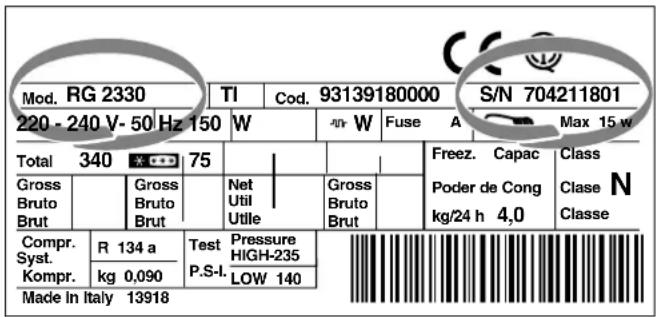

• il foro dello scarico dell’acqua di sbrinamento è otturato (vedi fig. 5). Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non origi- nali. Mod. RG 2330
