MODE D'EMPLOI RM 230 VI SCHOLTES

Réfrigérateur Koelkast Frigorifero RM 230 V Installation et emploi Installatie en gebruik Installazione e uso1

vous blesser. Ne portez jamais à la bouche des glaçons à peine sortis du freezer, vous risqueriez de vous brûler.

7. Ne procédez à aucune opération de nettoyage ou

d’entretien sans avoir auparavant débranché la fiche de l’appareil; il ne suffit pas, en effet, d’amener la manette de réglage de la température sur la position "-" pour éliminer tout contact électrique.

8. Avant d’envoyer votre ancien réfrigérateur à la déchetterie,

rendez sa serrure inutilisable. Vous éviterez ainsi que des enfants en jouant, ne restent enfermés à l’intérieur.

9. En cas de panne et avant de faire appel au service après-

vente, consultez le chapitre «Quelque chose ne va pas?» pour vérifier si vous pouvez vous-même résoudre le problème. Ne tentez pas de réparer la panne en essayant d’accéder aux parties internes.

10. Si le câble d’alimentation de cet appareil est abîmé, seul

notre Service Après Vente peut le changer à l’aide d’outils spéciaux.

11. Ne pas utiliser d’appareils électriques à l’intérieur du

compartiment de conservation des aliments s’ils n’appartiennent pas aux catégories recommandées par le fabricant.

12. Avant d’envoyer votre appareil hors d’usage à la

déchetterie, veillez à le rendre sûr car sa mousse isolante contient du gaz cyclopentane et son circuit réfrigérant peut contenir du gaz R600a (isobutane). Pour cette opération, adressez-vous à votre revendeur ou au Service local prévu à cet effet. Installation Pour garantir le bon fonctionnement de votre appareil tout en réduisant sa consommation d’électricité, il faut qu’il soit installé correctement. L’aération Le compresseur et le condenseur produisent de la chaleur et exigent par conséquent une bonne aération. Evitez de positionner l’appareil dans un endroit directement exposé au soleil ou bien à côté d’une cuisinière électrique au autre appareil similaire. Il est préférable d’éviter aussi de placer l’appareil dans une pièce mal aèrèe. Loin de toute source de chaleur Evitez d’installer votre appareil dans un endroit exposé à la lumière directe du soleil ou près d’une cuisinière électrique ou autre. Raccordement électrique et mise à la terre Avant de procéder à tout raccordement électrique, contrô- lez si le voltage indiqué sur la plaquette des caractéristiques, placée en bas à gauche à côté du bac à légumes, corres- ATTENTION Lire attentivement les avertissements contenus dans ce li- vret car ils fournissent des indications importantes pour la sécurité de l’installation, de l’utilisation et de l’entretien. Ce réfrigérateur a été construit conformément aux normes internationales de sécurité qui ont pour but de protéger le consommateur. Cet appareil a en effet obtenu le label IMQ que les techniciens de l’Institut Italien de Qualité n’accor- dent qu’aux appareils conformes aux normes du CEI: Co- mité Electrotechnique Italien.

1. Cet appareil ne doit pas être installé à l’extérieur, même à

l’abri d’un appentis, il est extrêmement dangereux de le lais- ser exposé à la pluie et aux orages.

2. Il ne doit être utilisé que par des adultes et uniquement

pour conserver et congeler des aliments, conformément à ce mode d’emploi.

3. Ne touchez jamais ni ne manoeuvrez l’appareil pieds nus

ou avec les mains ou les pieds mouillés.

4. Nous déconseillons d’utiliser des rallonges ou des prises

multiples. Si le réfrigérateur est installé entre des meubles, veillez par soucis de sécurité à ce que le cordon d’alimenta- tion ne soit ni plié ni comprimé.

5. Ne tirez jamais sur le cordon ou le réfrigérateur pour dé-

brancher la fiche de la prise murale: c’est extrêmement dan- gereux.

6. Ne touchez pas aux parties intérieures réfrigérantes sur-

tout avec les mains mouillées, vous pourriez vous brûler ou pond bien à celui de votre installation et contrôlez si la prise est dotée d’une mise à la terre conforme, comme prescrit par la loi 46/90 sur la sécurité des installations. S’il n’y a pas de mise à la terre, le Fabricant décline toute responsabilité. N’utilisez ni prises multiples ni adaptateurs. Installez l’appareil de manière à ce que la prise à laquelle il est connecté soit parfaitement accessible. La puissance est insuffisante? La prise électrique doit être en mesure de supporter la charge maximum de puissance de l’appareil, indiquée sur la pla- quette des caractéristiques placée en bas à gauche à côté du bac à légumes. Avant de le raccorder électriquement Après le transport, pour que votre appareil fonctionne bien, placez-le à la verticale et attendez au moins 3 heures avant de le brancher à la prise. La sécurité, une bonne habitude2

Balconnet pour bouteilles Bac pour fruits et légumes Convoyeur eau de dégivrage Boîte à viande et à fromage coulissante Clayettes coulissantes et réglables en hauteur Porte-bouteilles basculant Récipient en “Pyrex”(Pour son mode d’emploi, consultez le dépliant quevous trouverez à l’intérieur) "Dynamic Bio Conservation" Systeem Commande pour régler la températureCette commande per-met de régler la tem-pérature intérieure duréfrigérateur sur diffé-rentes positions:- le réfrigérateur estéteint;1 moins froid;5 plus froid. Balconnet amovible avec couvercle, casier à œufset beurrier Balconnet amovible porte-objets Balconnet suspendu rabattable Compartiment pour bouteille 2 litres

Mise en service du réfrigérateur ATTENTION Après le transport et avant de brancher l’appareil, il est conseillé d’attendre environ 3 heures pour obtenir un fonctionnement optimal. Pour obtenir un fonctionnement optimal et économi- que, souvenez-vous de placer la commande du ther- mostat sur la position de température moyenne. Avant de placer les denrées dans le réfrigérateur, nettoyez l’intérieur de l’appareil avec de l’eau tiède et du bicarbo- nate. Après avoir branché la fiche à la prise de courant, contrôlez si la lampe est bien allumée, puis tournez la commande “A” jusqu’à la position “3"; au bout de quelques heures, vous pourrez ranger vos aliments frais dans le réfrigérateur. L'hygiène alimentaire

1. Après achat, les aliments doivent être débarrassés de leur

emballage extérieur en papier/carton ou autre qui pourrait véhiculer des bactéries ou des saletés à l’intérieur du réfrigérateur.

2. Protégez les aliments (notamment ceux qui se détériorent

rapidement et ceux qui dégagent une forte odeur ) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/bactéries et la diffusion d’odeurs particulières à l’intérieur du réfrigérateur.

3. Rangez les aliments de manière à ce que l’air puisse circuler

librement entre eux.

4. Veillez à ce que l’intérieur du réfrigérateur soit toujours

propre. Attention : ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage.

5. Sortez les aliments du réfrigérateur dès qu’ils dépassent

leur durée limite de conservation.

6. Pour une bonne conservation, les aliments facilement

périssables (fromages à pâte molle, poisson cru, viande, etc.) doivent être placés dans la zone plus froide où est situé l’indicateur de température. Comment utiliser au mieux le compartiment réfrigérateur Le thermostat règle automatiquement la temperature ù l’in- terne de l’appareil. 1 = moins froid 5 = plus froid Une position intermédiaire est de toute manière conseillée. Pour augmenter la place disponible et améliorer l’aspect es- thétique, la «partie réfrigérante» de cet appareil est située à l’intérieur de la paroi arrière du compartiment réfrigérateur. En cours de fonctionnement, cette paroi sera par conséquent recouverte de givre ou de gouttelettes d’eau suivant que le compresseur est en marche ou pas. Ne vous en faites pas! Votre réfrigérateur fonctionne tout à fait normalement. Si vous réglez la manette sur des chiffres plus élevés, en emmagasinant des quantités importantes de nourriture et avec une température ambiante élevée, votre appareil ris- que de fonctionner sans interruption favorisant ainsi la for- mation de givre sur la paroi arrière réfrigérante tout en con- sommant beaucoup plus d’électricité. Pour résoudre cet inconvénient il suffit de déplacer la manette du thermostat vers des chiffres plus bas permet- tant ainsi un dégivrage automatique de l’appareil. Le compartiment réfrigérateur de votre appareil est doté d'un Dispositif de "Dynamic Bio Conservation" Systeem permettant une excellente conservation des aliments et un usage simplifié de l'appareil gràce à: - un retour plus rapide à la juste température: après chaque ouverture de porte les températures atteignent plus leurs valeurs optimales, pour une meilleure conservation. - Une distribution plus homogène de la température permettant de ranger les sliments sur n'importe clayette. - Un plus haut degré d'humidité pour prolonger la durée de conservation des aliments.

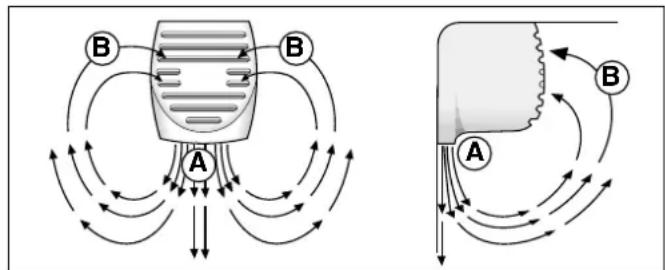

A - Air soufflé se refroidissant au contact de la paroi réfrigérante B - Air plus chaud aspiré4

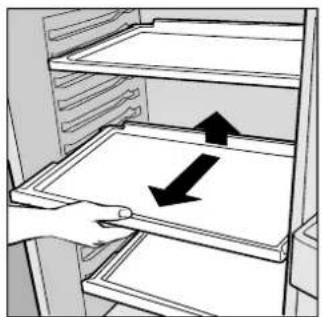

Suivez attentivement nos conseils quant à la durée maxi- mum de conservation: tout aliment, pour frais qu’il soit, ne reste pas intact très longtemps.. Contrairement à ce que l’on pense, les aliments cuits ne se conservent pas plus longtemps que les aliments crus. N’introduisez pas de liquides dans des récipients ouverts, ils entraîneraient une augmentation de l’humidité à l’intérieur du réfrigérateur et donc la formation de givre. Attention à ne pas placer de récipients (plastique, verre), aliments et autres contre la paroi réfrigérante (paroi arrière). Les aliments pourraient s’abîmer, la consommation d’éner- gie augmenter et de la buée pourraient se former (sur les aliments, les récipients, etc.). Le compartiment réfrigérateur est équipé de clayettes amovi- bles extrêmement pratiques (Fig. 1) et réglables en hauteur grâce à des glissières spéciales. Vous pouvez ainsi introduire de grands récipients et des aliments particulièrement volumineux. Pour vous servir de la boîte à viande/fromages suspendue, sortez-la. Pour optimiser l'espace de rangement en fonction de vos besoins, vous pouvez la déplacer latéralement (Fig.2). Le porte-bouteilles latéral peut aussi bien être utilisé pour ranger des bouteilles (Fig. 3) que plusieurs boîtes de boisson (2-4) placées à l'horizontale (Fig, 4). Si vous ne vous en servez pas, vous pouvez rabattre le porte-bouteilles/boîtes pour avoir davantage de place de rangement à l'intérieur de votre réfrigérateur. Fig. 1 Fig. 3 Fig. 4 Fig. 2 L'indicateur de température Pour mieux repérer la zone la plus froide du réfrigérateur, ce dernier a été équipé d’un indicateur de température. Contrôlez que l’indicateur affiche bien «OK». Un bon éclairage permet de mieux lire l’indicateur. Si le message OK n’est pas affiché, c’est que la température est trop élevée. Réglez le thermostat (du compartiment réfrigérateur) sur une position plus élevée (plus froide). A chaque réglage du thermostat, attendez que la température se soit stabilisée à l’intérieur du compartiment réfrigérateur (10 h environ) avant de procéder à tout autre réglage. ATTENTION: en cas d’introduction de grosses quantités d’aliments ou d’ouverture fréquente et prolongée de la por- te du réfrigérateur, il est normal que l’indicateur n’affiche pas «OK». Attendez au moins 10 h avant de régler le thermostat sur une position plus élevée.5

Conseils pour faire des économie - Il faut bien installer l’appareil. C’est-à-dire loin des sources de chaleur et loin de la lumière directe du soleil, dans une pièce bien aérée. LA CONSOMMATION D’ENERGIE DE L’APPAREIL DEPEND DE SES CONDITIONS D’UTILISATION ET DE SON EMPLACEMENT. Les essais sur la consommation ont été effectués sur des appareils montés dans des éléments colonnes de 560 mm de profondeur, condition d’installation la plus courante. - Le froid qu’il convient. Réglez la commande pour la température du réfrigérateur sur une position moyenne. Une température trop froide, tout en consommant trop, ne sert ni à améliorer ni à prolonger la durée de conservation des aliments. Au contraire, dans le réfrigérateur, elle ne peut qu’abîmer les légumes, la charcu- terie et les fromages. - Ne le remplissez pas trop. Pour bien conserver les aliments, le froid doit circuler libre- ment à l’intérieur du réfrigérateur. Si vous le remplissez trop, le compresseur fonctionnera continuellement et empêchera la circulation de l’air. - La porte fermée Ouvrez le moins possible votre réfrigérateur car chaque fois que vous le faites, une grande partie de l’air froid s’échappe. Le moteur, pour rétablir la juste température, doit travailler longtemps en consommant beaucoup d’énergie. - Attention aux joints d’étanchéité Ils doivent être propres et élastiques de façon à ce qu’ils adhè- rent parfaitement a la porte et empêchent le froid de sortir. - Evitez les aliments chauds Si l’on introduit une casserole chaude dans le réfrigérateur, la température augmente immédiatement de plusieurs de- grés. Il faut donc la laisser refroidir à température ambiante avant de la ranger dans le réfrigérateur. Un bon entretien Avant de procéder à toute opération de nettoyage, dé- brancher l'appareil du réseau d'alimentation ( en dé- branchant la fiche ou l'interrupteur général de l'habi- tation) Dégivrage ATTENTION: ne pas endommager le circuit réfrigérant. Attention à ne pas utiliser de dispositifs mécaniques ou d’outils autres que ceux conseillés par le fabricant pour accélérer les opérations de dégivrage. Le dégivrage de l’évaporateur a lieu automatiquement durant le fonctionnement; l’eau de dégivrage est recueillie par la bonde et s’évapore automatiquement à l’extérieur. Nous conseillons de procéder au nettoyage de la bonde de dégivrage de façon périodique (voir fig. 5) afin d’éviter que l’eau ne se répande sur le fond du réfrigérateur au lieu de s’écouler à l’extérieur. Fig. 5 Nettoyage et entretien particuliers - Les matériaux avec lesquels votre appareil a été fabriqué sont hygiéniques et ne transmettent aucune odeur. Mais pour conserver cette qualité il faut que les aliments soient bien protégés pour éviter les taches et les mauvaises odeurs. - Eau et bicarbonate de soude seulement. Pour nettoyer votre appareil à l’intérieur et à l’extérieur, utilisez une éponge avec de l’eau tiède et du bicarbonate de soude qui est aussi un excellent désinfectant. Vous pouvez éventuellement le rem- placer par un savon neutre, savon de Marseille par exemple. - Ce qu’il ne faut pas utiliser: les poudres abrasives, l’ammo- niaque, l’Eau-de-Javel et les solvants. - Toutes les pièces amovibles peuvent être lavées dans de l’eau chaude et du savon ou avec du liquide vaisselle. Avant d’être à nouveau rangées dans l’appareil, il faut soigneuse- ment les essuyer. - L’appareil n’est pas utilisé pendant une longue période. Dans ce cas, par exemple en été, si vous décidez d’arrêter votre réfrigérateur, il faut nettoyer l’intérieur et laisser la porte ouverte pour éviter la formation de mauvaises odeurs ou de moisissures. - Comment changer l’ampoule à l’intérieur. La lampe pour l’éclairage intérieur est située dans la partie postérieure du boîtier du thermostat. Pour la remplacer, dévisser la lampe usagée et la remplacer par une nouvelle lampe de puissance non supérieure à 15 W en pro- cédant comme illustré à la fig.

Quelques problèmes: que faire? L’appareil ne fonctionne pas Vérifiez que:

• L’interrupteur général de l’appartement ne soit pas dé- branché. Le réfrigérateur a un rendement insuffisant Vérifiez que:

• La porte soit bien fermée et que les joints d’étanchéité ne soient pas abîmés.

• La porte soit le moins souvent ouverte.

• Le bouton de réglage de la température soit dans la posi- tion correcte.

• Le réfrigérateur ne soit pas trop rempli. Dans le réfrigérateur les aliments sont trop gelés Vérifiez que:

• Le bouton de réglage de la température soit dans la posi- tion correcte.

• Les aliments ne touchent pas à la paroi postérieure qui est la plus froide. Le moteur marche continuellemet Vérifiez que:

• La porte soit bien fermée ou bien qu’elle ne soit pas conti- nuellement ouverte.

• La température extérieure ne soit pas trop élevée. L’appareil est trop bruyant Vérifiez que:

• Le réfrigérateur soit installé sur une surface plane.

• Le réfrigérateur ne soit pas installé entre des meubles ou des objets qui vibrent ou qui sont bruyants.

• Il ne s’agisse pas du gaz intérieur qui produit un léger bruit quand le compresseur s’arrête (ce qui est normal). Il y a de l’eau au fond du réfrigérateur Vérifiez que:

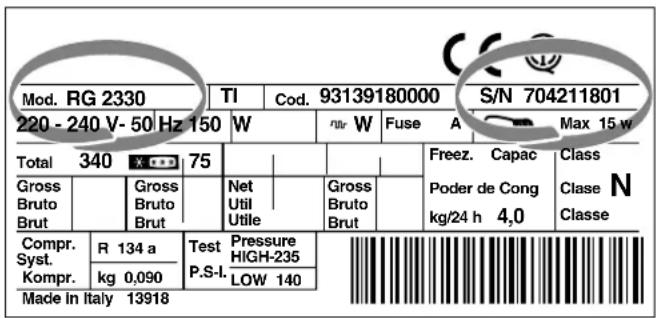

• L’orifice d’évacuation de l’eau de dégivrage ne soit pas bouché. Si, malgré tous ces contrôles, l’appareil ne fonctionne tou- jours pas et l’inconvénient persiste, faites appel au service après-vente le plus proche de chez vous en indiquant: le type de panne, le sigle du modèle (Mod.) ainsi que les chif- fres (S/N) indiqués sur la plaquette des caractéristiques si- tuée en bas, à gauche, à côté du bac à légumes (voir exem- ples dans le figure suivante). Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales. Mod. RG 2330
