MANUALE UTENTE RM 304 AVI SCHOLTES

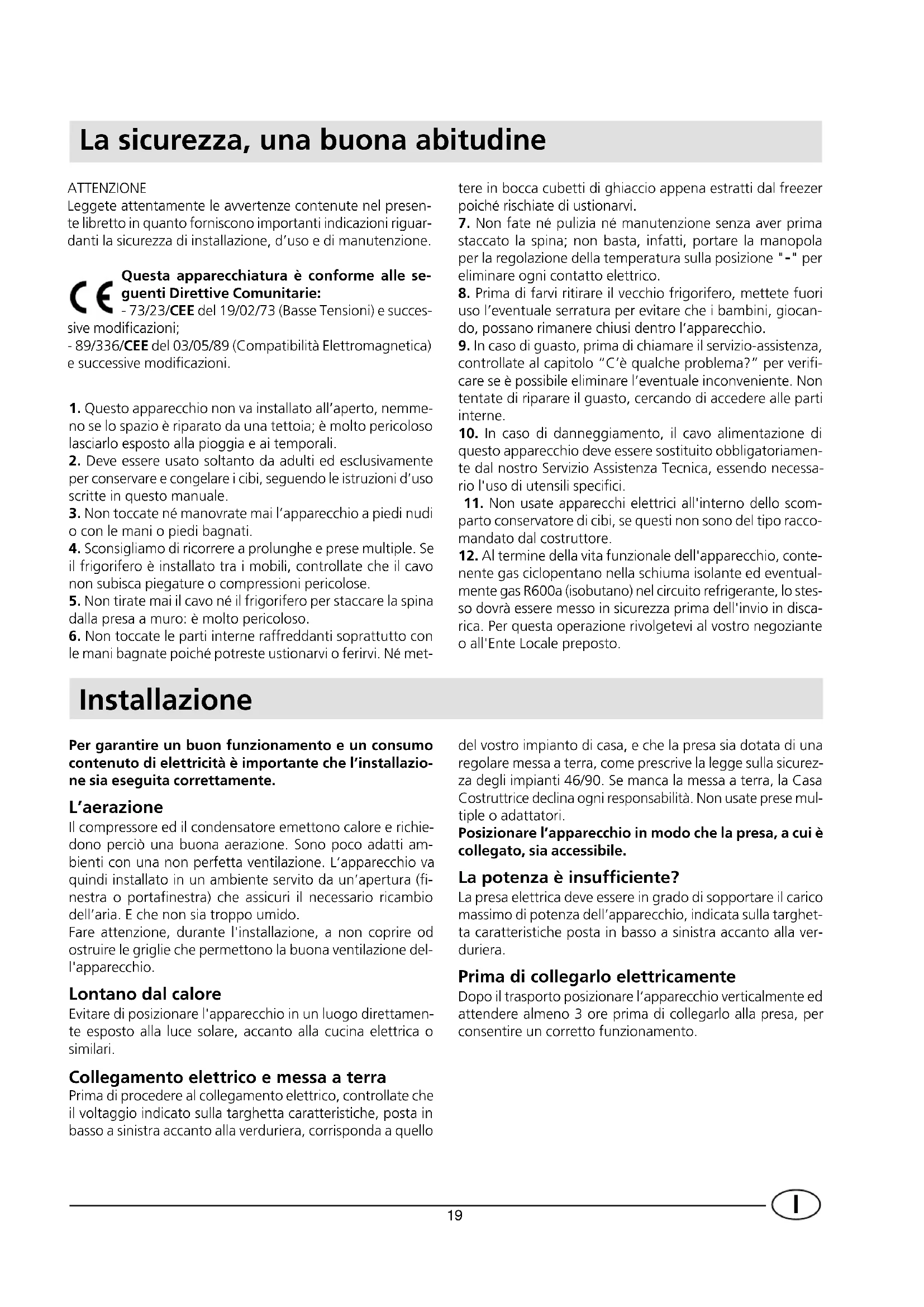

La sicurezza, una buona abitudine tere in bocca cubetti di ghiaccio appena estratti dal freezer poiché rischiate di ustionarvi.

7. Non fate né pulizia né manutenzione senza aver prima

staccato la spina; non basta, infatti, portare la manopola per la regolazione della temperatura sulla posizione "-" per eliminare ogni contatto elettrico.

8. Prima di farvi ritirare il vecchio frigorifero, mettete fuori

uso l’eventuale serratura per evitare che i bambini, giocan- do, possano rimanere chiusi dentro l’apparecchio.

9. In caso di guasto, prima di chiamare il servizio-assistenza,

controllate al capitolo “C’è qualche problema?” per verifi- care se è possibile eliminare l’eventuale inconveniente. Non tentate di riparare il guasto, cercando di accedere alle parti interne.

10. In caso di danneggiamento, il cavo alimentazione di

questo apparecchio deve essere sostituito obbligatoriamen- te dal nostro Servizio Assistenza Tecnica, essendo necessa- rio l'uso di utensili specifici.

11. Non usate apparecchi elettrici all'interno dello scom-

parto conservatore di cibi, se questi non sono del tipo racco- mandato dal costruttore.

12. Al termine della vita funzionale dell'apparecchio, conte-

nente gas ciclopentano nella schiuma isolante ed eventual- mente gas R600a (isobutano) nel circuito refrigerante, lo stes- so dovrà essere messo in sicurezza prima dell'invio in disca- rica. Per questa operazione rivolgetevi al vostro negoziante o all'Ente Locale preposto. Installazione Per garantire un buon funzionamento e un consumo contenuto di elettricità è importante che l’installazio- ne sia eseguita correttamente. L’aerazione Il compressore ed il condensatore emettono calore e richie- dono perciò una buona aerazione. Sono poco adatti am- bienti con una non perfetta ventilazione. L’apparecchio va quindi installato in un ambiente servito da un’apertura (fi- nestra o portafinestra) che assicuri il necessario ricambio dell’aria. E che non sia troppo umido. Fare attenzione, durante l'installazione, a non coprire od ostruire le griglie che permettono la buona ventilazione del- l'apparecchio. Lontano dal calore Evitare di posizionare l'apparecchio in un luogo direttamen- te esposto alla luce solare, accanto alla cucina elettrica o similari. Collegamento elettrico e messa a terra Prima di procedere al collegamento elettrico, controllate che il voltaggio indicato sulla targhetta caratteristiche, posta in basso a sinistra accanto alla verduriera, corrisponda a quello del vostro impianto di casa, e che la presa sia dotata di una regolare messa a terra, come prescrive la legge sulla sicurez- za degli impianti 46/90. Se manca la messa a terra, la Casa Costruttrice declina ogni responsabilità. Non usate prese mul- tiple o adattatori. Posizionare l’apparecchio in modo che la presa, a cui è collegato, sia accessibile. La potenza è insufficiente? La presa elettrica deve essere in grado di sopportare il carico massimo di potenza dell’apparecchio, indicata sulla targhet- ta caratteristiche posta in basso a sinistra accanto alla ver- duriera. Prima di collegarlo elettricamente Dopo il trasporto posizionare l’apparecchio verticalmente ed attendere almeno 3 ore prima di collegarlo alla presa, per consentire un corretto funzionamento. ATTENZIONE Leggete attentamente le avvertenze contenute nel presen- te libretto in quanto forniscono importanti indicazioni riguar- danti la sicurezza di installazione, d’uso e di manutenzione. Questa apparecchiatura è conforme alle se- guenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Basse Tensioni) e succes- sive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

1. Questo apparecchio non va installato all’aperto, nemme-

no se lo spazio è riparato da una tettoia; è molto pericoloso lasciarlo esposto alla pioggia e ai temporali.

2. Deve essere usato soltanto da adulti ed esclusivamente

per conservare e congelare i cibi, seguendo le istruzioni d’uso scritte in questo manuale.

3. Non toccate né manovrate mai l’apparecchio a piedi nudi

o con le mani o piedi bagnati.

4. Sconsigliamo di ricorrere a prolunghe e prese multiple. Se

il frigorifero è installato tra i mobili, controllate che il cavo non subisca piegature o compressioni pericolose.

5. Non tirate mai il cavo né il frigorifero per staccare la spina

dalla presa a muro: è molto pericoloso.

6. Non toccate le parti interne raffreddanti soprattutto con

le mani bagnate poiché potreste ustionarvi o ferirvi. Né met-20

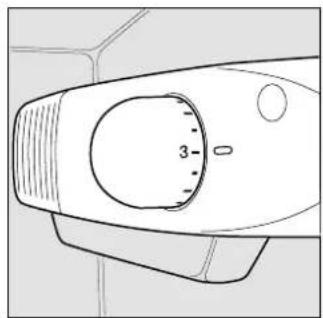

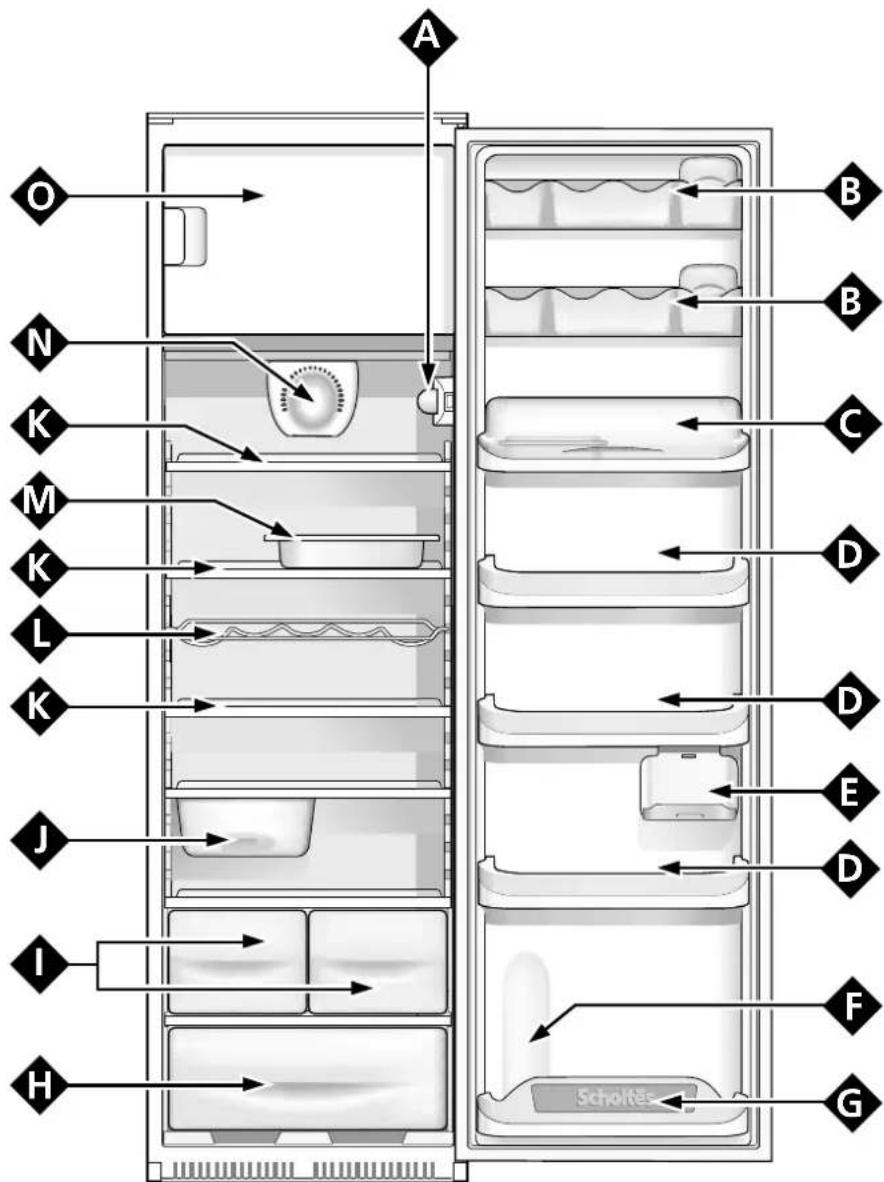

Manopola per la regolazione dellatemperatura e luce internaQuesta manopola consente di regolare la temperatu-ra dei due reparti su diverse posizioni:- il frigo è spento1 meno freddo5 più freddo Balconcini estraibili perpiccoli oggetti Balconcino estraibile concoperchio, portauova escatola burro Balconcini estraibiliportaoggetti Balconcino richiudibile Vano per bottiglia da 2 litri Balconcino estraibile perbottiglie Contenitori inferiori perfrutta e verdura Contenitori superiori perfrutta e verdura delicate Scatola per carne e formag- gio

Ripiano estraibile e regolabilein altezza Griglia portabottiglie

Recipiente in “Pyrex”(Per le modalità d’uso vedere il pieghevole all’inter-no del recipiente stesso) "Dynamic Bio Conservation" Systeem Scomparto per la produzione delghiaccio, per la conservazione dei cibi ongelatie surgelati e per la congelazione dei cibi freschi21

Come avviare l'apparecchio ATTENZIONE Dopo il trasporto, posizionare l’apparecchio verticalmen- te ed attendere circa 3 ore prima di collegarlo alla presa di corrente per favorire un buon funzionamento. Prima di mettere gli alimenti nel frigorifero o nel freezer pu- lite bene l’interno con acqua tiepida e bicarbonato. Dopo aver collegato la spina alla presa di corrente accertarvi che la lampada di illuminazione sia accesa quindi ruotare la manopola per la regolazione della temperatura “A” sulla posizione “3” e dopo qualche ora potrete inserire i cibi fre- schi nel reparto frigo e quelli congelati nel freezer. L'hygiène alimentaire

1. Dopo l’acquisto degli alimenti, eliminare qualsiasi tipo di

confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.

2. Proteggere gli alimenti, (in particolare quelli facilmente

deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in questo modo sia la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori allinterno del frigo

3. Riporre i cibi in modo in modo che laria possa circolare

liberamente tra essi

4. Tenere pulito linterno del frigo, facendo attenzione a

non utilizzare prodotti ossidanti o abrasivi

5. Togliere gli alimenti dal frigo una volta superata la dura-

ta massima di conservazione

6. Per una buona conservazione, i cibi facilmente deperbili

( formaggi molli, pesce crudo, carne, etc) vanno po- sizionati nella zona più fredda, cioè quella sopra le verduriere, dove si trova lindicatore della temperatura Come utilizzare al meglio il reparto frigorifero La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato. 1 = meno freddo 5 = più freddo Si consiglia, comunque, una posizione media Per aumentare lo spazio e disposizione e migliorare l'aspet- to estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale. Se si imposta la manopola su numeri alti, con notevoli quantitativi di cibi e con una temperatura ambiente eleva- ta, l'apparecchio può funzionare di continuo favorendo la formazione di brina sulla parete posteriore raffreddante con conseguente aumento di consumo di energia elettrica. Per ovviare a questo inconveniente è sufficiente spo- stare la manopola del termostato verso i numeri più bassi in modo da permettere all'apparecchio un rego- lare sbrinamento automatico. Il reparto frigorifero del suo apparecchio è dotato di un dispo- sitivo di "Dynamic Bio Conservation" Systeem che con- sente un'ottima conservazione degli alimenti ed un utilizzo semplificato dell'apparecchio grazie a: - un ripristino veloce della temperatura: dopo l'apertura del- la porta le temperature raggiungono valori ottimali veloce- mente, per una migliore conservazione. - una distribuzione omogenea della temperatura che con- sente di riporre alimenti in qualsiasi ripiano. - Un grado di umidità più alto per una lunga conservazione degli alimenti.

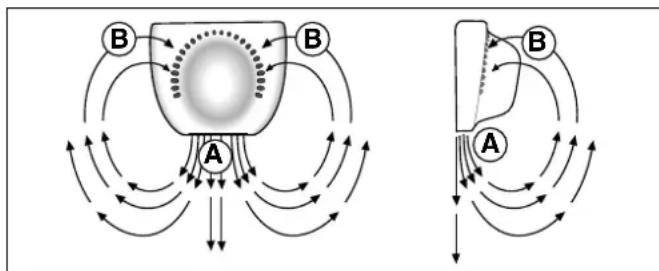

A - Aria soffiata che si raffredda a contatto della parete fredda B - Aria più calda aspirata Seguite attentamente i nostri consigli sulla durata massima della conservazione: qualsiasi cibo, anche il più fresco, non rimane intatto molto a lungo. Contrariamente a quanto si crede, i cibi cotti non si manten- gono più a lungo di quelli crudi. Non inserite i liquidi in recipienti scoperti perché provoche- rebbero l'aumento di umidità all'interno del frigorifero e di conseguenza la formazione di brina. Fate attenzione a non mettere contenitori (plastica, vetro), cibi ed altro a diretto contatto della parete refrigerante (quella22

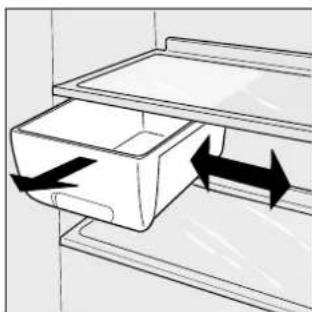

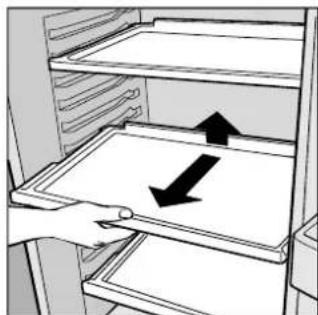

posteriore). Ciò potrebbe danneggiare i cibi, far aumentare i consumi di energia e facilitare la formazione di condensa (sui cibi, contenitori, ecc.). Il reparto frigorifero è dotato di pratici ripiani estraibili (Fig.1) e regolabili in altezza grazie alle apposite guide. Per questo è possibile inserire anche grandi contenitori e cibi di notevoli dimensioni. Anche l'accessoriamento della controporta consente la mas- sima flessibilità e praticità d'uso. L'estraibilità dei balconcini permette, inoltre, di effettuare le operazioni di pulizia con estrema facilità. I 2 balconcini "B", situati nella parte supe- riore, risultano utili per poterc riporre prodotti di piccole di- mensioni: dadi, tubetti di maionese, salsa di acciughe, con- serva ecc. Le verduriere superiori "I", più fredde di quella inferiore, sono più adatte per la conservazione di frutta e verdura de- licate come: uva, fragole, fichi, ciliege, frutti di bosco, fun- ghi, asparagi, pomodori rossi, carciofi ecc.; mentre quella inferiore "H" per ananas, avocado, cedri, limoni ecc. La scatola carne/formaggi appesa per essere utilizzata va estratta dal ripiano. La stessa, per ottimizzare lo spazio se- condo necessità, può essere spostata in senso laterale (Fig.2). Fig. 1 Fig. 2 L’indicatore della temperatura Per una migliore ed esatta individuazione della zona più fred- da, il frigo è stato dotato di un indicatore di temperatura. Controllate che sull’indicatore compaia “OK” . Una corretta illuminazione permette una migliore lettura dell’indicatore Se non compare la scritta OK significa che la temperatura è troppo elevata. Regolare il termostato (del reparto frigo) su una posizione più alta (più fredda) Ad ogni regolazione del termostato, attendere la stabilizzazione delle temperatura all’interno del vano frigo (circa 10 h) prima di procedere ad una nuova regolazione ATTENZIONE: nel caso di introduzione di grosse quantità di alimenti o la frequente e prolungata apertura della porta frigo, è normale che l’OK non compaia nell’indicatore. Aspettare almeno 10 h prima di regolare il termostato in una posizione più alta.23

- Per la preparazione dei cibi da congelare consultare un manuale specializzato. - Un alimento scongelato, anche solo parzialmente, non deve mai essere ricongelato: lo dovete cuocere per consumarlo (entro 24 ore) oppure per ricongelarlo. - Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati ma vanno messi sopra la griglia del reparto freezer possibilmente a contatto delle pareti (laterali e posteriore). Non bisogna, infatti, dimentica- re che la buona conservazione degli alimenti congelati di- pende dalla velocità di congelazione. - Durante la congelazione evitate di aprire la porta del freezer. - La quantità massima giornaliera da congelare è indicata sulla targhetta caratteristiche posta a sinistra della verduriera. - Per ottenere una congelazione e una successiva scongela- zione ottimali è consigliabile dividere i cibi in piccole porzio- ni così si congeleranno rapidamente e in modo omogeneo. Sulle confezioni riportate le indicazioni sul contenuto e sulla data di congelamento. - Non aprite la porta del freezer in caso di mancanza di cor- rente o di un guasto, ritarderete così l’aumento della tem- peratura al suo interno. In questo modo i surgelati e i con- gelati si conserveranno senza alterazioni per circa 9-14 ore. - Non mettete nel freezer bottiglie piene: potrebbero rom- persi poiché, gelandosi, tutti i liquidi aumentano di volume. - Riempite le bacinelle dei cubetti di ghiaccio fino a circa 3/4 della loro altezza. - Se per lungo tempo permane la temperatura ambiente più fredda di 14°C, non si raggiungono completamente le tem- perature necessarie per una lunga conservazione nel repar- to freezer e il periodo di conservazione risulterà pertanto ridotto. Consigli per risparmiare - Installatelo bene E cioè lontano da fonti di calore, dalla luce diretta del sole, in locale ben aerato e con le distanze indicate nel paragrafo "Installazione/L'aerazione". IL CONSUMO DI ENERGIA EFFETTIVO DIPENDE DAL MODO IN CUI L’APPARECCHIO VIENE UTILIZZATO E DAL POSTO IN CUI VIENE SITUATO. Le prove di consumo sono state eseguite in colonne di pro- fondità 560mm, condizione più comune di installazione - Il freddo giusto Il troppo freddo fa aumentare i consumi - Non riempitelo troppo Per conservare bene i cibi il freddo deve circolare liberamen- te all’interno del frigorifero. Riempirlo troppo significa im- pedire questa circolazione facendo lavorare di continuo il compressore. - A porte chiuse Aprite il vostro frigorifero il meno possibile perché ogni volta che lo fate va via gran parte dell’aria fredda. Per ristabilire la temperatura il motore deve lavorare a lungo consumando molta energia. - Occhio alle guarnizioni Mantenetele efficienti e pulite in modo che aderiscano bene alle porte; solo così non lasceranno uscire nemmeno un po’ di freddo. - Niente cibi caldi Una pentola calda messa nel frigorifero alza immediatamente la temperatura di diversi gradi, lasciatela raffreddare a tem- peratura ambiente prima di introdurla nel frigorifero. - Brina nel freezer Controllate lo spessore della brina sulle pareti del freezer ed effettuate subito lo sbrinamento se lo strato è diventato trop- po spesso (Vedi più avanti “Come tenerlo in forma”). Per congelare bene24

Guida all'utilizzo del reparto freezer Carni e pesci Tipo Confezionamento Frollatura (giorni) Conservazione (mesi) Scongelamento Arrosto e bollito di manzo Avvolto in foglio di alluminio 2 / 3 9 / 10 Non necessario Agnello Avvolto in foglio di alluminio 1 / 2 6 Non necessario Arrosto di maiale Avvolto in foglio di alluminio 1 6 Non necessario Arrosto e bollito di vitello Avvolto in foglio di alluminio 1 8 Non necessario Bistecche e braciole di maiale Ogni fetta avvolta in politene e quindi in foglio di alluminio in numero di 4-5 6 Non necessario Fettine e cotolette di agnello o manzo Ogni fetta avvolta in politene e quindi in foglio di alluminio in numero di 4-5 6 Non necessario Carne macinata In contenitori di alluminio ricoperti con politene Freschissi-

2 Lentamente in frigorifero Cuore e fegato In sacchetti di politene 3 Non necessario Salsicce In fogli di politene o alluminio 2 A seconda dell’uso Polli e tacchini Avvolti in fogli di alluminio 1 / 3 9 Lentamente in frigorifero Anatre e oche In fogli di alluminio 1 / 4 6 Lentamente in frigorifero Anatre selvatiche, fagiani e pernici In fogli di alluminio 1 / 3 9 Lentamente in frigorifero Conigli e lepri In fogli di alluminio 3 / 4 6 Lentamente in frigorifero Cervo e capriolo In fogli di alluminio o politene 5 / 6 9 Lentamente in frigorifero Pesci grossi In fogli di alluminio o politene 4 / 6 Lentamente in frigorifero Pesci piccoli In buste di politene 2 / 3 Non necessario Crostacei In buste di politene 3 / 6 Non necessario Molluschi In contenitori di alluminio o plastica ricoperti con acqua e sale 3 Lentamente in frigorifero Pesci cotti In fogli di alluminio o politene 12 In acqua calda Pesci fritti In sacchetti di politene 4 / 6 Direttamente in padella25

Tipo Preparazione Scottatura (min) Confezionamento Conservazione (mesi) Scongelamento Mele e pere Sbucciare e tagliare a pezzetti

In contenitori ricoperti di sciroppo 12 Lentamente in frigorifero Albicocche, pesche, ciliege e prugne Snocciolare e pelare 1’ / 2’ In contenitori ricoperti di sciroppo 12 Lentamente in frigorifero Fragole, more e mirtilli Pulire, lavare e lasciare asciugare In contenitori ricoperti di zucchero 10 / 12 Lentamente in frigorifero Frutta cotta Tagliare, cuocere e passare In contenitori, aggiungere 10% di zucchero 12 Lentamente in frigorifero Succhi di frutta Lavare, tagliare e schiacciare In contenitori, zucchero a piacere 10 / 12 Lentamente in frigorifero Cavolfiori Spezzettare e scottare in acqua e succo di limone 2’ In sacchetti di politene 12 Non necessario Cavolo e cavolini Pulire e lavare (spezzettare) 1’ / 2’ In sacchetti di politene 10 / 12 A temperatura ambiente Piselli Sbucciare e lavare 2’ In sacchetti di politene 12 Non necessario Fagiolini Lavare e tagliare a pezzetti 2 In sacchetti di politene 10 / 12 Non necessario Carote, peperoni e rape Tagliare a fette, pelare, lavare 3’ / 4’ In sacchetti di politene 12 Non necessario Funghi e asparagi Lavare e tagliare 3’ / 4’ In sacchetti o contenitori 6 A temperatura ambiente Spinaci Lavare e tagliuzzare 2’ In sacchetti di politene 12 A temperatura ambiente Verdure varie per minestra Lavare e tagliare a pezzetti

In sacchetti in piccole porzioni 6 / 7 A temperatura ambiente Cibi vari Preparazione Scottatura Confezionamento Conservazione (mesi) Scongelamento Pane In sacchetti di politene 4 A temperatura ambiente o nel frigorifero Torte In fogli di politene 6 A temperatura ambiente e cuocere a 100/200°C Panna In contenitori di plastica 6 A temperatura ambiente o nel frigorifero Burro Nel suo incarto originale avvolto in alluminio 6 In frigorifero Cibi cotti, minestrone Suddiviso in contenitori di plastica o vetro 3 / 6 A temperatura ambiente e in acqua calda Uova Congelare senza guscio in piccoli contenitori

A temperatura ambiente o nel frigorifero Frutta e verdura26

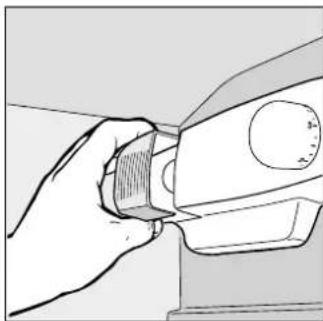

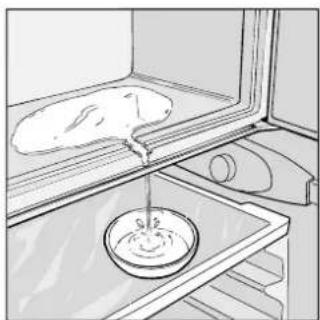

Prima di procedere a qualsiasi operazione di pulizia staccare l'apparecchio dalla rete di alimentazione (disinserendo la spina o l'interruttore generale dell'ap- partamento). Sbrinamento ATTENZIONE: non danneggiare il circuito refrigerante. Fare attenzione a non usare dispositivi meccanici o al- tri utensili per accelerare il processo di sbrinamento, oltre a quelli raccomandati dal costruttore. Come sbrinare il reparto frigorifero. Questo apparecchio ha lo sbrinamento automatico e l’ac- qua viene convogliata verso la parte posteriore da un appo- sito scarico (fig. 3) dove il calore prodotto dal compressore la fa evaporare. L’unico intervento che dovete fare periodi- camente consiste nel pulire il foro di scarico che si trova die- tro le verduriere affinché l’acqua passi regolarmente. Come sbrinare il reparto freezer - Eliminate ogni tanto la brina con l’apposito raschietto in dotazione (niente coltelli od oggetti metallici). - Se la brina ha superato i 5 mm bisogna fare lo sbrinamen- to. Procedete così: posizionare la manopola per la regolazio- ne delle temperature A nella posizione "-"; l'acqua d sbri- namento può essere raccolta come illustrato in fig. 4. Avvol- gete tutti i surgelati e i congelati in carta da giornale met- tendoli o in frigorifero o in un luogo fresco. Lasciate aperta la porta in modo che la brina si sciolga del tutto, aiutandola con dei contenitori pieni di acqua tiepida. Pulizia e manutenzioni particolari Prima di pulire il frigorifero scollegare l'apparecchio dalla rete elettrica (disinserendola spina o l'interrutto- re generale dell'appartamento) - I materiali con i quali è stato fabbricato il vostro apparec- chio sono igienici e non trasmettono odori ma per mantene- re queste qualità è necessario che i cibi vengano sempre protetti e ben chiusi, per evitare macchie difficilmente rimo- vibili o la creazione di cattivi odori. - Solo acqua e bicarbonato. Per pulire sia l’interno che l’ester- no usate una spugnetta con acqua tiepida e bicarbonato di sodio che, tra l’altro, è anche un buon disinfettante. Se non l’avete in casa potete impiegare del sapone neutro (quello di Marsiglia ad esempio). - Cosa non usare. Mai abrasivi, mai candeggina, mai ammo- niaca. Proibitissimi i solventi e altri prodotti simili. - Tutto ciò che si può togliere, mettetelo a bagno in acqua calda con sapone o detersivo per i piatti. E prima di rimet- terli a posto, risciacquateli e asciugateli bene. - Quando sta fermo a lungo. Durante il periodo estivo, se decidete di fermare il frigorifero, bisogna pulire l’interno e lasciare le porte aperte, altrimenti si formeranno cattivi odo- ri e muffe. - Come sostituire la lampadina interna. Nella parte posterio- re della scatola termostato è posta la lampada di illumina- zione interna. In caso di sostituzione disinserire l’apparec- chio dalla presa di corrente, svitare la lampada non funzio- nante e sostituirla con un’altra di potenza non superiore a 15 W. operando come illustrato in figura 5. Come tenerlo in forma Fig. 3 Fig. 4 Fig. 527

C'è qualche problema Il frigorifero non funziona. Avete controllato se:

• l’interruttore generale dell’appartamento è disinserito;

• la spina non è correttamente inserita nella presa di corren- te;

• la presa non è efficiente; provate a collegare la spina ad un’altra presa del locale. Il frigorifero e il freezer raffreddano poco. Avete controllato se:

• le porte non chiudono bene o le guarnizioni sono rovina- te;

• le porte rimangono aperte per lungo tempo;

• la manopola di regolazione della temperatura non è in posizione corretta;

• il frigorifero o il freezer sono stati riempiti eccessivamente. Nel frigorifero gli alimenti si gelano troppo. Avete controllato se:

• la manopola di regolazione della temperatura non è in posizione corretta;

• gli alimenti sono a contatto con la parte posteriore, la più fredda. Il motore funziona in continuo. Avete controllato se:

• le porte non sono ben chiuse o sono rimaste aperte per lungo tempo;

• la temperatura esterna è molto alta;

• la manopola di regolazione della temperatura non è in posizione corretta. L’apparecchio emette troppo rumore. Il gas refrigerante interno produce un leggero rumore an- che quando il compressore è fermo (non è un difetto). Avete controllato se:

• Il frigorifero non è posto ben in piano:

• è stato installato tra mobili o oggetti che vibrano ed emet- tono rumori; Sul fondo del frigorifero c’è dell’acqua. Avete controllato se:

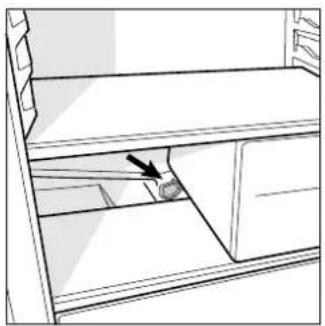

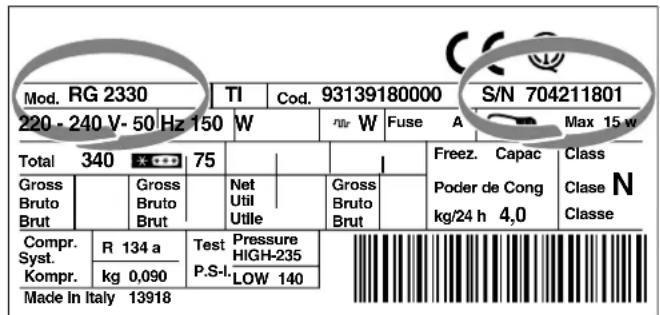

• il foro dello scarico dell’acqua di sbrinamento è otturato (vedi fig. 3). Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non origi- nali. Se, nonostante tutti i controlli, l’apparecchio non funziona e l’inconveniente da voi rilevato continua ad esserci, chiama- te il Centro di Assistenza più vicino, comunicando queste informazioni: il tipo di guasto, la sigla del modello (Mod.) e i relativi numeri (S/N) scritti sulla targhetta delle caratteristi- che posta in basso a sinistra, accanto alla verduriera (vedi esempi nella figura seguente). Mod. RG 2330
